Parque temático - Estero del Salado

Presentación del tema: "Parque temático - Estero del Salado"— Transcripción de la presentación:

1 Parque temático - Estero del Salado
proyecto: Arq. Miguel Echauri / Arq. Álvaro Morales

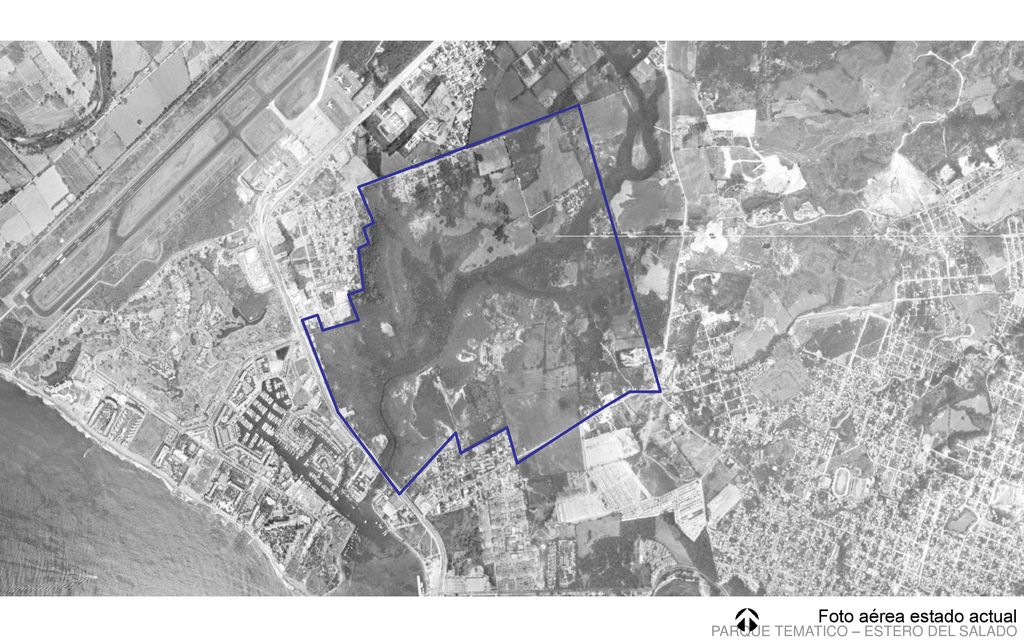

2 Foto aérea estado actual
PARQUE TEMATICO – ESTERO DEL SALADO

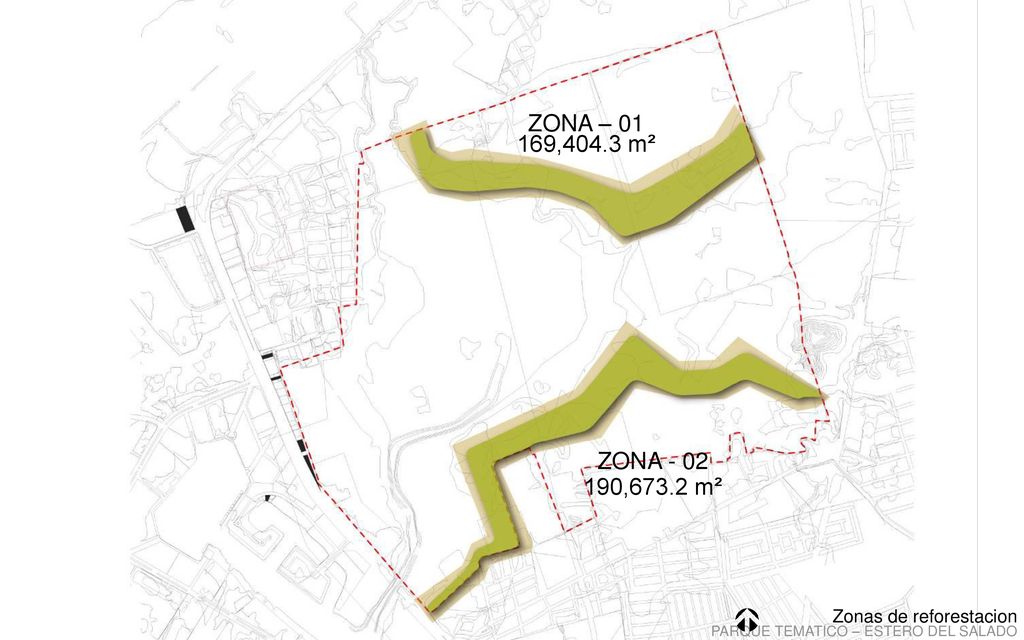

3 ZONA – 01 169,404.3 m² ZONA - 02 190,673.2 m² Zonas de reforestacion
PARQUE TEMATICO – ESTERO DEL SALADO

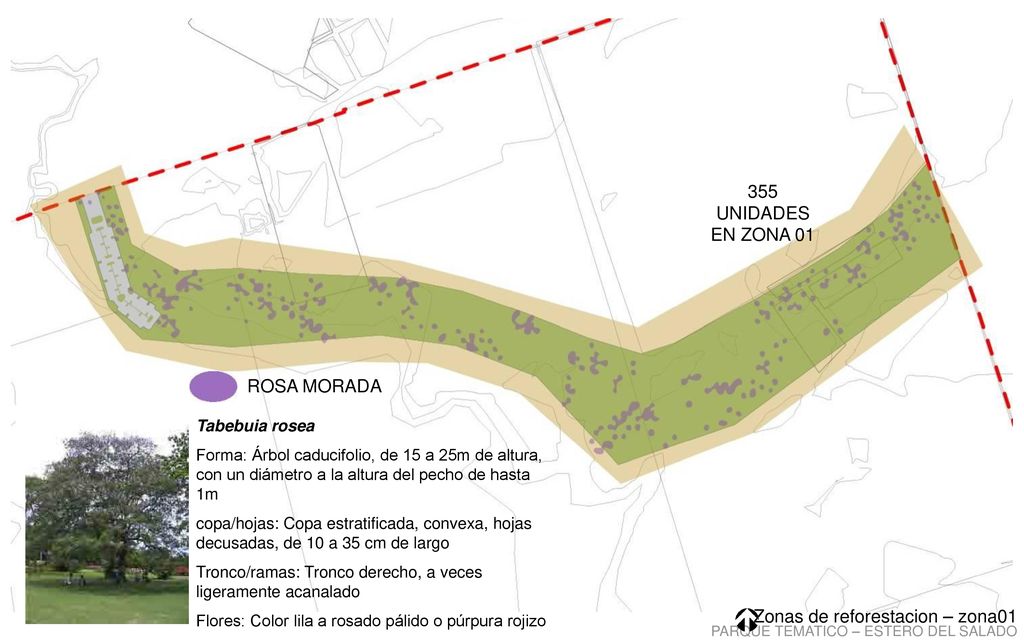

4 Zonas de reforestacion – zona01
355 UNIDADES EN ZONA 01 ROSA MORADA Tabebuia rosea Forma: Árbol caducifolio, de 15 a 25m de altura, con un diámetro a la altura del pecho de hasta 1m copa/hojas: Copa estratificada, convexa, hojas decusadas, de 10 a 35 cm de largo Tronco/ramas: Tronco derecho, a veces ligeramente acanalado Flores: Color lila a rosado pálido o púrpura rojizo Zonas de reforestacion – zona01 PARQUE TEMATICO – ESTERO DEL SALADO

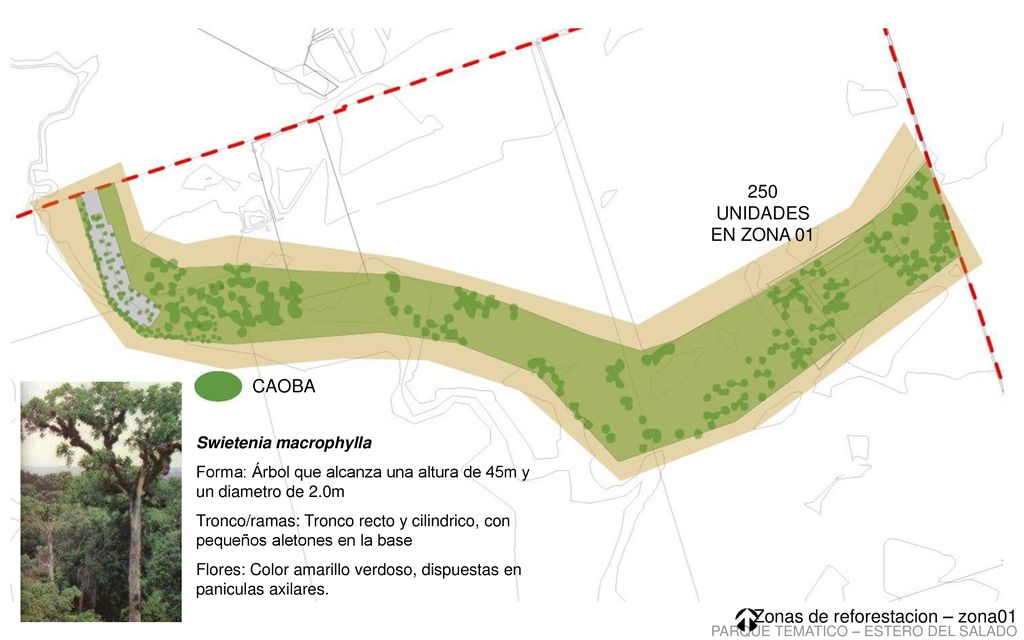

5 Zonas de reforestacion – zona01
250 UNIDADES EN ZONA 01 CAOBA Swietenia macrophylla Forma: Árbol que alcanza una altura de 45m y un diametro de 2.0m Tronco/ramas: Tronco recto y cilindrico, con pequeños aletones en la base Flores: Color amarillo verdoso, dispuestas en paniculas axilares. Zonas de reforestacion – zona01 PARQUE TEMATICO – ESTERO DEL SALADO

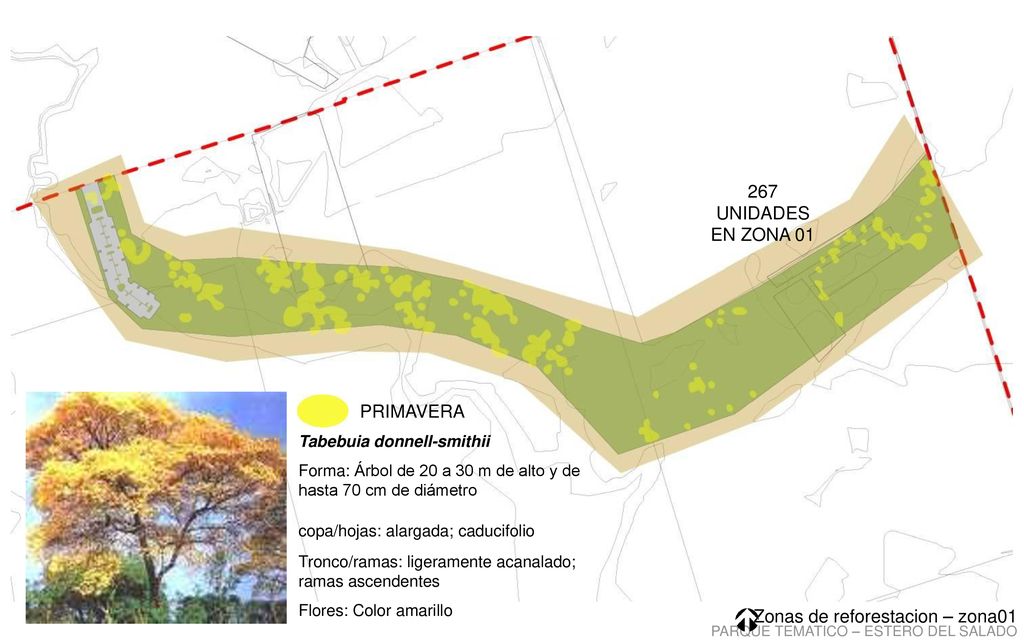

6 Zonas de reforestacion – zona01
267 UNIDADES EN ZONA 01 PRIMAVERA Tabebuia donnell-smithii Forma: Árbol de 20 a 30 m de alto y de hasta 70 cm de diámetro copa/hojas: alargada; caducifolio Tronco/ramas: ligeramente acanalado; ramas ascendentes Flores: Color amarillo Zonas de reforestacion – zona01 PARQUE TEMATICO – ESTERO DEL SALADO

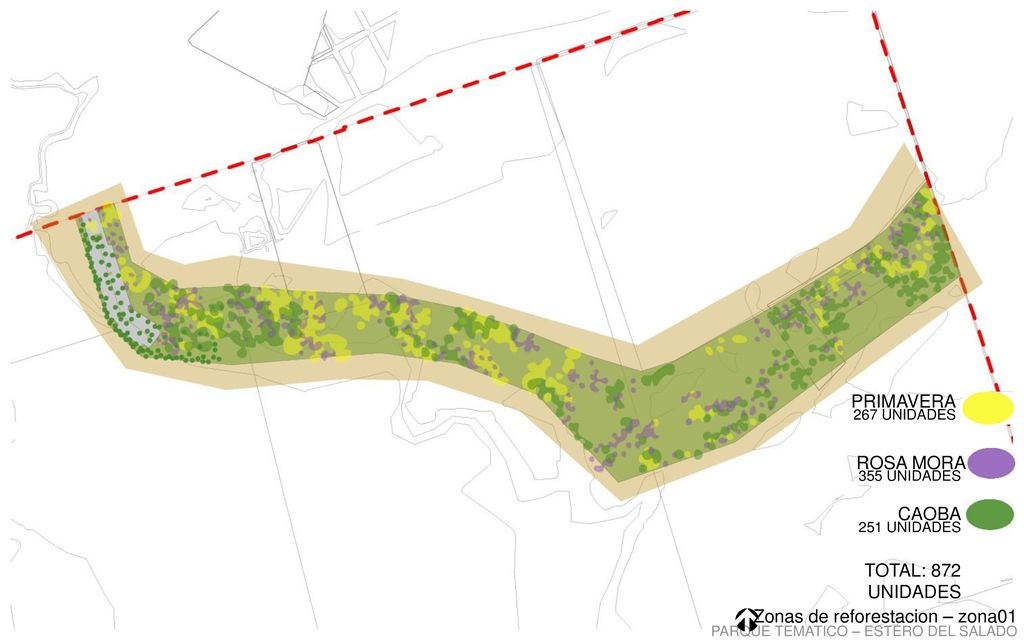

7 Zonas de reforestacion – zona01
PRIMAVERA 267 UNIDADES ROSA MORADA 355 UNIDADES CAOBA 251 UNIDADES TOTAL: 872 UNIDADES Zonas de reforestacion – zona01 PARQUE TEMATICO – ESTERO DEL SALADO

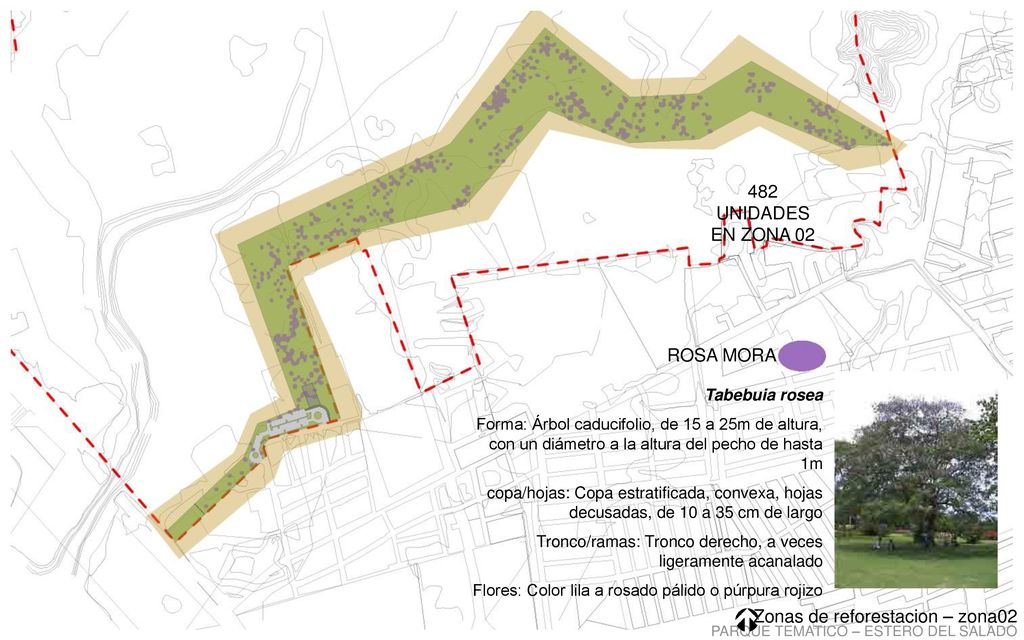

8 Zonas de reforestacion – zona02
482 UNIDADES EN ZONA 02 ROSA MORADA Tabebuia rosea Forma: Árbol caducifolio, de 15 a 25m de altura, con un diámetro a la altura del pecho de hasta 1m copa/hojas: Copa estratificada, convexa, hojas decusadas, de 10 a 35 cm de largo Tronco/ramas: Tronco derecho, a veces ligeramente acanalado Flores: Color lila a rosado pálido o púrpura rojizo Zonas de reforestacion – zona02 PARQUE TEMATICO – ESTERO DEL SALADO

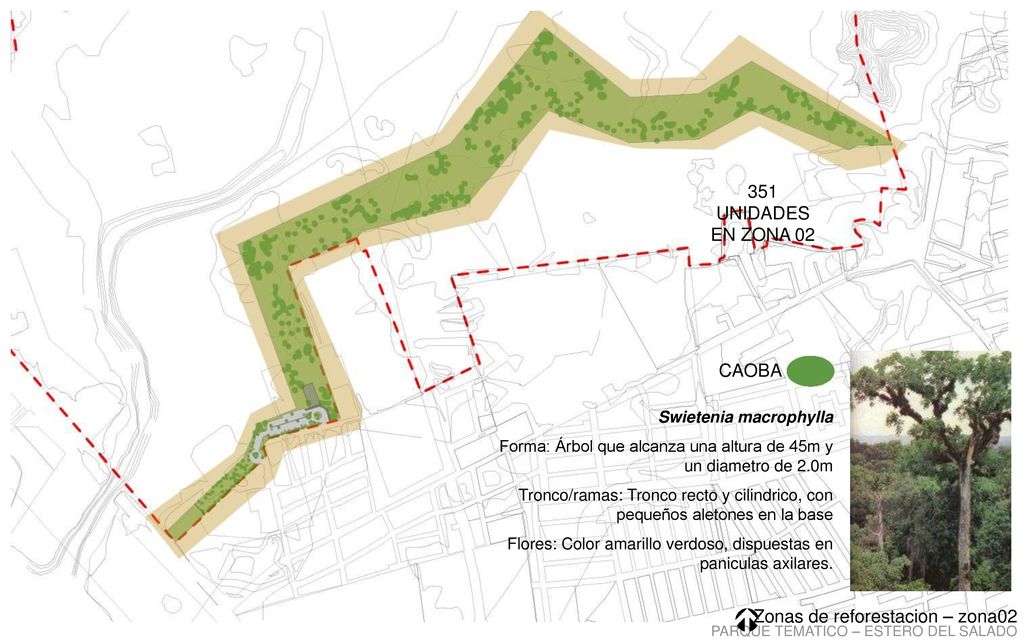

9 Zonas de reforestacion – zona02
351 UNIDADES EN ZONA 02 CAOBA Swietenia macrophylla Forma: Árbol que alcanza una altura de 45m y un diametro de 2.0m Tronco/ramas: Tronco recto y cilindrico, con pequeños aletones en la base Flores: Color amarillo verdoso, dispuestas en paniculas axilares. Zonas de reforestacion – zona02 PARQUE TEMATICO – ESTERO DEL SALADO

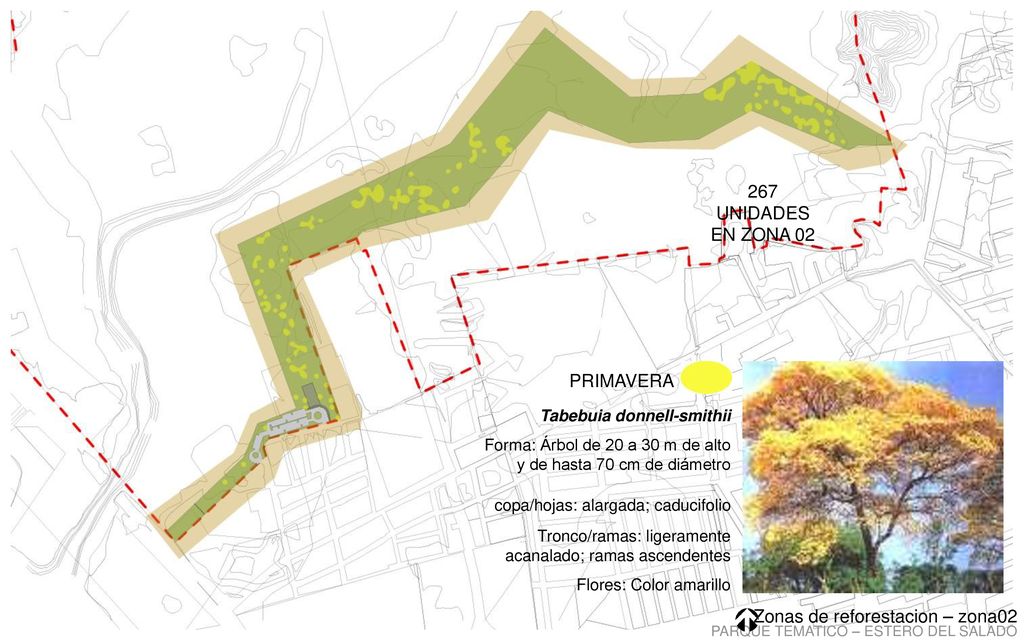

10 Zonas de reforestacion – zona02
267 UNIDADES EN ZONA 02 PRIMAVERA Tabebuia donnell-smithii Forma: Árbol de 20 a 30 m de alto y de hasta 70 cm de diámetro copa/hojas: alargada; caducifolio Tronco/ramas: ligeramente acanalado; ramas ascendentes Flores: Color amarillo Zonas de reforestacion – zona02 PARQUE TEMATICO – ESTERO DEL SALADO

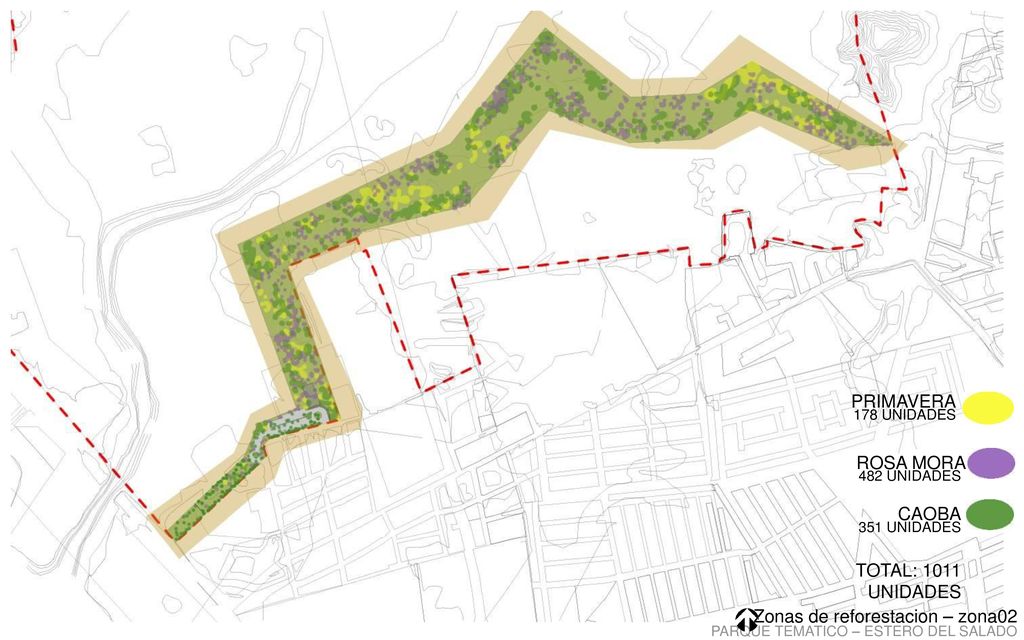

11 Zonas de reforestacion – zona02
PRIMAVERA 178 UNIDADES ROSA MORADA 482 UNIDADES CAOBA 351 UNIDADES TOTAL: 1011 UNIDADES Zonas de reforestacion – zona02 PARQUE TEMATICO – ESTERO DEL SALADO

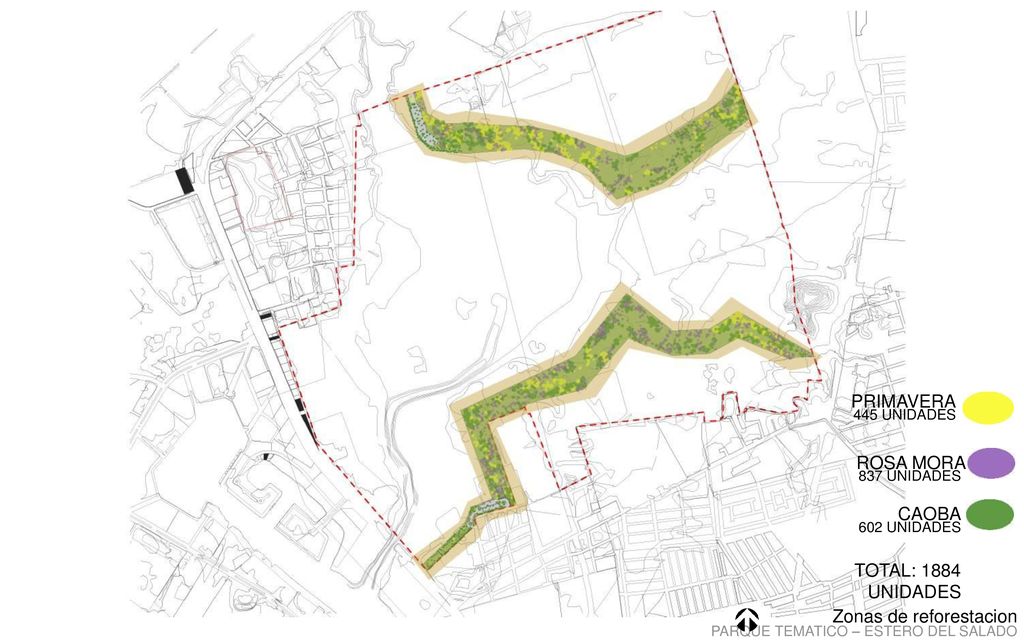

12 Zonas de reforestacion
PRIMAVERA 445 UNIDADES ROSA MORADA 837 UNIDADES CAOBA 602 UNIDADES TOTAL: 1884 UNIDADES Zonas de reforestacion PARQUE TEMATICO – ESTERO DEL SALADO

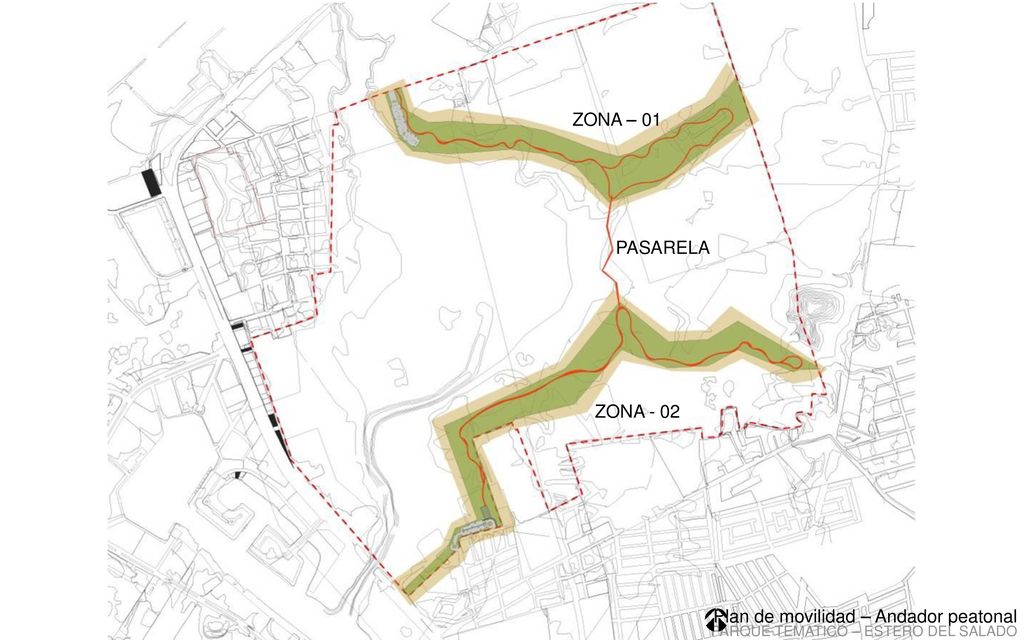

13 Plan de movilidad – Andador peatonal
ZONA – 01 PASARELA ZONA - 02 Plan de movilidad – Andador peatonal PARQUE TEMATICO – ESTERO DEL SALADO

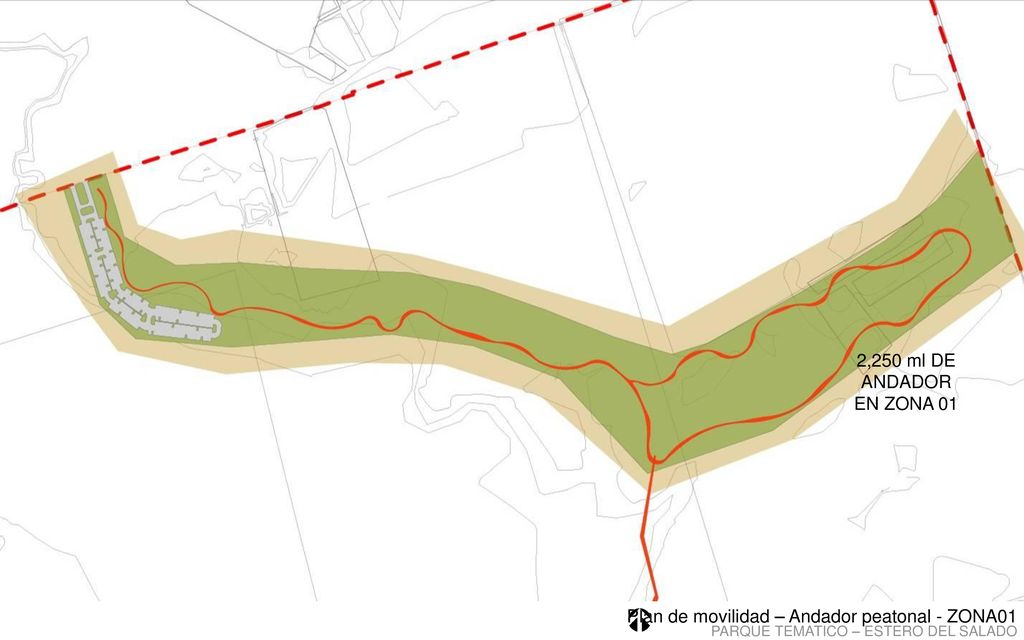

14 Plan de movilidad – Andador peatonal - ZONA01
2,250 ml DE ANDADOR EN ZONA 01 Plan de movilidad – Andador peatonal - ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

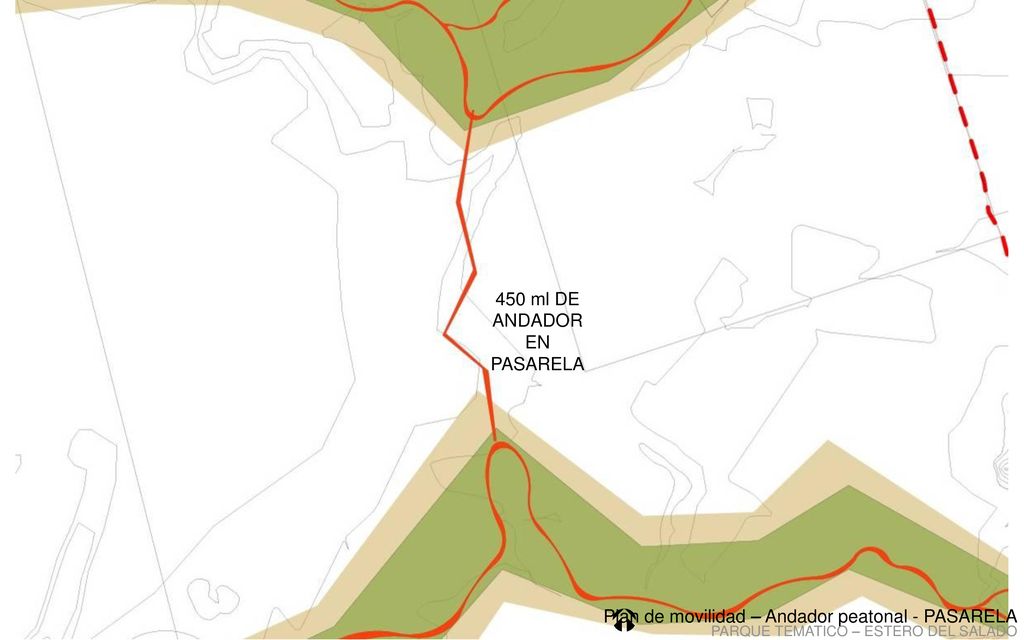

15 450 ml DE ANDADOR EN PASARELA
Plan de movilidad – Andador peatonal - PASARELA PARQUE TEMATICO – ESTERO DEL SALADO

16 Plan de movilidad – Andador peatonal - ZONA02
3,500 ml DE ANDADOR EN ZONA 02 Plan de movilidad – Andador peatonal - ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

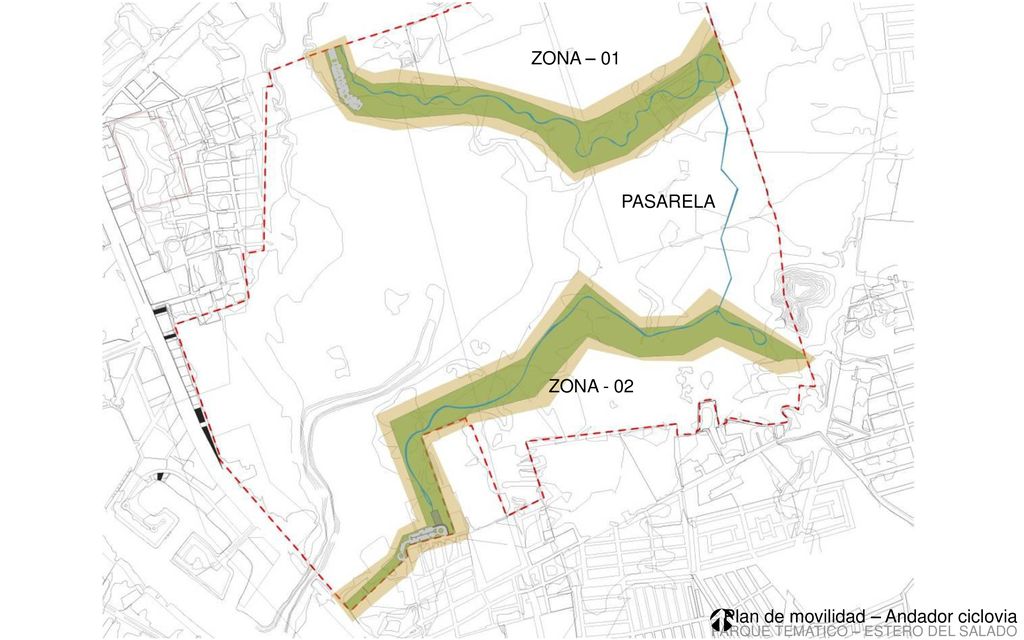

17 Plan de movilidad – Andador ciclovia
ZONA – 01 PASARELA ZONA - 02 Plan de movilidad – Andador ciclovia PARQUE TEMATICO – ESTERO DEL SALADO

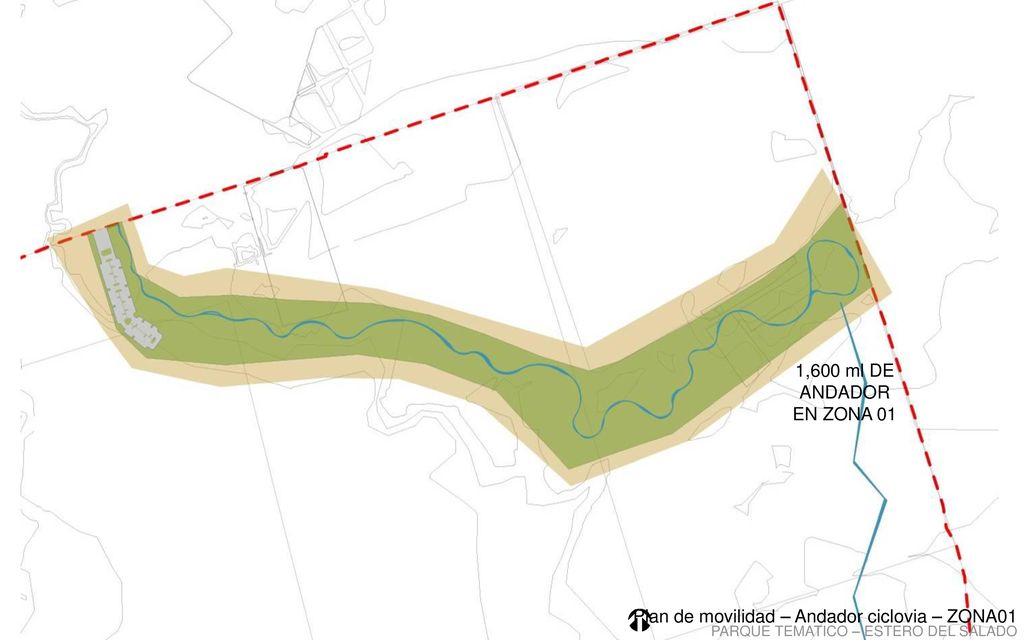

18 Plan de movilidad – Andador ciclovia – ZONA01
1,600 ml DE ANDADOR EN ZONA 01 Plan de movilidad – Andador ciclovia – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

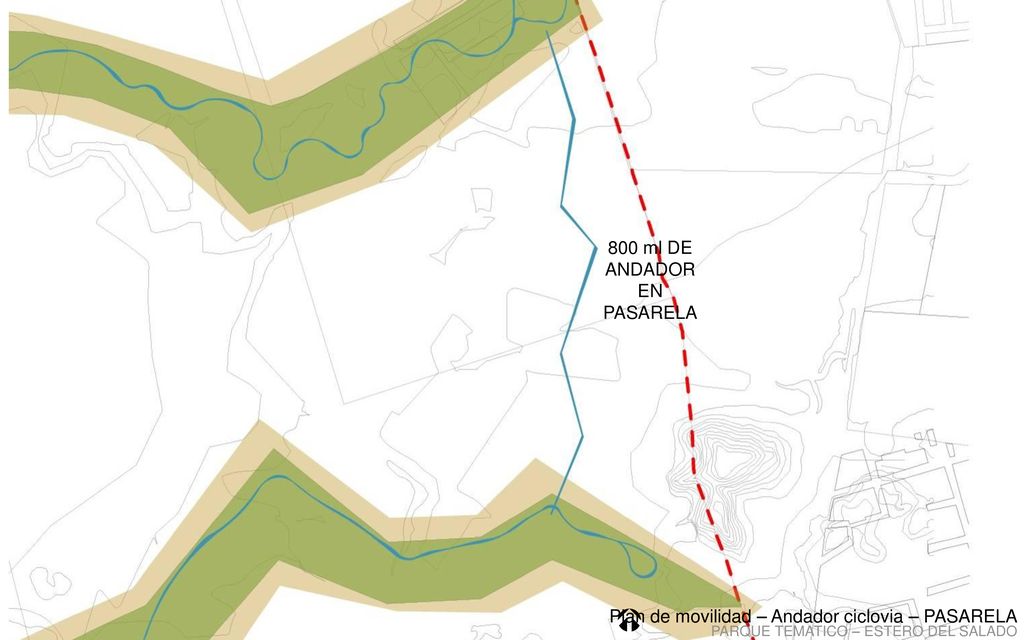

19 800 ml DE ANDADOR EN PASARELA
Plan de movilidad – Andador ciclovia – PASARELA PARQUE TEMATICO – ESTERO DEL SALADO

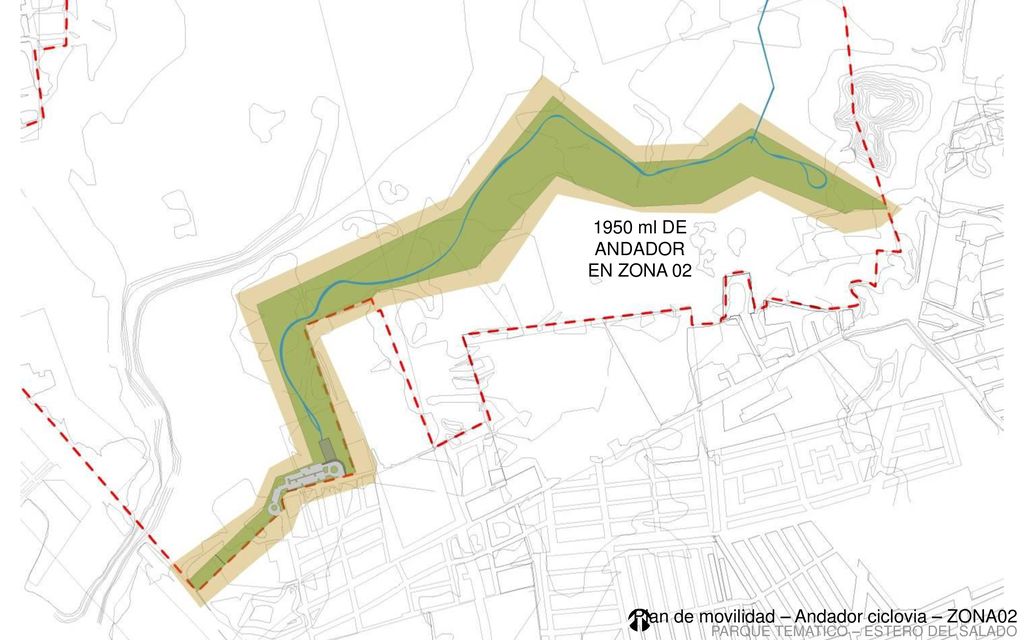

20 Plan de movilidad – Andador ciclovia – ZONA02
1950 ml DE ANDADOR EN ZONA 02 Plan de movilidad – Andador ciclovia – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

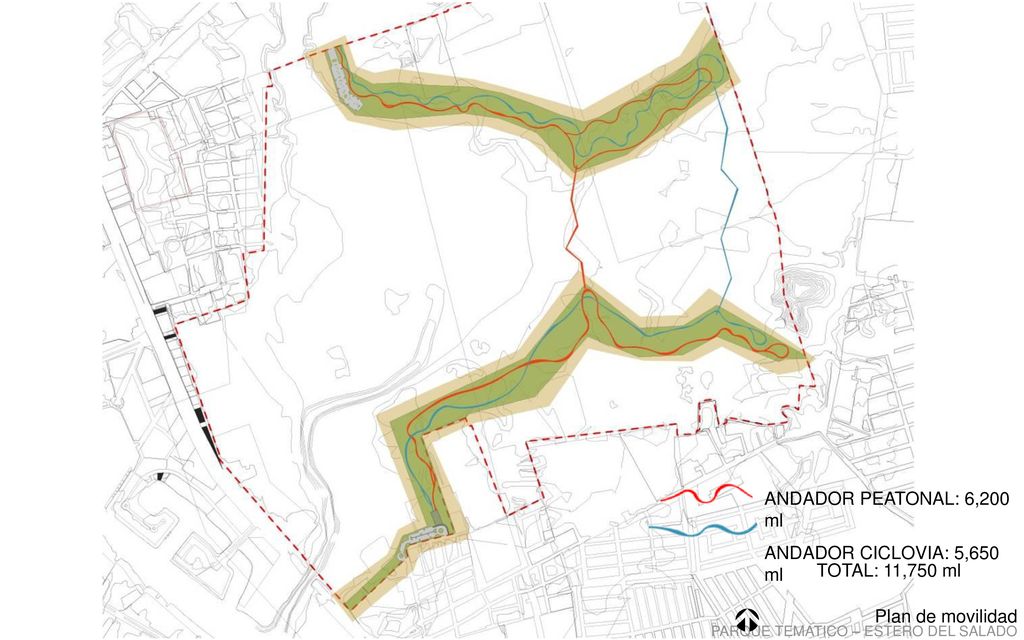

21 ANDADOR PEATONAL: 6,200 ml ANDADOR CICLOVIA: 5,650 ml TOTAL: 11,750 ml
Plan de movilidad PARQUE TEMATICO – ESTERO DEL SALADO

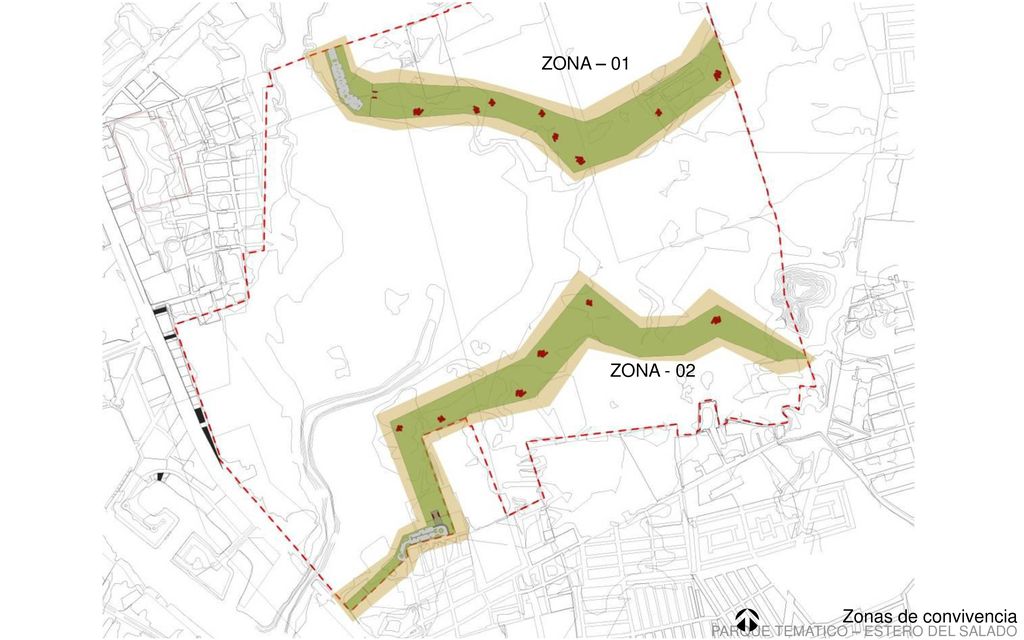

22 ZONA – 01 ZONA - 02 Zonas de convivencia
PARQUE TEMATICO – ESTERO DEL SALADO

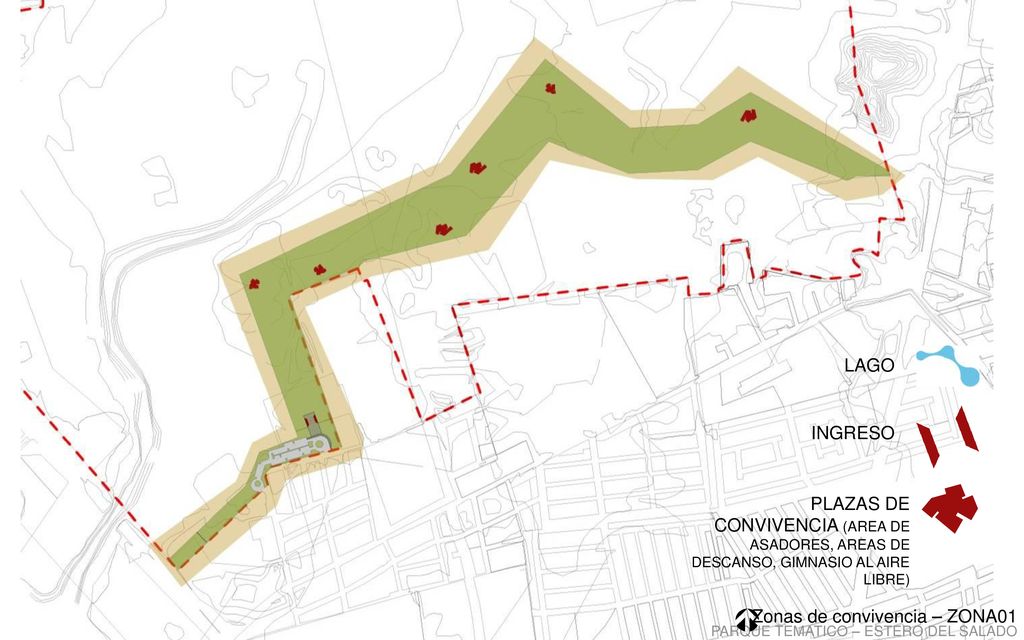

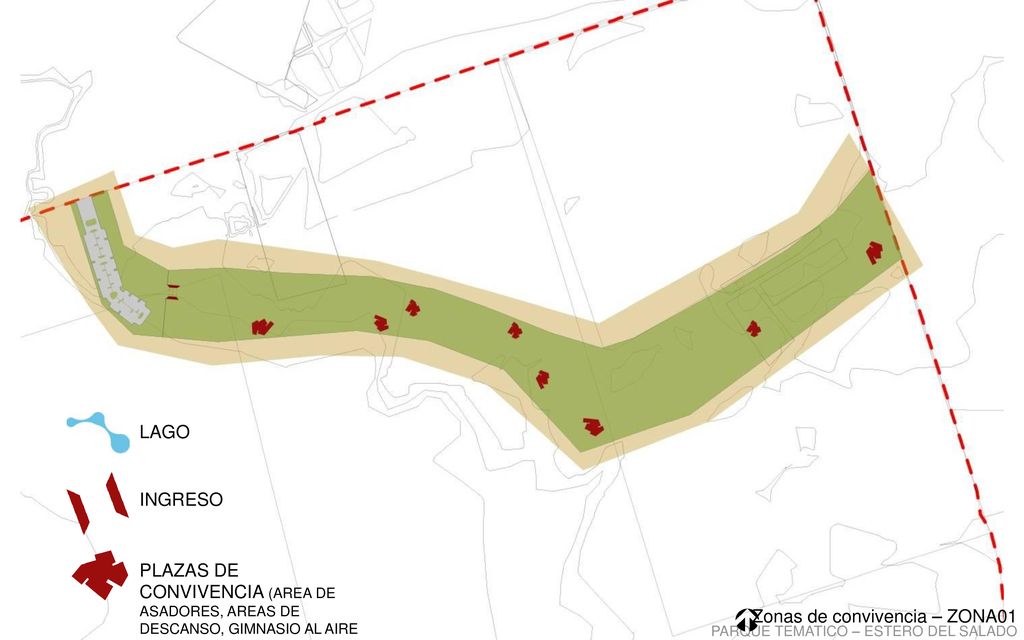

23 Zonas de convivencia – ZONA01
LAGO INGRESO PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) Zonas de convivencia – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

24 Zonas de convivencia – ZONA01
LAGO INGRESO PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) Zonas de convivencia – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

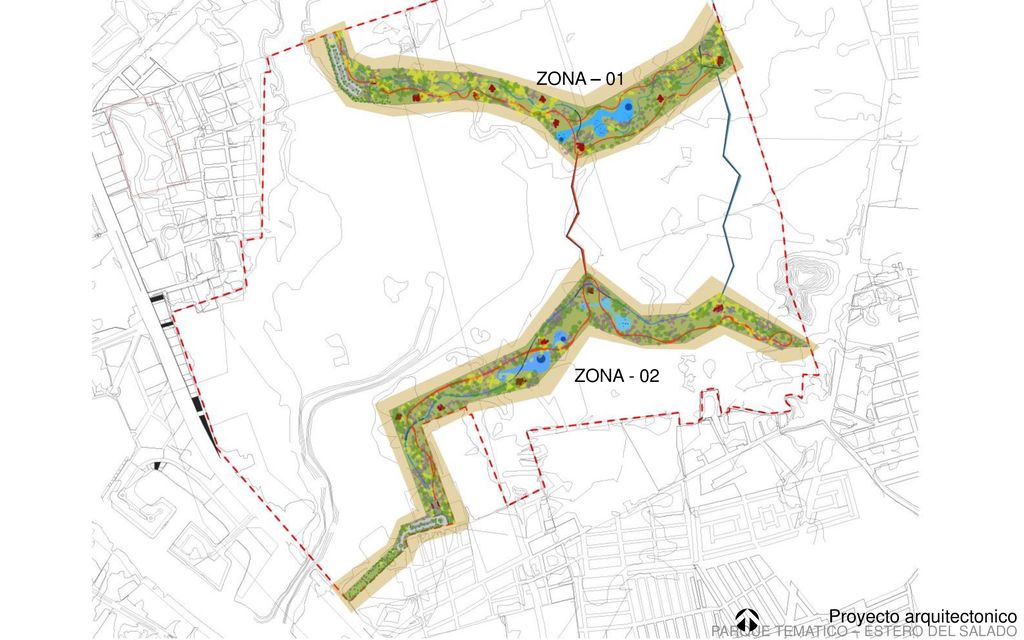

25 Proyecto arquitectonico
ZONA – 01 ZONA - 02 Proyecto arquitectonico PARQUE TEMATICO – ESTERO DEL SALADO

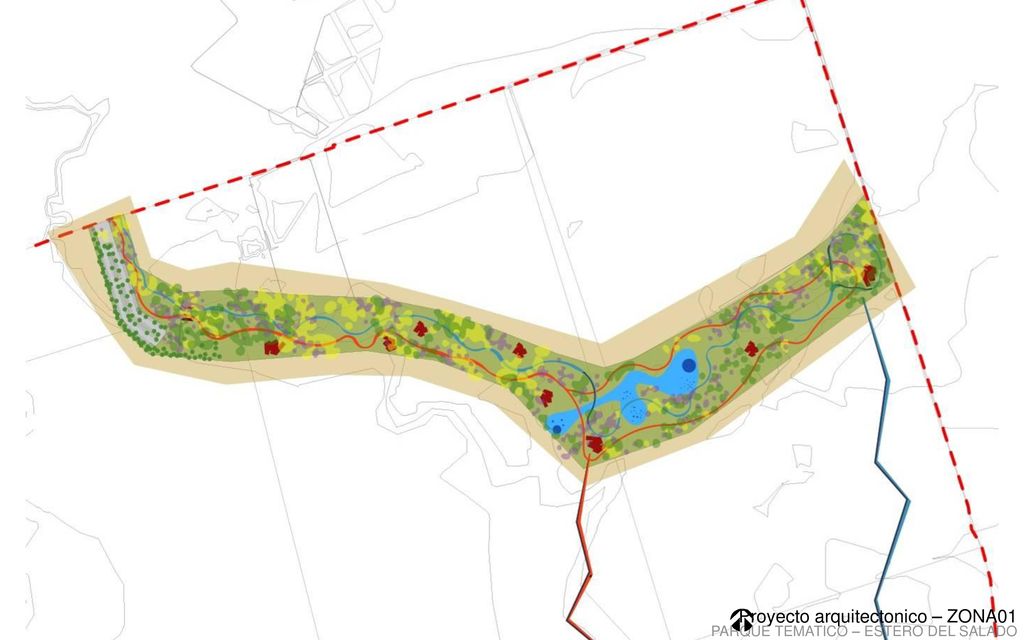

26 Proyecto arquitectonico – ZONA01
PARQUE TEMATICO – ESTERO DEL SALADO

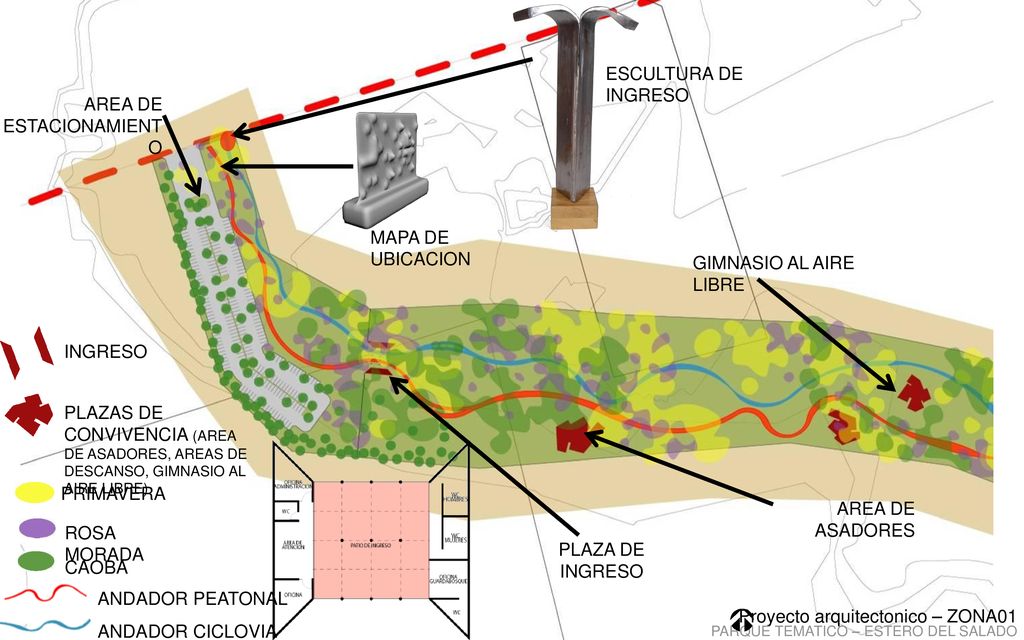

27 AREA DE ESTACIONAMIENTO
ESCULTURA DE INGRESO AREA DE ESTACIONAMIENTO MAPA DE UBICACION GIMNASIO AL AIRE LIBRE INGRESO PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) ROSA MORADA PRIMAVERA CAOBA AREA DE ASADORES PLAZA DE INGRESO ANDADOR PEATONAL ANDADOR CICLOVIA Proyecto arquitectonico – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

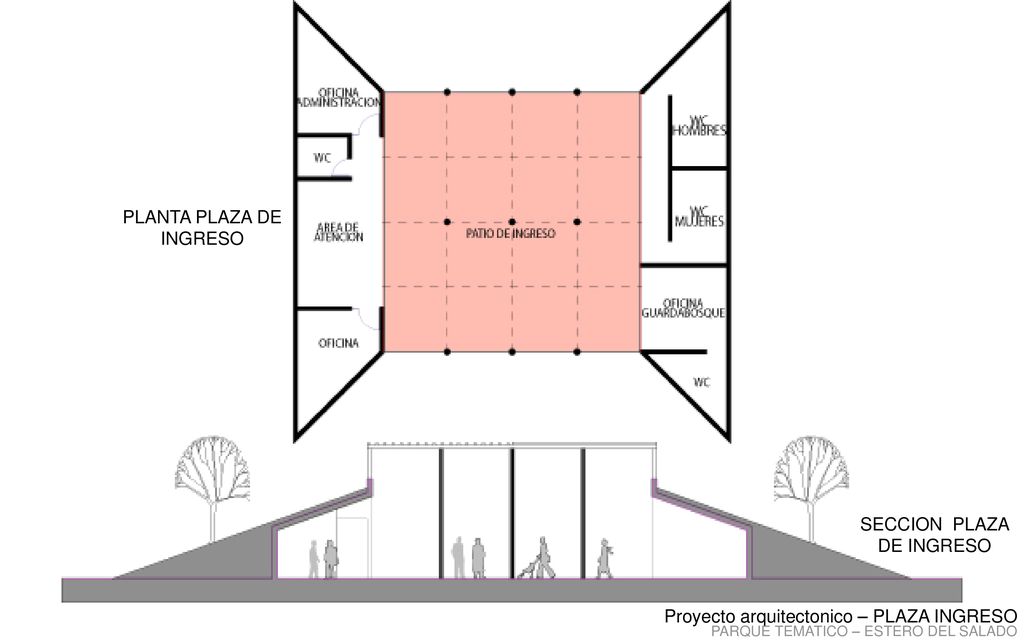

28 PLANTA PLAZA DE INGRESO
SECCION PLAZA DE INGRESO Proyecto arquitectonico – PLAZA INGRESO PARQUE TEMATICO – ESTERO DEL SALADO

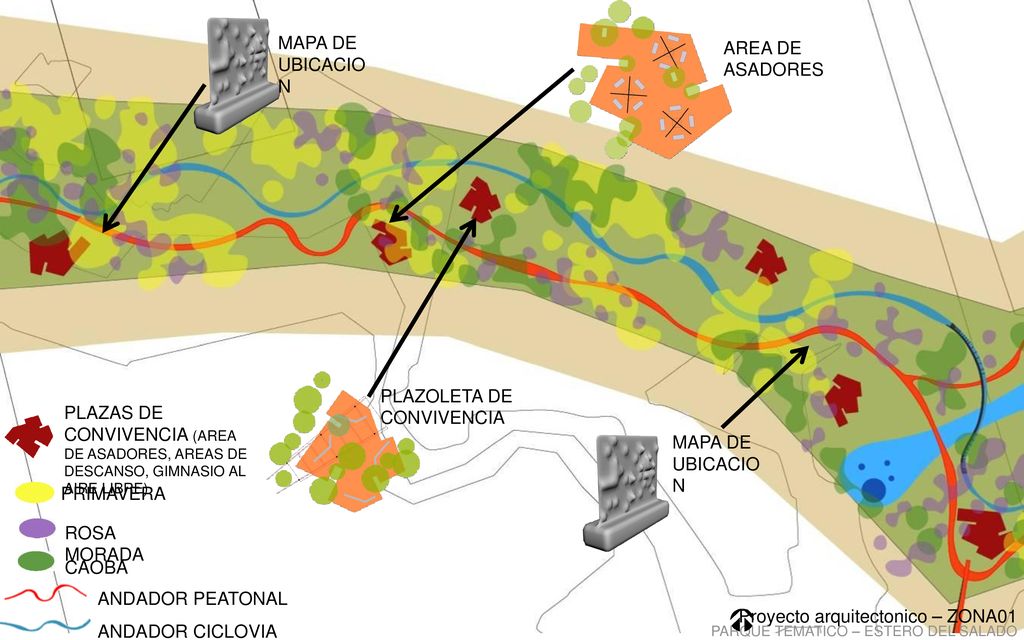

29 PLAZOLETA DE CONVIVENCIA
MAPA DE UBICACION AREA DE ASADORES PLAZOLETA DE CONVIVENCIA PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) MAPA DE UBICACION ROSA MORADA PRIMAVERA CAOBA ANDADOR PEATONAL ANDADOR CICLOVIA Proyecto arquitectonico – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

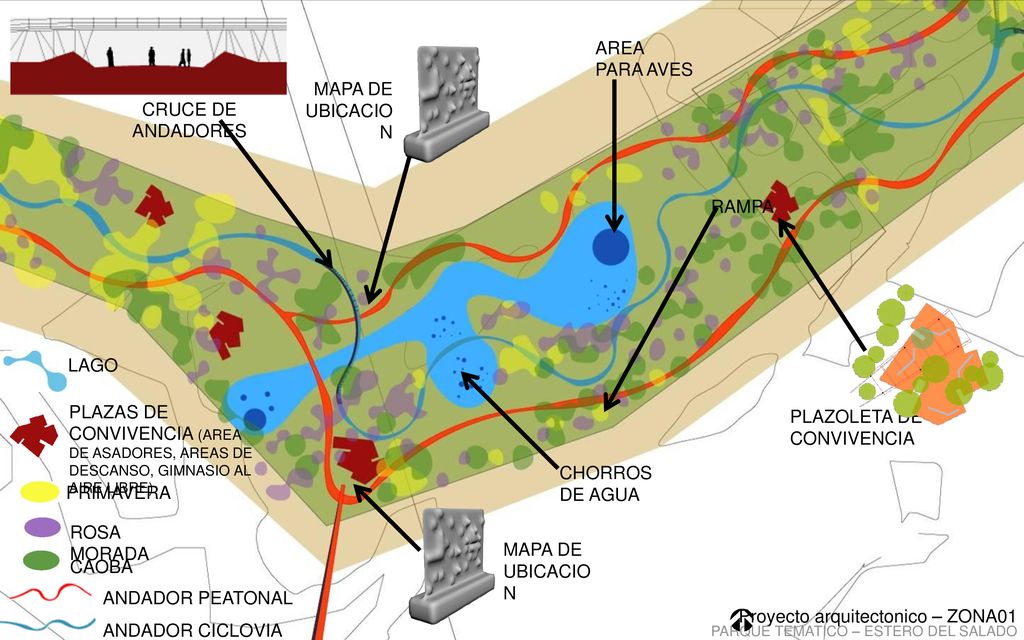

30 PLAZOLETA DE CONVIVENCIA
AREA PARA AVES MAPA DE UBICACION CRUCE DE ANDADORES RAMPA LAGO PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) PLAZOLETA DE CONVIVENCIA CHORROS DE AGUA ROSA MORADA PRIMAVERA CAOBA MAPA DE UBICACION ANDADOR PEATONAL ANDADOR CICLOVIA Proyecto arquitectonico – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

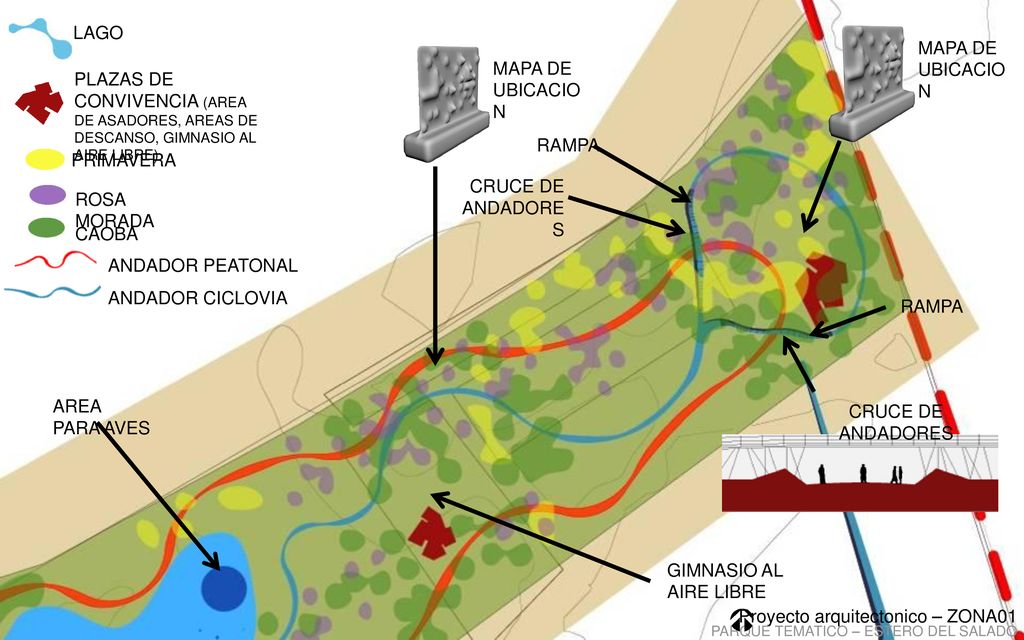

31 Proyecto arquitectonico – ZONA01
LAGO MAPA DE UBICACION MAPA DE UBICACION PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) RAMPA ROSA MORADA PRIMAVERA CAOBA CRUCE DE ANDADORES ANDADOR PEATONAL ANDADOR CICLOVIA RAMPA AREA PARA AVES CRUCE DE ANDADORES GIMNASIO AL AIRE LIBRE Proyecto arquitectonico – ZONA01 PARQUE TEMATICO – ESTERO DEL SALADO

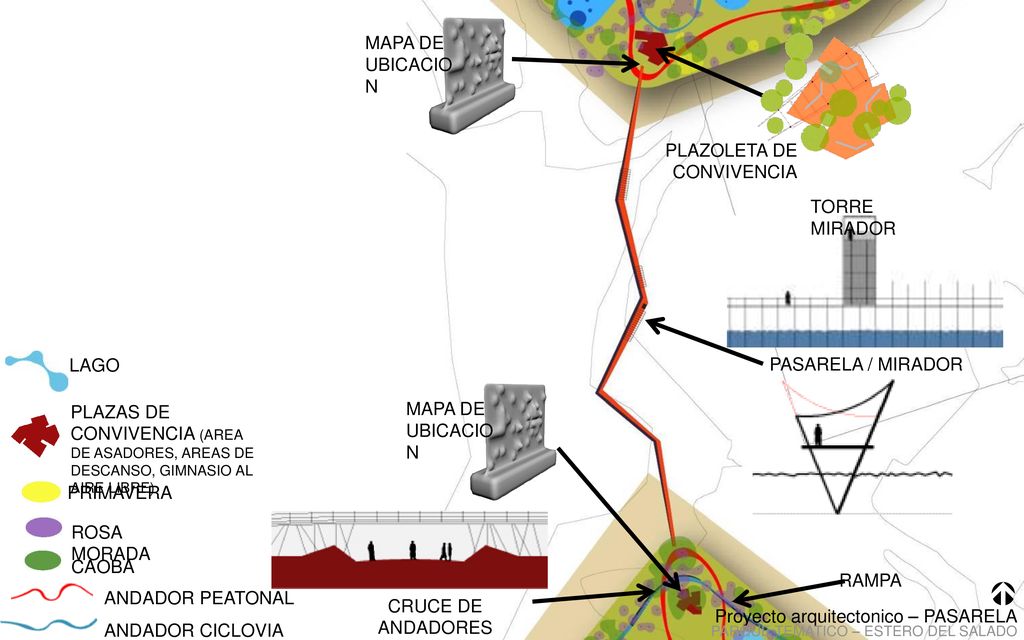

32 PLAZOLETA DE CONVIVENCIA
MAPA DE UBICACION PLAZOLETA DE CONVIVENCIA TORRE MIRADOR LAGO PASARELA / MIRADOR PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) MAPA DE UBICACION ROSA MORADA PRIMAVERA CAOBA ANDADOR PEATONAL ANDADOR CICLOVIA RAMPA CRUCE DE ANDADORES Proyecto arquitectonico – PASARELA PARQUE TEMATICO – ESTERO DEL SALADO

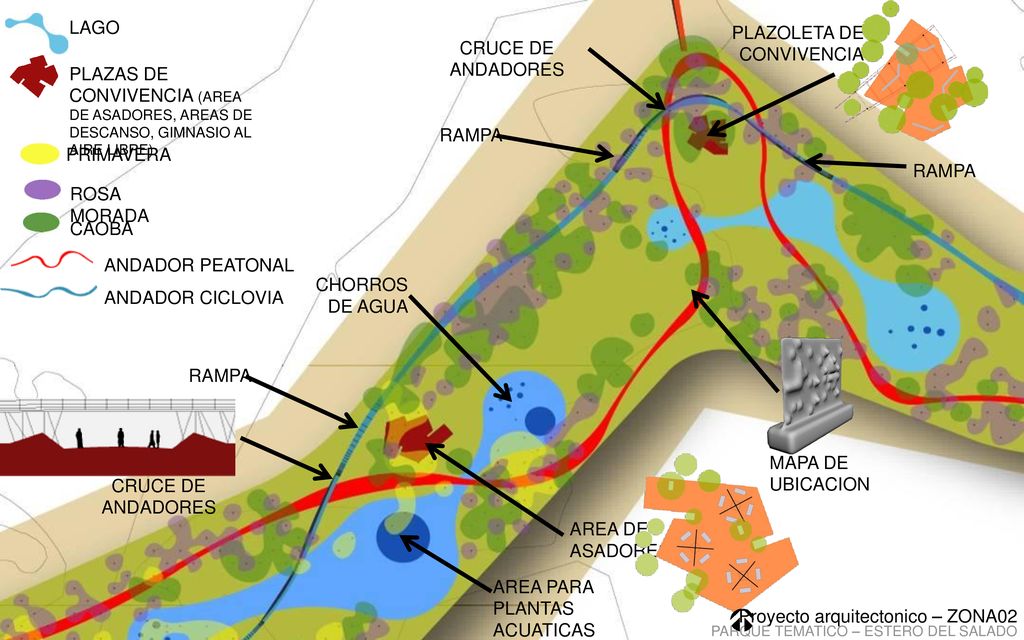

33 PLAZOLETA DE CONVIVENCIA CRUCE DE ANDADORES
LAGO PLAZOLETA DE CONVIVENCIA CRUCE DE ANDADORES PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) RAMPA ROSA MORADA PRIMAVERA CAOBA RAMPA ANDADOR PEATONAL ANDADOR CICLOVIA CHORROS DE AGUA RAMPA MAPA DE UBICACION CRUCE DE ANDADORES AREA DE ASADORES AREA PARA PLANTAS ACUATICAS Proyecto arquitectonico – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

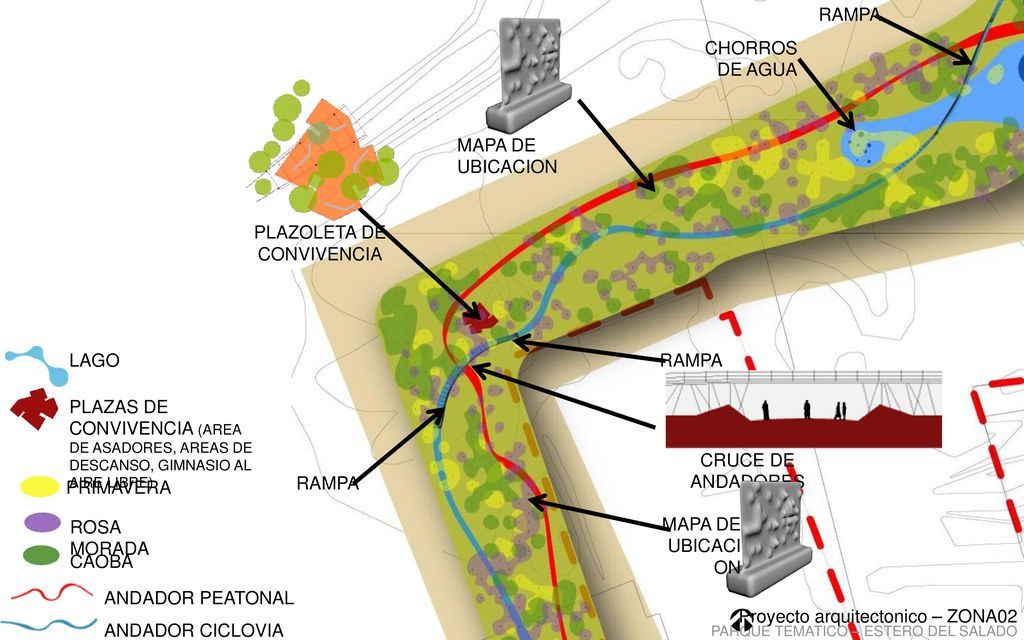

34 PLAZOLETA DE CONVIVENCIA
RAMPA CHORROS DE AGUA MAPA DE UBICACION PLAZOLETA DE CONVIVENCIA LAGO RAMPA PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) CRUCE DE ANDADORES RAMPA ROSA MORADA PRIMAVERA CAOBA MAPA DE UBICACION ANDADOR PEATONAL ANDADOR CICLOVIA Proyecto arquitectonico – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

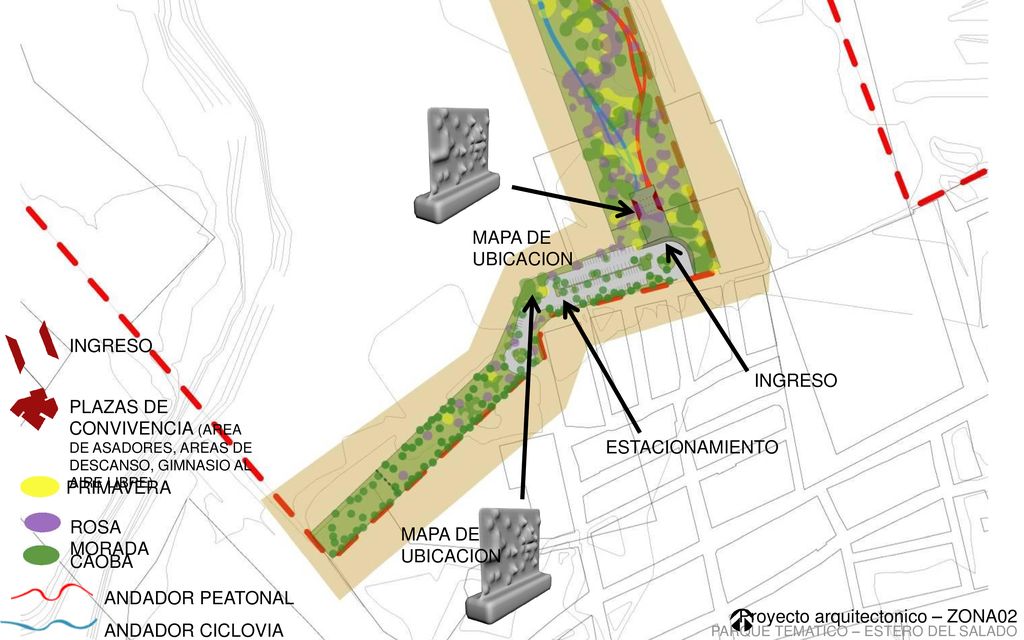

35 Proyecto arquitectonico – ZONA02
MAPA DE UBICACION INGRESO INGRESO PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) ESTACIONAMIENTO ROSA MORADA PRIMAVERA CAOBA MAPA DE UBICACION ANDADOR PEATONAL ANDADOR CICLOVIA Proyecto arquitectonico – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

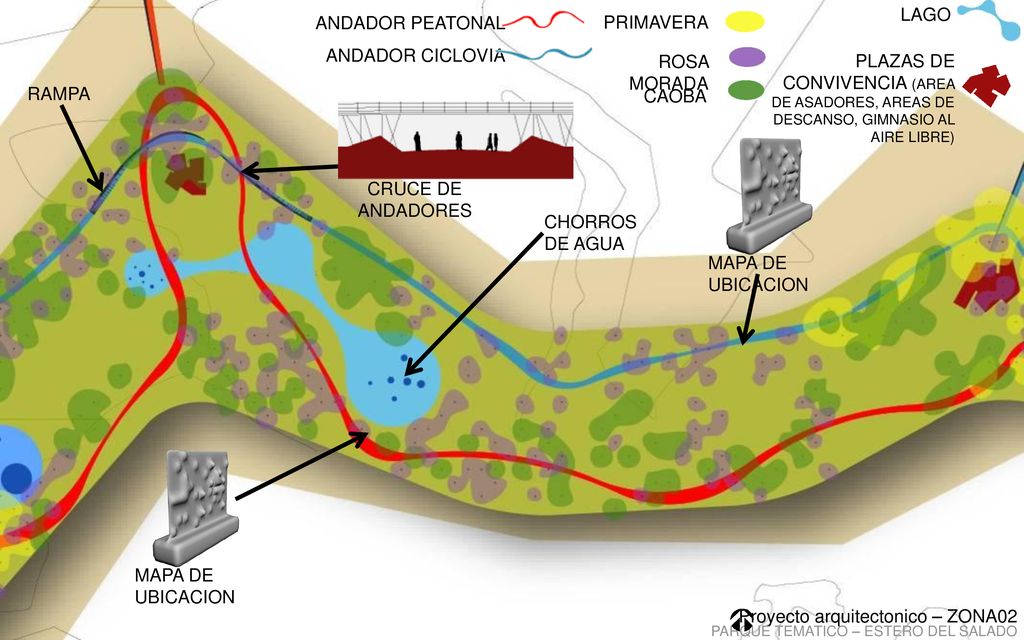

36 Proyecto arquitectonico – ZONA02
LAGO ANDADOR PEATONAL ANDADOR CICLOVIA PRIMAVERA ROSA MORADA PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) RAMPA CAOBA CRUCE DE ANDADORES CHORROS DE AGUA MAPA DE UBICACION MAPA DE UBICACION Proyecto arquitectonico – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

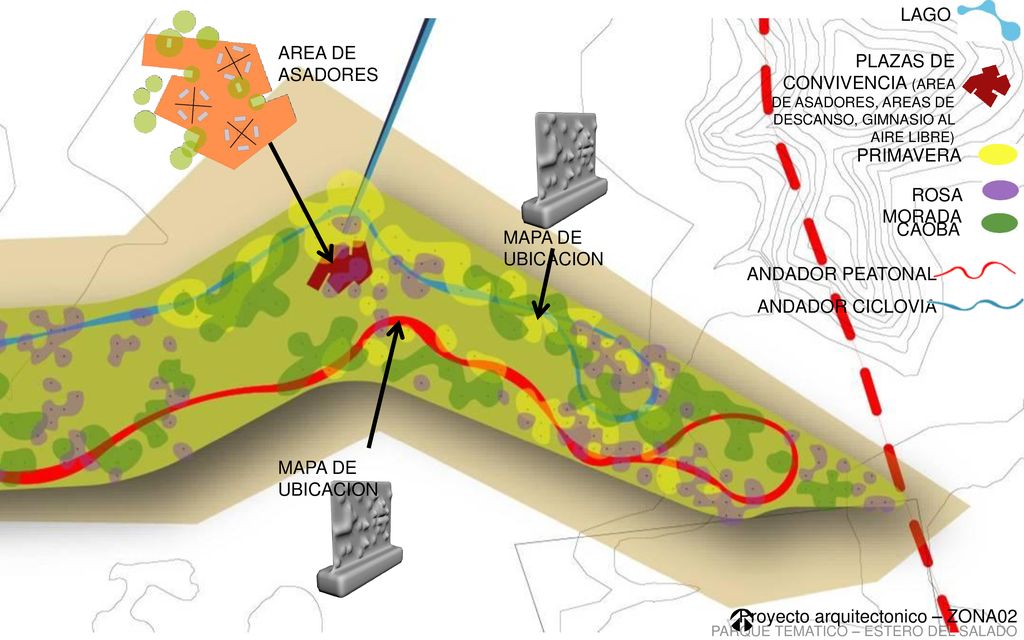

37 Proyecto arquitectonico – ZONA02
LAGO AREA DE ASADORES PLAZAS DE CONVIVENCIA (AREA DE ASADORES, AREAS DE DESCANSO, GIMNASIO AL AIRE LIBRE) PRIMAVERA ROSA MORADA CAOBA MAPA DE UBICACION ANDADOR PEATONAL ANDADOR CICLOVIA MAPA DE UBICACION Proyecto arquitectonico – ZONA02 PARQUE TEMATICO – ESTERO DEL SALADO

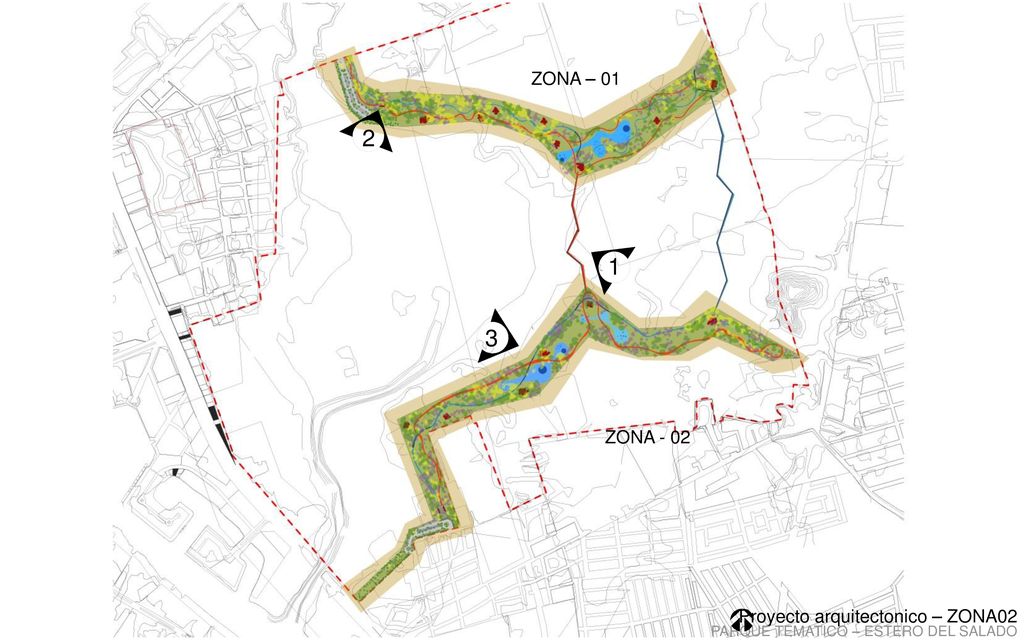

38 2 1 3 ZONA – 01 ZONA - 02 Proyecto arquitectonico – ZONA02
PARQUE TEMATICO – ESTERO DEL SALADO

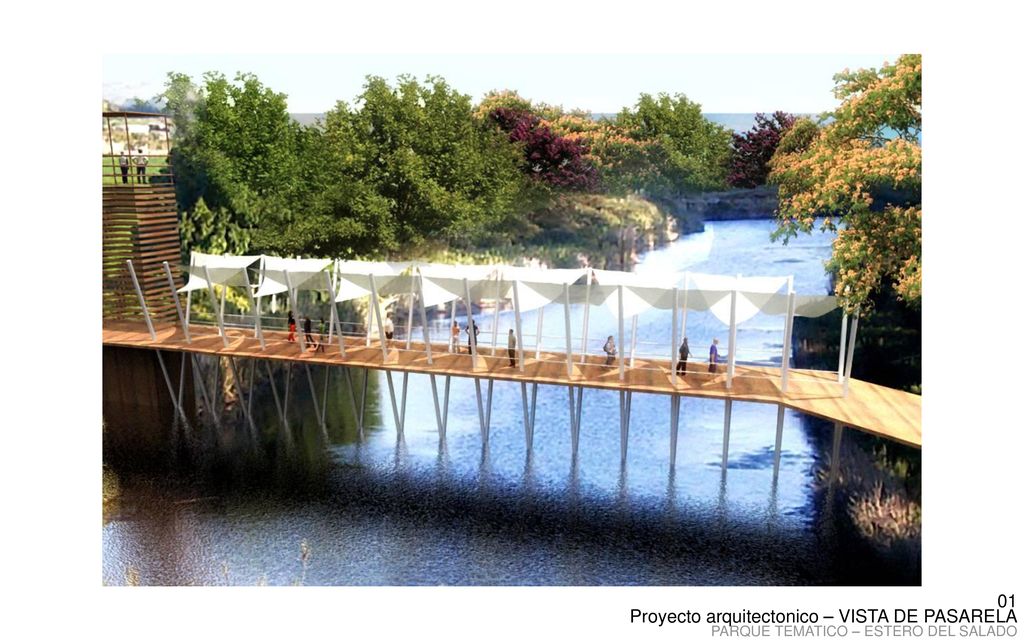

39 Proyecto arquitectonico – VISTA DE PASARELA
01 Proyecto arquitectonico – VISTA DE PASARELA PARQUE TEMATICO – ESTERO DEL SALADO

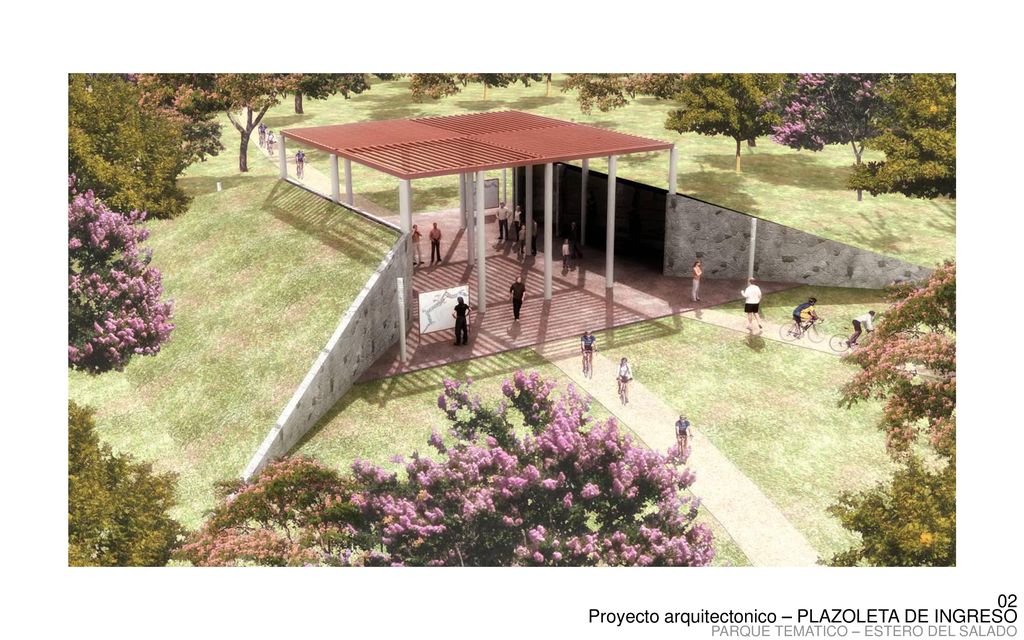

40 Proyecto arquitectonico – PLAZOLETA DE INGRESO
02 Proyecto arquitectonico – PLAZOLETA DE INGRESO PARQUE TEMATICO – ESTERO DEL SALADO

41 Proyecto arquitectonico – LAGO Y ANDADORES
03 Proyecto arquitectonico – LAGO Y ANDADORES PARQUE TEMATICO – ESTERO DEL SALADO

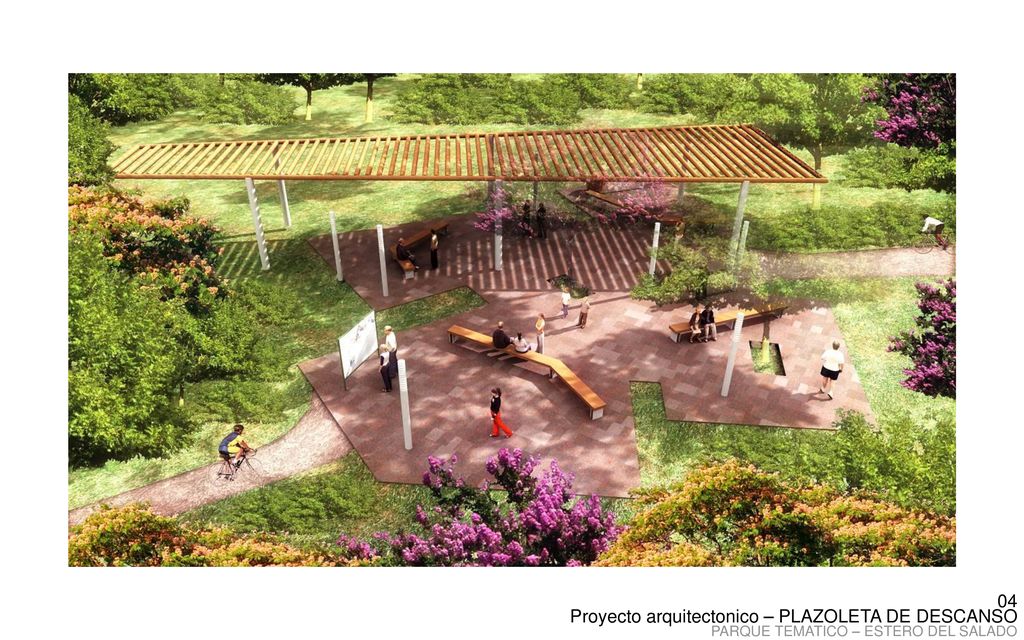

42 Proyecto arquitectonico – PLAZOLETA DE DESCANSO
04 Proyecto arquitectonico – PLAZOLETA DE DESCANSO PARQUE TEMATICO – ESTERO DEL SALADO

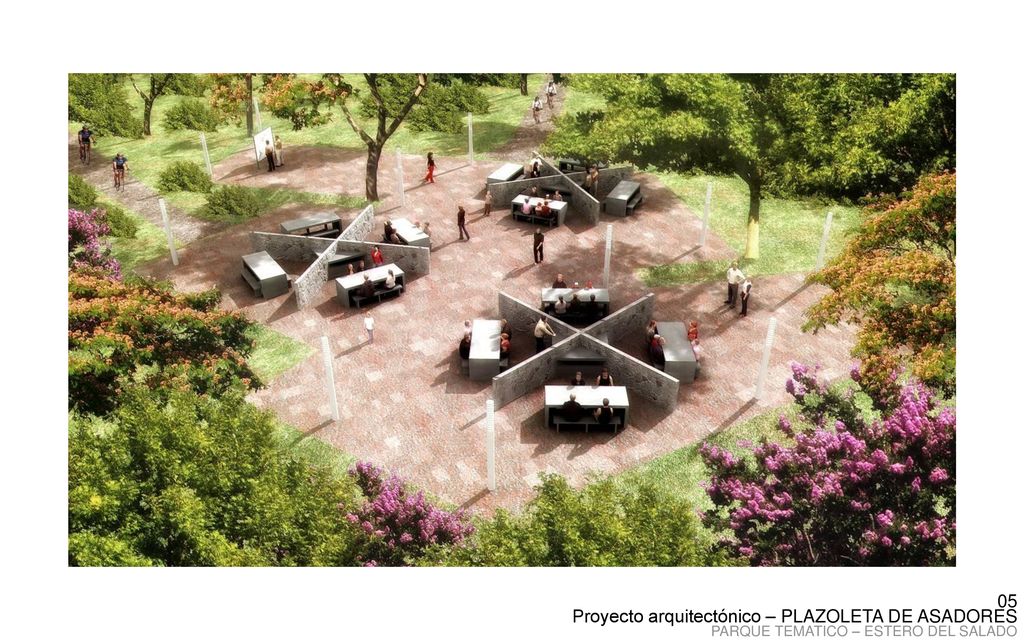

43 Proyecto arquitectónico – PLAZOLETA DE ASADORES
05 Proyecto arquitectónico – PLAZOLETA DE ASADORES PARQUE TEMATICO – ESTERO DEL SALADO
