Análisis Estructurado de Sistemas de Ventilación

Presentación del tema: "Análisis Estructurado de Sistemas de Ventilación"— Transcripción de la presentación:

1 Análisis Estructurado de Sistemas de Ventilación
Ing. Luis J. Castaño IAC

2 Las soluciones simples, pocas veces lo son -Alfred North Whitehead

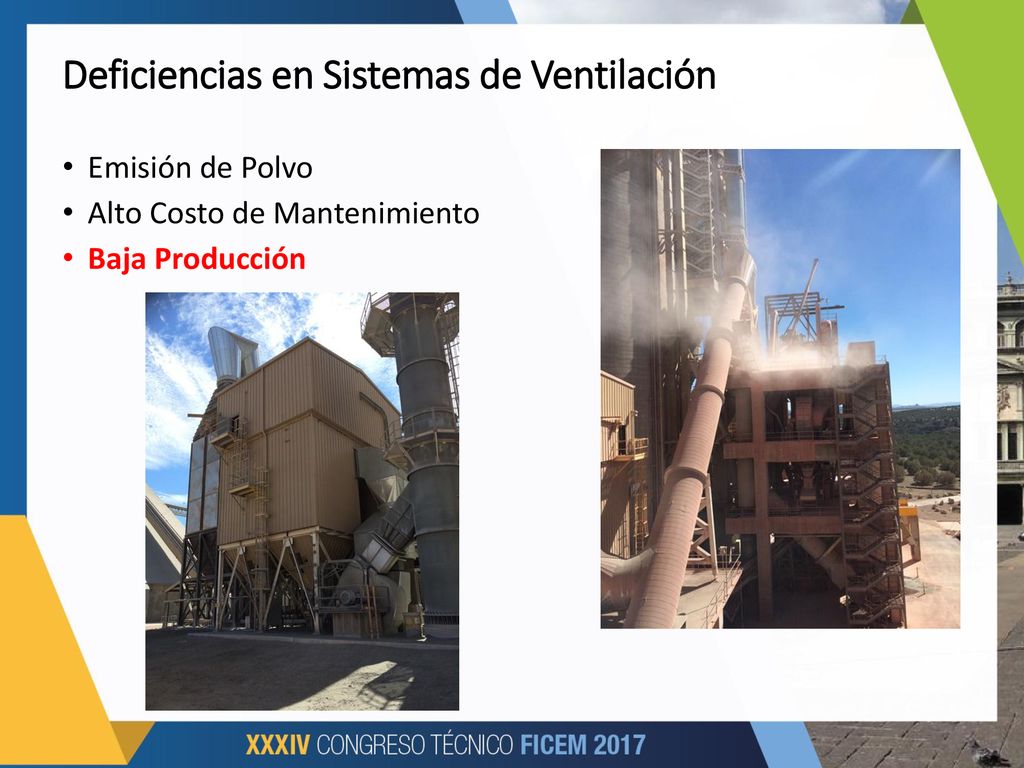

3 Deficiencias en Sistemas de Ventilación
Emisión de Polvo Alto Costo de Mantenimiento Baja Producción

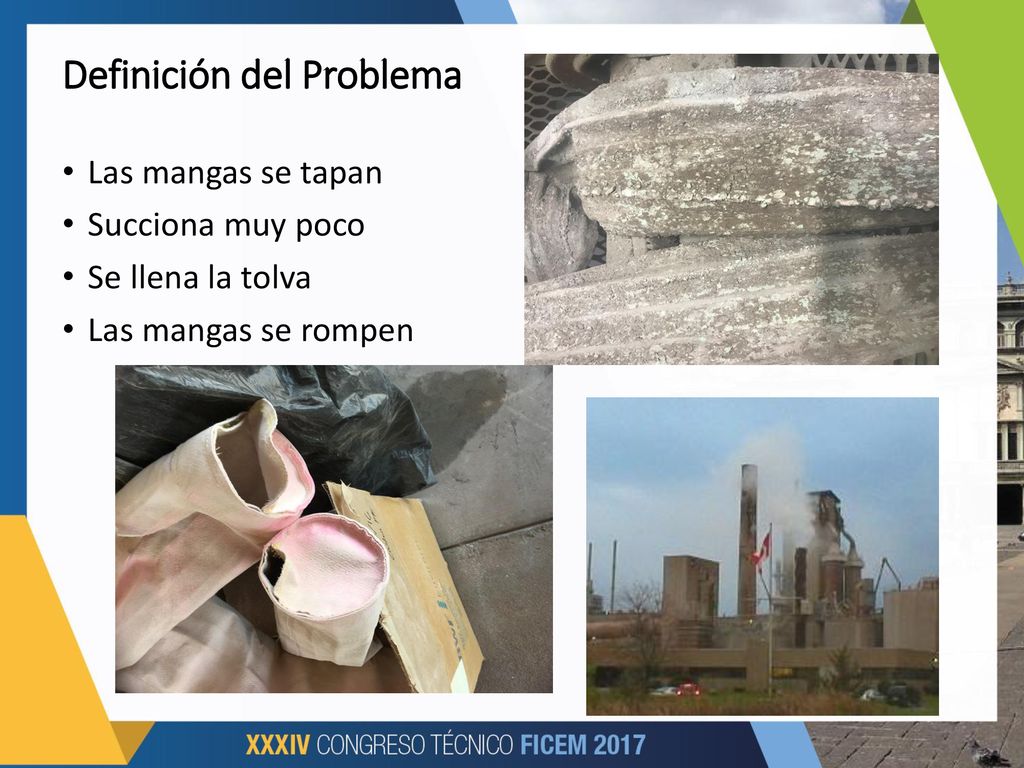

4 Definición del Problema
Las mangas se tapan Succiona muy poco Se llena la tolva Las mangas se rompen

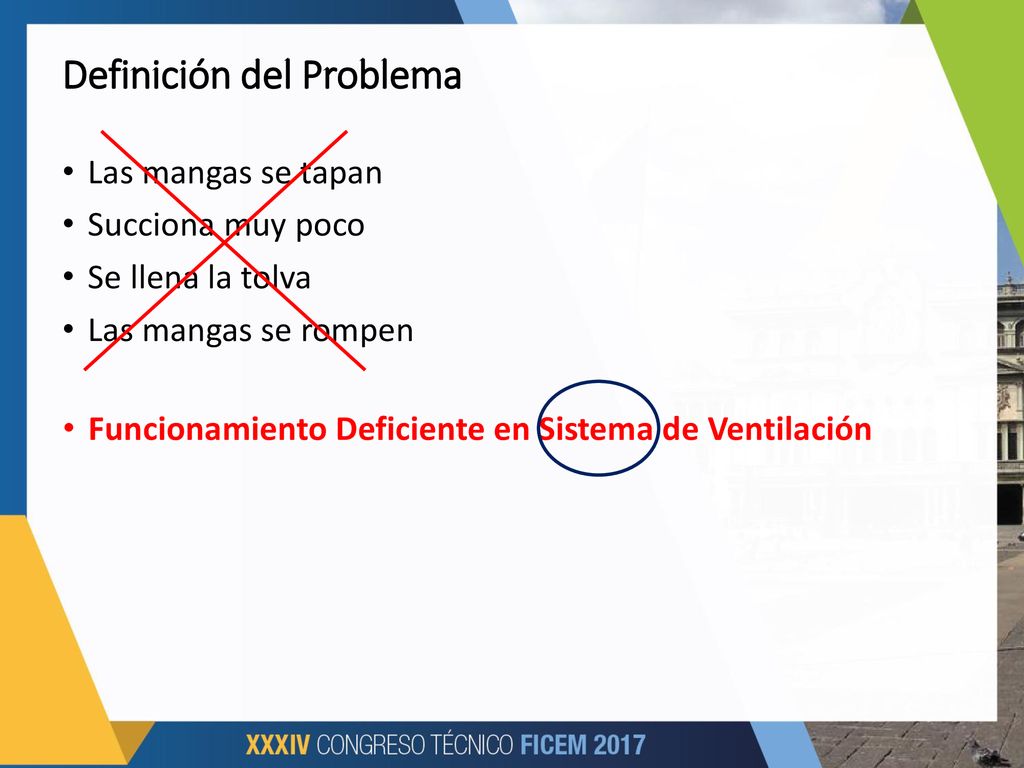

5 Definición del Problema
Las mangas se tapan Succiona muy poco Se llena la tolva Las mangas se rompen Funcionamiento Deficiente en Sistema de Ventilación

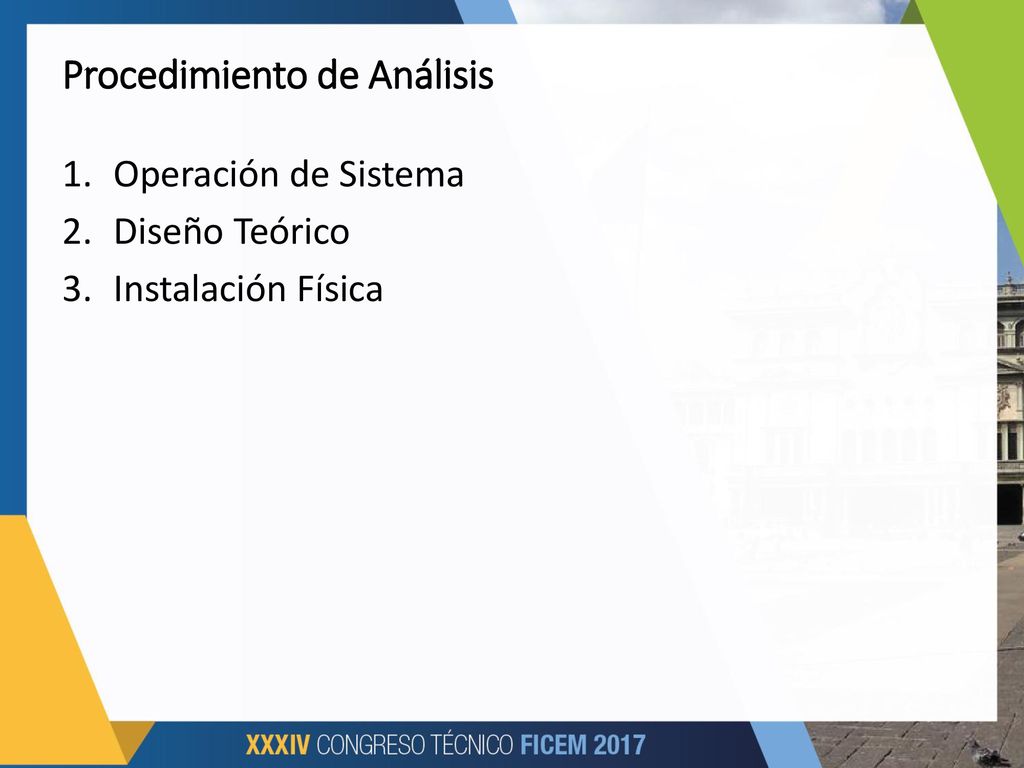

6 Procedimiento de Análisis
Operación de Sistema Diseño Teórico Instalación Física

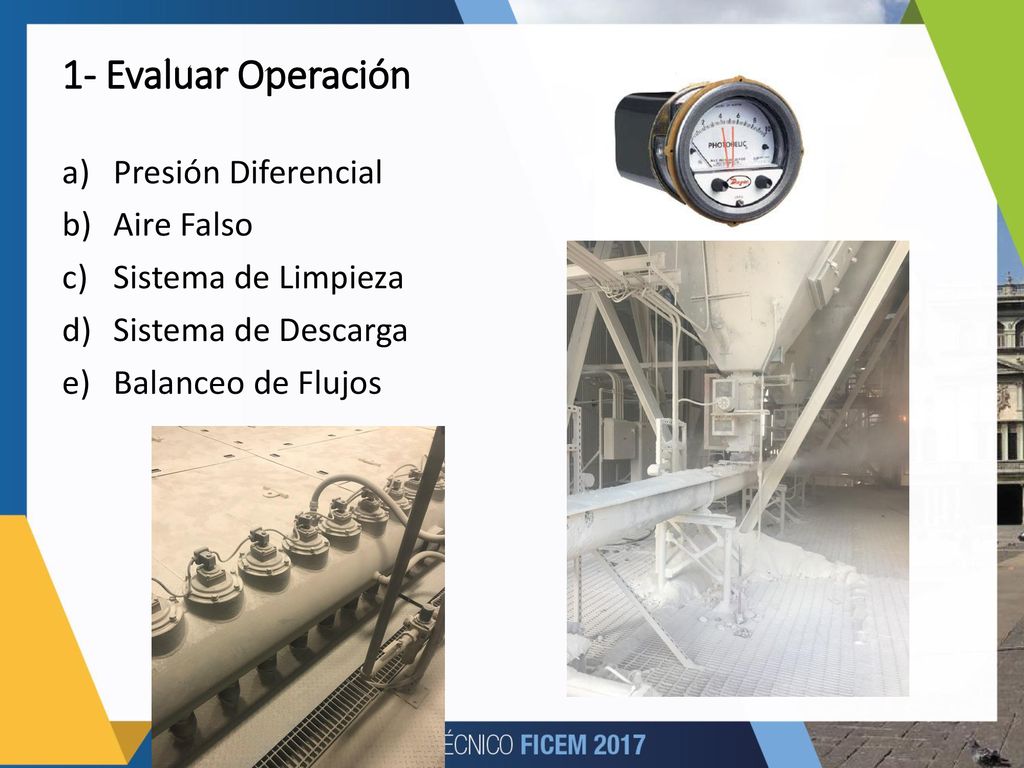

7 1- Evaluar Operación Presión Diferencial Aire Falso
Sistema de Limpieza Sistema de Descarga Balanceo de Flujos

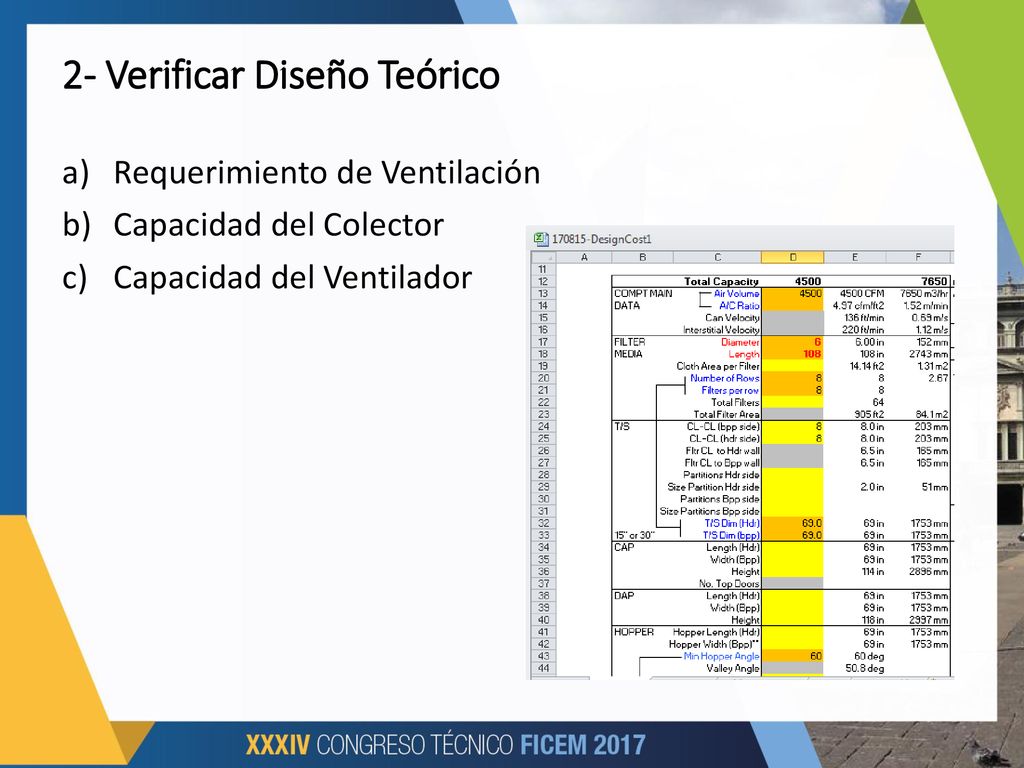

8 2- Verificar Diseño Teórico
Requerimiento de Ventilación Capacidad del Colector Capacidad del Ventilador

9 2- Análisis Teórico Requerimiento de Ventilacion -Manual Ventilación Industrial -Requerimiento recomendado por fabricante Capacidad del Colector Capacidad del Ventilador IndVentManual Pict

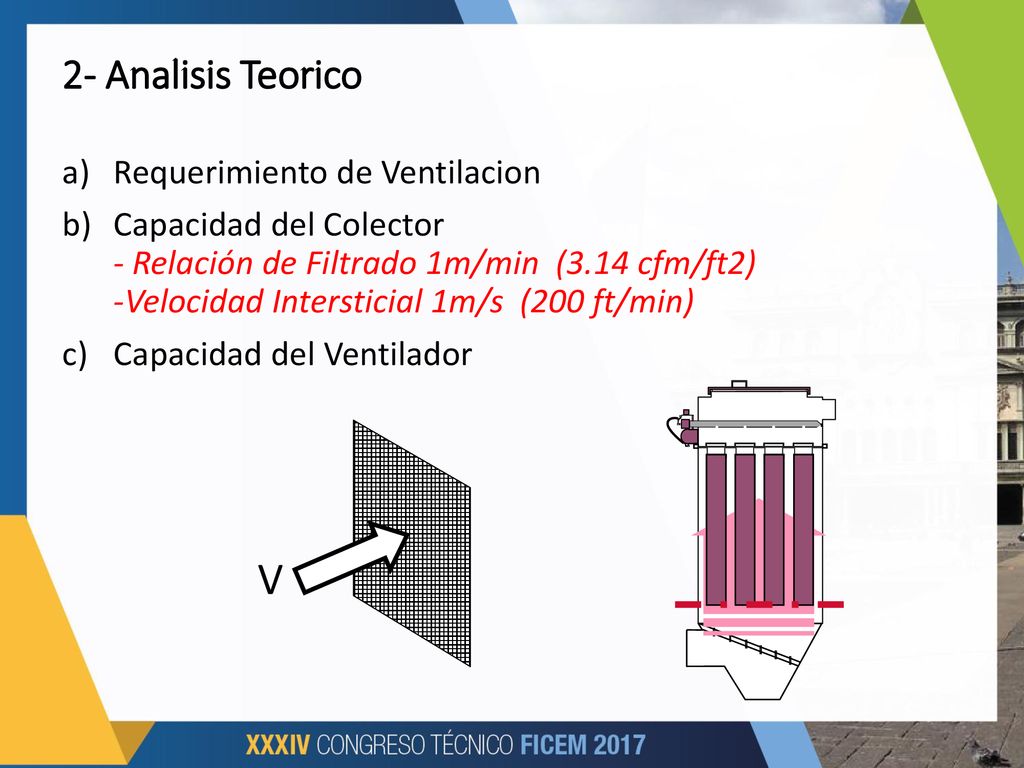

10 V 2- Analisis Teorico Requerimiento de Ventilacion
Capacidad del Colector - Relación de Filtrado 1m/min (3.14 cfm/ft2) -Velocidad Intersticial 1m/s (200 ft/min) Capacidad del Ventilador V

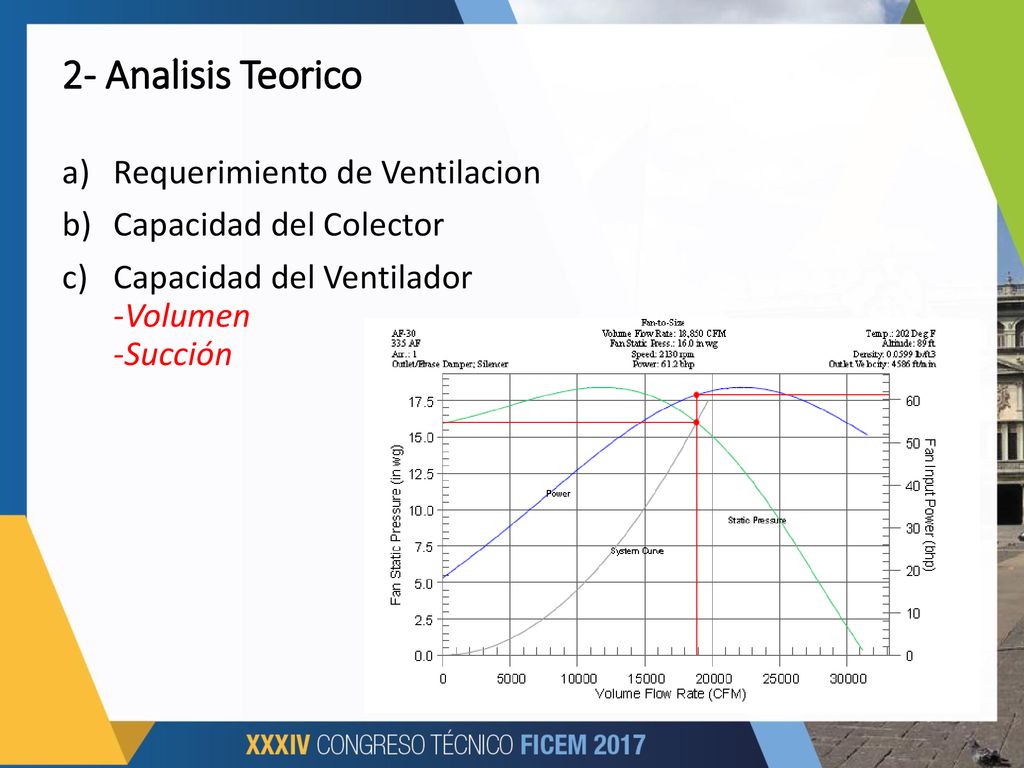

11 2- Analisis Teorico Requerimiento de Ventilacion
Capacidad del Colector Capacidad del Ventilador -Volumen -Succión

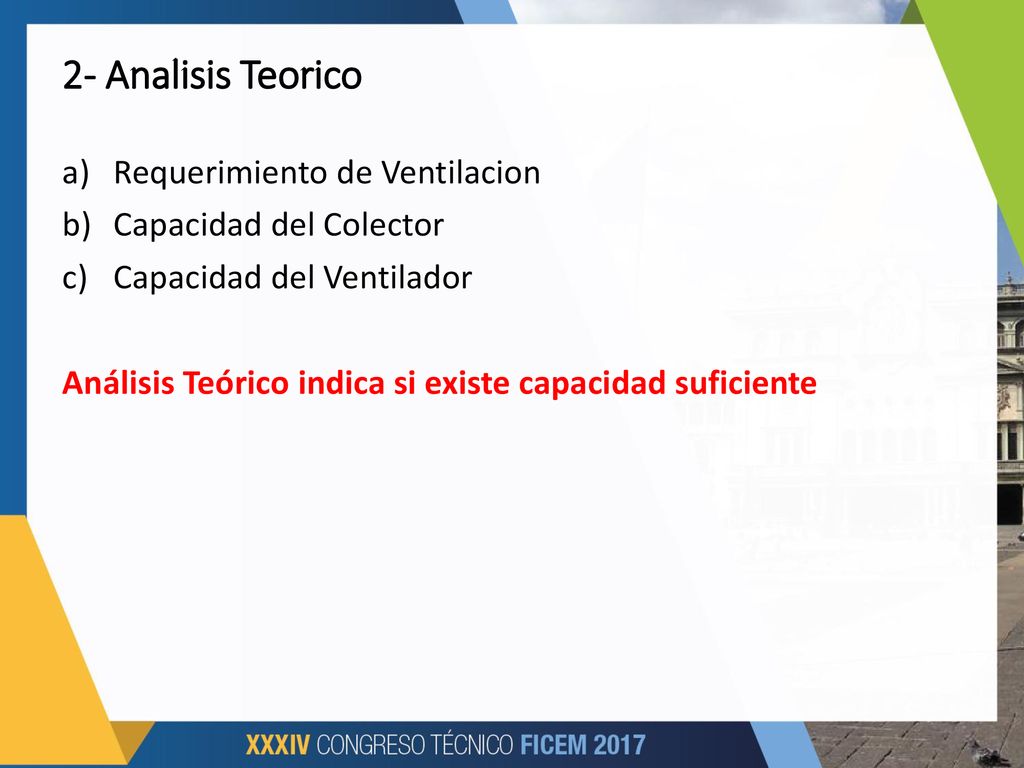

12 2- Analisis Teorico Requerimiento de Ventilacion
Capacidad del Colector Capacidad del Ventilador Análisis Teórico indica si existe capacidad suficiente

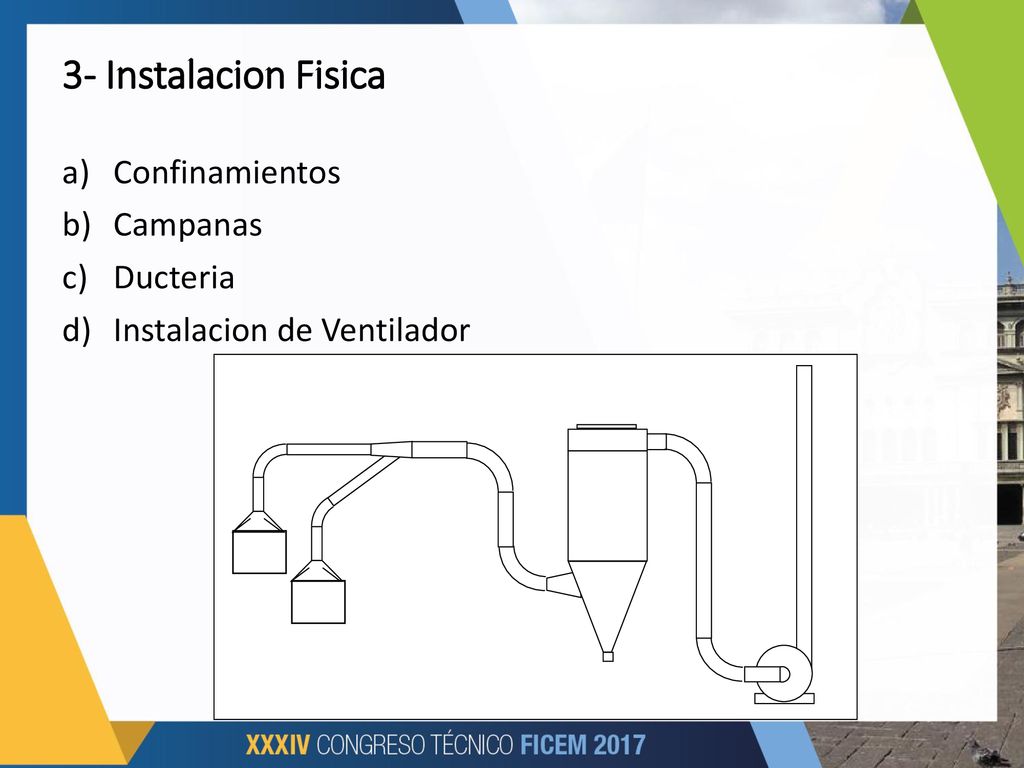

13 3- Instalacion Fisica Confinamientos Campanas Ducteria
Instalacion de Ventilador

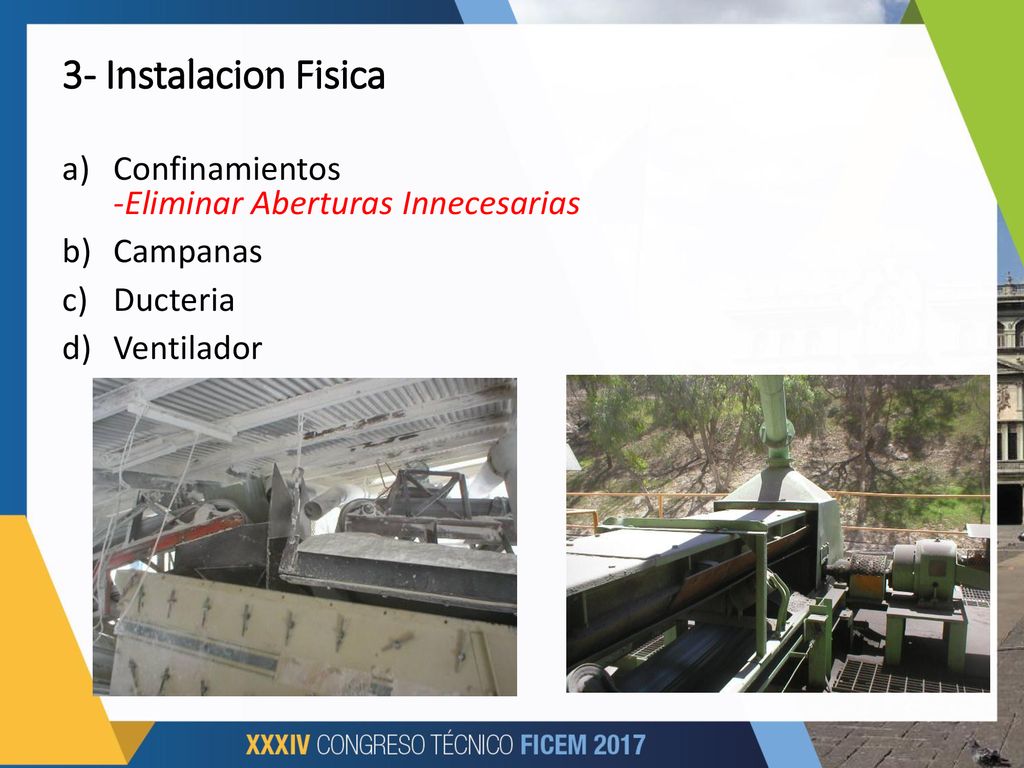

14 3- Instalacion Fisica Confinamientos -Eliminar Aberturas Innecesarias
Campanas Ducteria Ventilador

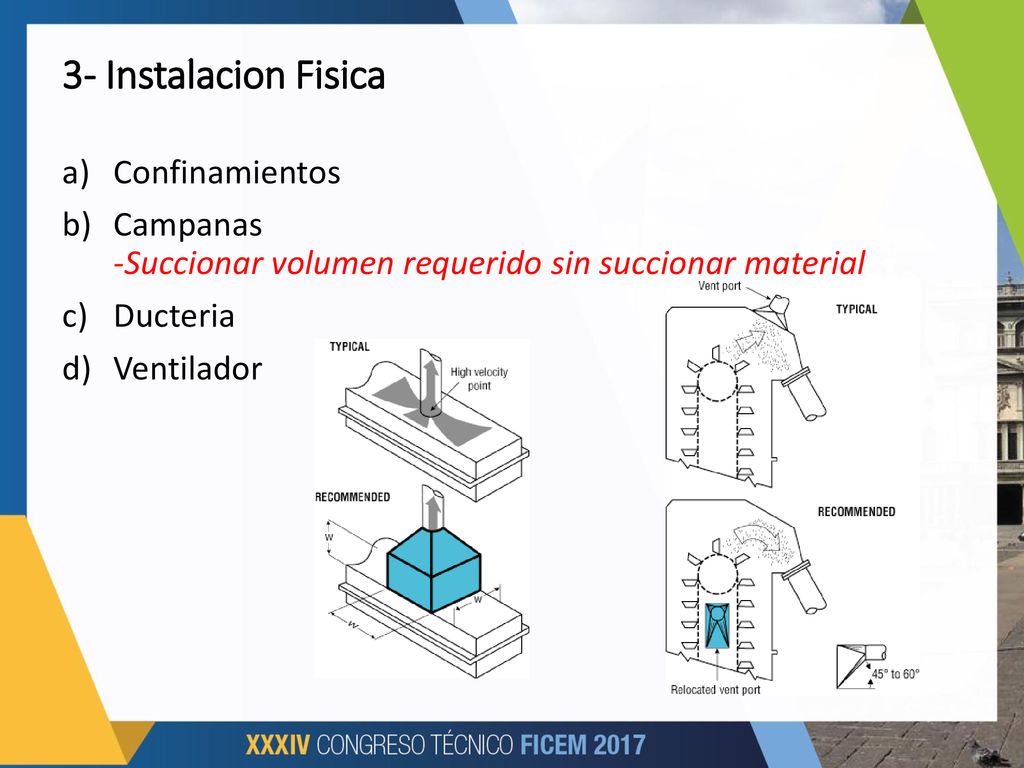

15 3- Instalacion Fisica Confinamientos
Campanas -Succionar volumen requerido sin succionar material Ducteria Ventilador

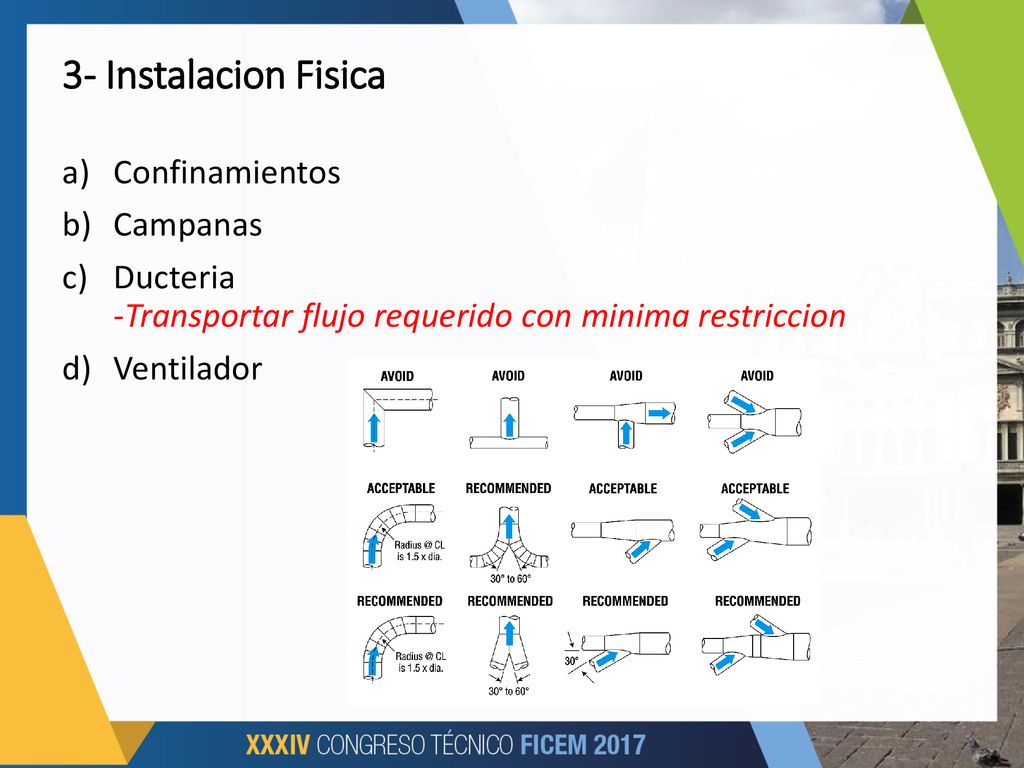

16 3- Instalacion Fisica Confinamientos Campanas
Ducteria -Transportar flujo requerido con minima restriccion Ventilador

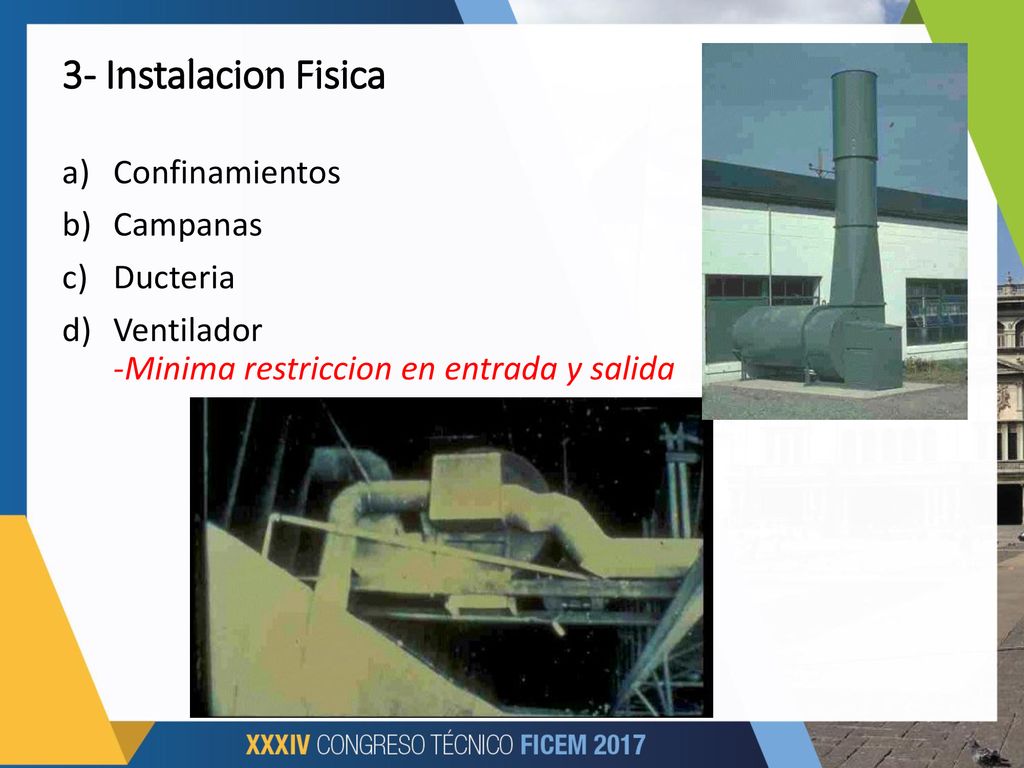

17 3- Instalacion Fisica Confinamientos Campanas Ducteria
Ventilador -Minima restriccion en entrada y salida

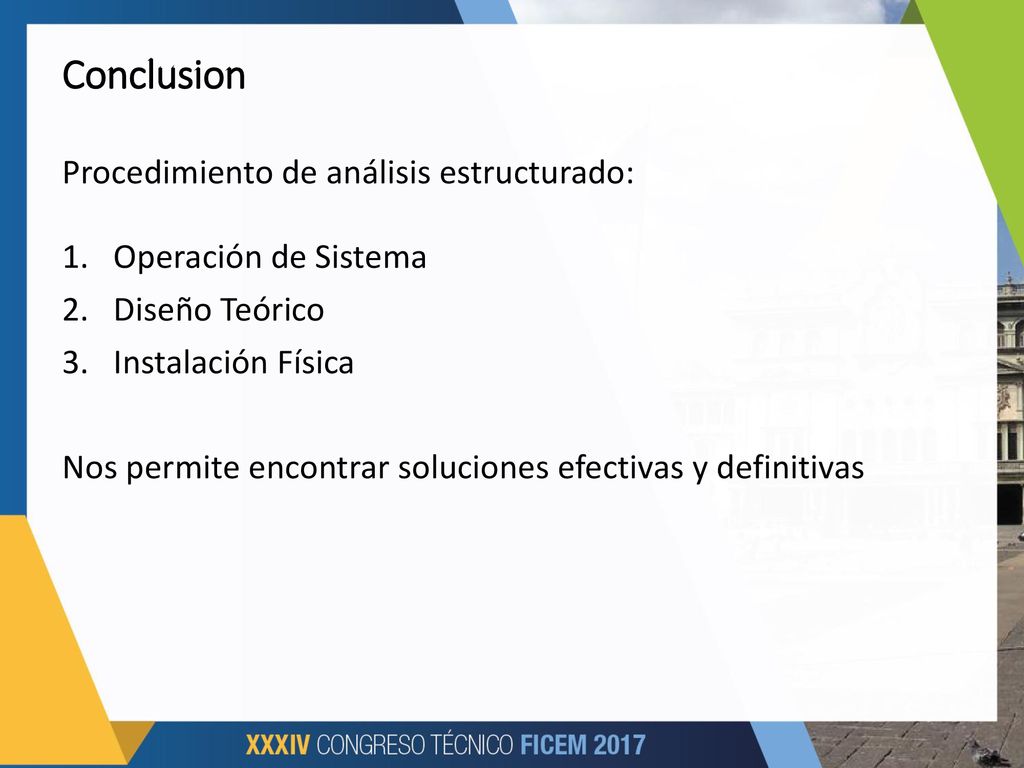

18 Conclusion Procedimiento de análisis estructurado:
Operación de Sistema Diseño Teórico Instalación Física Nos permite encontrar soluciones efectivas y definitivas
