POTENCIAL ELECTRICO Al estudiar la mecánica destacamos la gran utilidad del concepto de energía potencial, gracias a las fuerzas conservativas tales.

Presentación del tema: "POTENCIAL ELECTRICO Al estudiar la mecánica destacamos la gran utilidad del concepto de energía potencial, gracias a las fuerzas conservativas tales."— Transcripción de la presentación:

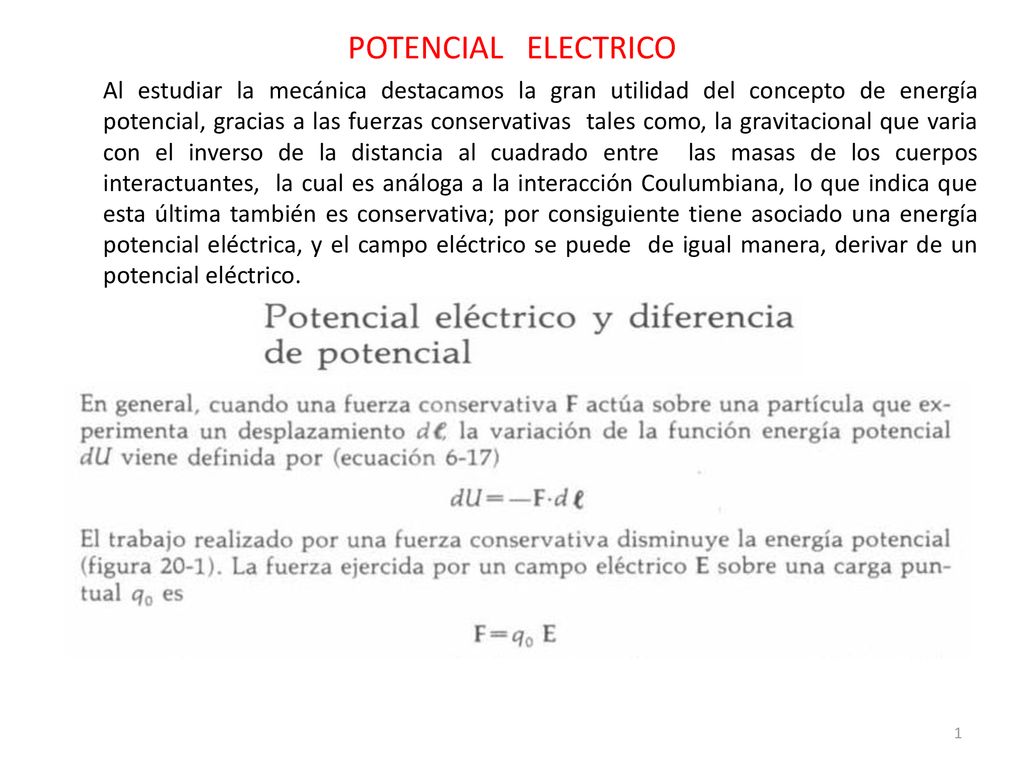

1 POTENCIAL ELECTRICO Al estudiar la mecánica destacamos la gran utilidad del concepto de energía potencial, gracias a las fuerzas conservativas tales como, la gravitacional que varia con el inverso de la distancia al cuadrado entre las masas de los cuerpos interactuantes, la cual es análoga a la interacción Coulumbiana, lo que indica que esta última también es conservativa; por consiguiente tiene asociado una energía potencial eléctrica, y el campo eléctrico se puede de igual manera, derivar de un potencial eléctrico.

2

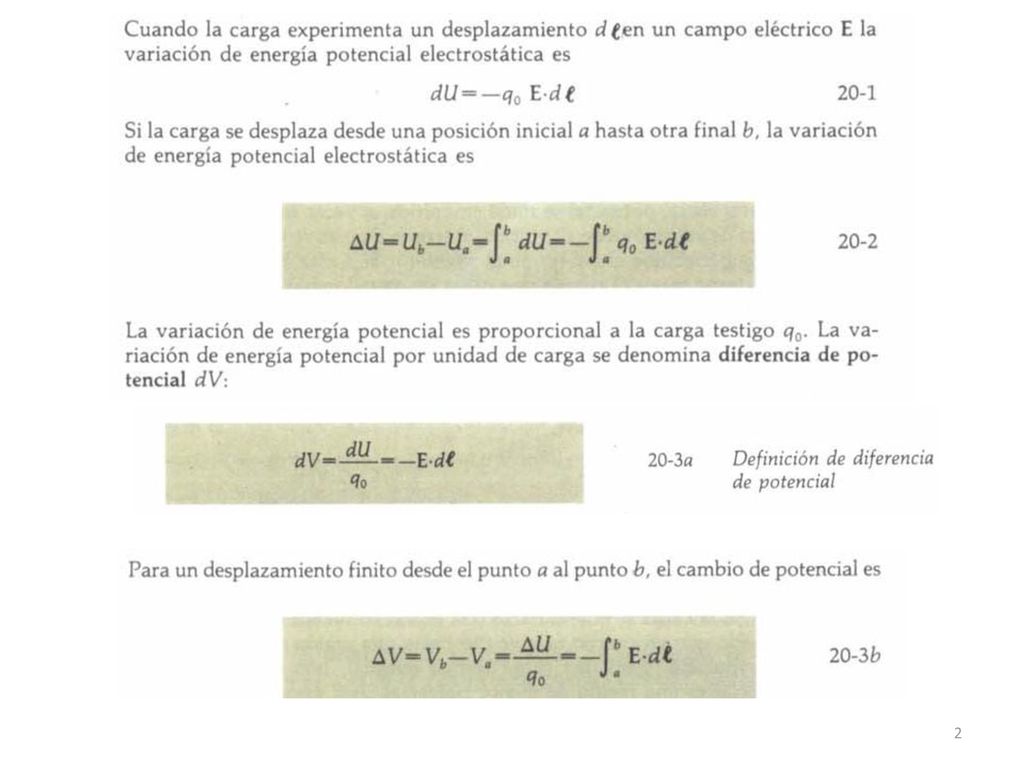

3

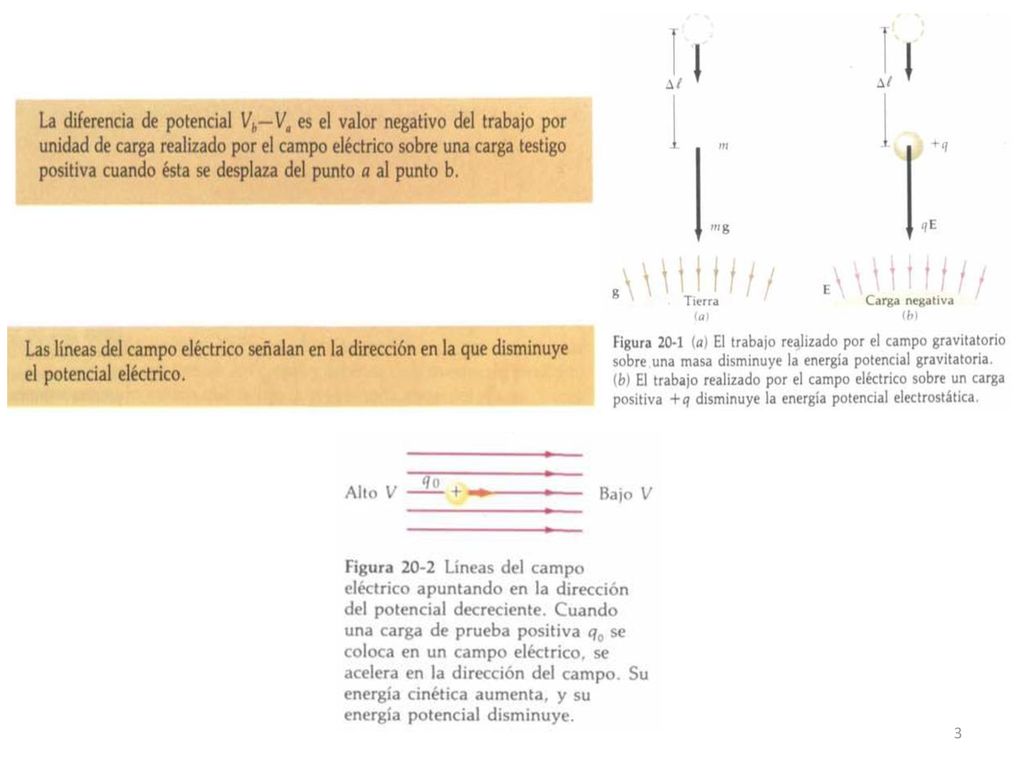

4

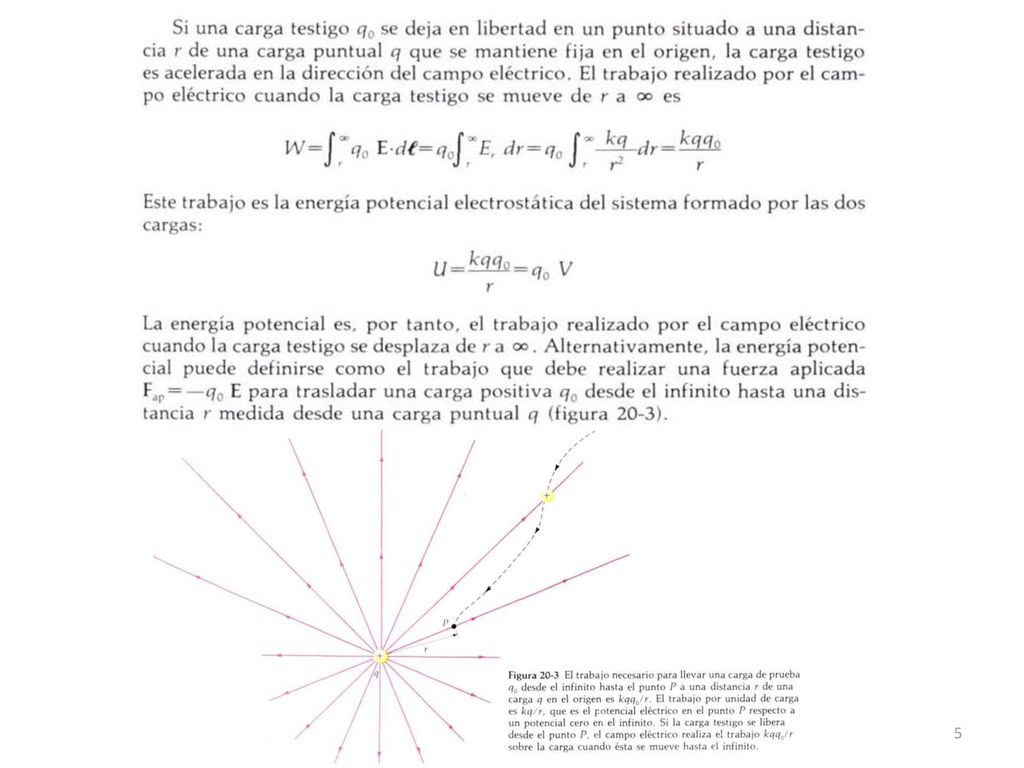

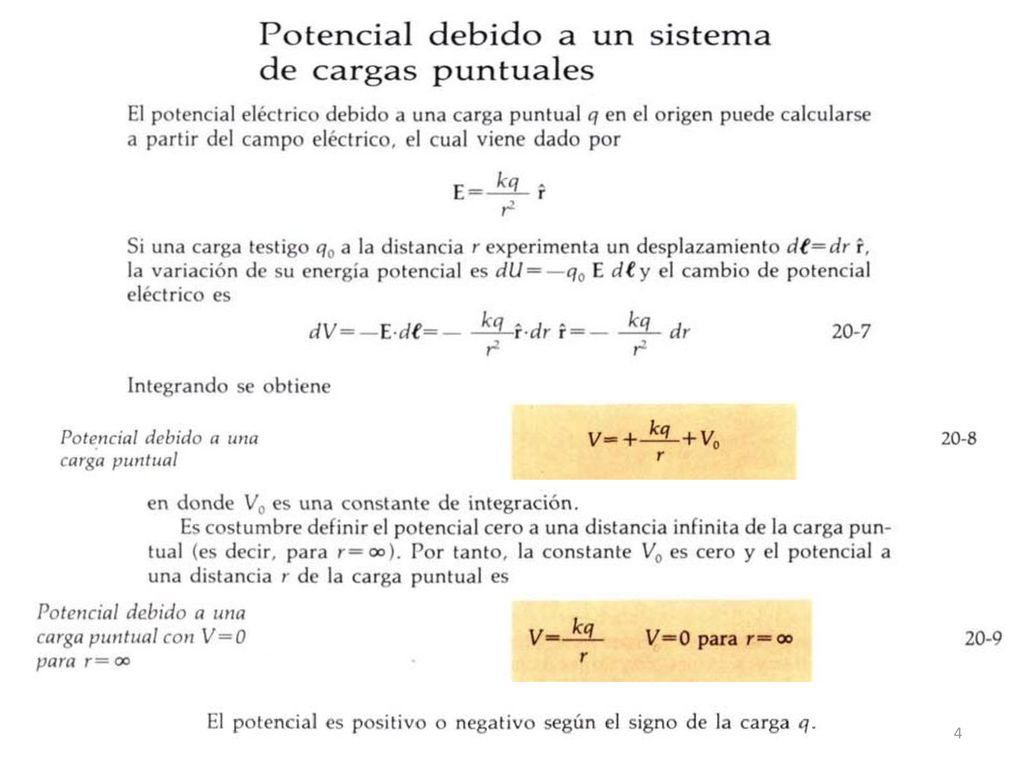

5

6

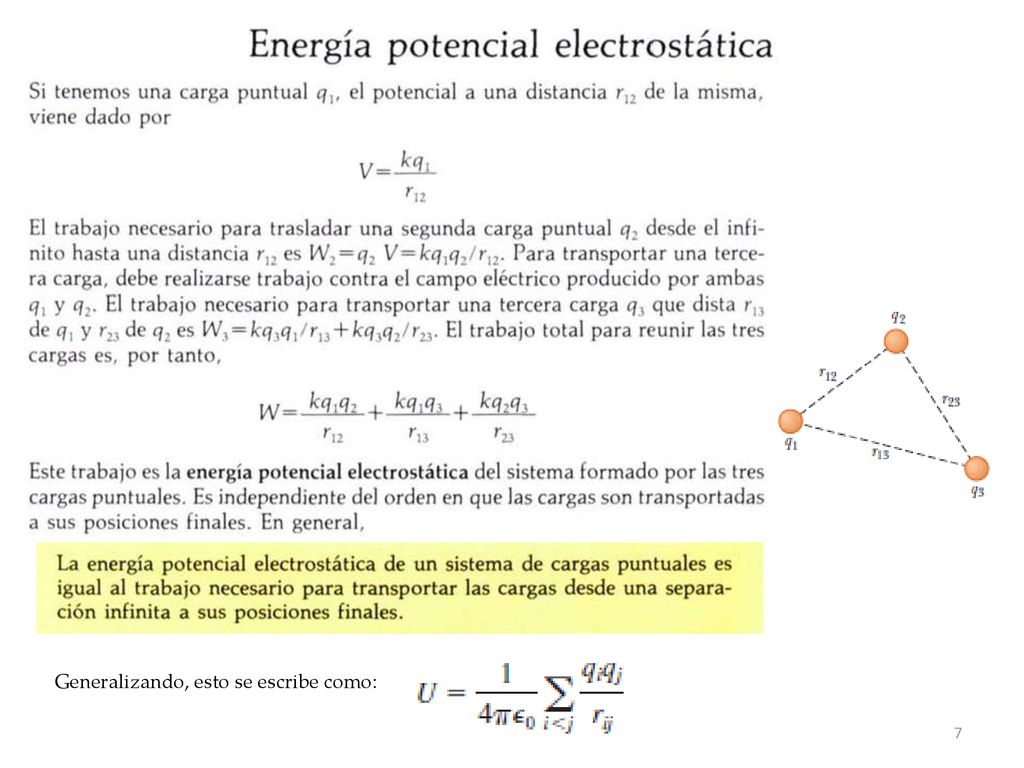

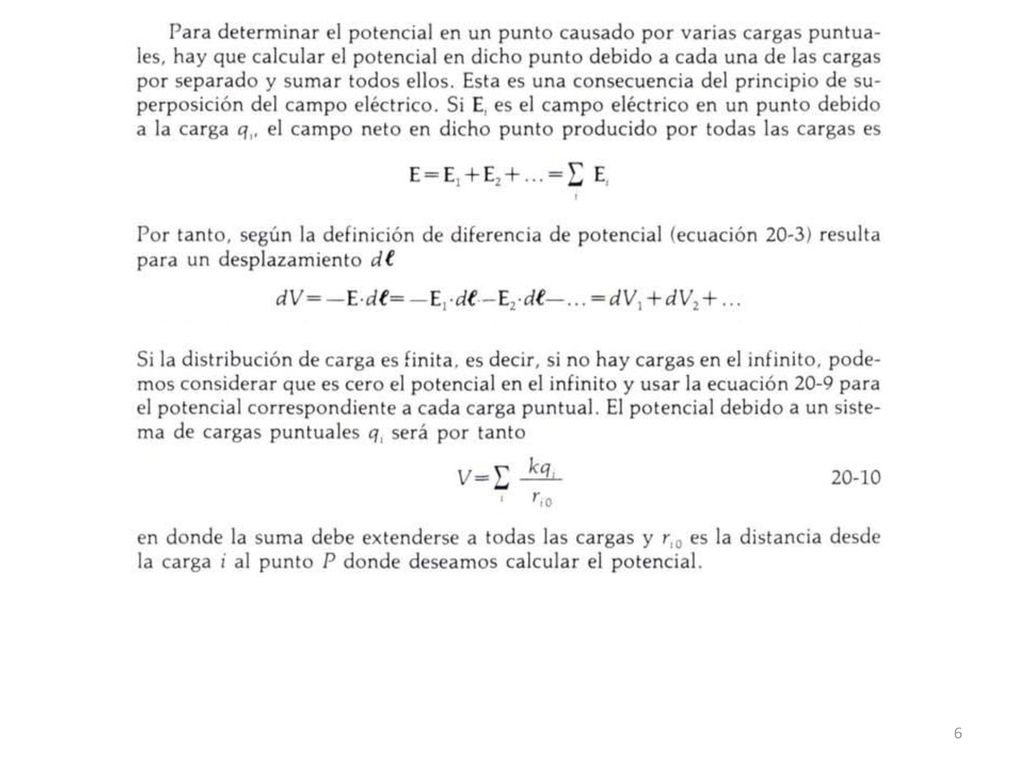

7 Generalizando, esto se escribe como:

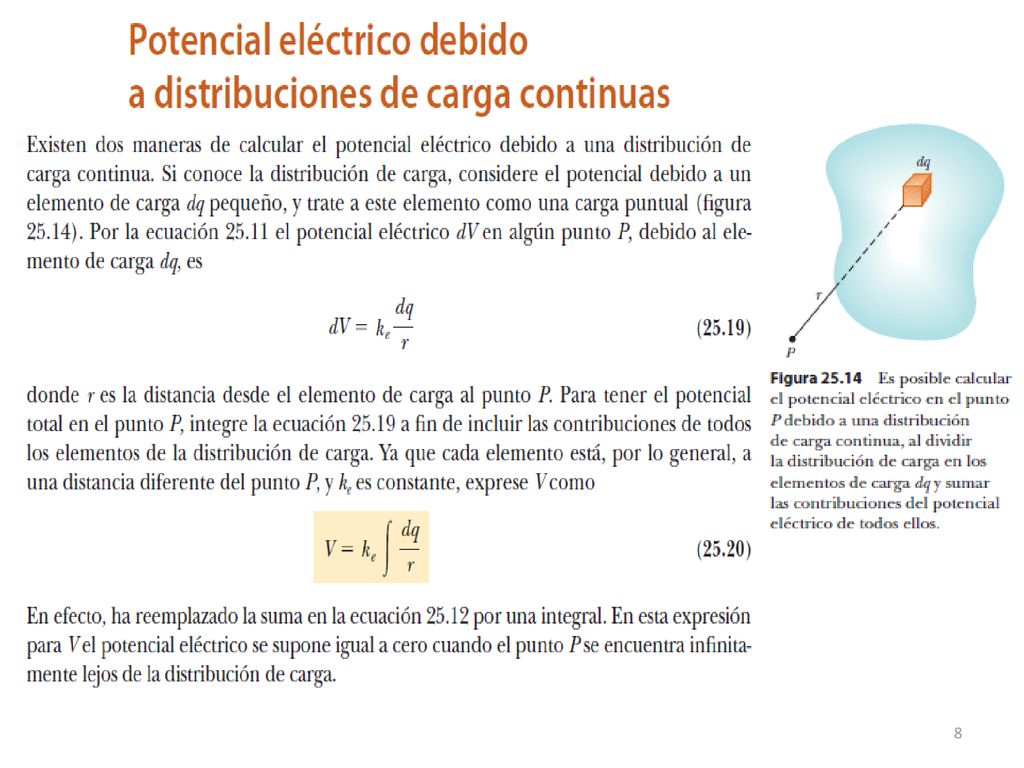

8

9

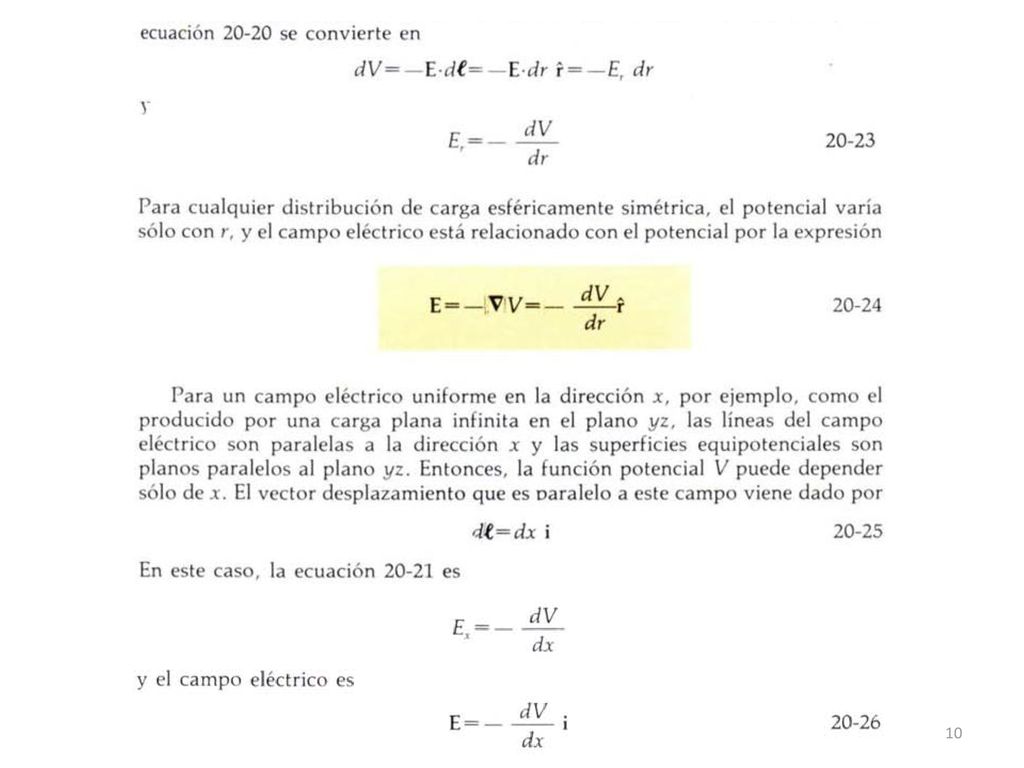

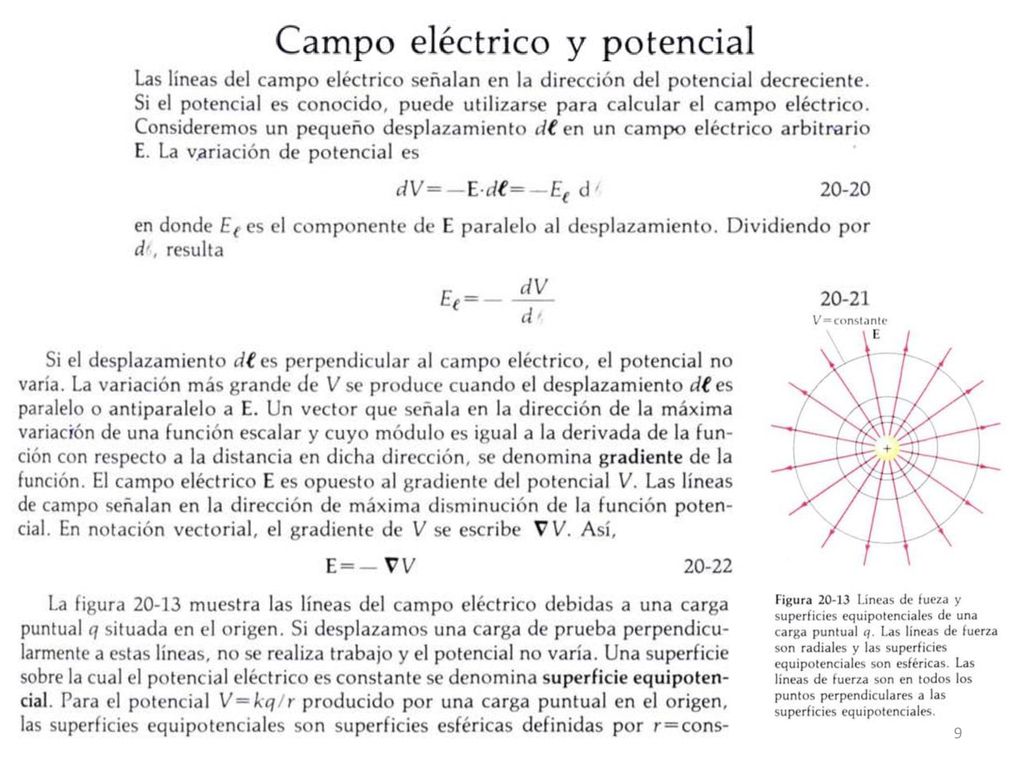

10

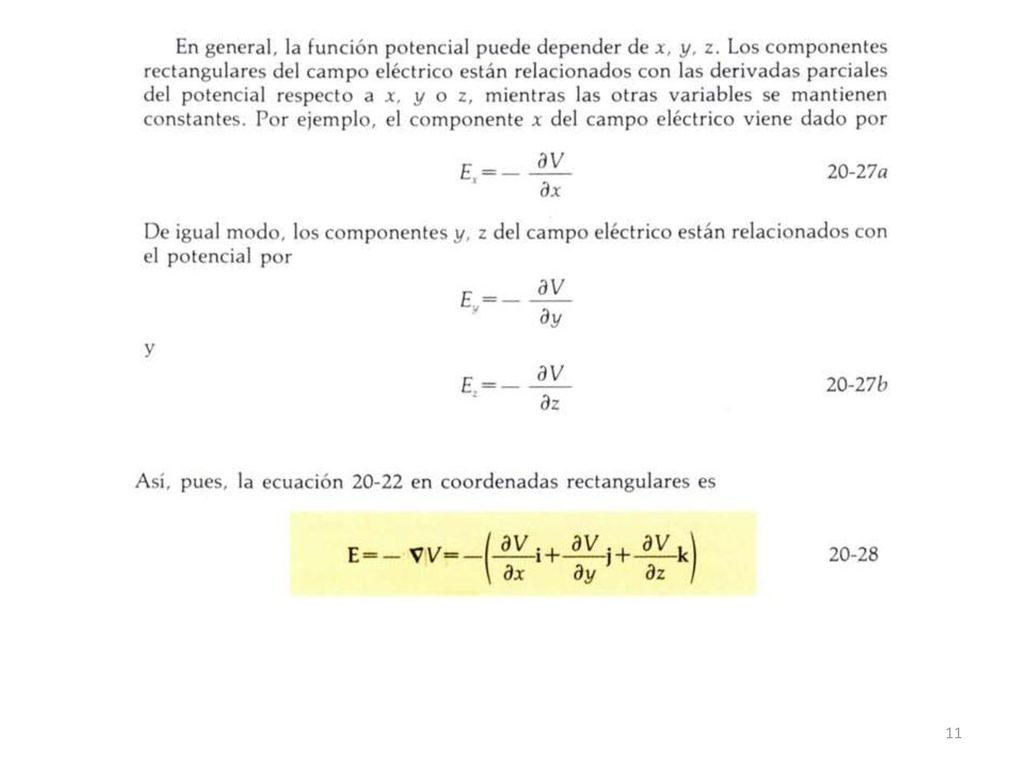

11

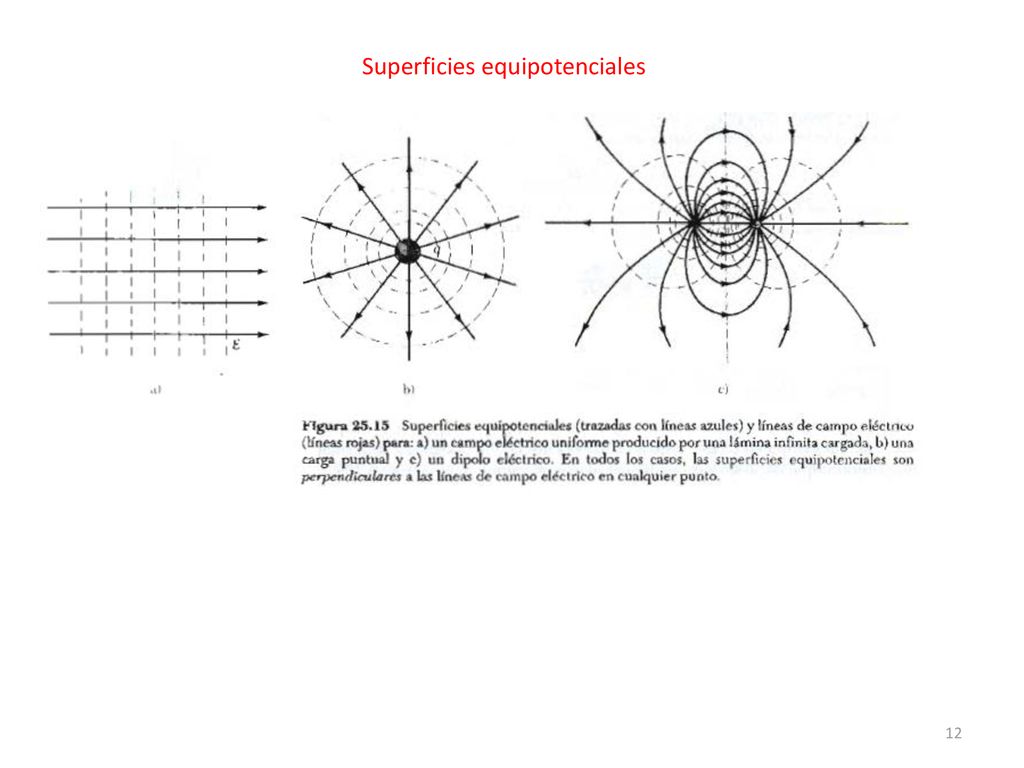

12 Superficies equipotenciales

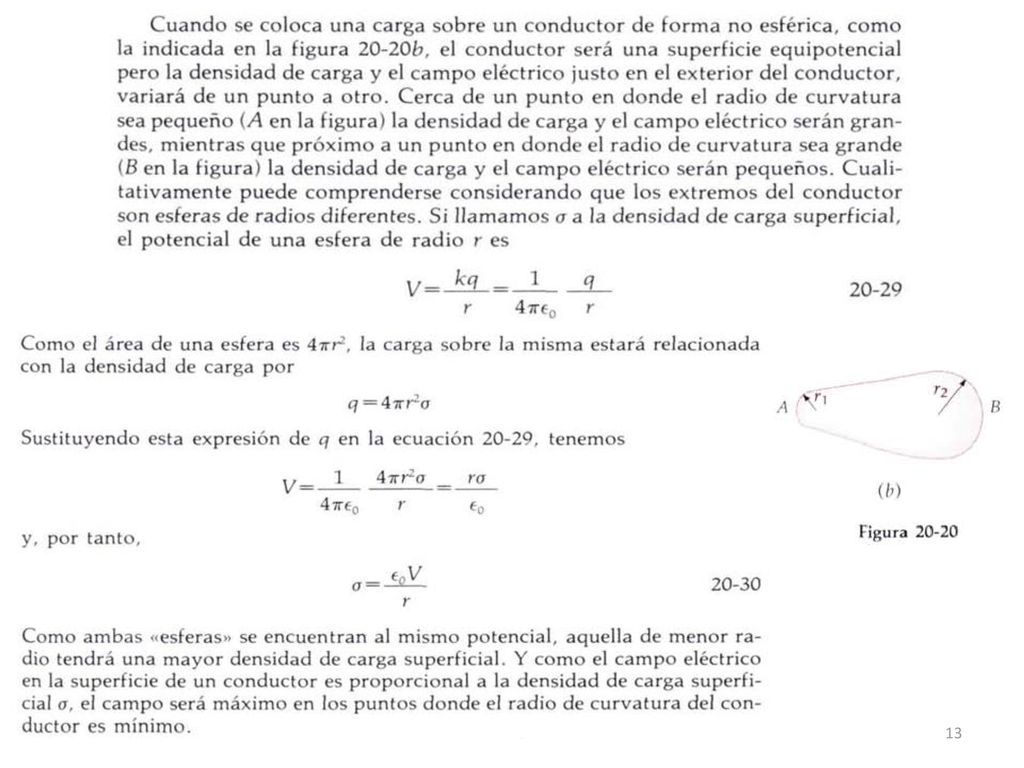

13

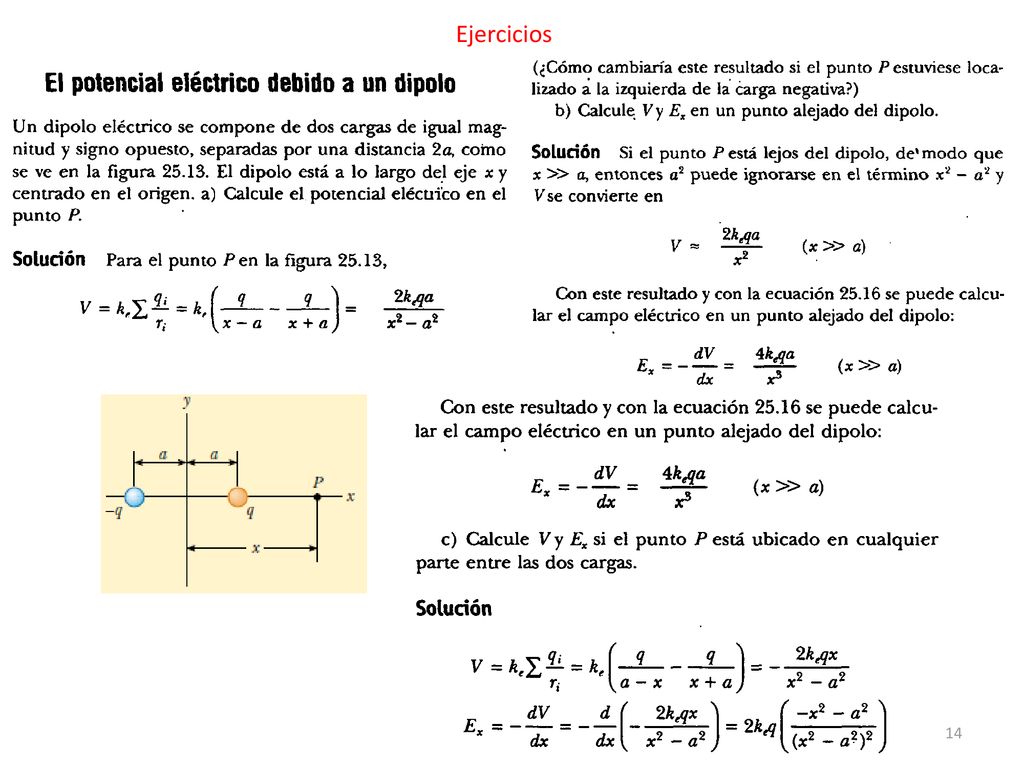

14 Ejercicios

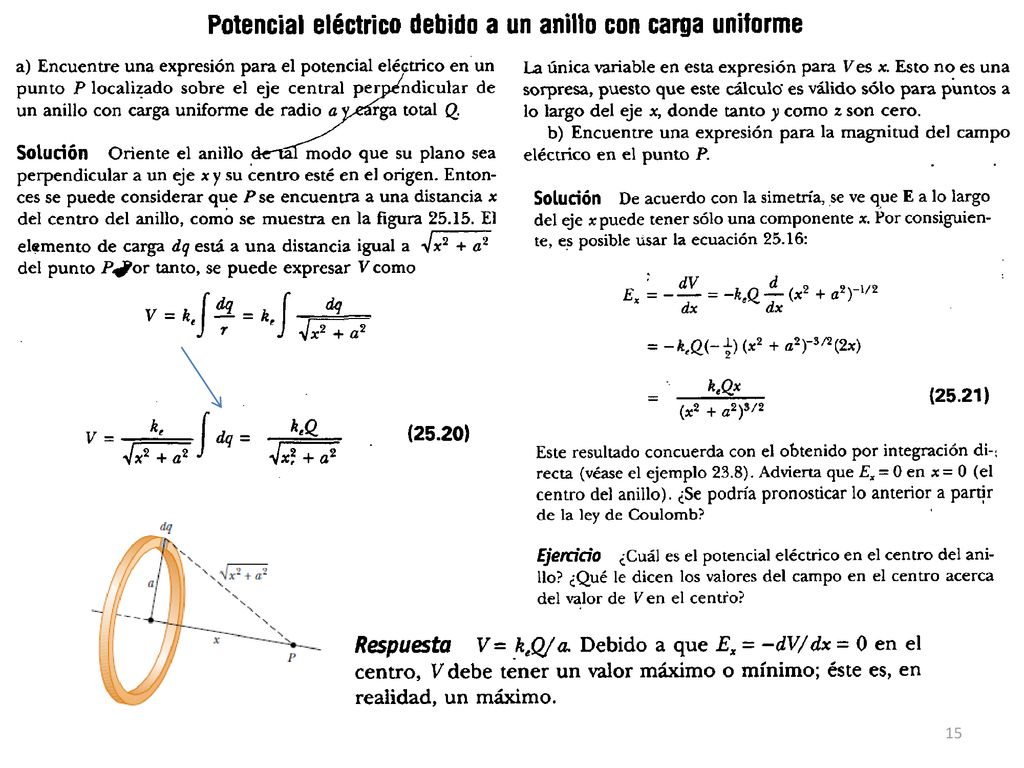

15

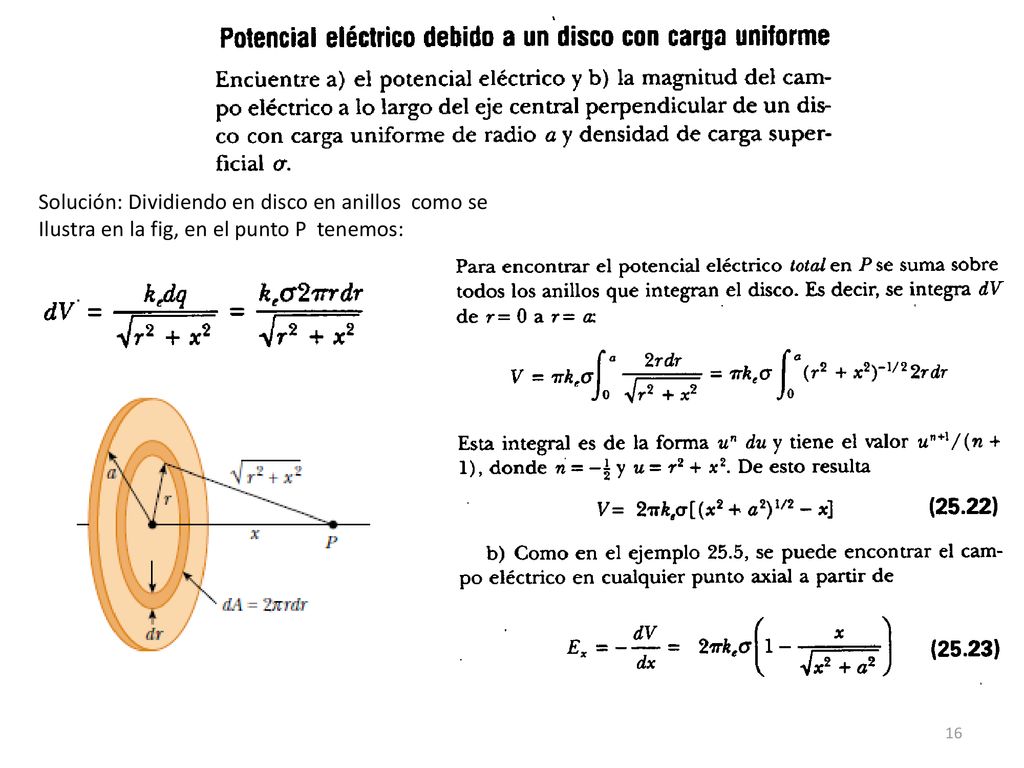

16 Solución: Dividiendo en disco en anillos como se
Ilustra en la fig, en el punto P tenemos:

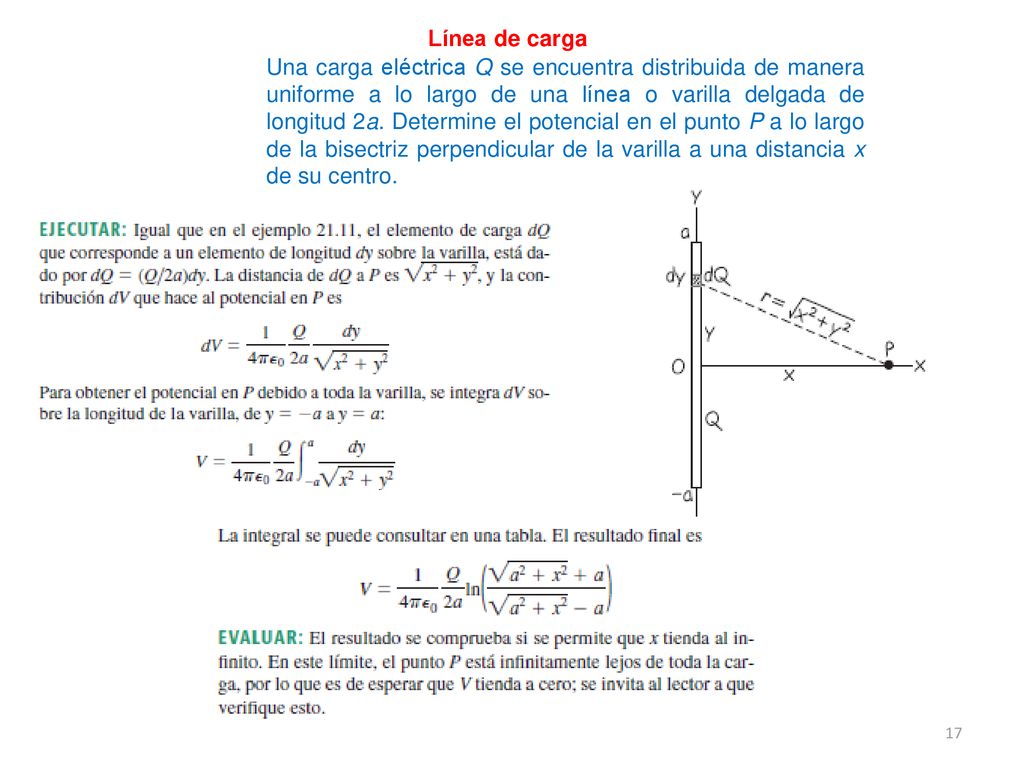

17 Ejemplo Línea de carga Una carga eléctrica Q se encuentra distribuida de manera uniforme a lo largo de una línea o varilla delgada de longitud 2a. Determine el potencial en el punto P a lo largo de la bisectriz perpendicular de la varilla a una distancia x de su centro.

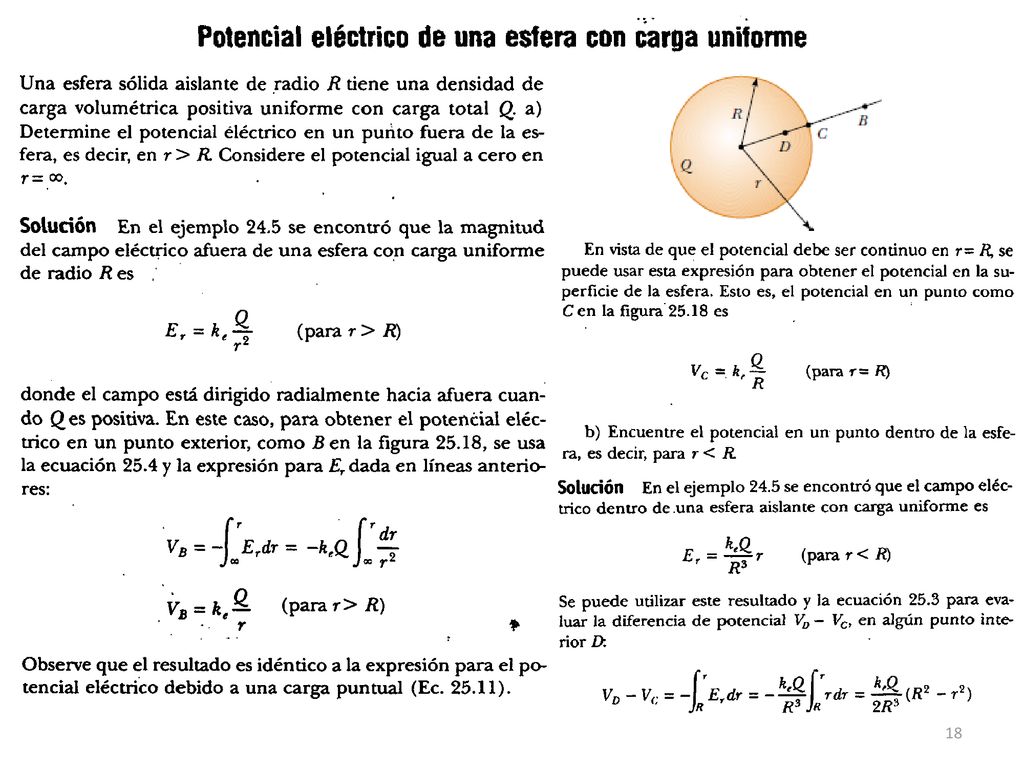

18

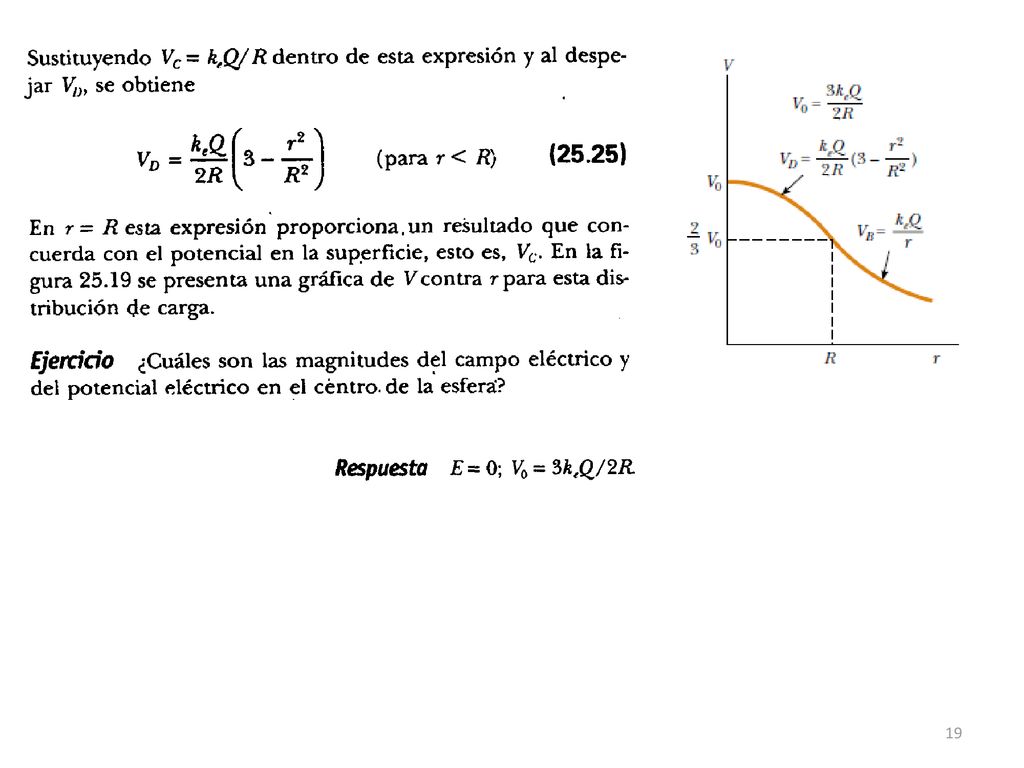

19
