Espectrometría de Masas

Presentación del tema: "Espectrometría de Masas"— Transcripción de la presentación:

1 Espectrometría de Masas

2

3

4

5

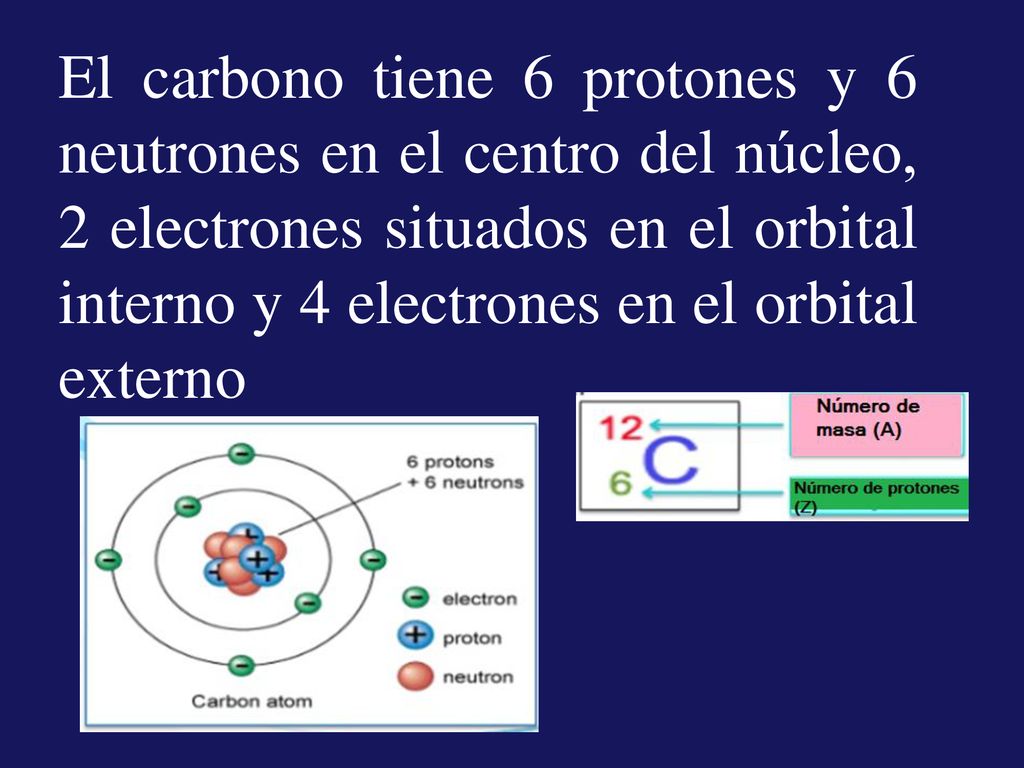

6 El carbono tiene 6 protones y 6 neutrones en el centro del núcleo, 2 electrones situados en el orbital interno y 4 electrones en el orbital externo

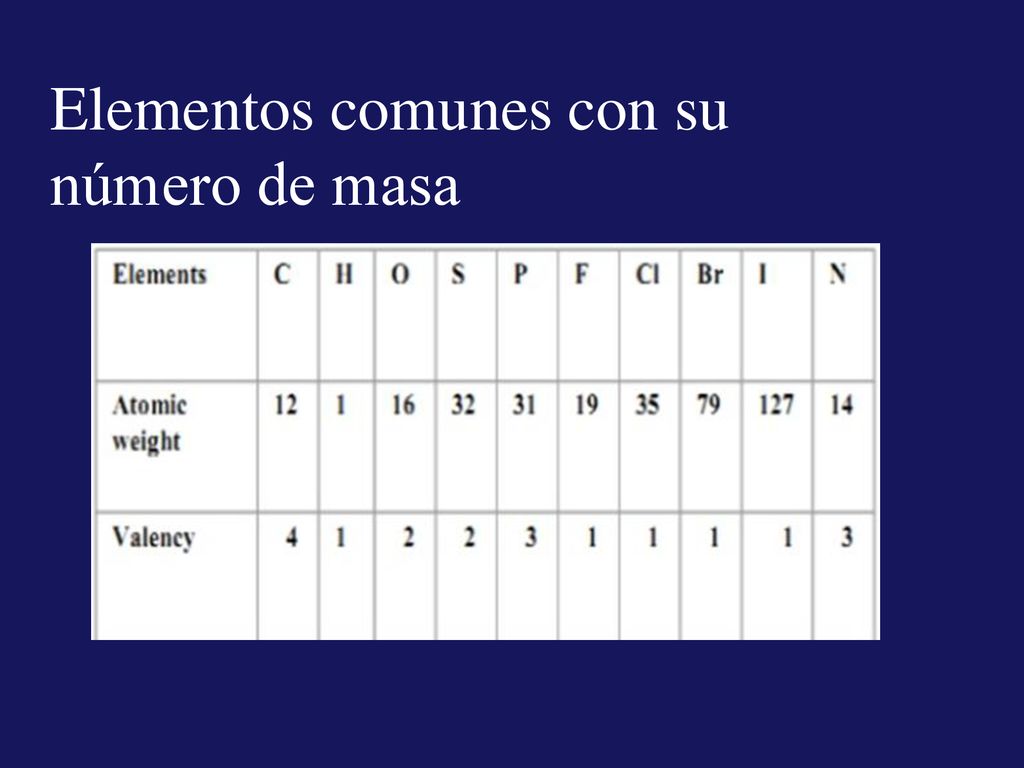

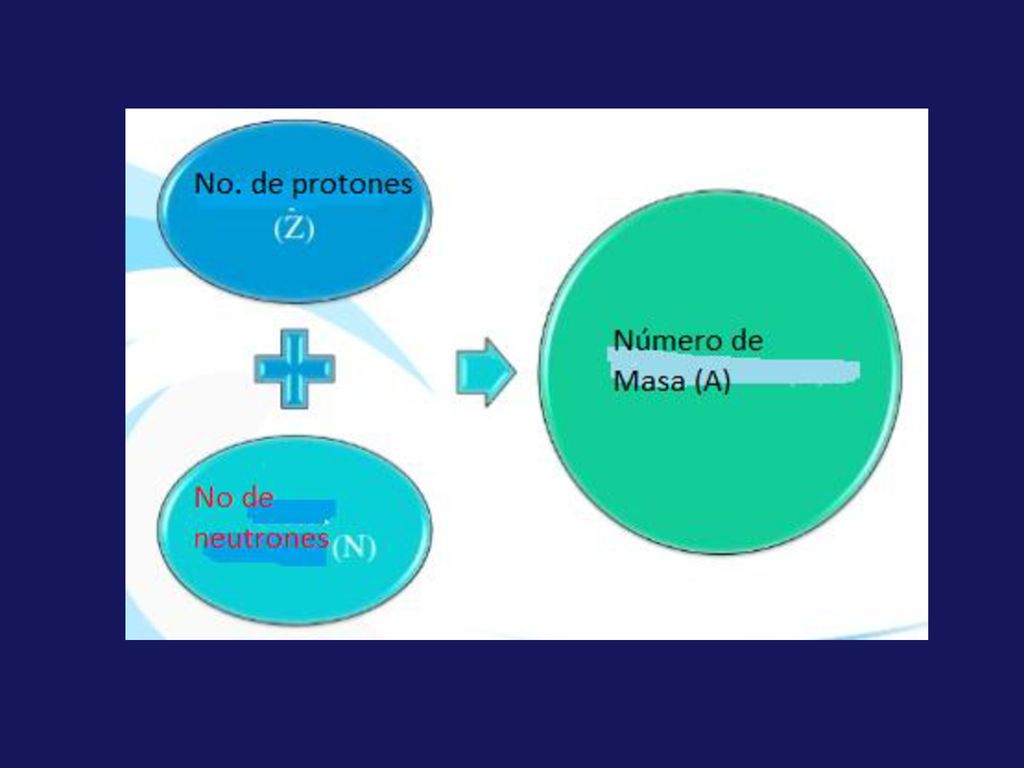

7 Elementos comunes con su número de masa

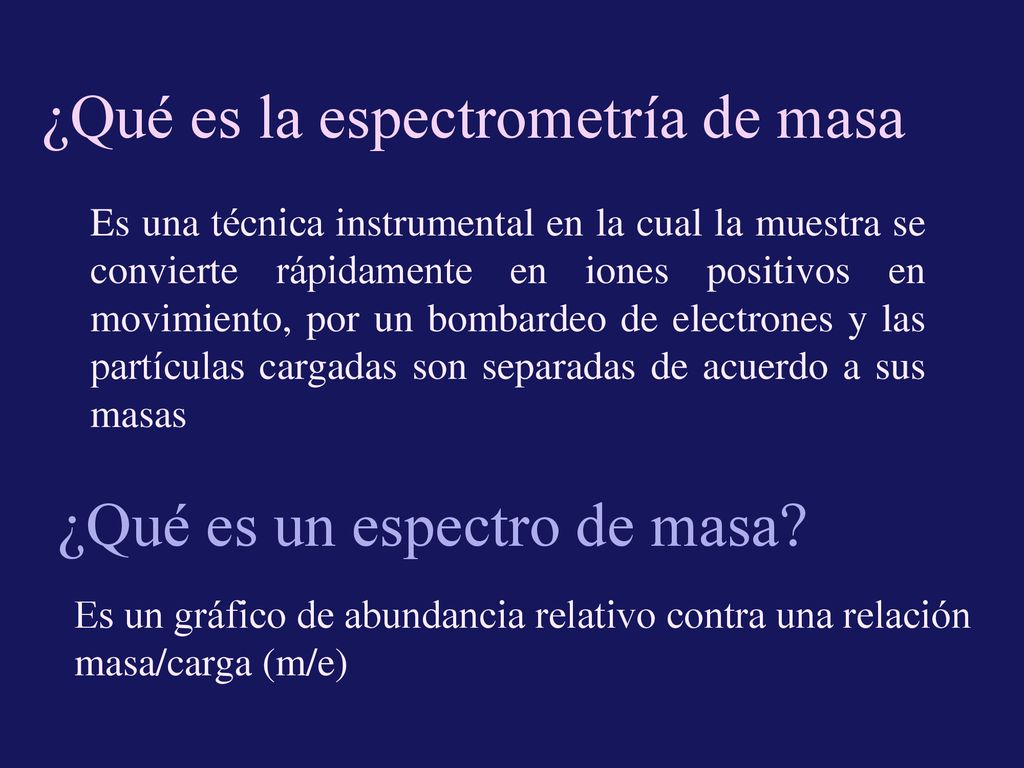

8 ¿Qué es la espectrometría de masa
Es una técnica instrumental en la cual la muestra se convierte rápidamente en iones positivos en movimiento, por un bombardeo de electrones y las partículas cargadas son separadas de acuerdo a sus masas ¿Qué es un espectro de masa? Es un gráfico de abundancia relativo contra una relación masa/carga (m/e)

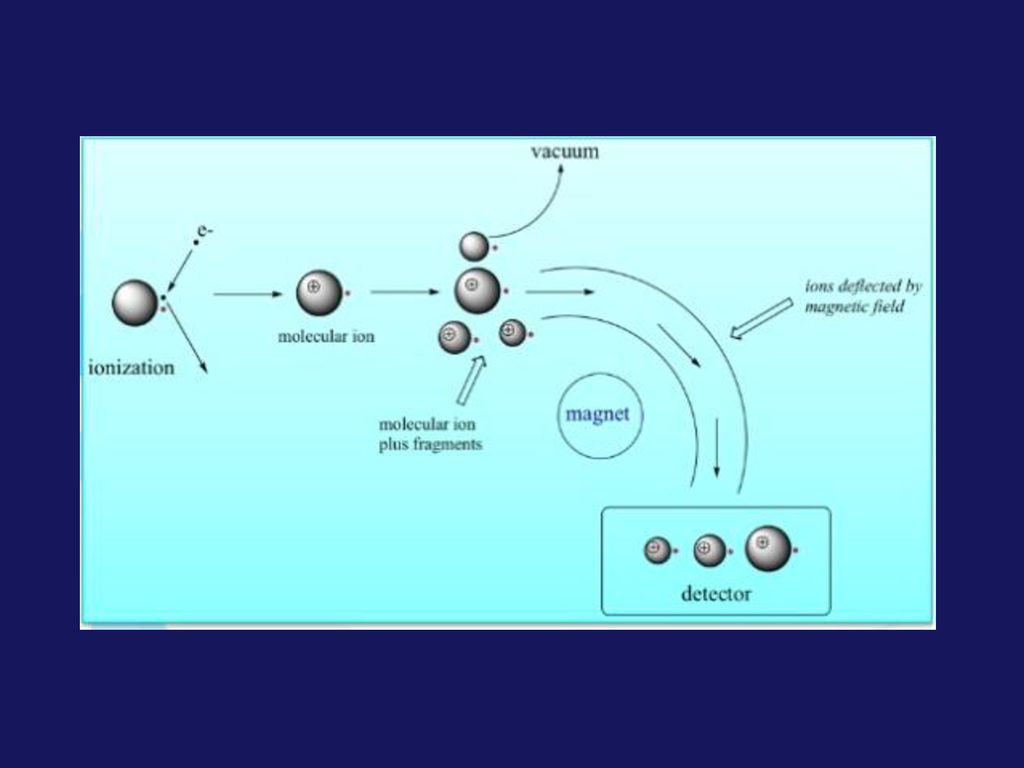

9

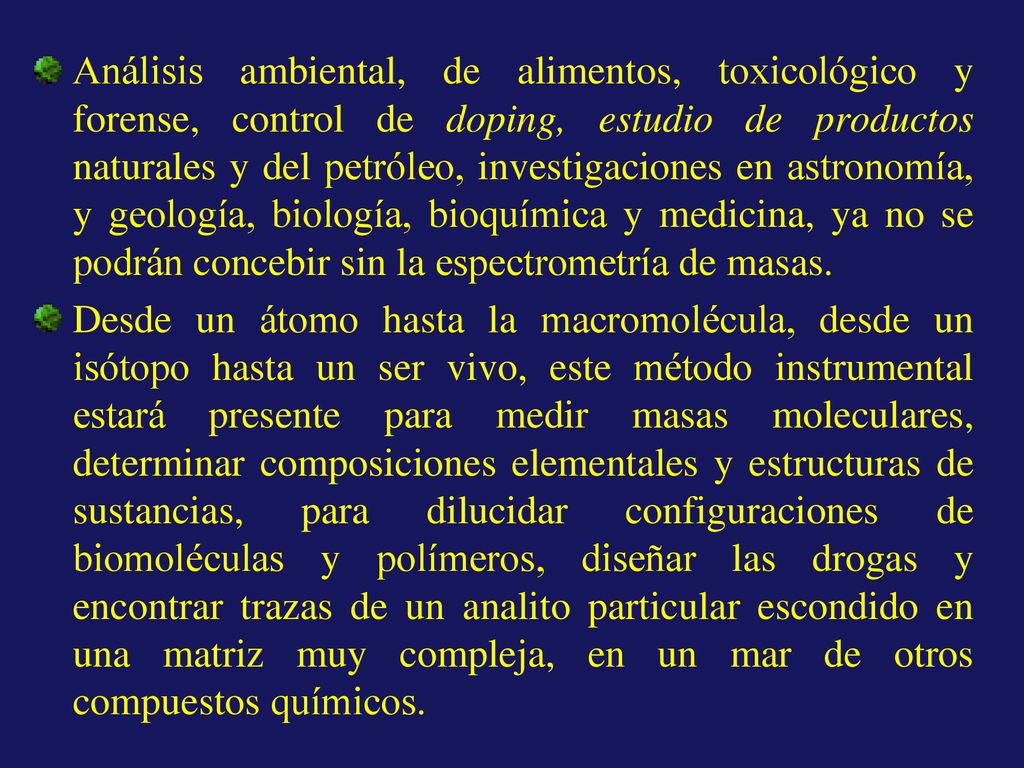

10 Análisis ambiental, de alimentos, toxicológico y forense, control de doping, estudio de productos naturales y del petróleo, investigaciones en astronomía, y geología, biología, bioquímica y medicina, ya no se podrán concebir sin la espectrometría de masas. Desde un átomo hasta la macromolécula, desde un isótopo hasta un ser vivo, este método instrumental estará presente para medir masas moleculares, determinar composiciones elementales y estructuras de sustancias, para dilucidar configuraciones de biomoléculas y polímeros, diseñar las drogas y encontrar trazas de un analito particular escondido en una matriz muy compleja, en un mar de otros compuestos químicos.

11 Tres principio detrás de los espectros de masas
Para medir masas moleculares relativas Conocer la fragmentación de las moléculas Comparación de los espectros de masas con compuestos conocidos

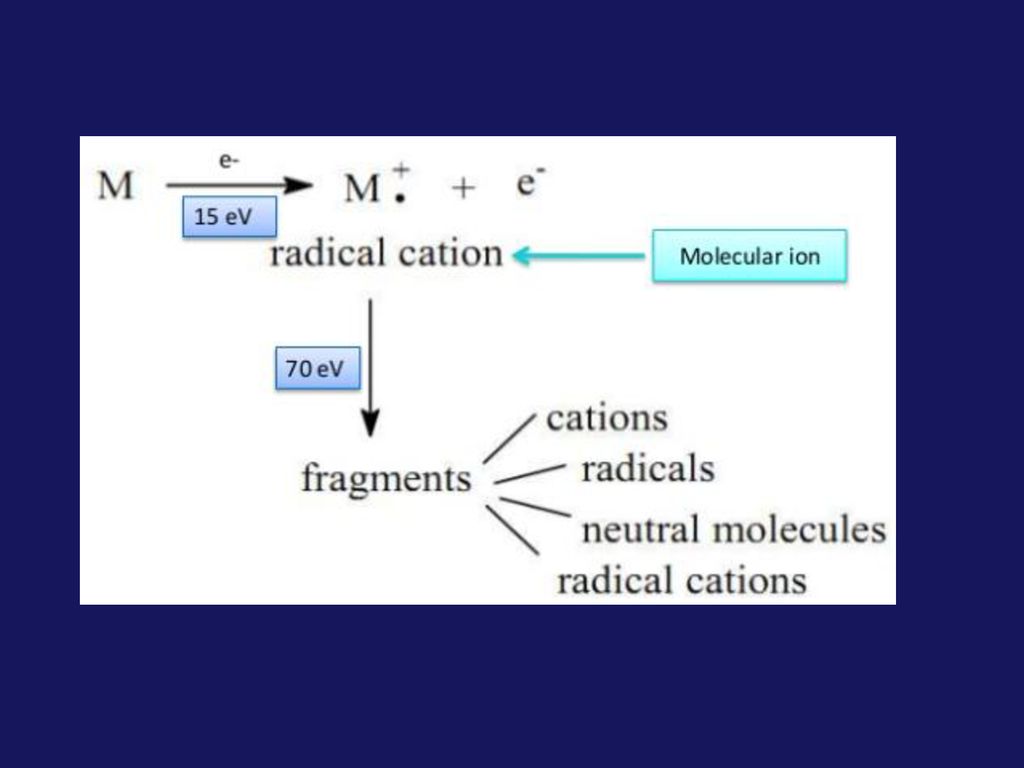

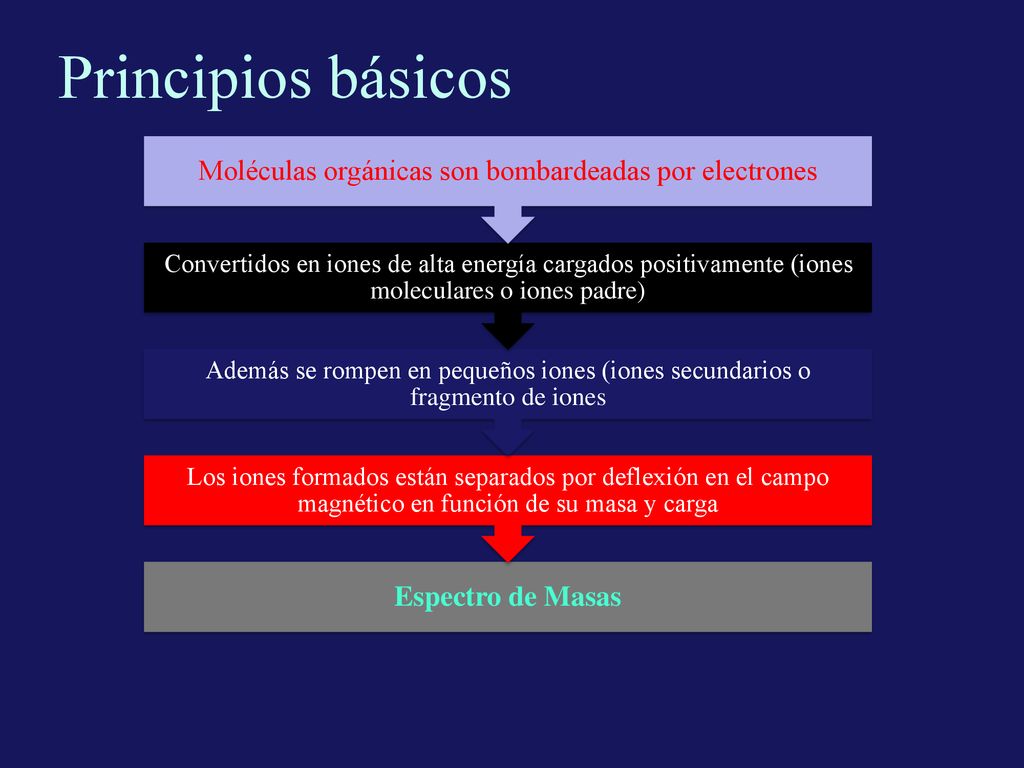

12 Moléculas orgánicas son bombardeadas por electrones
Principios básicos Espectro de Masas Los iones formados están separados por deflexión en el campo magnético en función de su masa y carga Además se rompen en pequeños iones (iones secundarios o fragmento de iones Convertidos en iones de alta energía cargados positivamente (iones moleculares o iones padre) Moléculas orgánicas son bombardeadas por electrones

13

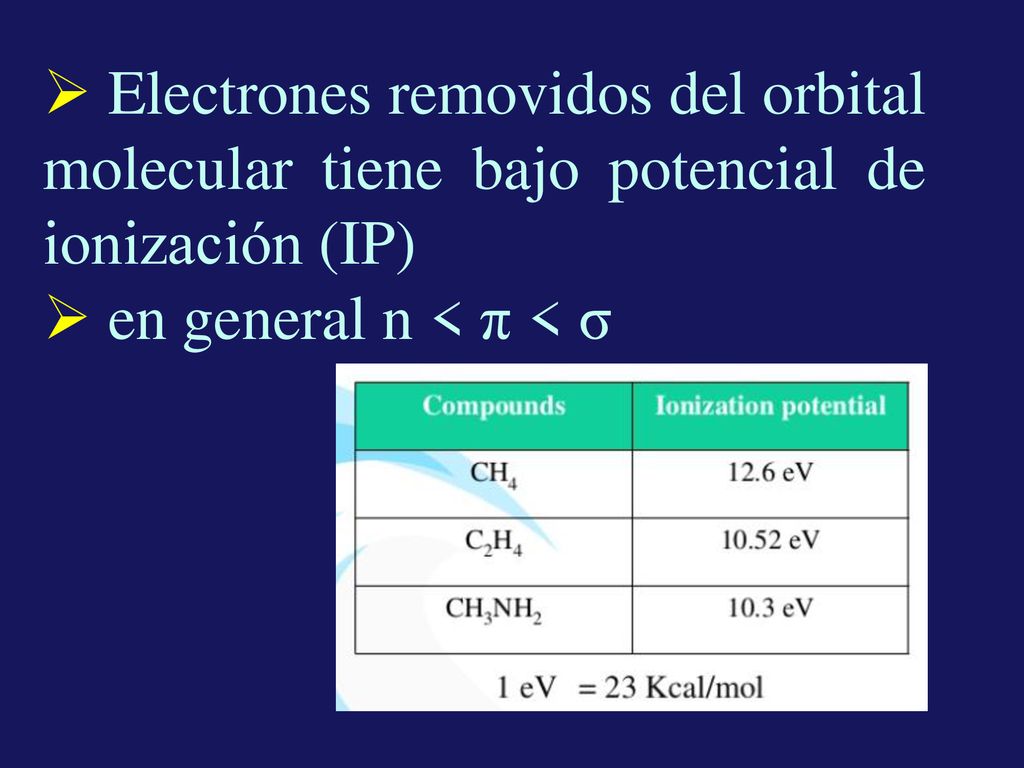

14 Electrones removidos del orbital molecular tiene bajo potencial de ionización (IP)
en general n < π < σ

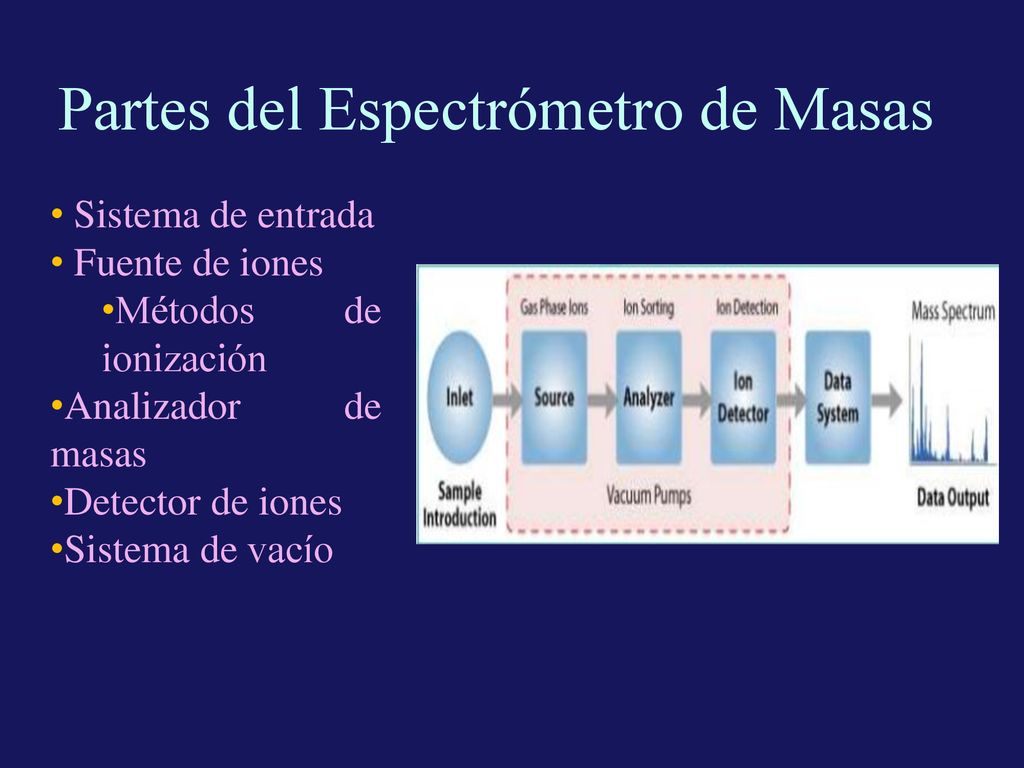

15 Partes del Espectrómetro de Masas
Sistema de entrada Fuente de iones Métodos de ionización Analizador de masas Detector de iones Sistema de vacío

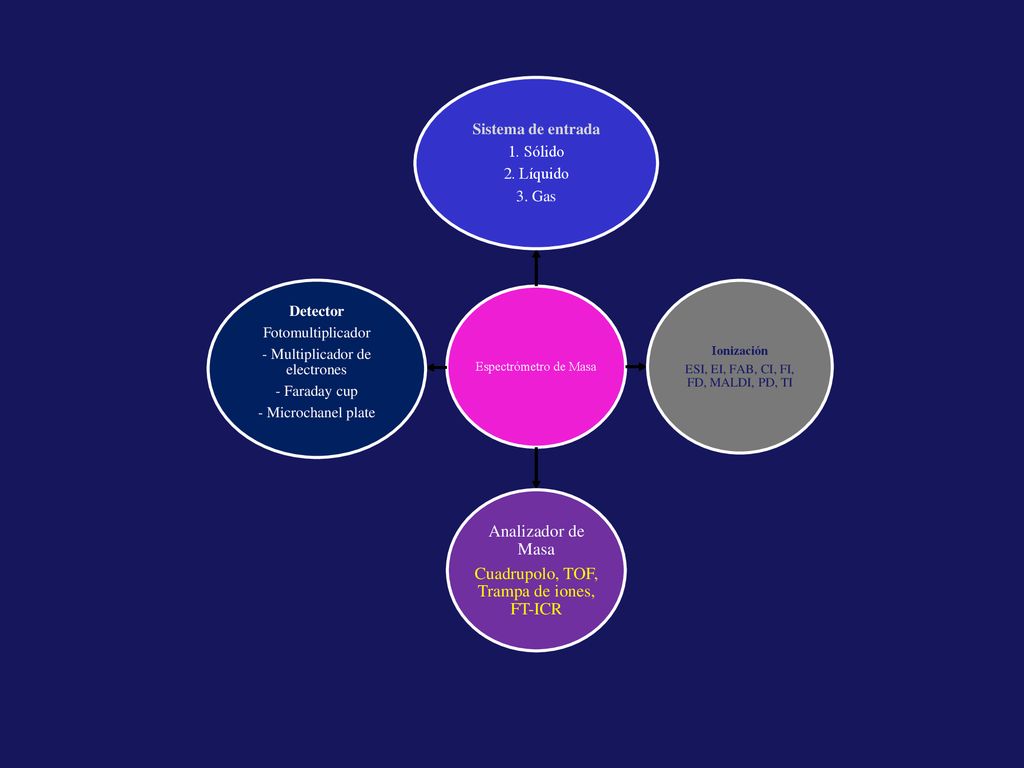

16 Cuadrupolo, TOF, Trampa de iones, FT-ICR
Espectrómetro de Masa Sistema de entrada 1. Sólido 2. Líquido 3. Gas Ionización ESI, EI, FAB, CI, FI, FD, MALDI, PD, TI Analizador de Masa Cuadrupolo, TOF, Trampa de iones, FT-ICR Detector Fotomultiplicador - Multiplicador de electrones - Faraday cup - Microchanel plate

17

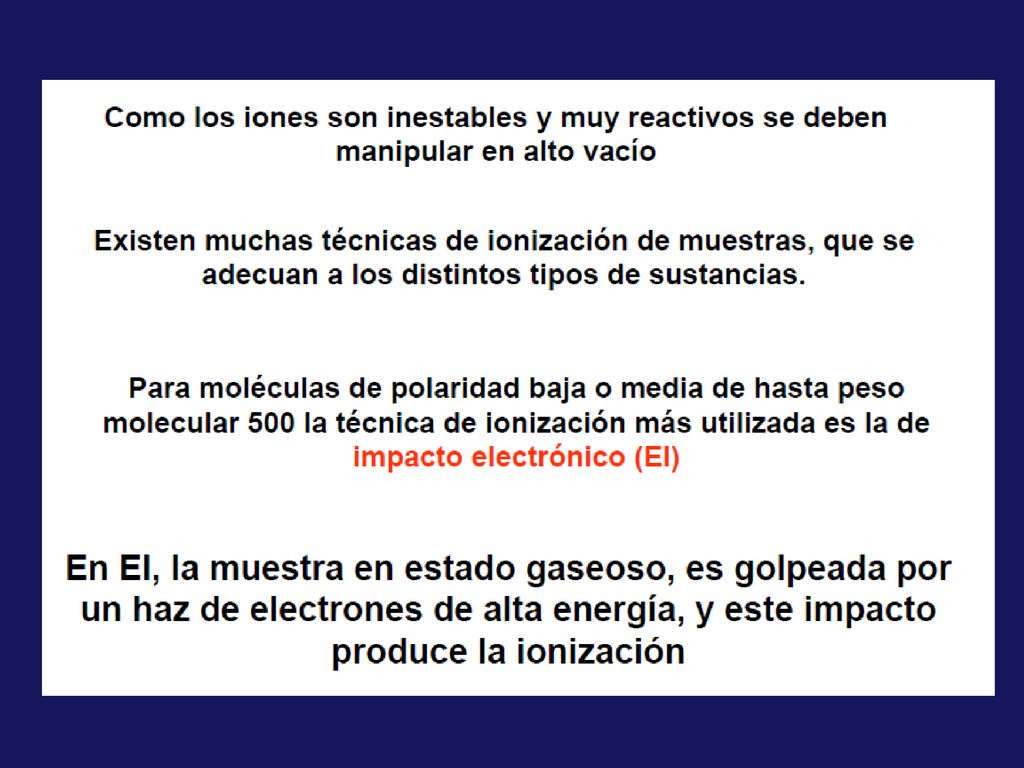

18

19

20

21

22

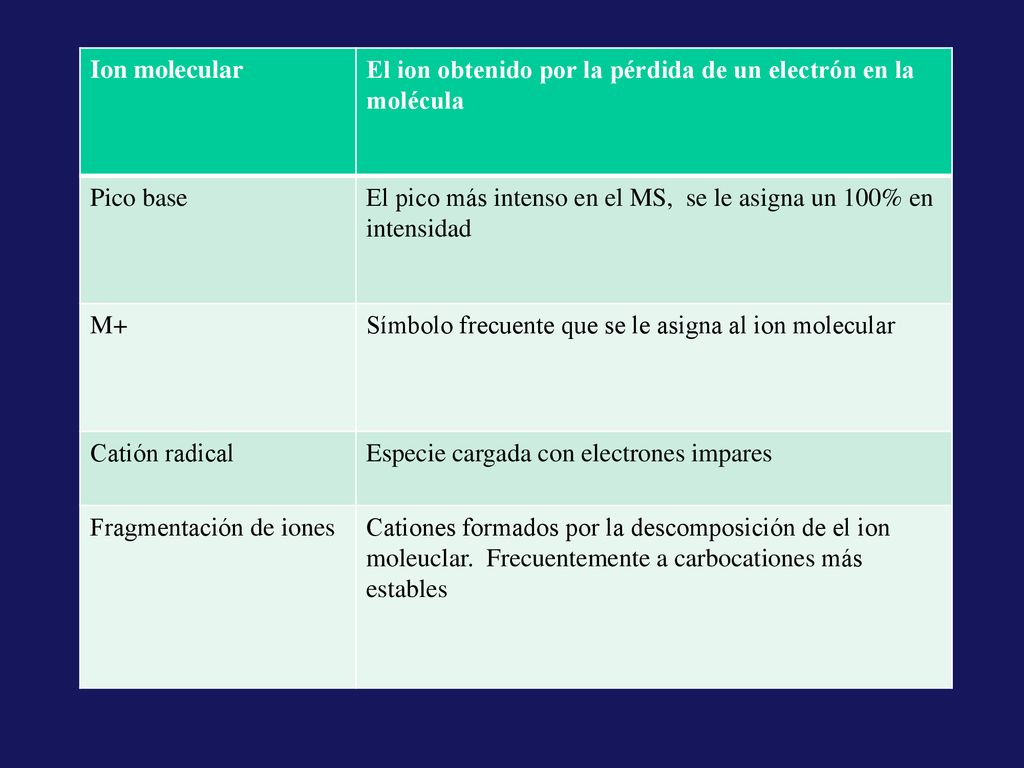

23 Ion molecular El ion obtenido por la pérdida de un electrón en la molécula Pico base El pico más intenso en el MS, se le asigna un 100% en intensidad M+ Símbolo frecuente que se le asigna al ion molecular Catión radical Especie cargada con electrones impares Fragmentación de iones Cationes formados por la descomposición de el ion moleuclar. Frecuentemente a carbocationes más estables

24

25

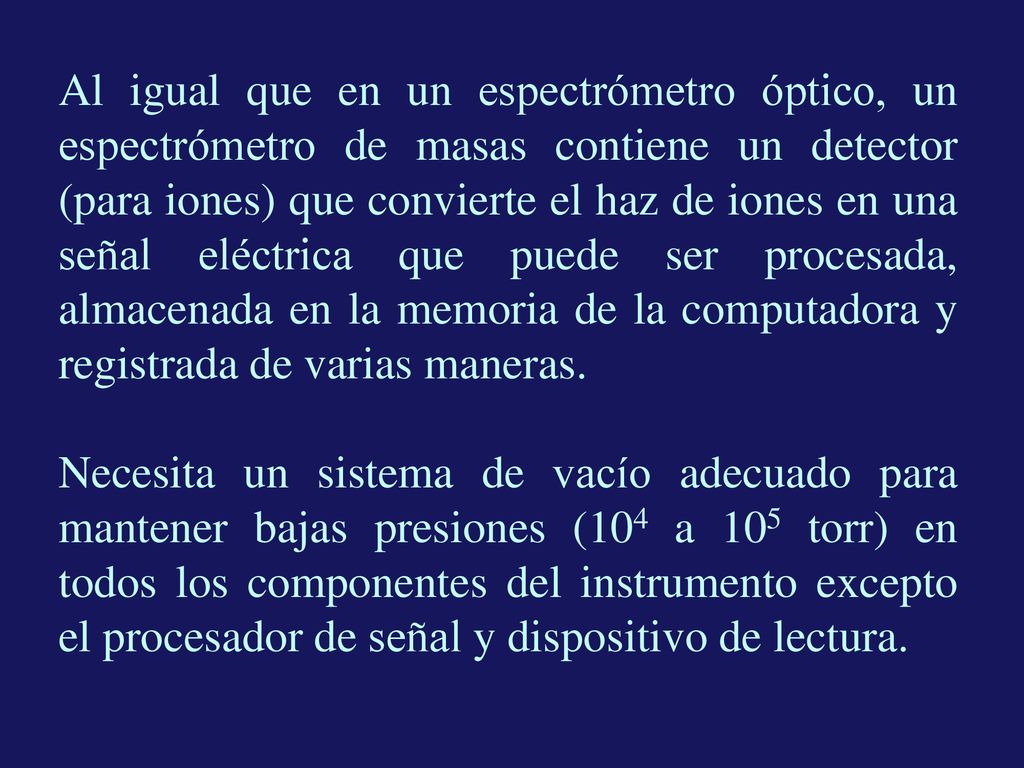

26 Al igual que en un espectrómetro óptico, un espectrómetro de masas contiene un detector (para iones) que convierte el haz de iones en una señal eléctrica que puede ser procesada, almacenada en la memoria de la computadora y registrada de varias maneras. Necesita un sistema de vacío adecuado para mantener bajas presiones (104 a 105 torr) en todos los componentes del instrumento excepto el procesador de señal y dispositivo de lectura.

27

28

29

30

31

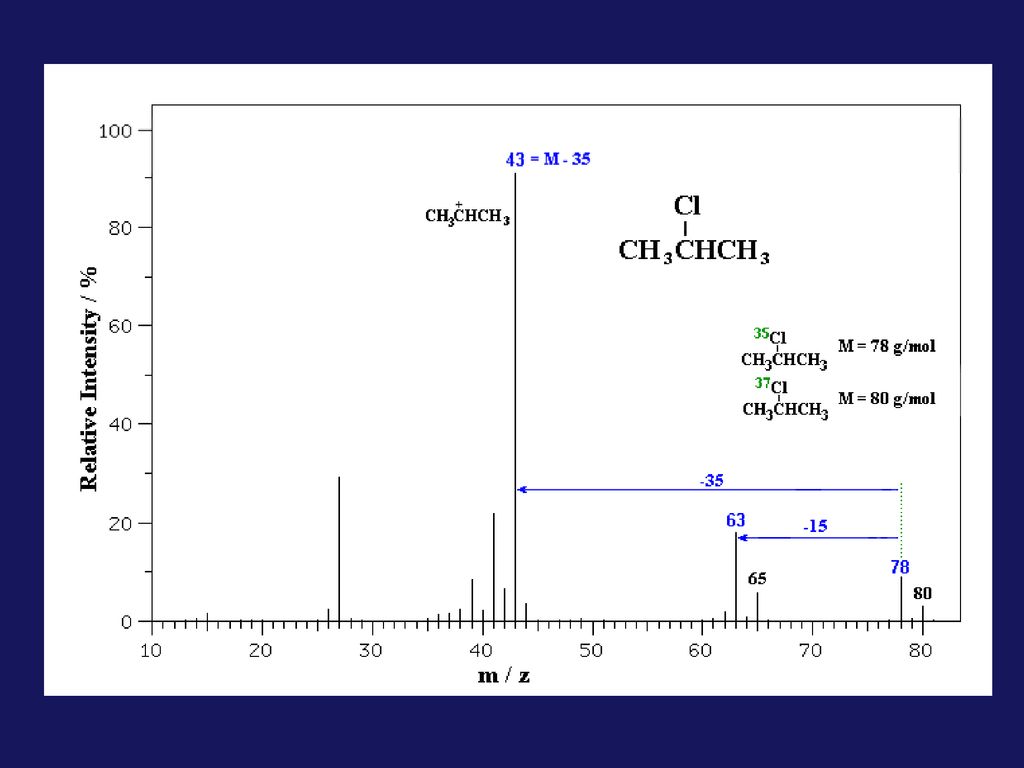

32

33

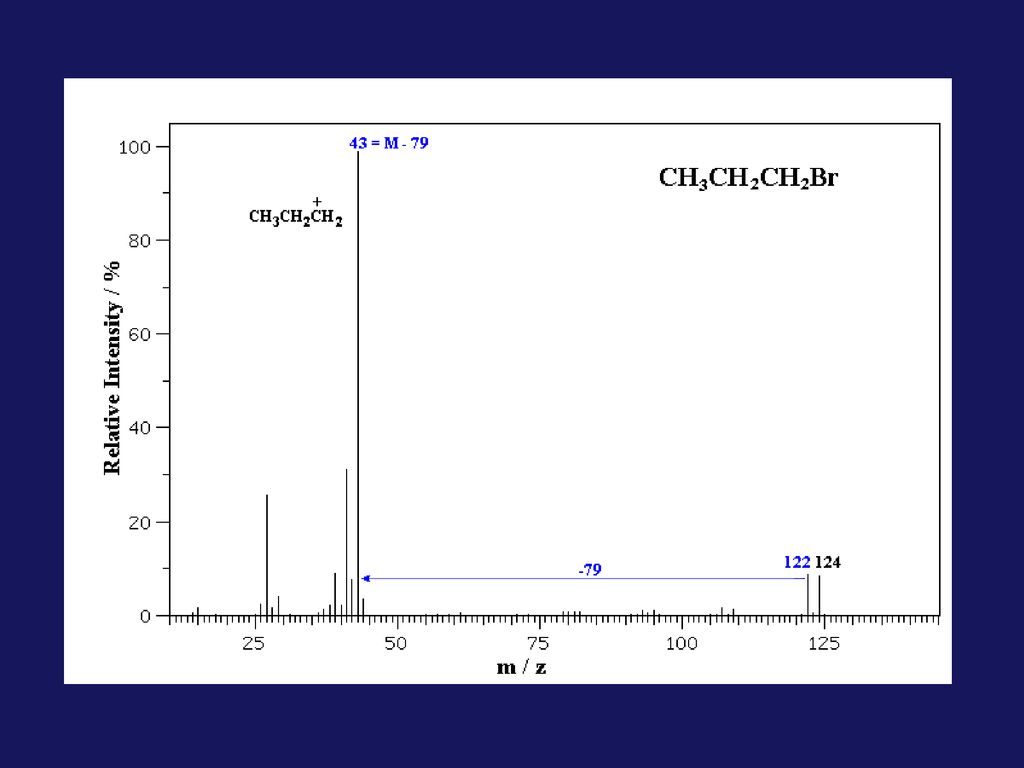

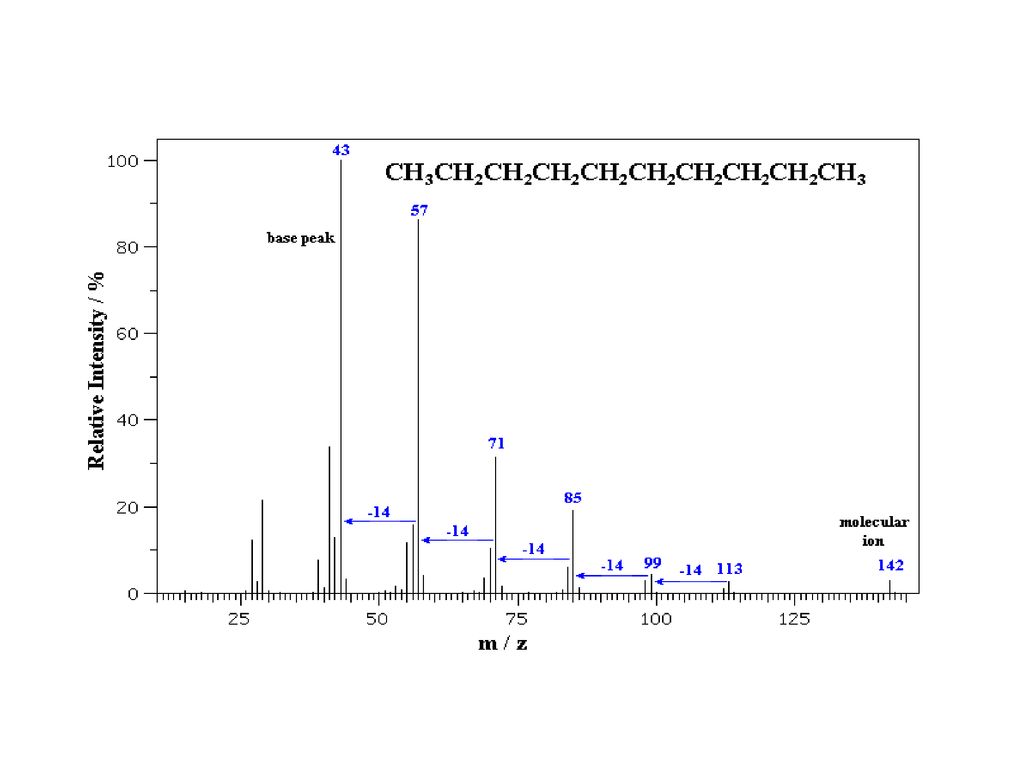

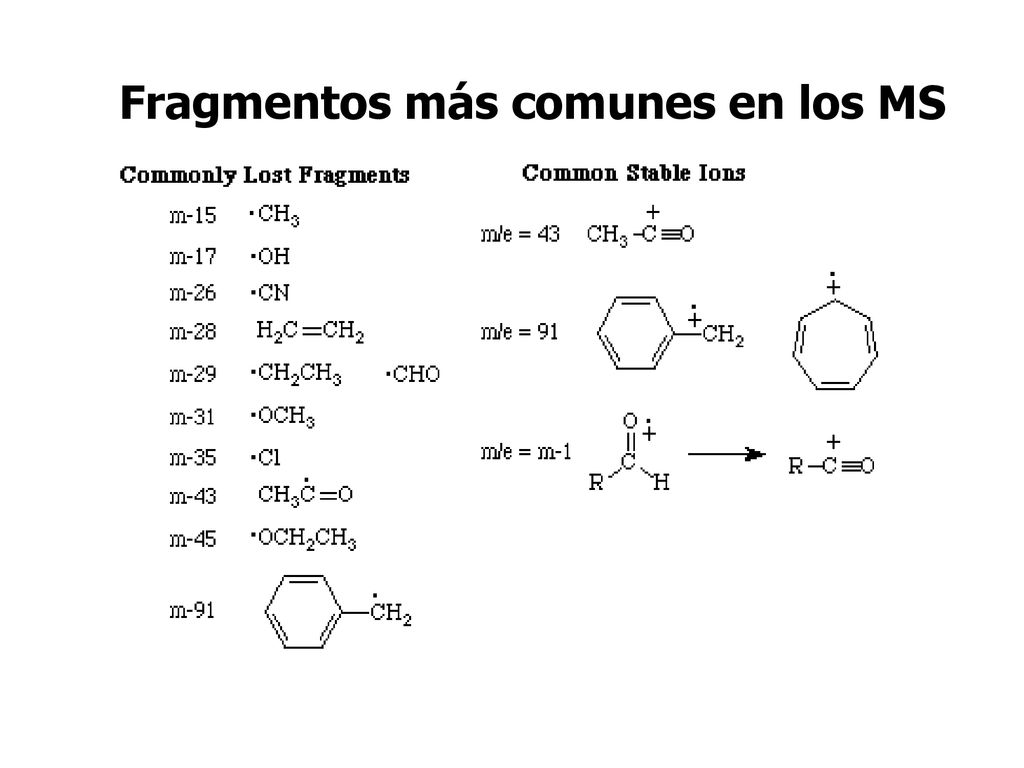

34 Fragmentos más comunes en los MS


35

36

37

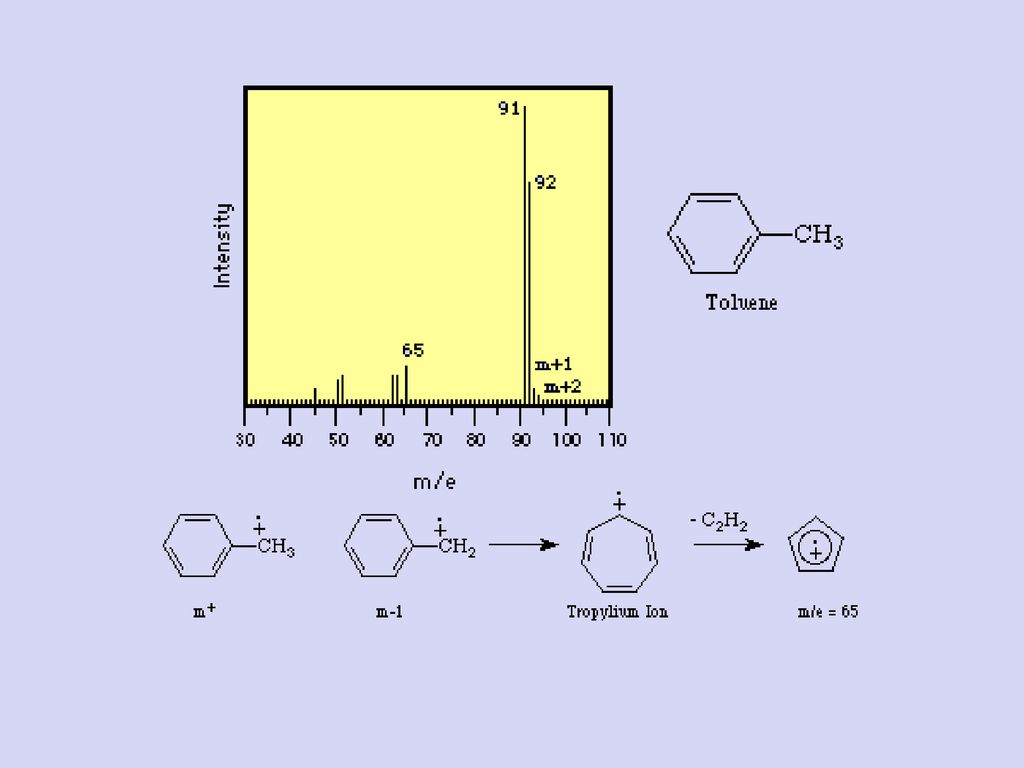

38

39

40
