Bero-transmisioaren aplikazioak
2

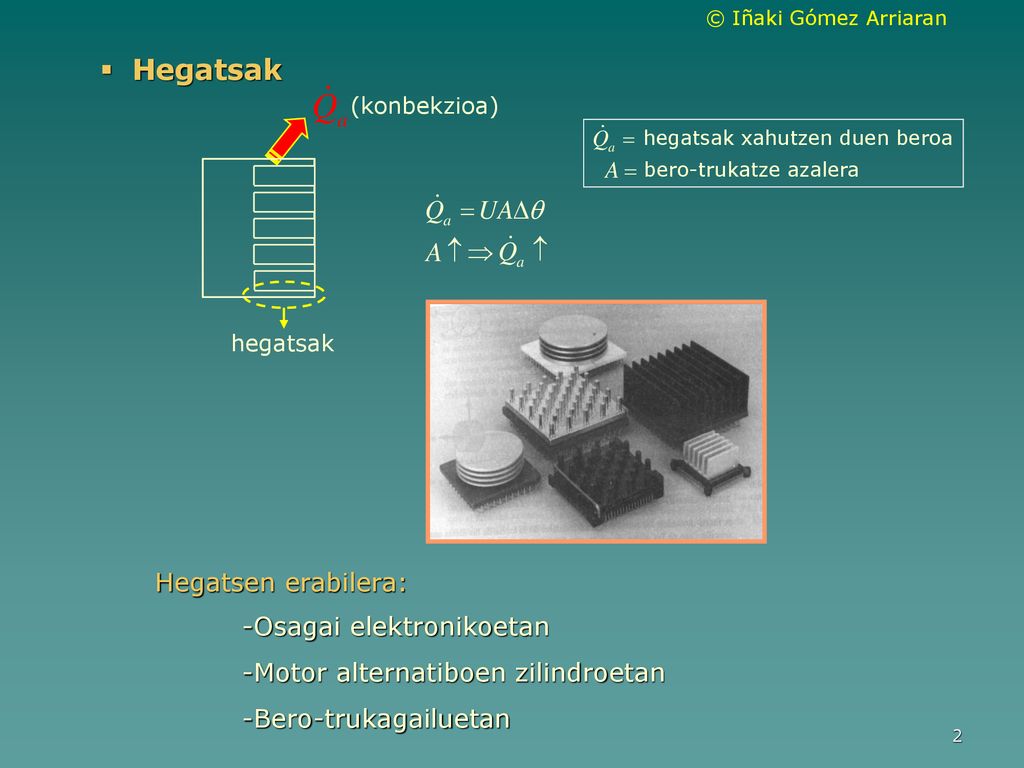

Hegatsak Hegatsen erabilera: Osagai elektronikoetan
(konbekzioa) hegatsak xahutzen duen beroa bero-trukatze azalera hegatsak Hegatsen erabilera: Osagai elektronikoetan Motor alternatiboen zilindroetan Bero-trukagailuetan
3
Erregimen egonkorrean eta dimentsio bakarreko fluxua suposatuz,

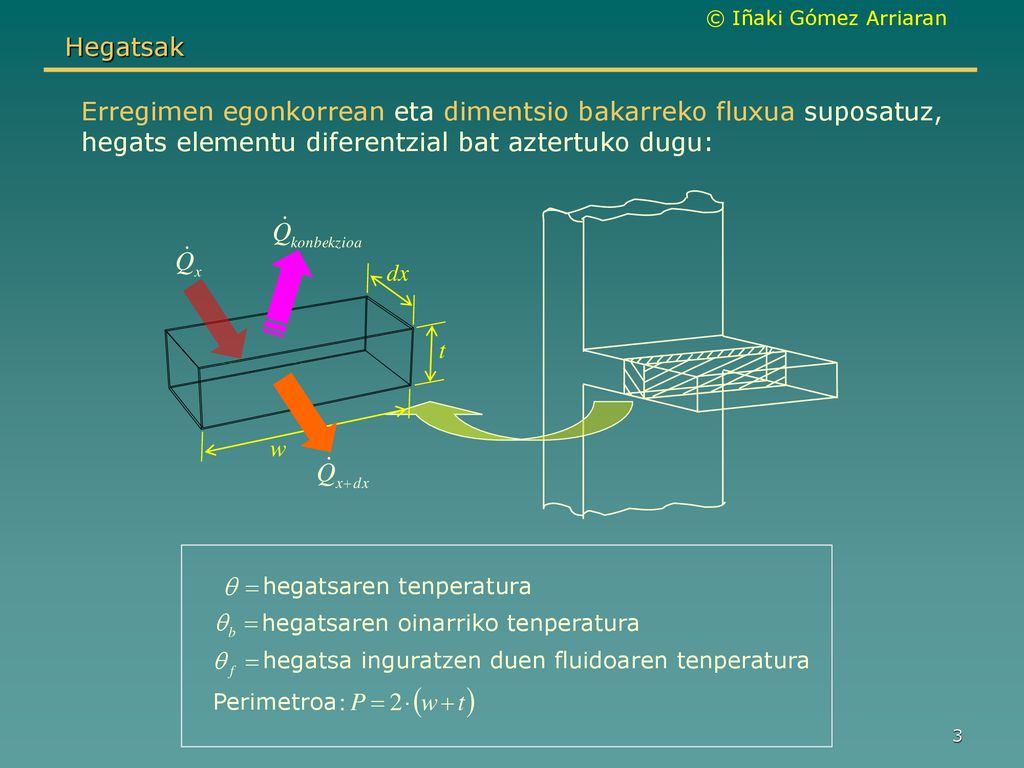

Hegatsak Erregimen egonkorrean eta dimentsio bakarreko fluxua suposatuz, hegats elementu diferentzial bat aztertuko dugu: hegatsaren tenperatura hegatsaren oinarriko tenperatura hegatsa inguratzen duen fluidoaren tenperatura Perimetroa
4
1. Lehenengo printzipioaren aplikazioa

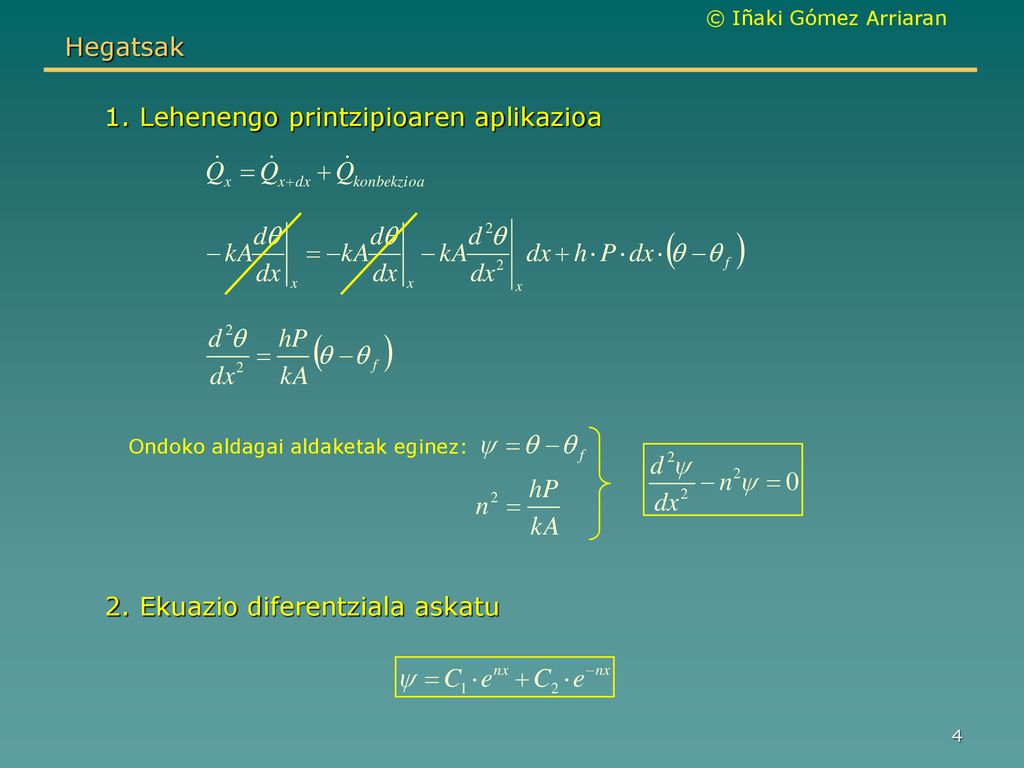

Hegatsak 1. Lehenengo printzipioaren aplikazioa Ondoko aldagai aldaketak eginez: 2. Ekuazio diferentziala askatu
5

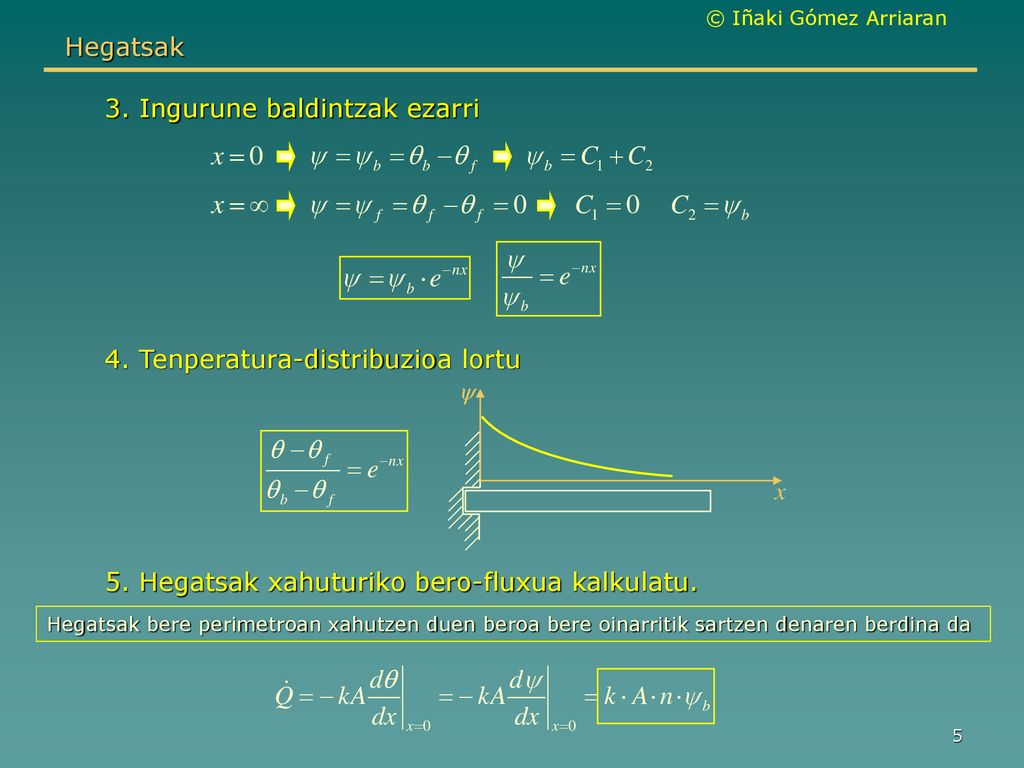

3. Ingurune baldintzak ezarri
Hegatsak 3. Ingurune baldintzak ezarri 4. Tenperatura-distribuzioa lortu 5. Hegatsak xahuturiko bero-fluxua kalkulatu. Hegatsak bere perimetroan xahutzen duen beroa bere oinarritik sartzen denaren berdina da
6
Hegatsaren etekina Hegatsak 6. Hegatsaren etekina

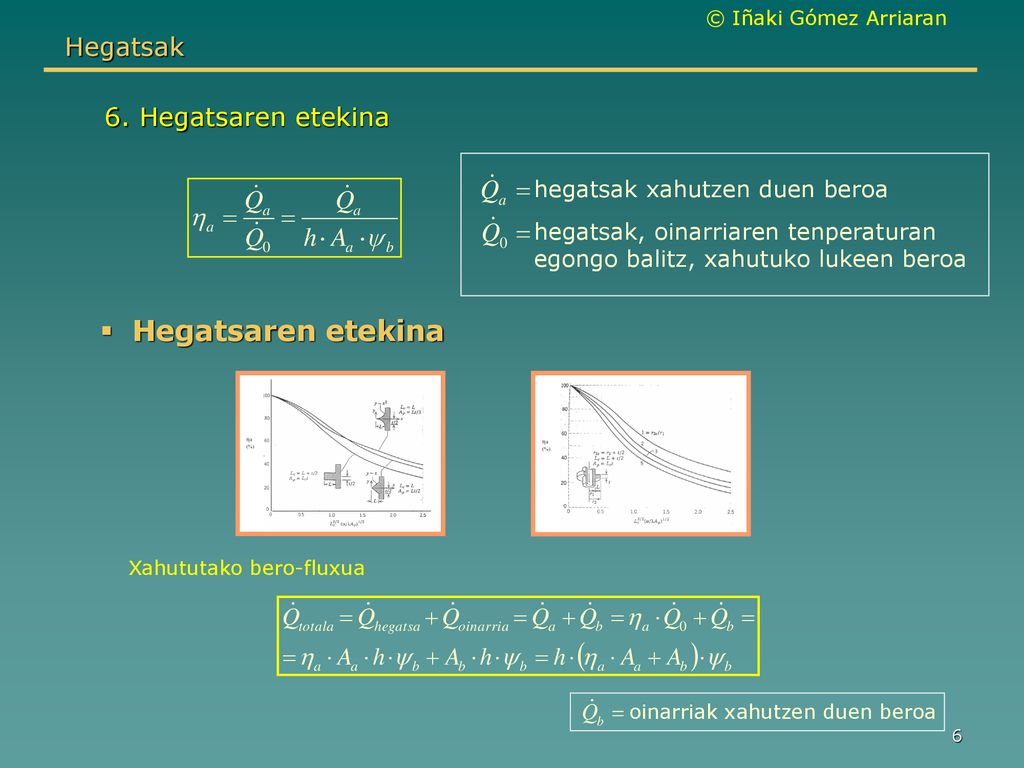

hegatsak xahutzen duen beroa hegatsak, oinarriaren tenperaturan egongo balitz, xahutuko lukeen beroa Hegatsaren etekina Xahututako bero-fluxua oinarriak xahutzen duen beroa
7
Bero-trukagailuak Bero-trukagailu mota batzuk:

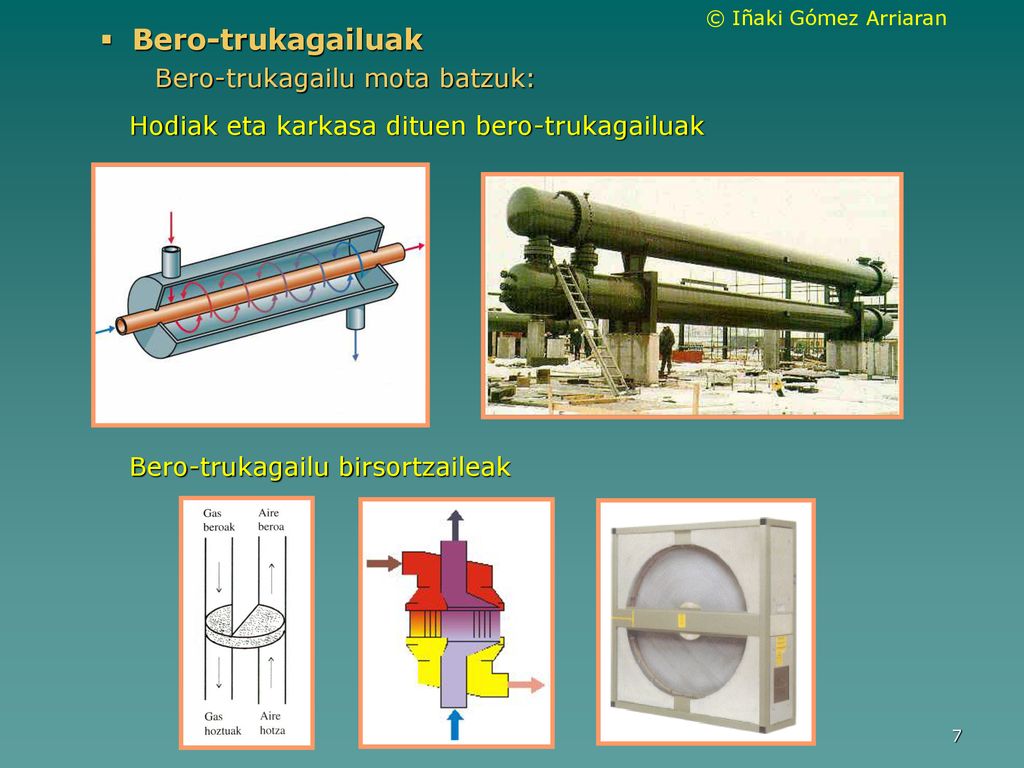

Hodiak eta karkasa dituen bero-trukagailuak Bero-trukagailu birsortzaileak
8
Bero-trukagailu mota batzuk

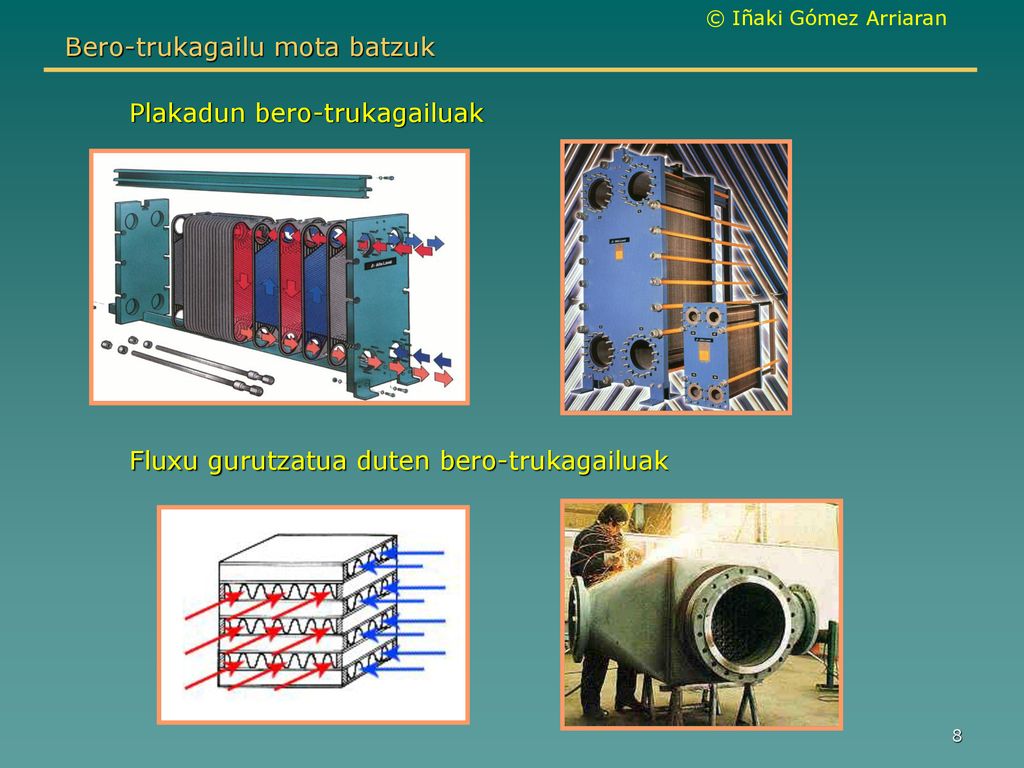

Plakadun bero-trukagailuak Fluxu gurutzatua duten bero-trukagailuak
9
Bero-trukagailu mota batzuk

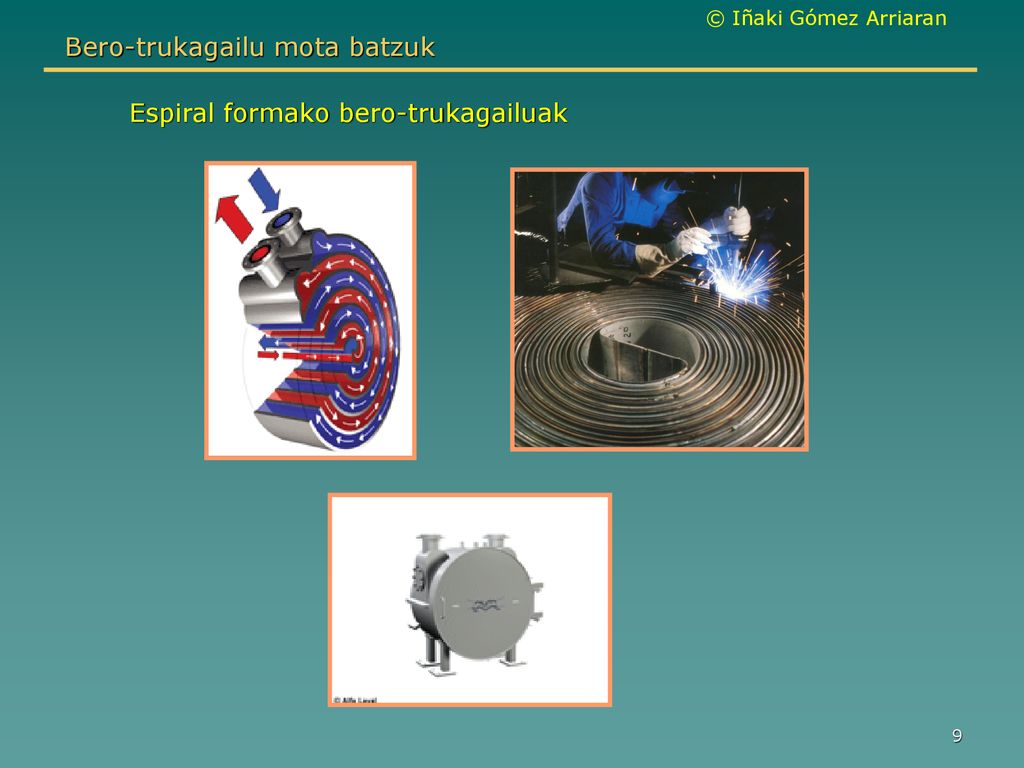

Espiral formako bero-trukagailuak
10
Batez besteko tenperatura-diferentzia logaritmikoa

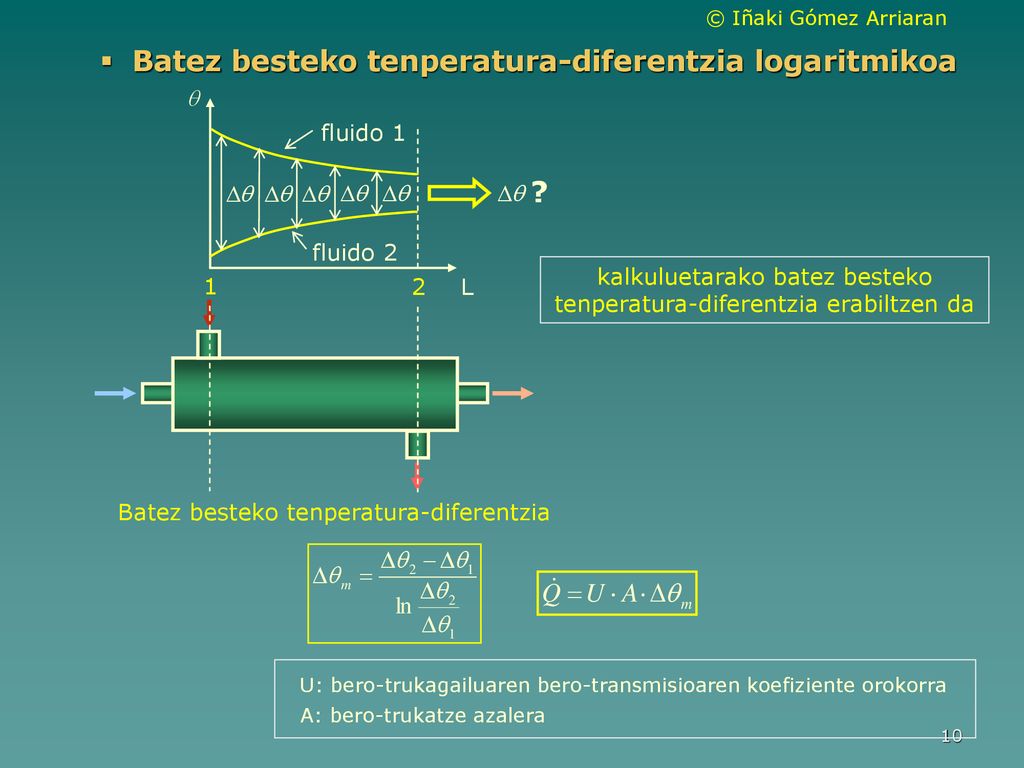

q fluido 1 ? fluido 2 kalkuluetarako batez besteko tenperatura-diferentzia erabiltzen da 1 2 L Batez besteko tenperatura-diferentzia U: bero-trukagailuaren bero-transmisioaren koefiziente orokorra A: bero-trukatze azalera
11
Batez besteko tenperatura-diferentzia logaritmikoa

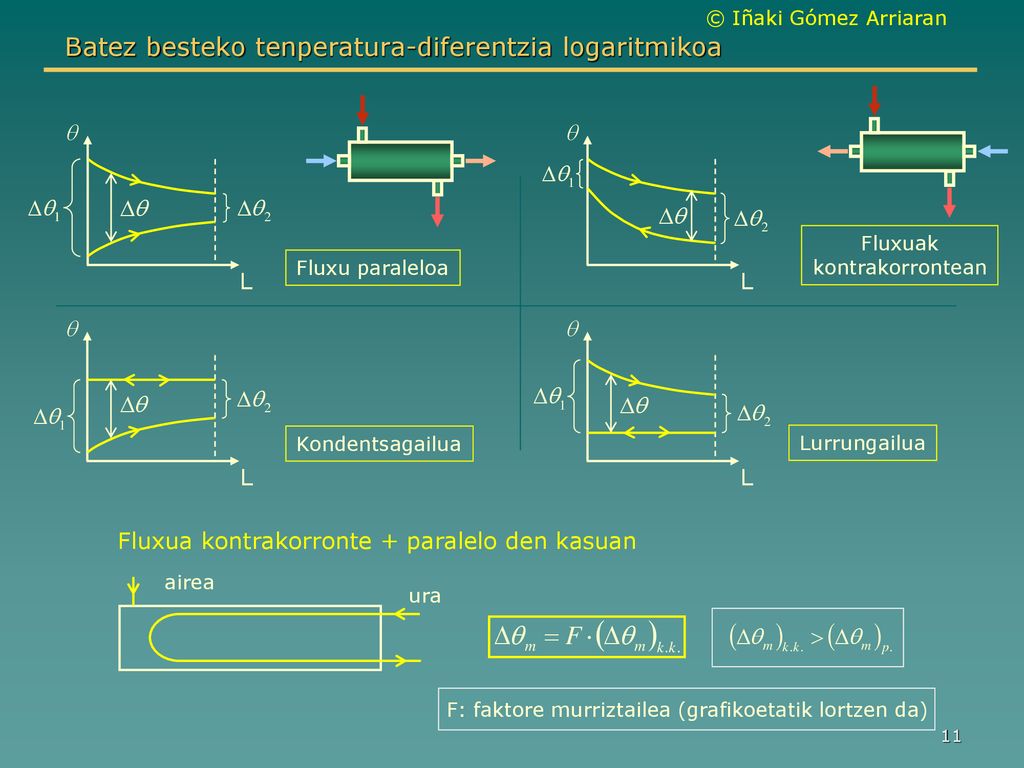

q L q Fluxuak kontrakorrontean Fluxu paraleloa L q L q Kondentsagailua Lurrungailua Fluxua kontrakorronte + paralelo den kasuan airea ura F: faktore murriztailea (grafikoetatik lortzen da)
12

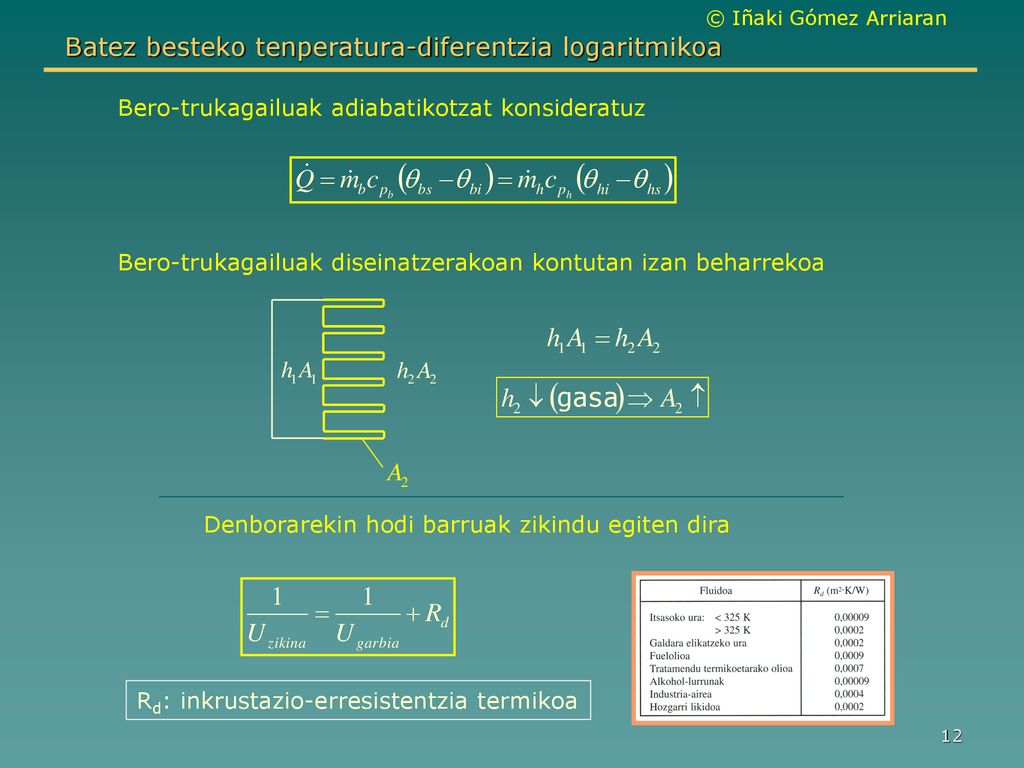

Batez besteko tenperatura-diferentzia logaritmikoa
Bero-trukagailuak adiabatikotzat konsideratuz Bero-trukagailuak diseinatzerakoan kontutan izan beharrekoa Denborarekin hodi barruak zikindu egiten dira Rd: inkrustazio-erresistentzia termikoa
13

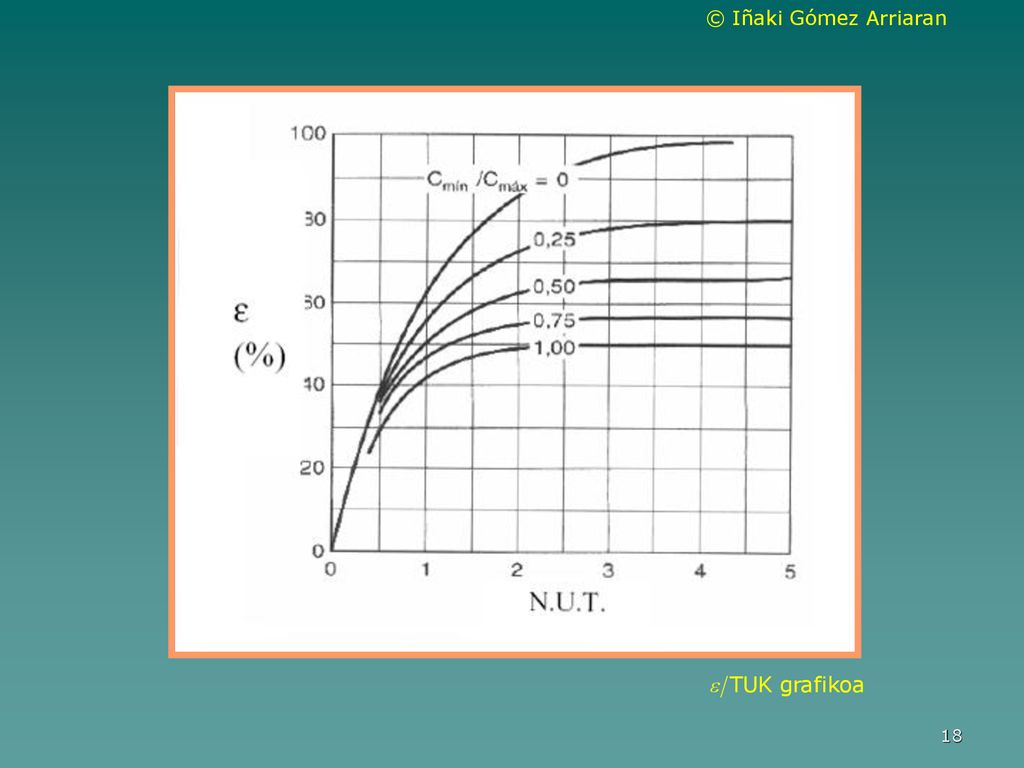

Bero-trukagailuen efizientzia. TUK metodoa

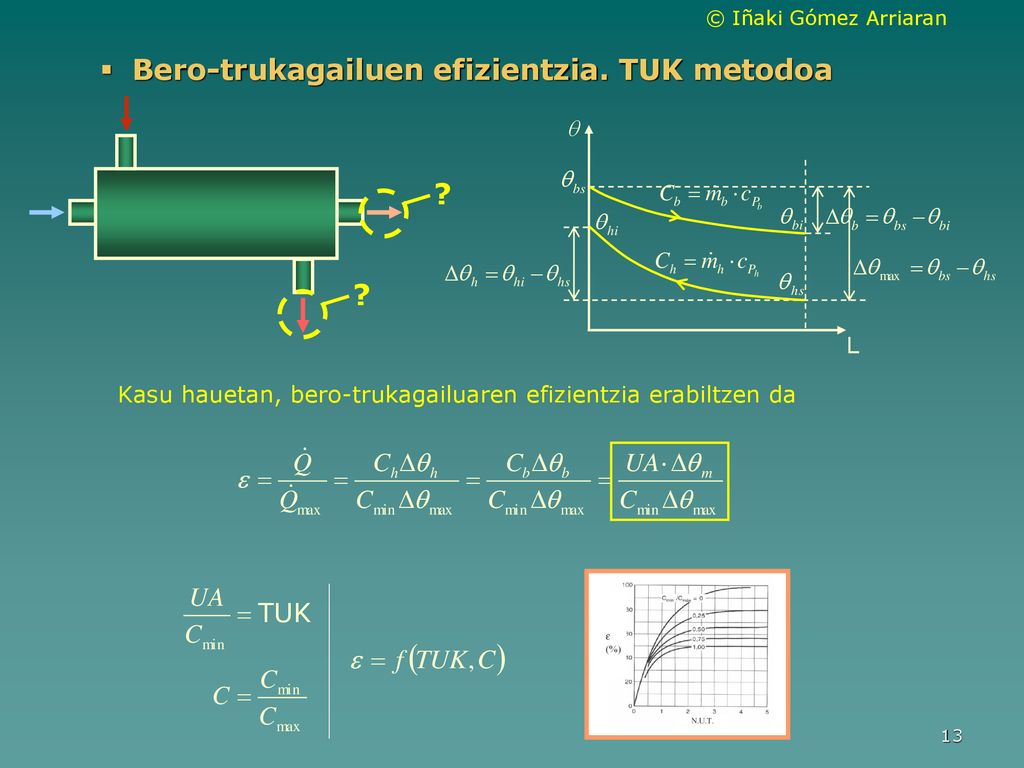

q ? ? L Kasu hauetan, bero-trukagailuaren efizientzia erabiltzen da
14

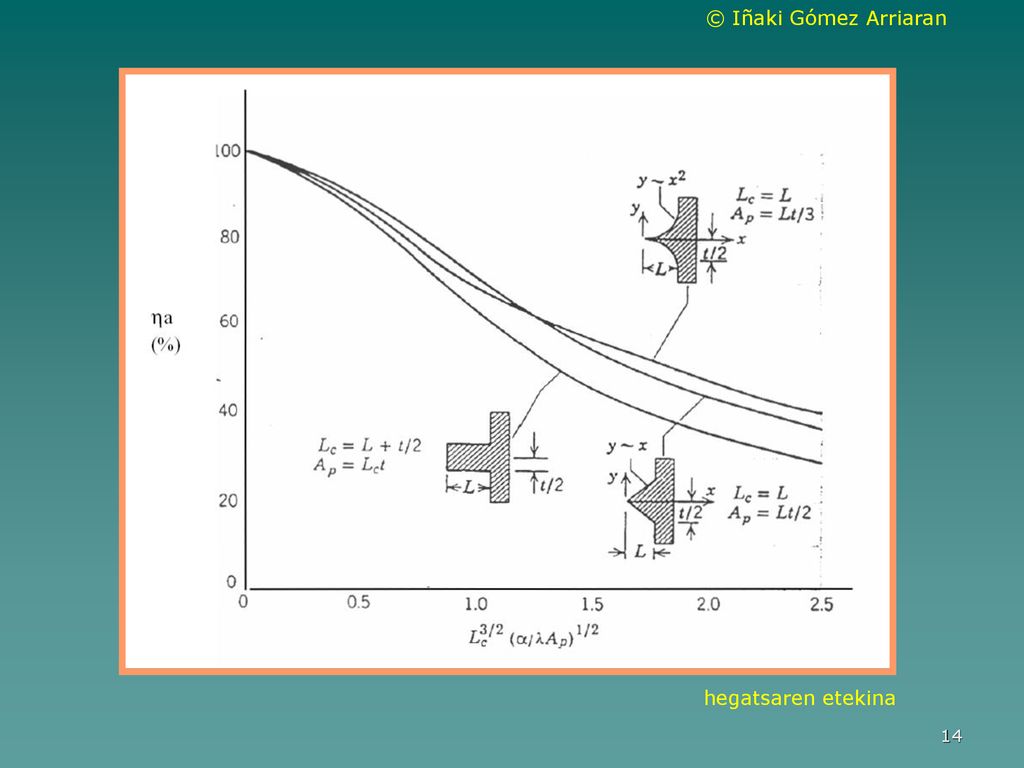

hegatsaren etekina
15

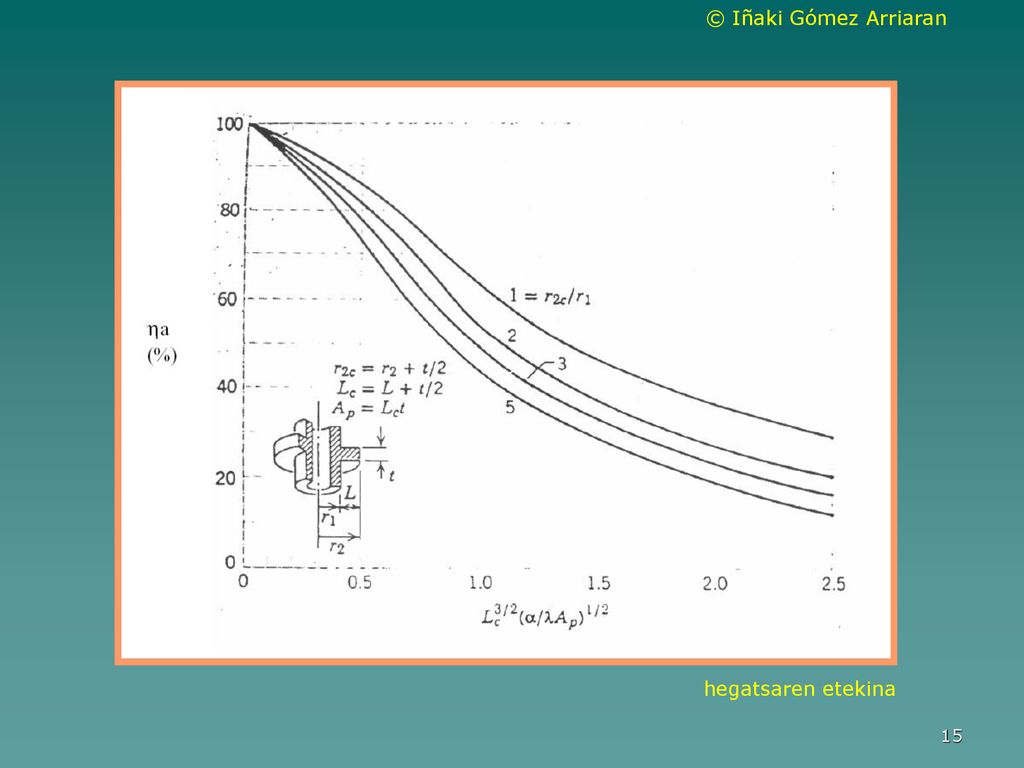

hegatsaren etekina
16

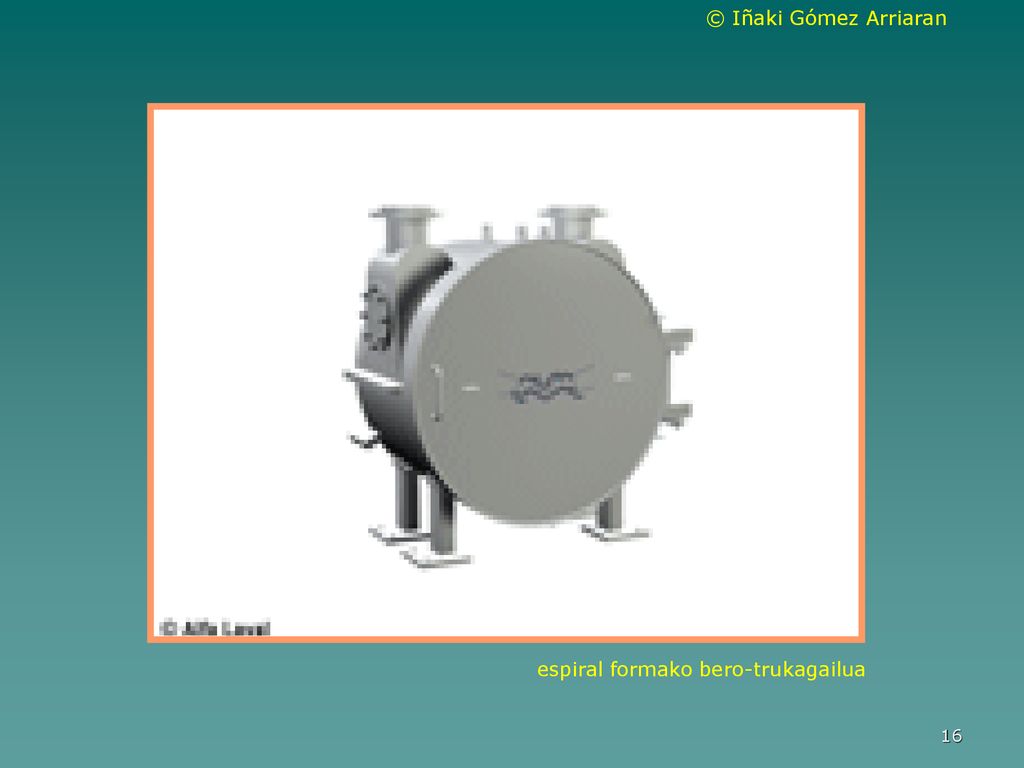

espiral formako bero-trukagailua
17

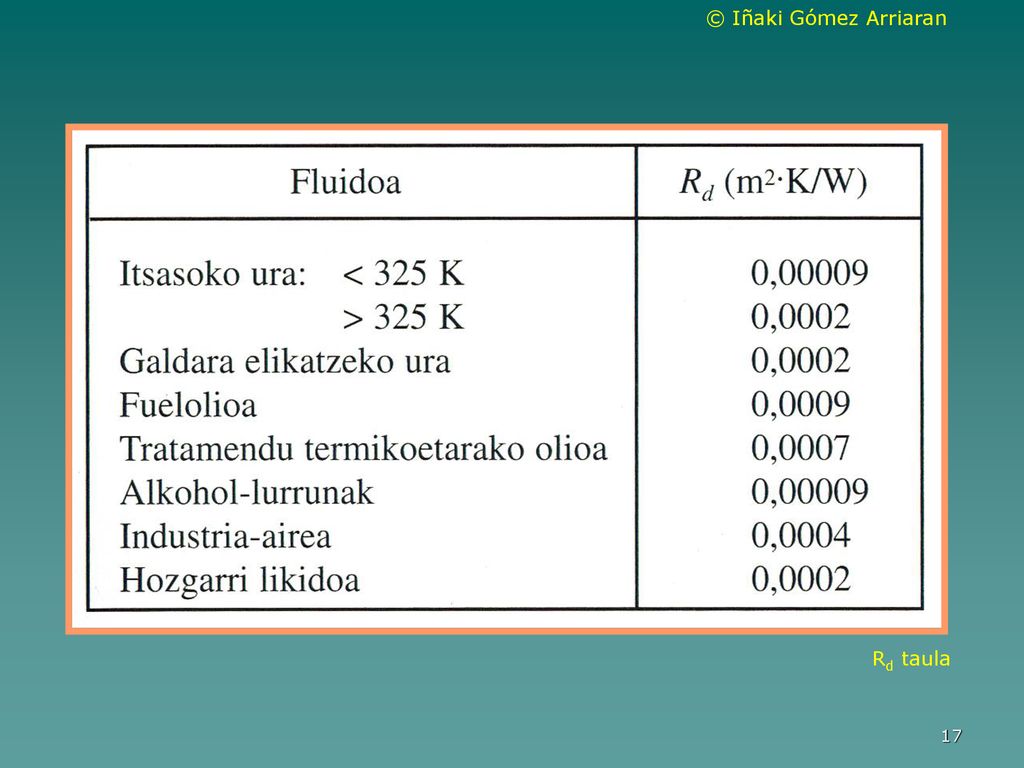

Rd taula
