1 Buenos Aires, 7 al 10 de agosto de 2012

2 PETROBRAS ENERGIA PERU S.A. Lote 58
“Experiencia exitosa usando combinación motor de alto poder de torque y RSS y reducción de la tortuosidad en pozo exploratorio” Nguyen Marcelo PETROBRAS ENERGIA PERU S.A. Lote 58

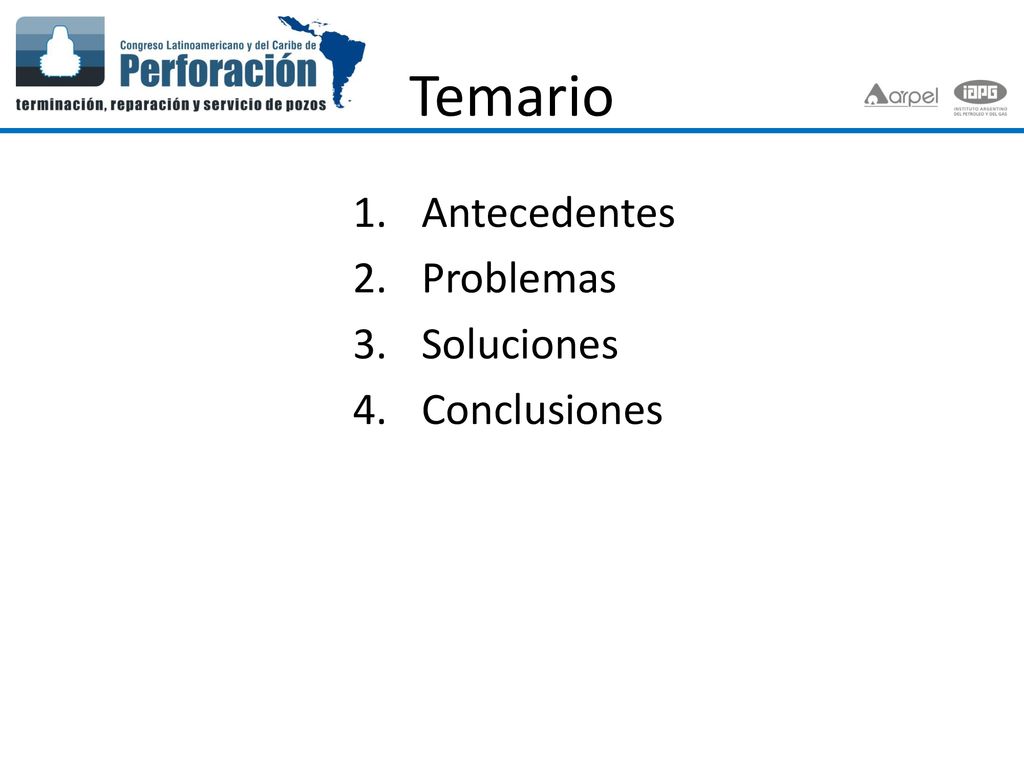

3 Temario Antecedentes Problemas Soluciones Conclusiones

4 Temario Antecedentes Problemas Soluciones Conclusiones

5 1. Antecedentes UBICACIÓN GEOGRAFICA Selva Sur de Perú

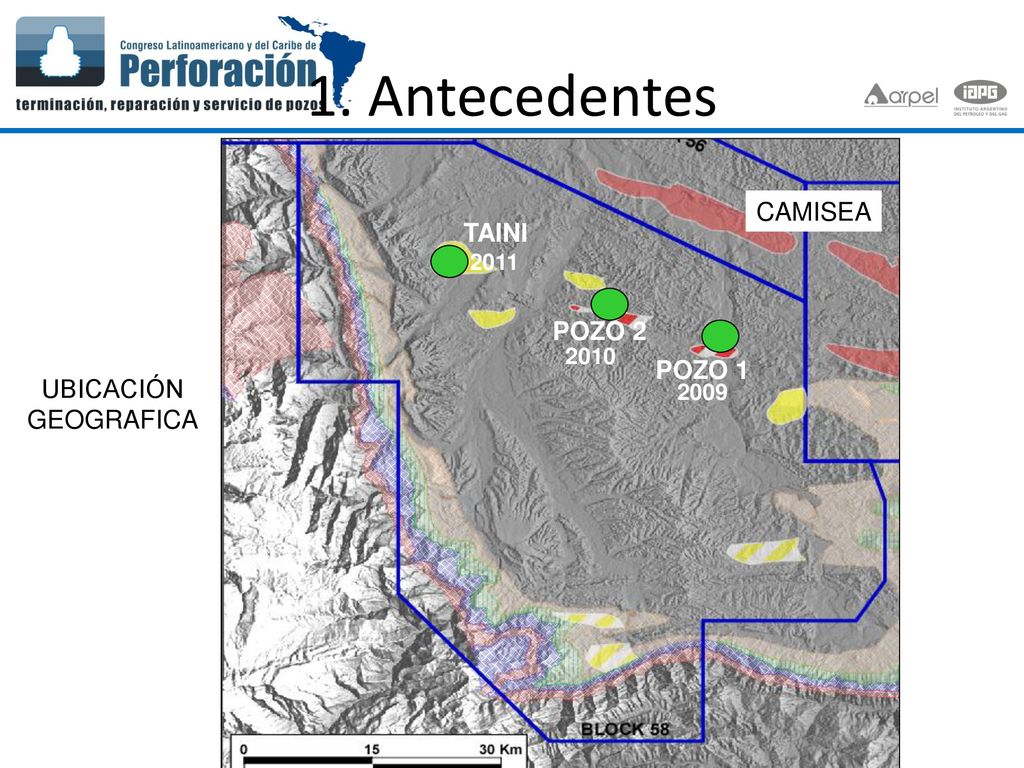

6 1. Antecedentes CAMISEA TAINI POZO 2 POZO 1 UBICACIÓN GEOGRAFICA 2011
2009 POZO 2 2010 CAMISEA UBICACIÓN GEOGRAFICA

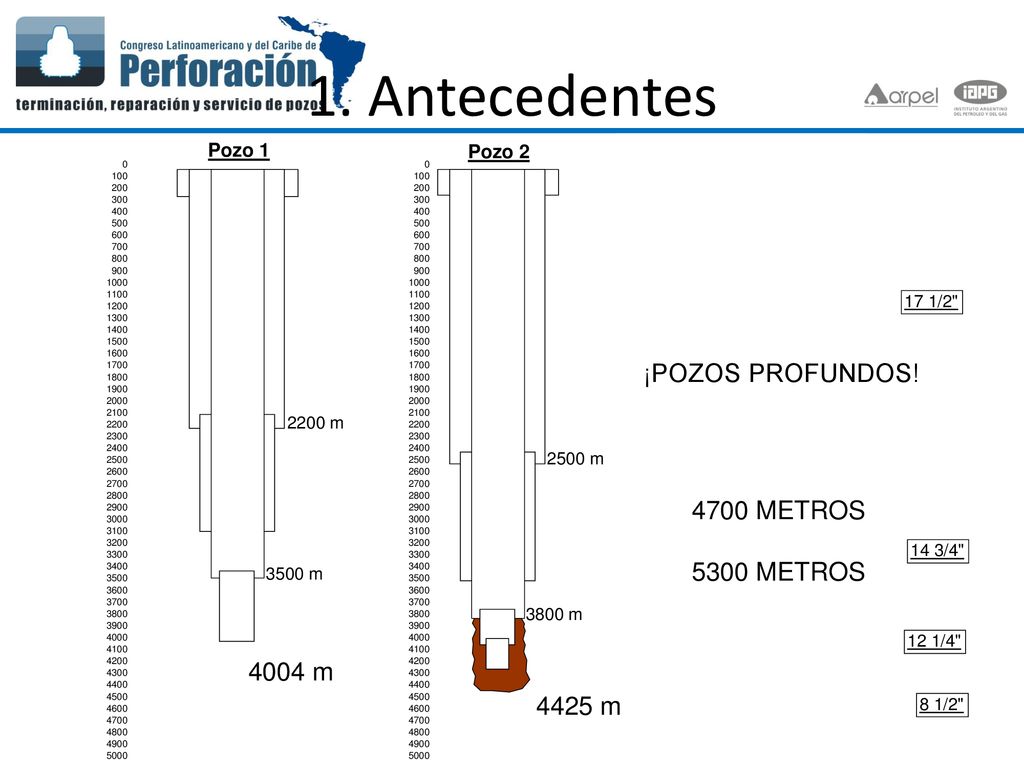

7 1. Antecedentes ¡POZOS PROFUNDOS! 4700 METROS 5300 METROS 4004 m

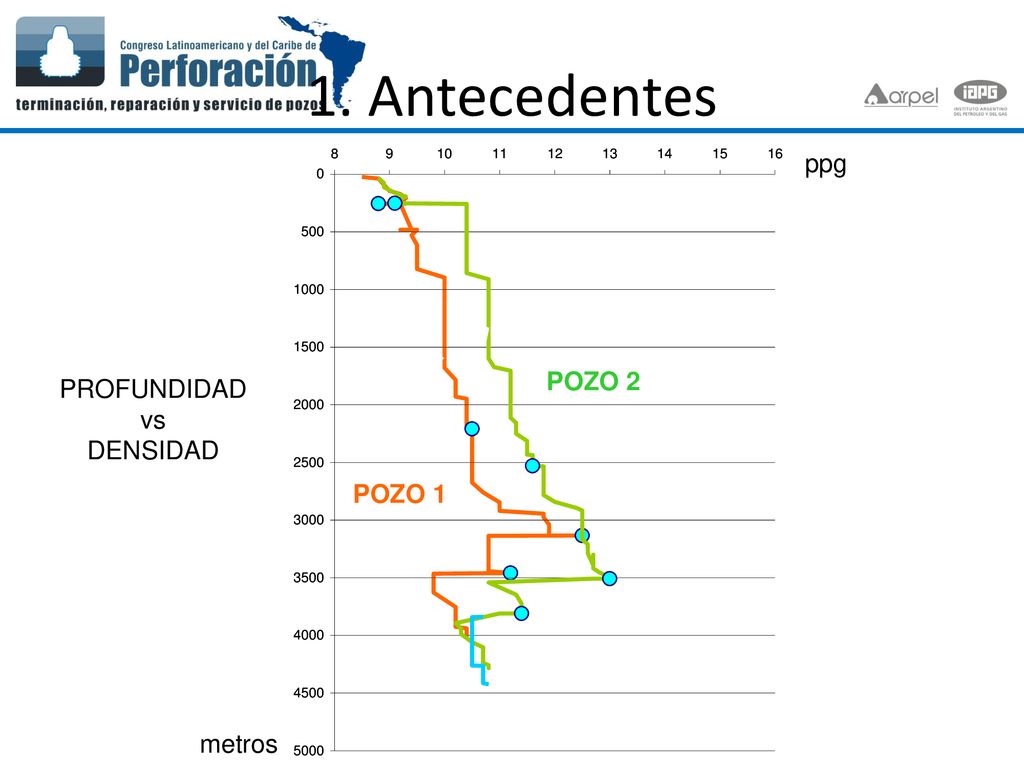

8 1. Antecedentes ppg POZO 2 PROFUNDIDAD vs DENSIDAD POZO 1 metros

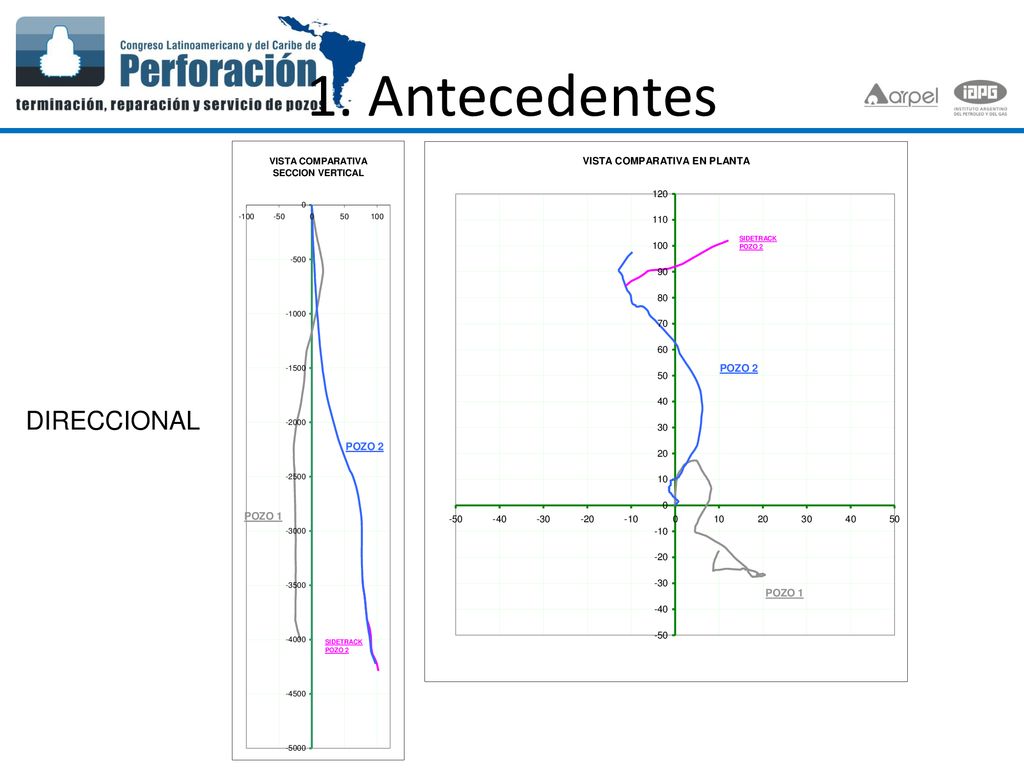

9 1. Antecedentes DIRECCIONAL

10 Temario Antecedentes Problemas Soluciones Conclusiones

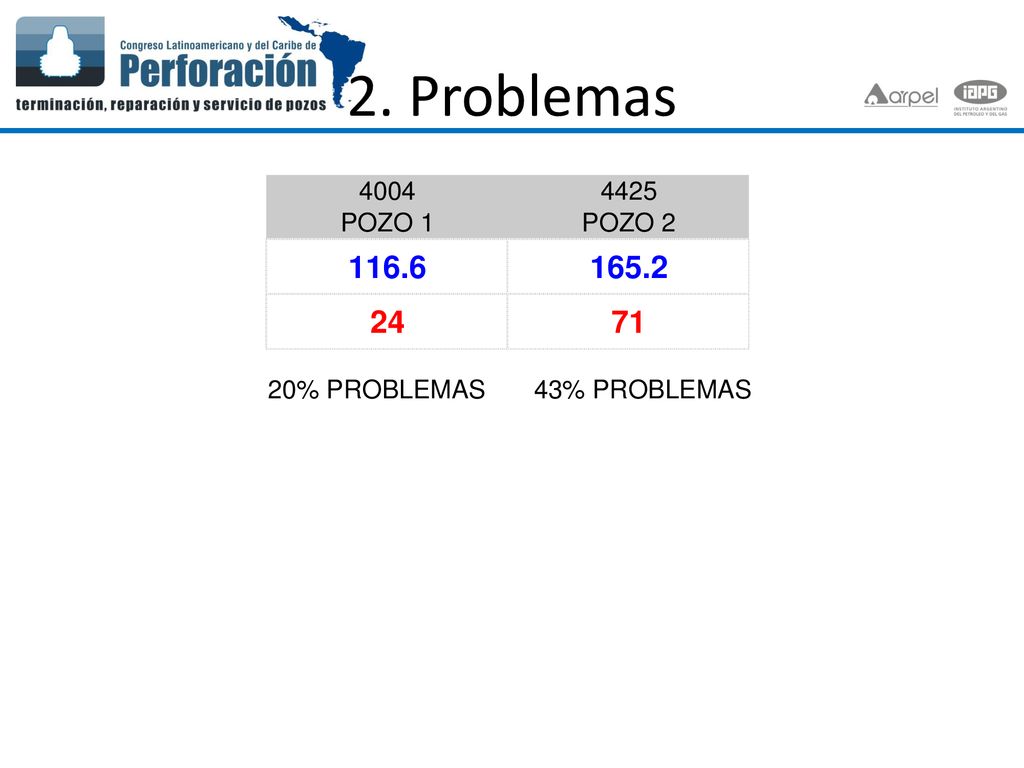

11 2. Problemas 20% PROBLEMAS 43% PROBLEMAS

12 17 1/2 8 1/2 2. Problemas 2 secciones fueron enfocadas para reducir
los tiempos No productivos

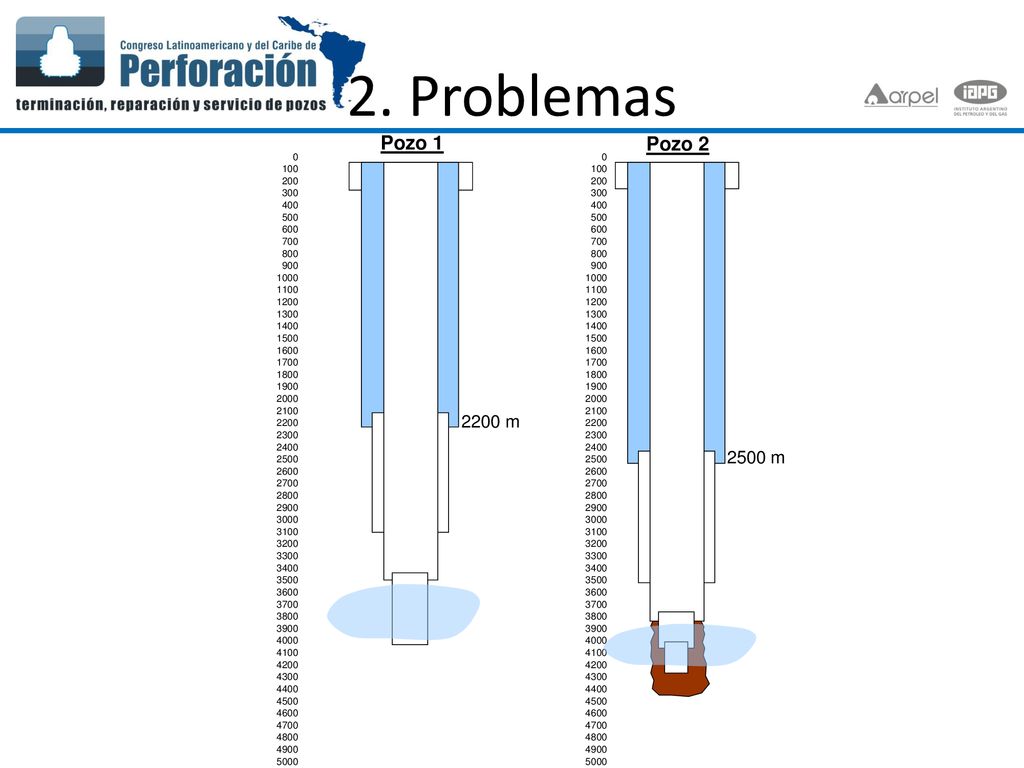

13 2. Problemas

14 17 1/2 8 1/2 2. Problemas Problemas fundamentales HOYO 17 ½ pulgadas
Baja velocidad de perforación (ROP) Tendencia desviación hoyo Incremento del ángulo por alto peso sobre la broca Pobre calidad Hoyo (caliper) HOYO 8 ½ pulgadas Aprisionamientos Alto Torque en Middle Nia, Shinai y Ene. Desgaste severo brocas. Cavernas (wash out) Pandeo tubería de perforar Sidetrack no programado Problemas de sentado y arrastre en los viajes No bajan herramientas de RREE Aprisionamiento liner 7”

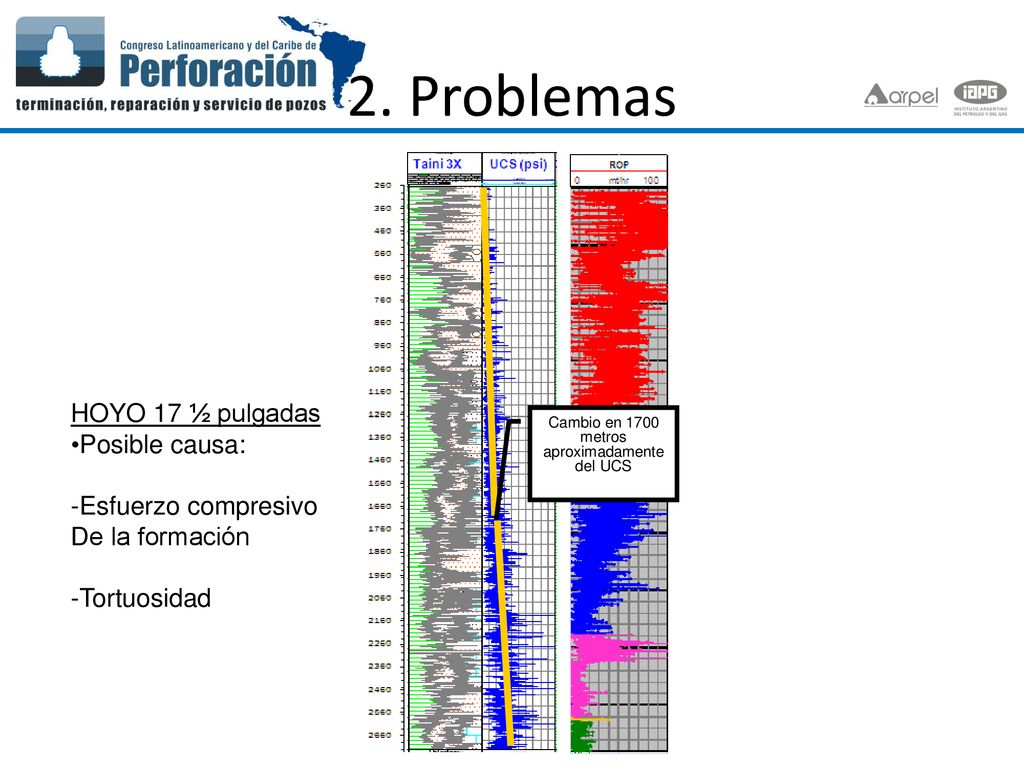

15 2. Problemas HOYO 17 ½ pulgadas Posible causa: -Esfuerzo compresivo
De la formación -Tortuosidad

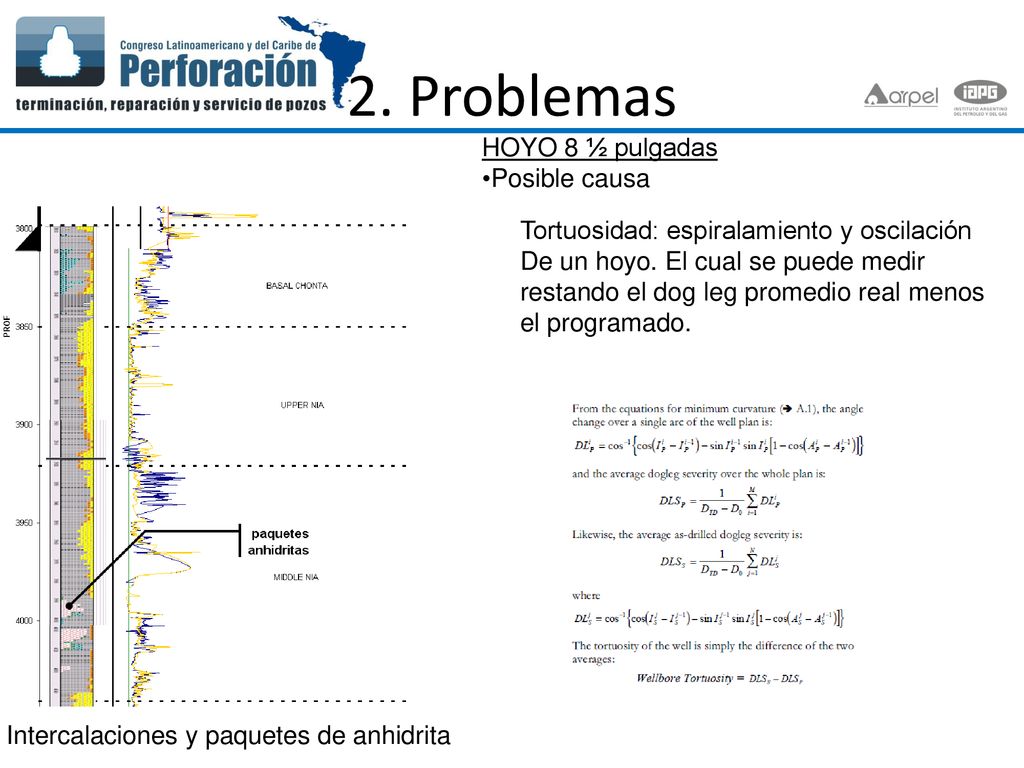

16 2. Problemas HOYO 8 ½ pulgadas Posible causa
Tortuosidad: espiralamiento y oscilación De un hoyo. El cual se puede medir restando el dog leg promedio real menos el programado. Intercalaciones y paquetes de anhidrita

17 Temario Antecedentes Problemas Soluciones Conclusiones

18 17 1/2 3. Soluciones alto RPM bajo ROP bajo WOB alto RPM
Motor de fondo en fondo bajo WOB HOYO 17 ½ pulgadas Baja velocidad de perforación (ROP) Tendencia desviación hoyo Incremento del ángulo por alto peso sobre la broca Pobre calidad Hoyo (caliper) alto RPM incremento angulo pobre caliper Convencional en sarta alto WOB

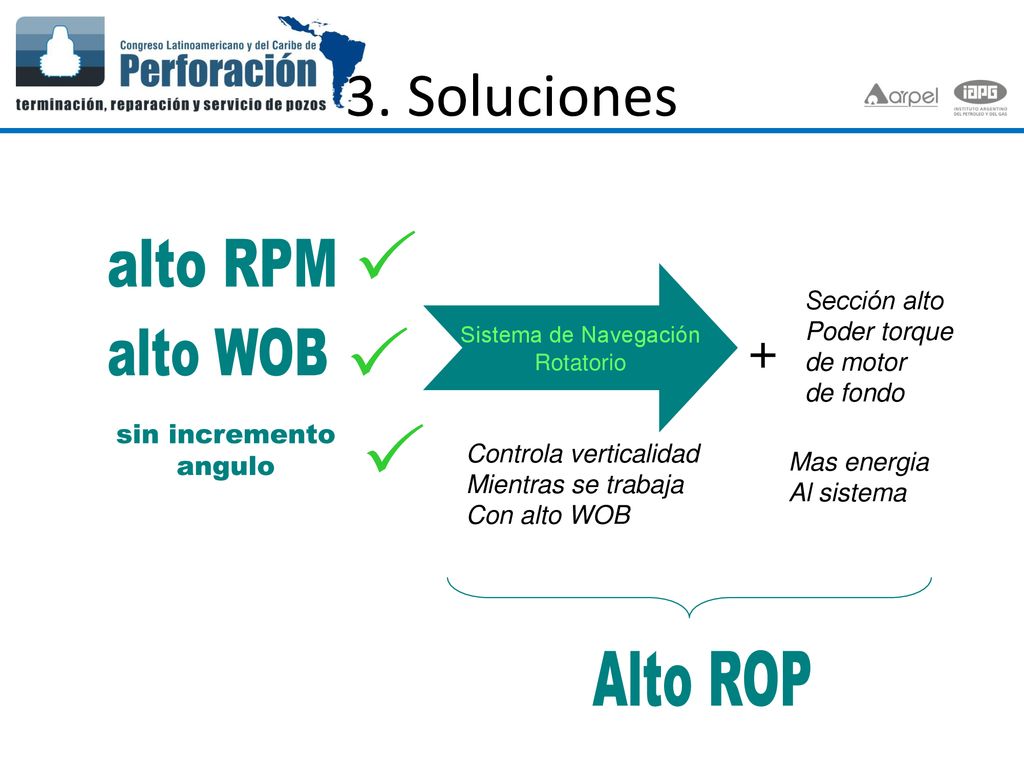

19 3. Soluciones P alto RPM + alto WOB P sin incremento angulo P Alto ROP
Sistema de Navegación Rotatorio Sección alto Poder torque de motor de fondo + alto WOB P sin incremento angulo P Controla verticalidad Mientras se trabaja Con alto WOB Mas energia Al sistema Alto ROP

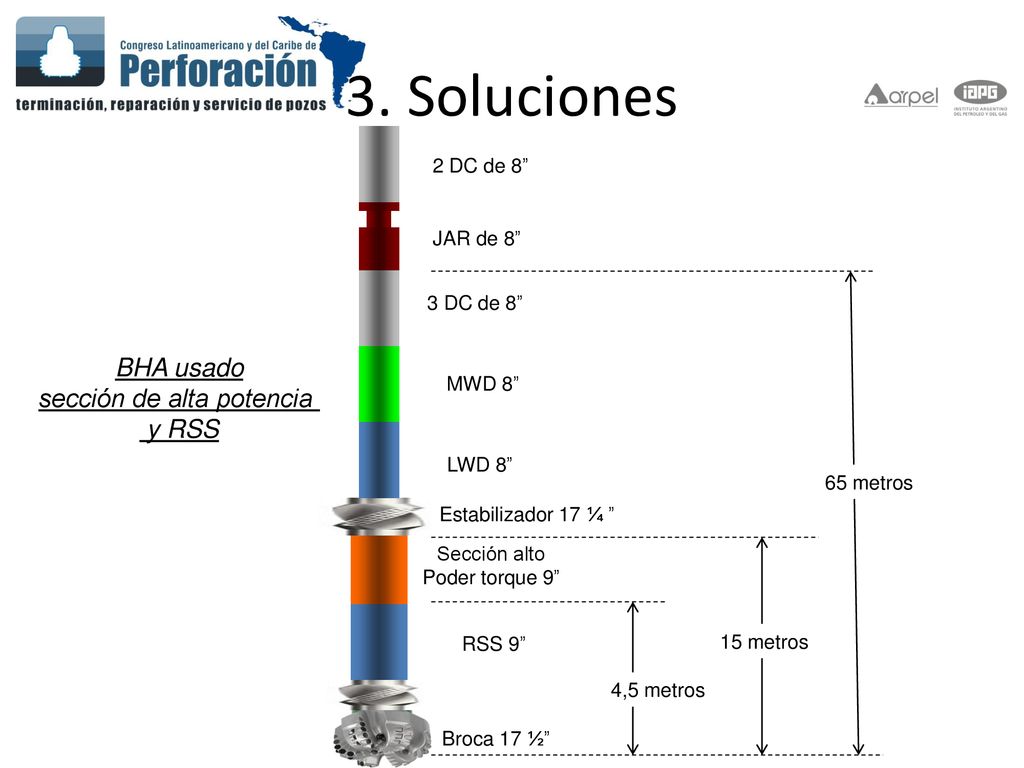

20 sección de alta potencia
3. Soluciones 2 DC de 8” JAR de 8” 3 DC de 8” BHA usado sección de alta potencia y RSS MWD 8” LWD 8” 65 metros Estabilizador 17 ¼ ” Sección alto Poder torque 9” RSS 9” 15 metros 4,5 metros Broca 17 ½”

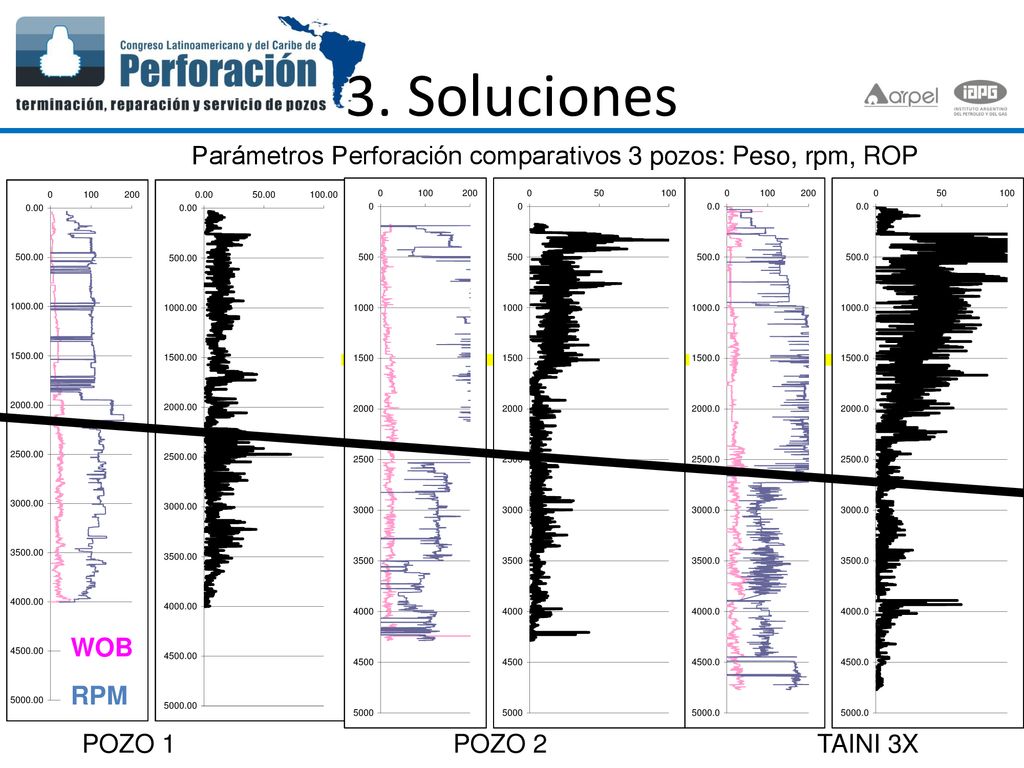

21 3. Soluciones Parámetros Perforación comparativos 3 pozos: Peso, rpm, ROP WOB RPM POZO POZO TAINI 3X

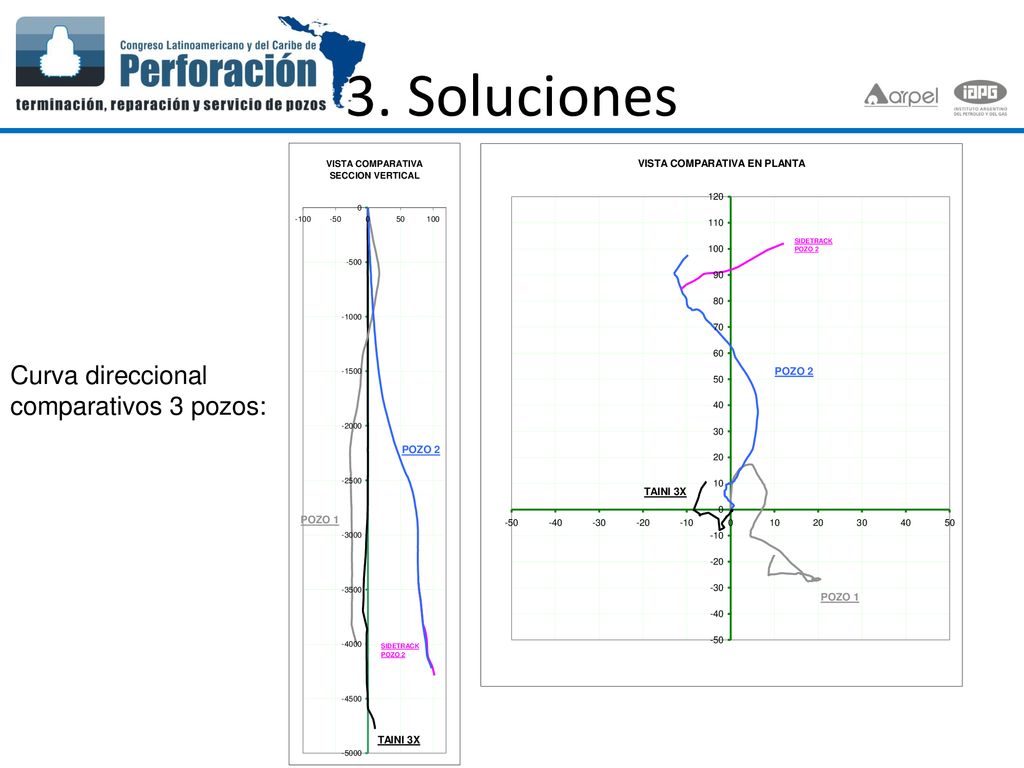

22 3. Soluciones Curva direccional comparativos 3 pozos:

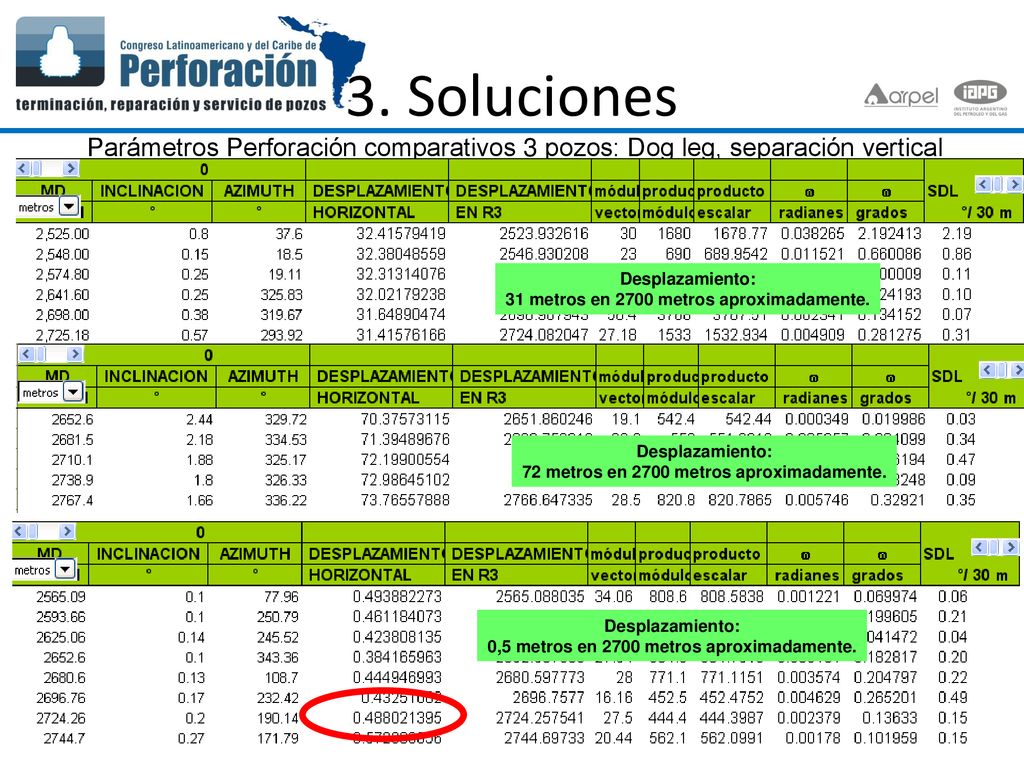

23 3. Soluciones Parámetros Perforación comparativos 3 pozos: Dog leg, separación vertical Desplazamiento: 31 metros en 2700 metros aproximadamente. Desplazamiento: 72 metros en 2700 metros aproximadamente. Desplazamiento: 0,5 metros en 2700 metros aproximadamente.

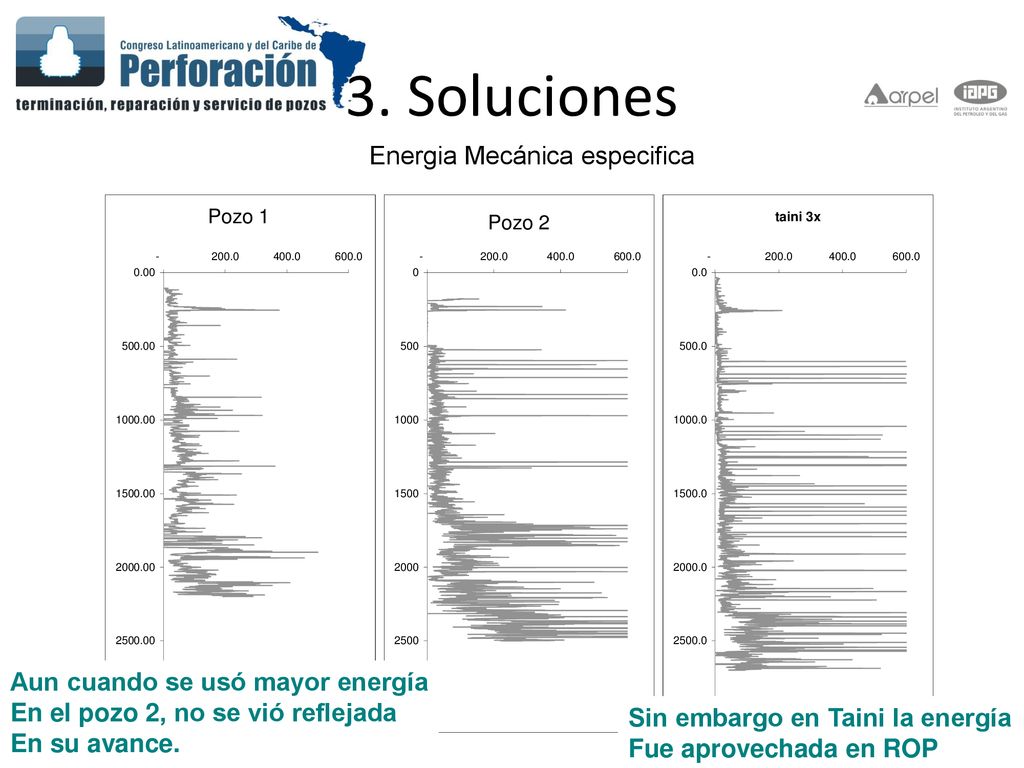

24 3. Soluciones Energia Mecánica especifica
Pozo 1 Pozo 2 Aun cuando se usó mayor energía En el pozo 2, no se vió reflejada En su avance. Sin embargo en Taini la energía Fue aprovechada en ROP

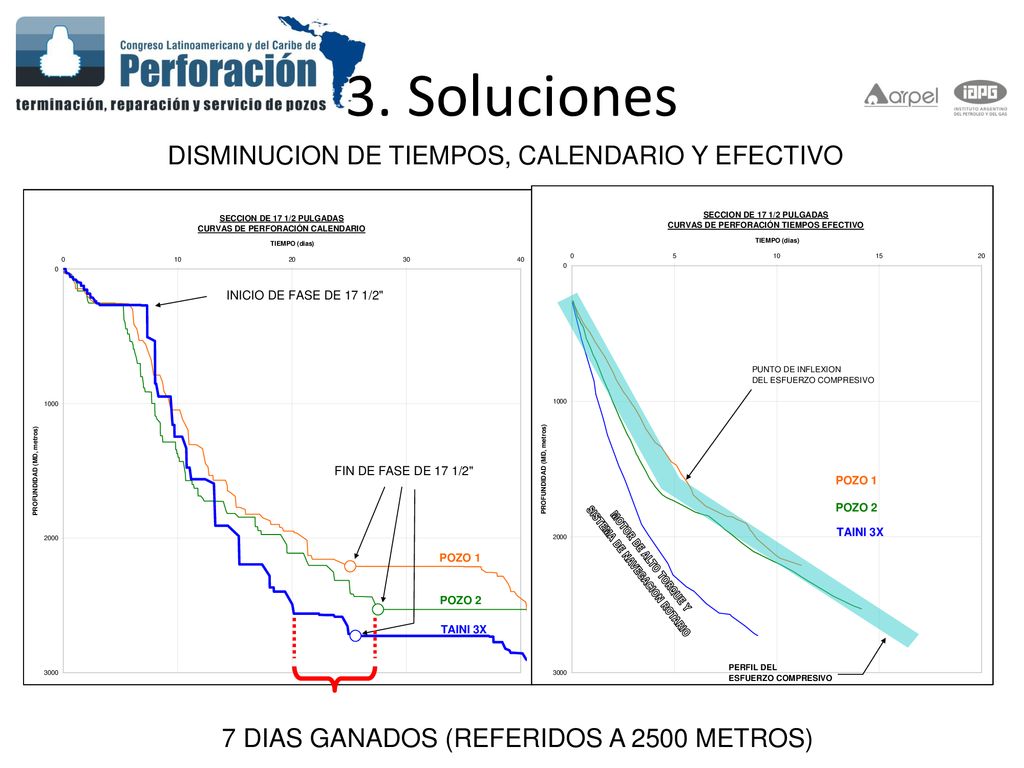

25 3. Soluciones DISMINUCION DE TIEMPOS, CALENDARIO Y EFECTIVO
7 DIAS GANADOS (REFERIDOS A 2500 METROS)

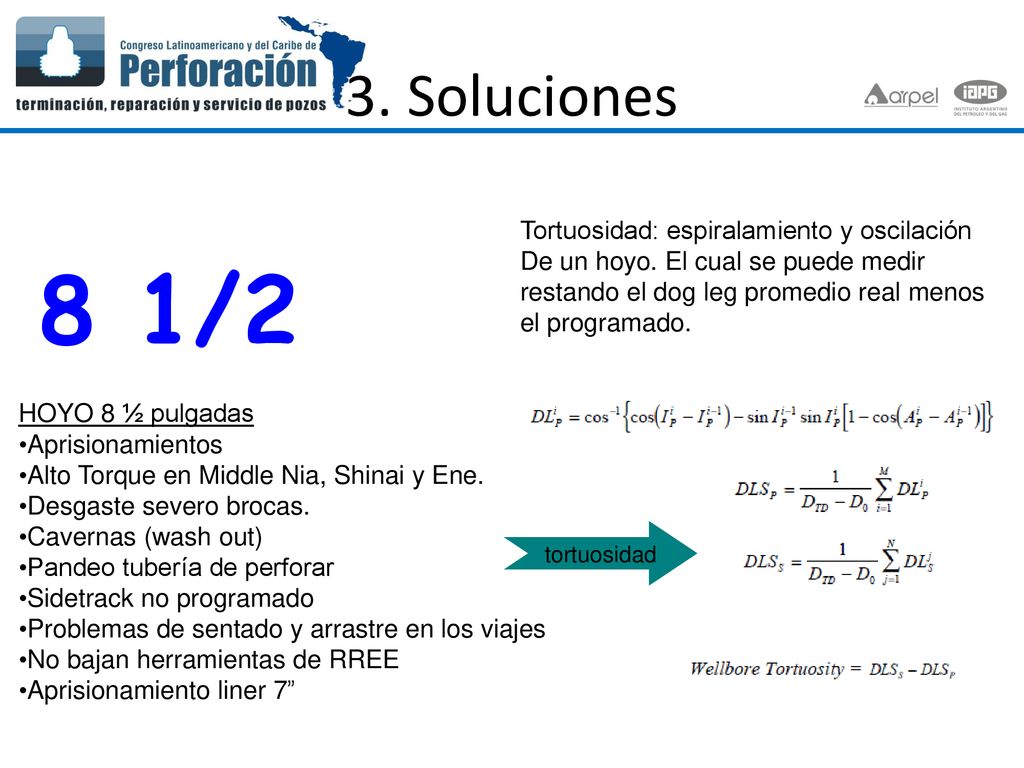

26 8 1/2 3. Soluciones Tortuosidad: espiralamiento y oscilación
De un hoyo. El cual se puede medir restando el dog leg promedio real menos el programado. 8 1/2 HOYO 8 ½ pulgadas Aprisionamientos Alto Torque en Middle Nia, Shinai y Ene. Desgaste severo brocas. Cavernas (wash out) Pandeo tubería de perforar Sidetrack no programado Problemas de sentado y arrastre en los viajes No bajan herramientas de RREE Aprisionamiento liner 7” tortuosidad

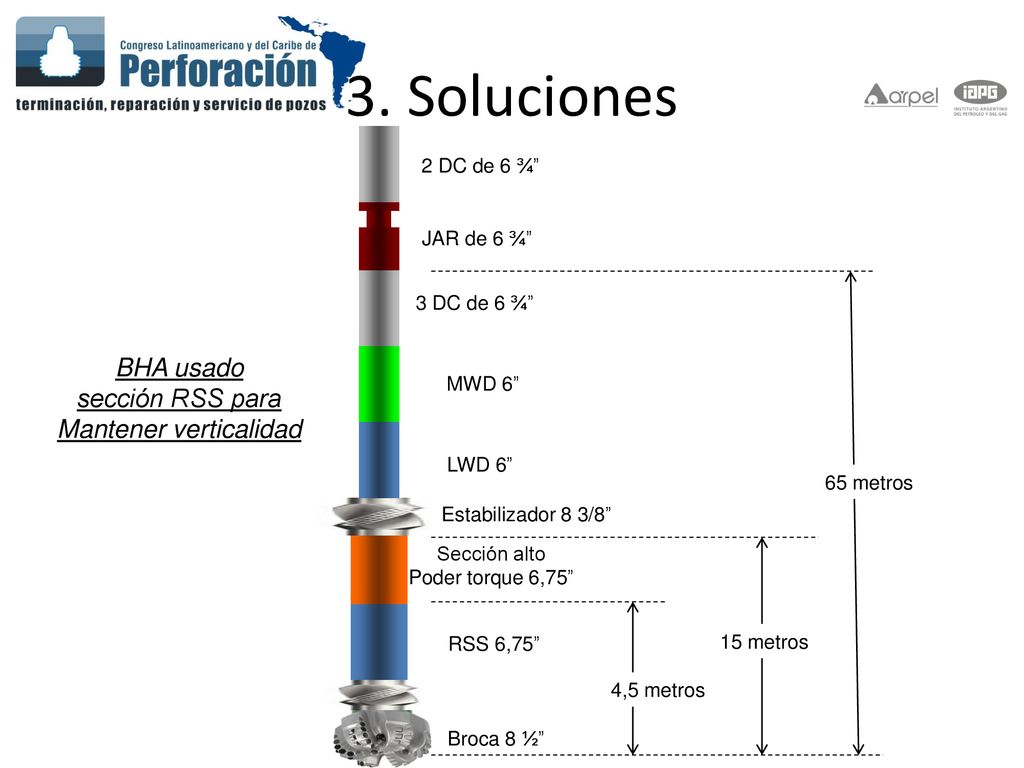

27 Mantener verticalidad
3. Soluciones 2 DC de 6 ¾” JAR de 6 ¾” 3 DC de 6 ¾” BHA usado sección RSS para Mantener verticalidad MWD 6” LWD 6” 65 metros Estabilizador 8 3/8” Sección alto Poder torque 6,75” RSS 6,75” 15 metros 4,5 metros Broca 8 ½”

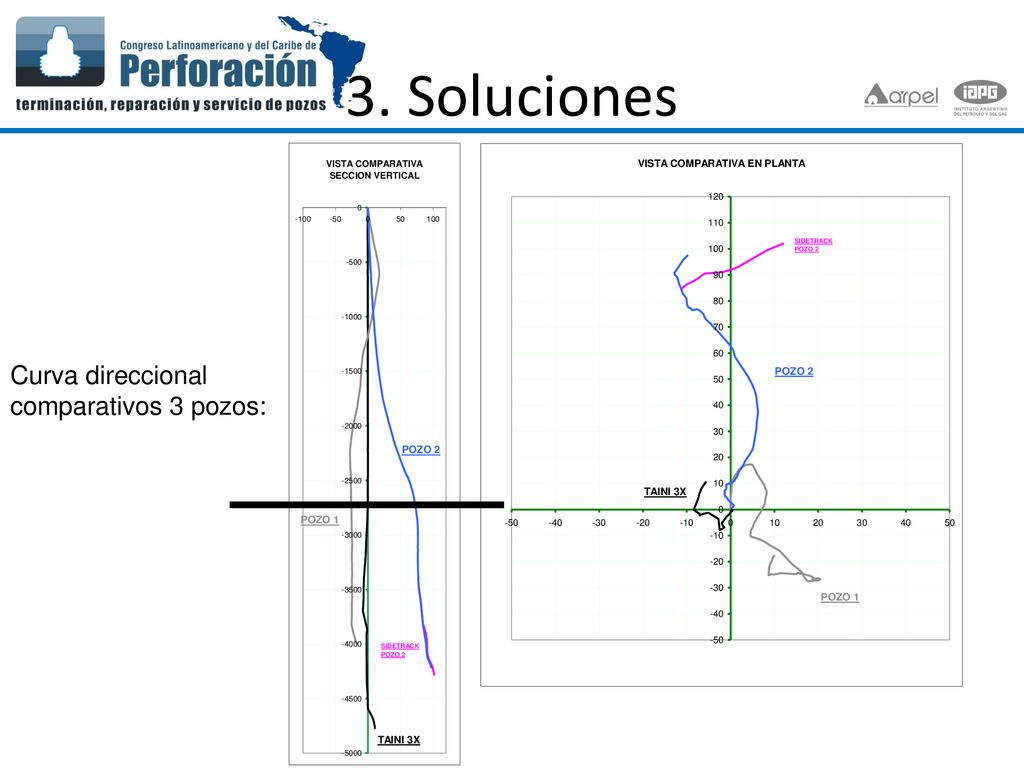

28 3. Soluciones Curva direccional comparativos 3 pozos:

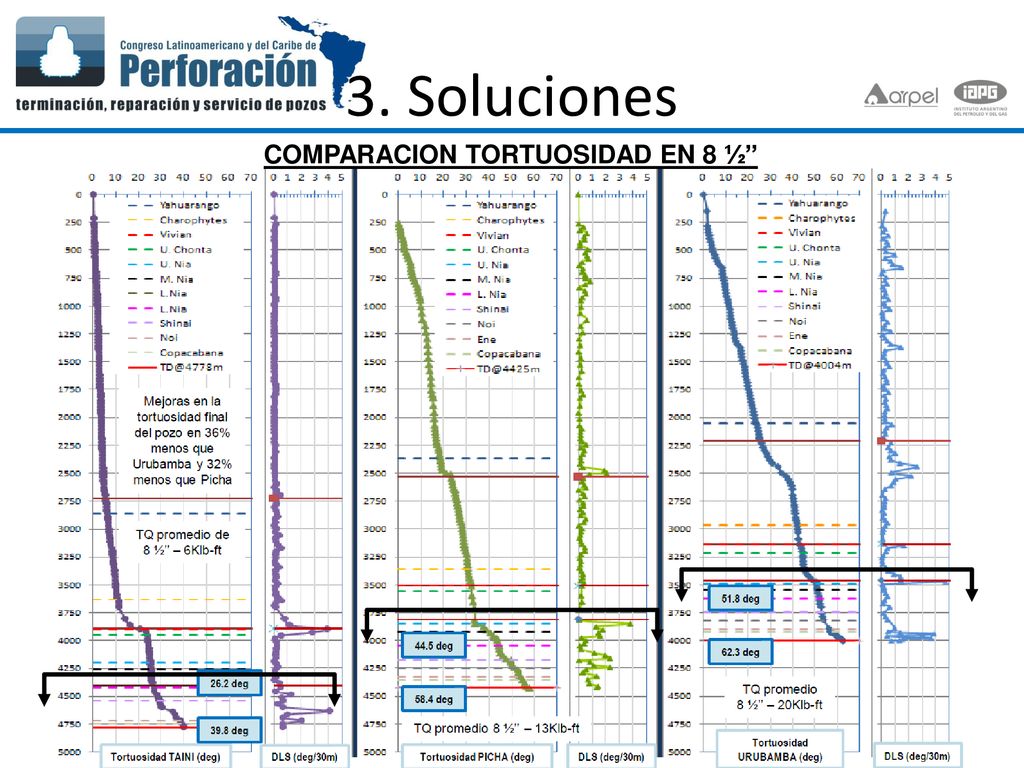

29 3. Soluciones COMPARACION TORTUOSIDAD EN 8 ½”

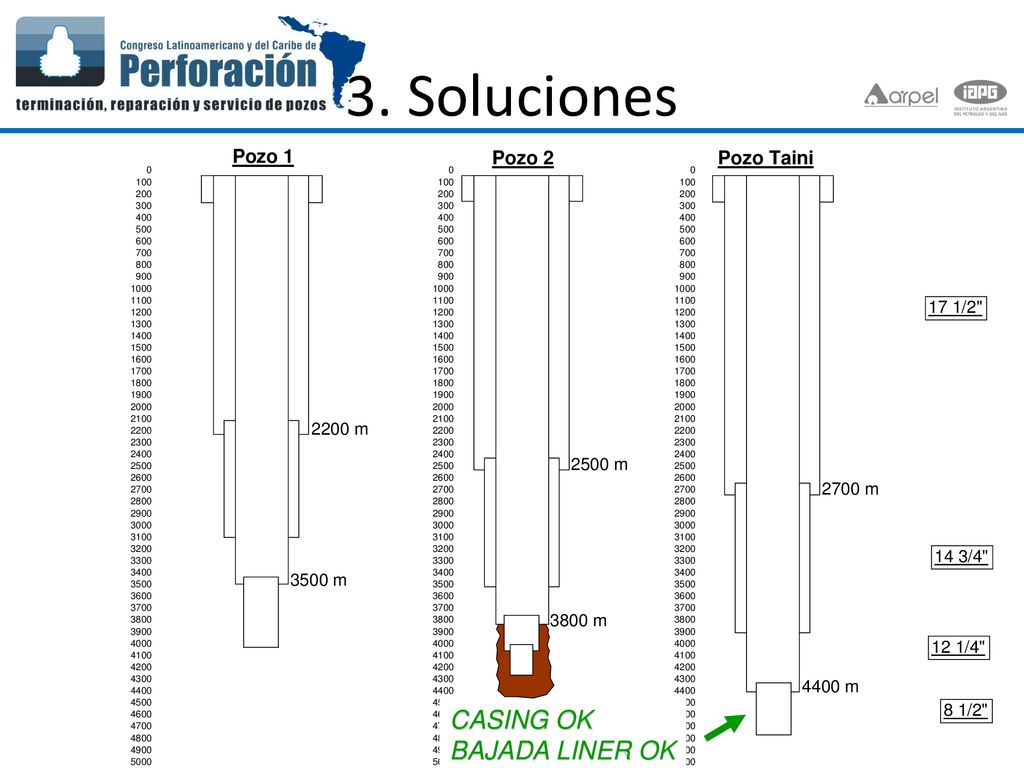

30 3. Soluciones CASING OK BAJADA LINER OK

31 Temario Antecedentes Problemas Soluciones Conclusiones

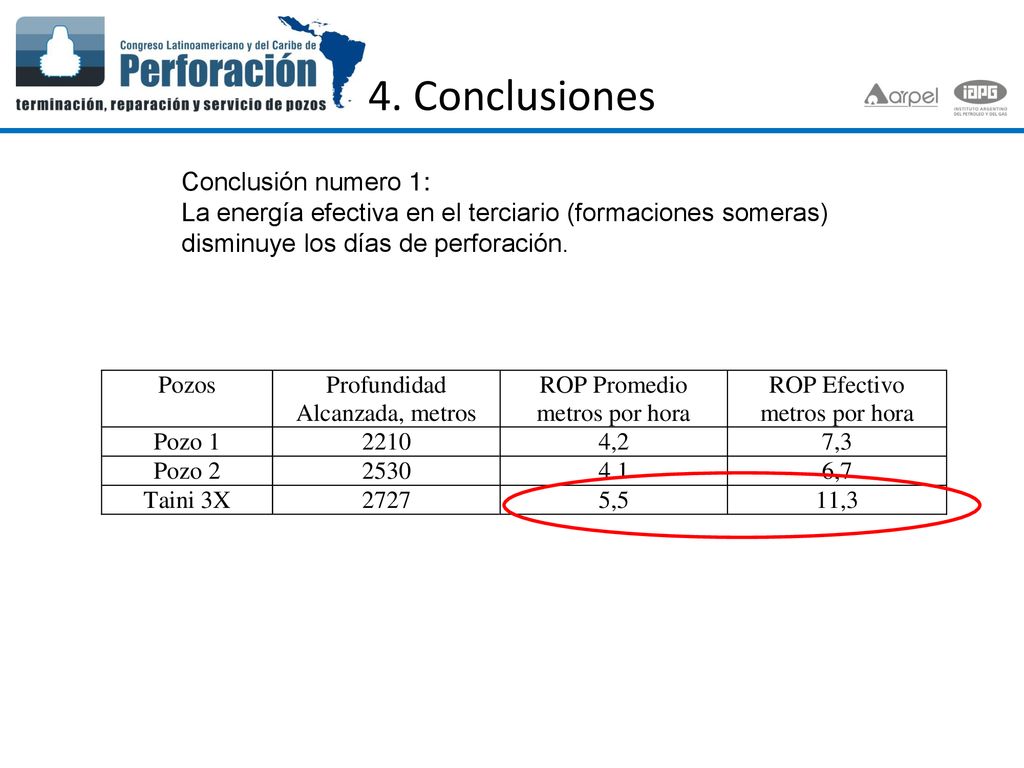

32 4. Conclusiones Conclusión numero 1:
La energía efectiva en el terciario (formaciones someras) disminuye los días de perforación.

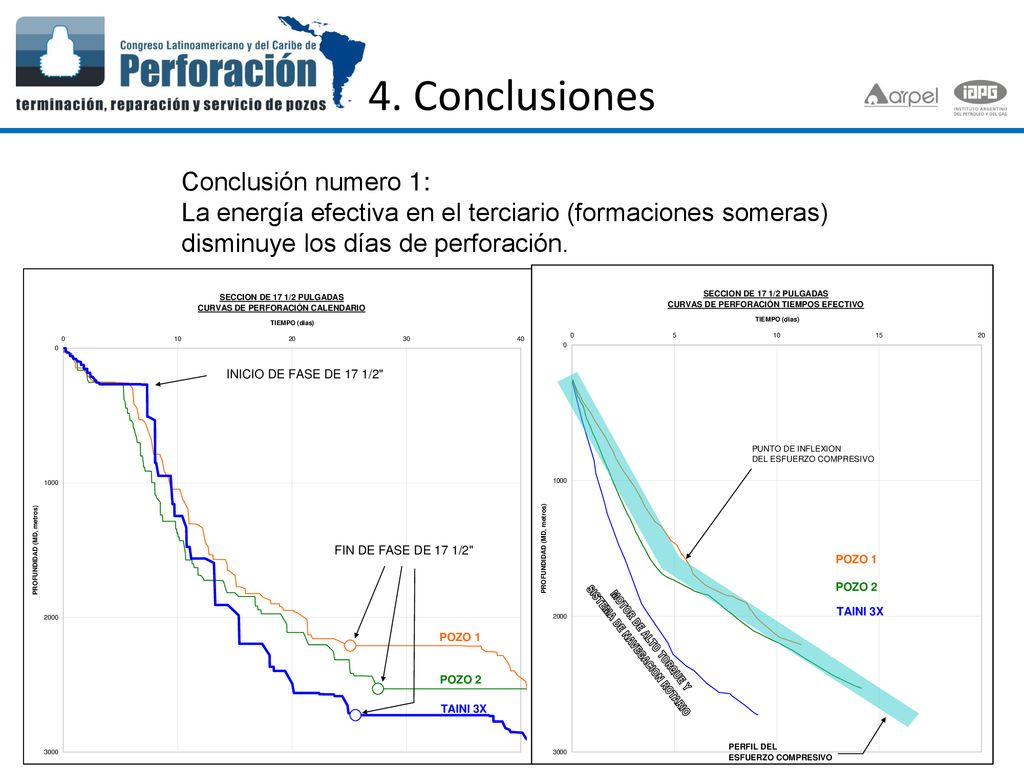

33 4. Conclusiones Conclusión numero 1:
La energía efectiva en el terciario (formaciones someras) disminuye los días de perforación.

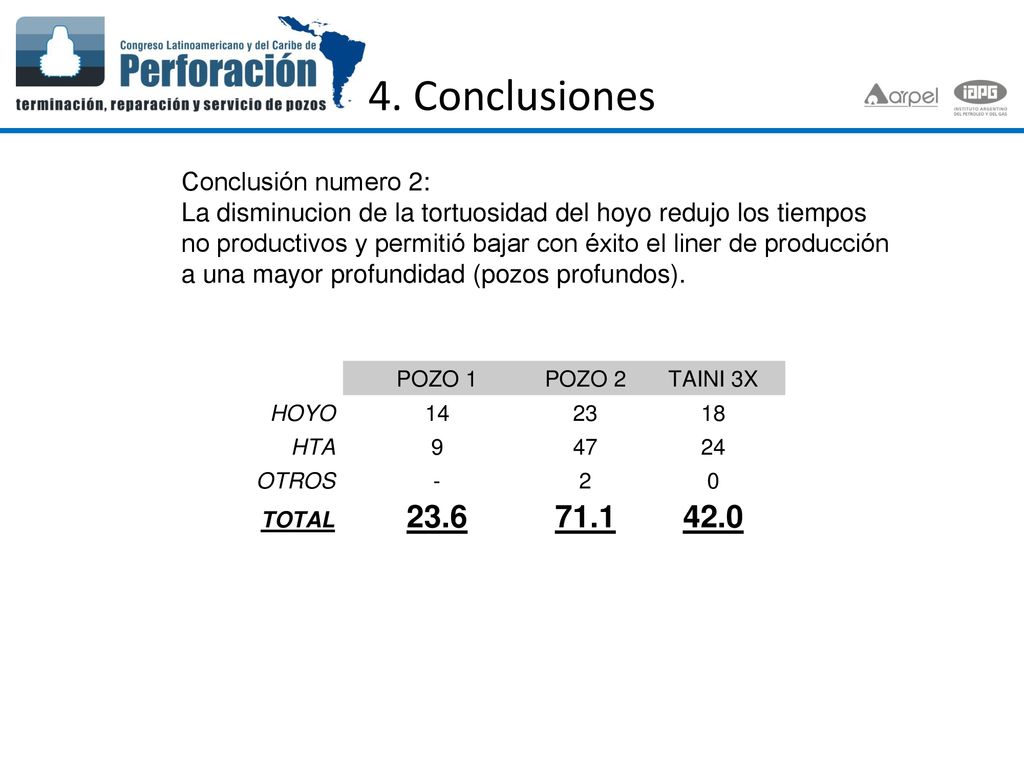

34 4. Conclusiones Conclusión numero 2:
La disminucion de la tortuosidad del hoyo redujo los tiempos no productivos y permitió bajar con éxito el liner de producción a una mayor profundidad (pozos profundos).

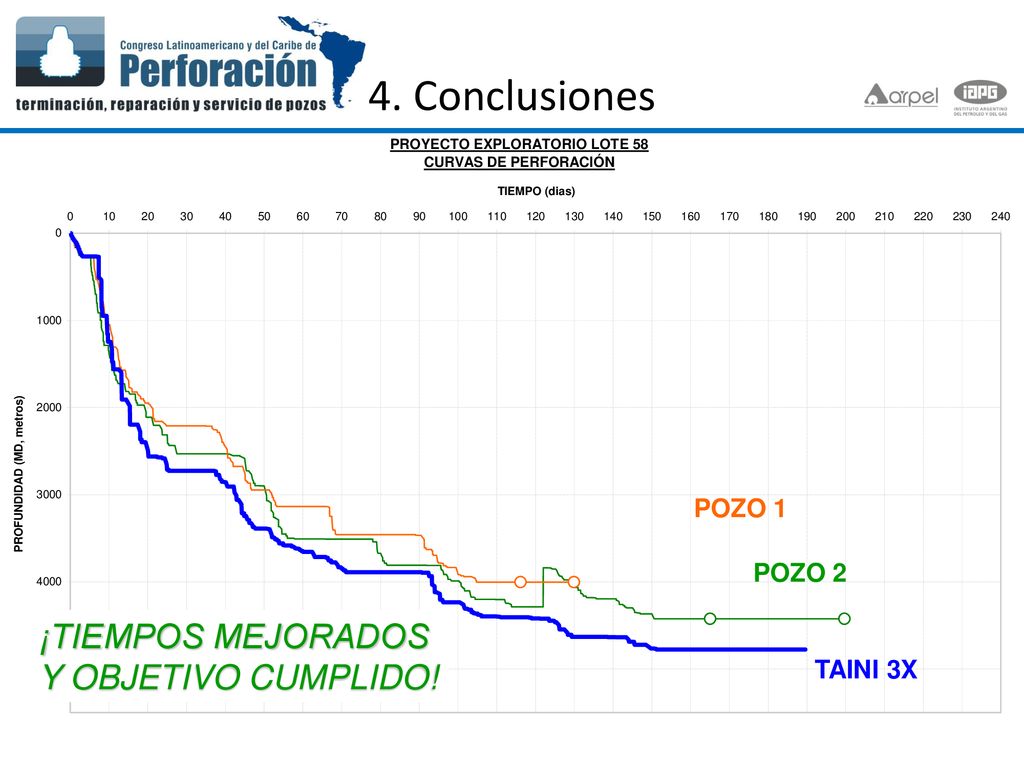

35 4. Conclusiones ¡TIEMPOS MEJORADOS Y OBJETIVO CUMPLIDO! POZO 1 POZO 2
TAINI 3X

36 Gracias.
