UNIDAD III CAMPO MAGNÉTICO.

Presentación del tema: "UNIDAD III CAMPO MAGNÉTICO."— Transcripción de la presentación:

1 UNIDAD III CAMPO MAGNÉTICO

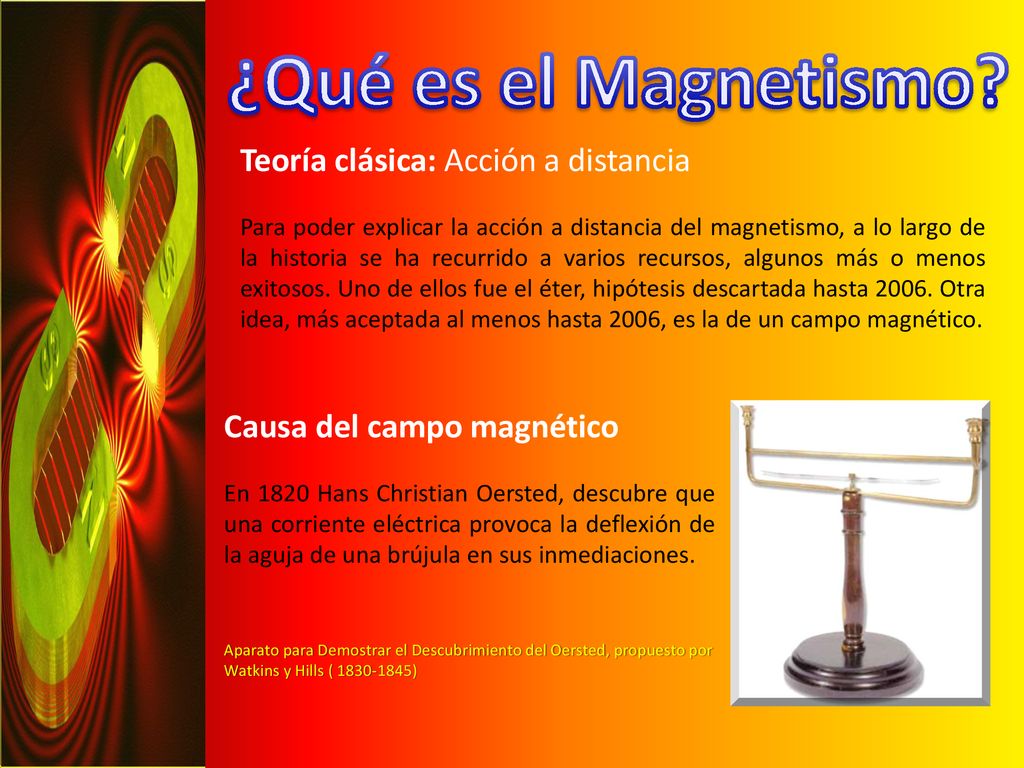

2 ¿Qué es el Magnetismo? Teoría clásica: Acción a distancia
Para poder explicar la acción a distancia del magnetismo, a lo largo de la historia se ha recurrido a varios recursos, algunos más o menos exitosos. Uno de ellos fue el éter, hipótesis descartada hasta Otra idea, más aceptada al menos hasta 2006, es la de un campo magnético. Causa del campo magnético En 1820 Hans Christian Oersted, descubre que una corriente eléctrica provoca la deflexión de la aguja de una brújula en sus inmediaciones. Aparato para Demostrar el Descubrimiento del Oersted, propuesto por Watkins y Hills ( )

3 ¿Qué es el Magnetismo? Causa del campo magnético
Fue André-Marie Ampère quien descubrió la ley que describe la relación entre una corriente eléctrica estacionaria y el campo magnético. Adelantándose a su época, supuso que la causa del magnetismo de los materiales se debe a pequeñísimas particulas cargadas en rotación. Mesa de Ampère Denominada así por André-Marie Ampère, ( ) Esto es un modelo temprano del mismo aparato construido por Ampère para sus experimentos famosos sobre la relación entre campos magnéticos y corriente eléctrica.

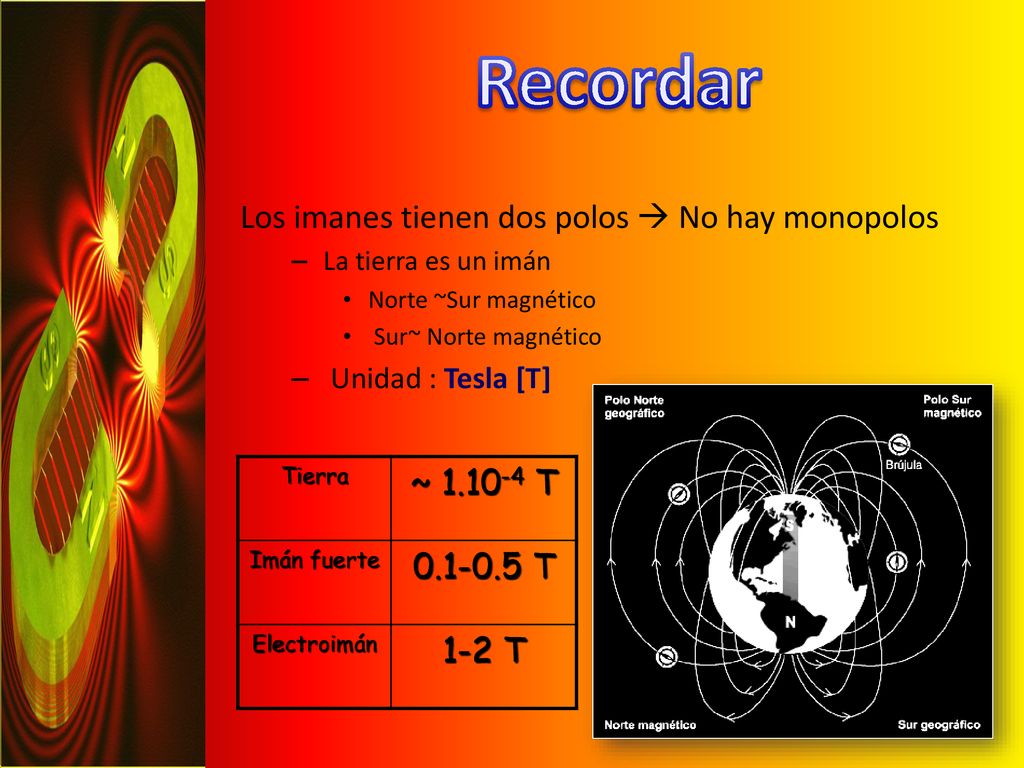

4 Recordar Los imanes tienen dos polos  No hay monopolos ~ 1.10-4 T
La tierra es un imán Norte ~Sur magnético Sur~ Norte magnético Unidad : Tesla [T] Tierra ~ T Imán fuerte T Electroimán 1-2 T

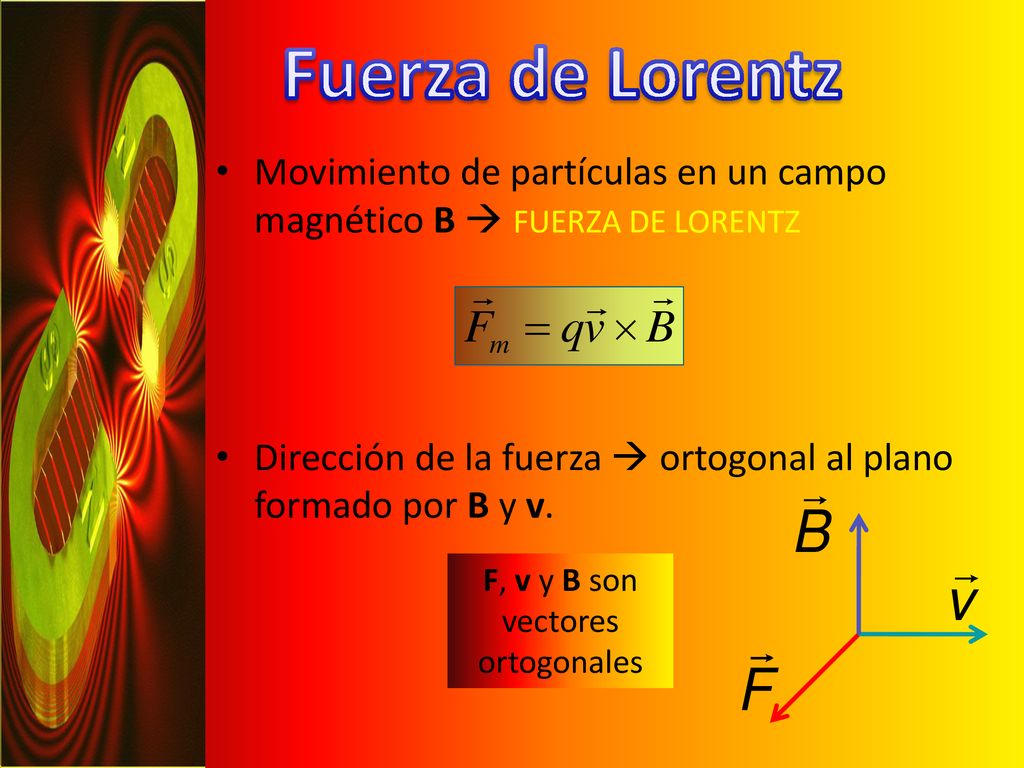

5 F, v y B son vectores ortogonales
Fuerza de Lorentz Movimiento de partículas en un campo magnético B  FUERZA DE LORENTZ Dirección de la fuerza  ortogonal al plano formado por B y v. F, v y B son vectores ortogonales

6

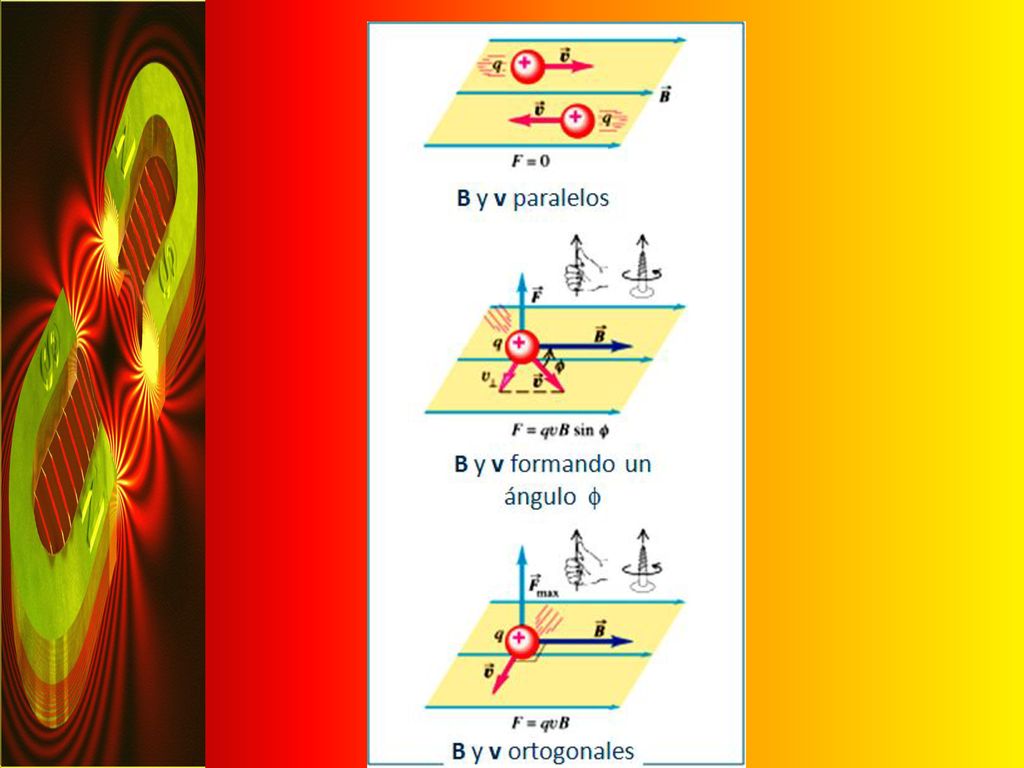

7 B y v paralelos B y v formando un ángulo f

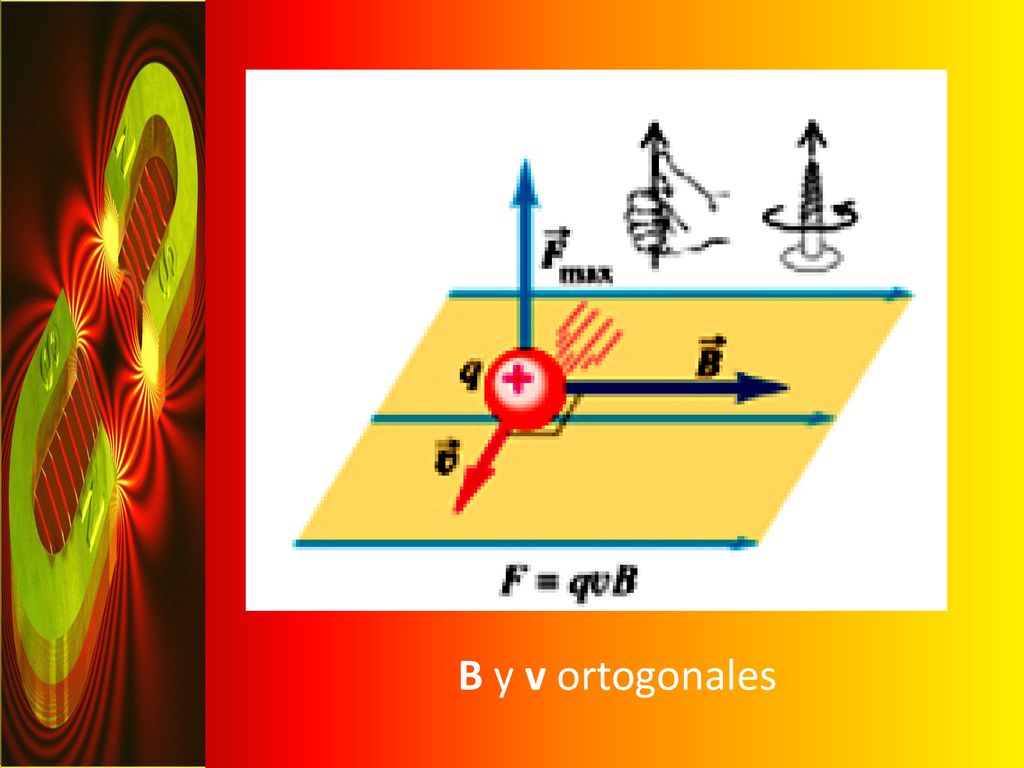

8 B y v ortogonales

9 Frecuencia de ciclotrón
Trayectoria curva en campos B constantes Aplicaciones Ciclotrón: acelerador de partículas Magnetrón : hormo microondas Espectrómetro de masas Tubo de rayos catódicos. Velocidad constante Fuerza magnética = fuerza centrípeta Frecuencia de ciclotrón

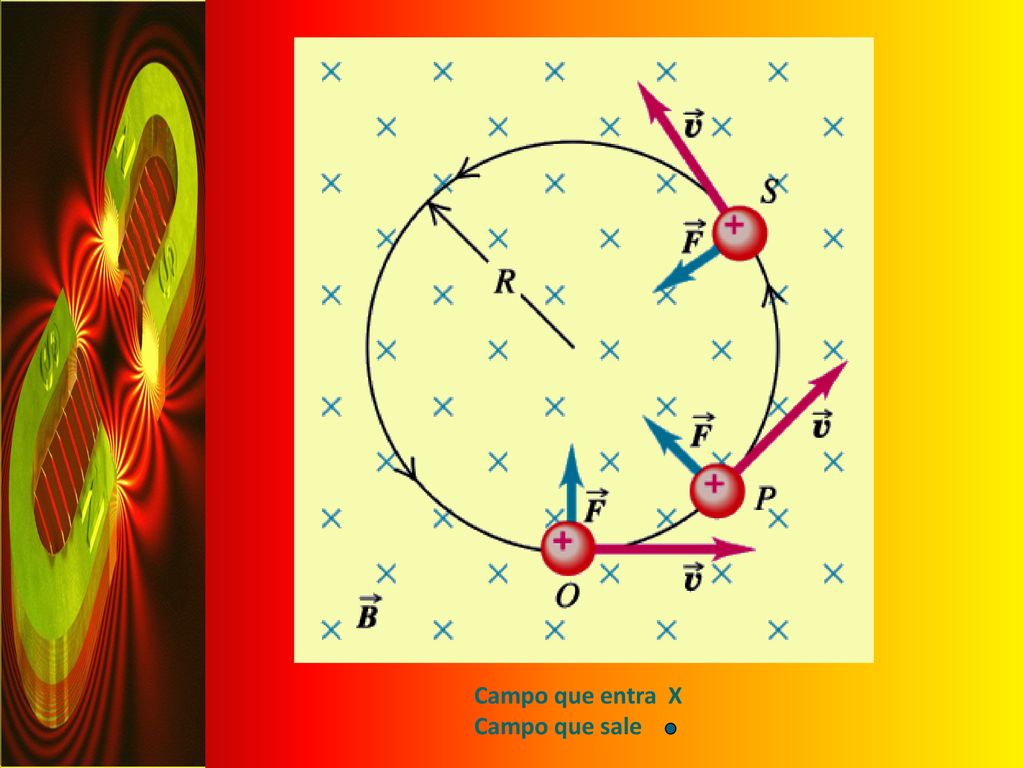

10 Campo que entra X Campo que sale

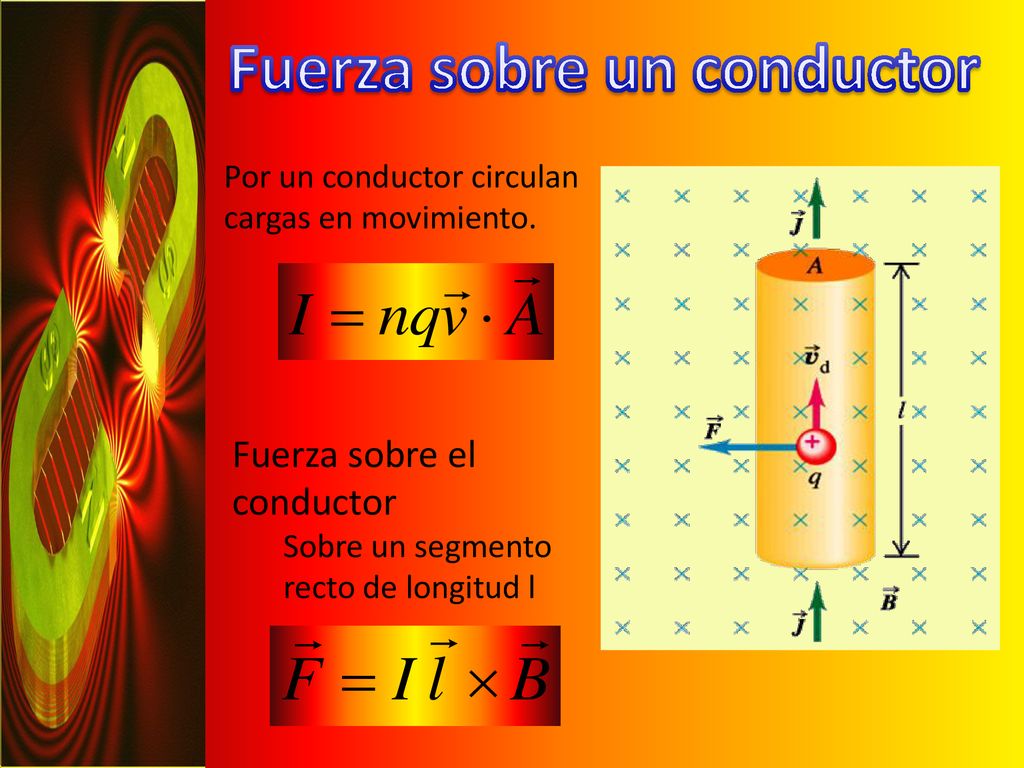

11 Fuerza sobre un conductor
Por un conductor circulan cargas en movimiento. Fuerza sobre el conductor Sobre un segmento recto de longitud l

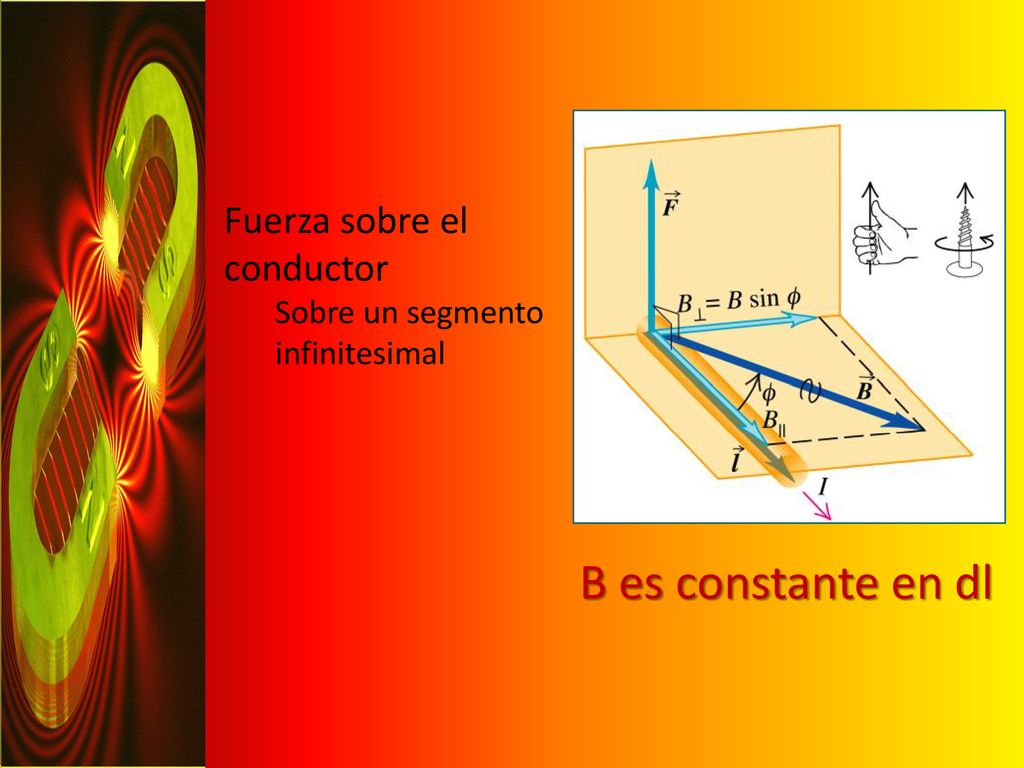

12 B es constante en dl Fuerza sobre el conductor
Sobre un segmento infinitesimal B es constante en dl

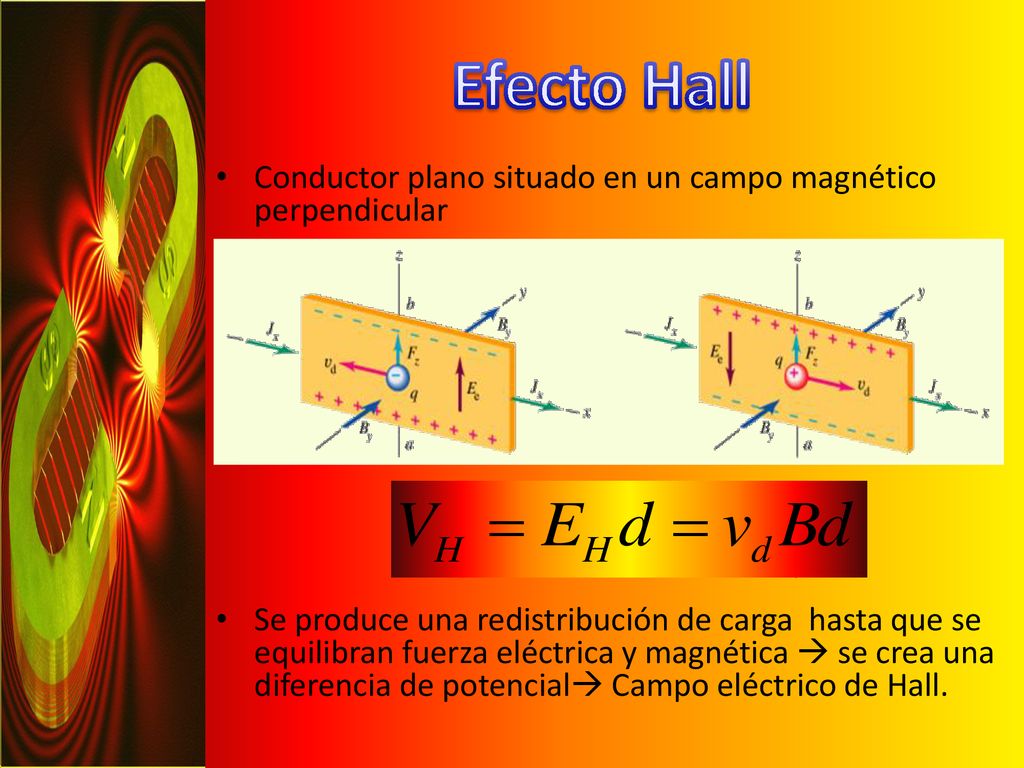

13 Efecto Hall Conductor plano situado en un campo magnético perpendicular Se produce una redistribución de carga hasta que se equilibran fuerza eléctrica y magnética  se crea una diferencia de potencial Campo eléctrico de Hall.
