1 Procesadores La historia del CPU

2 INTEL

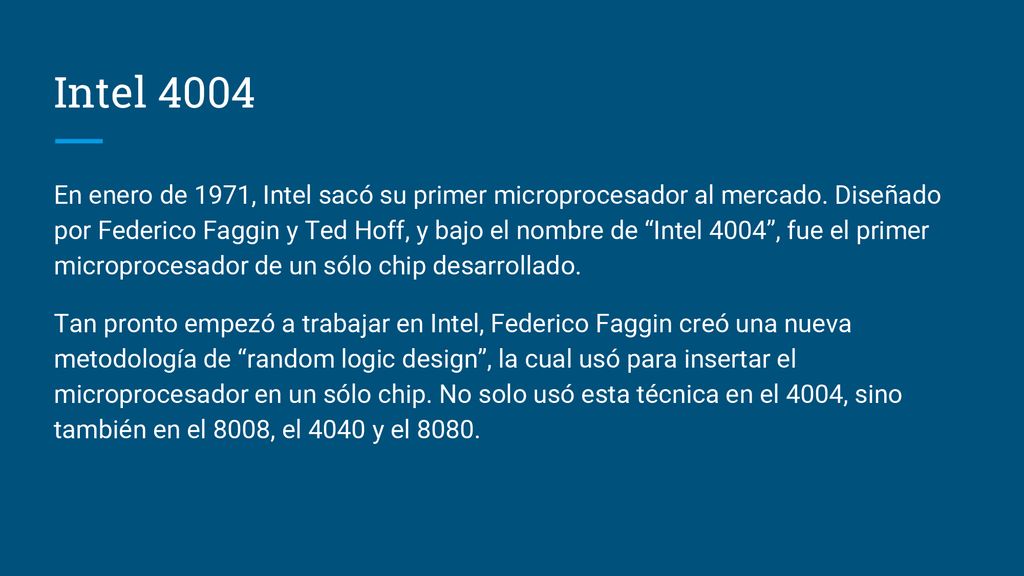

3 Intel 4004 En enero de 1971, Intel sacó su primer microprocesador al mercado. Diseñado por Federico Faggin y Ted Hoff, y bajo el nombre de “Intel 4004”, fue el primer microprocesador de un sólo chip desarrollado. Tan pronto empezó a trabajar en Intel, Federico Faggin creó una nueva metodología de “random logic design”, la cual usó para insertar el microprocesador en un sólo chip. No solo usó esta técnica en el 4004, sino también en el 8008, el 4040 y el 8080.

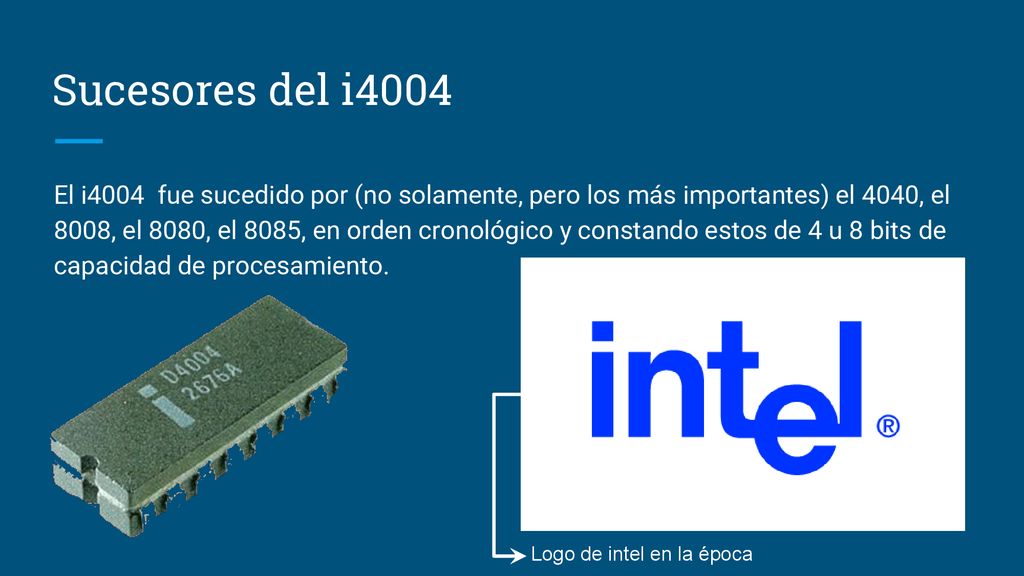

4 Sucesores del i4004 El i4004 fue sucedido por (no solamente, pero los más importantes) el 4040, el 8008, el 8080, el 8085, en orden cronológico y constando estos de 4 u 8 bits de capacidad de procesamiento. Logo de intel en la época

5 i4004 i8008 i8080 i8085 Microprocesador de 4 bits.
Contiene 2300 transistores. Frecuencia de reloj de ~700 kHz 12 bits de direcciones, direccionando hasta 4 KB 16 registros de 4 bit cada uno 3.500 transistores a 10 µm Frecuencia de reloj de ~800 kHz 0.05 MIPS 16KB de memoria accesible 4500 transistores a 6 µm Frecuencia de reloj de 2 mHz 0.29 MIPS 64 KB de memoria accesible 6500 transistores a 3 µm Frecuencia de reloj de 3mHz 0.37 MIPS 64 KB de memoria accesible i4004 i8008 i8080 i8085

6 29000 transistores a 3 μm Frecuencia de reloj de 5 mHz con MIPS, 8 mHz con MIPS y 10 mHz con 0.75MIPS 1 MB de memoria accesible i8086 iAPX 86 El 8 de Junio de 1978 intel introdujo su primer procesador de 16 bit, el 8086, que luego fue nombrado iAPX 86. Este fue el primer procesador x86, y era hasta 10 veces más potente que el i8085. La memoria de este procesador está dividida en espacios pares e impares, los cuales son accedidos para leer 16 bits de data en un ciclo de reloj

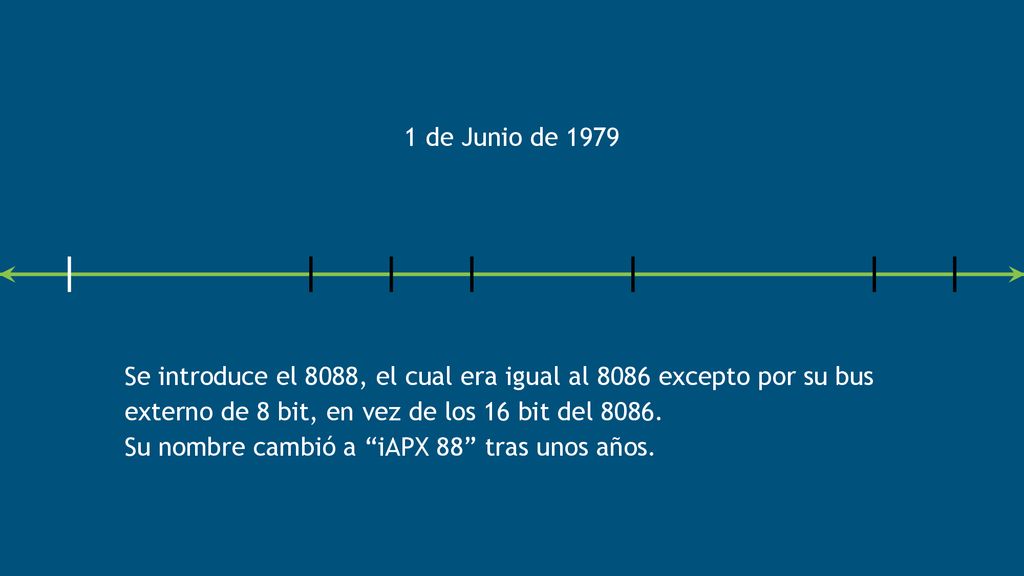

7 1 de Junio de 1979 Se introduce el 8088, el cual era igual al 8086 excepto por su bus externo de 8 bit, en vez de los 16 bit del 8086. Su nombre cambió a “iAPX 88” tras unos años.

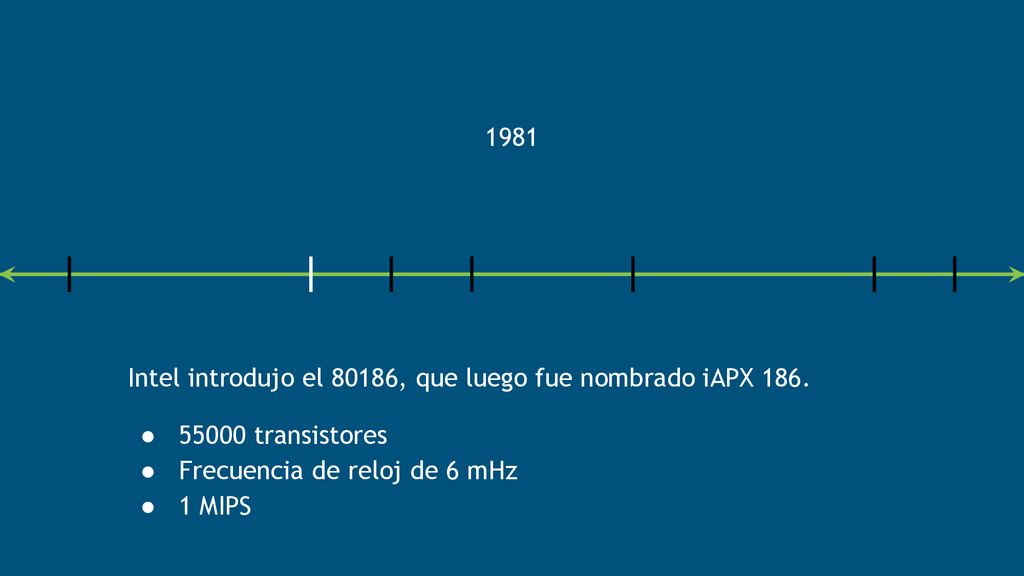

8 1981 Intel introdujo el 80186, que luego fue nombrado iAPX 186. 55000 transistores Frecuencia de reloj de 6 mHz 1 MIPS

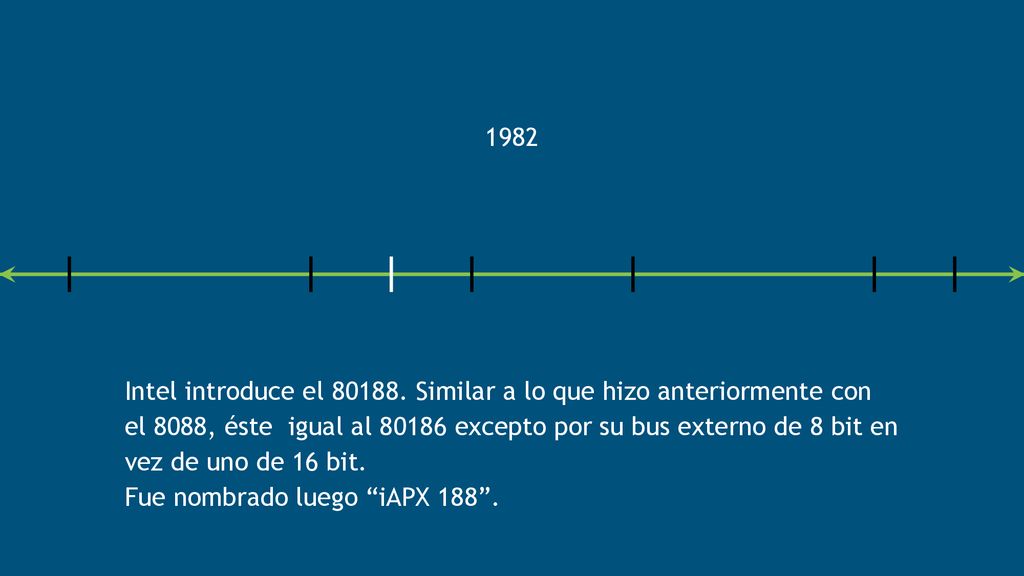

9 1982 Intel introduce el Similar a lo que hizo anteriormente con el 8088, éste igual al excepto por su bus externo de 8 bit en vez de uno de 16 bit. Fue nombrado luego “iAPX 188”.

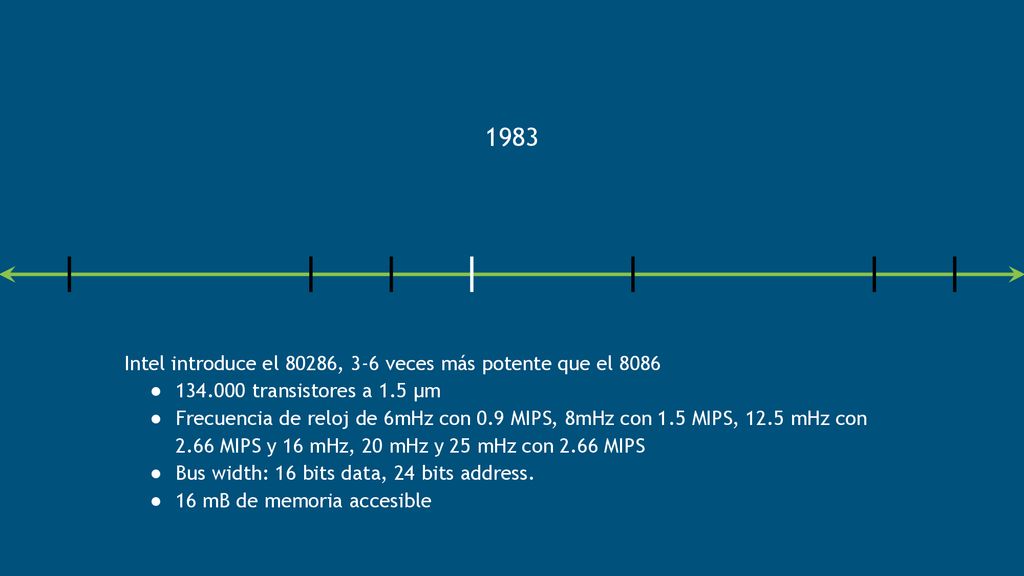

10 1983 Intel introduce el 80286, 3-6 veces más potente que el 8086
transistores a 1.5 μm Frecuencia de reloj de 6mHz con 0.9 MIPS, 8mHz con 1.5 MIPS, 12.5 mHz con 2.66 MIPS y 16 mHz, 20 mHz y 25 mHz con 2.66 MIPS Bus width: 16 bits data, 24 bits address. 16 mB de memoria accesible

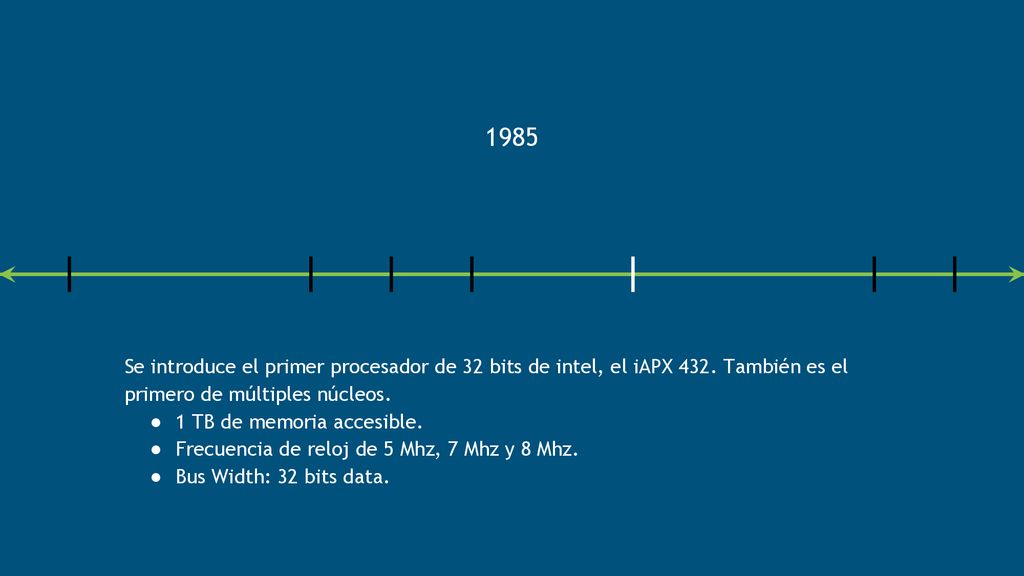

11 1985 Se introduce el primer procesador de 32 bits de intel, el iAPX 432. También es el primero de múltiples núcleos. 1 TB de memoria accesible. Frecuencia de reloj de 5 Mhz, 7 Mhz y 8 Mhz. Bus Width: 32 bits data.

12 Intel introduce el i960, también conocido como i80960.

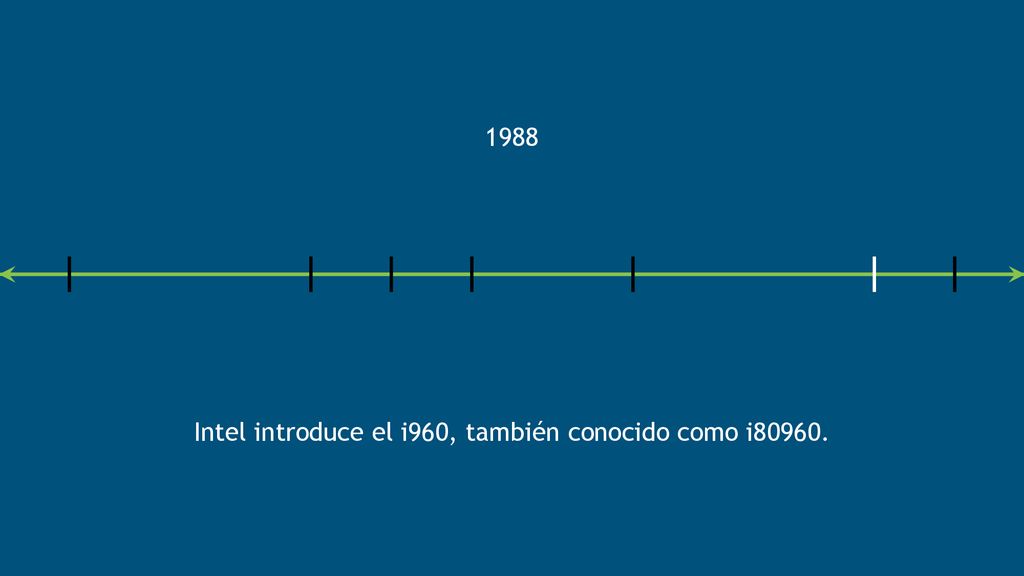

1988 Intel introduce el i960, también conocido como i80960.

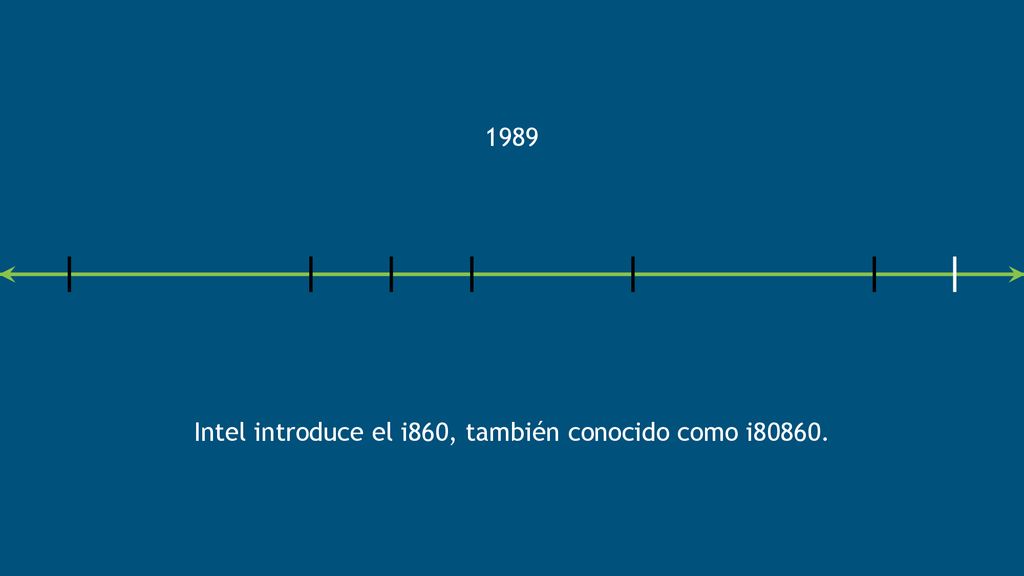

13 Intel introduce el i860, también conocido como i80860.
1989 Intel introduce el i860, también conocido como i80860.

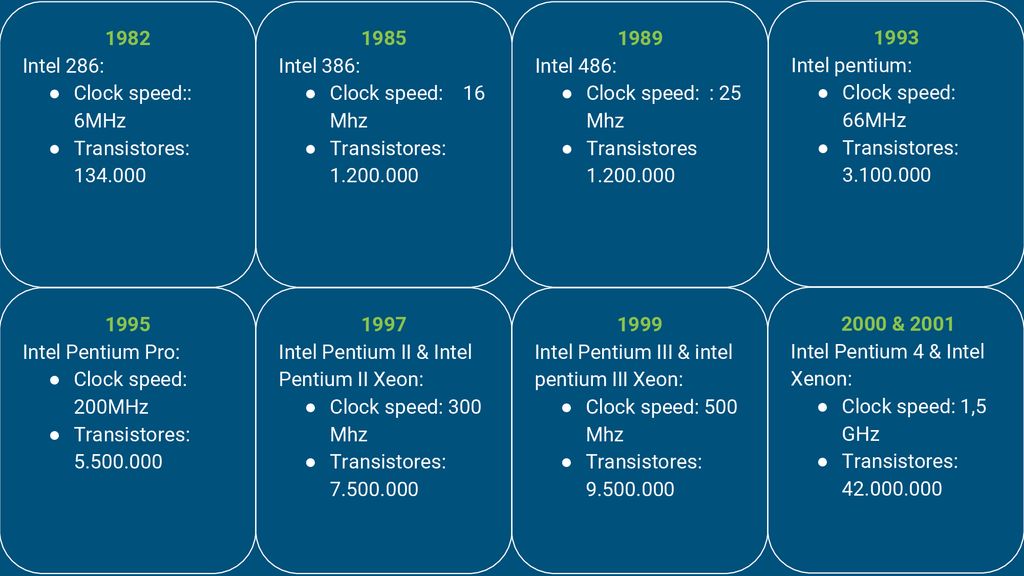

14 1982 Intel 286: Clock speed:: 6MHz Transistores: 1985 Intel 386: Clock speed: Mhz Transistores: 1989 Intel 486: Clock speed: : 25 Mhz Transistores 1993 Intel pentium: Clock speed: 66MHz Transistores: 1995 Intel Pentium Pro: Clock speed: 200MHz Transistores: 1997 Intel Pentium II & Intel Pentium II Xeon: Clock speed: 300 Mhz Transistores: 1999 Intel Pentium III & intel pentium III Xeon: Clock speed: 500 Mhz Transistores: 2000 & 2001 Intel Pentium 4 & Intel Xenon: Clock speed: 1,5 GHz Transistores:

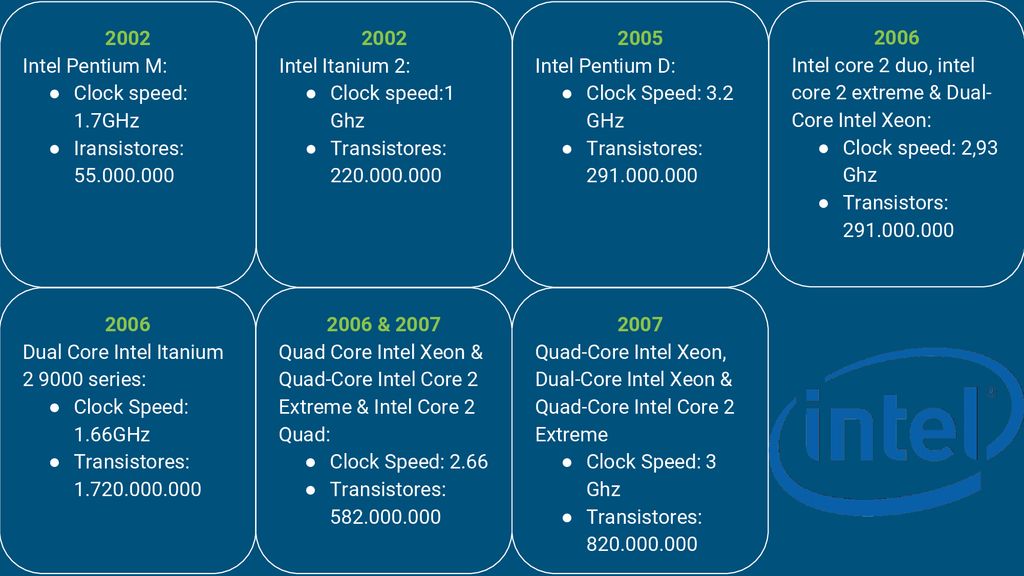

15 2002 Intel Pentium M: Clock speed: 1.7GHz Iransistores: 2002 Intel Itanium 2: Clock speed:1 Ghz Transistores: 2005 Intel Pentium D: Clock Speed: 3.2 GHz Transistores: 2006 Intel core 2 duo, intel core 2 extreme & Dual-Core Intel Xeon: Clock speed: 2,93 Ghz Transistors: 2006 Dual Core Intel Itanium series: Clock Speed: 1.66GHz Transistores: 2006 & 2007 Quad Core Intel Xeon & Quad-Core Intel Core 2 Extreme & Intel Core 2 Quad: Clock Speed: 2.66 Transistores: 2007 Quad-Core Intel Xeon, Dual-Core Intel Xeon & Quad-Core Intel Core 2 Extreme Clock Speed: 3 Ghz Transistores:

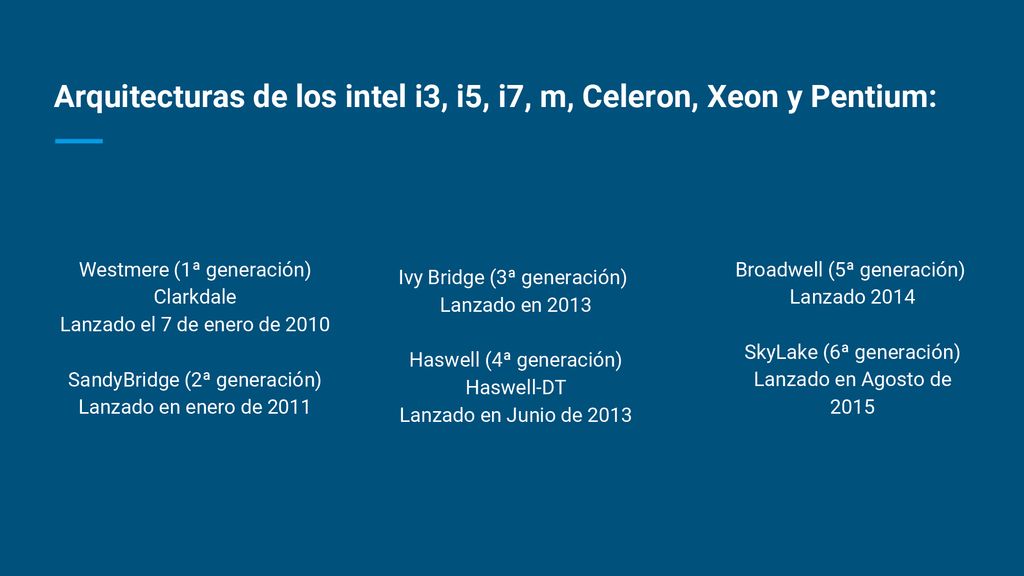

16 Arquitecturas de los intel i3, i5, i7, m, Celeron, Xeon y Pentium:
Broadwell (5ª generación) Lanzado 2014 SkyLake (6ª generación) Lanzado en Agosto de 2015 Westmere (1ª generación) Clarkdale Lanzado el 7 de enero de 2010 SandyBridge (2ª generación) Lanzado en enero de 2011 Ivy Bridge (3ª generación) Lanzado en 2013 Haswell (4ª generación) Haswell-DT Lanzado en Junio de 2013

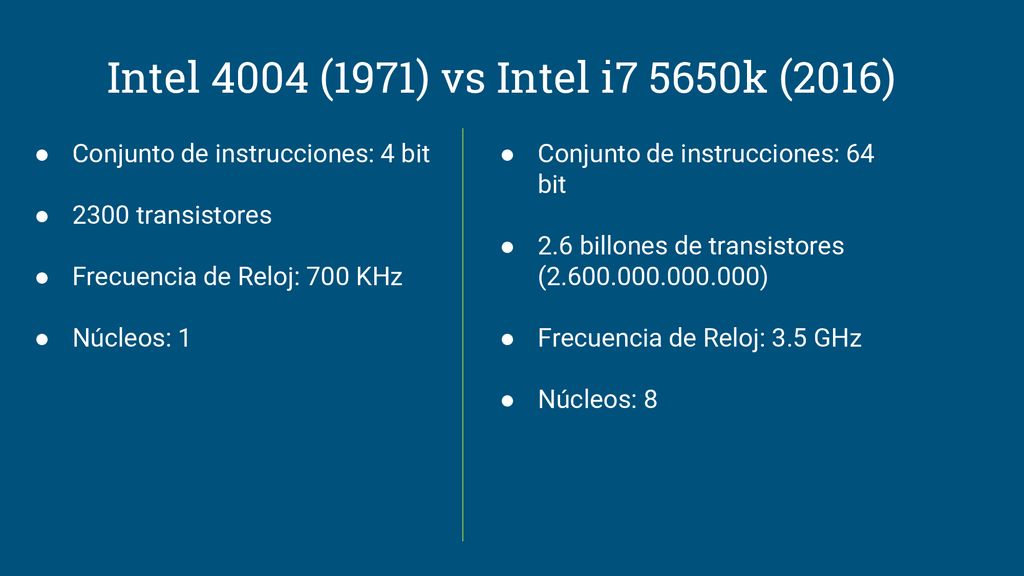

17 Intel 4004 (1971) vs Intel i7 5650k (2016) Conjunto de instrucciones: 4 bit 2300 transistores Frecuencia de Reloj: 700 KHz Núcleos: 1 Conjunto de instrucciones: 64 bit 2.6 billones de transistores ( ) Frecuencia de Reloj: 3.5 GHz Núcleos: 8

18 MOTOROLA

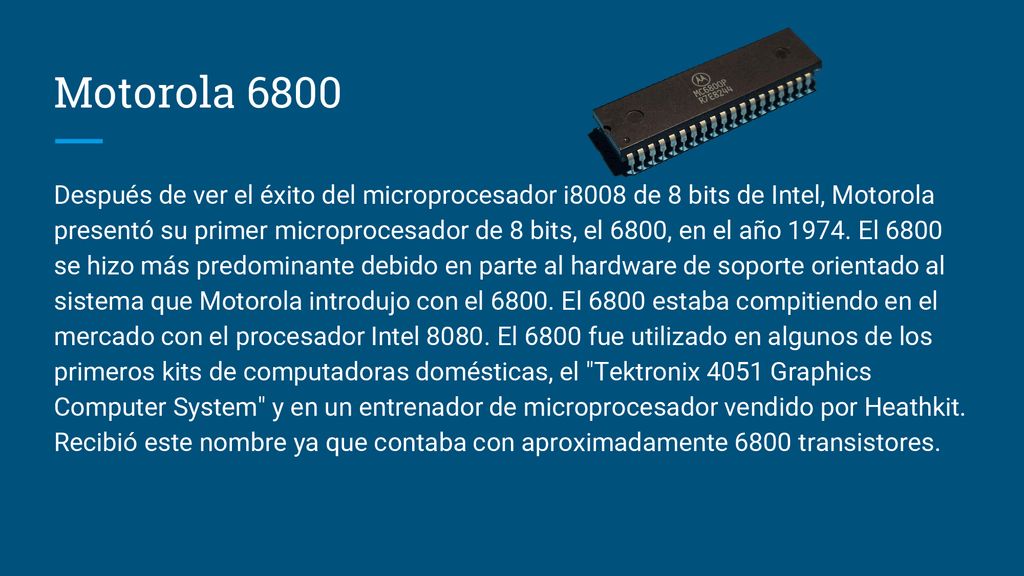

19 Motorola 6800 Después de ver el éxito del microprocesador i8008 de 8 bits de Intel, Motorola presentó su primer microprocesador de 8 bits, el 6800, en el año El 6800 se hizo más predominante debido en parte al hardware de soporte orientado al sistema que Motorola introdujo con el El 6800 estaba compitiendo en el mercado con el procesador Intel El 6800 fue utilizado en algunos de los primeros kits de computadoras domésticas, el "Tektronix 4051 Graphics Computer System" y en un entrenador de microprocesador vendido por Heathkit. Recibió este nombre ya que contaba con aproximadamente 6800 transistores.

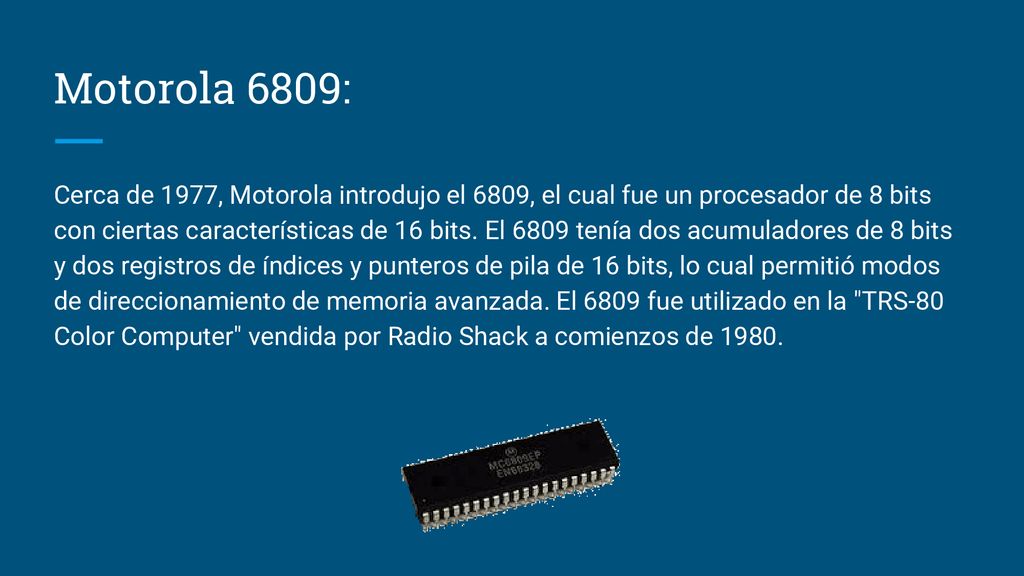

20 Motorola 6809: Cerca de 1977, Motorola introdujo el 6809, el cual fue un procesador de 8 bits con ciertas características de 16 bits. El 6809 tenía dos acumuladores de 8 bits y dos registros de índices y punteros de pila de 16 bits, lo cual permitió modos de direccionamiento de memoria avanzada. El 6809 fue utilizado en la "TRS-80 Color Computer" vendida por Radio Shack a comienzos de 1980.

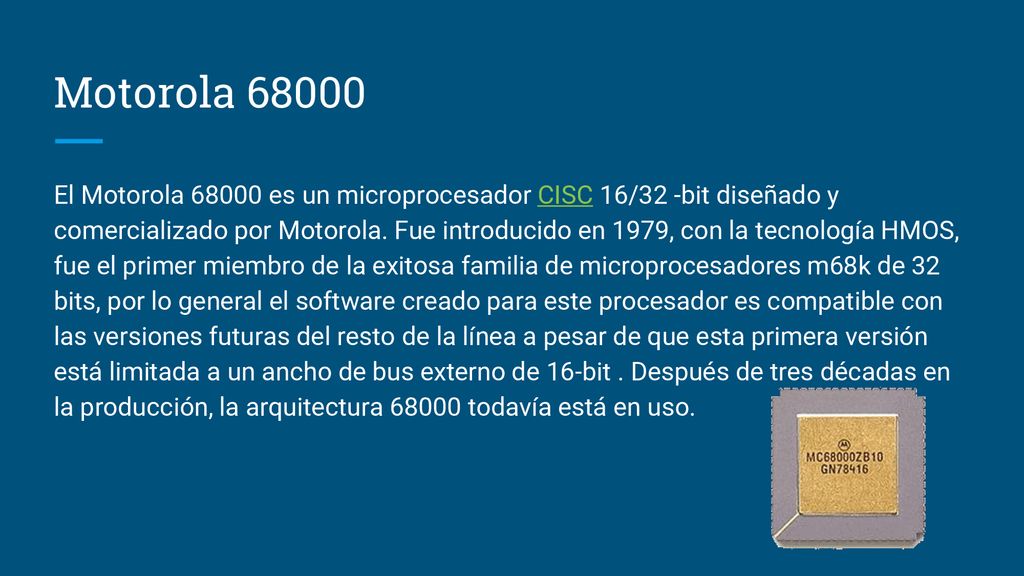

21 Motorola 68000 El Motorola es un microprocesador CISC 16/32 -bit diseñado y comercializado por Motorola. Fue introducido en 1979, con la tecnología HMOS, fue el primer miembro de la exitosa familia de microprocesadores m68k de 32 bits, por lo general el software creado para este procesador es compatible con las versiones futuras del resto de la línea a pesar de que esta primera versión está limitada a un ancho de bus externo de 16-bit . Después de tres décadas en la producción, la arquitectura todavía está en uso.

22 1982 MC68010: 16 bit Era una mejora del MC68000 1984 1987 MC68030:
Fue el primer microprocesador de 32 bits. transistores: Clock speed: MHz 1987 MC68030: 32 bits Transistores: Clock speed: MHz 1990 MC68040: Transistores:1,200,000 Clock speed: 25, 33, 40 MHz 1993 PPC601 & PPC603 Chip PowerPC de primera generación. Clock speed 601: Mhz Clock speed 603: 75 Mhz Transistores: 1994 68060: Clock speed: 50, 60, 66, 75 MHz Transistores: 2.5M 1998 PowerPC 750: Clock speed: 66 Mhz Transistores: 1999 PowerPC 7xxx line: Clock speed: 350 Mhz Transistores:

23 AMD

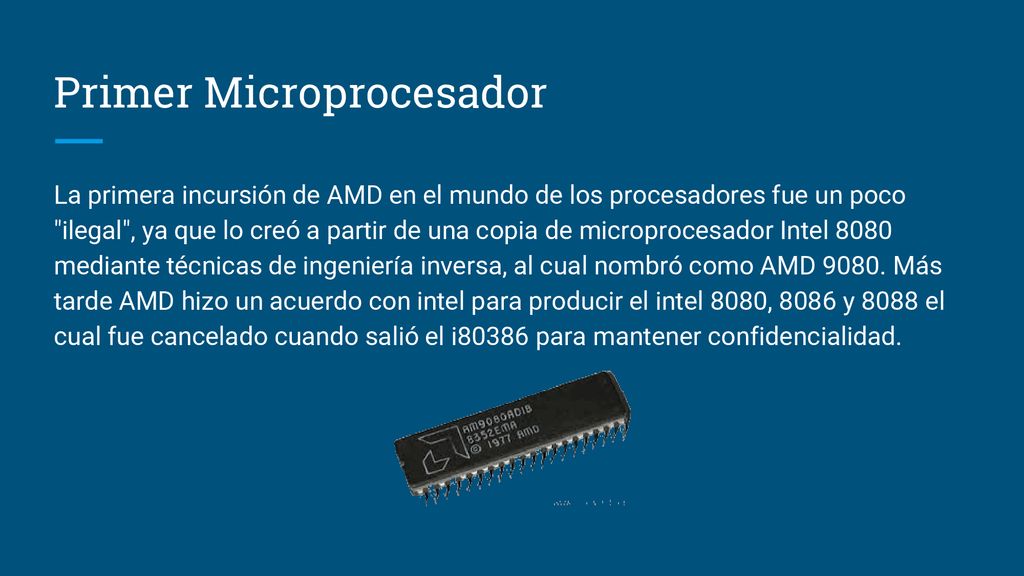

24 Primer Microprocesador
La primera incursión de AMD en el mundo de los procesadores fue un poco "ilegal", ya que lo creó a partir de una copia de microprocesador Intel 8080 mediante técnicas de ingeniería inversa, al cual nombró como AMD Más tarde AMD hizo un acuerdo con intel para producir el intel 8080, 8086 y 8088 el cual fue cancelado cuando salió el i80386 para mantener confidencialidad.

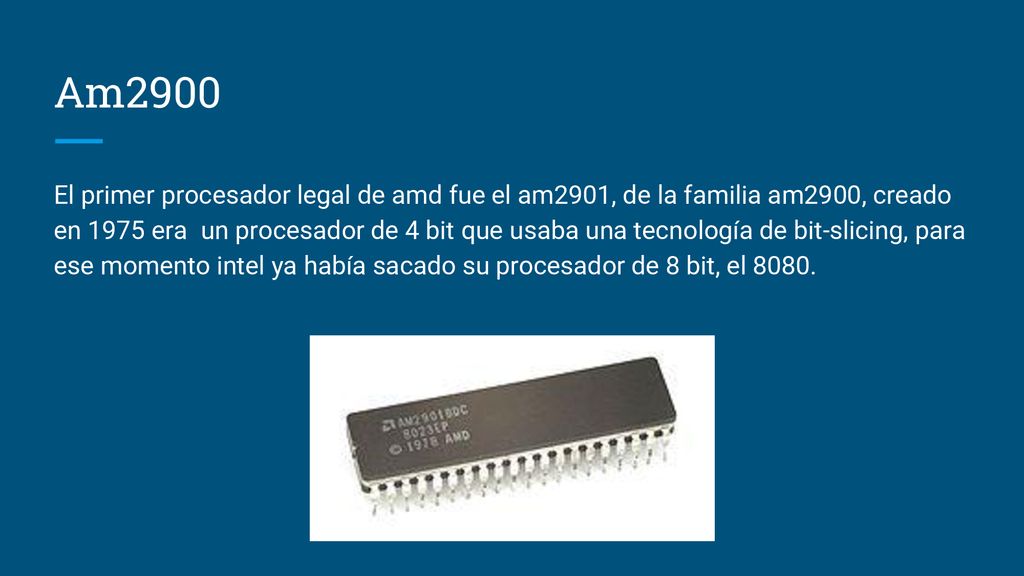

25 Am2900 El primer procesador legal de amd fue el am2901, de la familia am2900, creado en 1975 era un procesador de 4 bit que usaba una tecnología de bit-slicing, para ese momento intel ya había sacado su procesador de 8 bit, el 8080.

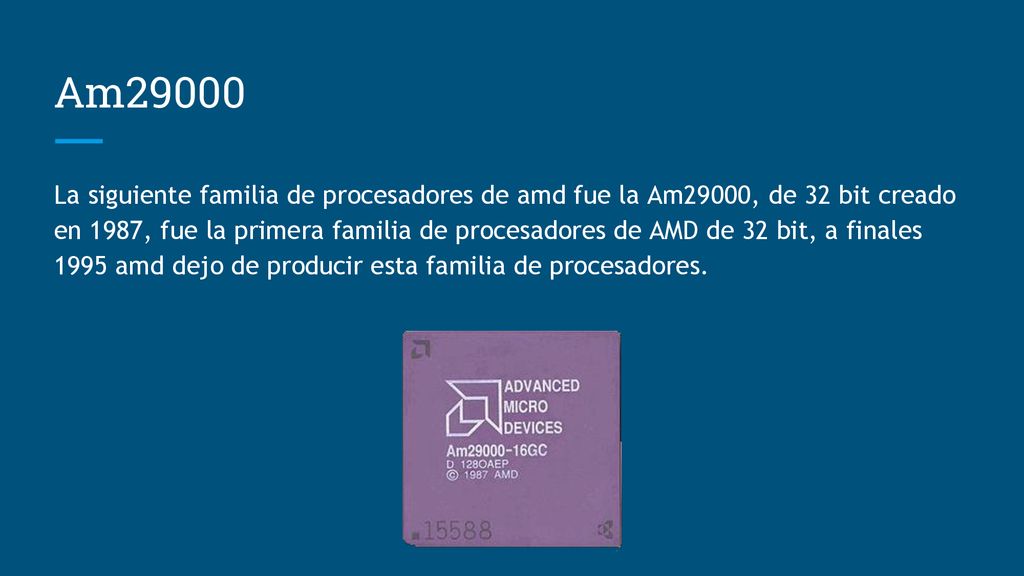

26 Am29000 La siguiente familia de procesadores de amd fue la Am29000, de 32 bit creado en 1987, fue la primera familia de procesadores de AMD de 32 bit, a finales 1995 amd dejo de producir esta familia de procesadores.

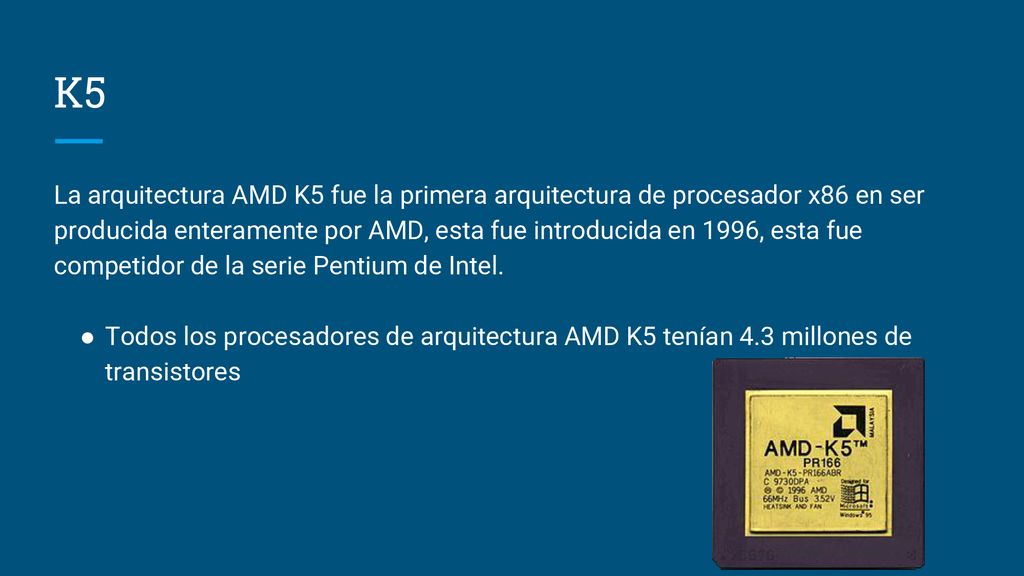

27 K5 La arquitectura AMD K5 fue la primera arquitectura de procesador x86 en ser producida enteramente por AMD, esta fue introducida en 1996, esta fue competidor de la serie Pentium de Intel. Todos los procesadores de arquitectura AMD K5 tenían 4.3 millones de transistores

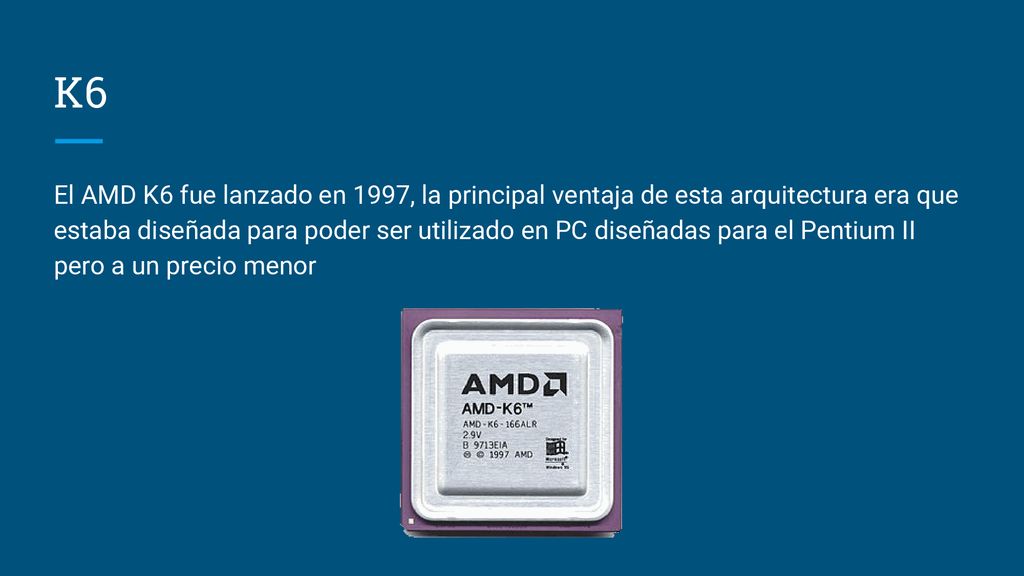

28 K6 El AMD K6 fue lanzado en 1997, la principal ventaja de esta arquitectura era que estaba diseñada para poder ser utilizado en PC diseñadas para el Pentium II pero a un precio menor

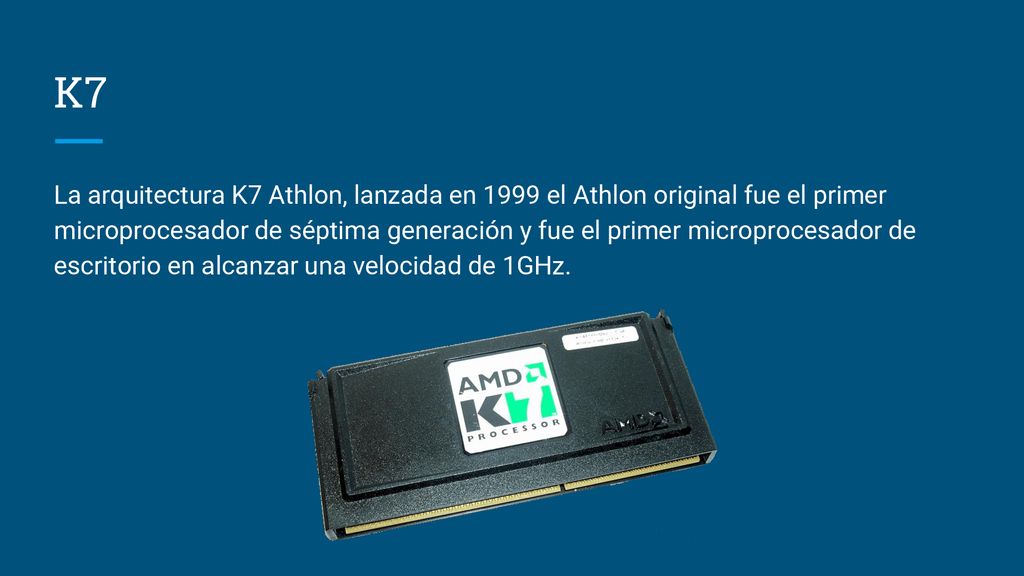

29 K7 La arquitectura K7 Athlon, lanzada en 1999 el Athlon original fue el primer microprocesador de séptima generación y fue el primer microprocesador de escritorio en alcanzar una velocidad de 1GHz.

30 K8 La arquitectura K8 Hammer, lanzada en 2003, fue la primera implementación de AMD64, y la extensión de 64 bit de la arquitectura x86. La arquitectura K8 es muy parecida a la K7, la principal diferencia es la integración de las instrucciones AMD64.

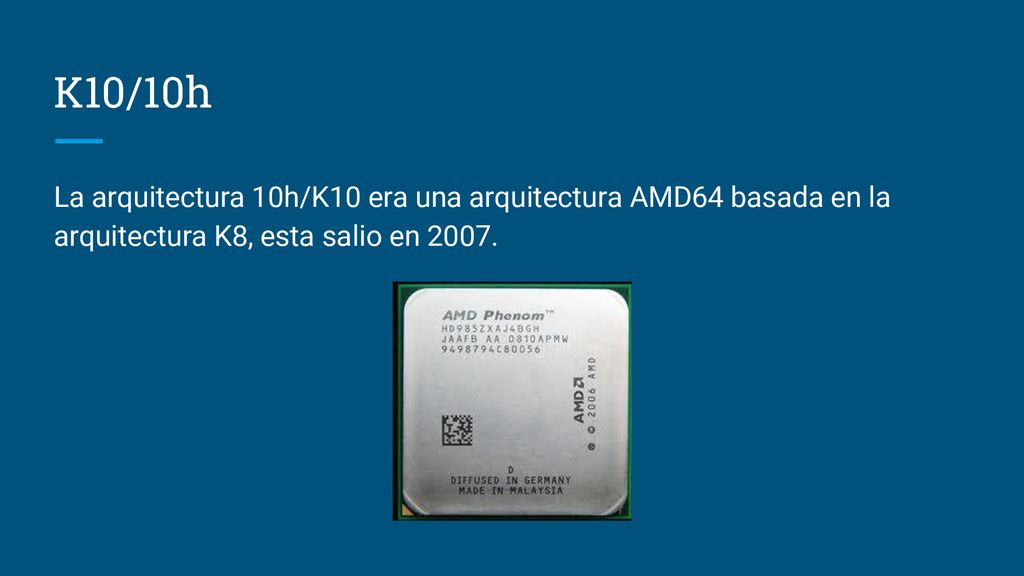

31 K10/10h La arquitectura 10h/K10 era una arquitectura AMD64 basada en la arquitectura K8, esta salio en 2007.

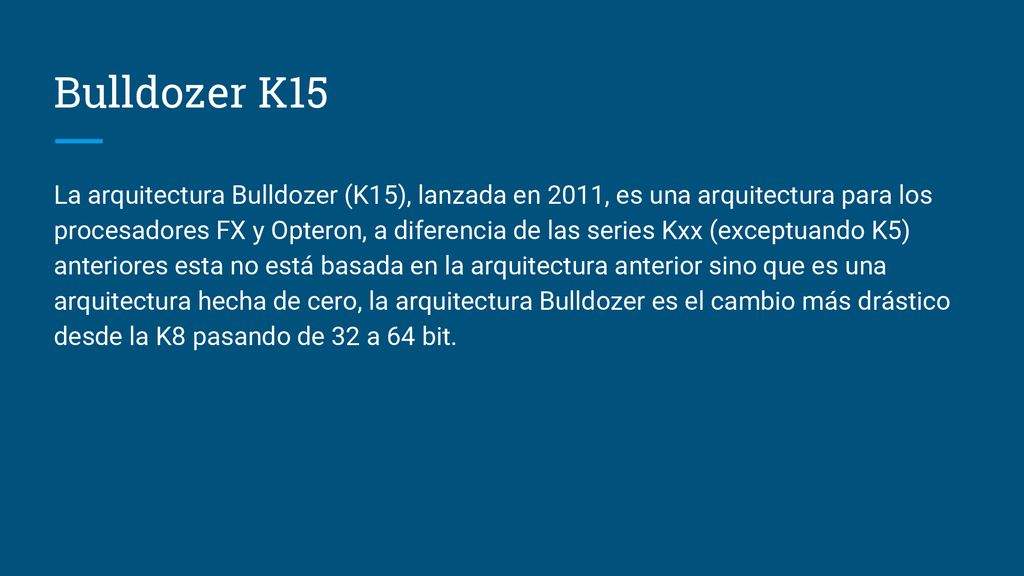

32 Bulldozer K15 La arquitectura Bulldozer (K15), lanzada en 2011, es una arquitectura para los procesadores FX y Opteron, a diferencia de las series Kxx (exceptuando K5) anteriores esta no está basada en la arquitectura anterior sino que es una arquitectura hecha de cero, la arquitectura Bulldozer es el cambio más drástico desde la K8 pasando de 32 a 64 bit.
