1 FIJACION DE PEAJES Y COMPENSACIONES
LÍNEA DE TRANSMISIÓN LA VIRGEN – CARIPA 138 KV 03 de Mayo 2018

2 Título da Apresentação

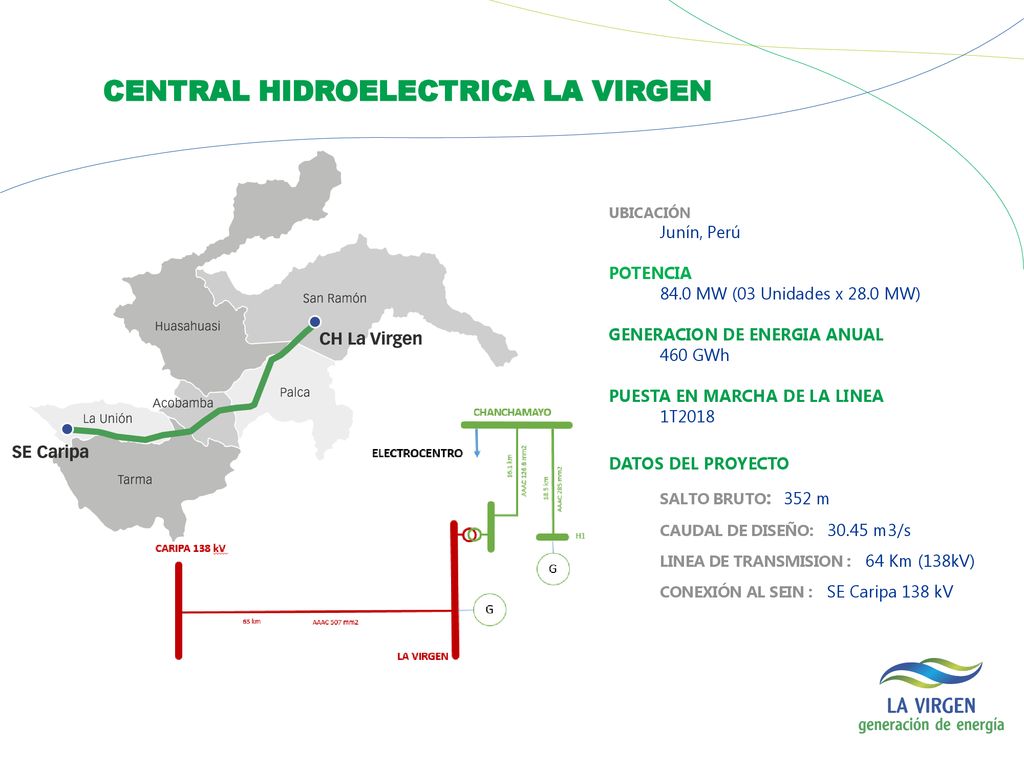

CENTRAL HIDROELECTRICA LA VIRGEN UBICACIÓN Junín, Perú POTENCIA 84.0 MW (03 Unidades x 28.0 MW) GENERACION DE ENERGIA ANUAL 460 GWh PUESTA EN MARCHA DE LA LINEA 1T2018 DATOS DEL PROYECTO SALTO BRUTO: m CAUDAL DE DISEÑO: m3/s LINEA DE TRANSMISION : 64 Km (138kV) CONEXIÓN AL SEIN : SE Caripa 138 kV Título da Apresentação

3 Título da Apresentação

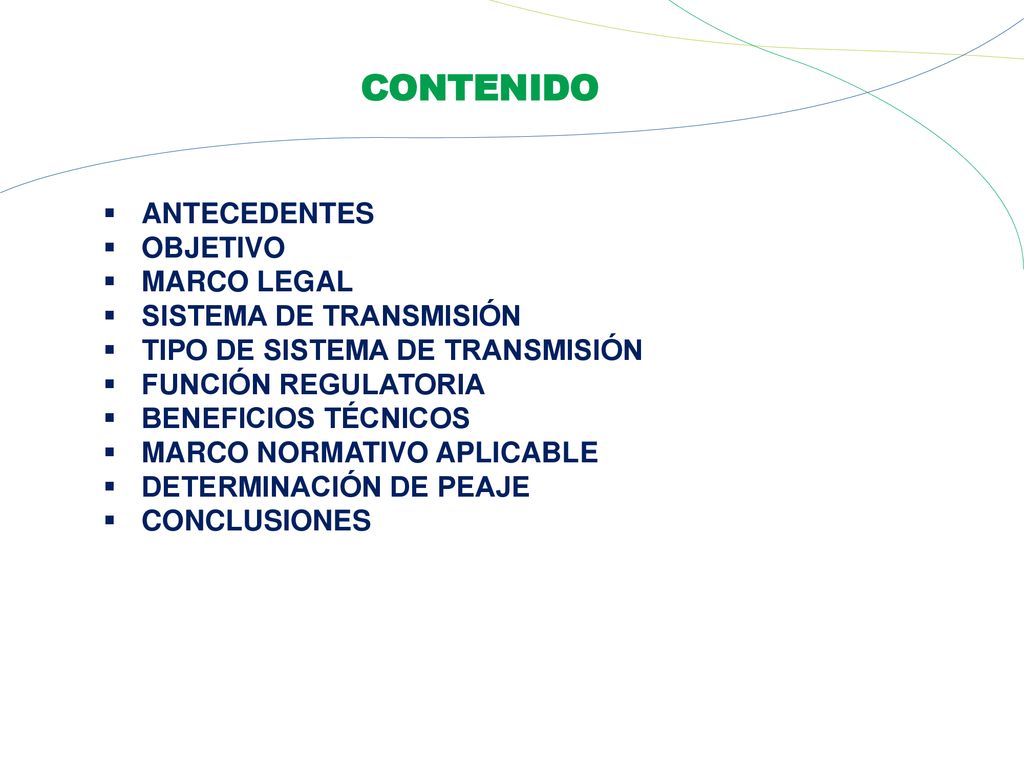

CONTENIDO ANTECEDENTES OBJETIVO MARCO LEGAL SISTEMA DE TRANSMISIÓN TIPO DE SISTEMA DE TRANSMISIÓN FUNCIÓN REGULATORIA BENEFICIOS TÉCNICOS MARCO NORMATIVO APLICABLE DETERMINACIÓN DE PEAJE CONCLUSIONES Título da Apresentação

4 Título da Apresentação

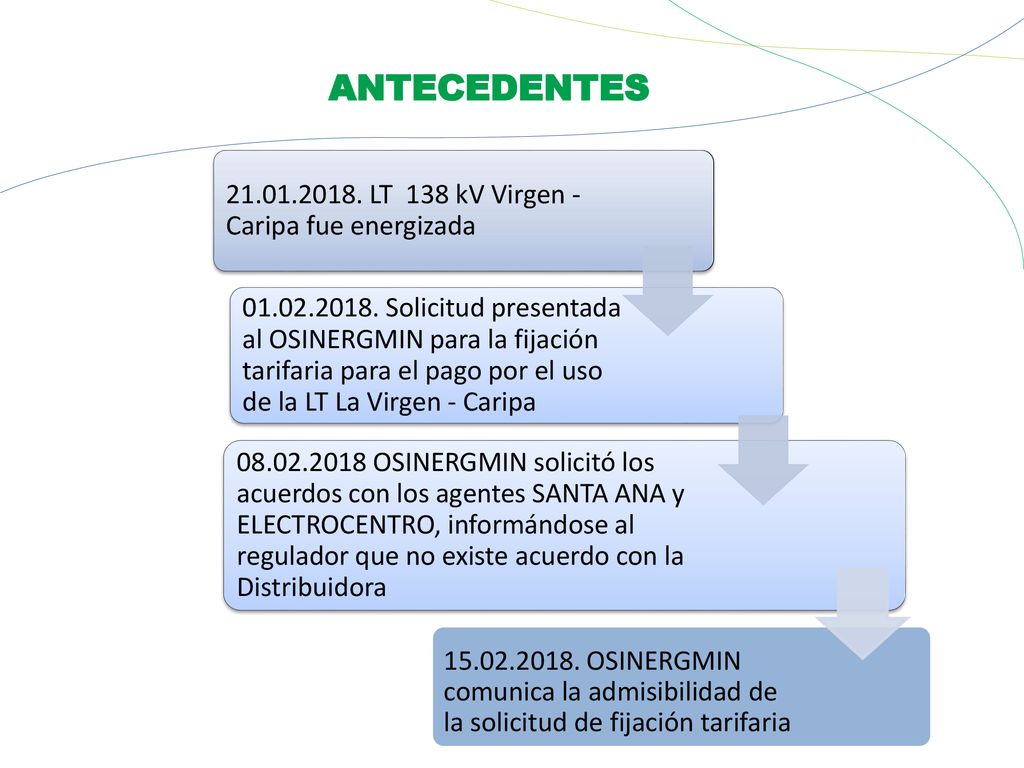

ANTECEDENTES LT 138 kV Virgen - Caripa fue energizada Solicitud presentada al OSINERGMIN para la fijación tarifaria para el pago por el uso de la LT La Virgen - Caripa OSINERGMIN solicitó los acuerdos con los agentes SANTA ANA y ELECTROCENTRO, informándose al regulador que no existe acuerdo con la Distribuidora Título da Apresentação OSINERGMIN comunica la admisibilidad de la solicitud de fijación tarifaria

5 Título da Apresentação

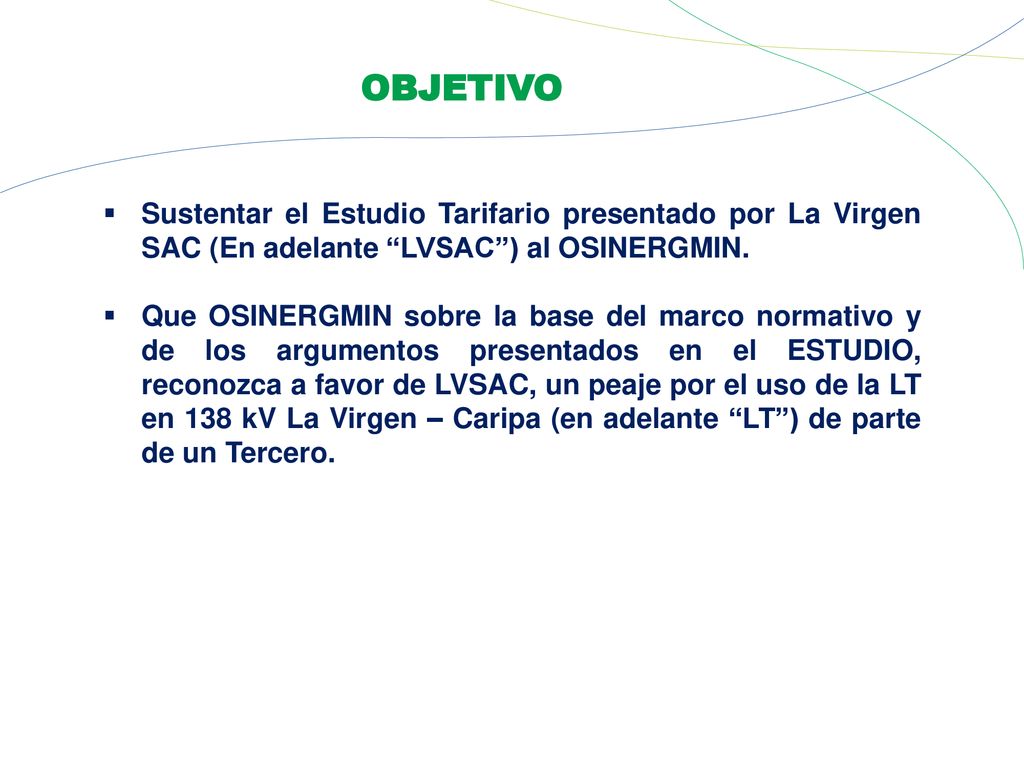

OBJETIVO Sustentar el Estudio Tarifario presentado por La Virgen SAC (En adelante “LVSAC”) al OSINERGMIN. Que OSINERGMIN sobre la base del marco normativo y de los argumentos presentados en el ESTUDIO, reconozca a favor de LVSAC, un peaje por el uso de la LT en 138 kV La Virgen – Caripa (en adelante “LT”) de parte de un Tercero. Título da Apresentação

6 Título da Apresentação

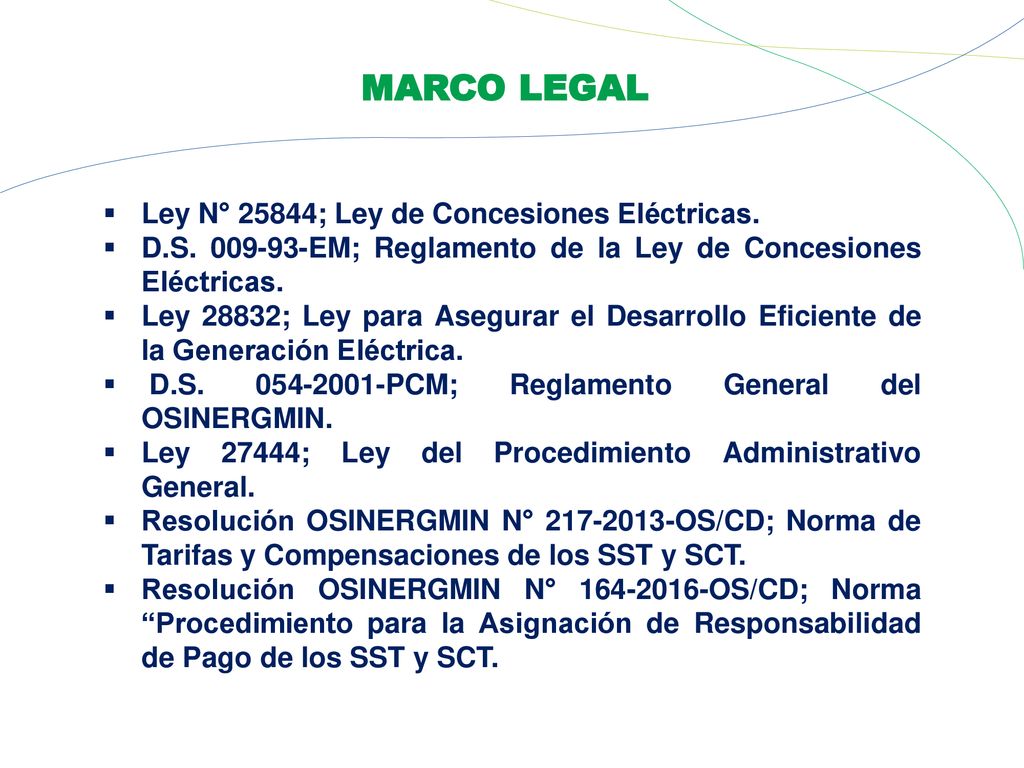

MARCO LEGAL Ley N° 25844; Ley de Concesiones Eléctricas. D.S EM; Reglamento de la Ley de Concesiones Eléctricas. Ley 28832; Ley para Asegurar el Desarrollo Eficiente de la Generación Eléctrica. D.S PCM; Reglamento General del OSINERGMIN. Ley 27444; Ley del Procedimiento Administrativo General. Resolución OSINERGMIN N° OS/CD; Norma de Tarifas y Compensaciones de los SST y SCT. Resolución OSINERGMIN N° OS/CD; Norma “Procedimiento para la Asignación de Responsabilidad de Pago de los SST y SCT. Título da Apresentação

7 Título da Apresentação

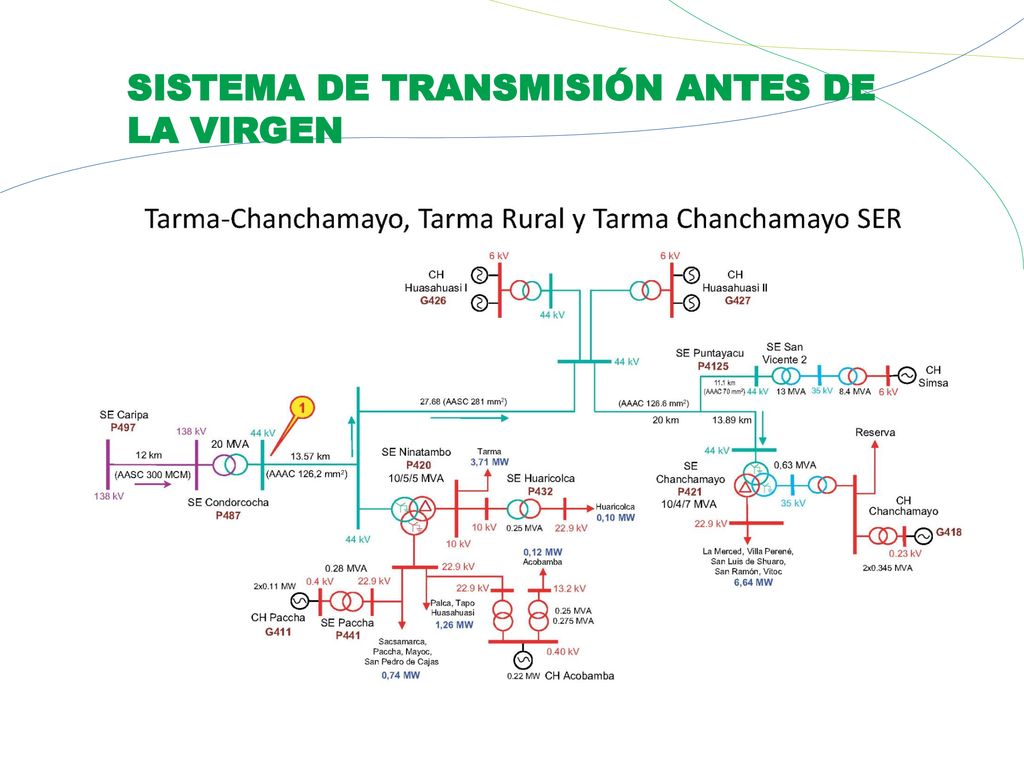

SISTEMA DE TRANSMISIÓN ANTES DE LA VIRGEN Título da Apresentação

8 Título da Apresentação

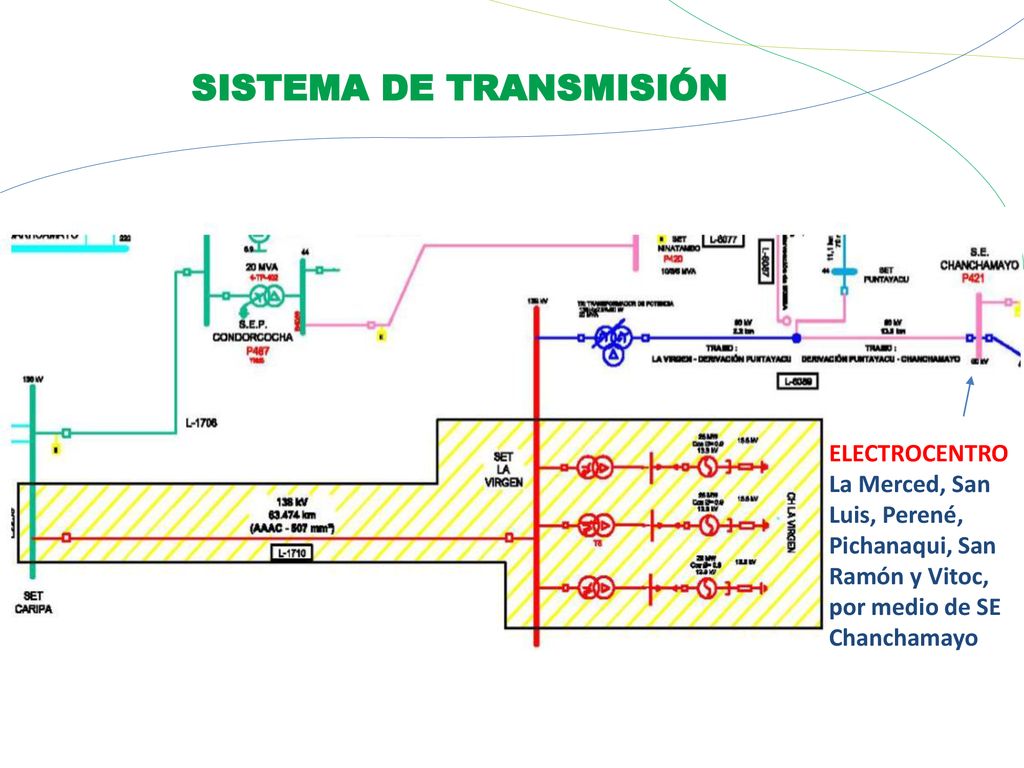

SISTEMA DE TRANSMISIÓN Título da Apresentação ELECTROCENTROLa Merced, San Luis, Perené, Pichanaqui, San Ramón y Vitoc, por medio de SE Chanchamayo

9 Título da Apresentação

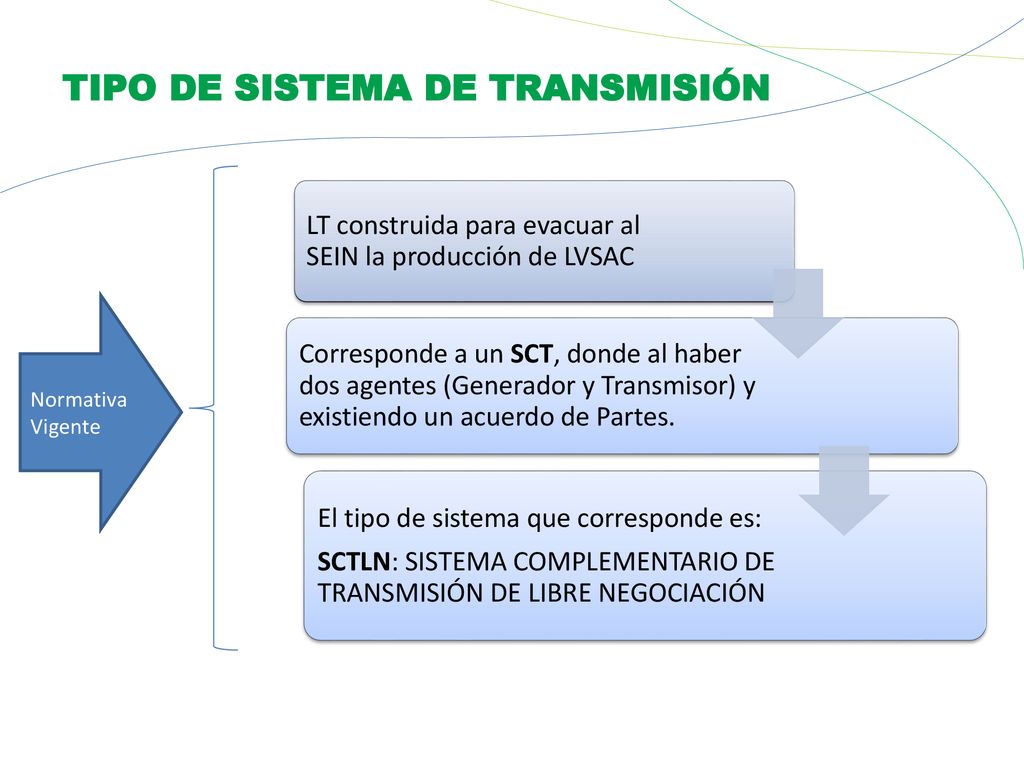

TIPO DE SISTEMA DE TRANSMISIÓN LT construida para evacuar al SEIN la producción de LVSAC Corresponde a un SCT, donde al haber dos agentes (Generador y Transmisor) y existiendo un acuerdo de Partes. El tipo de sistema que corresponde es: SCTLN: SISTEMA COMPLEMENTARIO DE TRANSMISIÓN DE LIBRE NEGOCIACIÓN Normativa Vigente Título da Apresentação

10 Título da Apresentação

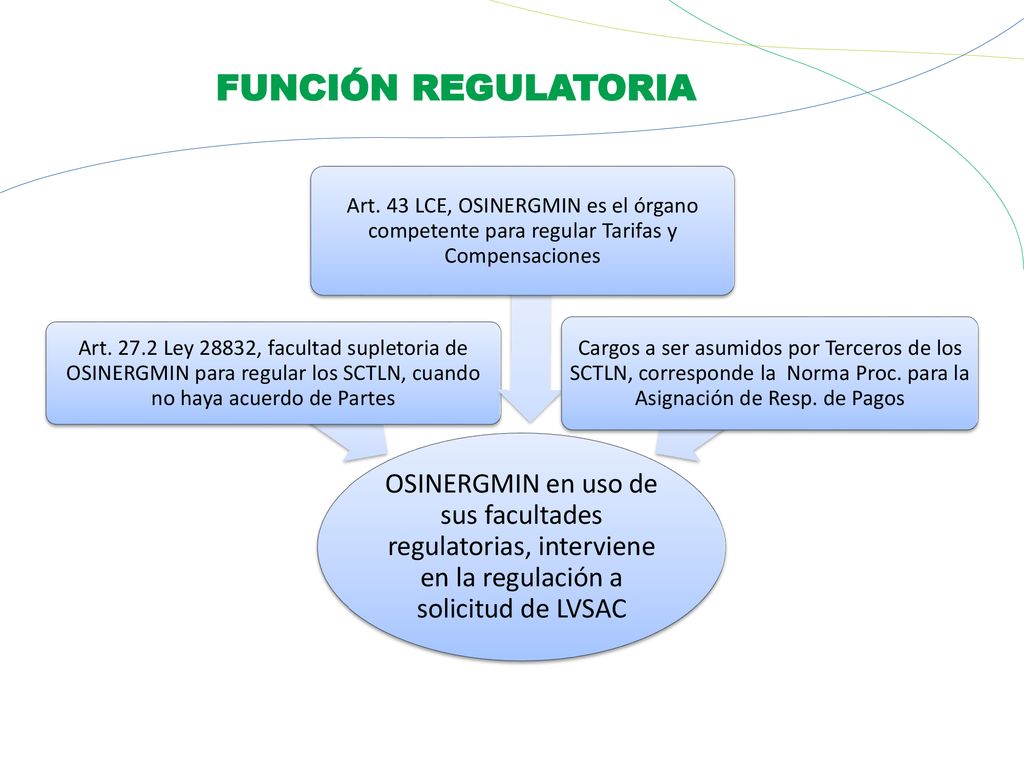

FUNCIÓN REGULATORIA OSINERGMIN en uso de sus facultades regulatorias, interviene en la regulación a solicitud de LVSAC Art Ley 28832, facultad supletoria de OSINERGMIN para regular los SCTLN, cuando no haya acuerdo de Partes Art. 43 LCE, OSINERGMIN es el órgano competente para regular Tarifas y Compensaciones Cargos a ser asumidos por Terceros de los SCTLN, corresponde la Norma Proc. para la Asignación de Resp. de Pagos Título da Apresentação

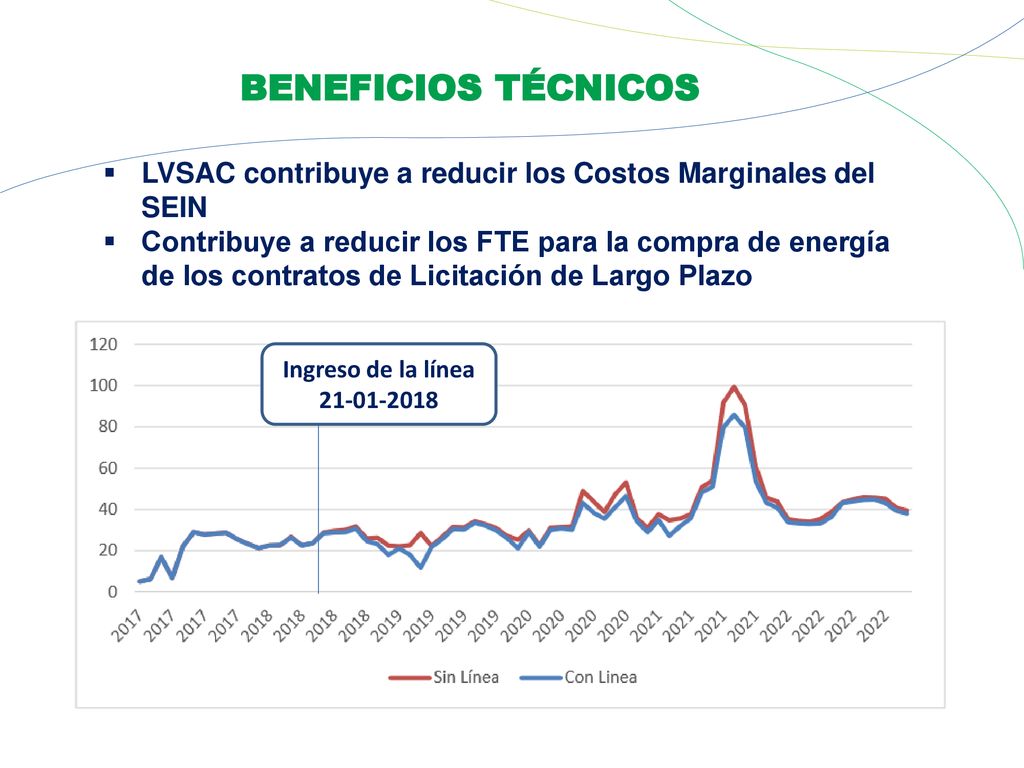

11 BENEFICIOS TÉCNICOS LVSAC contribuye a reducir los Costos Marginales del SEIN Contribuye a reducir los FTE para la compra de energía de los contratos de Licitación de Largo Plazo Ingreso de la línea

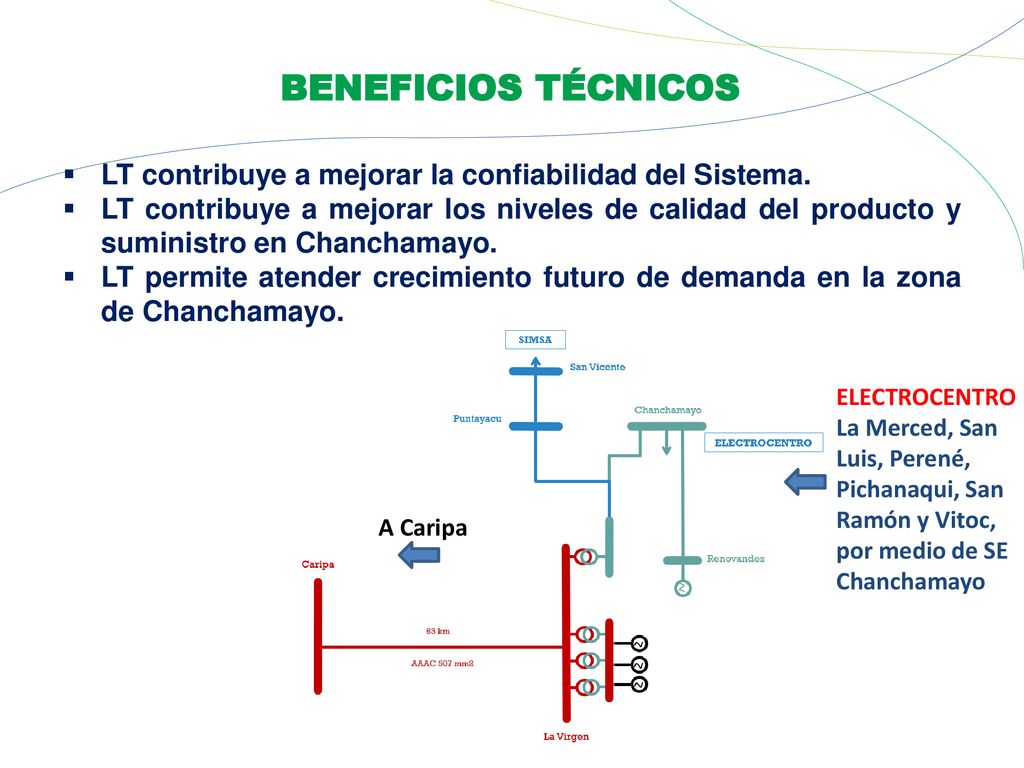

12 BENEFICIOS TÉCNICOS LT contribuye a mejorar la confiabilidad del Sistema. LT contribuye a mejorar los niveles de calidad del producto y suministro en Chanchamayo. LT permite atender crecimiento futuro de demanda en la zona de Chanchamayo. ELECTROCENTROLa Merced, San Luis, Perené, Pichanaqui, San Ramón y Vitoc, por medio de SE Chanchamayo A Caripa

13 Título da Apresentação
MARCO NORMATIVO APLICABLE Ley vigente desde julio 2006 LT en operación en el periodo de vigencia de dicha Ley Norma Aplicable; Asignación de Responsabilidad de Pago de los SST y SCT (Res OS/CD) Solicitud de Fijación Tarifaria presentada el 01 de febrero de 2018 Título da Apresentação

14 Alternativa Seleccionada

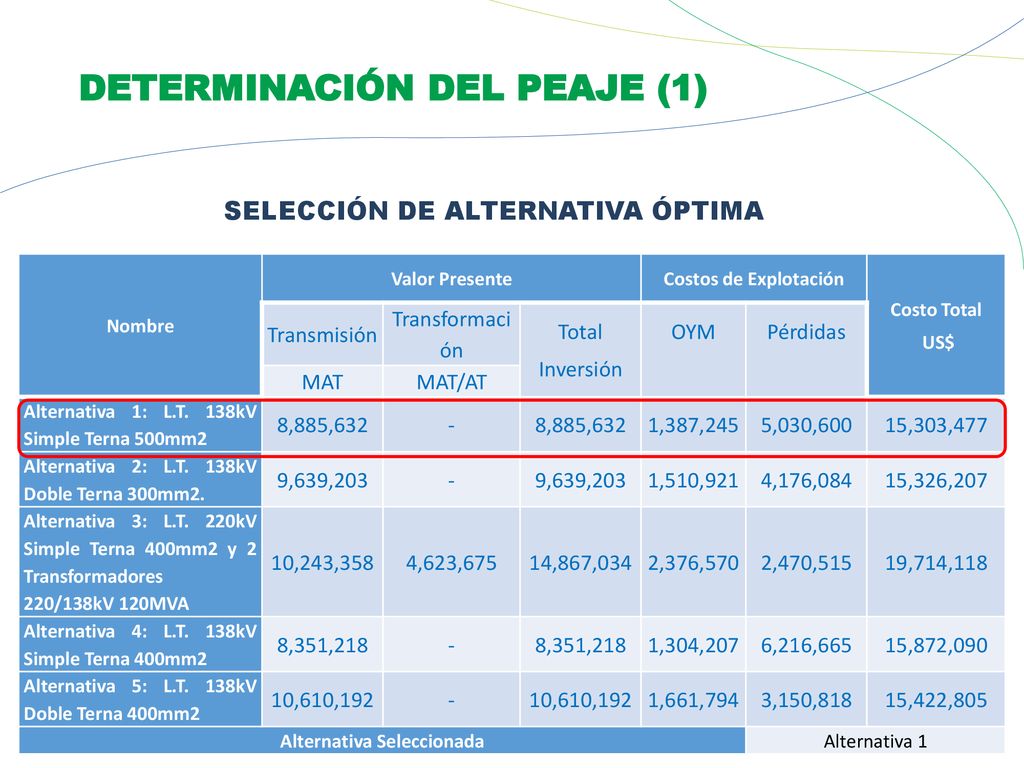

DETERMINACIÓN DEL PEAJE (1) SELECCIÓN DE ALTERNATIVA ÓPTIMA Nombre Valor Presente Costos de Explotación Costo Total US$ Transmisión Transformaci ón Total Inversión OYM Pérdidas MAT MAT/AT Alternativa 1: L.T. 138kV Simple Terna 500mm2 8,885,632 - 1,387,245 5,030,600 15,303,477 Alternativa 2: L.T. 138kV Doble Terna 300mm2. 9,639,203 1,510,921 4,176,084 15,326,207 Alternativa 3: L.T. 220kV Simple Terna 400mm2 y 2 Transformadores 220/138kV 120MVA 10,243,358 4,623,675 14,867,034 2,376,570 2,470,515 19,714,118 Alternativa 4: L.T. 138kV Simple Terna 400mm2 8,351,218 1,304,207 6,216,665 15,872,090 Alternativa 5: L.T. 138kV Doble Terna 400mm2 10,610,192 1,661,794 3,150,818 15,422,805 Alternativa Seleccionada Alternativa 1 Título da Apresentação

15 Línea de Transmisión La Virgen - Caripa y celdas asociadas
DETERMINACIÓN DEL PEAJE (2) RESULTADOS – MÉTODO DE BENEFICIOS Elemento Línea de Transmisión La Virgen - Caripa y celdas asociadas Beneficio Usuarios (USD) Beneficio Generación (USD) CMAU (%) 74,8% CMAG (%) 25,2% CMAU (USD) CMAG (USD) Título da Apresentação

16 Costo Medio Anual (US$)

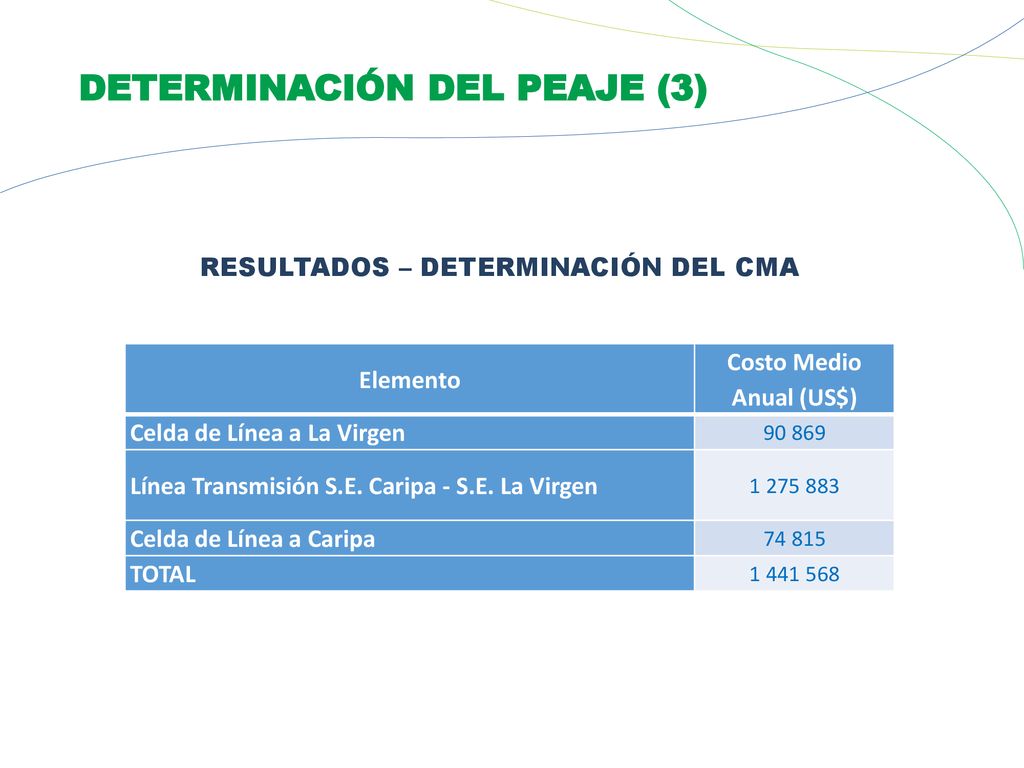

DETERMINACIÓN DEL PEAJE (3) RESULTADOS – DETERMINACIÓN DEL CMA Elemento Costo Medio Anual (US$) Celda de Línea a La Virgen 90 869 Línea Transmisión S.E. Caripa - S.E. La Virgen Celda de Línea a Caripa 74 815 TOTAL Título da Apresentação

17 Responsabilida de Pago

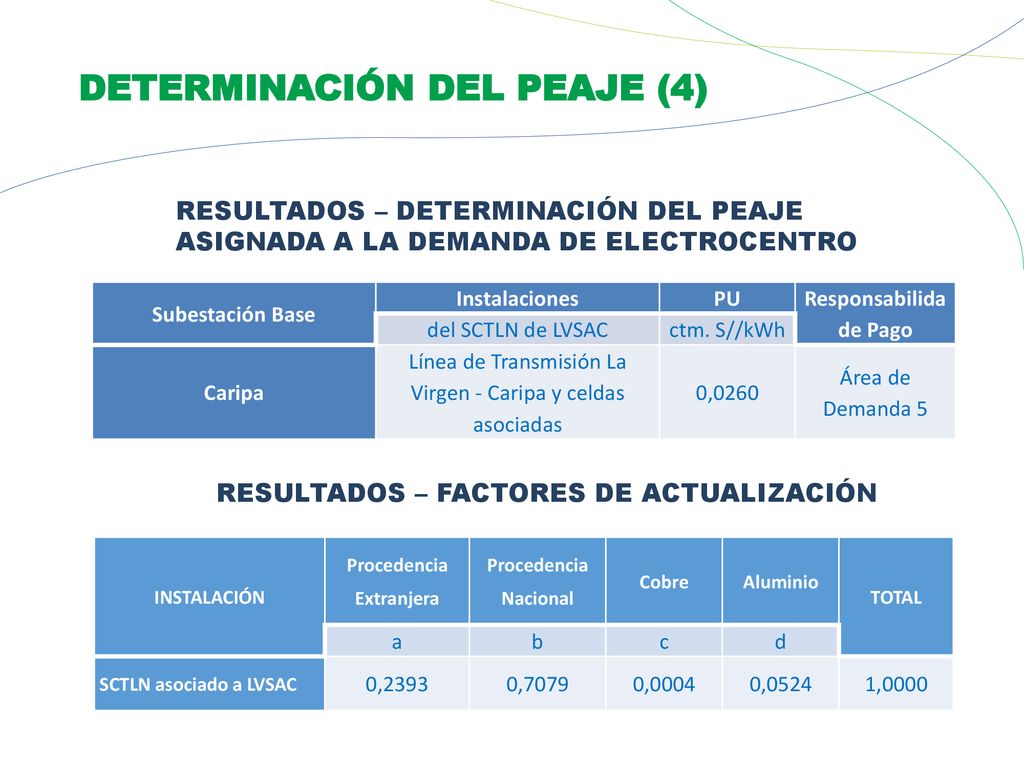

DETERMINACIÓN DEL PEAJE (4) RESULTADOS – DETERMINACIÓN DEL PEAJE ASIGNADA A LA DEMANDA DE ELECTROCENTRO Subestación Base Instalaciones PU Responsabilida de Pago del SCTLN de LVSAC ctm. S//kWh Caripa Línea de Transmisión La Virgen - Caripa y celdas asociadas 0,0260 Área de Demanda 5 Título da Apresentação RESULTADOS – FACTORES DE ACTUALIZACIÓN INSTALACIÓN Procedencia Extranjera Nacional Cobre Aluminio TOTAL a b c d SCTLN asociado a LVSAC 0,2393 0,7079 0,0004 0,0524 1,0000

18 Título da Apresentação

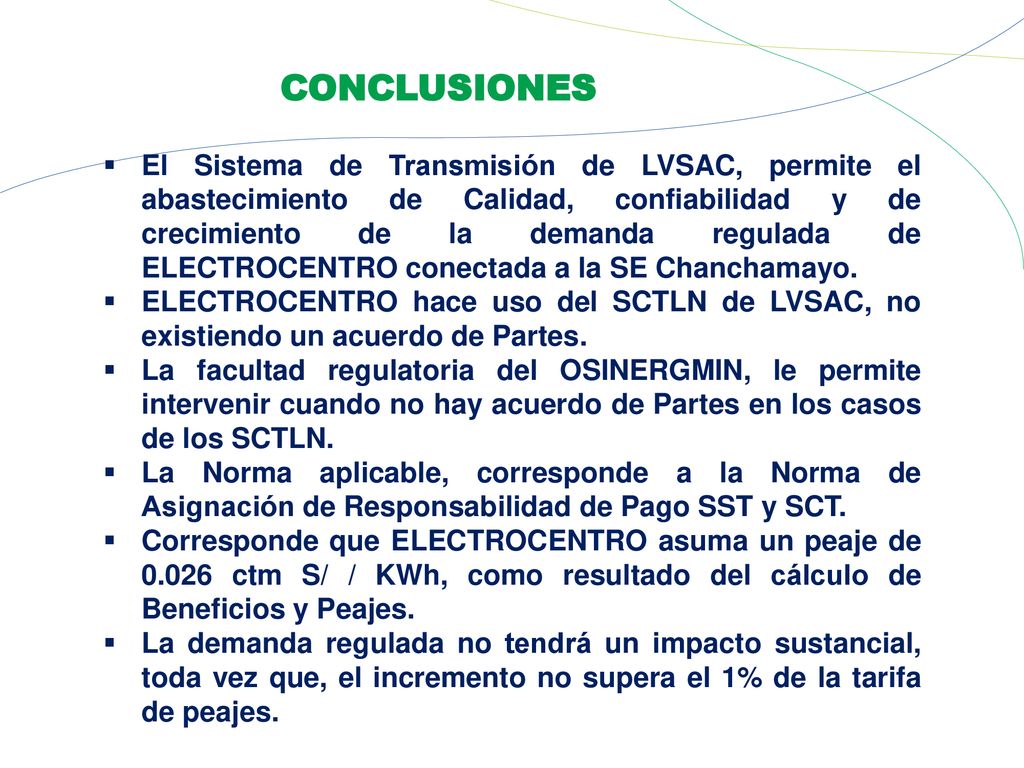

CONCLUSIONES El Sistema de Transmisión de LVSAC, permite el abastecimiento de Calidad, confiabilidad y de crecimiento de la demanda regulada de ELECTROCENTRO conectada a la SE Chanchamayo. ELECTROCENTRO hace uso del SCTLN de LVSAC, no existiendo un acuerdo de Partes. La facultad regulatoria del OSINERGMIN, le permite intervenir cuando no hay acuerdo de Partes en los casos de los SCTLN. La Norma aplicable, corresponde a la Norma de Asignación de Responsabilidad de Pago SST y SCT. Corresponde que ELECTROCENTRO asuma un peaje de ctm S/ / KWh, como resultado del cálculo de Beneficios y Peajes. La demanda regulada no tendrá un impacto sustancial, toda vez que, el incremento no supera el 1% de la tarifa de peajes. Título da Apresentação
