1 „Sistema de Alarma de Incendios“
Presentado por Nicanor Errázuriz Managing Director SIGMA - Telecom „Sistema de Alarma de Incendios“ 13 de noviembre de 2018

2 Tecnología para la Minería
SIGMA Telecom Tecnología para la Minería

3 Incendios en mina: un peligro latente

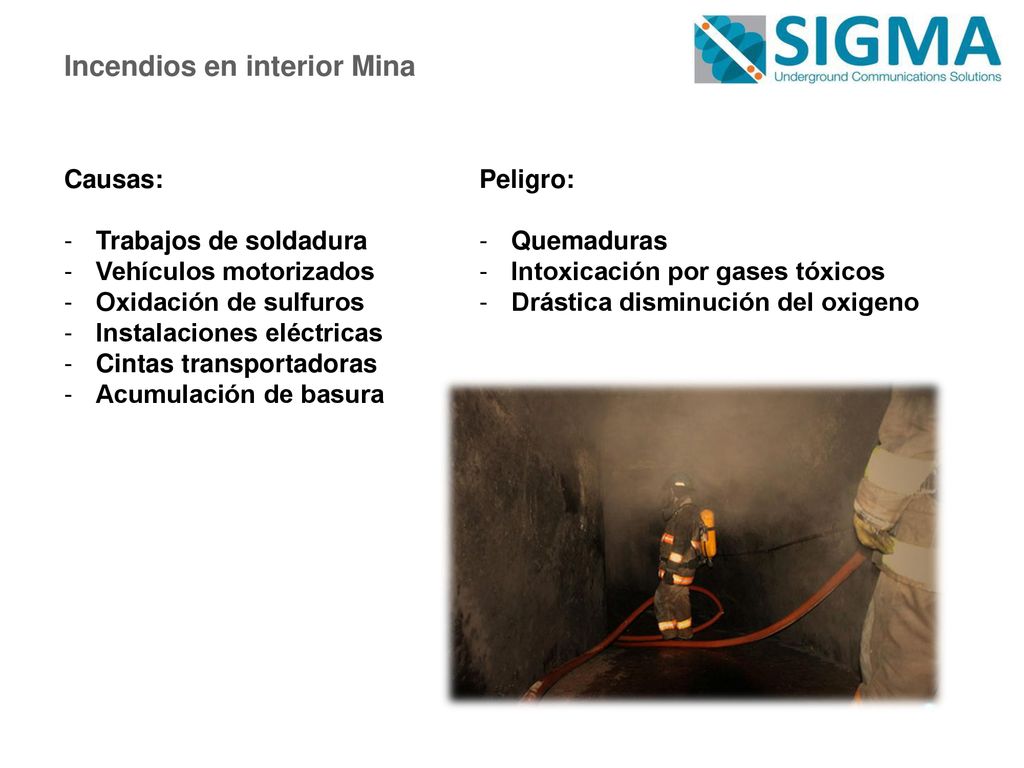

4 Incendios en interior Mina
Causas: Trabajos de soldadura Vehículos motorizados Oxidación de sulfuros Instalaciones eléctricas Cintas transportadoras Acumulación de basura Peligro: Quemaduras Intoxicación por gases tóxicos Drástica disminución del oxigeno

5 Alarma de Incendio SIGMA

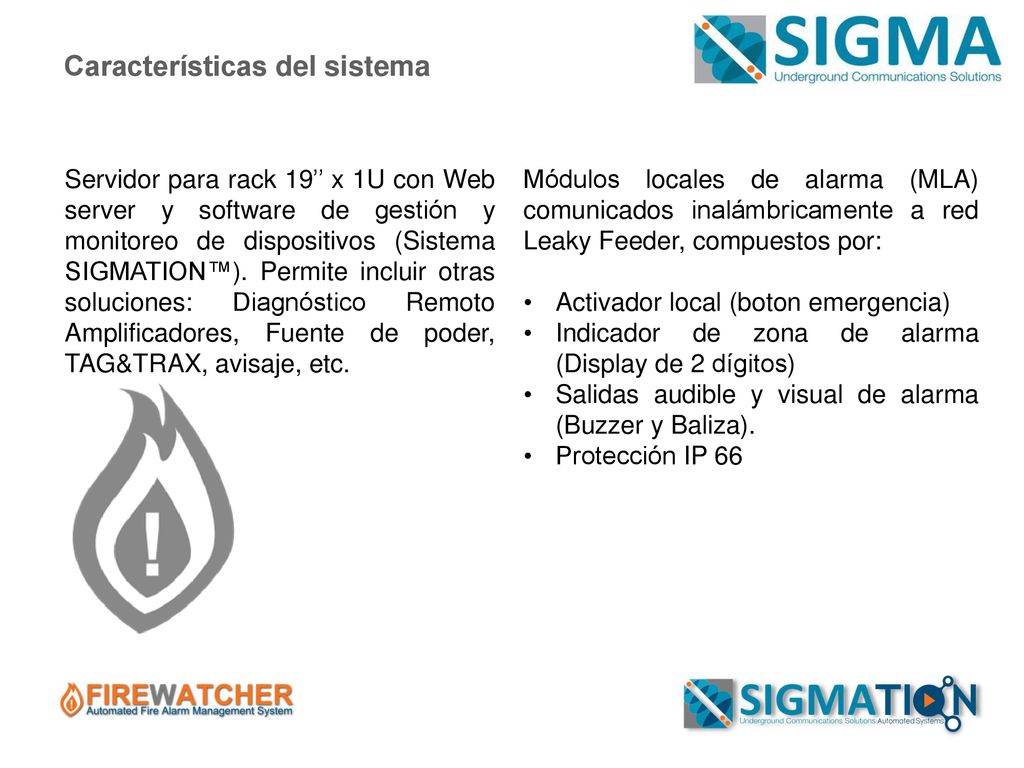

6 Características del sistema
Servidor para rack 19’’ x 1U con Web server y software de gestión y monitoreo de dispositivos (Sistema SIGMATION™). Permite incluir otras soluciones: Diagnóstico Remoto Amplificadores, Fuente de poder, TAG&TRAX, avisaje, etc. Módulos locales de alarma (MLA) comunicados inalámbricamente a red Leaky Feeder, compuestos por: Activador local (boton emergencia) Indicador de zona de alarma (Display de 2 dígitos) Salidas audible y visual de alarma (Buzzer y Baliza). Protección IP 66

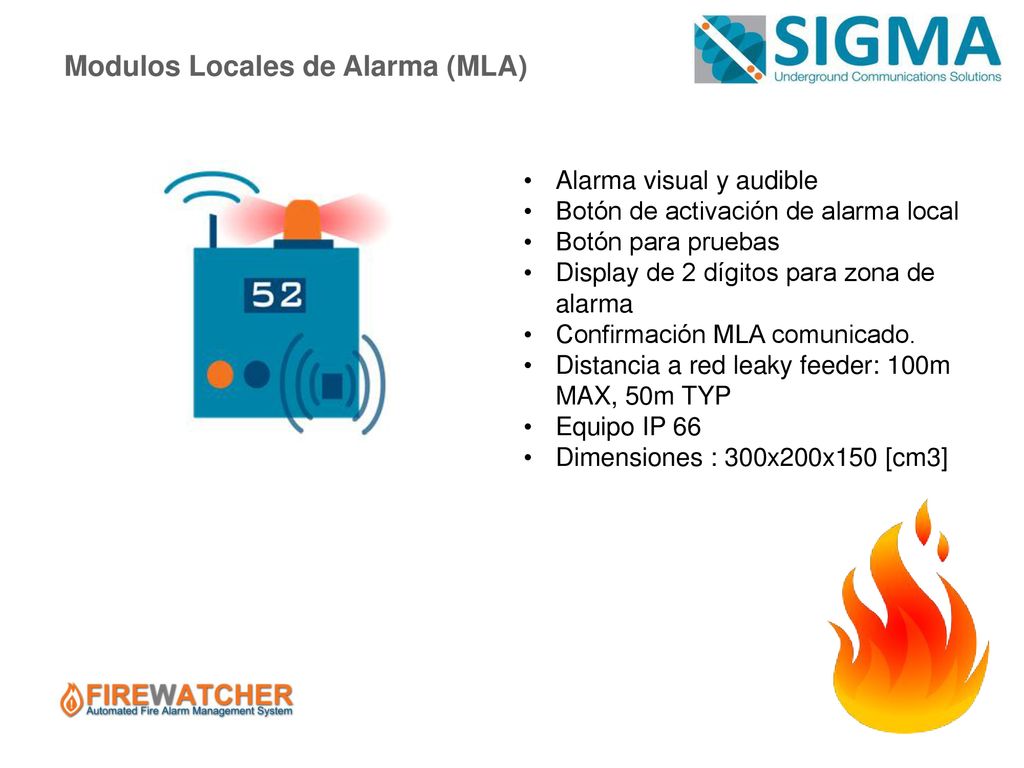

7 Modulos Locales de Alarma (MLA)
Alarma visual y audible Botón de activación de alarma local Botón para pruebas Display de 2 dígitos para zona de alarma Confirmación MLA comunicado. Distancia a red leaky feeder: 100m MAX, 50m TYP Equipo IP 66 Dimensiones : 300x200x150 [cm3]

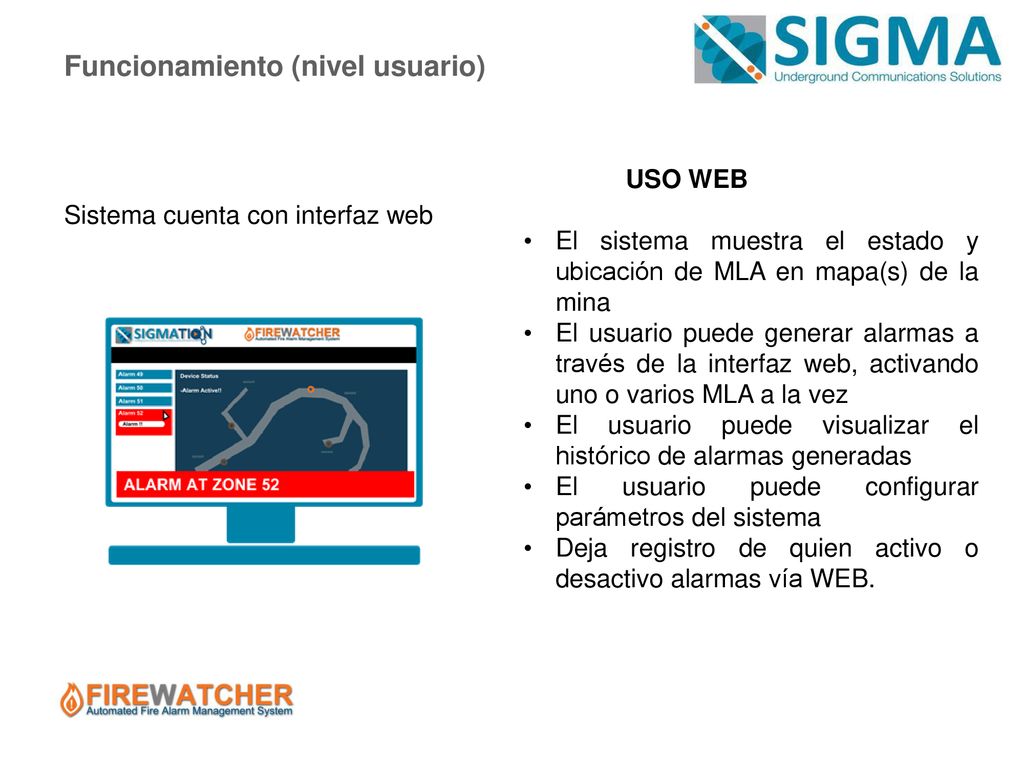

8 Funcionamiento (nivel usuario)
USO WEB El sistema muestra el estado y ubicación de MLA en mapa(s) de la mina El usuario puede generar alarmas a través de la interfaz web, activando uno o varios MLA a la vez El usuario puede visualizar el histórico de alarmas generadas El usuario puede configurar parámetros del sistema Deja registro de quien activo o desactivo alarmas vía WEB. Sistema cuenta con interfaz web

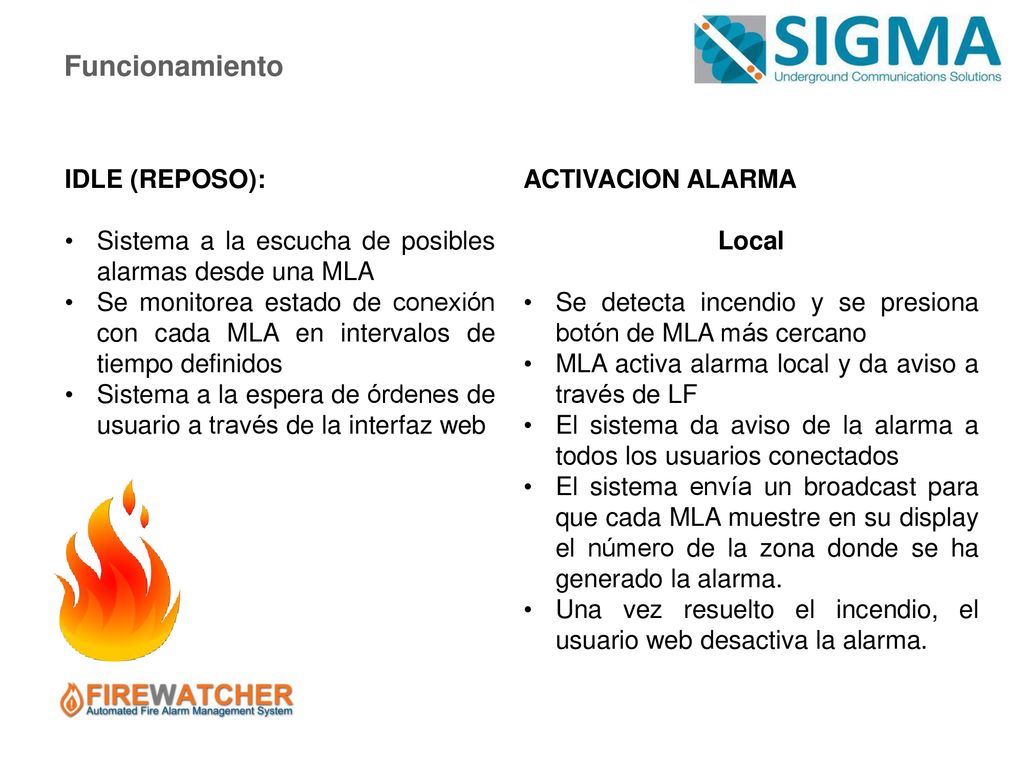

9 Funcionamiento IDLE (REPOSO):
Sistema a la escucha de posibles alarmas desde una MLA Se monitorea estado de conexión con cada MLA en intervalos de tiempo definidos Sistema a la espera de órdenes de usuario a través de la interfaz web ACTIVACION ALARMA Local Se detecta incendio y se presiona botón de MLA más cercano MLA activa alarma local y da aviso a través de LF El sistema da aviso de la alarma a todos los usuarios conectados El sistema envía un broadcast para que cada MLA muestre en su display el número de la zona donde se ha generado la alarma. Una vez resuelto el incendio, el usuario web desactiva la alarma.

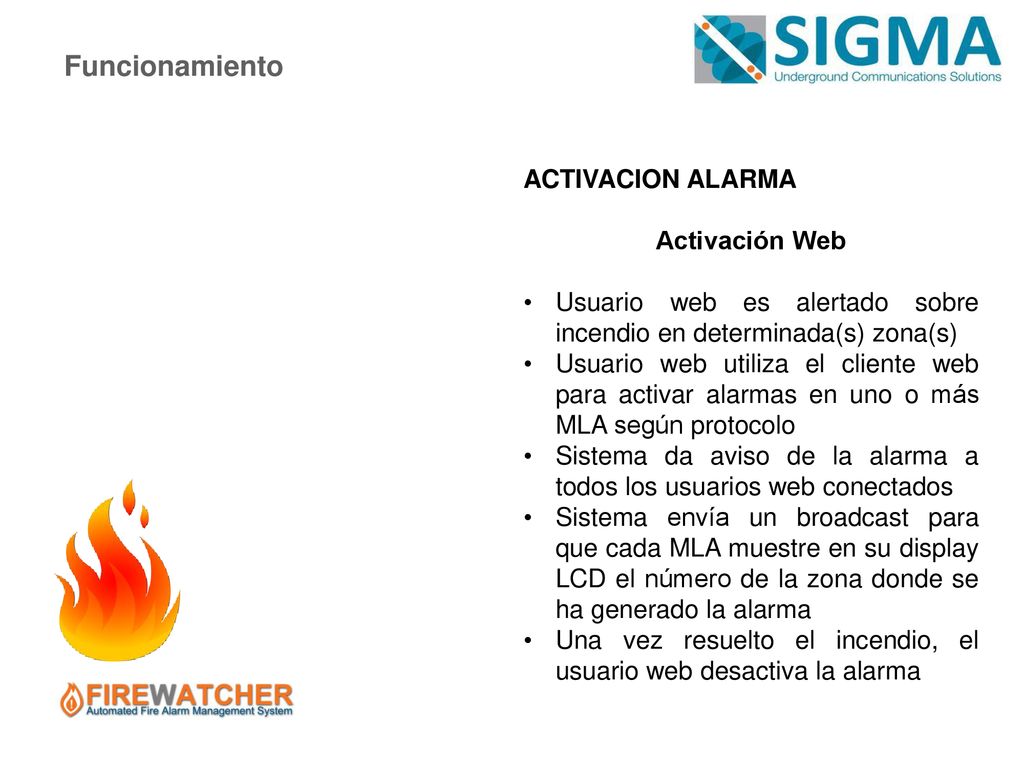

10 Funcionamiento ACTIVACION ALARMA Activación Web
Usuario web es alertado sobre incendio en determinada(s) zona(s) Usuario web utiliza el cliente web para activar alarmas en uno o más MLA según protocolo Sistema da aviso de la alarma a todos los usuarios web conectados Sistema envía un broadcast para que cada MLA muestre en su display LCD el número de la zona donde se ha generado la alarma Una vez resuelto el incendio, el usuario web desactiva la alarma

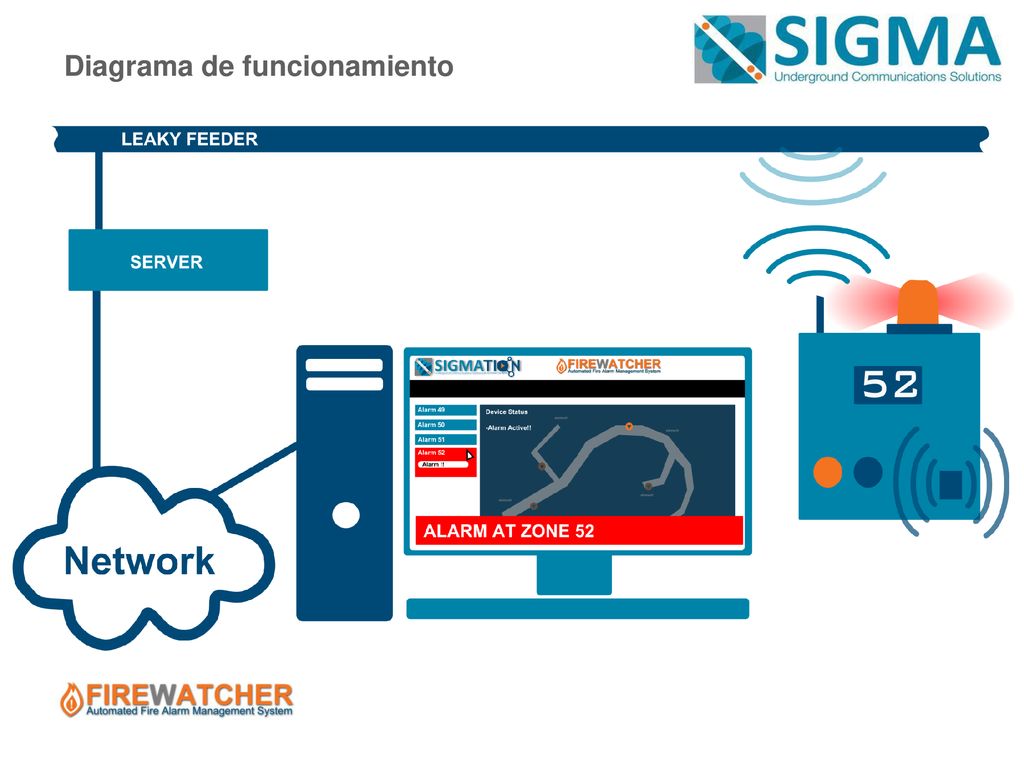

11 Diagrama de funcionamiento

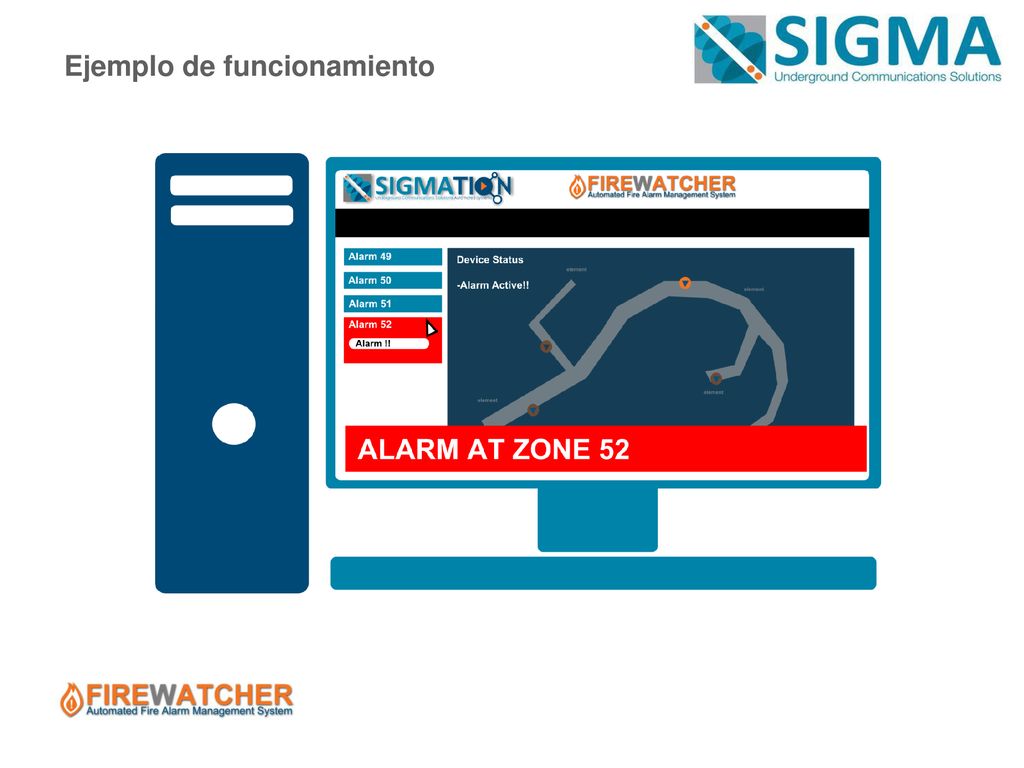

12 Ejemplo de funcionamiento

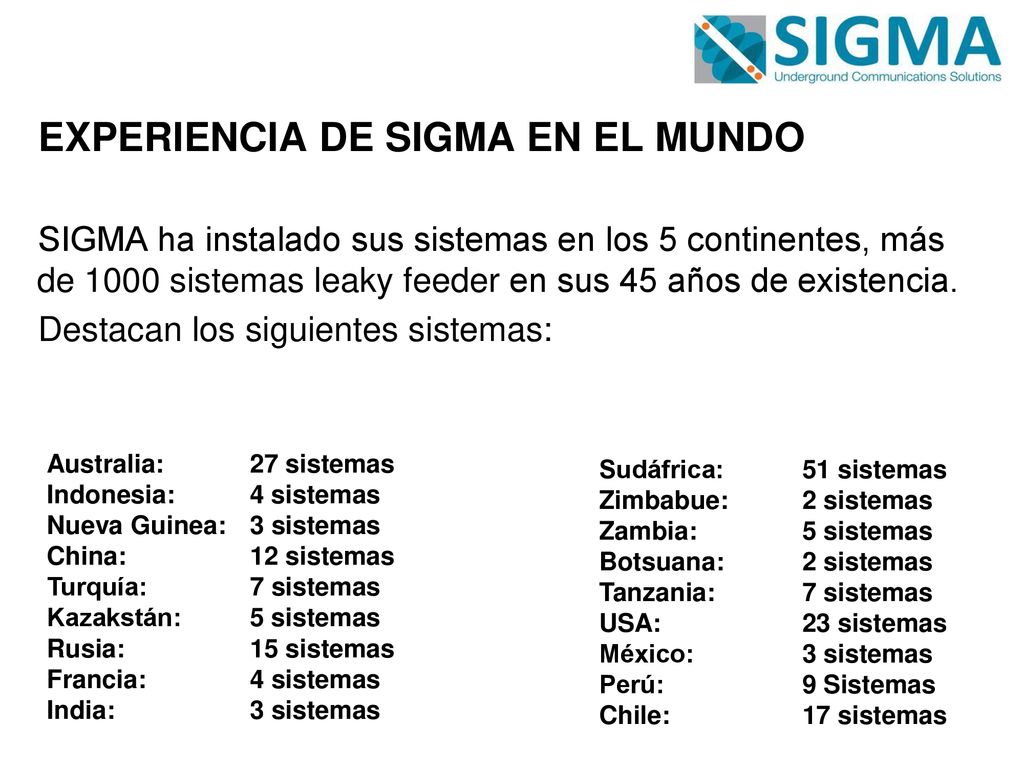

13 EXPERIENCIA DE SIGMA EN EL MUNDO
SIGMA ha instalado sus sistemas en los 5 continentes, más de 1000 sistemas leaky feeder en sus 45 años de existencia. Destacan los siguientes sistemas: Australia: 27 sistemas Indonesia: 4 sistemas Nueva Guinea: 3 sistemas China: 12 sistemas Turquía: 7 sistemas Kazakstán: 5 sistemas Rusia: 15 sistemas Francia: 4 sistemas India: 3 sistemas Sudáfrica: 51 sistemas Zimbabue: 2 sistemas Zambia: 5 sistemas Botsuana: 2 sistemas Tanzania: 7 sistemas USA: 23 sistemas México: 3 sistemas Perú: 9 Sistemas Chile: 17 sistemas

14 Proyectos importantes: Codelco – Andina Chile: Sistema Leaky-Feeder de 55 Kms., incluye música FM. El 2013 migramos hacia una red Leaky Feeder voz, Ethernet, música FM y reportabilidad remota. Codelco – El Teniente Chile: Red de comunicación voz en 800 MHz para sistema radio-trunking existente en exterior. Incluye reportabilidad remota.

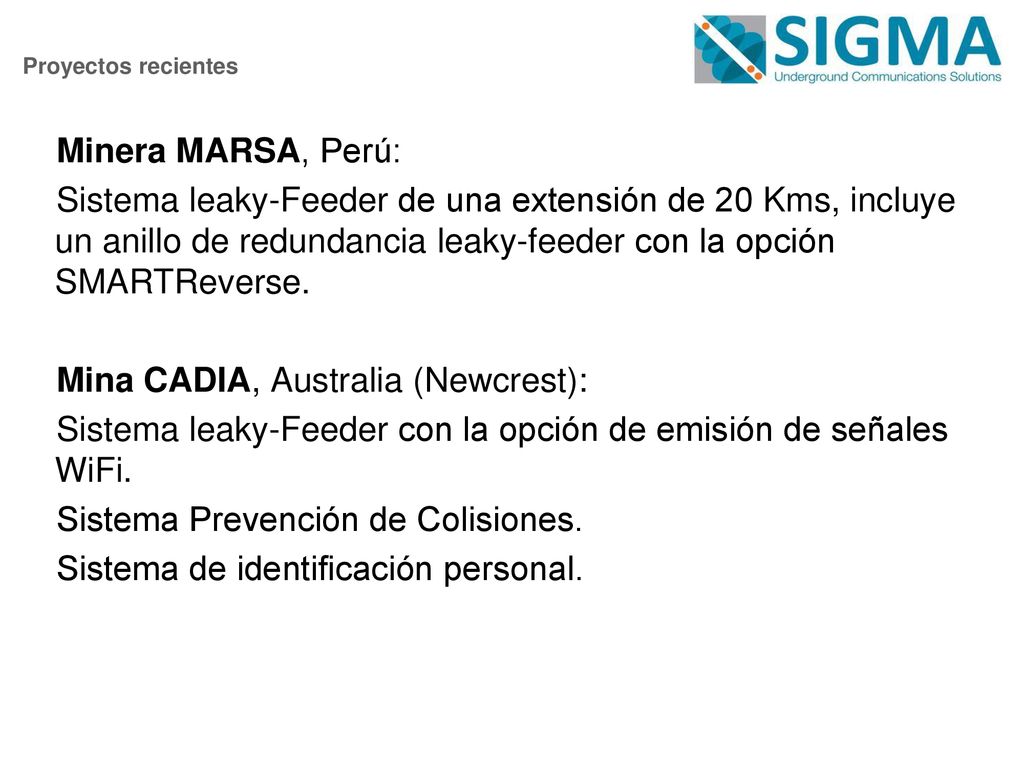

15 Proyectos recientes Minera MARSA, Perú: Sistema leaky-Feeder de una extensión de 20 Kms, incluye un anillo de redundancia leaky-feeder con la opción SMARTReverse. Mina CADIA, Australia (Newcrest): Sistema leaky-Feeder con la opción de emisión de señales WiFi. Sistema Prevención de Colisiones. Sistema de identificación personal.

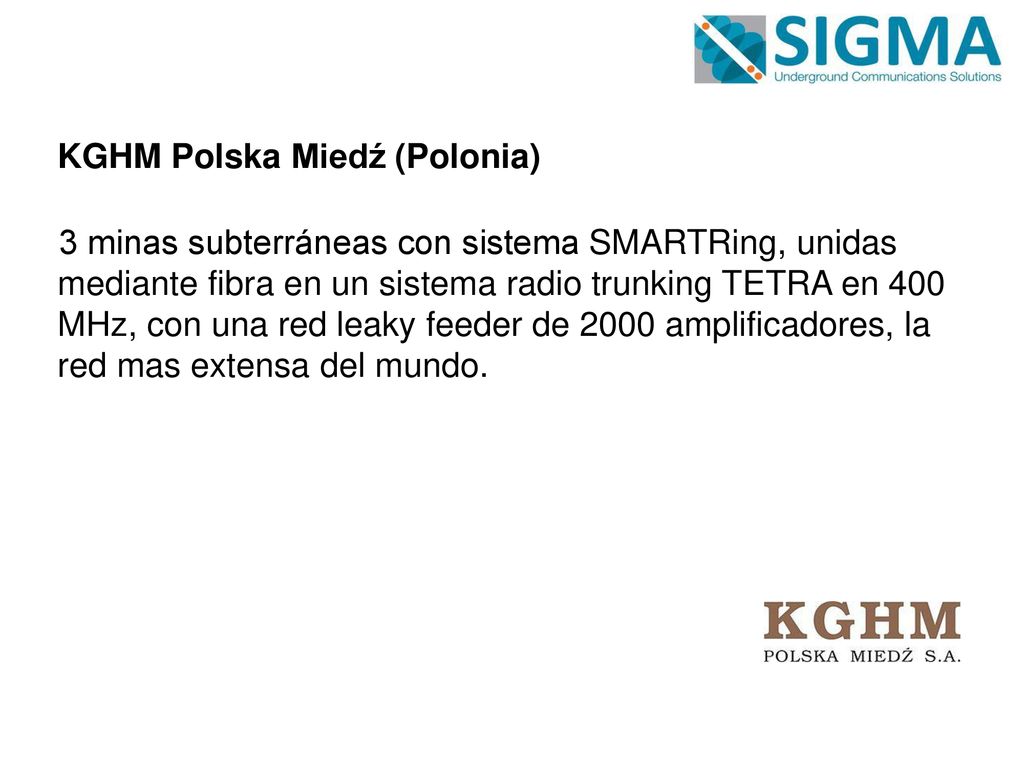

16 KGHM Polska Miedź (Polonia)
3 minas subterráneas con sistema SMARTRing, unidas mediante fibra en un sistema radio trunking TETRA en 400 MHz, con una red leaky feeder de 2000 amplificadores, la red mas extensa del mundo.

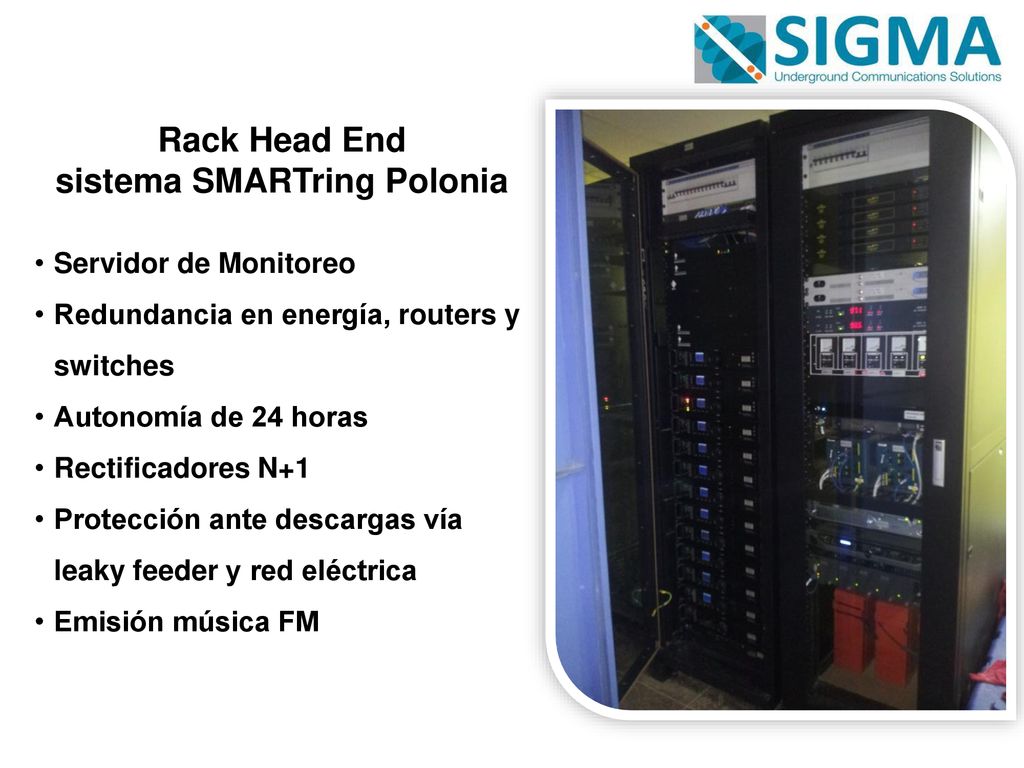

17 sistema SMARTring Polonia
Rack Head End sistema SMARTring Polonia Servidor de Monitoreo Redundancia en energía, routers y switches Autonomía de 24 horas Rectificadores N+1 Protección ante descargas vía leaky feeder y red eléctrica Emisión música FM

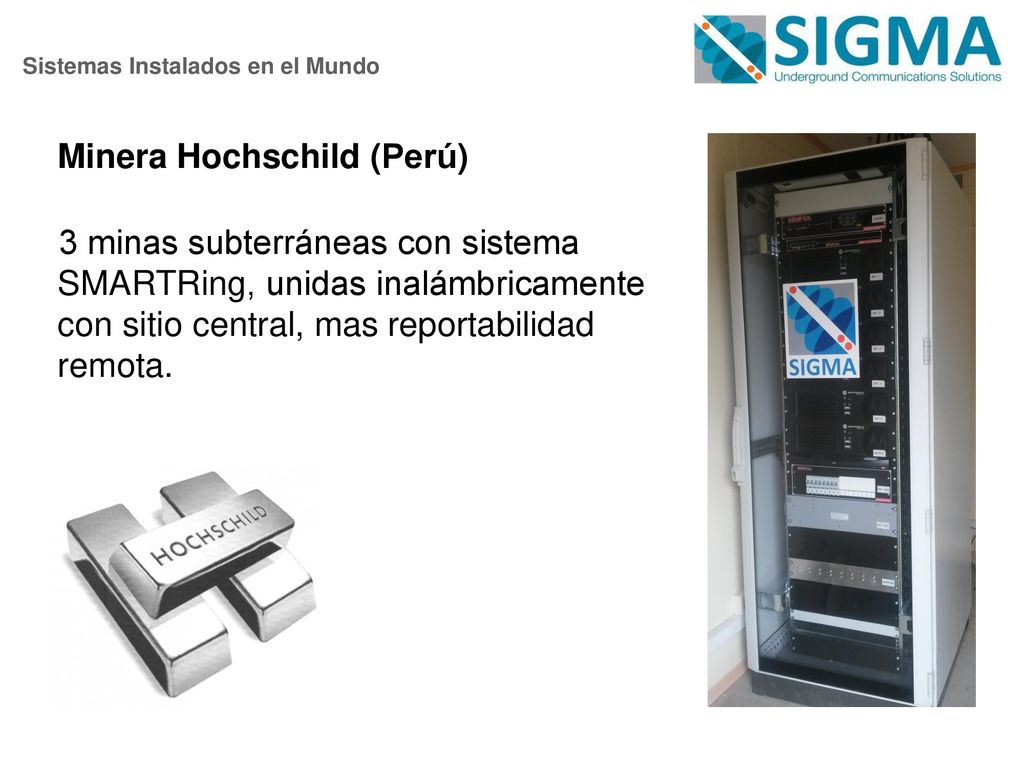

18 Minera Hochschild (Perú)
Sistemas Instalados en el Mundo Minera Hochschild (Perú) 3 minas subterráneas con sistema SMARTRing, unidas inalámbricamente con sitio central, mas reportabilidad remota.
