1
* Rango de entrada * Numero de bits. * Resolución. * Tensión de fondo de escala. * Tiempo de conversión. * Error de conversión.
3

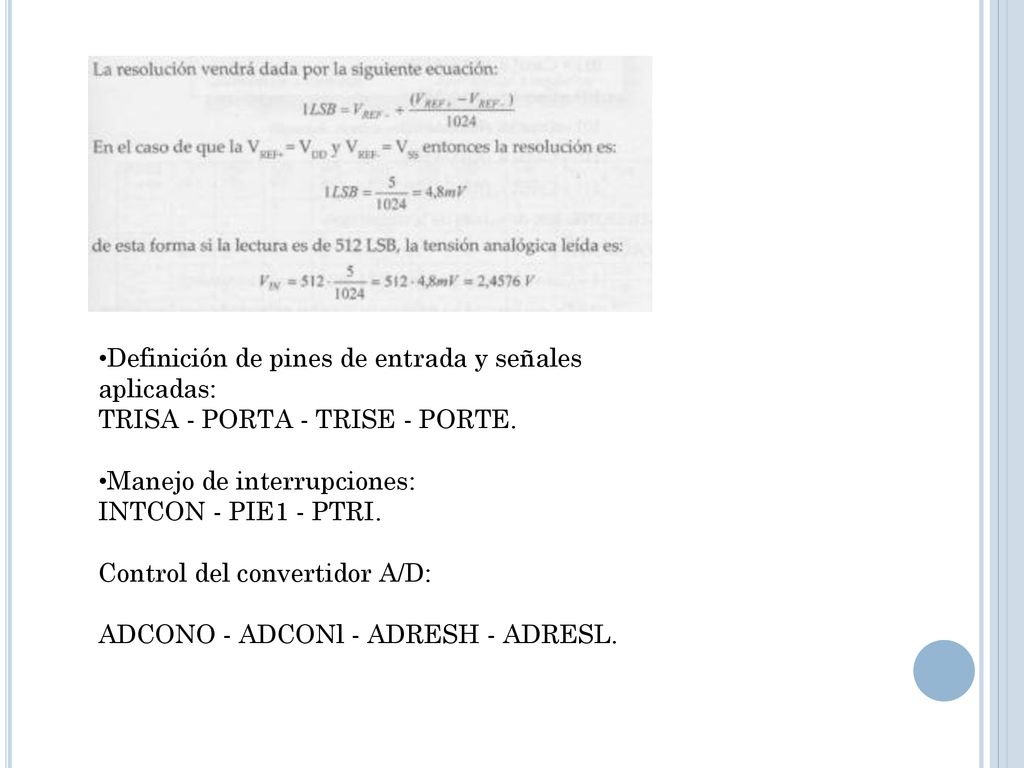

Definición de pines de entrada y señales aplicadas:
TRISA - PORTA - TRISE - PORTE. Manejo de interrupciones: INTCON - PIE1 - PTRI. Control del convertidor A/D: ADCONO - ADCONl - ADRESH - ADRESL.
7
Proceso de conversión Para realizar la conversión, el fabricante recomienda seguir los siguientes pasos: 1 . Configurar el modulo AD: Configuración de pines analógicos/tensión de referencia E/S digitales (ADCONI). b. Selección de la entrada A/D (ADCON0). c. Selección del reloj para la conversión A/D (ADCON0). d. Habilitar modulo A/D (ADON (ADCON0<0>) 2. Configurar las interrupciones (si se desea): a. ADIF =O; b. GIE=PEIE =ADIE= 1. 3. Esperar el tiempo de adquisición. 4, Comenzar la conversión poniendo a '1' el bit GO/DONE (ADCON0<2>). 5. Esperar a que termine la conversión. Puede ser de dos formas: a. Mediante lectura continua del bit GO/DONE hasta que sea ‘0', indicando el fin de la conversión. b. Esperando a la interrupción I6. Leer el registro de conversión ADRES y borrar la bandera ADIF si es necesario.
