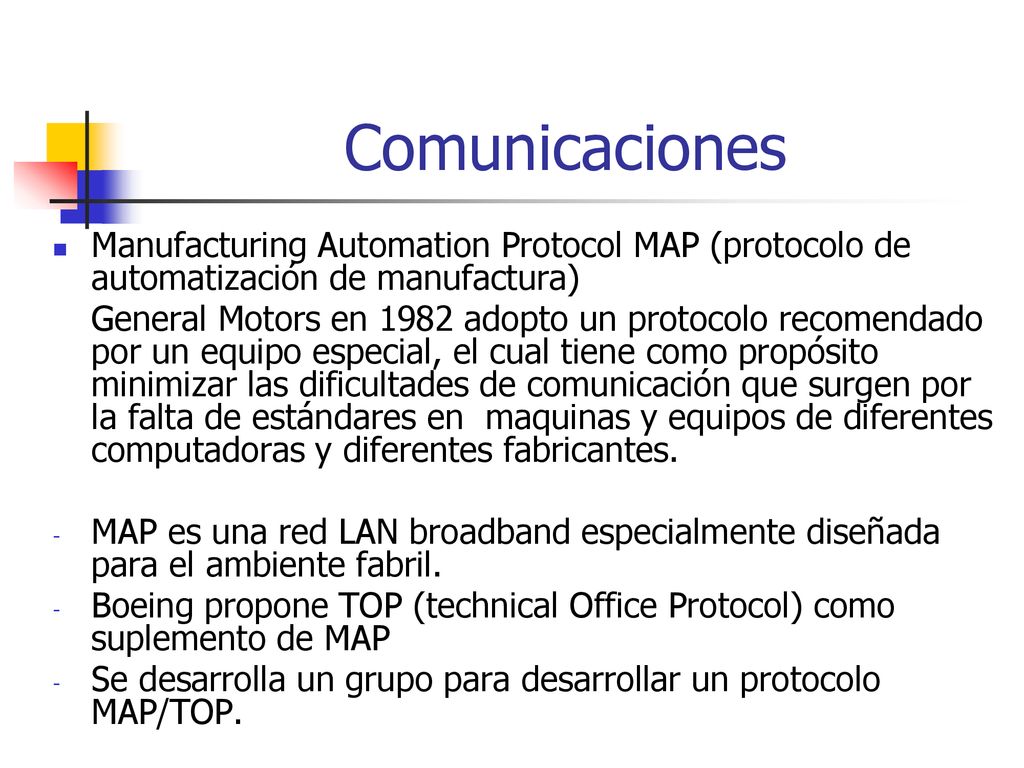

1 Comunicaciones Manufacturing Automation Protocol MAP (protocolo de automatización de manufactura) General Motors en 1982 adopto un protocolo recomendado por un equipo especial, el cual tiene como propósito minimizar las dificultades de comunicación que surgen por la falta de estándares en maquinas y equipos de diferentes computadoras y diferentes fabricantes. MAP es una red LAN broadband especialmente diseñada para el ambiente fabril. Boeing propone TOP (technical Office Protocol) como suplemento de MAP Se desarrolla un grupo para desarrollar un protocolo MAP/TOP.

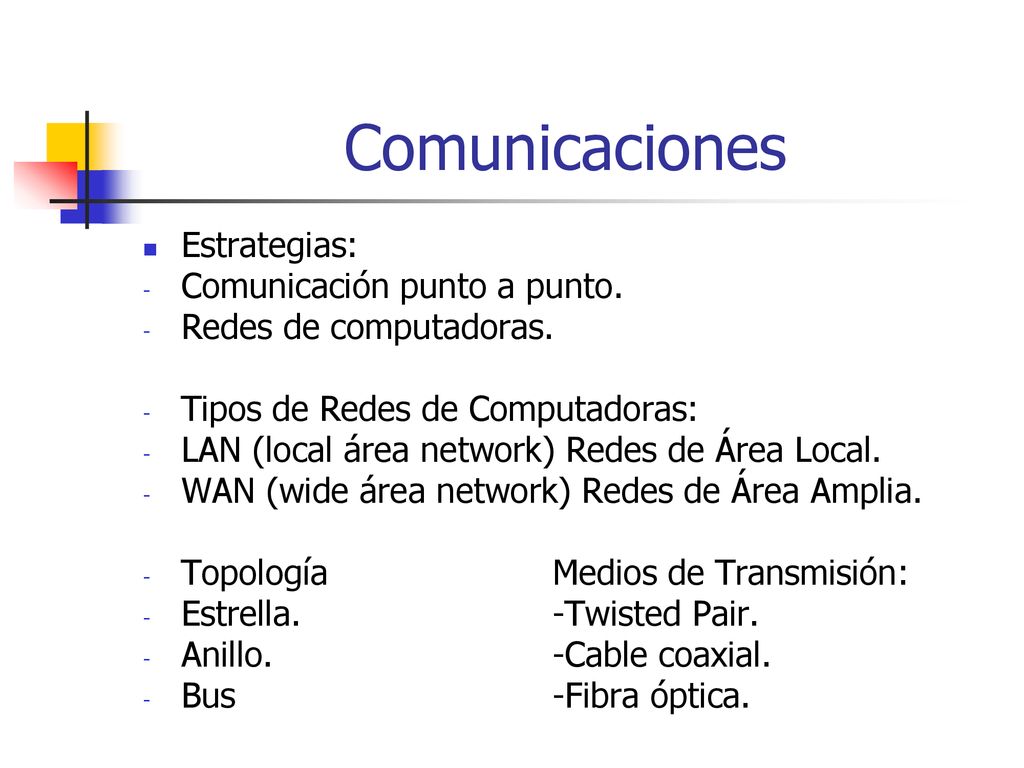

2 Comunicaciones Estrategias: Comunicación punto a punto.
Redes de computadoras. Tipos de Redes de Computadoras: LAN (local área network) Redes de Área Local. WAN (wide área network) Redes de Área Amplia. Topología Medios de Transmisión: Estrella. -Twisted Pair. Anillo. -Cable coaxial. Bus -Fibra óptica.

3 MEDIOS DE TRASMISIÓN El cable coaxial se utiliza para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. El cable de par trenzado es una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes.

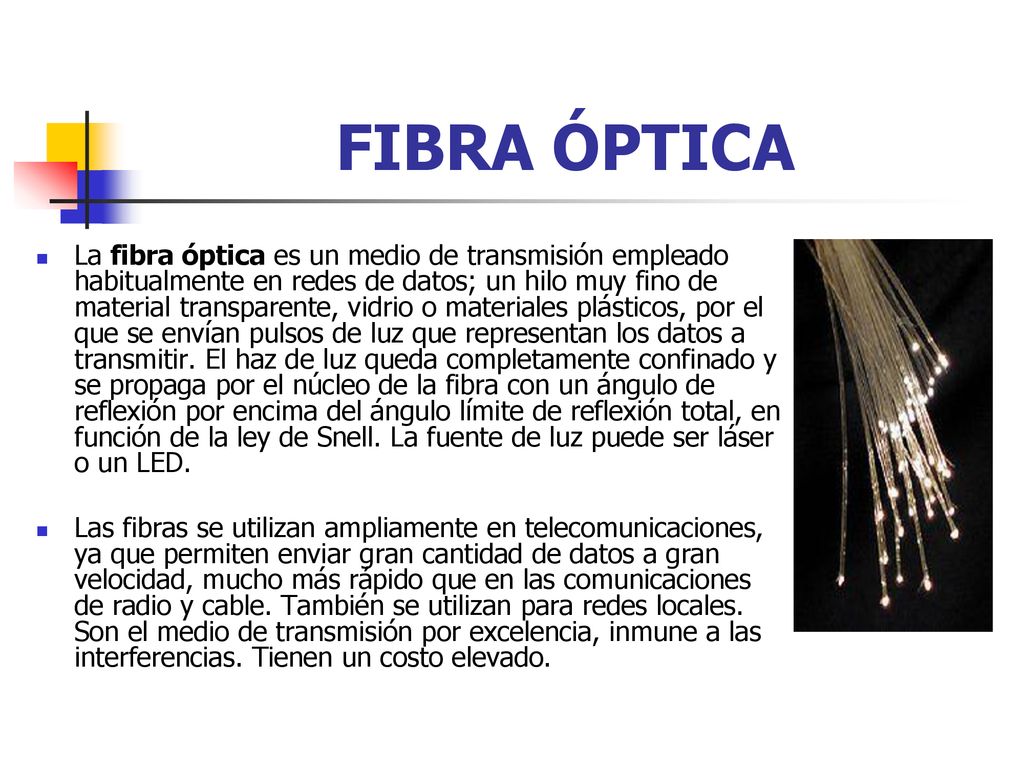

4 FIBRA ÓPTICA La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED. Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a gran velocidad, mucho más rápido que en las comunicaciones de radio y cable. También se utilizan para redes locales. Son el medio de transmisión por excelencia, inmune a las interferencias. Tienen un costo elevado.

5 Comunicaciones Tipos de Redes de Computadoras:
Según Tanenbaum, una red de computadoras es un conjunto de equipos informáticos conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos para compartir información y recursos. Tipos de Redes de Computadoras: LAN (Local área network) .- es un arreglo de hardware y software que permite comunicar aparatos interconectados lógicamente unos con otros hasta distancias de 200 metros. Componentes: Nodos, tarjetas de comunicación, software de red, medios de transmisión, servidor (es), periféricos, etc. WAN (Wide área network) .- es un arreglo de hardware y software que permite comunicar aparatos interconectados lógicamente unos con otros en distancias mayores a 30 kilómetros.

6 Comunicaciones. Tipos de Redes:

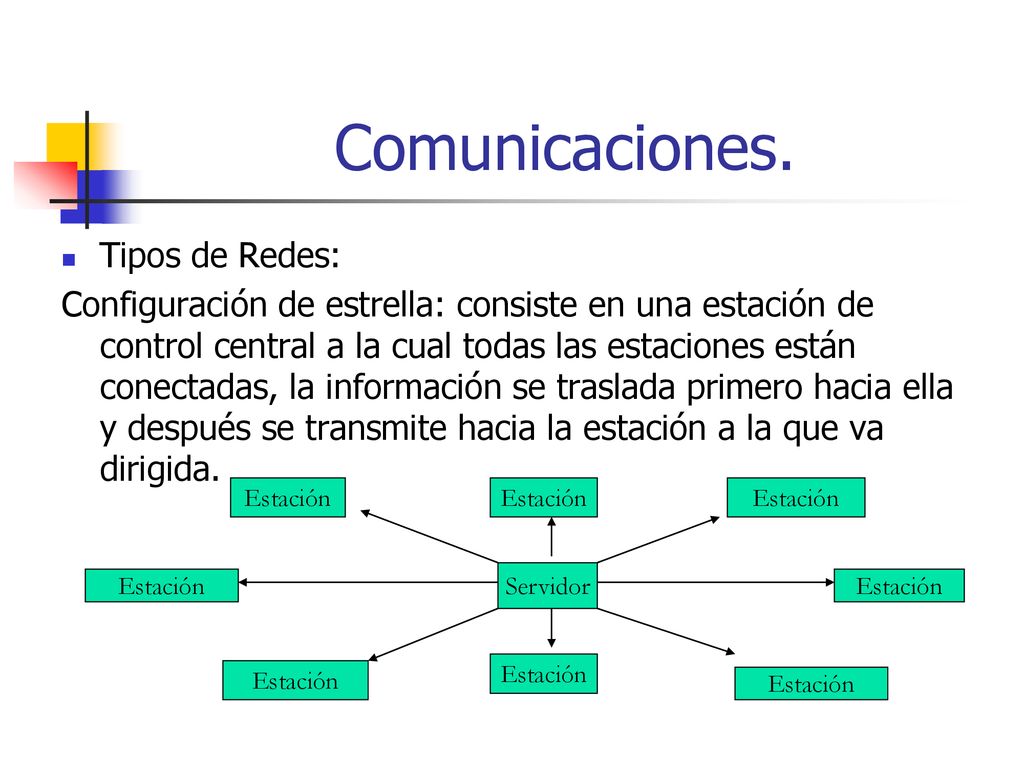

Configuración de estrella: consiste en una estación de control central a la cual todas las estaciones están conectadas, la información se traslada primero hacia ella y después se transmite hacia la estación a la que va dirigida. Servidor Estación

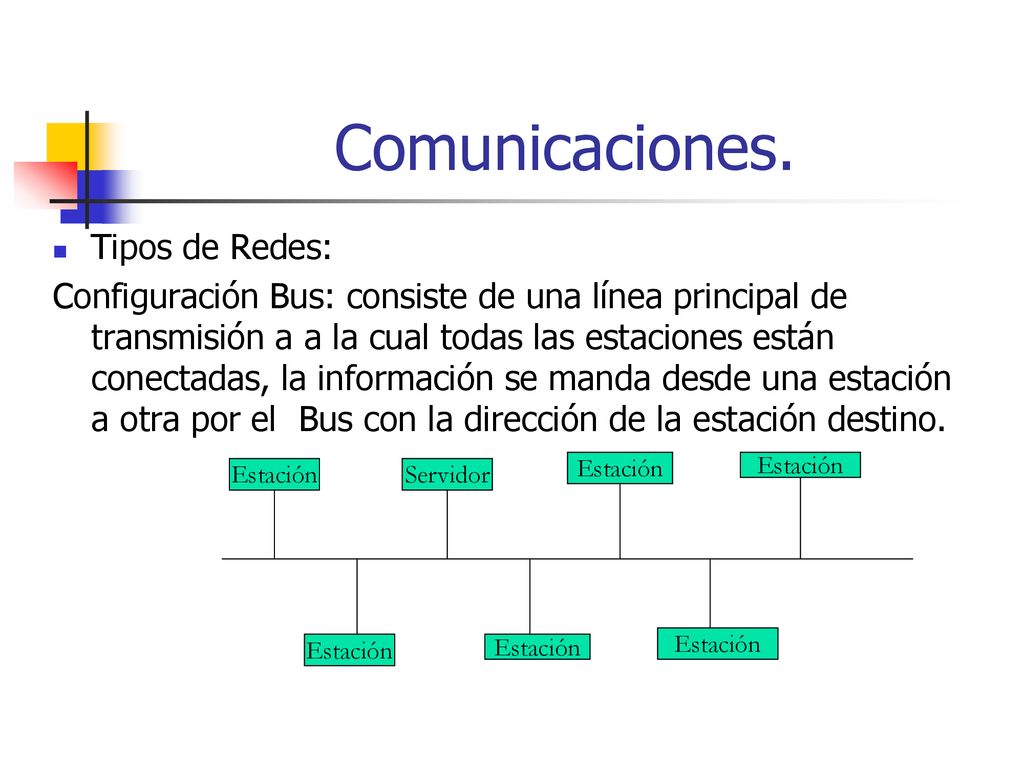

7 Comunicaciones. Tipos de Redes:
Configuración Bus: consiste de una línea principal de transmisión a a la cual todas las estaciones están conectadas, la información se manda desde una estación a otra por el Bus con la dirección de la estación destino. Estación Servidor

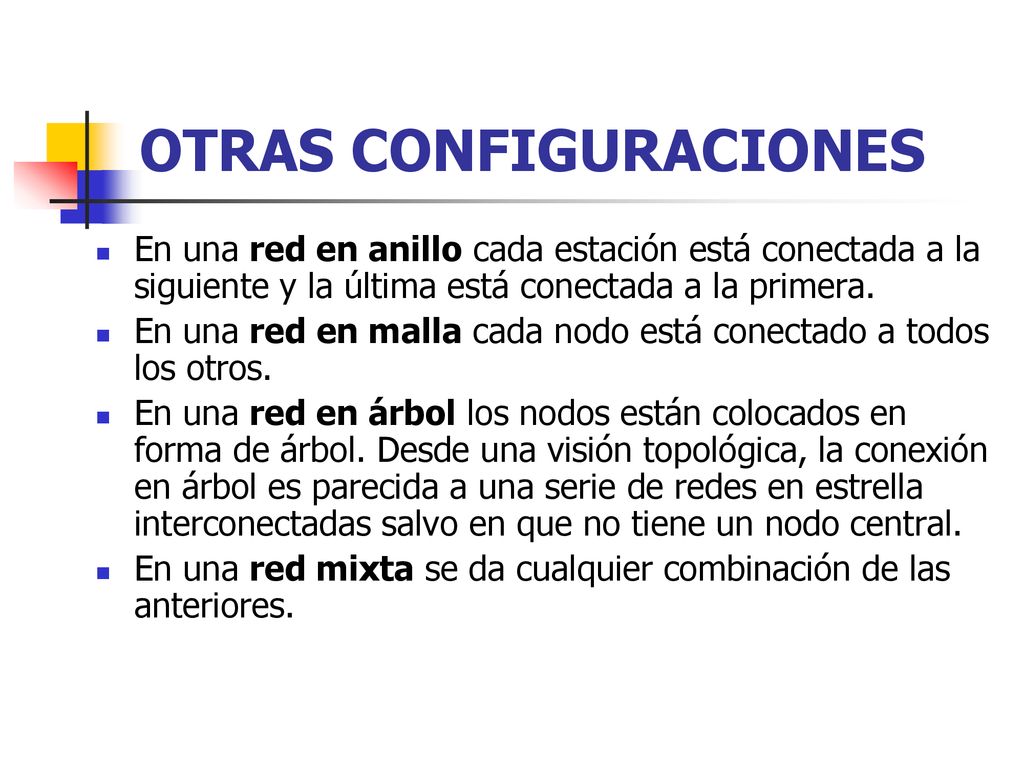

8 OTRAS CONFIGURACIONES
En una red en anillo cada estación está conectada a la siguiente y la última está conectada a la primera. En una red en malla cada nodo está conectado a todos los otros. En una red en árbol los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En una red mixta se da cualquier combinación de las anteriores.

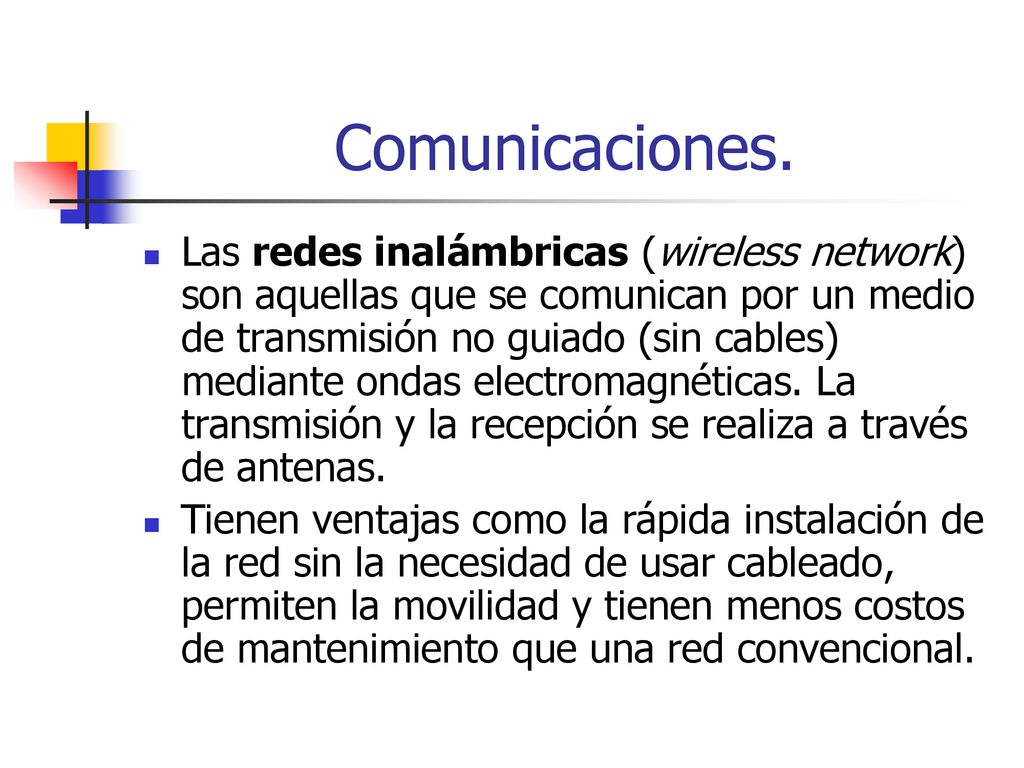

9 Comunicaciones. Las redes inalámbricas (wireless network) son aquellas que se comunican por un medio de transmisión no guiado (sin cables) mediante ondas electromagnéticas. La transmisión y la recepción se realiza a través de antenas. Tienen ventajas como la rápida instalación de la red sin la necesidad de usar cableado, permiten la movilidad y tienen menos costos de mantenimiento que una red convencional.

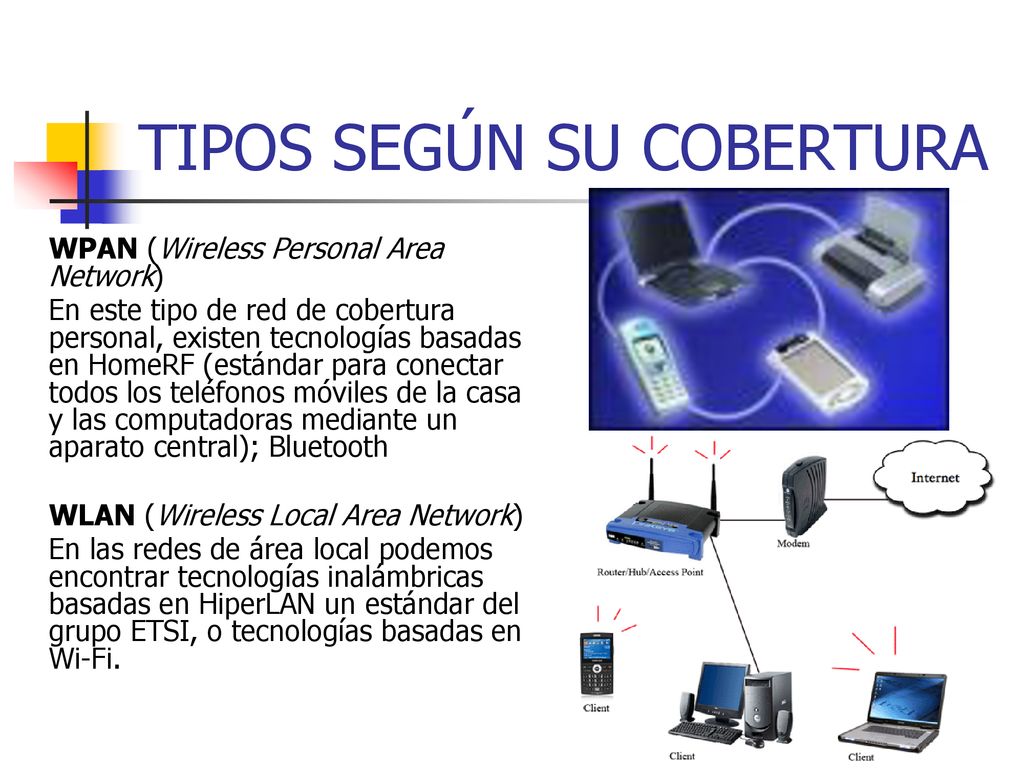

10 TIPOS SEGÚN SU COBERTURA
WPAN (Wireless Personal Area Network) En este tipo de red de cobertura personal, existen tecnologías basadas en HomeRF (estándar para conectar todos los teléfonos móviles de la casa y las computadoras mediante un aparato central); Bluetooth WLAN (Wireless Local Area Network) En las redes de área local podemos encontrar tecnologías inalámbricas basadas en HiperLAN un estándar del grupo ETSI, o tecnologías basadas en Wi-Fi.

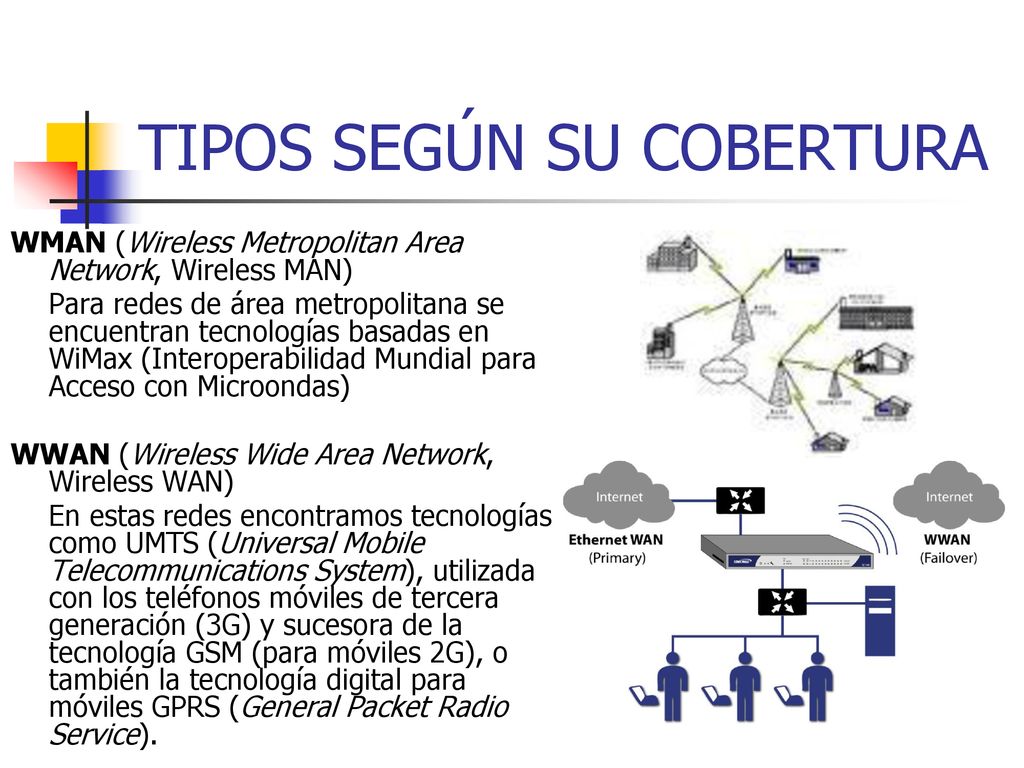

11 TIPOS SEGÚN SU COBERTURA
WMAN (Wireless Metropolitan Area Network, Wireless MAN) Para redes de área metropolitana se encuentran tecnologías basadas en WiMax (Interoperabilidad Mundial para Acceso con Microondas) WWAN (Wireless Wide Area Network, Wireless WAN) En estas redes encontramos tecnologías como UMTS (Universal Mobile Telecommunications System), utilizada con los teléfonos móviles de tercera generación (3G) y sucesora de la tecnología GSM (para móviles 2G), o también la tecnología digital para móviles GPRS (General Packet Radio Service).

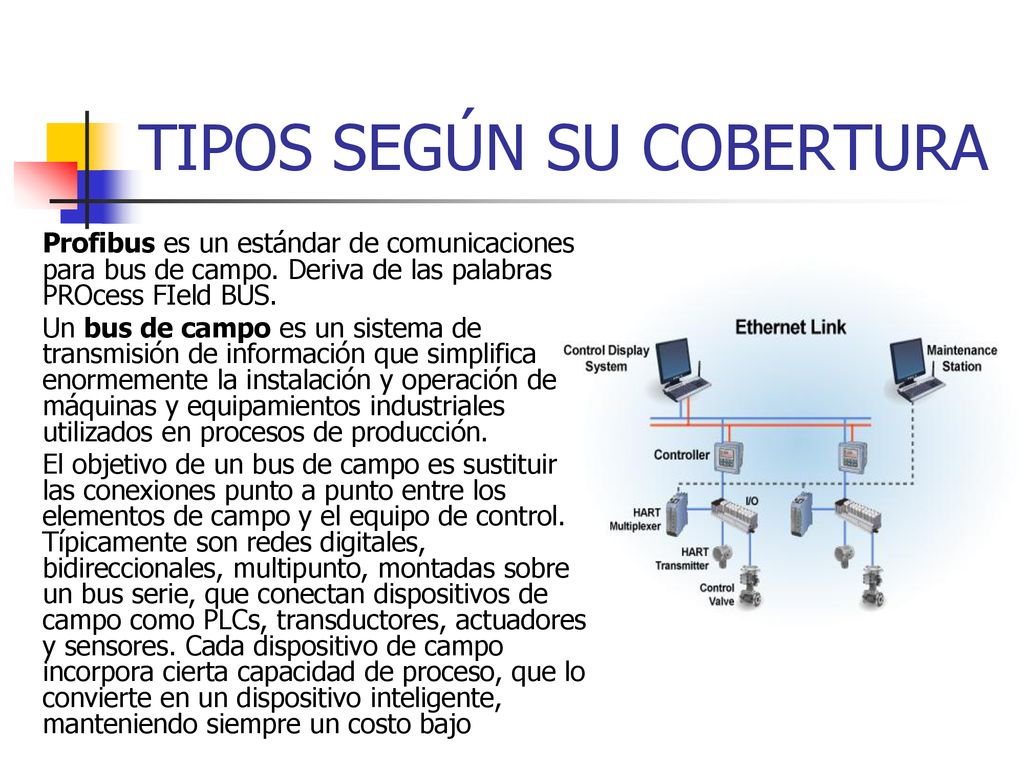

12 TIPOS SEGÚN SU COBERTURA
Profibus es un estándar de comunicaciones para bus de campo. Deriva de las palabras PROcess FIeld BUS. Un bus de campo es un sistema de transmisión de información que simplifica enormemente la instalación y operación de máquinas y equipamientos industriales utilizados en procesos de producción. El objetivo de un bus de campo es sustituir las conexiones punto a punto entre los elementos de campo y el equipo de control. Típicamente son redes digitales, bidireccionales, multipunto, montadas sobre un bus serie, que conectan dispositivos de campo como PLCs, transductores, actuadores y sensores. Cada dispositivo de campo incorpora cierta capacidad de proceso, que lo convierte en un dispositivo inteligente, manteniendo siempre un costo bajo
