Armado de estación meteorológica digital

Presentación del tema: "Armado de estación meteorológica digital"— Transcripción de la presentación:

1 Armado de estación meteorológica digital
Clase 11 - Digital Armado de estación meteorológica digital

2 Recomendaciones de instalación
Evitar obstrucciones a los sensores, como paredes, árboles, vallas, etc. Cualquier objeto que modifique alguna de las variables meteorológicas, se recomienda una distancia mínima de 2 metros de cualquier obstrucción. Imagen de paredes

3 Recomendaciones de instalación
Alejar de lugares que produzcan calor o frío de forma artificial (aire acondicionado, calentadores eléctricos, etc). Para hacer un cálculo correcto de humedad del aire, se recomienda que esté alejado 15 metros de cuerpos de agua: como fuentes, lagos, ríos, etc.

4 Recomendaciones de instalación

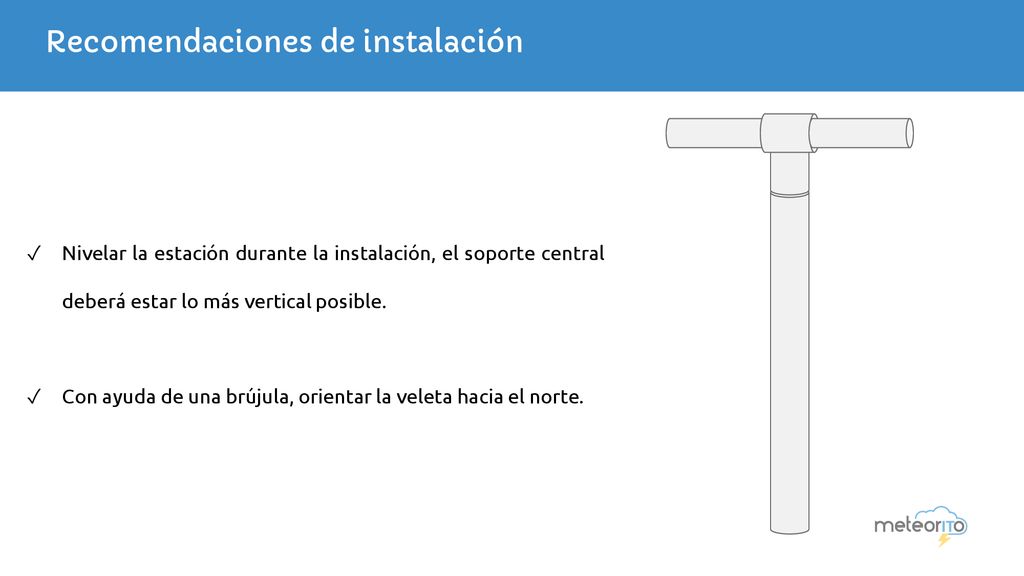

Nivelar la estación durante la instalación, el soporte central deberá estar lo más vertical posible. Con ayuda de una brújula, orientar la veleta hacia el norte.

5 Descripción de materiales

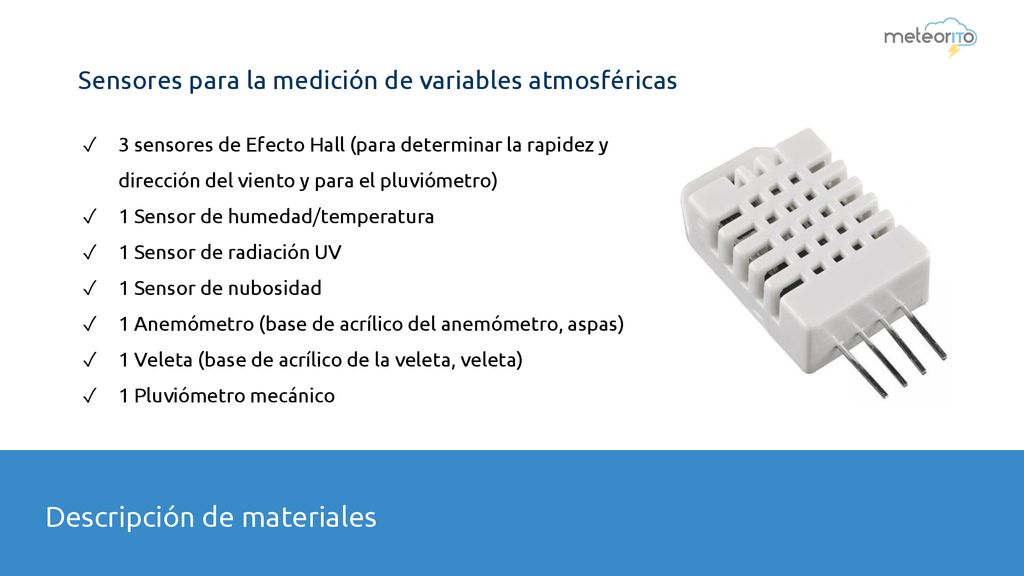

Sensores para la medición de variables atmosféricas 3 sensores de Efecto Hall (para determinar la rapidez y dirección del viento y para el pluviómetro) 1 Sensor de humedad/temperatura 1 Sensor de radiación UV 1 Sensor de nubosidad 1 Anemómetro (base de acrílico del anemómetro, aspas) 1 Veleta (base de acrílico de la veleta, veleta) 1 Pluviómetro mecánico Descripción de materiales

6 Descripción de materiales

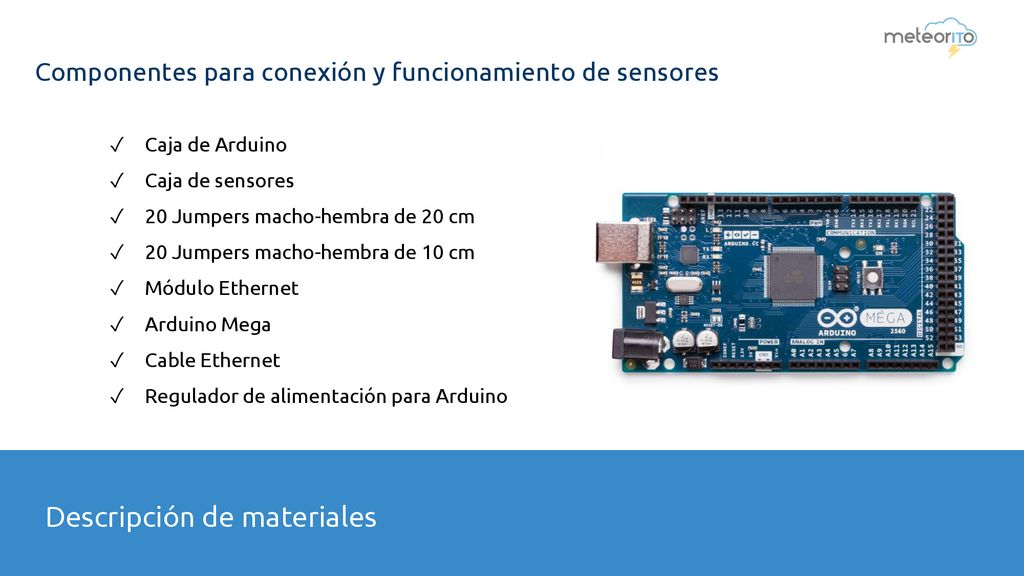

Componentes para conexión y funcionamiento de sensores Caja de Arduino Caja de sensores 20 Jumpers macho-hembra de 20 cm 20 Jumpers macho-hembra de 10 cm Módulo Ethernet Arduino Mega Cable Ethernet Regulador de alimentación para Arduino Descripción de materiales

7 Descripción de materiales

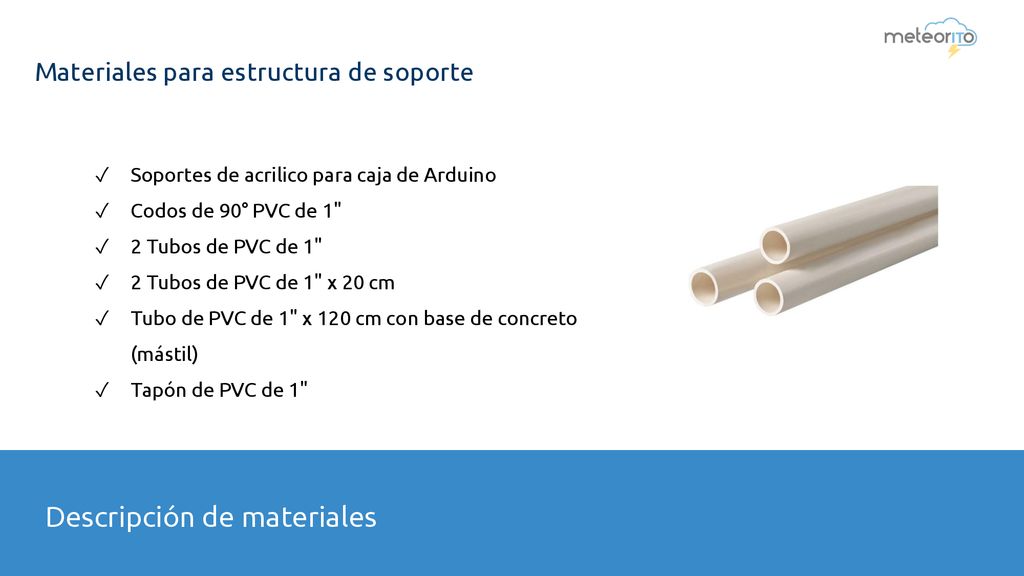

Materiales para estructura de soporte Soportes de acrilico para caja de Arduino Codos de 90° PVC de 1" 2 Tubos de PVC de 1" 2 Tubos de PVC de 1" x 20 cm Tubo de PVC de 1" x 120 cm con base de concreto (mástil) Tapón de PVC de 1" Descripción de materiales

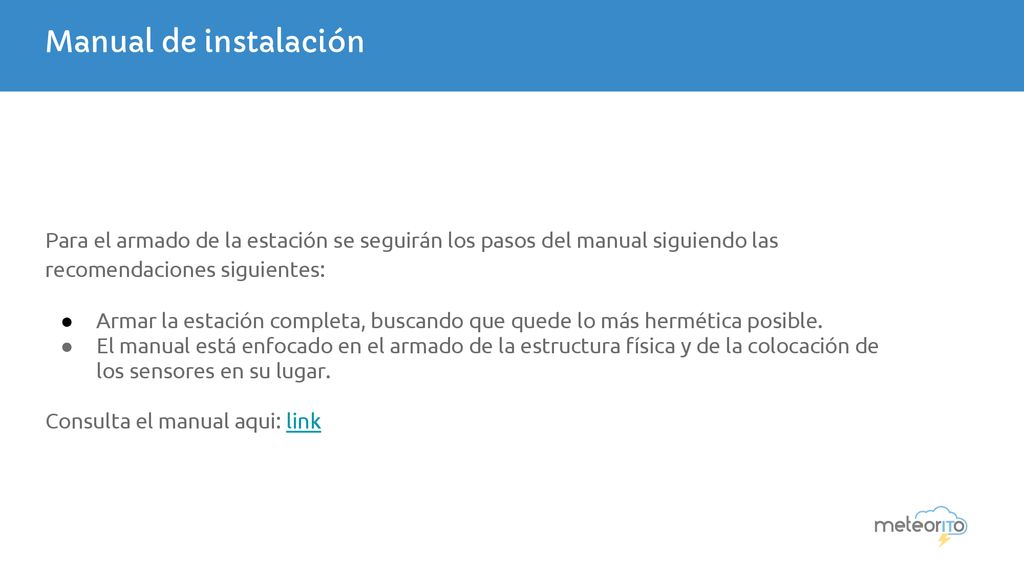

8 Manual de instalación Para el armado de la estación se seguirán los pasos del manual siguiendo las recomendaciones siguientes: Armar la estación completa, buscando que quede lo más hermética posible. El manual está enfocado en el armado de la estructura física y de la colocación de los sensores en su lugar. Consulta el manual aqui: link

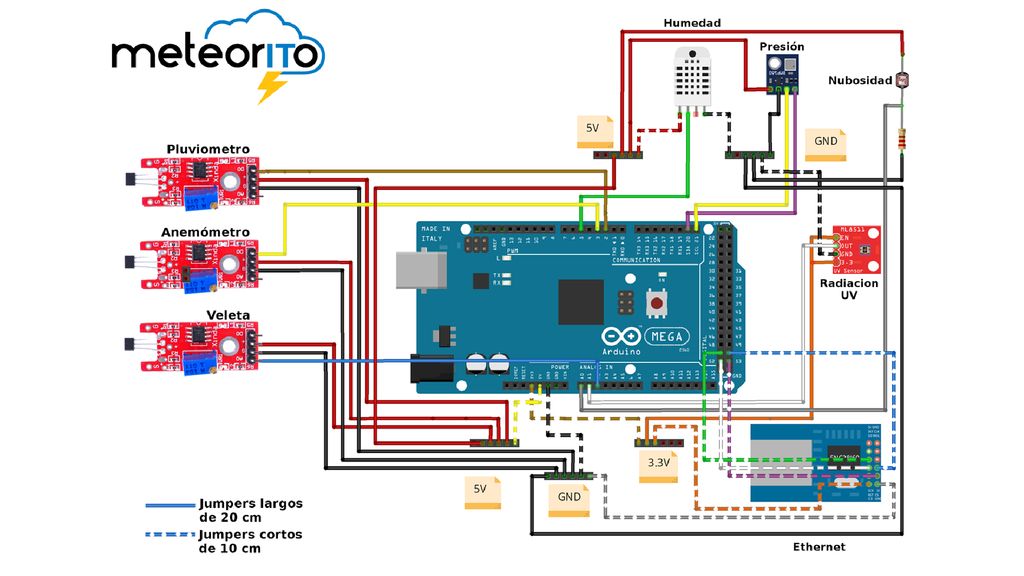

9

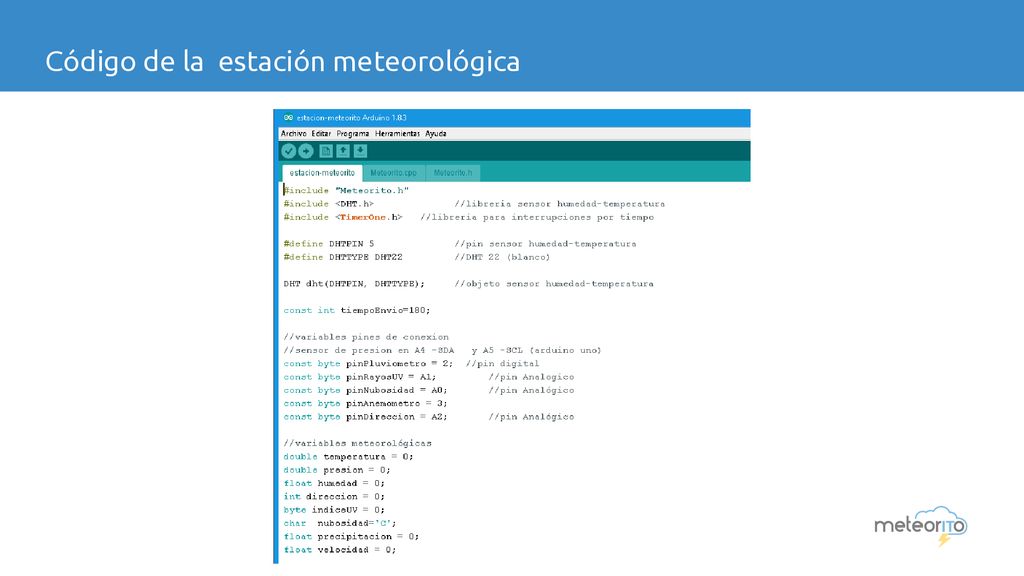

10 Código de la estación meteorológica

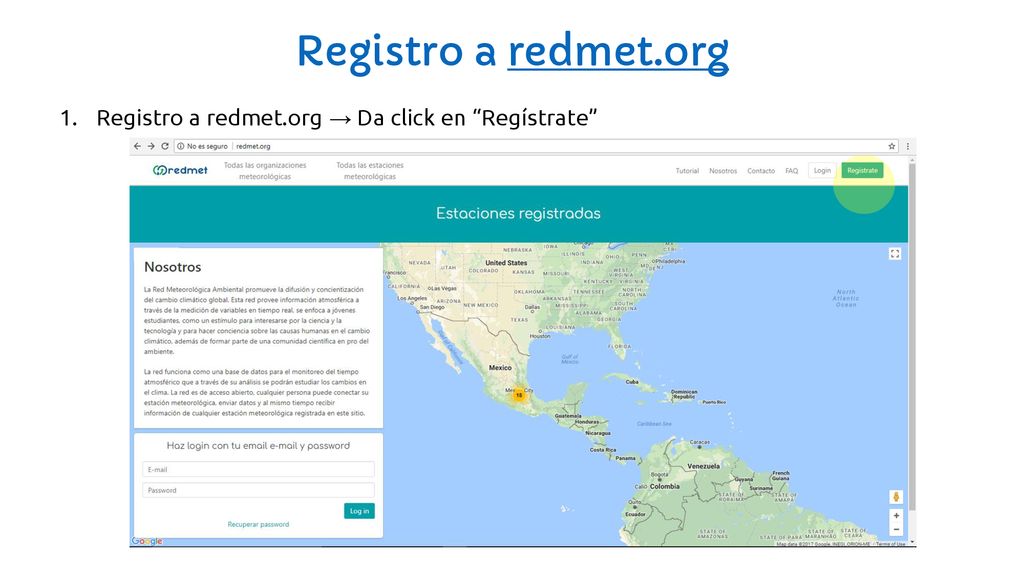

11 Registro a redmet.org Registro a redmet.org → Da click en “Regístrate”

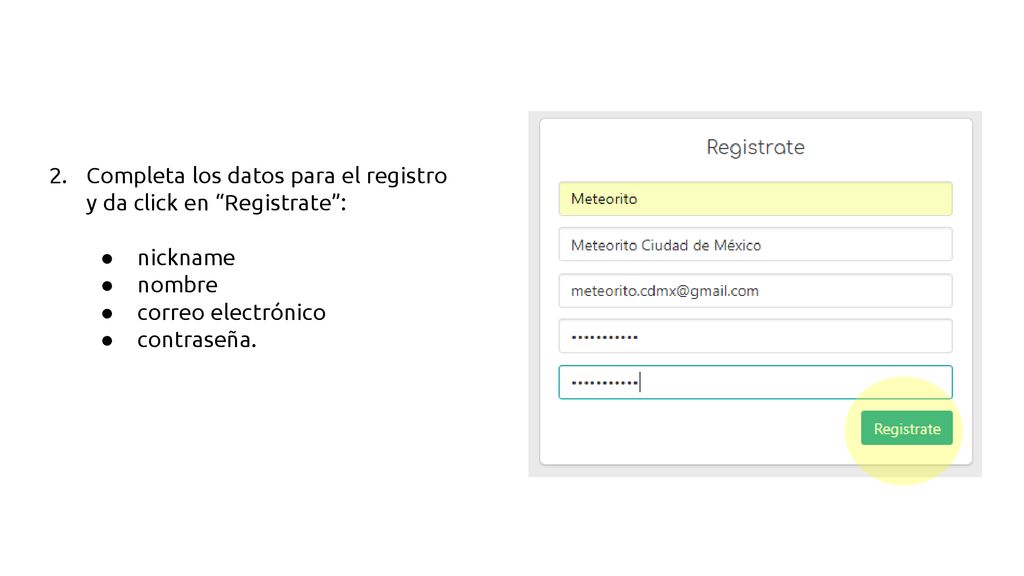

12 Completa los datos para el registro y da click en “Registrate”:
nickname nombre correo electrónico contraseña.

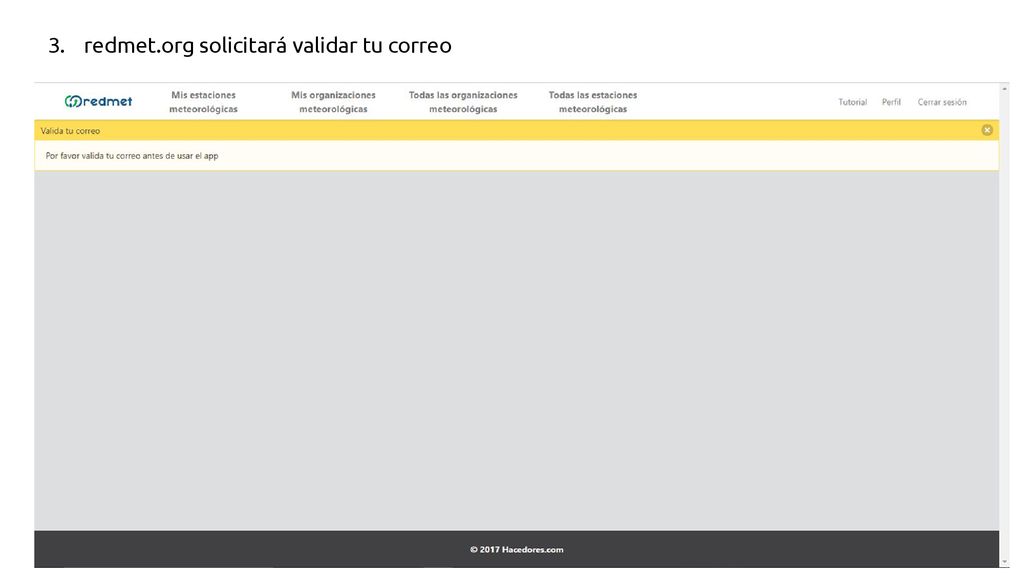

13 redmet.org solicitará validar tu correo

14 Ingresa a tu correo para continuar con el registro en redmet

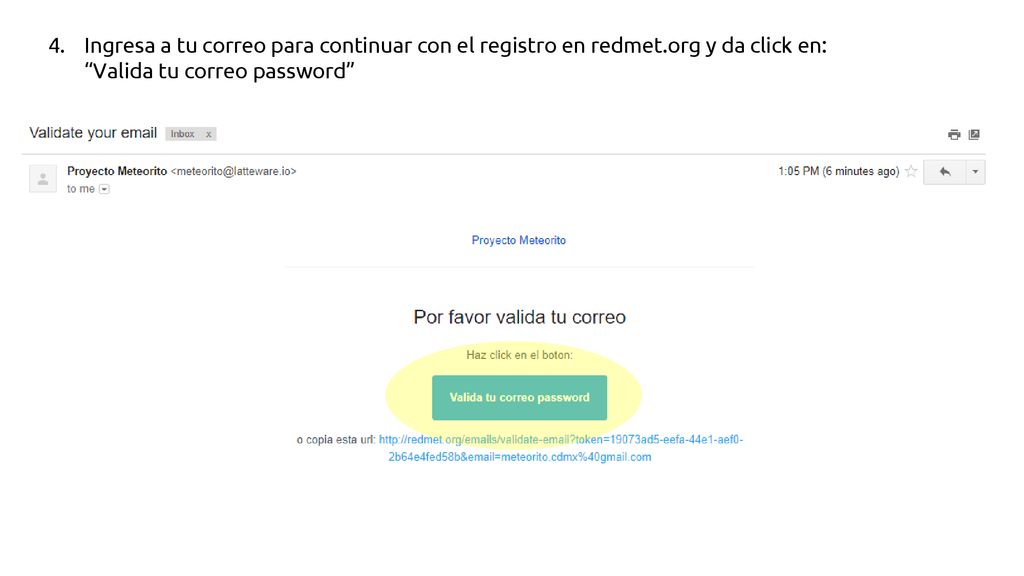

Ingresa a tu correo para continuar con el registro en redmet.org y da click en: “Valida tu correo password”

15 En el sitio de redmet.org da click en “Crea tu estación”

16 En la ventana “Nuevo Dispositivo” ingresa el nombre que tendrá la estación meteorológica y una breve descripción; da click en el botón: Siguiente paso: Ingresar Ubicación

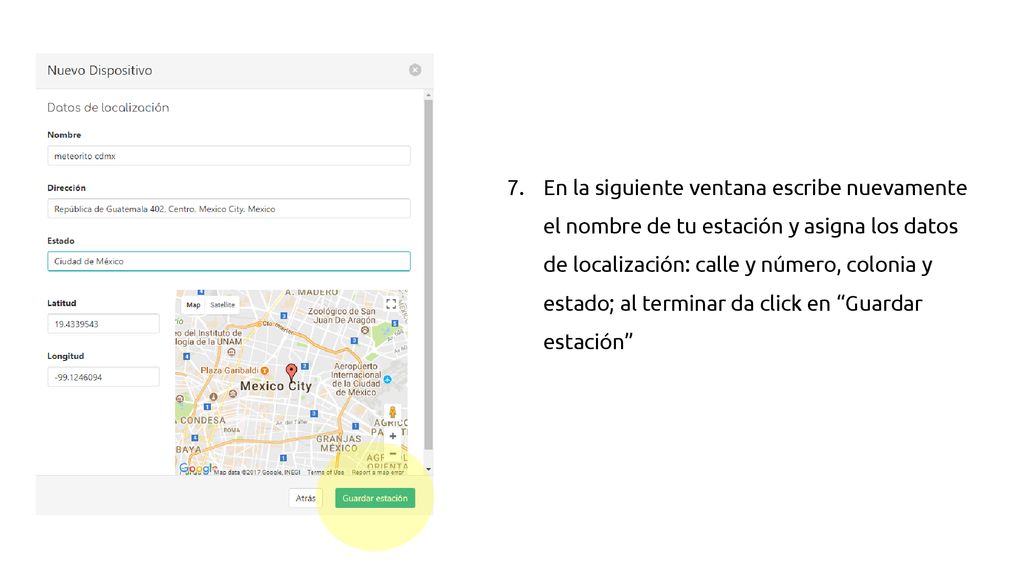

17 En la siguiente ventana escribe nuevamente el nombre de tu estación y asigna los datos de localización: calle y número, colonia y estado; al terminar da click en “Guardar estación”

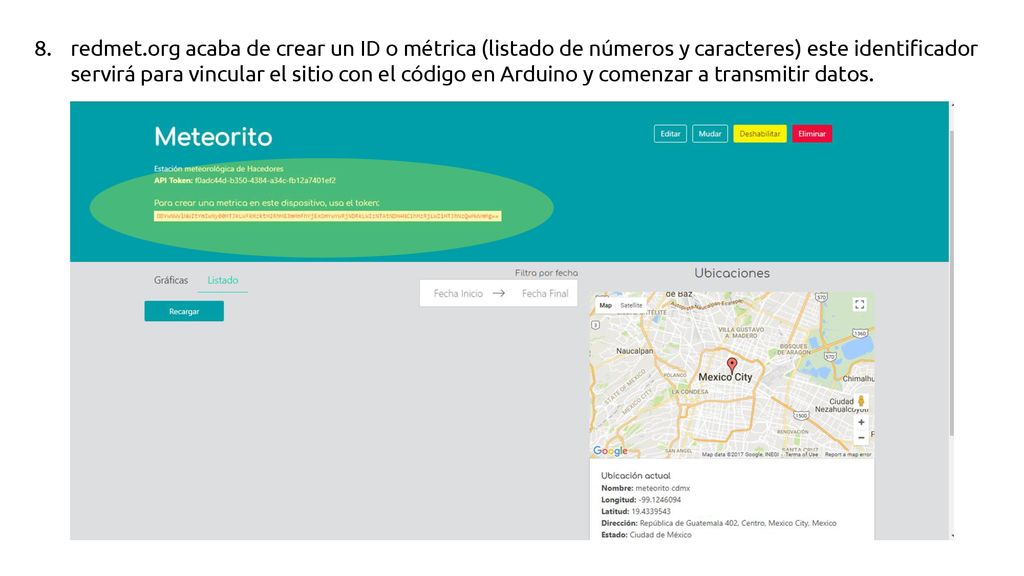

18 redmet.org acaba de crear un ID o métrica (listado de números y caracteres) este identificador servirá para vincular el sitio con el código en Arduino y comenzar a transmitir datos.

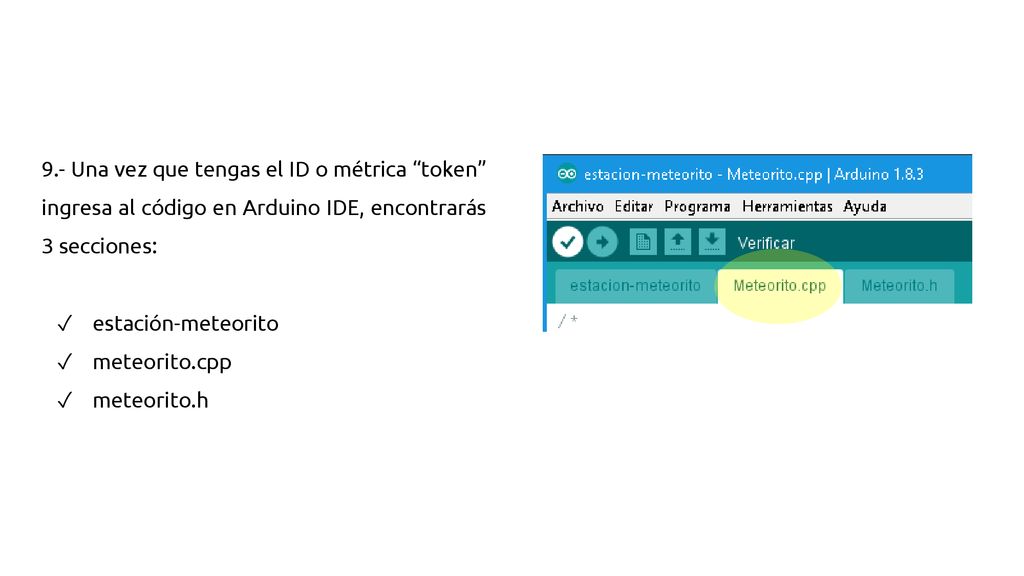

19 9.- Una vez que tengas el ID o métrica “token” ingresa al código en Arduino IDE, encontrarás 3 secciones: estación-meteorito meteorito.cpp meteorito.h

20 Entra a la sección de Meteorito

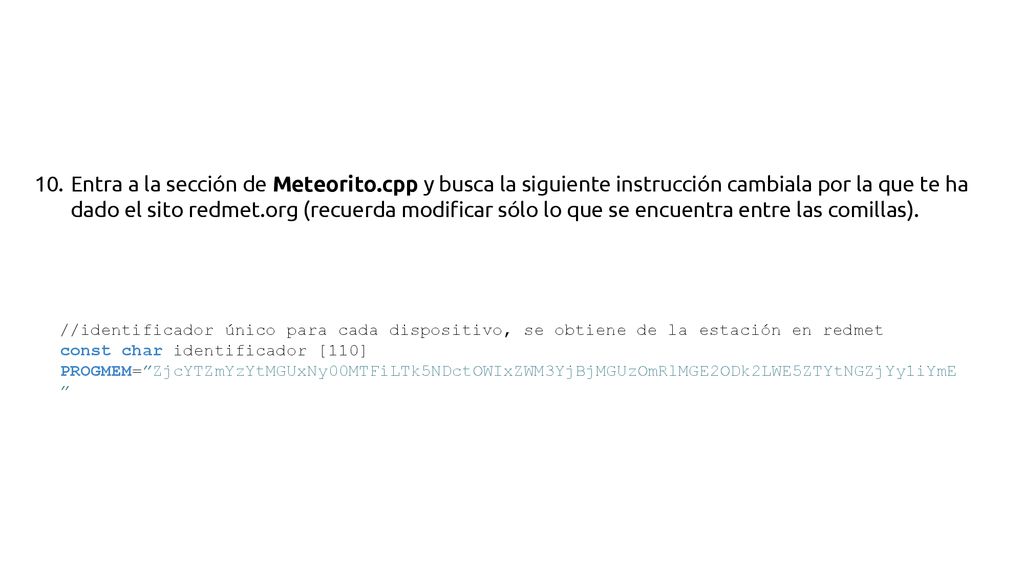

Entra a la sección de Meteorito.cpp y busca la siguiente instrucción cambiala por la que te ha dado el sito redmet.org (recuerda modificar sólo lo que se encuentra entre las comillas). //identificador único para cada dispositivo, se obtiene de la estación en redmet const char identificador [110] PROGMEM=”ZjcYTZmYzYtMGUxNy00MTFiLTk5NDctOWIxZWM3YjBjMGUzOmRlMGE2ODk2LWE5ZTYtNGZjYy1iYmE”

21 Para empezar a transmitir datos realiza lo siguiente:

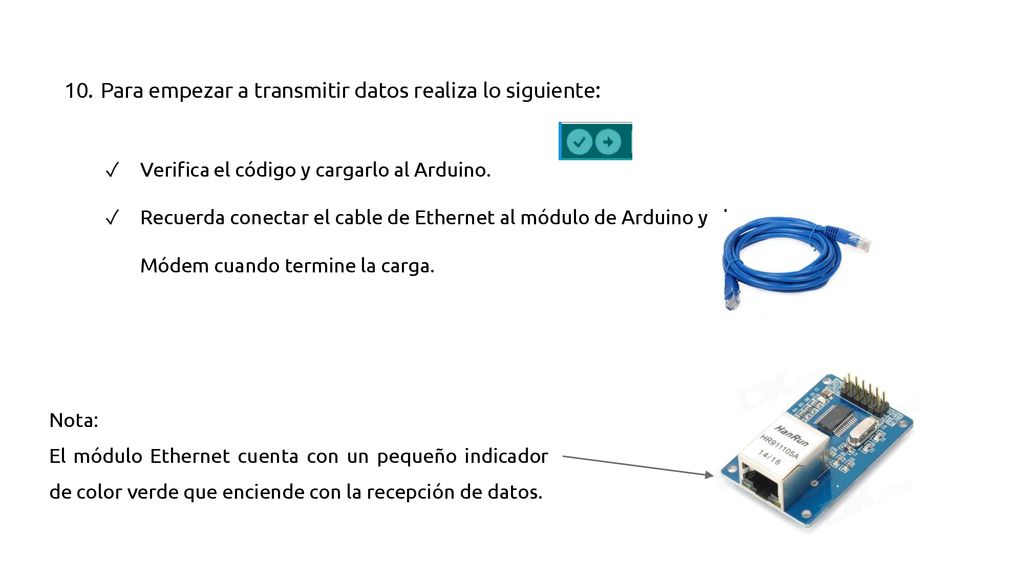

Verifica el código y cargarlo al Arduino. Recuerda conectar el cable de Ethernet al módulo de Arduino y al Módem cuando termine la carga. Nota: El módulo Ethernet cuenta con un pequeño indicador de color verde que enciende con la recepción de datos.

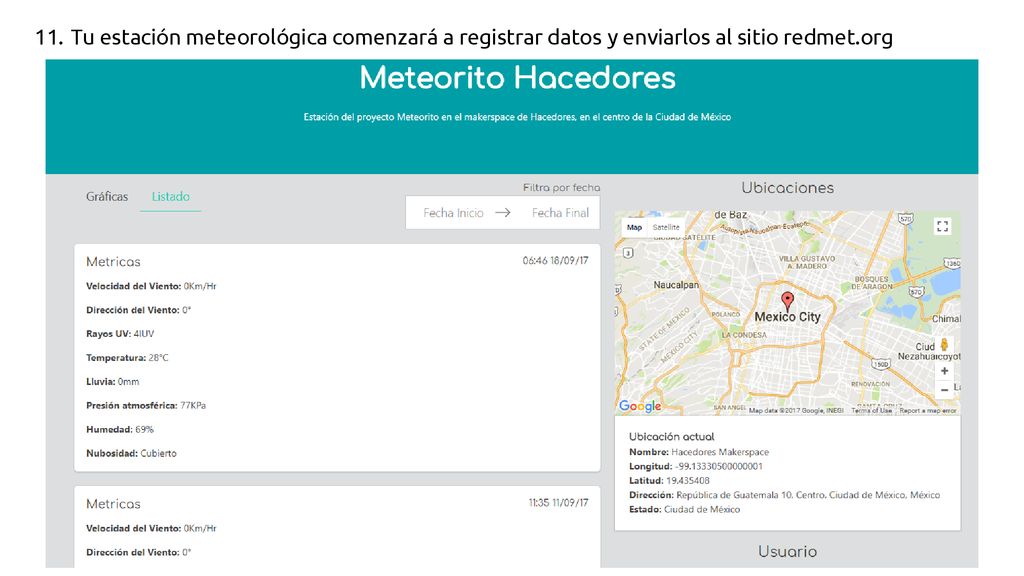

22 Tu estación meteorológica comenzará a registrar datos y enviarlos al sitio redmet.org

23 Armado de estación meteorológica digital
Clase 11 Armado de estación meteorológica digital
