Cortes y secciones.

Presentación del tema: "Cortes y secciones."— Transcripción de la presentación:

1 Cortes y secciones

2 Finalidad Concepto Claridad en los dibujos Reduce el número de vistas
Facilita la interpretación de la vistas Concepto Artificio según el cual se produce una separación imaginaria del material de una pieza por medio de uno o varios cortes mostrando las partes interiores de una pieza.

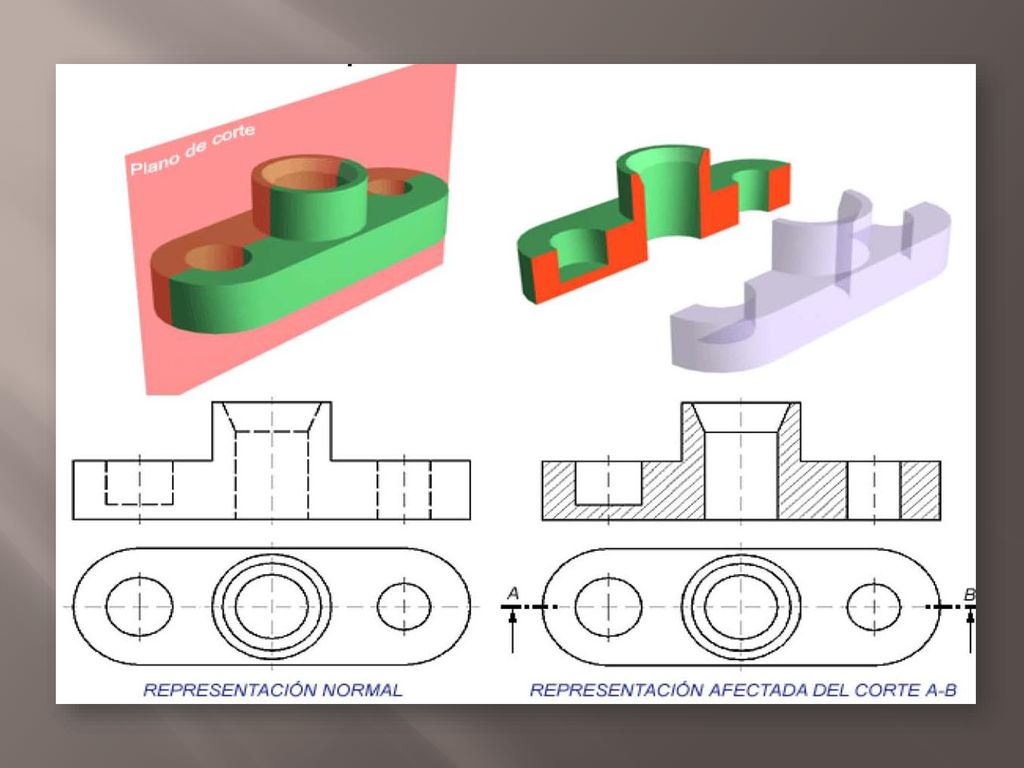

3

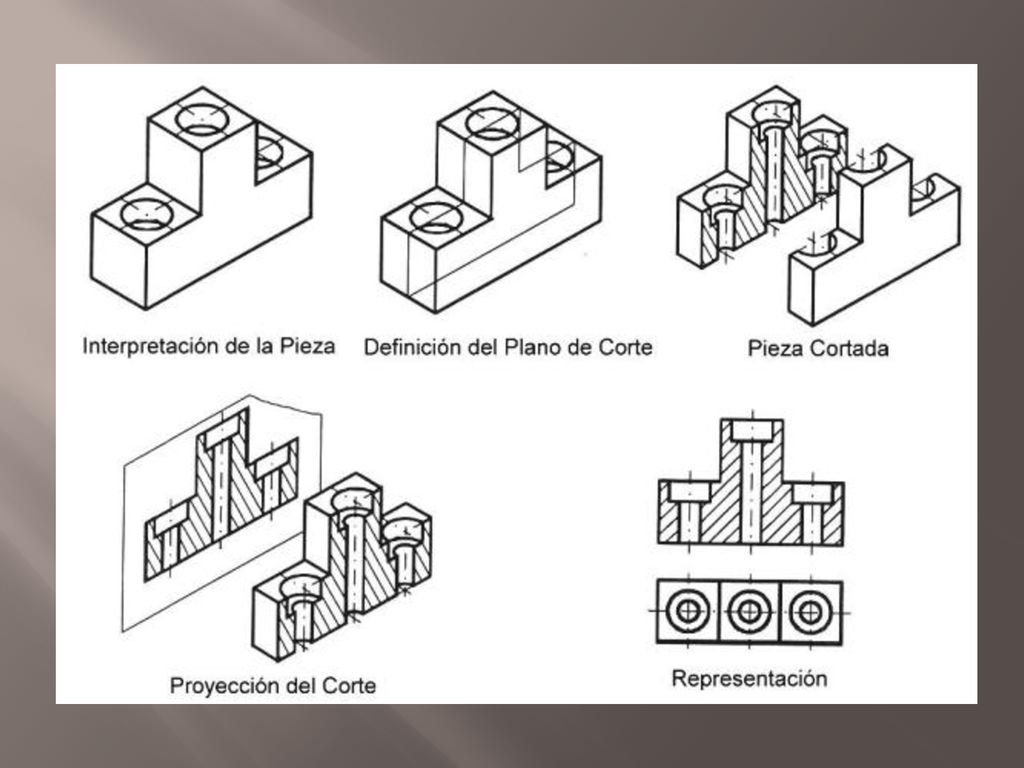

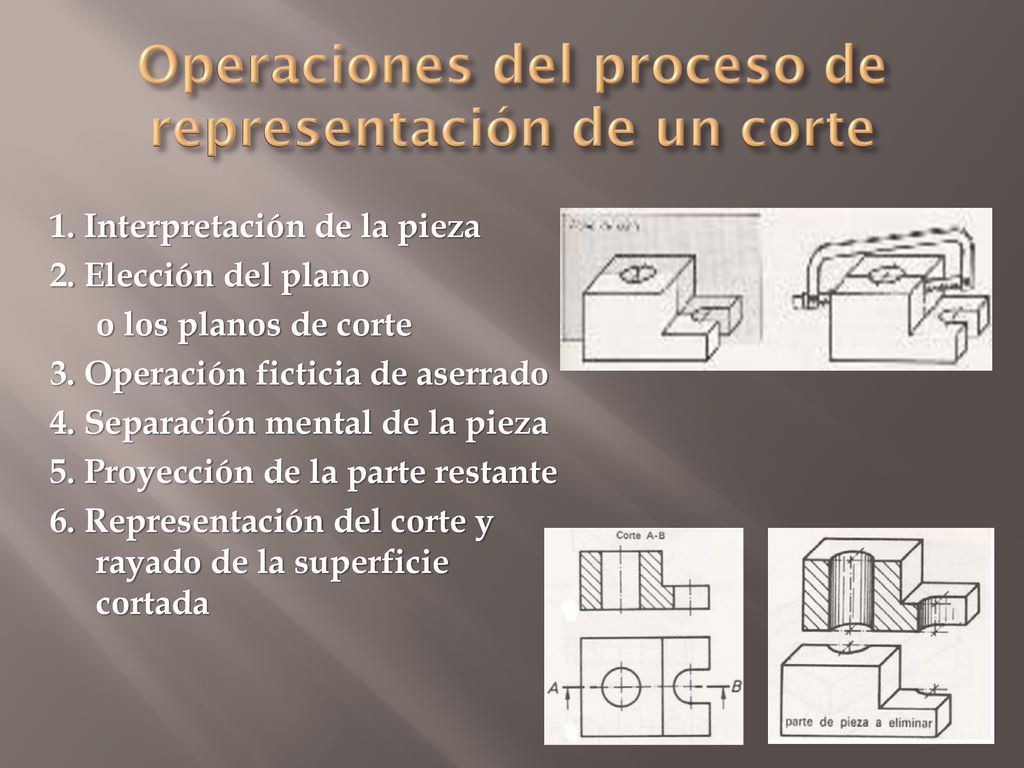

4 Operaciones del proceso de representación de un corte
1. Interpretación de la pieza 2. Elección del plano o los planos de corte 3. Operación ficticia de aserrado 4. Separación mental de la pieza 5. Proyección de la parte restante 6. Representación del corte y rayado de la superficie cortada

5

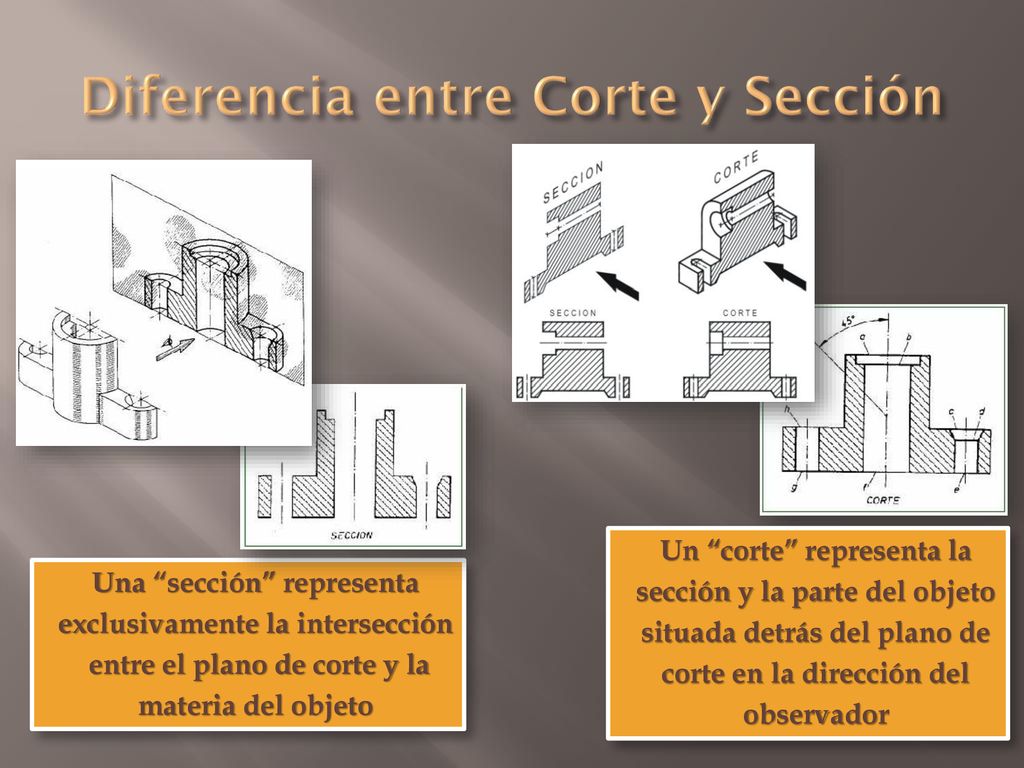

6 Diferencia entre Corte y Sección
Un “corte” representa la sección y la parte del objeto situada detrás del plano de corte en la dirección del observador Una “sección” representa exclusivamente la intersección entre el plano de corte y la materia del objeto

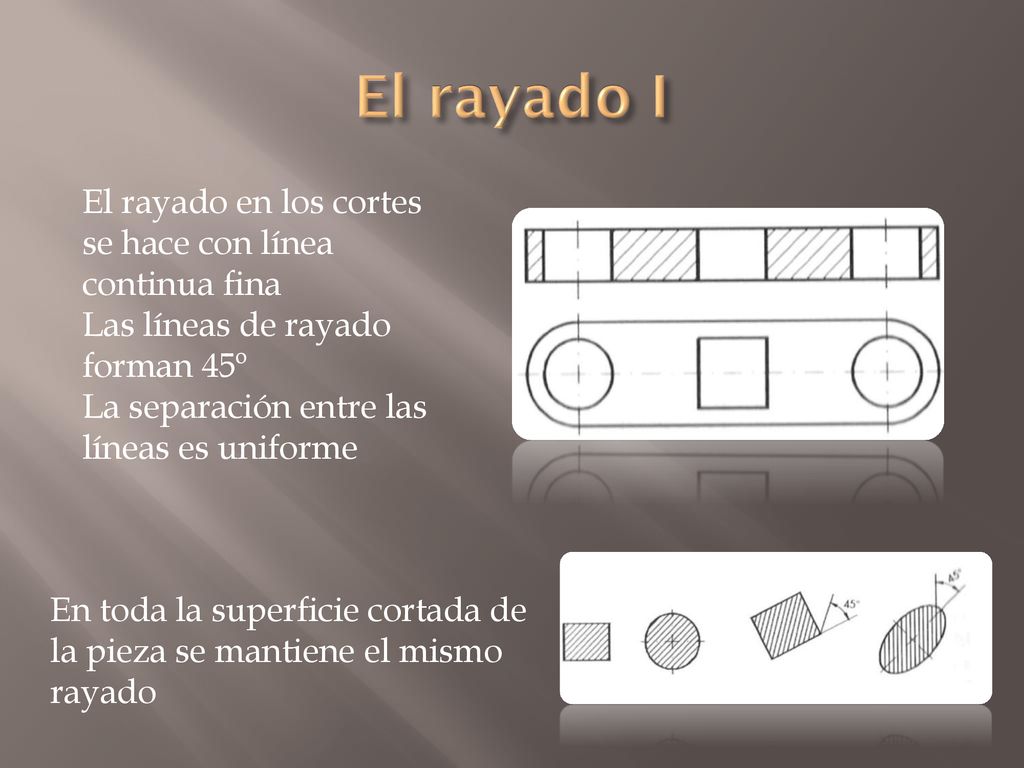

7 El rayado I El rayado en los cortes se hace con línea continua fina
Las líneas de rayado forman 45º La separación entre las líneas es uniforme En toda la superficie cortada de la pieza se mantiene el mismo rayado

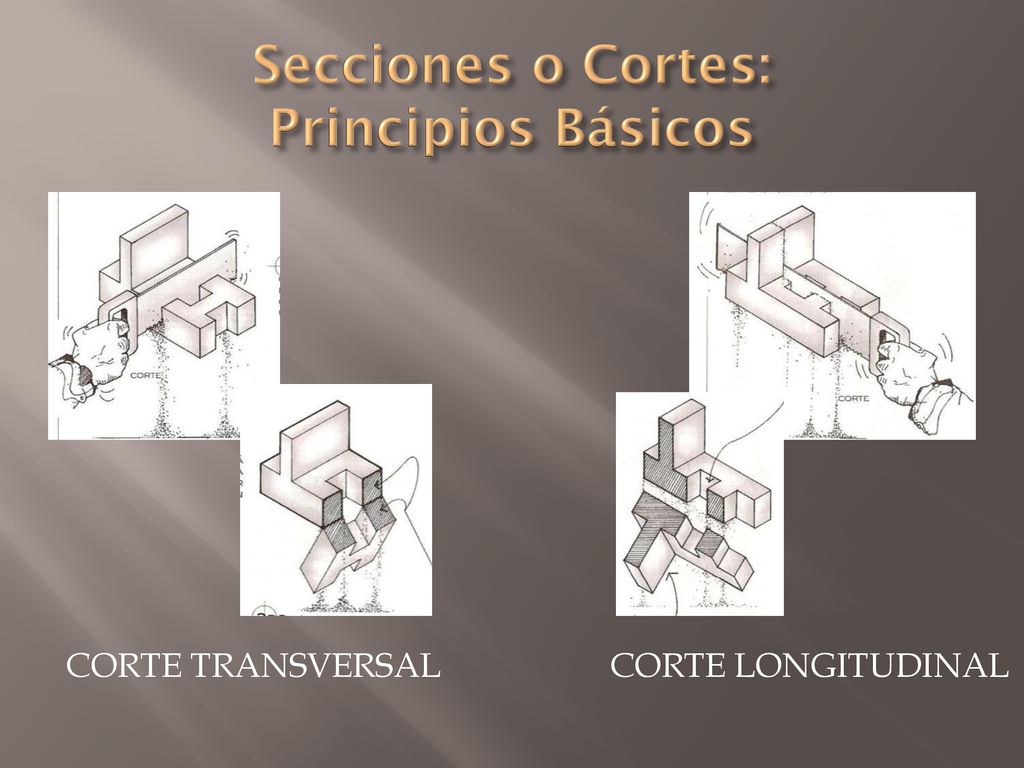

8 Secciones o Cortes: Principios Básicos
CORTE TRANSVERSAL CORTE LONGITUDINAL

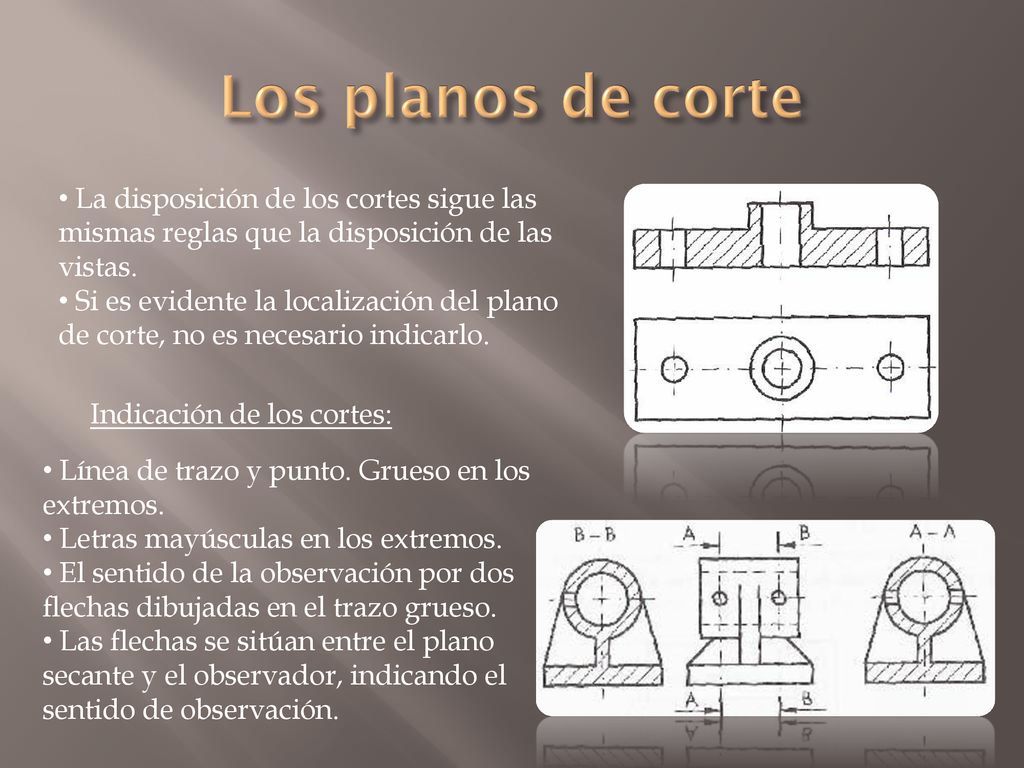

9 Los planos de corte La disposición de los cortes sigue las mismas reglas que la disposición de las vistas. Si es evidente la localización del plano de corte, no es necesario indicarlo. Indicación de los cortes: Línea de trazo y punto. Grueso en los extremos. Letras mayúsculas en los extremos. El sentido de la observación por dos flechas dibujadas en el trazo grueso. Las flechas se sitúan entre el plano secante y el observador, indicando el sentido de observación.

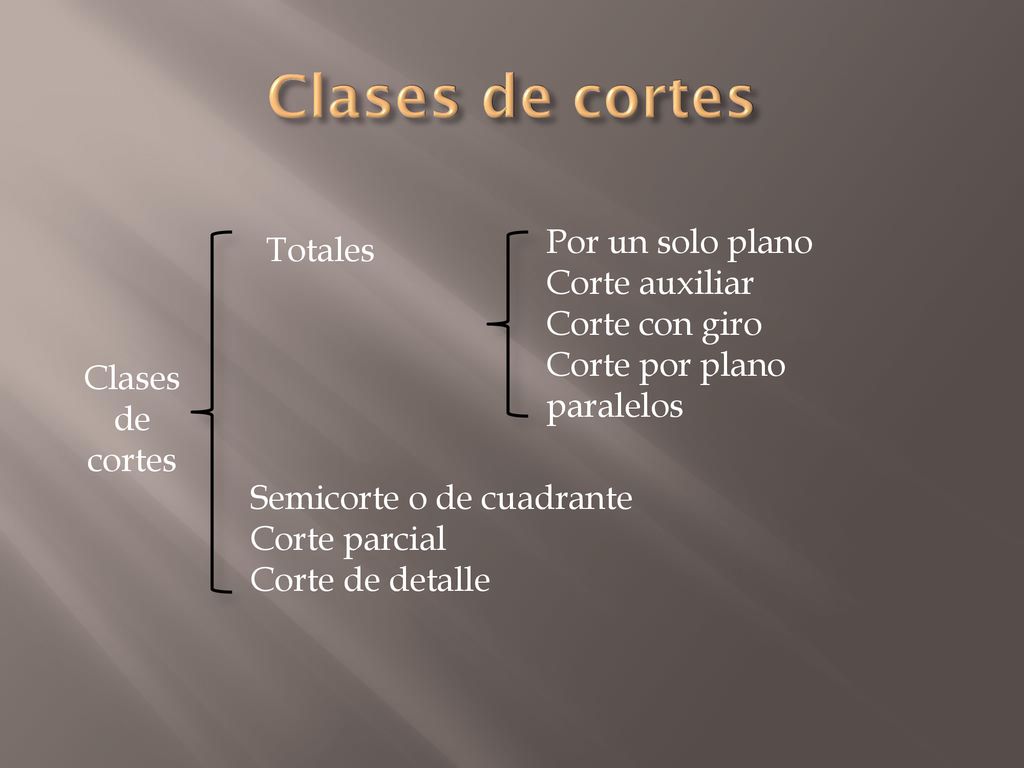

10 Clases de cortes Por un solo plano Totales Corte auxiliar
Corte con giro Corte por plano paralelos Totales Clases de cortes Semicorte o de cuadrante Corte parcial Corte de detalle

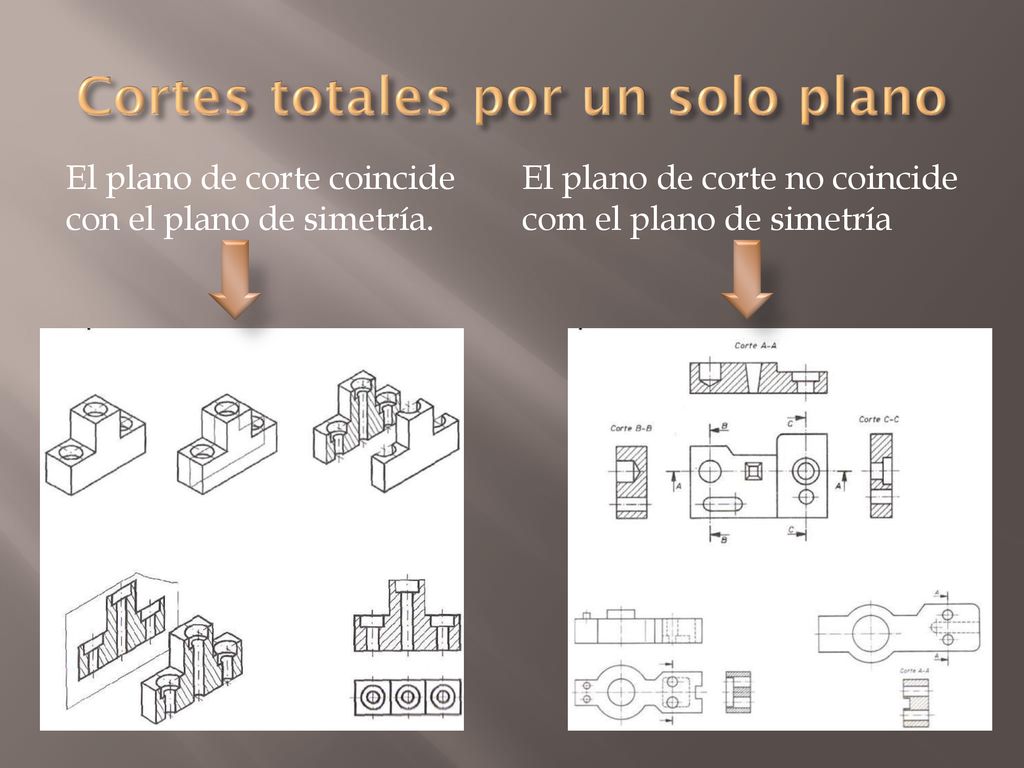

11 Cortes totales por un solo plano
El plano de corte coincide con el plano de simetría. El plano de corte no coincide com el plano de simetría

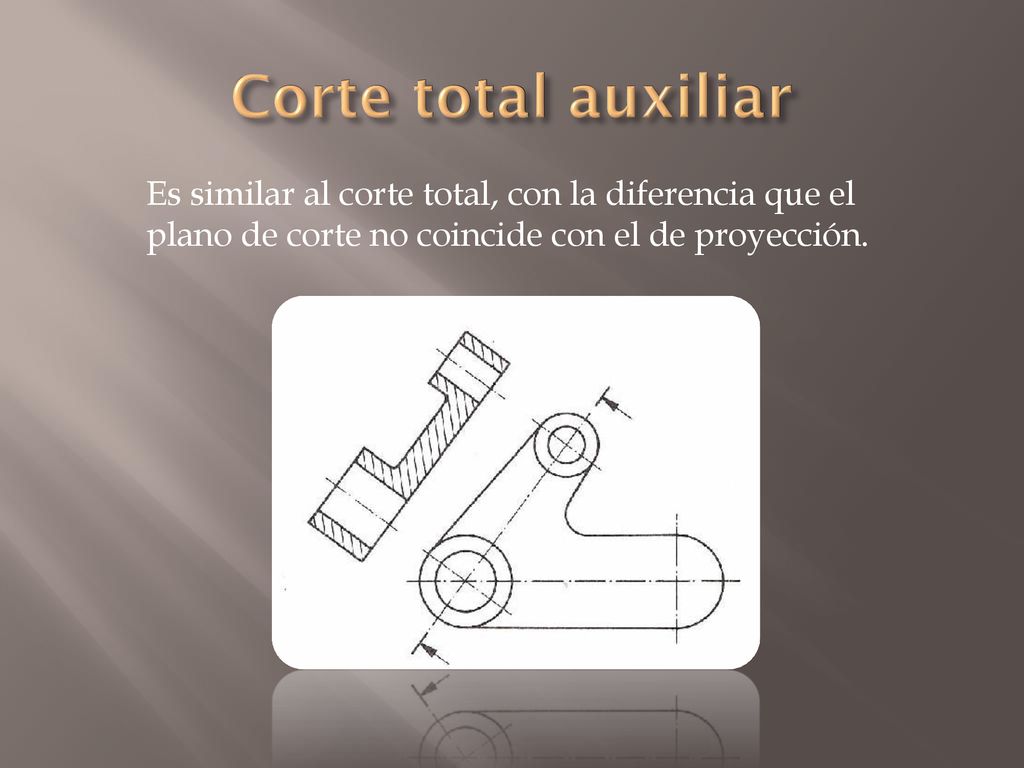

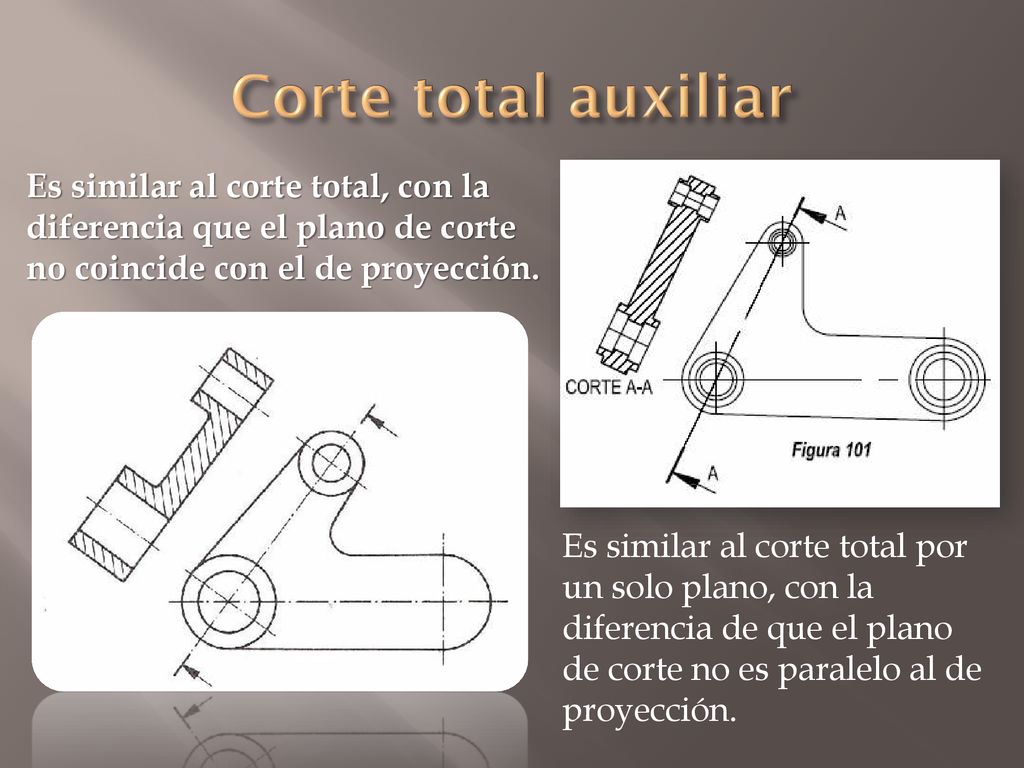

12 Corte total auxiliar Es similar al corte total, con la diferencia que el plano de corte no coincide con el de proyección.

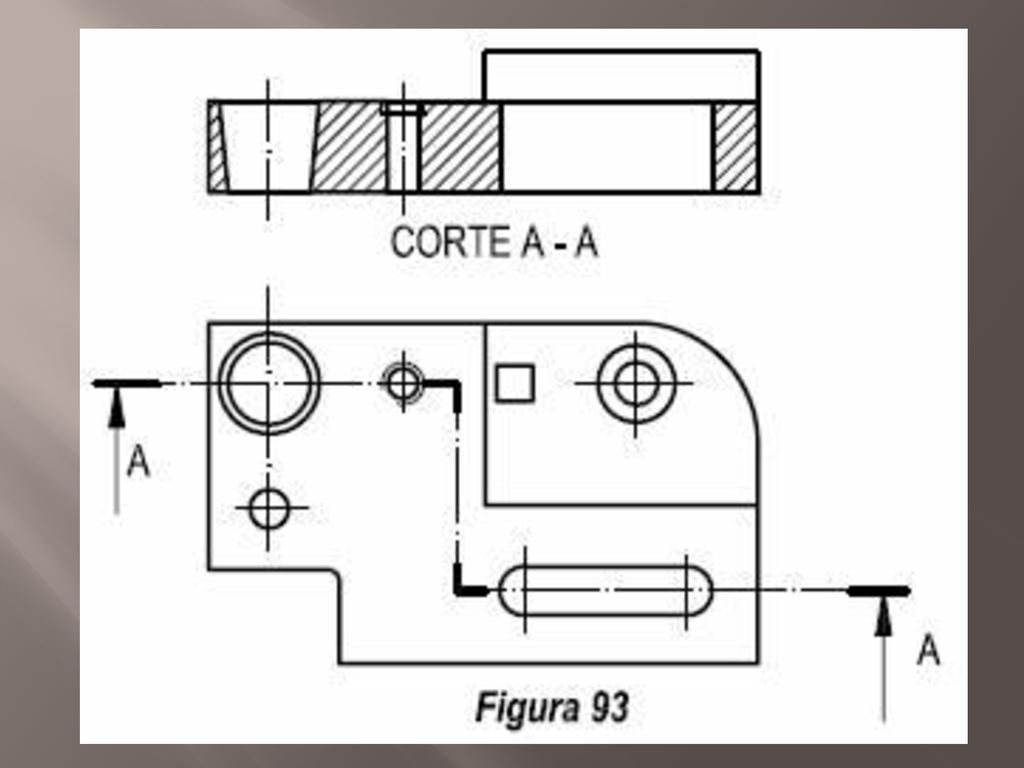

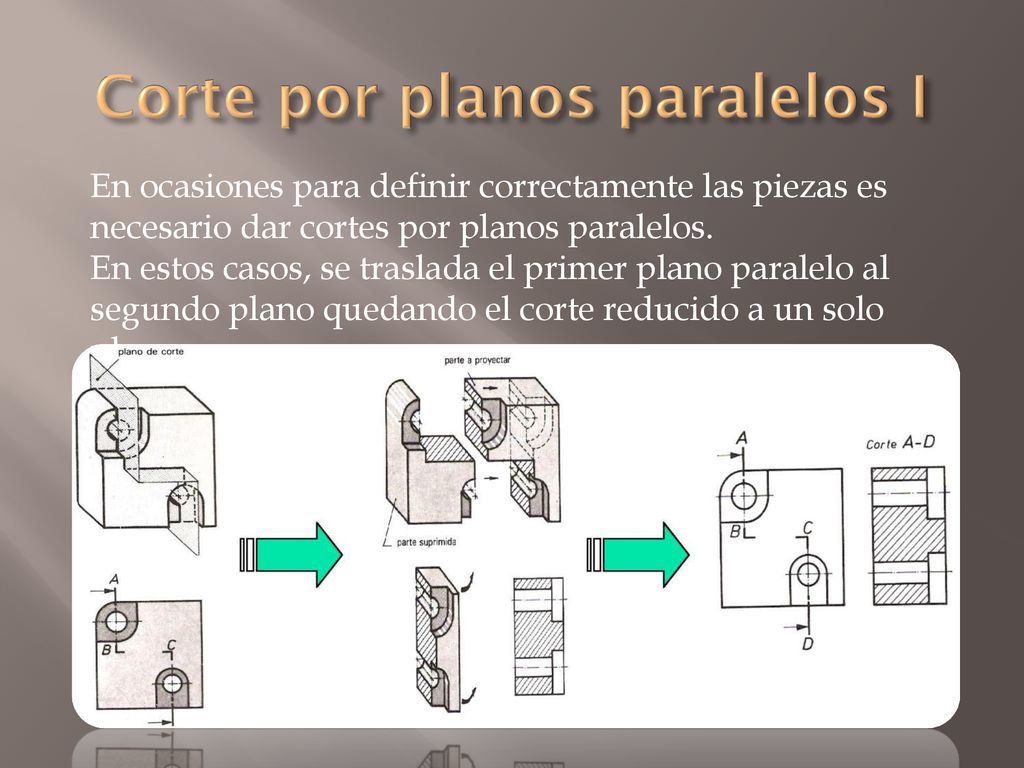

13 Corte por planos paralelos I
En ocasiones para definir correctamente las piezas es necesario dar cortes por planos paralelos. En estos casos, se traslada el primer plano paralelo al segundo plano quedando el corte reducido a un solo plano.

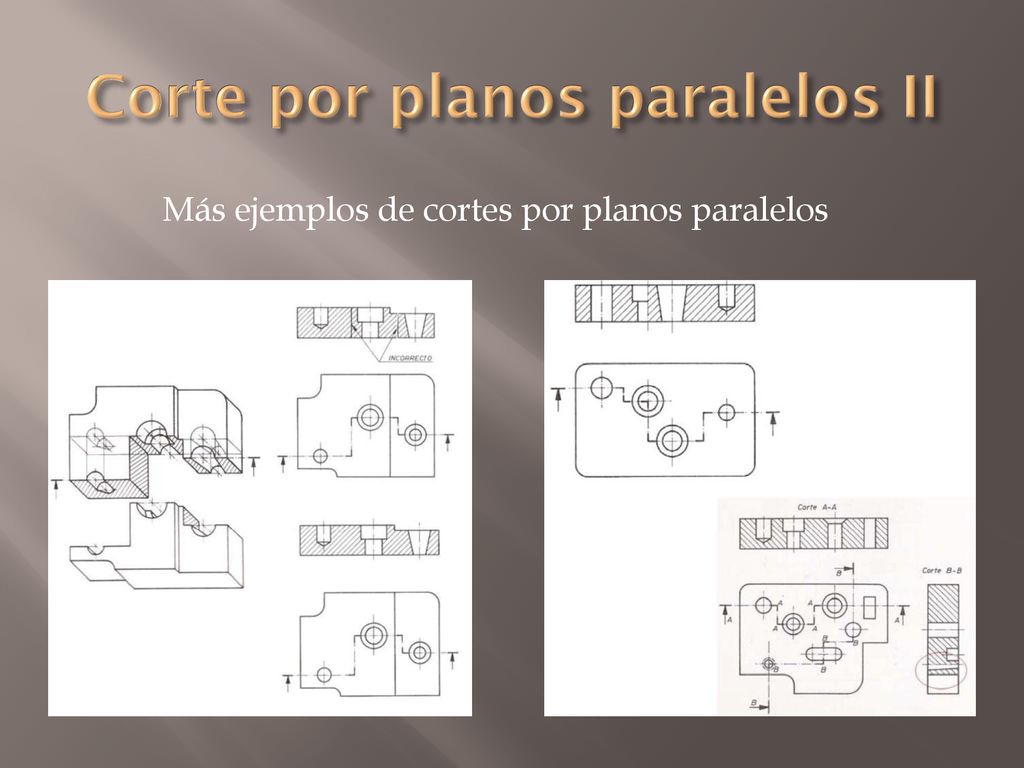

14 Corte por planos paralelos II
Más ejemplos de cortes por planos paralelos

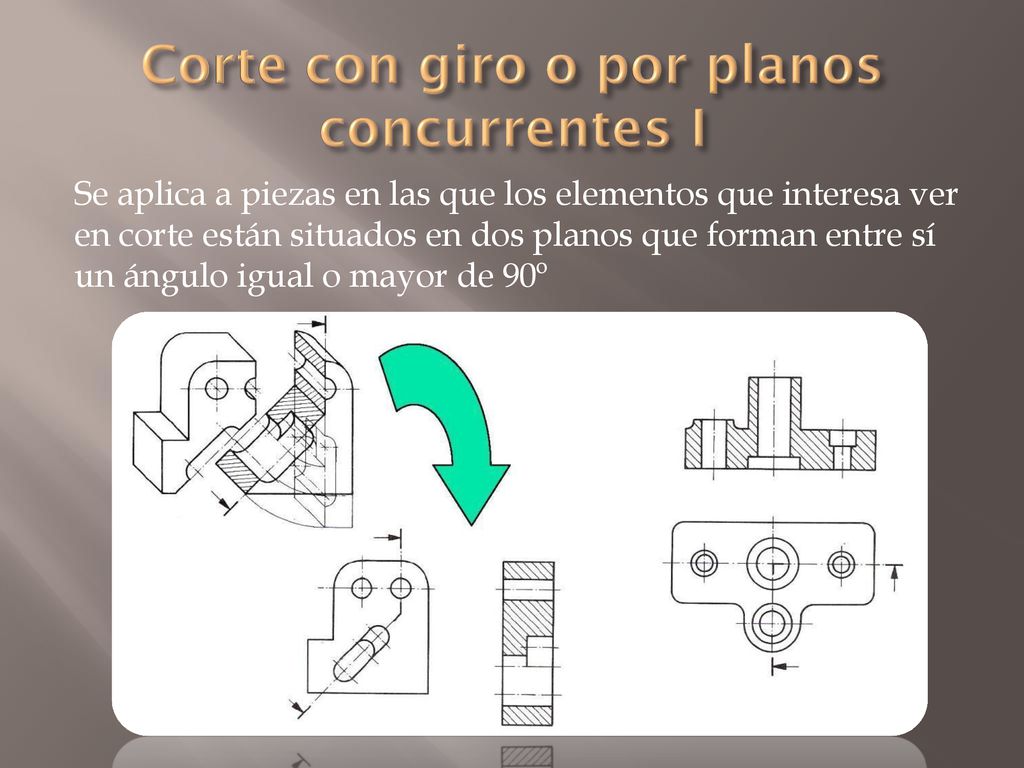

15 Corte con giro o por planos concurrentes I
Se aplica a piezas en las que los elementos que interesa ver en corte están situados en dos planos que forman entre sí un ángulo igual o mayor de 90º

16 Corte total auxiliar Es similar al corte total, con la diferencia que el plano de corte no coincide con el de proyección. Es similar al corte total por un solo plano, con la diferencia de que el plano de corte no es paralelo al de proyección.

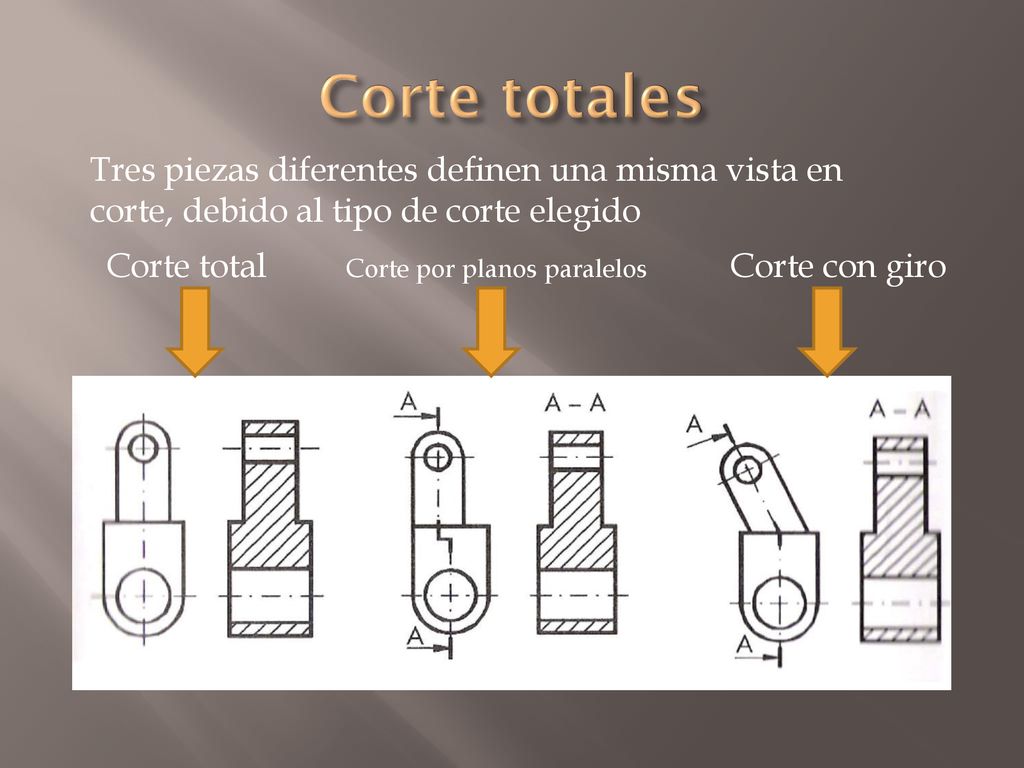

17 Corte totales Tres piezas diferentes definen una misma vista en corte, debido al tipo de corte elegido Corte total Corte con giro Corte por planos paralelos

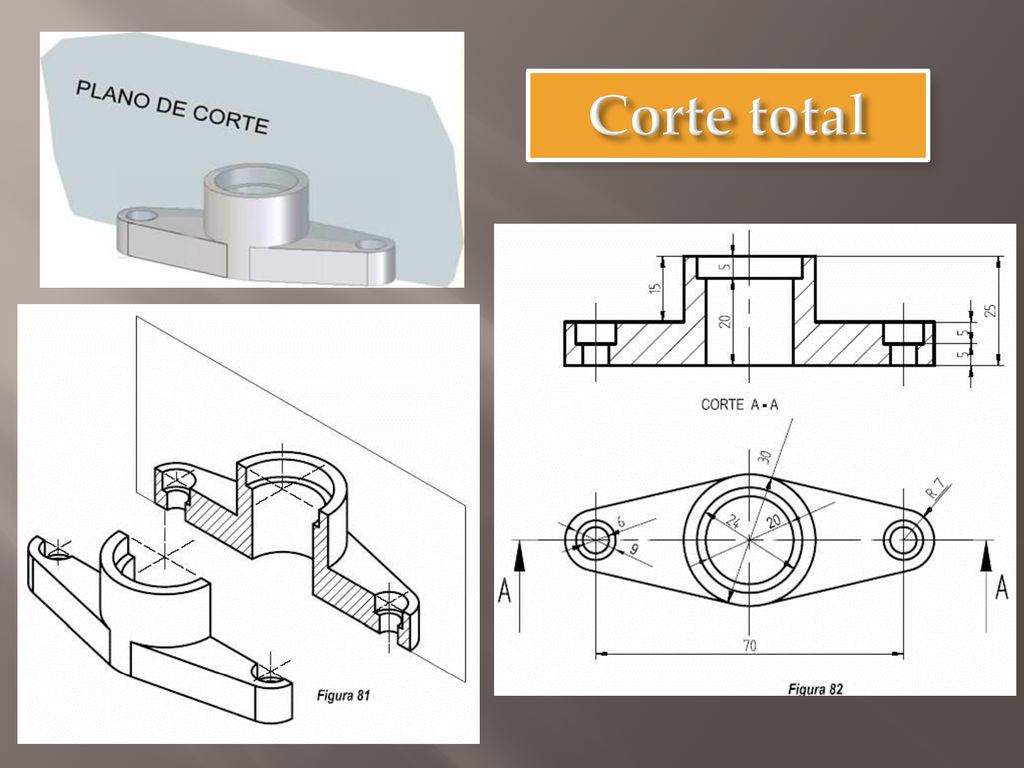

18 Proyecto AFOPH Corte total M1 – D237 Diseño Téecnico Modulo 1b

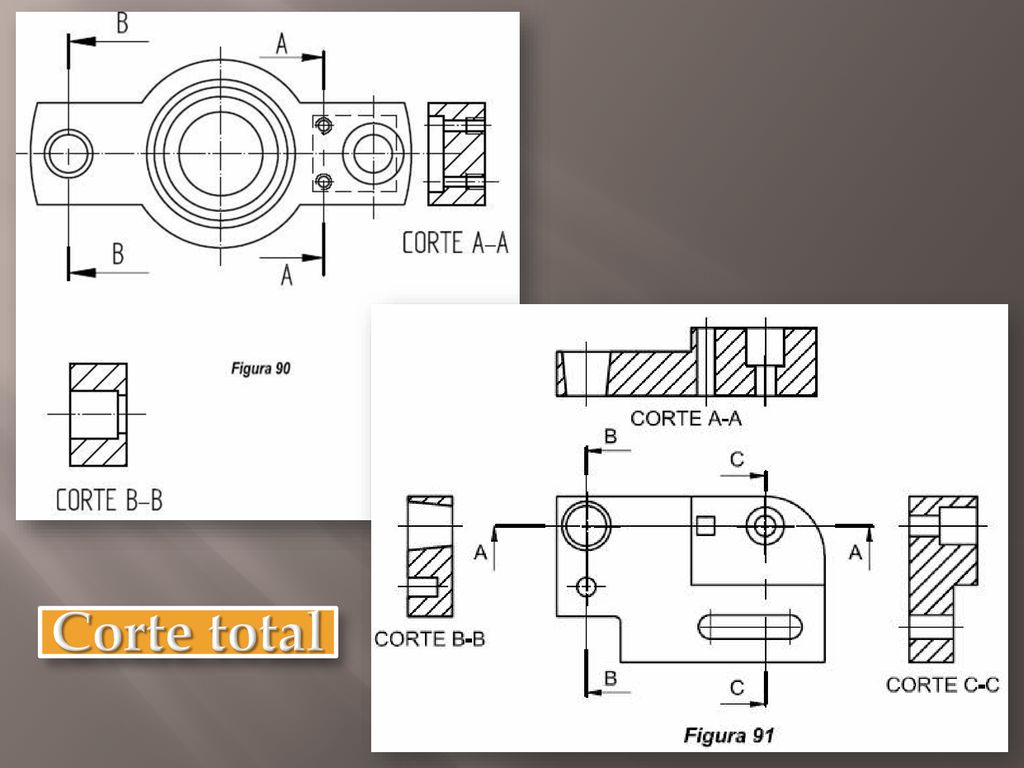

19 Corte total

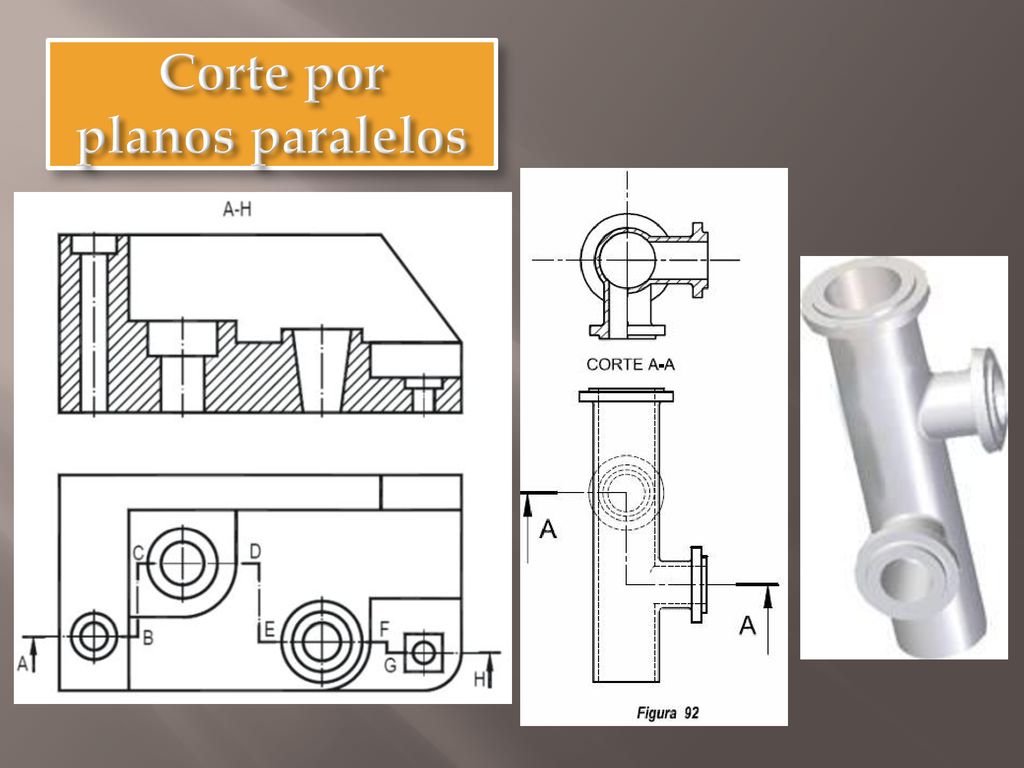

20 Corte por planos paralelos

21

22 Corte con giro Se pueden dar tres casos: Por planos concurrentes.
Proyecto AFOPH Corte con giro M1 – D236 Se pueden dar tres casos: Por planos concurrentes. Por planos a 90º Por planos sucesivos. Diseño Téecnico Modulo 1b

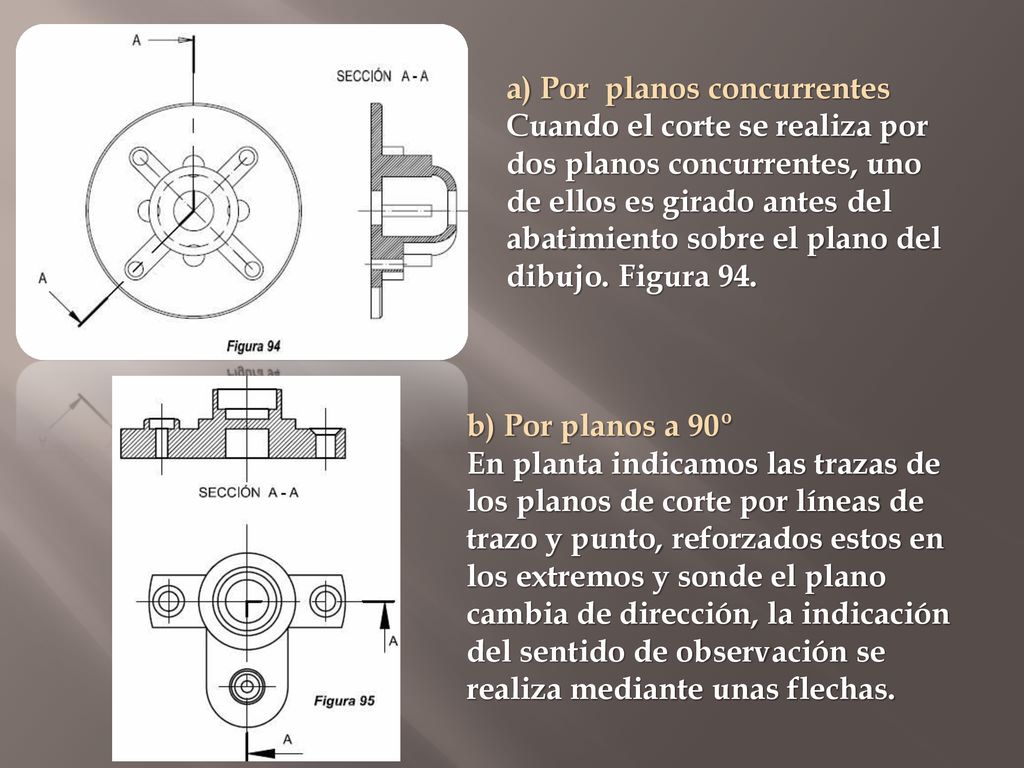

23 a) Por  planos concurrentes
Cuando el corte se realiza por dos planos concurrentes, uno de ellos es girado antes del abatimiento sobre el plano del dibujo. Figura 94. b) Por planos a 90º En planta indicamos las trazas de los planos de corte por líneas de trazo y punto, reforzados estos en los extremos y sonde el plano cambia de dirección, la indicación del sentido de observación se realiza mediante unas flechas.

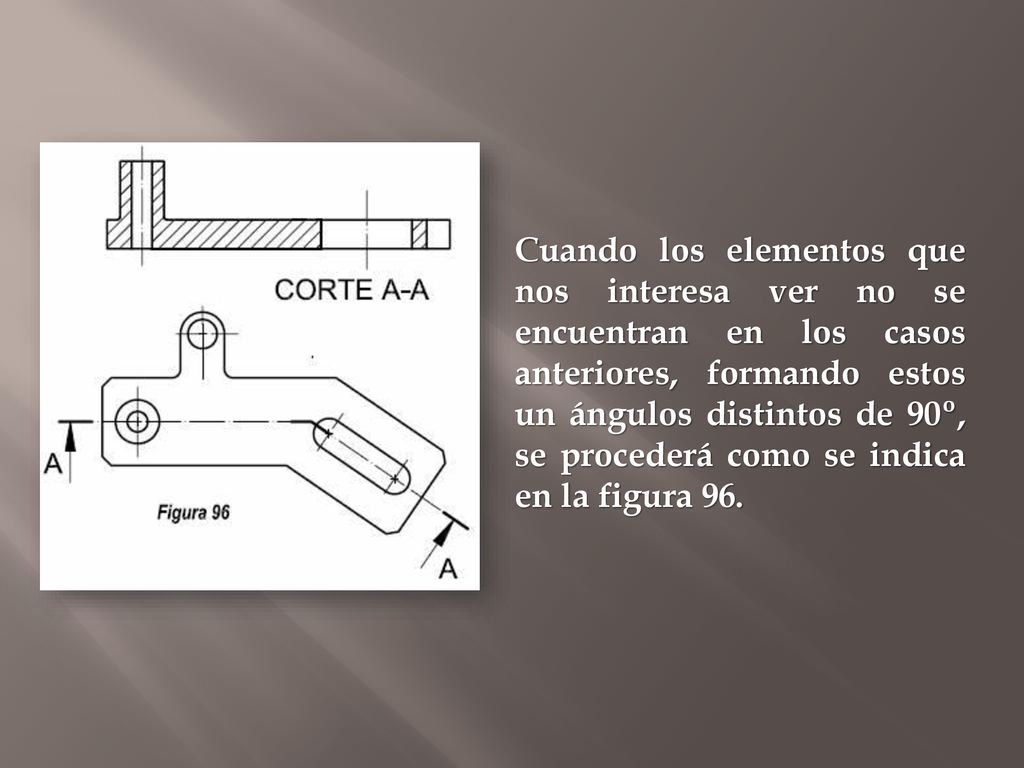

24 Cuando los elementos que nos interesa ver no se encuentran en los casos anteriores, formando estos un ángulos distintos de 90º, se procederá como se indica en la figura 96.

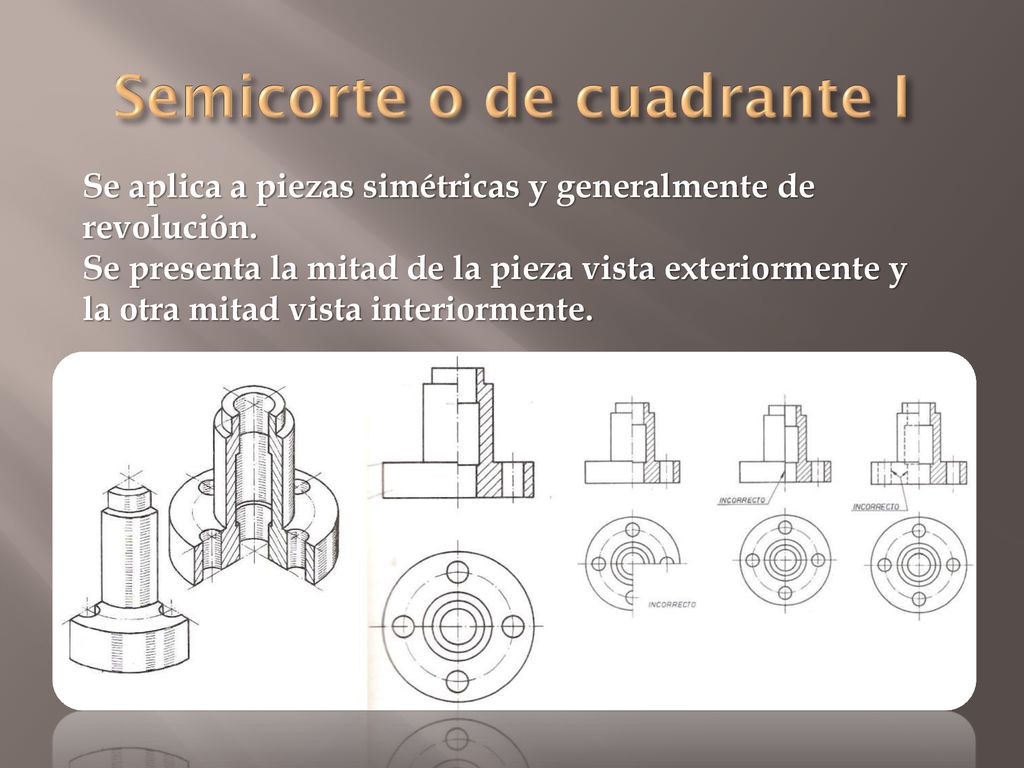

25 Semicorte o de cuadrante I
Se aplica a piezas simétricas y generalmente de revolución. Se presenta la mitad de la pieza vista exteriormente y la otra mitad vista interiormente.

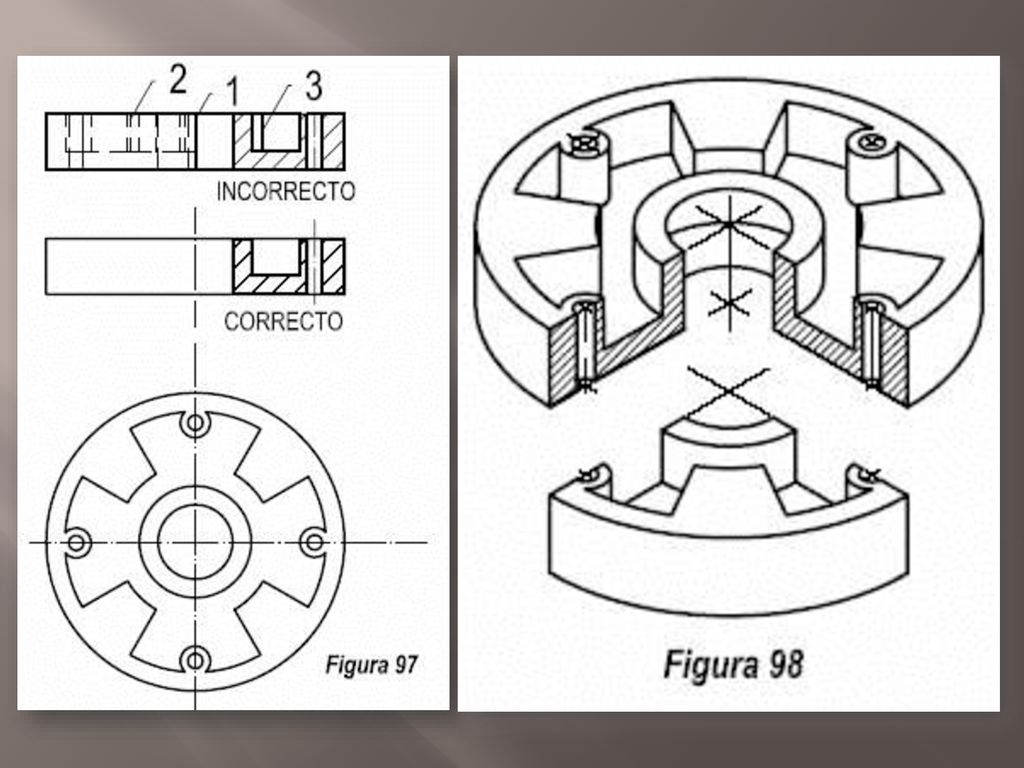

26 Proyecto AFOPH M1 – D238 Diseño Téecnico Modulo 1b

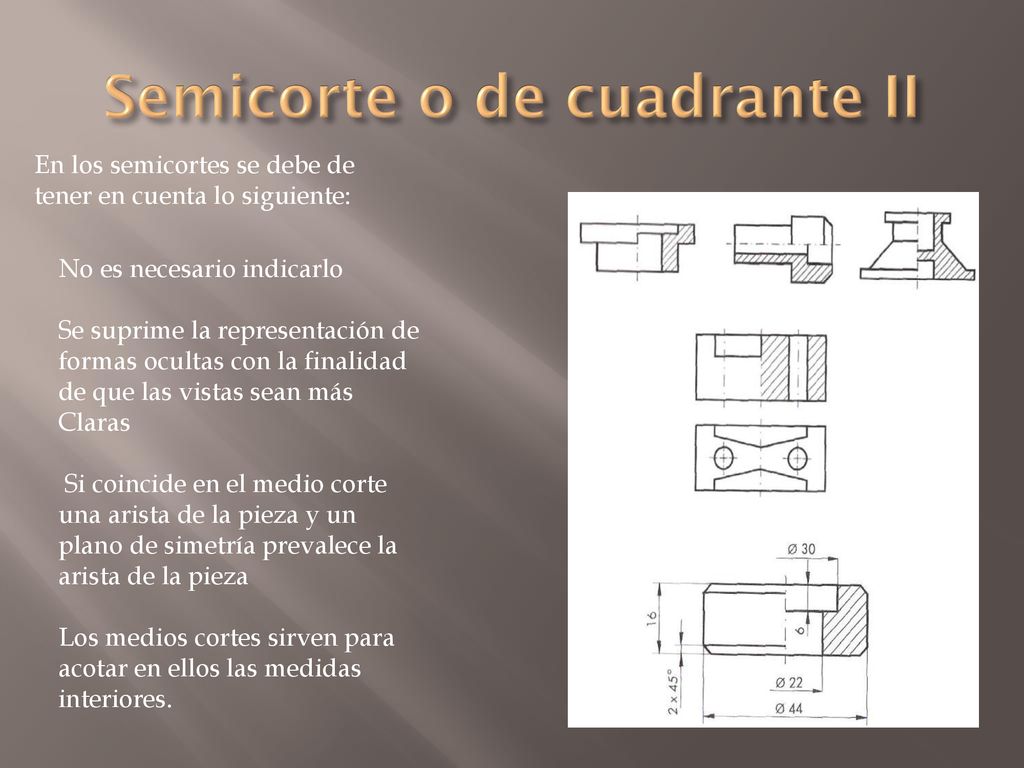

27 Semicorte o de cuadrante II
En los semicortes se debe de tener en cuenta lo siguiente: No es necesario indicarlo Se suprime la representación de formas ocultas con la finalidad de que las vistas sean más Claras Si coincide en el medio corte una arista de la pieza y un plano de simetría prevalece la arista de la pieza Los medios cortes sirven para acotar en ellos las medidas interiores.

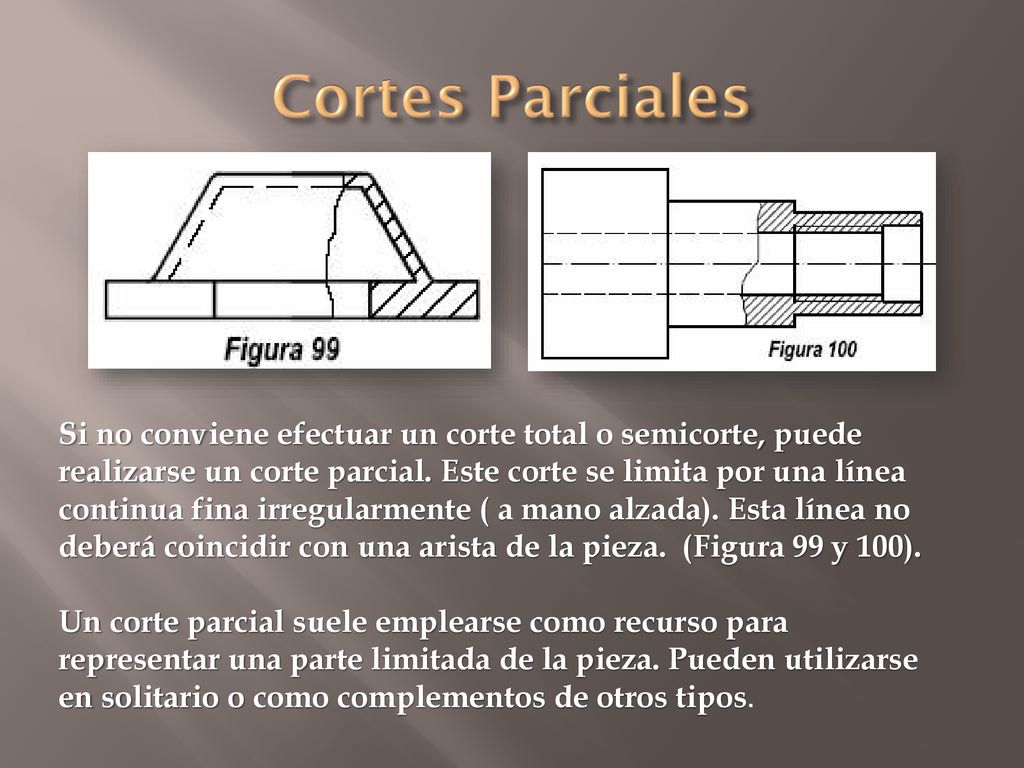

28 Cortes Parciales Si no conviene efectuar un corte total o semicorte, puede realizarse un corte parcial. Este corte se limita por una línea continua fina irregularmente ( a mano alzada). Esta línea no deberá coincidir con una arista de la pieza. (Figura 99 y 100). Un corte parcial suele emplearse como recurso para representar una parte limitada de la pieza. Pueden utilizarse en solitario o como complementos de otros tipos.

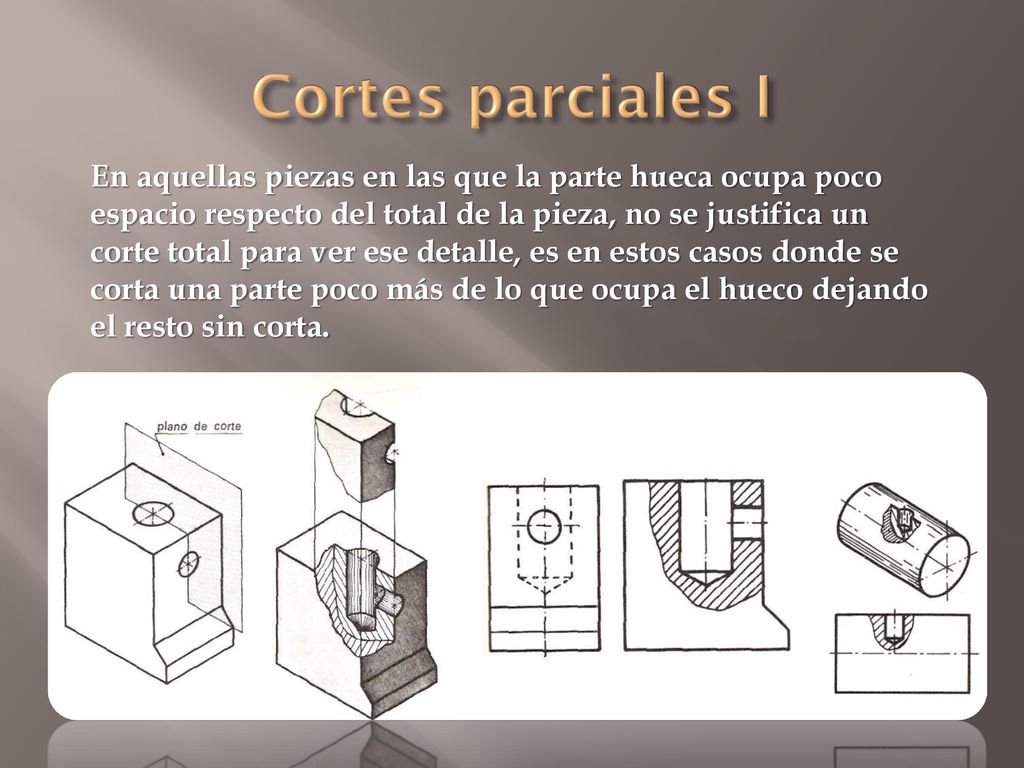

29 Cortes parciales I En aquellas piezas en las que la parte hueca ocupa poco espacio respecto del total de la pieza, no se justifica un corte total para ver ese detalle, es en estos casos donde se corta una parte poco más de lo que ocupa el hueco dejando el resto sin corta.

30 Cortes parciales II La línea que limita el
El corte parcial se limita mediante una línea ligeramente sinuosa, a mano alzada, de trazo lleno fina y con un rayado en el interior del corte, o por medio de una línea recta en zigzag. La línea que limita el corte nunca coincidirá con una arista de la pieza.

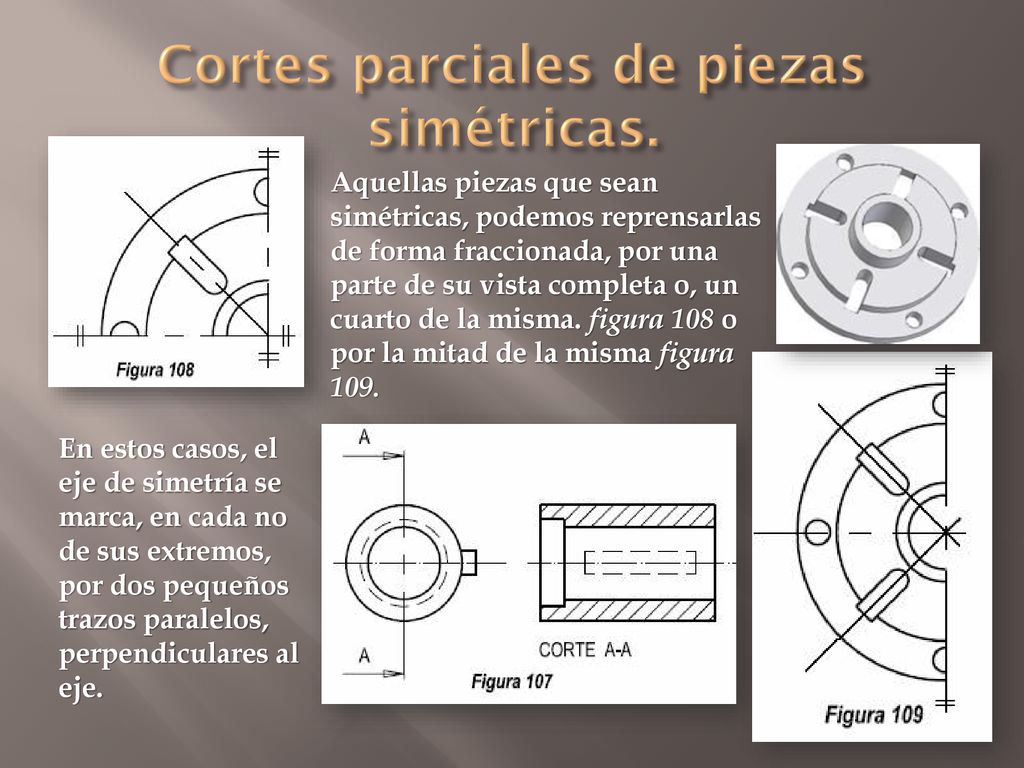

31 Cortes parciales de piezas simétricas.
Aquellas piezas que sean simétricas, podemos reprensarlas de forma fraccionada, por una parte de su vista completa o, un cuarto de la misma. figura 108 o por la mitad de la misma figura 109. En estos casos, el eje de simetría se marca, en cada no de sus extremos, por dos pequeños trazos paralelos, perpendiculares al eje.

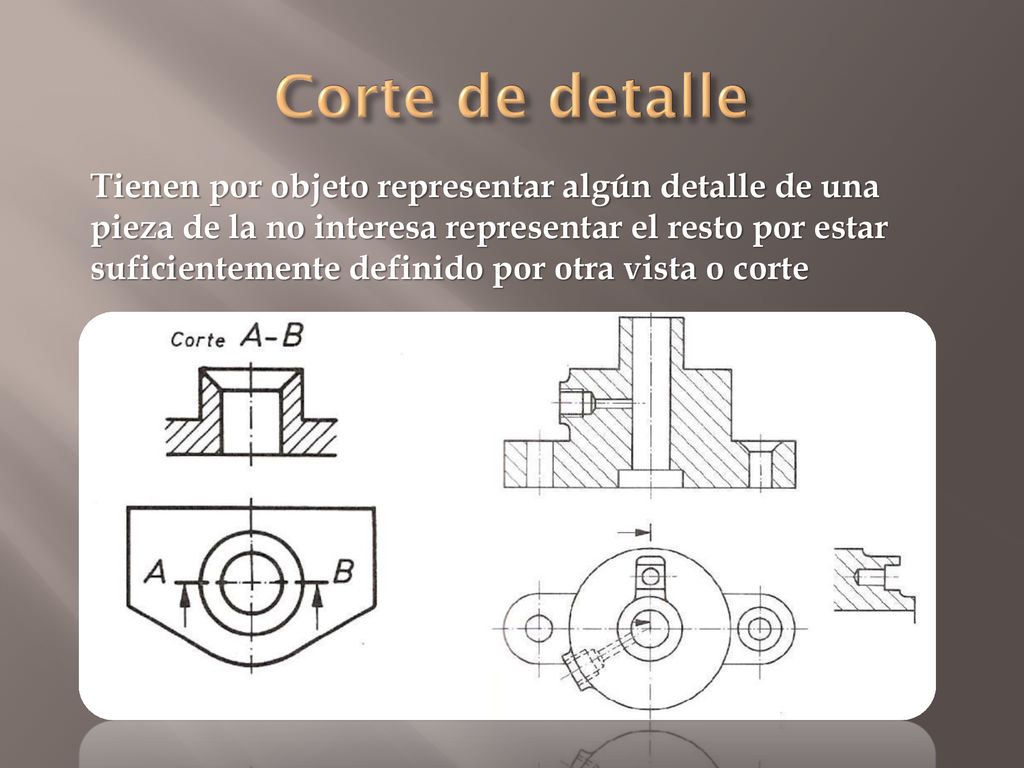

32 Corte de detalle Tienen por objeto representar algún detalle de una pieza de la no interesa representar el resto por estar suficientemente definido por otra vista o corte

33 Piezas que en corte no se rayan
Los nervios, ejes, radios, tornillos, remaches, y otros elementos análogos no se cortan longitudinalmente y como consecuencia no se rayan.

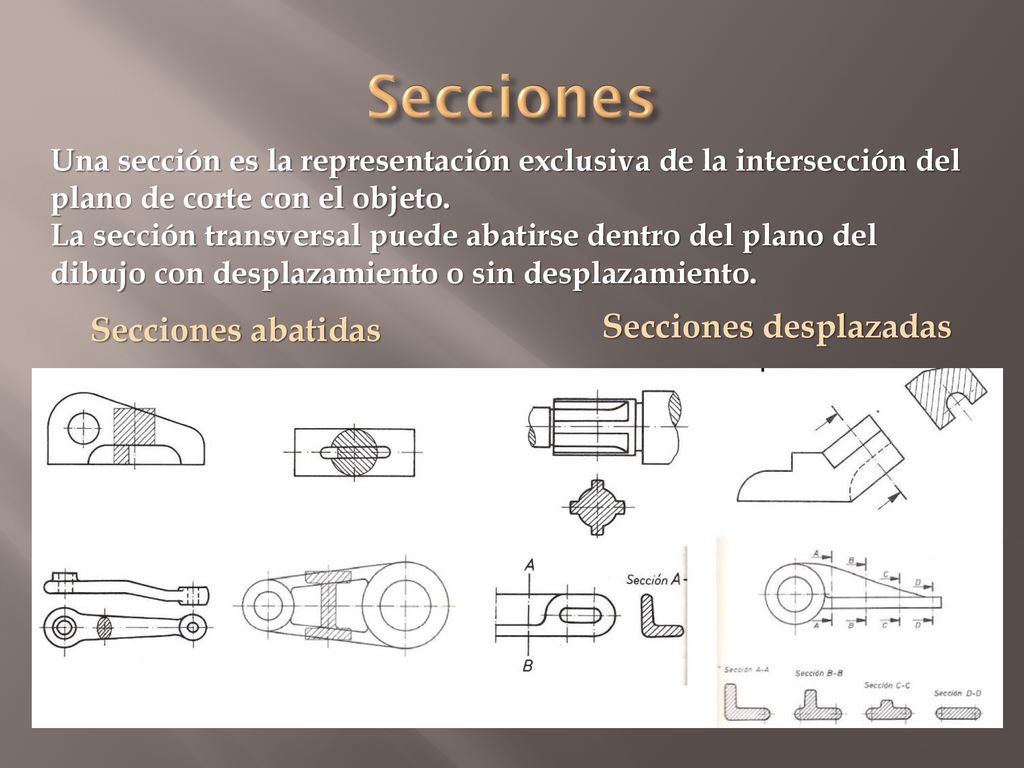

34 Secciones Secciones desplazadas Secciones abatidas
Una sección es la representación exclusiva de la intersección del plano de corte con el objeto. La sección transversal puede abatirse dentro del plano del dibujo con desplazamiento o sin desplazamiento. Secciones abatidas Secciones desplazadas

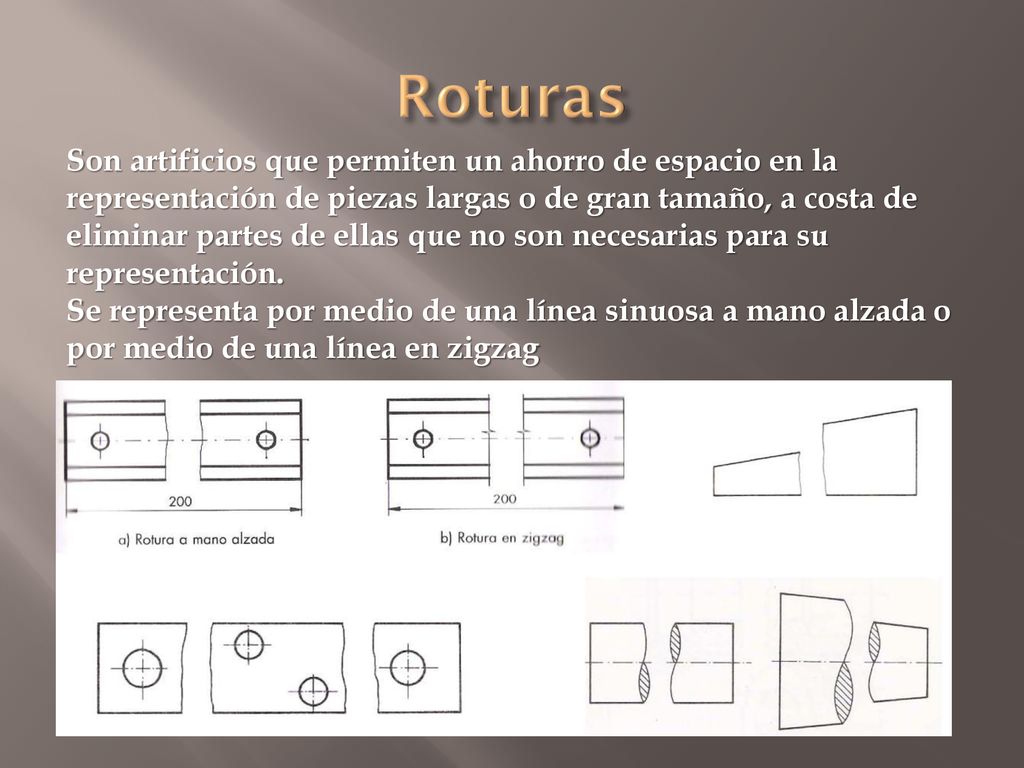

35 Roturas Son artificios que permiten un ahorro de espacio en la representación de piezas largas o de gran tamaño, a costa de eliminar partes de ellas que no son necesarias para su representación. Se representa por medio de una línea sinuosa a mano alzada o por medio de una línea en zigzag

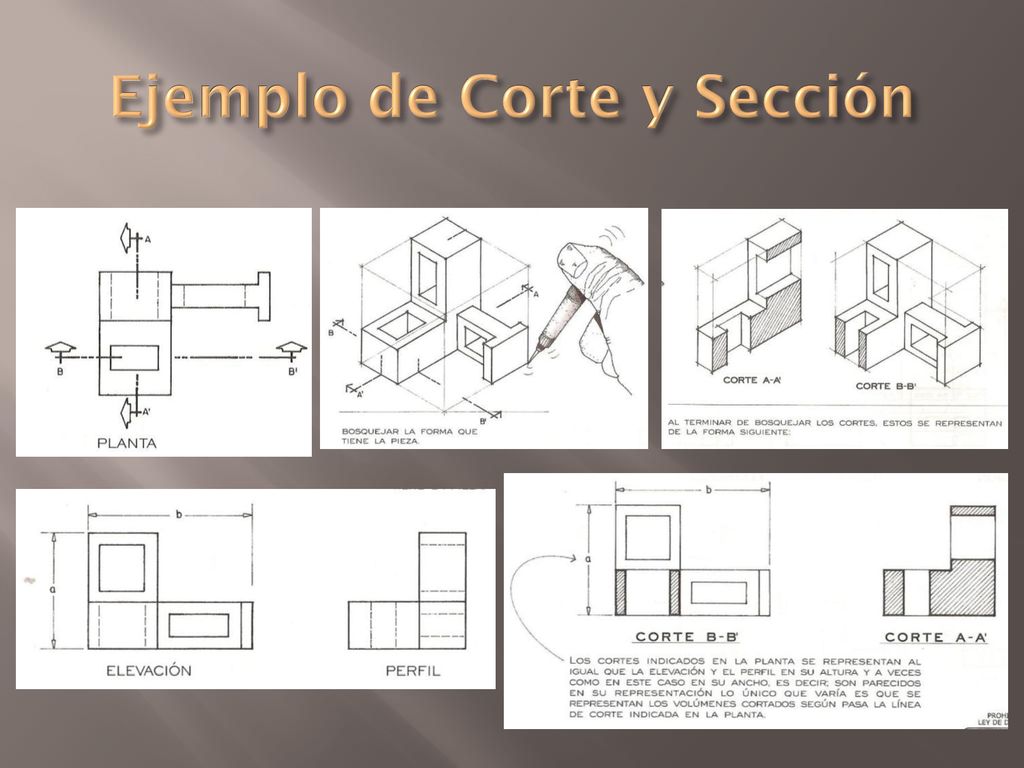

36 Ejemplo de Corte y Sección

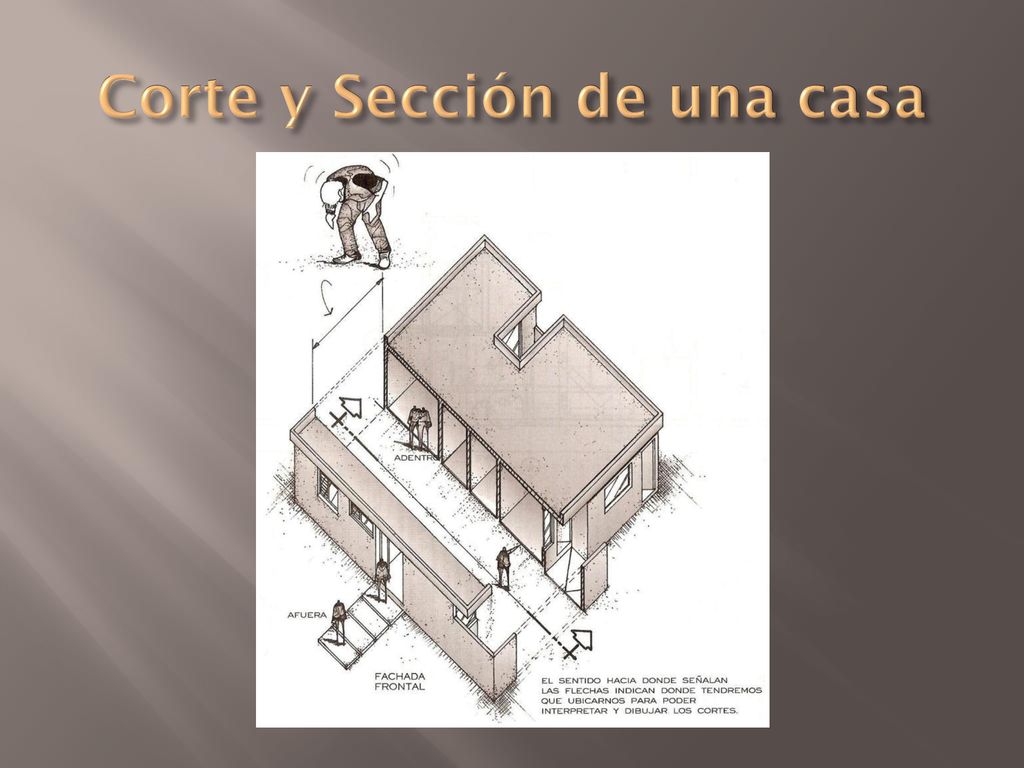

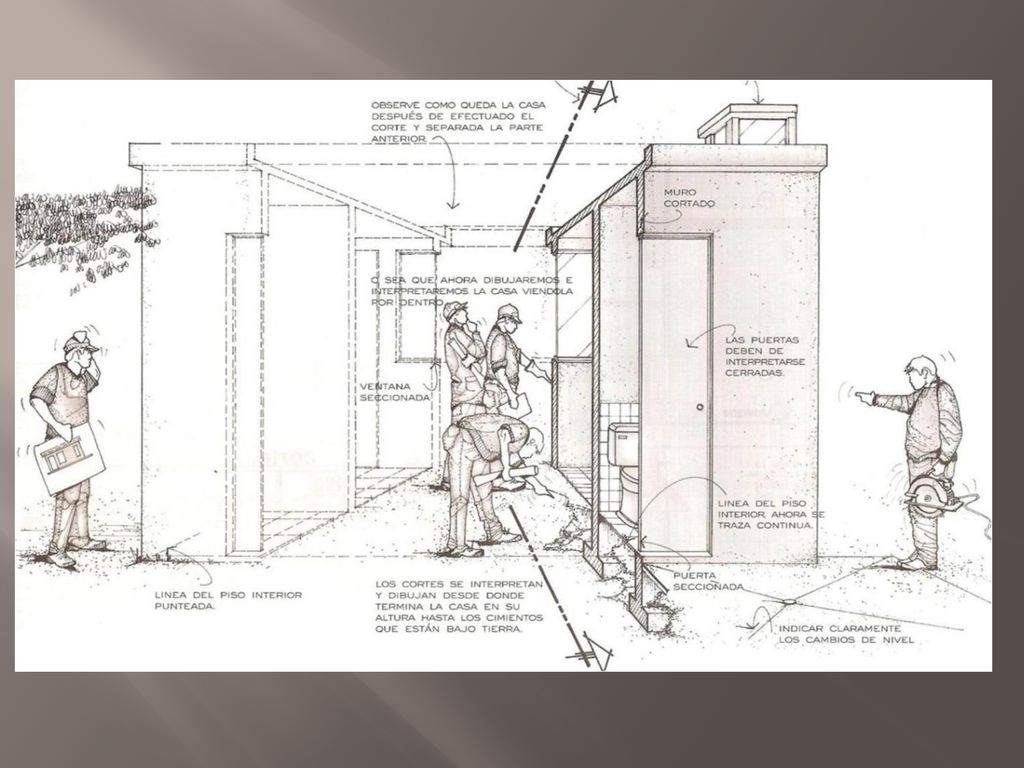

37 Corte y Sección de una casa

38 PLANTA CORTE

39

40 Proyecto AFOPH EJEMPLOS M1 – D202 Diseño Téecnico Modulo 1b

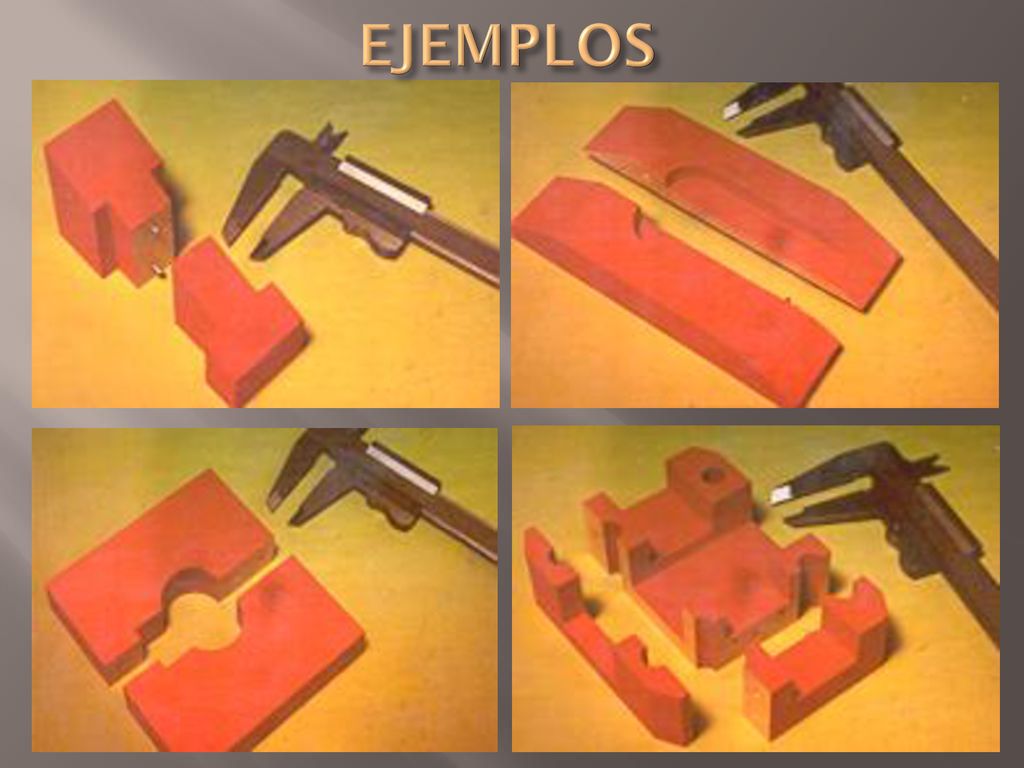

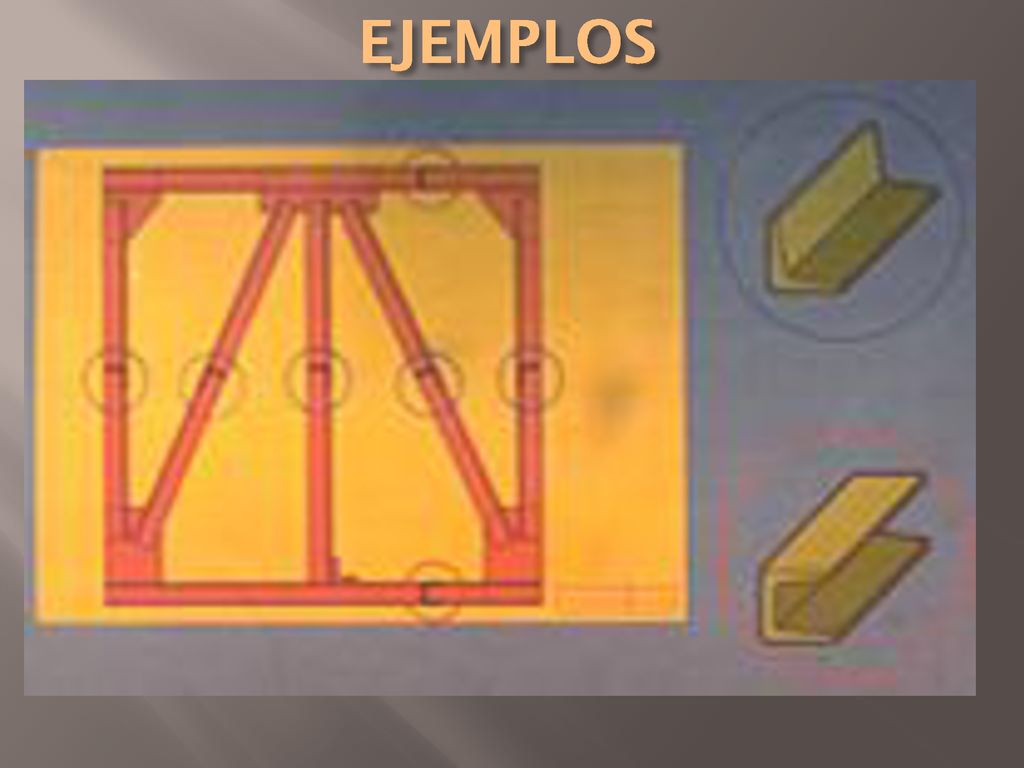

41 EJEMPLOS

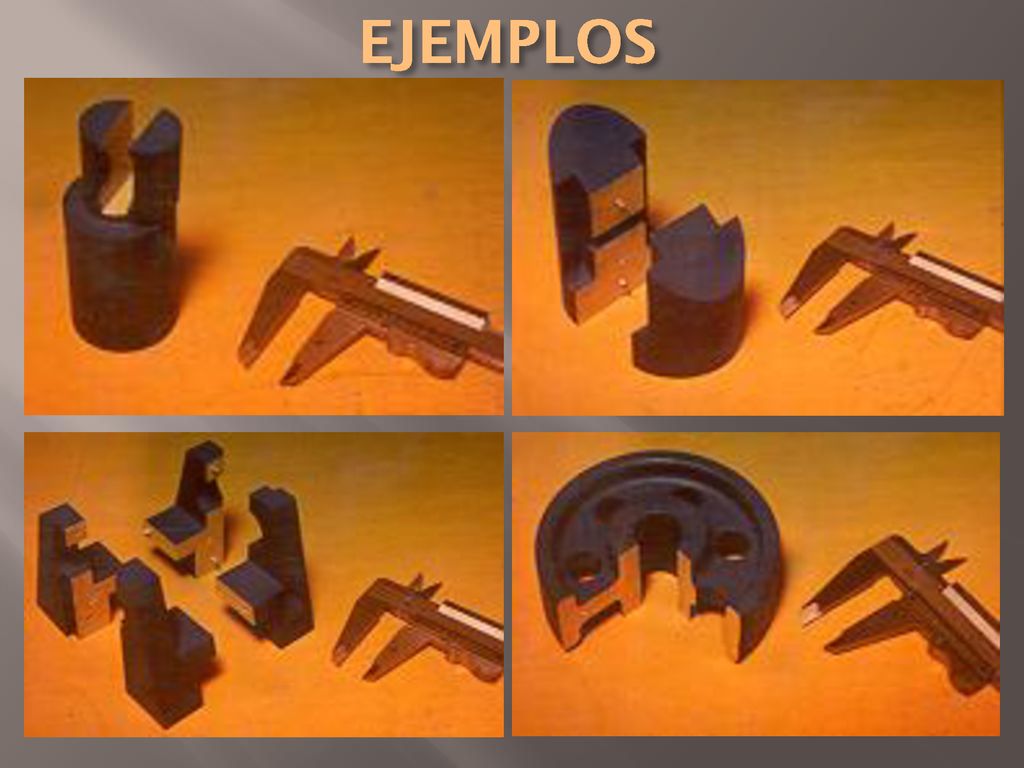

42 Proyecto AFOPH EJEMPLOS M1 – D235 Diseño Téecnico Modulo 1b
