1 Asignatura: Materialidad I
Cátedra: Dr. Arq. Elio Di Bernardo EQUILIBRIO HIGROTÉRMICO CONFORT Y CLIMA (PARTE IV: EL VIENTO Y LA VENTILACIÓN)

2 DETERMINACION DEL CLIMA
1. INCIDENCIA DEL SOL 2. RELACION DE MASAS DE TIERRA Y AGUA 3. VIENTOS DOMINANTES 4. ALTURA SOBRE EL NIVEL DEL MAR Y CORRIENTES MARINAS

3 VIENTO: EL AIRE EN MOVIMIENTO
CARÁCTER DINAMICO E IMPREDECIBLE VIENTOS DOMINANTES FORMACION DE LOS VIENTOS: VIENTOS ESTACIONALES VIENTOS LOCALES

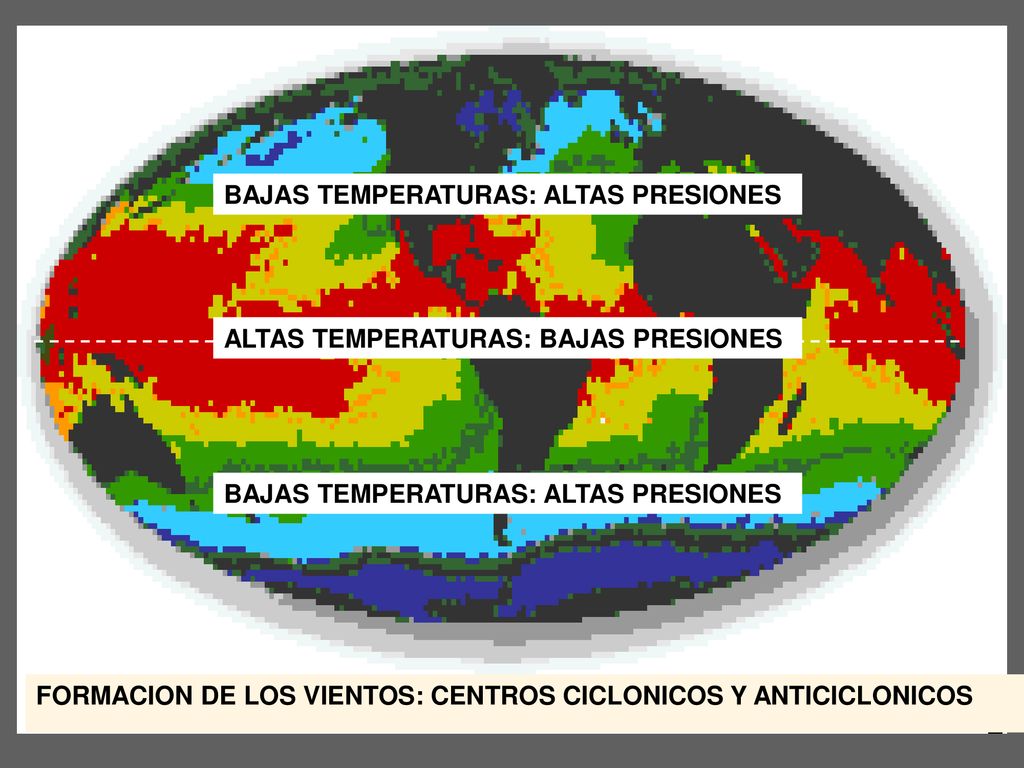

4 BAJAS TEMPERATURAS: ALTAS PRESIONES
ALTAS TEMPERATURAS: BAJAS PRESIONES BAJAS TEMPERATURAS: ALTAS PRESIONES FORMACION DE LOS VIENTOS: CENTROS CICLONICOS Y ANTICICLONICOS

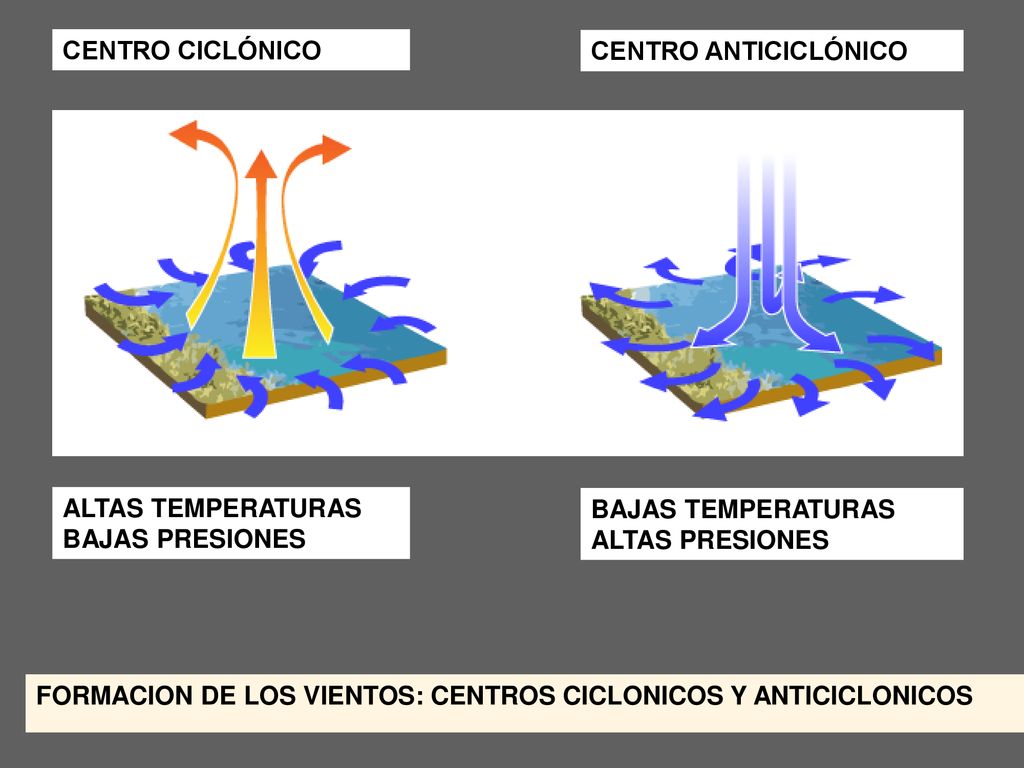

5 CENTRO CICLÓNICO CENTRO ANTICICLÓNICO ALTAS TEMPERATURAS BAJAS PRESIONES BAJAS TEMPERATURAS ALTAS PRESIONES FORMACION DE LOS VIENTOS: CENTROS CICLONICOS Y ANTICICLONICOS

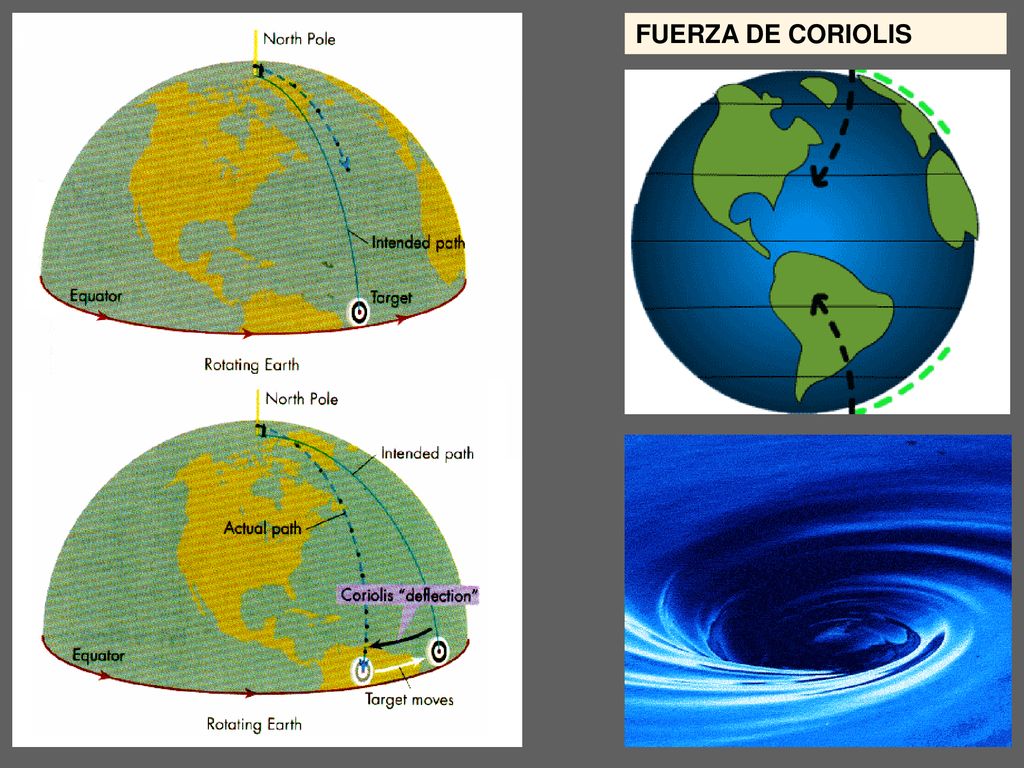

6 FUERZA DE CORIOLIS

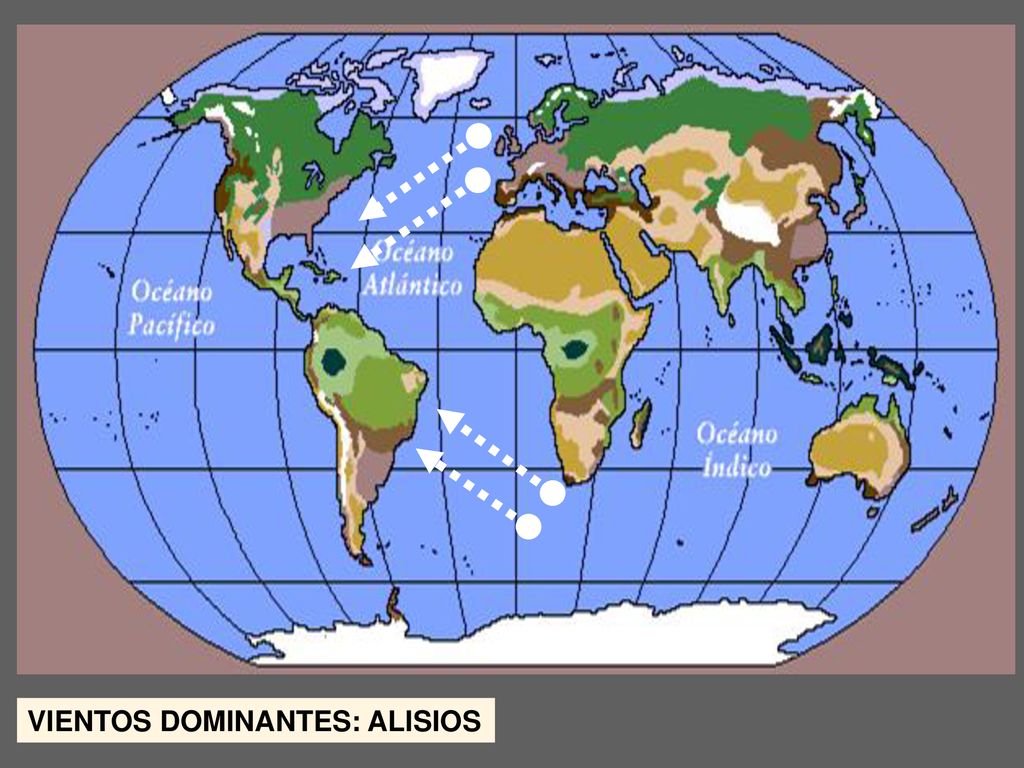

7 VIENTOS DOMINANTES: ALISIOS

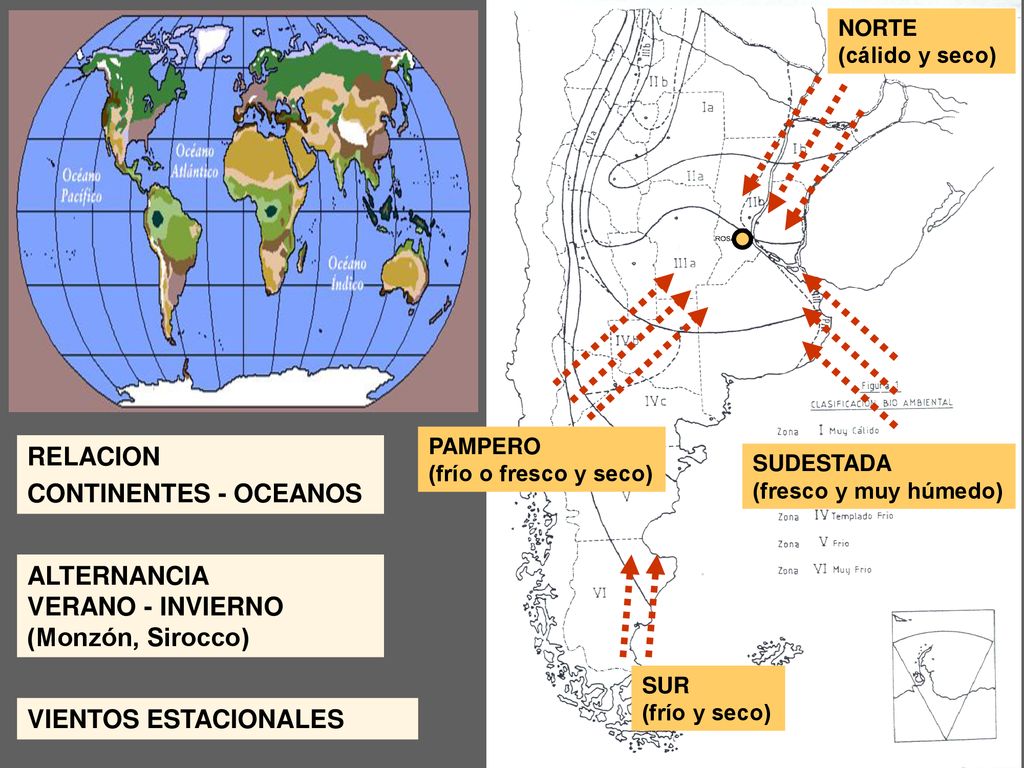

8 RELACION CONTINENTES - OCEANOS ALTERNANCIA VERANO - INVIERNO
NORTE (cálido y seco) PAMPERO (frío o fresco y seco) RELACION CONTINENTES - OCEANOS SUDESTADA (fresco y muy húmedo) ALTERNANCIA VERANO - INVIERNO (Monzón, Sirocco) SUR (frío y seco) VIENTOS ESTACIONALES

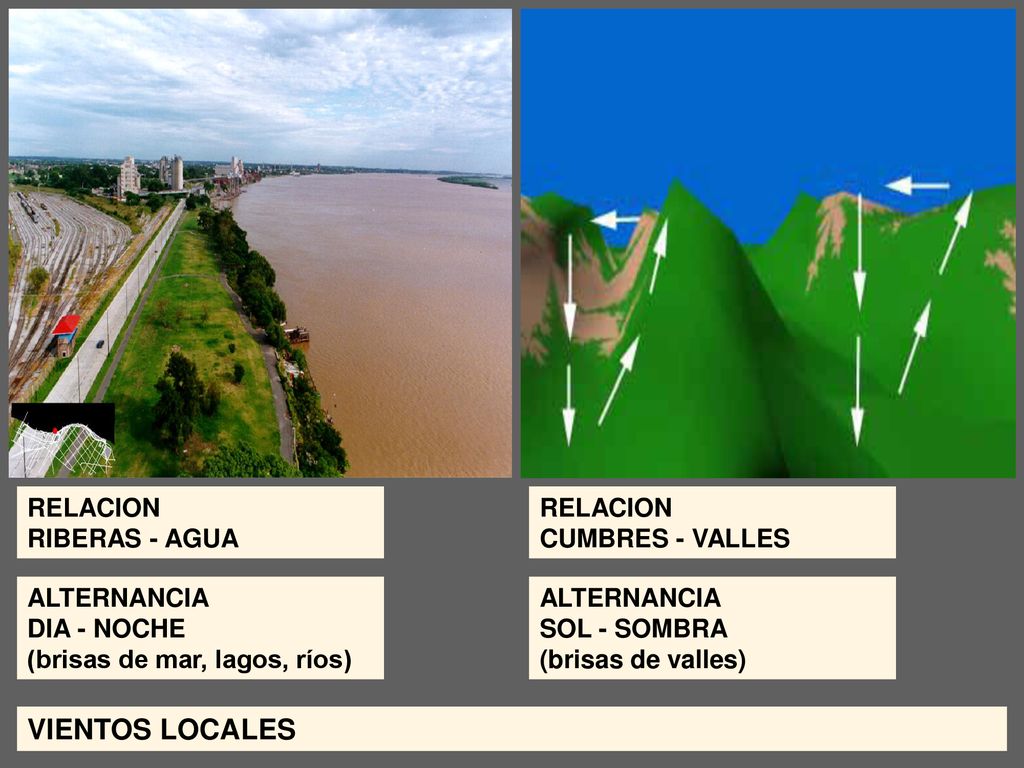

9 VIENTOS LOCALES RELACION RIBERAS - AGUA RELACION CUMBRES - VALLES
ALTERNANCIA DIA - NOCHE (brisas de mar, lagos, ríos) ALTERNANCIA SOL - SOMBRA (brisas de valles) VIENTOS LOCALES

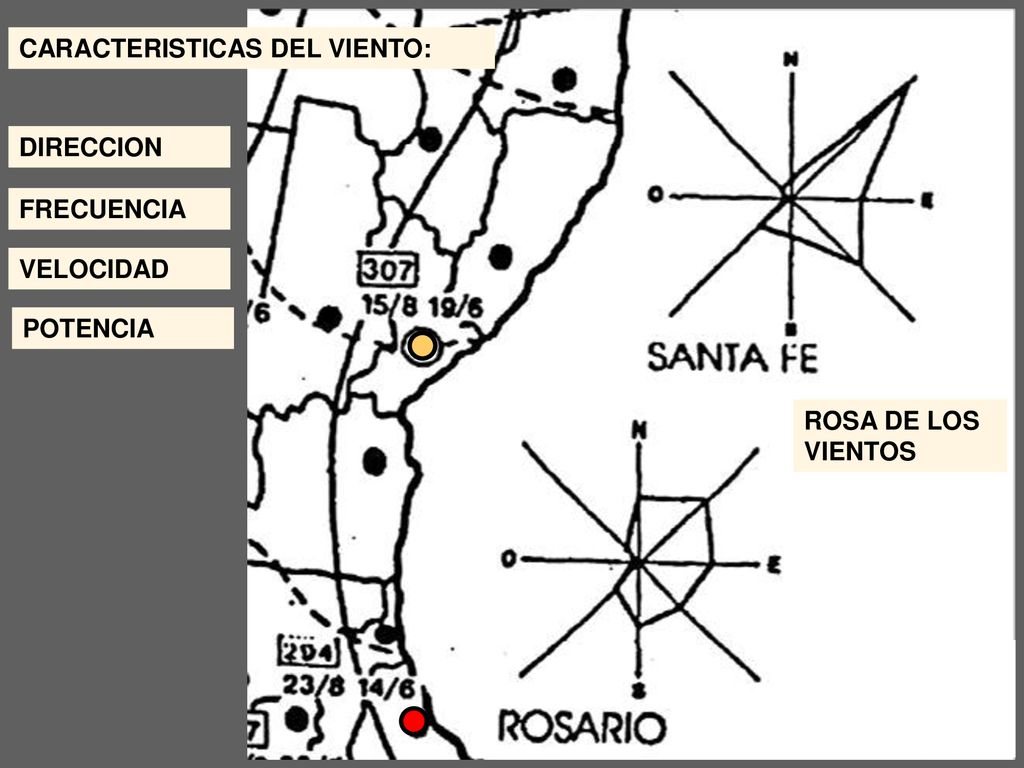

10 CARACTERISTICAS DEL VIENTO:
DIRECCION FRECUENCIA VELOCIDAD POTENCIA ROSA DE LOS VIENTOS

11 APROVECHAMIENTO DEL VIENTO COMO RECURSO
ACTIVO (PRODUCCION) PASIVO (VENTILACION)

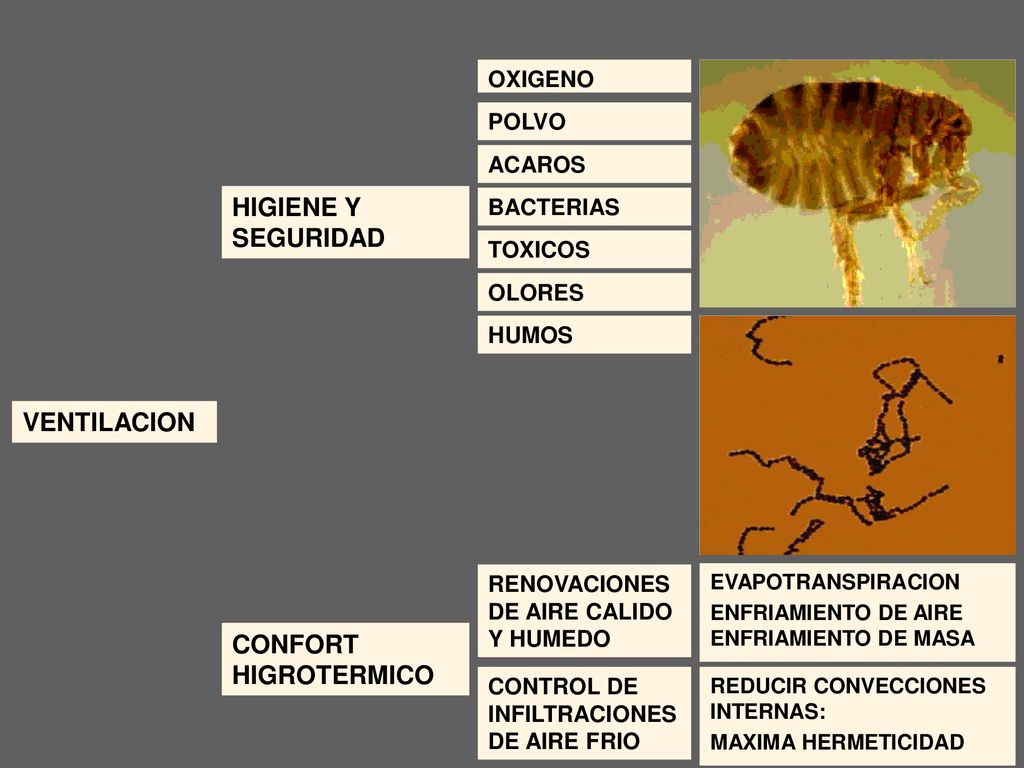

12 HIGIENE Y SEGURIDAD VENTILACION CONFORT HIGROTERMICO OXIGENO POLVO
ACAROS HIGIENE Y SEGURIDAD BACTERIAS TOXICOS OLORES HUMOS VENTILACION RENOVACIONES DE AIRE CALIDO Y HUMEDO EVAPOTRANSPIRACION ENFRIAMIENTO DE AIRE ENFRIAMIENTO DE MASA CONFORT HIGROTERMICO CONTROL DE INFILTRACIONES DE AIRE FRIO REDUCIR CONVECCIONES INTERNAS: MAXIMA HERMETICIDAD

13 VENTILACION POR FUERZA DEL VIENTO (VELOCIDAD)

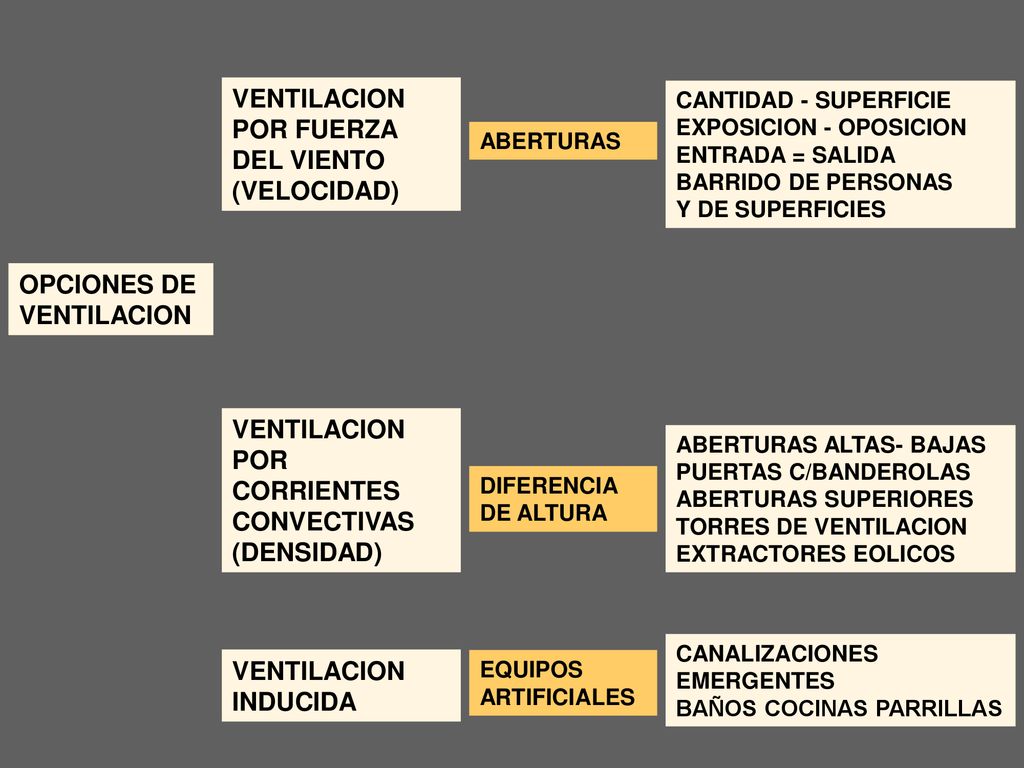

CANTIDAD - SUPERFICIE EXPOSICION - OPOSICION ENTRADA = SALIDA BARRIDO DE PERSONAS Y DE SUPERFICIES ABERTURAS OPCIONES DE VENTILACION VENTILACION POR CORRIENTES CONVECTIVAS (DENSIDAD) ABERTURAS ALTAS- BAJAS PUERTAS C/BANDEROLAS ABERTURAS SUPERIORES TORRES DE VENTILACION EXTRACTORES EOLICOS DIFERENCIA DE ALTURA CANALIZACIONES EMERGENTES BAÑOS COCINAS PARRILLAS VENTILACION INDUCIDA EQUIPOS ARTIFICIALES

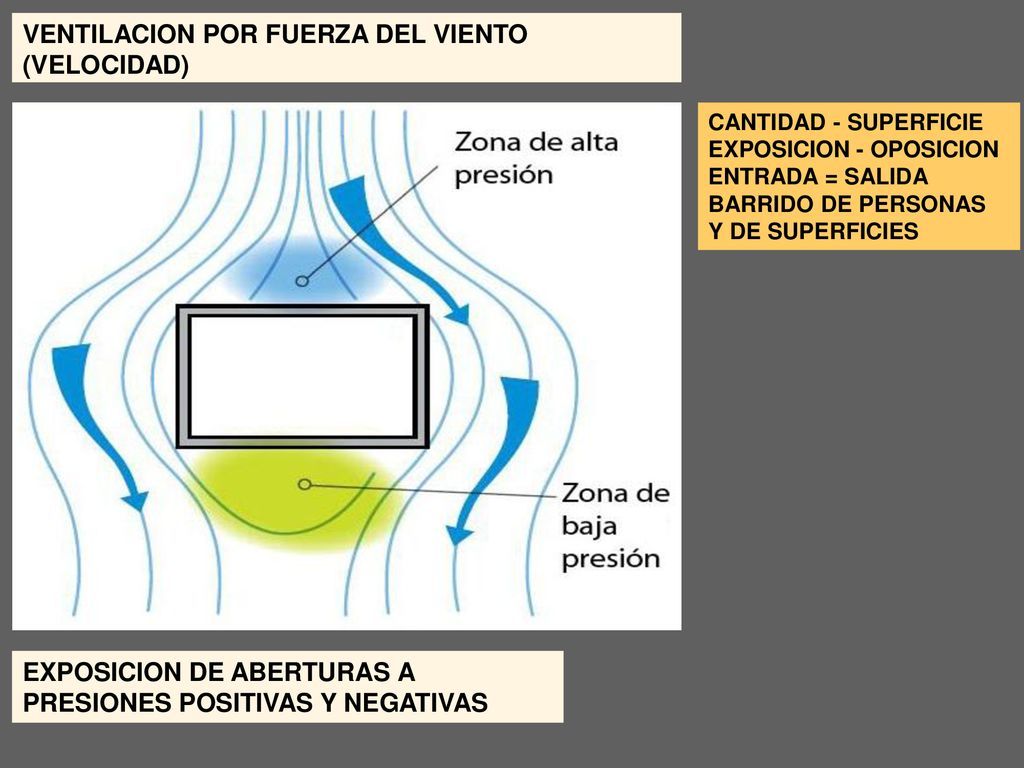

14 VENTILACION POR FUERZA DEL VIENTO (VELOCIDAD)
CANTIDAD - SUPERFICIE EXPOSICION - OPOSICION ENTRADA = SALIDA BARRIDO DE PERSONAS Y DE SUPERFICIES EXPOSICION DE ABERTURAS A PRESIONES POSITIVAS Y NEGATIVAS

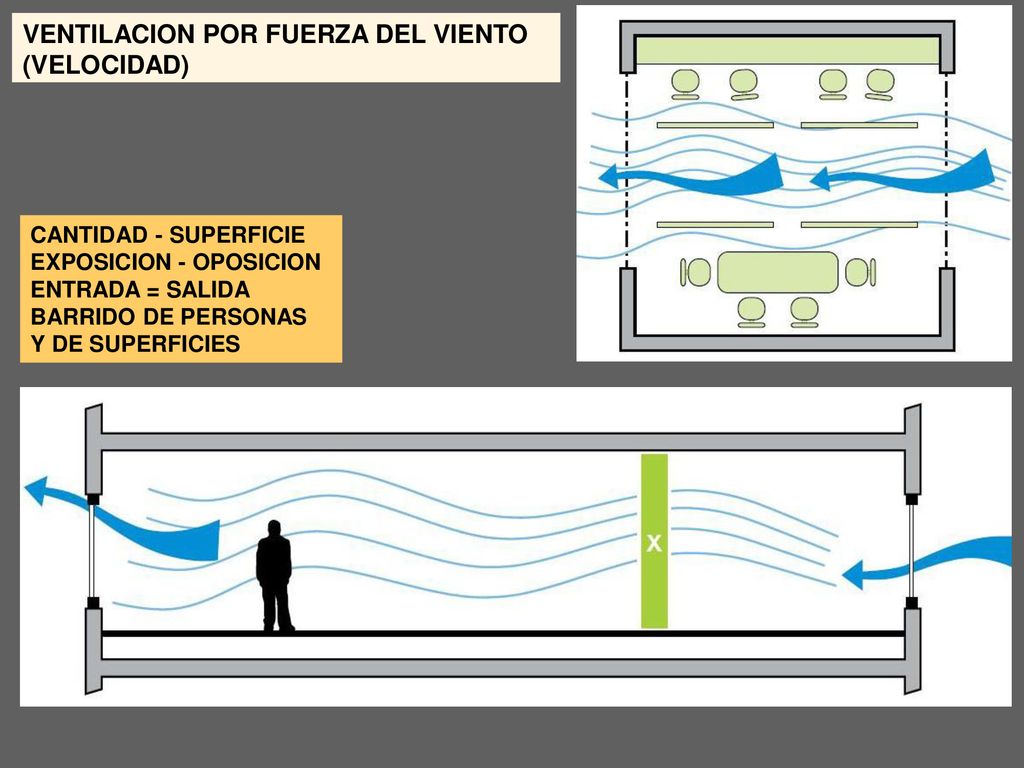

15 VENTILACION POR FUERZA DEL VIENTO (VELOCIDAD)
CANTIDAD - SUPERFICIE EXPOSICION - OPOSICION ENTRADA = SALIDA BARRIDO DE PERSONAS Y DE SUPERFICIES

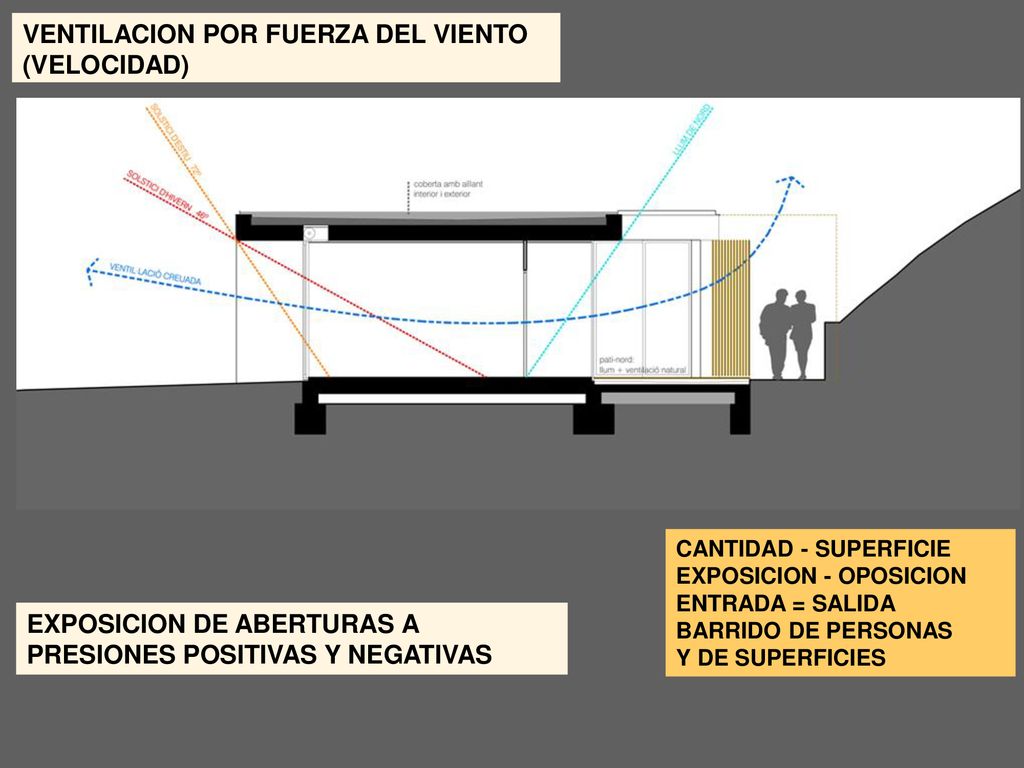

16 VENTILACION POR FUERZA DEL VIENTO (VELOCIDAD)
CANTIDAD - SUPERFICIE EXPOSICION - OPOSICION ENTRADA = SALIDA BARRIDO DE PERSONAS Y DE SUPERFICIES EXPOSICION DE ABERTURAS A PRESIONES POSITIVAS Y NEGATIVAS

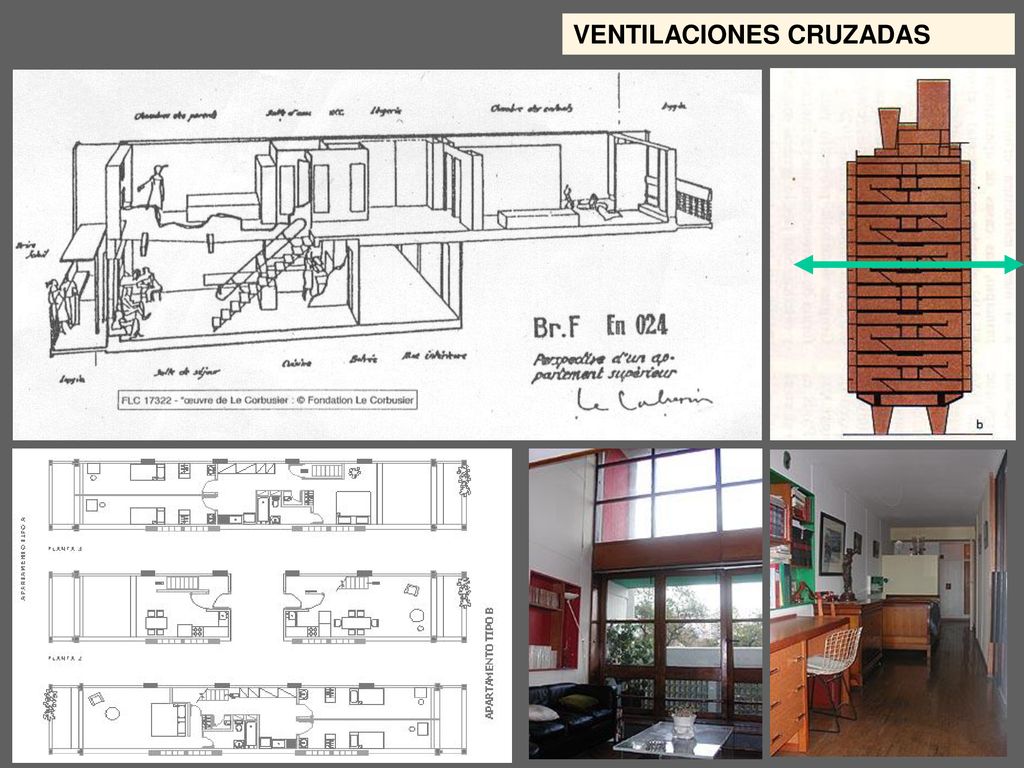

17 VENTILACIONES CRUZADAS
UNIDAD DE HABITACIÓN DE MARSELLA

18 VENTILACIONES CRUZADAS

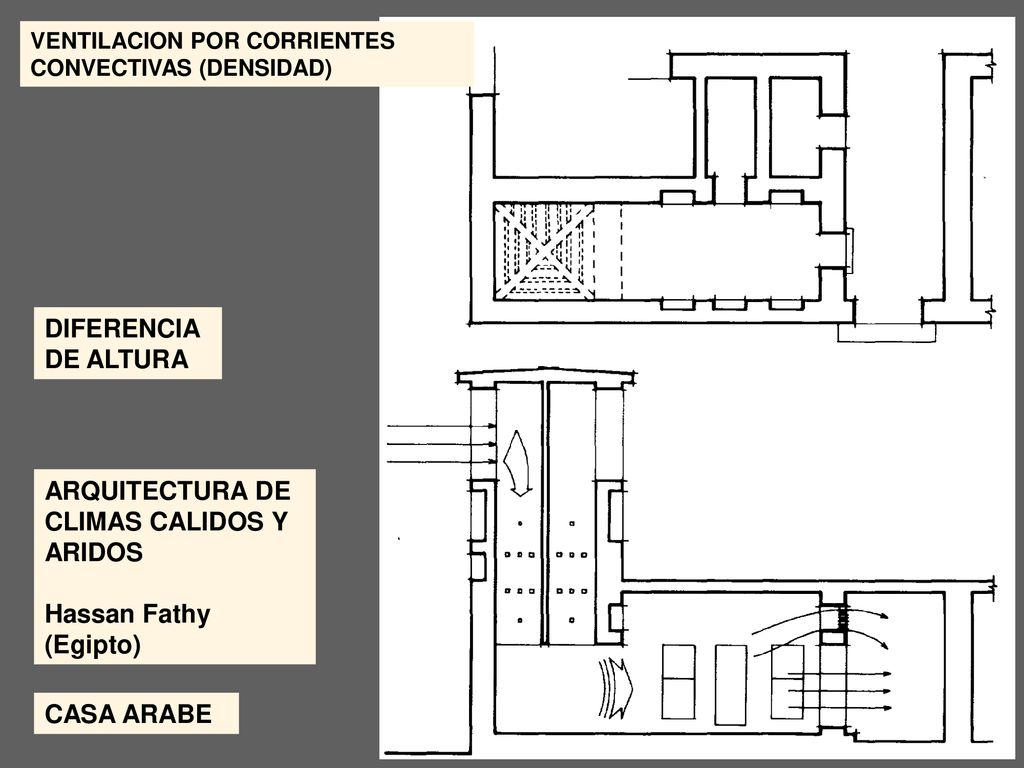

19 ARQUITECTURA DE CLIMAS CALIDOS Y ARIDOS
VENTILACION POR CORRIENTES CONVECTIVAS (DENSIDAD) DIFERENCIA DE ALTURA ARQUITECTURA DE CLIMAS CALIDOS Y ARIDOS Hassan Fathy (Egipto) CASA ARABE

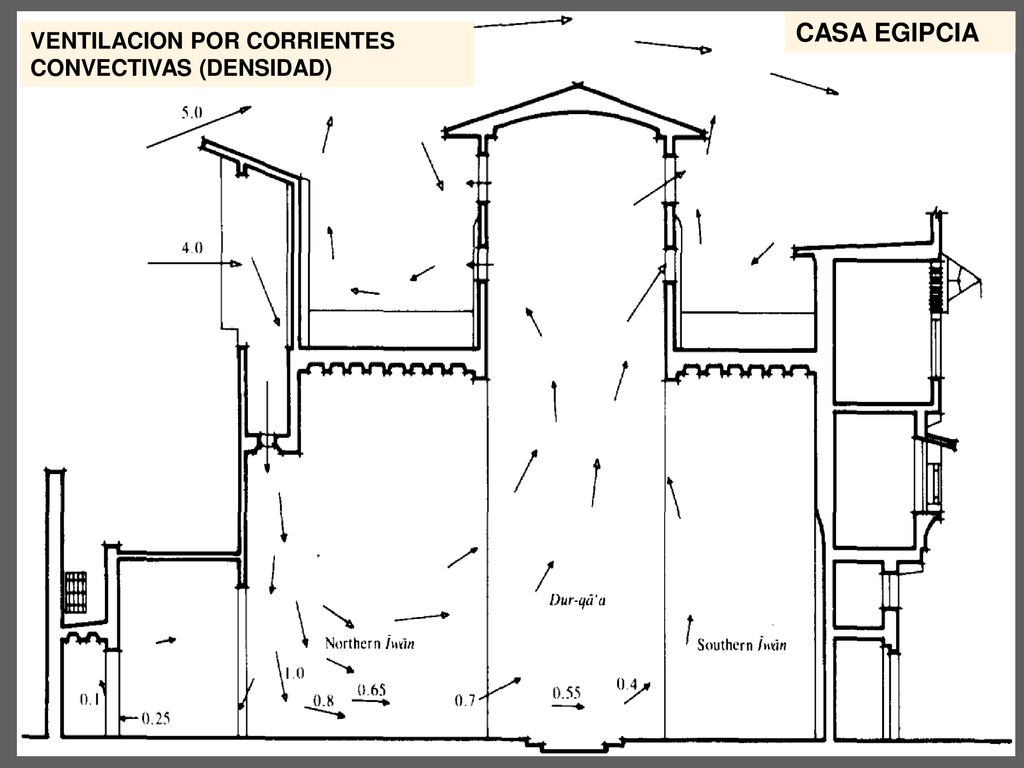

20 CASA EGIPCIA VENTILACION POR CORRIENTES CONVECTIVAS (DENSIDAD)

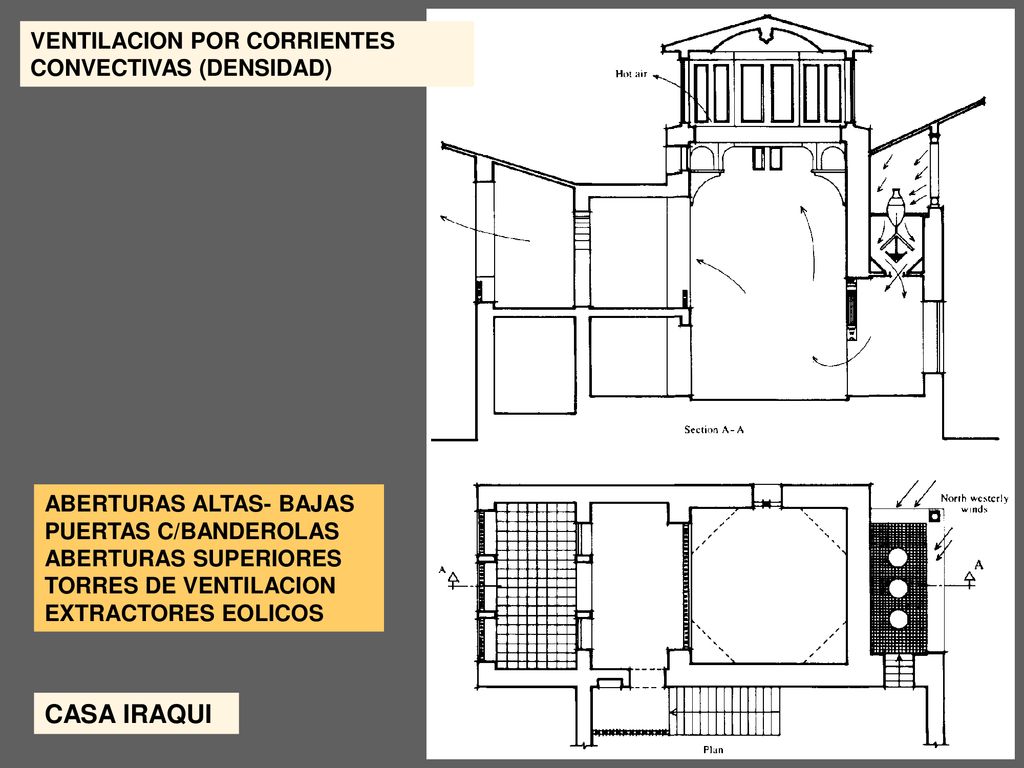

21 CASA IRAQUI VENTILACION POR CORRIENTES CONVECTIVAS (DENSIDAD)
ABERTURAS ALTAS- BAJAS PUERTAS C/BANDEROLAS ABERTURAS SUPERIORES TORRES DE VENTILACION EXTRACTORES EOLICOS CASA IRAQUI

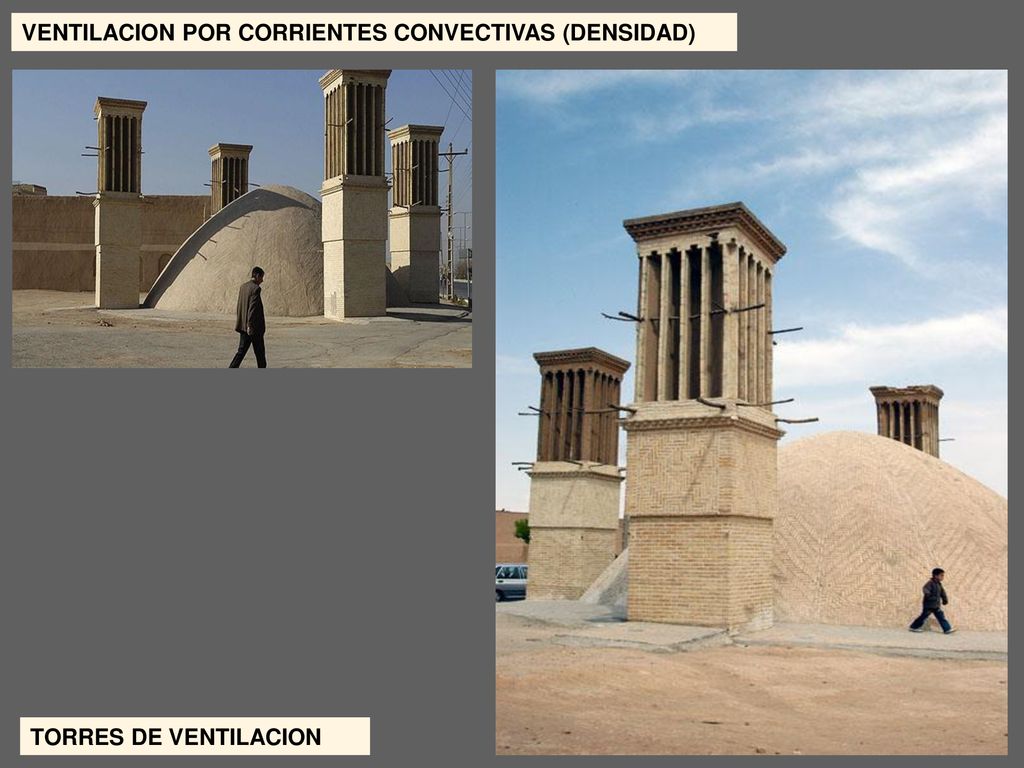

22 VENTILACION POR CORRIENTES CONVECTIVAS (DENSIDAD)
TORRES DE VENTILACION

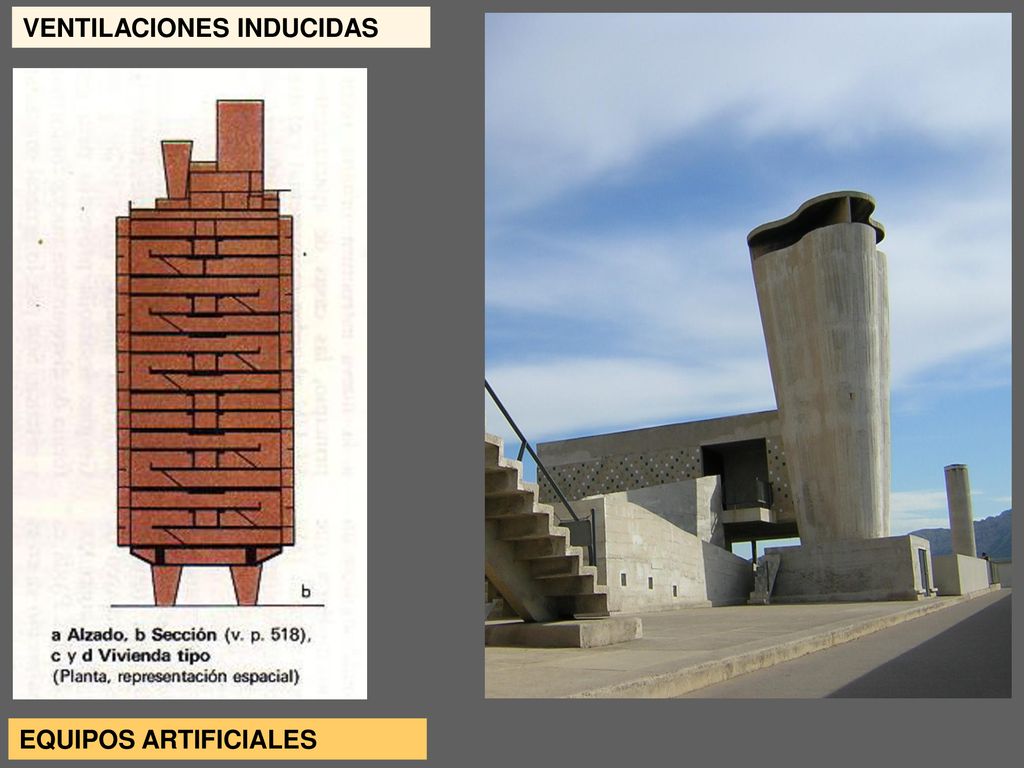

23 VENTILACIONES INDUCIDAS

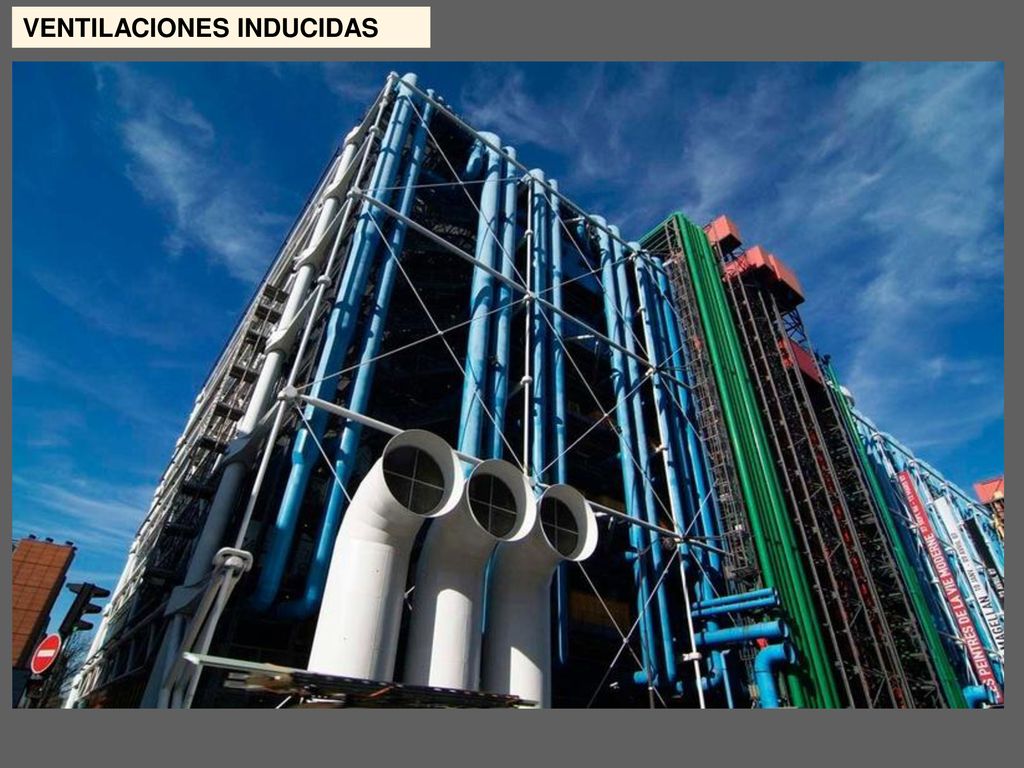

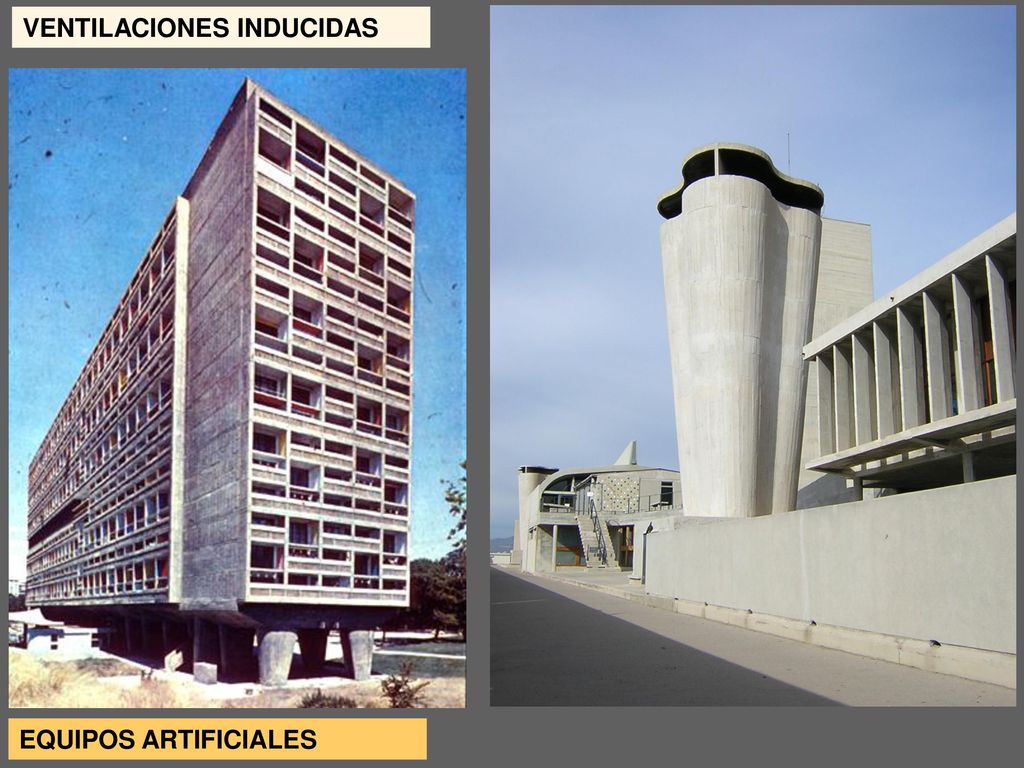

24 VENTILACIONES INDUCIDAS
EQUIPOS ARTIFICIALES

25 VENTILACIONES INDUCIDAS
EQUIPOS ARTIFICIALES

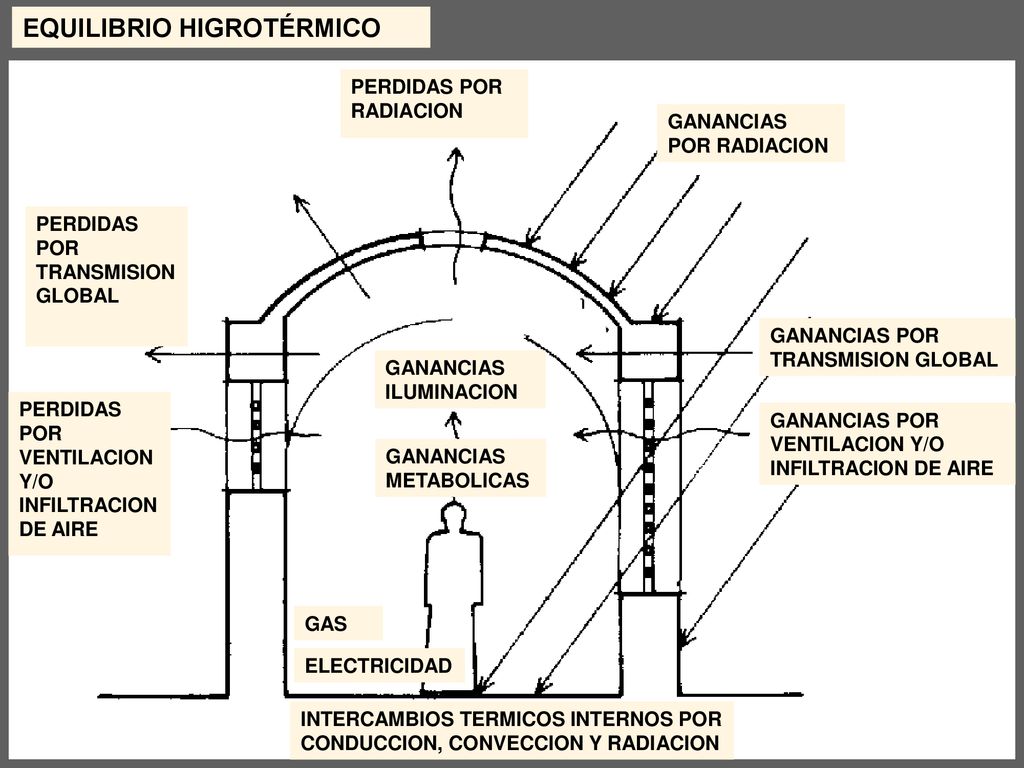

26 EQUILIBRIO HIGROTÉRMICO
PERDIDAS POR RADIACION GANANCIAS POR RADIACION PERDIDAS POR TRANSMISION GLOBAL GANANCIAS POR TRANSMISION GLOBAL GANANCIAS ILUMINACION PERDIDAS POR VENTILACION Y/O INFILTRACION DE AIRE GANANCIAS POR VENTILACION Y/O INFILTRACION DE AIRE GANANCIAS METABOLICAS GAS ELECTRICIDAD INTERCAMBIOS TERMICOS INTERNOS POR CONDUCCION, CONVECCION Y RADIACION

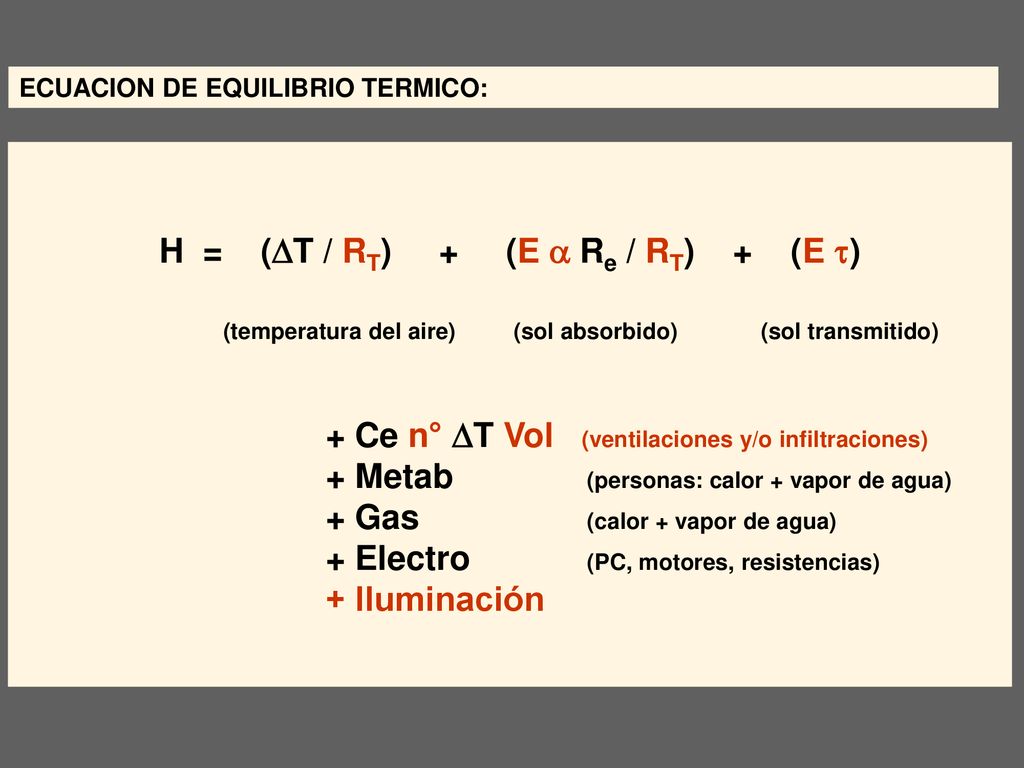

27 H = (DT / RT) + (E a Re / RT) + (E t)
ECUACION DE EQUILIBRIO TERMICO: H = (DT / RT) (E a Re / RT) (E t) (temperatura del aire) (sol absorbido) (sol transmitido) + Ce n° DT Vol (ventilaciones y/o infiltraciones) + Metab (personas: calor + vapor de agua) + Gas (calor + vapor de agua) + Electro (PC, motores, resistencias) + Iluminación
