Evolución de la perforación en yacimiento El Tordillo

Presentación del tema: "Evolución de la perforación en yacimiento El Tordillo"— Transcripción de la presentación:

1 Evolución de la perforación en yacimiento El Tordillo
Sergio Chávez / Horacio Iagdes - TOR/GEOP

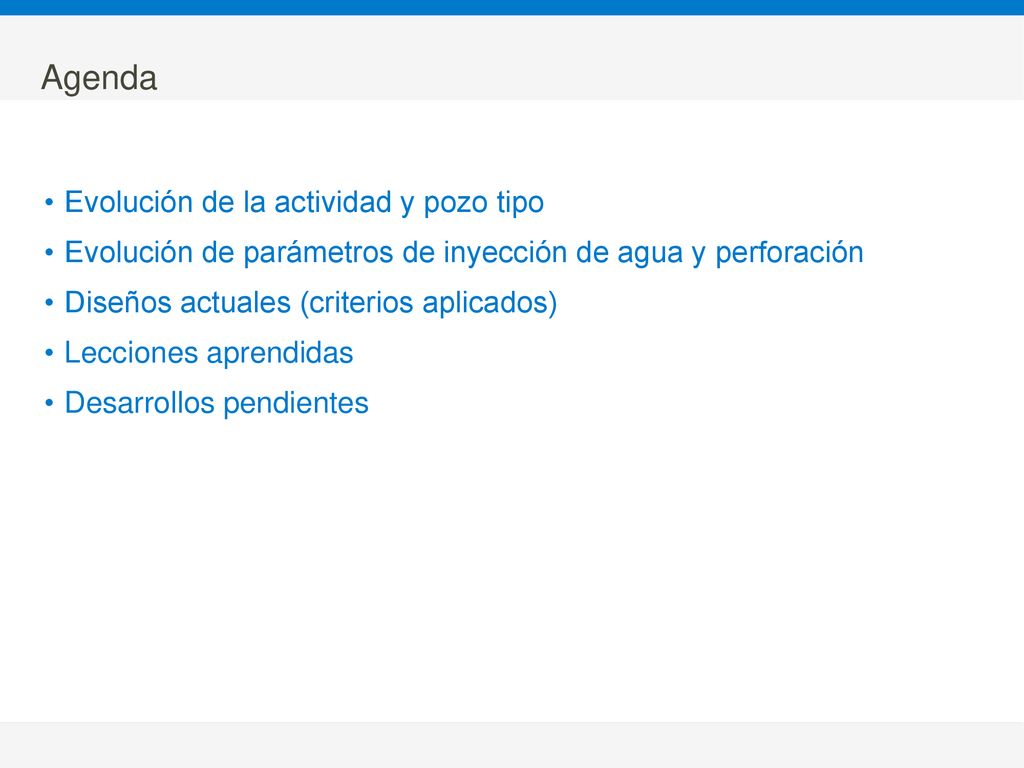

2 Agenda Evolución de la actividad y pozo tipo
Evolución de parámetros de inyección de agua y perforación Diseños actuales (criterios aplicados) Lecciones aprendidas Desarrollos pendientes

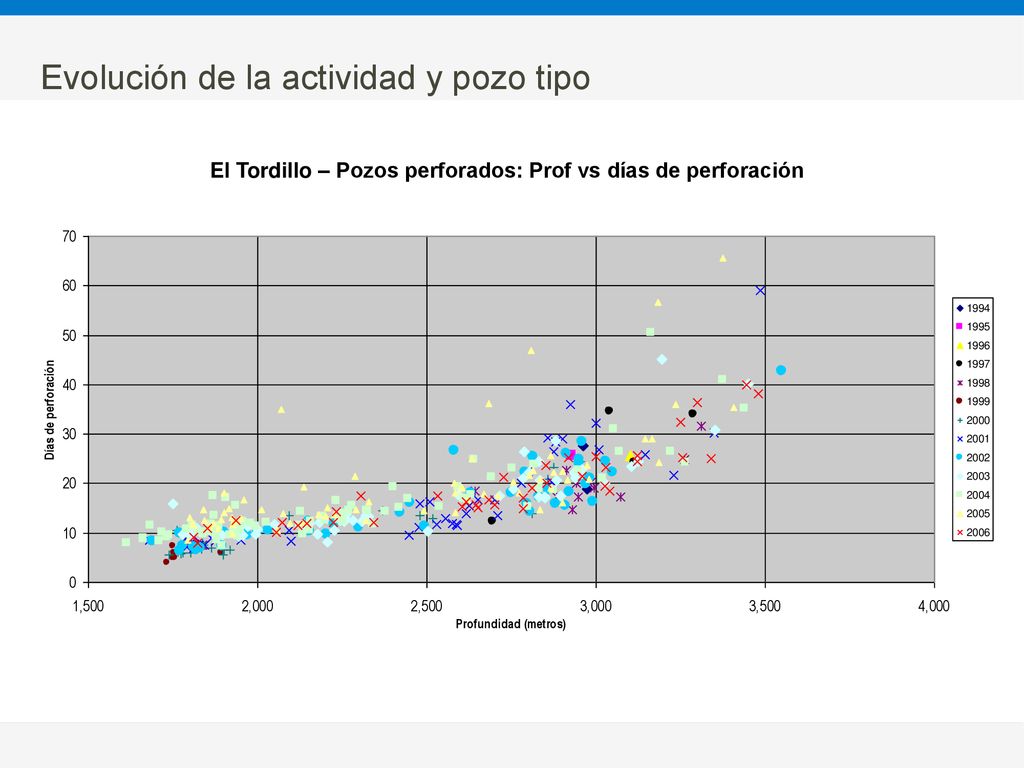

3 Evolución de la actividad y pozo tipo
El Tordillo – Pozos perforados: Prof vs días de perforación

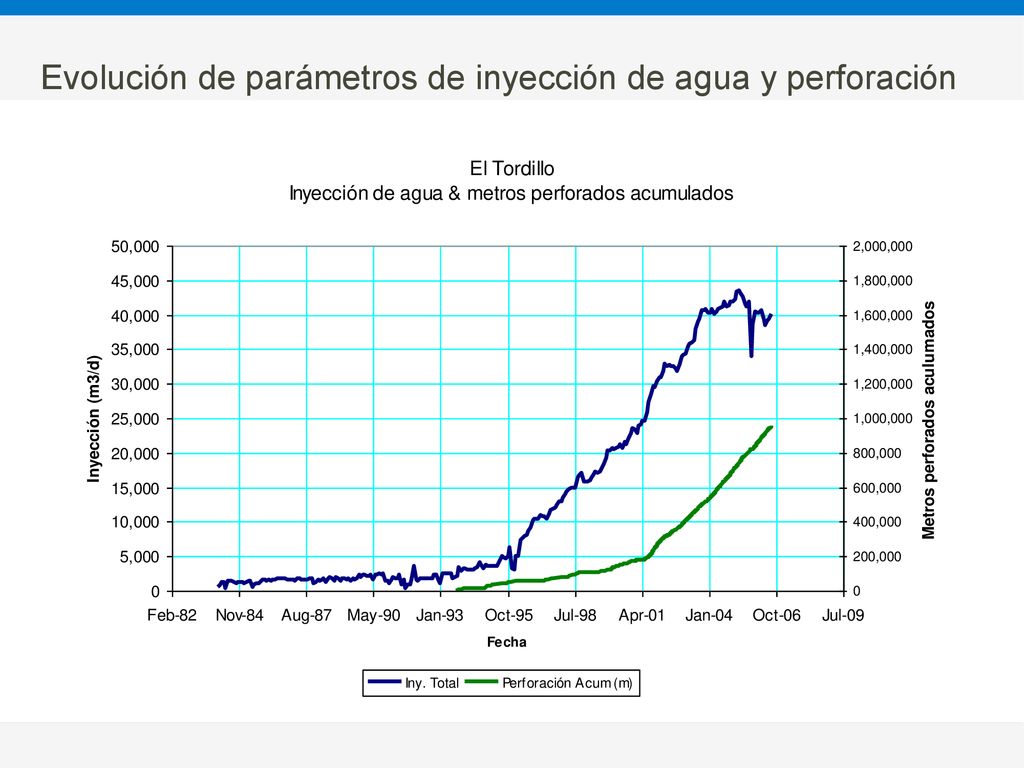

4 Evolución de parámetros de inyección de agua y perforación

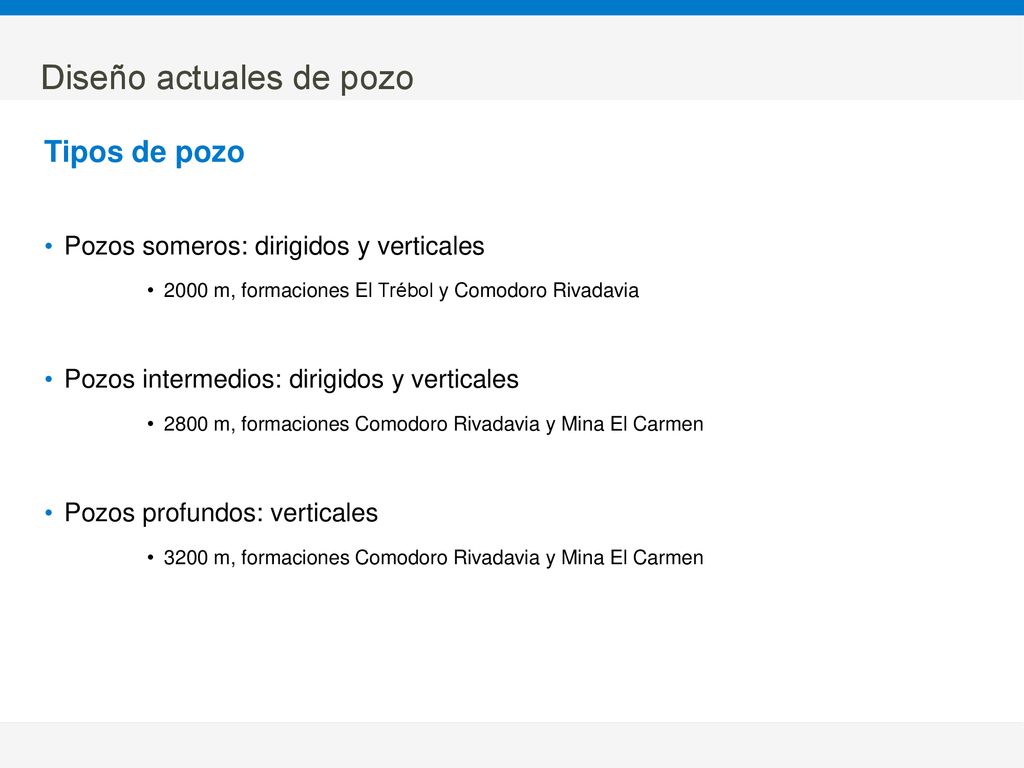

5 Diseño actuales de pozo
Tipos de pozo Pozos someros: dirigidos y verticales 2000 m, formaciones El Trébol y Comodoro Rivadavia Pozos intermedios: dirigidos y verticales 2800 m, formaciones Comodoro Rivadavia y Mina El Carmen Pozos profundos: verticales 3200 m, formaciones Comodoro Rivadavia y Mina El Carmen

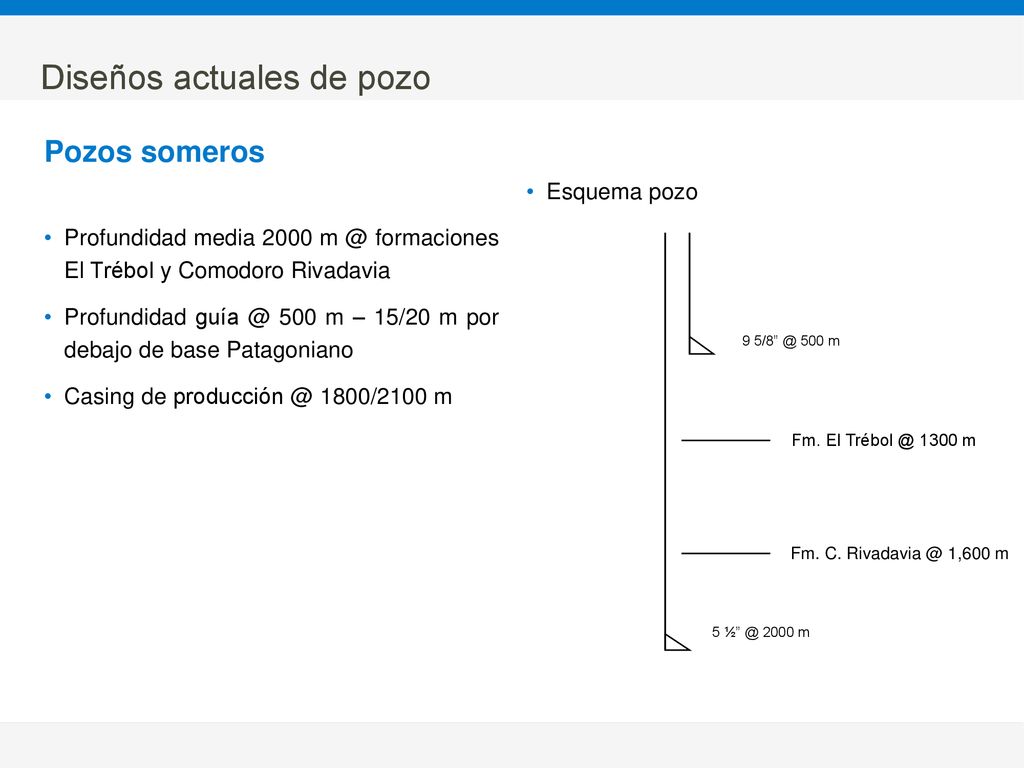

6 Diseños actuales de pozo
Pozos someros Profundidad media 2000 formaciones El Trébol y Comodoro Rivadavia Profundidad 500 m – 15/20 m por debajo de base Patagoniano Casing de 1800/2100 m Esquema pozo 9 500 m Fm. El 1300 m Fm. C. 1,600 m m

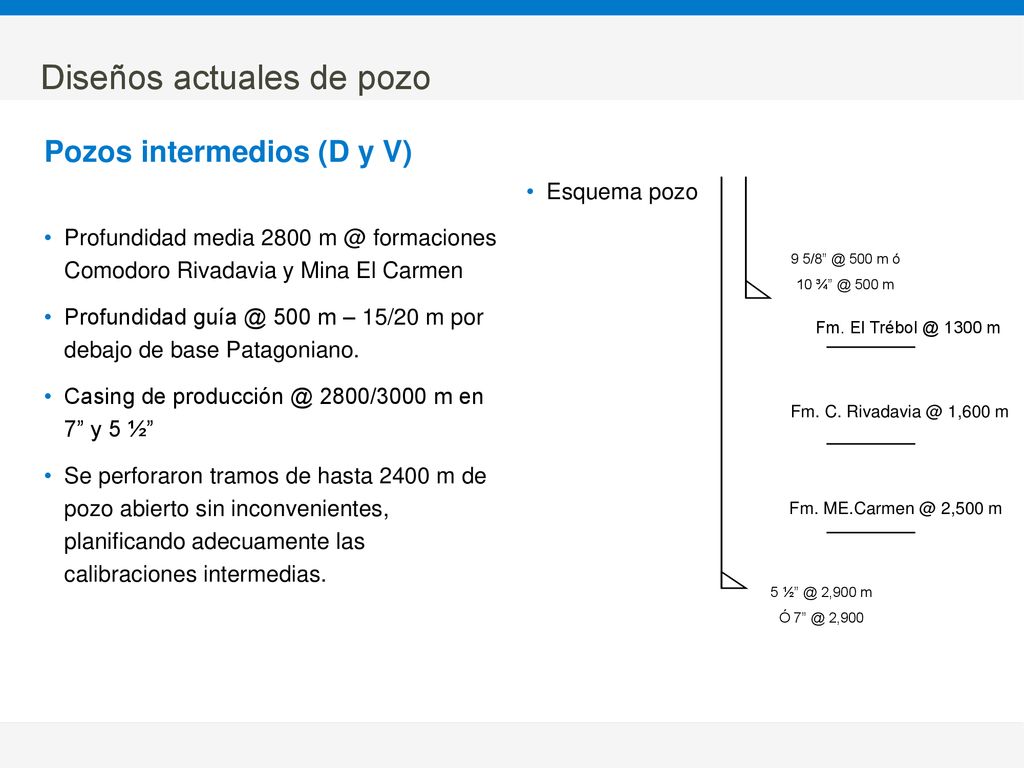

7 Diseños actuales de pozo
Pozos intermedios (D y V) Profundidad media 2800 formaciones Comodoro Rivadavia y Mina El Carmen Profundidad 500 m – 15/20 m por debajo de base Patagoniano. Casing de 2800/3000 m en 7” y 5 ½” Se perforaron tramos de hasta 2400 m de pozo abierto sin inconvenientes, planificando adecuamente las calibraciones intermedias. Esquema pozo 9 500 m ó m Fm. El 1300 m Fm. C. 1,600 m Fm. 2,500 m 5 2,900 m Ó 2,900

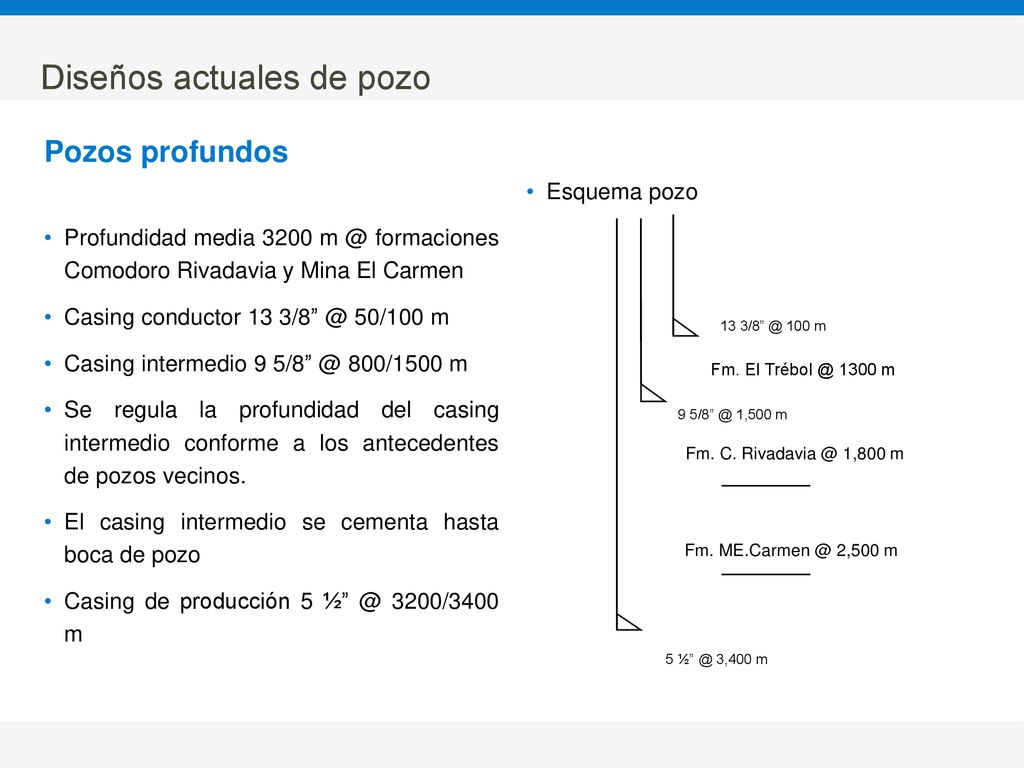

8 Diseños actuales de pozo
Pozos profundos Profundidad media 3200 formaciones Comodoro Rivadavia y Mina El Carmen Casing conductor 13 50/100 m Casing intermedio 9 800/1500 m Se regula la profundidad del casing intermedio conforme a los antecedentes de pozos vecinos. El casing intermedio se cementa hasta boca de pozo Casing de producción /3400 m Esquema pozo m Fm. El 1300 m 9 1,500 m Fm. C. 1,800 m Fm. 2,500 m 5 3,400 m

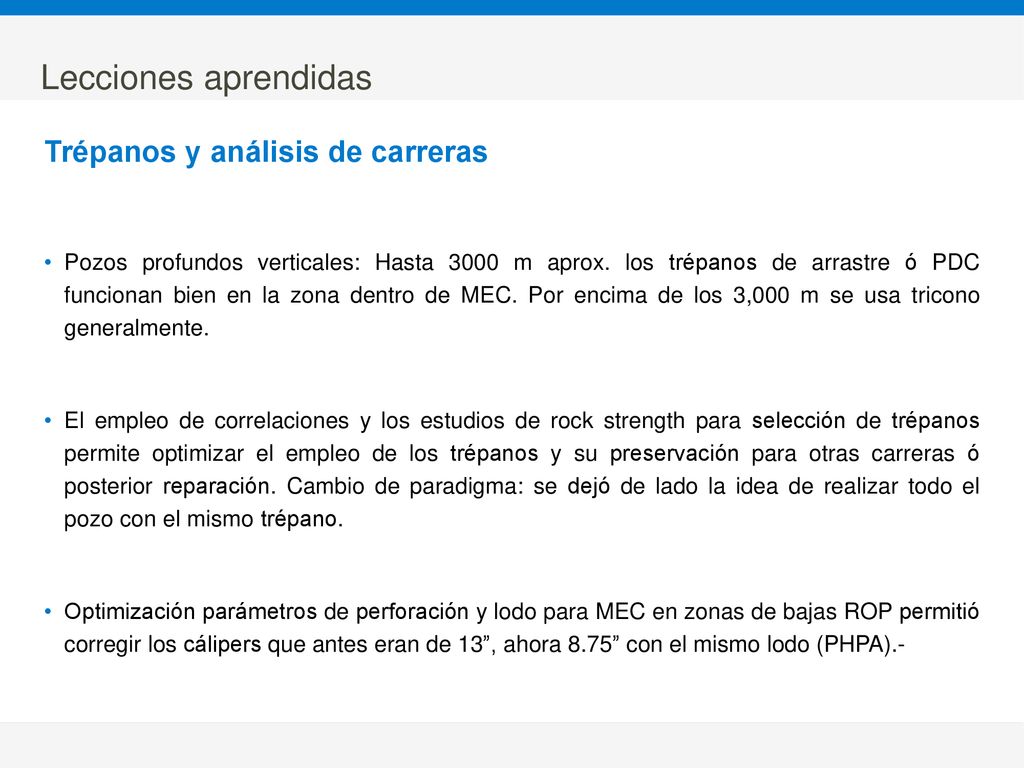

9 Lecciones aprendidas Trépanos y análisis de carreras
Pozos profundos verticales: Hasta 3000 m aprox. los trépanos de arrastre ó PDC funcionan bien en la zona dentro de MEC. Por encima de los 3,000 m se usa tricono generalmente. El empleo de correlaciones y los estudios de rock strength para selección de trépanos permite optimizar el empleo de los trépanos y su preservación para otras carreras ó posterior reparación. Cambio de paradigma: se dejó de lado la idea de realizar todo el pozo con el mismo trépano. Optimización parámetros de perforación y lodo para MEC en zonas de bajas ROP permitió corregir los cálipers que antes eran de 13”, ahora 8.75” con el mismo lodo (PHPA).-

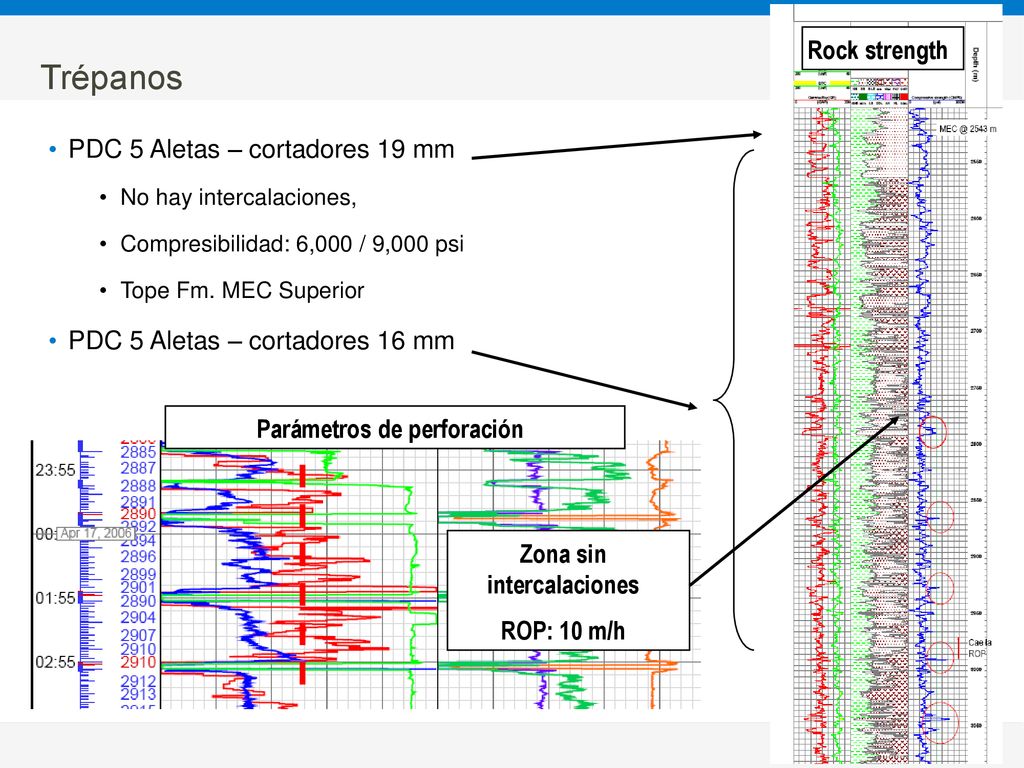

10 Parámetros de perforación Zona sin intercalaciones
Trépanos Rock strength PDC 5 Aletas – cortadores 19 mm No hay intercalaciones, Compresibilidad: 6,000 / 9,000 psi Tope Fm. MEC Superior PDC 5 Aletas – cortadores 16 mm Parámetros de perforación Zona sin intercalaciones ROP: 10 m/h Cae la ROP

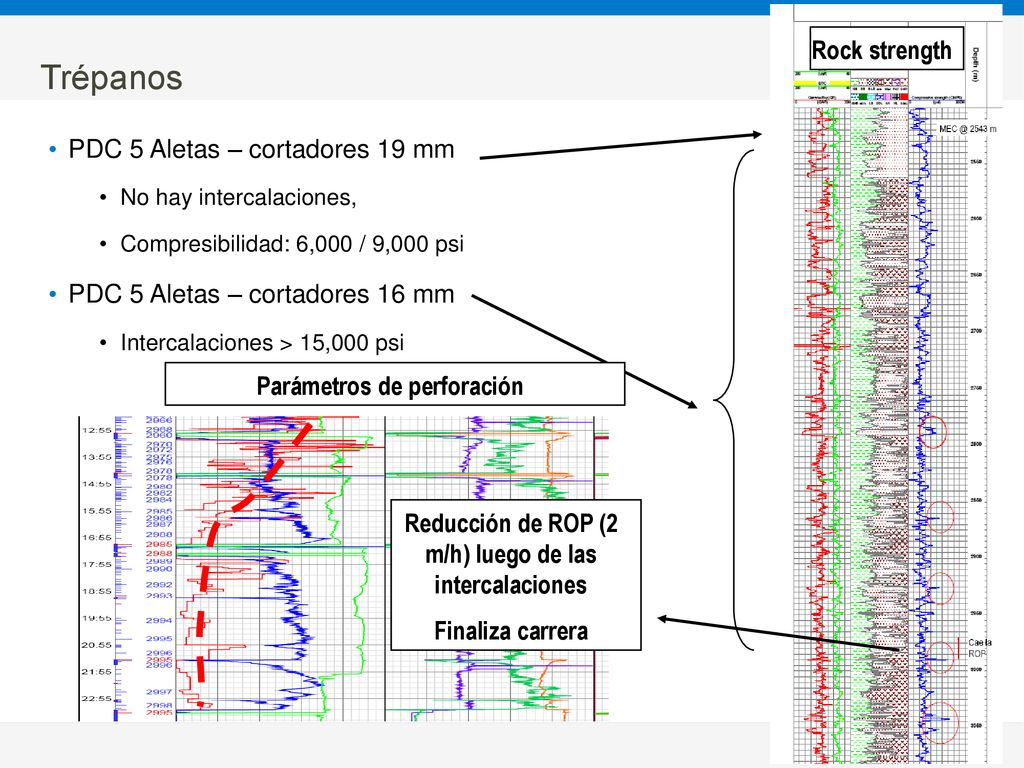

11 Trépanos Cae la ROP Rock strength PDC 5 Aletas – cortadores 19 mm
No hay intercalaciones, Compresibilidad: 6,000 / 9,000 psi PDC 5 Aletas – cortadores 16 mm Intercalaciones > 15,000 psi Parámetros de perforación Reducción de ROP (2 m/h) luego de las intercalaciones Finaliza carrera Cae la ROP

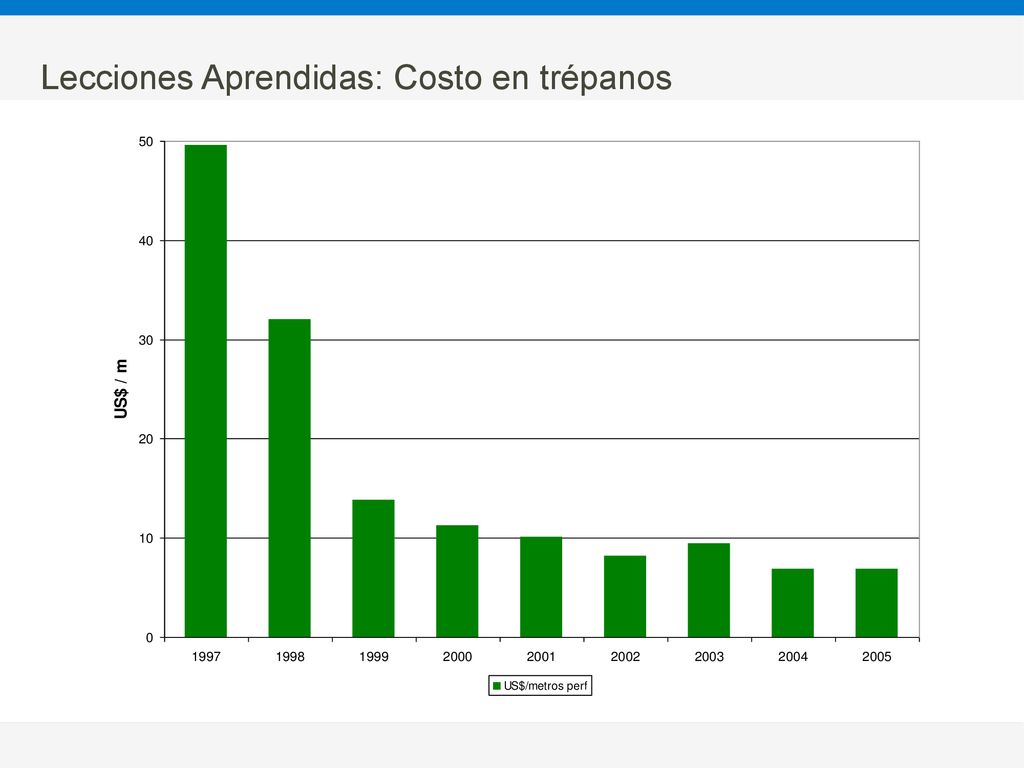

12 Lecciones Aprendidas: Costo en trépanos

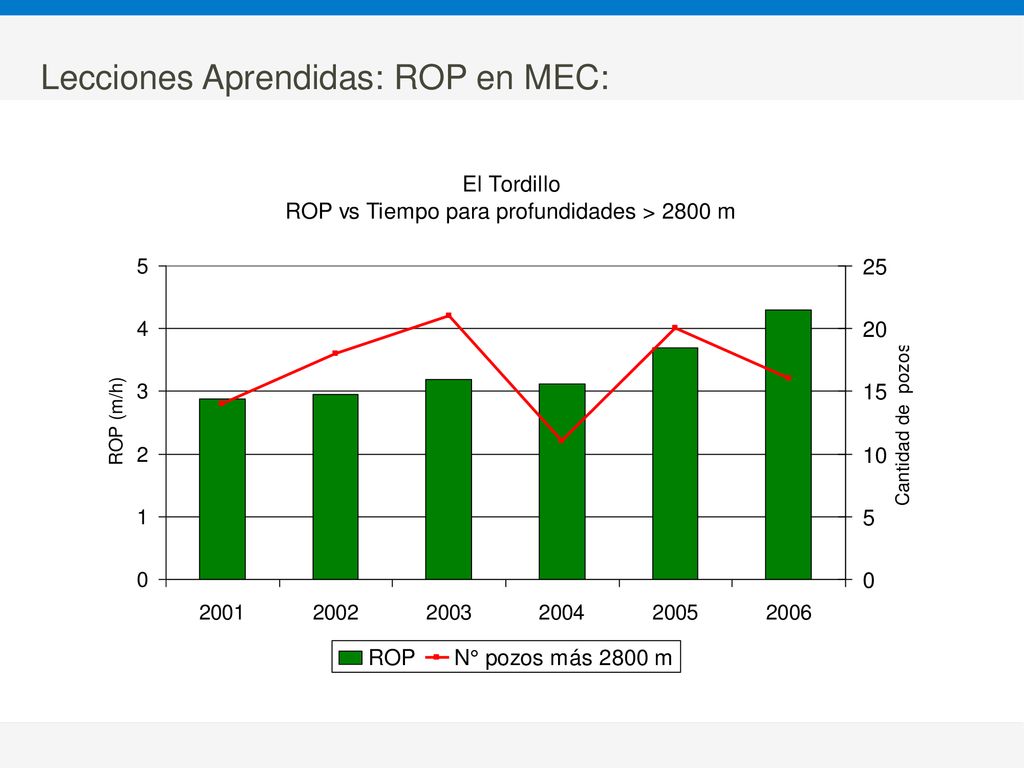

13 Lecciones Aprendidas: ROP en MEC:

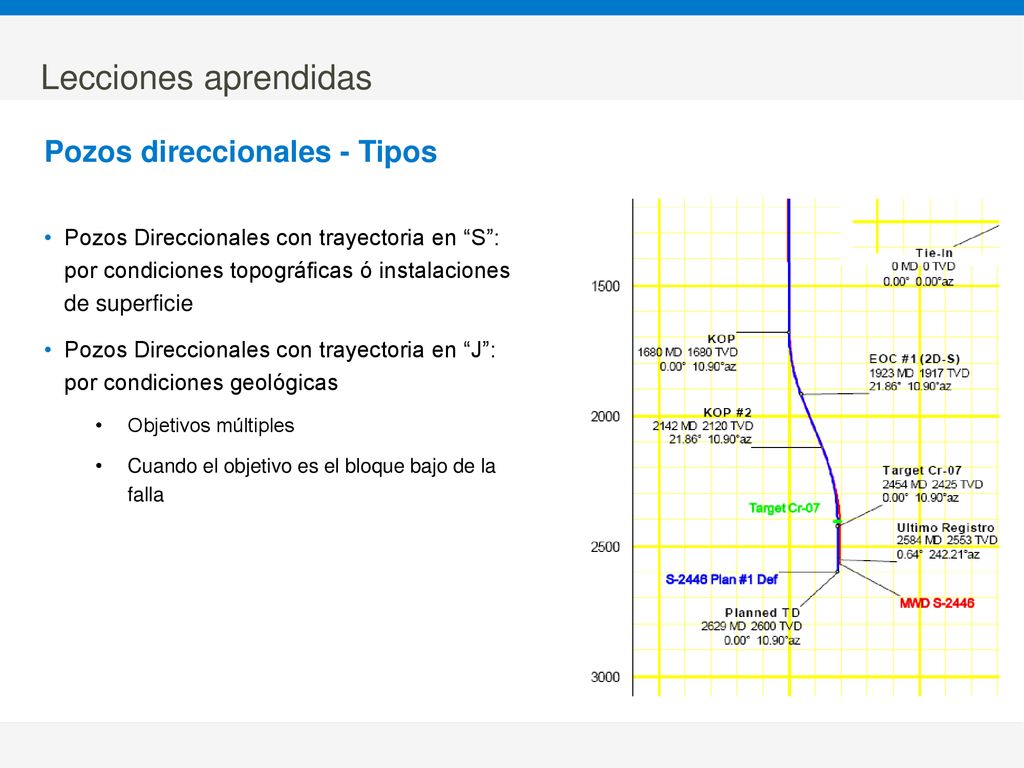

14 Lecciones aprendidas Pozos direccionales - Tipos
Pozos Direccionales con trayectoria en “S”: por condiciones topográficas ó instalaciones de superficie Pozos Direccionales con trayectoria en “J”: por condiciones geológicas Objetivos múltiples Cuando el objetivo es el bloque bajo de la falla

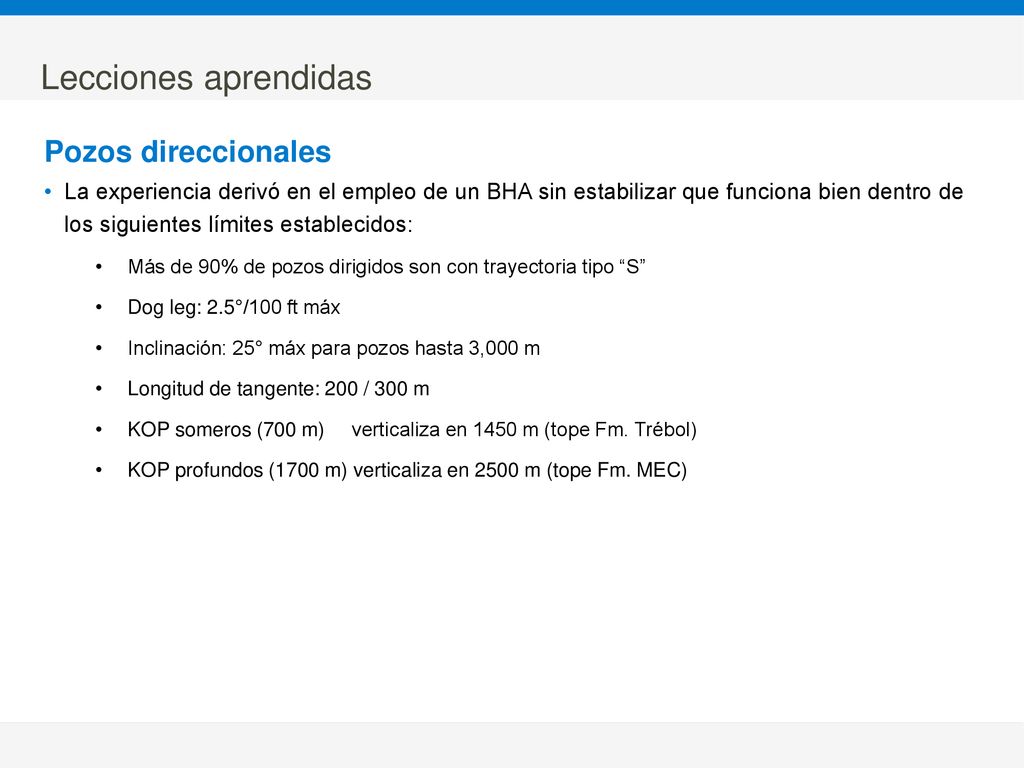

15 Lecciones aprendidas Pozos direccionales
La experiencia derivó en el empleo de un BHA sin estabilizar que funciona bien dentro de los siguientes límites establecidos: Más de 90% de pozos dirigidos son con trayectoria tipo “S” Dog leg: 2.5°/100 ft máx Inclinación: 25° máx para pozos hasta 3,000 m Longitud de tangente: 200 / 300 m KOP someros (700 m) verticaliza en 1450 m (tope Fm. Trébol) KOP profundos (1700 m) verticaliza en 2500 m (tope Fm. MEC)

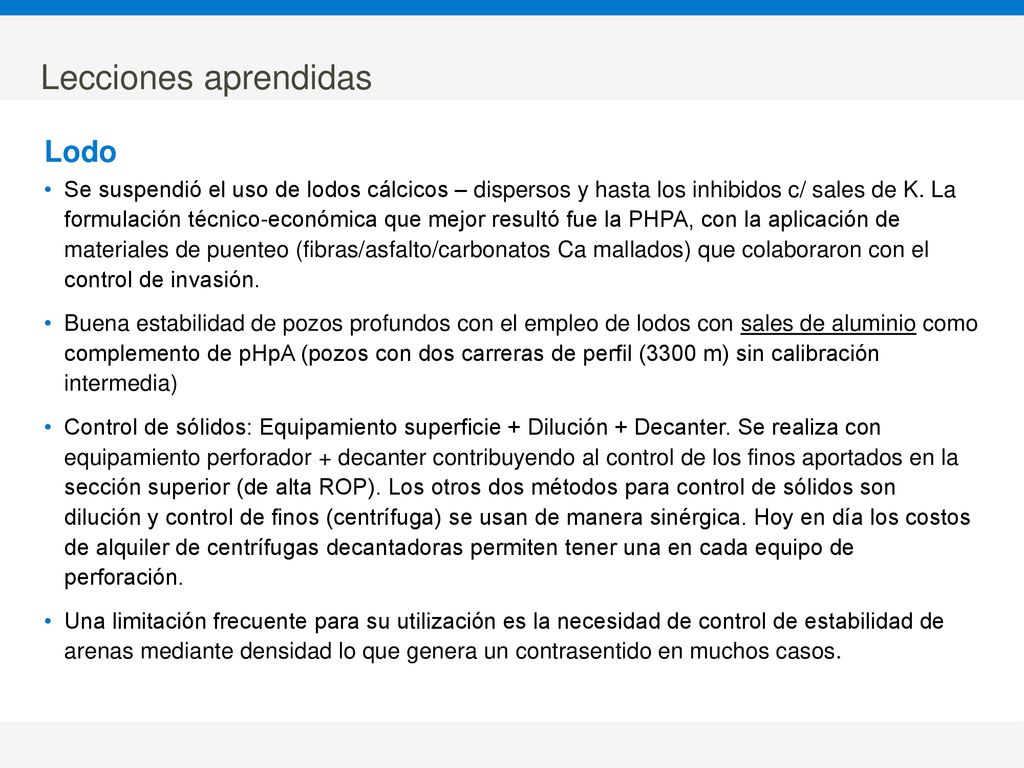

16 Lecciones aprendidas Lodo
Se suspendió el uso de lodos cálcicos – dispersos y hasta los inhibidos c/ sales de K. La formulación técnico-económica que mejor resultó fue la PHPA, con la aplicación de materiales de puenteo (fibras/asfalto/carbonatos Ca mallados) que colaboraron con el control de invasión. Buena estabilidad de pozos profundos con el empleo de lodos con sales de aluminio como complemento de pHpA (pozos con dos carreras de perfil (3300 m) sin calibración intermedia) Control de sólidos: Equipamiento superficie + Dilución + Decanter. Se realiza con equipamiento perforador + decanter contribuyendo al control de los finos aportados en la sección superior (de alta ROP). Los otros dos métodos para control de sólidos son dilución y control de finos (centrífuga) se usan de manera sinérgica. Hoy en día los costos de alquiler de centrífugas decantadoras permiten tener una en cada equipo de perforación. Una limitación frecuente para su utilización es la necesidad de control de estabilidad de arenas mediante densidad lo que genera un contrasentido en muchos casos.

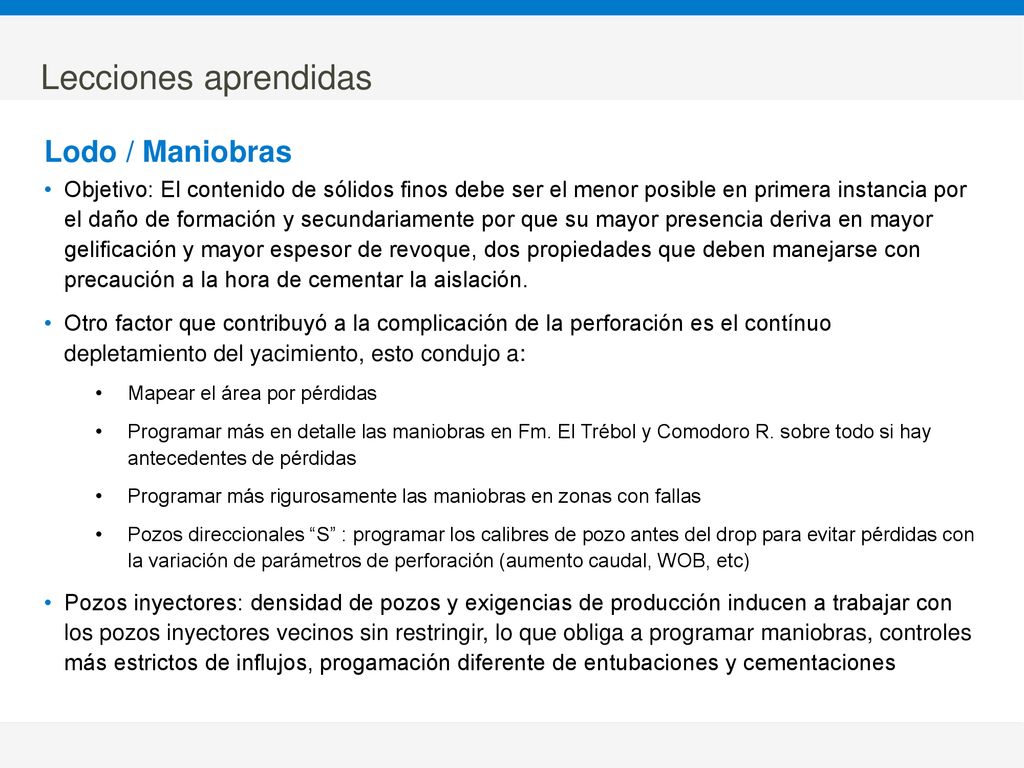

17 Lecciones aprendidas Lodo / Maniobras
Objetivo: El contenido de sólidos finos debe ser el menor posible en primera instancia por el daño de formación y secundariamente por que su mayor presencia deriva en mayor gelificación y mayor espesor de revoque, dos propiedades que deben manejarse con precaución a la hora de cementar la aislación. Otro factor que contribuyó a la complicación de la perforación es el contínuo depletamiento del yacimiento, esto condujo a: Mapear el área por pérdidas Programar más en detalle las maniobras en Fm. El Trébol y Comodoro R. sobre todo si hay antecedentes de pérdidas Programar más rigurosamente las maniobras en zonas con fallas Pozos direccionales “S” : programar los calibres de pozo antes del drop para evitar pérdidas con la variación de parámetros de perforación (aumento caudal, WOB, etc) Pozos inyectores: densidad de pozos y exigencias de producción inducen a trabajar con los pozos inyectores vecinos sin restringir, lo que obliga a programar maniobras, controles más estrictos de influjos, progamación diferente de entubaciones y cementaciones

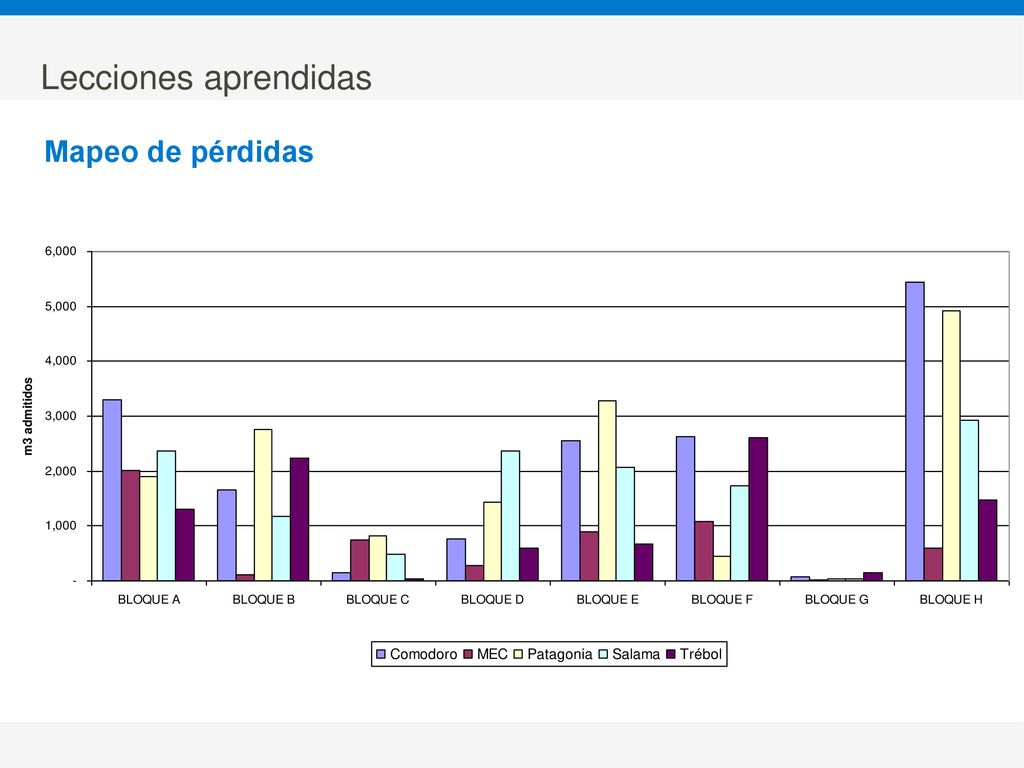

18 Lecciones aprendidas Mapeo de pérdidas

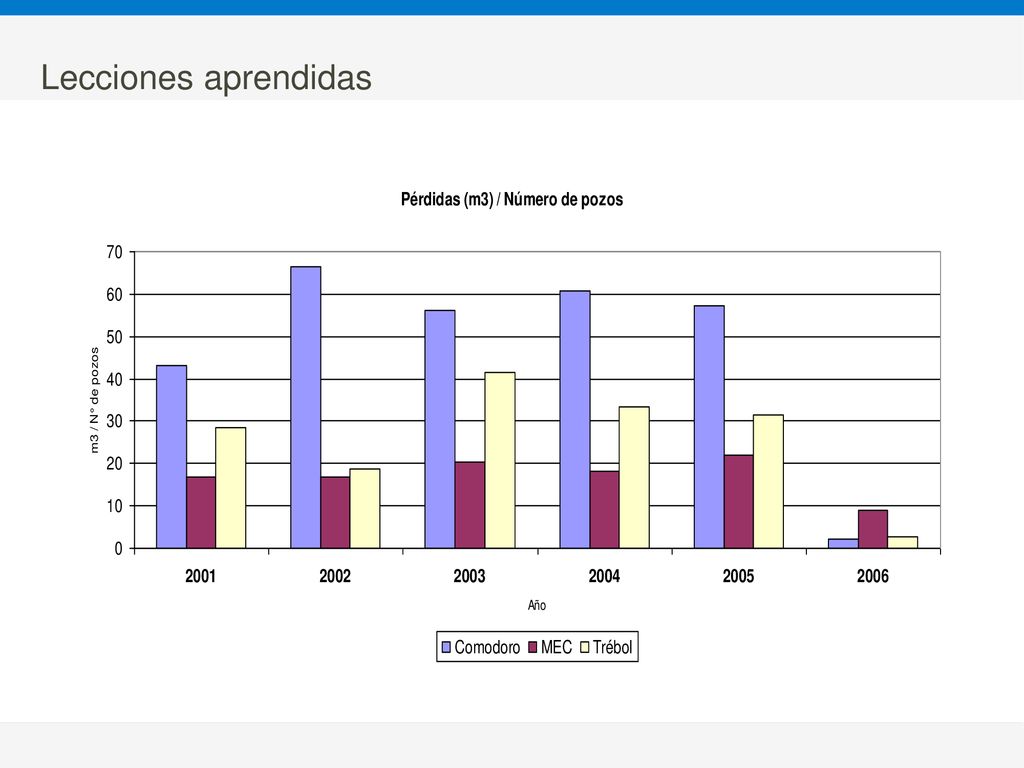

19 Lecciones aprendidas

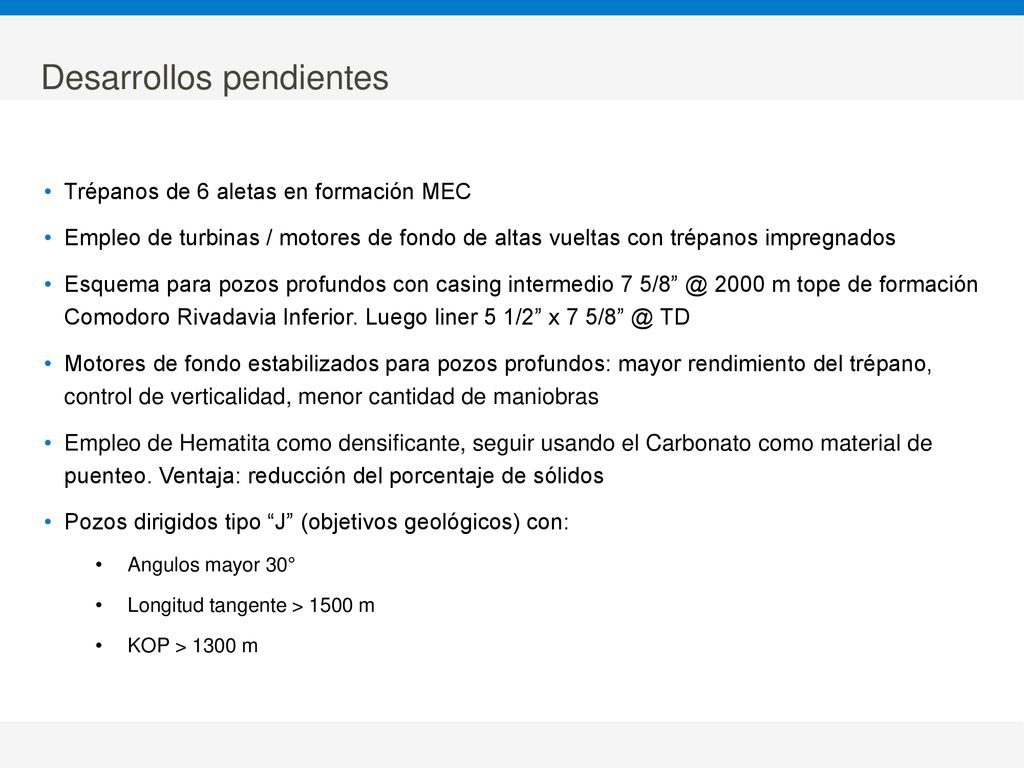

20 Desarrollos pendientes
Trépanos de 6 aletas en formación MEC Empleo de turbinas / motores de fondo de altas vueltas con trépanos impregnados Esquema para pozos profundos con casing intermedio m tope de formación Comodoro Rivadavia Inferior. Luego liner 5 1/2” x 7 TD Motores de fondo estabilizados para pozos profundos: mayor rendimiento del trépano, control de verticalidad, menor cantidad de maniobras Empleo de Hematita como densificante, seguir usando el Carbonato como material de puenteo. Ventaja: reducción del porcentaje de sólidos Pozos dirigidos tipo “J” (objetivos geológicos) con: Angulos mayor 30° Longitud tangente > 1500 m KOP > 1300 m
