1 Biomecánica de la Marcha
Dr. Carlos Arce G. HNGAI Lima - Perú 2005

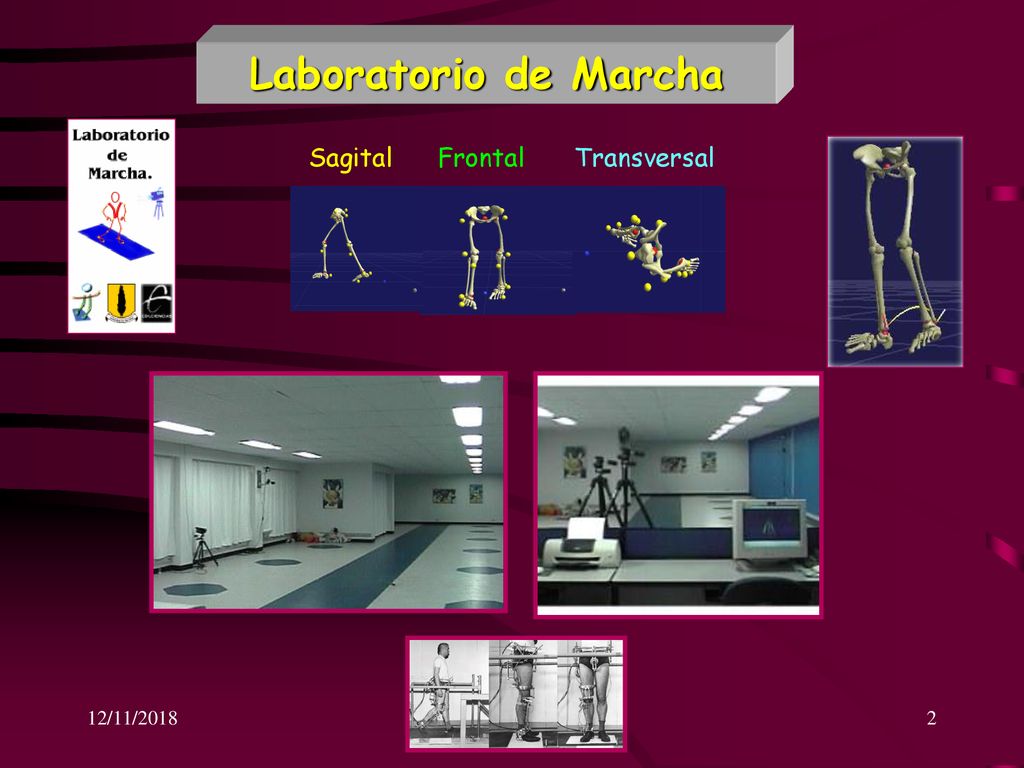

2 Laboratorio de Marcha Frontal Sagital Transversal 12/11/2018 ASW 2005

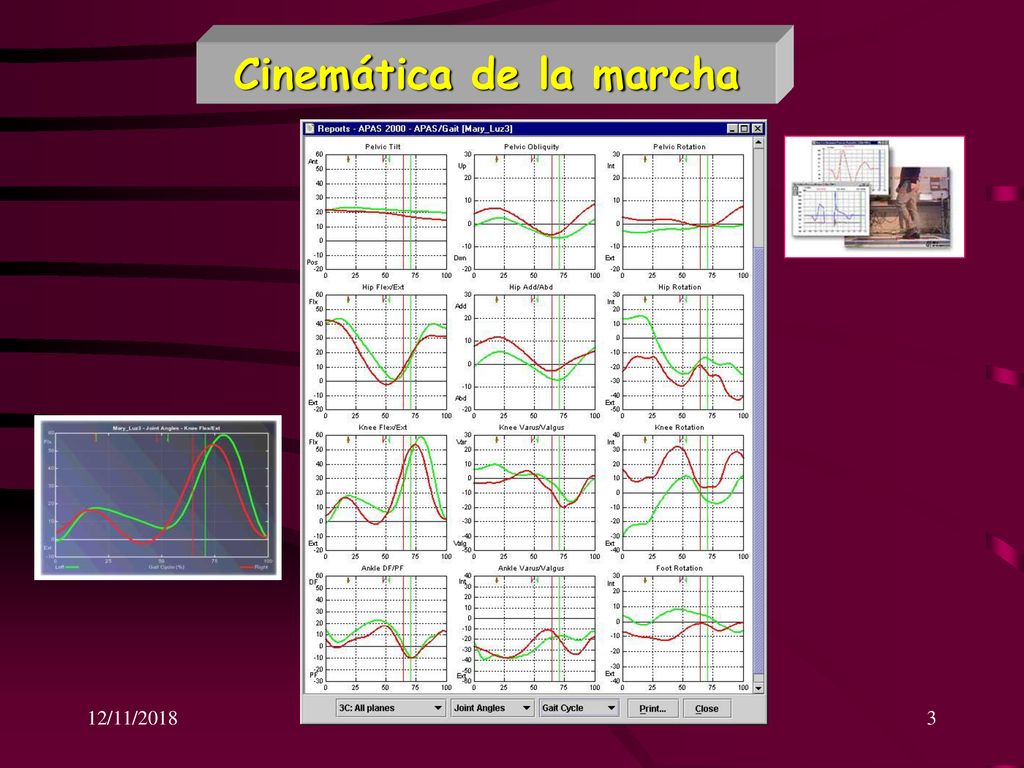

3 Cinemática de la marcha
12/11/2018 ASW 2005

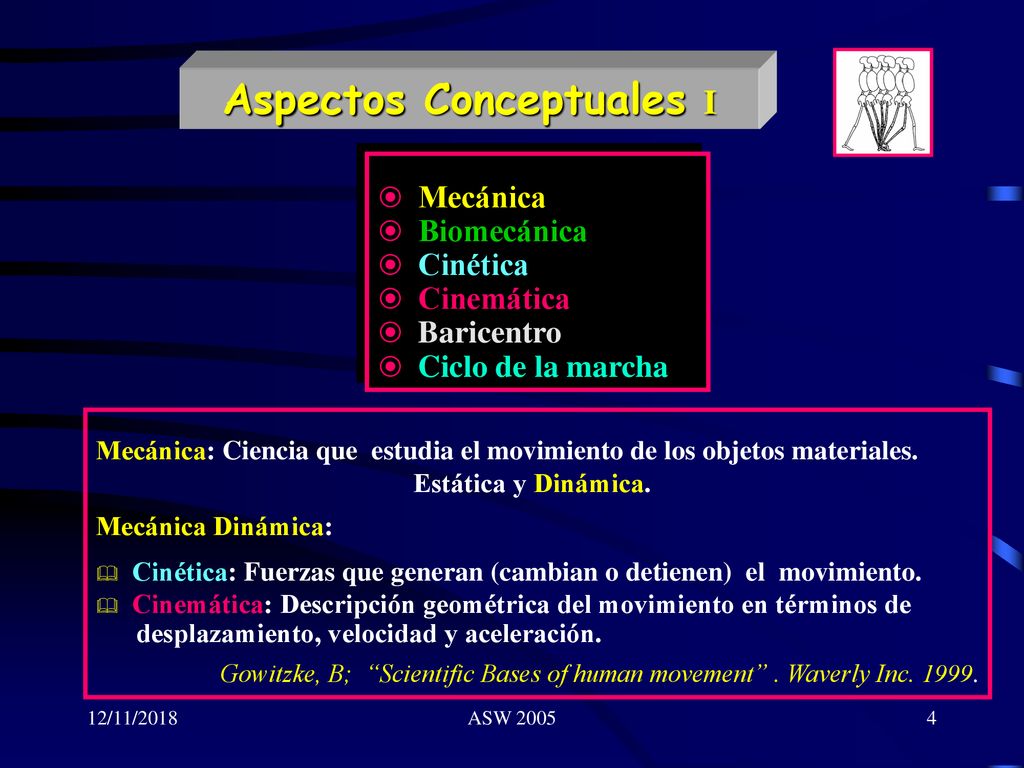

4 Aspectos Conceptuales I
Mecánica Biomecánica Cinética Cinemática Baricentro Ciclo de la marcha Mecánica: Ciencia que estudia el movimiento de los objetos materiales. Estática y Dinámica. Mecánica Dinámica: Cinética: Fuerzas que generan (cambian o detienen) el movimiento. Cinemática: Descripción geométrica del movimiento en términos de desplazamiento, velocidad y aceleración. Gowitzke, B; “Scientific Bases of human movement” . Waverly Inc 12/11/2018 ASW 2005

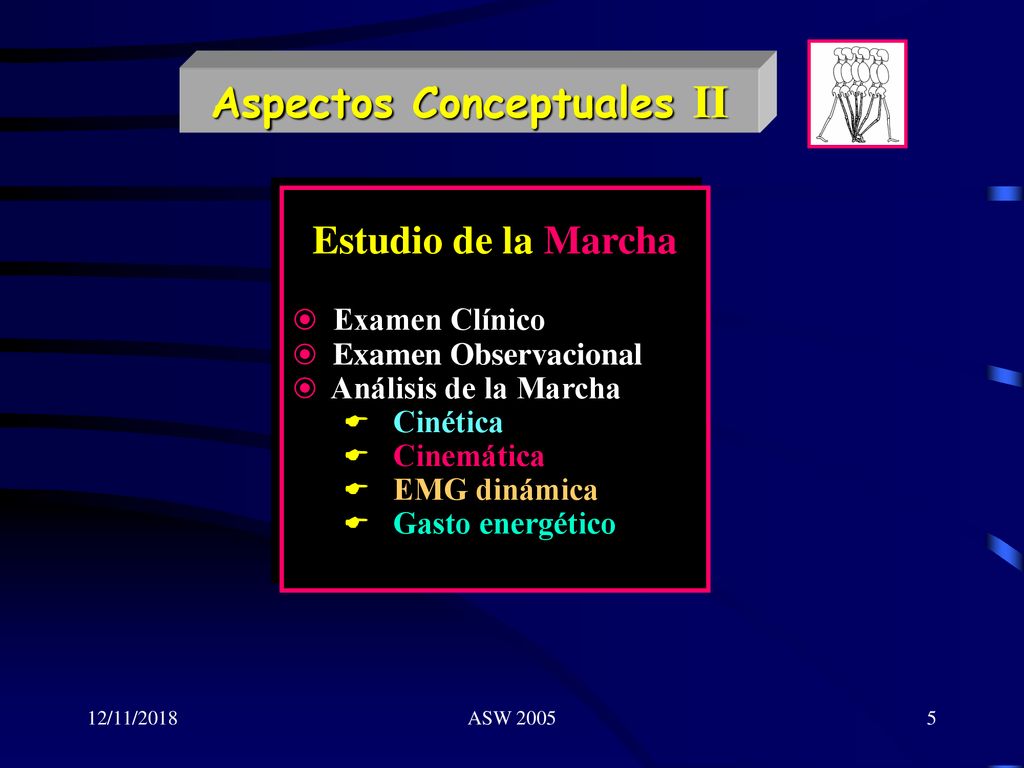

5 Aspectos Conceptuales II
Estudio de la Marcha Examen Clínico Examen Observacional Análisis de la Marcha Cinética Cinemática EMG dinámica Gasto energético 12/11/2018 ASW 2005

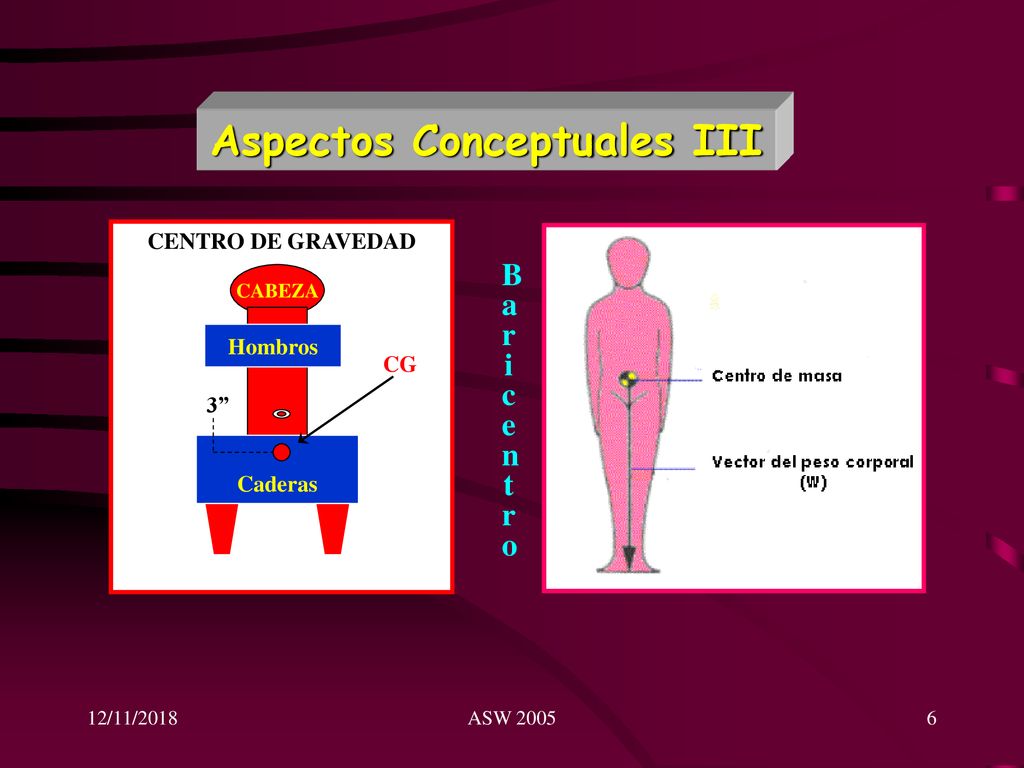

6 Aspectos Conceptuales III
CENTRO DE GRAVEDAD D CGC 3” CABEZA B a r i c e n t o Hombros Caderas 12/11/2018 ASW 2005

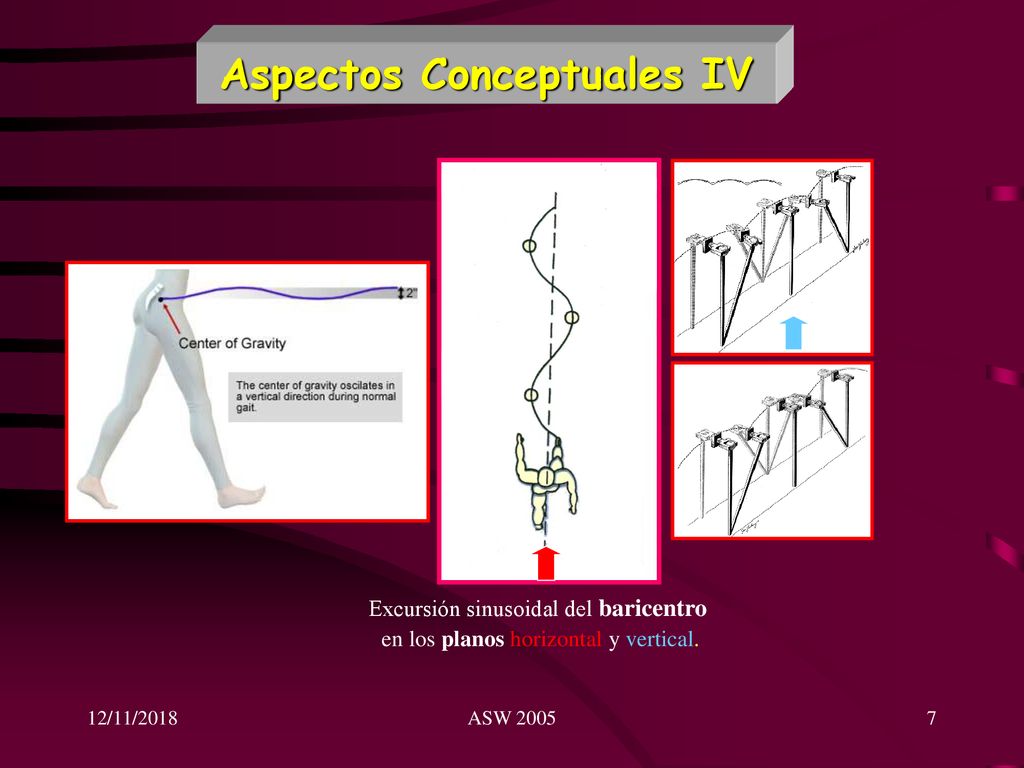

7 Aspectos Conceptuales IV
Excursión sinusoidal del baricentro en los planos horizontal y vertical. 12/11/2018 ASW 2005

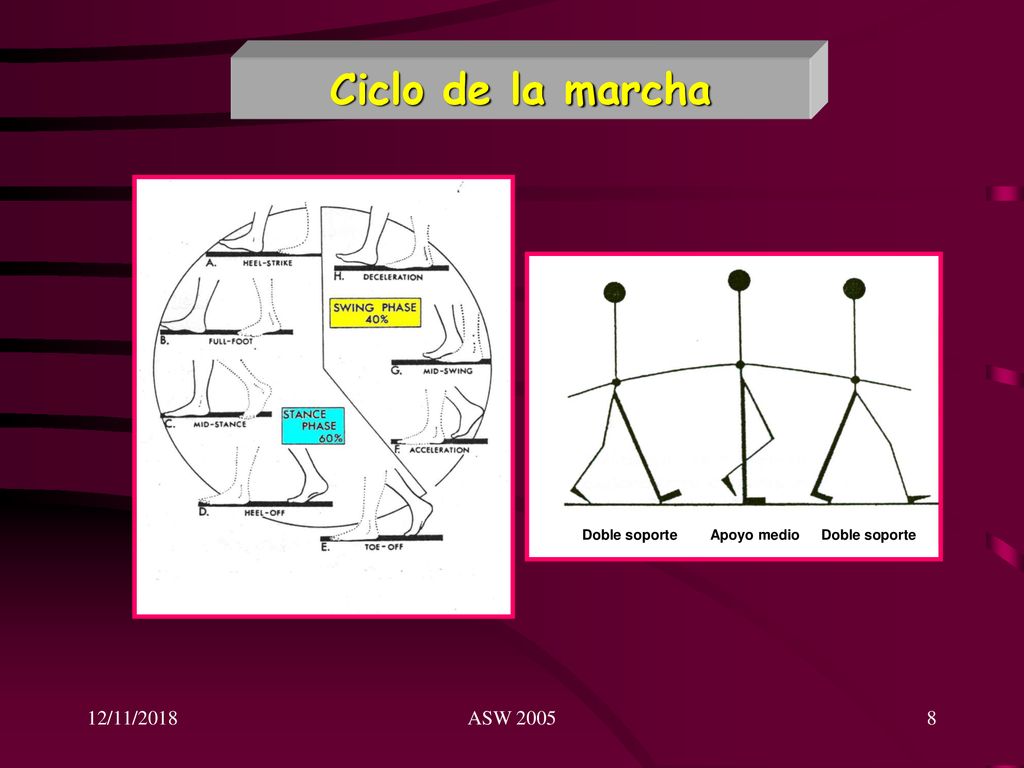

8 Ciclo de la marcha Apoyo medio 12/11/2018 ASW 2005 Doble soporte

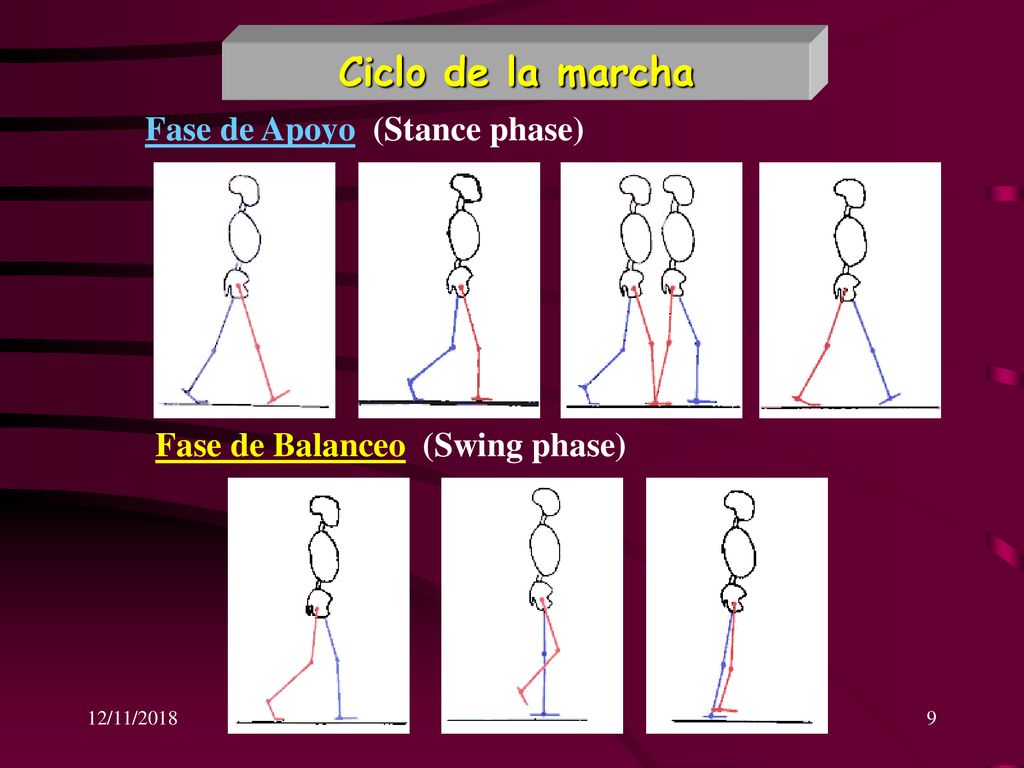

9 Ciclo de la marcha Fase de Apoyo (Stance phase)
Fase de Balanceo (Swing phase) 12/11/2018 ASW 2005

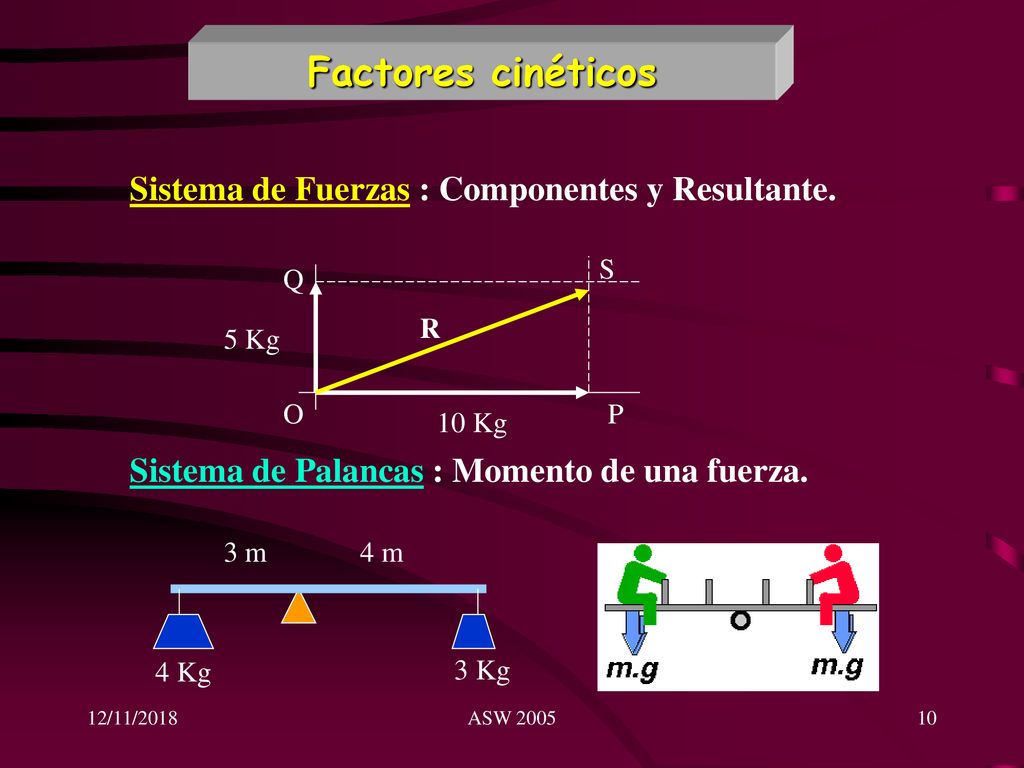

10 Factores cinéticos Sistema de Fuerzas : Componentes y Resultante.
Q R 5 Kg O P 10 Kg Sistema de Palancas : Momento de una fuerza. 3 m 4 m 4 Kg 3 Kg 12/11/2018 ASW 2005

11 Factores cinéticos Los músculos y las fuerzas de reacción del
suelo (FRS) proporcionan la potencia para el movimiento. Los elementos óseos son los brazos de palanca que aportan el medio para efectuar éste Las articulaciones actúan como charnelas para permitir un rango de movimiento. 12/11/2018 ASW 2005

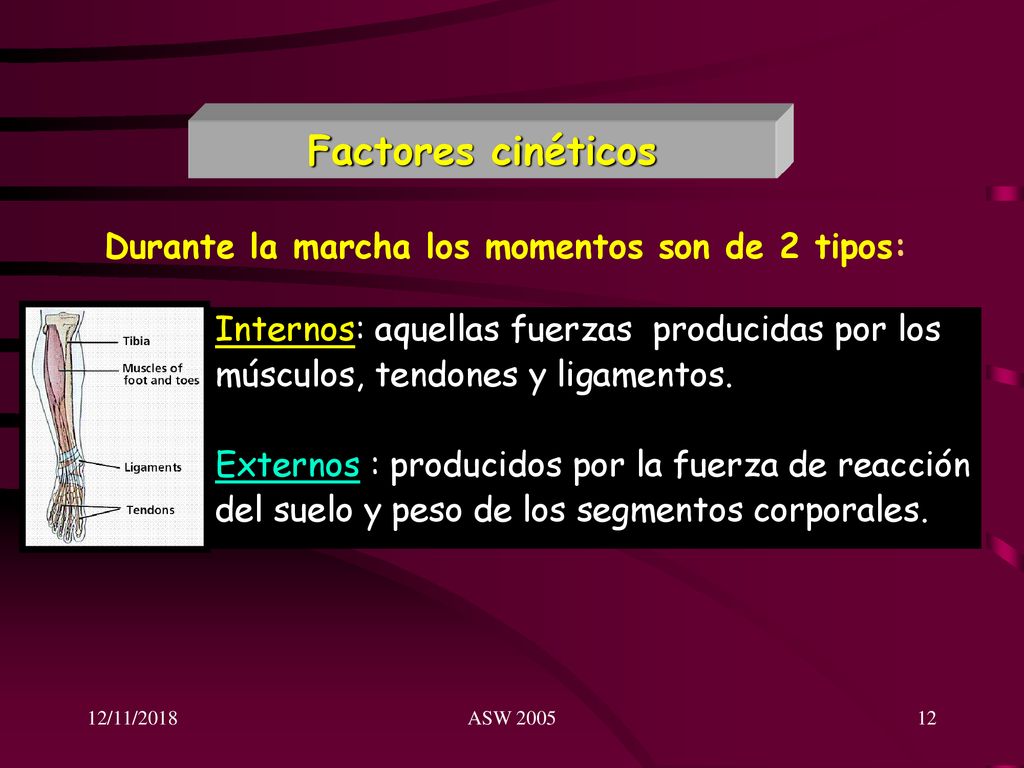

12 Factores cinéticos Durante la marcha los momentos son de 2 tipos:
Internos: aquellas fuerzas producidas por los músculos, tendones y ligamentos. Externos : producidos por la fuerza de reacción del suelo y peso de los segmentos corporales. 12/11/2018 ASW 2005

13 Factores cinéticos 12/11/2018 ASW 2005
Fuerzas de reacción del suelo (R) F=ma Fuerzas aplicadas al piso (F) F=mg F r 12/11/2018 ASW 2005

14 Factores cinéticos G R F F R S 12/11/2018 ASW 2005

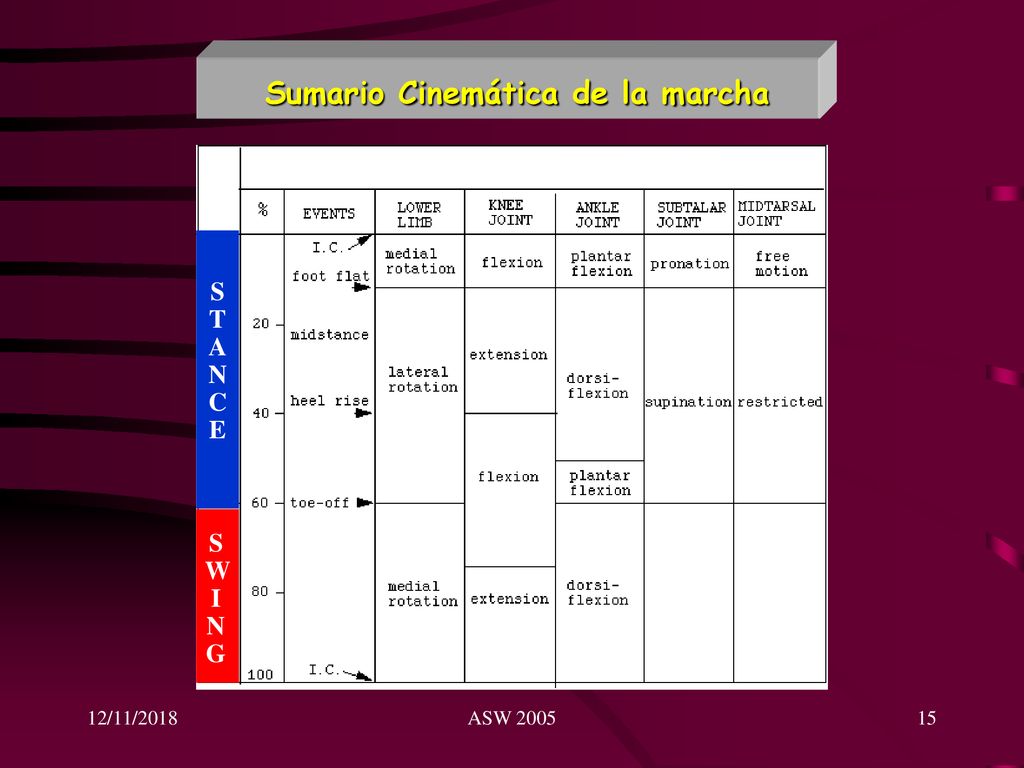

15 Sumario Cinemática de la marcha
W I N G 12/11/2018 ASW 2005

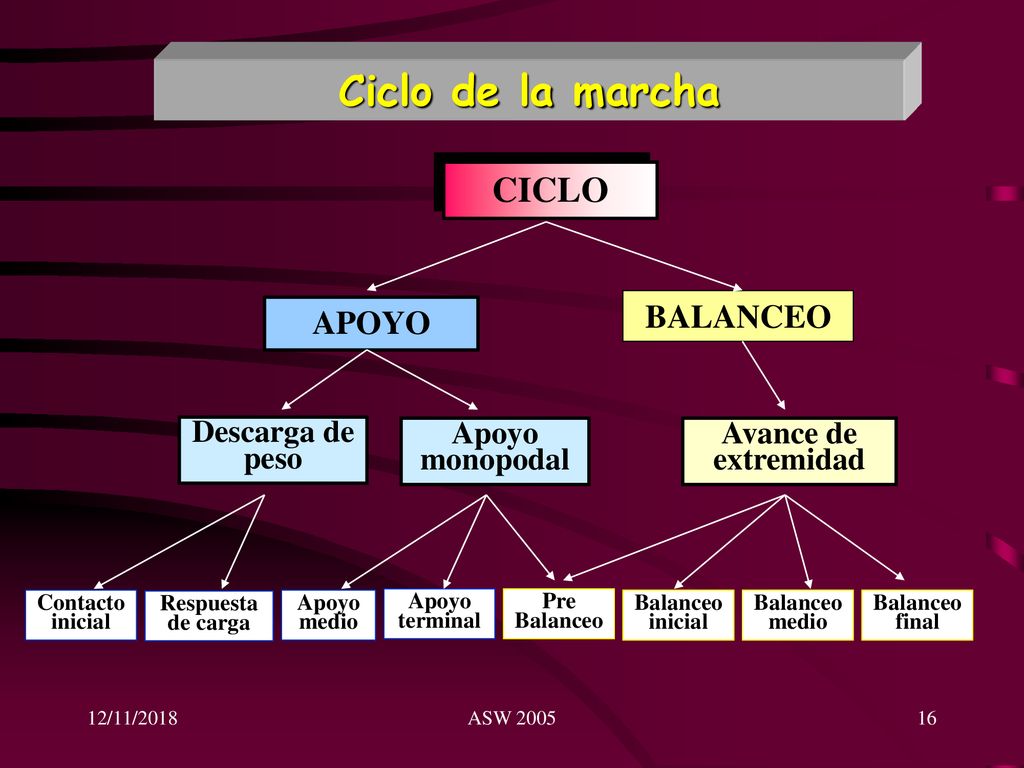

16 Ciclo de la marcha CICLO BALANCEO APOYO Descarga de peso
Apoyo monopodal Avance de extremidad Contacto inicial Respuesta de carga Apoyo medio Apoyo terminal Pre Balanceo Balanceo inicial Balanceo medio Balanceo final 12/11/2018 ASW 2005

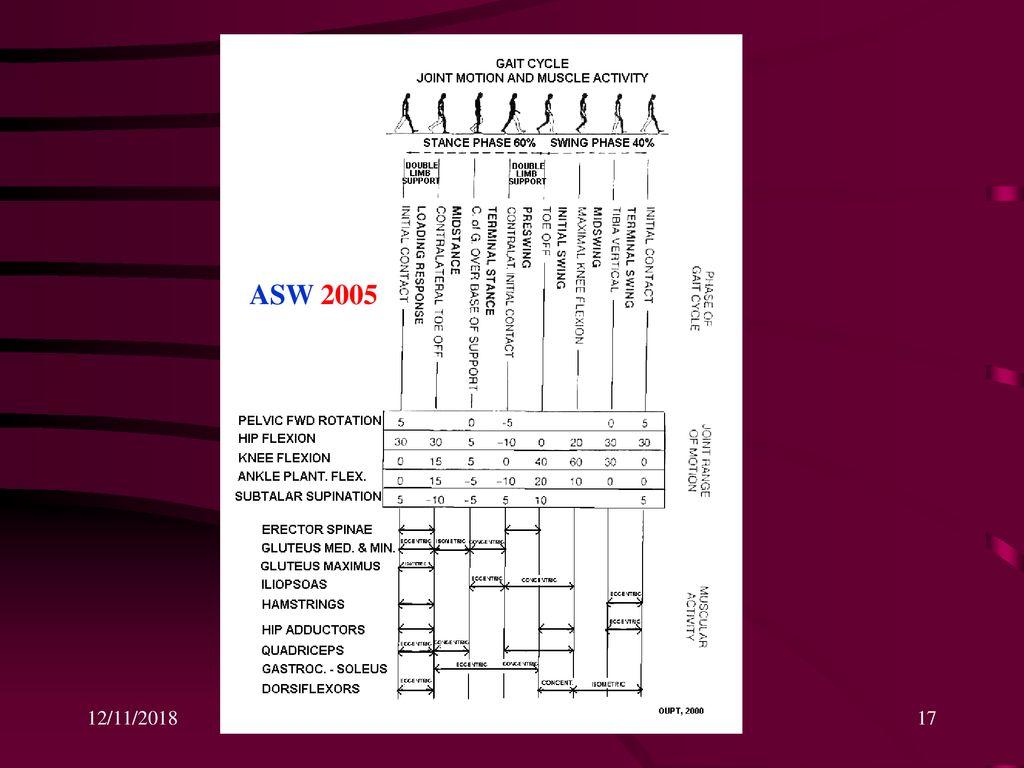

17 ASW 2005 12/11/2018 ASW 2005
