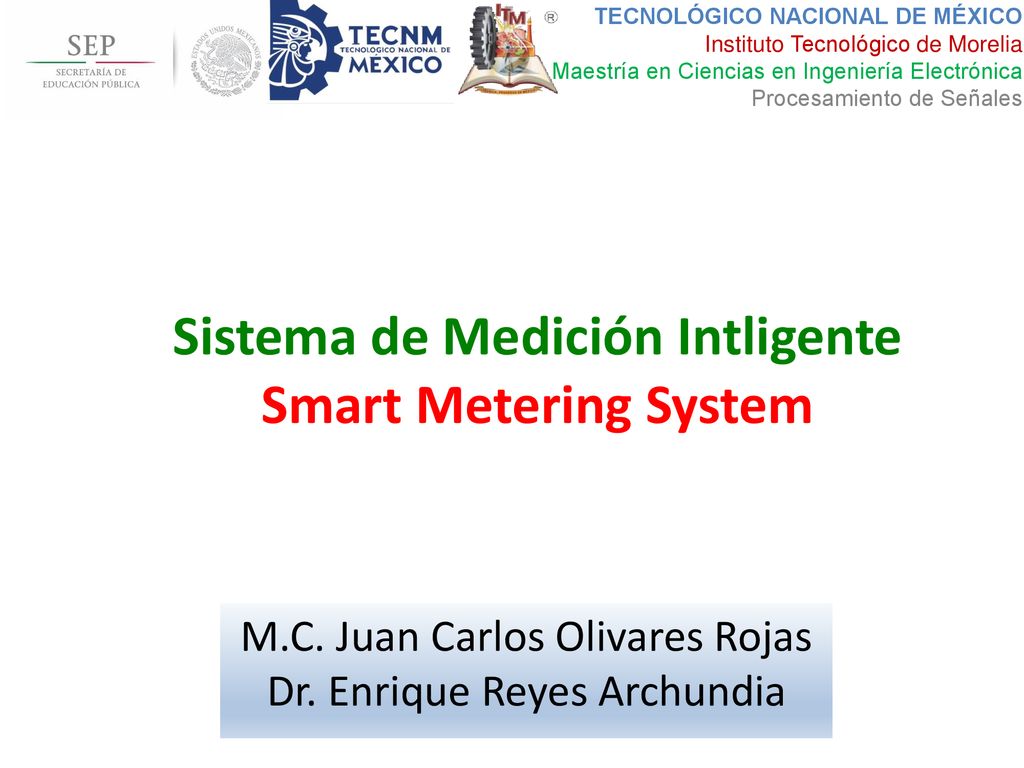

1 Sistema de Medición Intligente
Smart Metering System M.C. Juan Carlos Olivares Rojas Dr. Enrique Reyes Archundia 1

2 SG

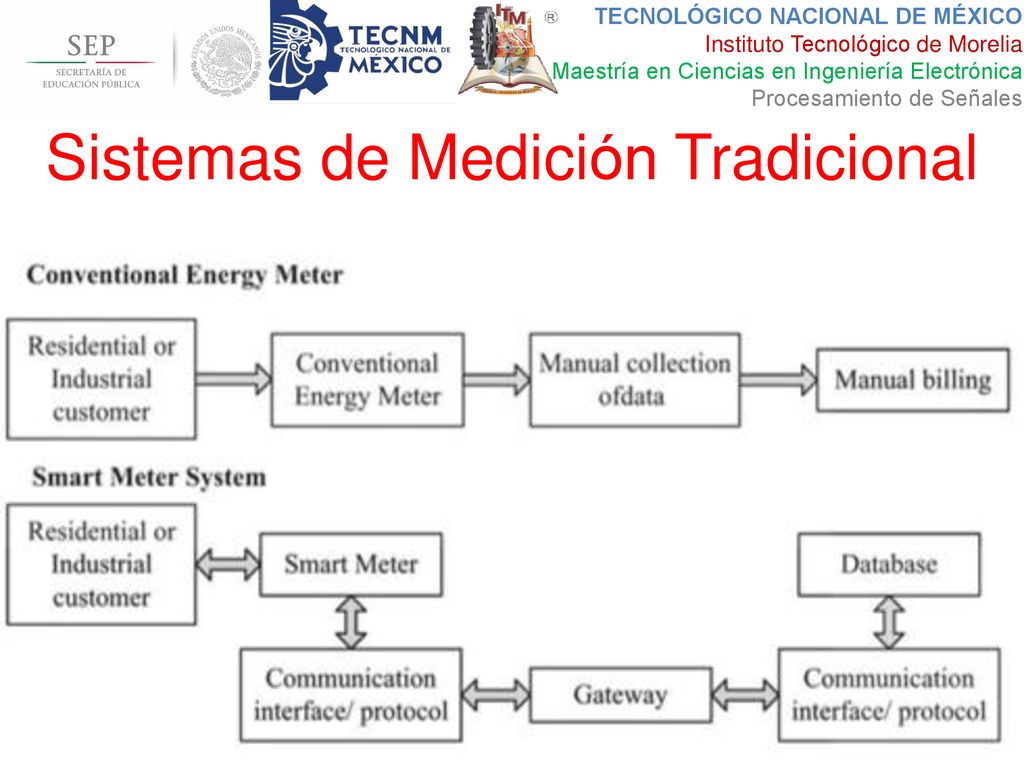

3 Sistemas de Medición Tradicional

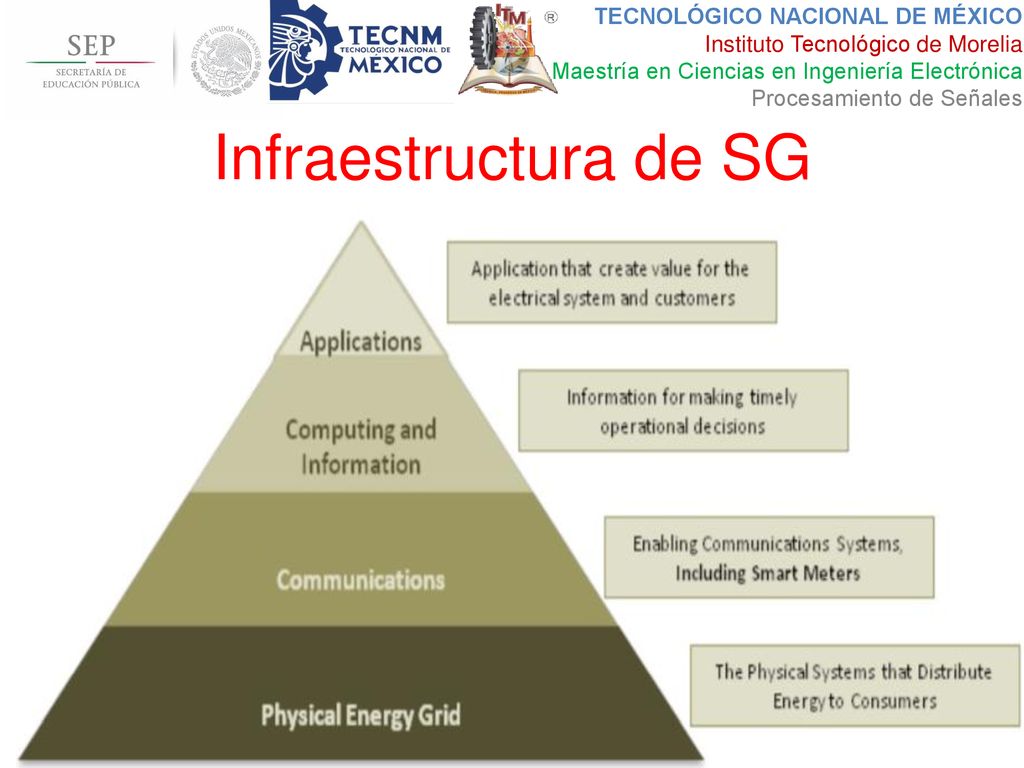

4 Infraestructura de SG

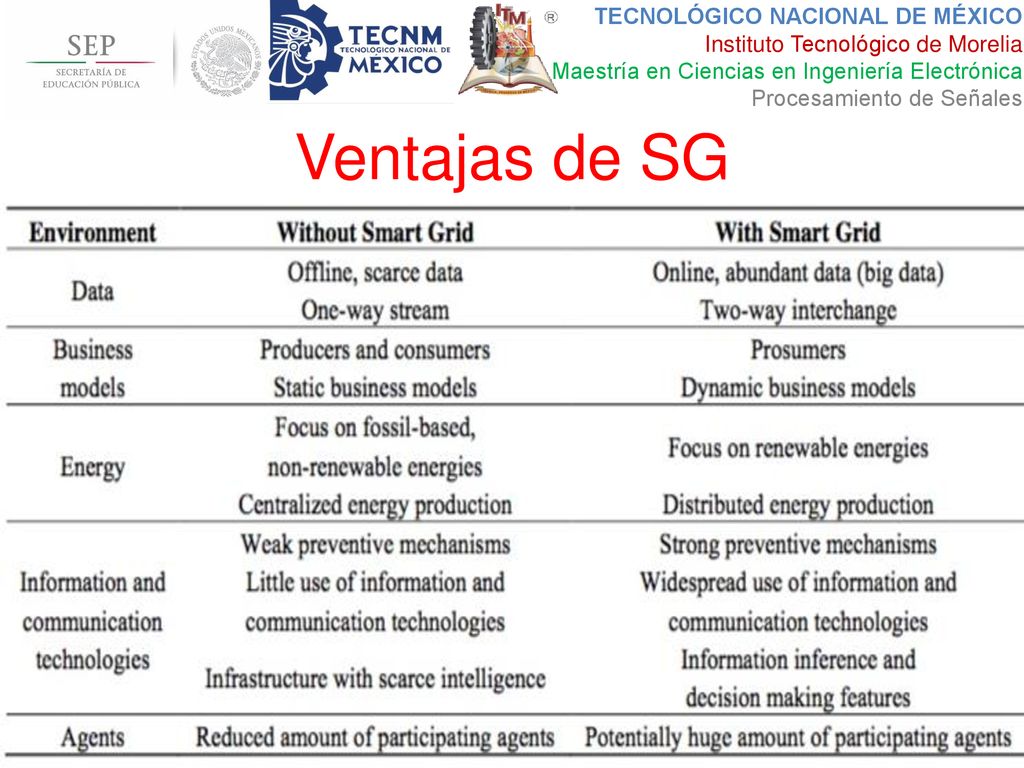

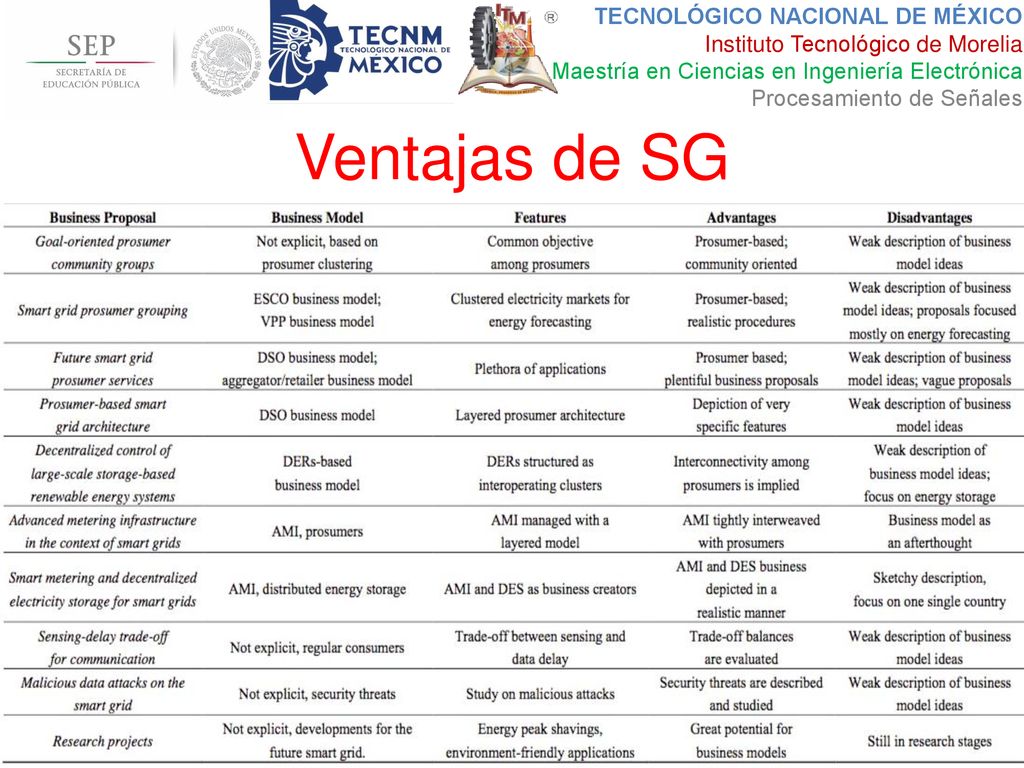

5 Ventajas de SG

6 Ventajas de SG

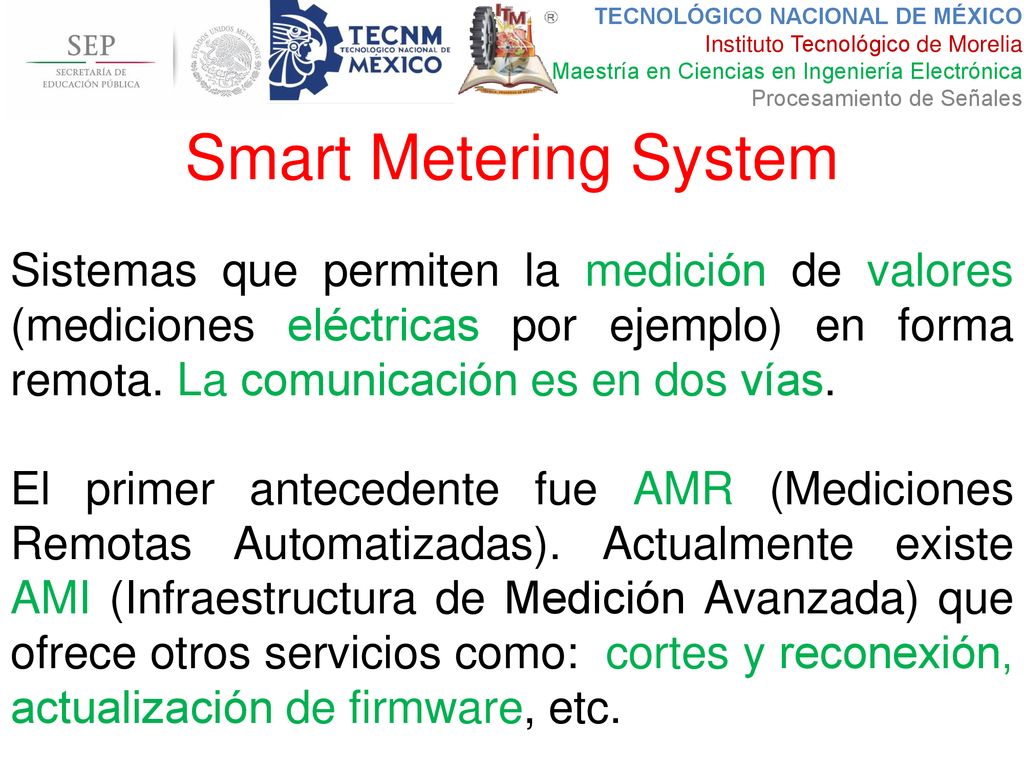

7 Smart Metering System Sistemas que permiten la medición de valores (mediciones eléctricas por ejemplo) en forma remota. La comunicación es en dos vías. El primer antecedente fue AMR (Mediciones Remotas Automatizadas). Actualmente existe AMI (Infraestructura de Medición Avanzada) que ofrece otros servicios como: cortes y reconexión, actualización de firmware, etc.

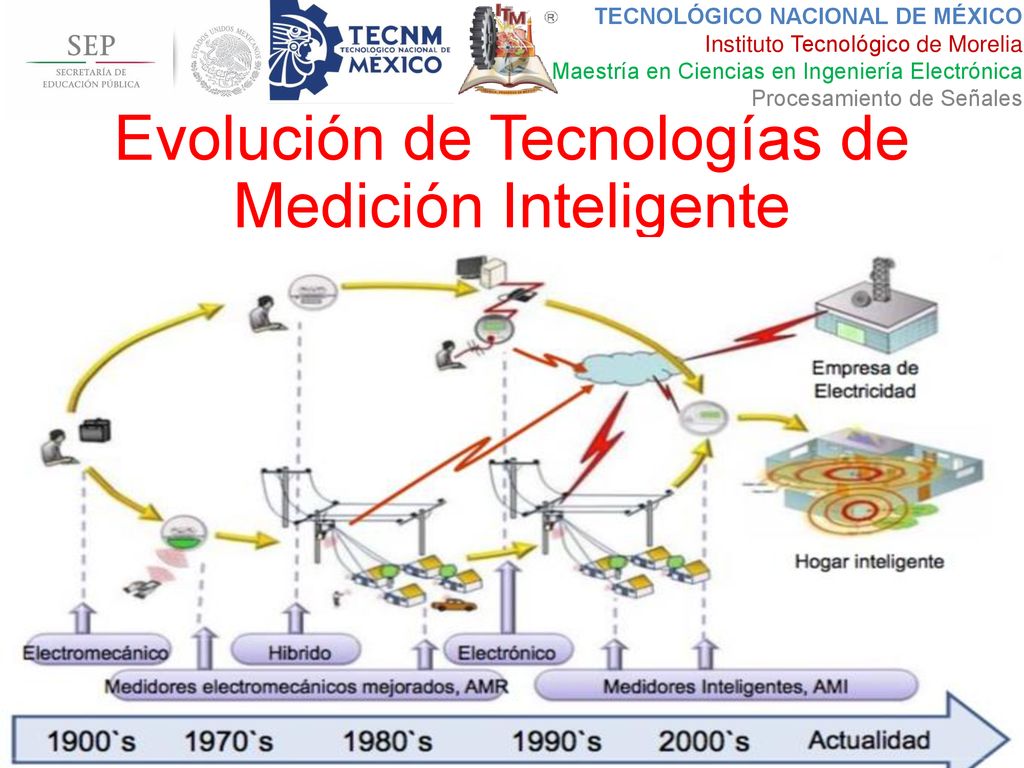

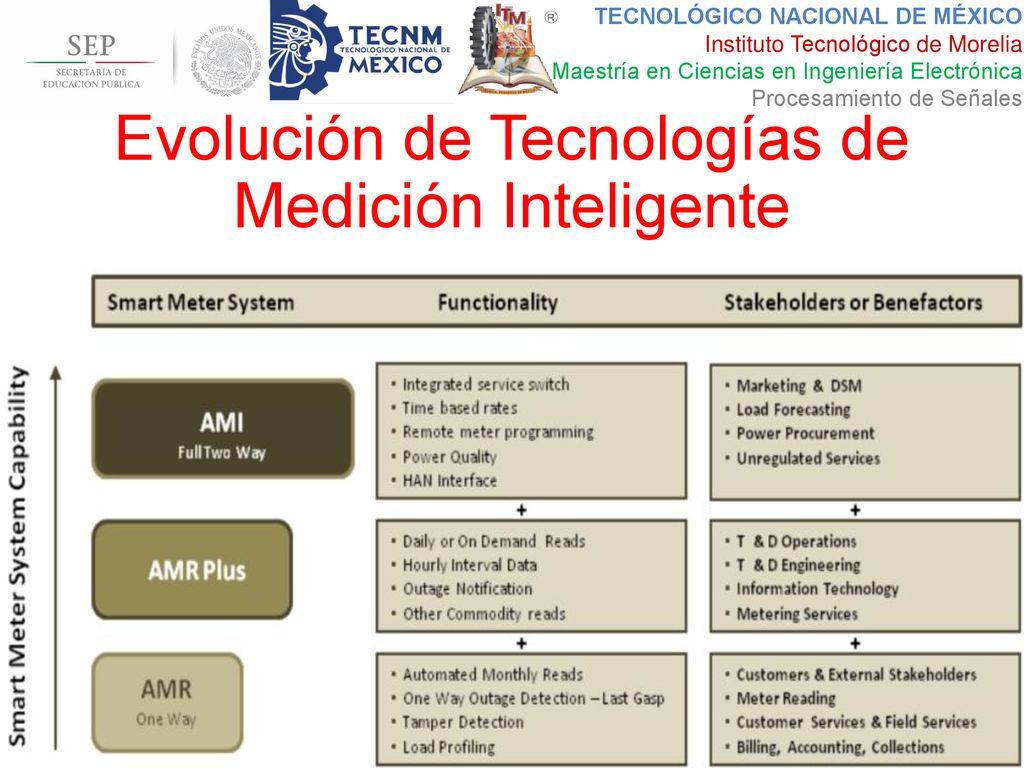

8 Evolución de Tecnologías de Medición Inteligente

9 Evolución de Tecnologías de Medición Inteligente

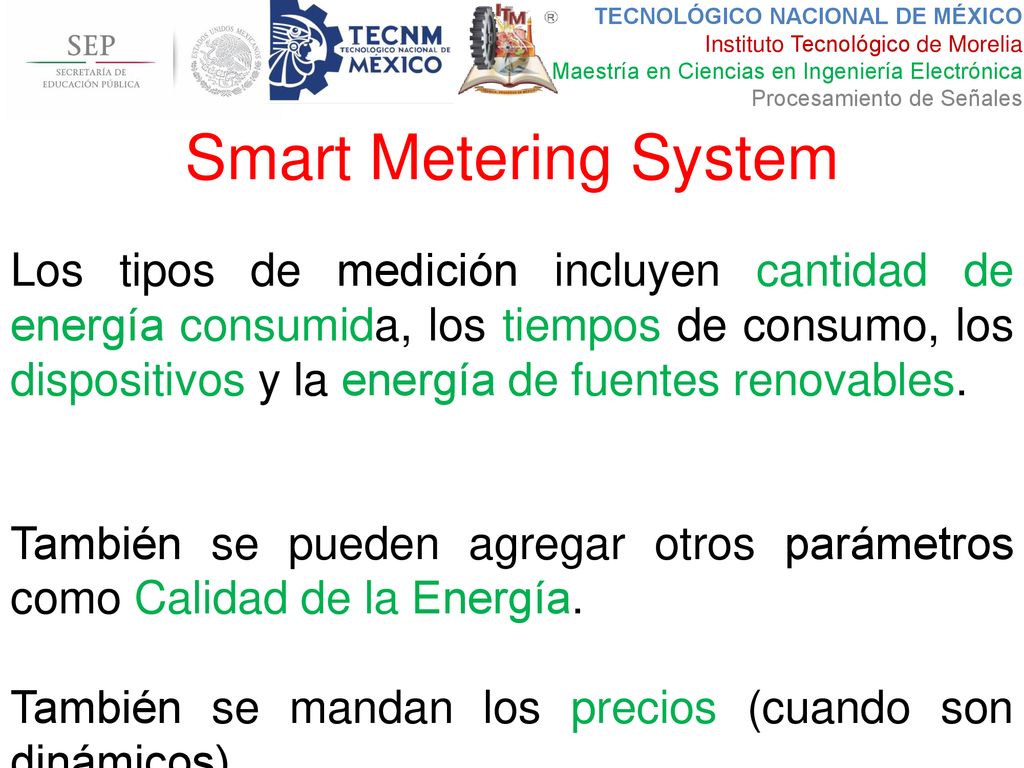

10 Smart Metering System Los tipos de medición incluyen cantidad de energía consumida, los tiempos de consumo, los dispositivos y la energía de fuentes renovables. También se pueden agregar otros parámetros como Calidad de la Energía. También se mandan los precios (cuando son dinámicos).

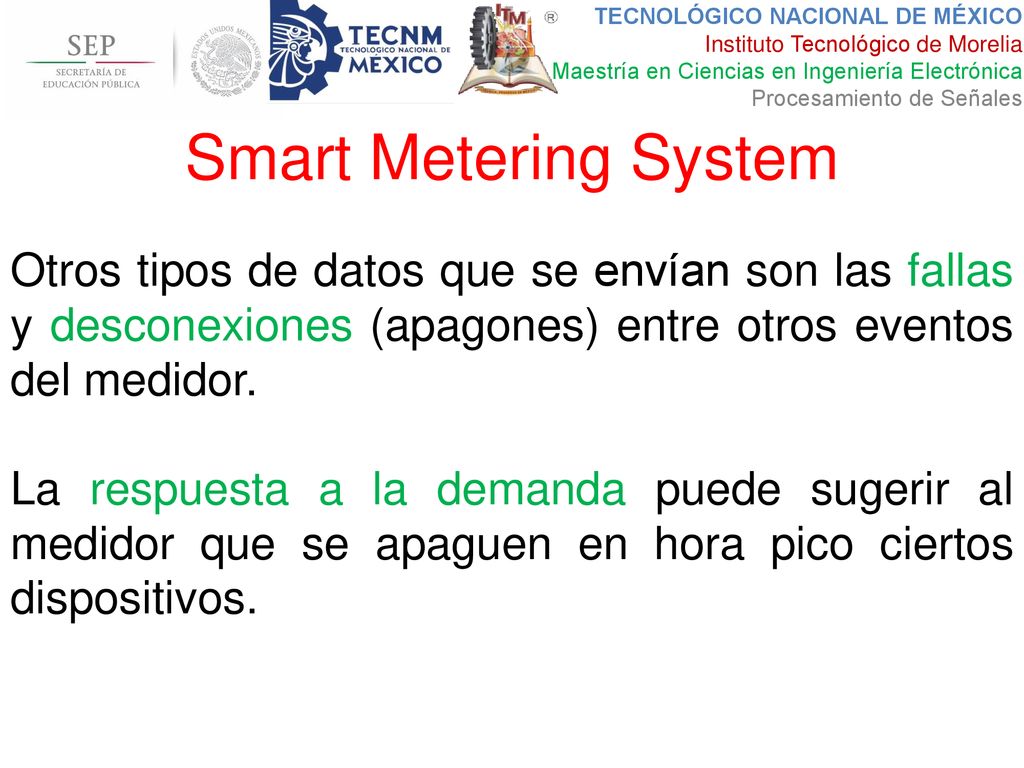

11 Smart Metering System Otros tipos de datos que se envían son las fallas y desconexiones (apagones) entre otros eventos del medidor. La respuesta a la demanda puede sugerir al medidor que se apaguen en hora pico ciertos dispositivos.

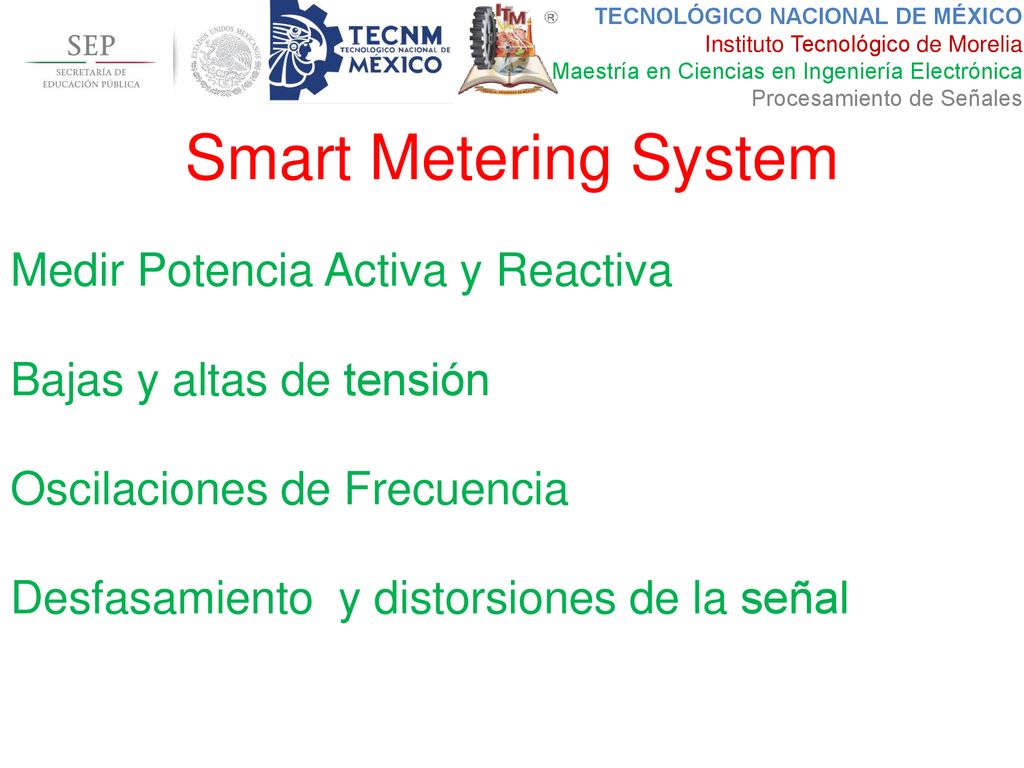

12 Smart Metering System Medir Potencia Activa y Reactiva
Bajas y altas de tensión Oscilaciones de Frecuencia Desfasamiento y distorsiones de la señal

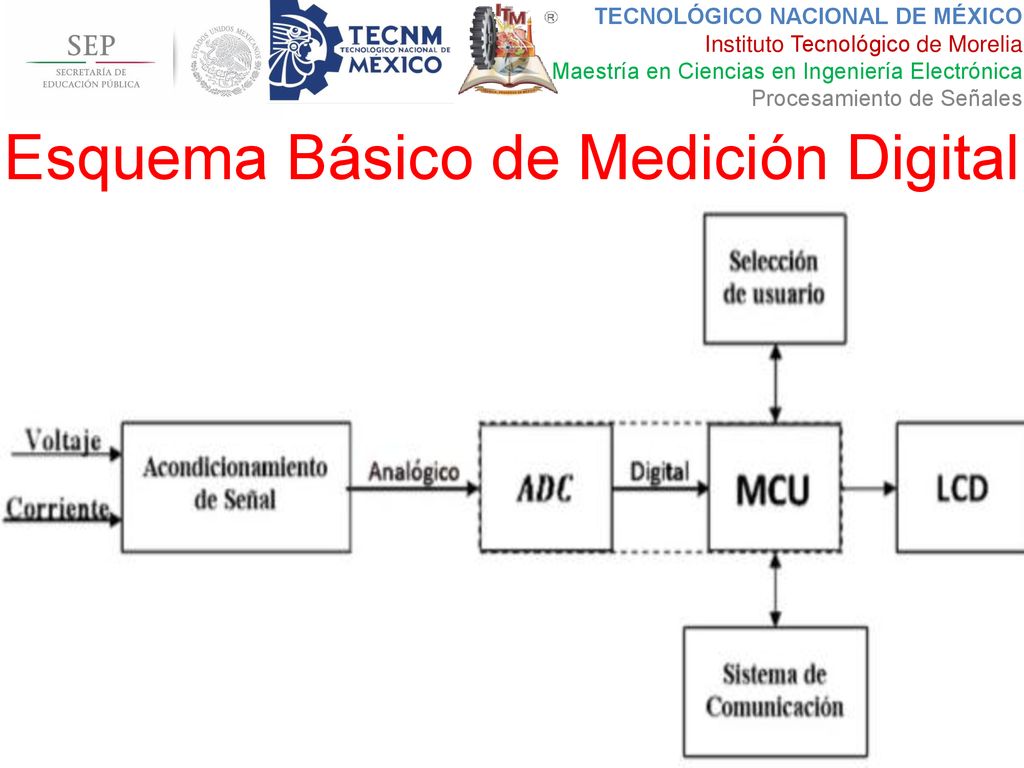

13 Esquema Básico de Medición Digital

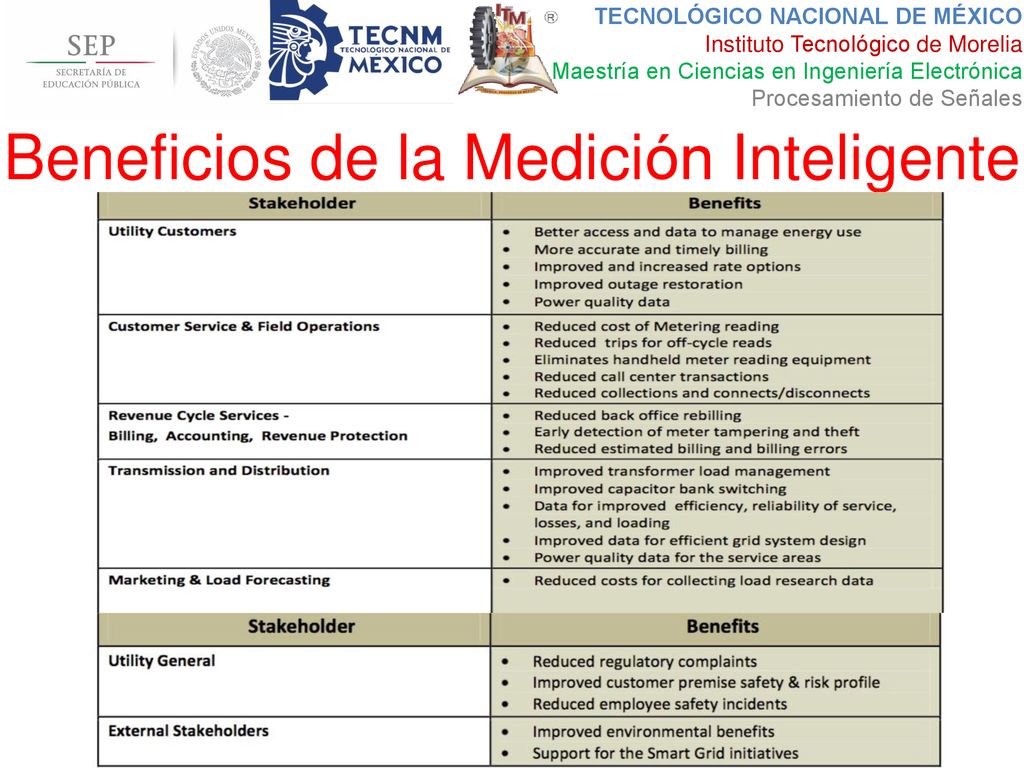

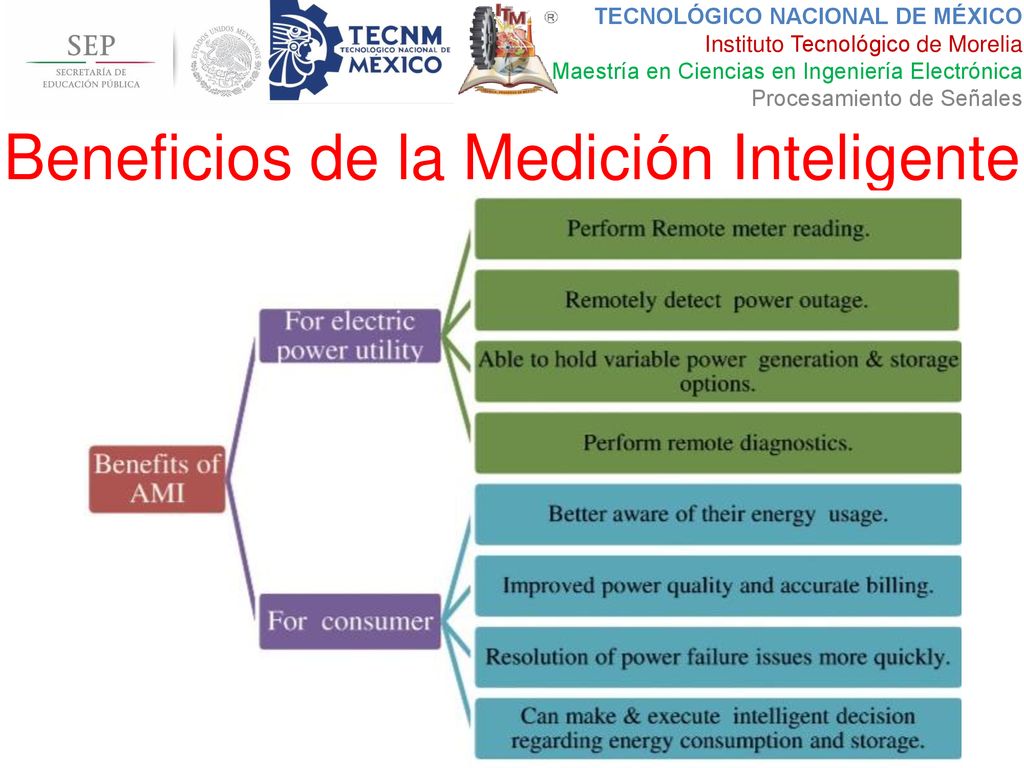

14 Beneficios de la Medición Inteligente

15 Beneficios de la Medición Inteligente

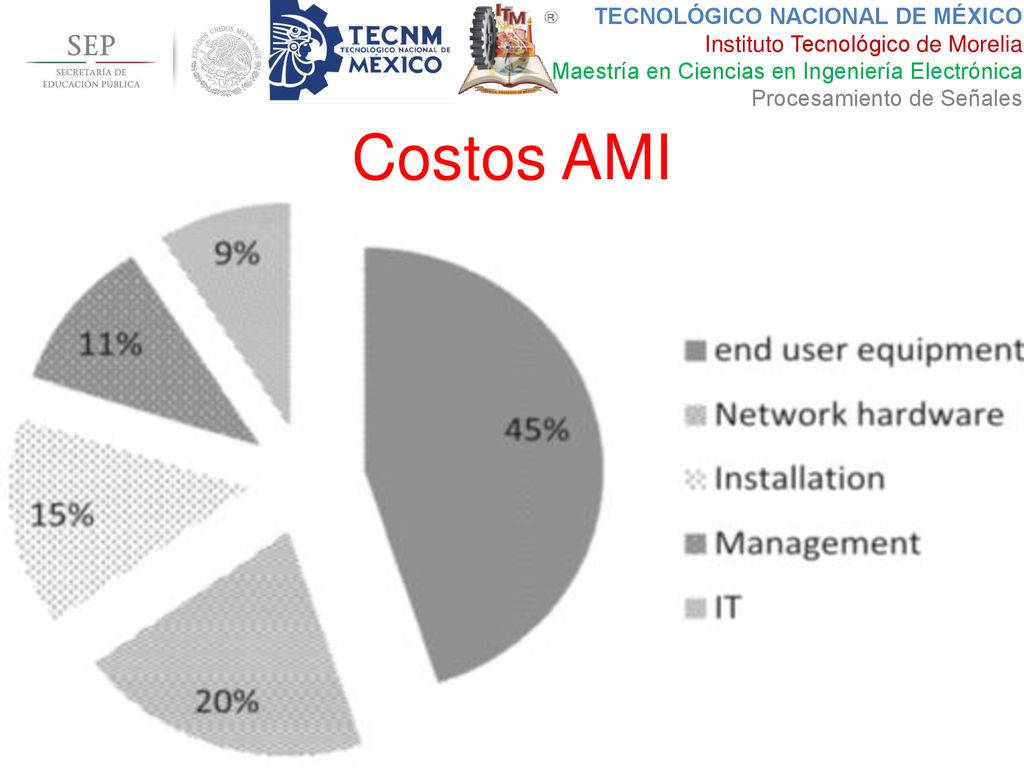

16 Costos AMI

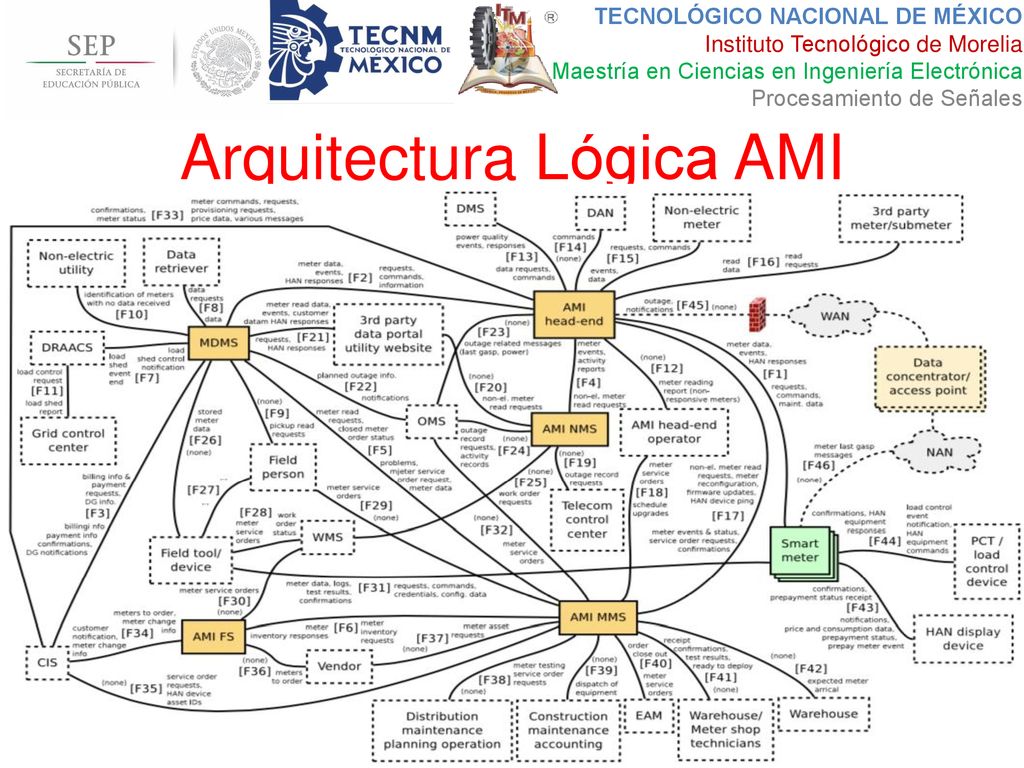

17 Arquitectura Lógica AMI

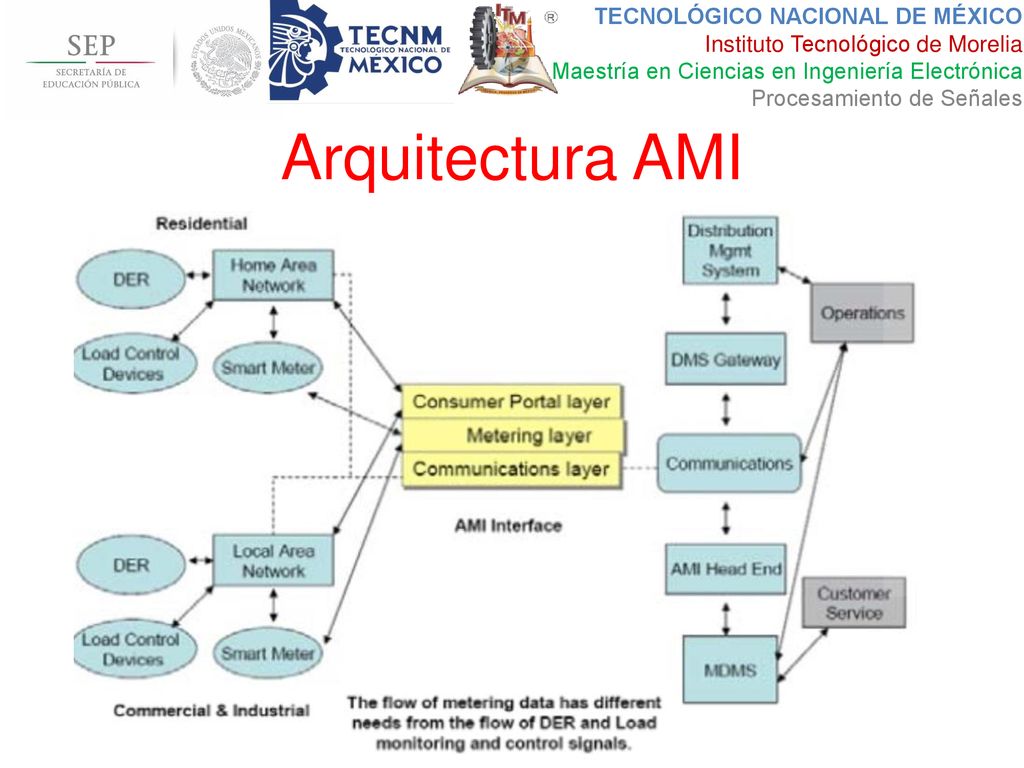

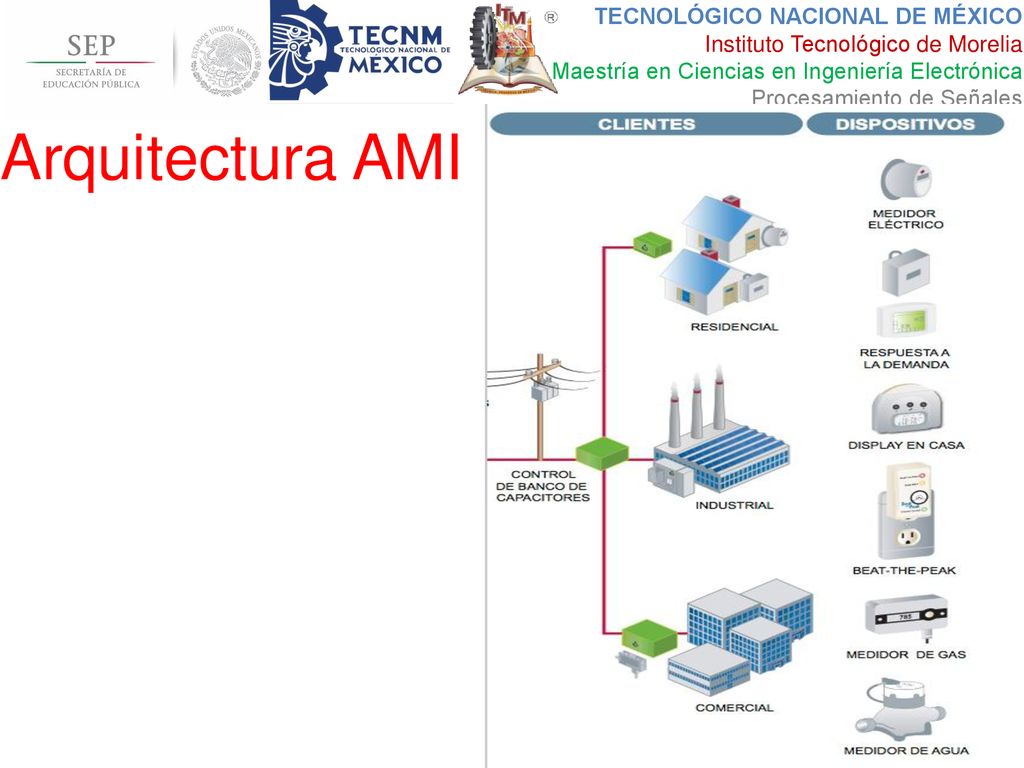

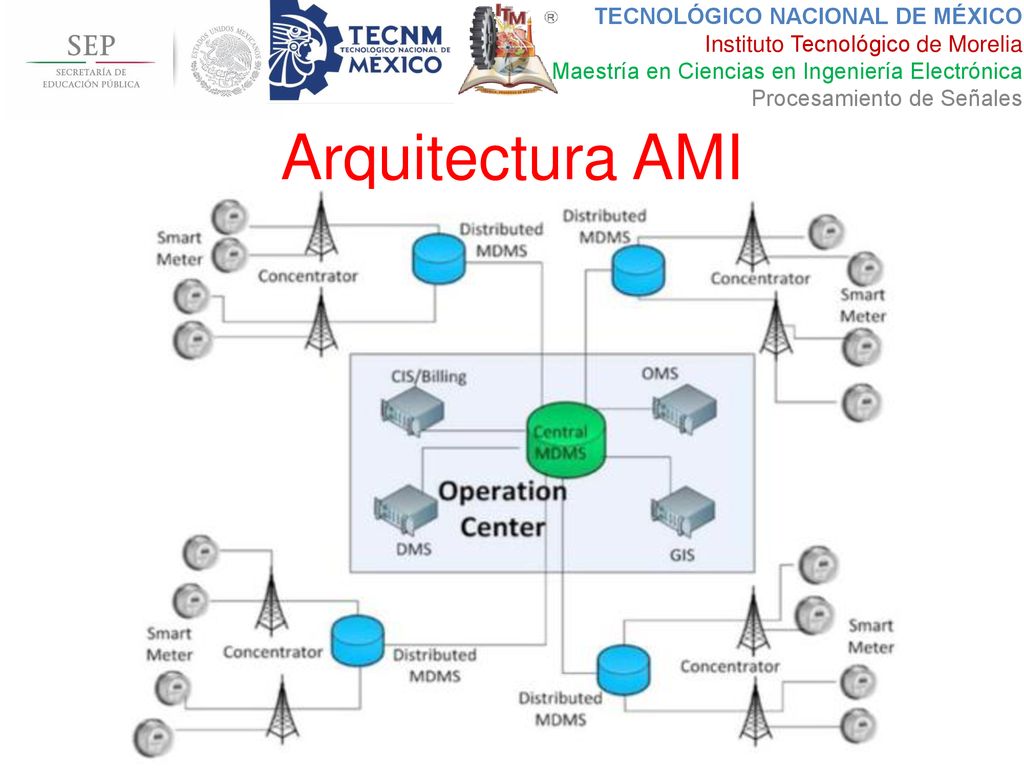

18 Arquitectura AMI

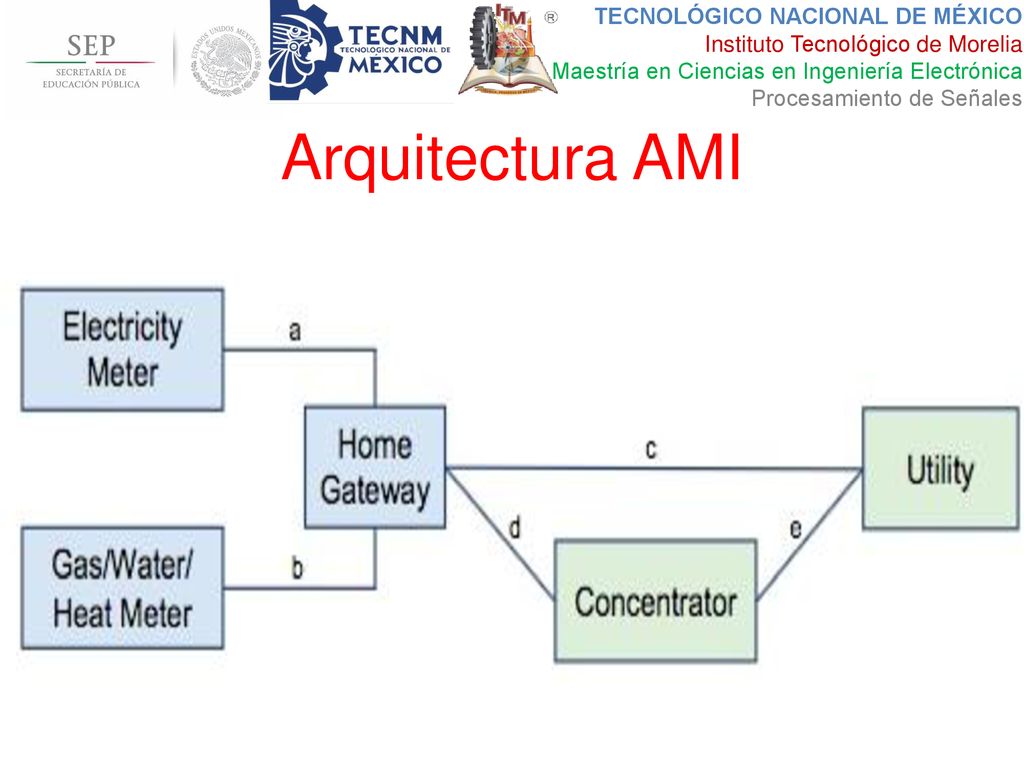

19 Arquitectura AMI

20 Arquitectura AMI

21 Arquitectura AMI

22 Subsistemas SG

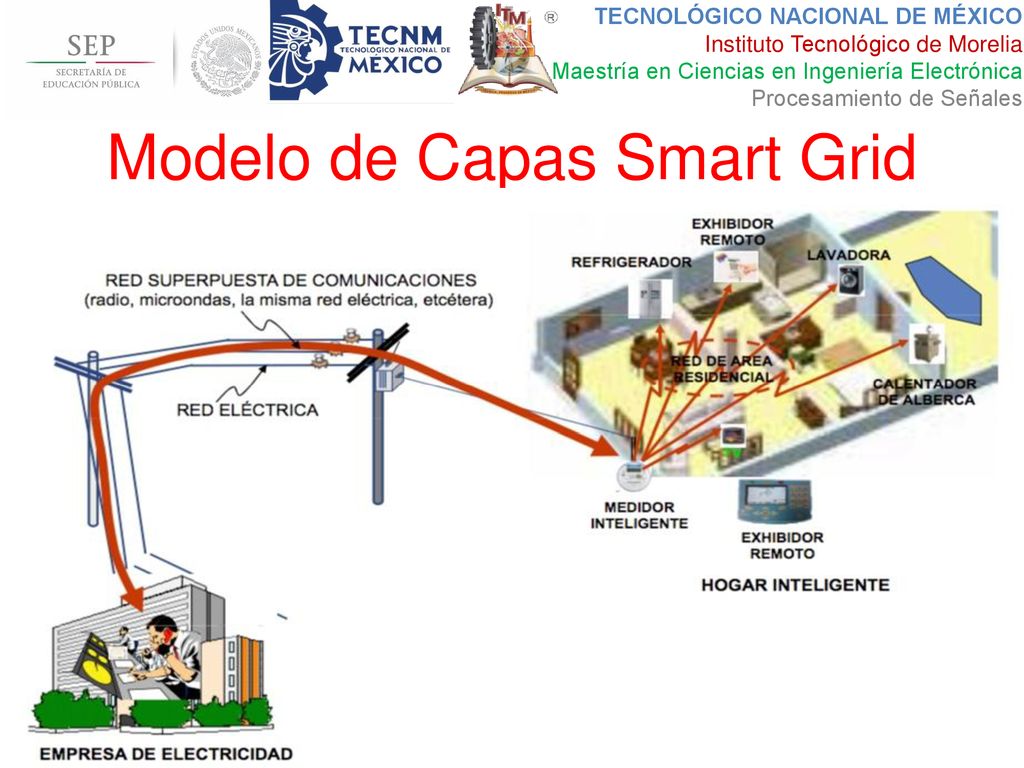

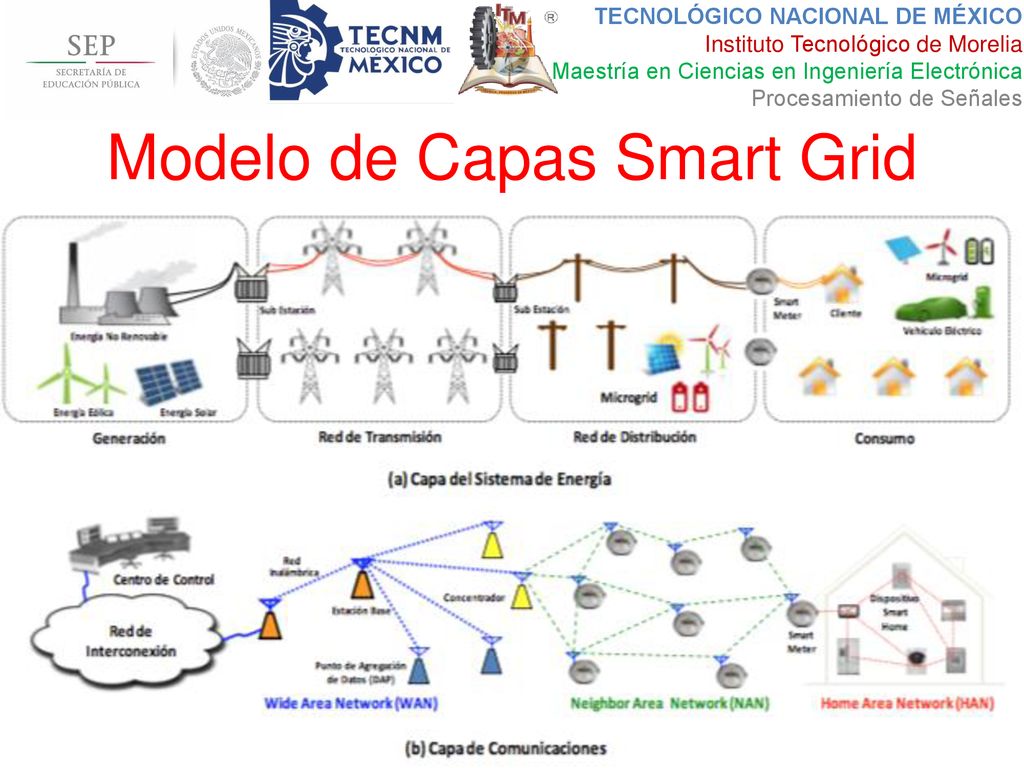

23 Modelo de Capas Smart Grid

24 Modelo de Capas Smart Grid

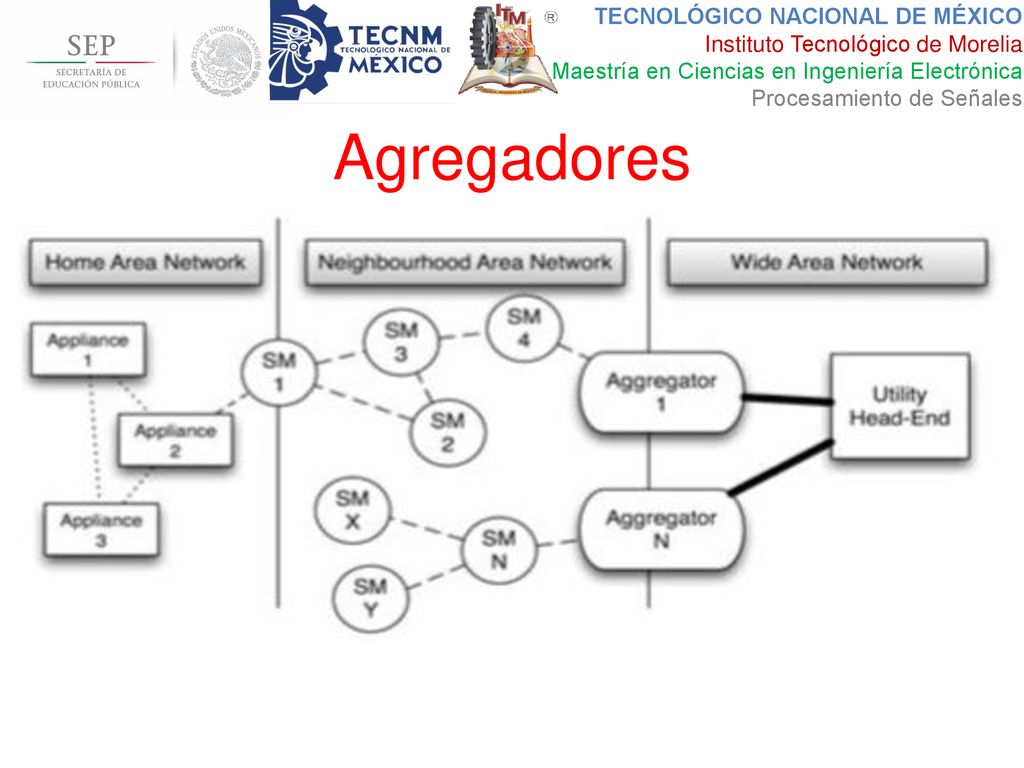

25 Agregadores

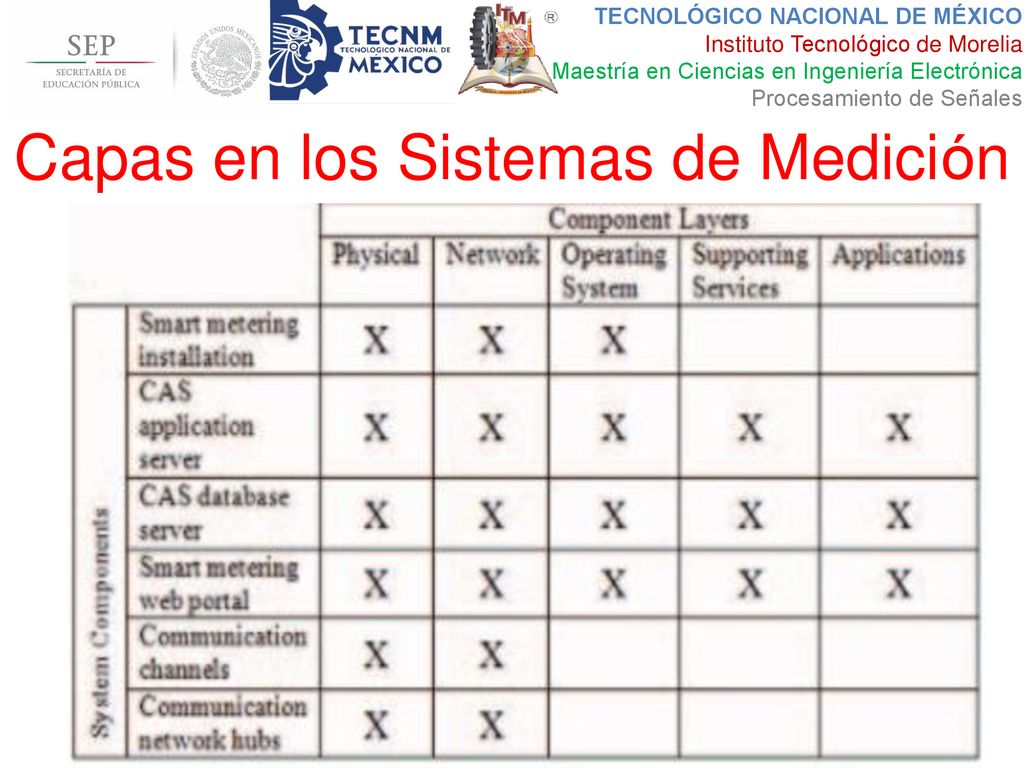

26 Capas en los Sistemas de Medición

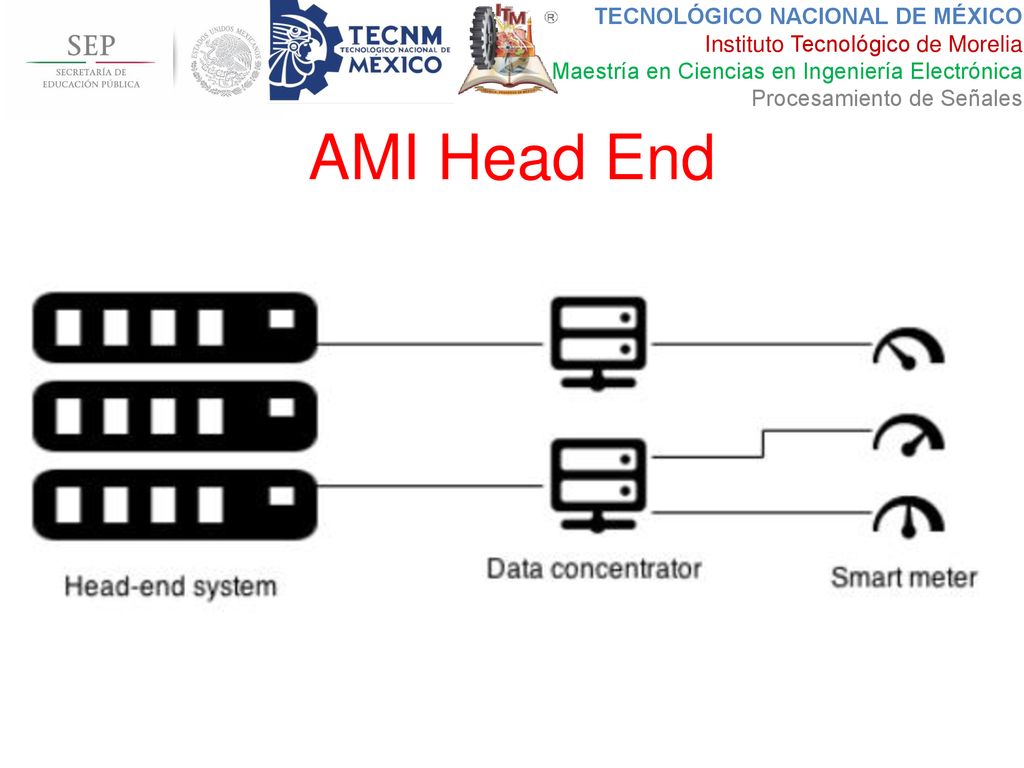

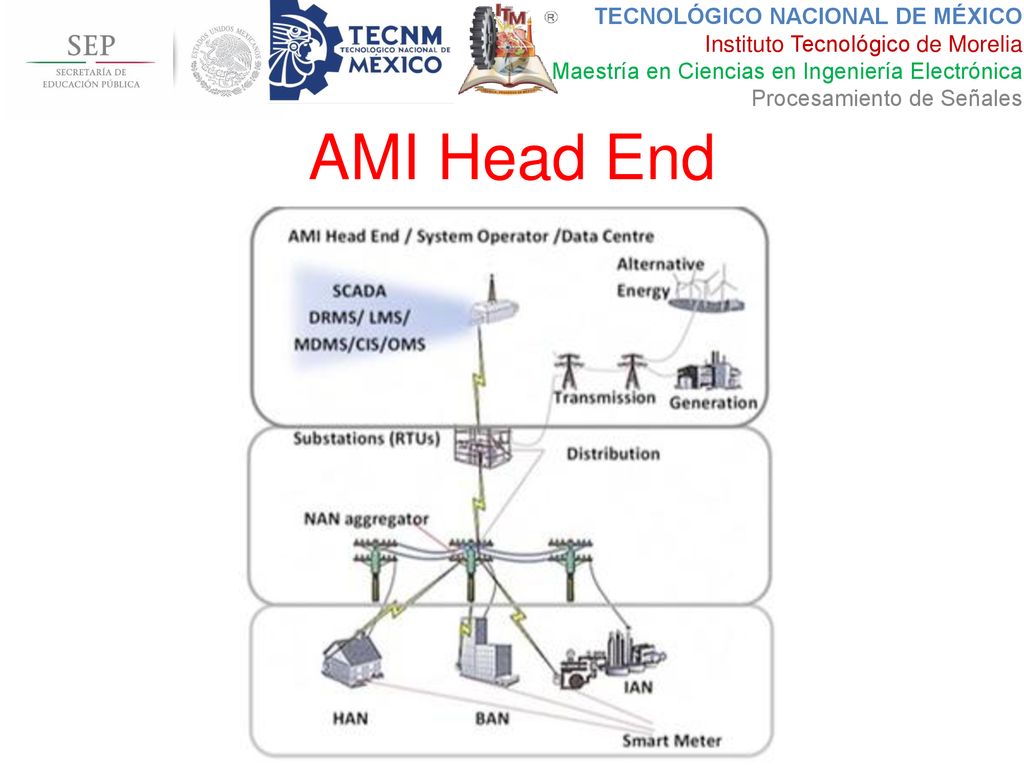

27 AMI Head End

28 AMI Head End

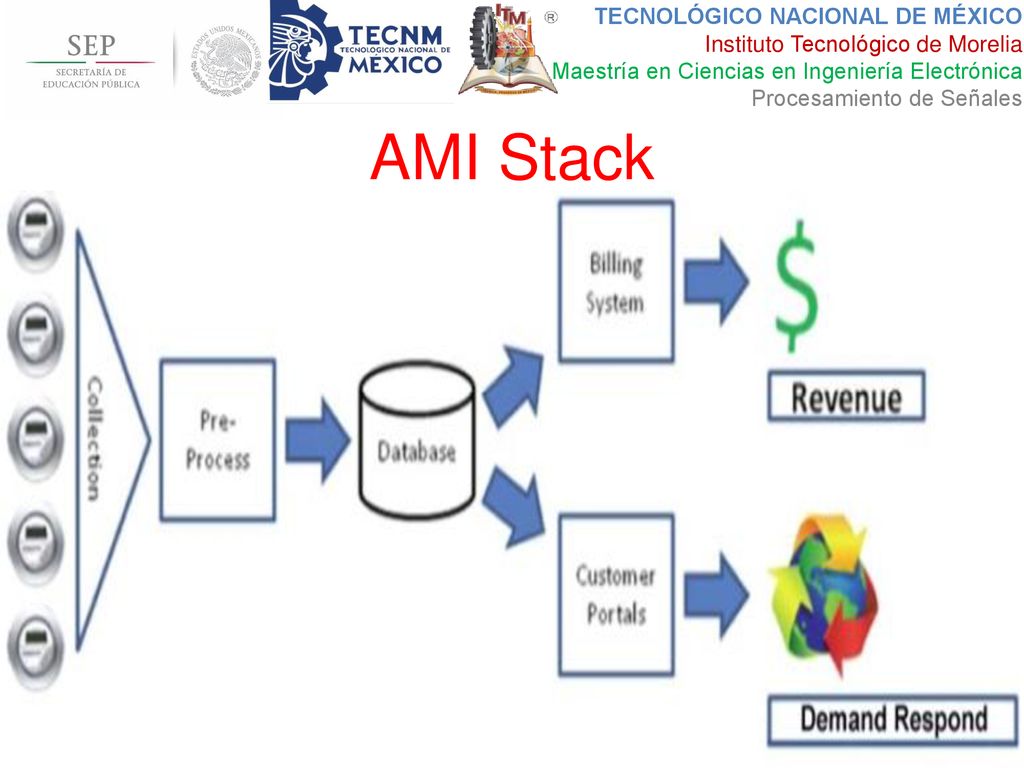

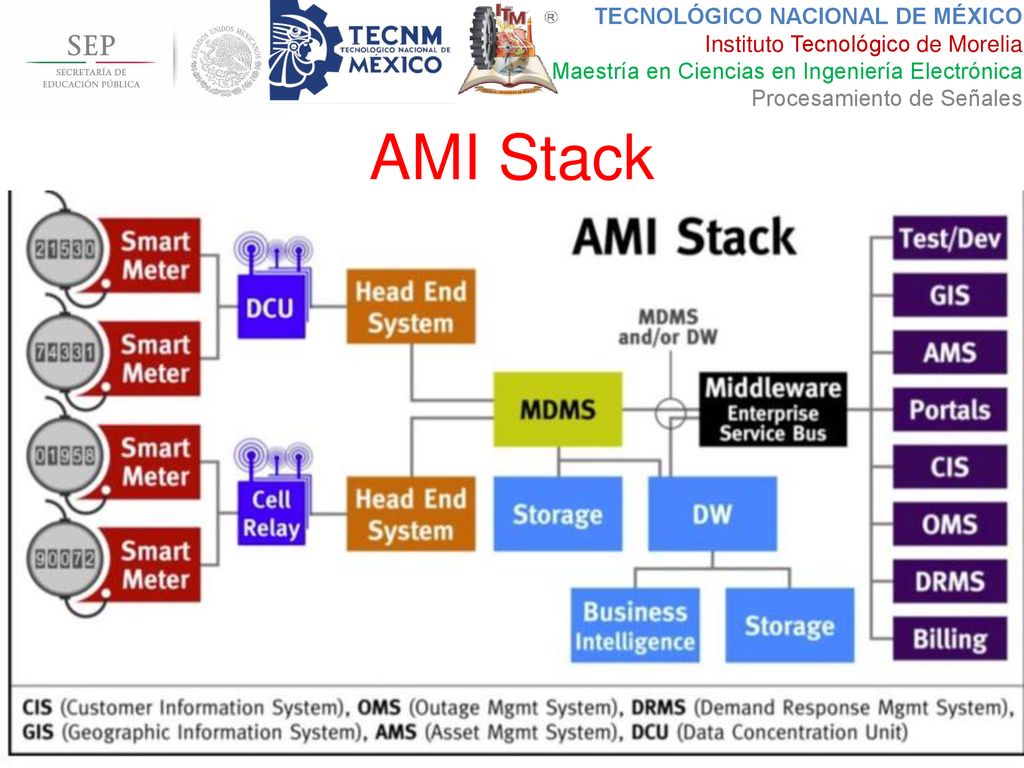

29 AMI Stack

30 AMI Stack

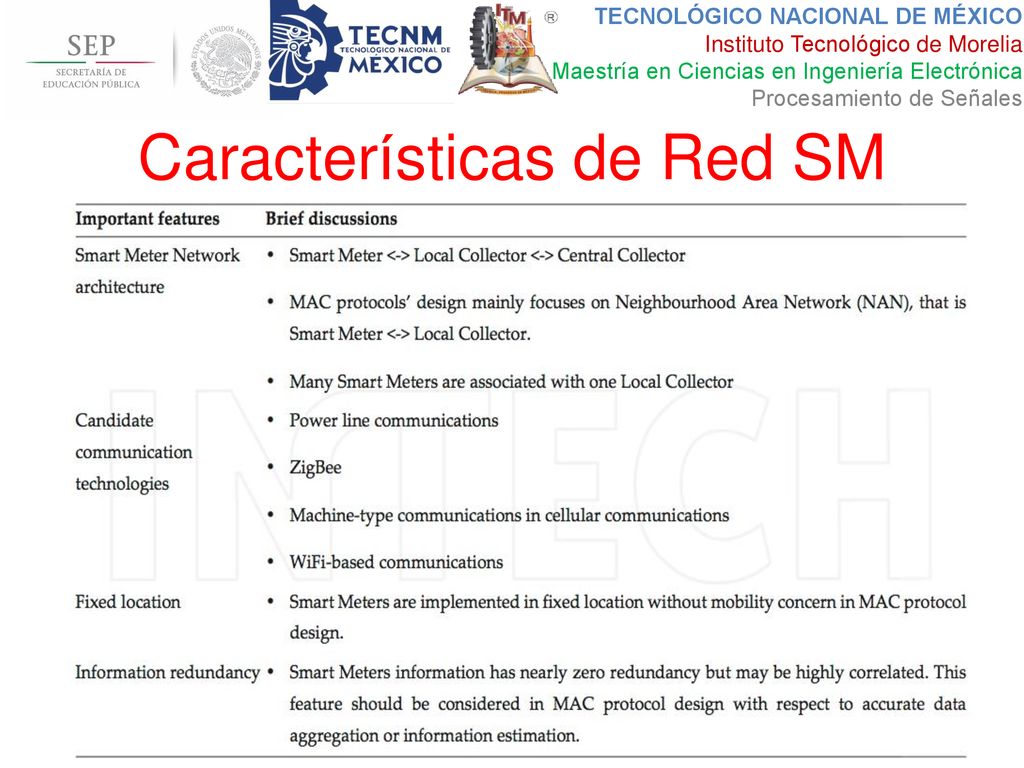

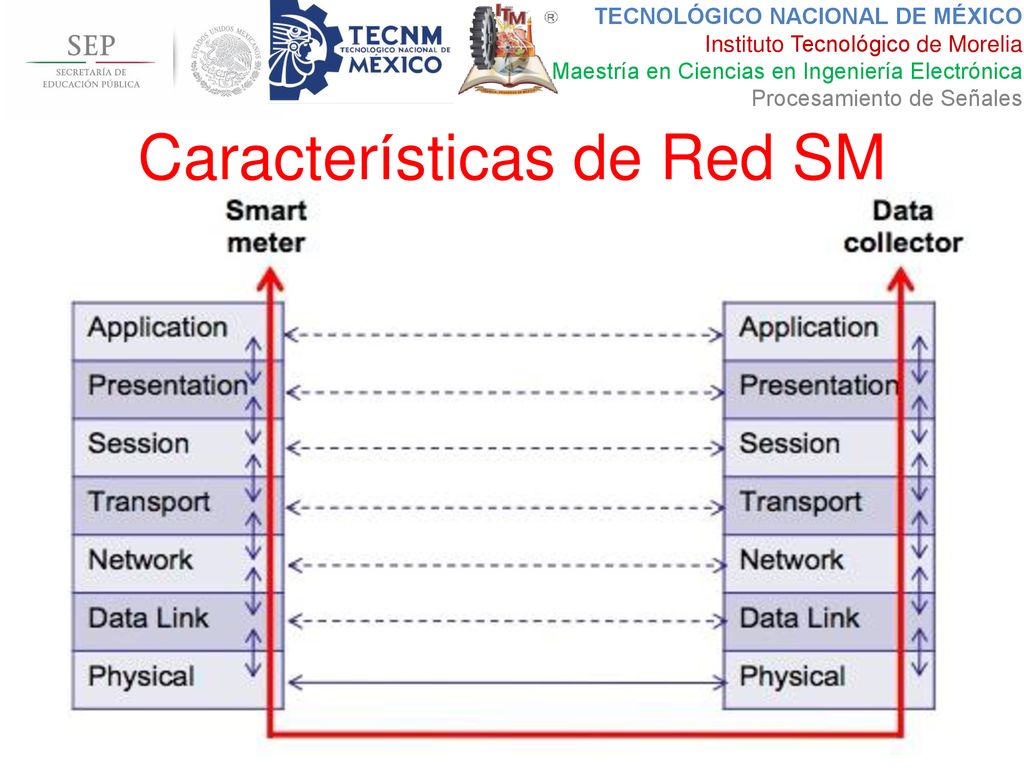

31 Características de Red SM

32 Características de Red SM

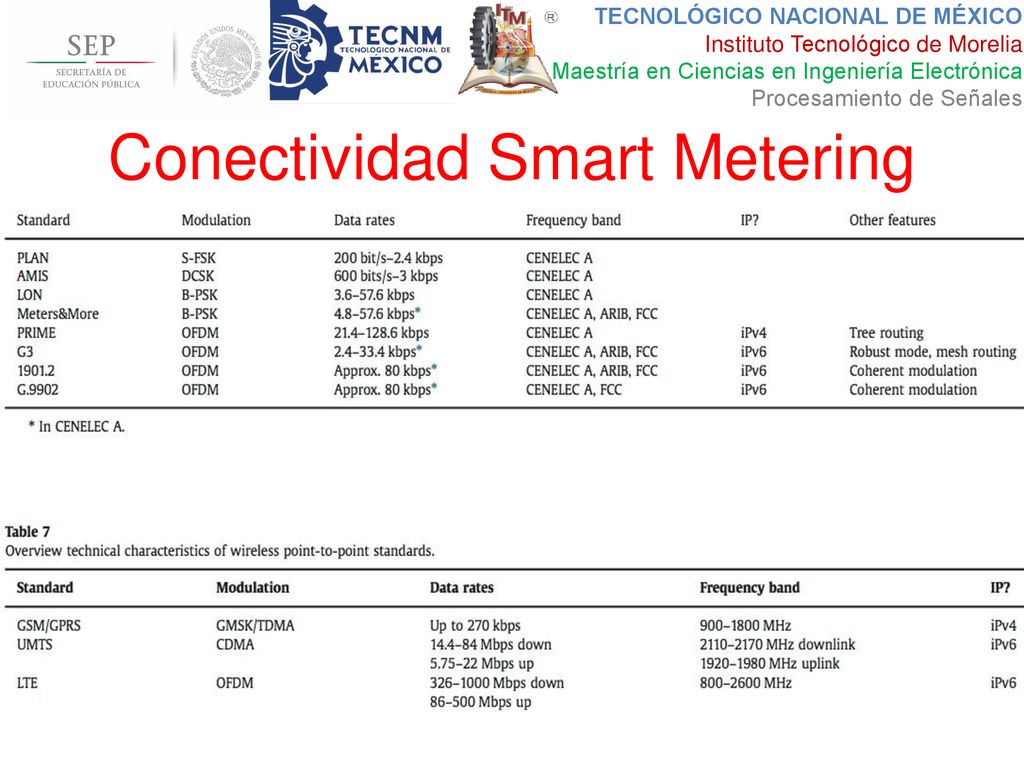

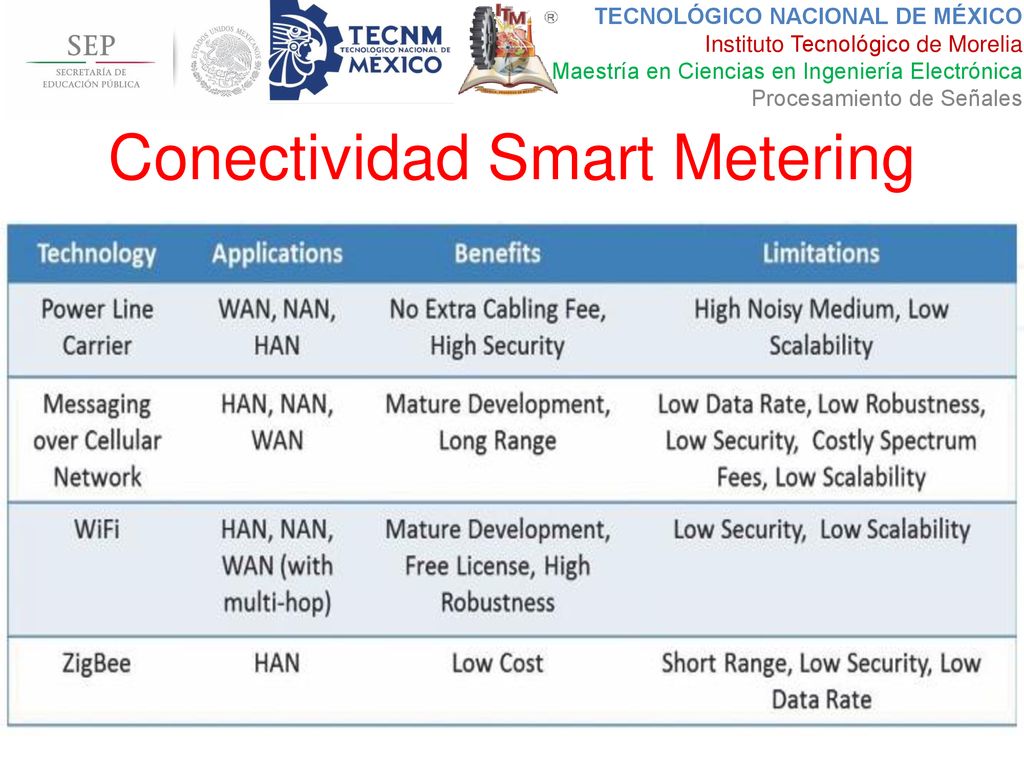

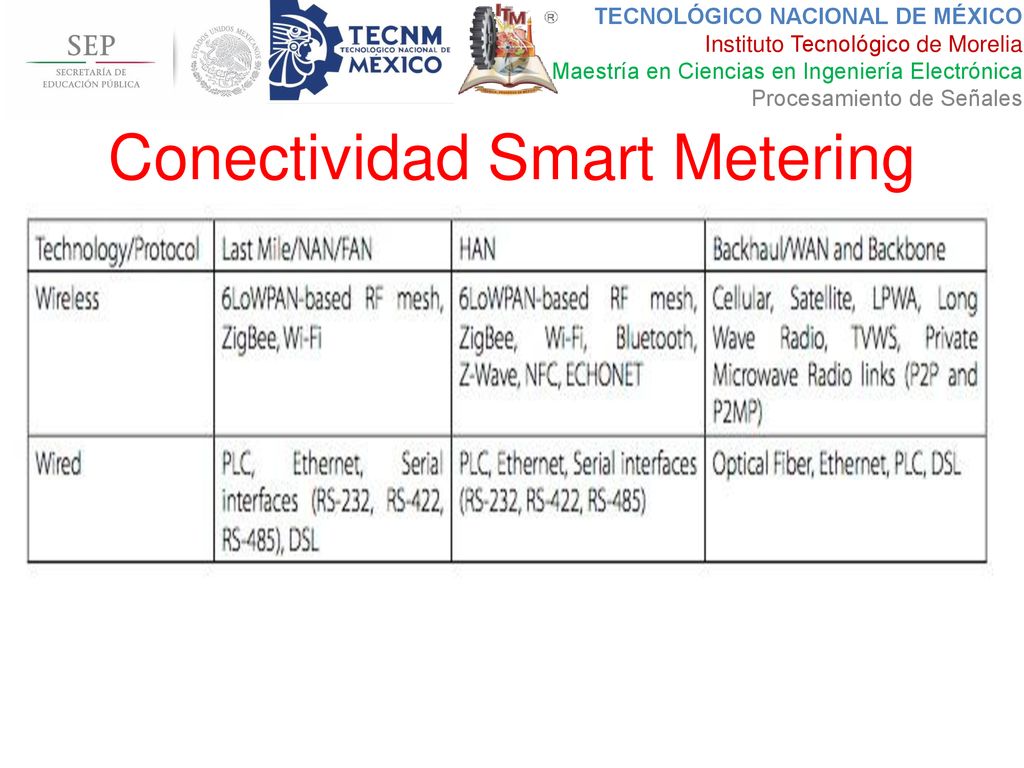

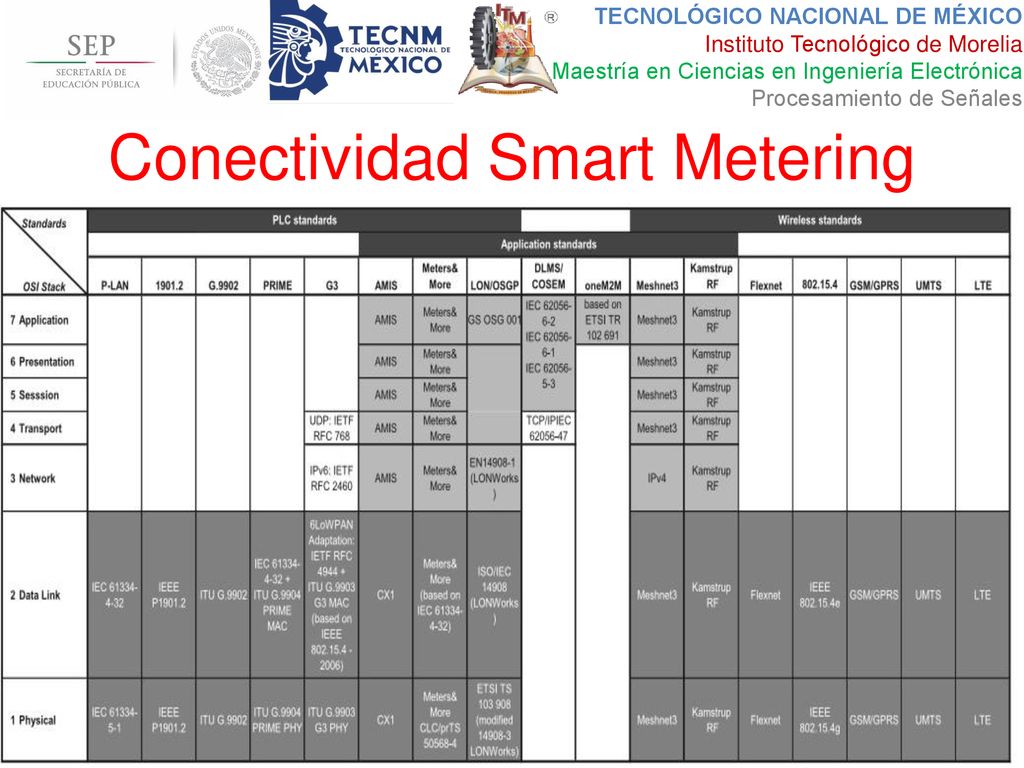

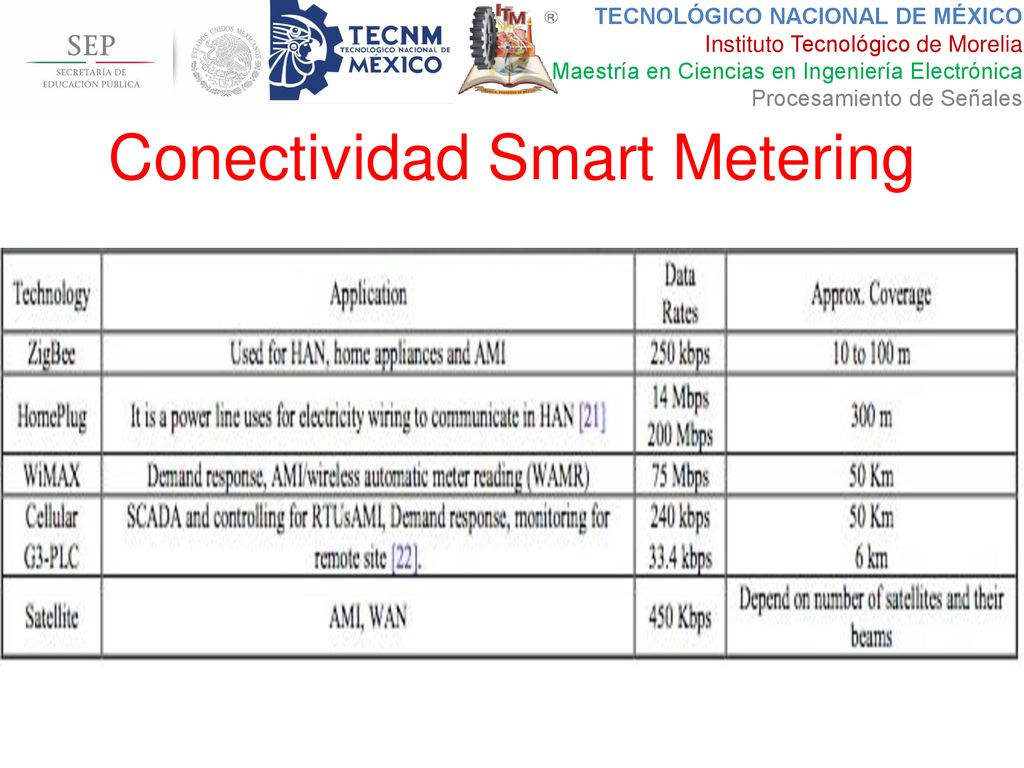

33 Conectividad Smart Metering

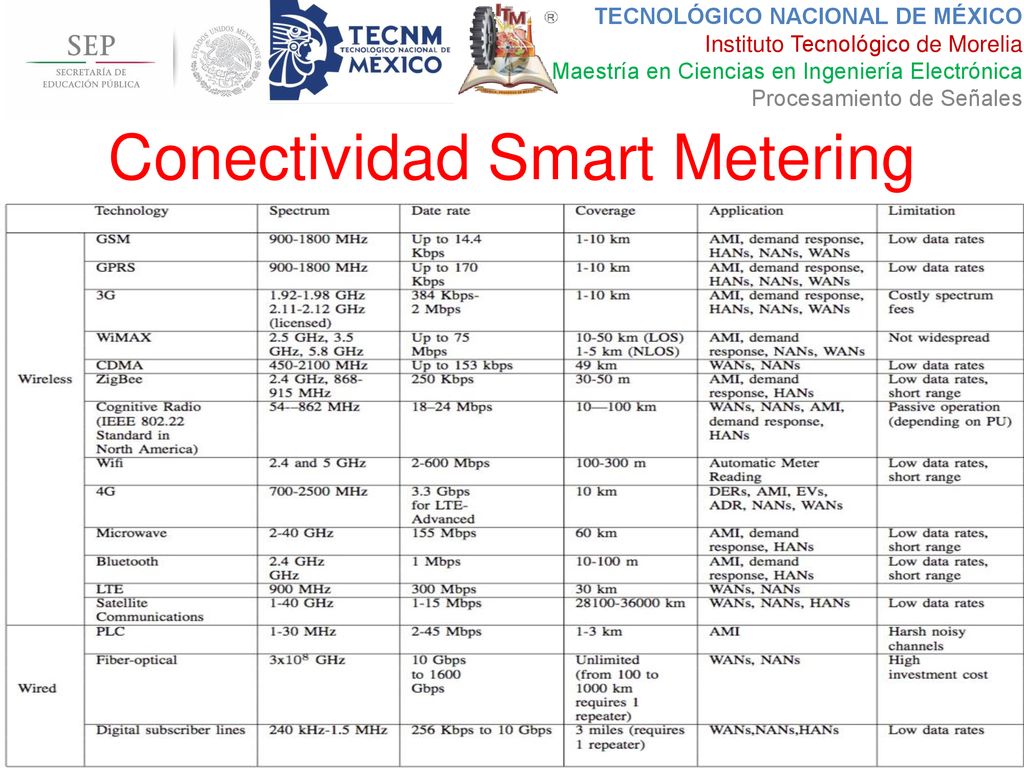

34 Conectividad Smart Metering

35 Conectividad Smart Metering

36 Conectividad Smart Metering

37 Conectividad Smart Metering

38 Conectividad Smart Metering

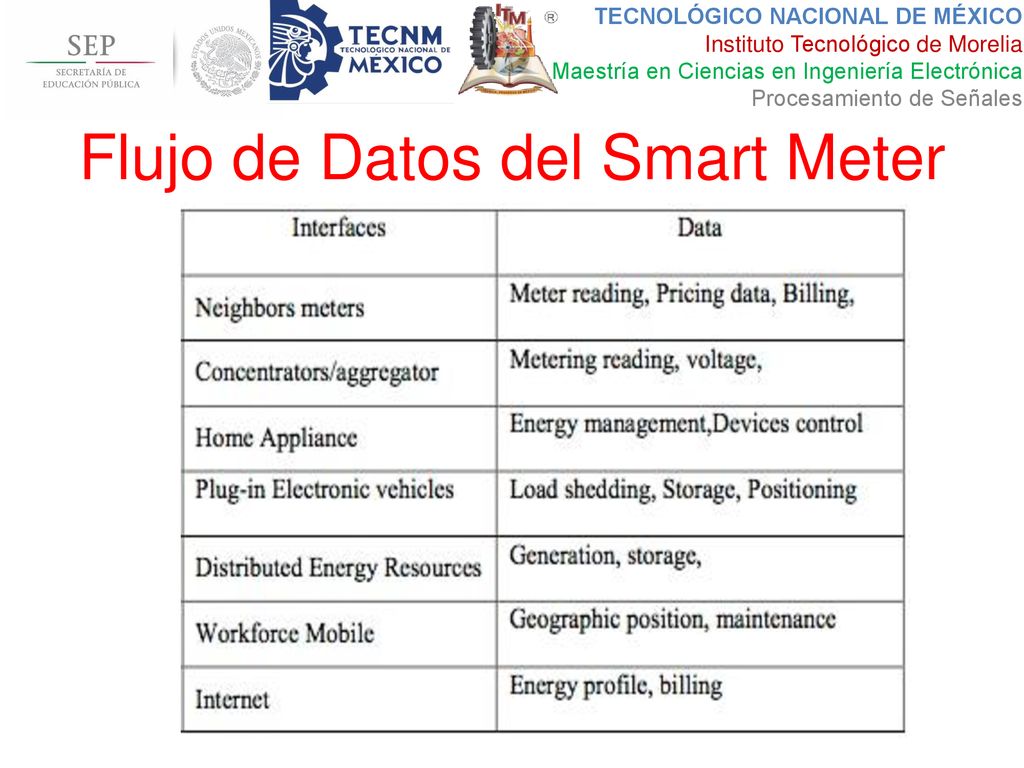

39 Flujo de Datos del Smart Meter

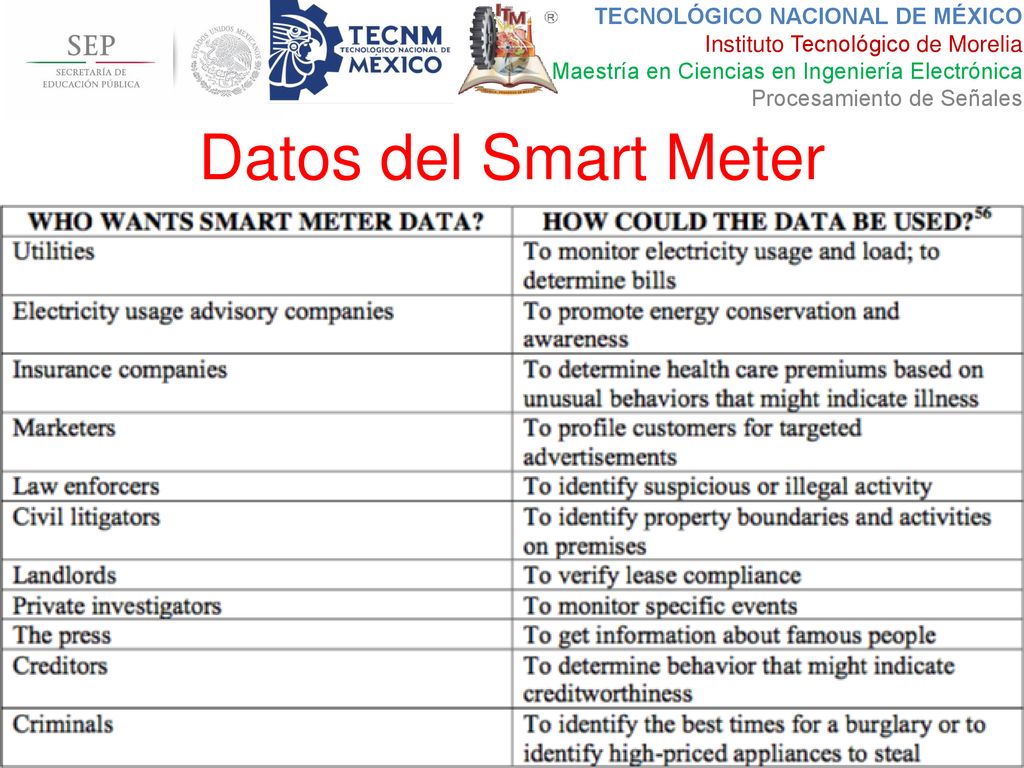

40 Datos del Smart Meter

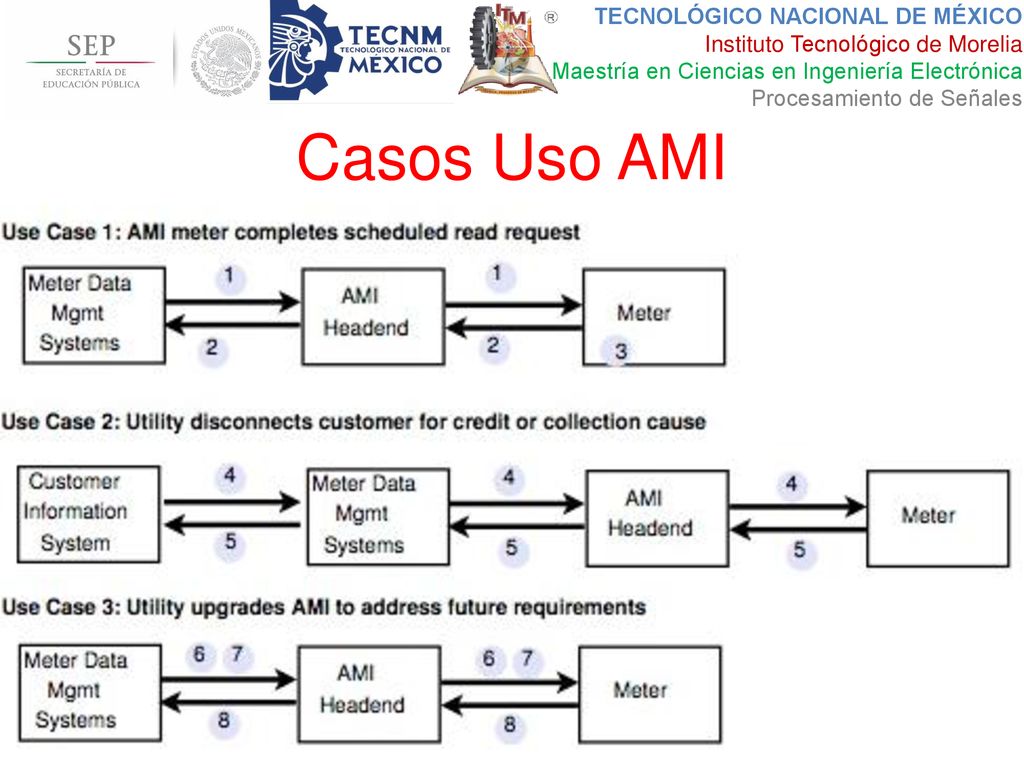

41 Casos Uso AMI

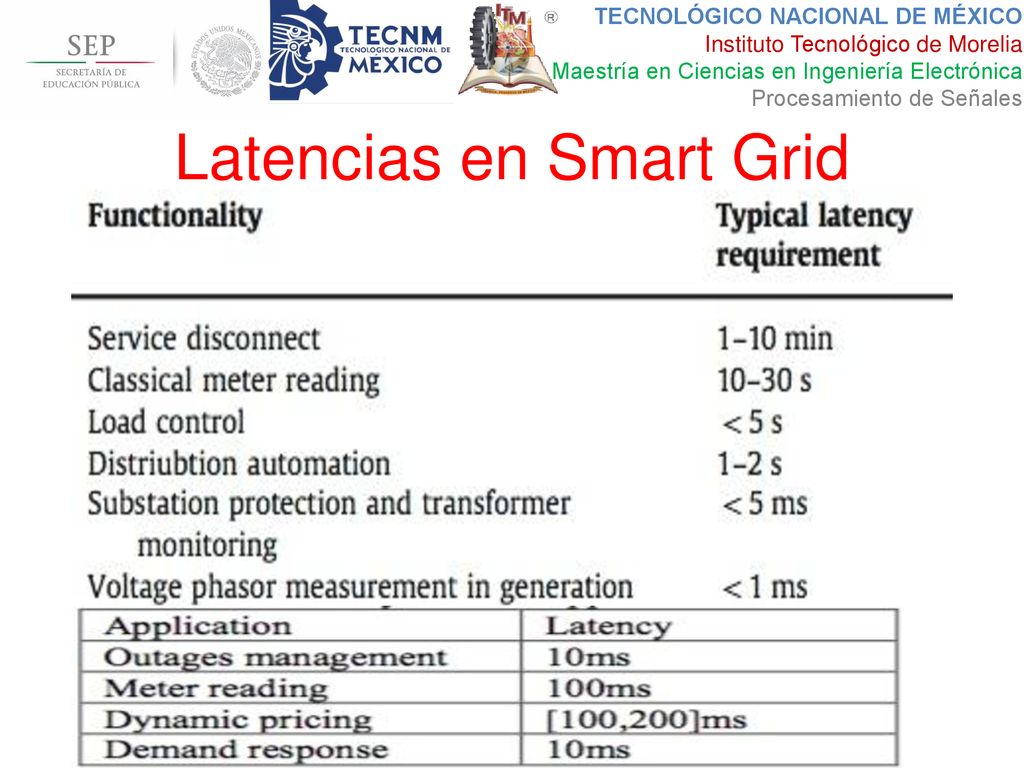

42 Latencias en Smart Grid

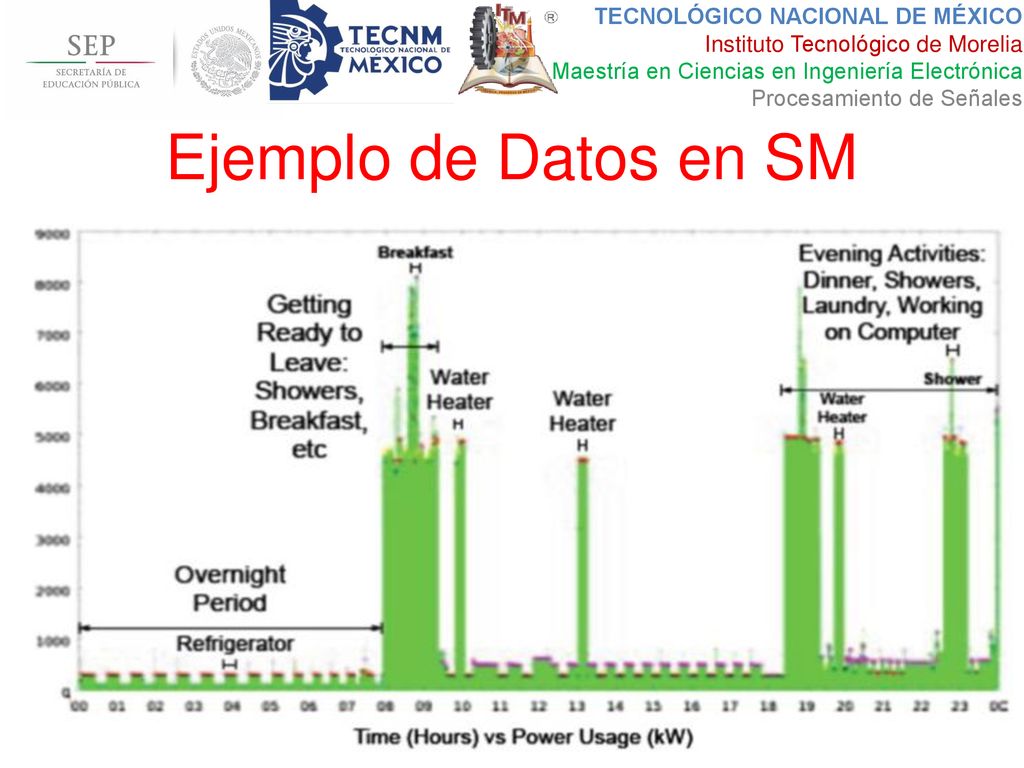

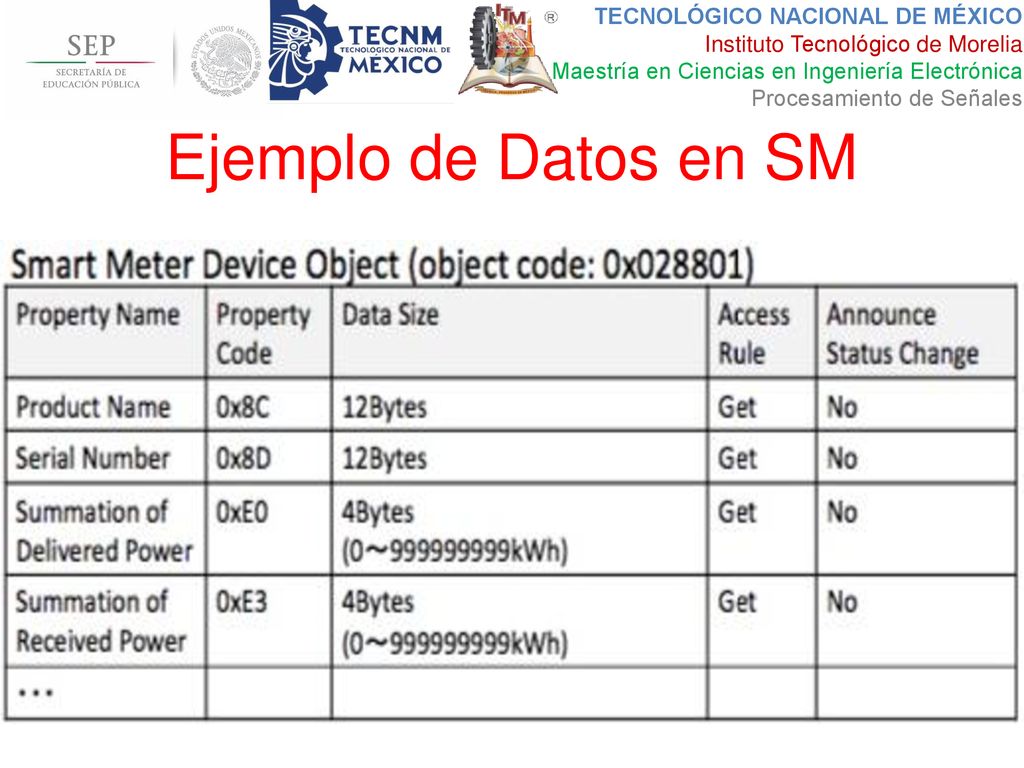

43 Ejemplo de Datos en SM

44 Ejemplo de Datos en SM

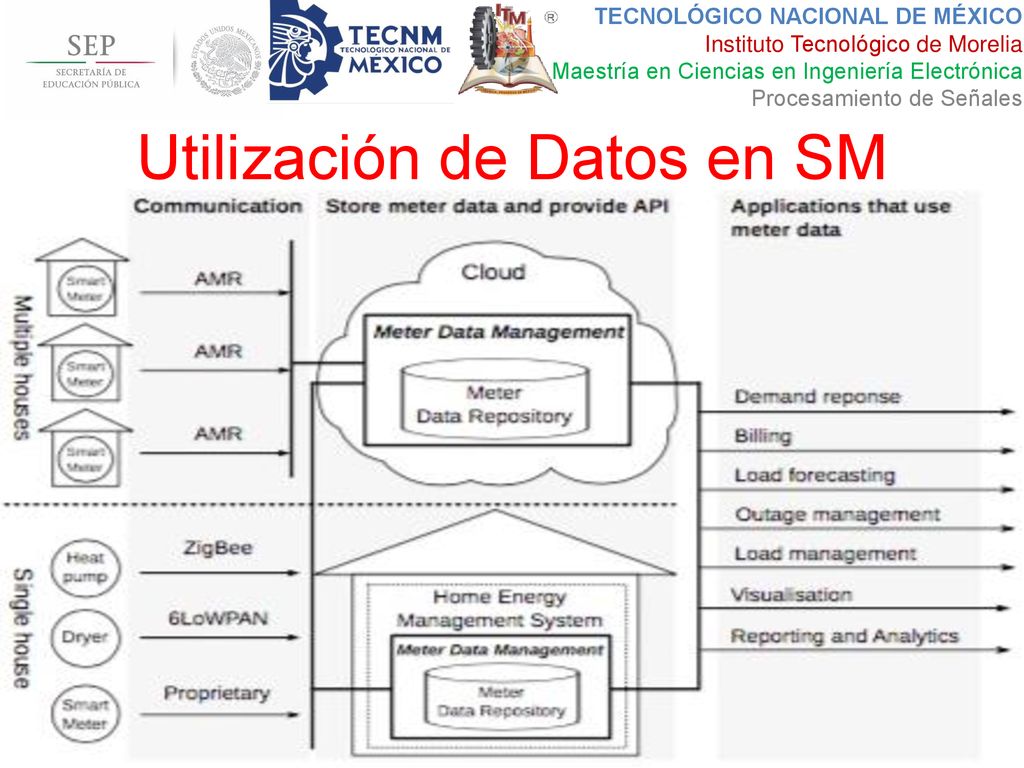

45 Utilización de Datos en SM

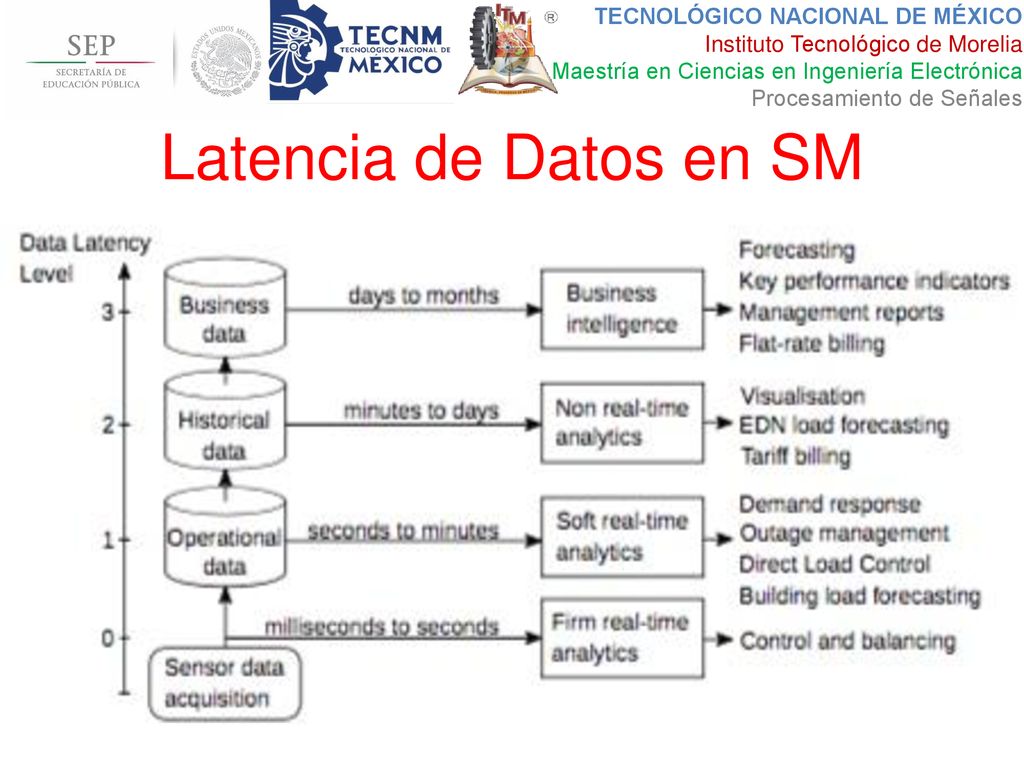

46 Latencia de Datos en SM

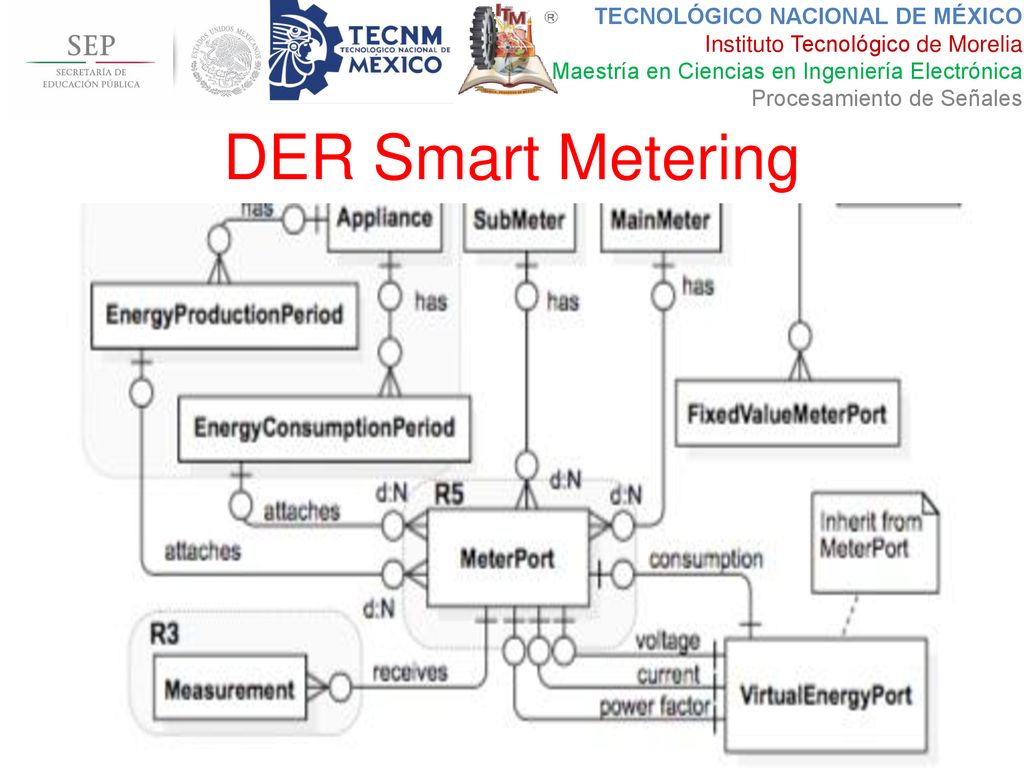

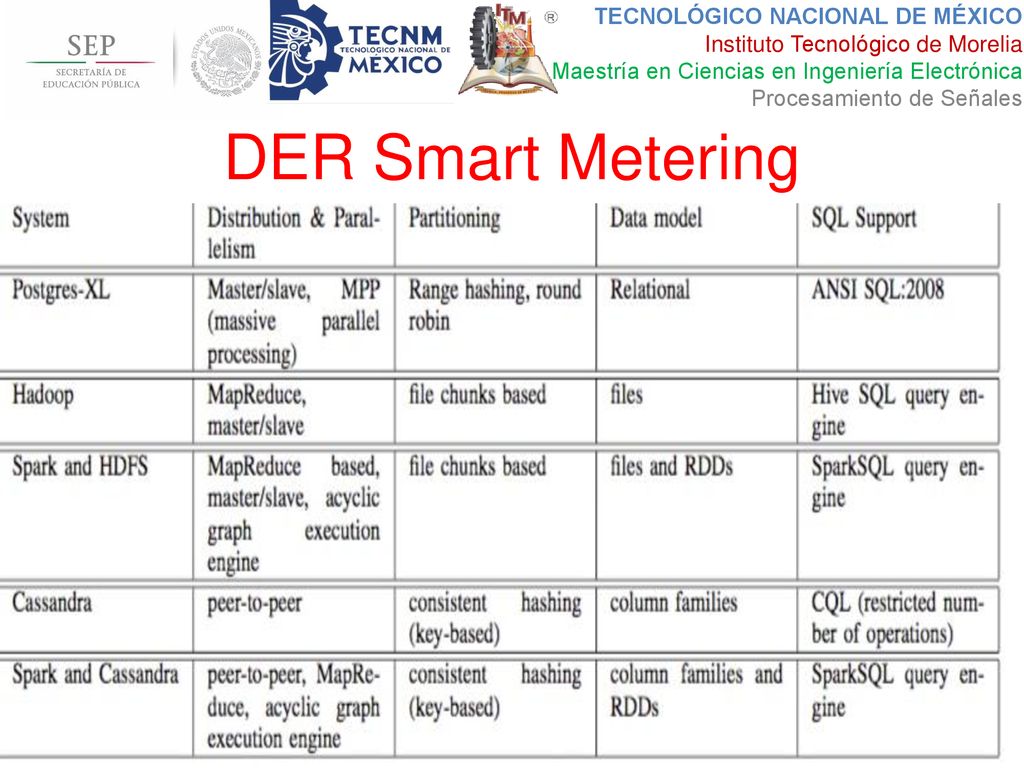

47 DER Smart Metering

48 DER Smart Metering

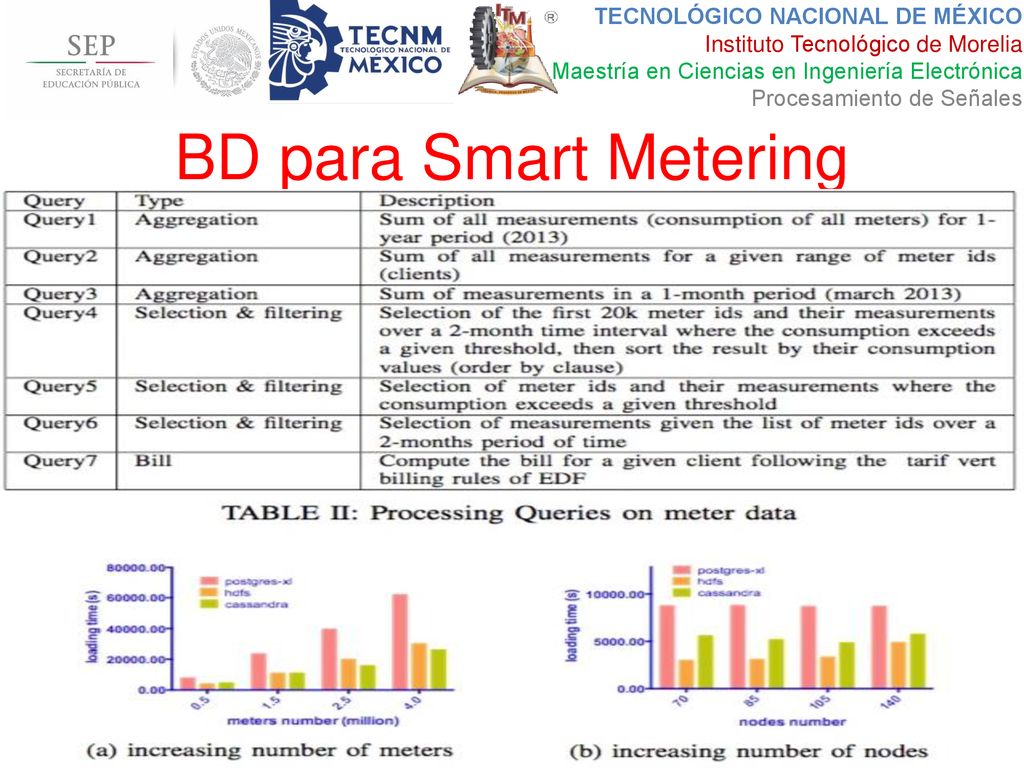

49 BD para Smart Metering

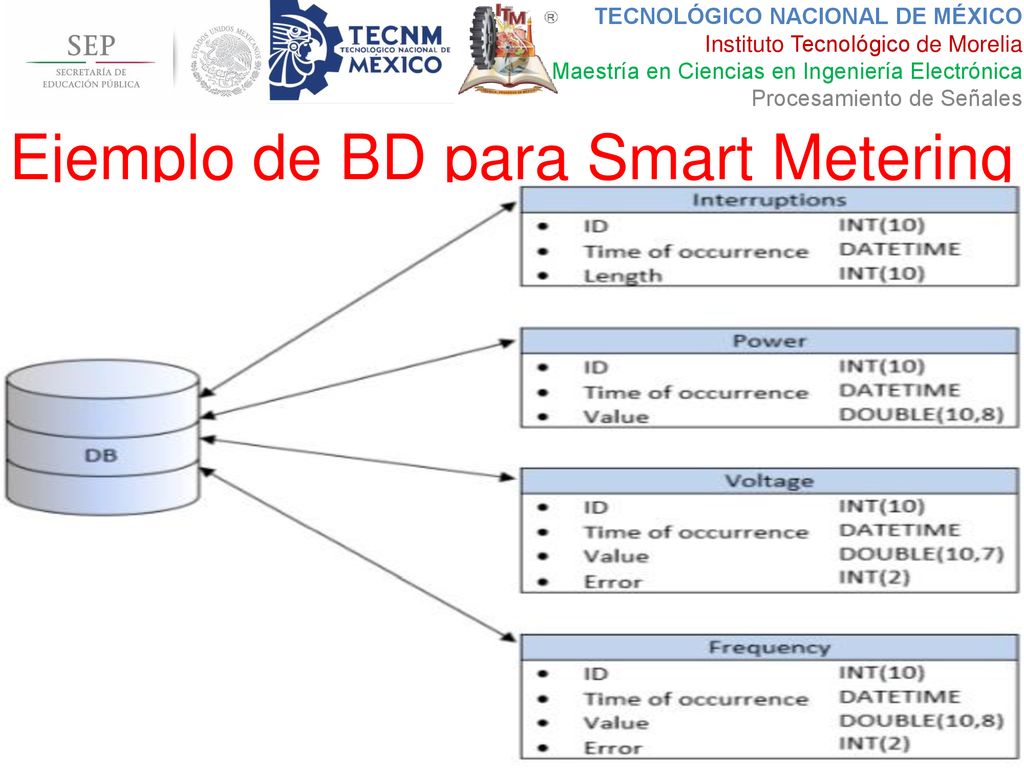

50 Ejemplo de BD para Smart Metering

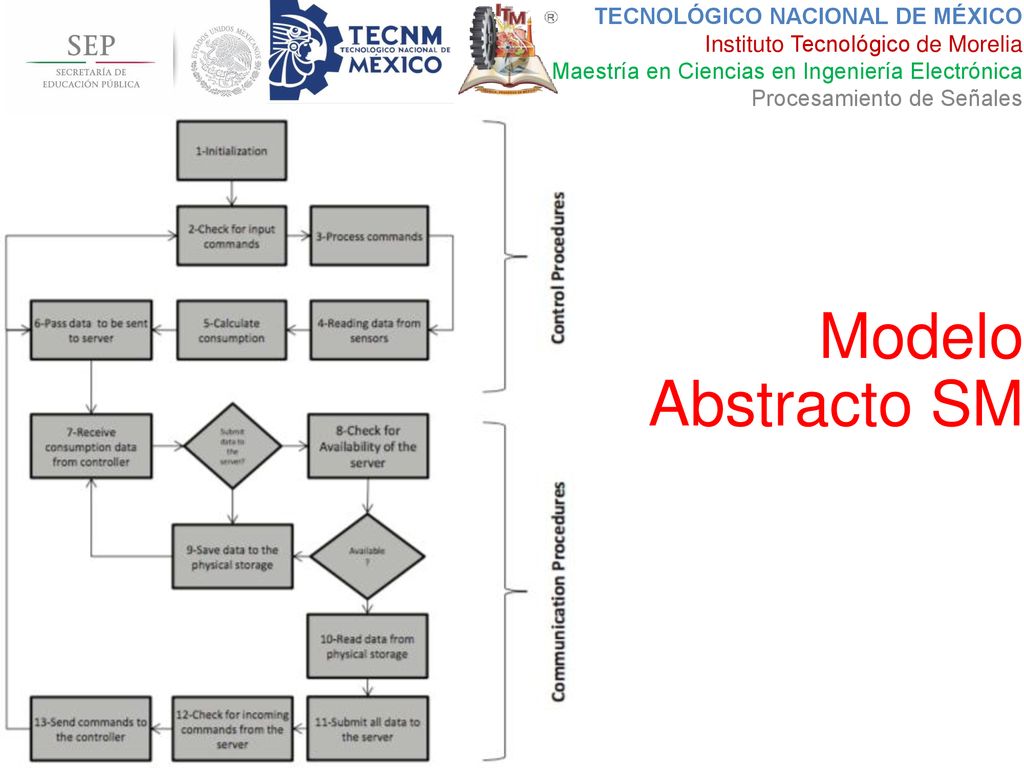

51 Modelo Abstracto SM

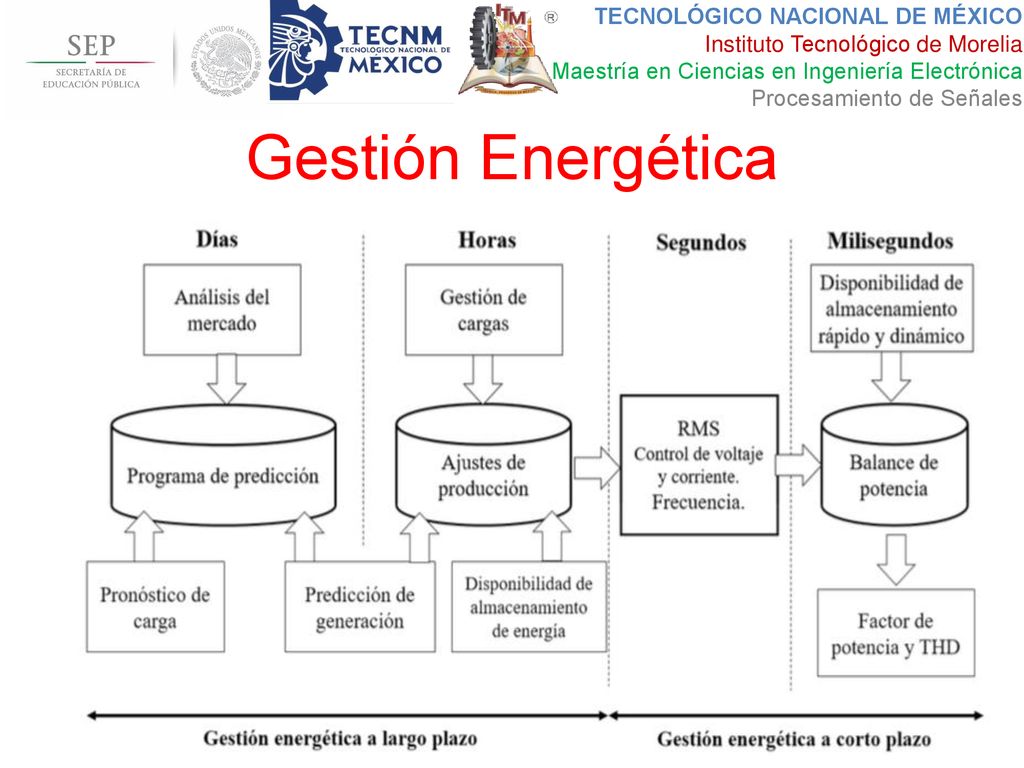

52 Gestión Energética

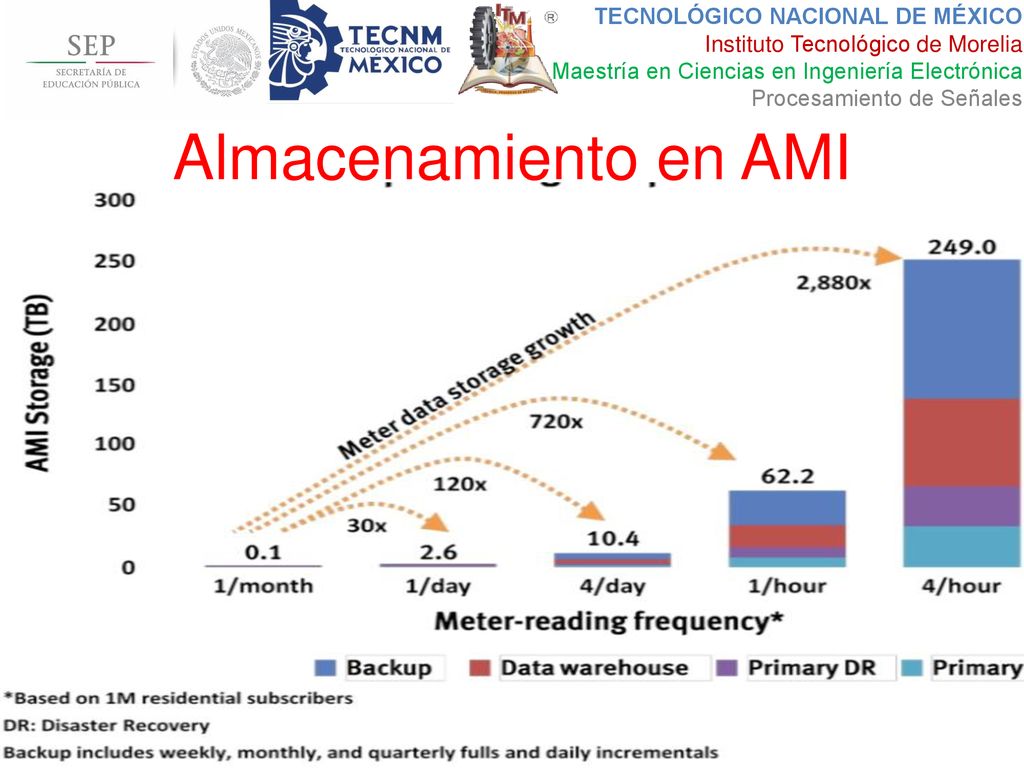

53 Almacenamiento en AMI

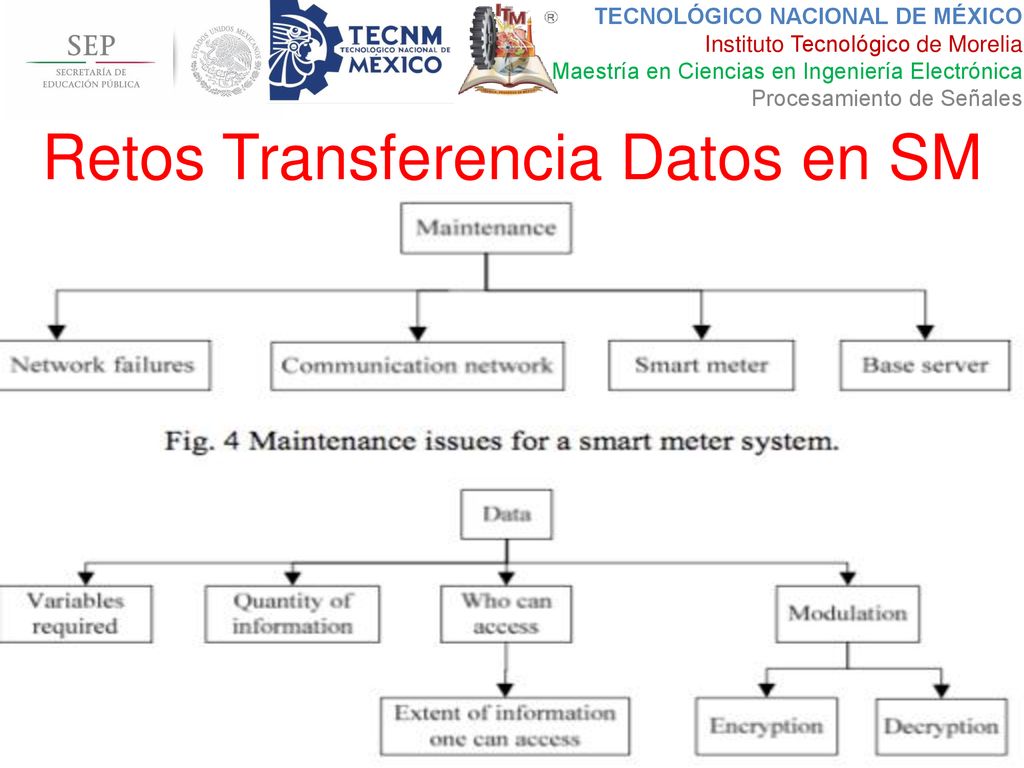

54 Retos Transferencia Datos en SM

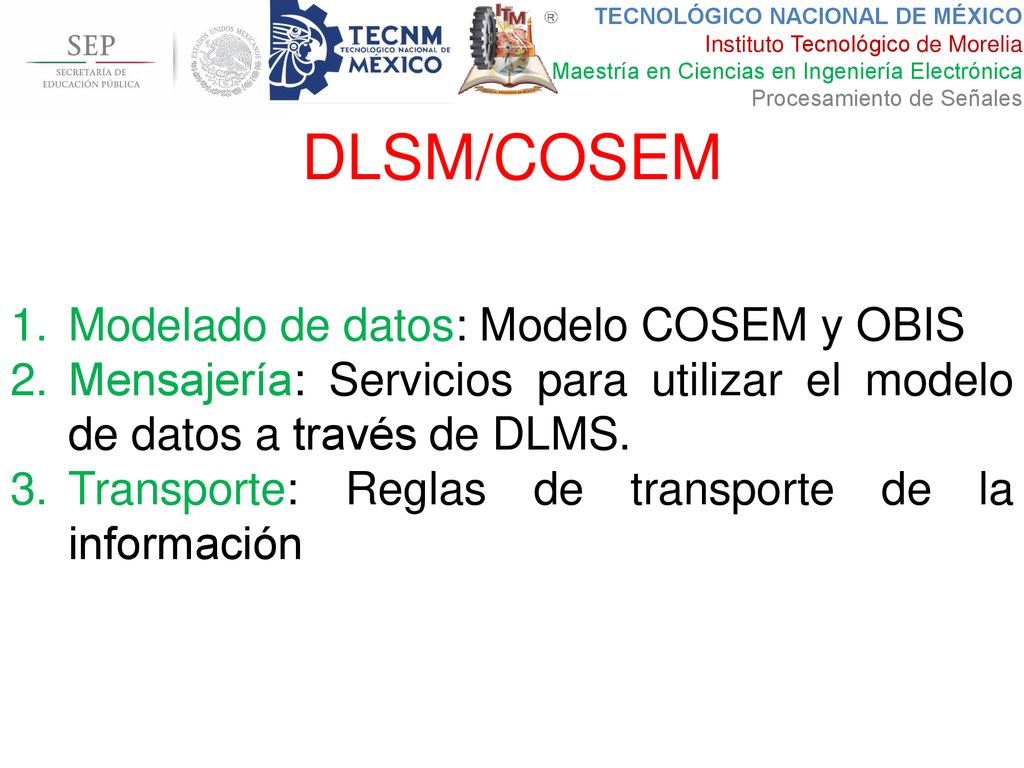

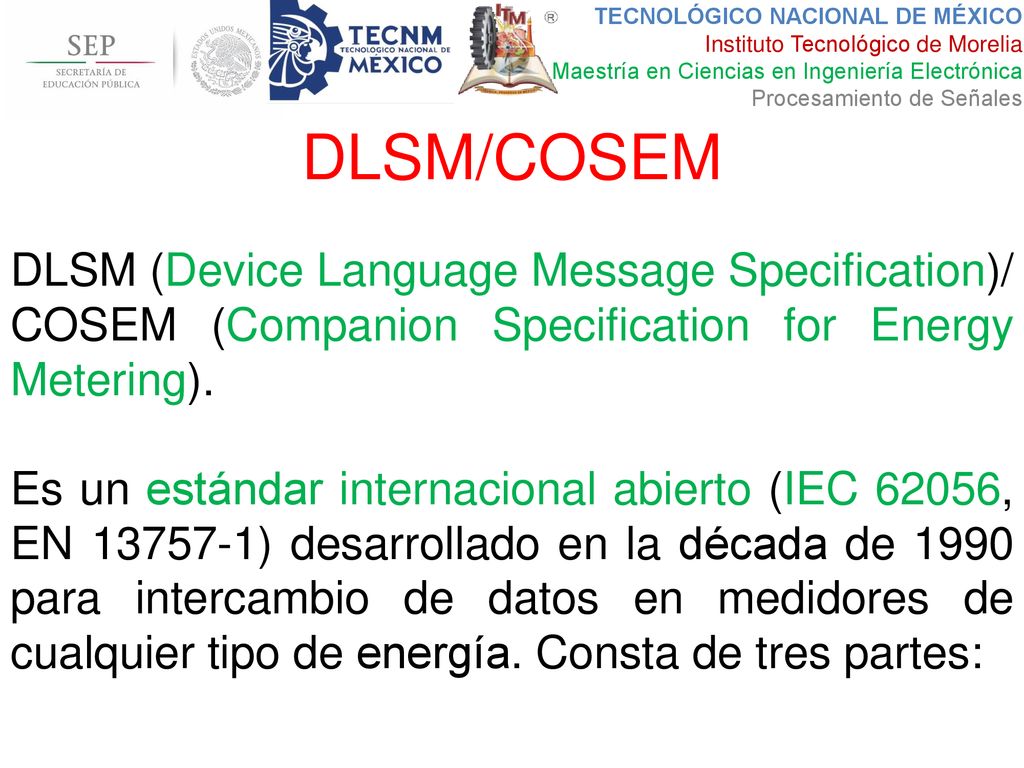

55 DLSM/COSEM DLSM (Device Language Message Specification)/ COSEM (Companion Specification for Energy Metering). Es un estándar internacional abierto (IEC 62056, EN ) desarrollado en la década de 1990 para intercambio de datos en medidores de cualquier tipo de energía. Consta de tres partes:

56 DLSM/COSEM Modelado de datos: Modelo COSEM y OBIS
Mensajería: Servicios para utilizar el modelo de datos a través de DLMS. Transporte: Reglas de transporte de la información

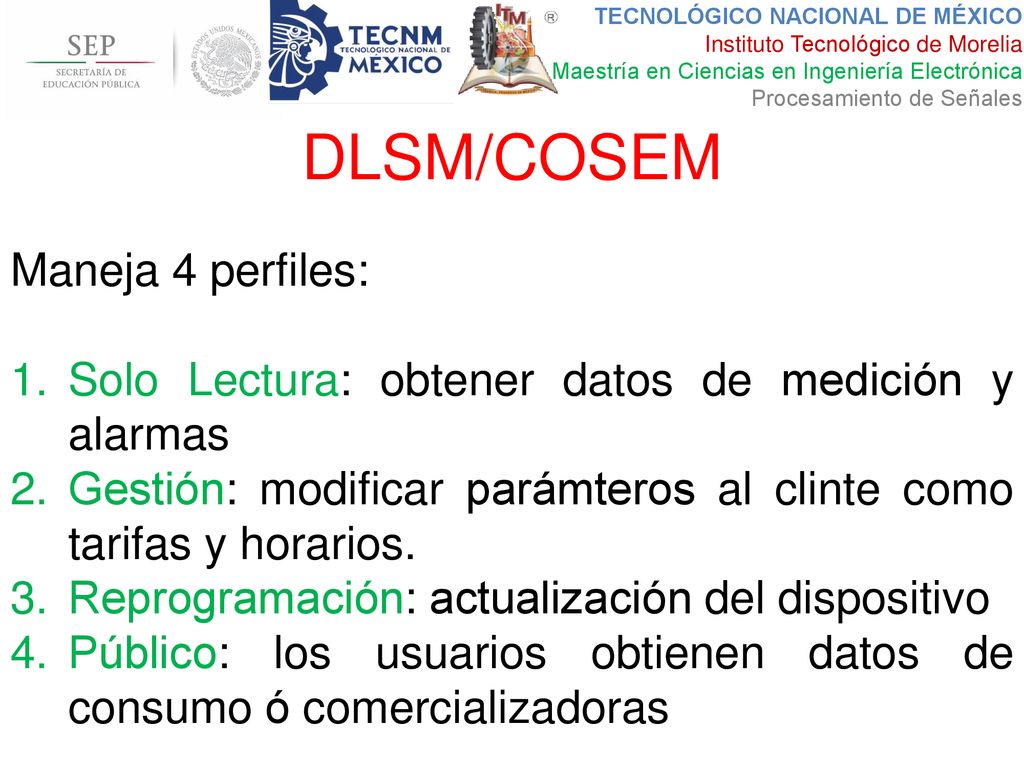

57 DLSM/COSEM Maneja 4 perfiles:
Solo Lectura: obtener datos de medición y alarmas Gestión: modificar parámteros al clinte como tarifas y horarios. Reprogramación: actualización del dispositivo Público: los usuarios obtienen datos de consumo ó comercializadoras

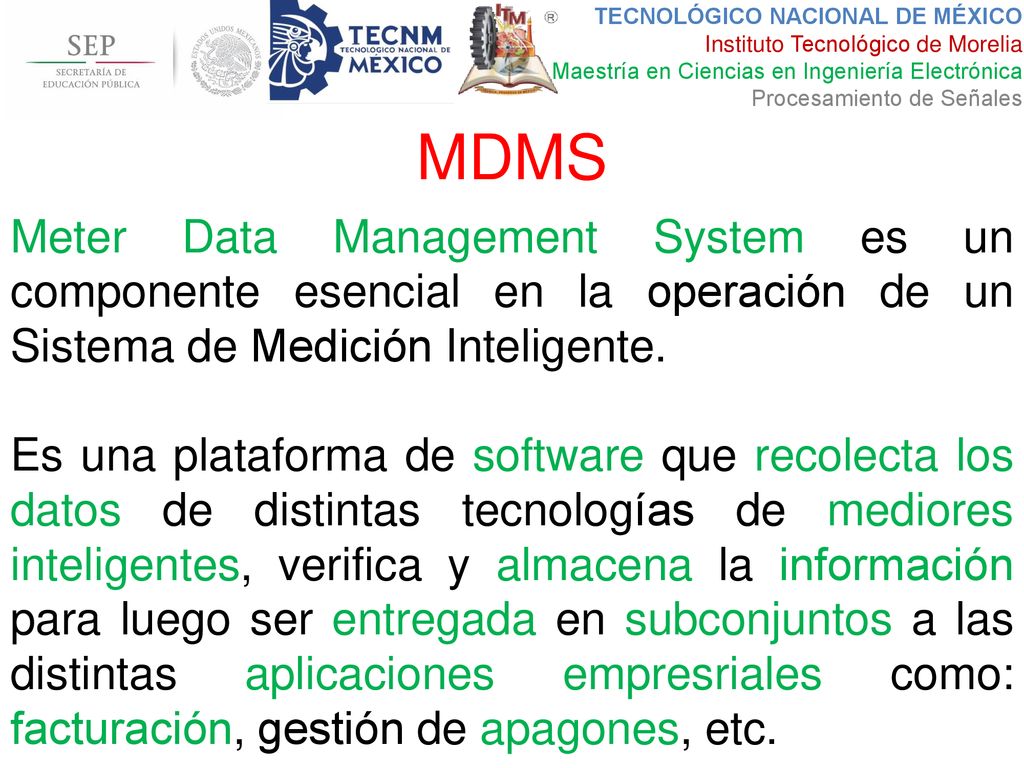

58 MDMS Meter Data Management System es un componente esencial en la operación de un Sistema de Medición Inteligente. Es una plataforma de software que recolecta los datos de distintas tecnologías de mediores inteligentes, verifica y almacena la información para luego ser entregada en subconjuntos a las distintas aplicaciones empresriales como: facturación, gestión de apagones, etc.

59 MDMS No existe una infraestructura única para este tipo de sistemas ya que depende de la cantidad de usuarios que tenga la empresa, a los datos que se almacenen y a la integración que tenga con aplicaciones nuevas y heredadas.

60 Datos en XML <?xml version="1.0" encoding="UTF-8"?> <signalData> <acquisitionContext database="GreenLine" databaseSet="Set1" session="1" version="1" /> <validation status="ok" id="christophe" date=" " /> <acquisitionPlace name="living room" type="room"> <feature name="buildingName" value="christophe" /> <feature name="buildingType" value="residential" /> <feature name="energyClass" value="D" /> 338 <feature name="constructionYear" value="1975" /> <feature name="rooms" value="6.5" /> <feature name="surface" value="200" /> <feature name="address" value="CH-1700 </acquisitionPlace> <targetDevice type="laptop" brand="Apple" energyClass="" comment="Personal laptop" /> <acquisitionDevice type="electricity_socket" brand="PLOGG" model="PLG-ZGB-CH" samplingFrequency="0.1" comment="Sampling frequency is expressed in Hz."> <channel name="time" type="date" precision="1" units="s" /> <channel name="freq" type="float" precision="0.1" units="Hz" /> <channel name="phAngle" type="integer" precision="1" units="" /> <channel name="reacPower" type="float" precision="0.001" units="var" /> <channel name="rmsCur" type="float" precision="0.001" units="A" /> <channel name="rmsVolt" type="float" precision="0.001" units="V" /> <channel name="power" type="float" precision="0.001" units="W" /> </acquisitionDevice> <signalCurve> <signalPoint time=" :53:31" freq="50.0" phAngle="0" reacPower="-0.31" rmsCur="0.144" rmsVolt=" " power="18.944" /> <signalPoint time=" :53:41" freq="50.0" phAngle="0" reacPower="-0.414" rmsCur="0.142" rmsVolt=" " power="18.944" /> <signalPoint time=" :53:51" freq="50.0" phAngle="0" reacPower="-0.31" rmsCur="0.143" rmsVolt=" " power="18.84" /> <signalPoint time=" :54:01" freq="50.0" phAngle="0" reacPower="-0.414" rmsCur="0.146" rmsVolt=" " power="19.254" /> <! > <signalPoint time=" :52:50" freq="50.0" phAngle="0" reacPower="-0.621" rmsCur="0.111" rmsVolt=" " power="12.525" /> <signalPoint time=" :53:00" freq="50.0" phAngle="0" reacPower="-0.724" rmsCur="0.11" rmsVolt=" " power="12.629" /> <signalPoint time=" :53:10" freq="50.0" phAngle="0" reacPower="-0.724" rmsCur="0.11" rmsVolt=" " power="12.525" /> </signalCurve> </signalData>

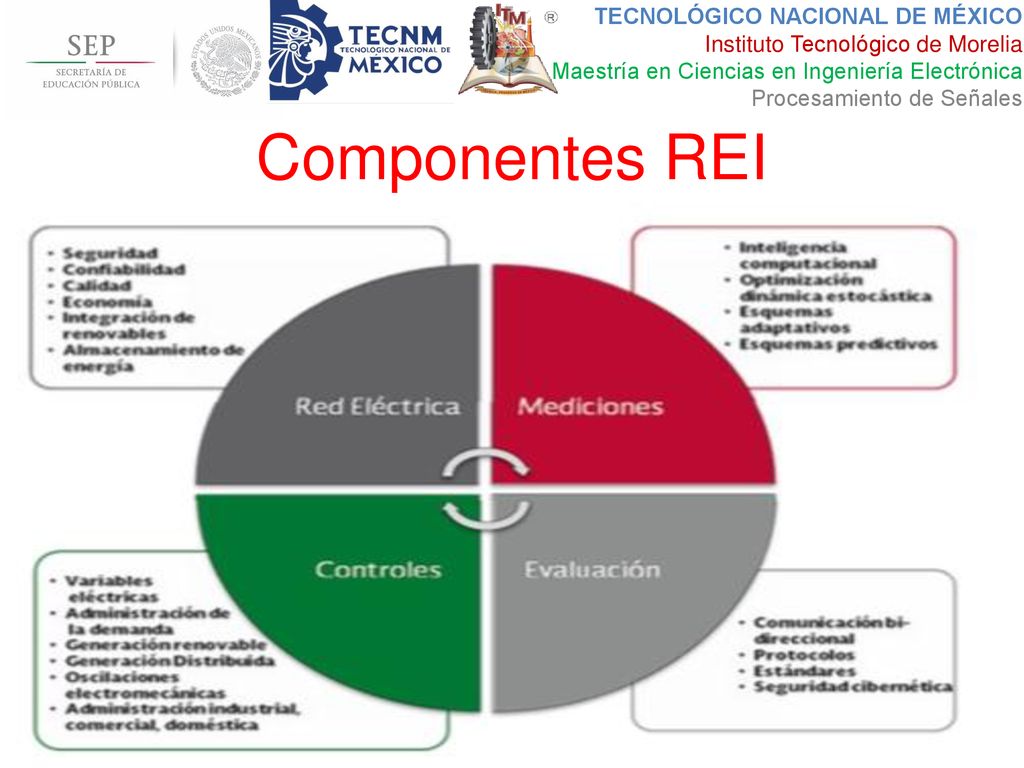

61 Componentes REI CENACE

62 Referencias Mohsen Zabihi, et. al. (2015), “Analyzing the Effects of Various Attacks on Smart Meters”, 23th International Conference of Electricity Distribution CIRED, Lyon, Francia, junio (2015). Isaac Ghansah, “Best Practices for Handling Smart Grid Cyber Security”, Energy Research and Development Division, Sacramento State, Final Project Report, Mayo (2014).

63 Referencias Yue Yang, “MAC Protocol Design for Smart Meter Network”, Capítulo 5 del libro: Smart Metering Technology and Services –Inspirations for Energy Utilities, disponible en: (2016), pp

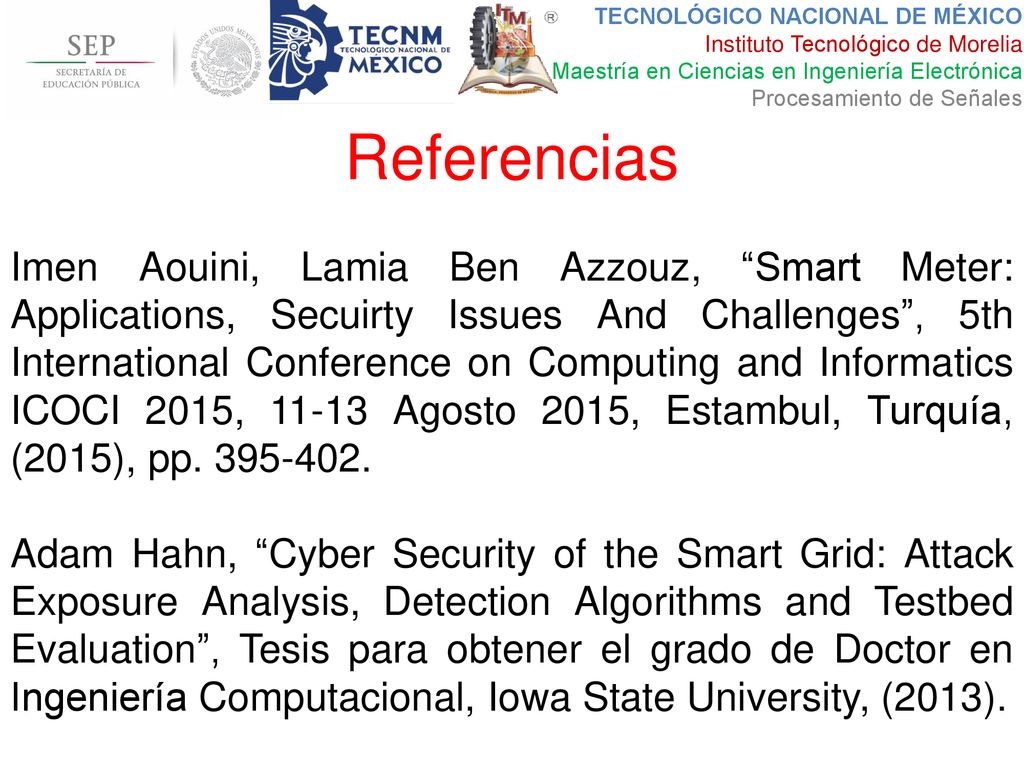

64 Referencias Imen Aouini, Lamia Ben Azzouz, “Smart Meter: Applications, Secuirty Issues And Challenges”, 5th International Conference on Computing and Informatics ICOCI 2015, Agosto 2015, Estambul, Turquía, (2015), pp Adam Hahn, “Cyber Security of the Smart Grid: Attack Exposure Analysis, Detection Algorithms and Testbed Evaluation”, Tesis para obtener el grado de Doctor en Ingeniería Computacional, Iowa State University, (2013).

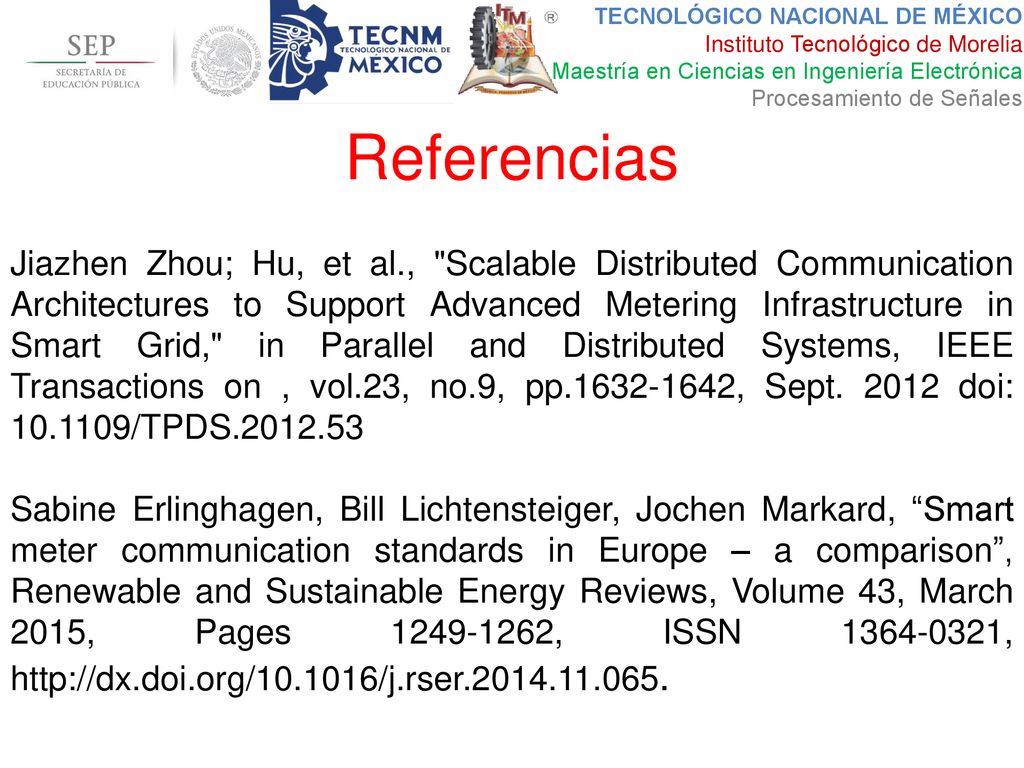

65 Referencias Jiazhen Zhou; Hu, et al., "Scalable Distributed Communication Architectures to Support Advanced Metering Infrastructure in Smart Grid," in Parallel and Distributed Systems, IEEE Transactions on , vol.23, no.9, pp , Sept doi: /TPDS Sabine Erlinghagen, Bill Lichtensteiger, Jochen Markard, “Smart meter communication standards in Europe – a comparison”, Renewable and Sustainable Energy Reviews, Volume 43, March 2015, Pages , ISSN ,

66 Referencias A Hardy et al. (2011) A Survey of Communication and Sensing for Energy Management of Appliance. (IJAEST) INTERNATIONAL JOURNAL OF ADVANCED ENGINEERING SCIENCES AND TECHNOLOGIES Vol No. 3, Issue No. 2, 061 – 077 ISSN: John McNabb (2011), “Vulnerabilities of Wireless Water Meter Networks”, Black Hat USA.

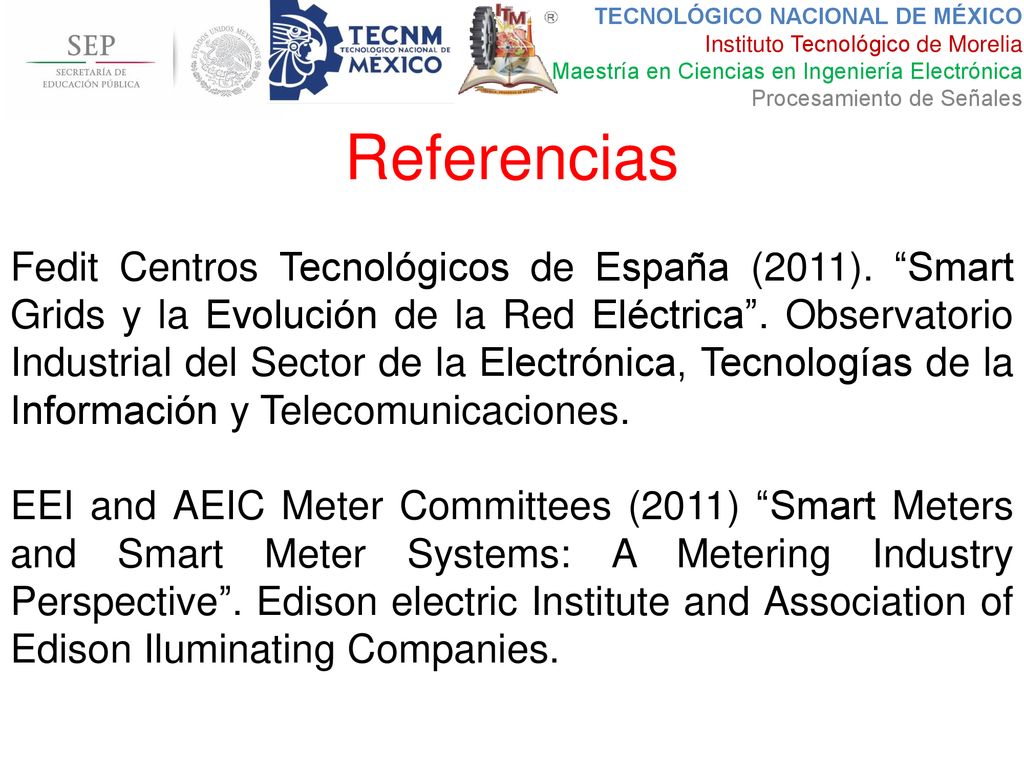

67 Referencias Fedit Centros Tecnológicos de España (2011). “Smart Grids y la Evolución de la Red Eléctrica”. Observatorio Industrial del Sector de la Electrónica, Tecnologías de la Información y Telecomunicaciones. EEI and AEIC Meter Committees (2011) “Smart Meters and Smart Meter Systems: A Metering Industry Perspective”. Edison electric Institute and Association of Edison Iluminating Companies.

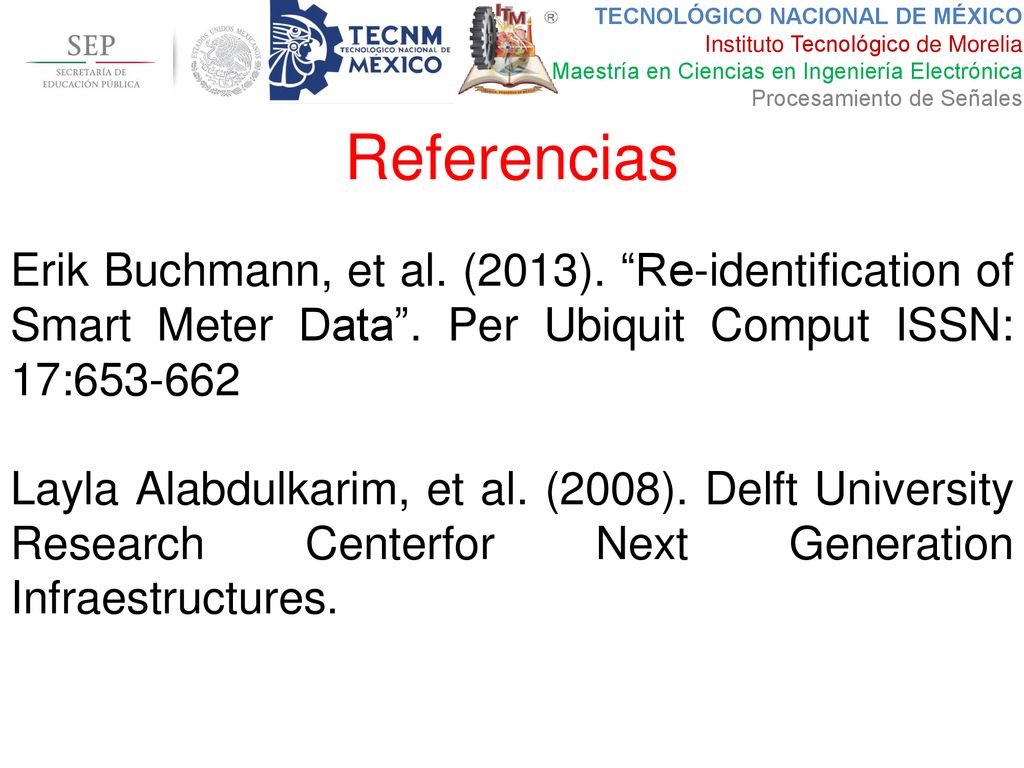

68 Referencias Erik Buchmann, et al. (2013). “Re-identification of Smart Meter Data”. Per Ubiquit Comput ISSN: 17: Layla Alabdulkarim, et al. (2008). Delft University Research Centerfor Next Generation Infraestructures.

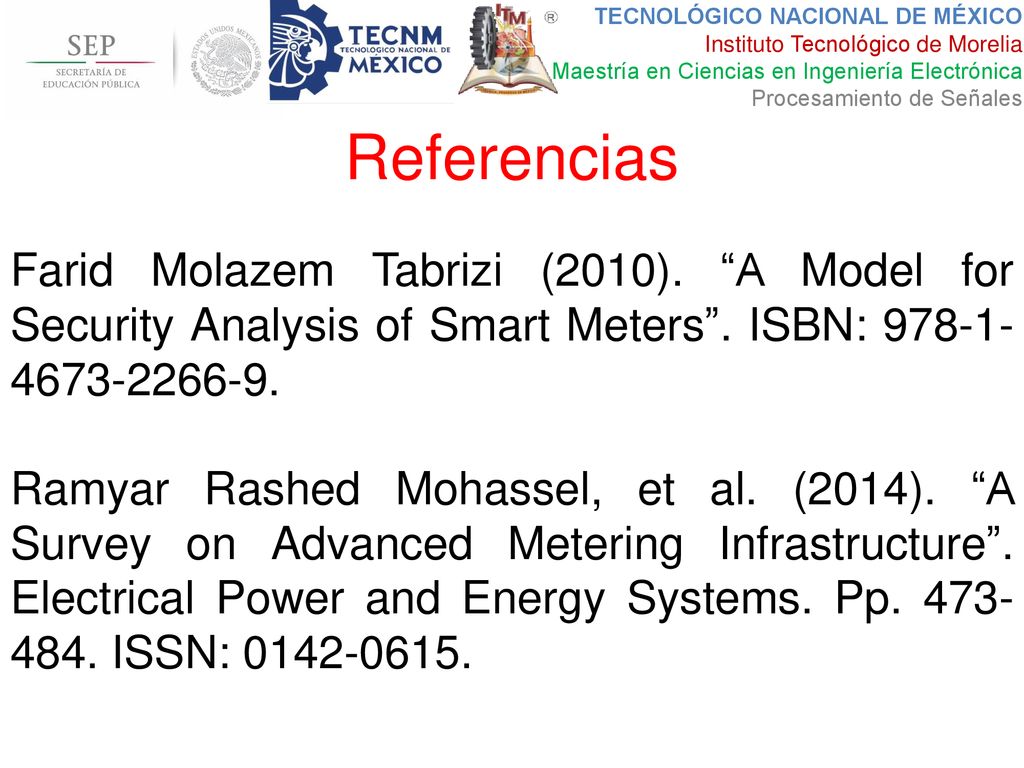

69 Referencias Farid Molazem Tabrizi (2010). “A Model for Security Analysis of Smart Meters”. ISBN: Ramyar Rashed Mohassel, et al. (2014). “A Survey on Advanced Metering Infrastructure”. Electrical Power and Energy Systems. Pp ISSN:

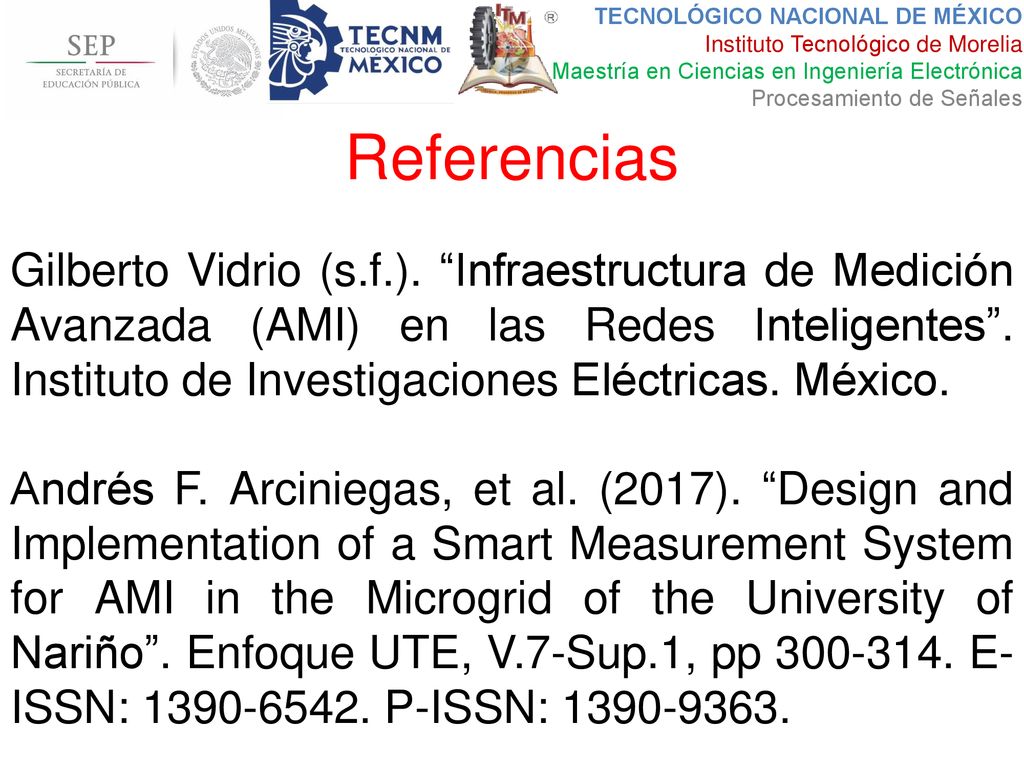

70 Referencias Gilberto Vidrio (s.f.). “Infraestructura de Medición Avanzada (AMI) en las Redes Inteligentes”. Instituto de Investigaciones Eléctricas. México. Andrés F. Arciniegas, et al. (2017). “Design and Implementation of a Smart Measurement System for AMI in the Microgrid of the University of Nariño”. Enfoque UTE, V.7-Sup.1, pp E-ISSN: P-ISSN:

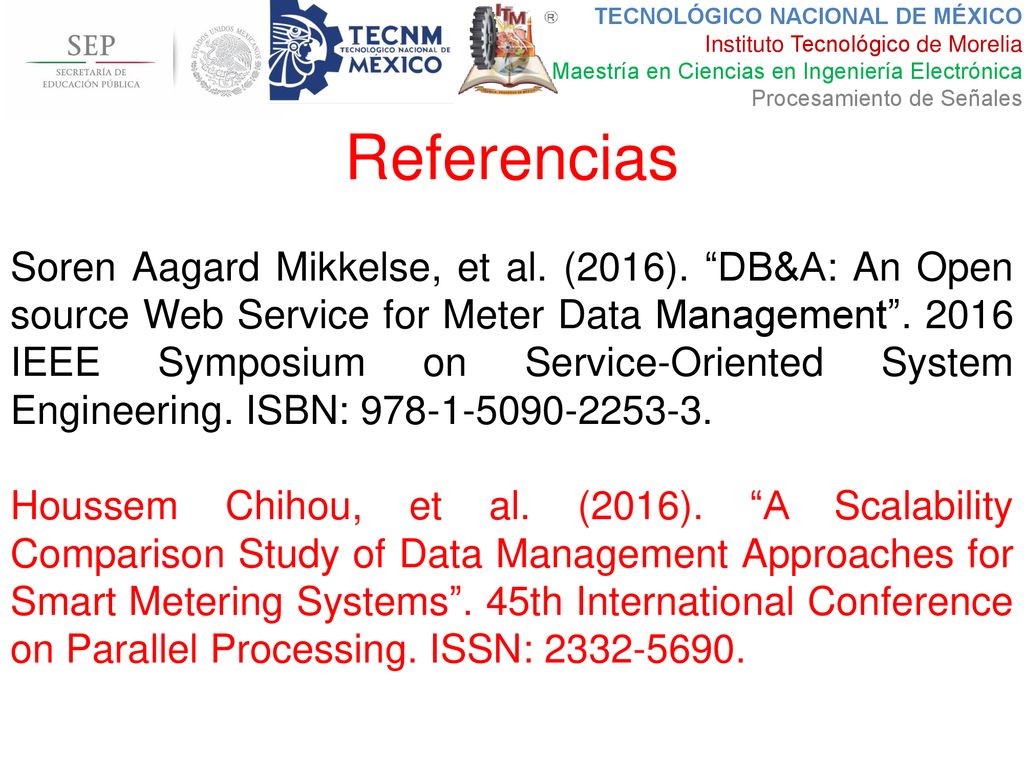

71 Referencias Soren Aagard Mikkelse, et al. (2016). “DB&A: An Open source Web Service for Meter Data Management” IEEE Symposium on Service-Oriented System Engineering. ISBN: Houssem Chihou, et al. (2016). “A Scalability Comparison Study of Data Management Approaches for Smart Metering Systems”. 45th International Conference on Parallel Processing. ISSN:

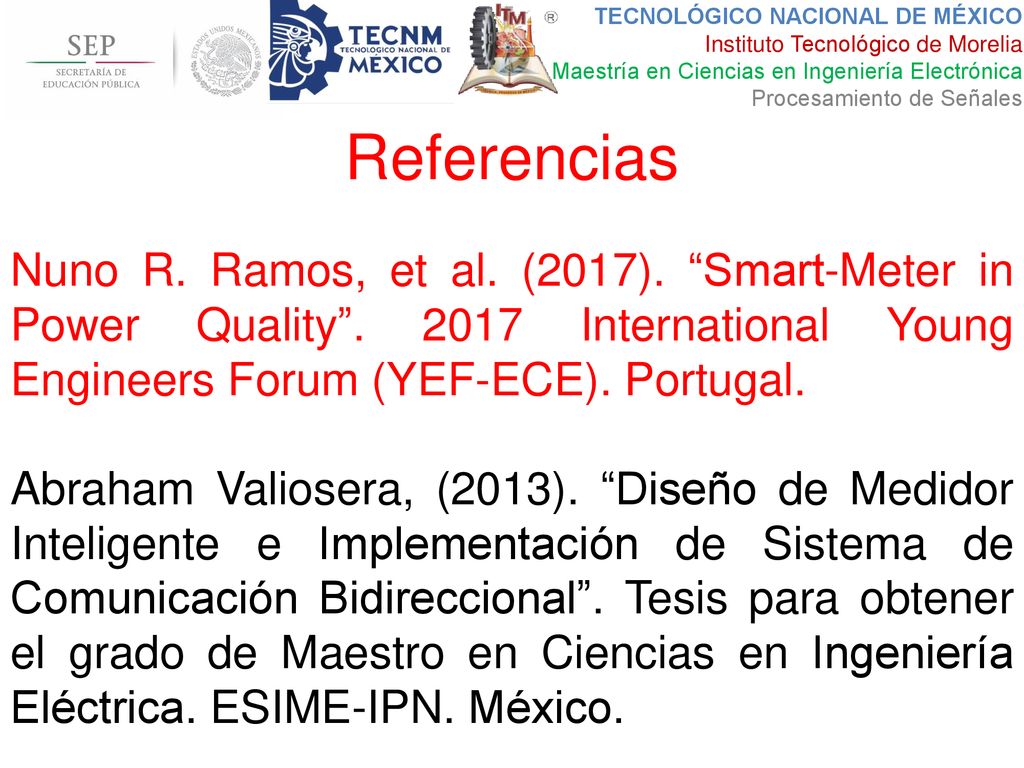

72 Referencias Nuno R. Ramos, et al. (2017). “Smart-Meter in Power Quality” International Young Engineers Forum (YEF-ECE). Portugal. Abraham Valiosera, (2013). “Diseño de Medidor Inteligente e Implementación de Sistema de Comunicación Bidireccional”. Tesis para obtener el grado de Maestro en Ciencias en Ingeniería Eléctrica. ESIME-IPN. México.

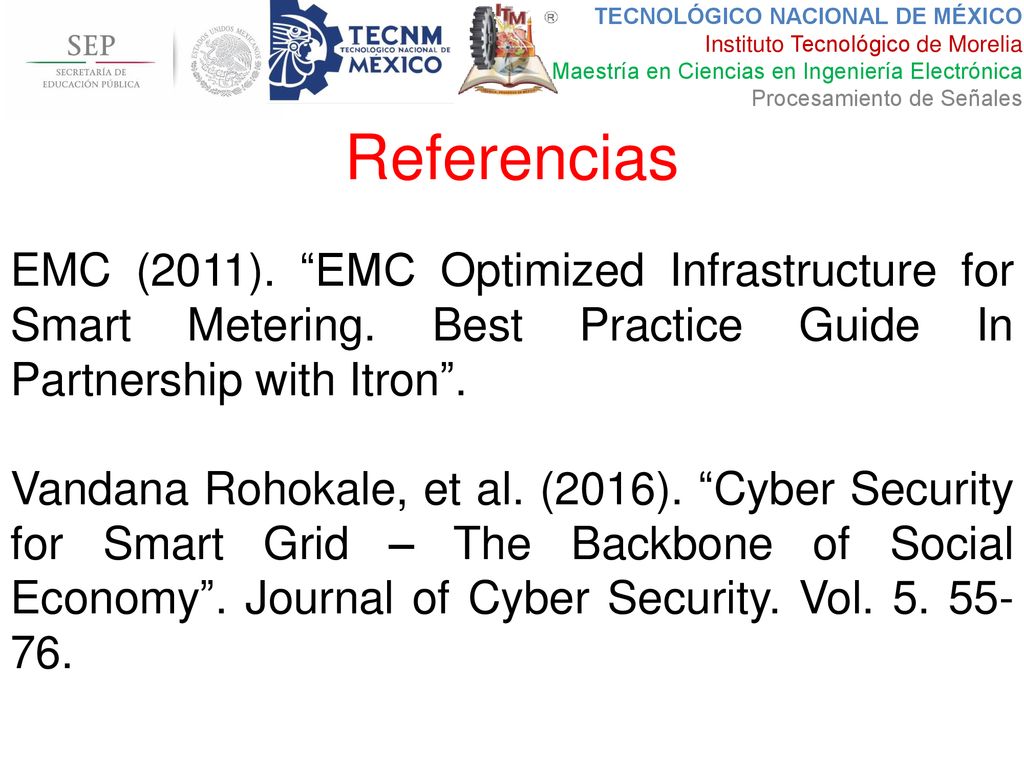

73 Referencias EMC (2011). “EMC Optimized Infrastructure for Smart Metering. Best Practice Guide In Partnership with Itron”. Vandana Rohokale, et al. (2016). “Cyber Security for Smart Grid – The Backbone of Social Economy”. Journal of Cyber Security. Vol

74 Referencias Soma Shekara Sreenadh Reddy Deputu, et al. (). “Smart Meters for Power Grid – Challenges, Issues, Advantages and Status”. ISBN: Christophe Gisler, et al. (2013). “Appliance Consumption Signature Database and Recognition Test Protocols” th International Workshop on Systems, Signal Processing and their Appliciations (WoSSPA). ISBN:

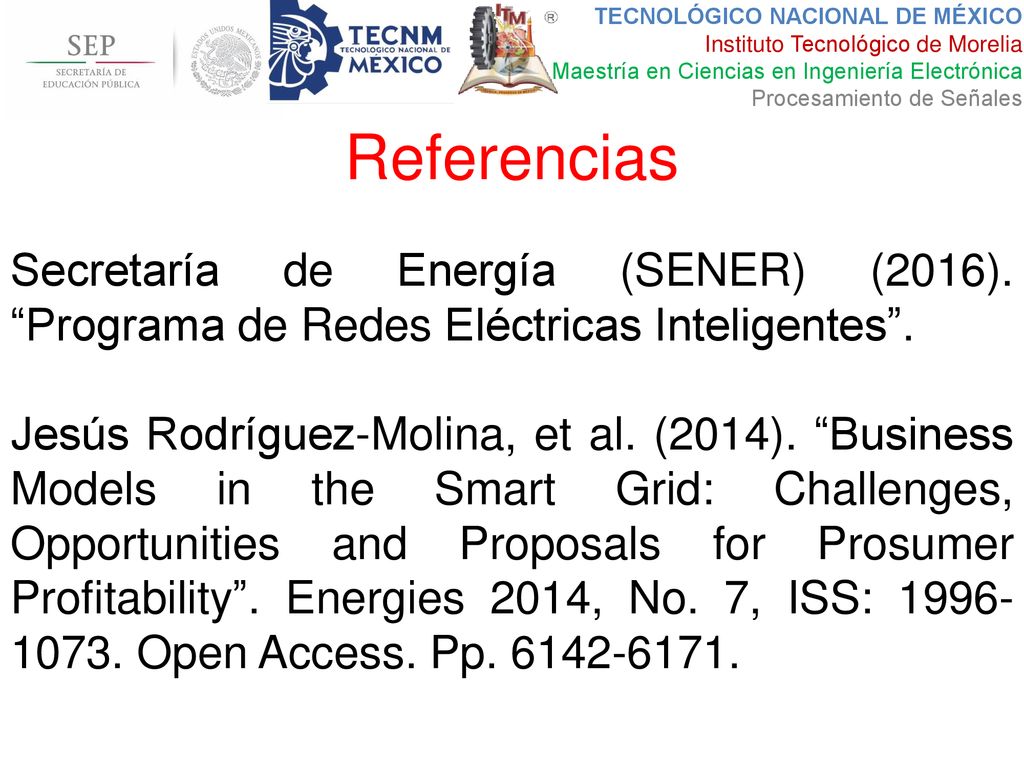

75 Referencias Secretaría de Energía (SENER) (2016). “Programa de Redes Eléctricas Inteligentes”. Jesús Rodríguez-Molina, et al. (2014). “Business Models in the Smart Grid: Challenges, Opportunities and Proposals for Prosumer Profitability”. Energies 2014, No. 7, ISS: Open Access. Pp

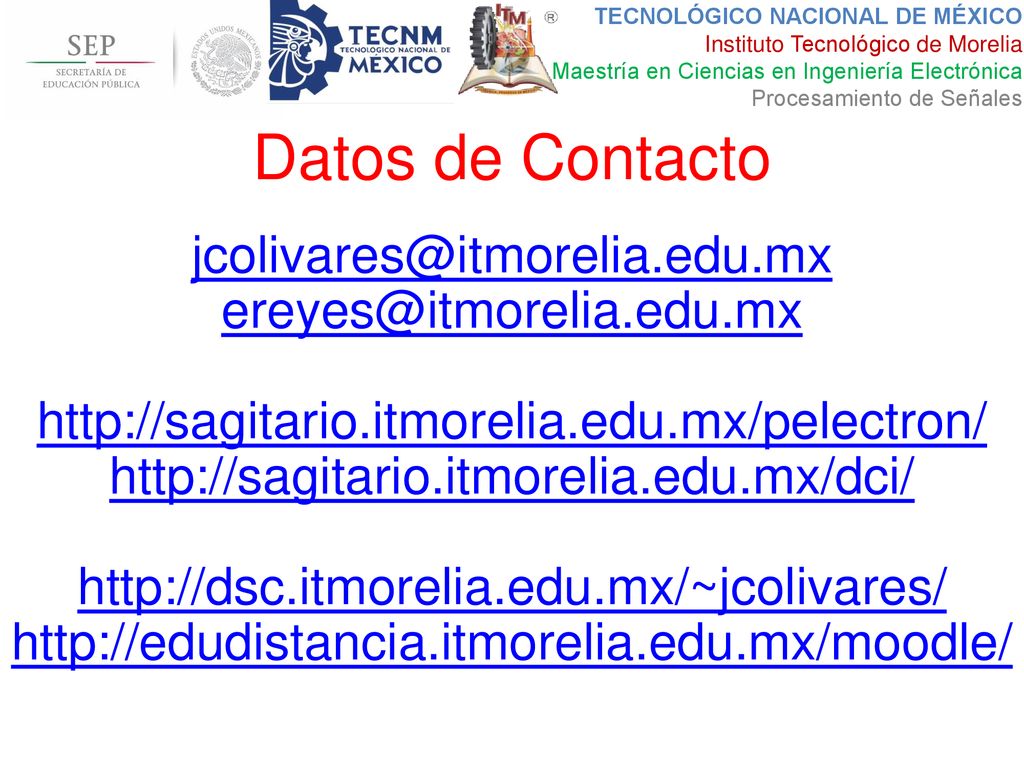

76 Datos de Contacto jcolivares@itmorelia.edu.mx ereyes@itmorelia.edu.mx
