Comunicaciones Móviles: Sistemas de Tercera Generación

Presentaciones similares


Presentación del tema: "Comunicaciones Móviles: Sistemas de Tercera Generación"— Transcripción de la presentación:

1 Comunicaciones Móviles: Sistemas de Tercera Generación
Normativa y Planificación de Sistemas de Radiocomunicación Comunicaciones Móviles: Sistemas de Tercera Generación Sistemas y redes de fibra óptica Sistemas avanzados de telecomunicación Comunicaciones móviles Sistemas móviles de 3ª generación Planificación radio

2 Normativa y Planificación de Sistemas de Radiocomunicación

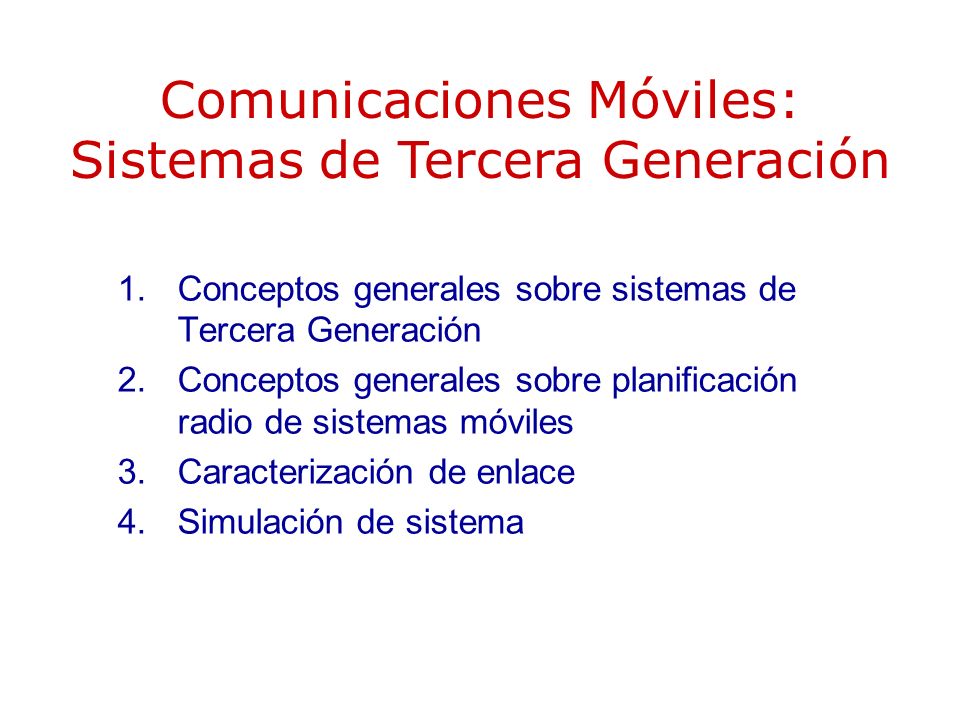

Comunicaciones Móviles: Sistemas de Tercera Generación 1. Conceptos generales sobre sistemas de Tercera Generación 2. Conceptos generales sobre planificación radio de sistemas móviles 3. Caracterización de enlace 4. Simulación de sistema

3 Normativa y Planificación de Sistemas de Radiocomunicación
Capítulo 1: Conceptos Generales sobre Sistemas Móviles de Tercera Generación

4 Normativa y Planificación de Sistemas de Radiocomunicación

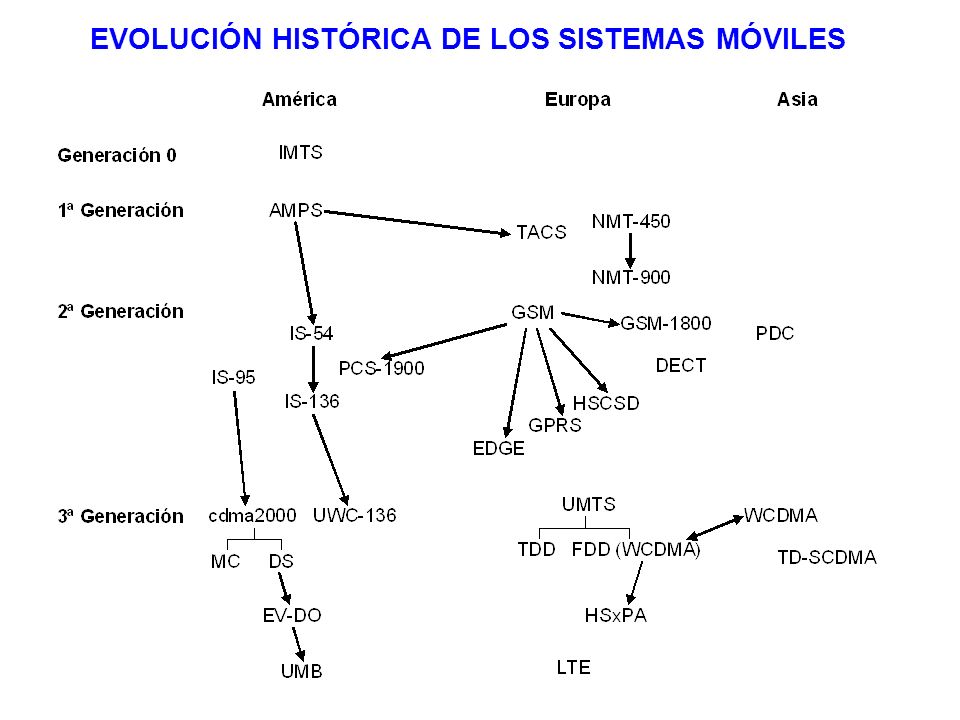

EVOLUCIÓN HISTÓRICA DE LOS SISTEMAS MÓVILES Normativa y Planificación de Sistemas de Radiocomunicación

5 Normativa y Planificación de Sistemas de Radiocomunicación

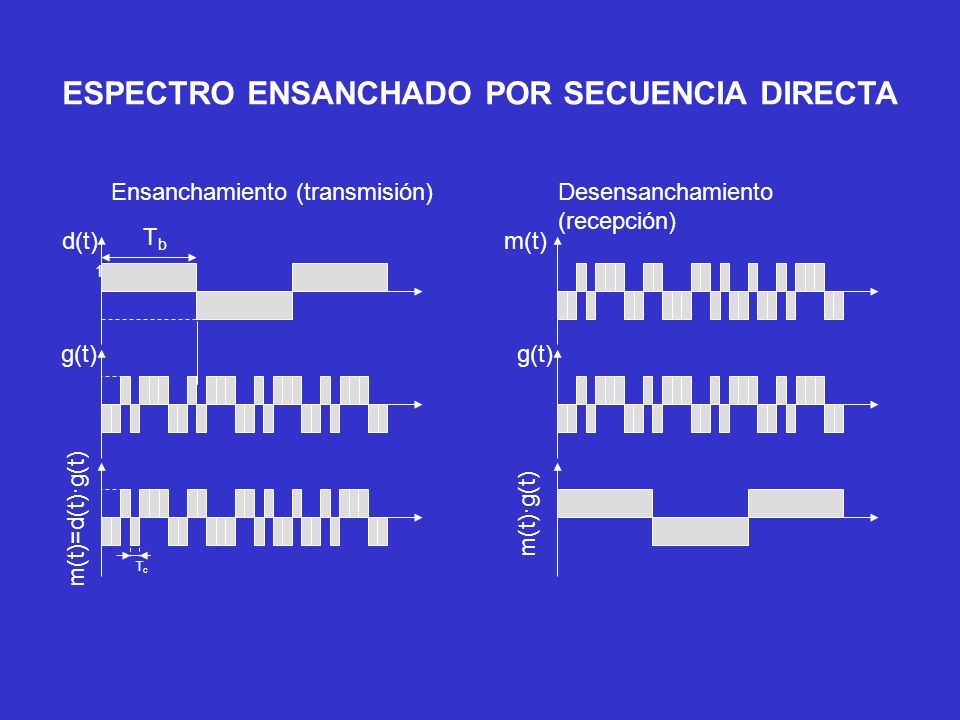

ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Ensanchamiento (transmisión) Desensanchamiento (recepción) d(t) Tb m(t) 1 g(t) g(t) m(t)=d(t)·g(t) m(t)·g(t) Tc

6 Normativa y Planificación de Sistemas de Radiocomunicación

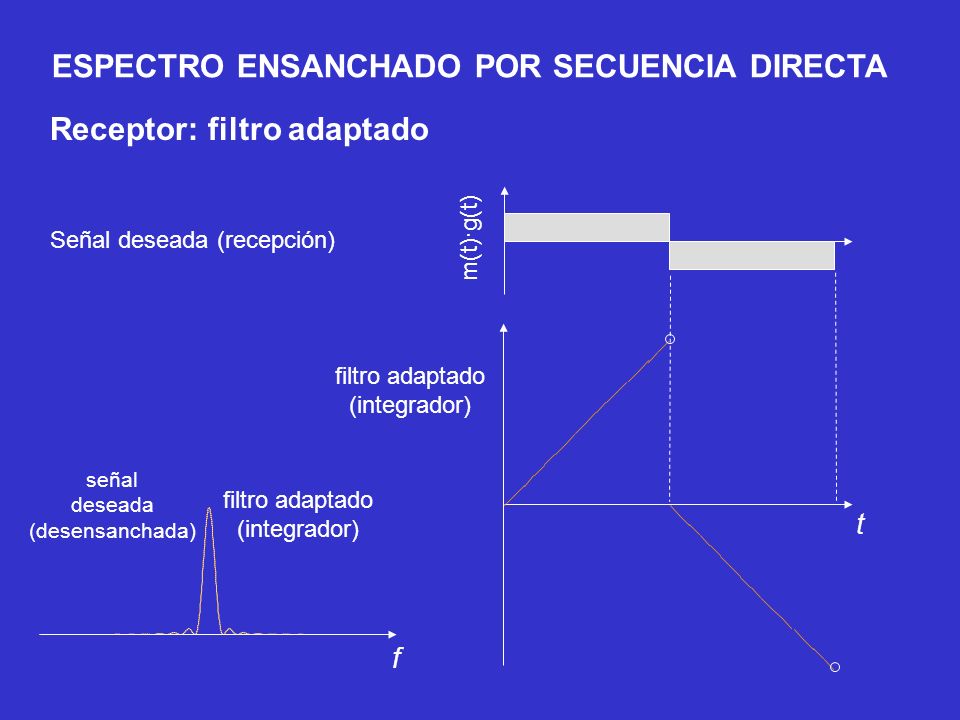

ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Receptor: filtro adaptado m(t)·g(t) Señal deseada (recepción) filtro adaptado (integrador) filtro adaptado (integrador) señal deseada (desensanchada) t f

7 Normativa y Planificación de Sistemas de Radiocomunicación

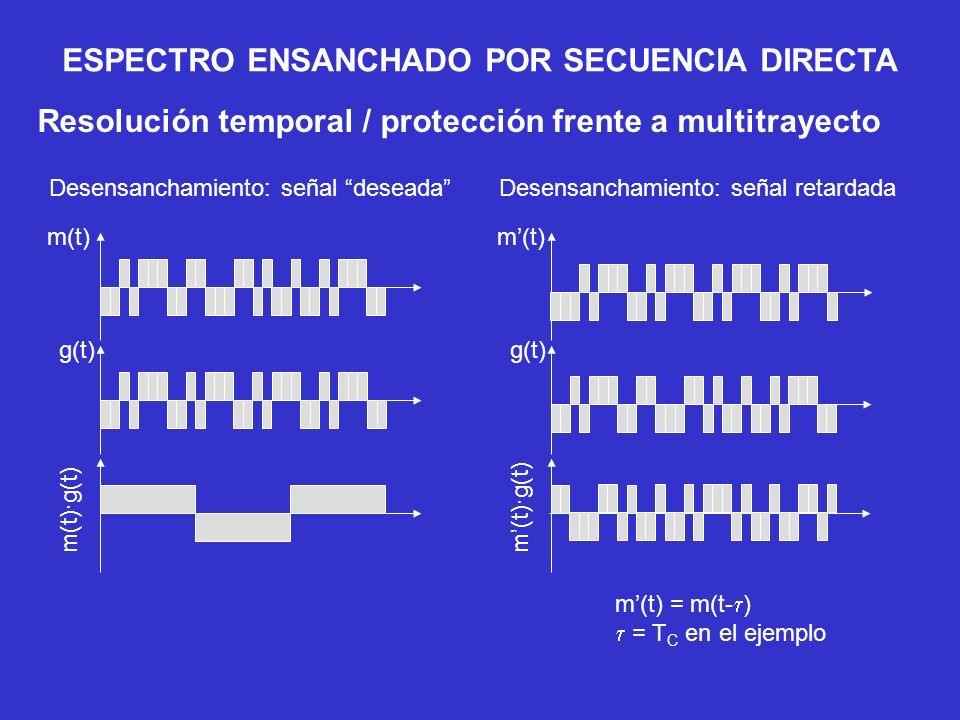

ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Resolución temporal / protección frente a multitrayecto Desensanchamiento: señal “deseada” Desensanchamiento: señal retardada m(t) m’(t) g(t) g(t) m(t)·g(t) m’(t)·g(t) m’(t) = m(t-t) t = TC en el ejemplo

8 Normativa y Planificación de Sistemas de Radiocomunicación

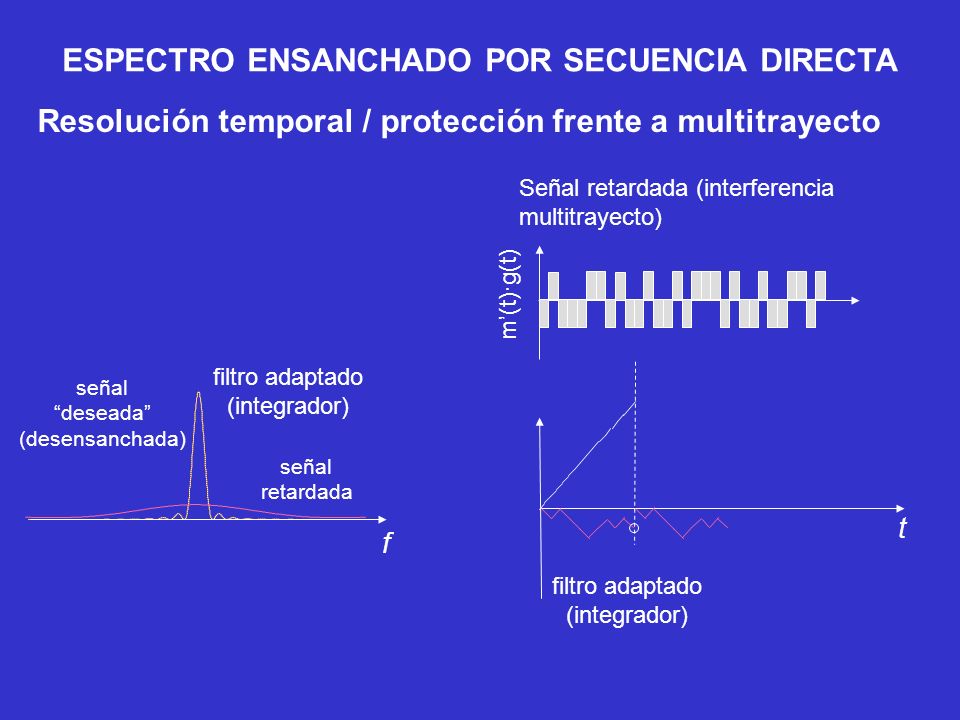

ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Resolución temporal / protección frente a multitrayecto Señal retardada (interferencia multitrayecto) filtro adaptado (integrador) m’(t)·g(t) señal “deseada” (desensanchada) señal retardada filtro adaptado (integrador) t f

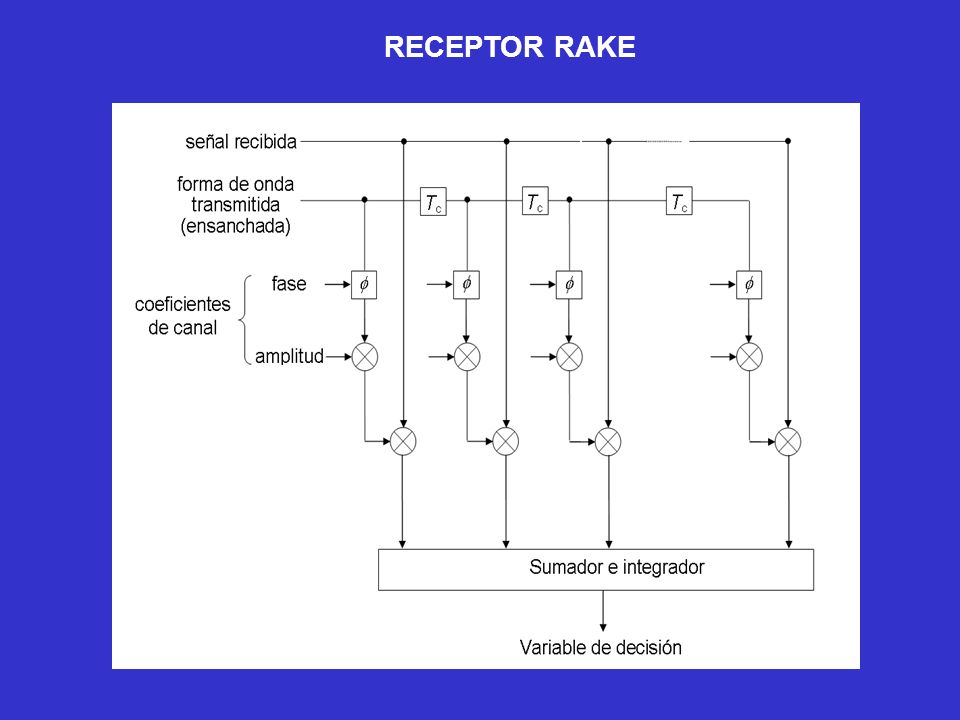

9 RECEPTOR RAKE

10 Normativa y Planificación de Sistemas de Radiocomunicación

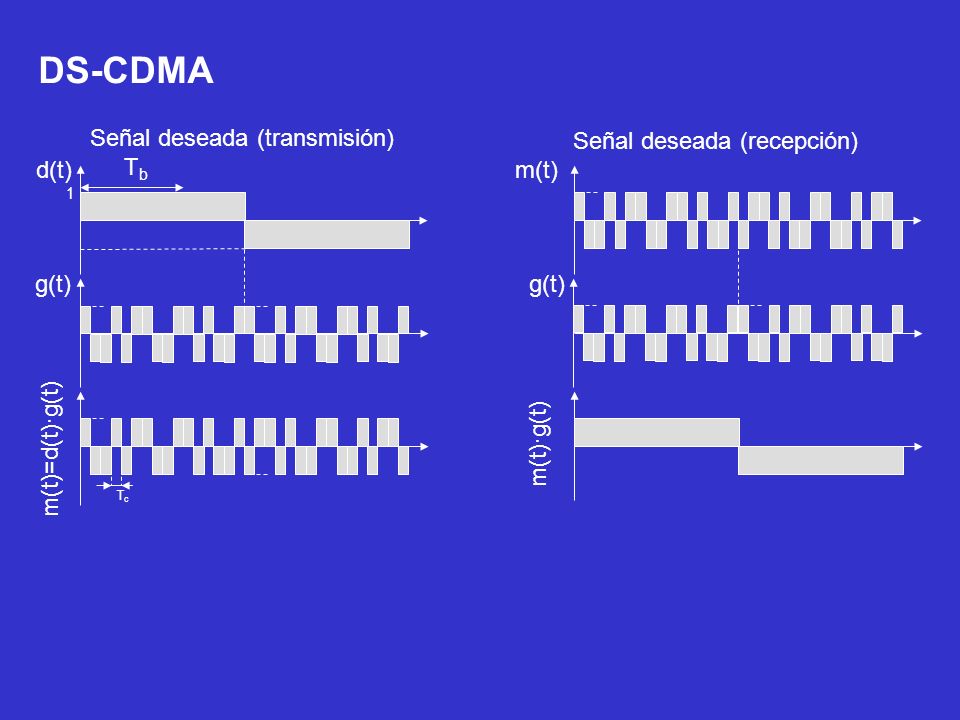

DS-CDMA Señal deseada (transmisión) Señal deseada (recepción) d(t) Tb m(t) 1 g(t) g(t) m(t)=d(t)·g(t) m(t)·g(t) Tc

11 Normativa y Planificación de Sistemas de Radiocomunicación

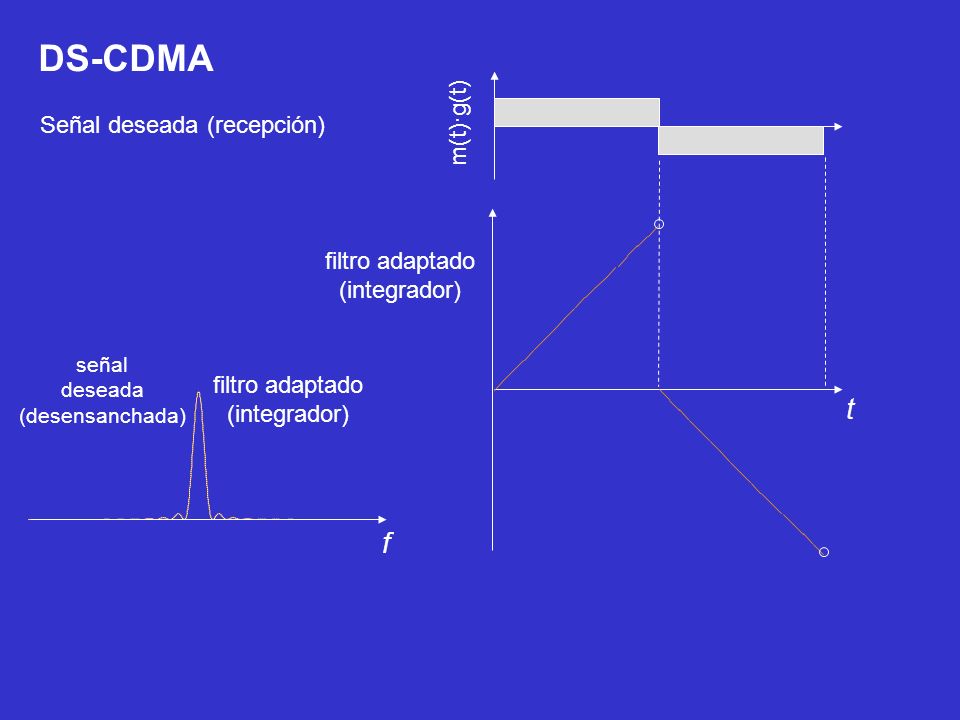

DS-CDMA m(t)·g(t) Señal deseada (recepción) filtro adaptado (integrador) filtro adaptado (integrador) señal deseada (desensanchada) t f

12 Normativa y Planificación de Sistemas de Radiocomunicación

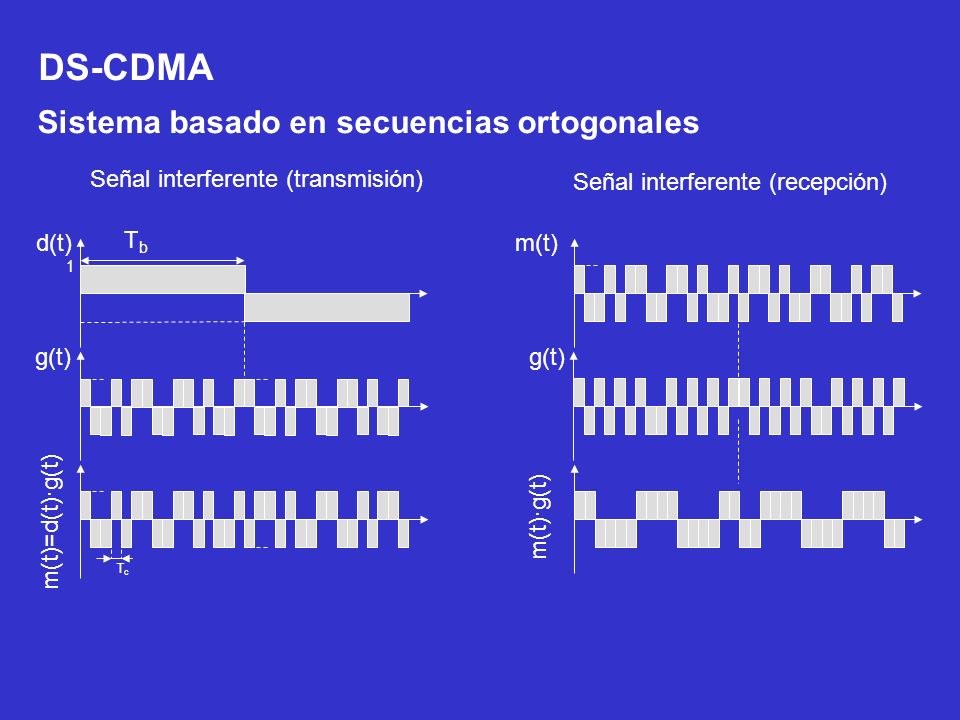

DS-CDMA Sistema basado en secuencias ortogonales Señal interferente (transmisión) Señal interferente (recepción) d(t) Tb m(t) 1 g(t) g(t) m(t)=d(t)·g(t) m(t)·g(t) Tc

13 Normativa y Planificación de Sistemas de Radiocomunicación

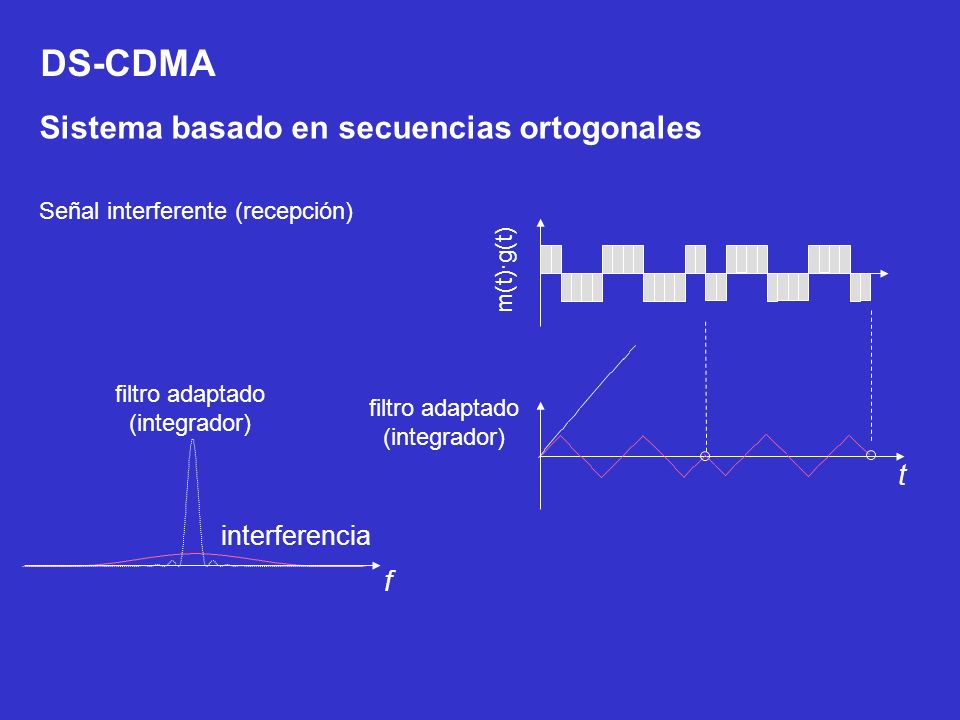

DS-CDMA Sistema basado en secuencias ortogonales Señal interferente (recepción) m(t)·g(t) filtro adaptado (integrador) filtro adaptado (integrador) t interferencia f

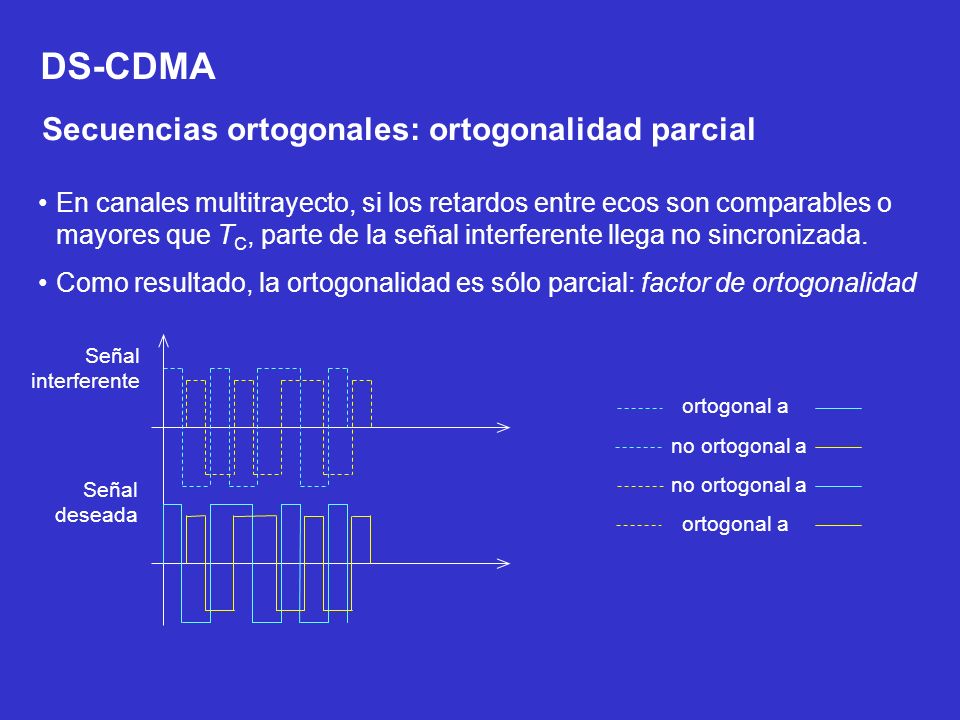

14 DS-CDMA Secuencias ortogonales: ortogonalidad parcial
En canales multitrayecto, si los retardos entre ecos son comparables o mayores que TC, parte de la señal interferente llega no sincronizada. Como resultado, la ortogonalidad es sólo parcial: factor de ortogonalidad Señal interferente ortogonal a no ortogonal a Señal deseada no ortogonal a ortogonal a

15 Normativa y Planificación de Sistemas de Radiocomunicación
DS-CDMA Sistema basado en secuencias no ortogonales Señal interferente (transmisión) Señal interferente (recepción) d(t) Tb m(t) 1 g(t) g(t) m(t)=d(t)·g(t) m(t)·g(t) Tc

16 Normativa y Planificación de Sistemas de Radiocomunicación

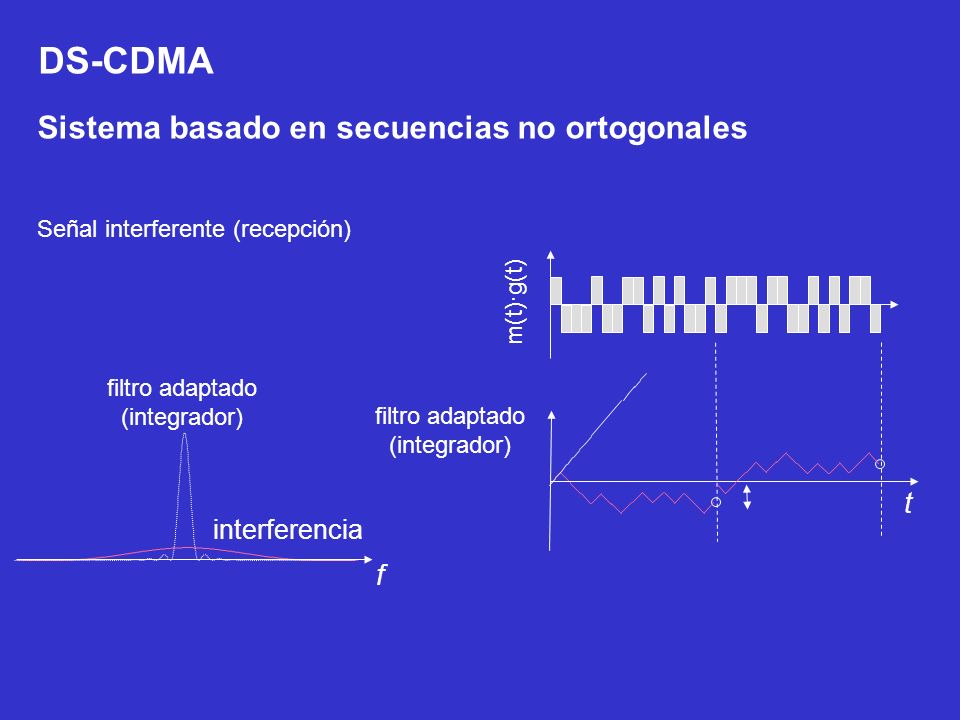

DS-CDMA Sistema basado en secuencias no ortogonales Señal interferente (recepción) filtro adaptado (integrador) m(t)·g(t) filtro adaptado (integrador) t interferencia f

17 Normativa y Planificación de Sistemas de Radiocomunicación

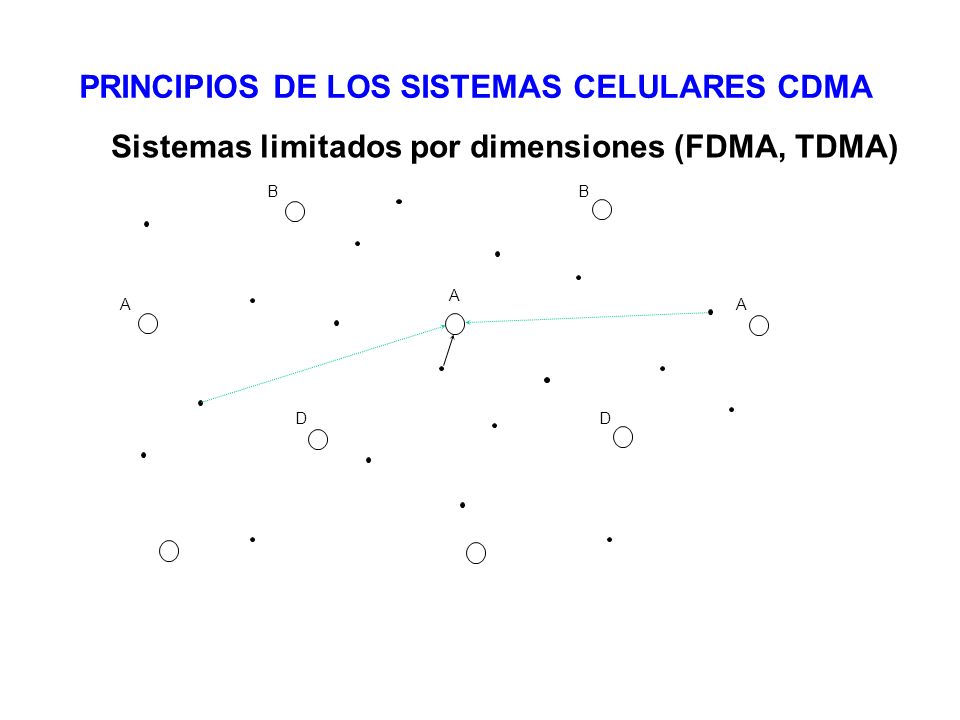

PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA Sistemas limitados por dimensiones (FDMA, TDMA) B B A A A D D

18 Normativa y Planificación de Sistemas de Radiocomunicación

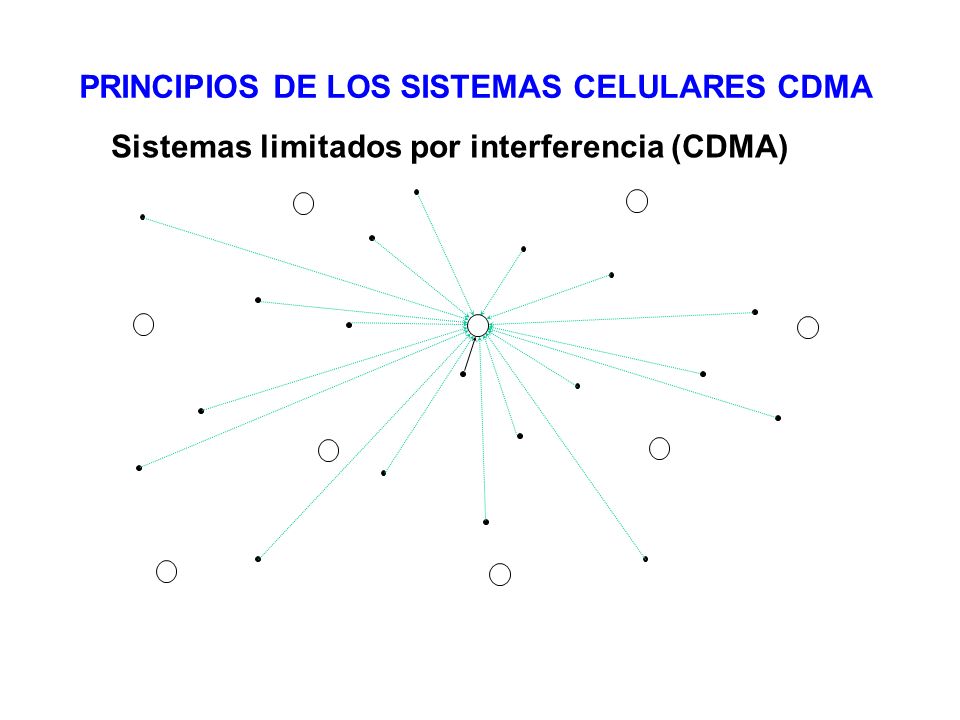

PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA Sistemas limitados por interferencia (CDMA)

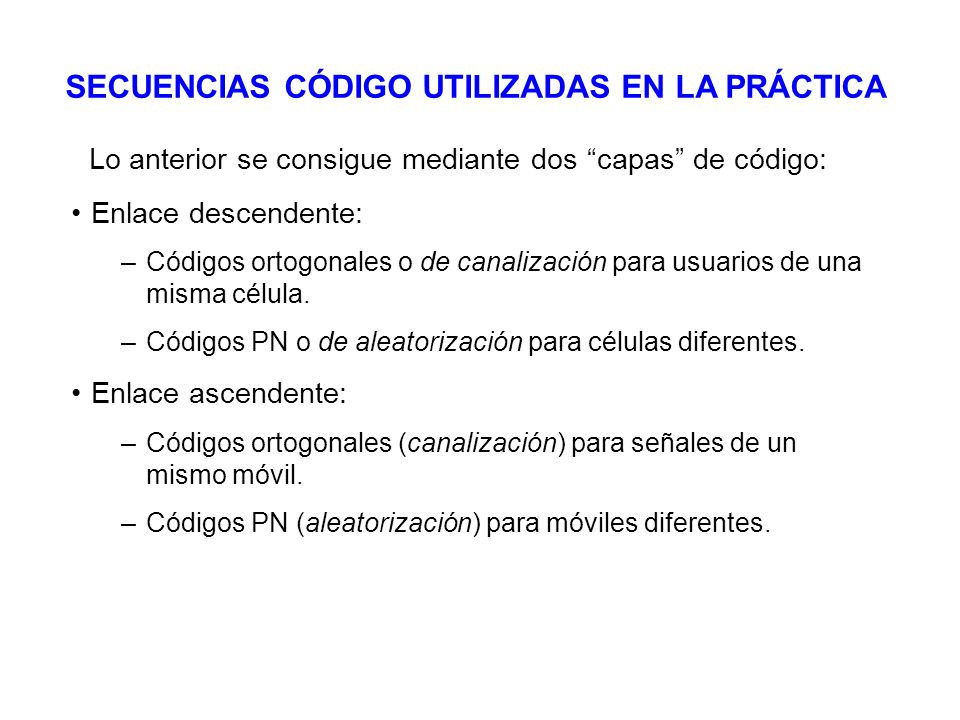

19 SECUENCIAS CÓDIGO UTILIZADAS EN LA PRÁCTICA
Lo anterior se consigue mediante dos “capas” de código: Enlace descendente: Códigos ortogonales o de canalización para usuarios de una misma célula. Códigos PN o de aleatorización para células diferentes. Enlace ascendente: Códigos ortogonales (canalización) para señales de un mismo móvil. Códigos PN (aleatorización) para móviles diferentes.

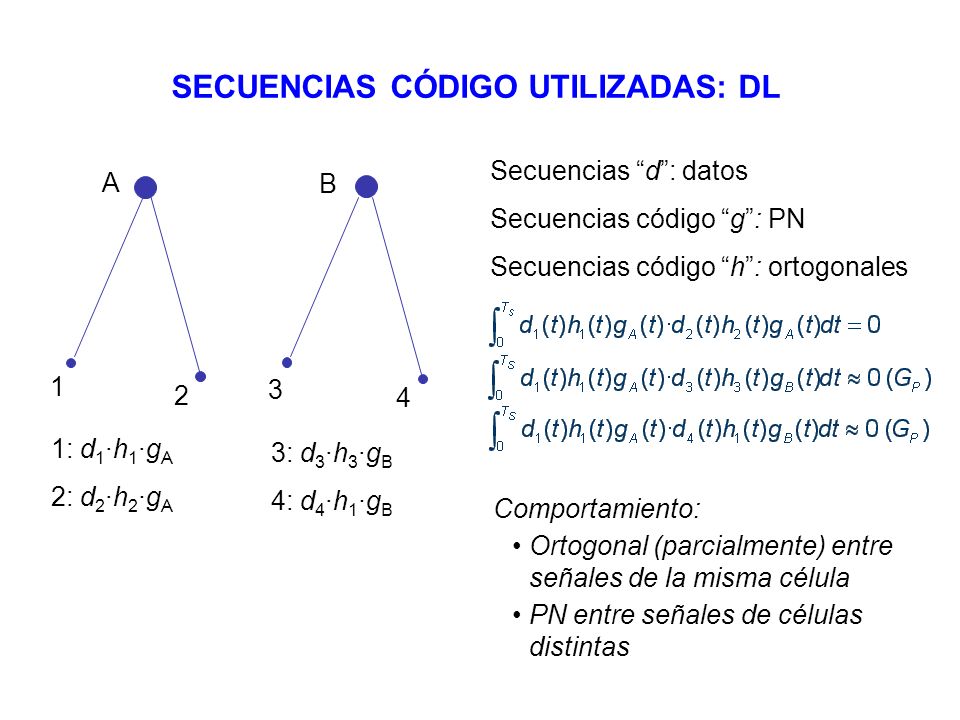

20 SECUENCIAS CÓDIGO UTILIZADAS: DL
Secuencias “d”: datos Secuencias código “g”: PN Secuencias código “h”: ortogonales A B 1 2 3 4 1: d1·h1·gA 2: d2·h2·gA 3: d3·h3·gB 4: d4·h1·gB Comportamiento: Ortogonal (parcialmente) entre señales de la misma célula PN entre señales de células distintas

21 SECUENCIAS CÓDIGO UTILIZADAS: UL
B Secuencias “d”: datos Secuencias código “g”: PN 1 3 Comportamiento: PN entre señales de móviles distintos Ortogonal (parcialmente) entre señales del mismo móvil 1: d1·g1 2: d2·g2 3: d3·g3 4: d4·g4

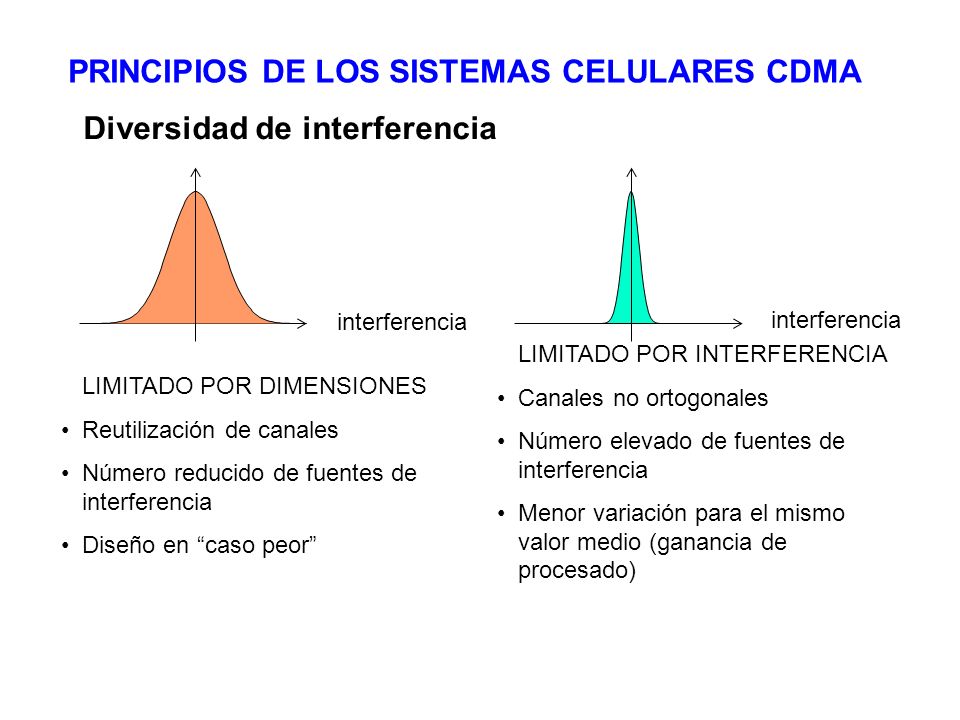

22 PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA
Diversidad de interferencia interferencia interferencia LIMITADO POR INTERFERENCIA Canales no ortogonales Número elevado de fuentes de interferencia Menor variación para el mismo valor medio (ganancia de procesado) LIMITADO POR DIMENSIONES Reutilización de canales Número reducido de fuentes de interferencia Diseño en “caso peor”

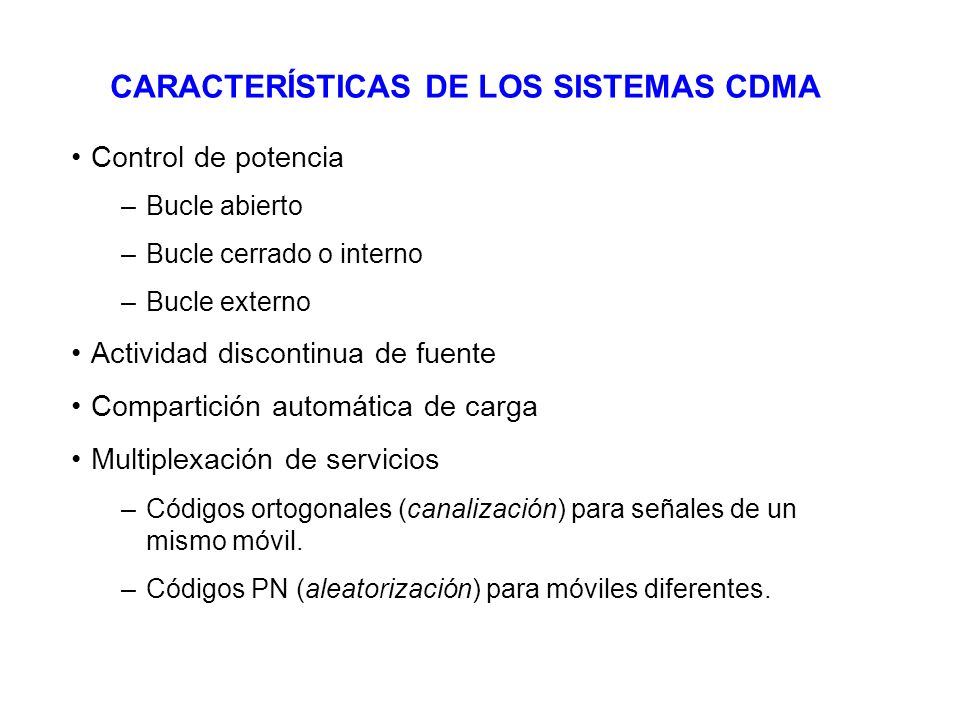

23 CARACTERÍSTICAS DE LOS SISTEMAS CDMA
Control de potencia Bucle abierto Bucle cerrado o interno Bucle externo Actividad discontinua de fuente Compartición automática de carga Multiplexación de servicios Códigos ortogonales (canalización) para señales de un mismo móvil. Códigos PN (aleatorización) para móviles diferentes.

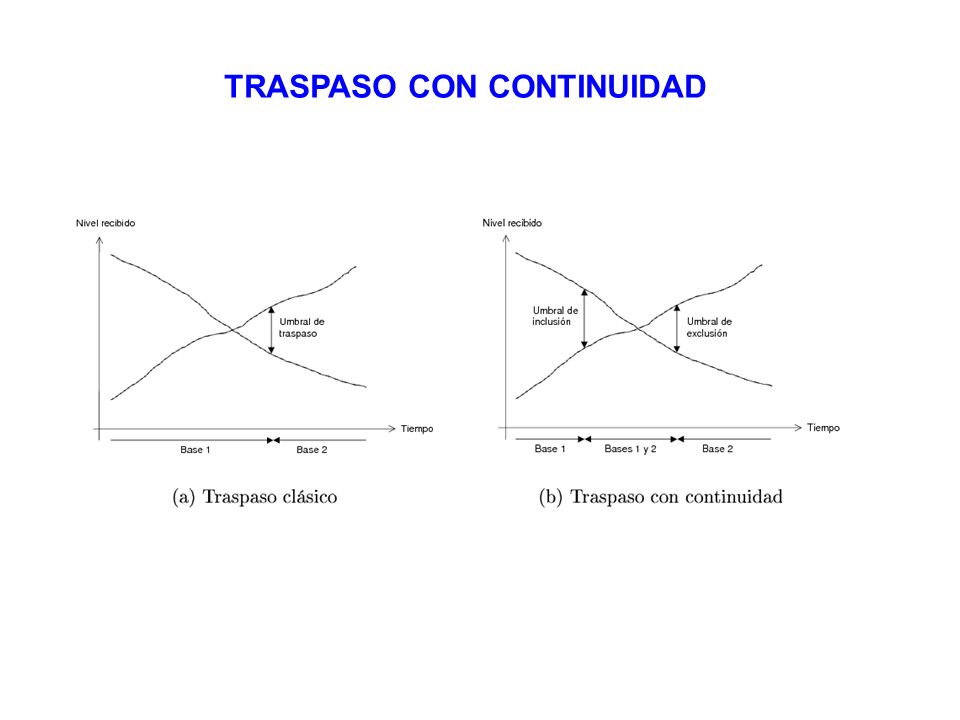

24 TRASPASO CON CONTINUIDAD
