1 Cap1 Aspecto Magnético de las Máquinas Eléctricas.
INEL 4085 Máquinas Eléctricas Prof. Andrés Díaz PhD

2 Aspectos magneticos de las máquinas

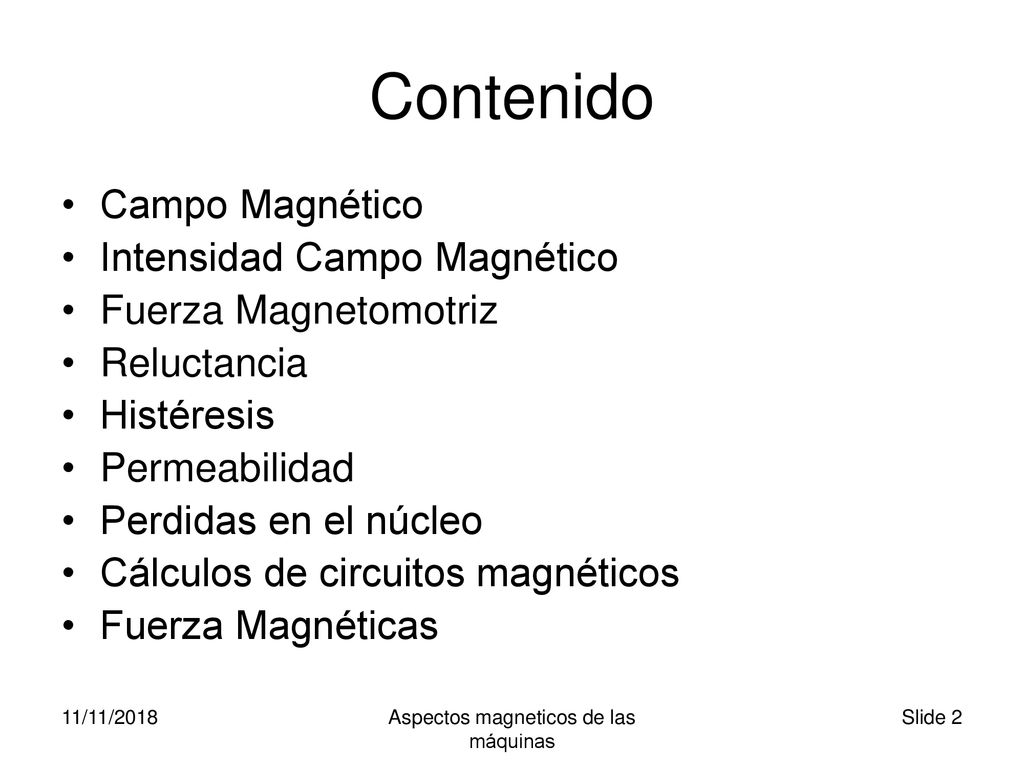

Contenido Campo Magnético Intensidad Campo Magnético Fuerza Magnetomotriz Reluctancia Histéresis Permeabilidad Perdidas en el núcleo Cálculos de circuitos magnéticos Fuerza Magnéticas 11/11/2018 Aspectos magneticos de las máquinas

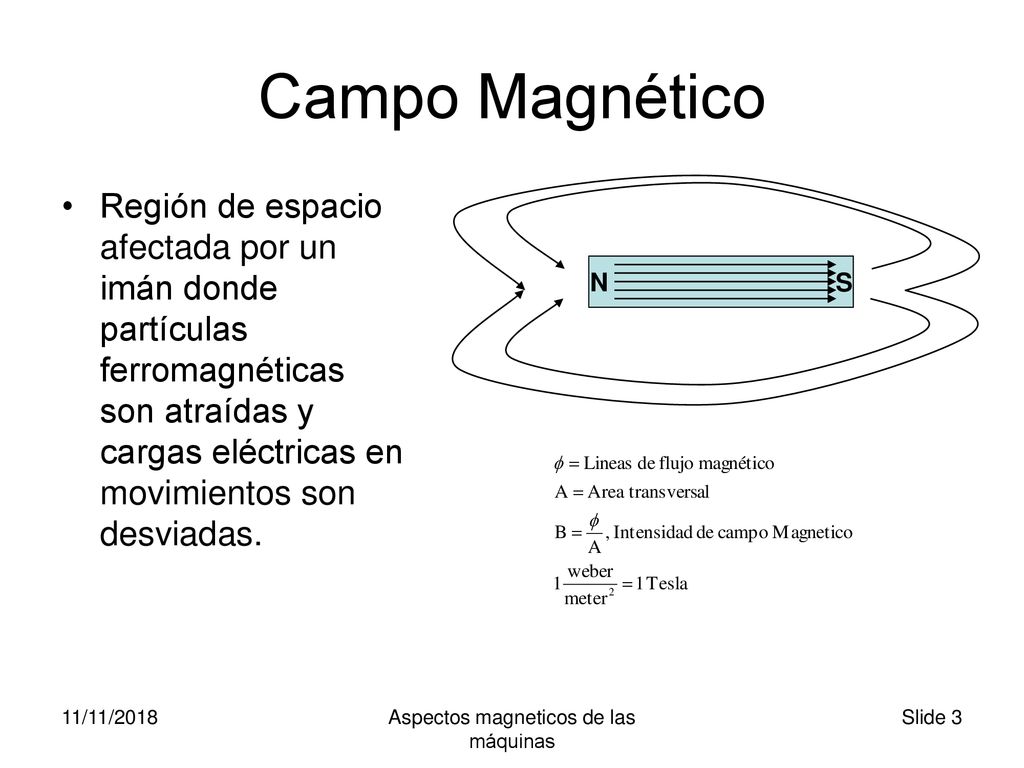

3 Aspectos magneticos de las máquinas
Campo Magnético N S Región de espacio afectada por un imán donde partículas ferromagnéticas son atraídas y cargas eléctricas en movimientos son desviadas. 11/11/2018 Aspectos magneticos de las máquinas

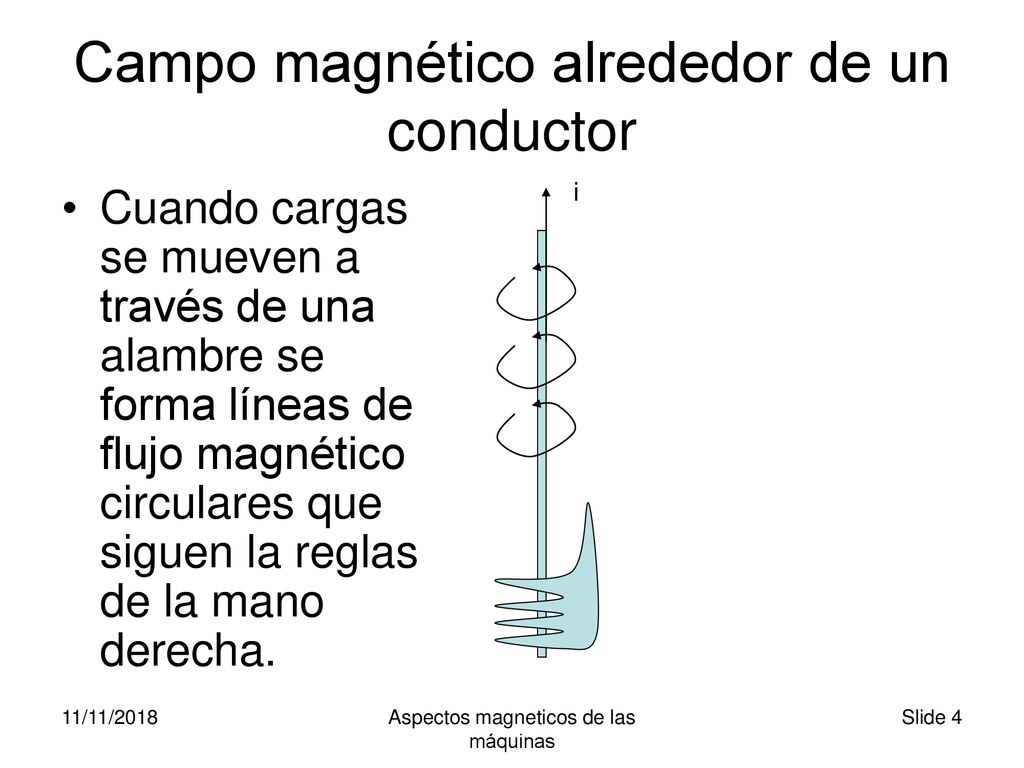

4 Campo magnético alrededor de un conductor
Cuando cargas se mueven a través de una alambre se forma líneas de flujo magnético circulares que siguen la reglas de la mano derecha. 11/11/2018 Aspectos magneticos de las máquinas

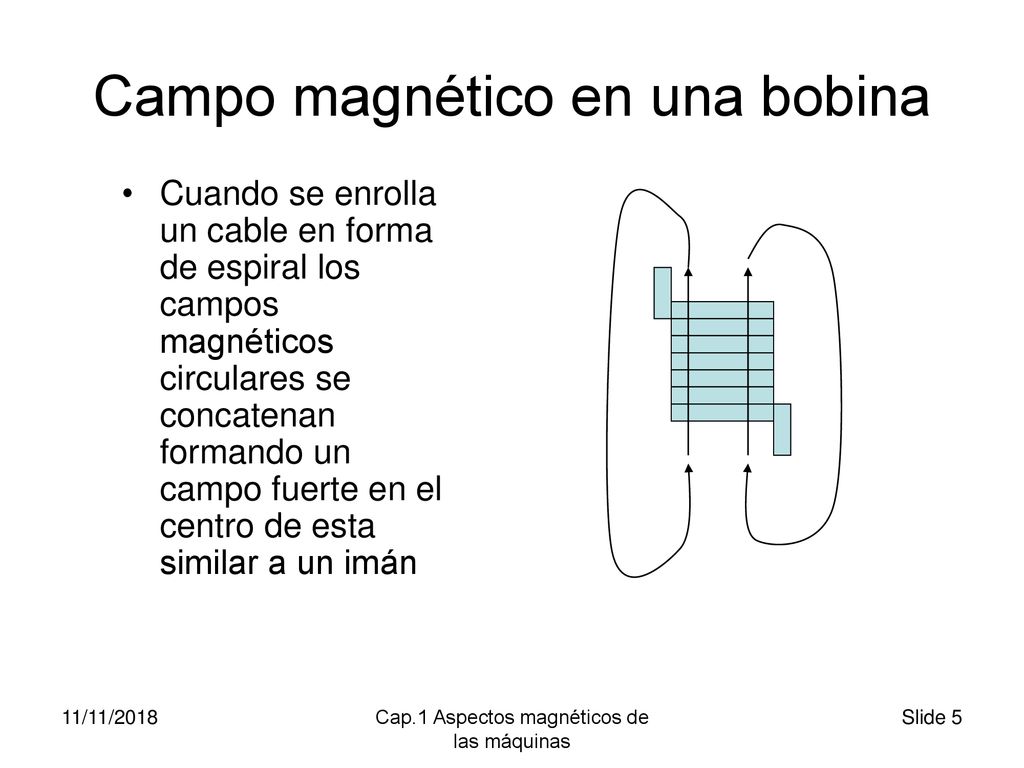

5 Campo magnético en una bobina
Cuando se enrolla un cable en forma de espiral los campos magnéticos circulares se concatenan formando un campo fuerte en el centro de esta similar a un imán 11/11/2018 Cap.1 Aspectos magnéticos de las máquinas

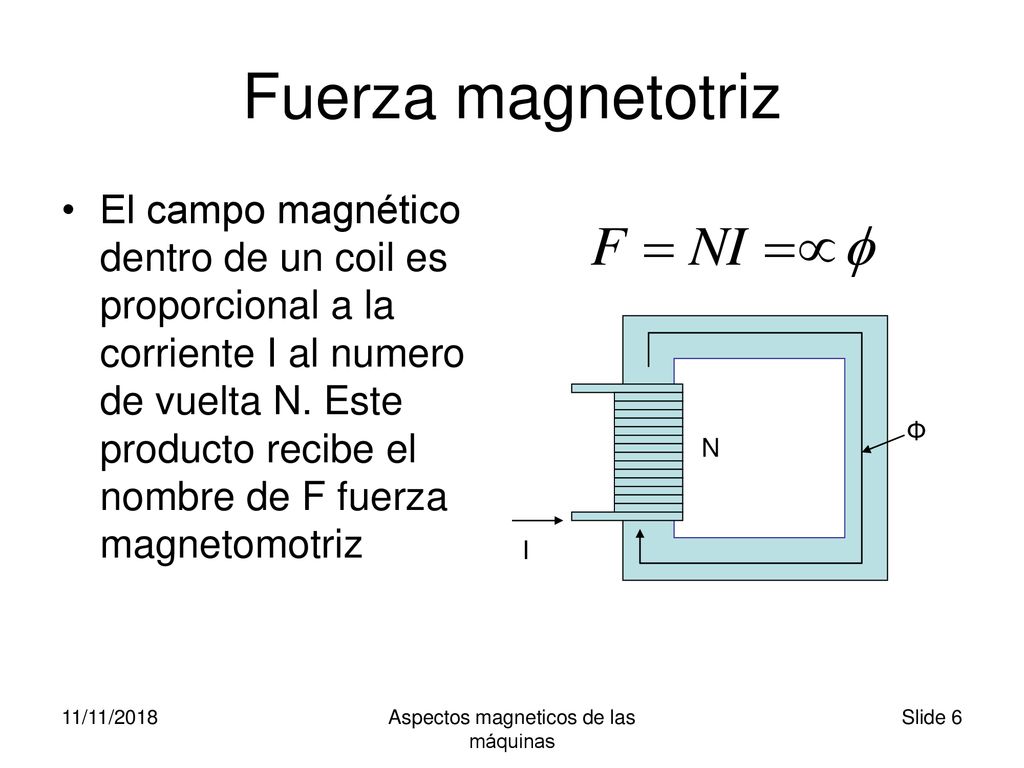

6 Aspectos magneticos de las máquinas
Fuerza magnetotriz El campo magnético dentro de un coil es proporcional a la corriente I al numero de vuelta N. Este producto recibe el nombre de F fuerza magnetomotriz Φ N I 11/11/2018 Aspectos magneticos de las máquinas

7 Ejemplo 1 fuerza magnetomotriz
Un flujo magnético de 0.2uW circula en un toroide cuando una corriente de 800ma circula por una bobina de 600 espiras enrolladas alrededor de este. Calcule cual será la densidad de campo magnético en el toroide cuando circule una corriente de 2A siendo el área transversal. 11/11/2018 Aspectos magneticos de las máquinas

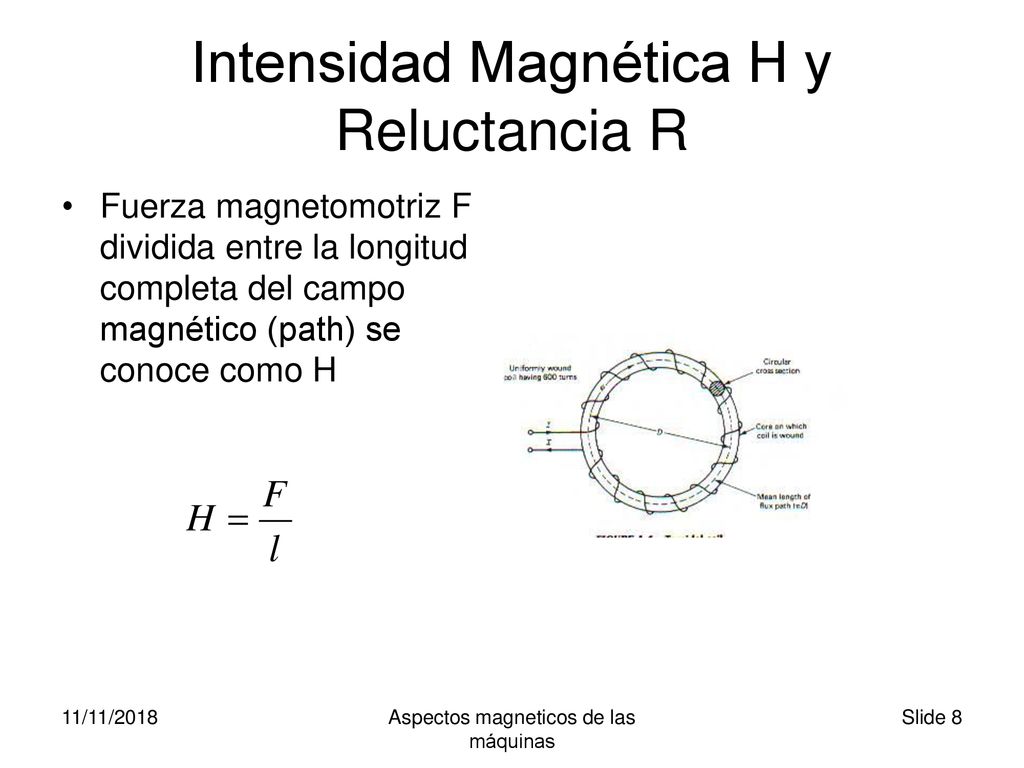

8 Intensidad Magnética H y Reluctancia R
Fuerza magnetomotriz F dividida entre la longitud completa del campo magnético (path) se conoce como H 11/11/2018 Aspectos magneticos de las máquinas

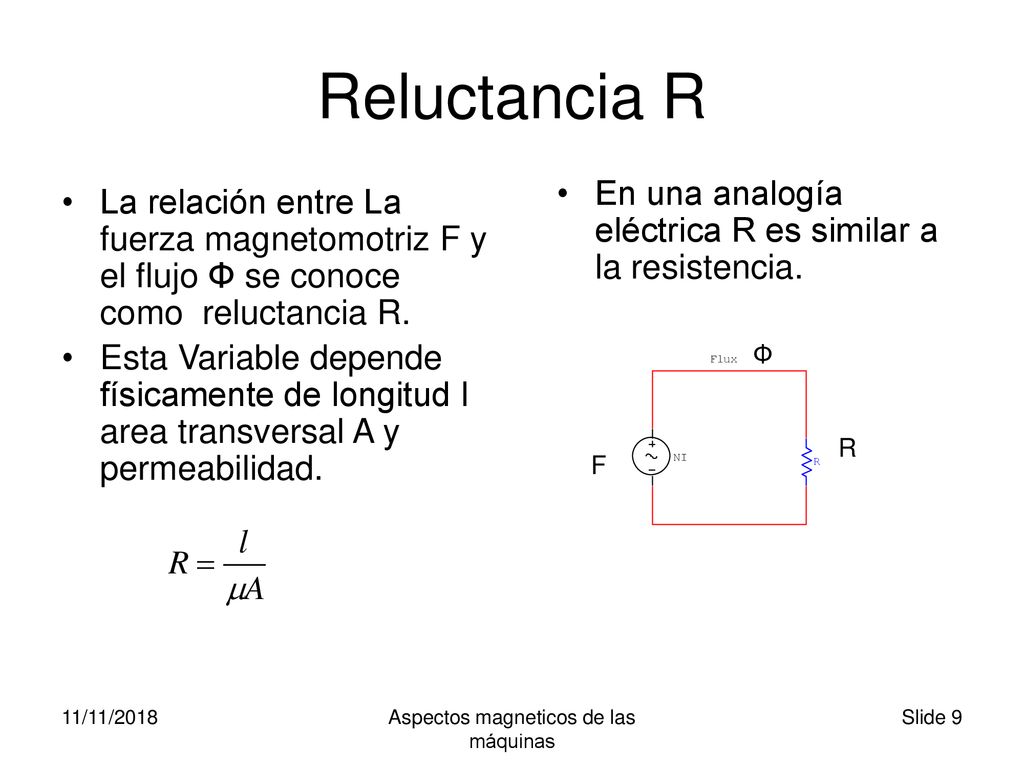

9 Aspectos magneticos de las máquinas
Reluctancia R En una analogía eléctrica R es similar a la resistencia. La relación entre La fuerza magnetomotriz F y el flujo Φ se conoce como reluctancia R. Esta Variable depende físicamente de longitud l area transversal A y permeabilidad. Φ R F 11/11/2018 Aspectos magneticos de las máquinas

10 Aspectos magneticos de las máquinas

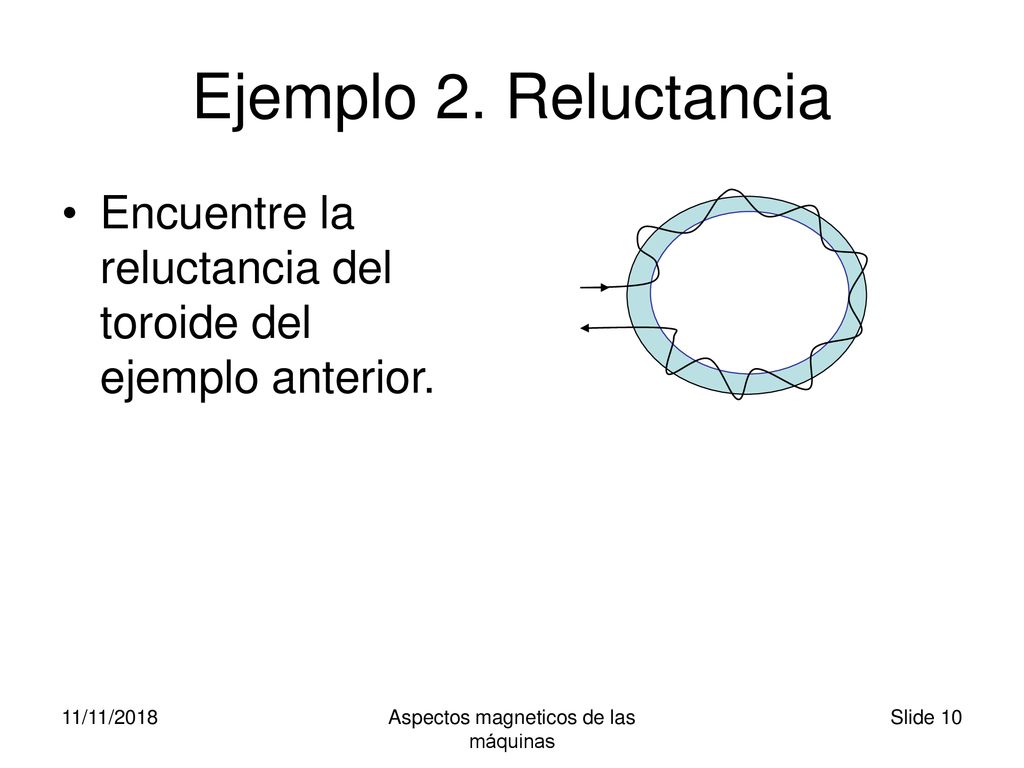

Ejemplo 2. Reluctancia Encuentre la reluctancia del toroide del ejemplo anterior. 11/11/2018 Aspectos magneticos de las máquinas

11 Aspectos magneticos de las máquinas
Permeabilidad Es caracterisitica de un material de permitir el paso de las lineas de flujo magnetico. Aunque estan son capaz de viajar en el vacio y aire seco, los materiales ferromagnetico tienen una permtividad 1000 veces mayor. La permeabilidad se simboliza con la letra griega µ y relaciona la intensidad magnetica H con la densidad magnetica B. Se puede desmostrar facilmente que esta ecuacion es compatible con la de circuito magnetico. 11/11/2018 Aspectos magneticos de las máquinas

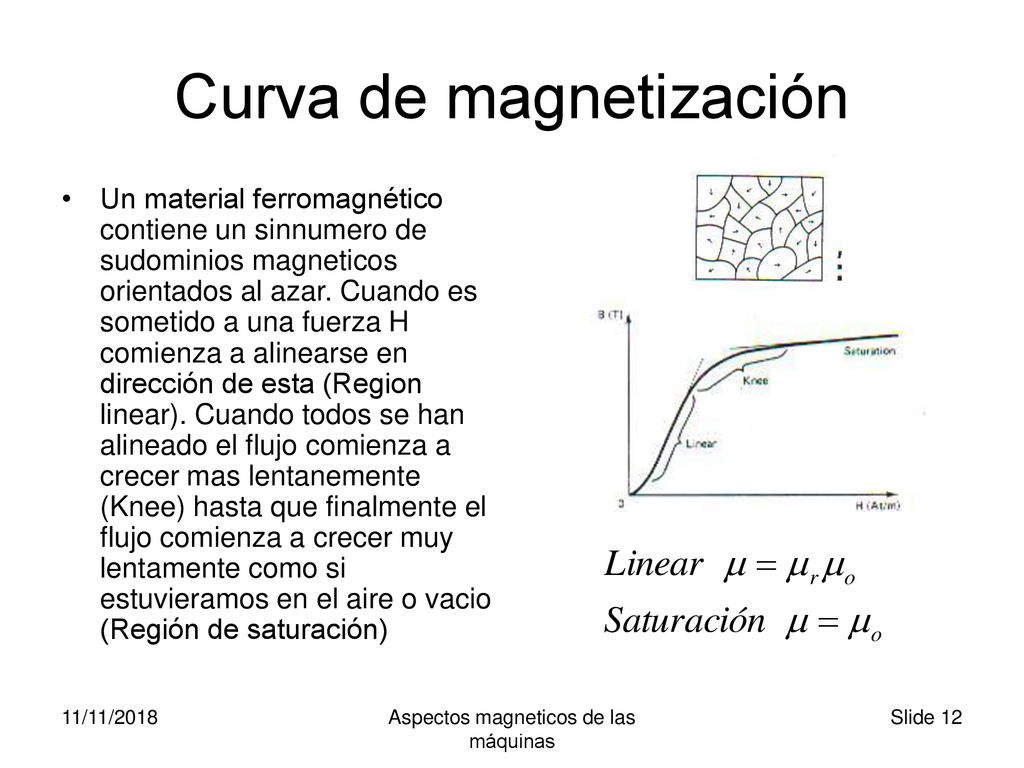

12 Curva de magnetización
Un material ferromagnético contiene un sinnumero de sudominios magneticos orientados al azar. Cuando es sometido a una fuerza H comienza a alinearse en dirección de esta (Region linear). Cuando todos se han alineado el flujo comienza a crecer mas lentanemente (Knee) hasta que finalmente el flujo comienza a crecer muy lentamente como si estuvieramos en el aire o vacio (Región de saturación) 11/11/2018 Aspectos magneticos de las máquinas

13 Aspectos magneticos de las máquinas

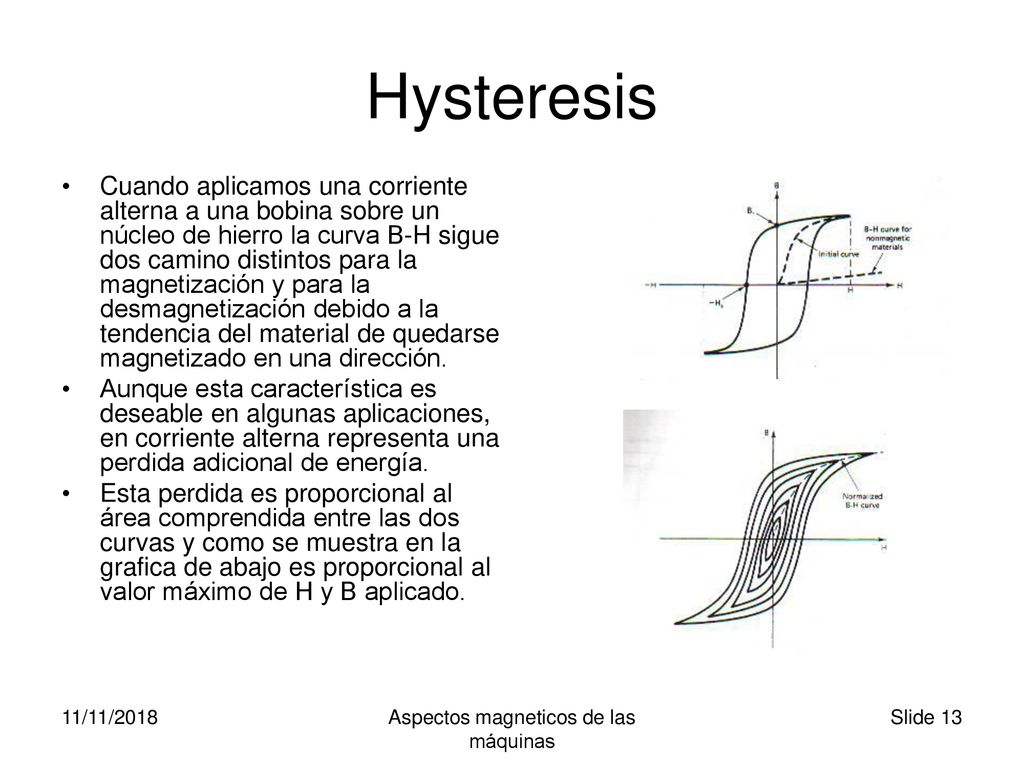

Hysteresis Cuando aplicamos una corriente alterna a una bobina sobre un núcleo de hierro la curva B-H sigue dos camino distintos para la magnetización y para la desmagnetización debido a la tendencia del material de quedarse magnetizado en una dirección. Aunque esta característica es deseable en algunas aplicaciones, en corriente alterna representa una perdida adicional de energía. Esta perdida es proporcional al área comprendida entre las dos curvas y como se muestra en la grafica de abajo es proporcional al valor máximo de H y B aplicado. 11/11/2018 Aspectos magneticos de las máquinas

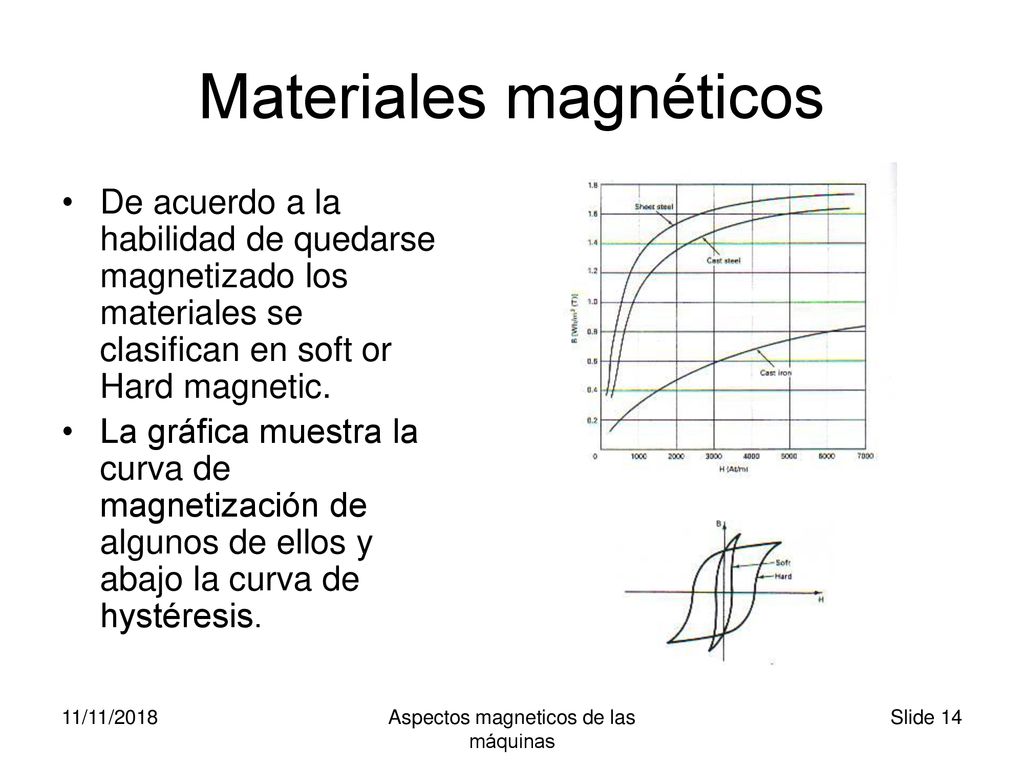

14 Materiales magnéticos
De acuerdo a la habilidad de quedarse magnetizado los materiales se clasifican en soft or Hard magnetic. La gráfica muestra la curva de magnetización de algunos de ellos y abajo la curva de hystéresis. 11/11/2018 Aspectos magneticos de las máquinas

15 Problema 1.1 Permeabilidad
Un anillo ferromagnético con una circunferencia media de 36cm y una sección transversal de 3cm^2 esta formada de 400 espiras. Cuando la corriente de exitación es 1.4A el flujo es de 1.4mWb determine la permabilidad relativa del hierro. 11/11/2018 Aspectos magneticos de las máquinas

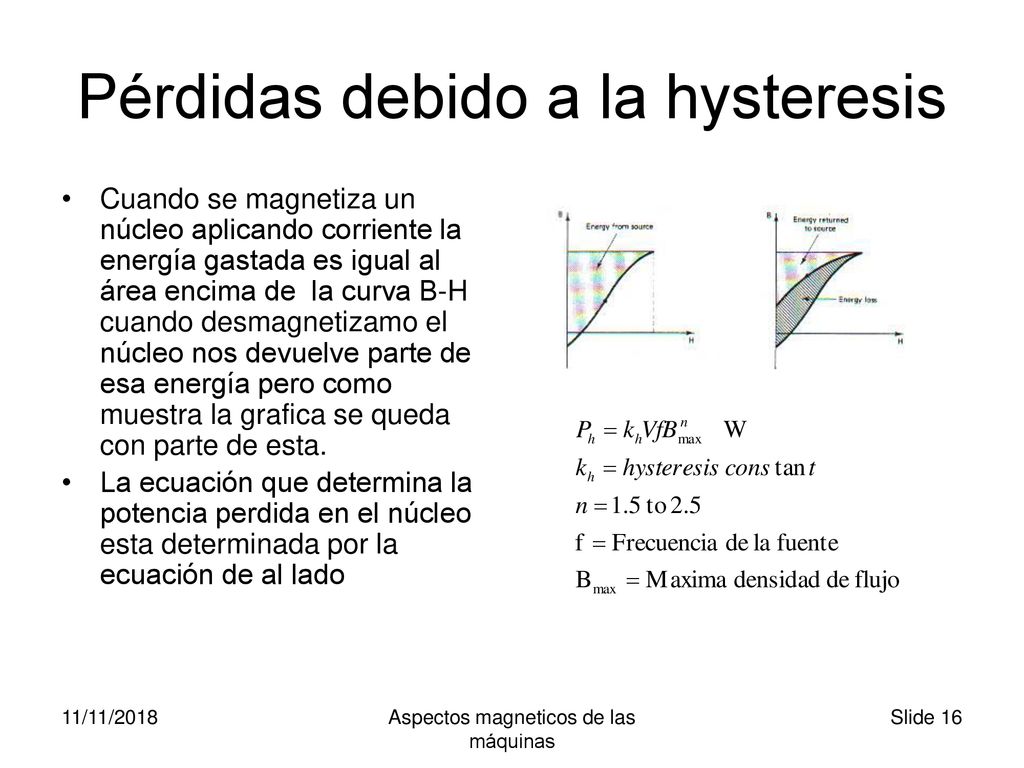

16 Pérdidas debido a la hysteresis
Cuando se magnetiza un núcleo aplicando corriente la energía gastada es igual al área encima de la curva B-H cuando desmagnetizamo el núcleo nos devuelve parte de esa energía pero como muestra la grafica se queda con parte de esta. La ecuación que determina la potencia perdida en el núcleo esta determinada por la ecuación de al lado 11/11/2018 Aspectos magneticos de las máquinas

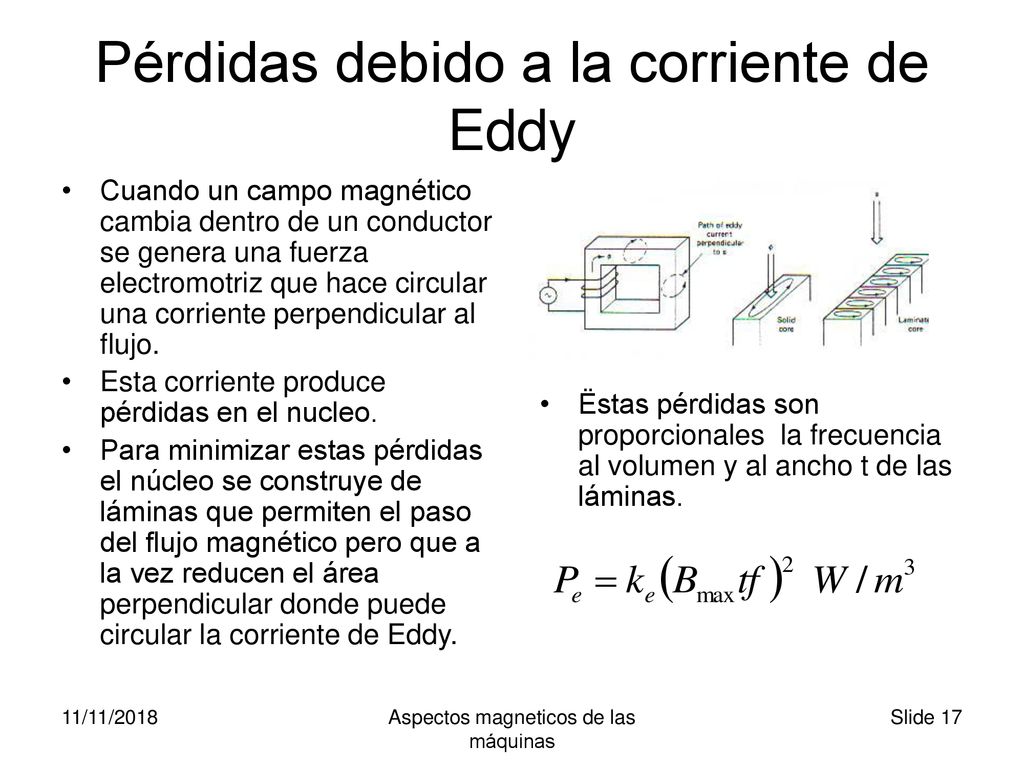

17 Pérdidas debido a la corriente de Eddy
Cuando un campo magnético cambia dentro de un conductor se genera una fuerza electromotriz que hace circular una corriente perpendicular al flujo. Esta corriente produce pérdidas en el nucleo. Para minimizar estas pérdidas el núcleo se construye de láminas que permiten el paso del flujo magnético pero que a la vez reducen el área perpendicular donde puede circular la corriente de Eddy. Ëstas pérdidas son proporcionales la frecuencia al volumen y al ancho t de las láminas. 11/11/2018 Aspectos magneticos de las máquinas

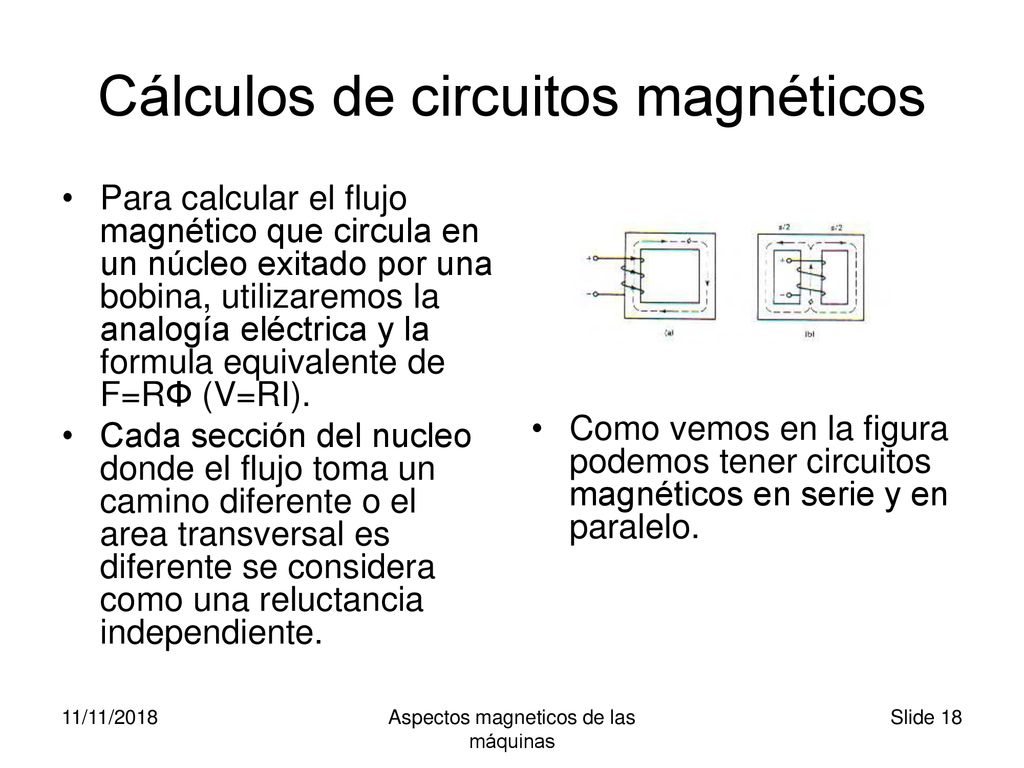

18 Cálculos de circuitos magnéticos
Para calcular el flujo magnético que circula en un núcleo exitado por una bobina, utilizaremos la analogía eléctrica y la formula equivalente de F=RΦ (V=RI). Cada sección del nucleo donde el flujo toma un camino diferente o el area transversal es diferente se considera como una reluctancia independiente. Como vemos en la figura podemos tener circuitos magnéticos en serie y en paralelo. 11/11/2018 Aspectos magneticos de las máquinas

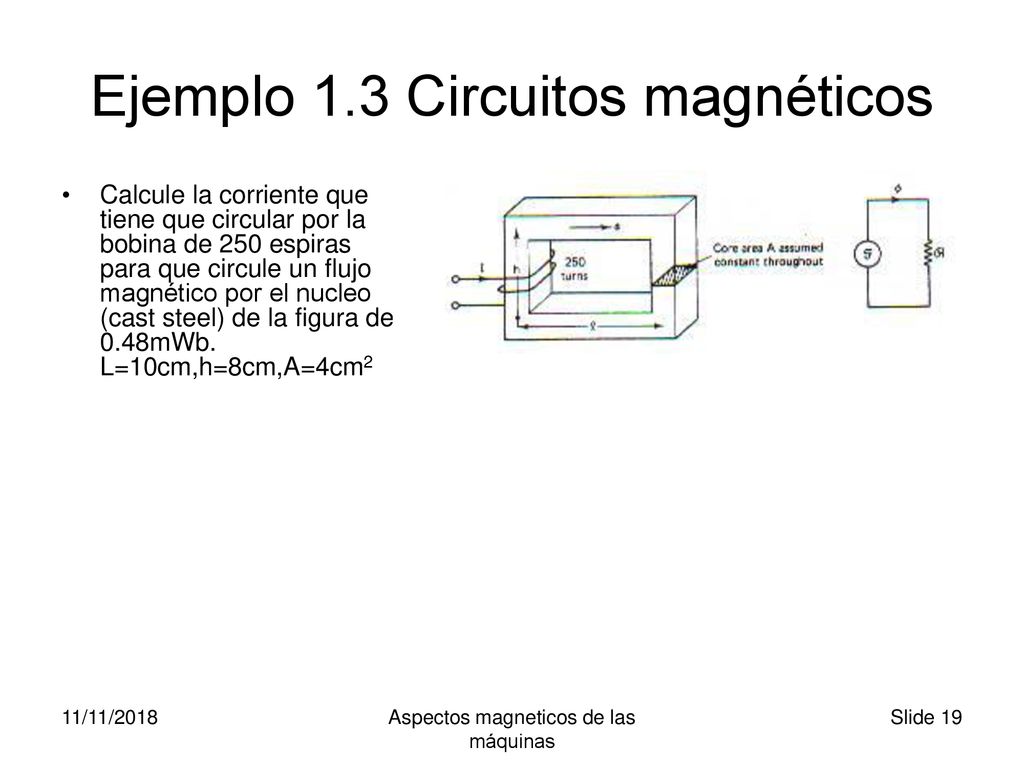

19 Ejemplo 1.3 Circuitos magnéticos
Calcule la corriente que tiene que circular por la bobina de 250 espiras para que circule un flujo magnético por el nucleo (cast steel) de la figura de 0.48mWb. L=10cm,h=8cm,A=4cm2 11/11/2018 Aspectos magneticos de las máquinas

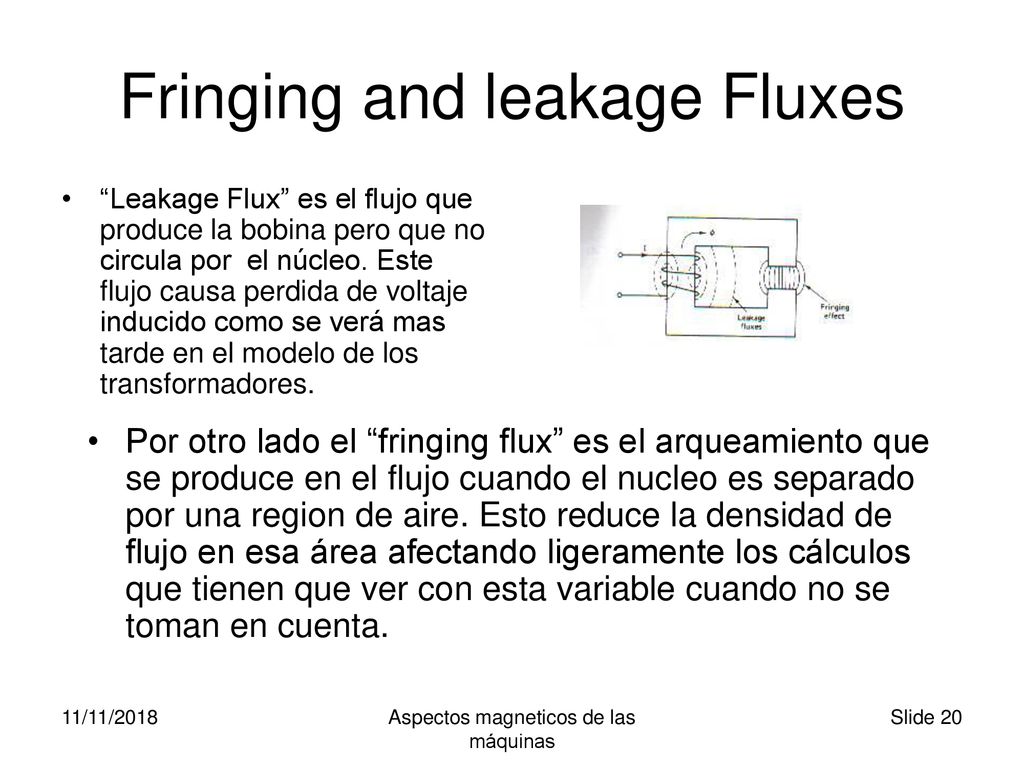

20 Fringing and leakage Fluxes
“Leakage Flux” es el flujo que produce la bobina pero que no circula por el núcleo. Este flujo causa perdida de voltaje inducido como se verá mas tarde en el modelo de los transformadores. Por otro lado el “fringing flux” es el arqueamiento que se produce en el flujo cuando el nucleo es separado por una region de aire. Esto reduce la densidad de flujo en esa área afectando ligeramente los cálculos que tienen que ver con esta variable cuando no se toman en cuenta. 11/11/2018 Aspectos magneticos de las máquinas

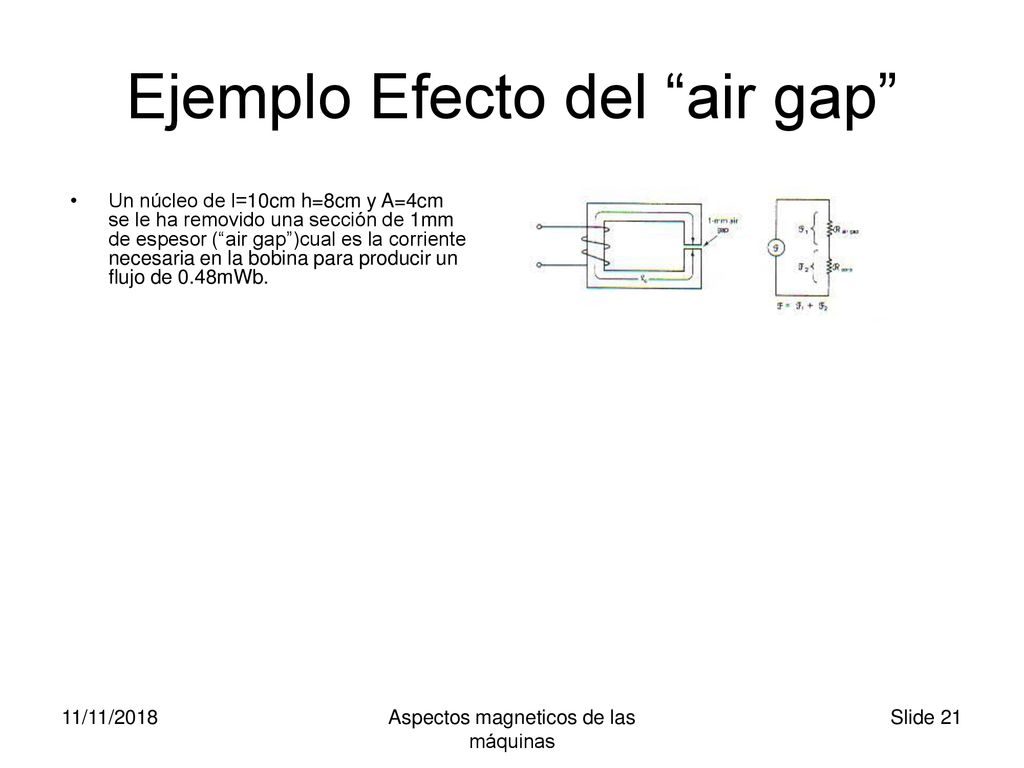

21 Ejemplo Efecto del “air gap”
Un núcleo de l=10cm h=8cm y A=4cm se le ha removido una sección de 1mm de espesor (“air gap”)cual es la corriente necesaria en la bobina para producir un flujo de 0.48mWb. 11/11/2018 Aspectos magneticos de las máquinas

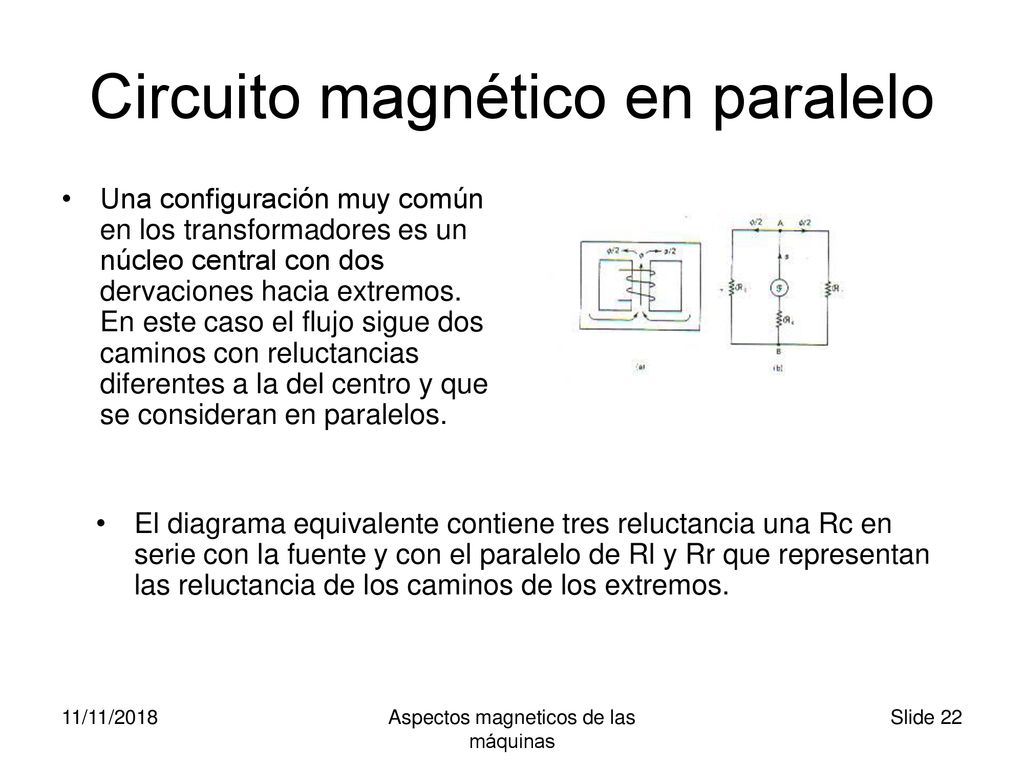

22 Circuito magnético en paralelo
Una configuración muy común en los transformadores es un núcleo central con dos dervaciones hacia extremos. En este caso el flujo sigue dos caminos con reluctancias diferentes a la del centro y que se consideran en paralelos. El diagrama equivalente contiene tres reluctancia una Rc en serie con la fuente y con el paralelo de Rl y Rr que representan las reluctancia de los caminos de los extremos. 11/11/2018 Aspectos magneticos de las máquinas

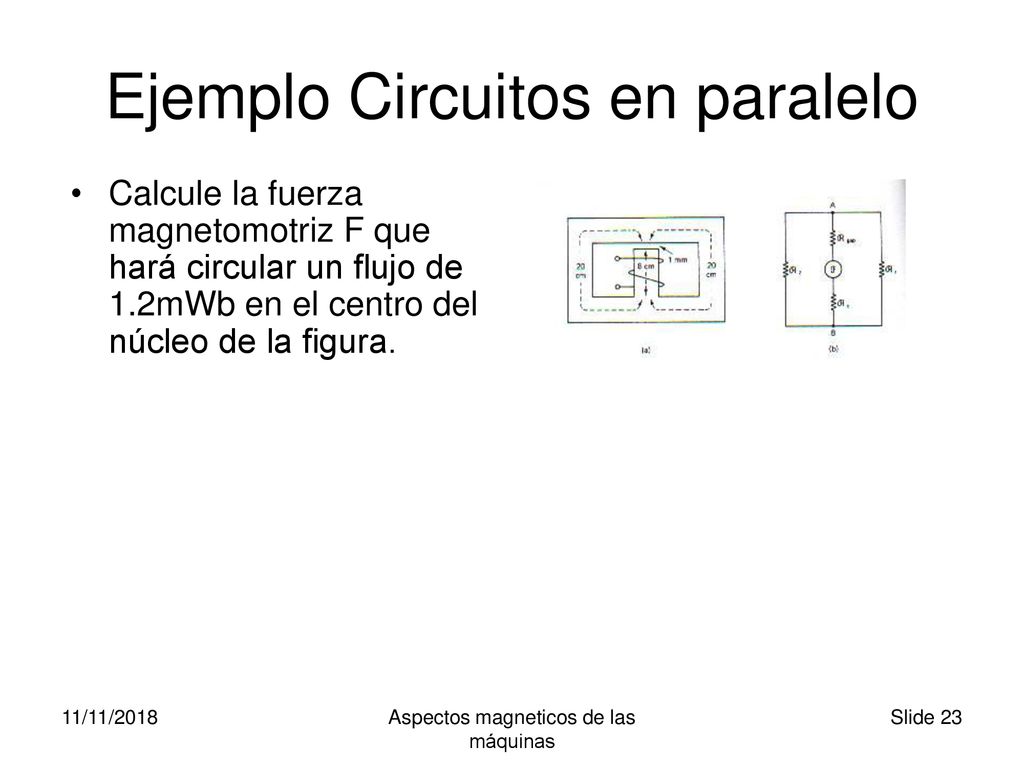

23 Ejemplo Circuitos en paralelo
Calcule la fuerza magnetomotriz F que hará circular un flujo de 1.2mWb en el centro del núcleo de la figura. 11/11/2018 Aspectos magneticos de las máquinas

24 Fuerza magnética entre superficies de hierro.
En aplicaciones como “relays” o valvula neumáticas, el campo magnético se utiliza ejercer fuerzas y activar mecanismos. La fuerza ejercida por dos superficies ferromagnética por la cual circula un flujo magnético viene dado por la siguiente fórmula. 11/11/2018 Aspectos magneticos de las máquinas

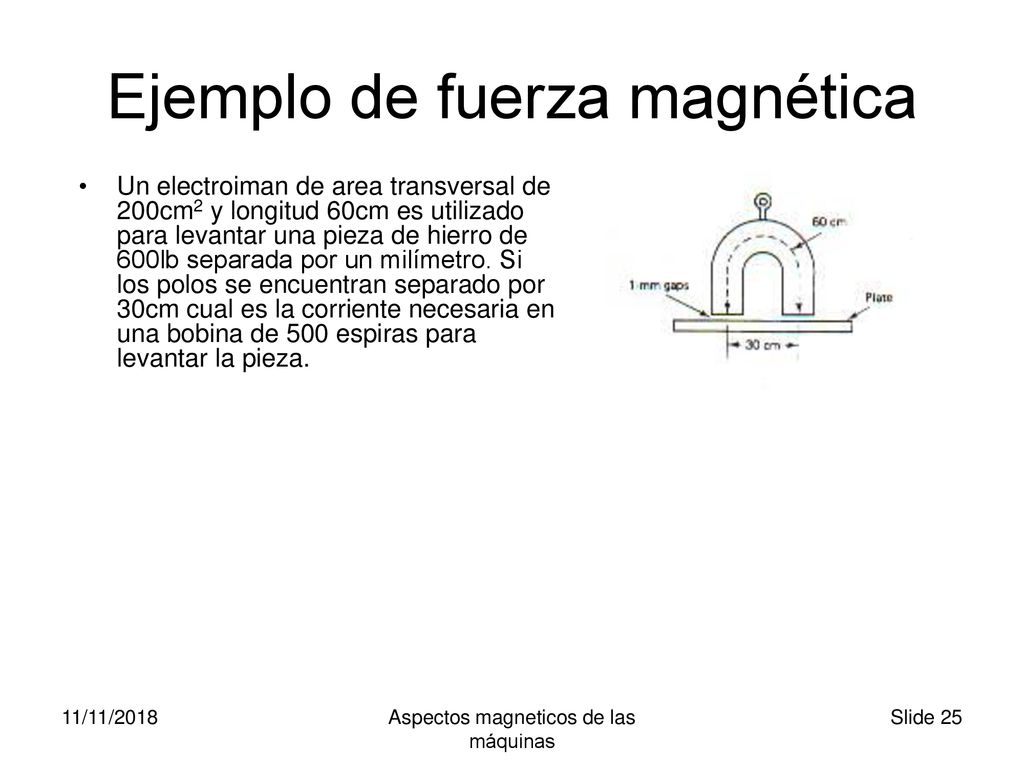

25 Ejemplo de fuerza magnética
Un electroiman de area transversal de 200cm2 y longitud 60cm es utilizado para levantar una pieza de hierro de 600lb separada por un milímetro. Si los polos se encuentran separado por 30cm cual es la corriente necesaria en una bobina de 500 espiras para levantar la pieza. 11/11/2018 Aspectos magneticos de las máquinas
