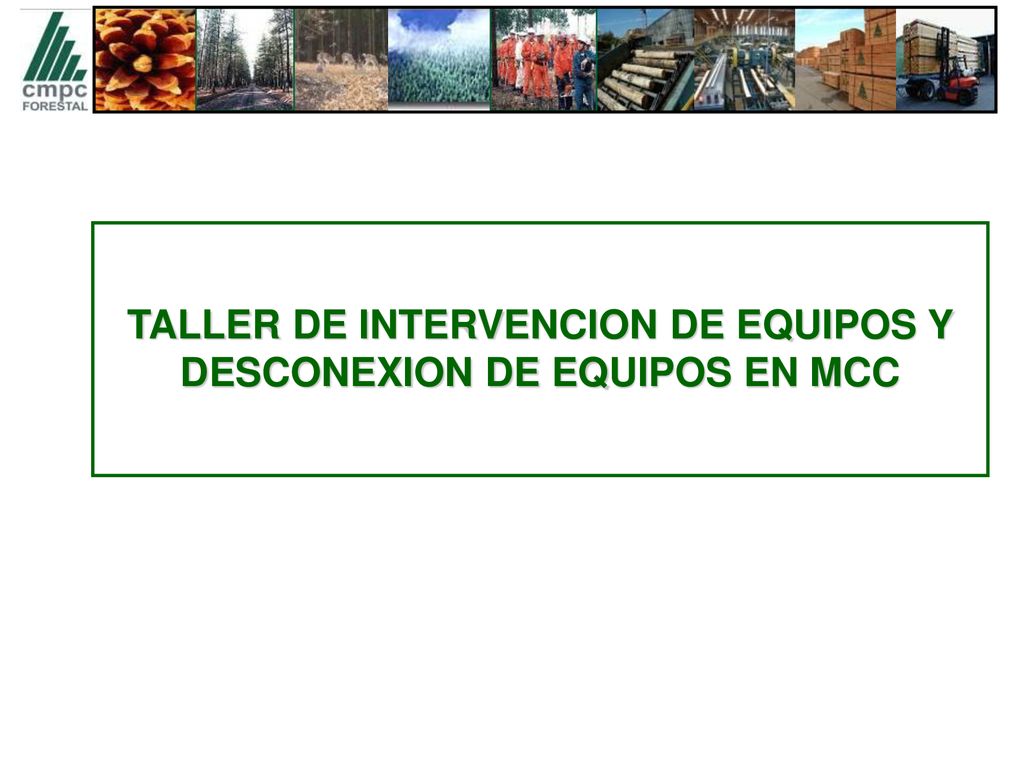

TALLER DE INTERVENCION DE EQUIPOS Y DESCONEXION DE EQUIPOS EN MCC

Presentación del tema: "TALLER DE INTERVENCION DE EQUIPOS Y DESCONEXION DE EQUIPOS EN MCC"— Transcripción de la presentación:

1 TALLER DE INTERVENCION DE EQUIPOS Y DESCONEXION DE EQUIPOS EN MCC

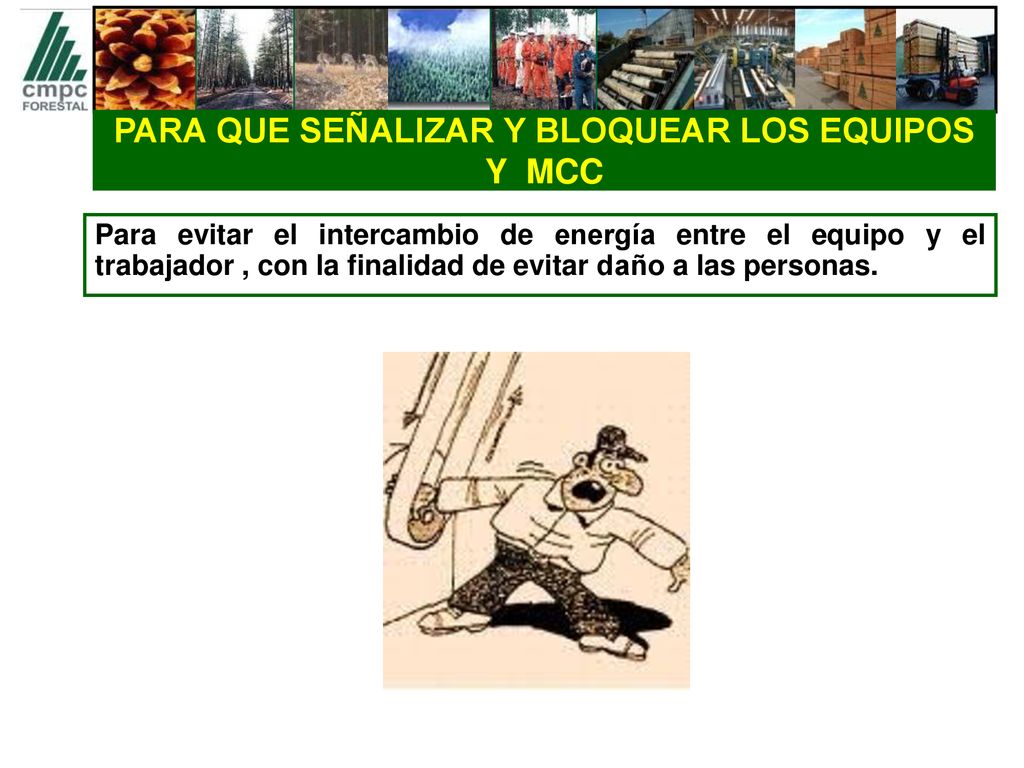

2 PARA QUE SEÑALIZAR Y BLOQUEAR LOS EQUIPOS Y MCC
Para evitar el intercambio de energía entre el equipo y el trabajador , con la finalidad de evitar daño a las personas.

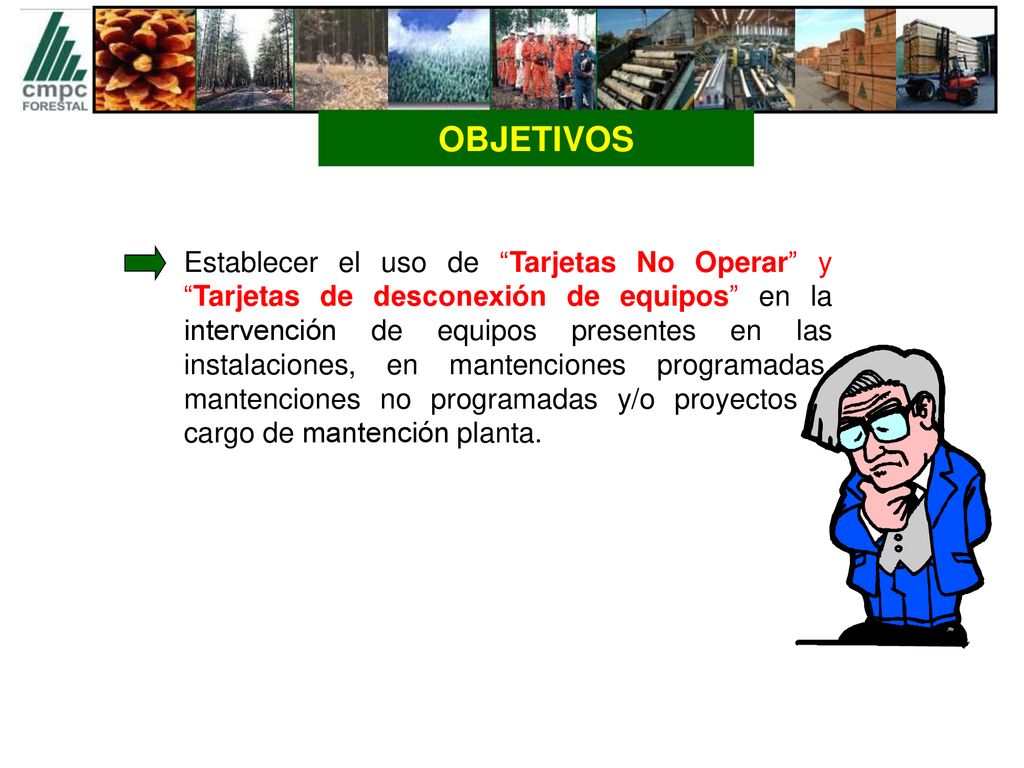

3 OBJETIVOS Establecer el uso de “Tarjetas No Operar” y “Tarjetas de desconexión de equipos” en la intervención de equipos presentes en las instalaciones, en mantenciones programadas, mantenciones no programadas y/o proyectos a cargo de mantención planta.

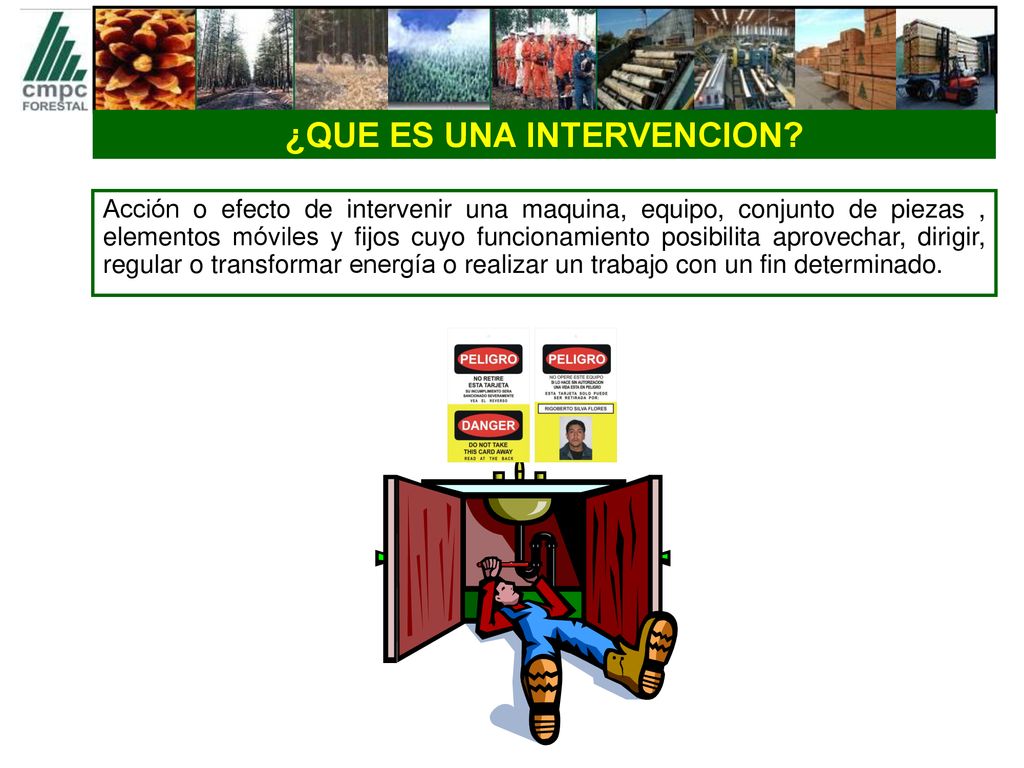

4 ¿QUE ES UNA INTERVENCION?
Acción o efecto de intervenir una maquina, equipo, conjunto de piezas , elementos móviles y fijos cuyo funcionamiento posibilita aprovechar, dirigir, regular o transformar energía o realizar un trabajo con un fin determinado.

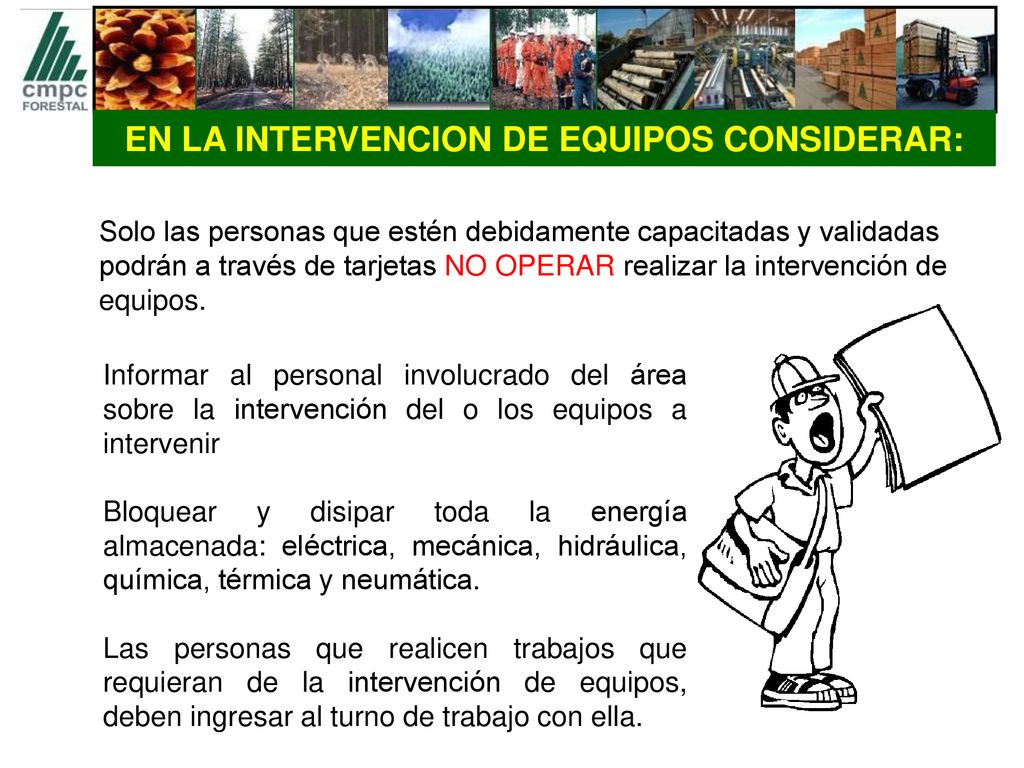

5 EN LA INTERVENCION DE EQUIPOS CONSIDERAR:
Solo las personas que estén debidamente capacitadas y validadas podrán a través de tarjetas NO OPERAR realizar la intervención de equipos. Informar al personal involucrado del área sobre la intervención del o los equipos a intervenir Bloquear y disipar toda la energía almacenada: eléctrica, mecánica, hidráulica, química, térmica y neumática. Las personas que realicen trabajos que requieran de la intervención de equipos, deben ingresar al turno de trabajo con ella.

6 EN LA INTERVENCION DE EQUIPOS CONSIDERAR:
Instalar la tarjeta No operar en tablero de control, en la fuente de energía o en el MCC, según corresponda, por todas las personas que deban intervenir el equipo o máquina. “No intervenir el equipo si este no se ha detenido por completo o no se bloqueado e instalado la tarjeta No Operar”.

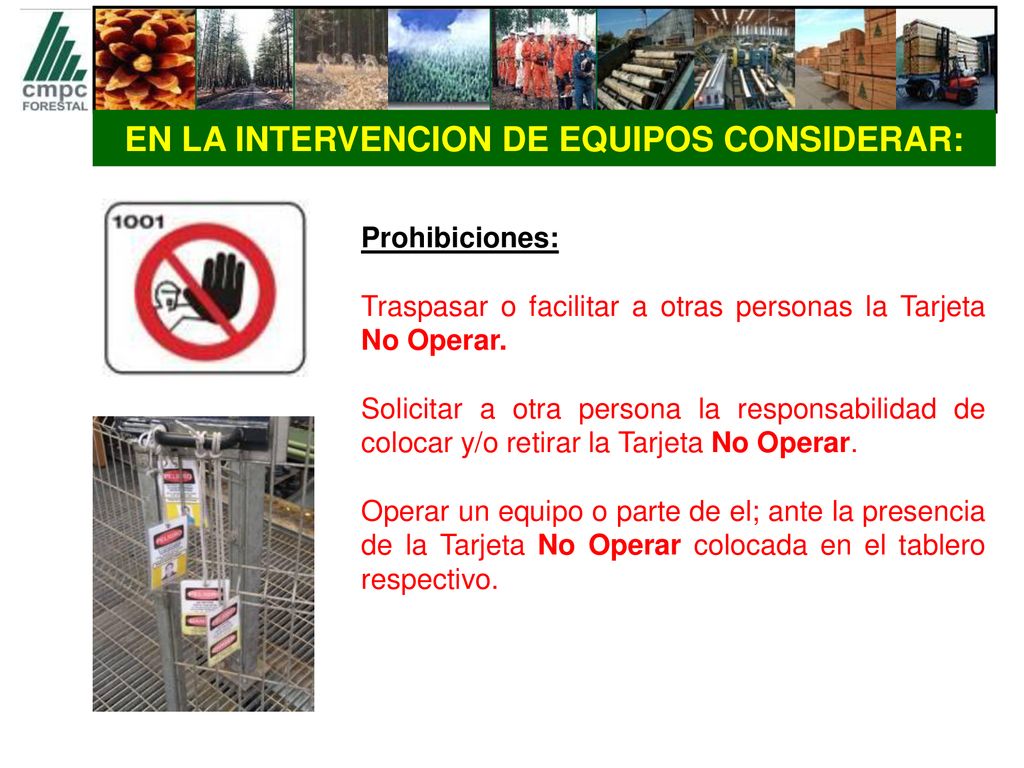

7 EN LA INTERVENCION DE EQUIPOS CONSIDERAR:
Prohibiciones: Traspasar o facilitar a otras personas la Tarjeta No Operar. Solicitar a otra persona la responsabilidad de colocar y/o retirar la Tarjeta No Operar. Operar un equipo o parte de el; ante la presencia de la Tarjeta No Operar colocada en el tablero respectivo.

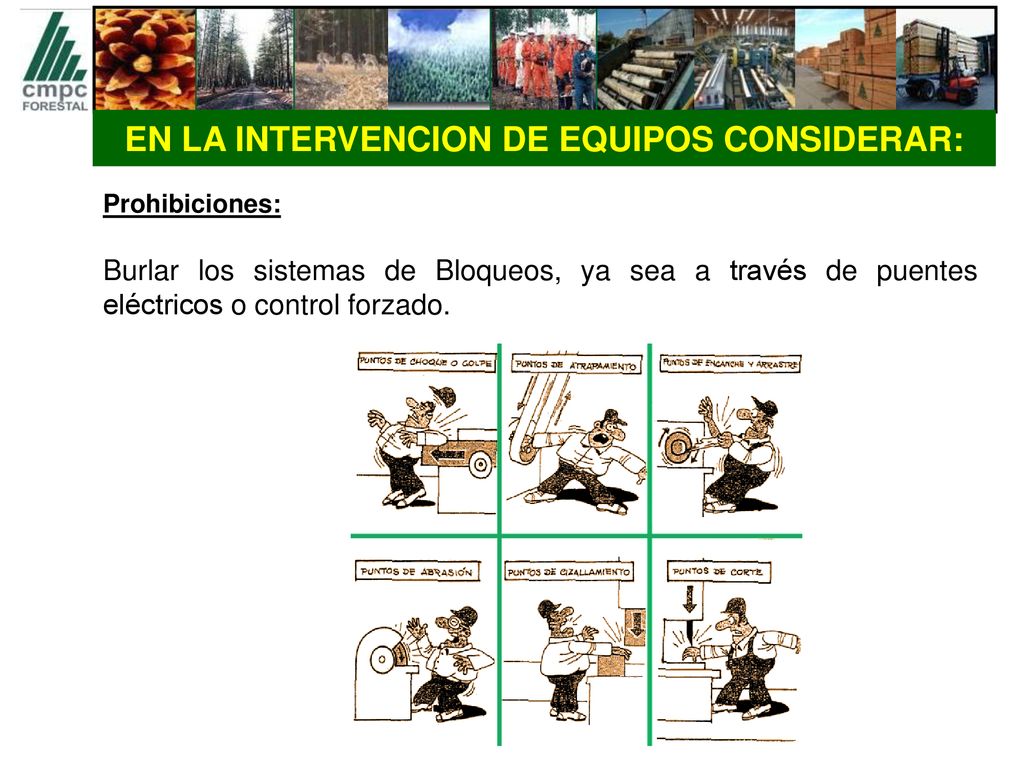

8 EN LA INTERVENCION DE EQUIPOS CONSIDERAR:
Prohibiciones: Burlar los sistemas de Bloqueos, ya sea a través de puentes eléctricos o control forzado.

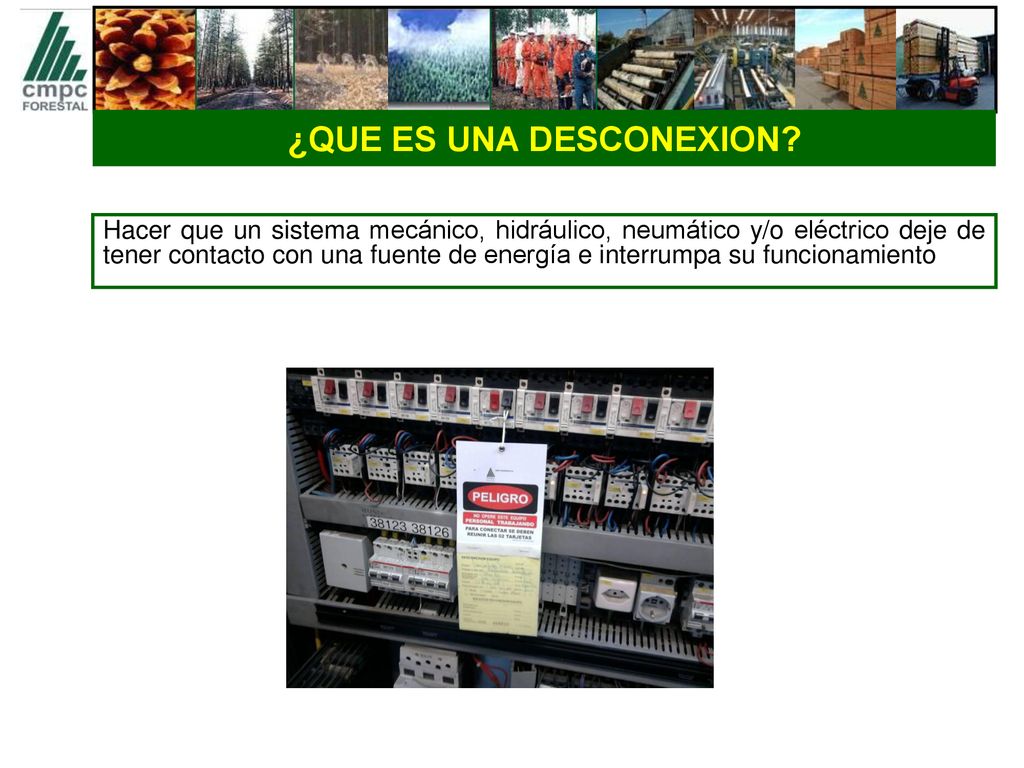

9 ¿QUE ES UNA DESCONEXION?
Hacer que un sistema mecánico, hidráulico, neumático y/o eléctrico deje de tener contacto con una fuente de energía e interrumpa su funcionamiento

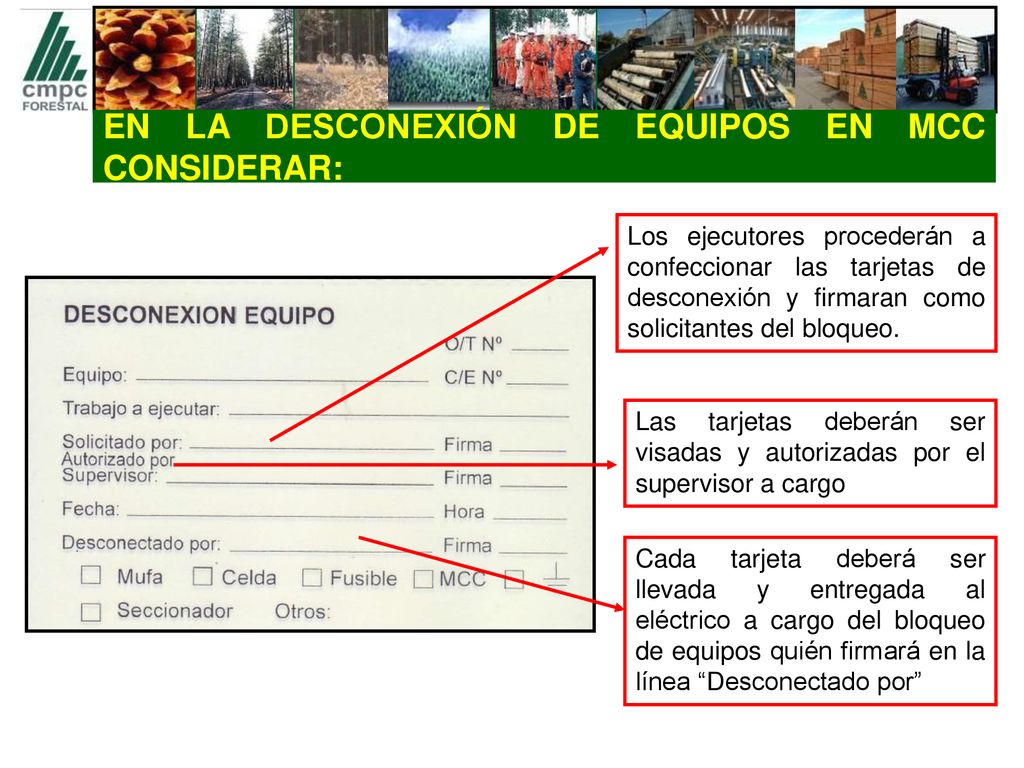

10 EN LA DESCONEXIÓN DE EQUIPOS EN MCC CONSIDERAR:
Los ejecutores procederán a confeccionar las tarjetas de desconexión y firmaran como solicitantes del bloqueo. Las tarjetas deberán ser visadas y autorizadas por el supervisor a cargo Cada tarjeta deberá ser llevada y entregada al eléctrico a cargo del bloqueo de equipos quién firmará en la línea “Desconectado por”

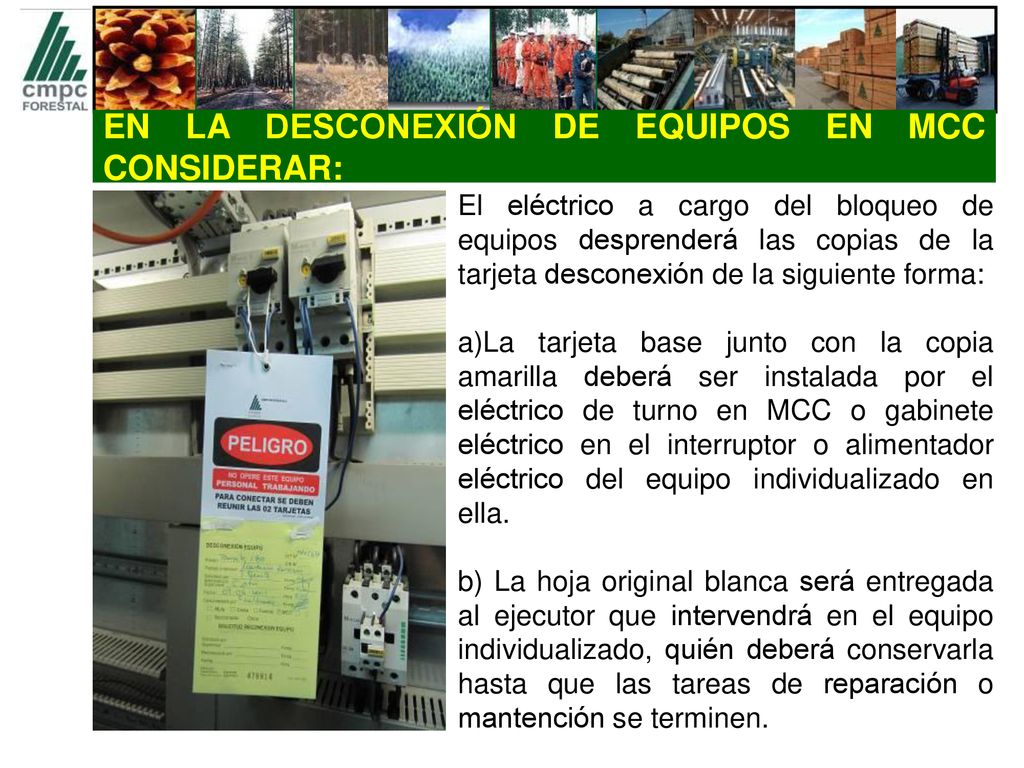

11 EN LA DESCONEXIÓN DE EQUIPOS EN MCC CONSIDERAR:
El eléctrico a cargo del bloqueo de equipos desprenderá las copias de la tarjeta desconexión de la siguiente forma: La tarjeta base junto con la copia amarilla deberá ser instalada por el eléctrico de turno en MCC o gabinete eléctrico en el interruptor o alimentador eléctrico del equipo individualizado en ella. b) La hoja original blanca será entregada al ejecutor que intervendrá en el equipo individualizado, quién deberá conservarla hasta que las tareas de reparación o mantención se terminen.

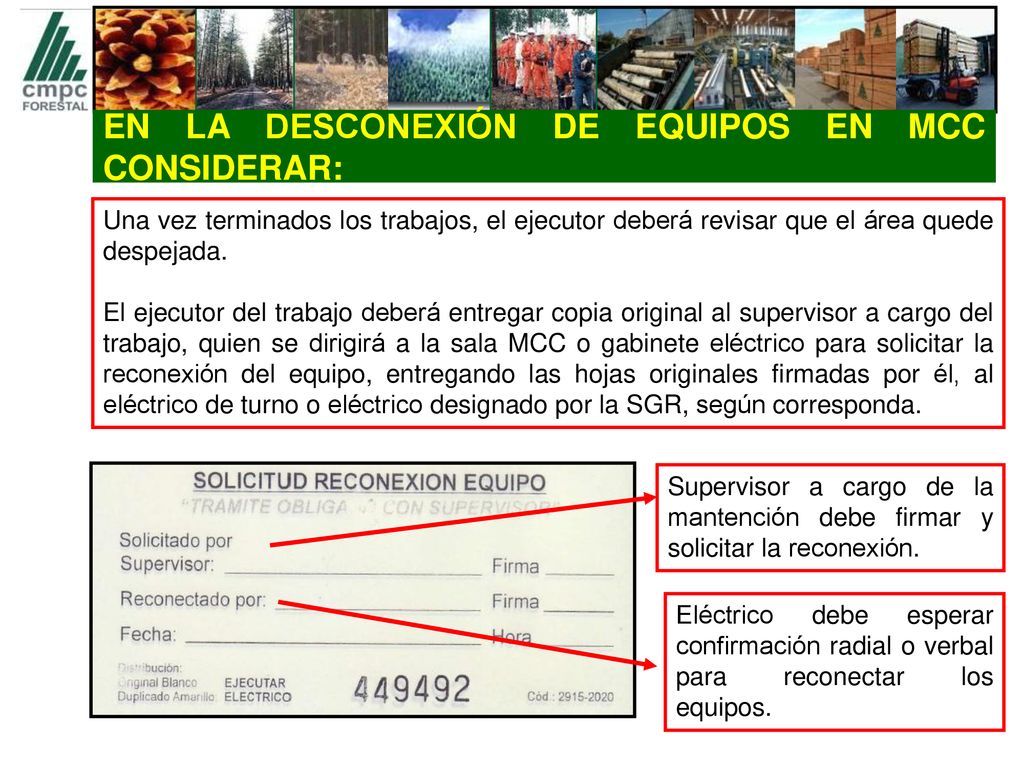

12 EN LA DESCONEXIÓN DE EQUIPOS EN MCC CONSIDERAR:
Una vez terminados los trabajos, el ejecutor deberá revisar que el área quede despejada. El ejecutor del trabajo deberá entregar copia original al supervisor a cargo del trabajo, quien se dirigirá a la sala MCC o gabinete eléctrico para solicitar la reconexión del equipo, entregando las hojas originales firmadas por él, al eléctrico de turno o eléctrico designado por la SGR, según corresponda. Supervisor a cargo de la mantención debe firmar y solicitar la reconexión. Eléctrico debe esperar confirmación radial o verbal para reconectar los equipos.

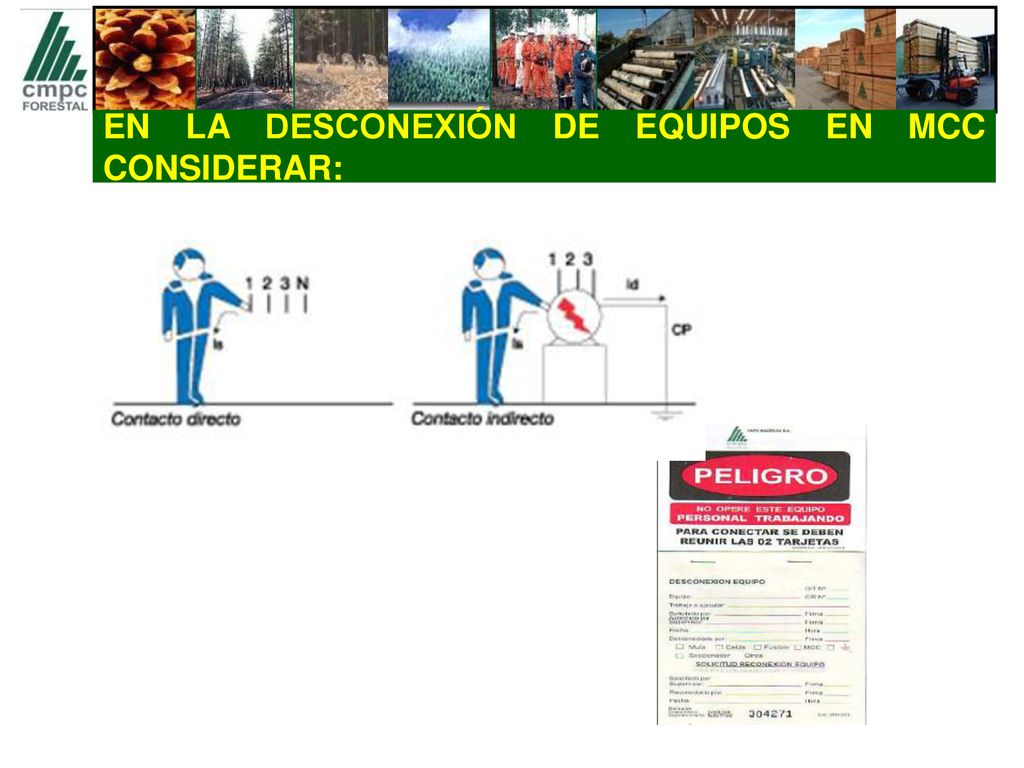

13 EN LA DESCONEXIÓN DE EQUIPOS EN MCC CONSIDERAR:

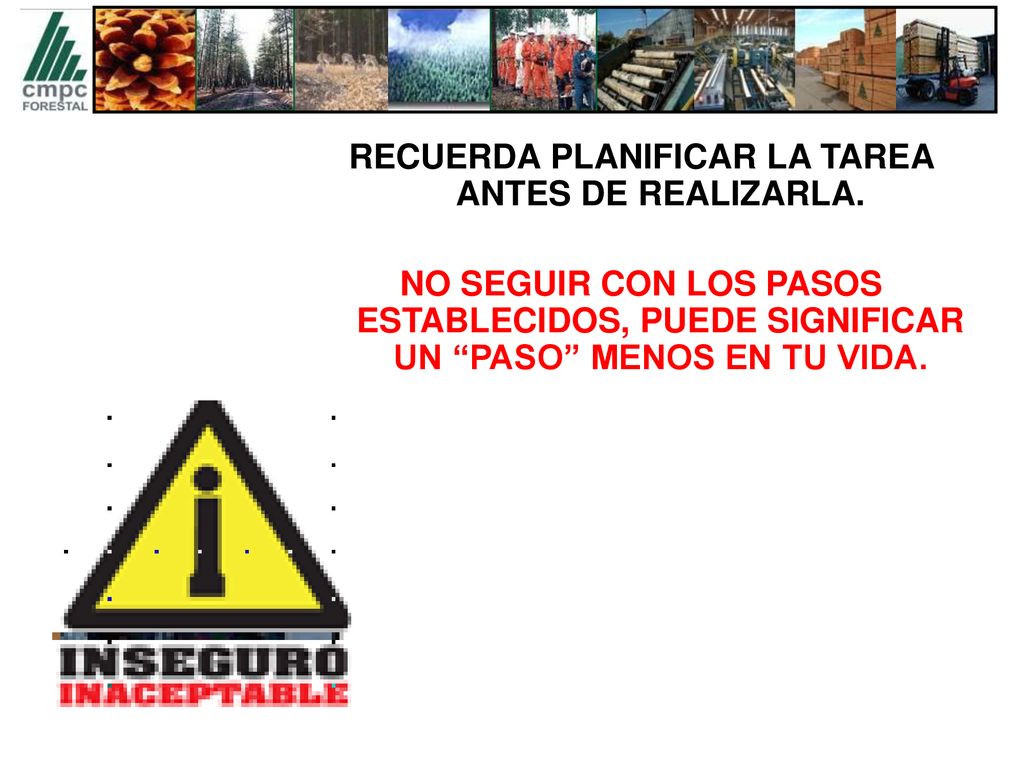

14 RECUERDA PLANIFICAR LA TAREA ANTES DE REALIZARLA.
NO SEGUIR CON LOS PASOS ESTABLECIDOS, PUEDE SIGNIFICAR UN “PASO” MENOS EN TU VIDA.

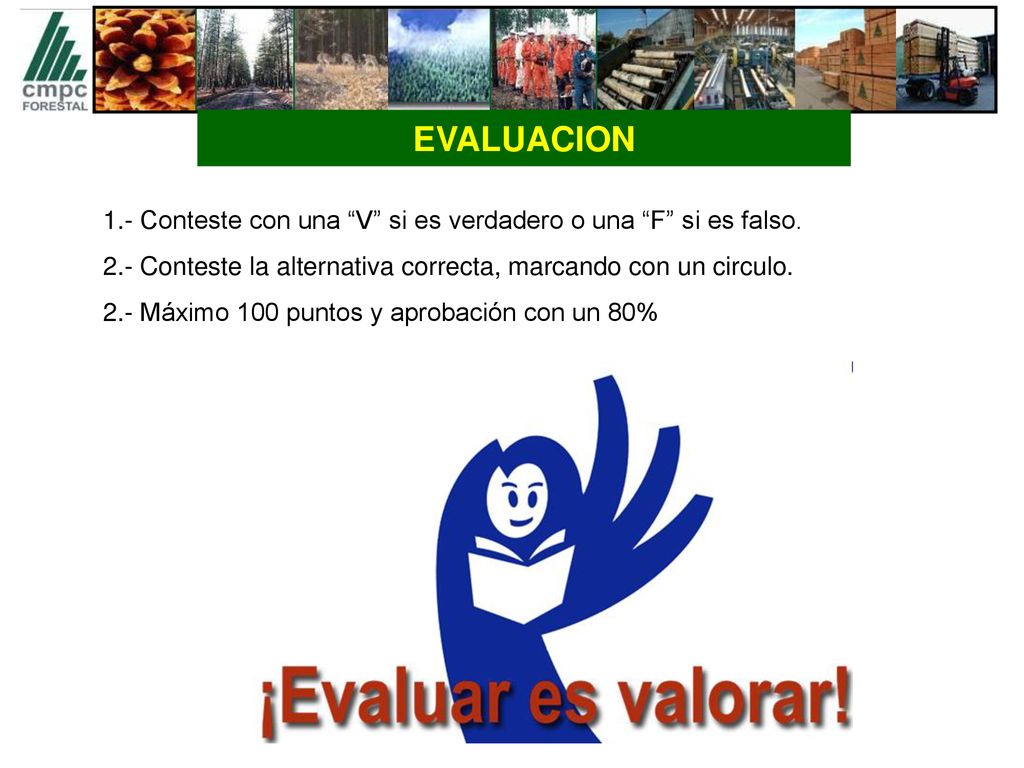

15 EVALUACION 1.- Conteste con una “V” si es verdadero o una “F” si es falso. 2.- Conteste la alternativa correcta, marcando con un circulo. 2.- Máximo 100 puntos y aprobación con un 80%
