1 Construcción de una red de área local
ISC. EDER CHAVEZ ACHA

2 Red de computo ESTRUCTURAS FÍSICAS. Tipos de conexión:

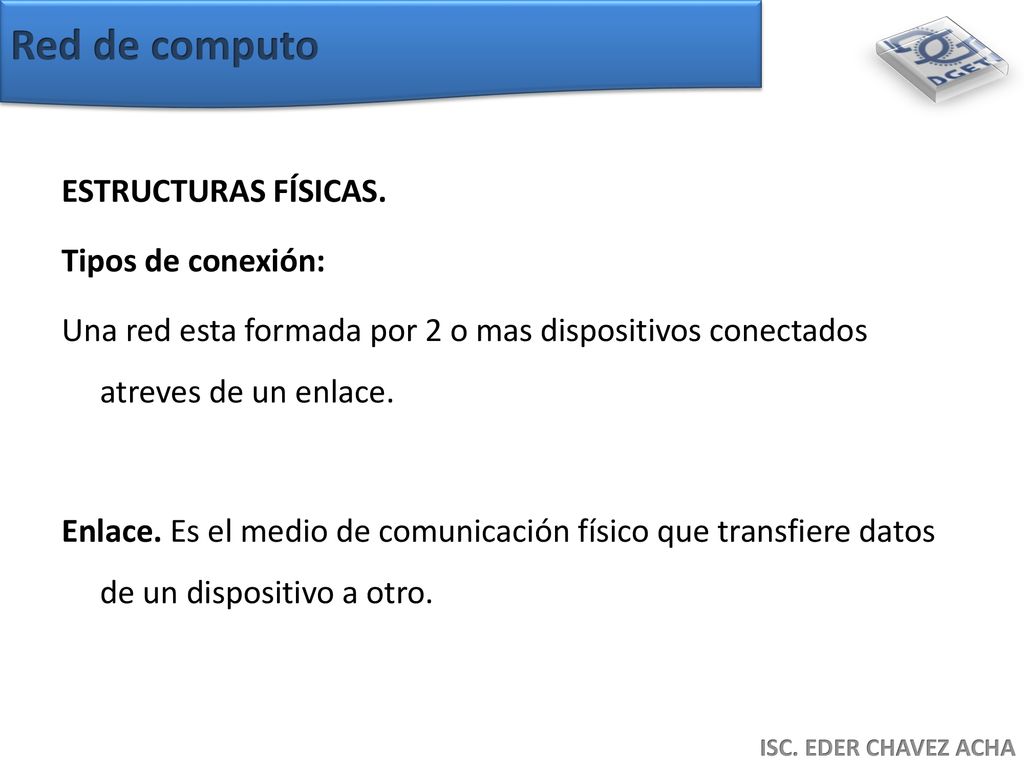

Una red esta formada por 2 o mas dispositivos conectados atreves de un enlace. Enlace. Es el medio de comunicación físico que transfiere datos de un dispositivo a otro. ISC. EDER CHAVEZ ACHA

3 Red de computo ESTRUCTURAS FÍSICAS.

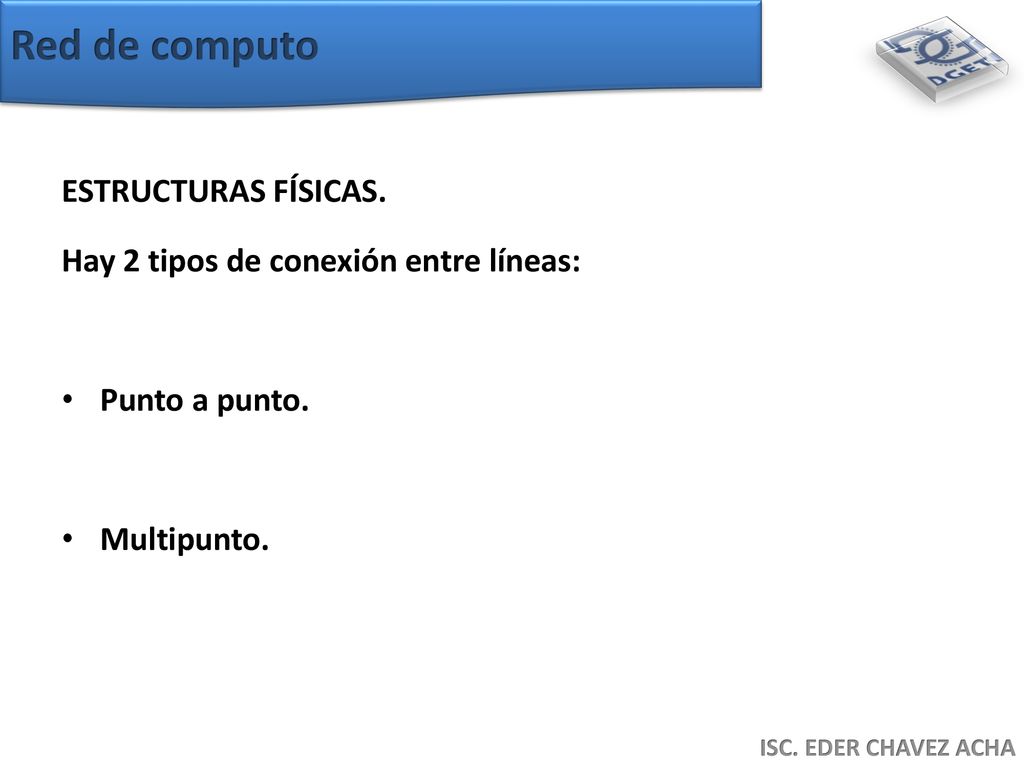

Hay 2 tipos de conexión entre líneas: Punto a punto. Multipunto. ISC. EDER CHAVEZ ACHA

4 Red de computo Punto a punto.

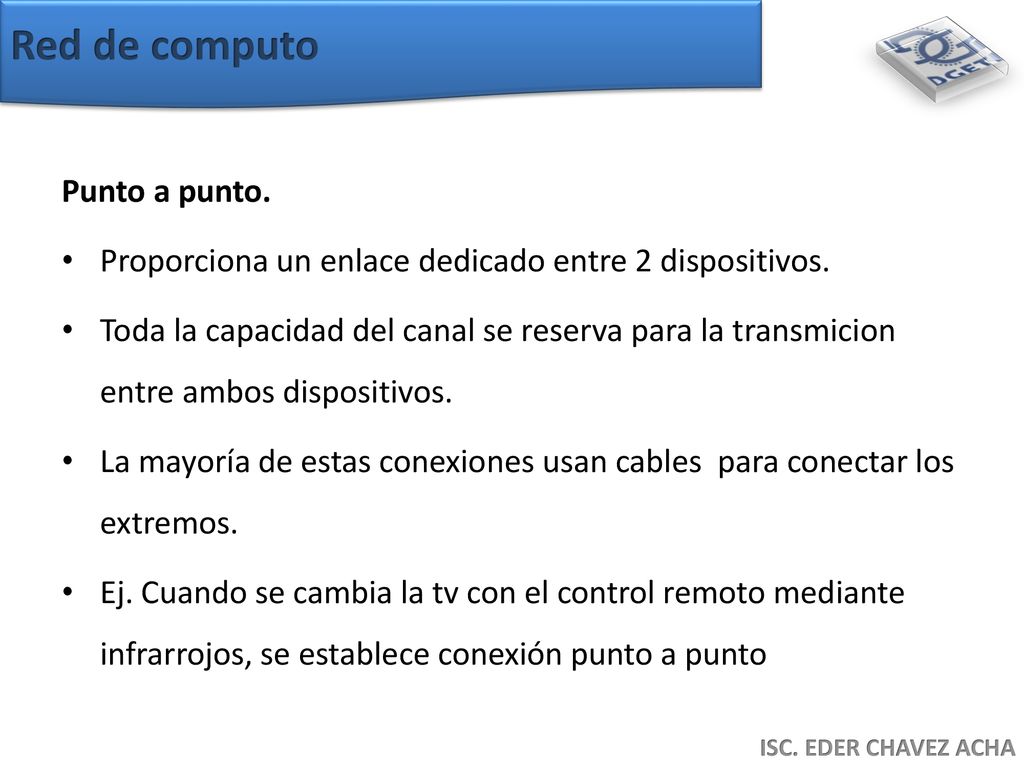

Proporciona un enlace dedicado entre 2 dispositivos. Toda la capacidad del canal se reserva para la transmicion entre ambos dispositivos. La mayoría de estas conexiones usan cables para conectar los extremos. Ej. Cuando se cambia la tv con el control remoto mediante infrarrojos, se establece conexión punto a punto ISC. EDER CHAVEZ ACHA

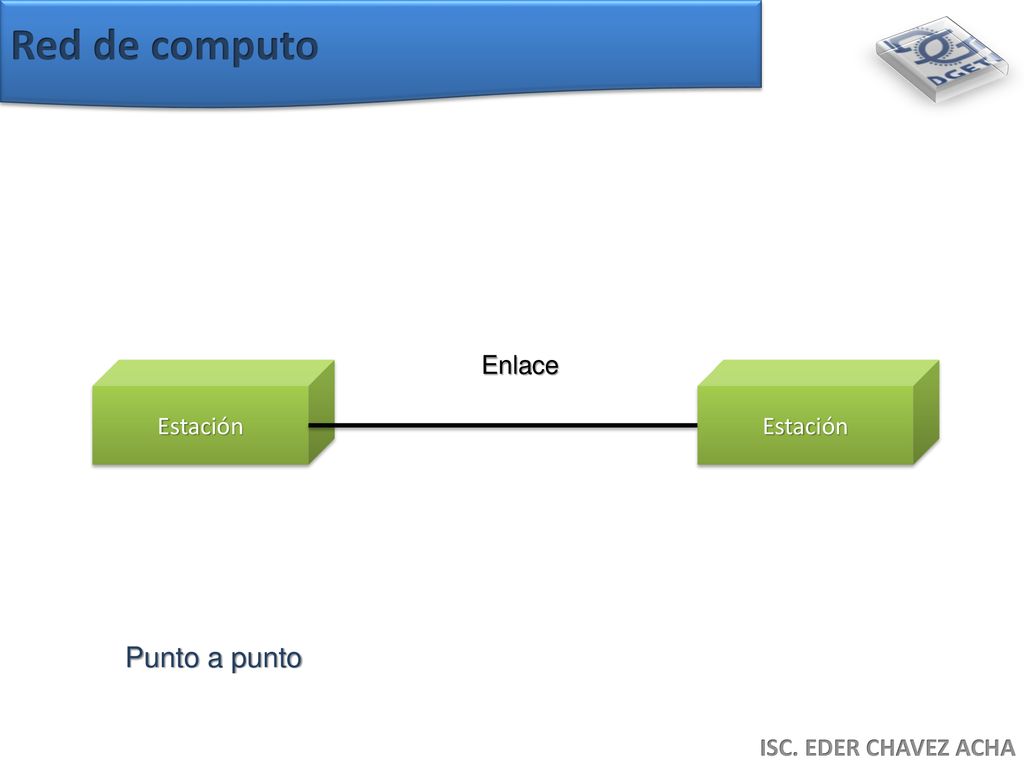

5 Red de computo Punto a punto Enlace Estación Estación
ISC. EDER CHAVEZ ACHA

6 Red de computo Multipunto.

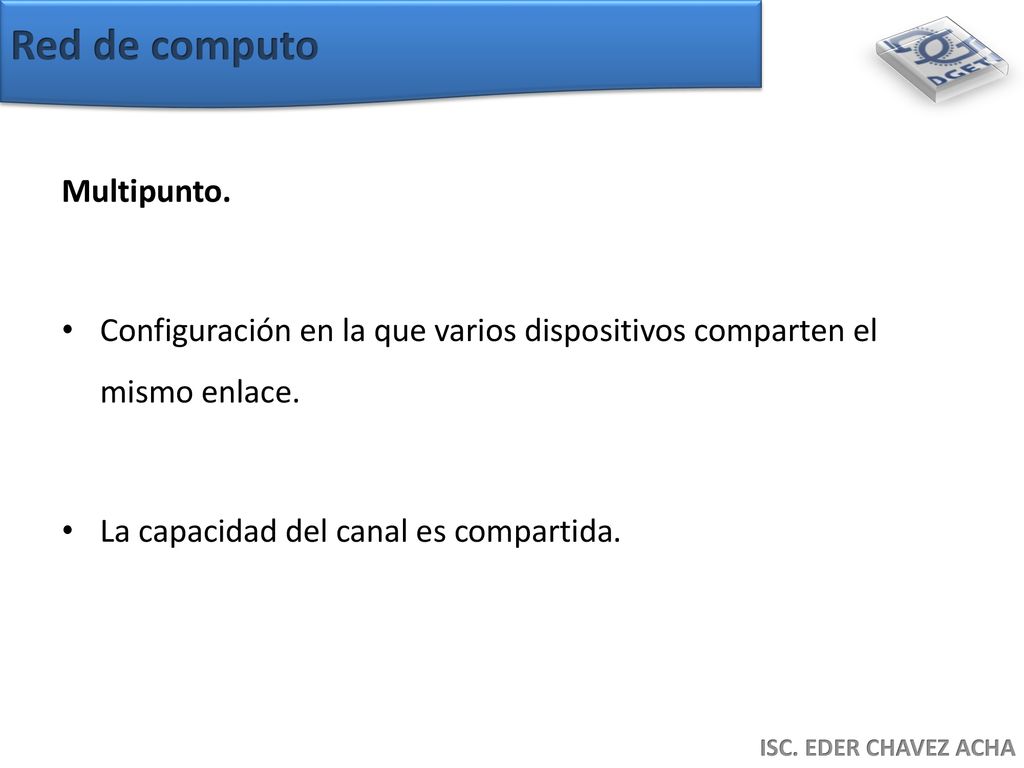

Configuración en la que varios dispositivos comparten el mismo enlace. La capacidad del canal es compartida. ISC. EDER CHAVEZ ACHA

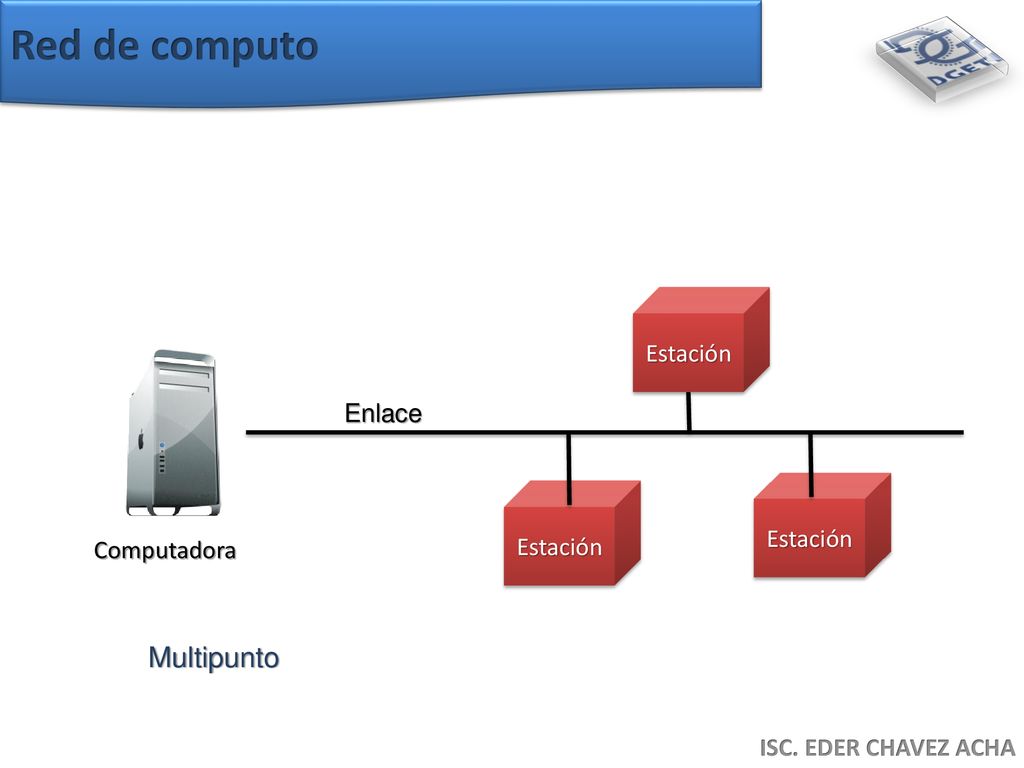

7 Red de computo Multipunto Estación Enlace Estación Estación
Computadora Multipunto ISC. EDER CHAVEZ ACHA

8 Red de computo Topología física.

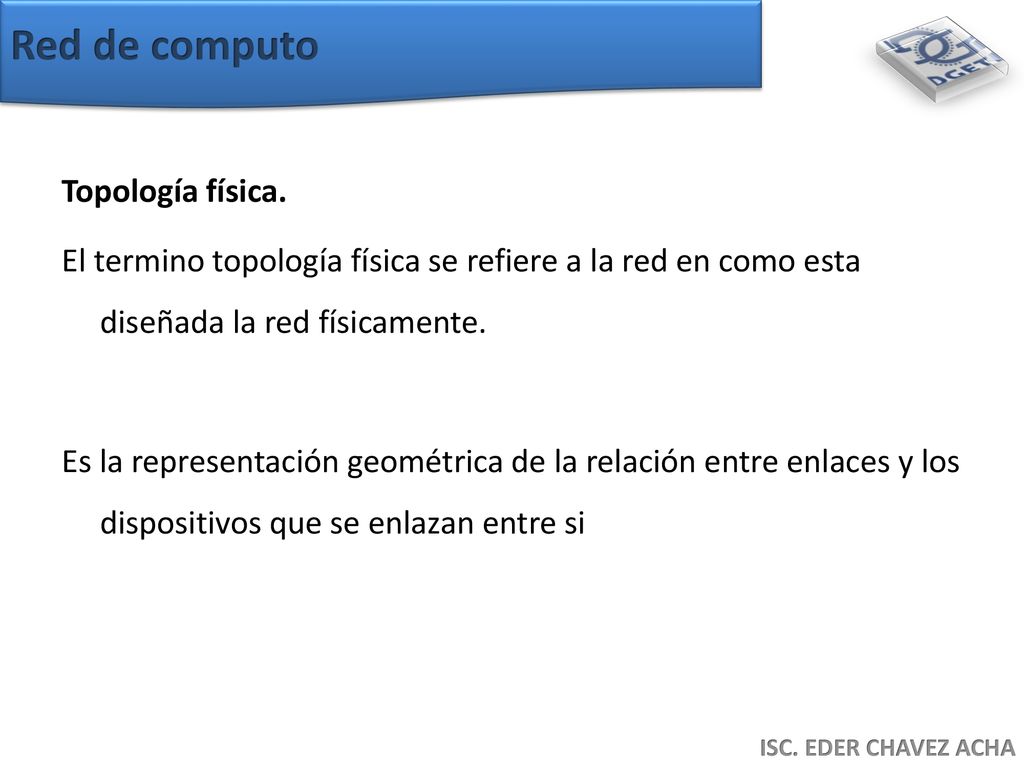

El termino topología física se refiere a la red en como esta diseñada la red físicamente. Es la representación geométrica de la relación entre enlaces y los dispositivos que se enlazan entre si ISC. EDER CHAVEZ ACHA

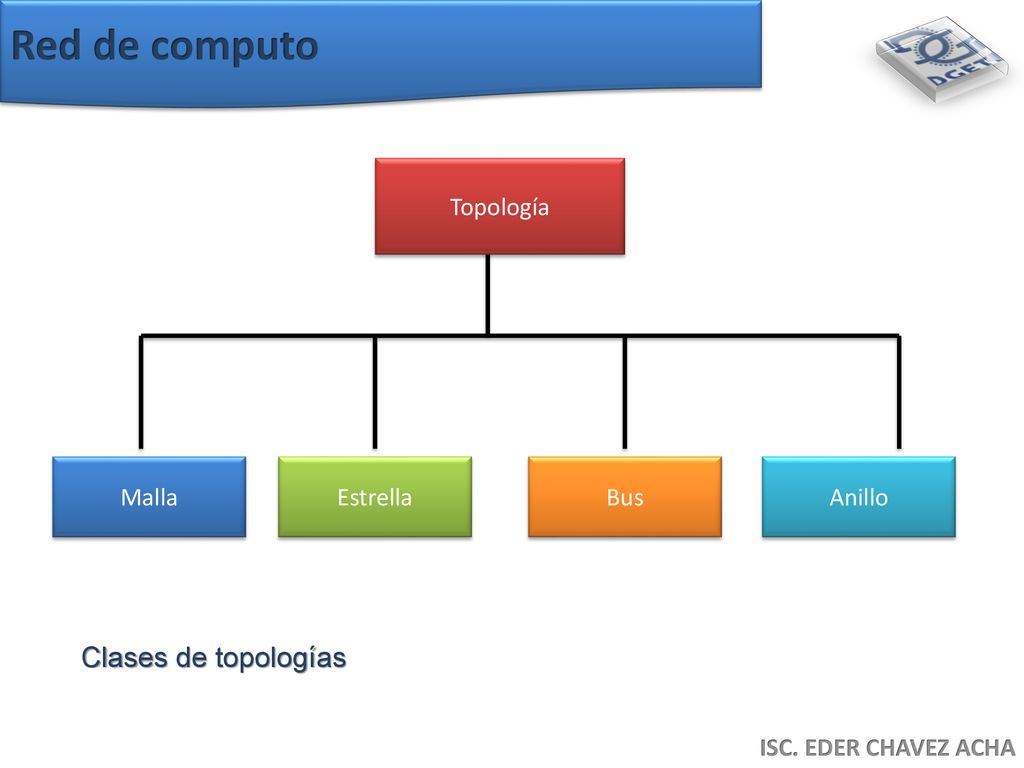

9 Red de computo Clases de topologías Topología Malla Estrella Bus
Anillo Clases de topologías ISC. EDER CHAVEZ ACHA

10 Red de computo TOPOLOGÍA EN MALLA.

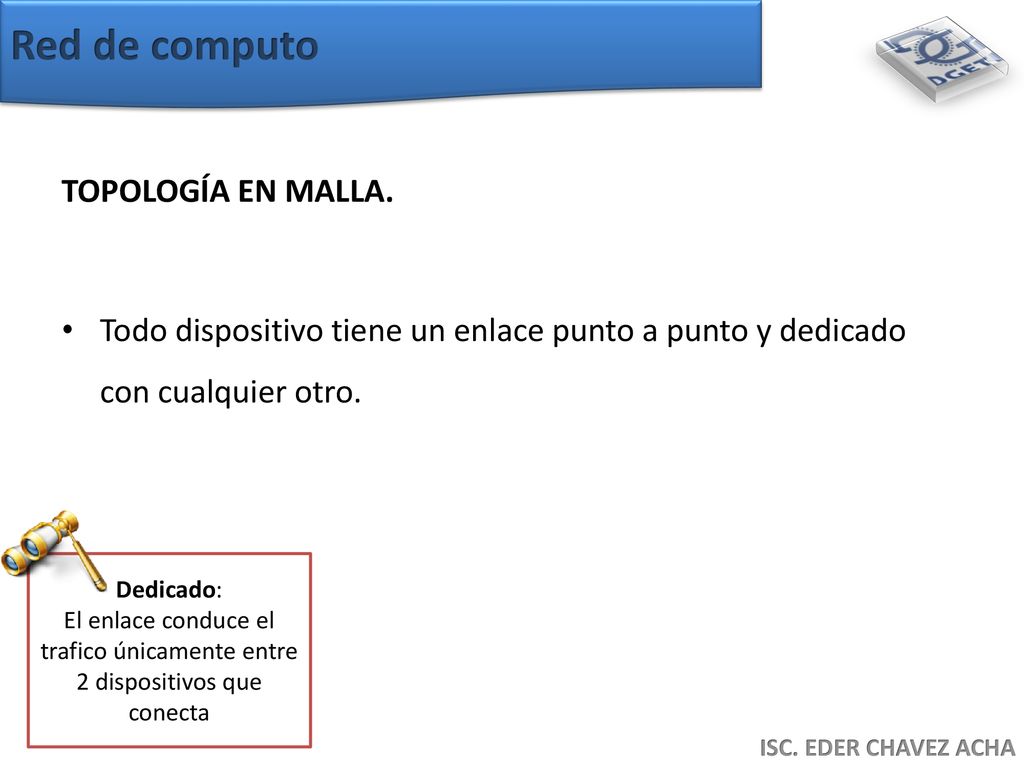

Todo dispositivo tiene un enlace punto a punto y dedicado con cualquier otro. Dedicado: El enlace conduce el trafico únicamente entre 2 dispositivos que conecta ISC. EDER CHAVEZ ACHA

11 Topología en malla completamente conectada

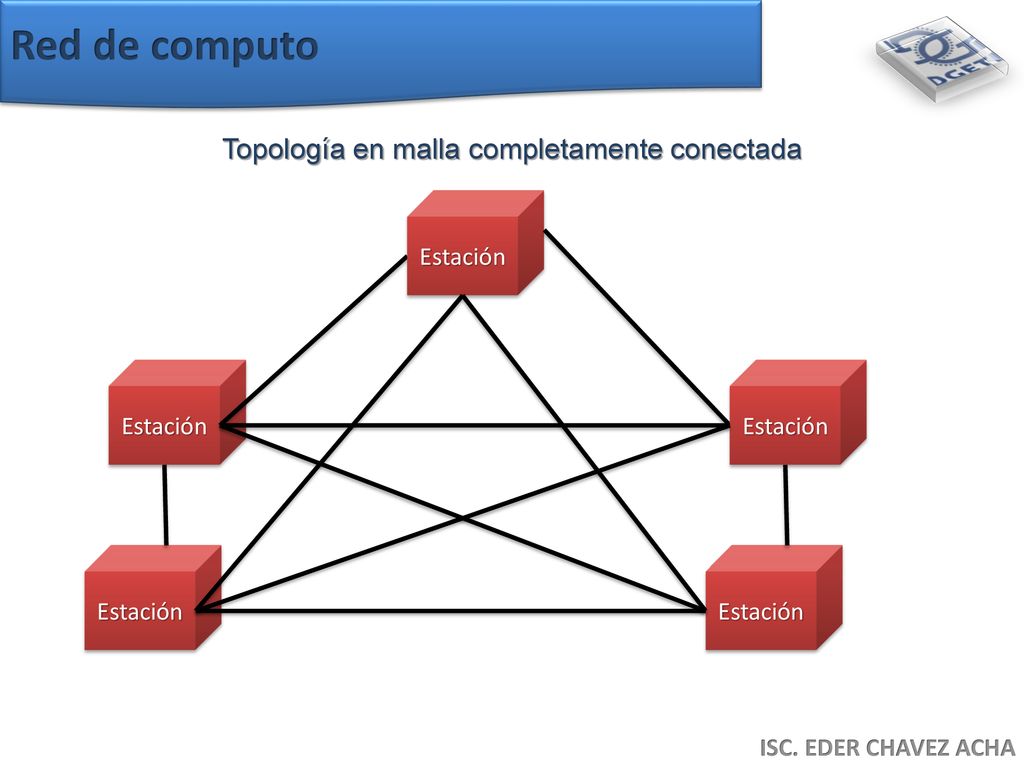

Red de computo Topología en malla completamente conectada Estación Estación Estación Estación Estación ISC. EDER CHAVEZ ACHA

12 Red de computo TOPOLOGÍA EN MALLA. Ventajas:

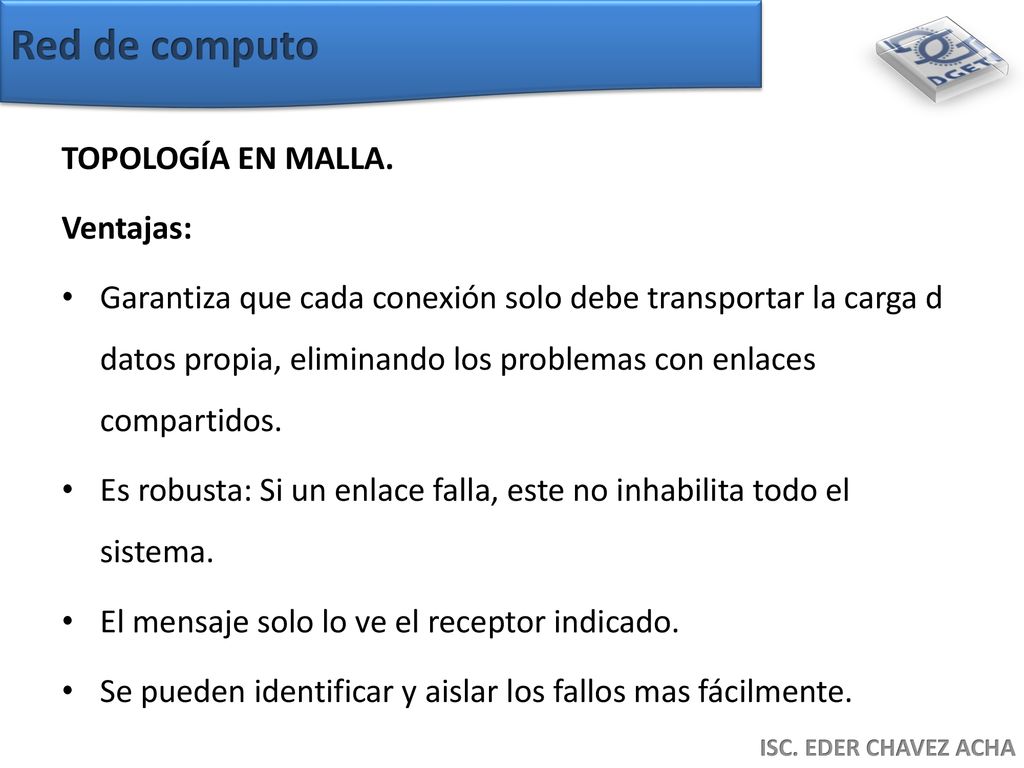

Garantiza que cada conexión solo debe transportar la carga d datos propia, eliminando los problemas con enlaces compartidos. Es robusta: Si un enlace falla, este no inhabilita todo el sistema. El mensaje solo lo ve el receptor indicado. Se pueden identificar y aislar los fallos mas fácilmente. ISC. EDER CHAVEZ ACHA

13 Red de computo TOPOLOGÍA EN MALLA. desventajas:

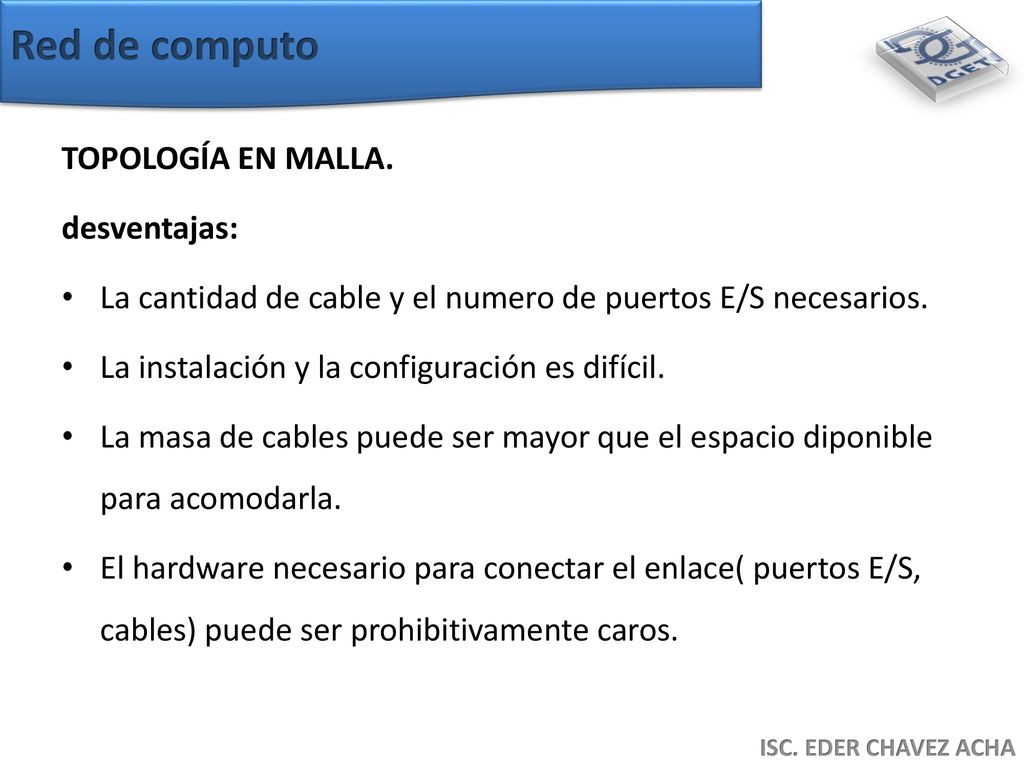

La cantidad de cable y el numero de puertos E/S necesarios. La instalación y la configuración es difícil. La masa de cables puede ser mayor que el espacio diponible para acomodarla. El hardware necesario para conectar el enlace( puertos E/S, cables) puede ser prohibitivamente caros. ISC. EDER CHAVEZ ACHA

14 Red de computo TOPOLOGÍA EN MALLA. Ejemplo:

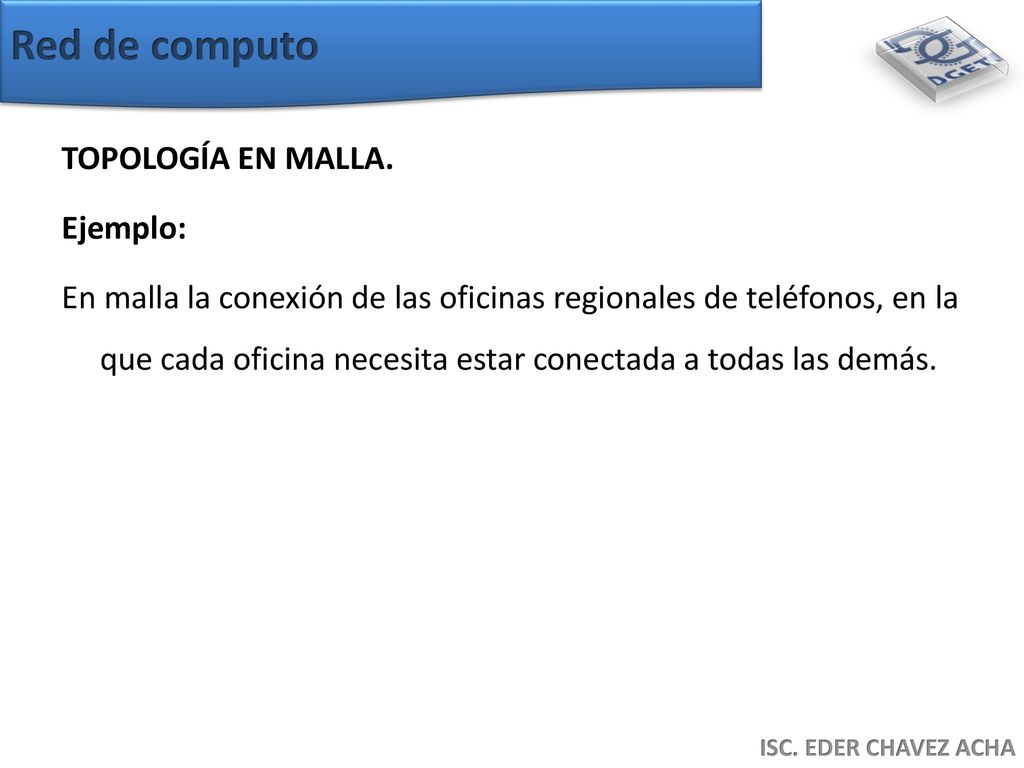

En malla la conexión de las oficinas regionales de teléfonos, en la que cada oficina necesita estar conectada a todas las demás. ISC. EDER CHAVEZ ACHA
