V.5 MAGNETISMO Imanes Fuerza Magnética Fuentes de campo magnético 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

2 CICATA - IPN FÍSICA EDUCATIVA

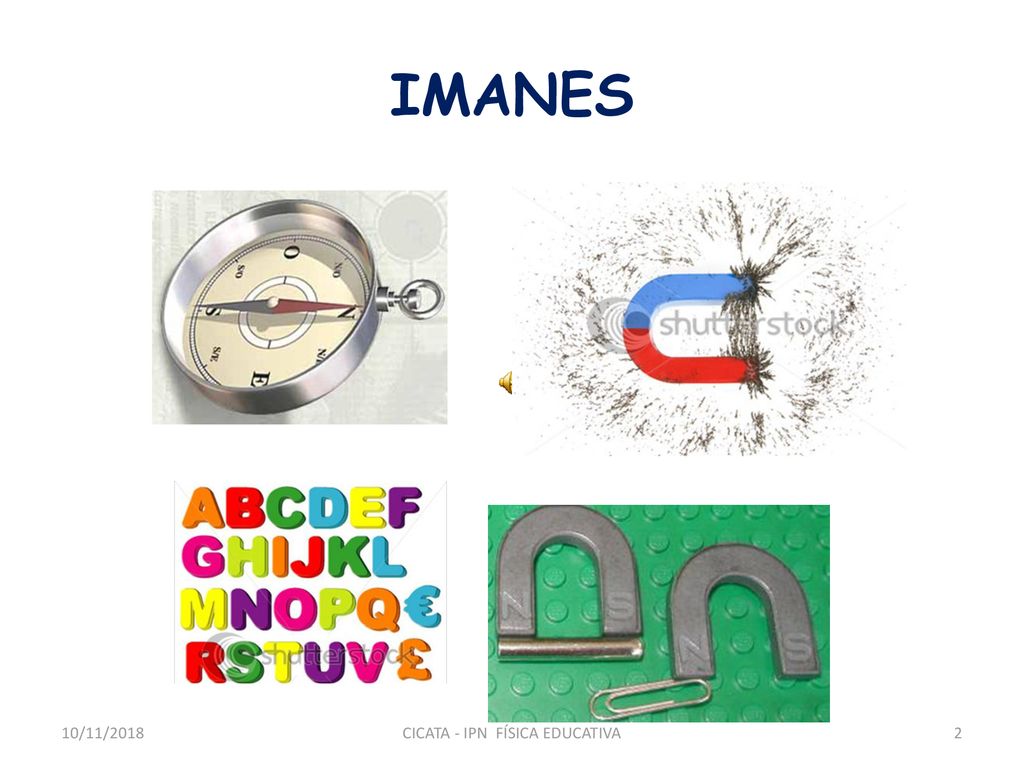

IMANES 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

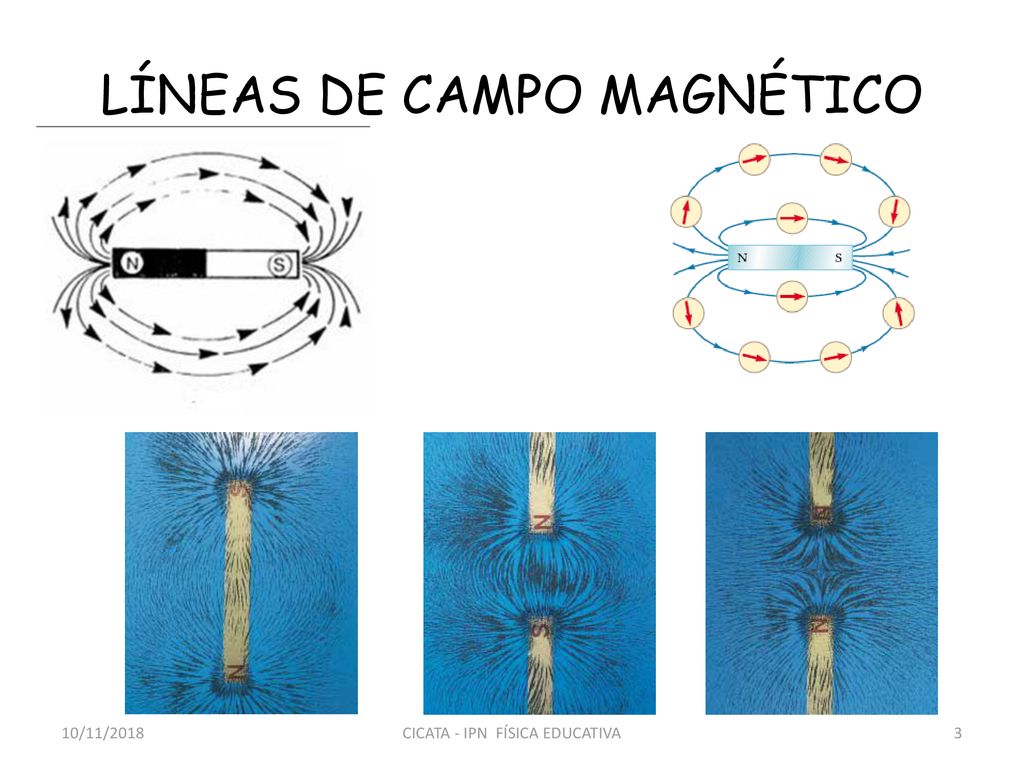

3 LÍNEAS DE CAMPO MAGNÉTICO
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

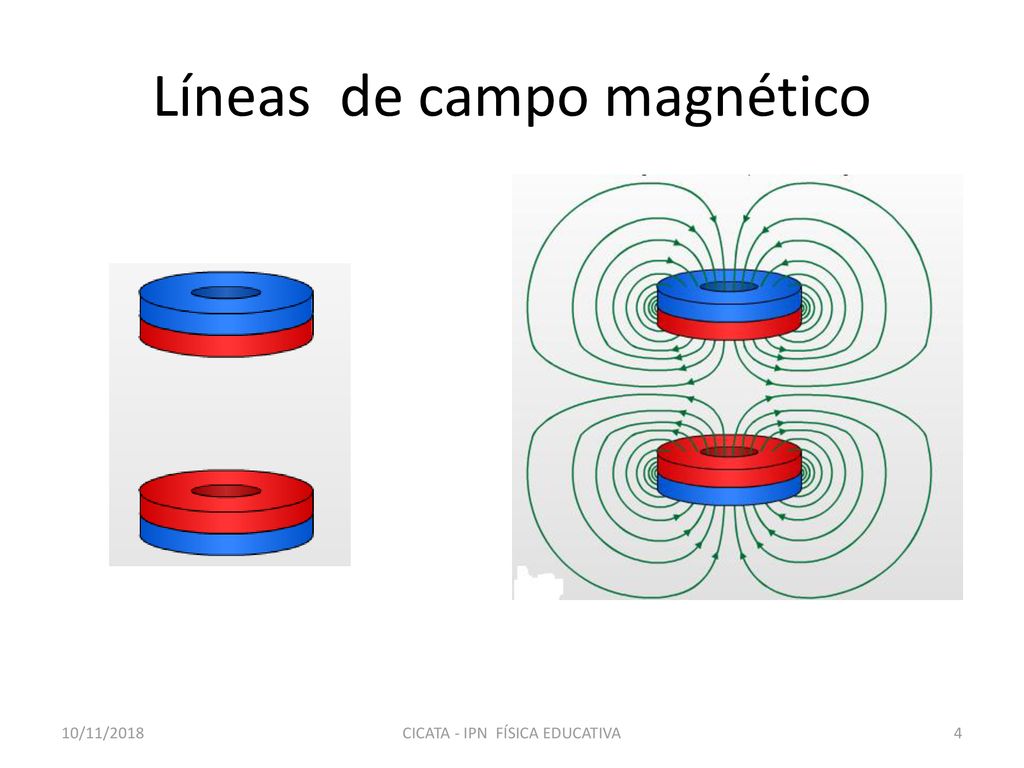

4 Líneas de campo magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

5 CICATA - IPN FÍSICA EDUCATIVA

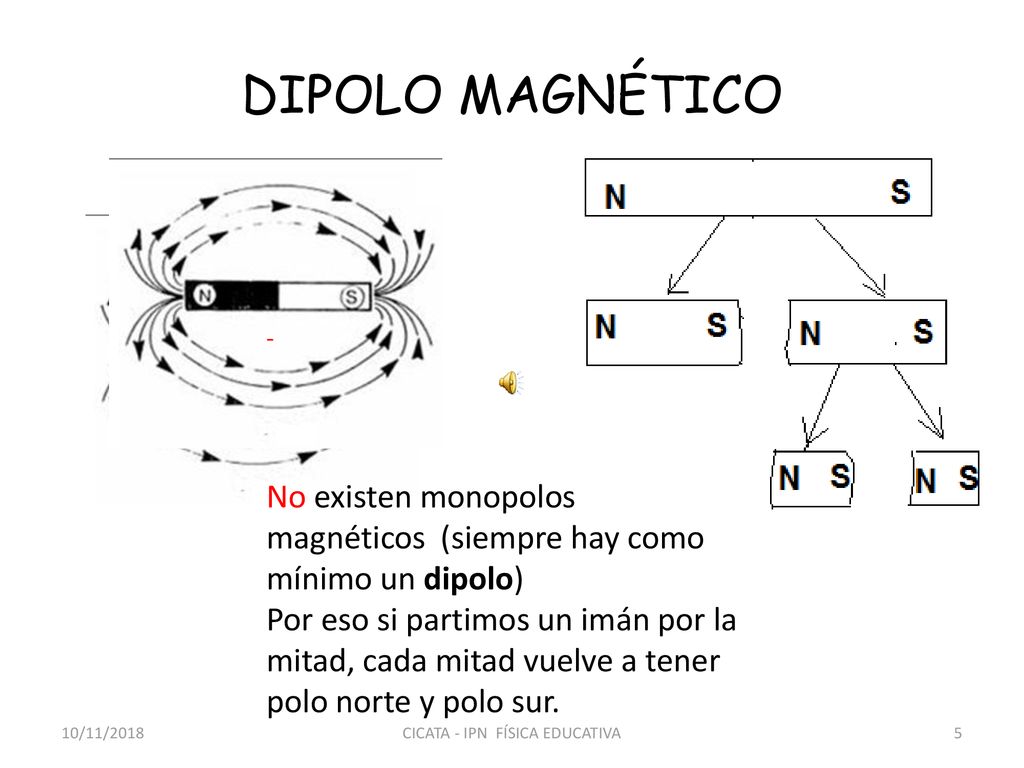

DIPOLO MAGNÉTICO - No existen monopolos magnéticos  (siempre hay como mínimo un dipolo) Por eso si partimos un imán por la mitad, cada mitad vuelve a tener polo norte y polo sur. 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

6 ¿Cómo es la fuerza de un imán?
¿Cómo es la Fuerza magnética? ¿Pequeña? ¿Grande? ¿Qué tanto? 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

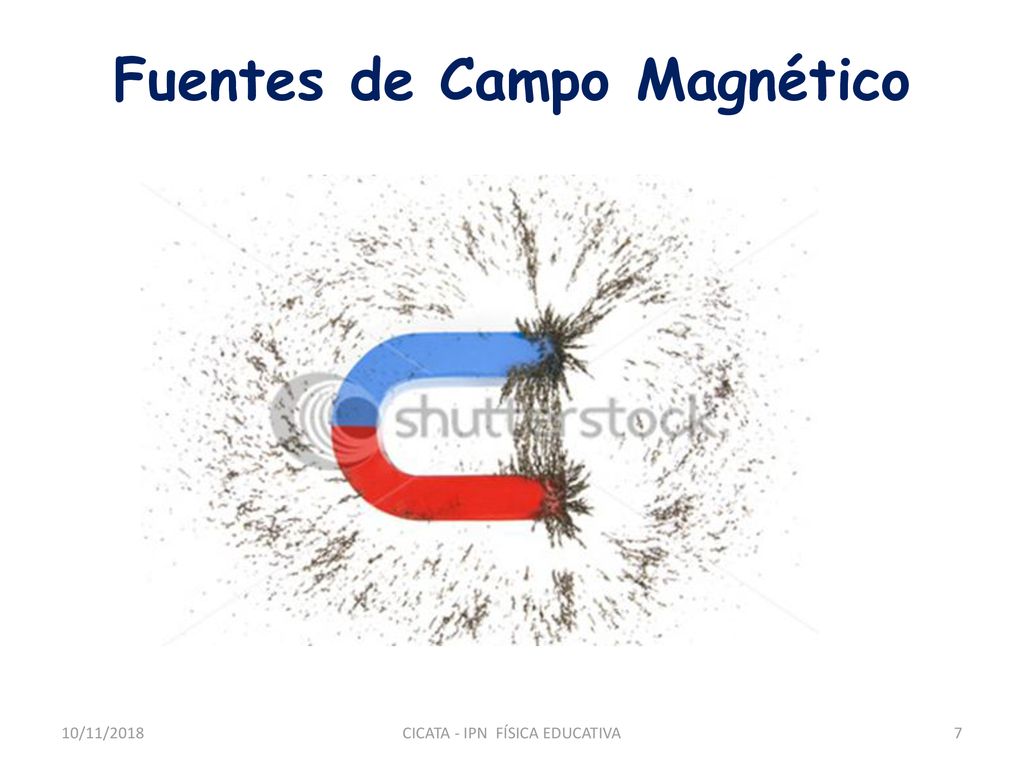

7 Fuentes de Campo Magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

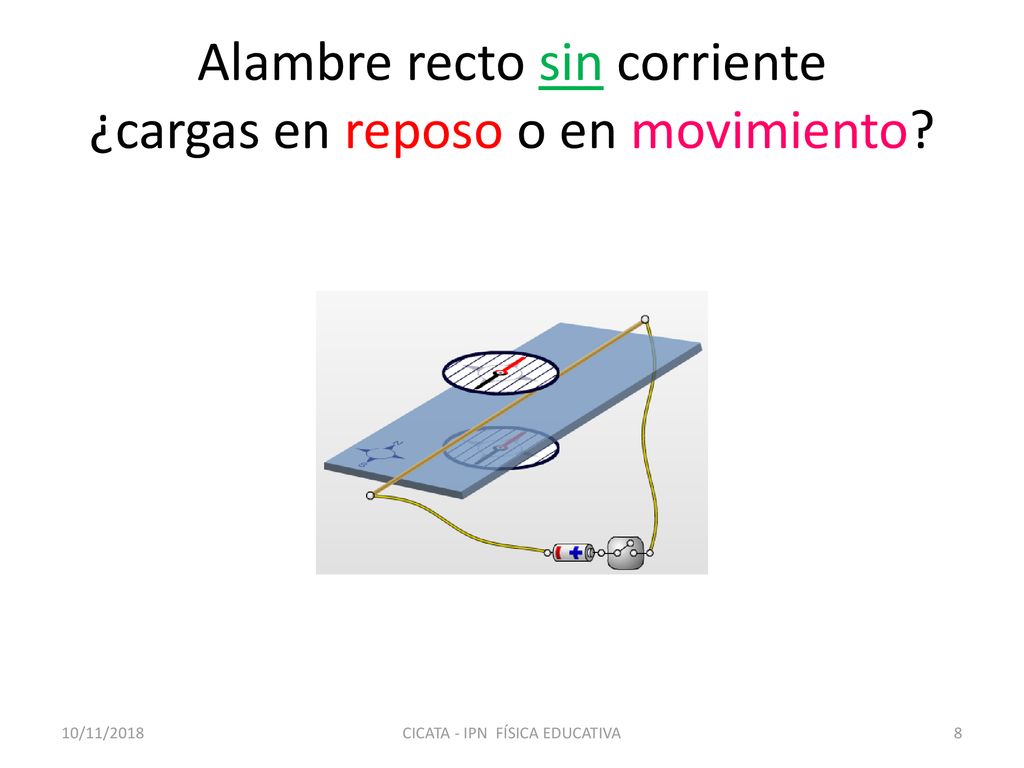

8 Alambre recto sin corriente ¿cargas en reposo o en movimiento?
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

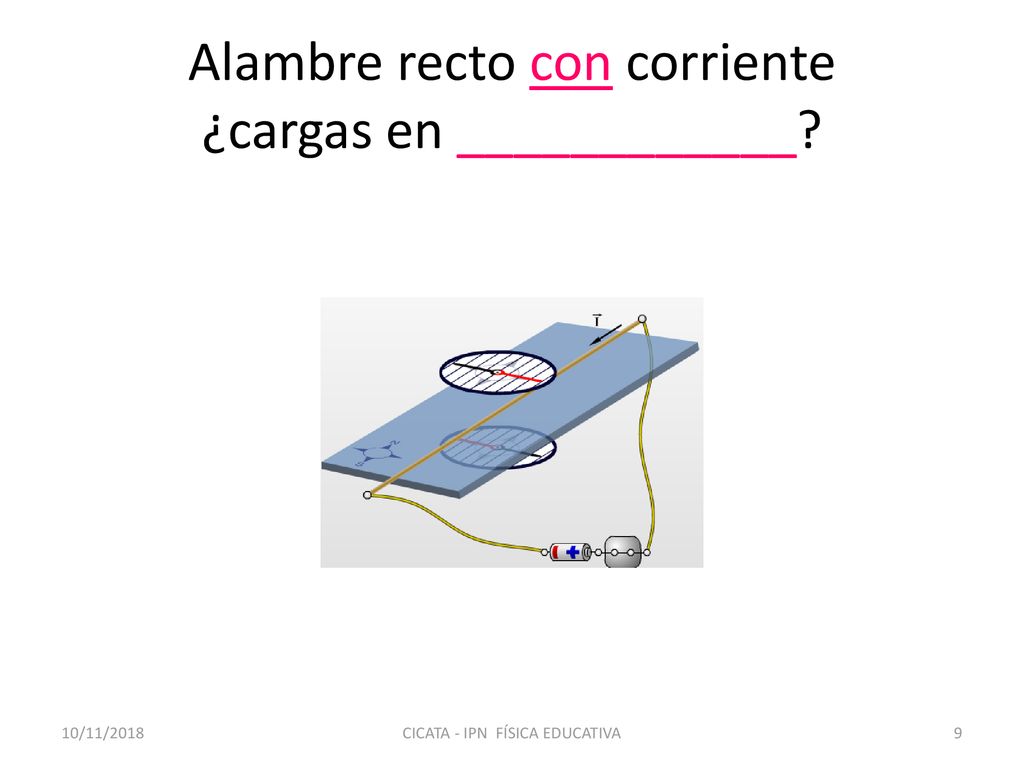

9 Alambre recto con corriente ¿cargas en ____________?
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

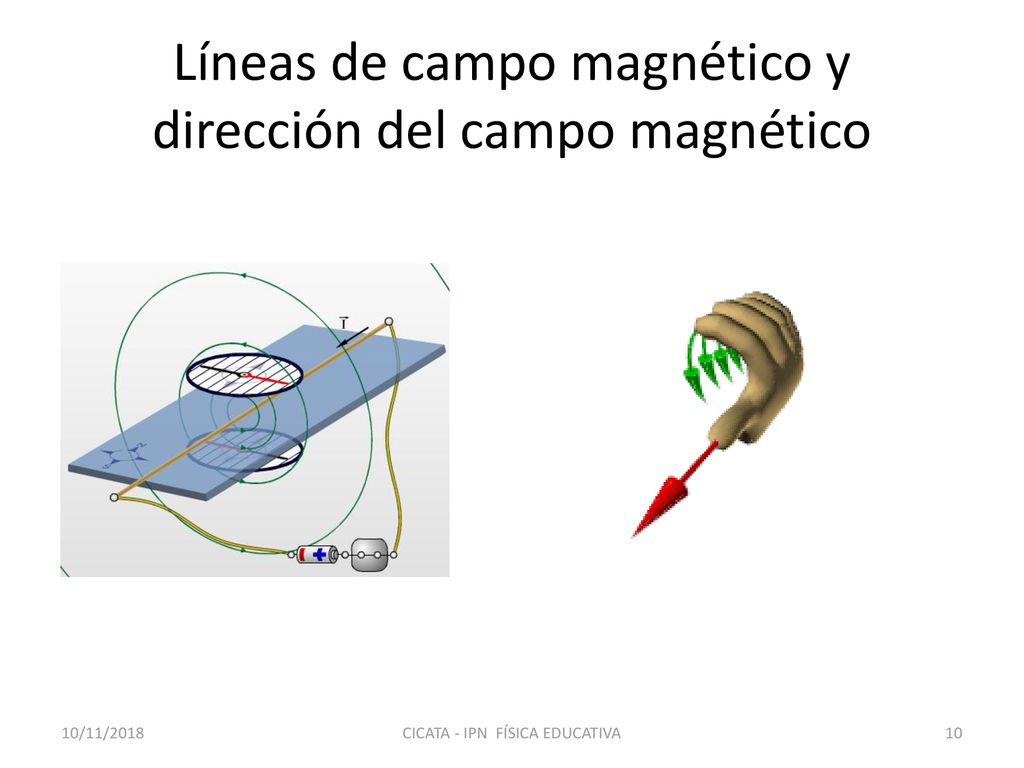

10 Líneas de campo magnético y dirección del campo magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

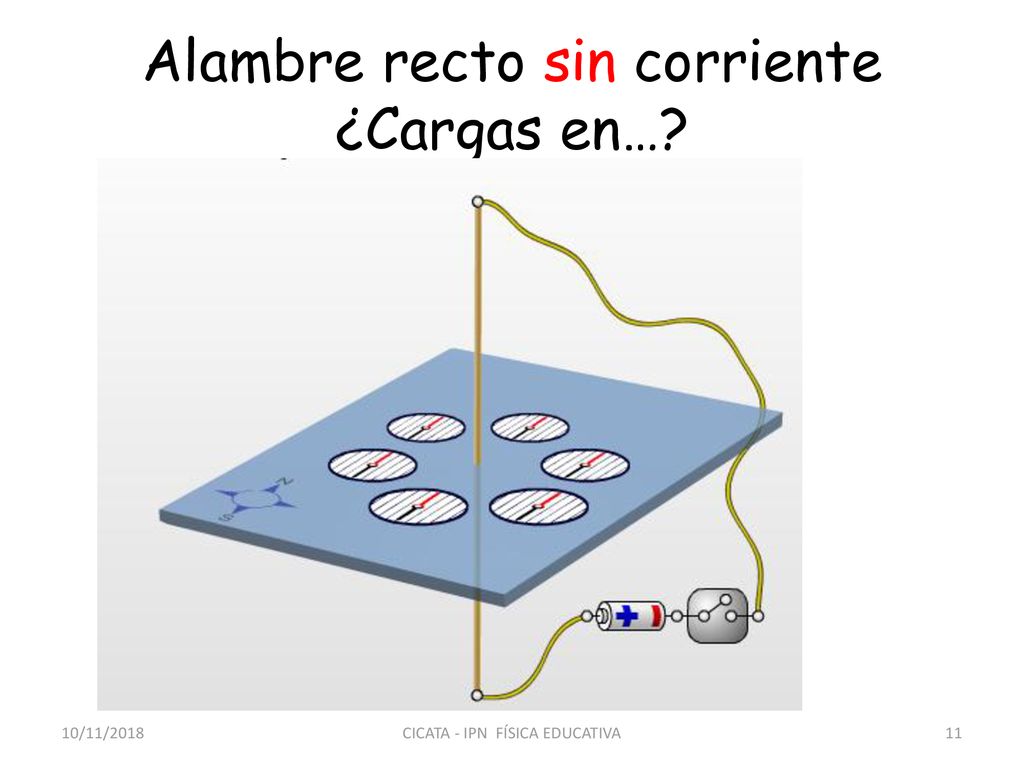

11 Alambre recto sin corriente ¿Cargas en…?
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

12 Alambre con corriente  ¿cargas en…?
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

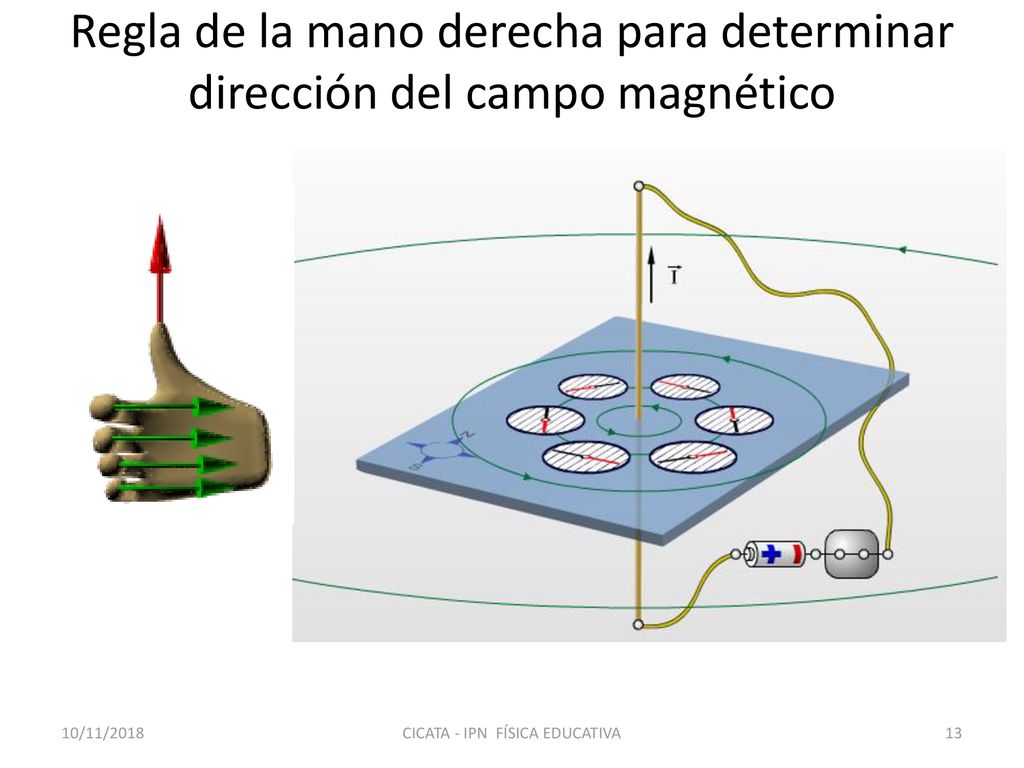

13 Regla de la mano derecha para determinar dirección del campo magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

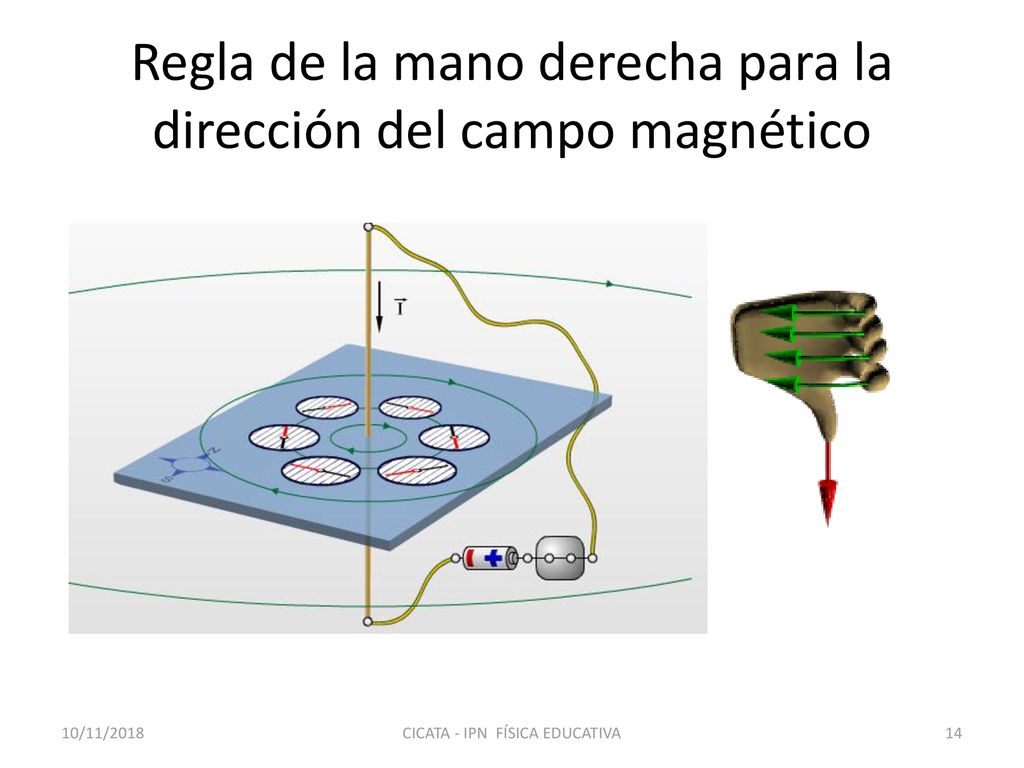

14 Regla de la mano derecha para la dirección del campo magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

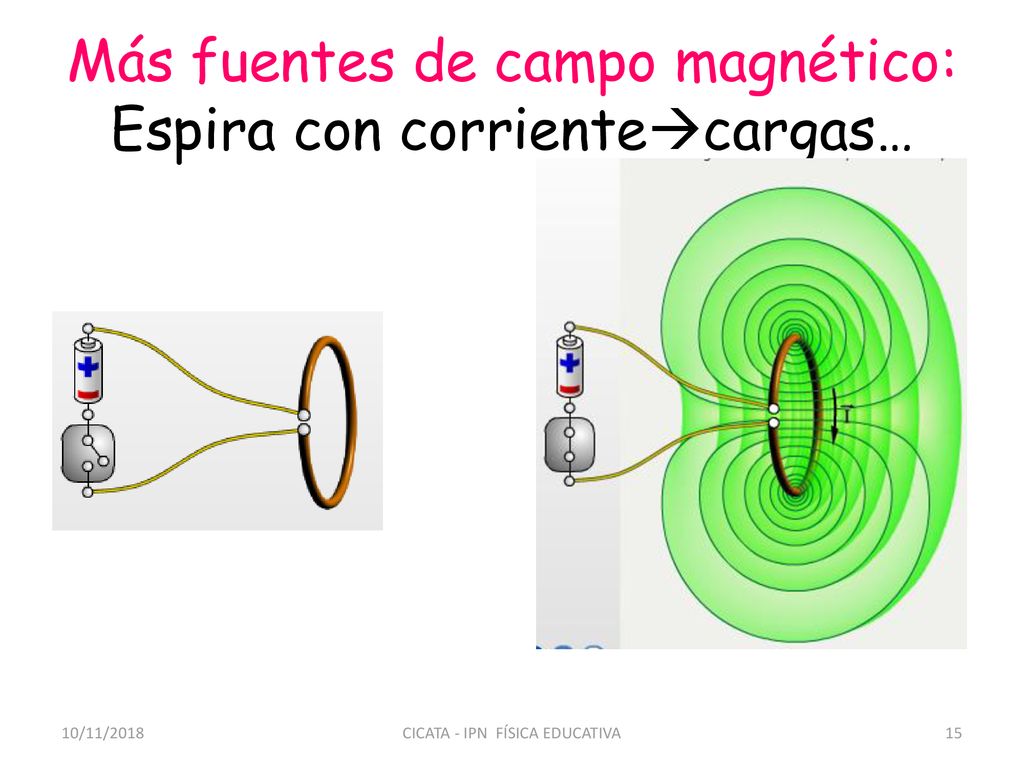

15 Más fuentes de campo magnético: Espira con corrientecargas…
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

16 CICATA - IPN FÍSICA EDUCATIVA

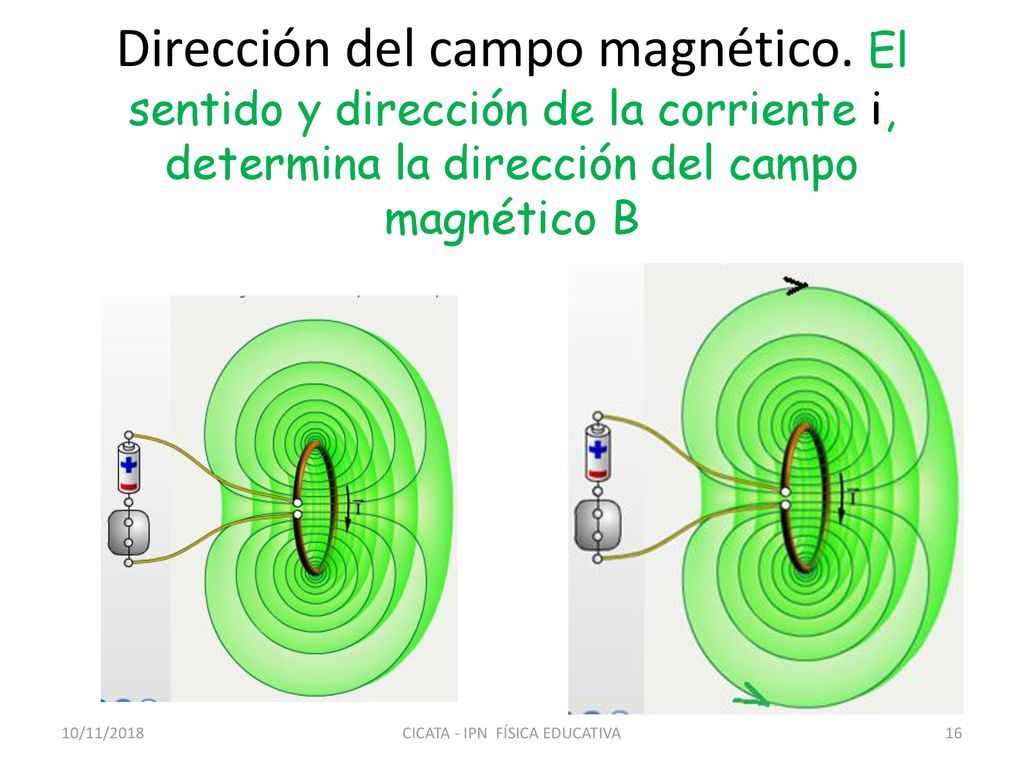

Dirección del campo magnético. El sentido y dirección de la corriente i, determina la dirección del campo magnético B 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

17 CICATA - IPN FÍSICA EDUCATIVA

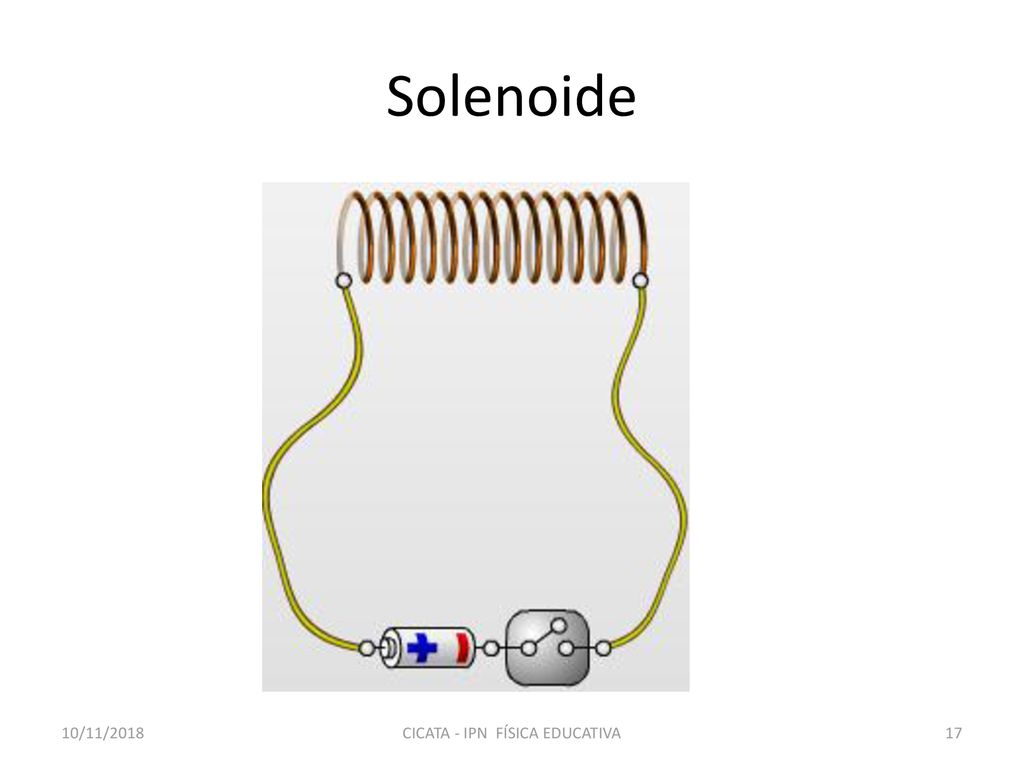

Solenoide 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

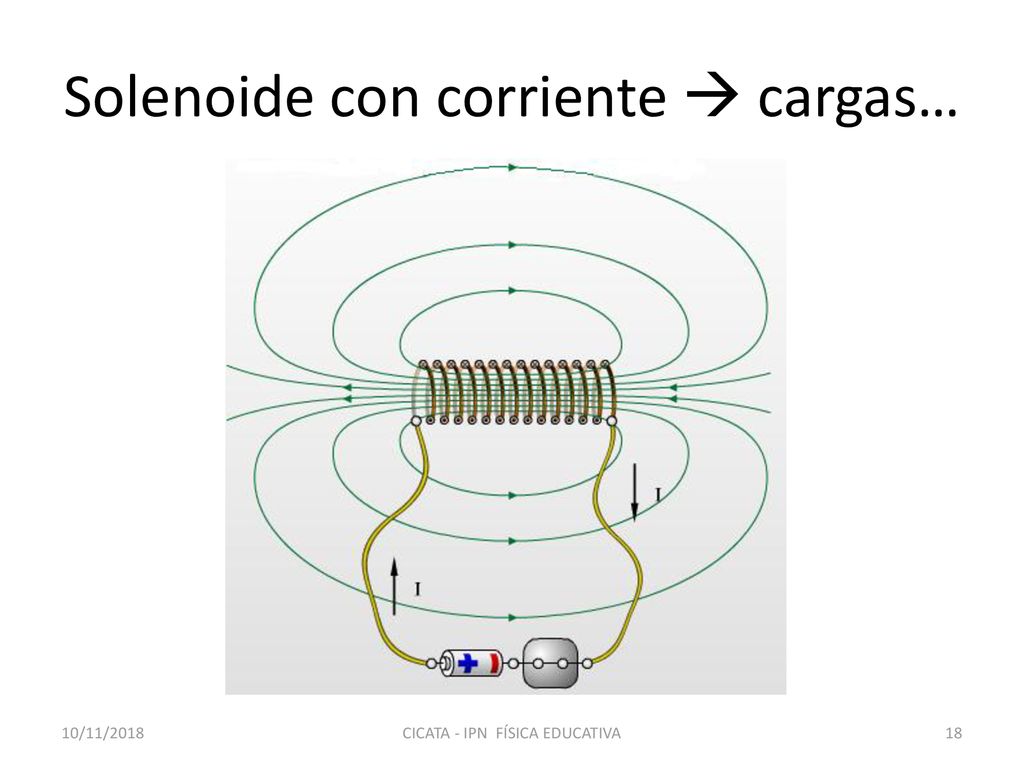

18 Solenoide con corriente  cargas…
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

19 CICATA - IPN FÍSICA EDUCATIVA
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

20 CICATA - IPN FÍSICA EDUCATIVA
La tierra: líneas de campo magnético de la tierra; partículas cargadas y atrapadas por el campo magnético de la tierra 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

21 Fuentes de campo magnético
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

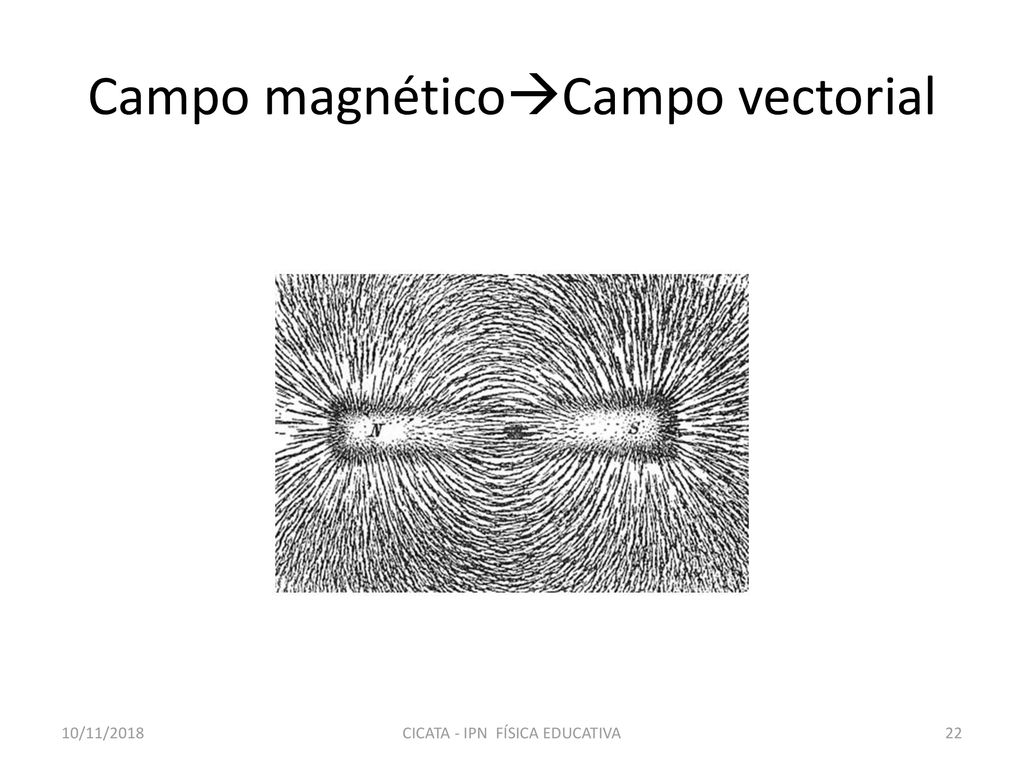

22 Campo magnéticoCampo vectorial
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

23 CICATA - IPN FÍSICA EDUCATIVA
¿qué pasa con… Una partícula cargada en reposo dentro de un campo magnético? Una partícula cargada que se mueve en la dirección del campo magnético?  Una partícula que se mueve en dirección distinta a la del campo magnético? 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

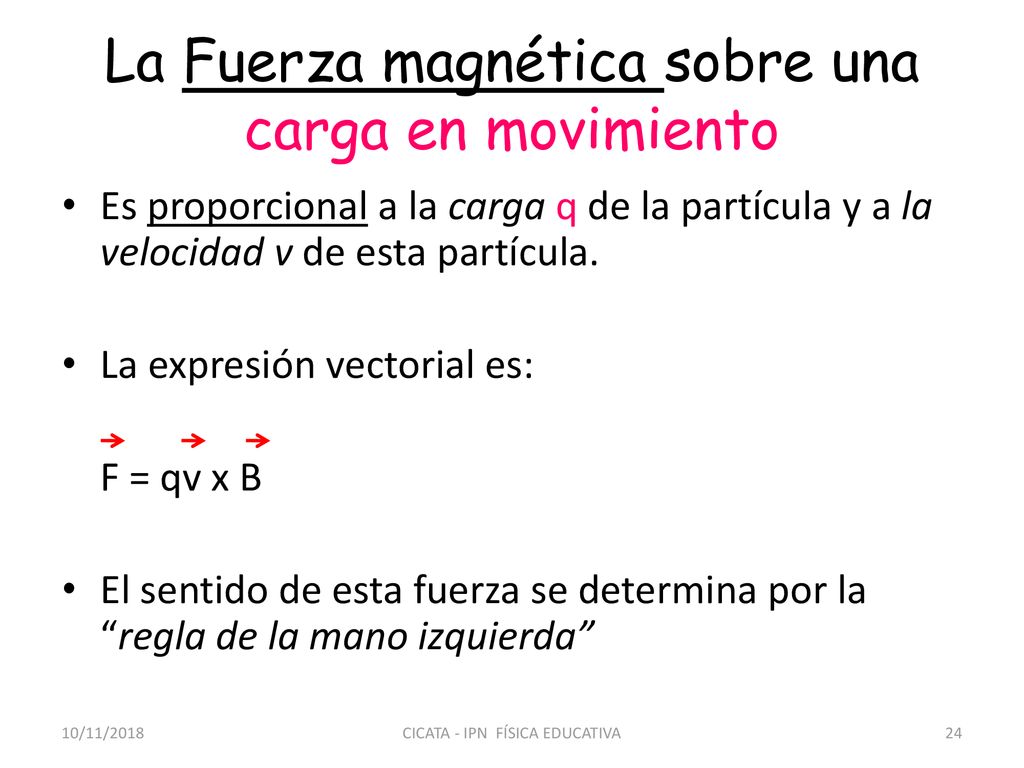

24 La Fuerza magnética sobre una carga en movimiento
Es proporcional a la carga q de la partícula y a la velocidad v de esta partícula. La expresión vectorial es: F = qv x B El sentido de esta fuerza se determina por la “regla de la mano izquierda” 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

25 CICATA - IPN FÍSICA EDUCATIVA

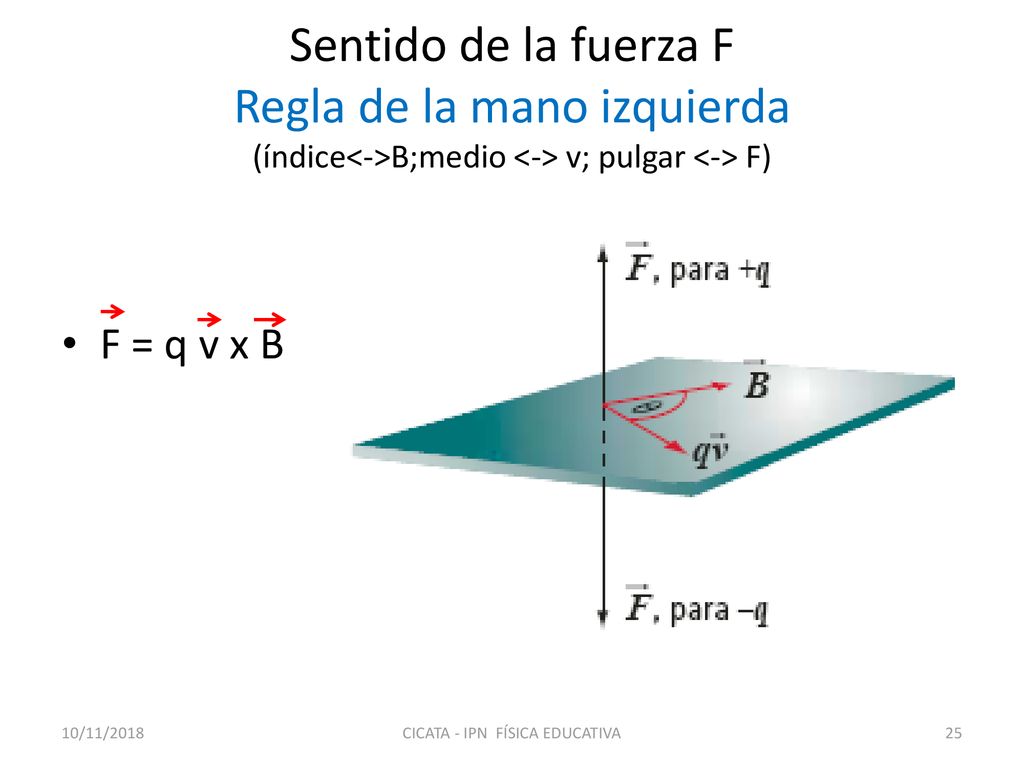

Sentido de la fuerza F Regla de la mano izquierda (índice<->B;medio <-> v; pulgar <-> F) F = q v x B 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

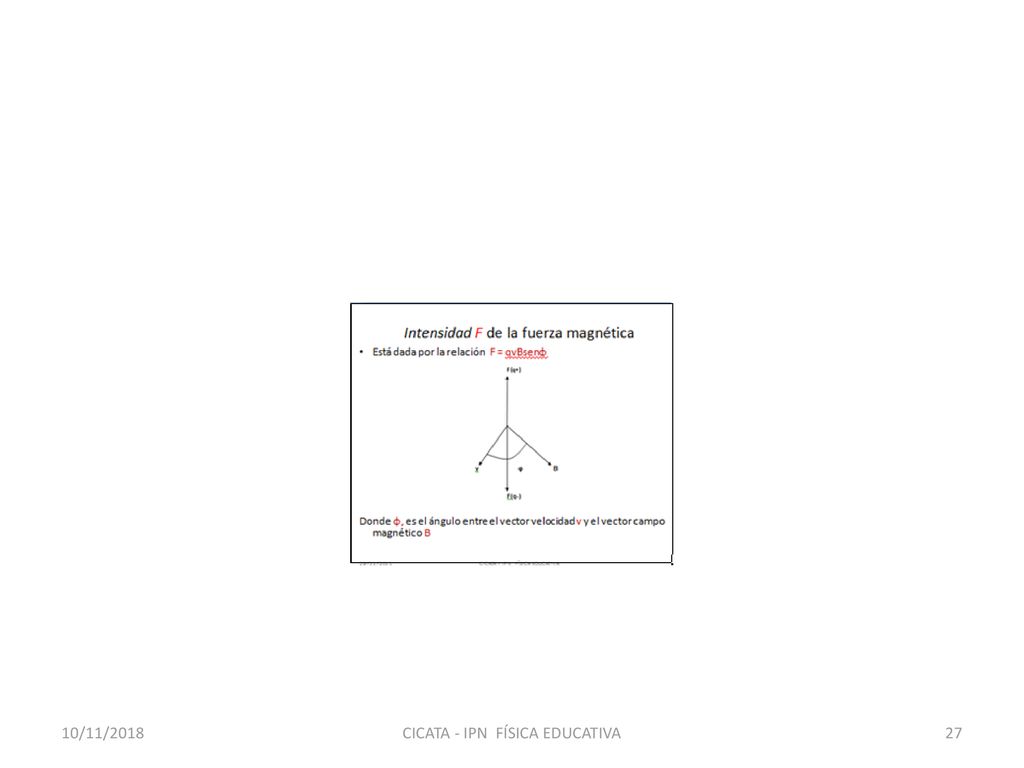

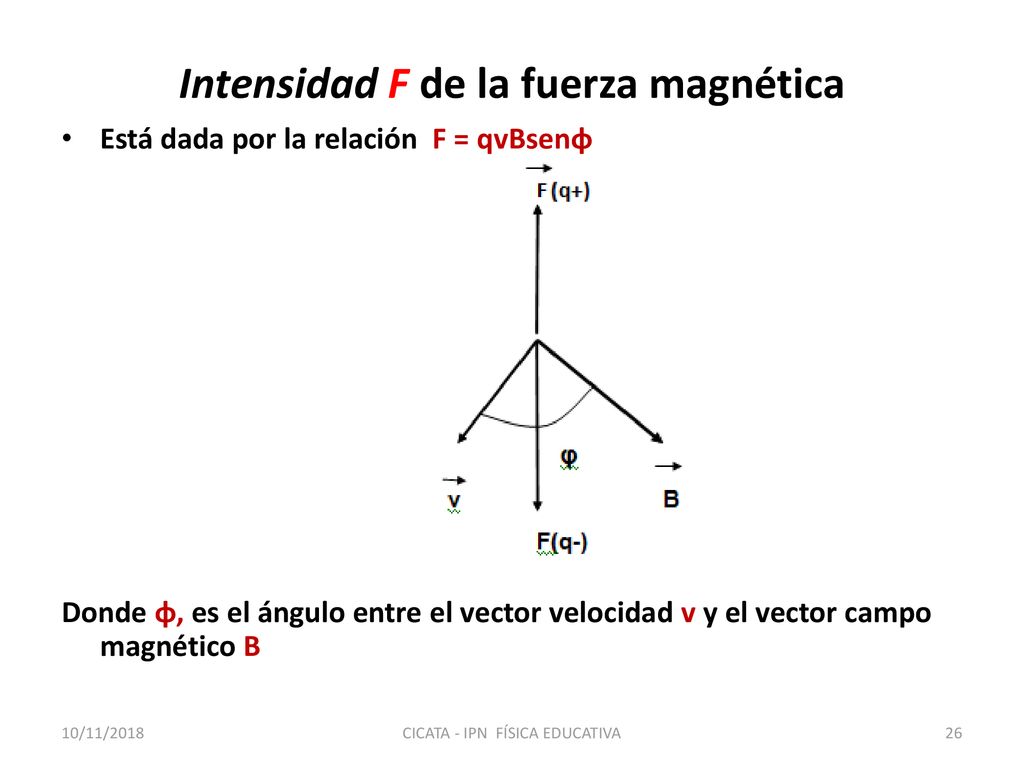

26 Intensidad F de la fuerza magnética
Está dada por la relación F = qvBsenφ Donde φ, es el ángulo entre el vector velocidad v y el vector campo magnético B 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

27 CICATA - IPN FÍSICA EDUCATIVA
10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

28 Ejemplo para determinar el valor de F

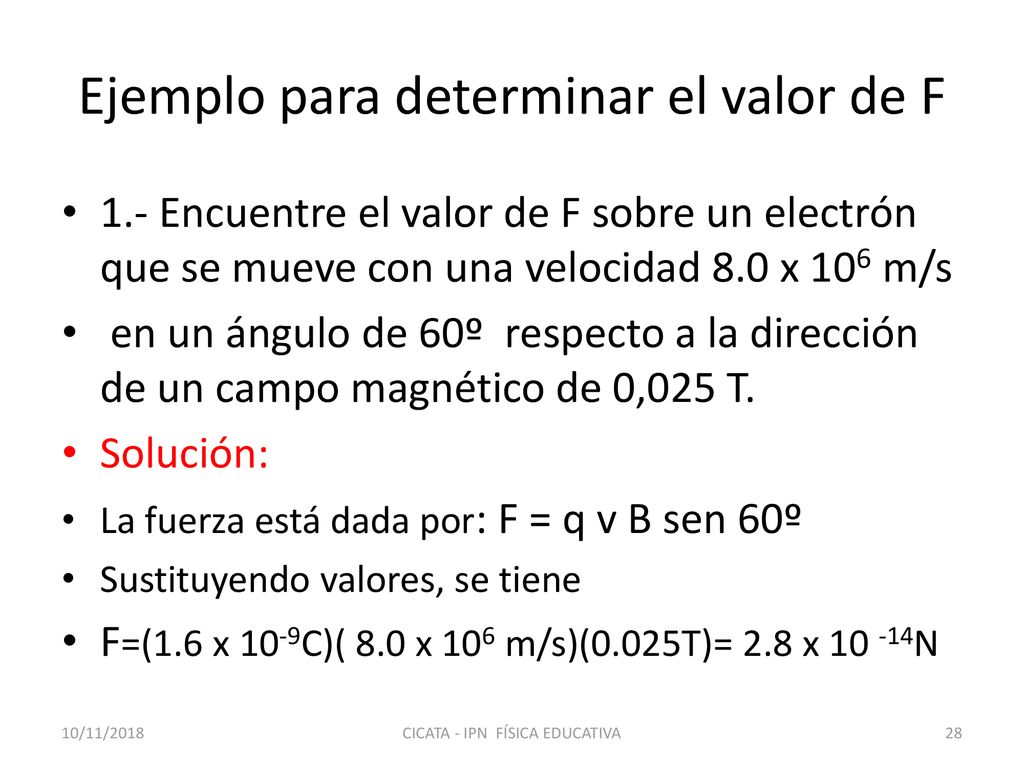

1.- Encuentre el valor de F sobre un electrón que se mueve con una velocidad 8.0 x 106 m/s en un ángulo de 60º respecto a la dirección de un campo magnético de 0,025 T. Solución: La fuerza está dada por: F = q v B sen 60º Sustituyendo valores, se tiene F=(1.6 x 10-9C)( 8.0 x 106 m/s)(0.025T)= 2.8 x N 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

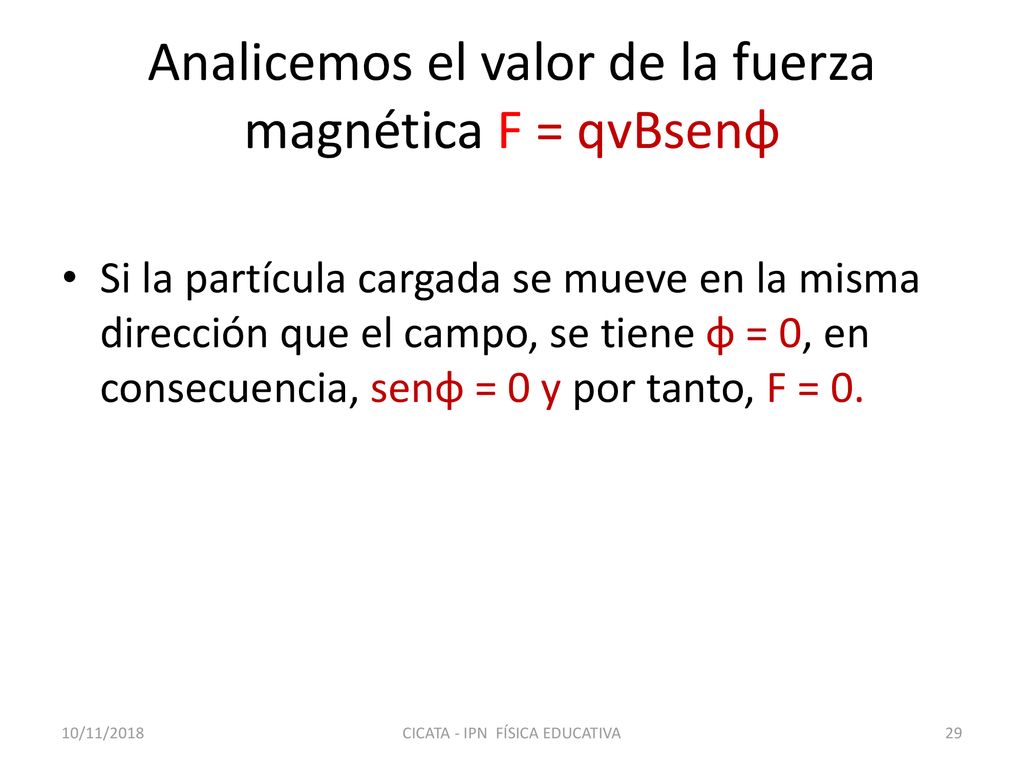

29 Analicemos el valor de la fuerza magnética F = qvBsenφ
Si la partícula cargada se mueve en la misma dirección que el campo, se tiene φ = 0, en consecuencia, senφ = 0 y por tanto, F = 0. 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

30 CICATA - IPN FÍSICA EDUCATIVA

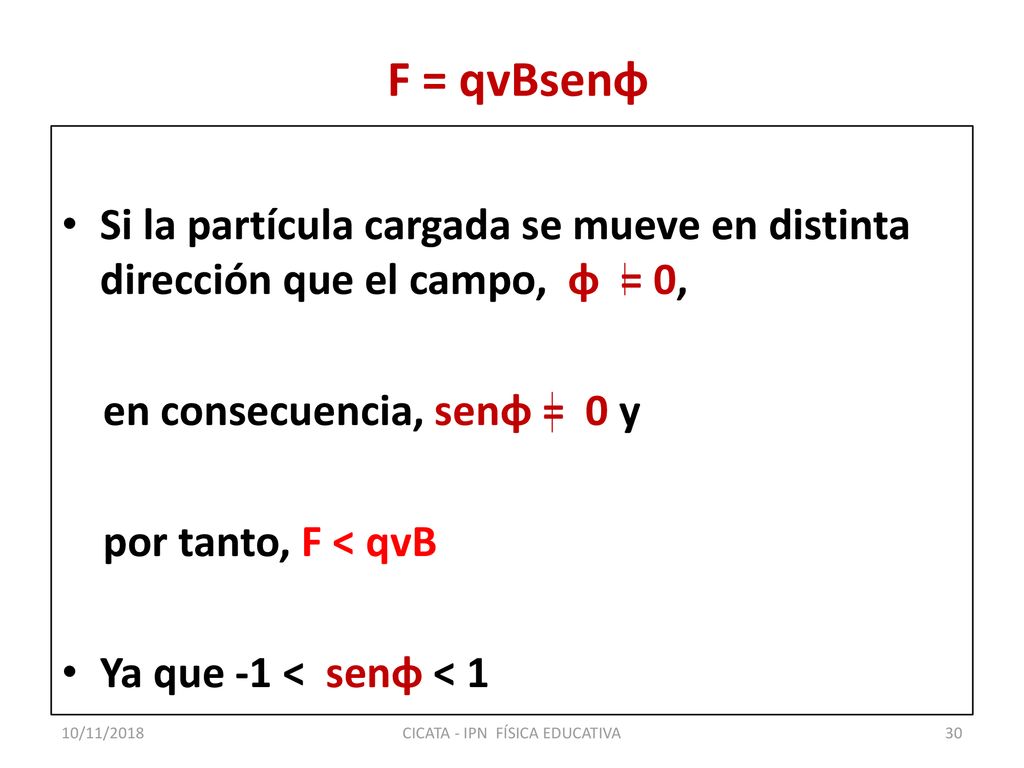

F = qvBsenφ Si la partícula cargada se mueve en distinta dirección que el campo, φ = 0, en consecuencia, senφ = 0 y por tanto, F < qvB Ya que -1 < senφ < 1 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA

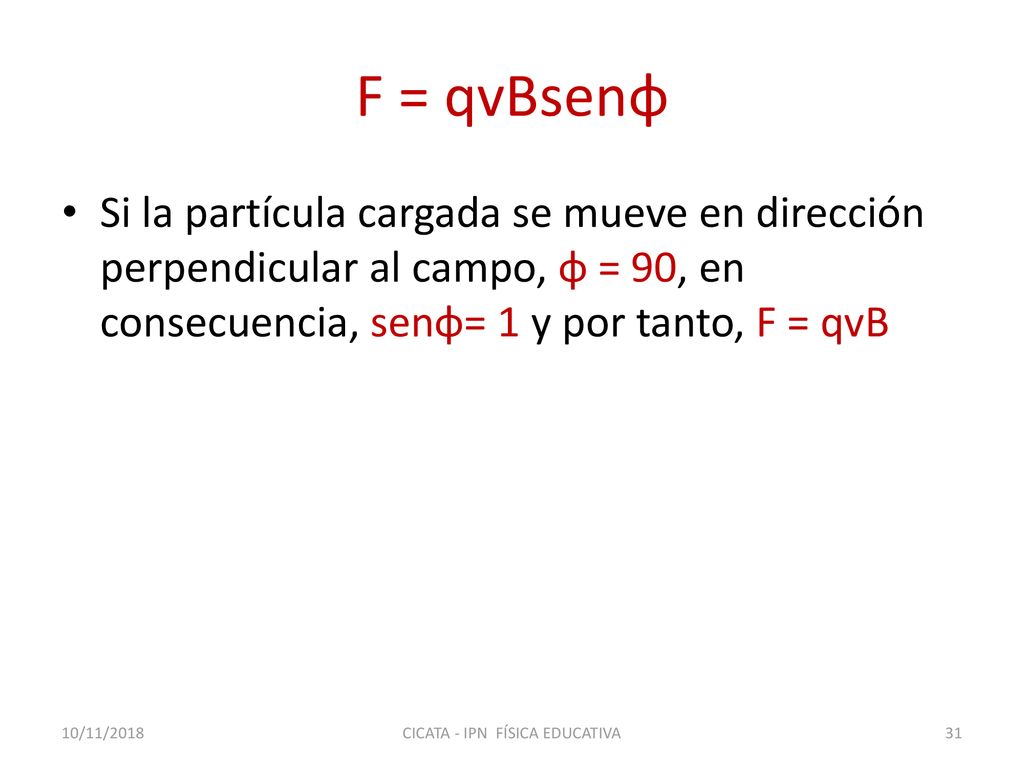

31 CICATA - IPN FÍSICA EDUCATIVA
F = qvBsenφ Si la partícula cargada se mueve en dirección perpendicular al campo, φ = 90, en consecuencia, senφ= 1 y por tanto, F = qvB 10/11/2018 CICATA - IPN FÍSICA EDUCATIVA
