1 Pipeline: Peligros de datos
Forwarding versus Stalling

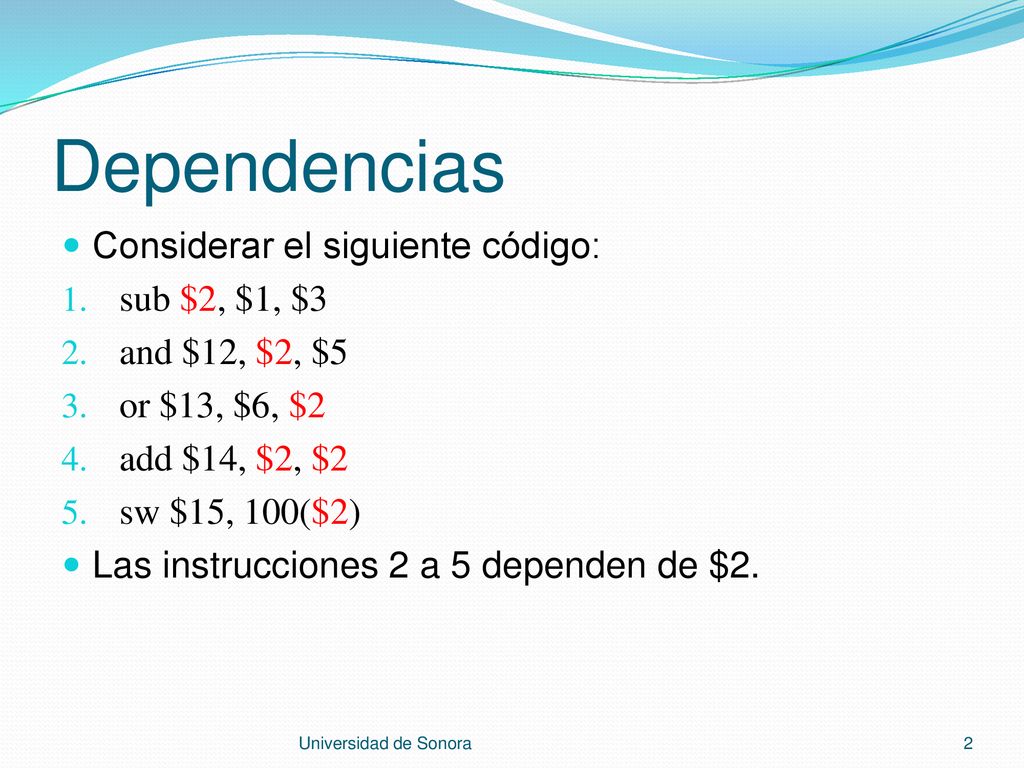

2 Dependencias Considerar el siguiente código: sub $2, $1, $3
and $12, $2, $5 or $13, $6, $2 add $14, $2, $2 sw $15, 100($2) Las instrucciones 2 a 5 dependen de $2. Universidad de Sonora

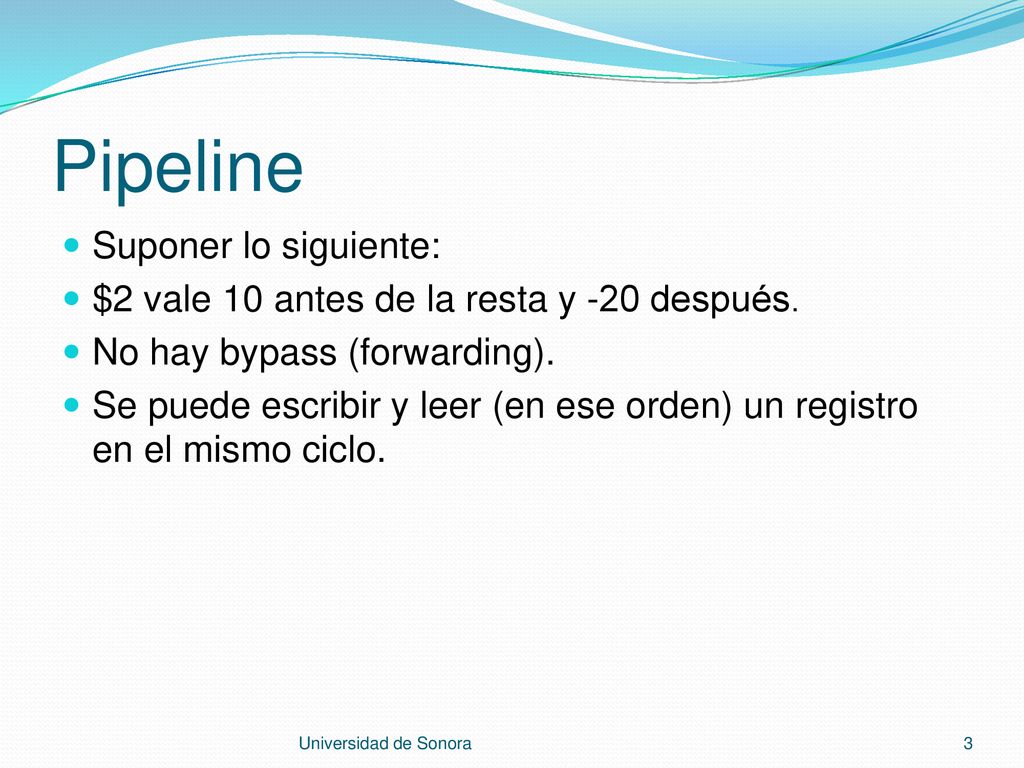

3 Pipeline Suponer lo siguiente:
$2 vale 10 antes de la resta y -20 después. No hay bypass (forwarding). Se puede escribir y leer (en ese orden) un registro en el mismo ciclo. Universidad de Sonora

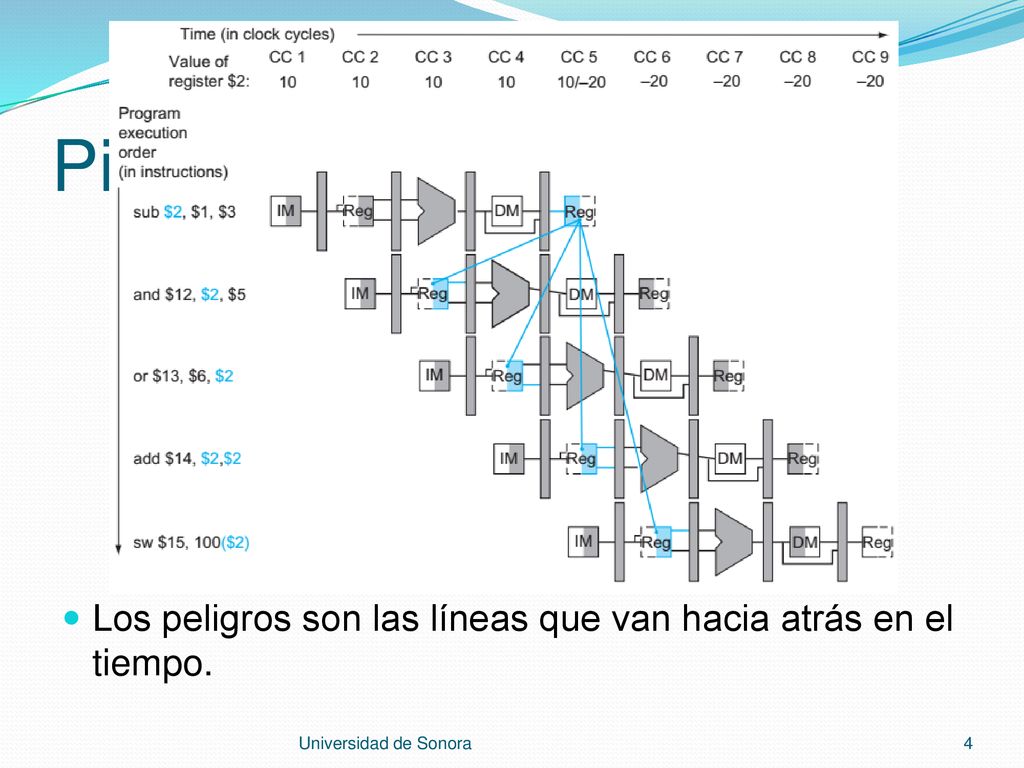

4 Pipeline Los peligros son las líneas que van hacia atrás en el tiempo.
Universidad de Sonora

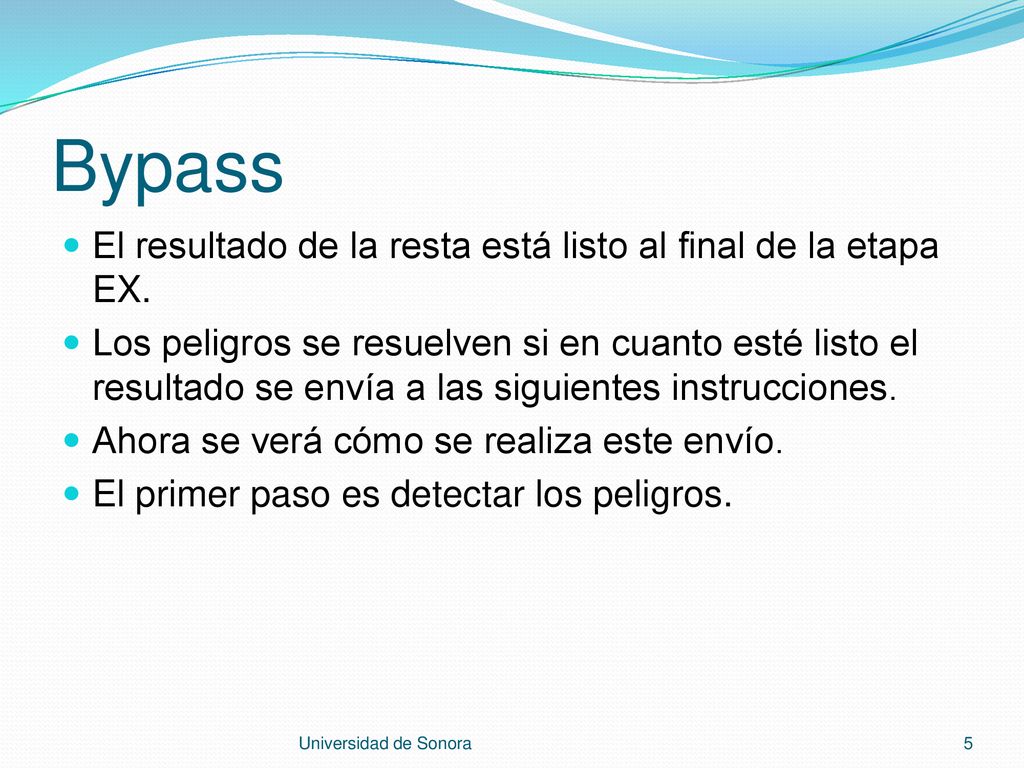

5 Bypass El resultado de la resta está listo al final de la etapa EX.
Los peligros se resuelven si en cuanto esté listo el resultado se envía a las siguientes instrucciones. Ahora se verá cómo se realiza este envío. El primer paso es detectar los peligros. Universidad de Sonora

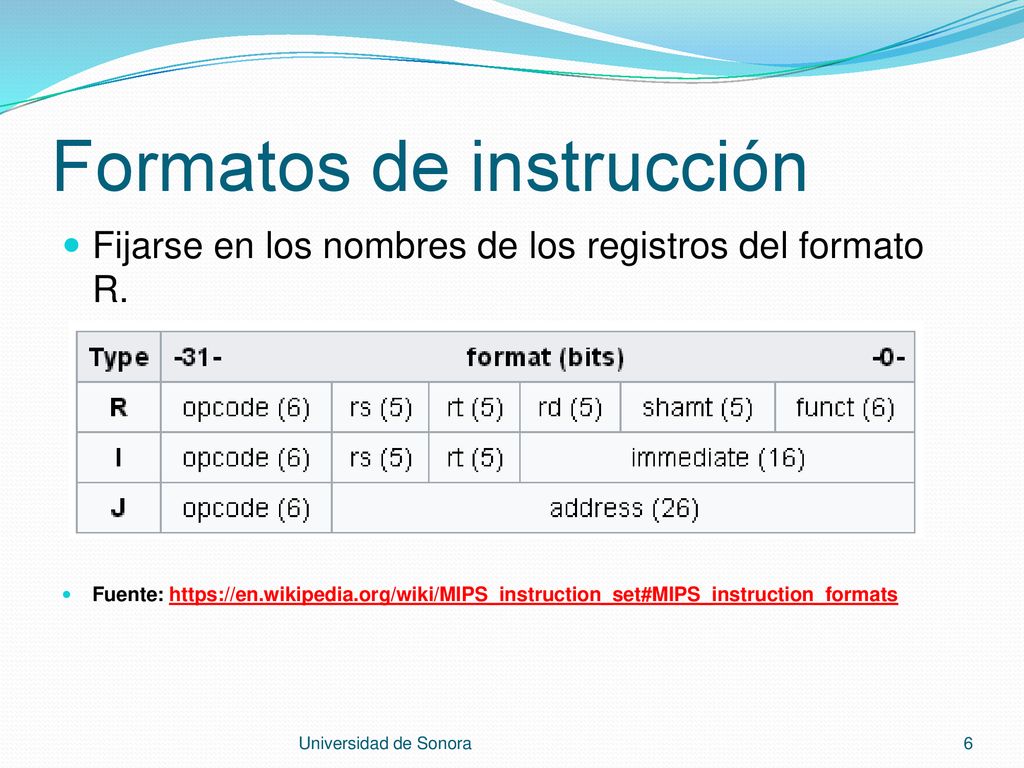

6 Formatos de instrucción
Fijarse en los nombres de los registros del formato R. Fuente: Universidad de Sonora

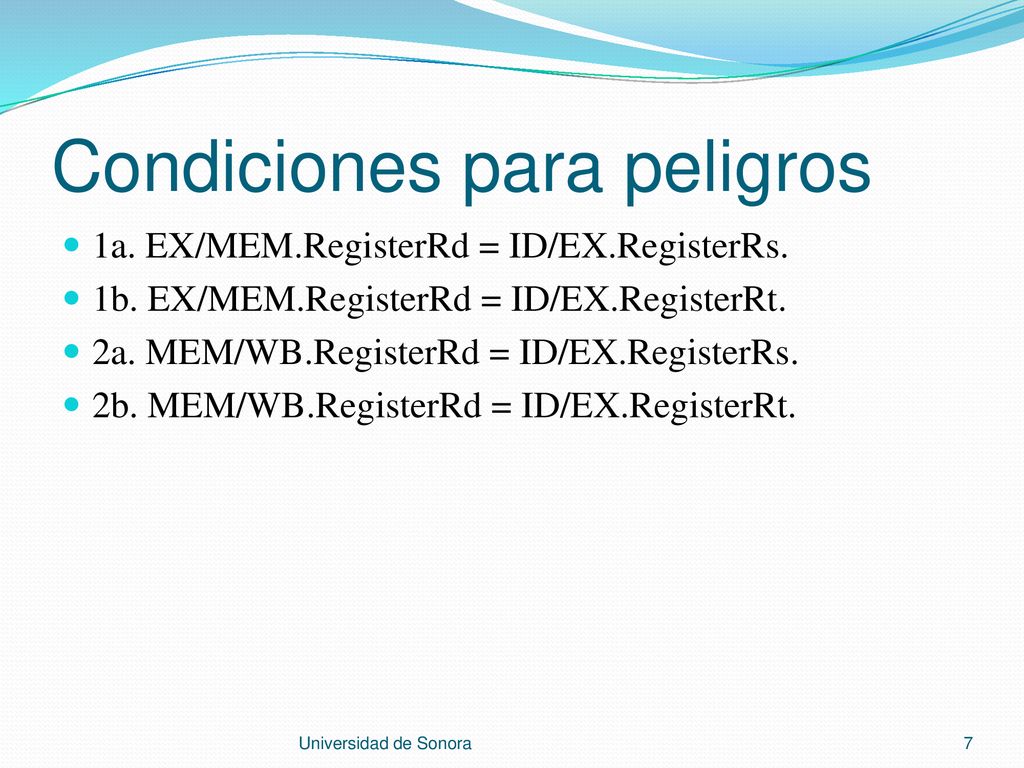

7 Condiciones para peligros
1a. EX/MEM.RegisterRd = ID/EX.RegisterRs. 1b. EX/MEM.RegisterRd = ID/EX.RegisterRt. 2a. MEM/WB.RegisterRd = ID/EX.RegisterRs. 2b. MEM/WB.RegisterRd = ID/EX.RegisterRt. Universidad de Sonora

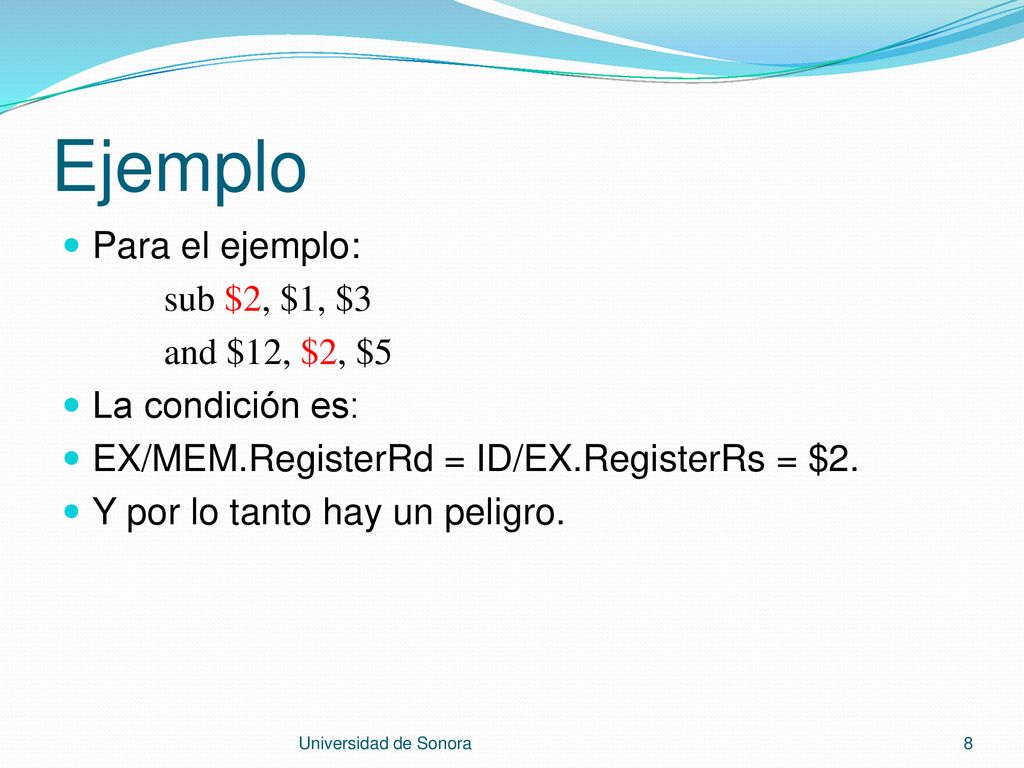

8 Ejemplo Para el ejemplo: sub $2, $1, $3 and $12, $2, $5
La condición es: EX/MEM.RegisterRd = ID/EX.RegisterRs = $2. Y por lo tanto hay un peligro. Universidad de Sonora

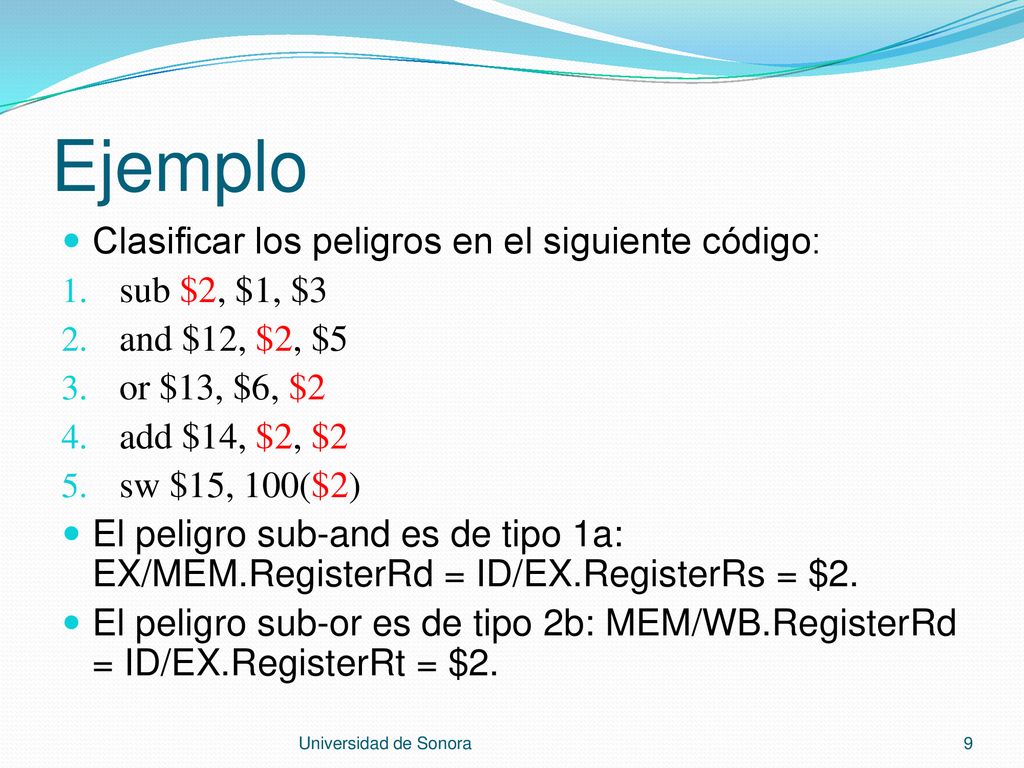

9 Ejemplo Clasificar los peligros en el siguiente código: sub $2, $1, $3
and $12, $2, $5 or $13, $6, $2 add $14, $2, $2 sw $15, 100($2) El peligro sub-and es de tipo 1a: EX/MEM.RegisterRd = ID/EX.RegisterRs = $2. El peligro sub-or es de tipo 2b: MEM/WB.RegisterRd = ID/EX.RegisterRt = $2. Universidad de Sonora

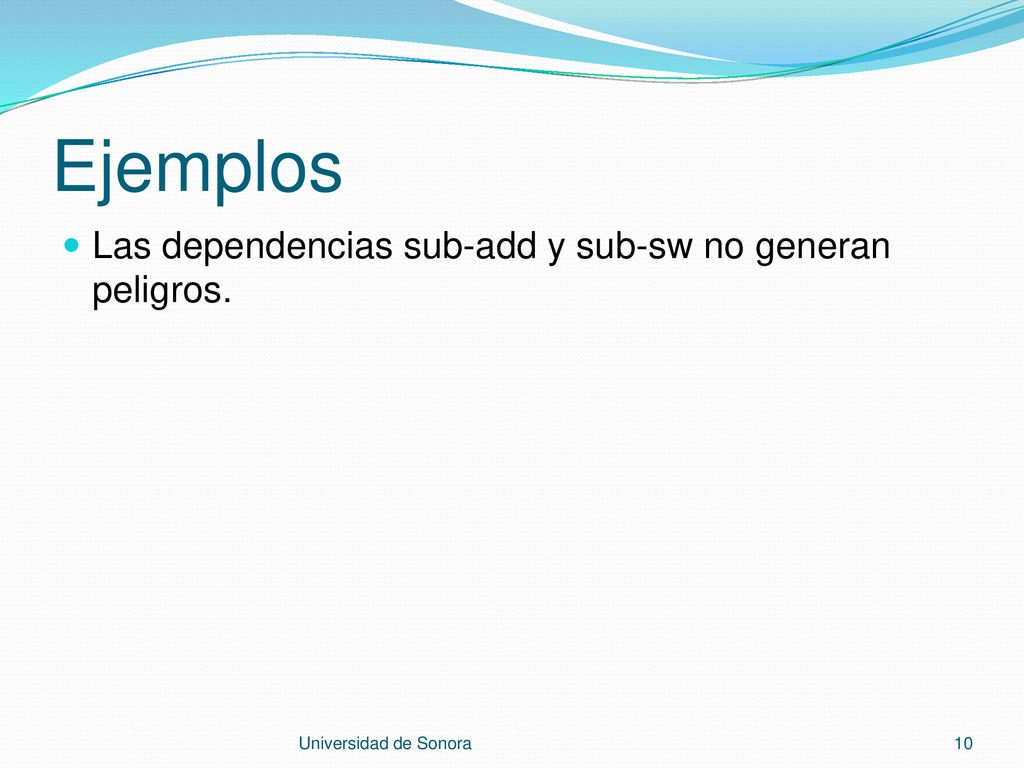

10 Ejemplos Las dependencias sub-add y sub-sw no generan peligros.
Universidad de Sonora

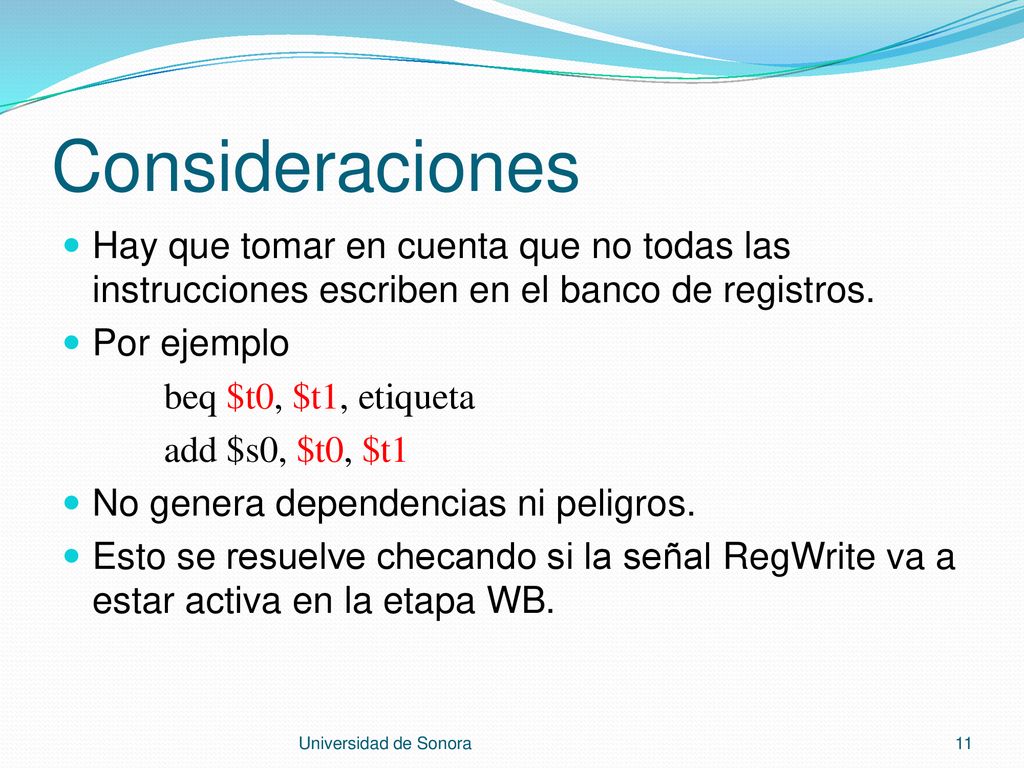

11 Consideraciones Hay que tomar en cuenta que no todas las instrucciones escriben en el banco de registros. Por ejemplo beq $t0, $t1, etiqueta add $s0, $t0, $t1 No genera dependencias ni peligros. Esto se resuelve checando si la señal RegWrite va a estar activa en la etapa WB. Universidad de Sonora

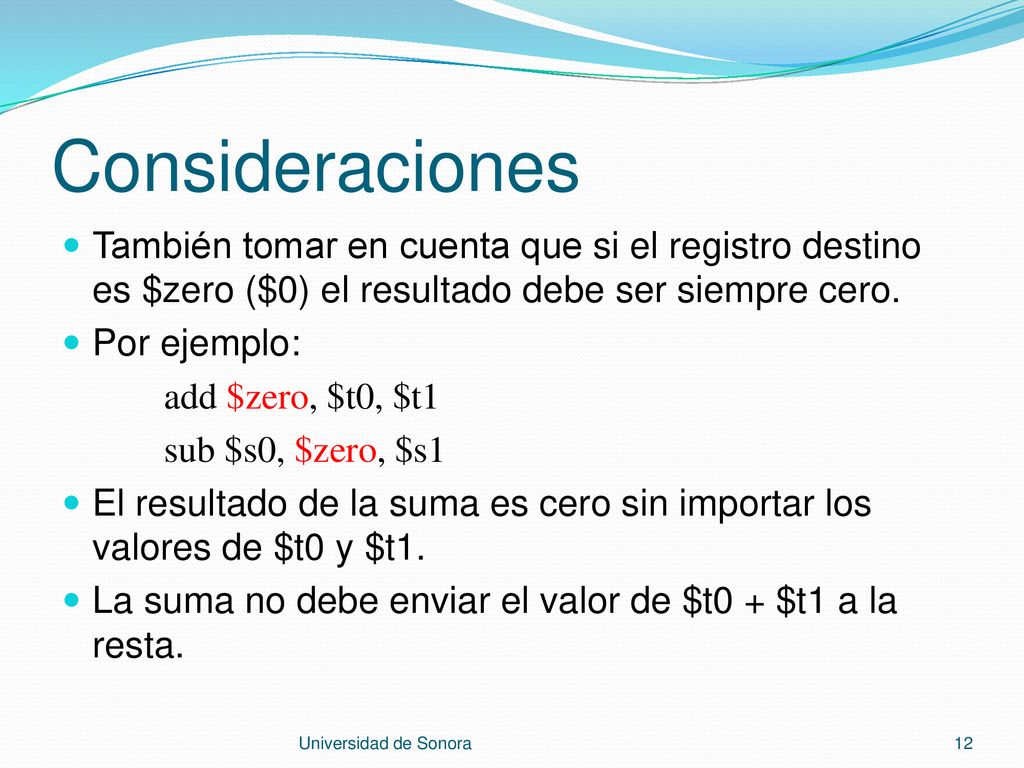

12 Consideraciones También tomar en cuenta que si el registro destino es $zero ($0) el resultado debe ser siempre cero. Por ejemplo: add $zero, $t0, $t1 sub $s0, $zero, $s1 El resultado de la suma es cero sin importar los valores de $t0 y $t1. La suma no debe enviar el valor de $t0 + $t1 a la resta. Universidad de Sonora

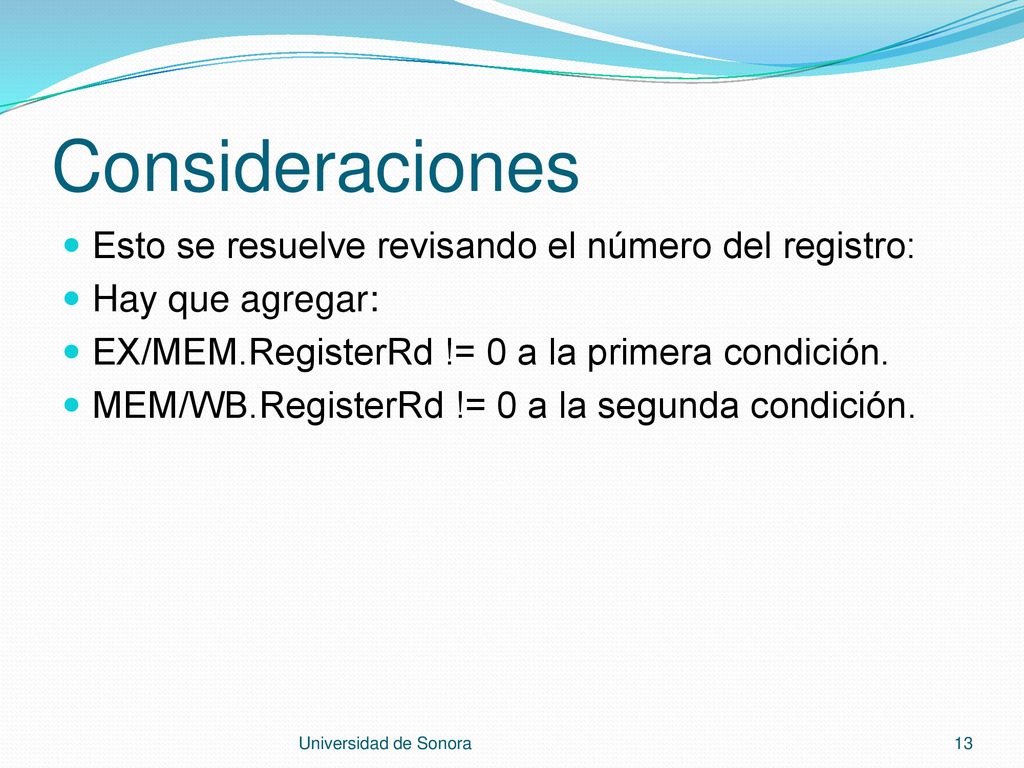

13 Consideraciones Esto se resuelve revisando el número del registro:
Hay que agregar: EX/MEM.RegisterRd != 0 a la primera condición. MEM/WB.RegisterRd != 0 a la segunda condición. Universidad de Sonora

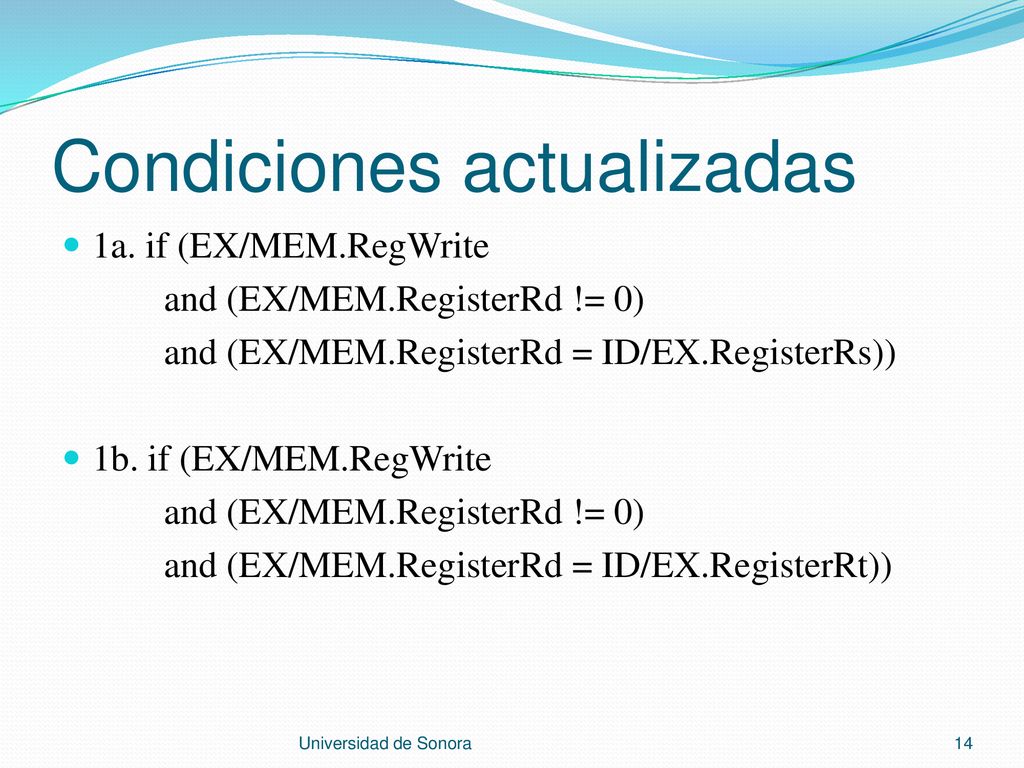

14 Condiciones actualizadas
1a. if (EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs)) 1b. if (EX/MEM.RegWrite and (EX/MEM.RegisterRd = ID/EX.RegisterRt)) Universidad de Sonora

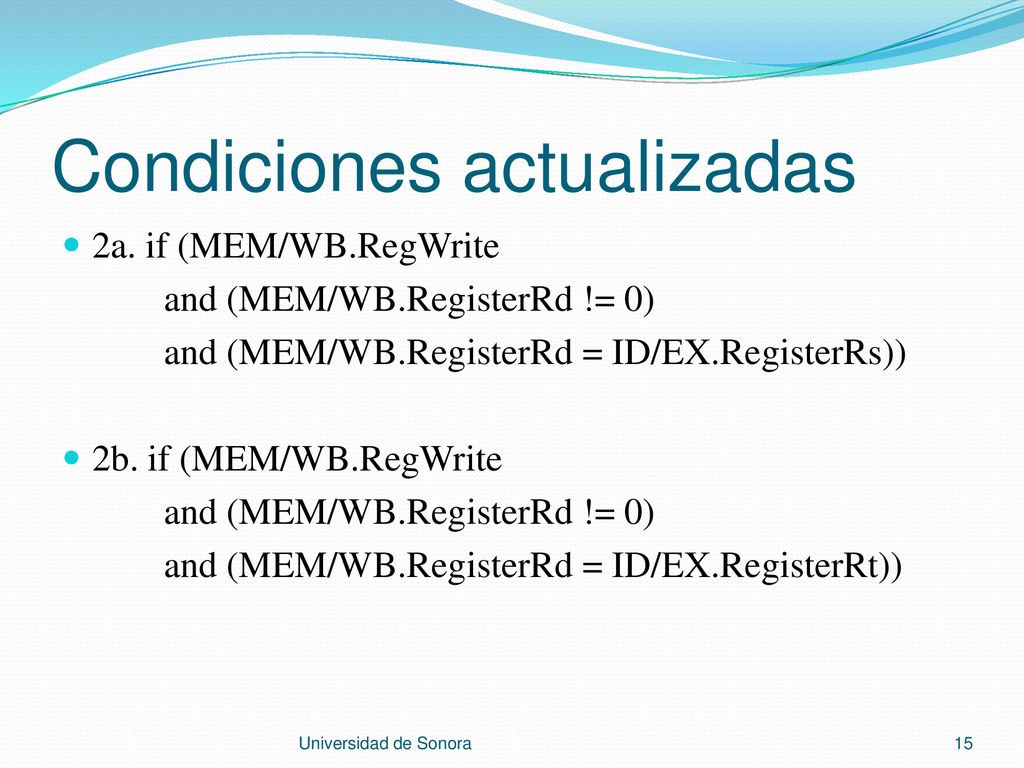

15 Condiciones actualizadas
2a. if (MEM/WB.RegWrite and (MEM/WB.RegisterRd != 0) and (MEM/WB.RegisterRd = ID/EX.RegisterRs)) 2b. if (MEM/WB.RegWrite and (MEM/WB.RegisterRd = ID/EX.RegisterRt)) Universidad de Sonora

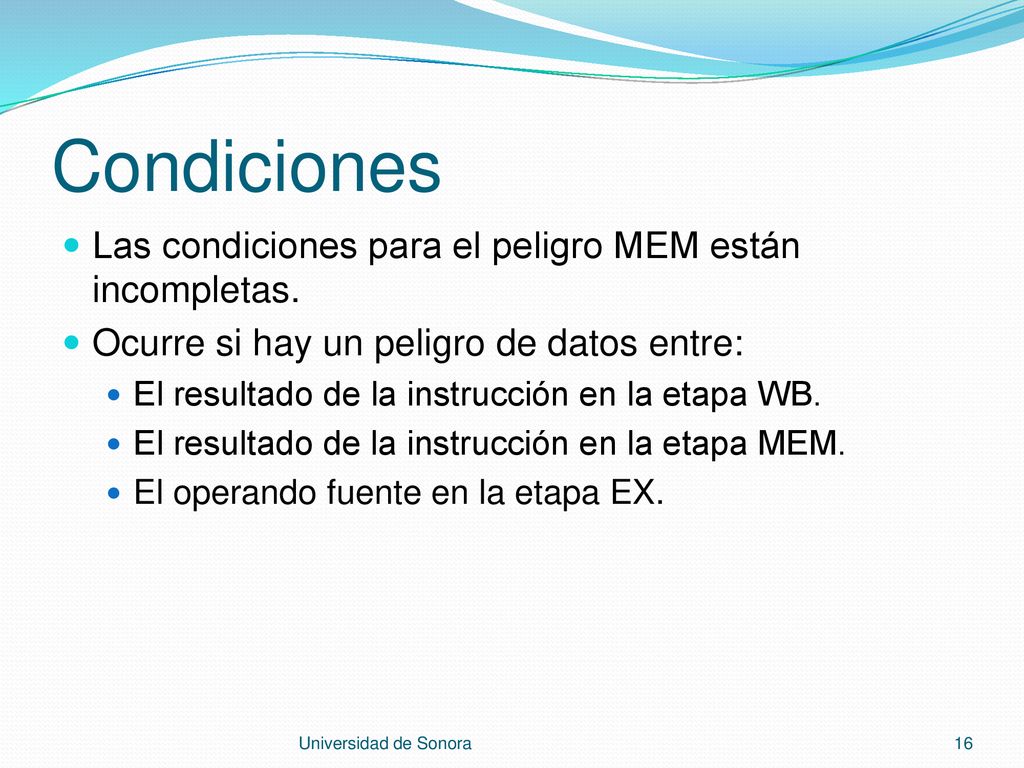

16 Condiciones Las condiciones para el peligro MEM están incompletas.
Ocurre si hay un peligro de datos entre: El resultado de la instrucción en la etapa WB. El resultado de la instrucción en la etapa MEM. El operando fuente en la etapa EX. Universidad de Sonora

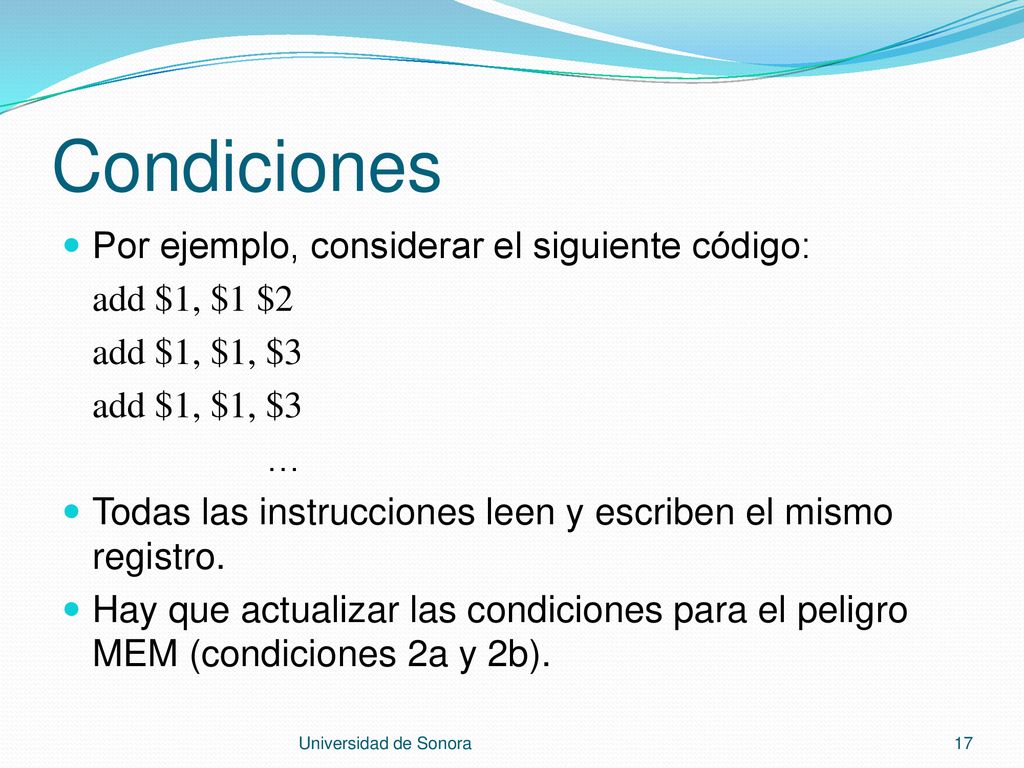

17 Condiciones Por ejemplo, considerar el siguiente código: add $1, $1 $2
… Todas las instrucciones leen y escriben el mismo registro. Hay que actualizar las condiciones para el peligro MEM (condiciones 2a y 2b). Universidad de Sonora

18 Peligro MEM 2a. if (MEM/WB.RegWrite and (MEM/WB.RegisterRd != 0)
and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0) and (EX/MEM.RegisterRd != ID/EX.RegisterRs)) and (MEM/WB.RegisterRd = ID/EX.RegisterRs)) then ForwardA = 01 Universidad de Sonora

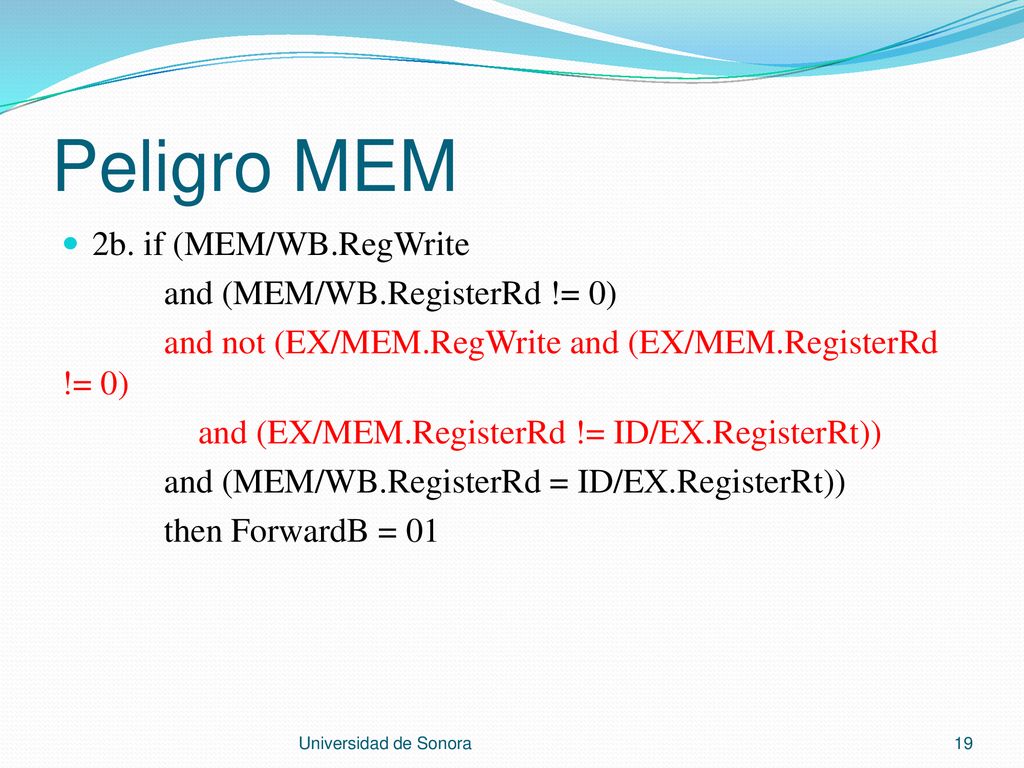

19 Peligro MEM 2b. if (MEM/WB.RegWrite and (MEM/WB.RegisterRd != 0)
and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0) and (EX/MEM.RegisterRd != ID/EX.RegisterRt)) and (MEM/WB.RegisterRd = ID/EX.RegisterRt)) then ForwardB = 01 Universidad de Sonora

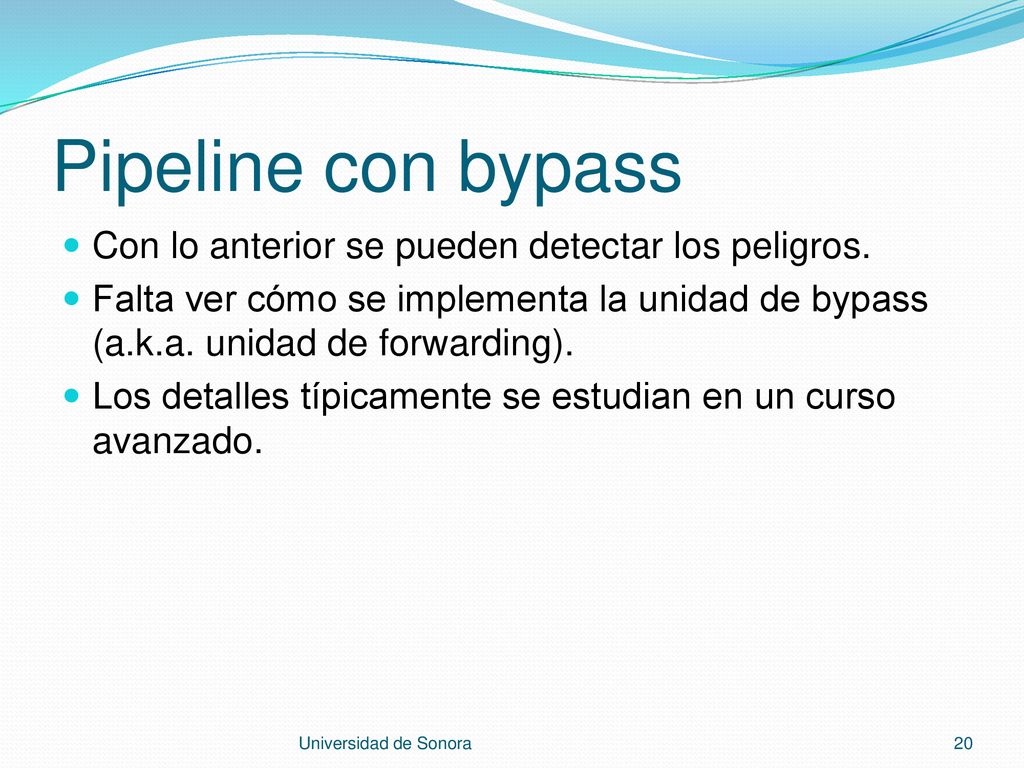

20 Pipeline con bypass Con lo anterior se pueden detectar los peligros.
Falta ver cómo se implementa la unidad de bypass (a.k.a. unidad de forwarding). Los detalles típicamente se estudian en un curso avanzado. Universidad de Sonora 20

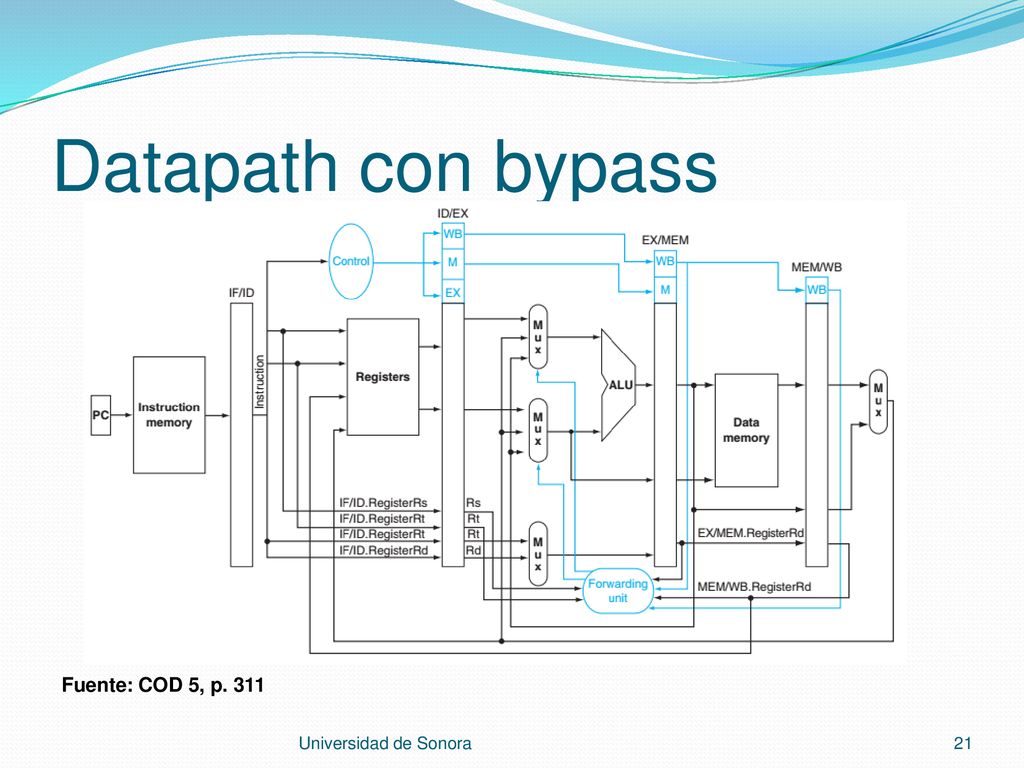

21 Datapath con bypass Fuente: COD 5, p. 311 Universidad de Sonora

22 Detención (stall) ¿Cómo se implementa un stall?
En la siguiente secuencia: lw $t0, 0($s0) add $t2, $t0, $t1 El peligro de datos no puede resolverse por bypass. Por ejemplo: Universidad de Sonora

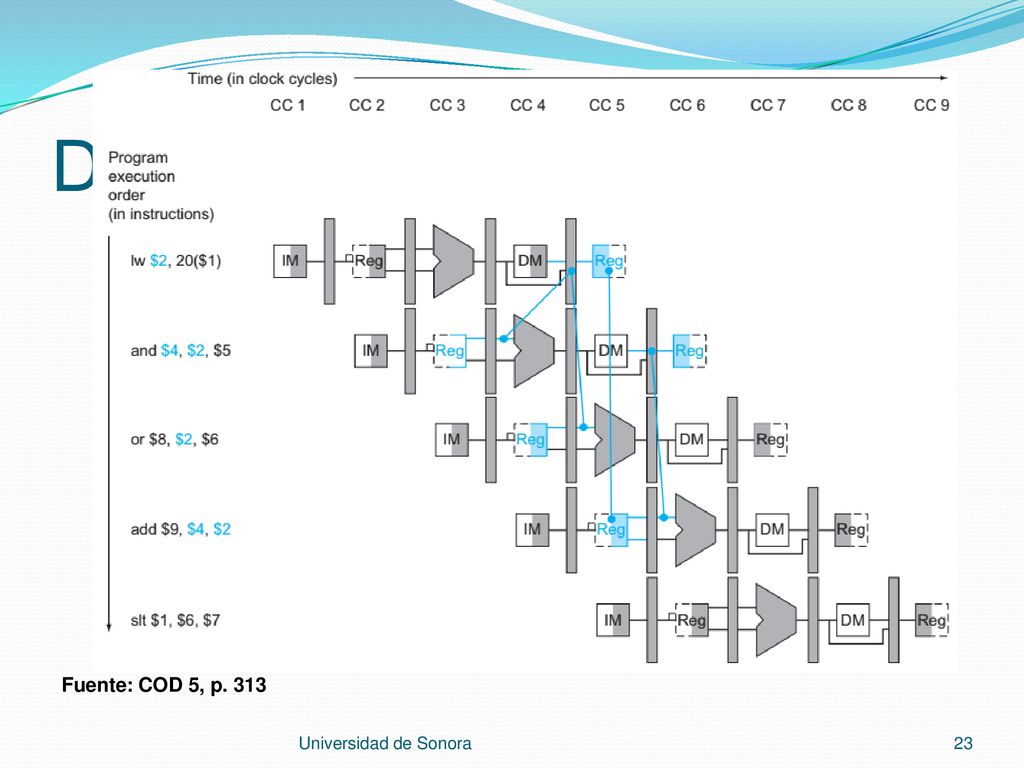

23 Detención (stall) Fuente: COD 5, p. 313 Universidad de Sonora

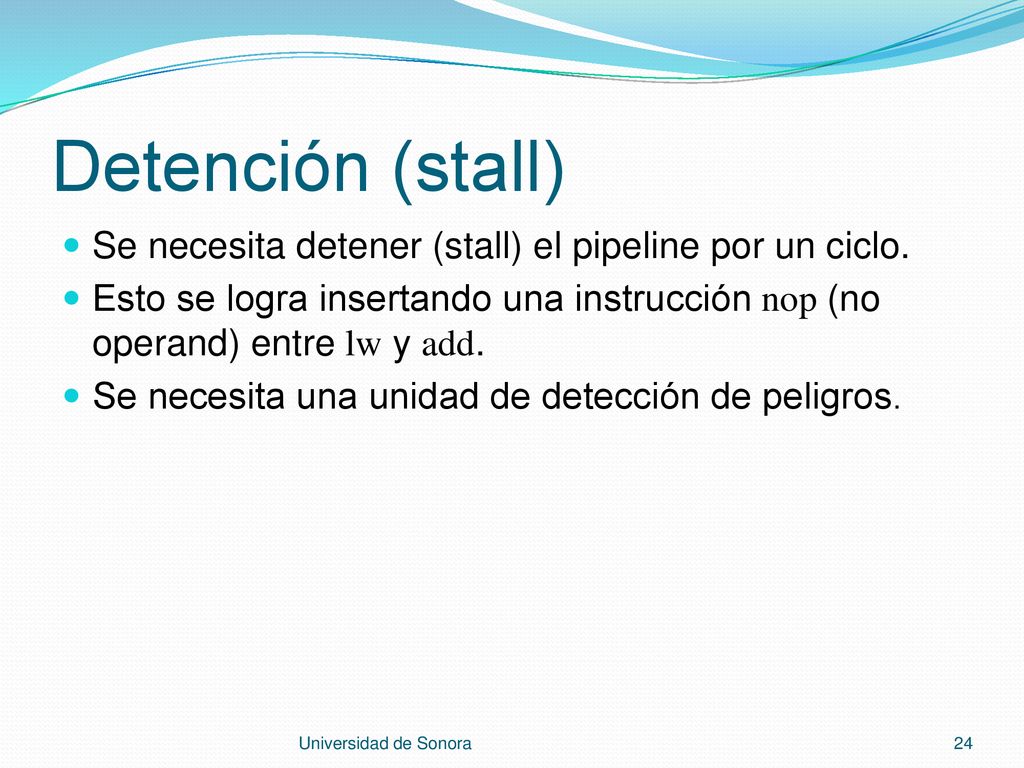

24 Detención (stall) Se necesita detener (stall) el pipeline por un ciclo. Esto se logra insertando una instrucción nop (no operand) entre lw y add. Se necesita una unidad de detección de peligros. Universidad de Sonora

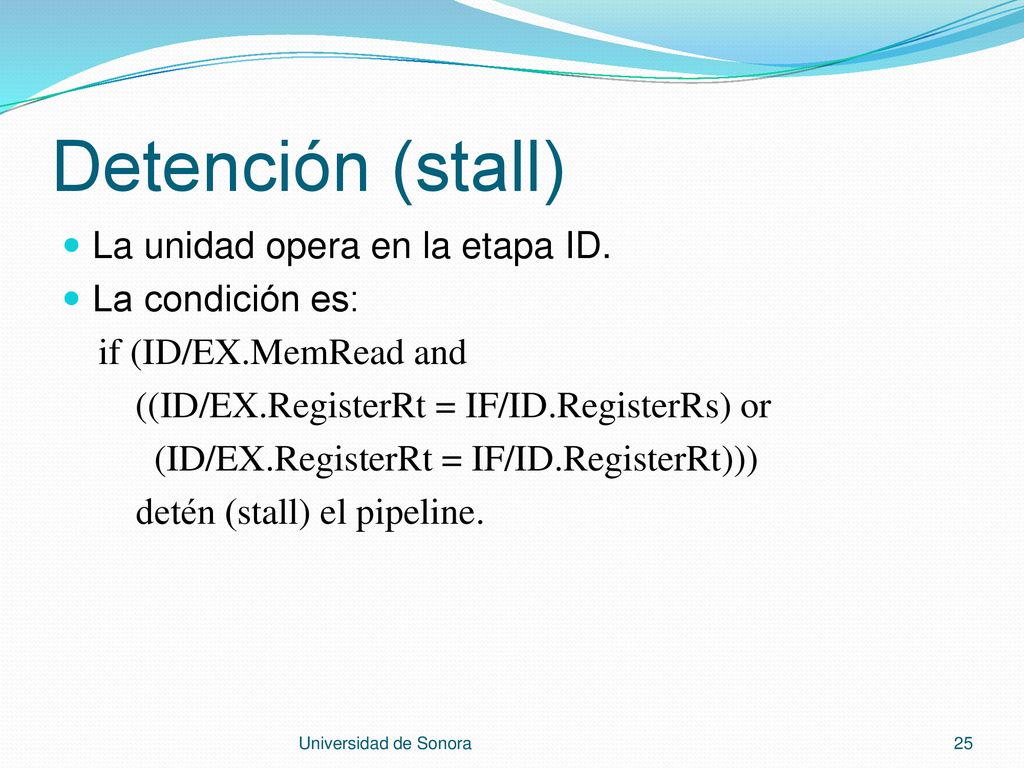

25 Detención (stall) La unidad opera en la etapa ID. La condición es:
if (ID/EX.MemRead and ((ID/EX.RegisterRt = IF/ID.RegisterRs) or (ID/EX.RegisterRt = IF/ID.RegisterRt))) detén (stall) el pipeline. Universidad de Sonora

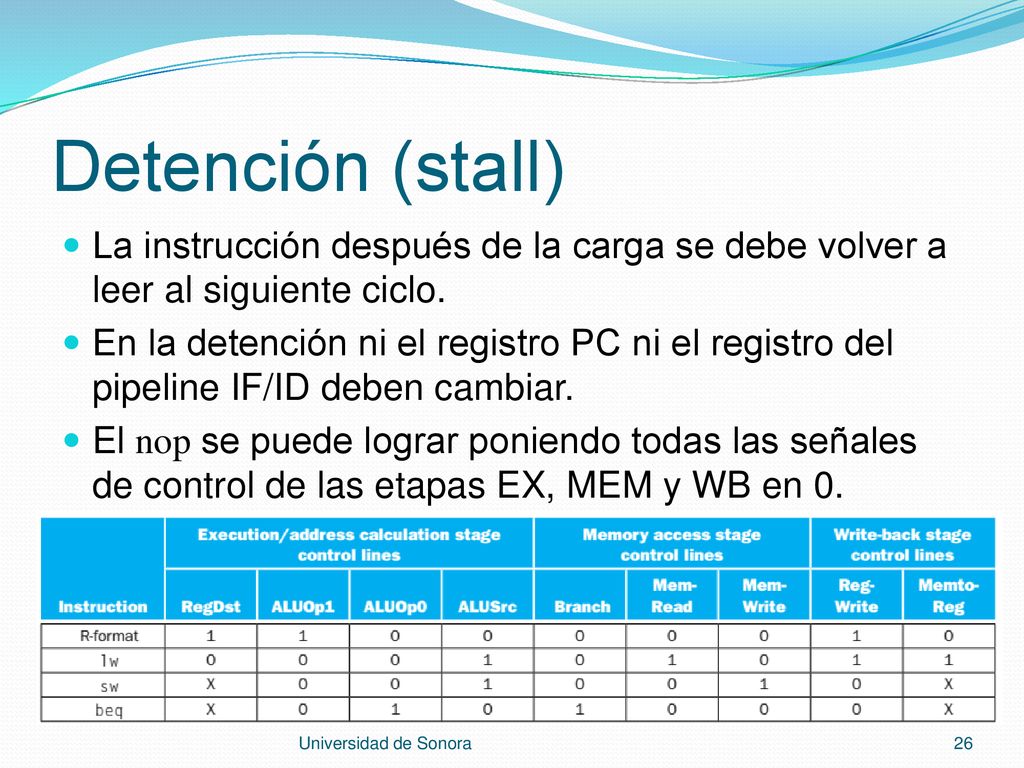

26 Detención (stall) La instrucción después de la carga se debe volver a leer al siguiente ciclo. En la detención ni el registro PC ni el registro del pipeline IF/ID deben cambiar. El nop se puede lograr poniendo todas las señales de control de las etapas EX, MEM y WB en 0. Universidad de Sonora

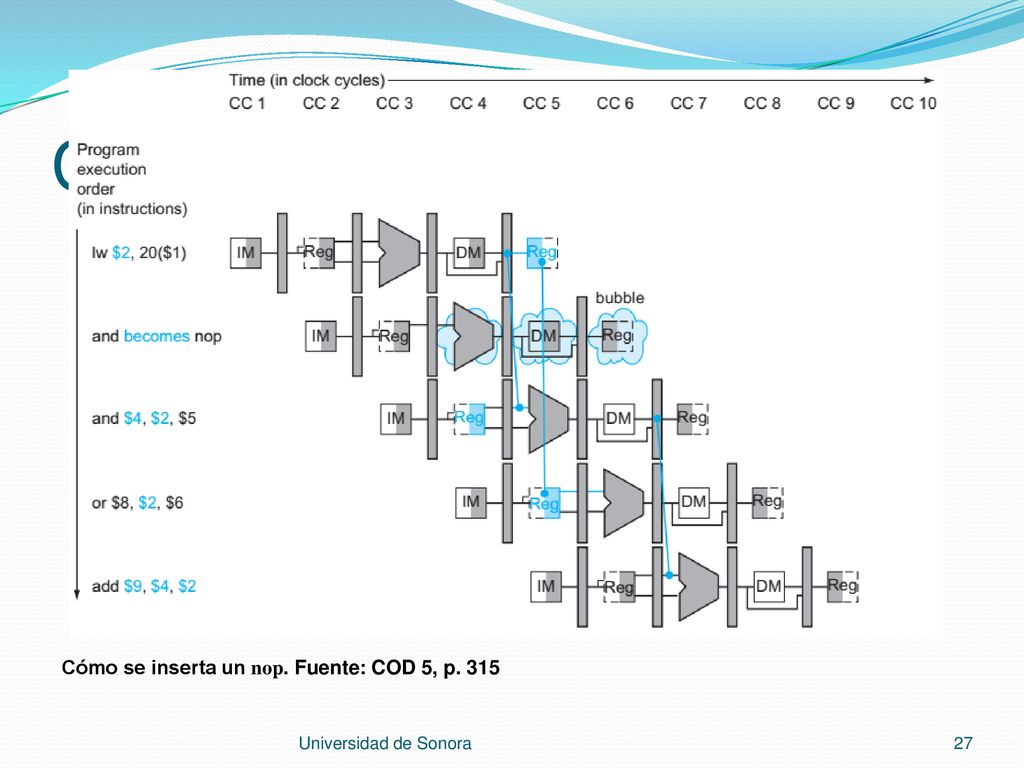

27 Cómo se inserta un nop Cómo se inserta un nop. Fuente: COD 5, p. 315
Universidad de Sonora

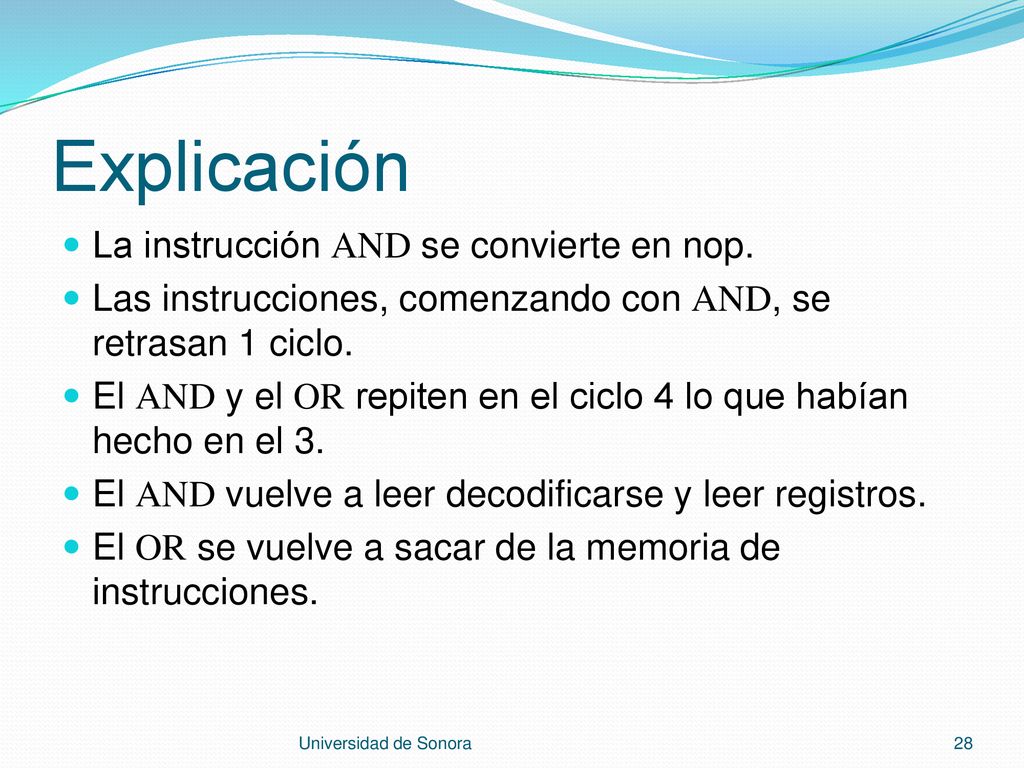

28 Explicación La instrucción AND se convierte en nop.
Las instrucciones, comenzando con AND, se retrasan 1 ciclo. El AND y el OR repiten en el ciclo 4 lo que habían hecho en el 3. El AND vuelve a leer decodificarse y leer registros. El OR se vuelve a sacar de la memoria de instrucciones. Universidad de Sonora

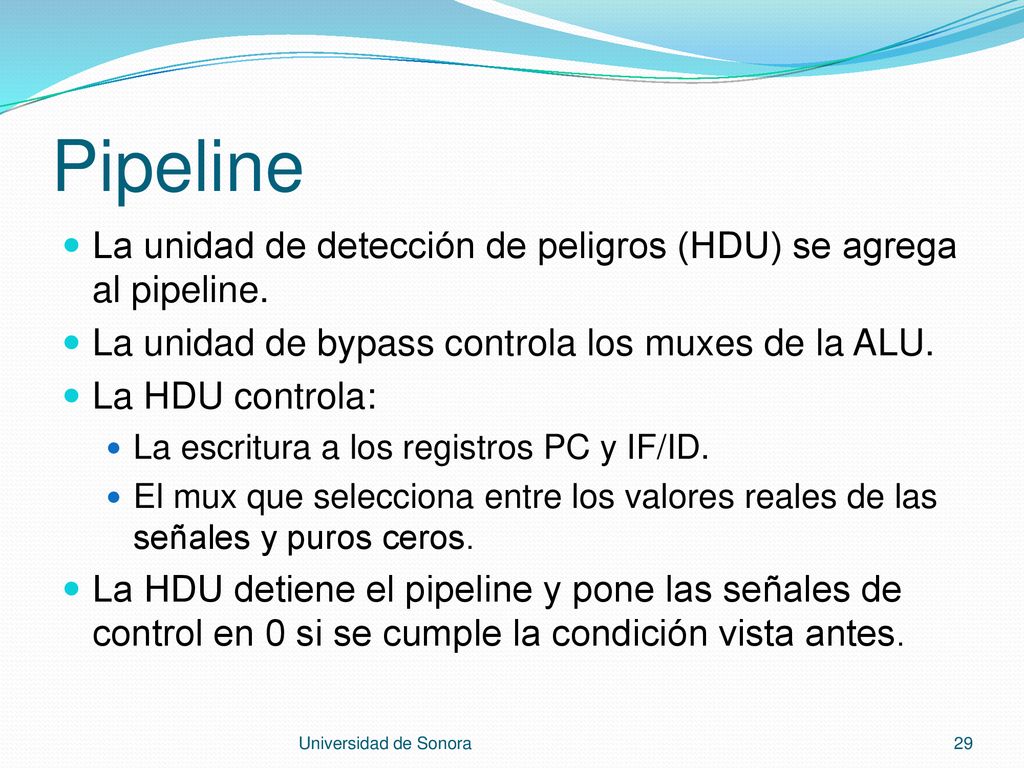

29 Pipeline La unidad de detección de peligros (HDU) se agrega al pipeline. La unidad de bypass controla los muxes de la ALU. La HDU controla: La escritura a los registros PC y IF/ID. El mux que selecciona entre los valores reales de las señales y puros ceros. La HDU detiene el pipeline y pone las señales de control en 0 si se cumple la condición vista antes. Universidad de Sonora

30 Pipeline Fuente: COD 5, p. 316. Universidad de Sonora
