El Espectro Radioeléctrico en México

Presentación del tema: "El Espectro Radioeléctrico en México"— Transcripción de la presentación:

1 El Espectro Radioeléctrico en México
Aspectos técnicos y regulatorios relevantes para los WISP

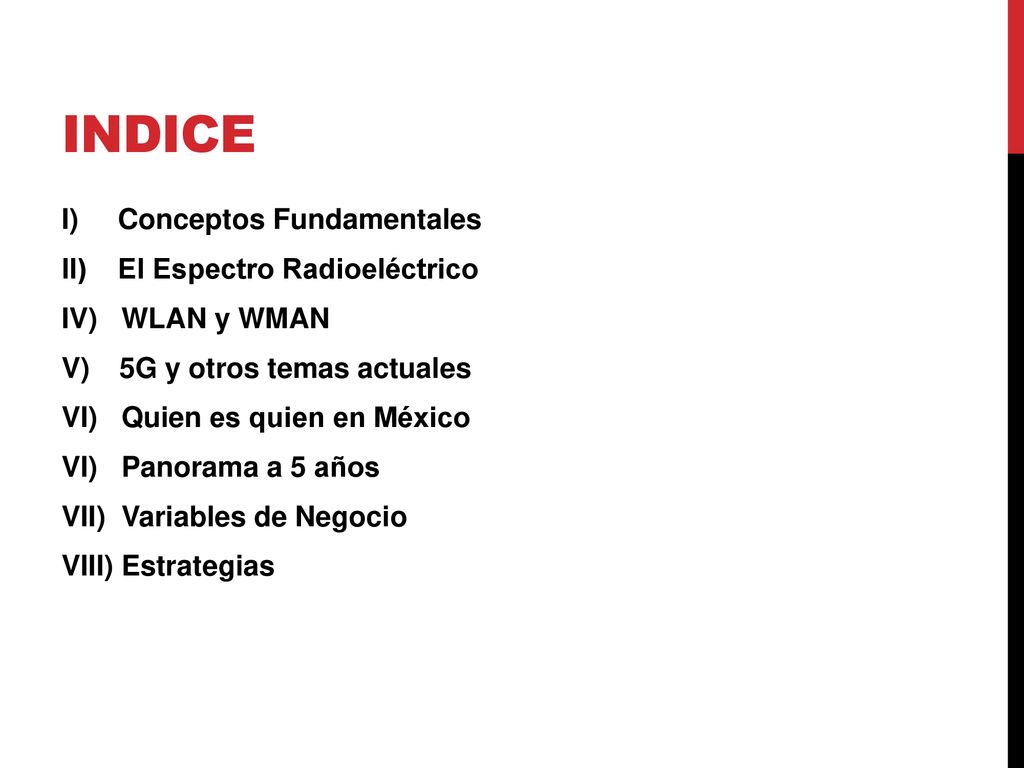

2 INDICE I) Conceptos Fundamentales II) El Espectro Radioeléctrico
IV) WLAN y WMAN 5G y otros temas actuales VI) Quien es quien en México VI) Panorama a 5 años VII) Variables de Negocio VIII) Estrategias

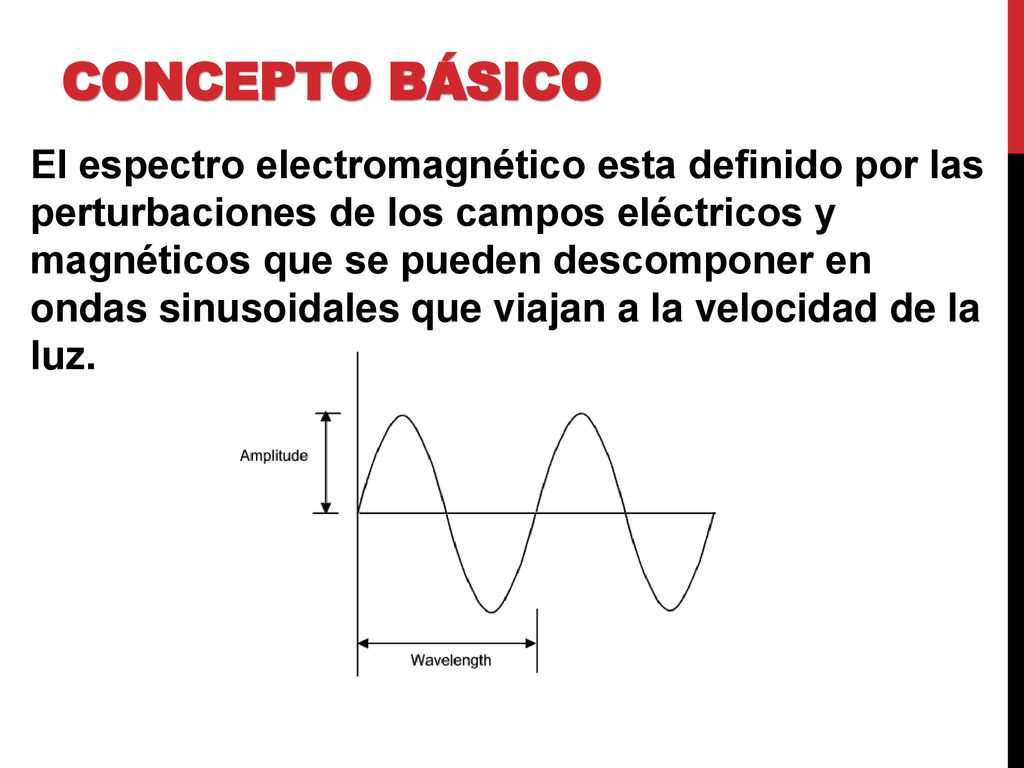

3 Concepto básico El espectro electromagnético esta definido por las perturbaciones de los campos eléctricos y magnéticos que se pueden descomponer en ondas sinusoidales que viajan a la velocidad de la luz.

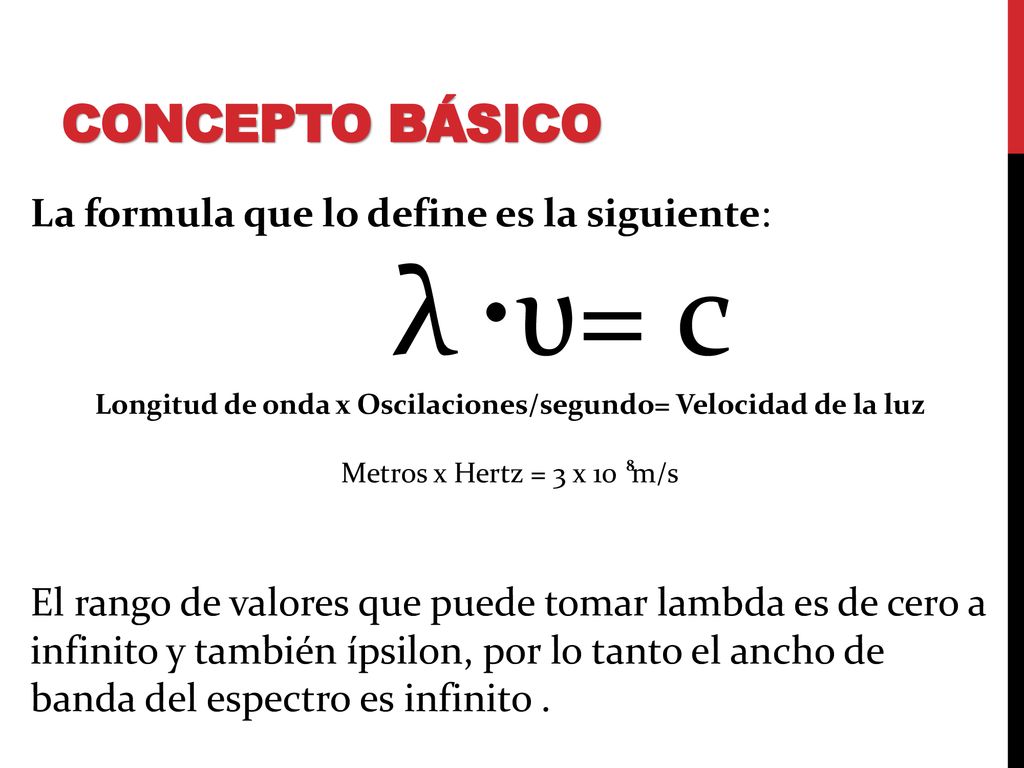

4 Longitud de onda x Oscilaciones/segundo= Velocidad de la luz
Concepto básico La formula que lo define es la siguiente: λ υ= c Longitud de onda x Oscilaciones/segundo= Velocidad de la luz Metros x Hertz = 3 x 10 m/s El rango de valores que puede tomar lambda es de cero a infinito y también ípsilon, por lo tanto el ancho de banda del espectro es infinito . 8

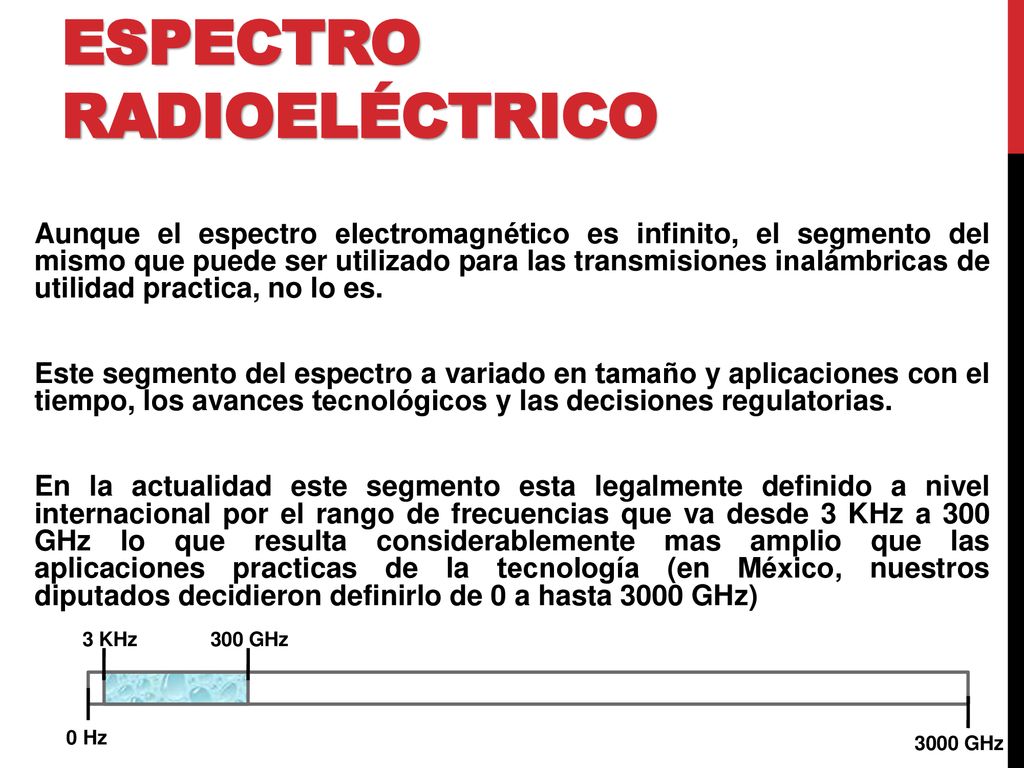

5 Espectro Radioeléctrico
Aunque el espectro electromagnético es infinito, el segmento del mismo que puede ser utilizado para las transmisiones inalámbricas de utilidad practica, no lo es. Este segmento del espectro a variado en tamaño y aplicaciones con el tiempo, los avances tecnológicos y las decisiones regulatorias. En la actualidad este segmento esta legalmente definido a nivel internacional por el rango de frecuencias que va desde 3 KHz a 300 GHz lo que resulta considerablemente mas amplio que las aplicaciones practicas de la tecnología (en México, nuestros diputados decidieron definirlo de 0 a hasta 3000 GHz) 0 Hz 3 KHz 300 GHz 3000 GHz

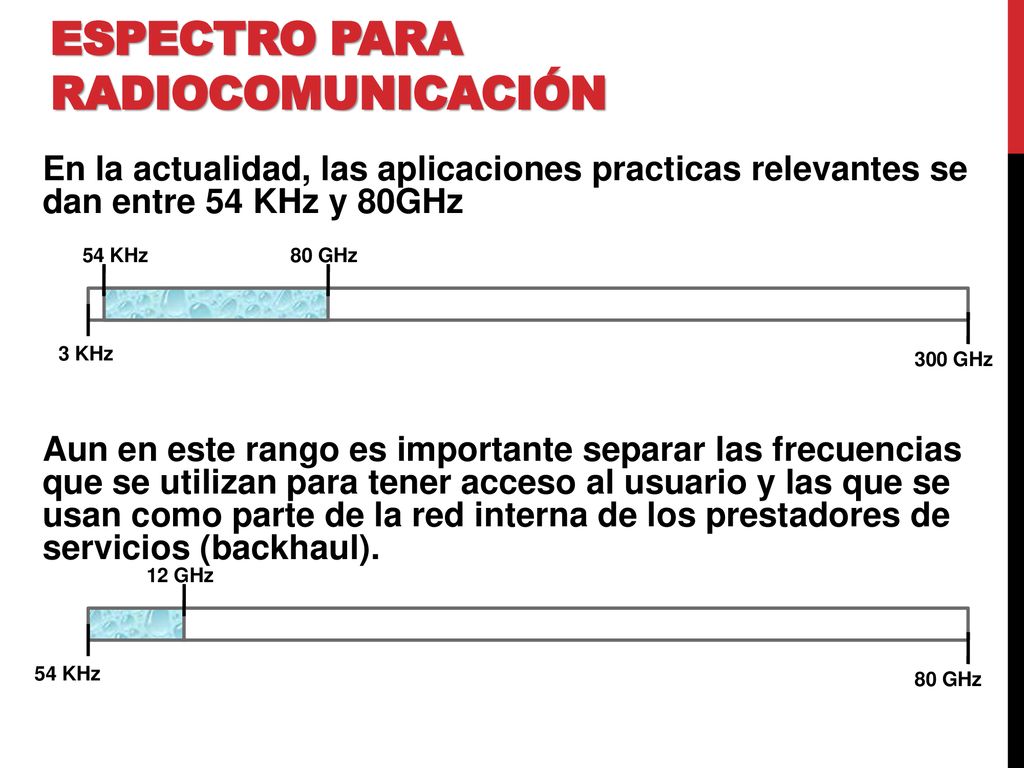

6 Espectro para radiocomunicación
En la actualidad, las aplicaciones practicas relevantes se dan entre 54 KHz y 80GHz Aun en este rango es importante separar las frecuencias que se utilizan para tener acceso al usuario y las que se usan como parte de la red interna de los prestadores de servicios (backhaul). 3 KHz 54 KHz 80 GHz 300 GHz 54 KHz 12 GHz 80 GHz

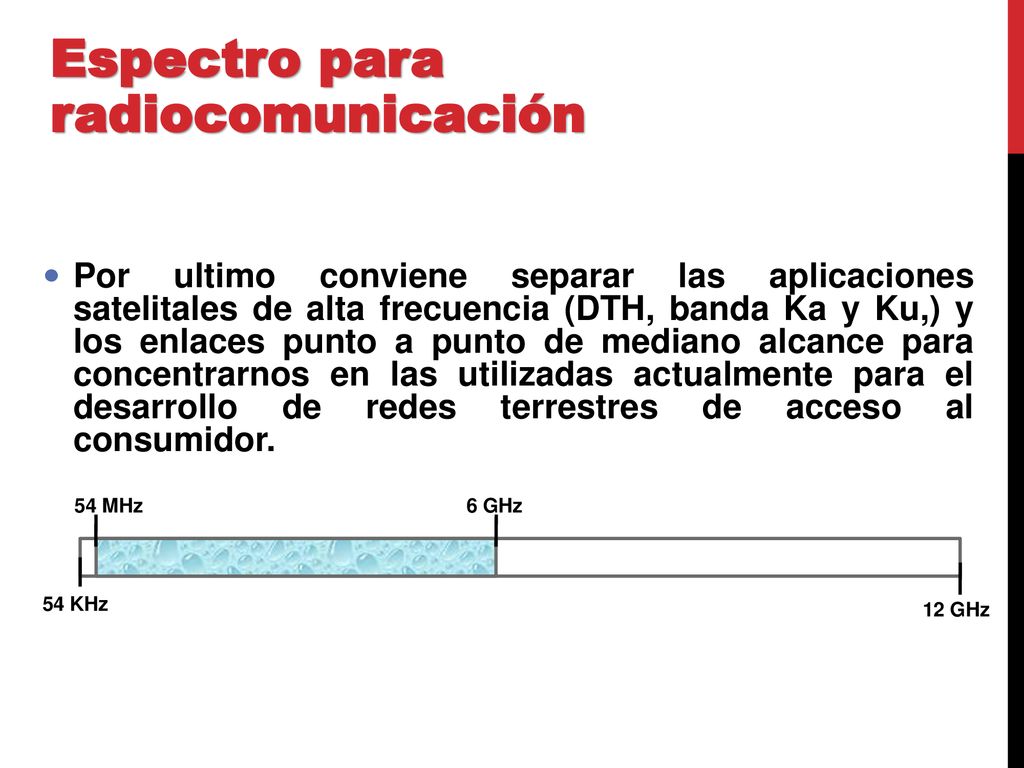

7 Espectro para radiocomunicación
Por ultimo conviene separar las aplicaciones satelitales de alta frecuencia (DTH, banda Ka y Ku,) y los enlaces punto a punto de mediano alcance para concentrarnos en las utilizadas actualmente para el desarrollo de redes terrestres de acceso al consumidor. 54 KHz 54 MHz 6 GHz 12 GHz

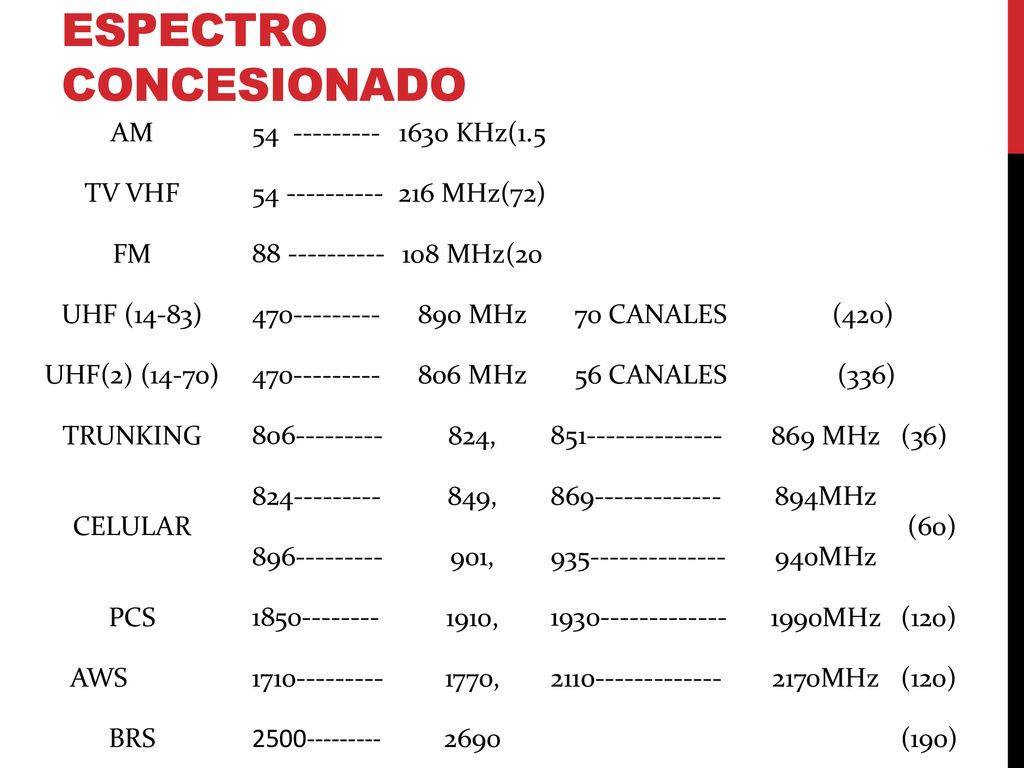

8 Espectro concesionado
AM 1630 KHz(1.5 TV VHF 216 MHz(72) FM 108 MHz(20 UHF (14-83) 890 MHz 70 CANALES (420) UHF(2) (14-70) 806 MHz 56 CANALES (336) TRUNKING 824, 869 MHz (36) CELULAR 849, 894MHz (60) 901, 940MHz PCS 1910, 1990MHz (120) AWS 1770, 2170MHz BRS 2690 (190)

9 Espectro sin utilizar En pocas palabras: del ancho de banda más valioso en la actualidad (que va de los 54 a los 6000 MHz); en México solo provechamos realmente, menos de 1,000MHz (aun cuando asignados hay 1,375) El 84% del radio espectro de mayor utilidad en el presente; esta retenido por el gobierno Pero el espectro sin equipos, aplicaciones y precios convenientes, no es de beneficio para el país

10 Conceptos fundamentales de la radiocomunicación
Propagación Modulación Link Budget Eficiencia Espectral Forward Error Correction Bit Error Rate

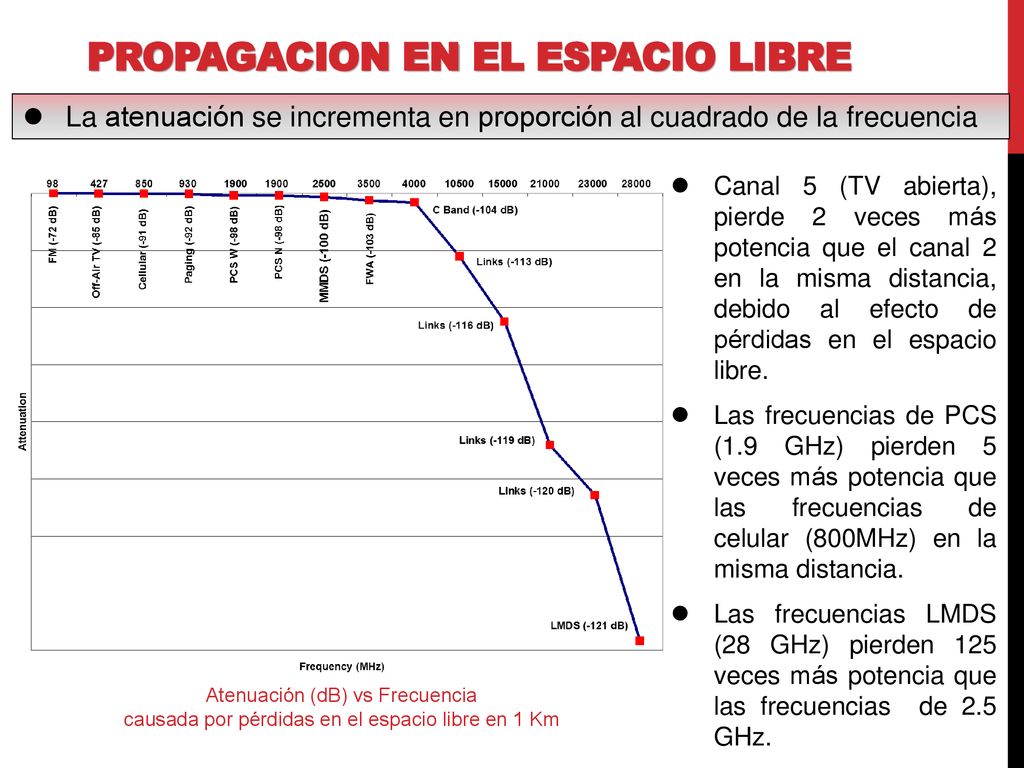

11 Propagacion en el Espacio Libre
La atenuación se incrementa en proporción al cuadrado de la frecuencia Atenuación (dB) vs Frecuencia causada por pérdidas en el espacio libre en 1 Km Canal 5 (TV abierta), pierde 2 veces más potencia que el canal 2 en la misma distancia, debido al efecto de pérdidas en el espacio libre. Las frecuencias de PCS (1.9 GHz) pierden 5 veces más potencia que las frecuencias de celular (800MHz) en la misma distancia. Las frecuencias LMDS (28 GHz) pierden veces más potencia que las frecuencias de GHz.

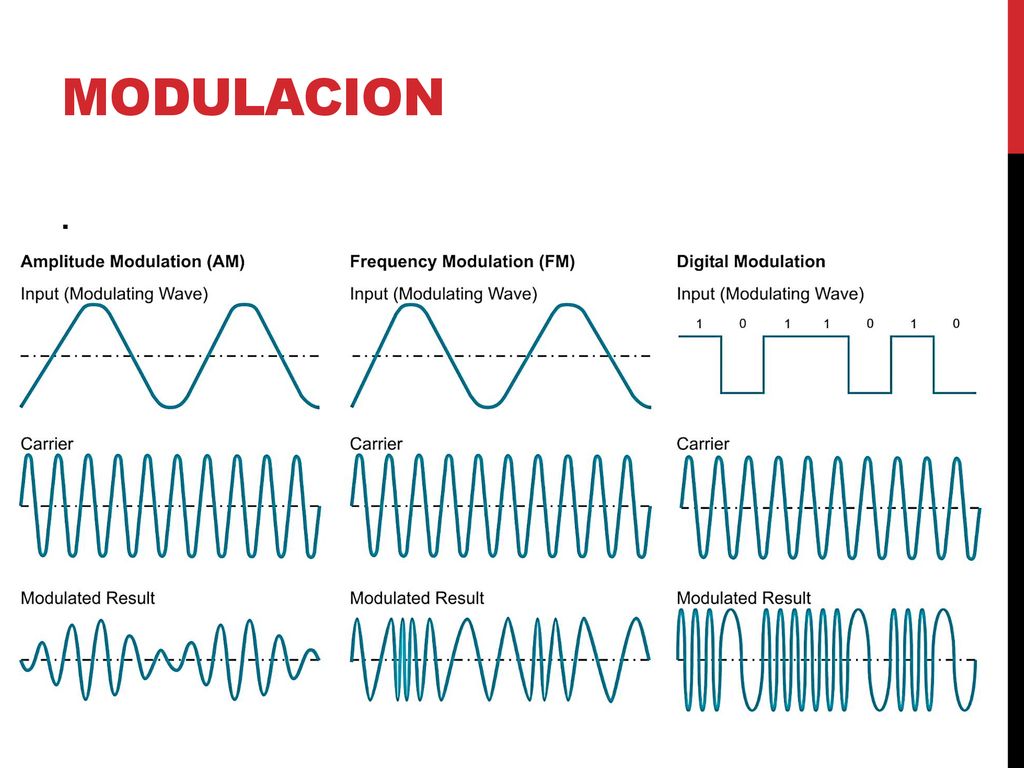

12 Modulacion .

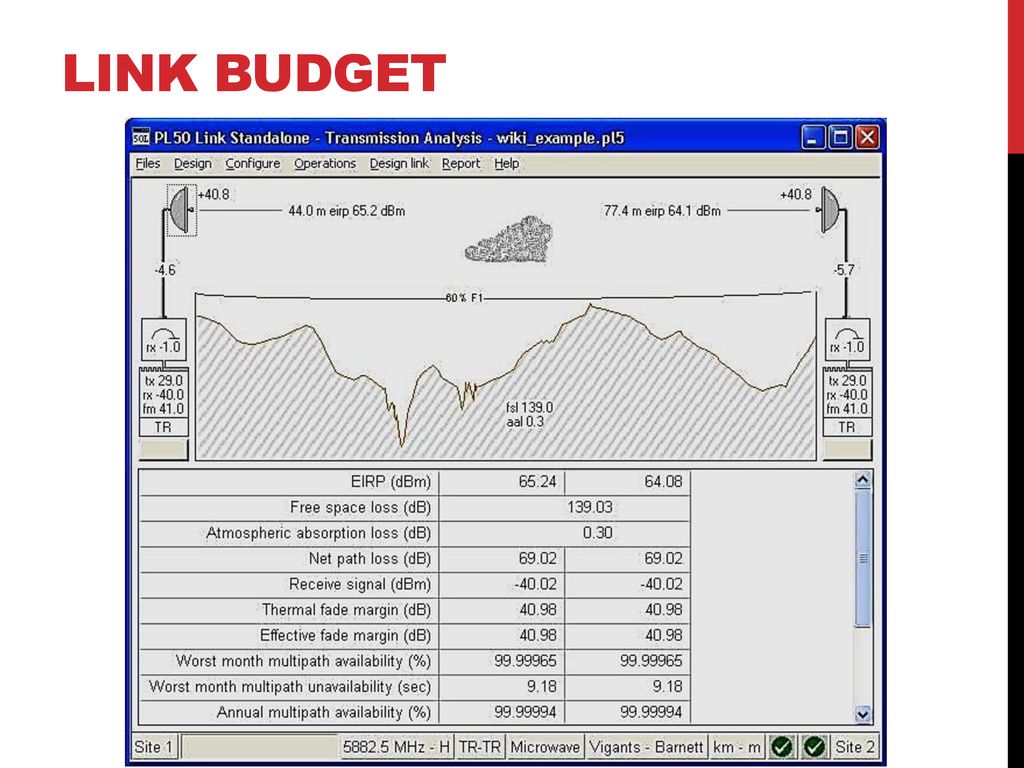

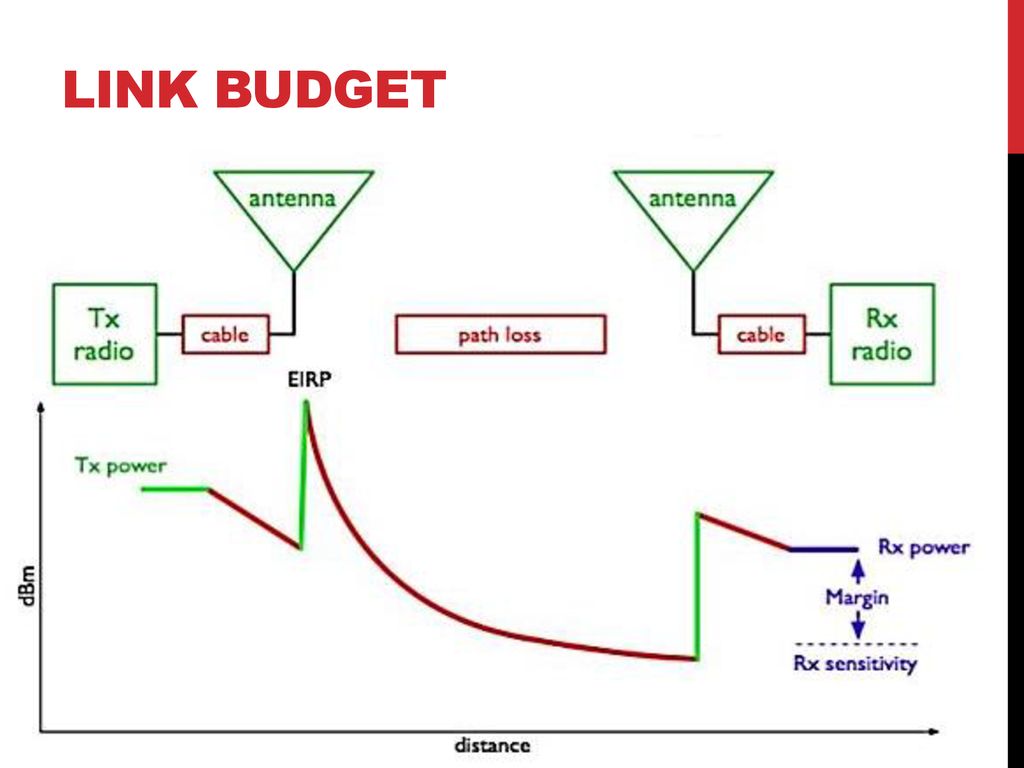

13 Link Budget

14 Link Budget

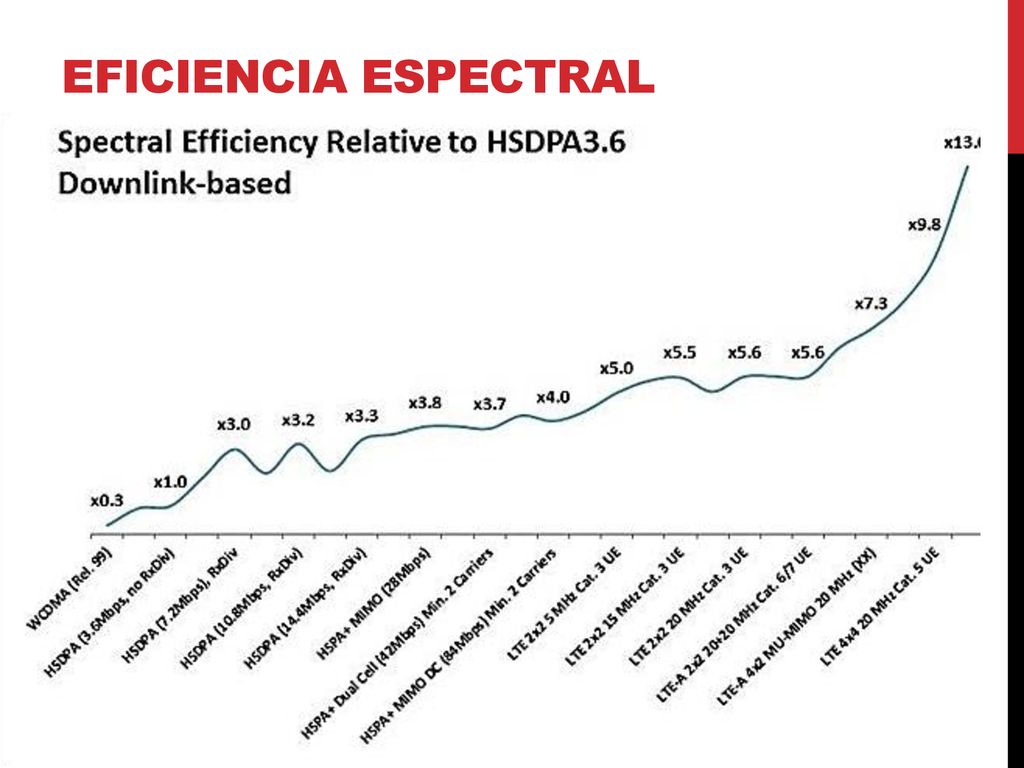

15 Eficiencia espectral

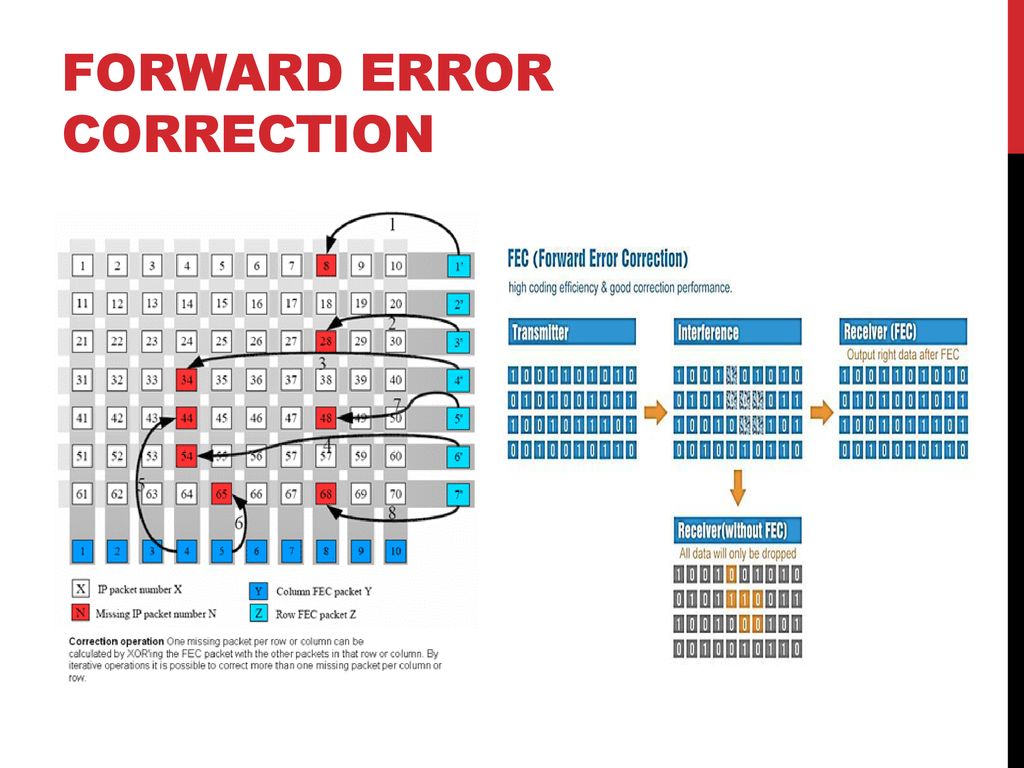

16 Forward error correction

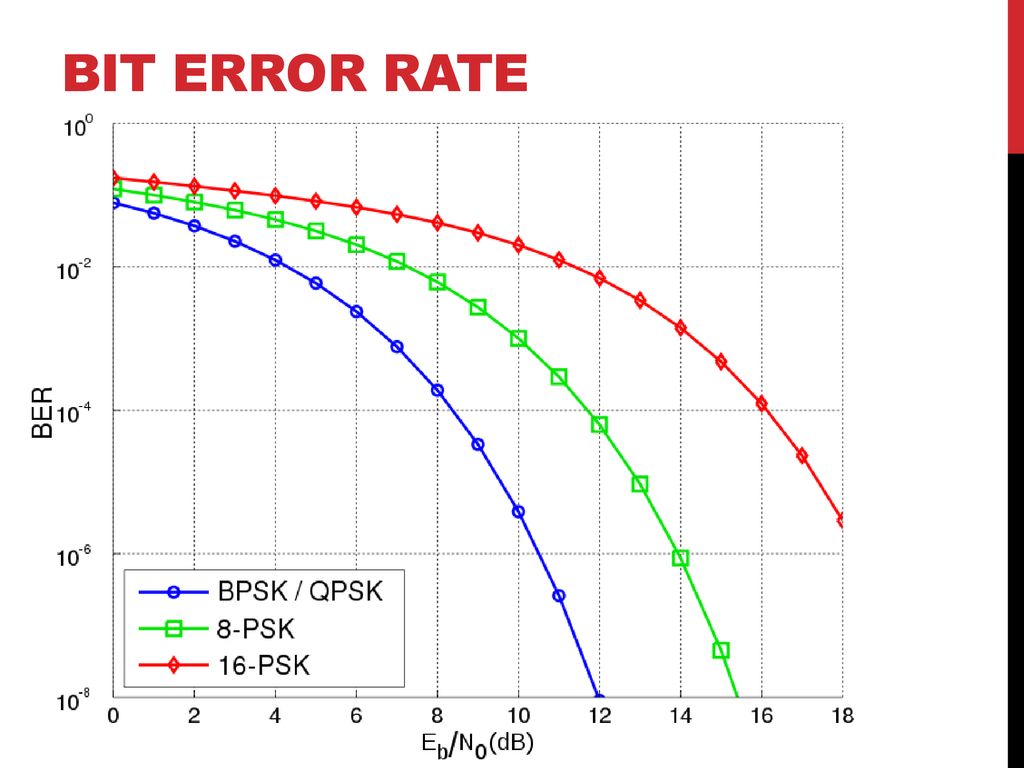

17 Bit error rate

18 El Espectro Radioeléctrico en el mundo

19

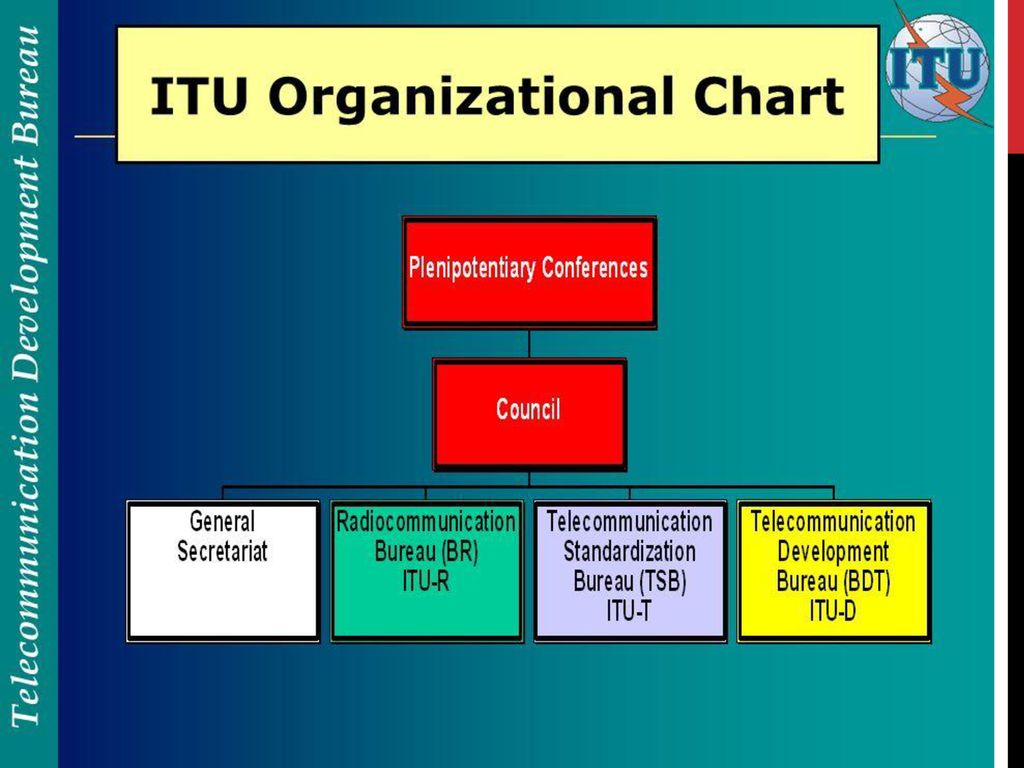

20 Regiones de la itu

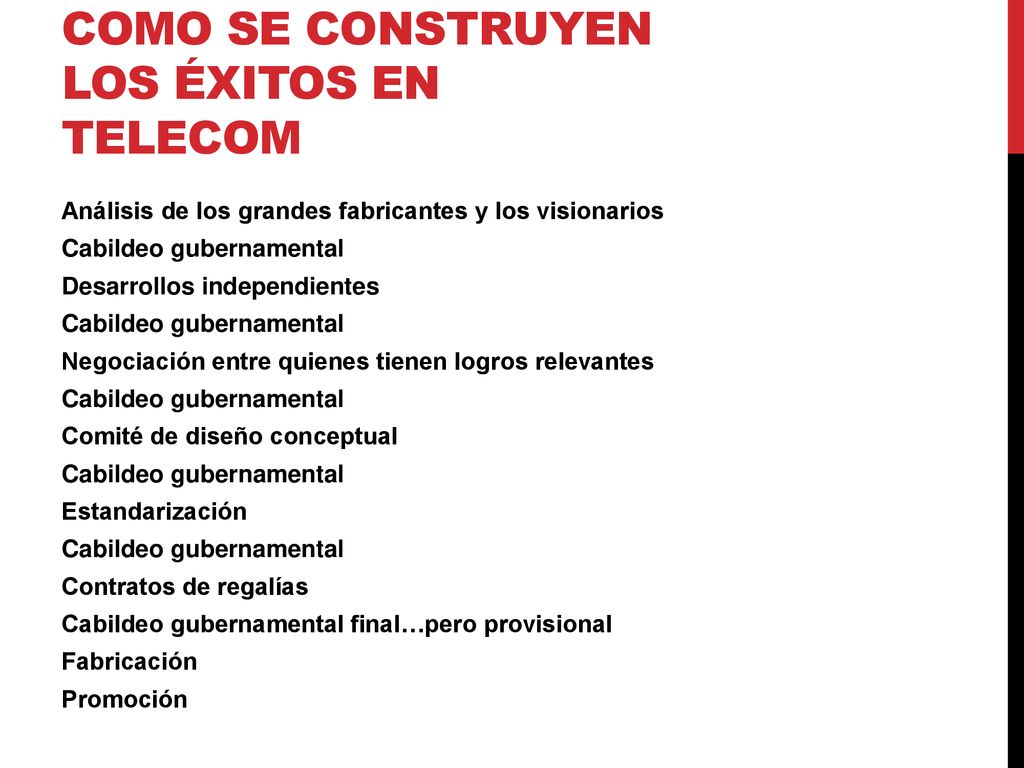

21 Como se construyen los éxitos en telecom
Análisis de los grandes fabricantes y los visionarios Cabildeo gubernamental Desarrollos independientes Negociación entre quienes tienen logros relevantes Comité de diseño conceptual Estandarización Contratos de regalías Cabildeo gubernamental final…pero provisional Fabricación Promoción

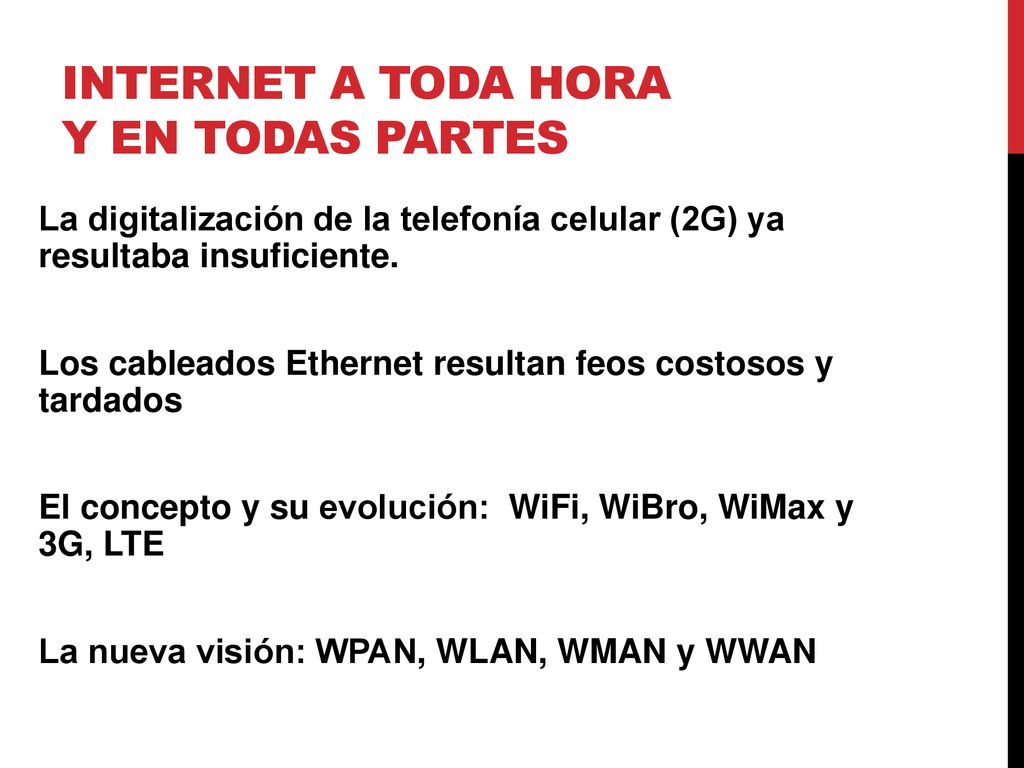

22 Internet a toda hora y en todas partes
La digitalización de la telefonía celular (2G) ya resultaba insuficiente. Los cableados Ethernet resultan feos costosos y tardados El concepto y su evolución: WiFi, WiBro, WiMax y 3G, LTE La nueva visión: WPAN, WLAN, WMAN y WWAN

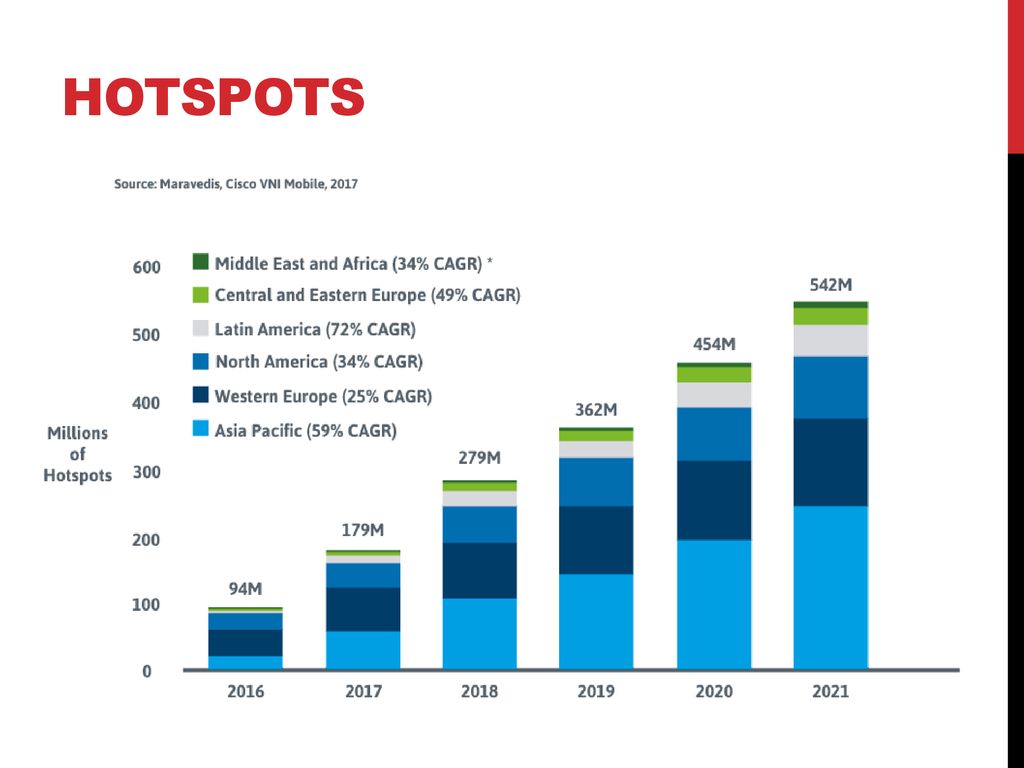

23 Hotspots

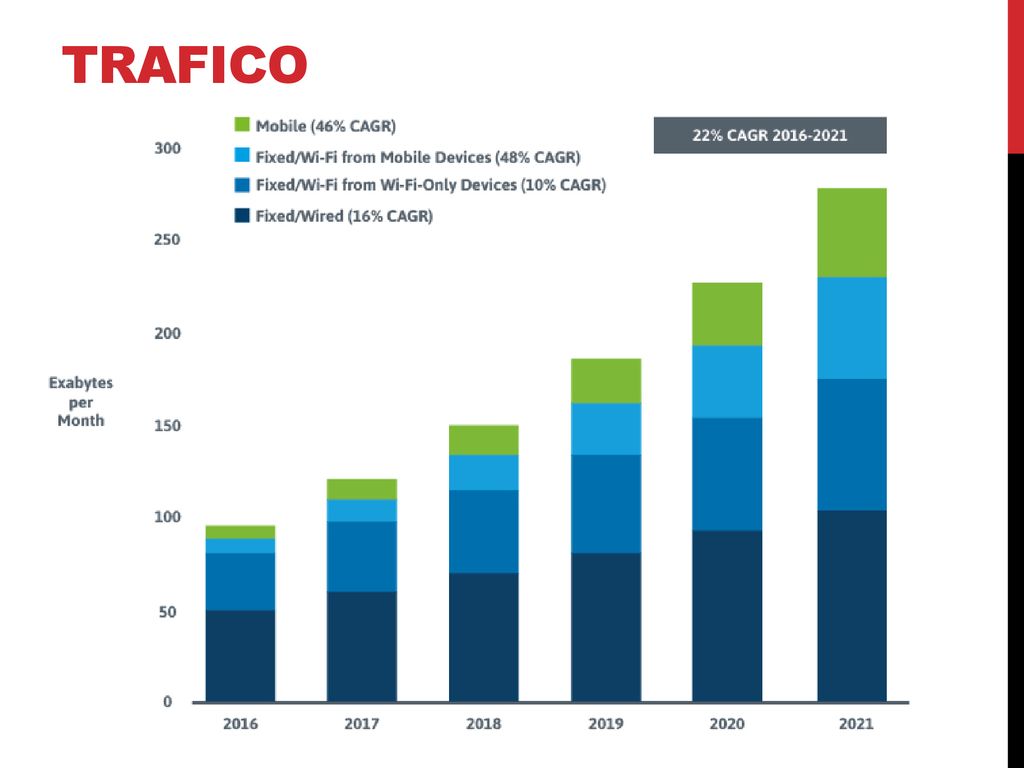

24 Trafico

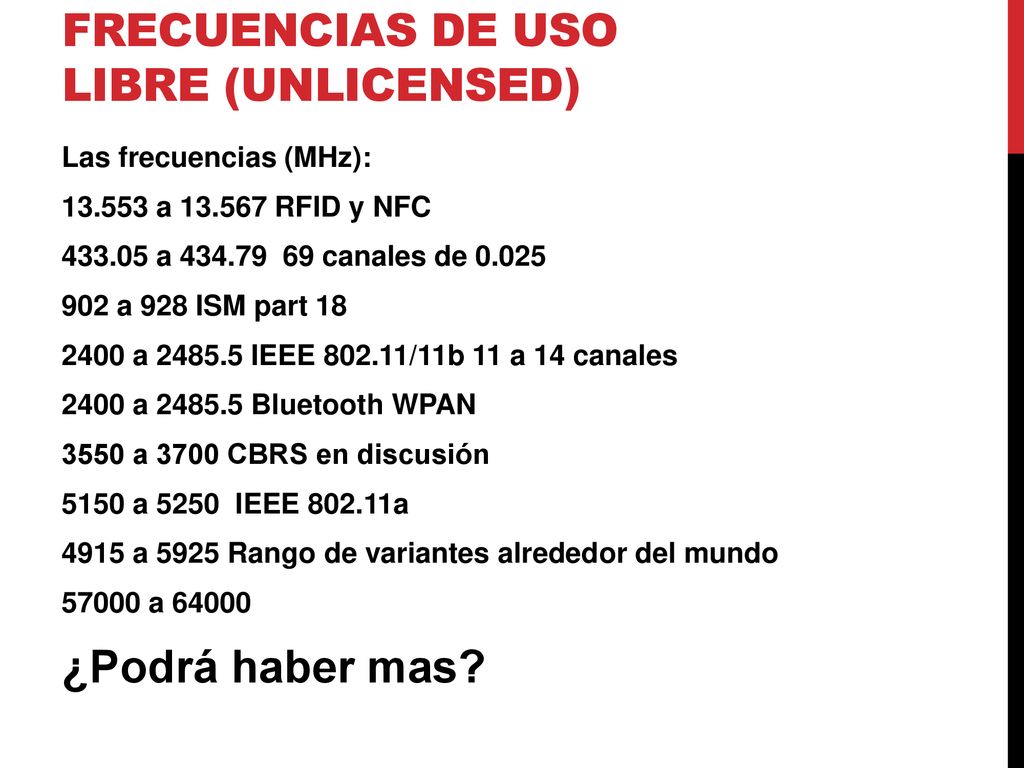

25 Frecuencias de uso libre (unlicensed)
Las frecuencias (MHz): a RFID y NFC a canales de 0.025 902 a 928 ISM part 18 2400 a IEEE /11b 11 a 14 canales 2400 a Bluetooth WPAN 3550 a 3700 CBRS en discusión 5150 a IEEE a 4915 a 5925 Rango de variantes alrededor del mundo 57000 a 64000 ¿Podrá haber mas?

26

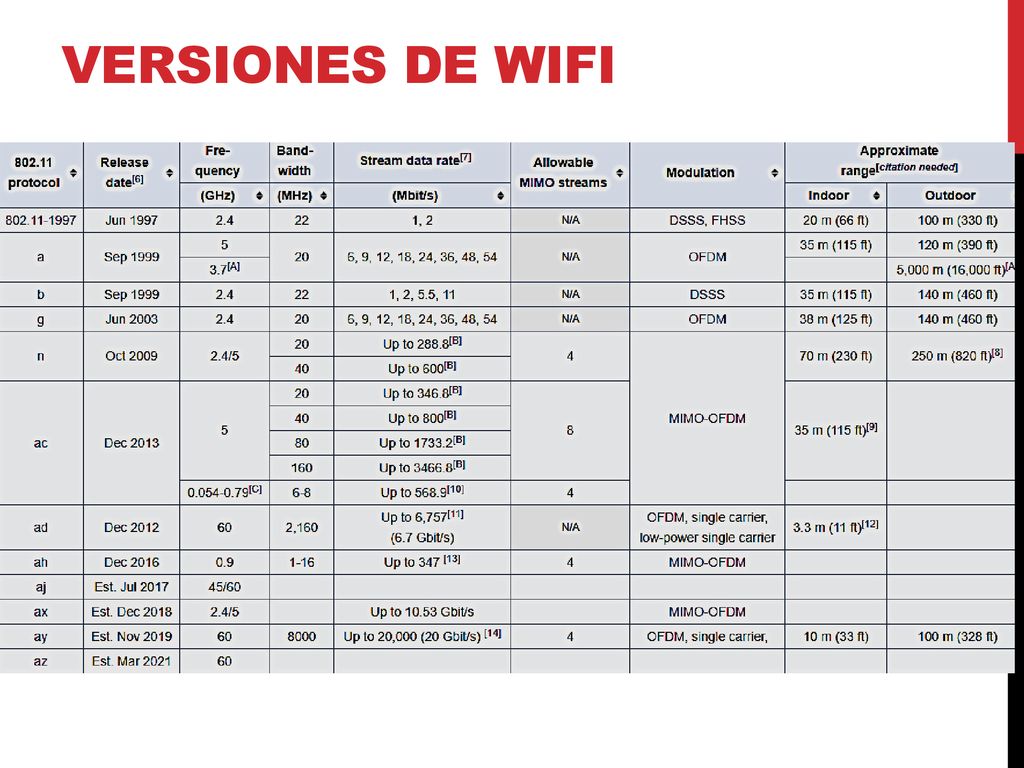

27 Versiones de WiFi

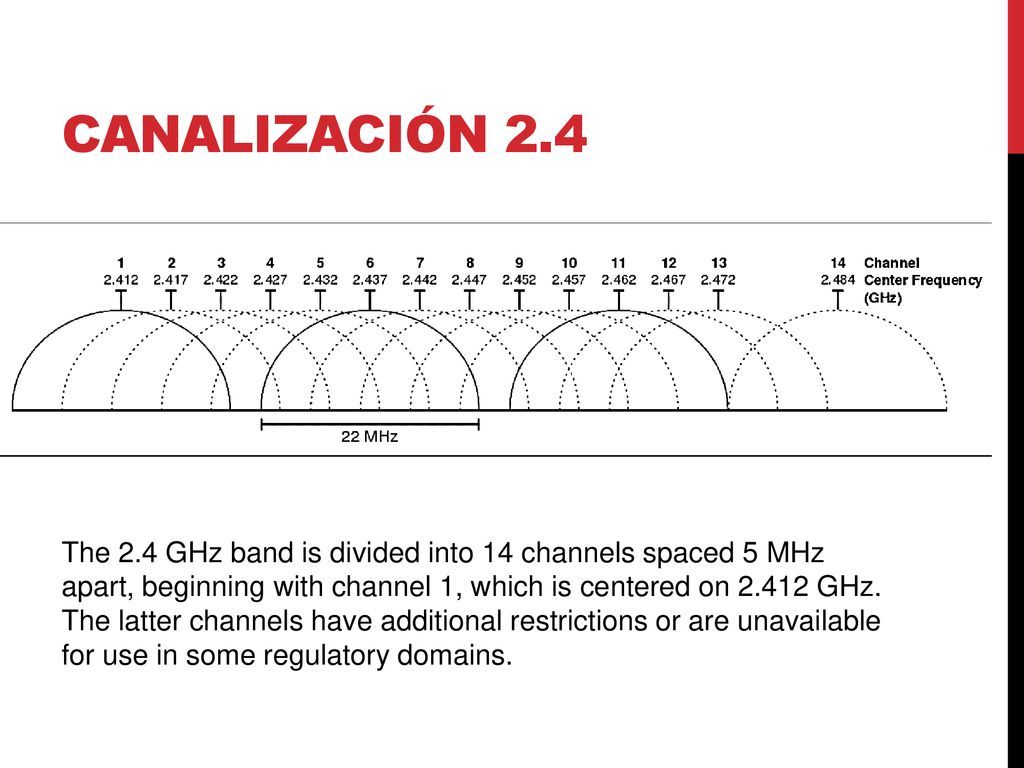

28 Canalización 2.4 The 2.4 GHz band is divided into 14 channels spaced 5 MHz apart, beginning with channel 1, which is centered on 2.412 GHz. The latter channels have additional restrictions or are unavailable for use in some regulatory domains.

29 La Banda de 5GHz .

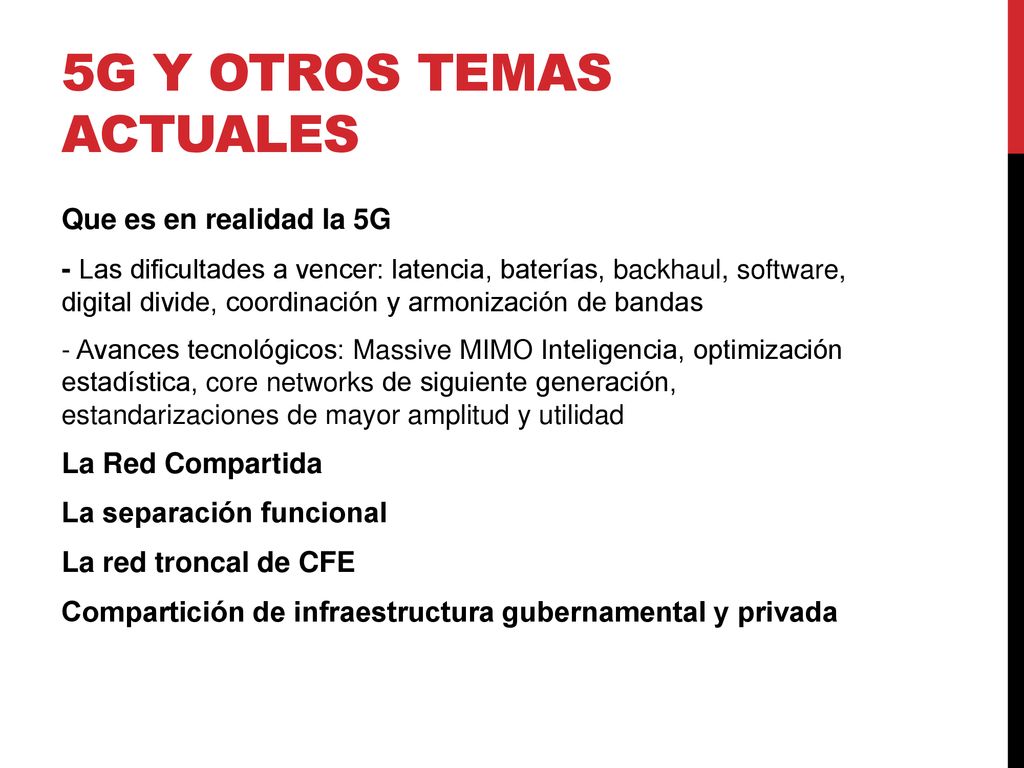

30 5G y otros temas actuales
Que es en realidad la 5G - Las dificultades a vencer: latencia, baterías, backhaul, software, digital divide, coordinación y armonización de bandas - Avances tecnológicos: Massive MIMO Inteligencia, optimización estadística, core networks de siguiente generación, estandarizaciones de mayor amplitud y utilidad La Red Compartida La separación funcional La red troncal de CFE Compartición de infraestructura gubernamental y privada

31

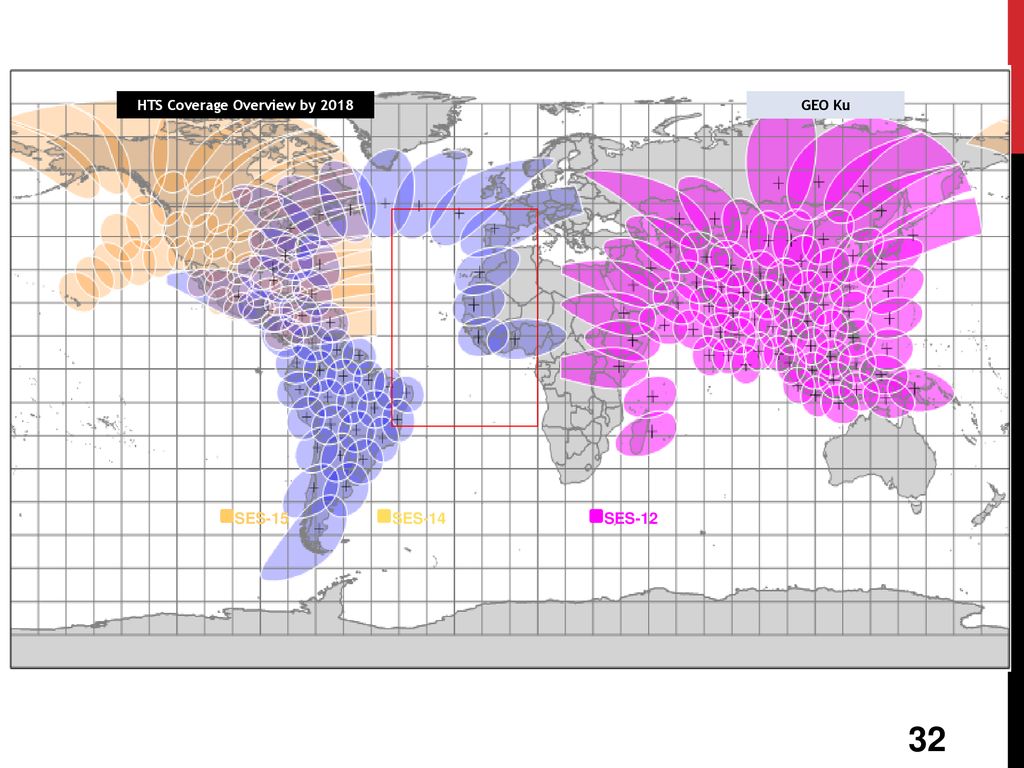

32 HTS Coverage Overview by 2018
SES Ku HTS HTS Coverage Overview by 2018 GEO Ku SES-15 SES-14 SES-12 32

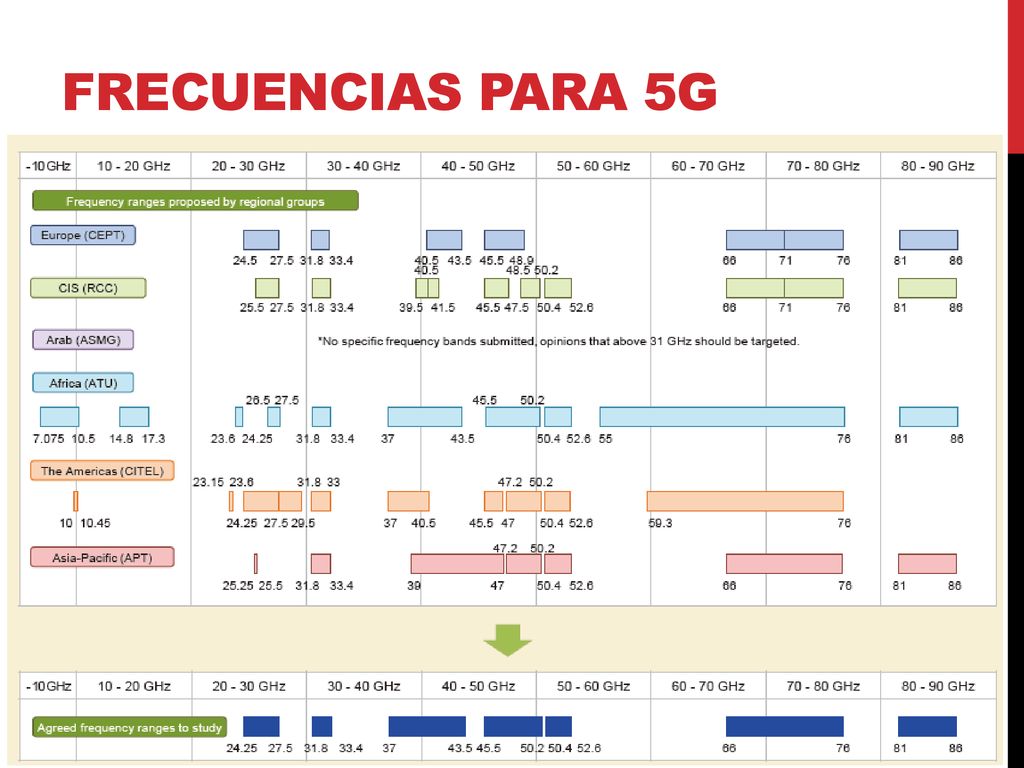

33 Frecuencias para 5g

34 3GHz para 5G Europa 3400 – 3800 MHz (awarding trial licenses)
China – 3600 MHz (ongoing trial), 4400 a 4500 MHz, 4800 a 4990 Japón – 4200 MHz y MHz Corea – 3700 MHz EUA – 3550 MHz (y 3700 – 4200 MHz)

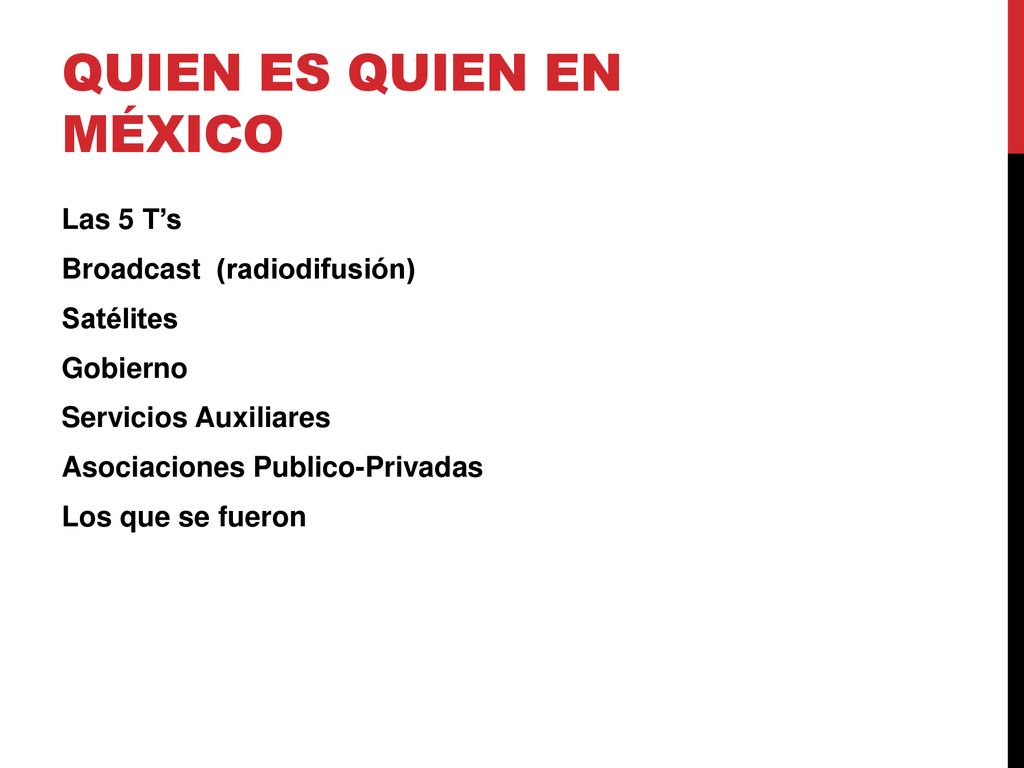

35 Quien es quien en México
Las 5 T’s Broadcast (radiodifusión) Satélites Gobierno Servicios Auxiliares Asociaciones Publico-Privadas Los que se fueron

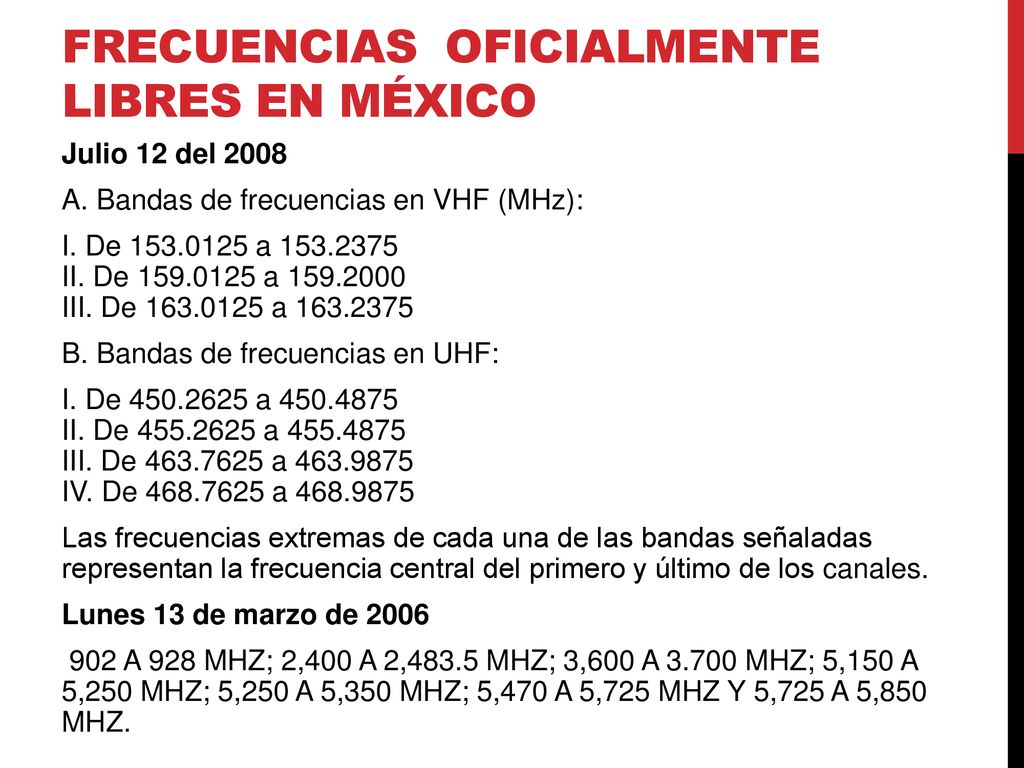

36 Frecuencias oficialmente libres en México
Julio 12 del 2008 A. Bandas de frecuencias en VHF (MHz): I. De a II. De a III. De a B. Bandas de frecuencias en UHF: I. De a II. De a III. De a IV. De a Las frecuencias extremas de cada una de las bandas señaladas representan la frecuencia central del primero y último de los canales. Lunes 13 de marzo de A 928 MHZ; 2,400 A 2,483.5 MHZ; 3,600 A MHZ; 5,150 A 5,250 MHZ; 5,250 A 5,350 MHZ; 5,470 A 5,725 MHZ Y 5,725 A 5,850 MHZ.

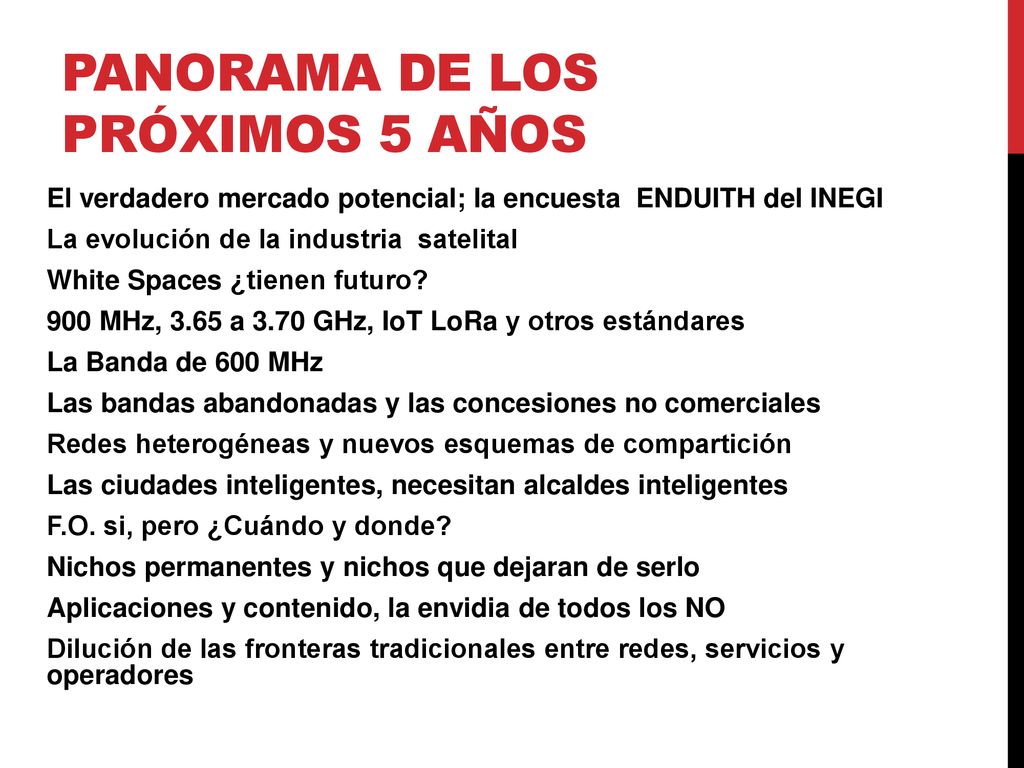

37 Panorama de los próximos 5 años
El verdadero mercado potencial; la encuesta ENDUITH del INEGI La evolución de la industria satelital White Spaces ¿tienen futuro? 900 MHz, 3.65 a 3.70 GHz, IoT LoRa y otros estándares La Banda de 600 MHz Las bandas abandonadas y las concesiones no comerciales Redes heterogéneas y nuevos esquemas de compartición Las ciudades inteligentes, necesitan alcaldes inteligentes F.O. si, pero ¿Cuándo y donde? Nichos permanentes y nichos que dejaran de serlo Aplicaciones y contenido, la envidia de todos los NO Dilución de las fronteras tradicionales entre redes, servicios y operadores

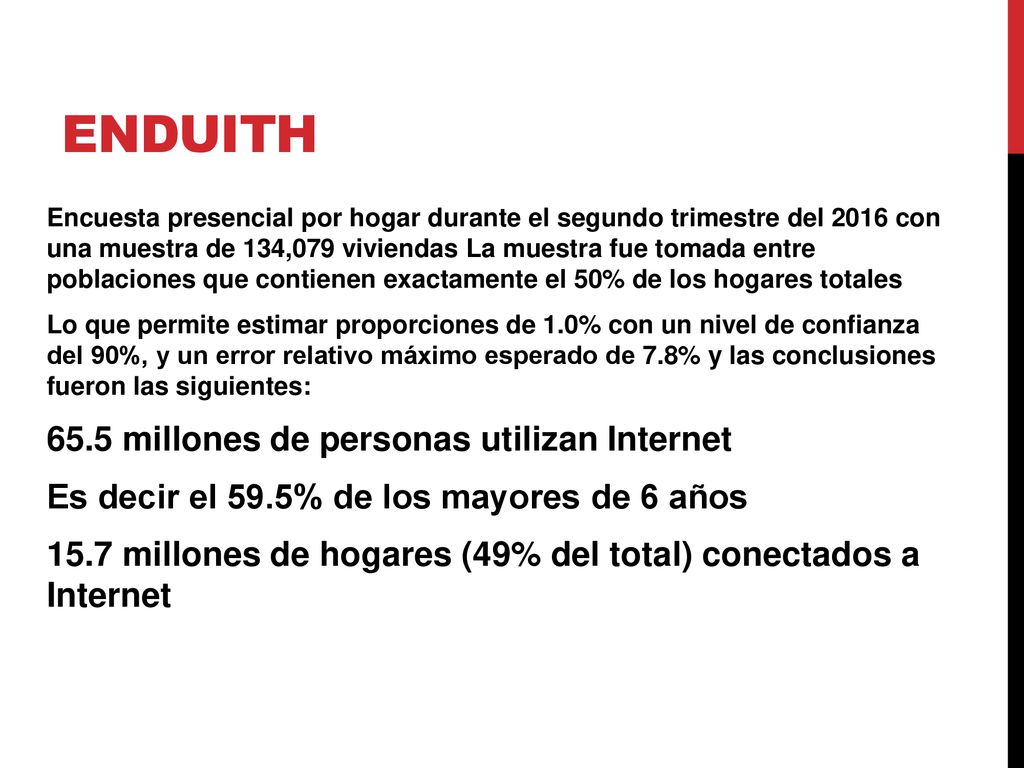

38 ENDUITH 65.5 millones de personas utilizan Internet
Encuesta presencial por hogar durante el segundo trimestre del 2016 con una muestra de 134,079 viviendas La muestra fue tomada entre poblaciones que contienen exactamente el 50% de los hogares totales Lo que permite estimar proporciones de 1.0% con un nivel de confianza del 90%, y un error relativo máximo esperado de 7.8% y las conclusiones fueron las siguientes: 65.5 millones de personas utilizan Internet Es decir el 59.5% de los mayores de 6 años 15.7 millones de hogares (49% del total) conectados a Internet

39 Pero…. El país cuenta con mas de 190 mil localidades, pero las poblaciones encuestadas fueron estas: Acapulco, Aguascalientes, Campeche, Cancún, Celaya, Chihuahua, Chilpancingo, Ciudad Obregón, Coatzacoalcos, Colima, Cuernavaca, Culiacán, Durango, Ensenada, Guadalajara, Hermosillo, Irapuato, Juárez, La Paz, León, Matamoros, Mazatlán, Mérida, Mexicali, Monterrey, Morelia, Nuevo Laredo, Oaxaca, Pachuca, Puebla, Querétaro, Reynosa, Saltillo, San Luis Potosí, Tampico, Tapachula, Tehuacán, Tepic, Tijuana, Tlaxcala, Toluca, Torreón, Tuxtla Gutiérrez, Uruapan, Veracruz, Villahermosa, Xalapa, Zacatecas y Zona Metropolitana del Valle de México Las menos pobladas: Tlaxcala 90 mil habitantes Tehuacán 275 mil habitantes La paz 290 mil habitante Tapachula 320 mil habitantes Las demás tienen poblaciones de mas de 500 mil habitantes

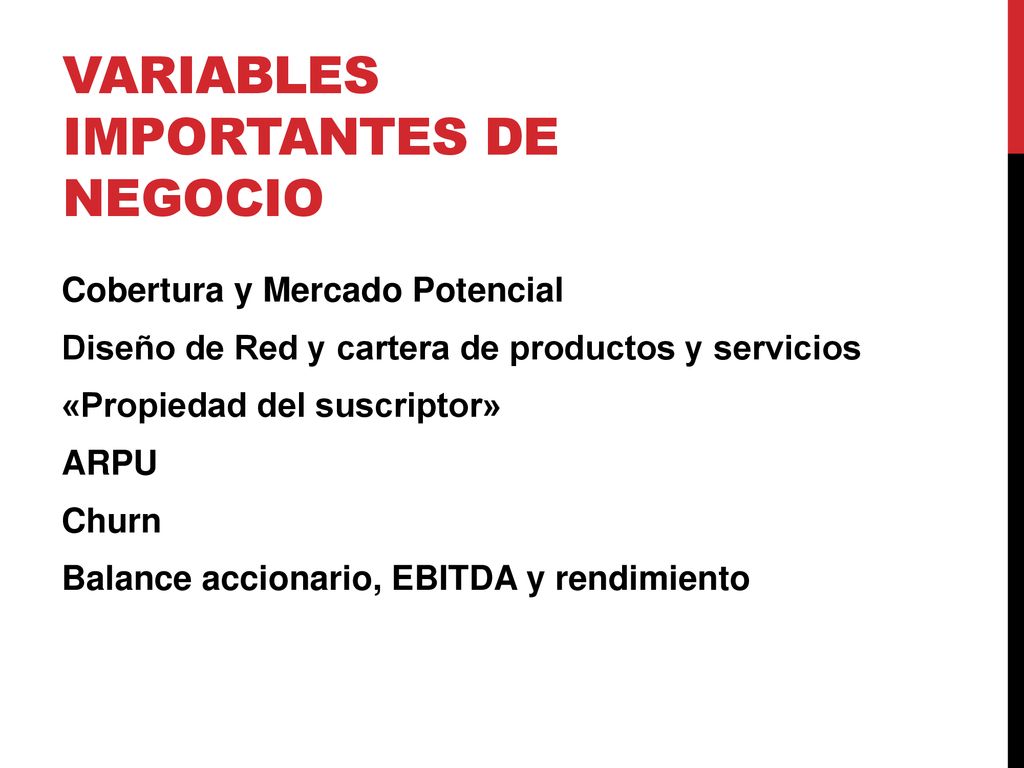

40 Variables importantes de negocio
Cobertura y Mercado Potencial Diseño de Red y cartera de productos y servicios «Propiedad del suscriptor» ARPU Churn Balance accionario, EBITDA y rendimiento

41 El Modelo de la casa de las dos puertas…
Caso 1

42 Caso 2

43 Caso 3

44 Caso 4

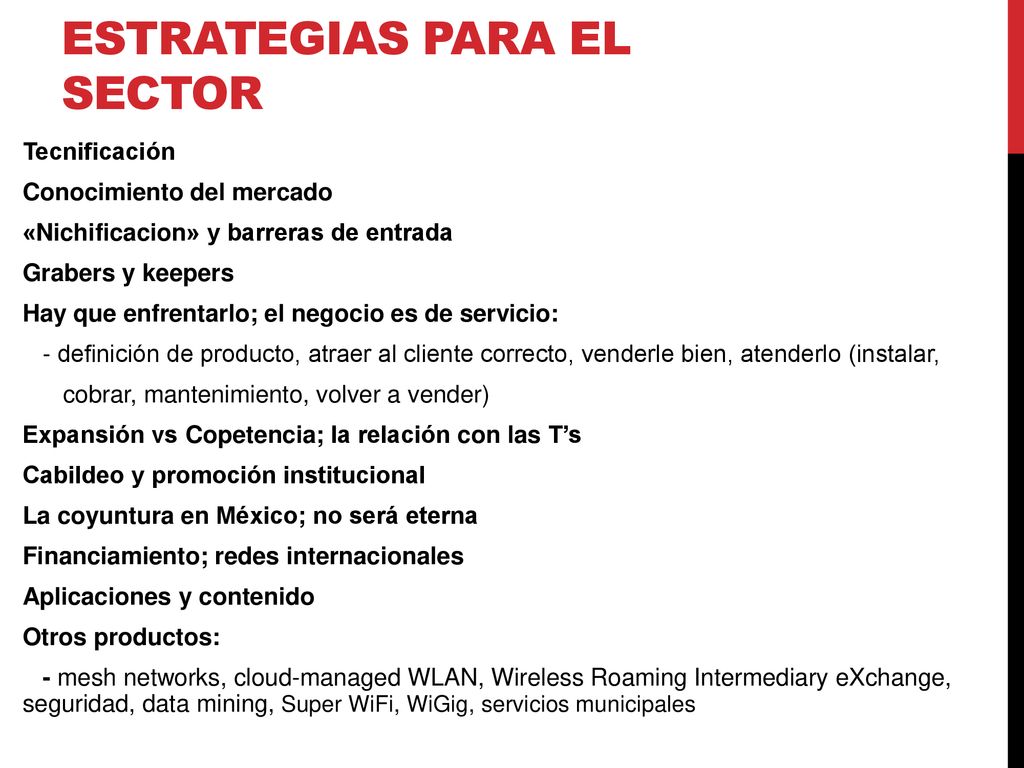

45 Estrategias para el sector
Tecnificación Conocimiento del mercado «Nichificacion» y barreras de entrada Grabers y keepers Hay que enfrentarlo; el negocio es de servicio: - definición de producto, atraer al cliente correcto, venderle bien, atenderlo (instalar, cobrar, mantenimiento, volver a vender) Expansión vs Copetencia; la relación con las T’s Cabildeo y promoción institucional La coyuntura en México; no será eterna Financiamiento; redes internacionales Aplicaciones y contenido Otros productos: - mesh networks, cloud-managed WLAN, Wireless Roaming Intermediary eXchange, seguridad, data mining, Super WiFi, WiGig, servicios municipales

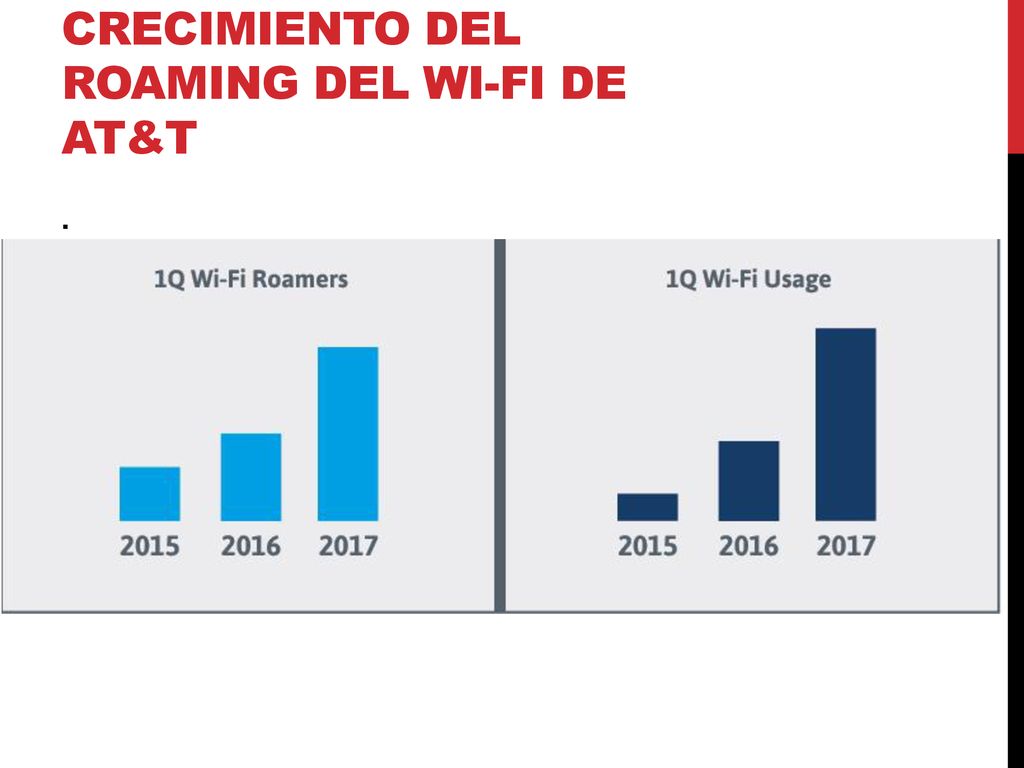

46 Crecimiento del roaming del Wi-Fi de AT&T
.

47 Gracias iexpertus

48 Anexos

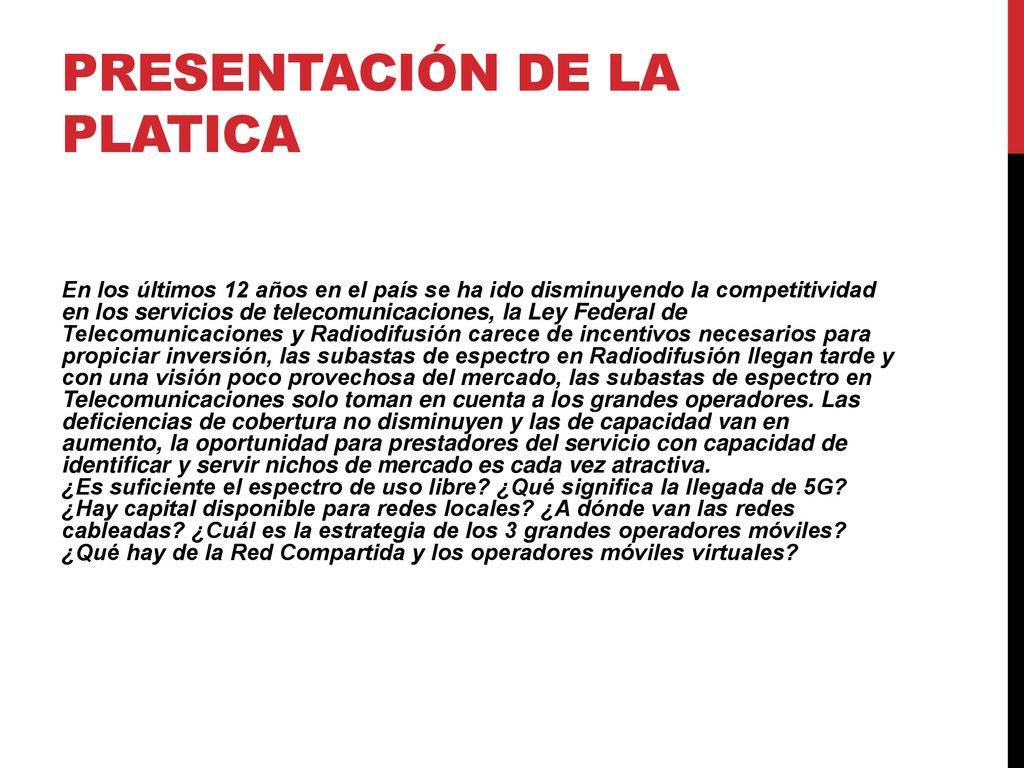

49 Presentación de la platica
En los últimos 12 años en el país se ha ido disminuyendo la competitividad en los servicios de telecomunicaciones, la Ley Federal de Telecomunicaciones y Radiodifusión carece de incentivos necesarios para propiciar inversión, las subastas de espectro en Radiodifusión llegan tarde y con una visión poco provechosa del mercado, las subastas de espectro en Telecomunicaciones solo toman en cuenta a los grandes operadores. Las deficiencias de cobertura no disminuyen y las de capacidad van en aumento, la oportunidad para prestadores del servicio con capacidad de identificar y servir nichos de mercado es cada vez atractiva. ¿Es suficiente el espectro de uso libre? ¿Qué significa la llegada de 5G? ¿Hay capital disponible para redes locales? ¿A dónde van las redes cableadas? ¿Cuál es la estrategia de los 3 grandes operadores móviles? ¿Qué hay de la Red Compartida y los operadores móviles virtuales?

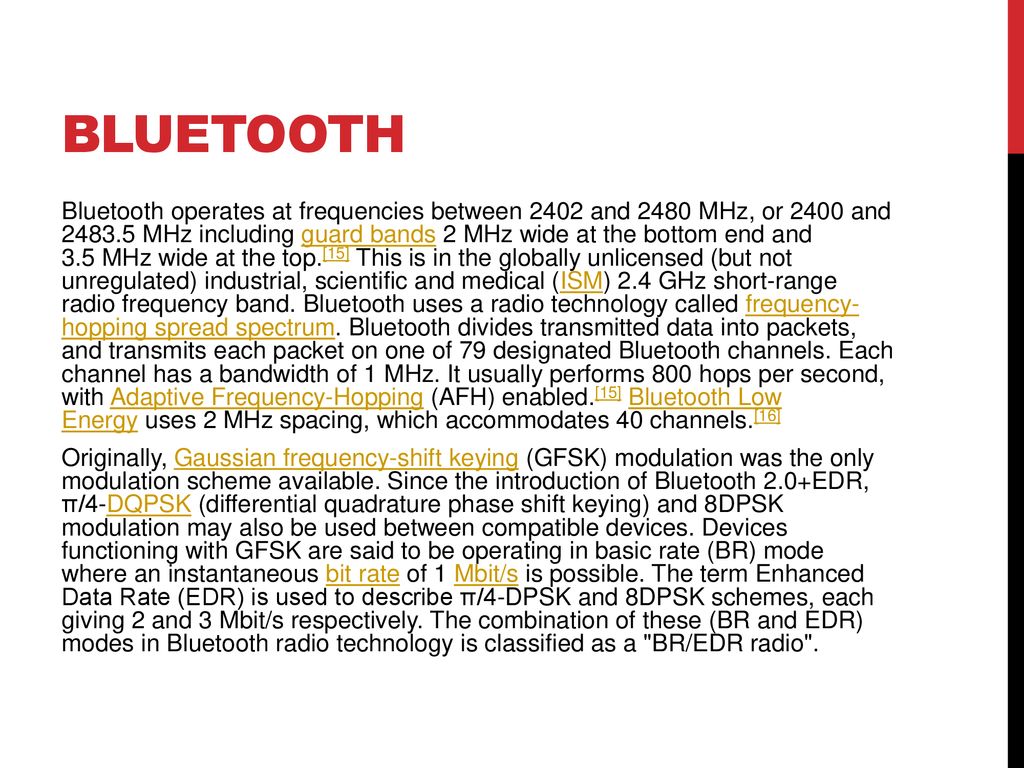

50 Bluetooth Bluetooth operates at frequencies between 2402 and 2480 MHz, or 2400 and MHz including guard bands 2 MHz wide at the bottom end and 3.5 MHz wide at the top.[15] This is in the globally unlicensed (but not unregulated) industrial, scientific and medical (ISM) 2.4 GHz short-range radio frequency band. Bluetooth uses a radio technology called frequency- hopping spread spectrum. Bluetooth divides transmitted data into packets, and transmits each packet on one of 79 designated Bluetooth channels. Each channel has a bandwidth of 1 MHz. It usually performs 800 hops per second, with Adaptive Frequency-Hopping (AFH) enabled.[15] Bluetooth Low Energy uses 2 MHz spacing, which accommodates 40 channels.[16] Originally, Gaussian frequency-shift keying (GFSK) modulation was the only modulation scheme available. Since the introduction of Bluetooth 2.0+EDR, π/4-DQPSK (differential quadrature phase shift keying) and 8DPSK modulation may also be used between compatible devices. Devices functioning with GFSK are said to be operating in basic rate (BR) mode where an instantaneous bit rate of 1 Mbit/s is possible. The term Enhanced Data Rate (EDR) is used to describe π/4-DPSK and 8DPSK schemes, each giving 2 and 3 Mbit/s respectively. The combination of these (BR and EDR) modes in Bluetooth radio technology is classified as a "BR/EDR radio".
