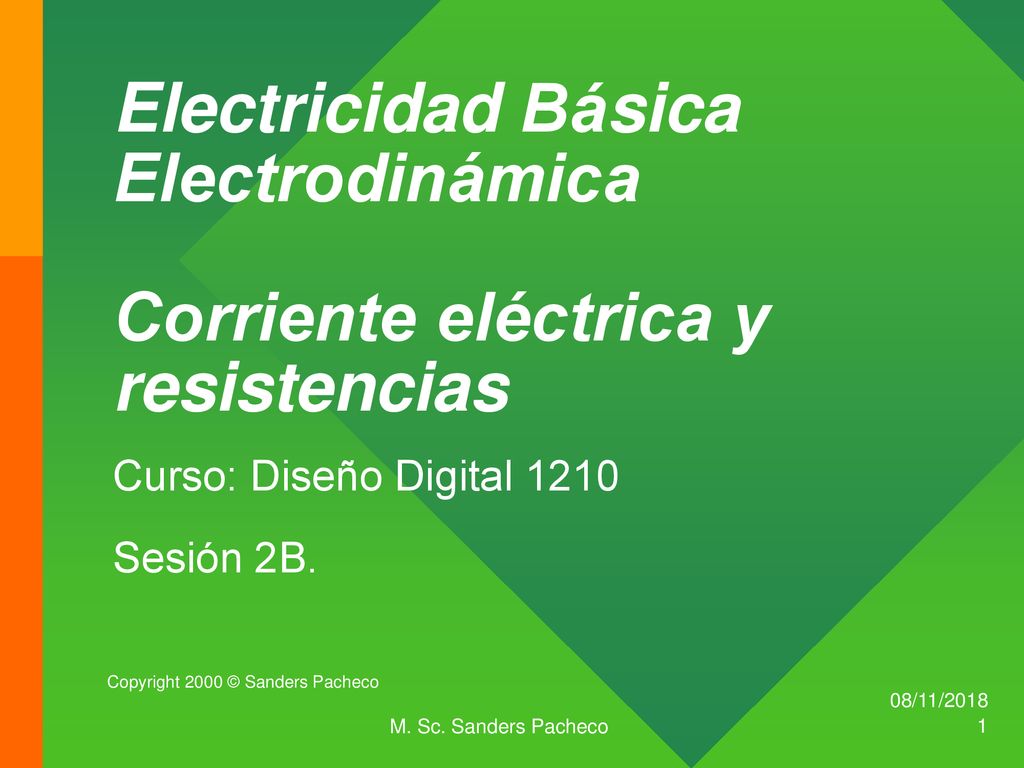

1 Electricidad Básica Electrodinámica Corriente eléctrica y resistencias
Curso: Diseño Digital 1210 Sesión 2B. Presentar una idea correctamente es todo un reto. En primer lugar, es necesario conseguir que los oyentes estén de acuerdo con usted desde el principio. Una vez logrado esto, llega el momento de pasar a la acción. Utilice la fórmula “Pruebas, acciones y beneficios” de Dale Carnegie Training® e impartirá una presentación motivadora y orientada a emprender acciones. Copyright 2000 © Sanders Pacheco M. Sc. Sanders Pacheco 08/11/2018

2 Corriente eléctrica Corriente electrónica Corriente eléctrica
M. Sc. Sanders Pacheco 08/11/2018

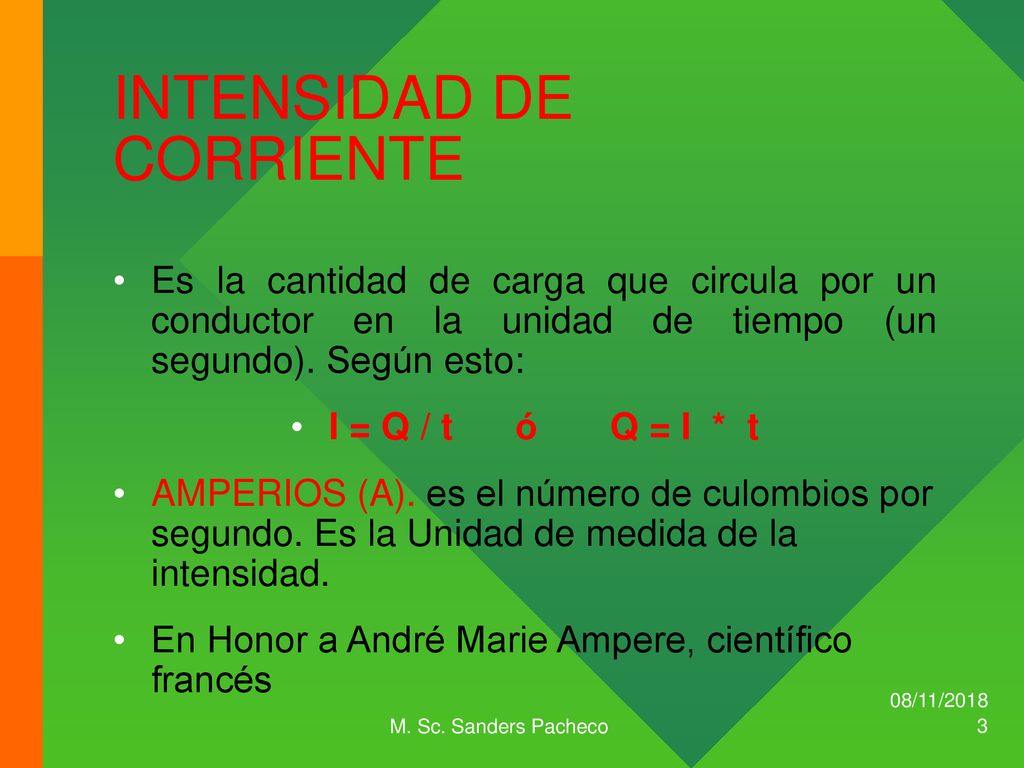

3 INTENSIDAD DE CORRIENTE
Es la cantidad de carga que circula por un conductor en la unidad de tiempo (un segundo). Según esto:   I = Q / t      ó       Q = I  *  t AMPERIOS (A). es el número de culombios por segundo. Es la Unidad de medida de la intensidad. En Honor a André Marie Ampere, científico francés   M. Sc. Sanders Pacheco 08/11/2018

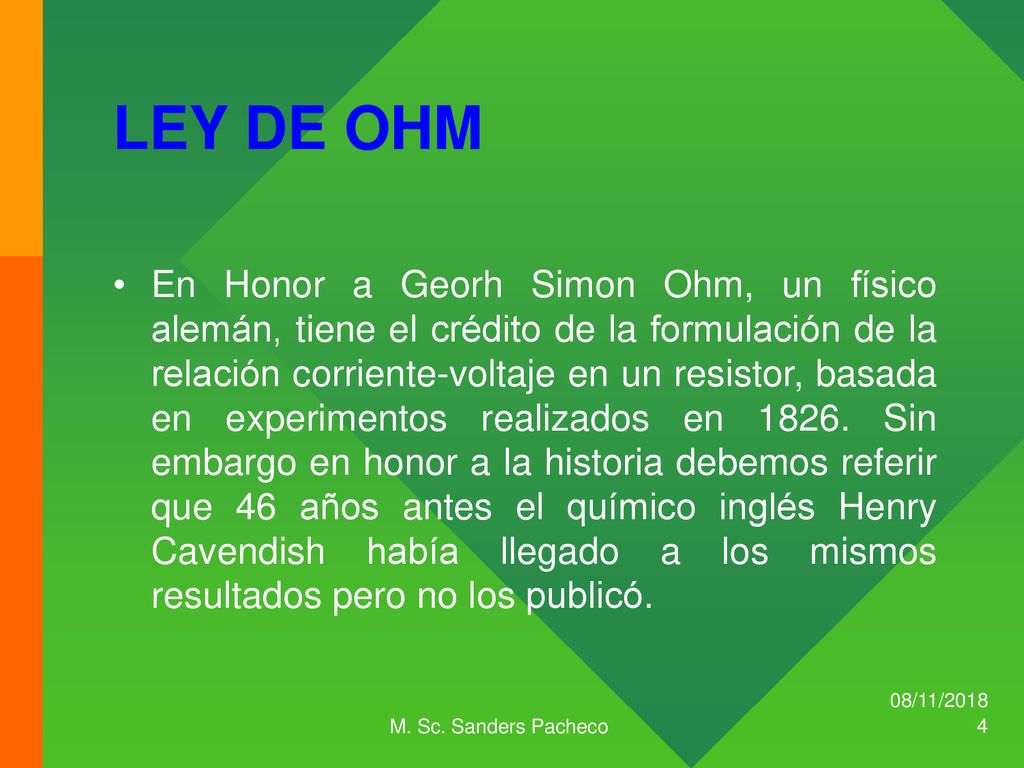

4 LEY DE OHM  En Honor a Georh Simon Ohm, un físico alemán, tiene el crédito de la formulación de la relación corriente-voltaje en un resistor, basada en experimentos realizados en Sin embargo en honor a la historia debemos referir que 46 años antes el químico inglés Henry Cavendish había llegado a los mismos resultados pero no los publicó. M. Sc. Sanders Pacheco 08/11/2018

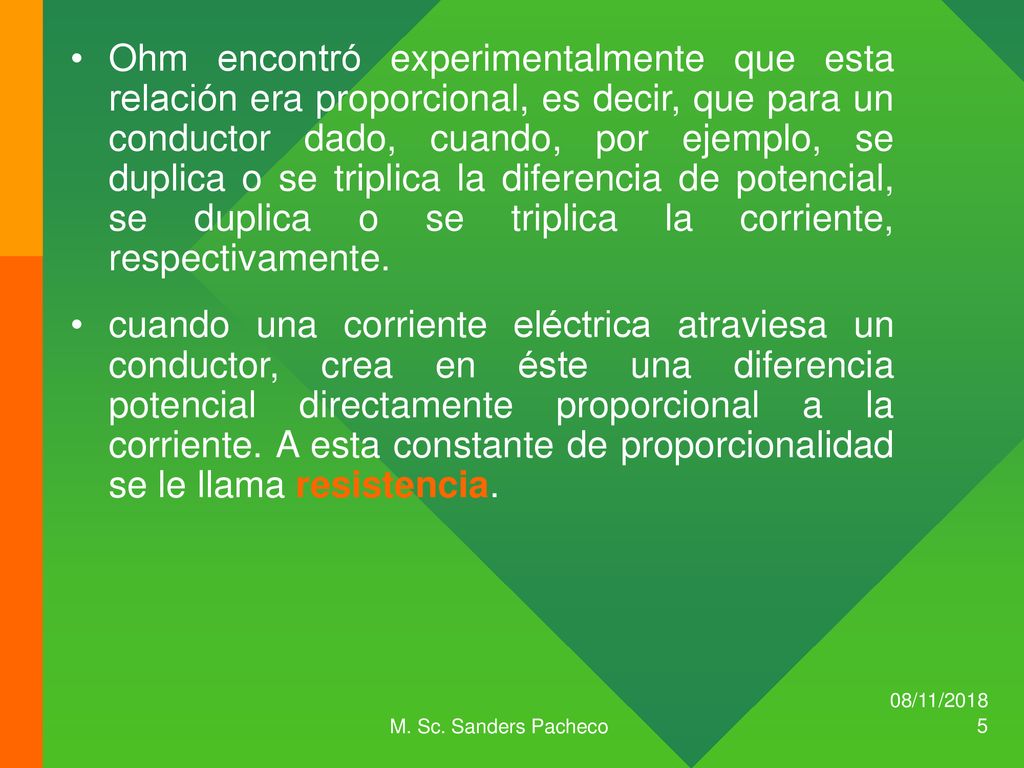

5 Ohm encontró experimentalmente que esta relación era proporcional, es decir, que para un conductor dado, cuando, por ejemplo, se duplica o se triplica la diferencia de potencial, se duplica o se triplica la corriente, respectivamente.   cuando una corriente eléctrica atraviesa un conductor, crea en éste una diferencia potencial directamente proporcional a la corriente. A esta constante de proporcionalidad se le llama resistencia. M. Sc. Sanders Pacheco 08/11/2018

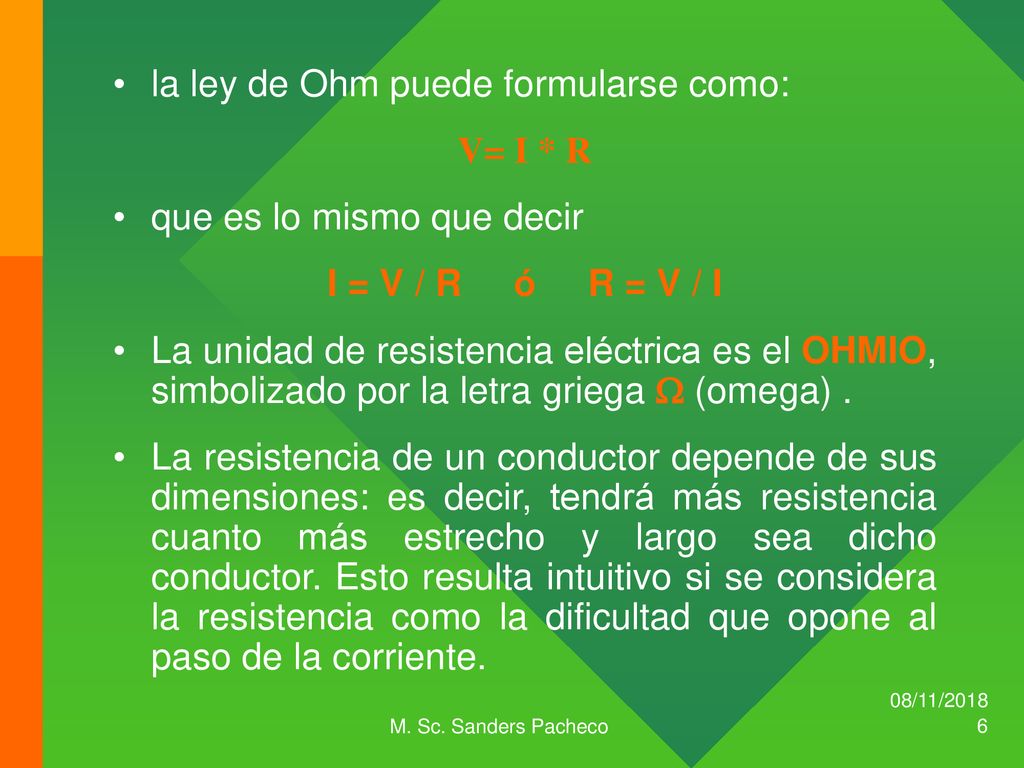

6 la ley de Ohm puede formularse como: V= I * R
que es lo mismo que decir   I = V / R     ó     R = V / I La unidad de resistencia eléctrica es el OHMIO, simbolizado por la letra griega  (omega) . La resistencia de un conductor depende de sus dimensiones: es decir, tendrá más resistencia cuanto más estrecho y largo sea dicho conductor. Esto resulta intuitivo si se considera la resistencia como la dificultad que opone al paso de la corriente.   M. Sc. Sanders Pacheco 08/11/2018

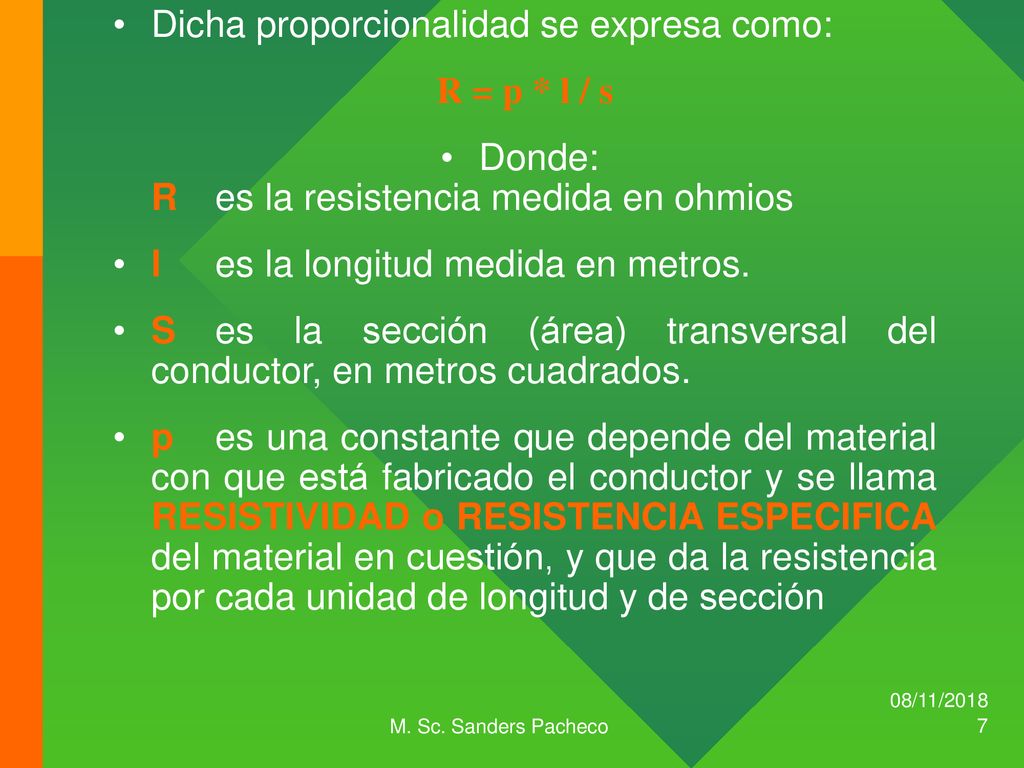

7 Dicha proporcionalidad se expresa como: R = p * l / s
Donde:  R es la resistencia medida en ohmios  l es la longitud medida en metros. S es la sección (área) transversal del conductor, en metros cuadrados. p es una constante que depende del material con que está fabricado el conductor y se llama RESISTIVIDAD o RESISTENCIA ESPECIFICA del material en cuestión, y que da la resistencia por cada unidad de longitud y de sección M. Sc. Sanders Pacheco 08/11/2018

8 Conductividad A veces se utiliza el inverso de la RESISTIVIDAD, al que se le llama CONDUCTIVIDAD (s )  s = 1 / r r = 1 / s M. Sc. Sanders Pacheco 08/11/2018

9 Representación gráfica de la ley de Ohm
V(V)    25  20  15  10  5        V=8V    I=1A            0,5      1     1,5       2       2,5       3                         I (A) Representación gráfica de la ley de Ohm  M. Sc. Sanders Pacheco 08/11/2018

10 Resistencias bobinadas Resistencias 0'55 1'12 20 - 100

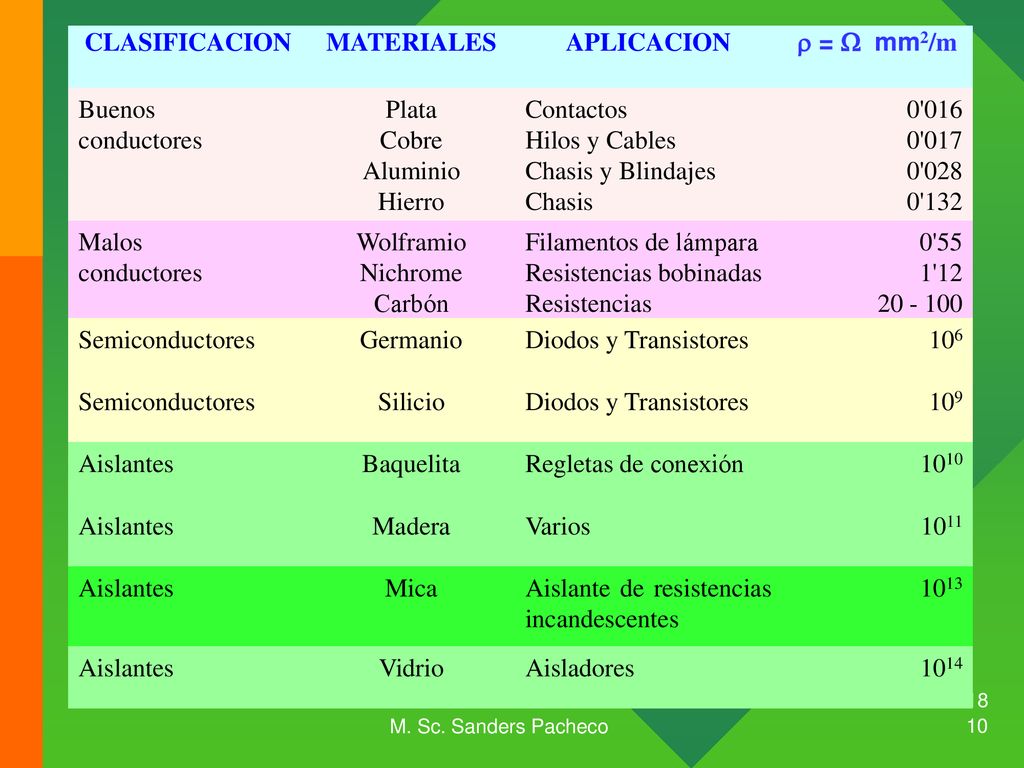

CLASIFICACION MATERIALES APLICACION r = W  mm2/m Buenos conductores Plata Cobre Aluminio Hierro Estaño Contactos Hilos y Cables Chasis y Blindajes Chasis Soldadura 0'016 0'017 0'028 0'132 0'139 Malos Wolframio Nichrome Carbón Filamentos de lámpara Resistencias bobinadas Resistencias 0'55 1'12 Semiconductores Germanio Diodos y Transistores 106 Silicio 109 Aislantes Baquelita Regletas de conexión 1010 Madera Varios 1011 Mica Aislante de resistencias incandescentes 1013 Vidrio Aisladores 1014 M. Sc. Sanders Pacheco 08/11/2018

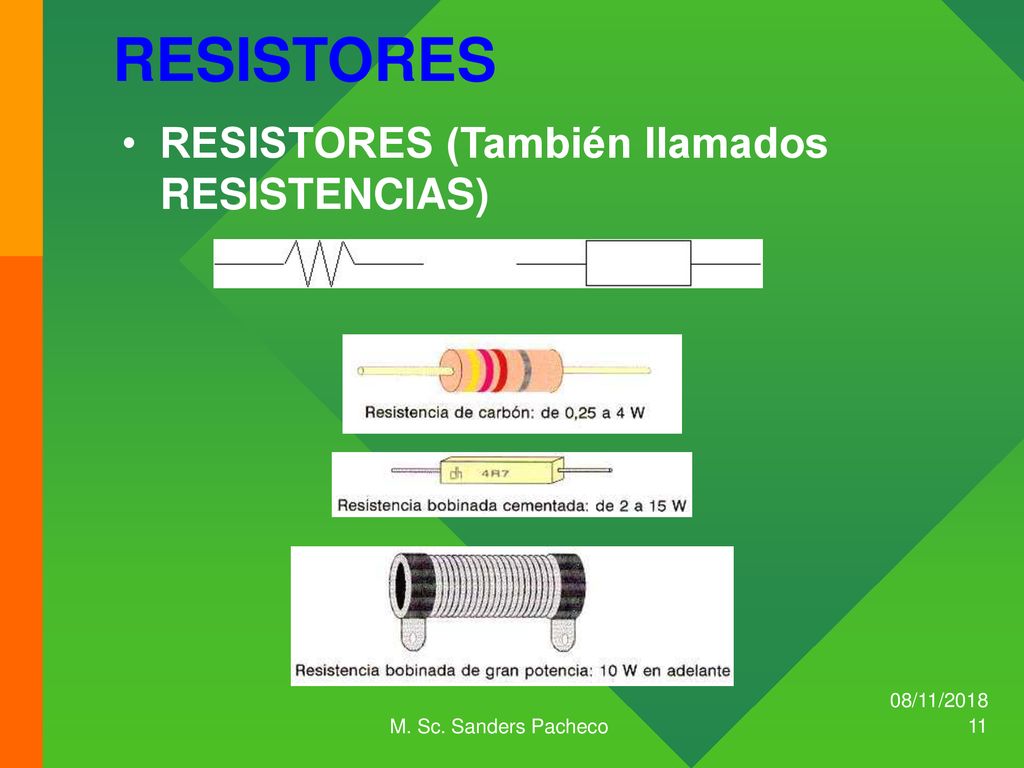

11 RESISTORES RESISTORES (También llamados RESISTENCIAS) 08/11/2018
M. Sc. Sanders Pacheco 08/11/2018

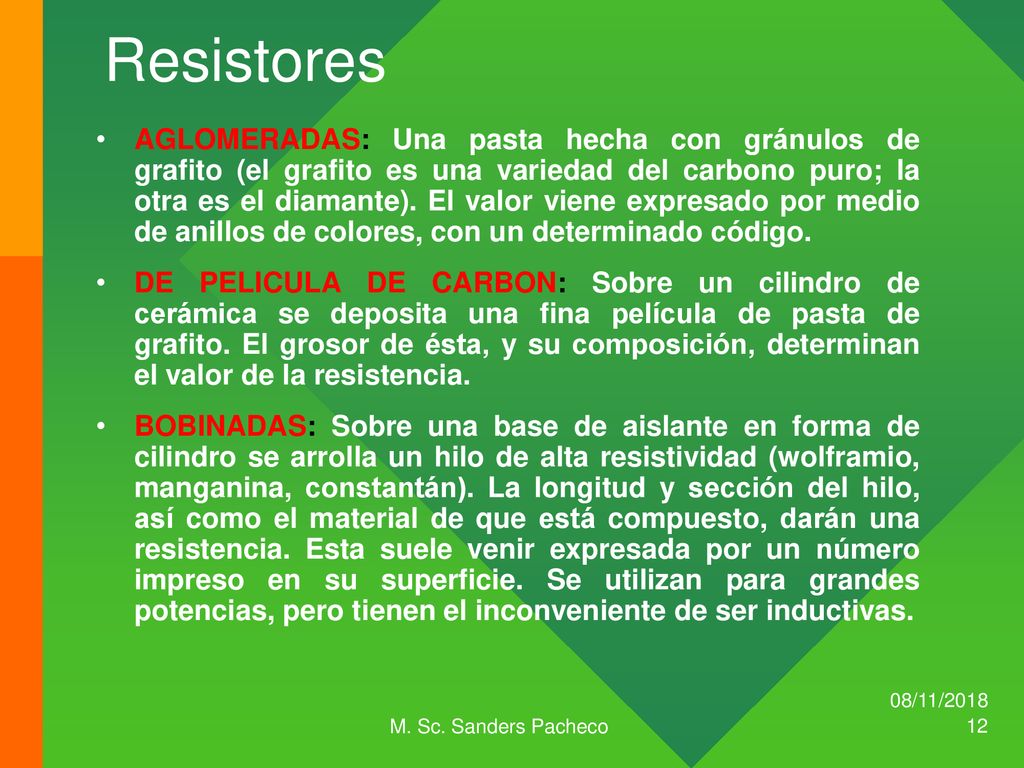

12 Resistores AGLOMERADAS: Una pasta hecha con gránulos de grafito (el grafito es una variedad del carbono puro; la otra es el diamante). El valor viene expresado por medio de anillos de colores, con un determinado código.  DE PELICULA DE CARBON: Sobre un cilindro de cerámica se deposita una fina película de pasta de grafito. El grosor de ésta, y su composición, determinan el valor de la resistencia.  BOBINADAS: Sobre una base de aislante en forma de cilindro se arrolla un hilo de alta resistividad (wolframio, manganina, constantán). La longitud y sección del hilo, así como el material de que está compuesto, darán una resistencia. Esta suele venir expresada por un número impreso en su superficie. Se utilizan para grandes potencias, pero tienen el inconveniente de ser inductivas. M. Sc. Sanders Pacheco 08/11/2018

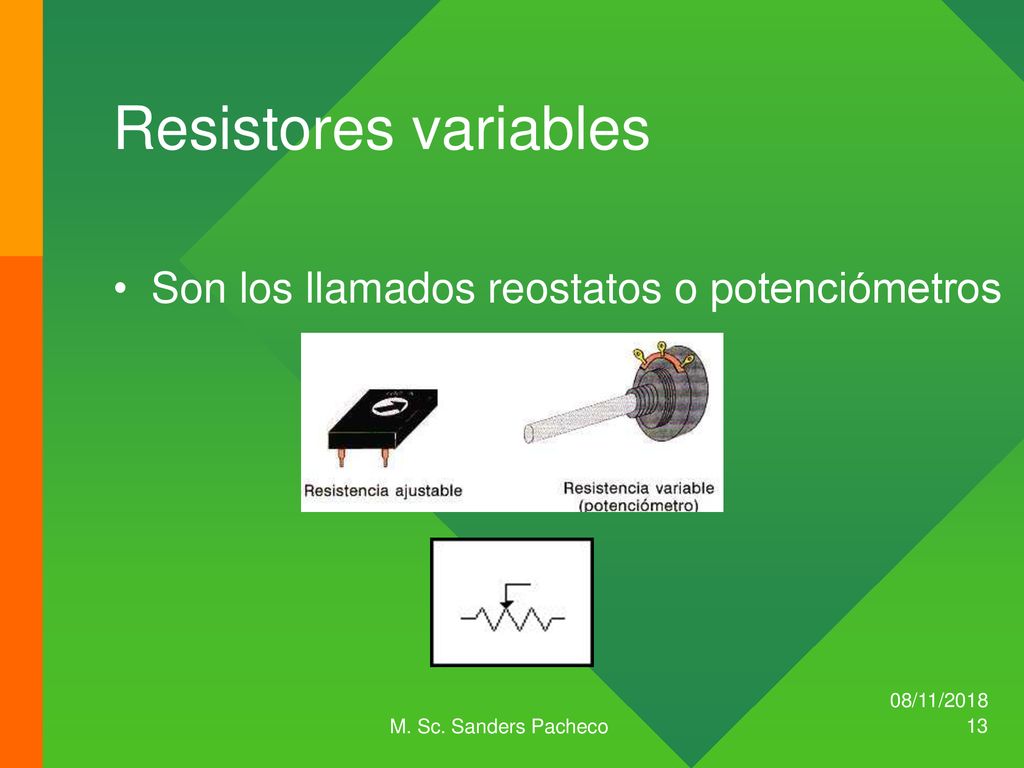

13 Resistores variables Son los llamados reostatos o potenciómetros
M. Sc. Sanders Pacheco 08/11/2018

14 RESISTORES ESPECIALES

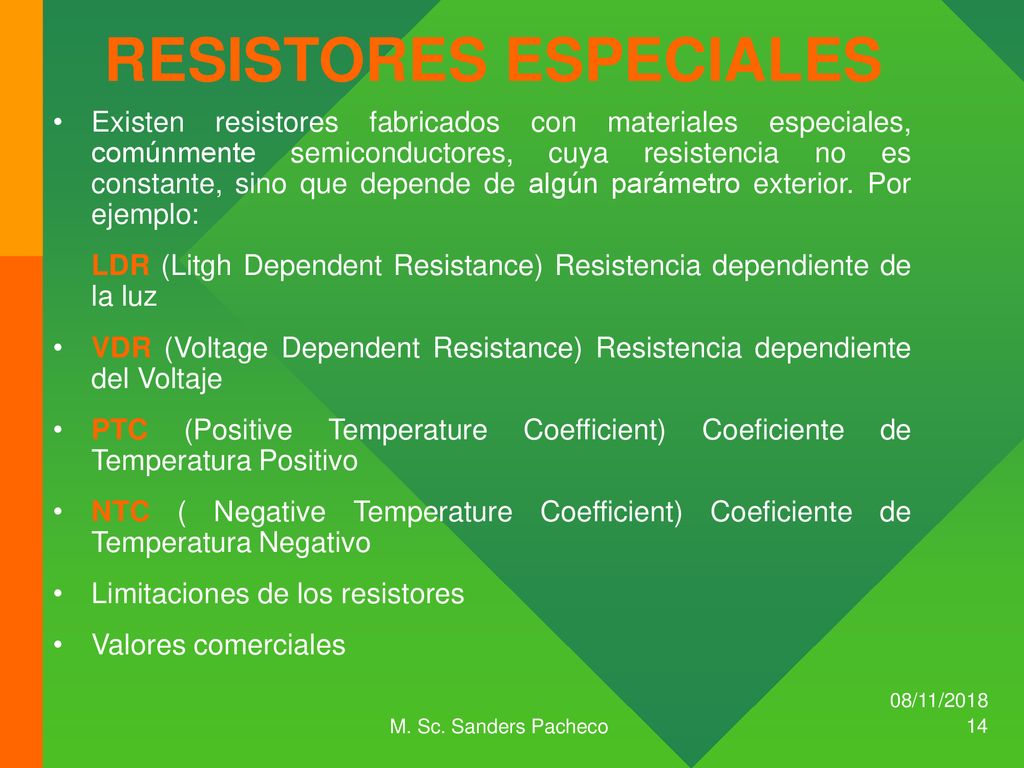

Existen resistores fabricados con materiales especiales, comúnmente semiconductores, cuya resistencia no es constante, sino que depende de algún parámetro exterior. Por ejemplo: LDR (Litgh Dependent Resistance) Resistencia dependiente de la luz VDR (Voltage Dependent Resistance) Resistencia dependiente del Voltaje PTC (Positive Temperature Coefficient) Coeficiente de Temperatura Positivo NTC ( Negative Temperature Coefficient) Coeficiente de Temperatura Negativo Limitaciones de los resistores Valores comerciales M. Sc. Sanders Pacheco 08/11/2018

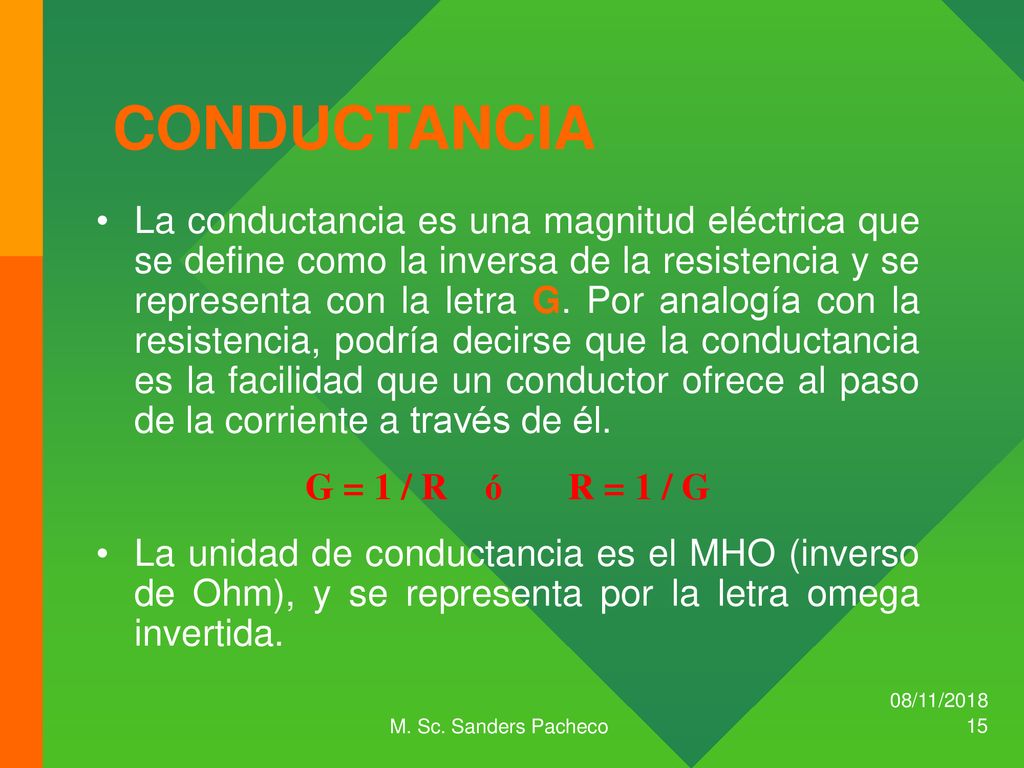

15 CONDUCTANCIA La conductancia es una magnitud eléctrica que se define como la inversa de la resistencia y se representa con la letra G. Por analogía con la resistencia, podría decirse que la conductancia es la facilidad que un conductor ofrece al paso de la corriente a través de él.  G = 1 / R    ó       R = 1 / G La unidad de conductancia es el MHO (inverso de Ohm), y se representa por la letra omega invertida.  M. Sc. Sanders Pacheco 08/11/2018

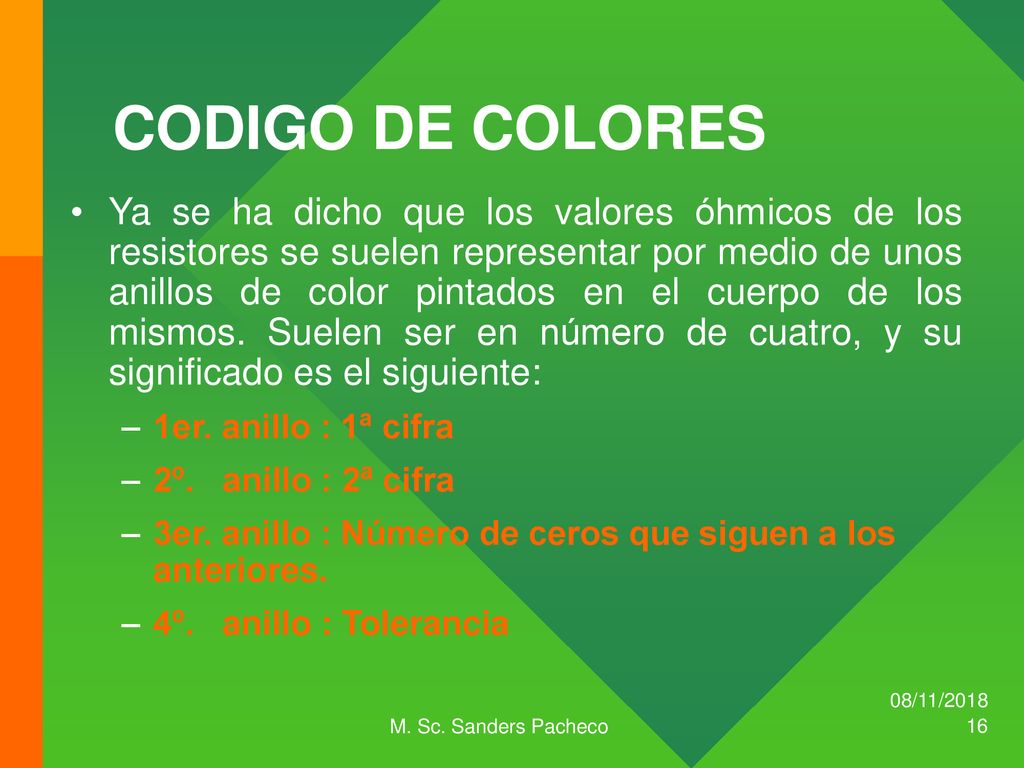

16 CODIGO DE COLORES  Ya se ha dicho que los valores óhmicos de los resistores se suelen representar por medio de unos anillos de color pintados en el cuerpo de los mismos. Suelen ser en número de cuatro, y su significado es el siguiente:  1er. anillo : 1ª cifra 2º.   anillo : 2ª cifra 3er. anillo : Número de ceros que siguen a los anteriores. 4º.   anillo : Tolerancia M. Sc. Sanders Pacheco 08/11/2018

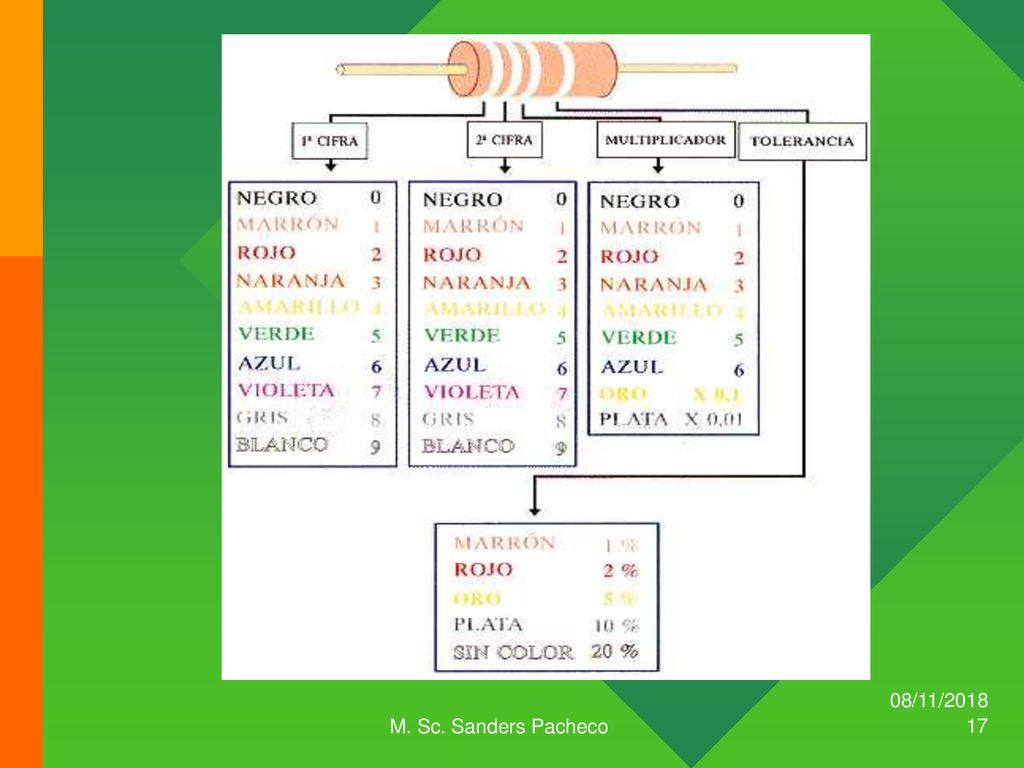

17 M. Sc. Sanders Pacheco 08/11/2018

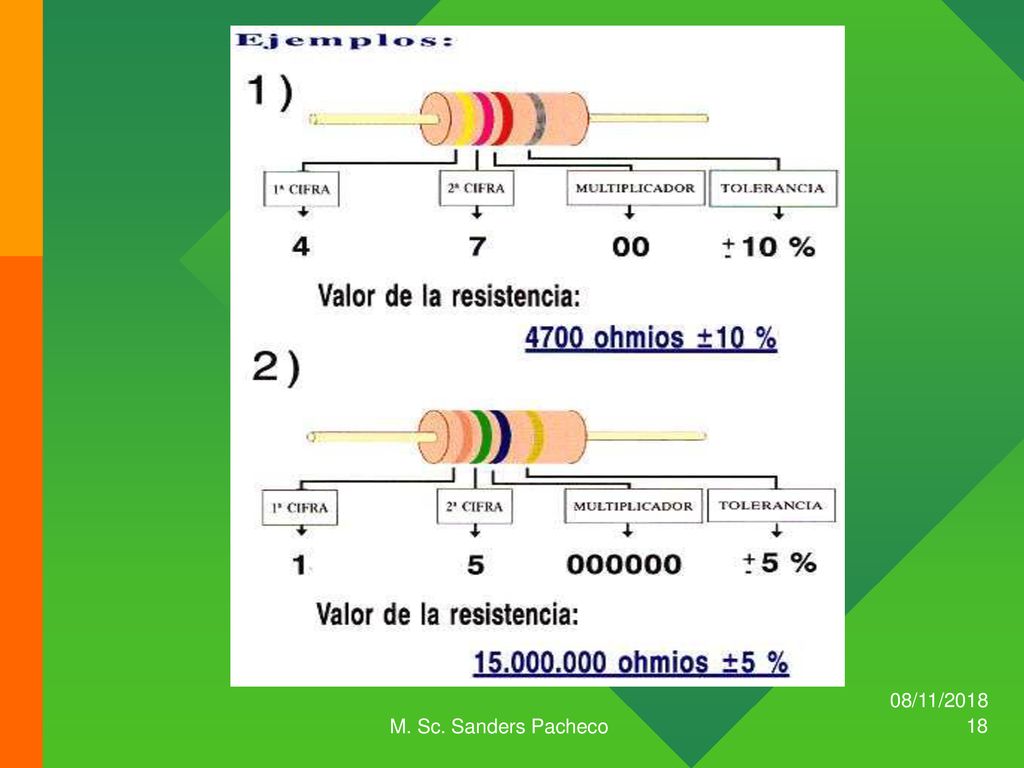

18 M. Sc. Sanders Pacheco 08/11/2018

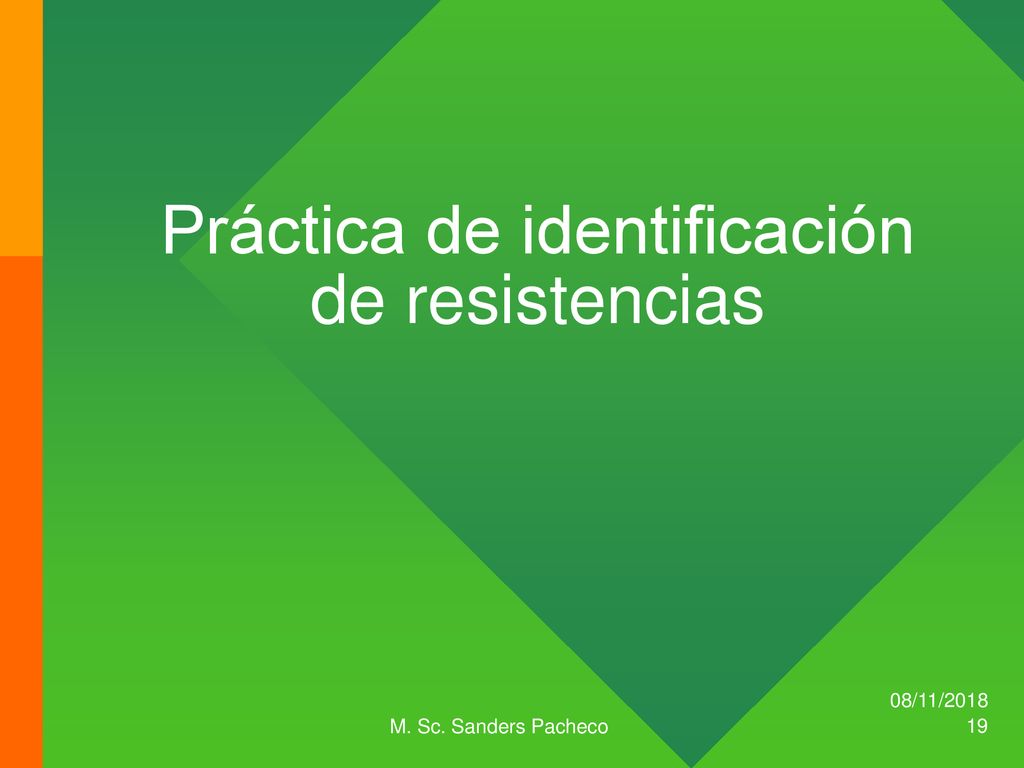

19 Práctica de identificación de resistencias
