Unidad Morfología del robot 1.5 Sensores internos y externos Equipo 1 Profesor: Dr. José Antonio Garrido Natarén 1/40 1/20

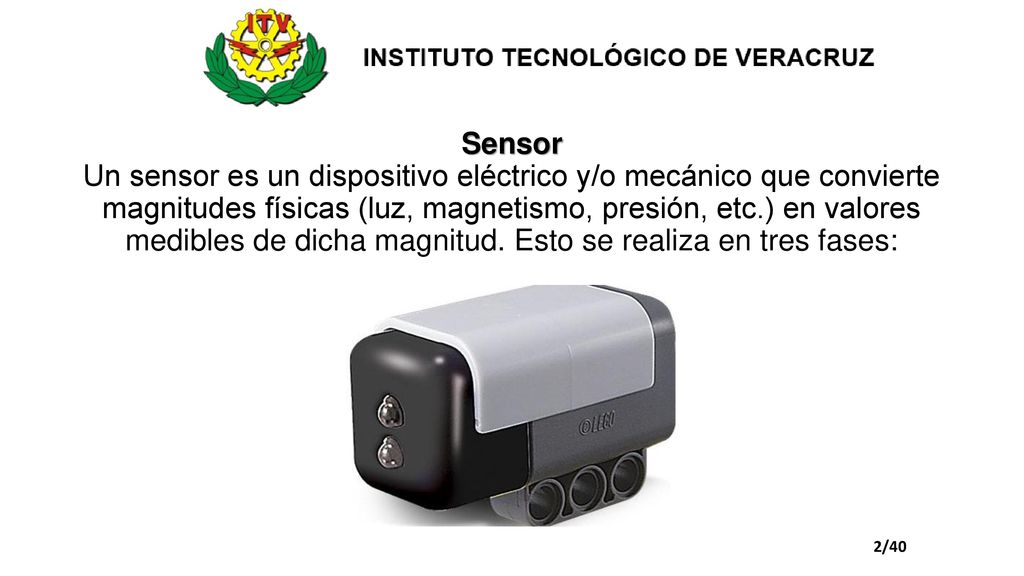

2 Sensor Un sensor es un dispositivo eléctrico y/o mecánico que convierte magnitudes físicas (luz, magnetismo, presión, etc.) en valores medibles de dicha magnitud. Esto se realiza en tres fases: 2/40 1/20

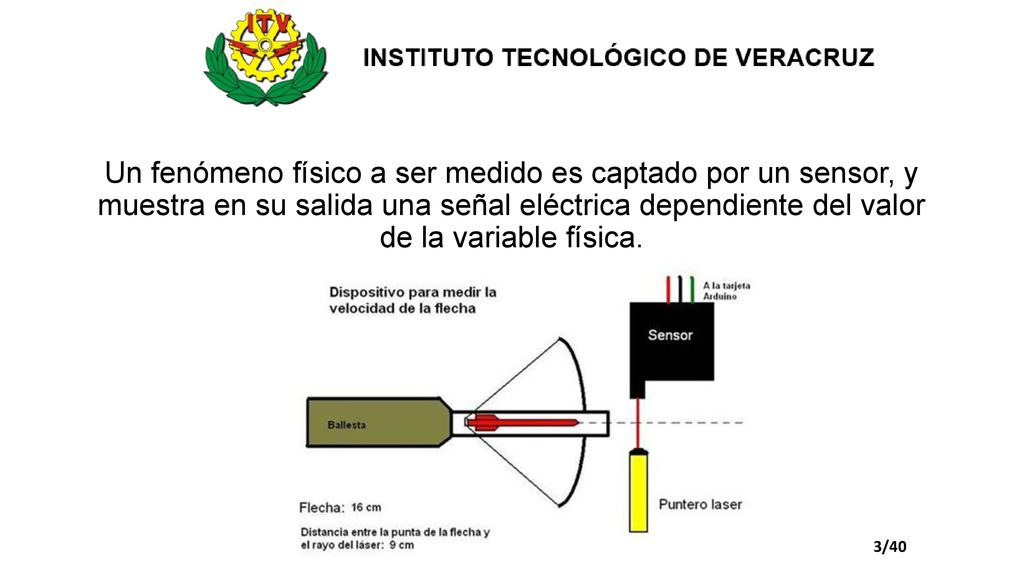

3 Un fenómeno físico a ser medido es captado por un sensor, y muestra en su salida una señal eléctrica dependiente del valor de la variable física. 3/40

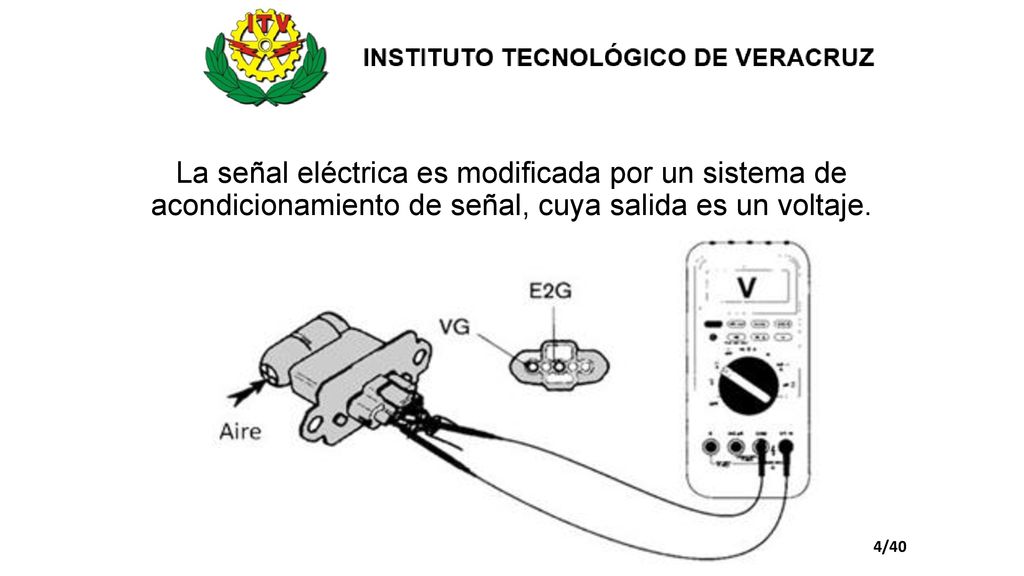

4 La señal eléctrica es modificada por un sistema de acondicionamiento de señal, cuya salida es un voltaje. 4/40

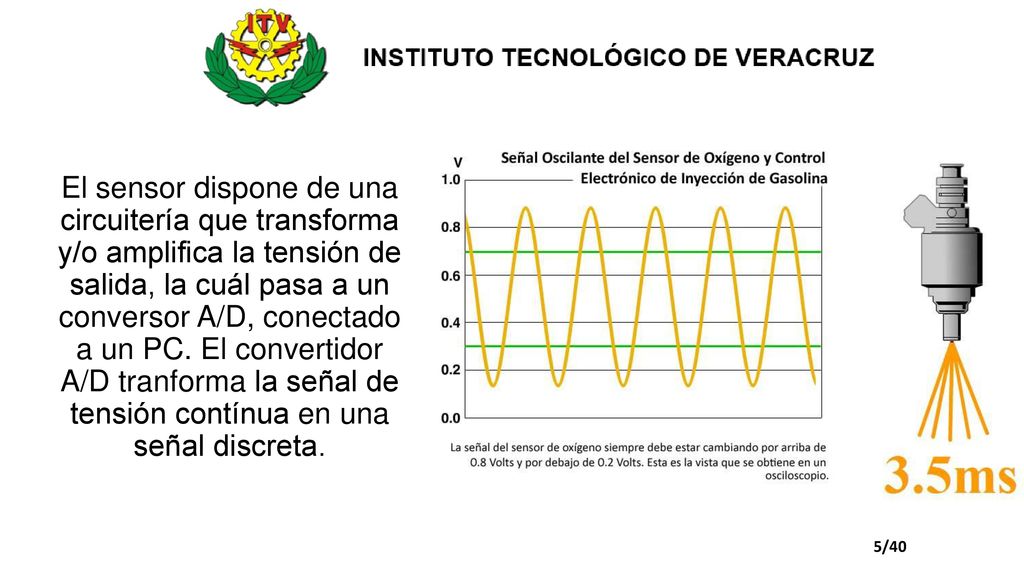

5 El sensor dispone de una circuitería que transforma y/o amplifica la tensión de salida, la cuál pasa a un conversor A/D, conectado a un PC. El convertidor A/D tranforma la señal de tensión contínua en una señal discreta. 5/40

6 Descriptores estáticos de un sensor

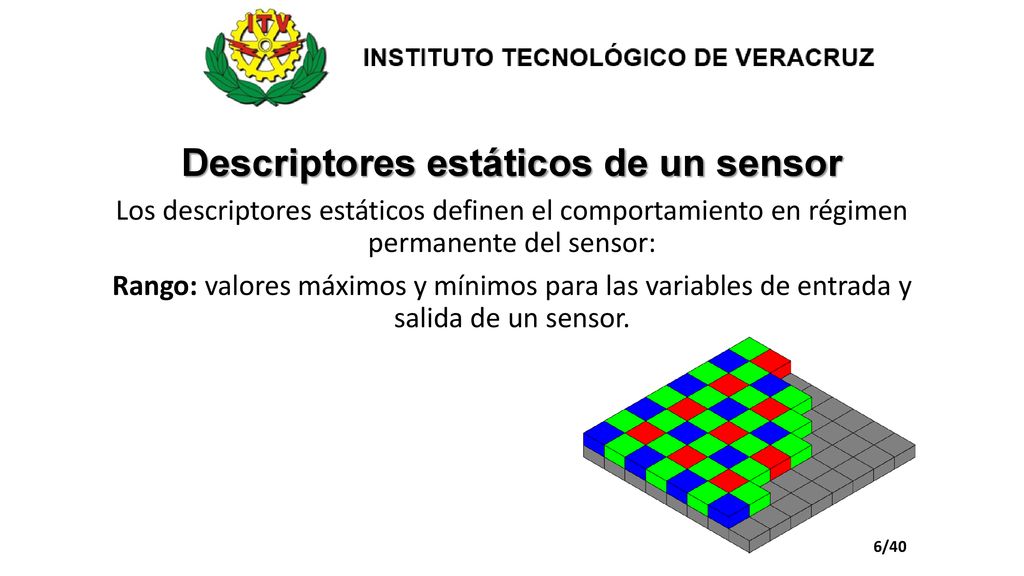

Los descriptores estáticos definen el comportamiento en régimen permanente del sensor: Rango: valores máximos y mínimos para las variables de entrada y salida de un sensor. 6/40

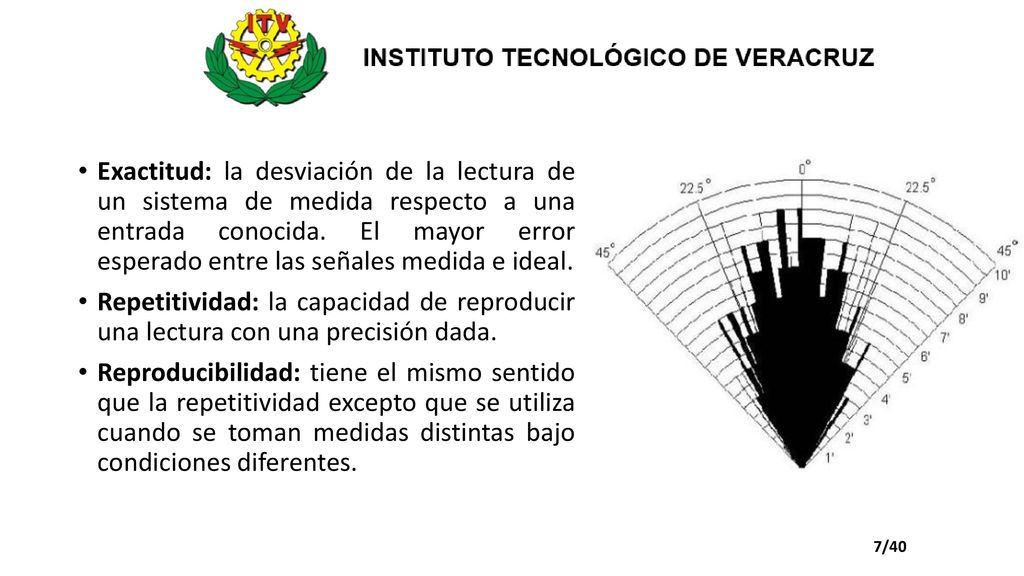

7 Exactitud: la desviación de la lectura de un sistema de medida respecto a una entrada conocida. El mayor error esperado entre las señales medida e ideal. Repetitividad: la capacidad de reproducir una lectura con una precisión dada. Reproducibilidad: tiene el mismo sentido que la repetitividad excepto que se utiliza cuando se toman medidas distintas bajo condiciones diferentes. 7/40

8 Resolución: la cantidad de medida más pequeña que se pueda detectar.
Error: es la diferencia entre el valor medido y el valor real. No linealidades: la desviación de la medida de su valor real, supuesto que la respuesta del sensor es lineal. No-linealidades típicas: saturación, zona muerta e histéresis. 8/40

9 Descriptores dinámicos de un sensor

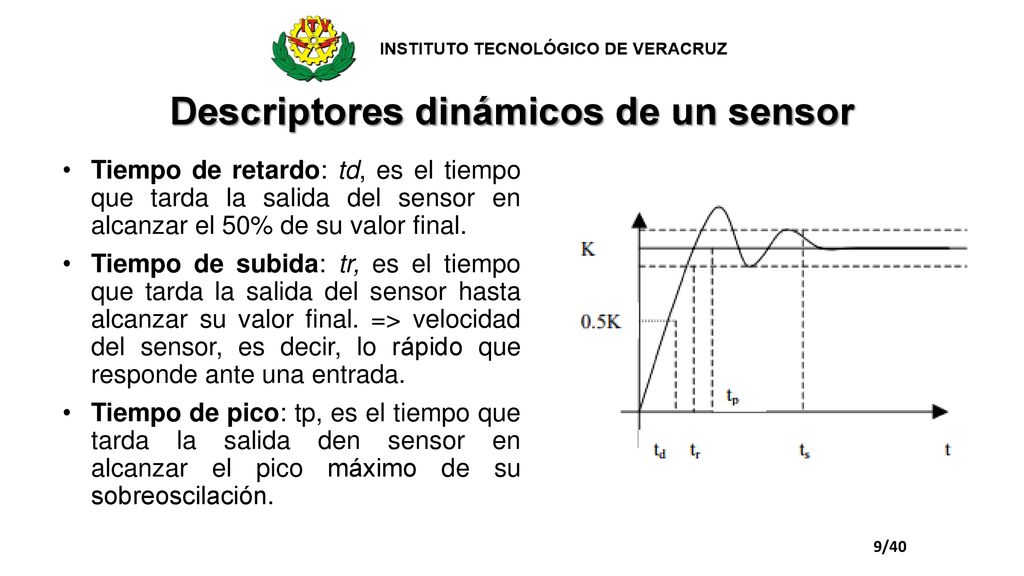

Tiempo de retardo: td, es el tiempo que tarda la salida del sensor en alcanzar el 50% de su valor final. Tiempo de subida: tr, es el tiempo que tarda la salida del sensor hasta alcanzar su valor final. => velocidad del sensor, es decir, lo rápido que responde ante una entrada. Tiempo de pico: tp, es el tiempo que tarda la salida den sensor en alcanzar el pico máximo de su sobreoscilación. 9/40

10 Pico de sobreoscilación: Mp, expresa cuanto se eleva la evolución temporal de la salida del sensor respecto de su valor final. Tiempo de establecimiento: ts, el tiempo que tarda la salida del sensor en entrar en la banda del 5% alrededor del valor final y ya no vuelve a salir de ella. 10/40

11 Proceso de calibración

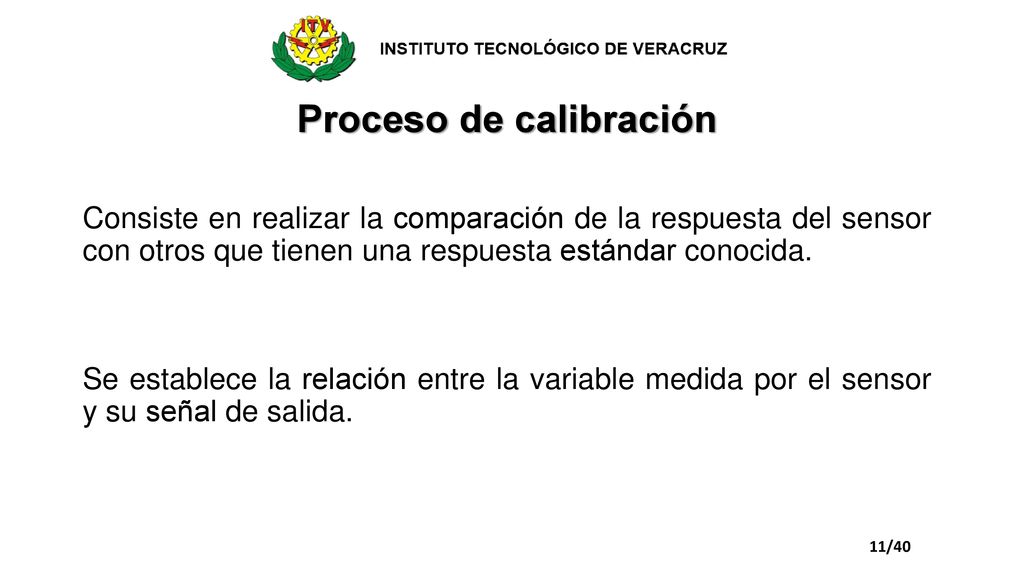

Consiste en realizar la comparación de la respuesta del sensor con otros que tienen una respuesta estándar conocida. Se establece la relación entre la variable medida por el sensor y su señal de salida. 11/40

12 Sensores internos 12/40

13 Sensores internos La información que la unidad de control del robot puede obtener sobre el estado de su estructura mecánica es la relativa a su: Posición Velocidad Aceleración 13/40

14 Sensores de posición Sensores internos

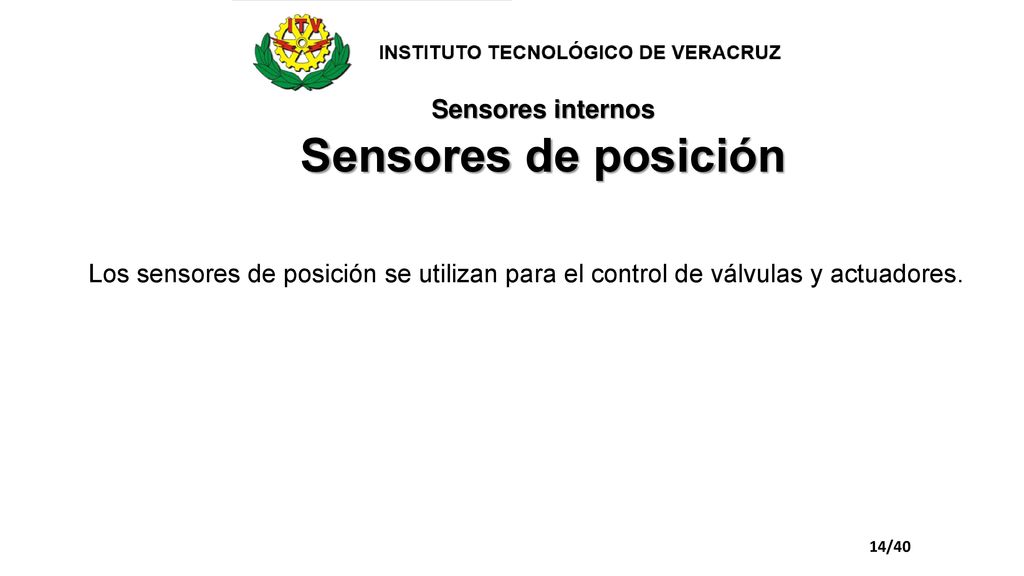

Los sensores de posición se utilizan para el control de válvulas y actuadores. 14/40

15 Sensores internos Potenciómetros Los potenciómetros pueden usarse para medir diversas magnitudes físicas siempre que se puedan convertir en desplazamiento. 15/40

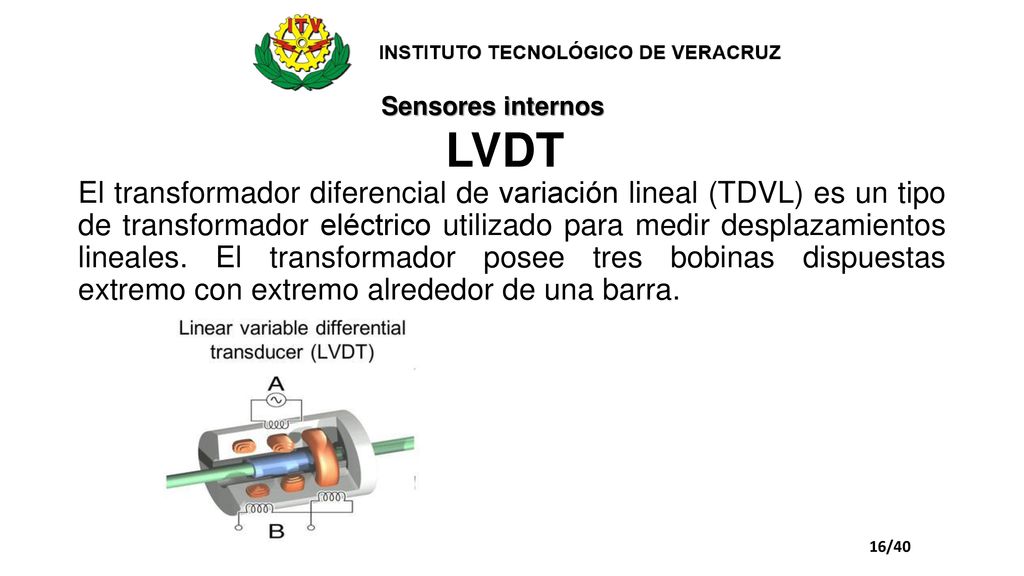

16 Sensores internos LVDT El transformador diferencial de variación lineal (TDVL) es un tipo de transformador eléctrico utilizado para medir desplazamientos lineales. El transformador posee tres bobinas dispuestas extremo con extremo alrededor de una barra. 16/40

17 Encoders(codificadores angulares de posición)
Sensores internos Encoders(codificadores angulares de posición) Un encoder, también conocido como codificador o decodificador en Español, es un dispositivo, circuito, programa de software, un algoritmo o incluso hasta una persona cuyo objetivo es convertir información de un formato a otro con el propósito de estandarización, velocidad, confidencialidad, seguridad o incluso para comprimir archivos. 17/40

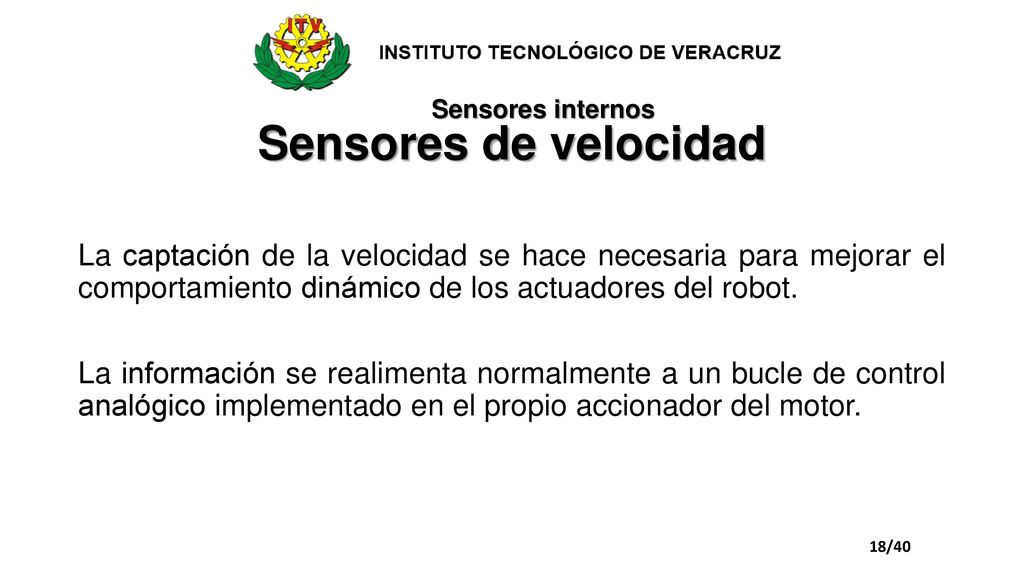

18 Sensores internos Sensores de velocidad La captación de la velocidad se hace necesaria para mejorar el comportamiento dinámico de los actuadores del robot. La información se realimenta normalmente a un bucle de control analógico implementado en el propio accionador del motor. 18/40

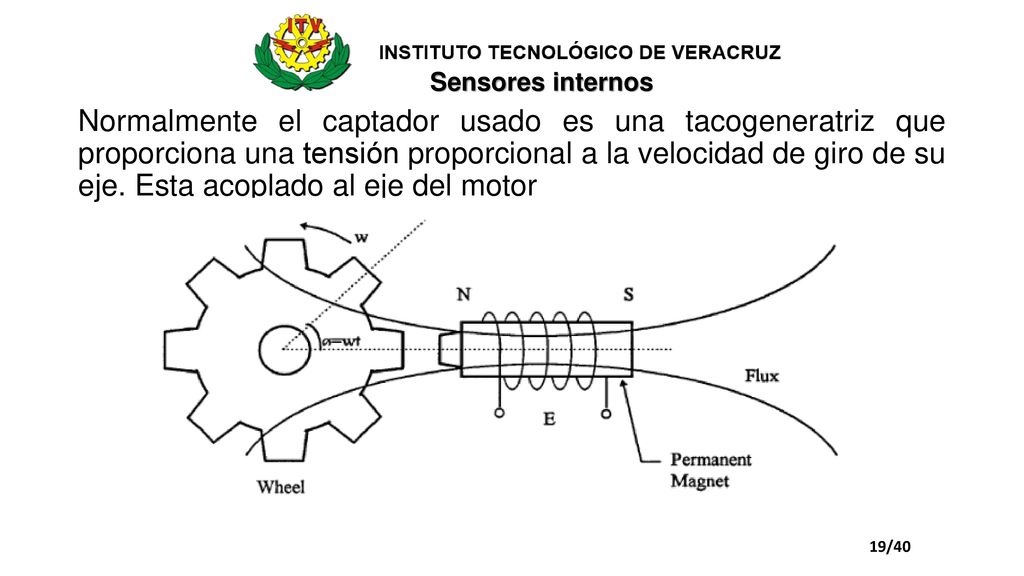

19 Sensores internos Normalmente el captador usado es una tacogeneratriz que proporciona una tensión proporcional a la velocidad de giro de su eje. Esta acoplado al eje del motor 19/40

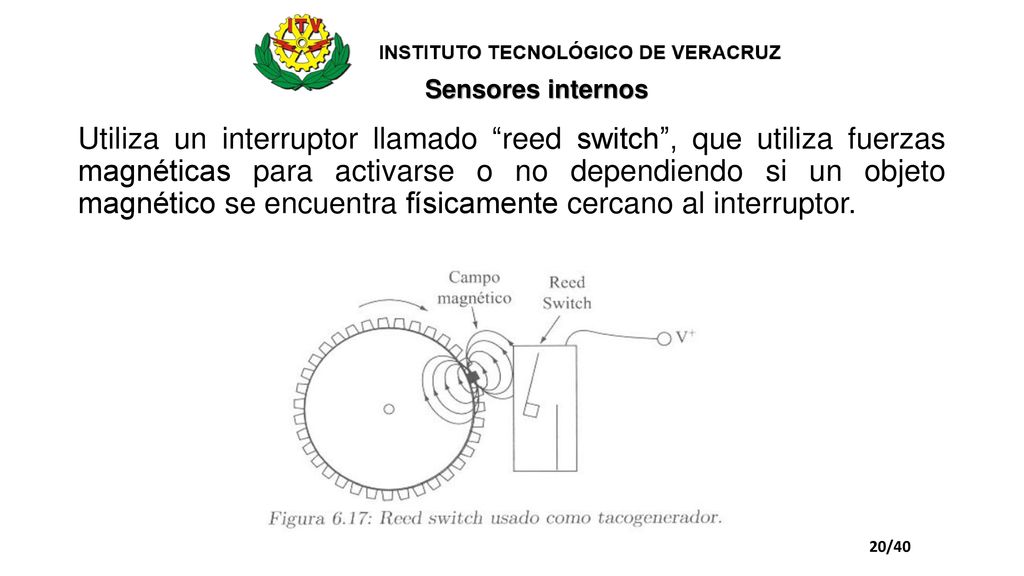

20 Sensores internos Utiliza un interruptor llamado “reed switch”, que utiliza fuerzas magnéticas para activarse o no dependiendo si un objeto magnético se encuentra físicamente cercano al interruptor. 20/40

21 Sensores externos 21/40

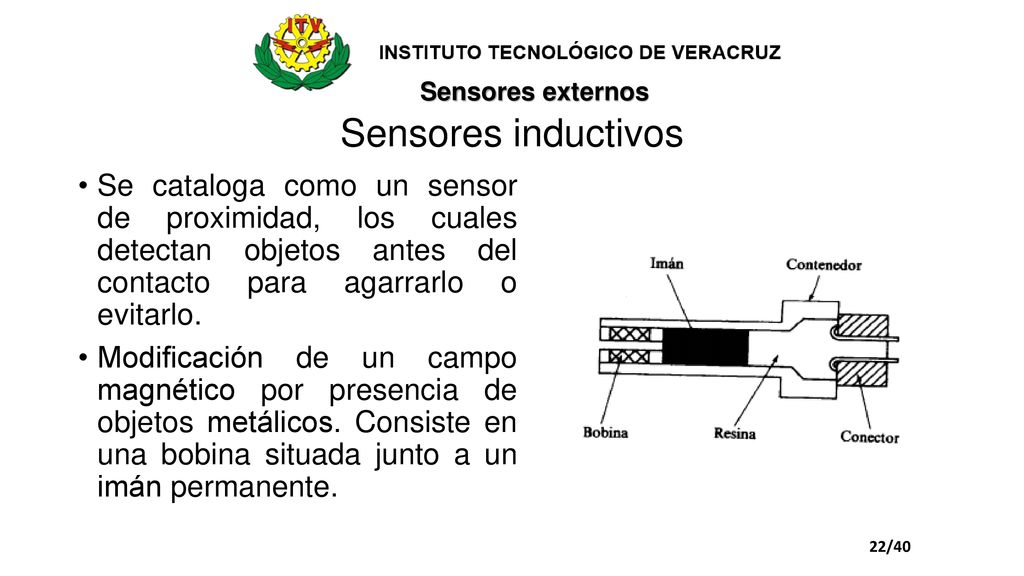

22 Sensores externos Sensores inductivos Se cataloga como un sensor de proximidad, los cuales detectan objetos antes del contacto para agarrarlo o evitarlo. Modificación de un campo magnético por presencia de objetos metálicos. Consiste en una bobina situada junto a un imán permanente. 22/40

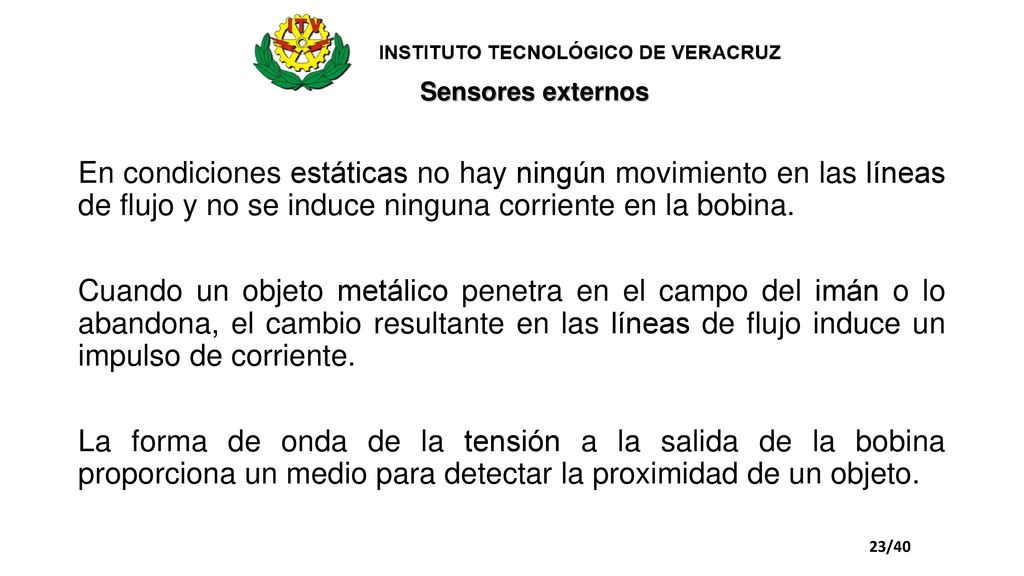

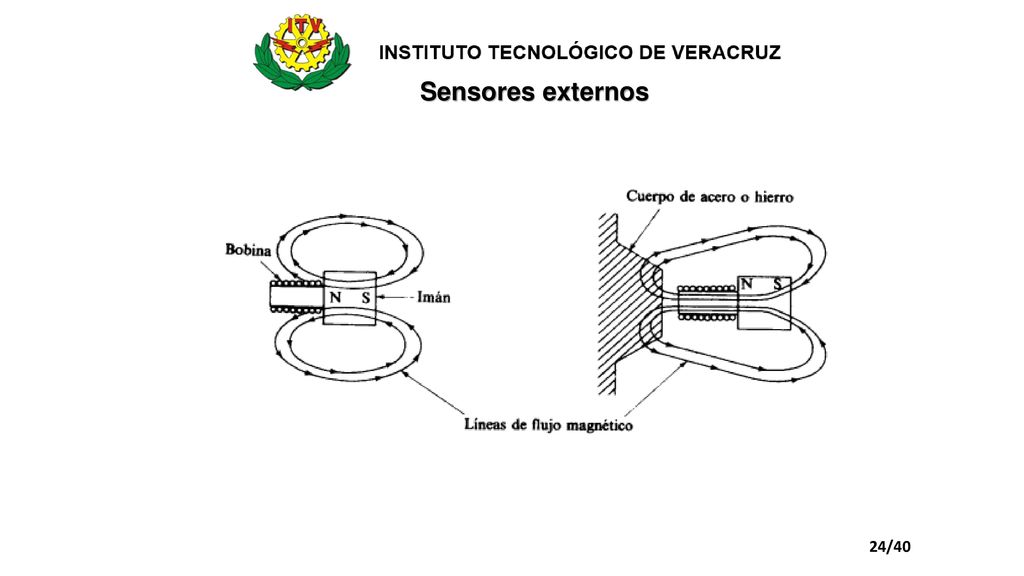

23 Sensores externos En condiciones estáticas no hay ningún movimiento en las líneas de flujo y no se induce ninguna corriente en la bobina. Cuando un objeto metálico penetra en el campo del imán o lo abandona, el cambio resultante en las líneas de flujo induce un impulso de corriente. La forma de onda de la tensión a la salida de la bobina proporciona un medio para detectar la proximidad de un objeto. 23/40

24 Sensores externos 24/40

25 Sensores de efecto Hall

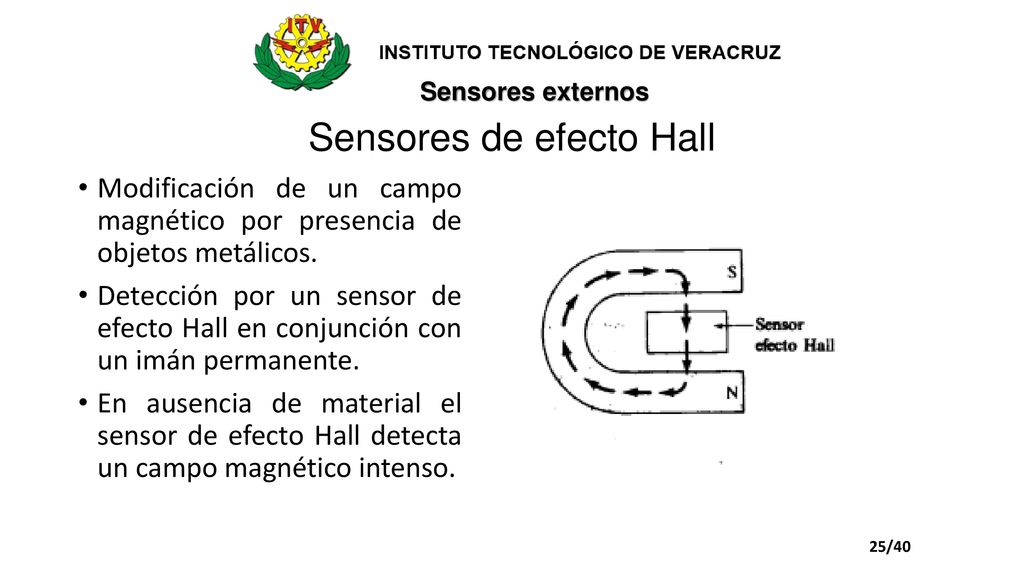

Sensores externos Sensores de efecto Hall Modificación de un campo magnético por presencia de objetos metálicos. Detección por un sensor de efecto Hall en conjunción con un imán permanente. En ausencia de material el sensor de efecto Hall detecta un campo magnético intenso. 25/40

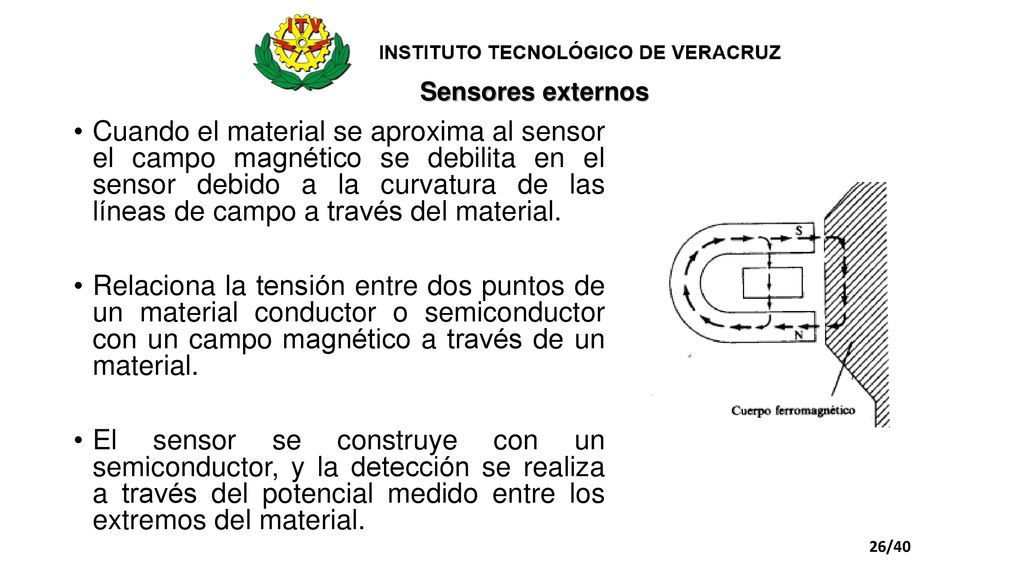

26 Sensores externos Cuando el material se aproxima al sensor el campo magnético se debilita en el sensor debido a la curvatura de las líneas de campo a través del material. Relaciona la tensión entre dos puntos de un material conductor o semiconductor con un campo magnético a través de un material. El sensor se construye con un semiconductor, y la detección se realiza a través del potencial medido entre los extremos del material. 26/40

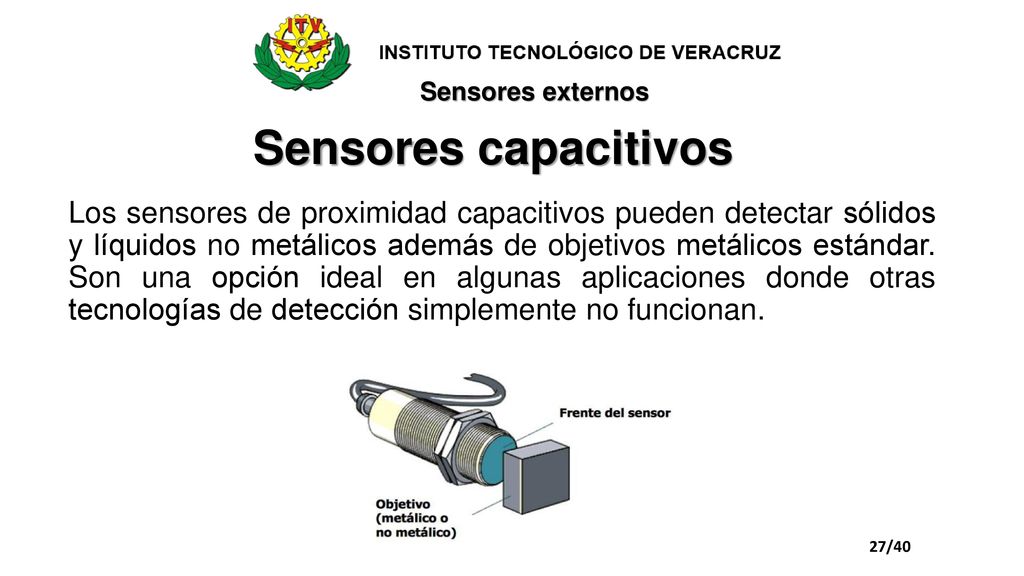

27 Sensores externos Sensores capacitivos Los sensores de proximidad capacitivos pueden detectar sólidos y líquidos no metálicos además de objetivos metálicos estándar. Son una opción ideal en algunas aplicaciones donde otras tecnologías de detección simplemente no funcionan. 27/40

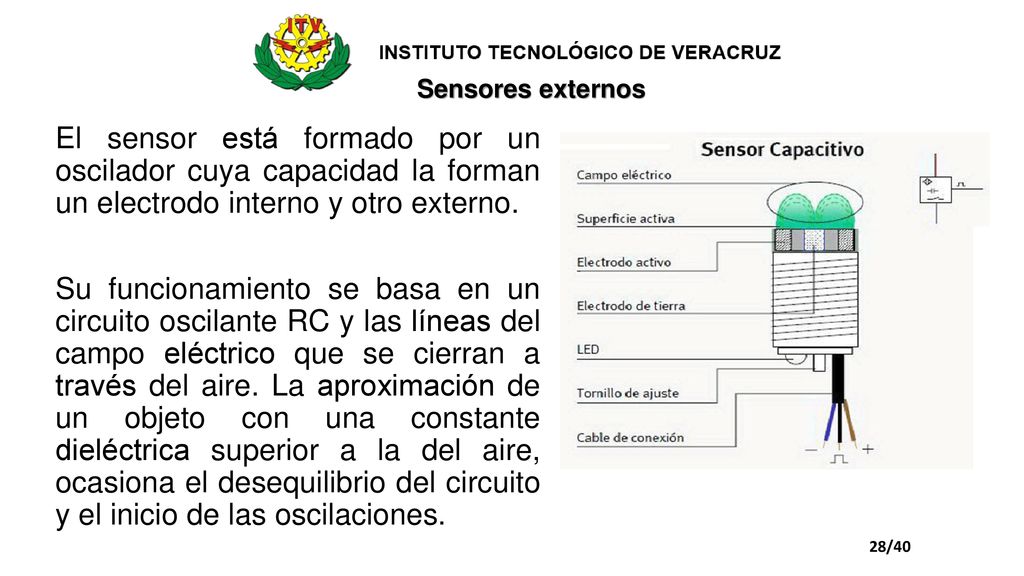

28 Sensores externos El sensor está formado por un oscilador cuya capacidad la forman un electrodo interno y otro externo. Su funcionamiento se basa en un circuito oscilante RC y las líneas del campo eléctrico que se cierran a través del aire. La aproximación de un objeto con una constante dieléctrica superior a la del aire, ocasiona el desequilibrio del circuito y el inicio de las oscilaciones. 28/40

29 El aire, cambia su permitividad con respecto a la humedad
Sensores externos Detección de nivel Objeto penetra en el campo eléctrico que hay entre las placas sensor, varía el dieléctrico, variando consecuentemente el valor de capacitancia. Sensor de humedad El aire, cambia su permitividad con respecto a la humedad del ambiente. 29/40

30 Sensores ultrasónicos

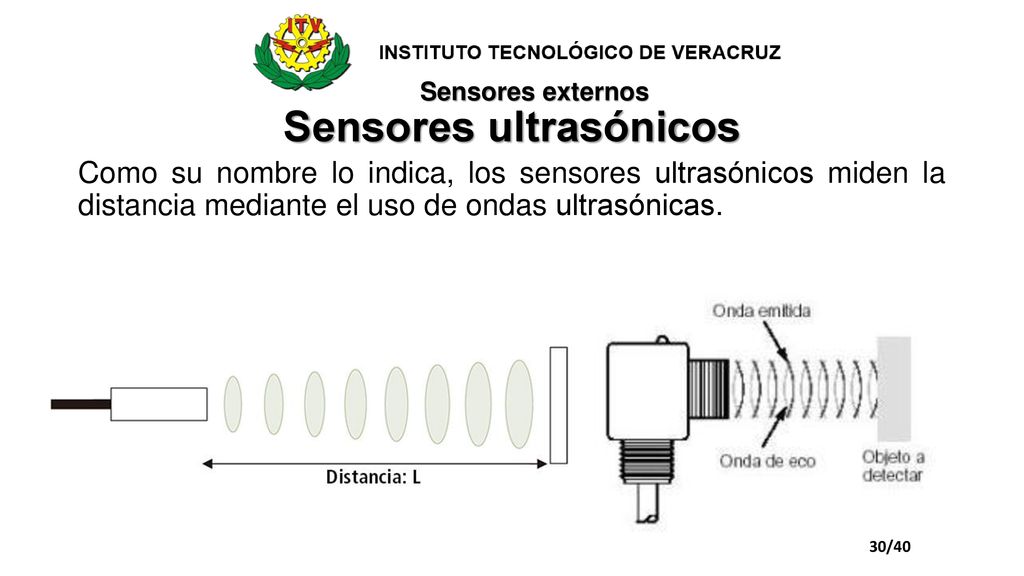

Sensores externos Sensores ultrasónicos Como su nombre lo indica, los sensores ultrasónicos miden la distancia mediante el uso de ondas ultrasónicas. 30/40

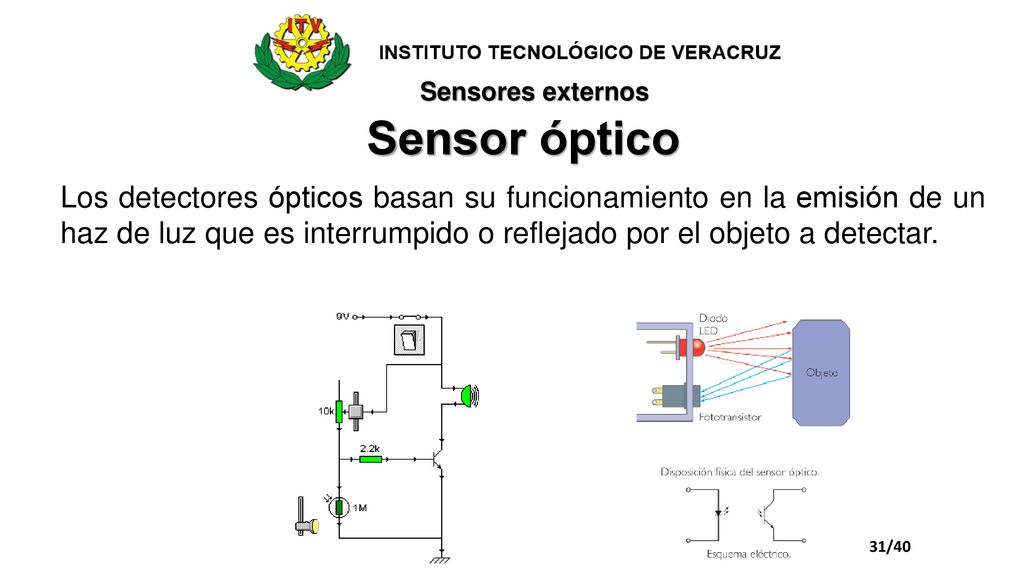

31 Sensores externos Sensor óptico Los detectores ópticos basan su funcionamiento en la emisión de un haz de luz que es interrumpido o reflejado por el objeto a detectar.  31/40

32 Sensores Binarios Informan sobre la presencia de objetos

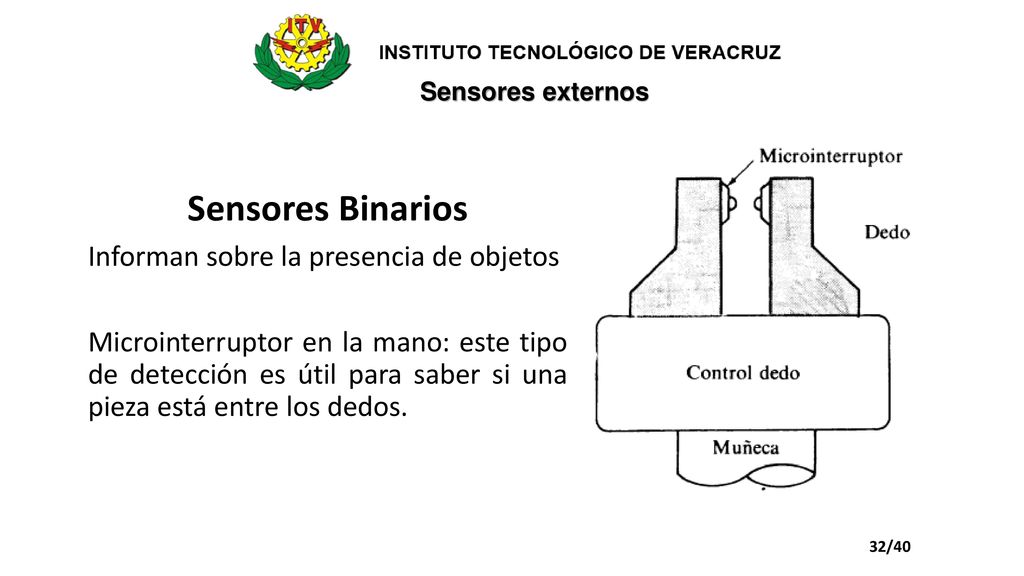

Sensores externos Sensores Binarios Informan sobre la presencia de objetos Microinterruptor en la mano: este tipo de detección es útil para saber si una pieza está entre los dedos. 32/40

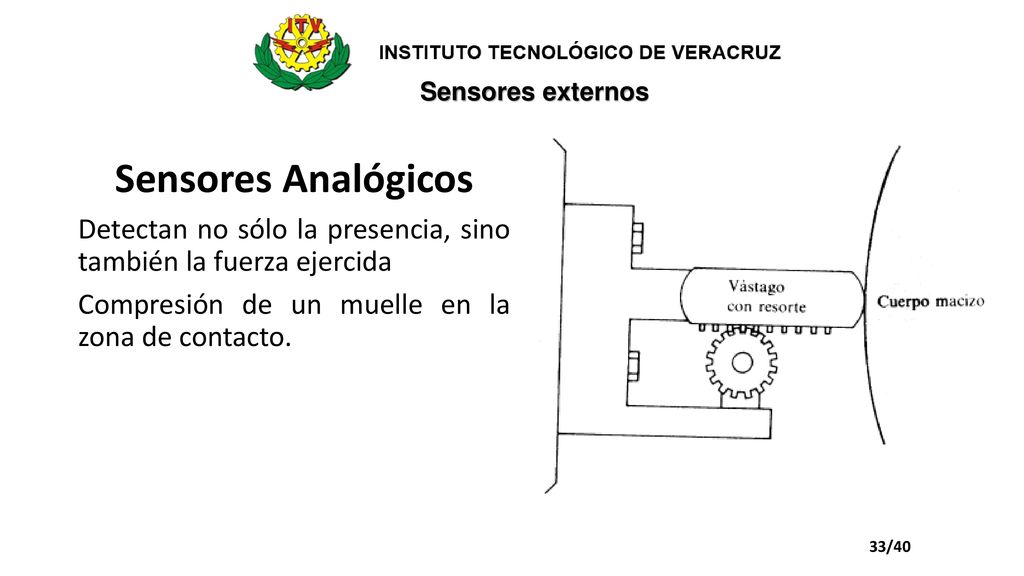

33 Sensores externos Sensores Analógicos Detectan no sólo la presencia, sino también la fuerza ejercida Compresión de un muelle en la zona de contacto. 33/40

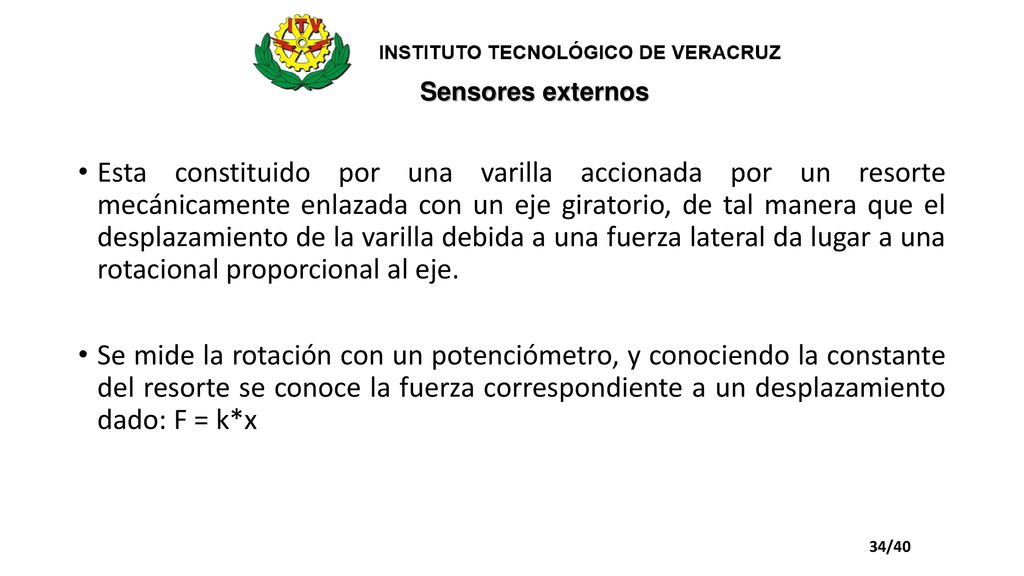

34 Sensores externos Esta constituido por una varilla accionada por un resorte mecánicamente enlazada con un eje giratorio, de tal manera que el desplazamiento de la varilla debida a una fuerza lateral da lugar a una rotacional proporcional al eje. Se mide la rotación con un potenciómetro, y conociendo la constante del resorte se conoce la fuerza correspondiente a un desplazamiento dado: F = k*x 34/40

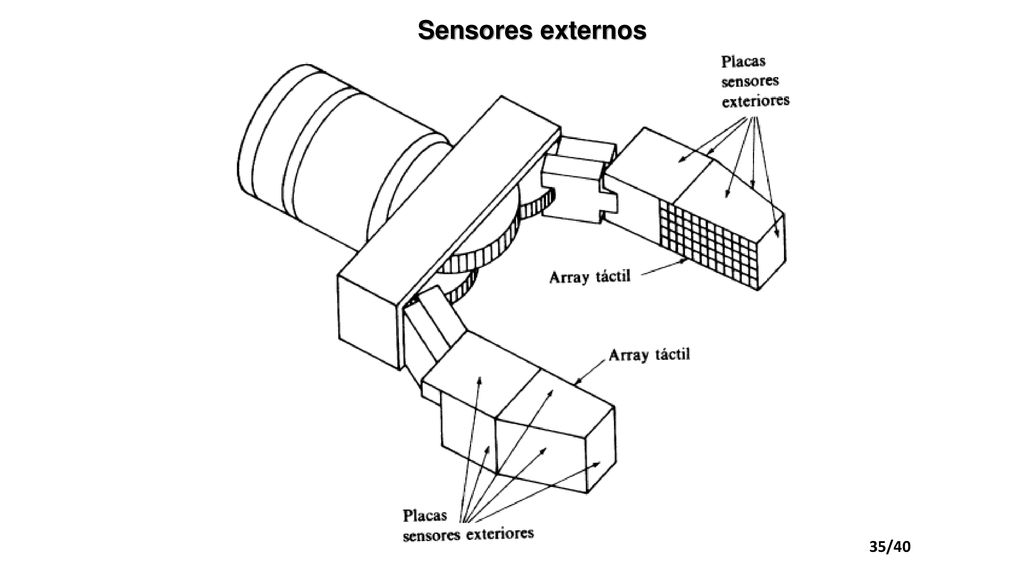

35 Sensores externos 35/40

36 - Sensores binarios múltiples.

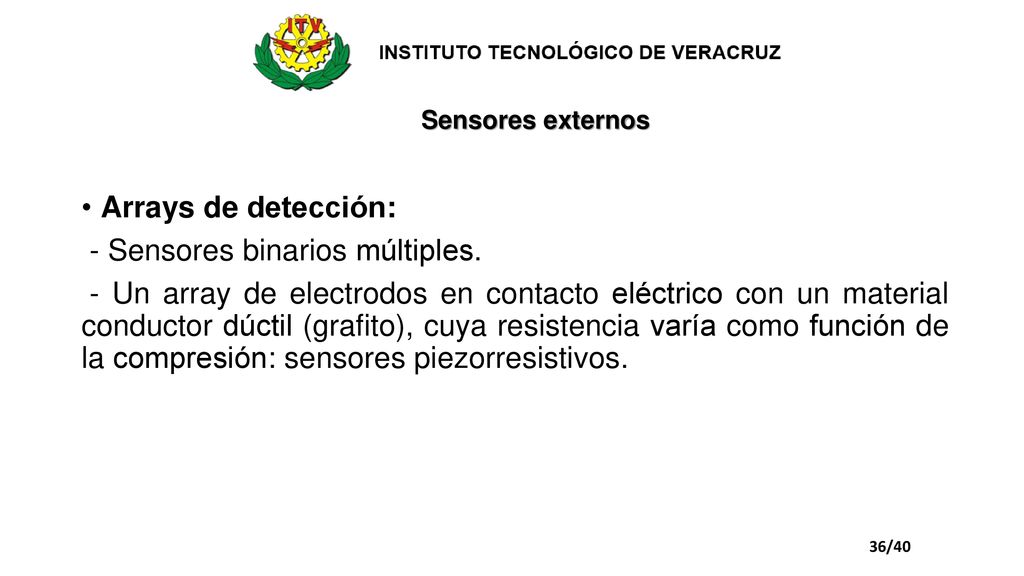

Sensores externos Arrays de detección: - Sensores binarios múltiples. - Un array de electrodos en contacto eléctrico con un material conductor dúctil (grafito), cuya resistencia varía como función de la compresión: sensores piezorresistivos. 36/40

37 Sensor de muñeca: Sensores externos
Se colocan entre la extremidad del brazo robot y el efecto extremo, están constituidas por galgas de deformación que miden las pequeñas deformaciones causadas en la sujeción de la muñeca por efecto de fuerzas exteriores 37/40

38 Especificaciones de estos sensores:

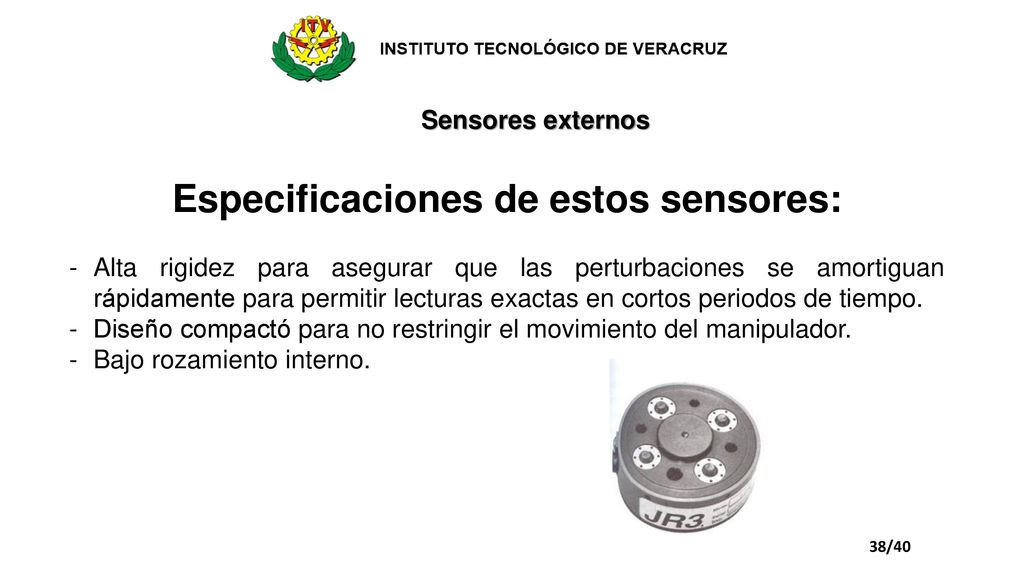

Sensores externos Especificaciones de estos sensores: Alta rigidez para asegurar que las perturbaciones se amortiguan rápidamente para permitir lecturas exactas en cortos periodos de tiempo. Diseño compactó para no restringir el movimiento del manipulador. Bajo rozamiento interno. 38/40 1/20

39 Sensores piezoeléctricos

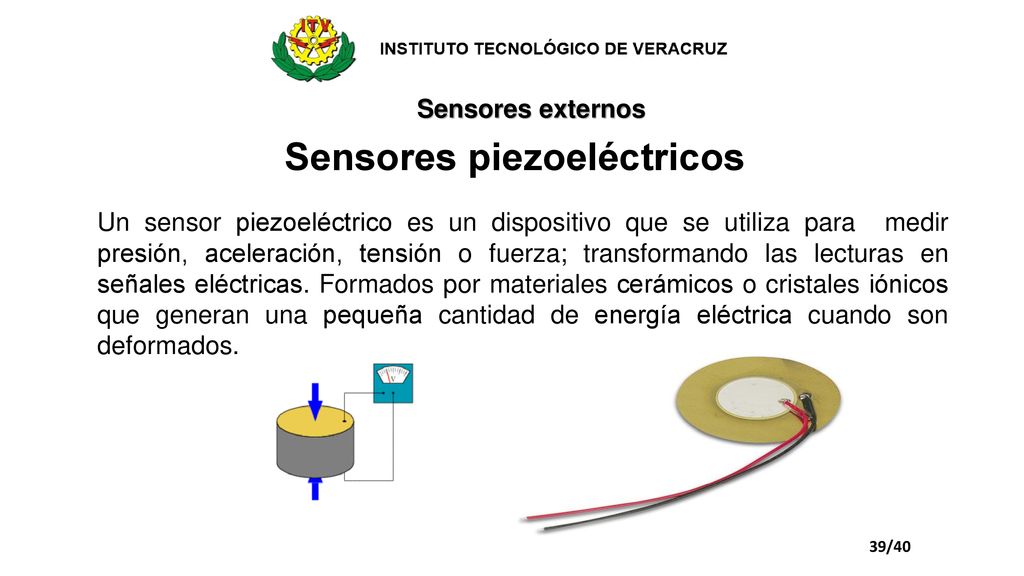

Sensores externos Sensores piezoeléctricos Un sensor piezoeléctrico es un dispositivo que se utiliza para medir presión, aceleración, tensión o fuerza; transformando las lecturas en señales eléctricas. Formados por materiales cerámicos o cristales iónicos que generan una pequeña cantidad de energía eléctrica cuando son deformados. 39/40 1/20
