1 Sistema de Archivos UNIX Windows
4. Organización de Datos Sistema de Archivos UNIX Windows

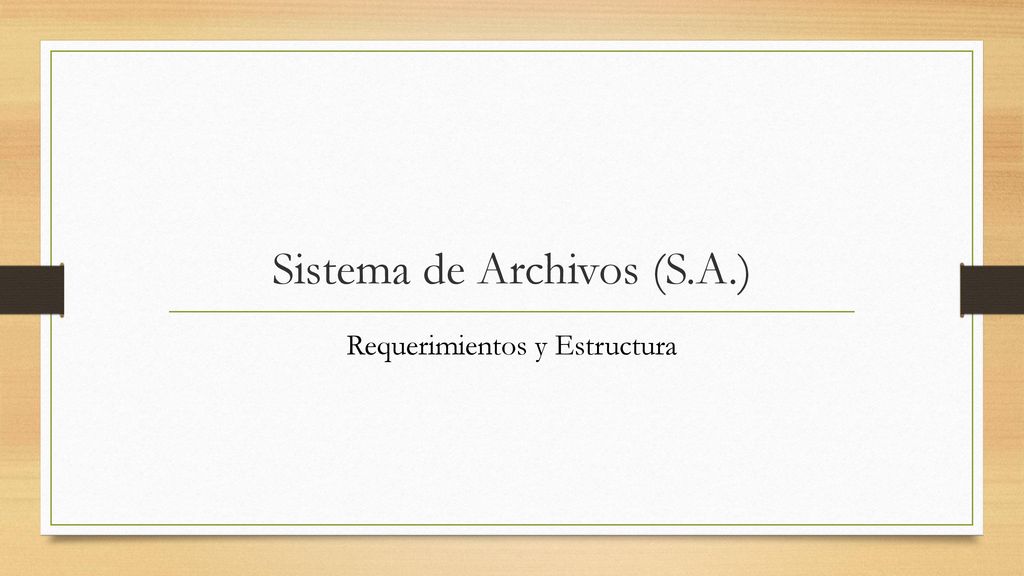

2 Sistema de Archivos (S.A.)
Requerimientos y Estructura

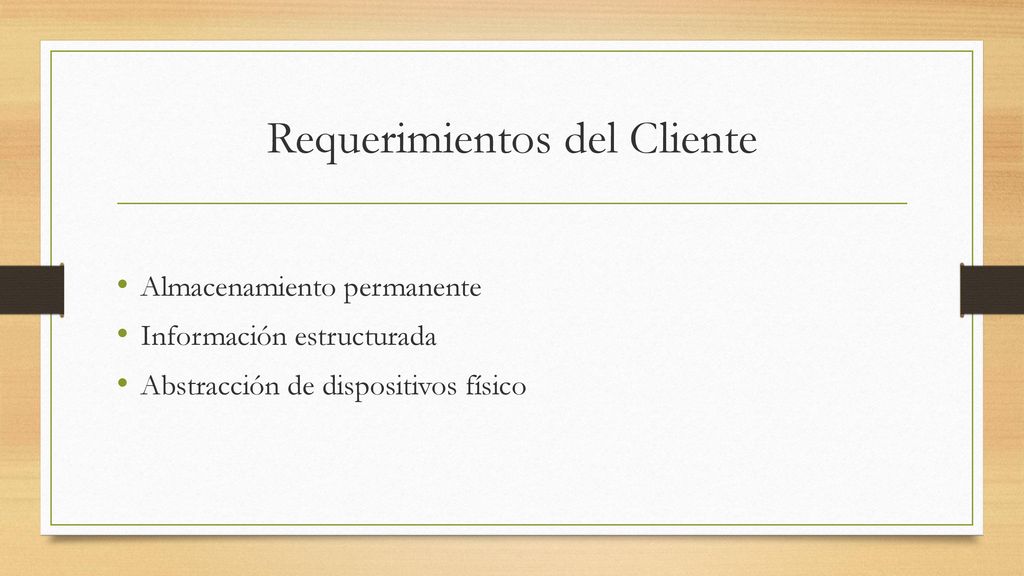

3 Requerimientos del Cliente
Almacenamiento permanente Información estructurada Abstracción de dispositivos físico

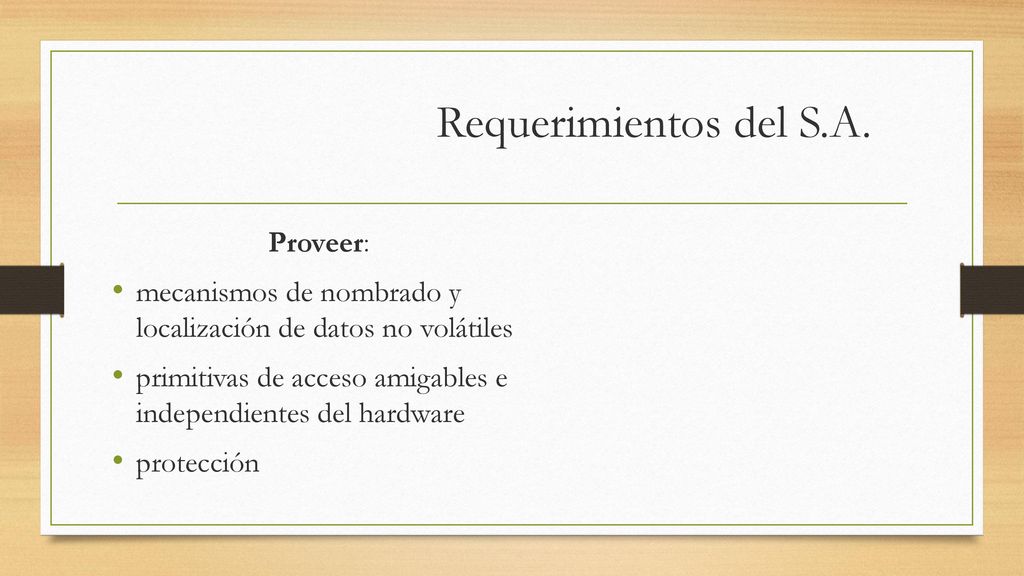

4 Requerimientos del S.A. Proveer:
mecanismos de nombrado y localización de datos no volátiles primitivas de acceso amigables e independientes del hardware protección

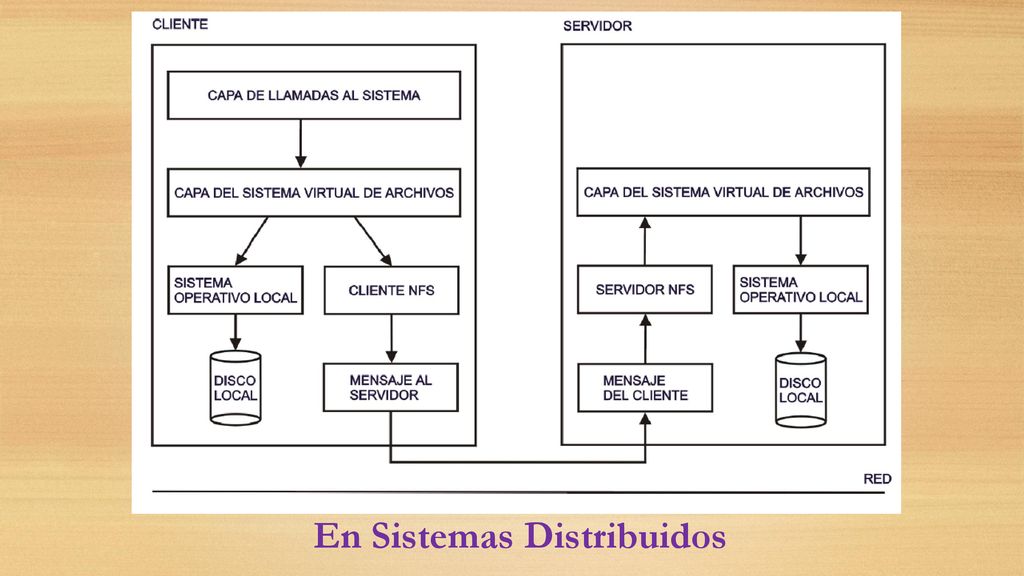

5 En Sistemas Distribuidos

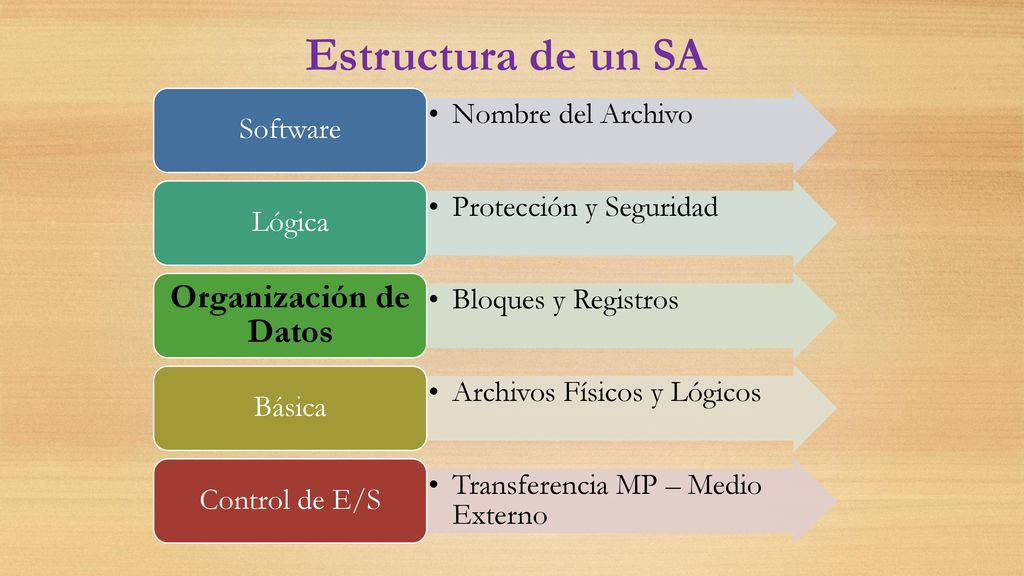

6 Estructura de un SA Organización de Datos Nombre del Archivo Software
Protección y Seguridad Lógica Bloques y Registros Organización de Datos Archivos Físicos y Lógicos Básica Transferencia MP – Medio Externo Control de E/S

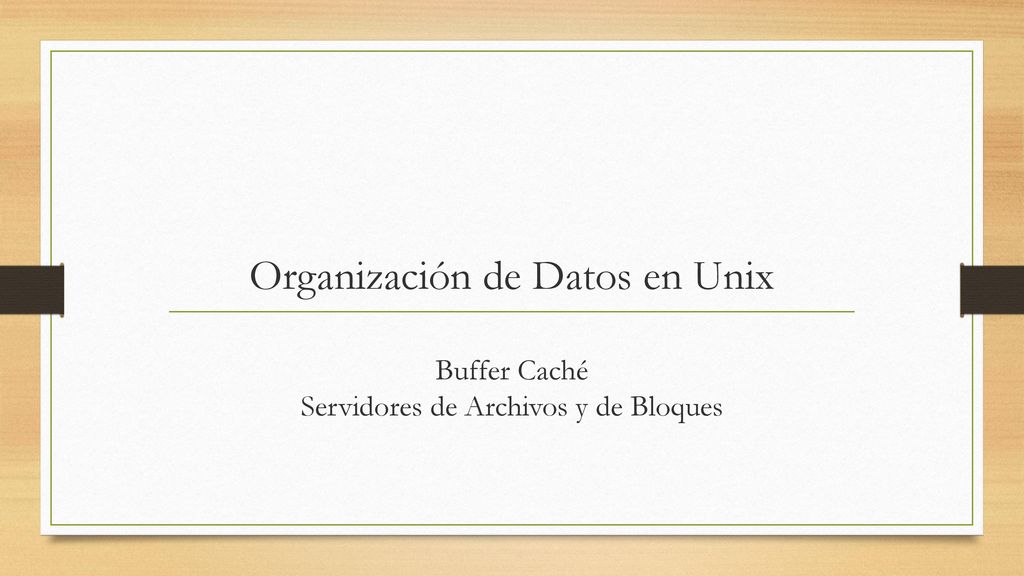

7 Organización de Datos en Unix Buffer Caché Servidores de Archivos y de Bloques

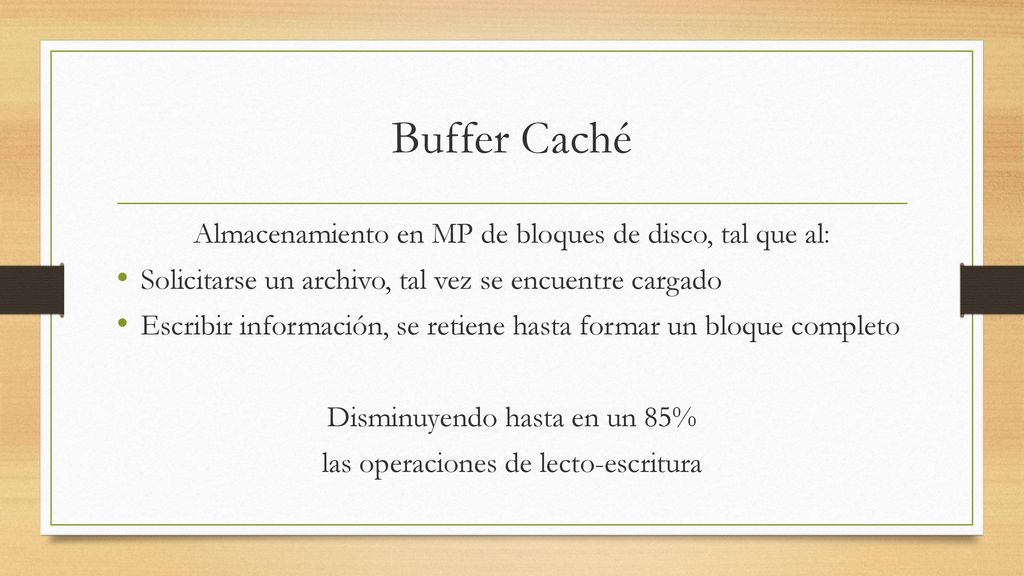

8 Buffer Caché Almacenamiento en MP de bloques de disco, tal que al:
Solicitarse un archivo, tal vez se encuentre cargado Escribir información, se retiene hasta formar un bloque completo Disminuyendo hasta en un 85% las operaciones de lecto-escritura

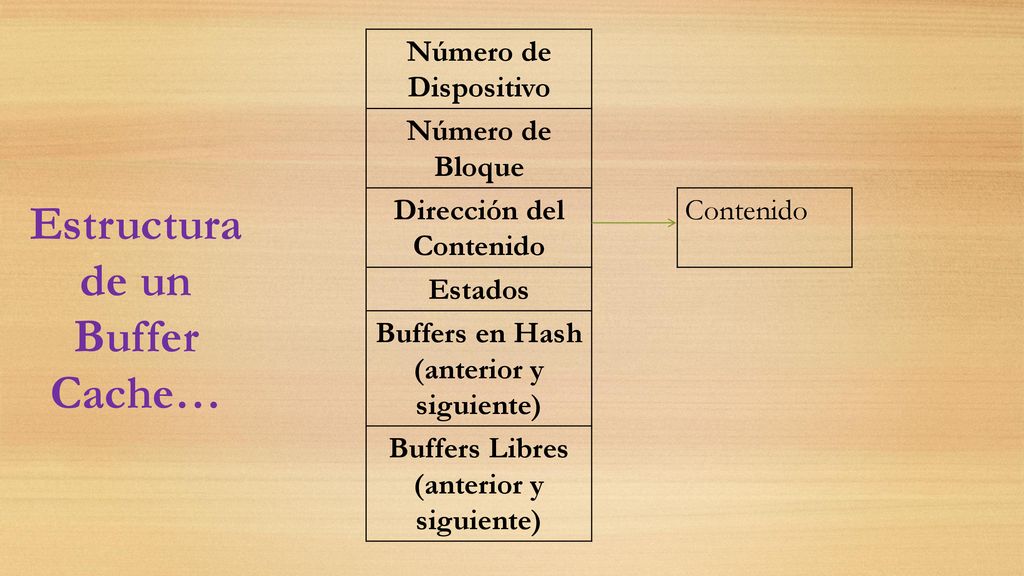

9 Estructura de un Buffer Cache…
Número de Dispositivo Número de Bloque Dirección del Contenido Contenido Estados Buffers en Hash (anterior y siguiente) Buffers Libres (anterior y siguiente) Estructura de un Buffer Cache…

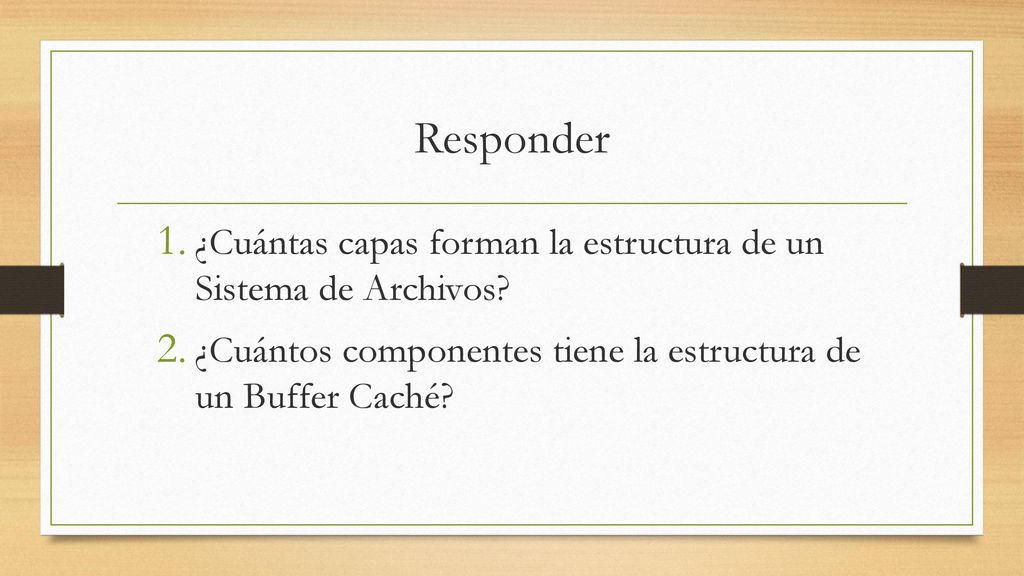

10 Responder ¿Cuántas capas forman la estructura de un Sistema de Archivos? ¿Cuántos componentes tiene la estructura de un Buffer Caché?

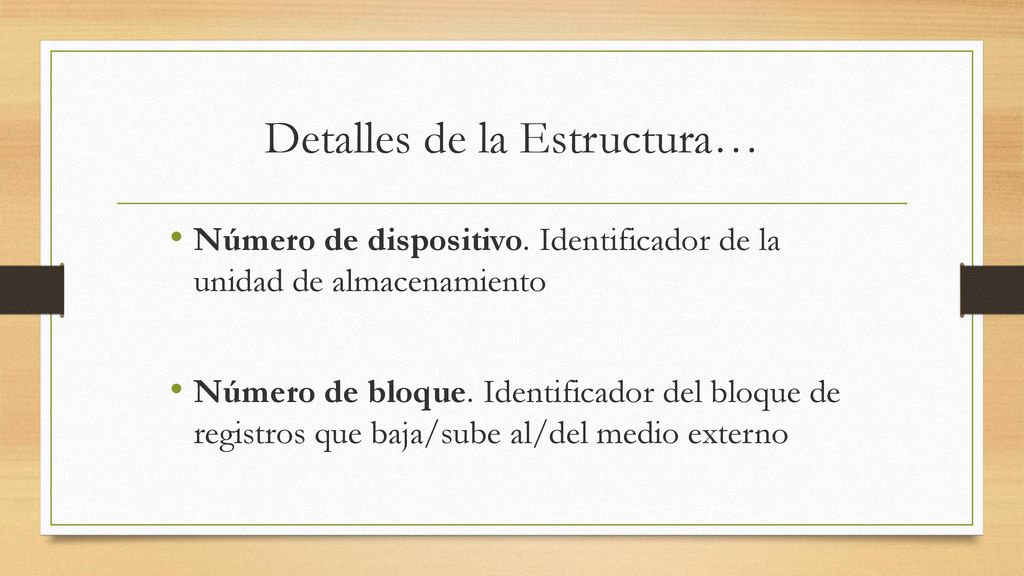

11 Detalles de la Estructura…
Número de dispositivo. Identificador de la unidad de almacenamiento Número de bloque. Identificador del bloque de registros que baja/sube al/del medio externo

12 …Detalles de la Estructura…
Dirección del contenido. Ubicación en otra zona de MP donde se encuentran los datos a procesar

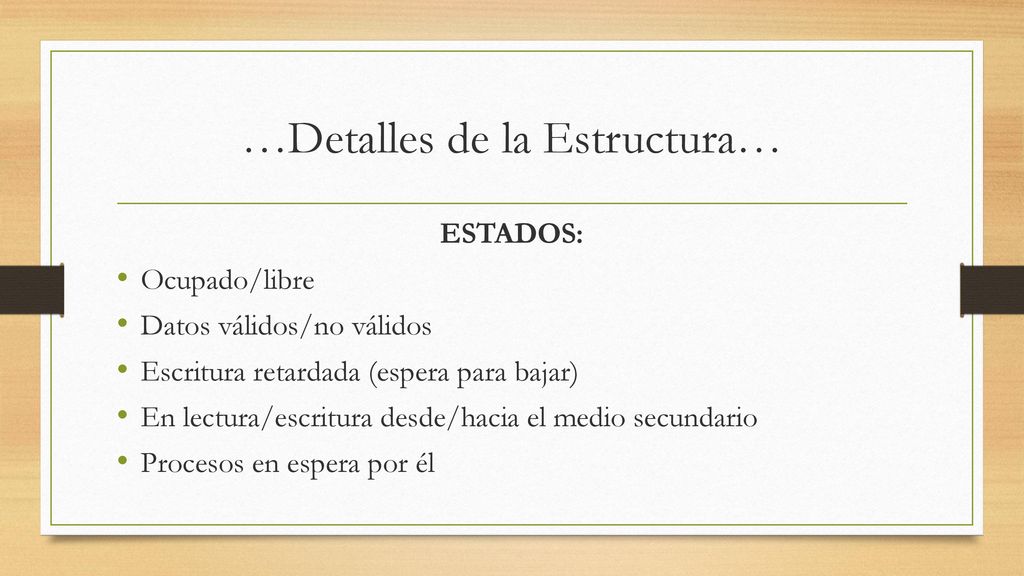

13 …Detalles de la Estructura…
ESTADOS: Ocupado/libre Datos válidos/no válidos Escritura retardada (espera para bajar) En lectura/escritura desde/hacia el medio secundario Procesos en espera por él

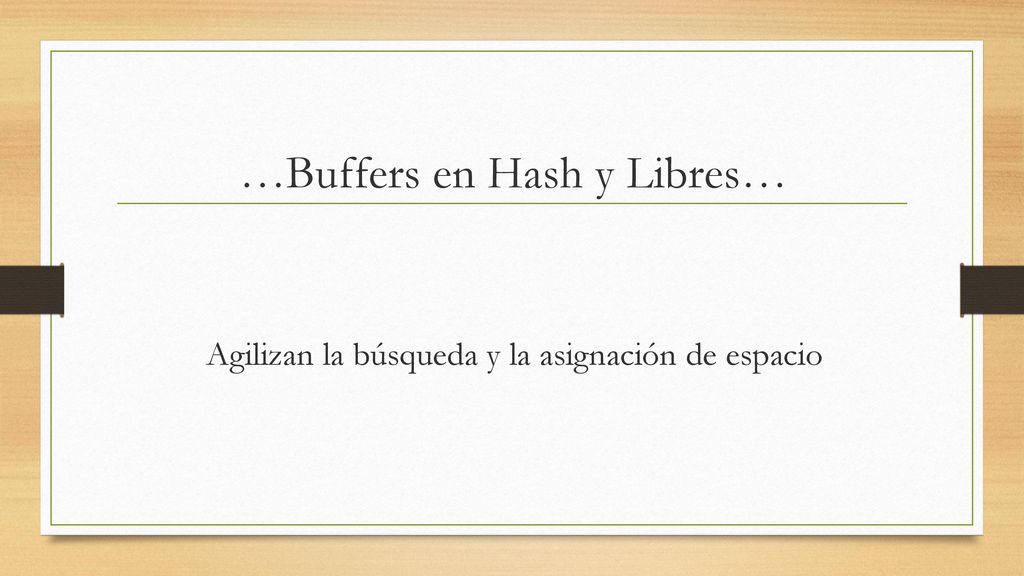

14 …Buffers en Hash y Libres…
Agilizan la búsqueda y la asignación de espacio

15 Lista enlazada de buffers utilizados por cada unidad de almacenamiento

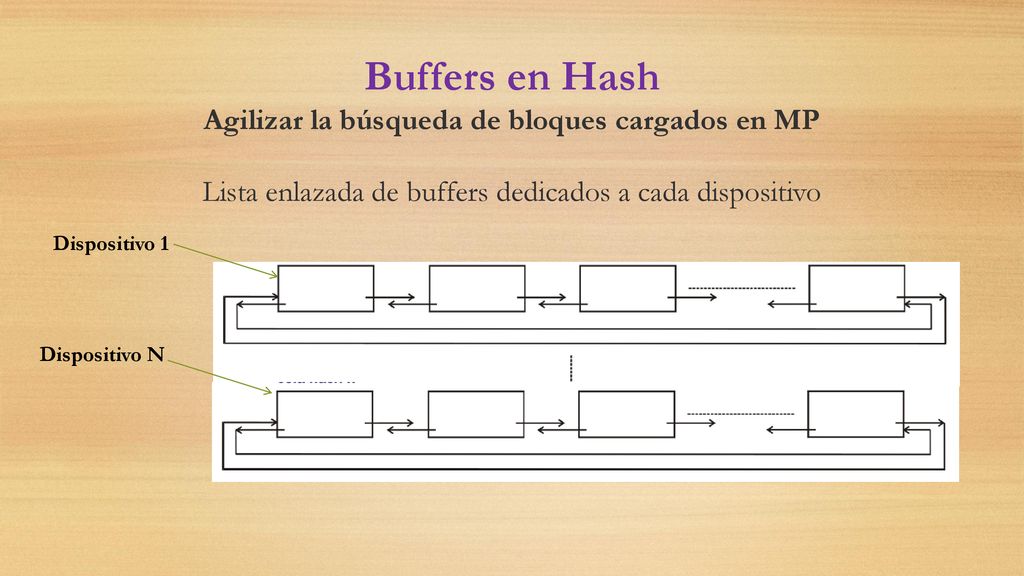

Buffers en Hash Agilizar la búsqueda de bloques cargados en MP Lista enlazada de buffers dedicados a cada dispositivo Dispositivo 1 Lista enlazada de buffers utilizados por cada unidad de almacenamiento Dispositivo N

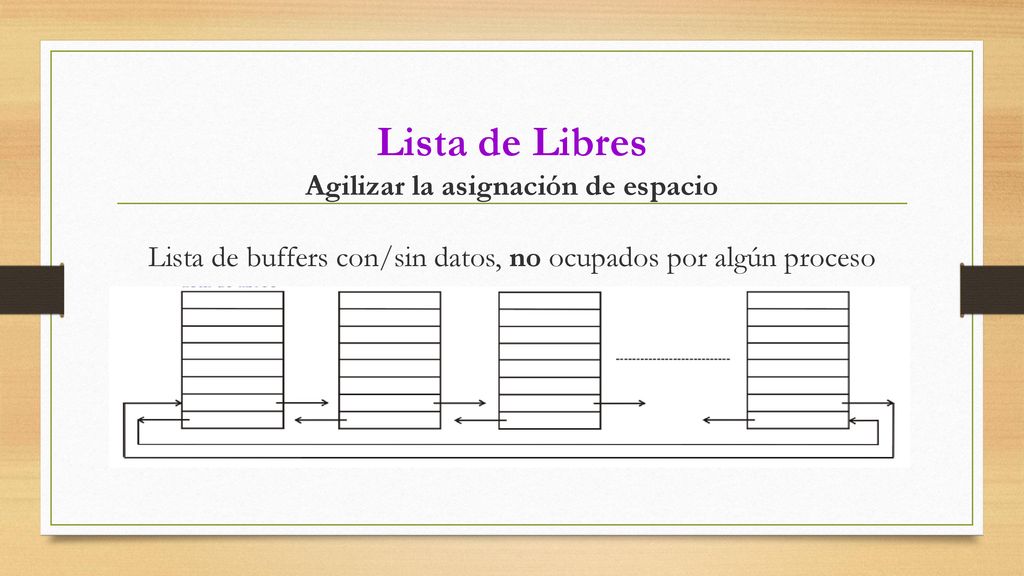

16 Lista de Libres Agilizar la asignación de espacio Lista de buffers con/sin datos, no ocupados por algún proceso

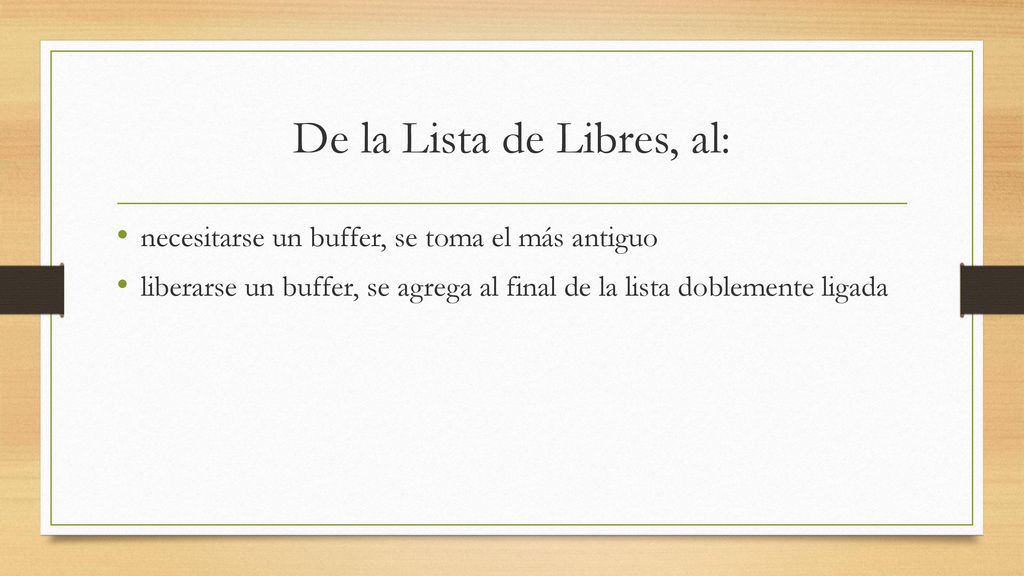

17 De la Lista de Libres, al:
necesitarse un buffer, se toma el más antiguo liberarse un buffer, se agrega al final de la lista doblemente ligada

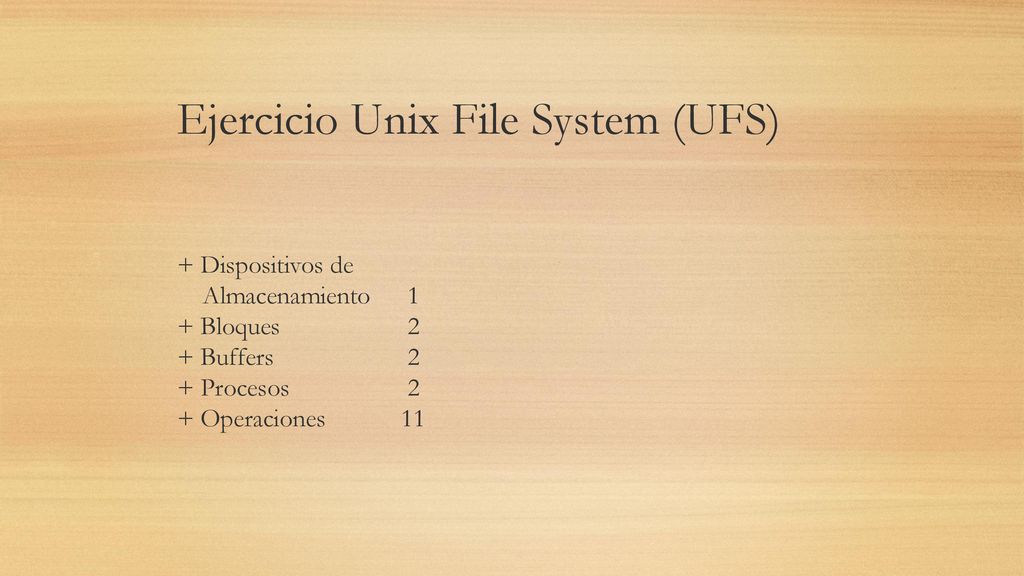

18 Ejercicio Unix File System (UFS) + Dispositivos de Almacenamiento
Ejercicio Unix File System (UFS) + Dispositivos de Almacenamiento 1 + Bloques Buffers Procesos Operaciones

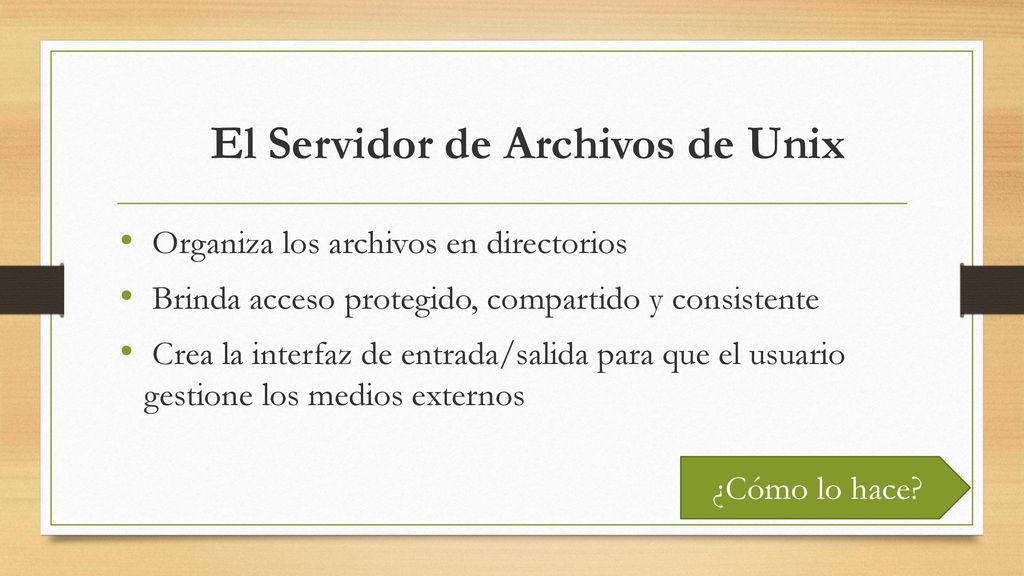

19 El Servidor de Archivos de Unix
Organiza los archivos en directorios Brinda acceso protegido, compartido y consistente Crea la interfaz de entrada/salida para que el usuario gestione los medios externos ¿Cómo lo hace?

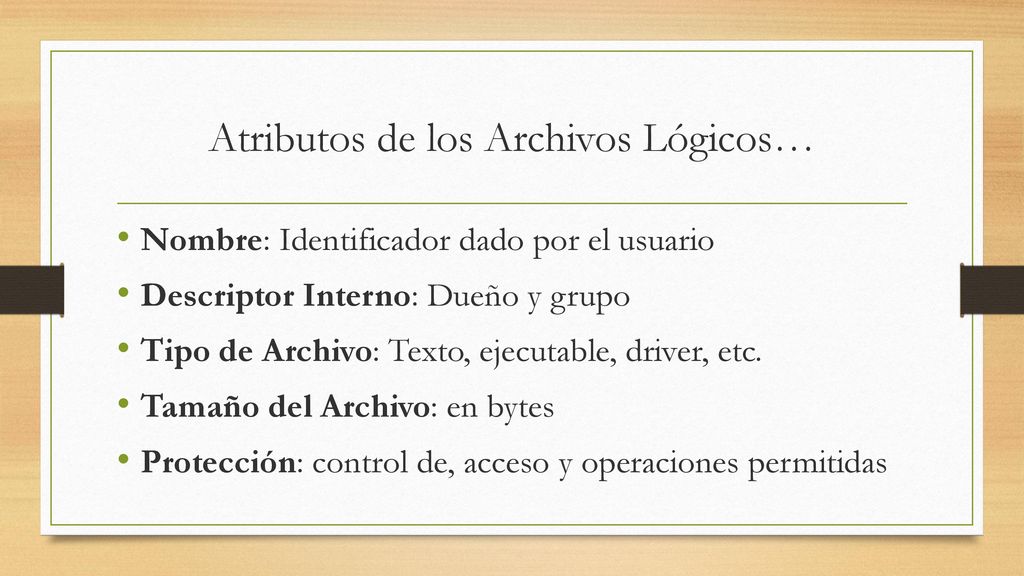

20 Atributos de los Archivos Lógicos…
Nombre: Identificador dado por el usuario Descriptor Interno: Dueño y grupo Tipo de Archivo: Texto, ejecutable, driver, etc. Tamaño del Archivo: en bytes Protección: control de, acceso y operaciones permitidas

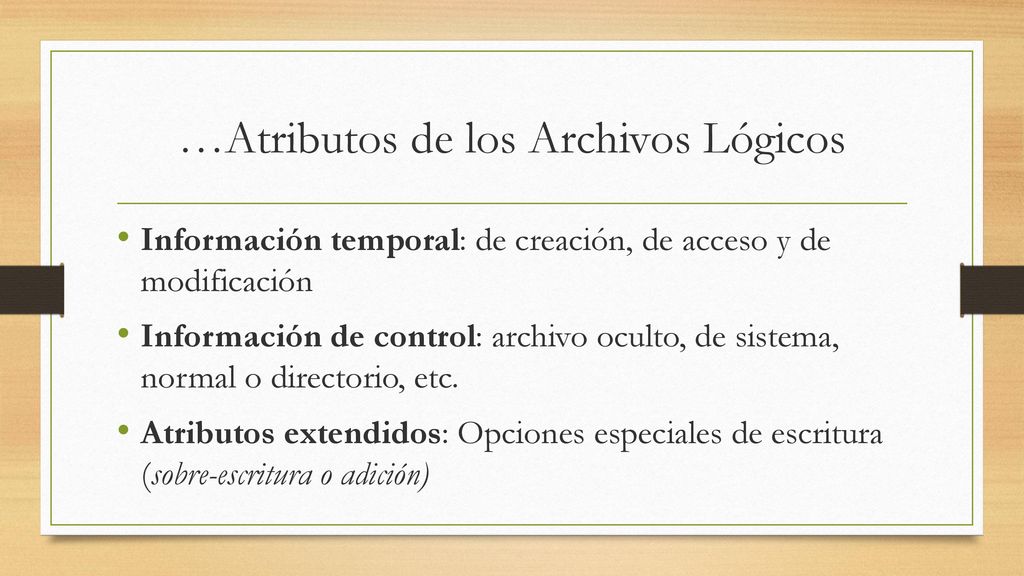

21 …Atributos de los Archivos Lógicos
Información temporal: de creación, de acceso y de modificación Información de control: archivo oculto, de sistema, normal o directorio, etc. Atributos extendidos: Opciones especiales de escritura (sobre-escritura o adición)

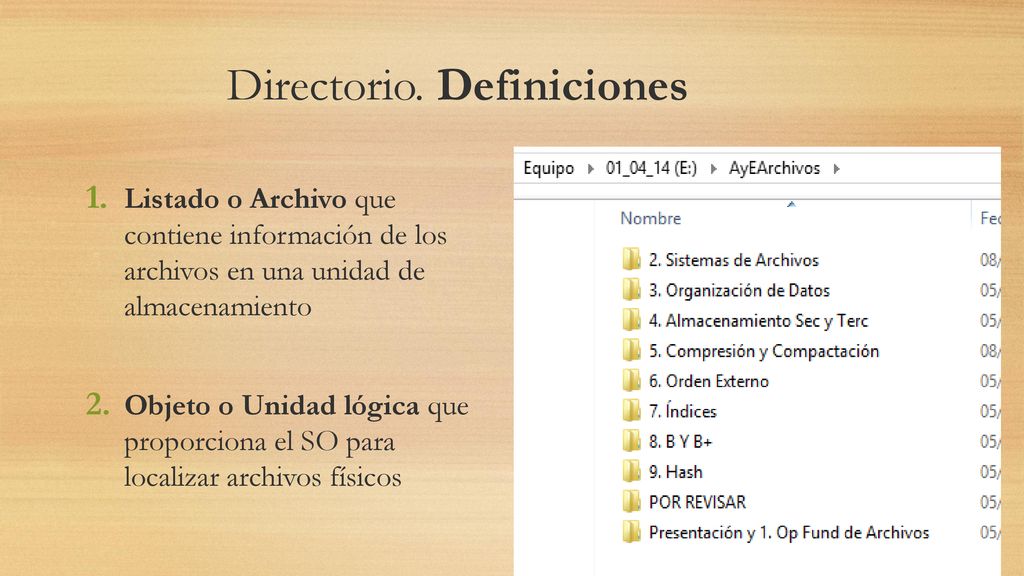

22 Directorio. Definiciones
Listado o Archivo que contiene información de los archivos en una unidad de almacenamiento Objeto o Unidad lógica que proporciona el SO para localizar archivos físicos

23 En cualquier S.O. Al crear un archivo nuevo:
¿Se asigna de una sola vez el máximo espacio que necesita? ¿Cuánto espacio asignarle? ¿En qué tipo de tabla (o estructura de datos) se guardará constancia de las secciones asignadas a un archivo?

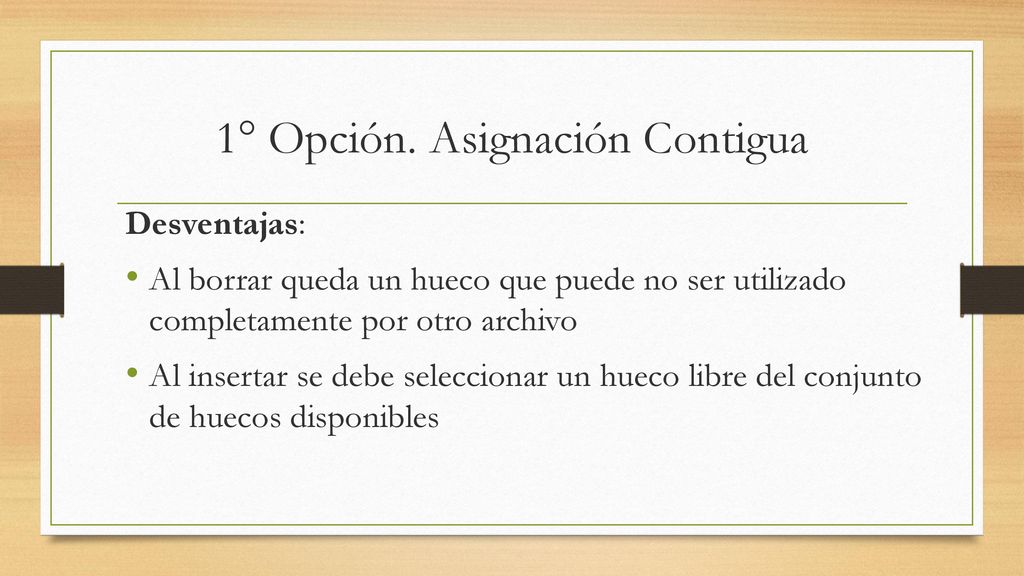

24 1° Opción. Asignación Contigua
Desventajas: Al borrar queda un hueco que puede no ser utilizado completamente por otro archivo Al insertar se debe seleccionar un hueco libre del conjunto de huecos disponibles

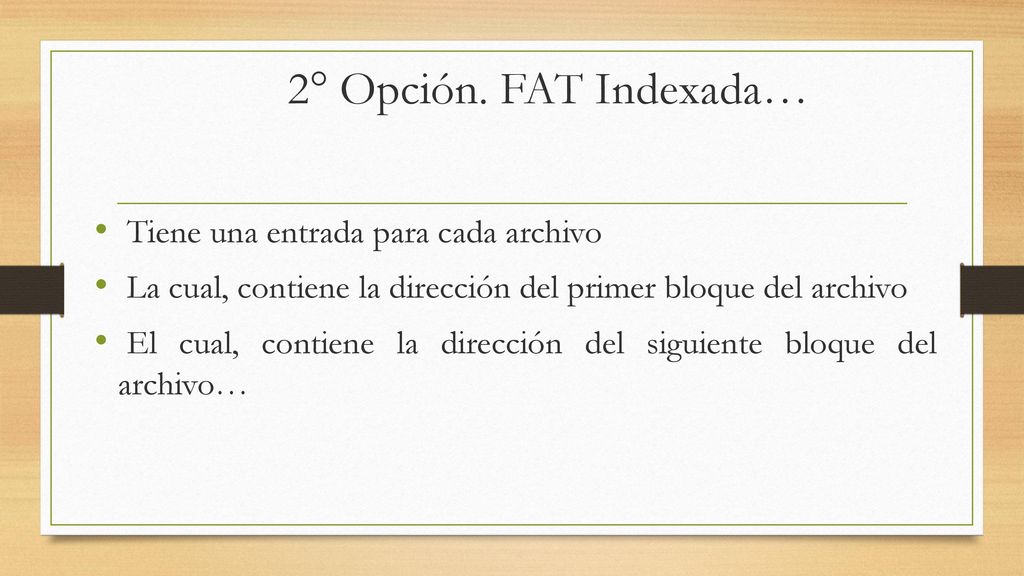

25 2° Opción. FAT Indexada… Tiene una entrada para cada archivo
La cual, contiene la dirección del primer bloque del archivo El cual, contiene la dirección del siguiente bloque del archivo…

26 DESVENTAJA. Difícil acceso, por seguir enlaces en sectores dispersos

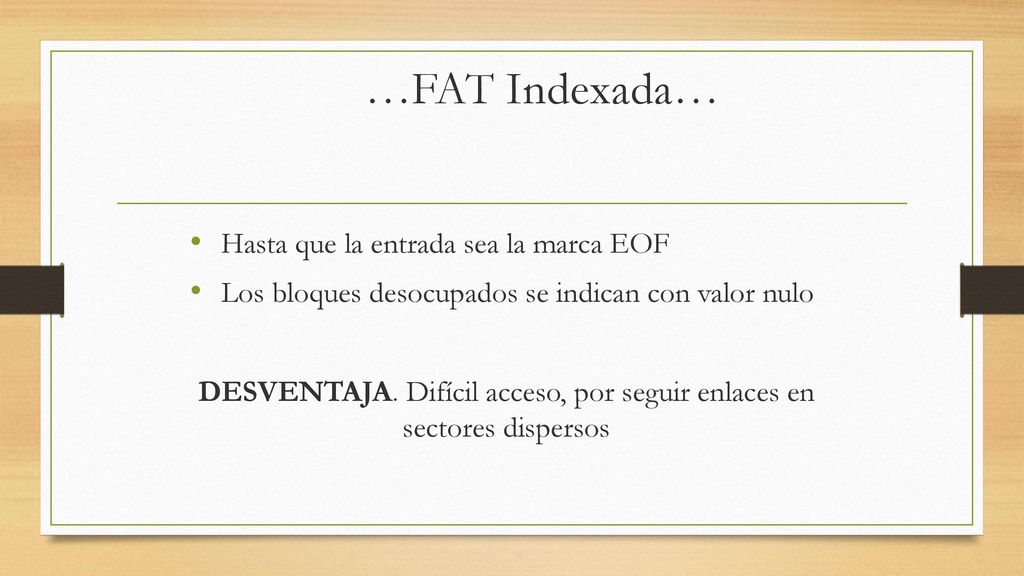

…FAT Indexada… Hasta que la entrada sea la marca EOF Los bloques desocupados se indican con valor nulo DESVENTAJA. Difícil acceso, por seguir enlaces en sectores dispersos

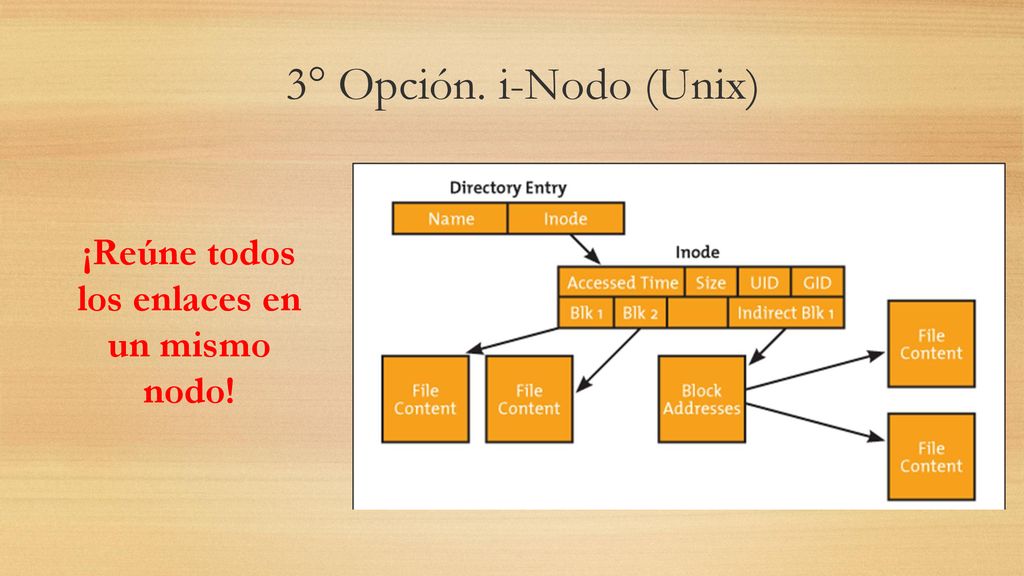

27 ¡Reúne todos los enlaces en un mismo nodo!
3° Opción. i-Nodo (Unix) ¡Reúne todos los enlaces en un mismo nodo! UID/GID. ID de usuario/grupo

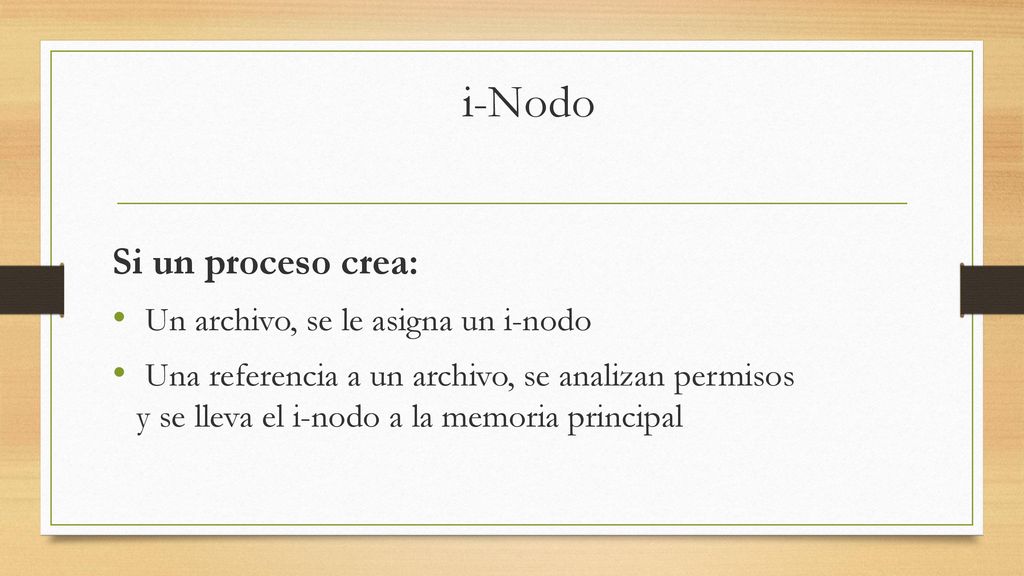

28 i-Nodo Si un proceso crea: Un archivo, se le asigna un i-nodo
Una referencia a un archivo, se analizan permisos y se lleva el i-nodo a la memoria principal

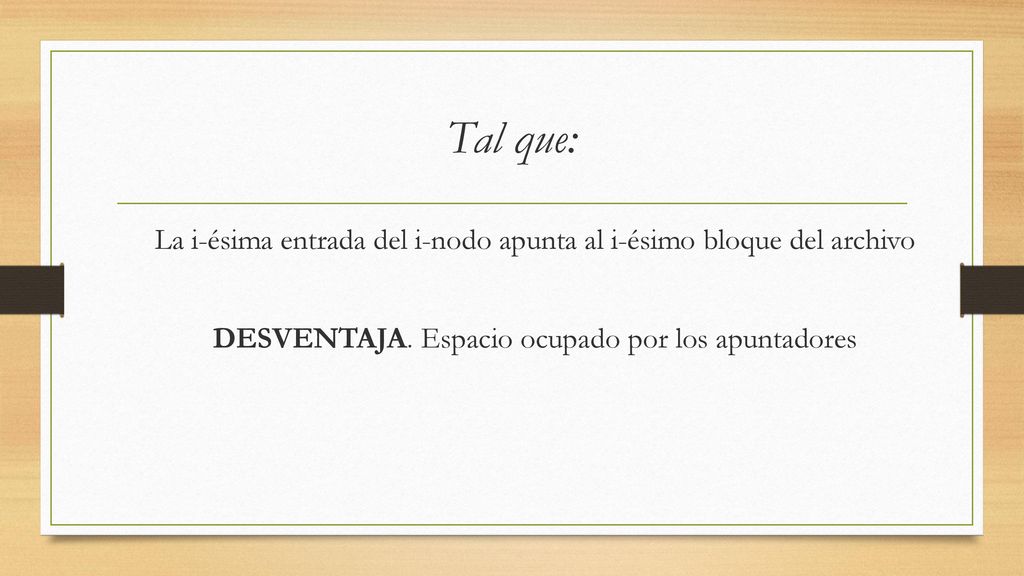

29 Tal que: La i-ésima entrada del i-nodo apunta al i-ésimo bloque del archivo DESVENTAJA. Espacio ocupado por los apuntadores

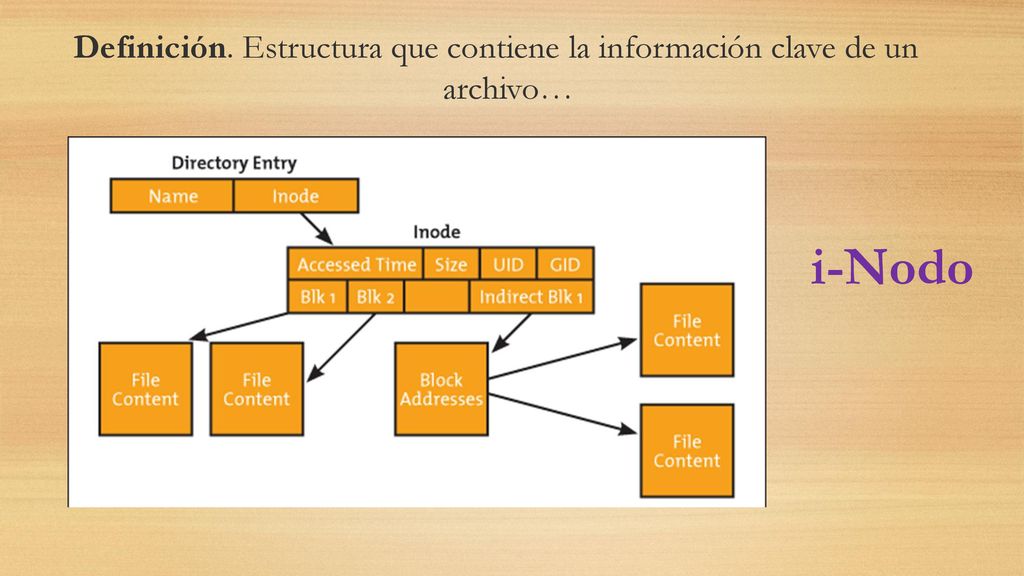

30 Definición. Estructura que contiene la información clave de un archivo…
i-Nodo

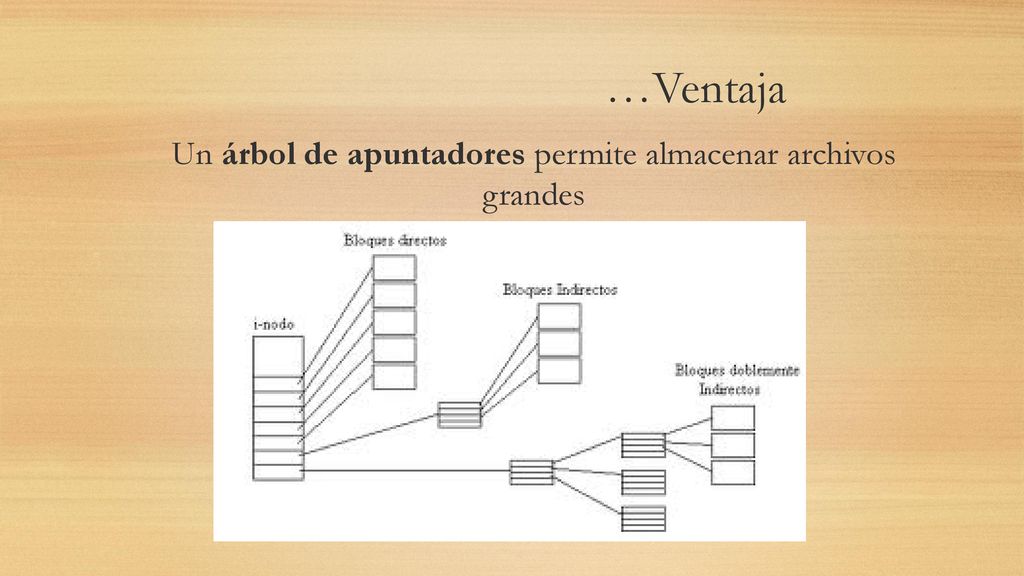

31 Un árbol de apuntadores permite almacenar archivos grandes
…Ventaja Un árbol de apuntadores permite almacenar archivos grandes

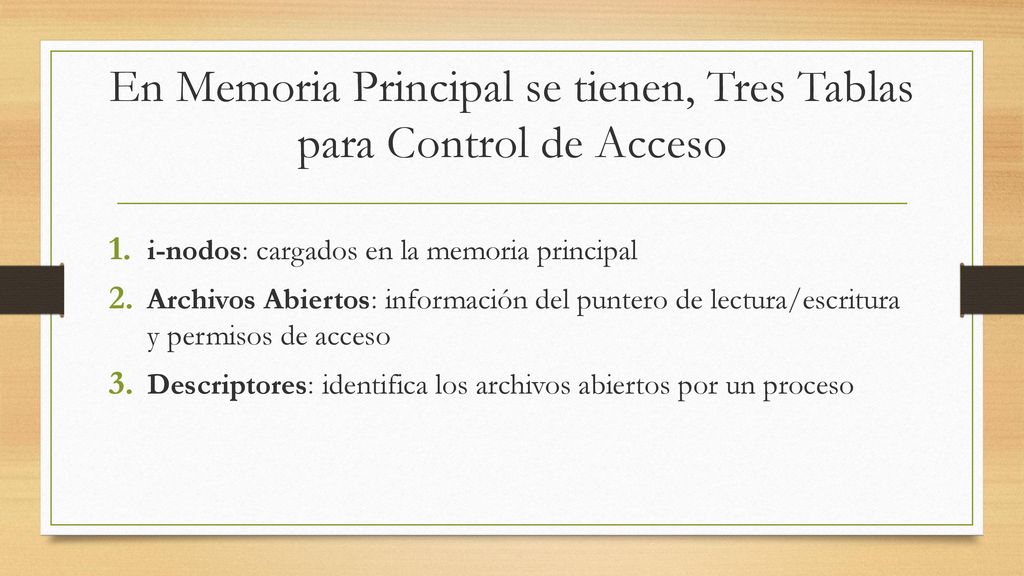

32 En Memoria Principal se tienen, Tres Tablas para Control de Acceso
i-nodos: cargados en la memoria principal Archivos Abiertos: información del puntero de lectura/escritura y permisos de acceso Descriptores: identifica los archivos abiertos por un proceso 1 y 2 son globales, 3 es local a cada proceso

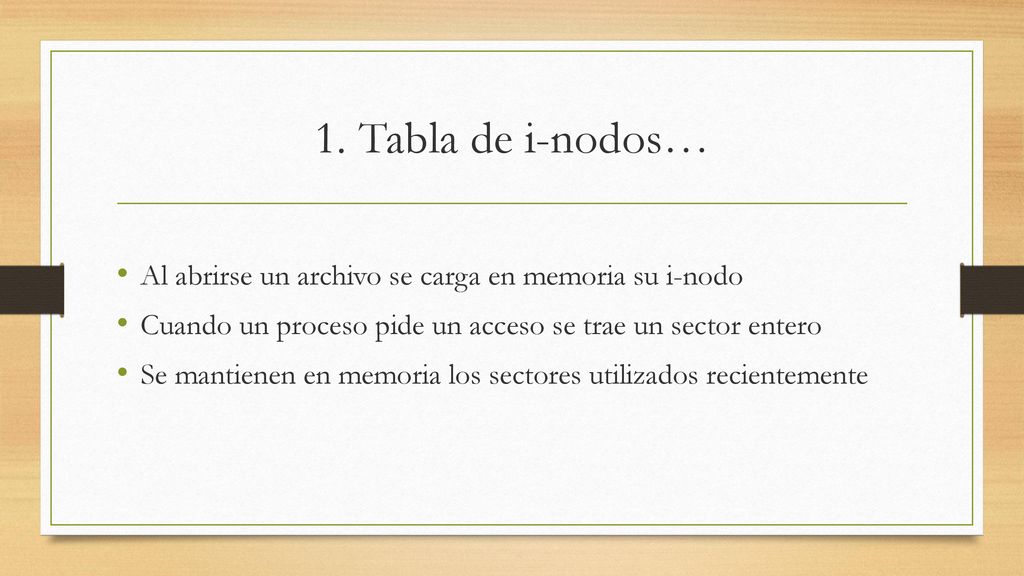

33 1. Tabla de i-nodos… Al abrirse un archivo se carga en memoria su i-nodo Cuando un proceso pide un acceso se trae un sector entero Se mantienen en memoria los sectores utilizados recientemente

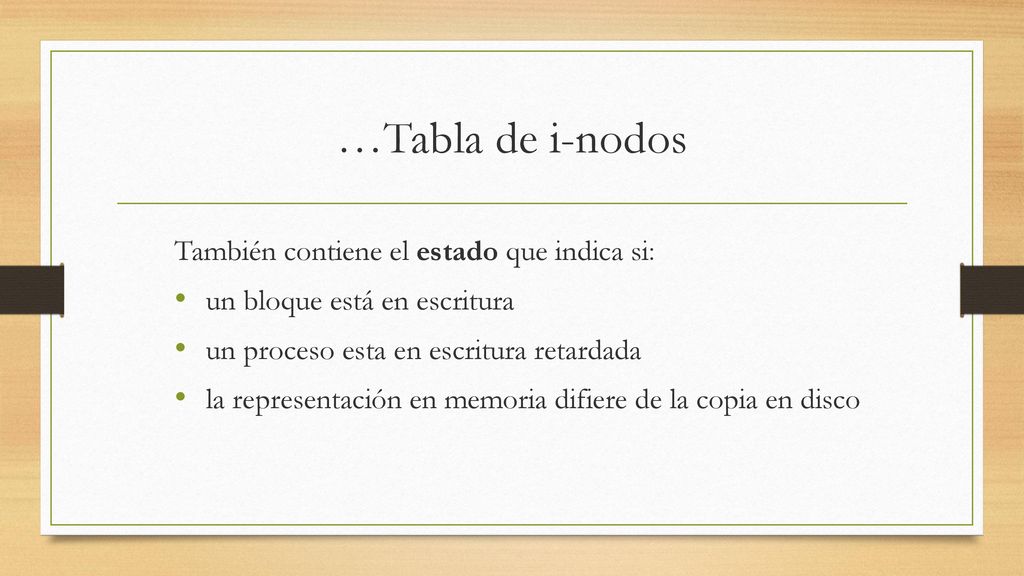

34 …Tabla de i-nodos También contiene el estado que indica si:
un bloque está en escritura un proceso esta en escritura retardada la representación en memoria difiere de la copia en disco

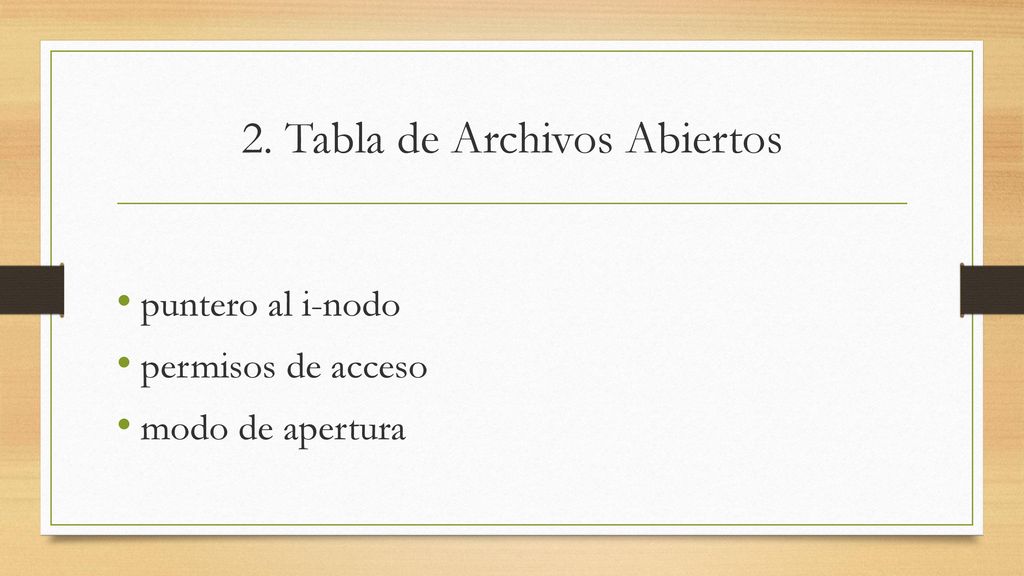

35 2. Tabla de Archivos Abiertos
puntero al i-nodo permisos de acceso modo de apertura

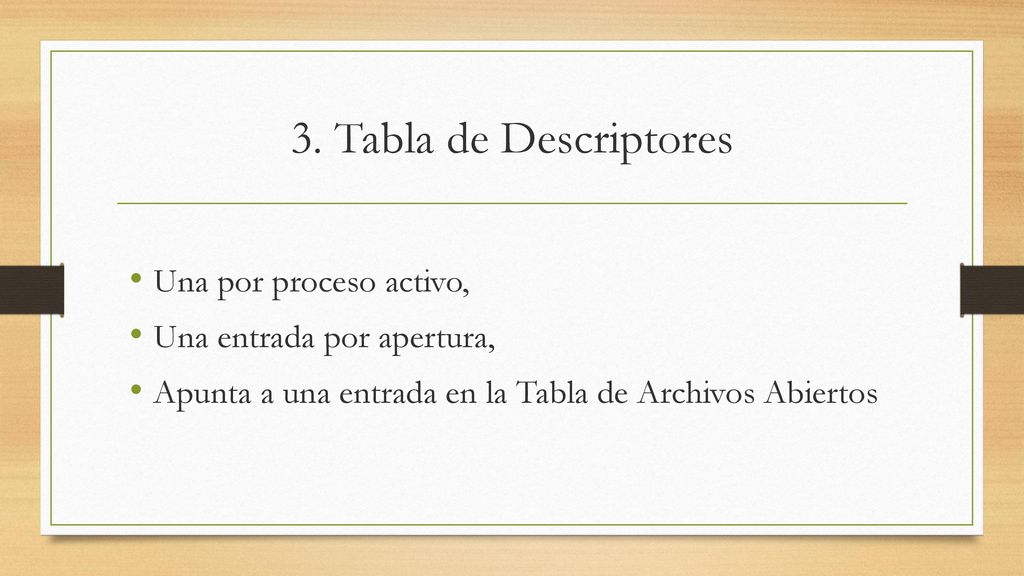

36 3. Tabla de Descriptores Una por proceso activo,
Una entrada por apertura, Apunta a una entrada en la Tabla de Archivos Abiertos

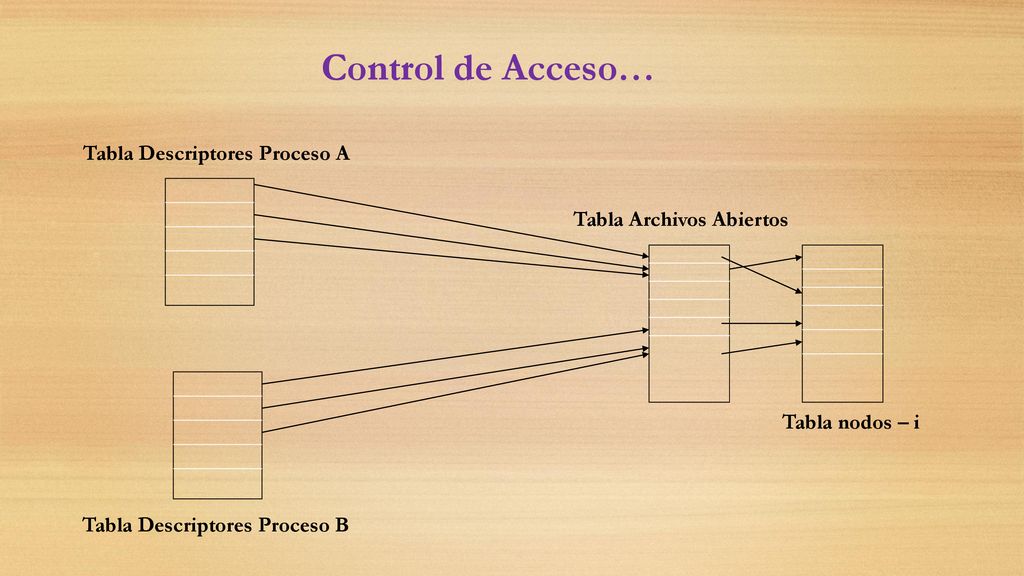

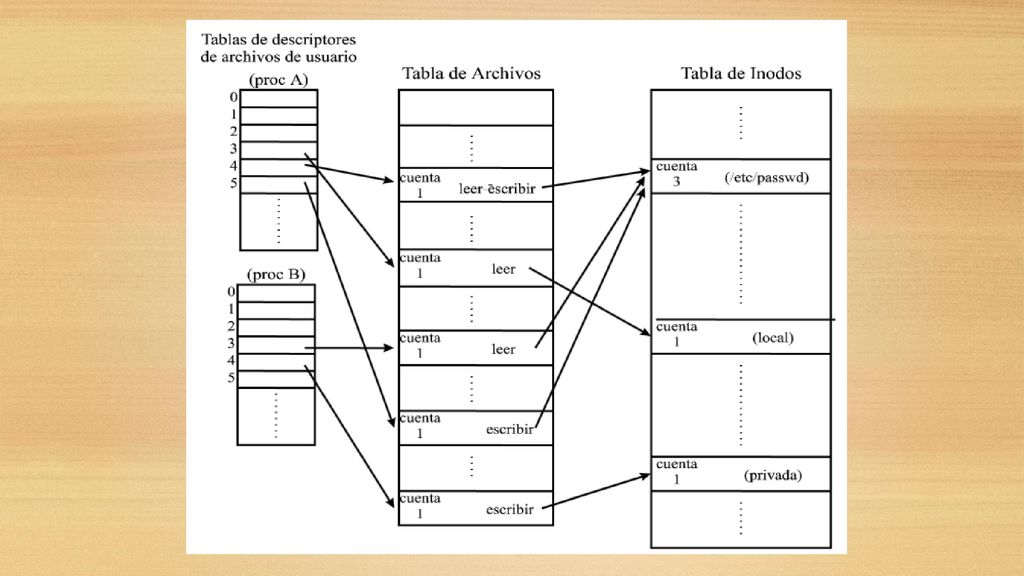

37 Control de Acceso… Tabla Descriptores Proceso A
Tabla Archivos Abiertos Tabla nodos – i Tabla Descriptores Proceso B

38

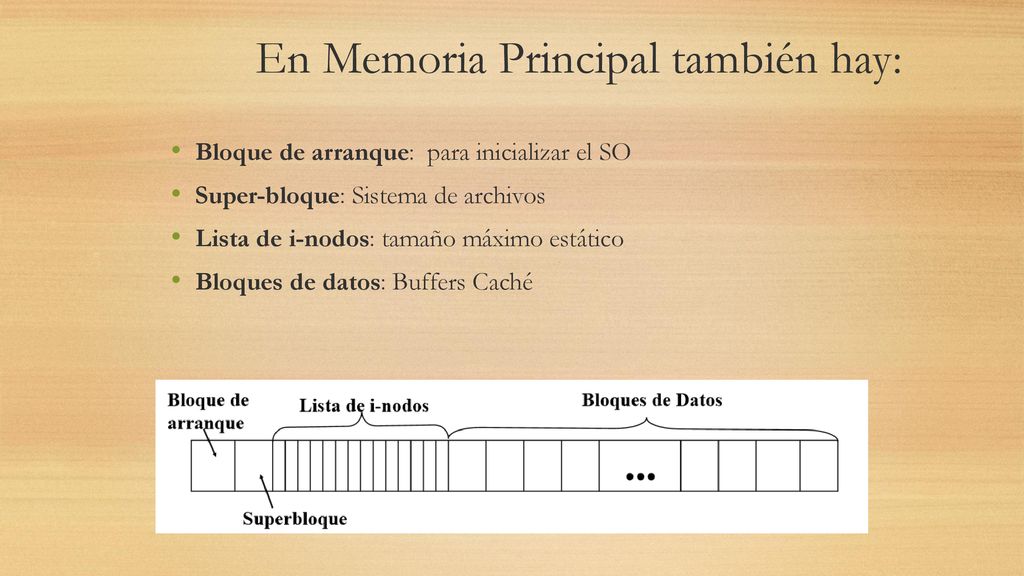

39 En Memoria Principal también hay:
Bloque de arranque: para inicializar el SO Super-bloque: Sistema de archivos Lista de i-nodos: tamaño máximo estático Bloques de datos: Buffers Caché

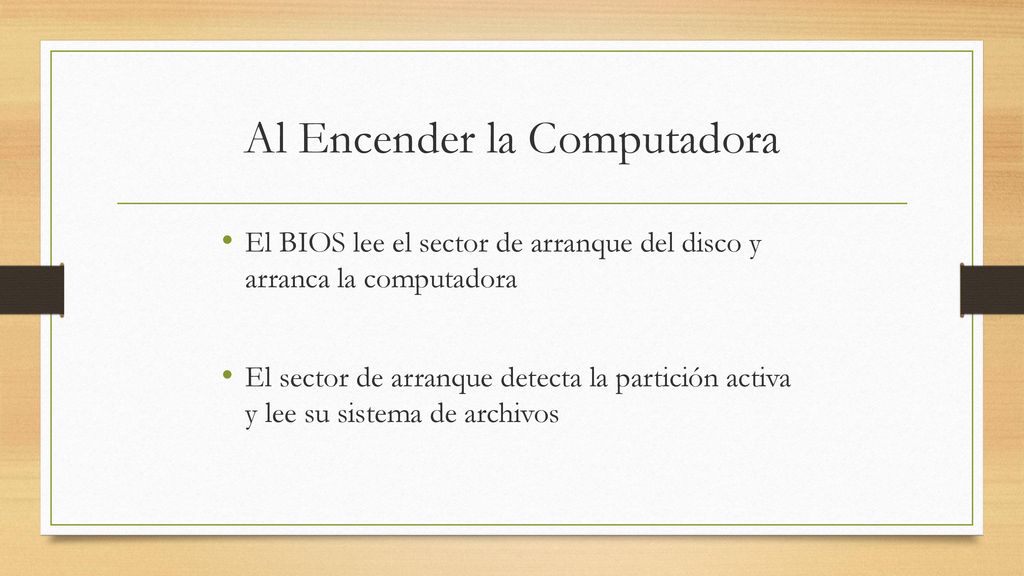

40 Al Encender la Computadora
El BIOS lee el sector de arranque del disco y arranca la computadora El sector de arranque detecta la partición activa y lee su sistema de archivos

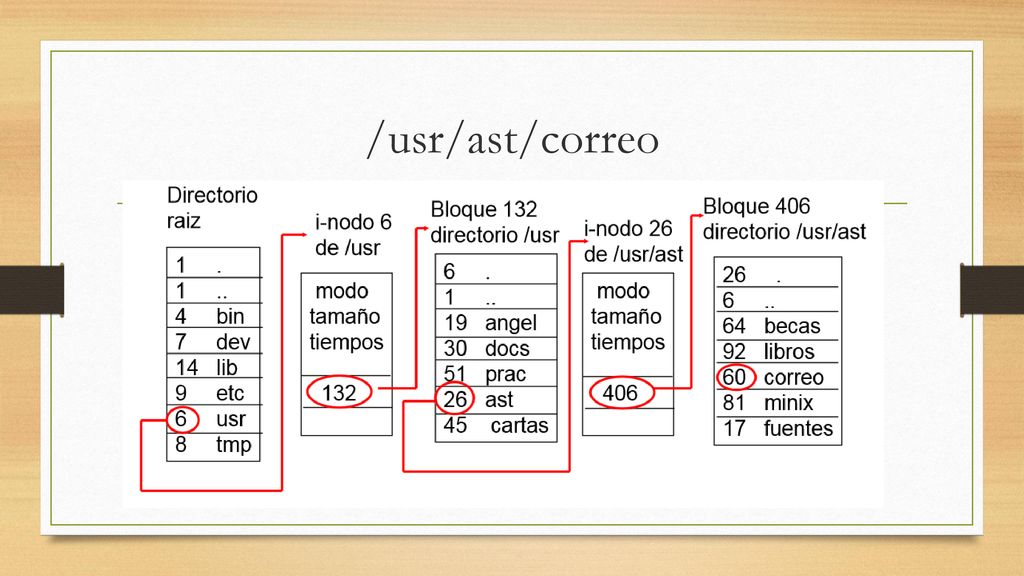

41 /usr/ast/correo

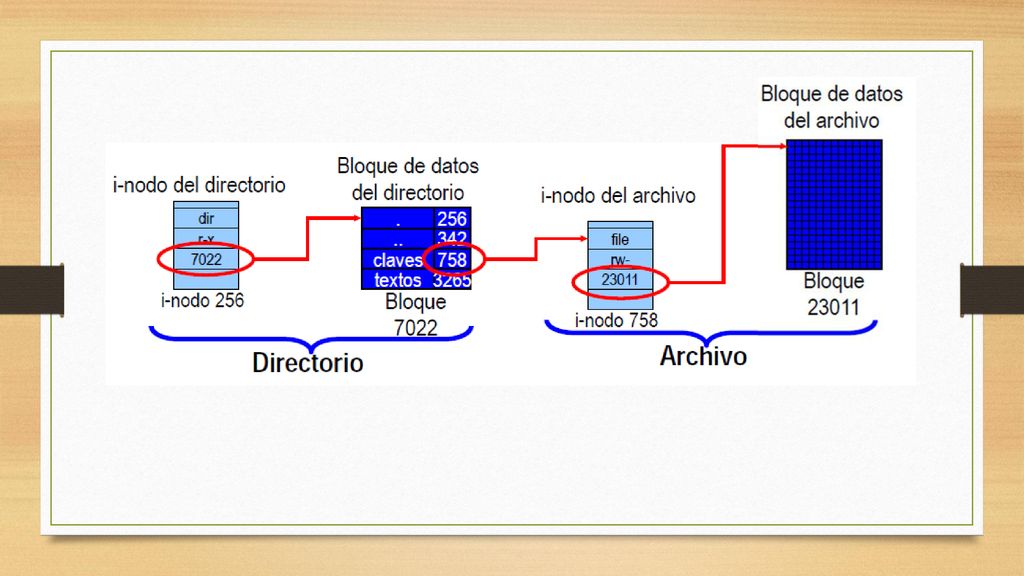

42

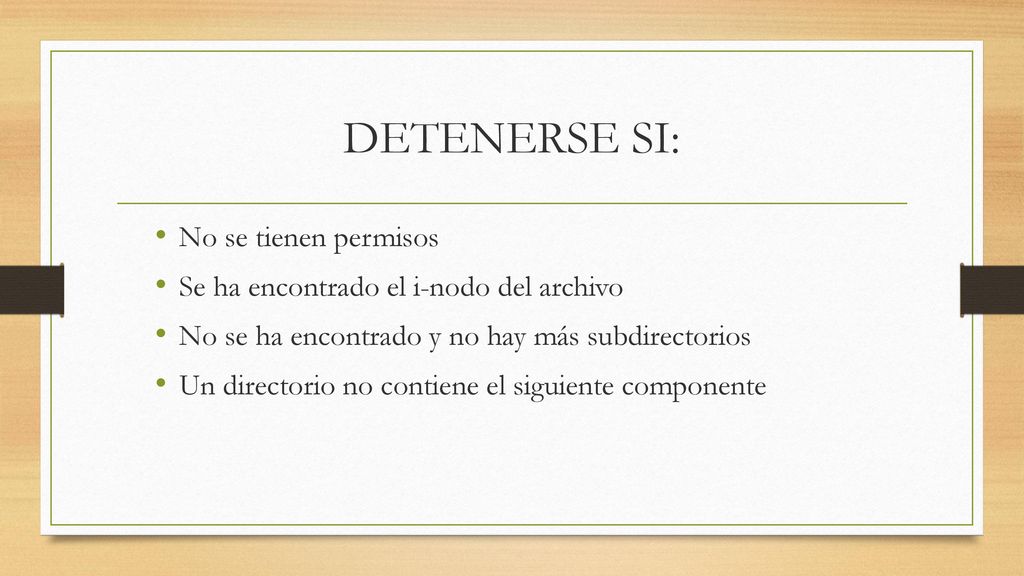

43 DETENERSE SI: No se tienen permisos
Se ha encontrado el i-nodo del archivo No se ha encontrado y no hay más subdirectorios Un directorio no contiene el siguiente componente

44 Organización de Datos en Windows
FAT más NTFS (hasta 7) Cliente/ servidor Cómputo paralelo Aplicaciones de redes para grandes sistemas corporativos

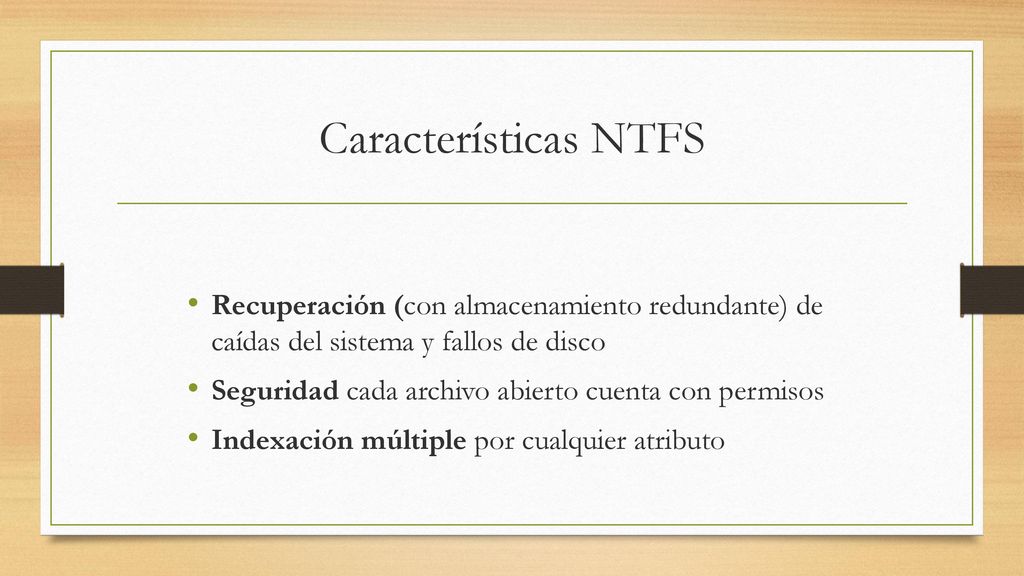

45 Características NTFS Recuperación (con almacenamiento redundante) de caídas del sistema y fallos de disco Seguridad cada archivo abierto cuenta con permisos Indexación múltiple por cualquier atributo

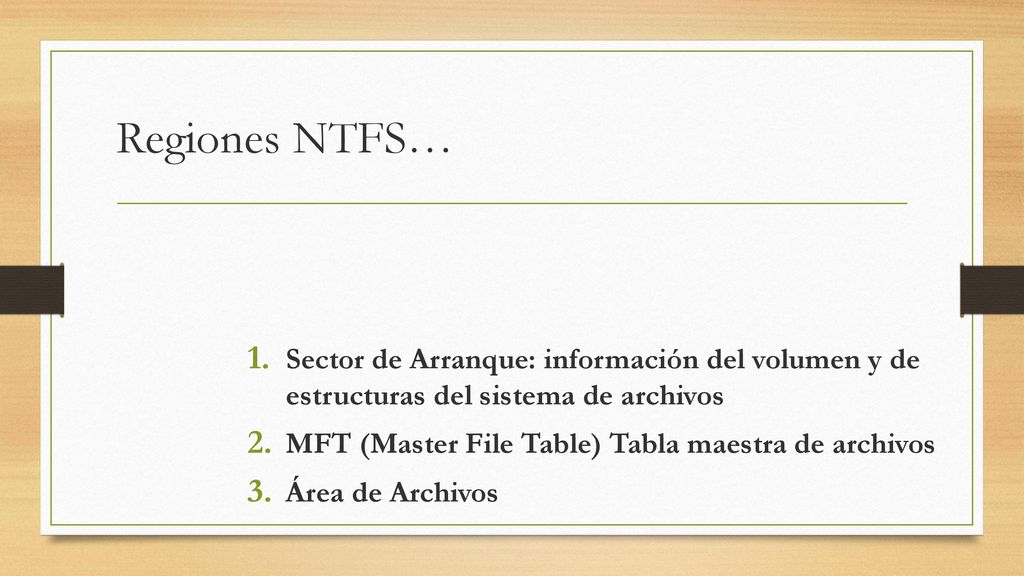

46 Regiones NTFS… Sector de Arranque: información del volumen y de estructuras del sistema de archivos MFT (Master File Table) Tabla maestra de archivos Área de Archivos

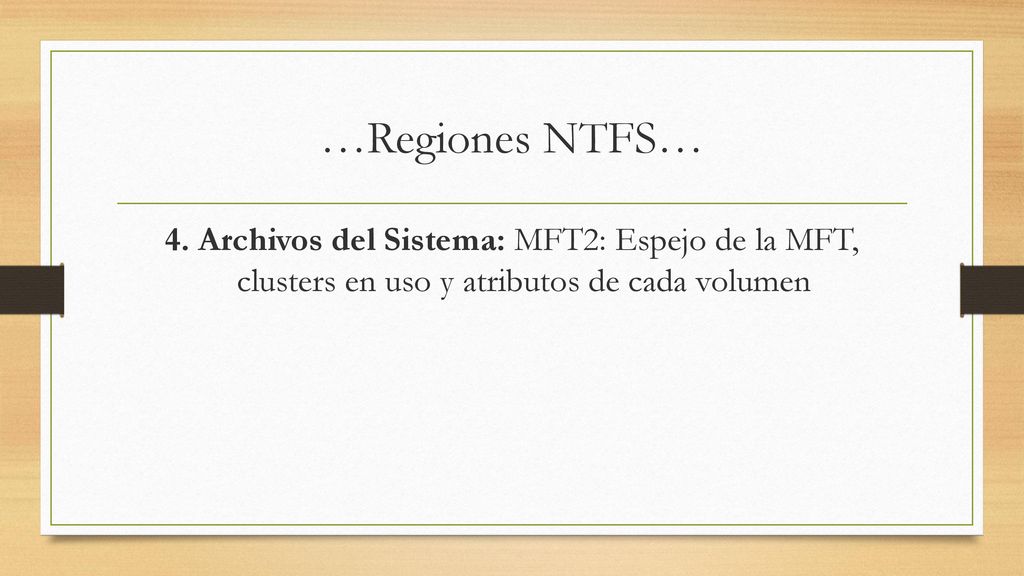

47 …Regiones NTFS… 4. Archivos del Sistema: MFT2: Espejo de la MFT, clusters en uso y atributos de cada volumen

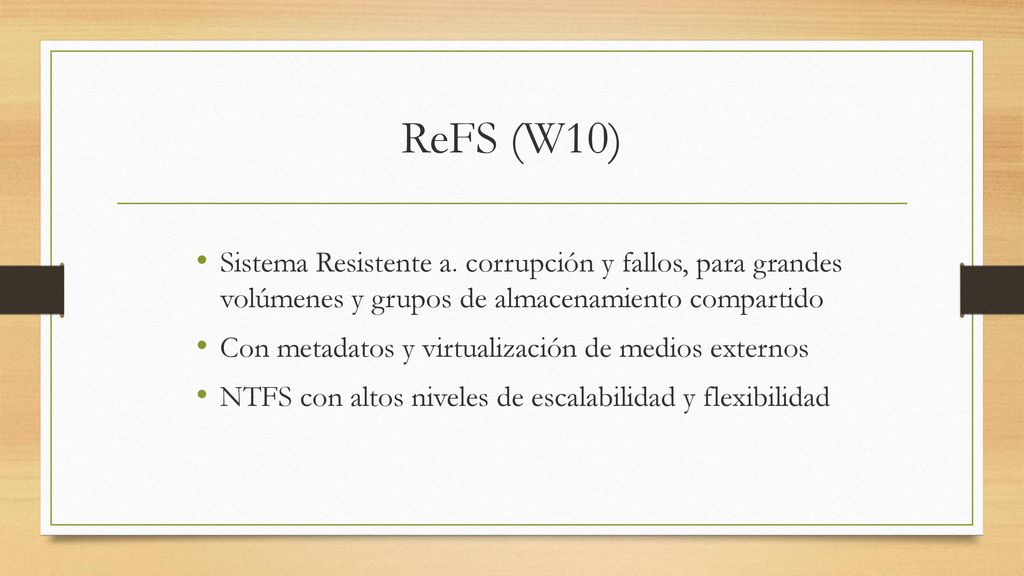

48 ReFS (W10) Sistema Resistente a. corrupción y fallos, para grandes volúmenes y grupos de almacenamiento compartido Con metadatos y virtualización de medios externos NTFS con altos niveles de escalabilidad y flexibilidad
