1 Cátedra Puertos y Vías Navegables Trabajo Practico N° 2 TABLESTACADOS CON ANCLAJES Año 2018

2 Objetivo: Efectuar un anteproyecto de un frente de atraque con un tablestacado metálico con anclajes. Obtener dimensiones, efectuar planos y cómputo y presupuesto de acuerdo a datos suministrados.

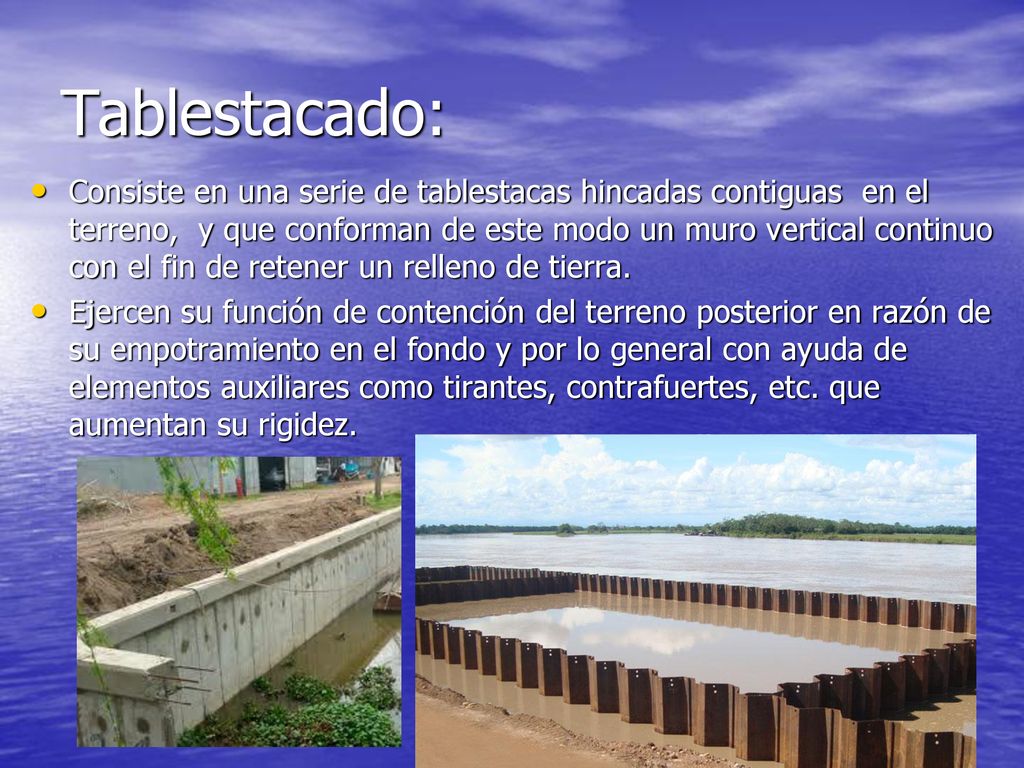

3 Tablestacado: Consiste en una serie de tablestacas hincadas contiguas en el terreno, y que conforman de este modo un muro vertical continuo con el fin de retener un relleno de tierra. Ejercen su función de contención del terreno posterior en razón de su empotramiento en el fondo y por lo general con ayuda de elementos auxiliares como tirantes, contrafuertes, etc. que aumentan su rigidez.

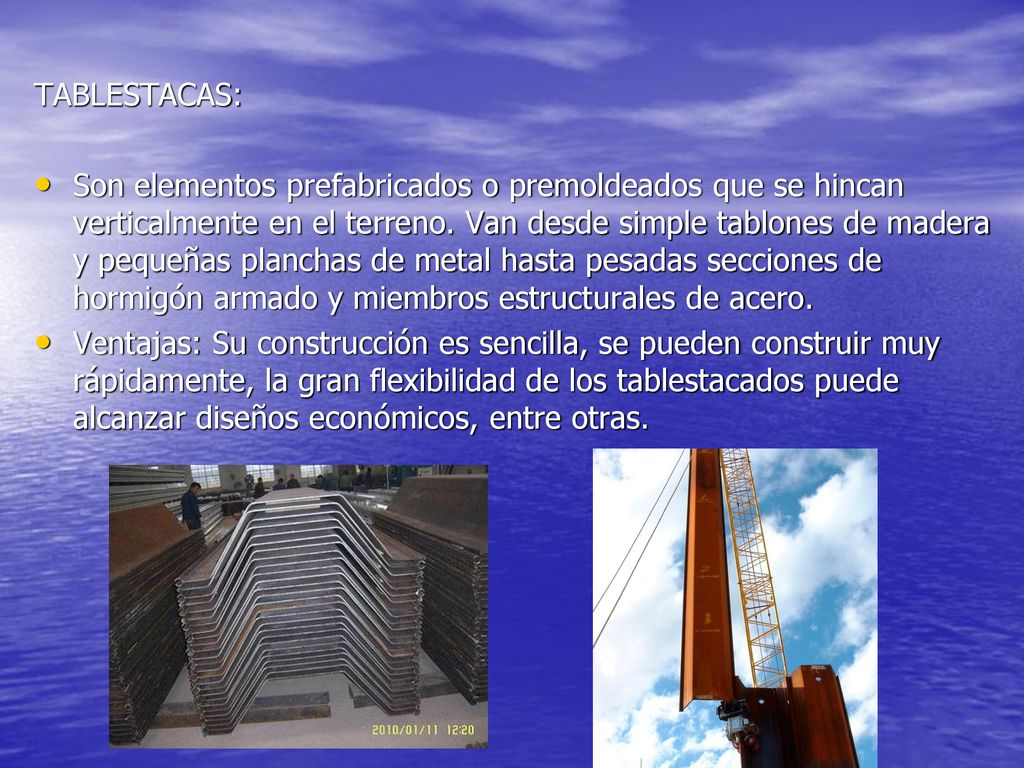

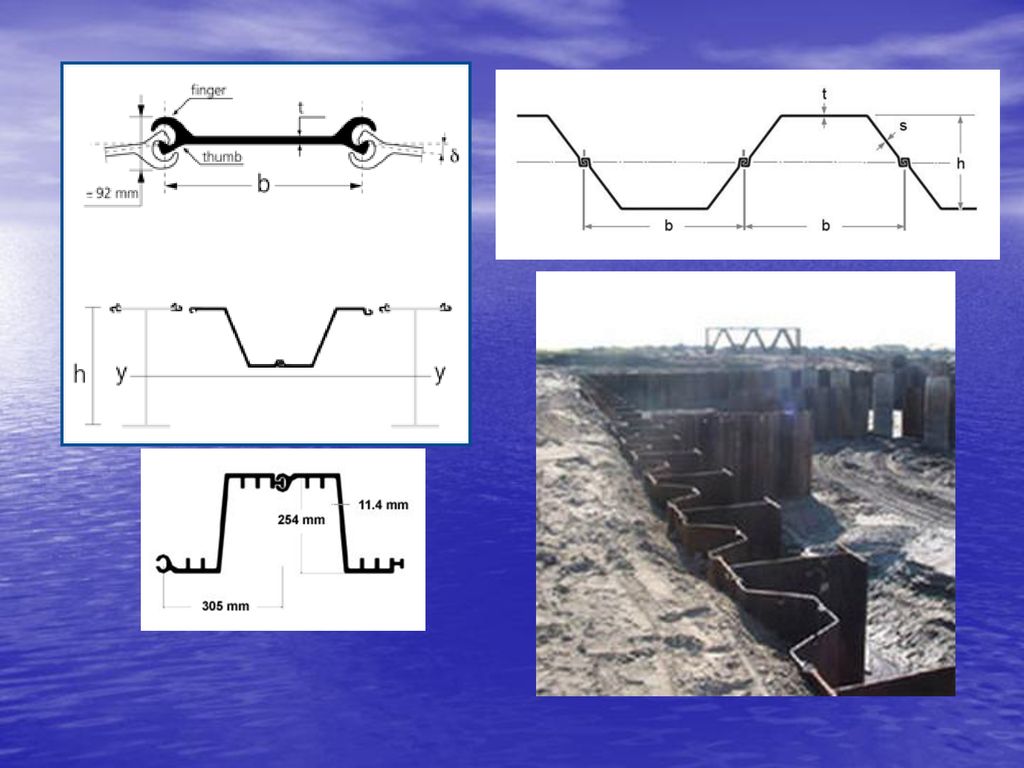

4 TABLESTACAS: Son elementos prefabricados o premoldeados que se hincan verticalmente en el terreno. Van desde simple tablones de madera y pequeñas planchas de metal hasta pesadas secciones de hormigón armado y miembros estructurales de acero. Ventajas: Su construcción es sencilla, se pueden construir muy rápidamente, la gran flexibilidad de los tablestacados puede alcanzar diseños económicos, entre otras.

5

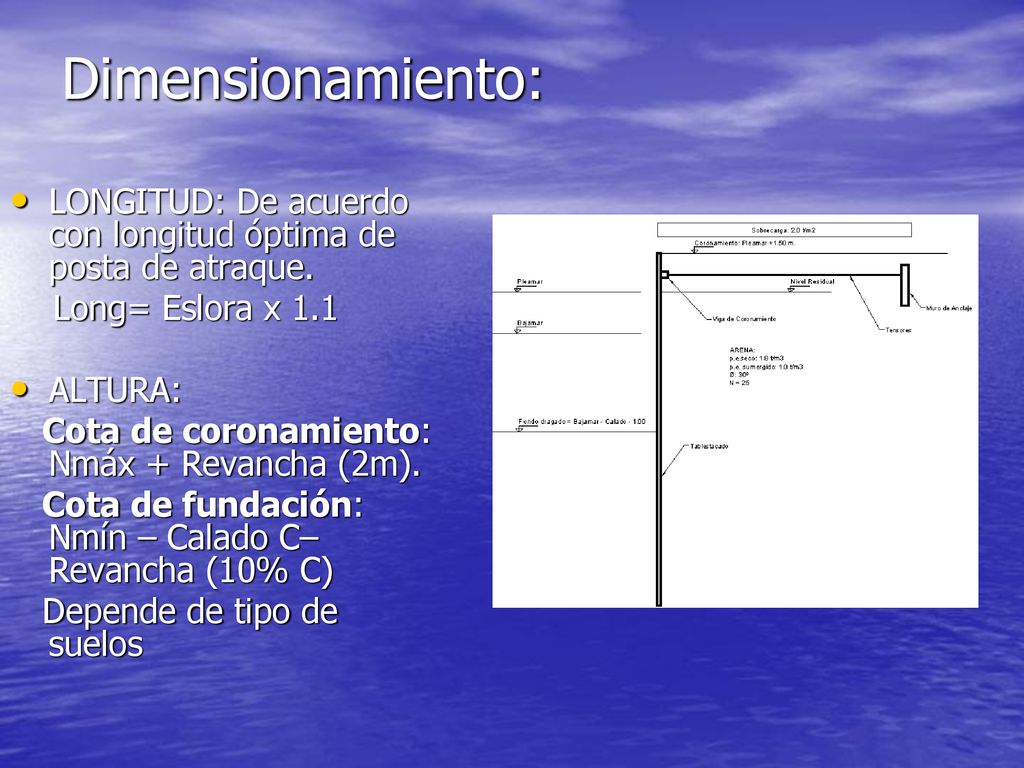

6 Dimensionamiento: LONGITUD: De acuerdo con longitud óptima de posta de atraque. Long= Eslora x 1.1 ALTURA: Cota de coronamiento: Nmáx + Revancha (2m). Cota de fundación: Nmín – Calado C– Revancha (10% C) Depende de tipo de suelos

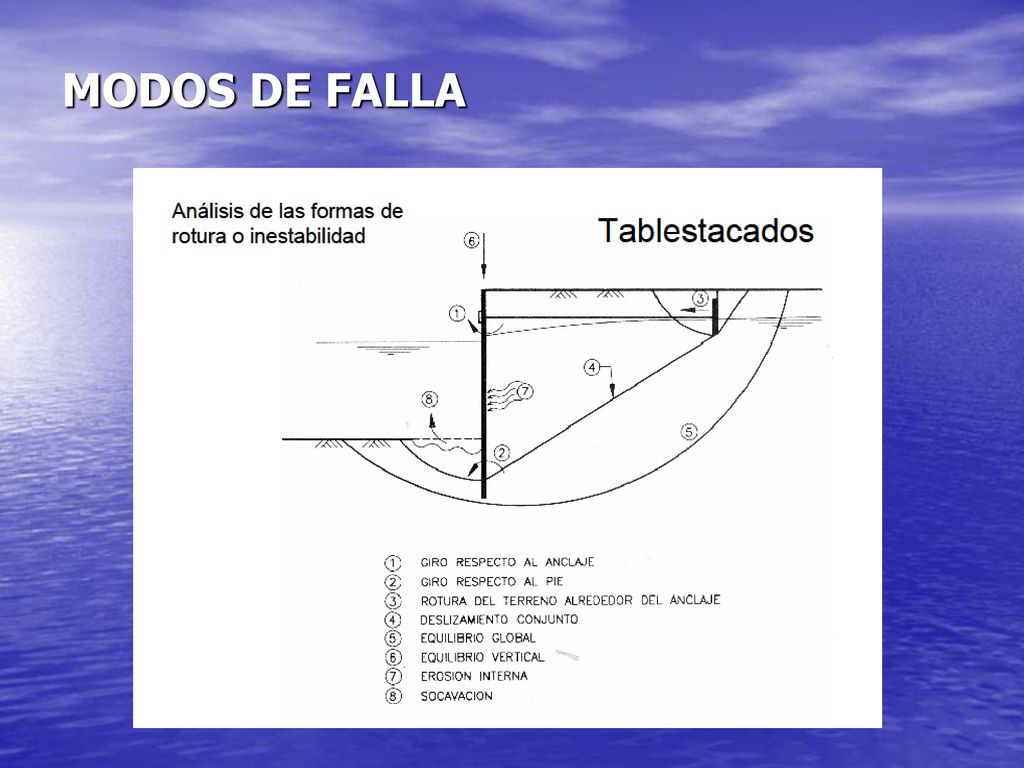

7 MODOS DE FALLA

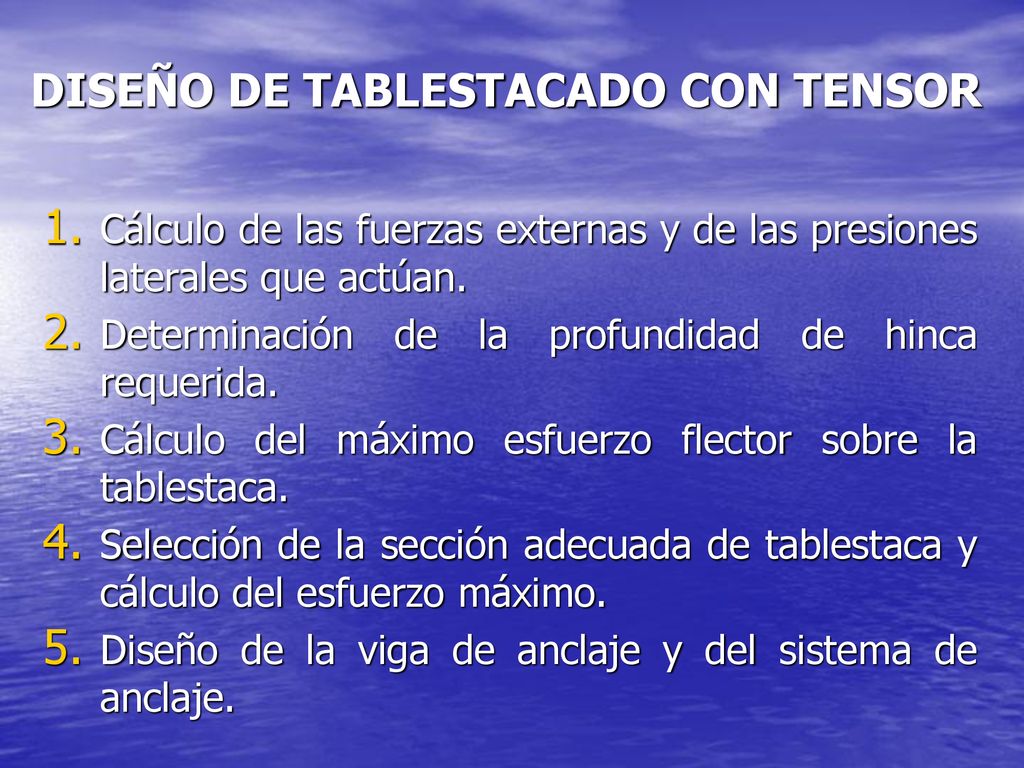

8 DISEÑO DE TABLESTACADO CON TENSOR
Cálculo de las fuerzas externas y de las presiones laterales que actúan. Determinación de la profundidad de hinca requerida. Cálculo del máximo esfuerzo flector sobre la tablestaca. Selección de la sección adecuada de tablestaca y cálculo del esfuerzo máximo. Diseño de la viga de anclaje y del sistema de anclaje.

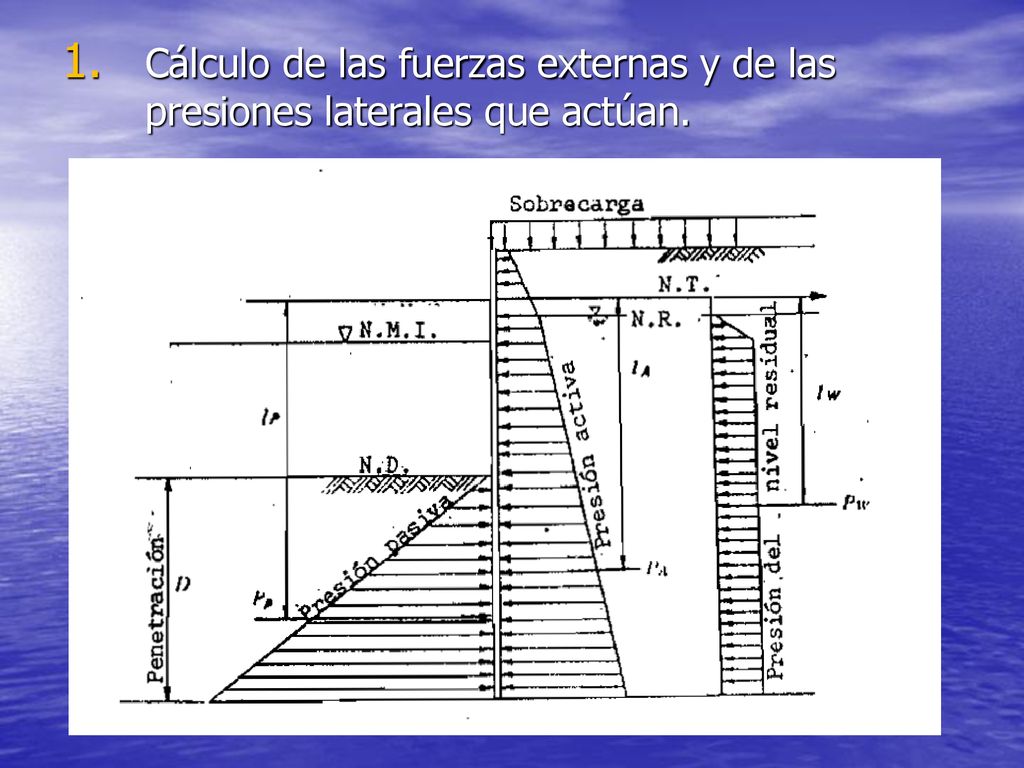

9 Cálculo de las fuerzas externas y de las presiones laterales que actúan.

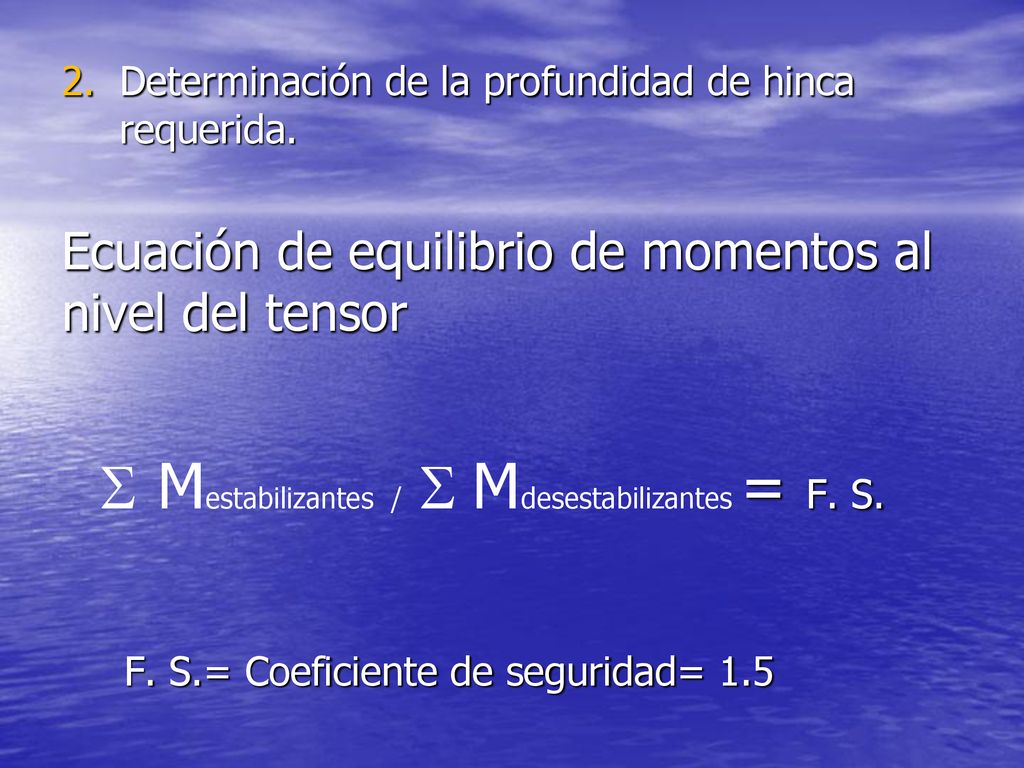

10 Determinación de la profundidad de hinca requerida.
Ecuación de equilibrio de momentos al nivel del tensor S Mestabilizantes / S Mdesestabilizantes = F. S. F. S.= Coeficiente de seguridad= 1.5

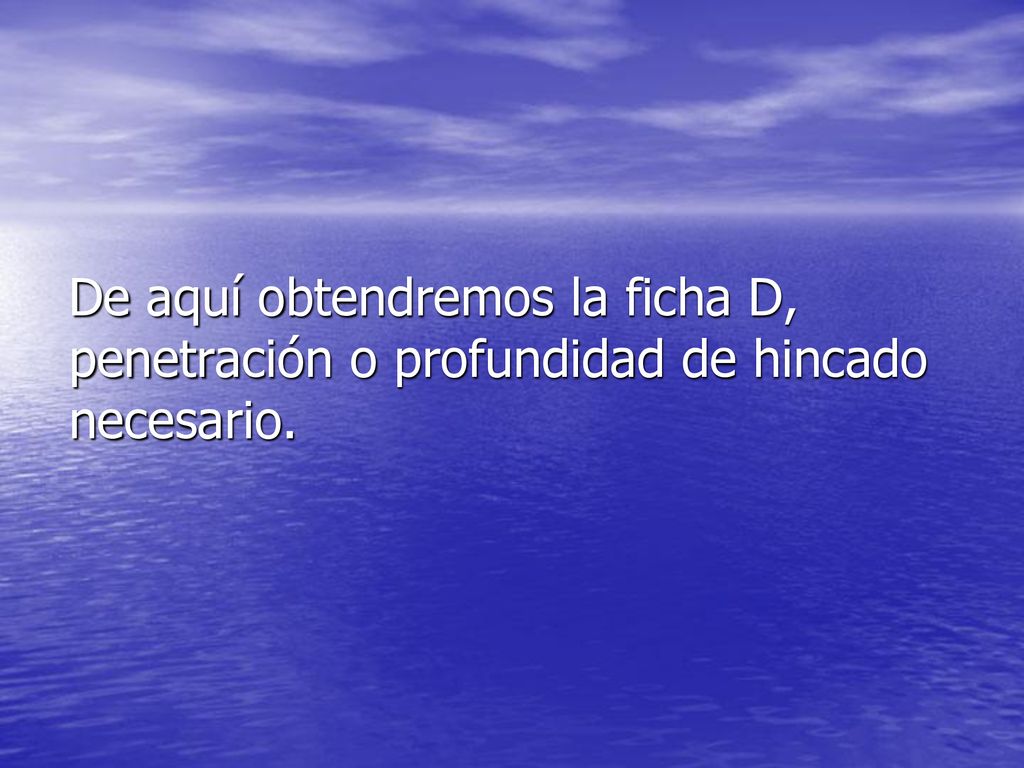

11 De aquí obtendremos la ficha D, penetración o profundidad de hincado necesario.

12 Cálculo del máximo esfuerzo flector sobre la tablestaca.
Método de la Viga Imaginaria: En caso de arena medianamente densa o arcilla dura, el momento flector se calcula bajo la hipótesis de que el tablestacado es una viga simplemente apoyada a nivel del tensor y en el nivel de dragado y sobre la cuál actúan como fuerzas las ya planteadas:

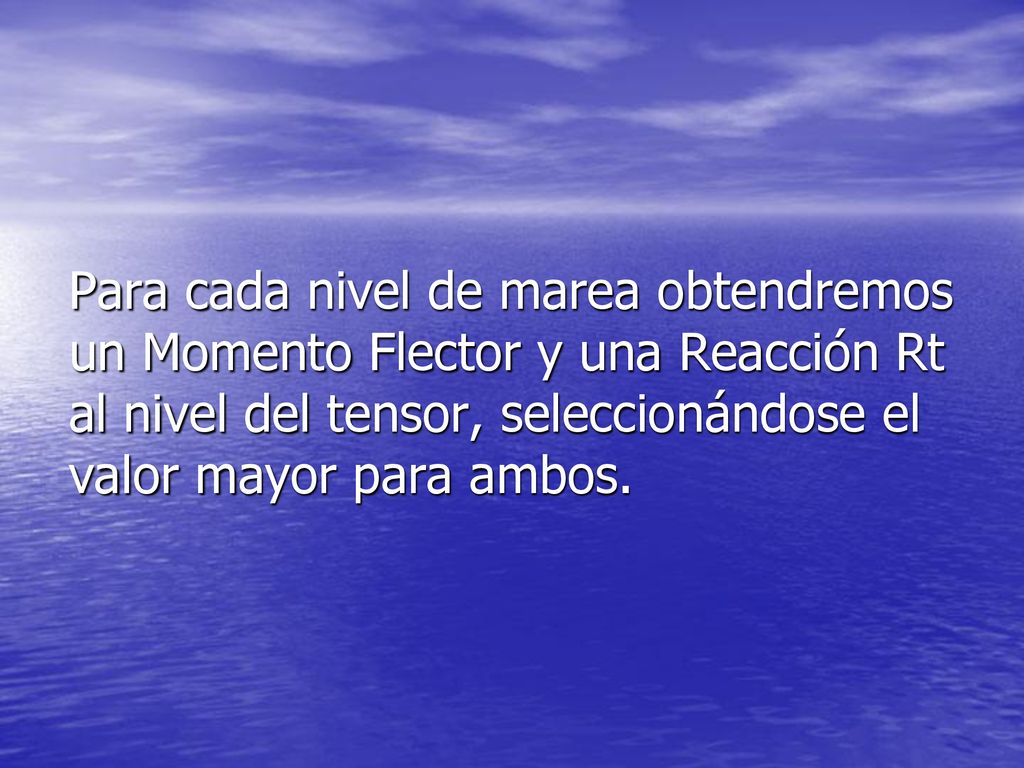

13 Para cada nivel de marea obtendremos un Momento Flector y una Reacción Rt al nivel del tensor, seleccionándose el valor mayor para ambos.

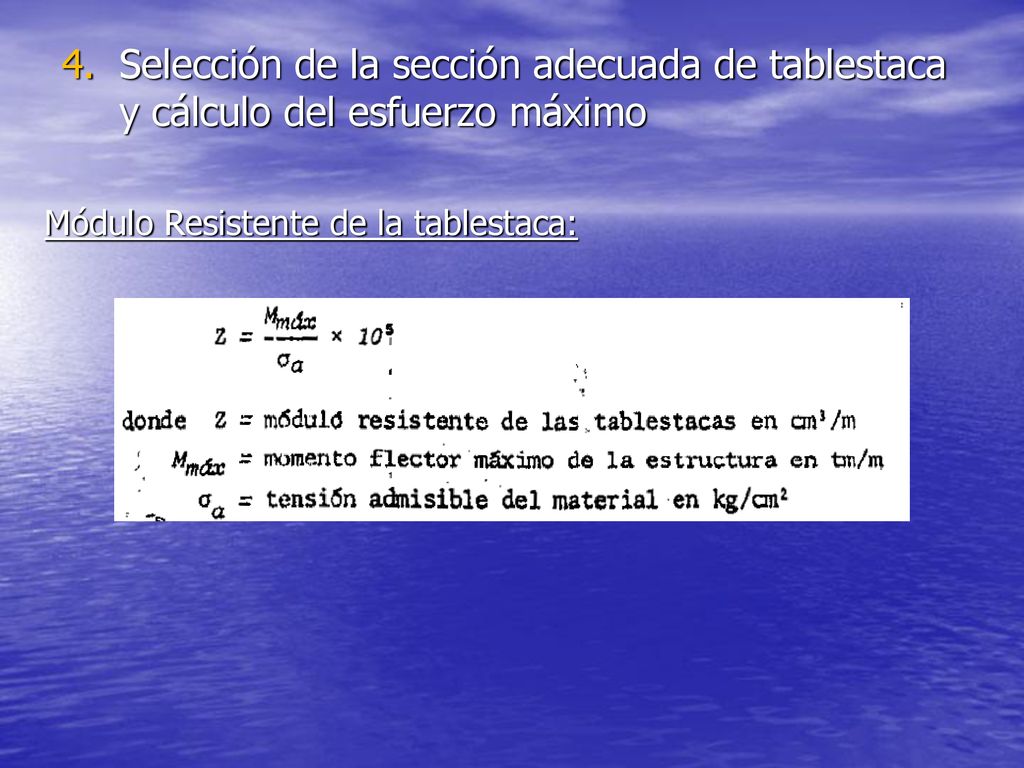

14 Selección de la sección adecuada de tablestaca y cálculo del esfuerzo máximo
Módulo Resistente de la tablestaca:

15 Diseño de la viga de anclaje y del sistema de anclaje.

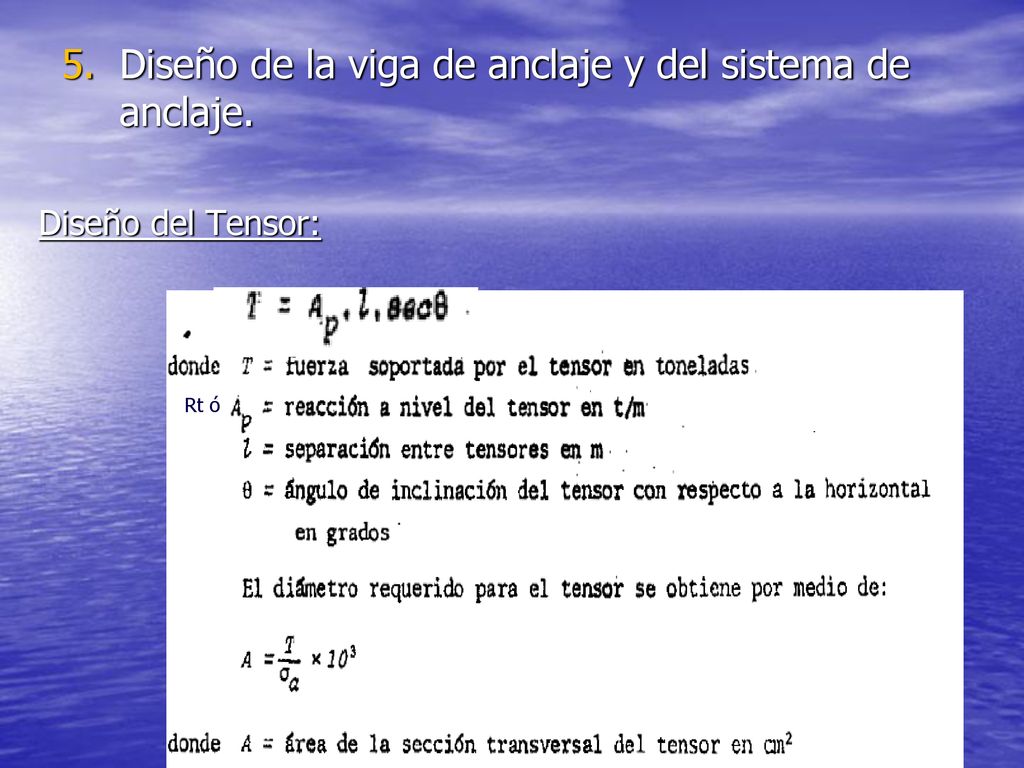

Diseño del Tensor: Rt ó

16 Diseño de la viga de anclaje y del sistema de anclaje.

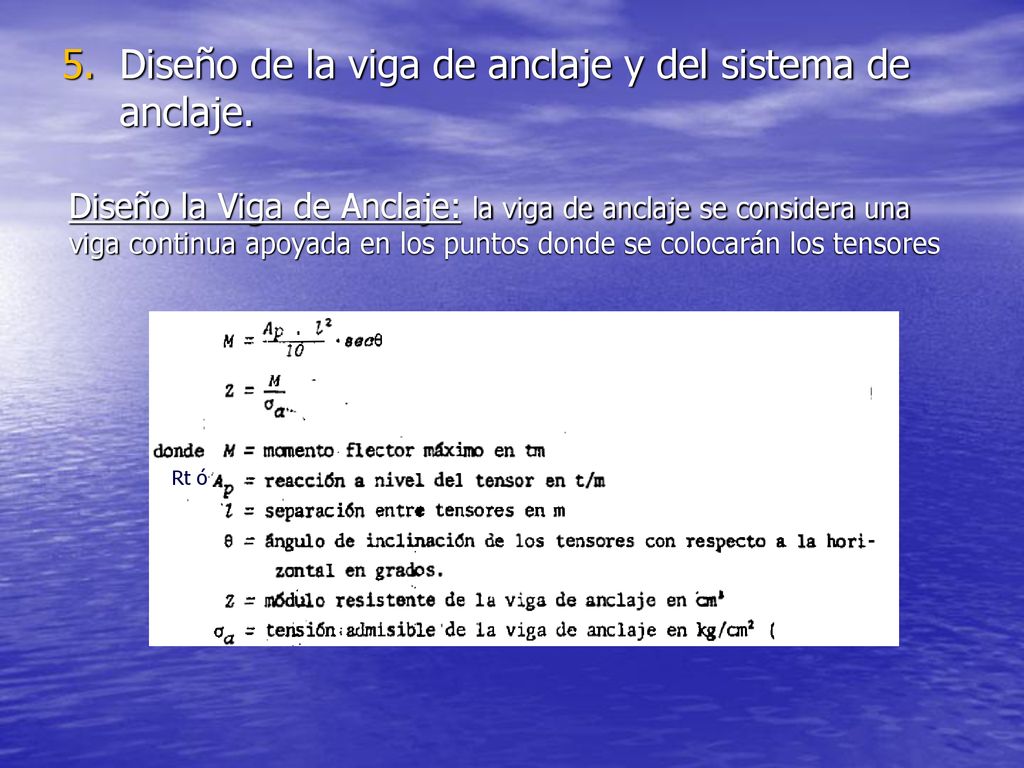

Diseño la Viga de Anclaje: la viga de anclaje se considera una viga continua apoyada en los puntos donde se colocarán los tensores Rt ó

17 Diseño de la viga de anclaje y del sistema de anclaje.

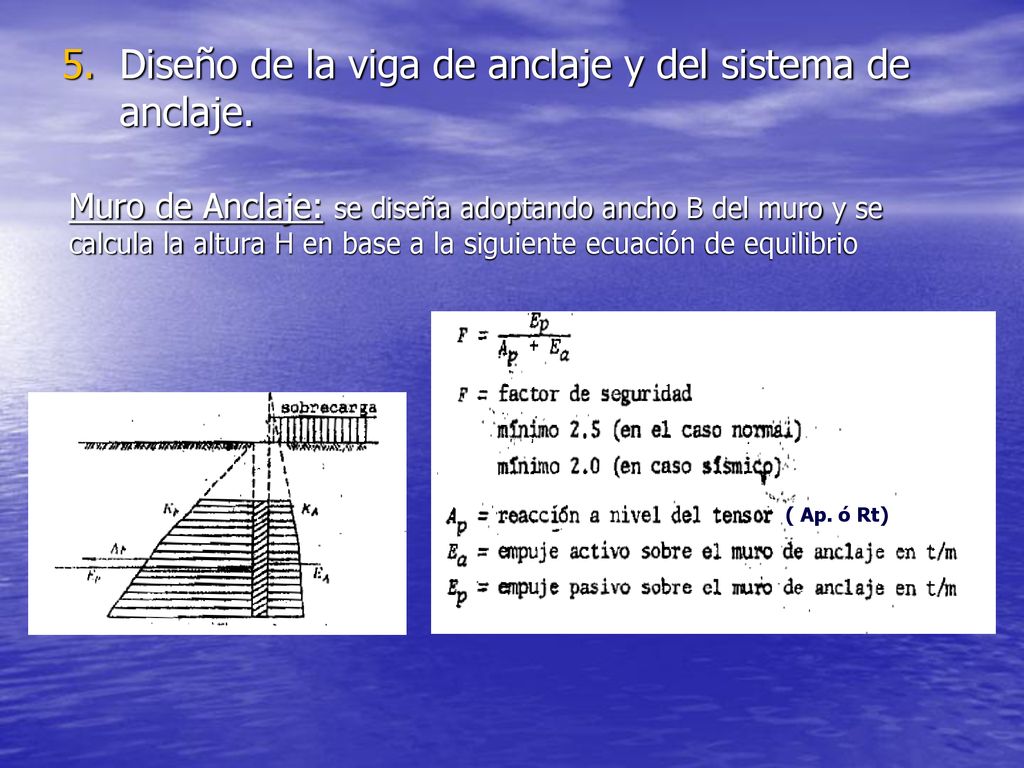

Muro de Anclaje: se diseña adoptando ancho B del muro y se calcula la altura H en base a la siguiente ecuación de equilibrio ( Ap. ó Rt)

18 Diseño de la viga de anclaje y del sistema de anclaje.

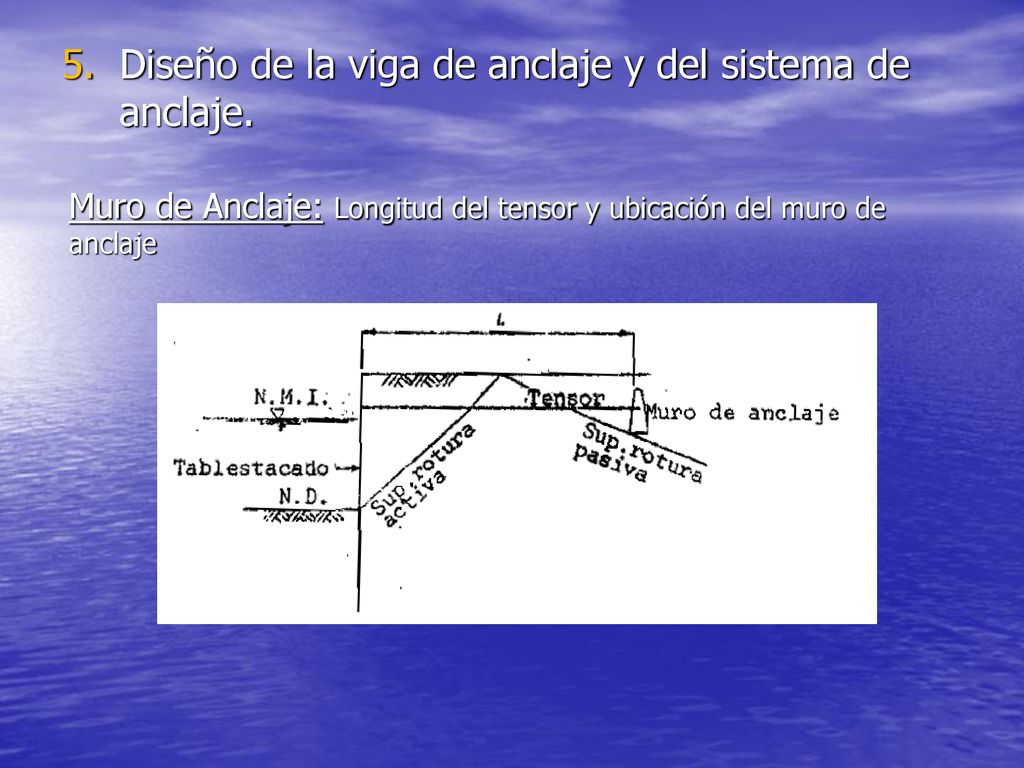

Muro de Anclaje: Longitud del tensor y ubicación del muro de anclaje

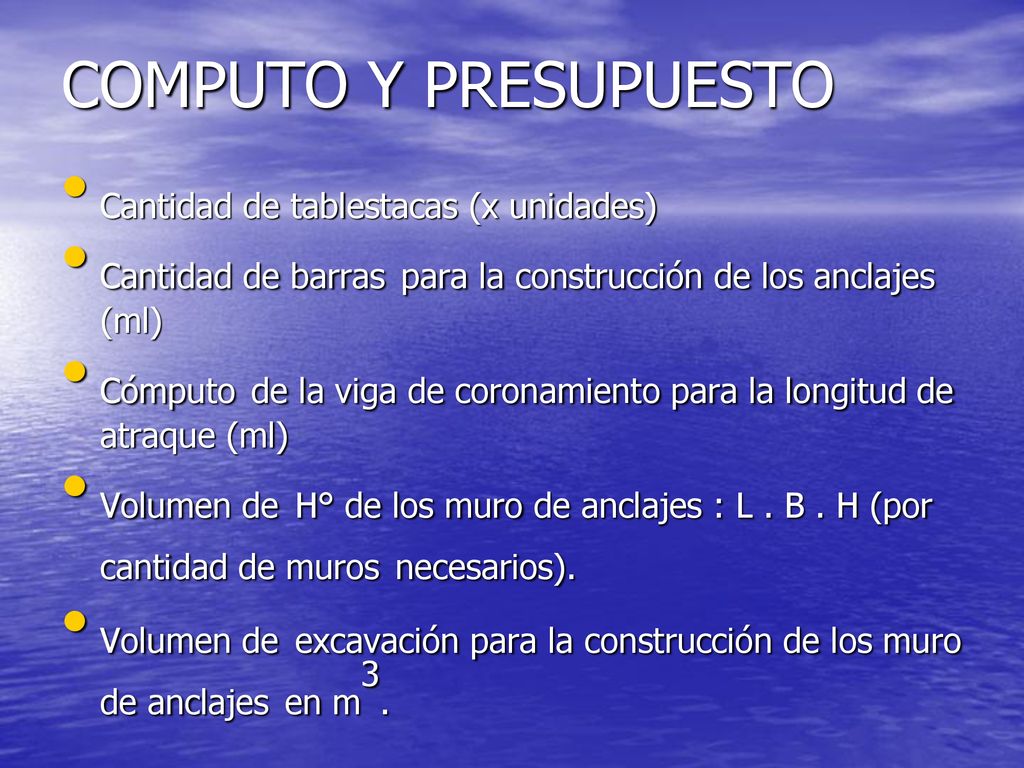

19 COMPUTO Y PRESUPUESTO Cantidad de tablestacas (x unidades)
Cantidad de barras para la construcción de los anclajes (ml) Cómputo de la viga de coronamiento para la longitud de atraque (ml) Volumen de H° de los muro de anclajes : L . B . H (por cantidad de muros necesarios). Volumen de excavación para la construcción de los muro de anclajes en m3.
