1 Leyes que rigen el movimiento de los iones. Ecuación de Nernst
Leyes que rigen el movimiento de los iones. Ecuación de Nernst. Ecuación de Goldman. Equivalente eléctrico de la membrana. Ley de Ohm

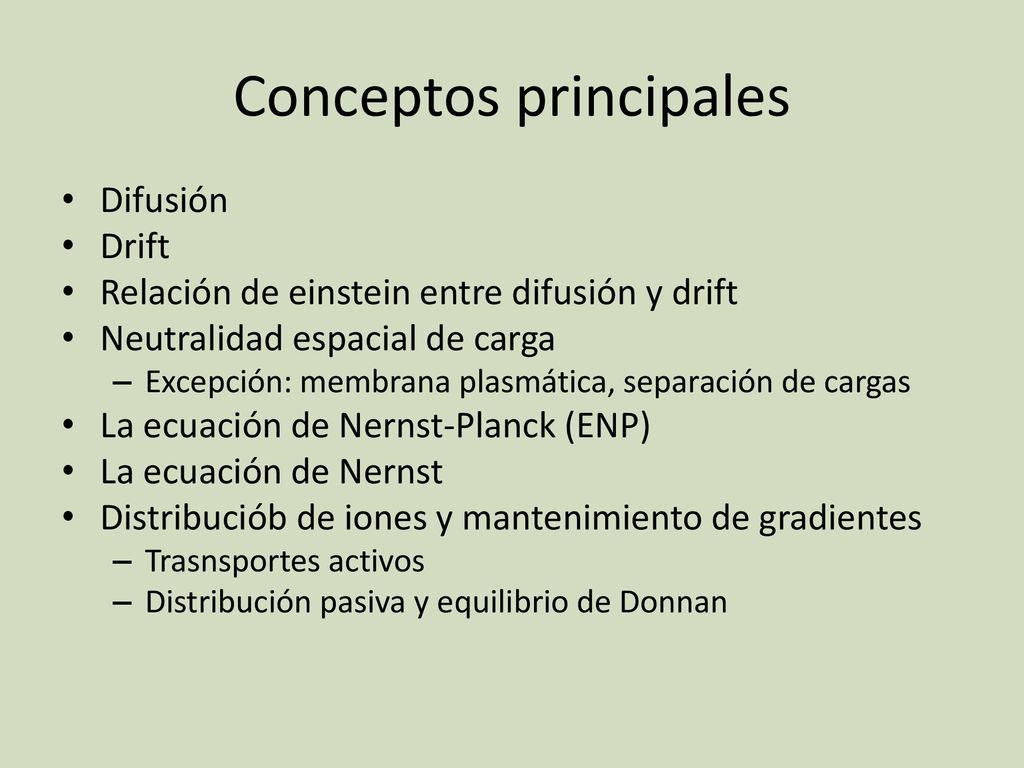

2 Conceptos principales
Difusión Drift Relación de einstein entre difusión y drift Neutralidad espacial de carga Excepción: membrana plasmática, separación de cargas La ecuación de Nernst-Planck (ENP) La ecuación de Nernst Distribuciób de iones y mantenimiento de gradientes Trasnsportes activos Distribución pasiva y equilibrio de Donnan

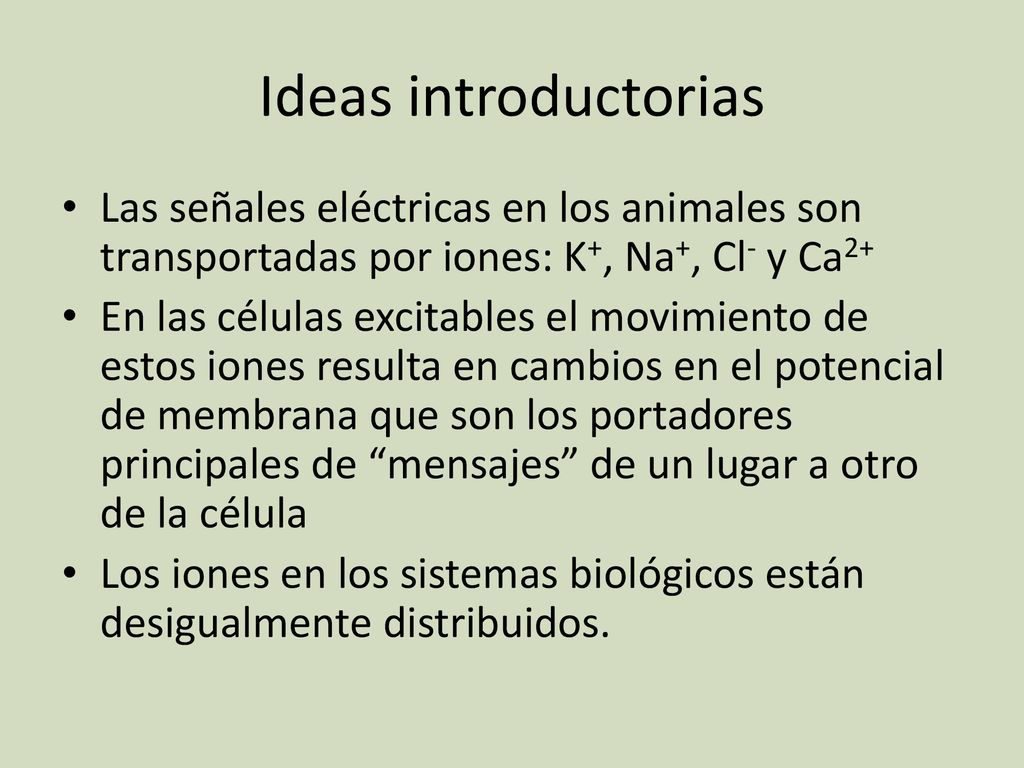

3 Ideas introductorias Las señales eléctricas en los animales son transportadas por iones: K+, Na+, Cl- y Ca2+ En las células excitables el movimiento de estos iones resulta en cambios en el potencial de membrana que son los portadores principales de “mensajes” de un lugar a otro de la célula Los iones en los sistemas biológicos están desigualmente distribuidos.

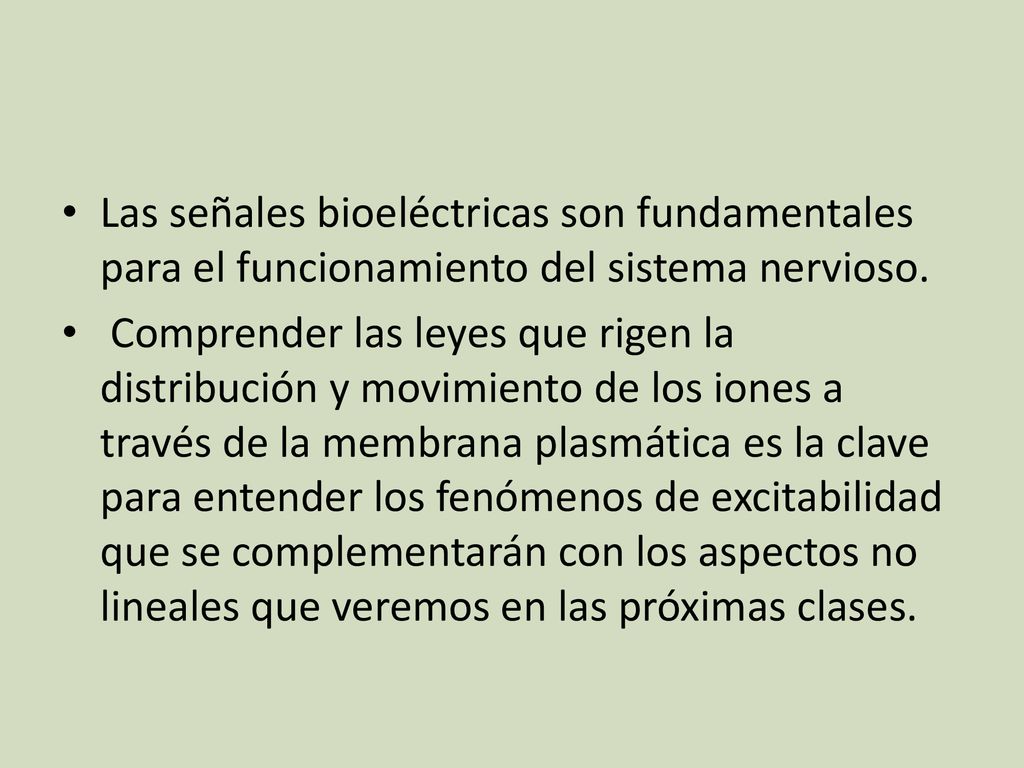

4 Las señales bioeléctricas son fundamentales para el funcionamiento del sistema nervioso.
Comprender las leyes que rigen la distribución y movimiento de los iones a través de la membrana plasmática es la clave para entender los fenómenos de excitabilidad que se complementarán con los aspectos no lineales que veremos en las próximas clases.

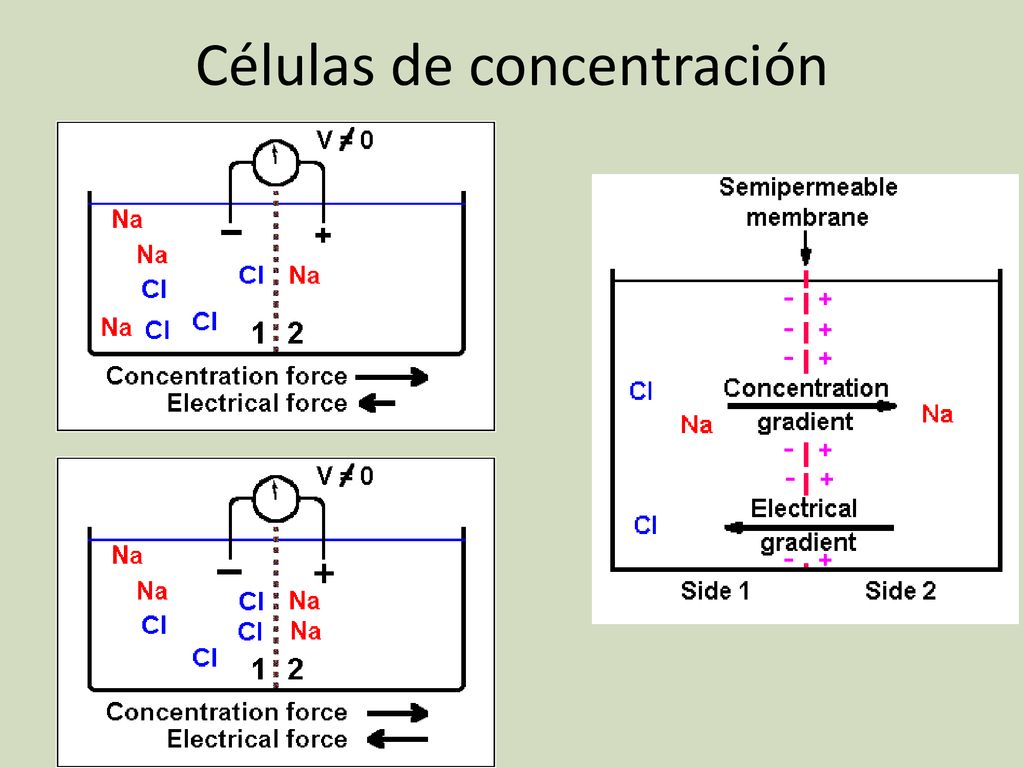

5 Células de concentración

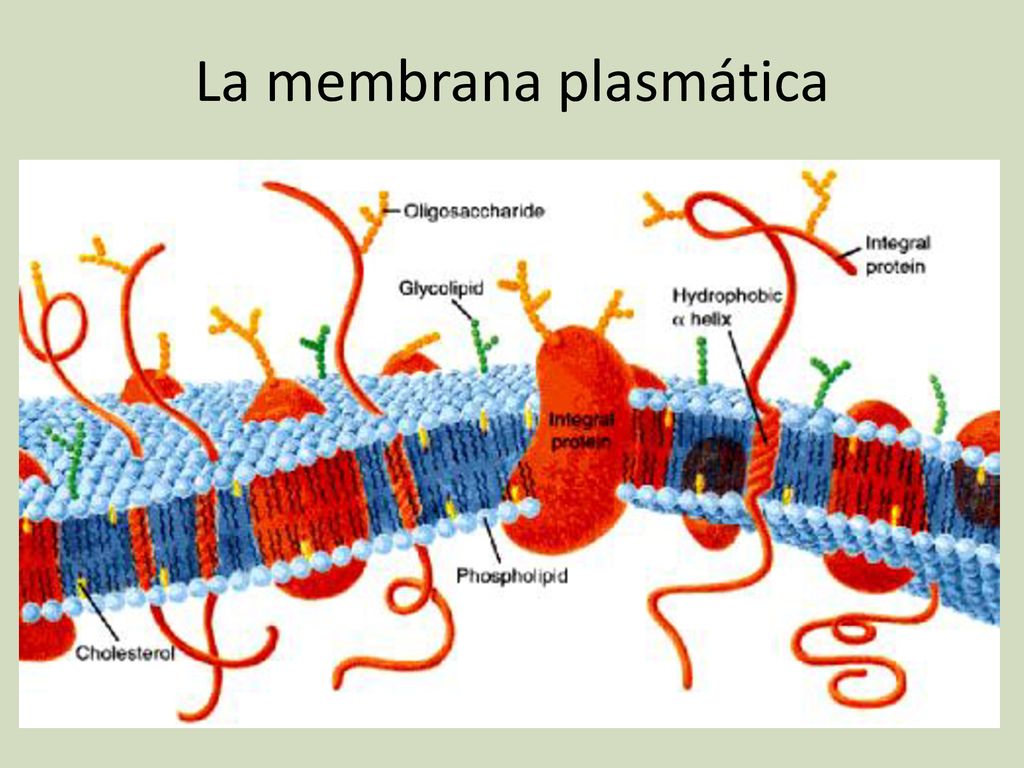

6 La membrana plasmática

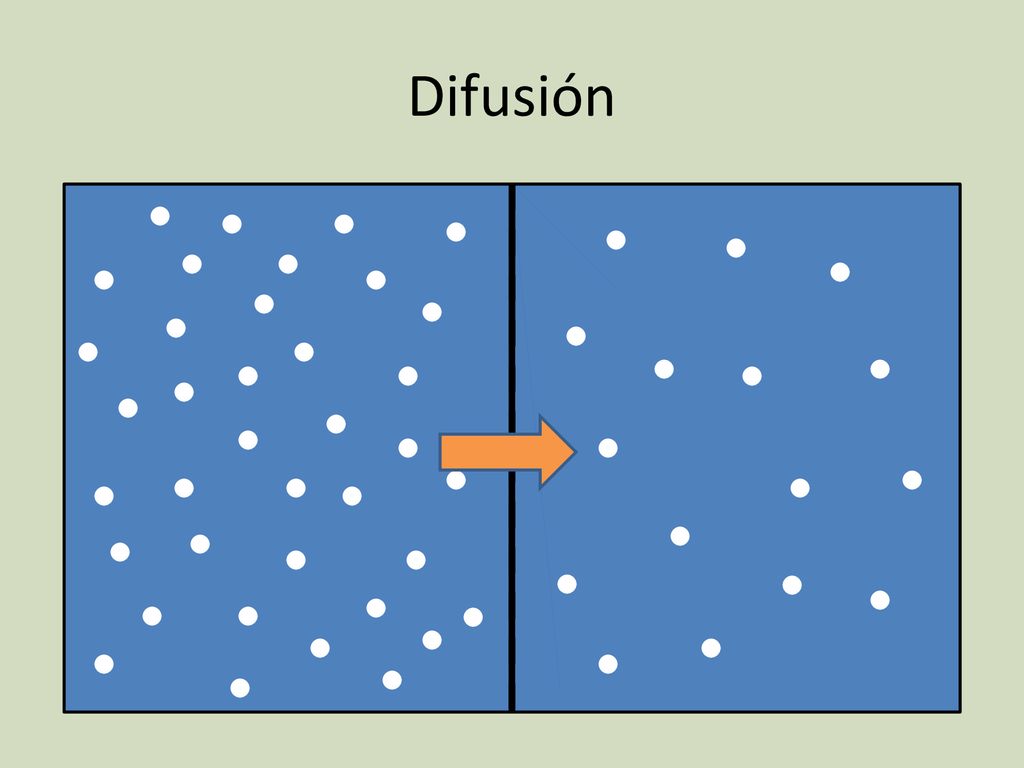

7 Difusión

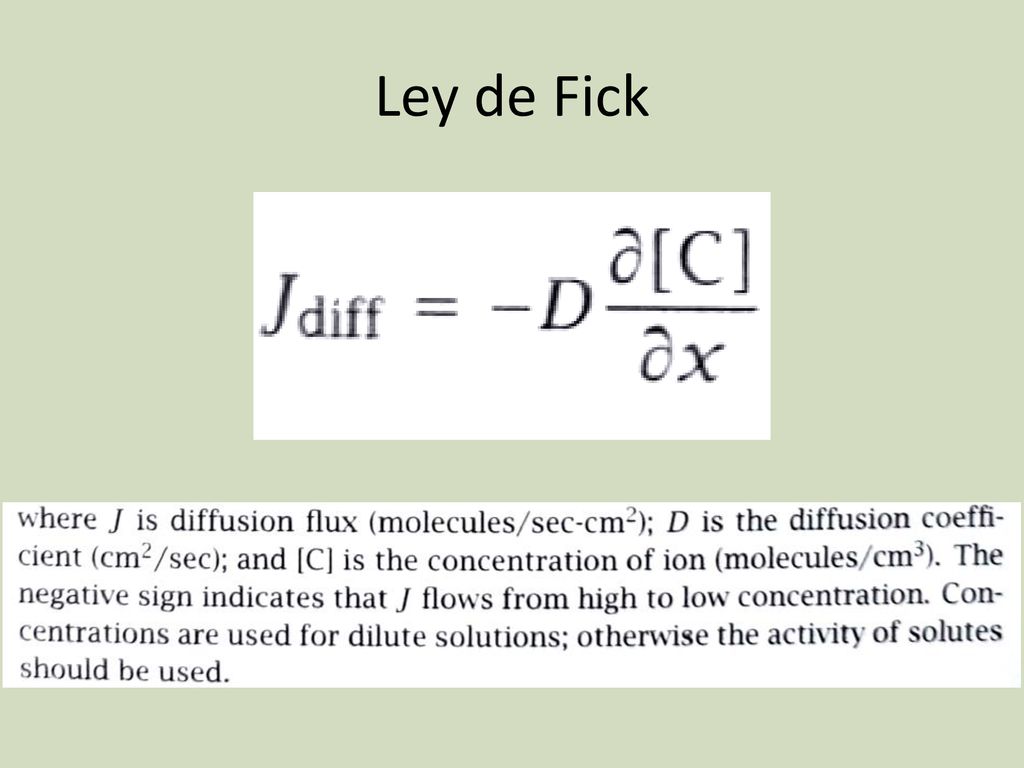

8 Ley de Fick

9 Movimiento de cargas en un campo eléctrico:
+ -

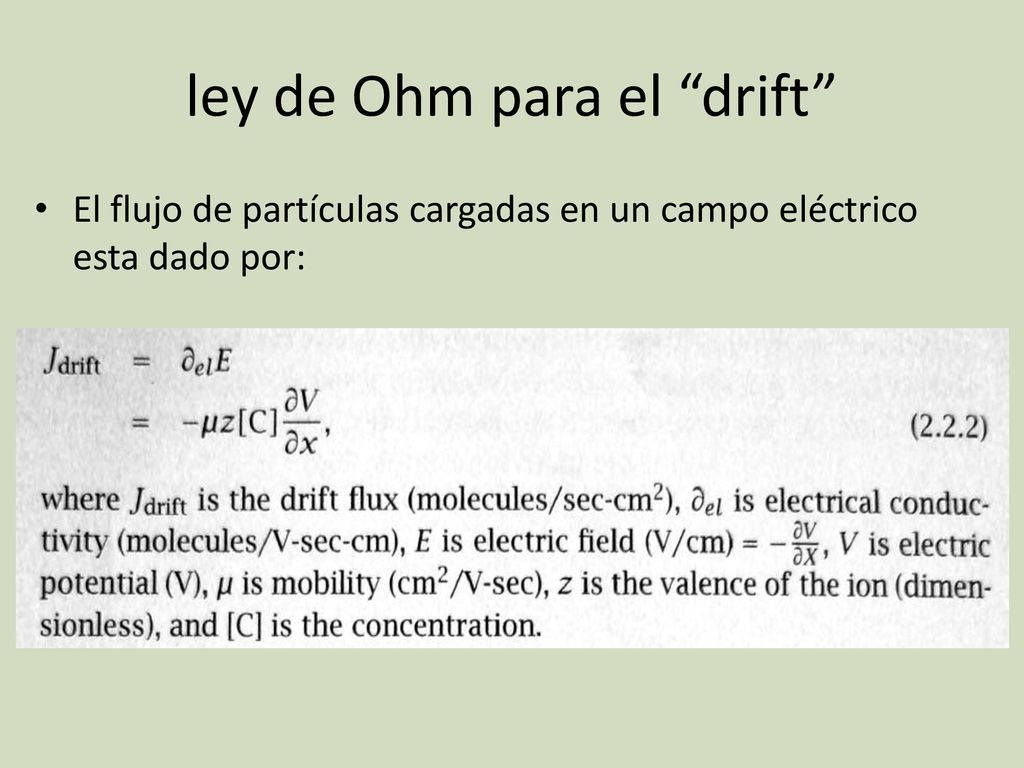

10 ley de Ohm para el “drift”
El flujo de partículas cargadas en un campo eléctrico esta dado por:

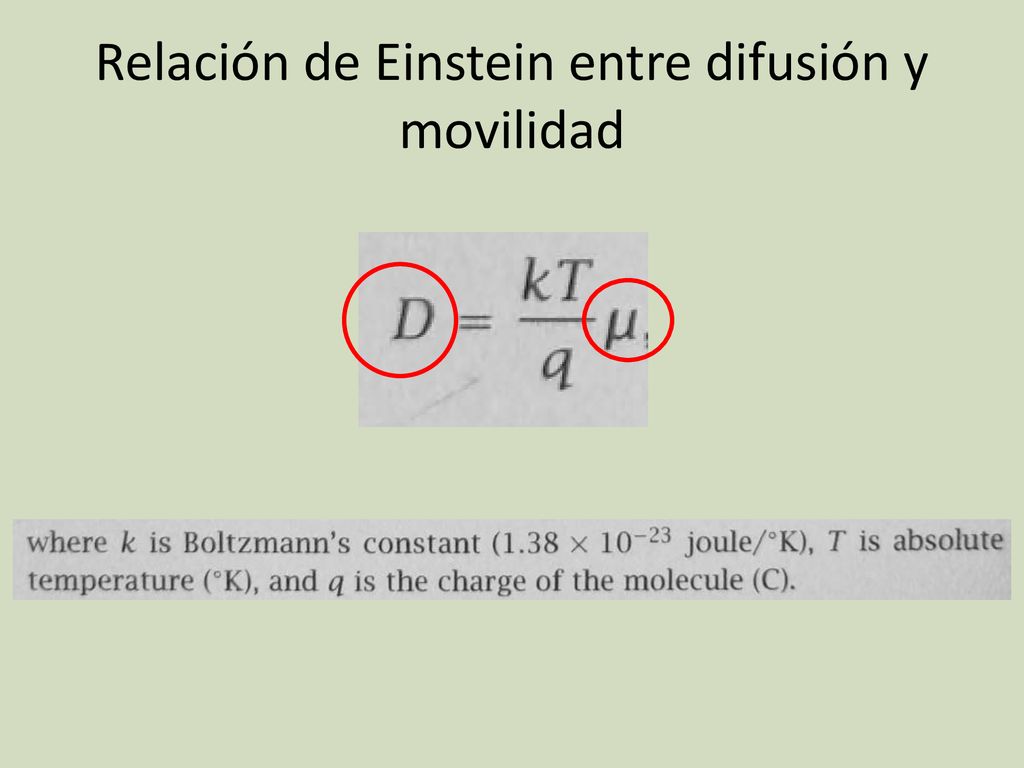

11 Relación de Einstein entre difusión y movilidad

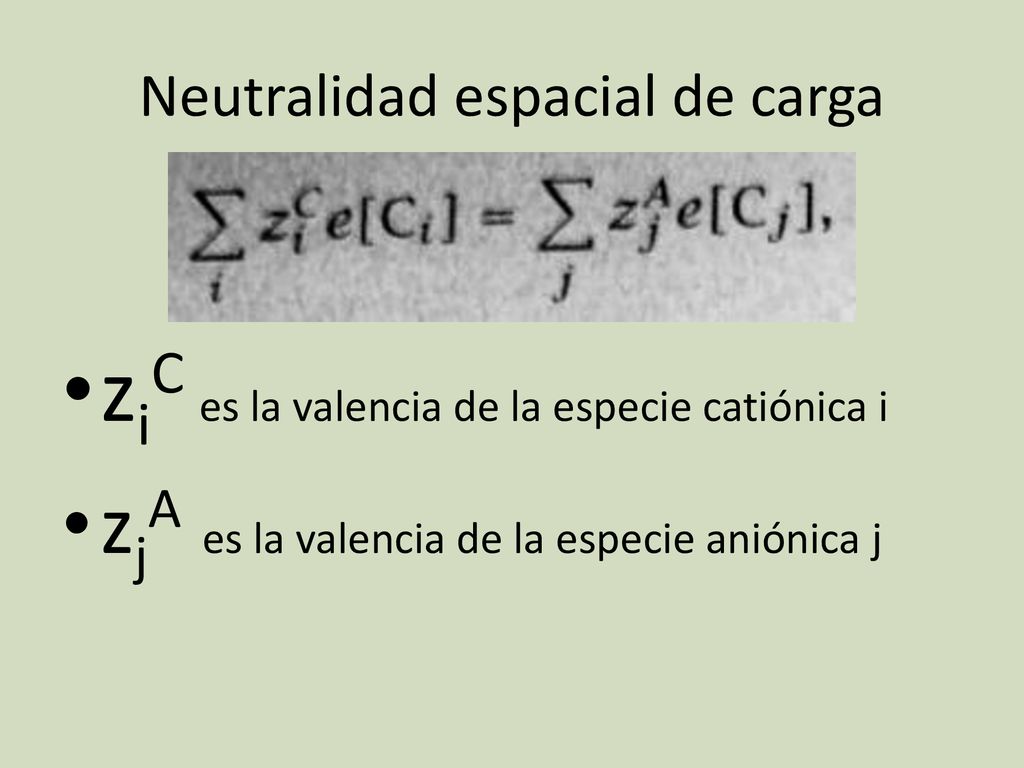

12 Neutralidad espacial de carga
ziC es la valencia de la especie catiónica i zjA es la valencia de la especie aniónica j

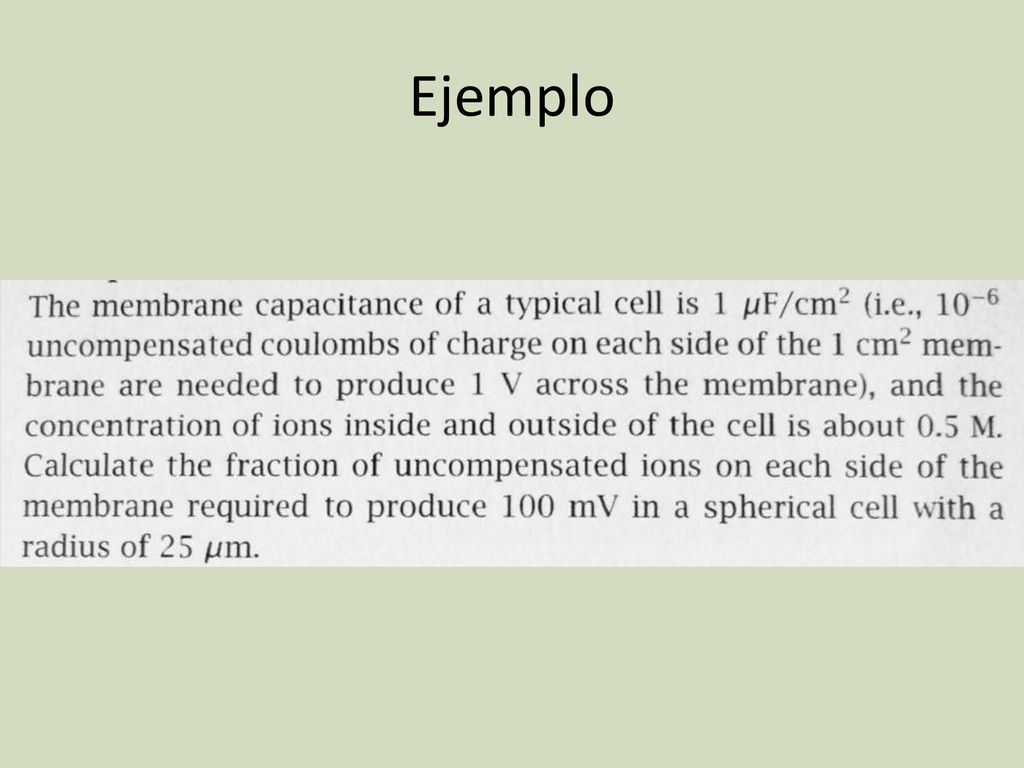

13 Ejemplo

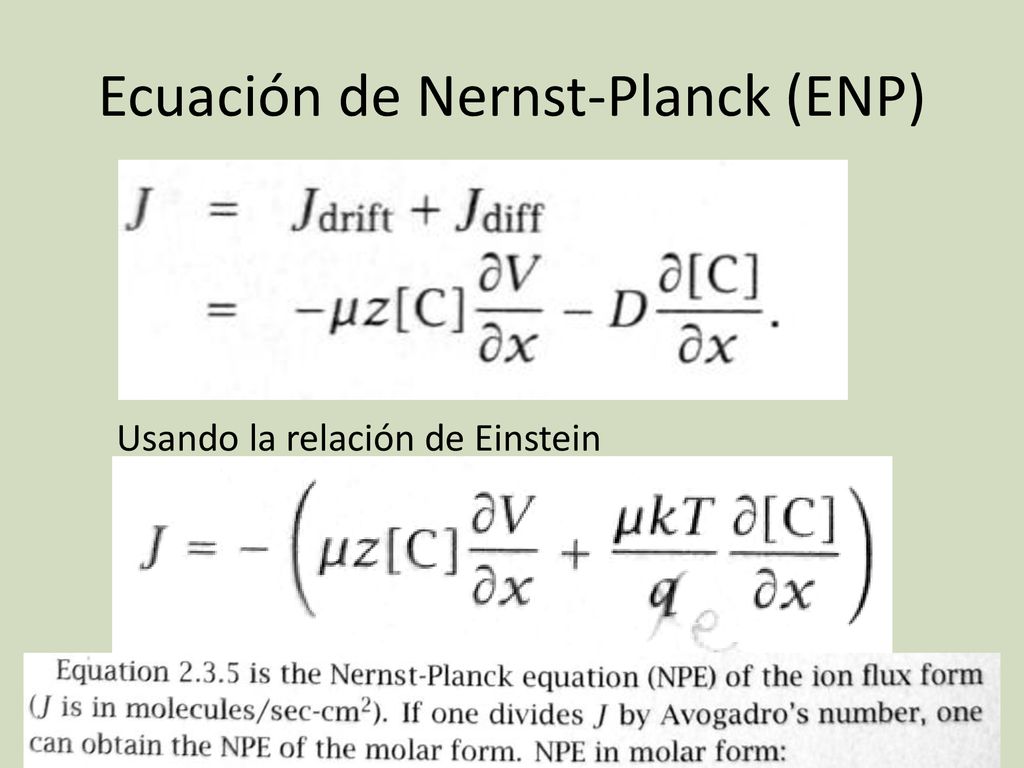

14 Ecuación de Nernst-Planck (ENP)
Usando la relación de Einstein

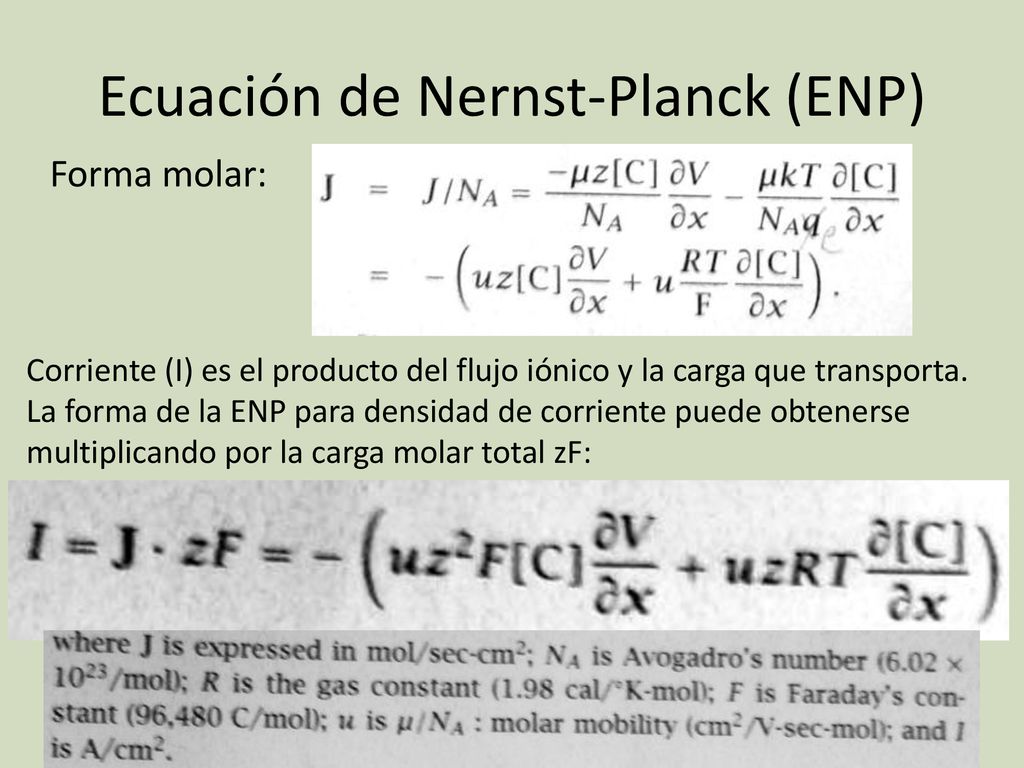

15 Ecuación de Nernst-Planck (ENP)
Forma molar: Corriente (I) es el producto del flujo iónico y la carga que transporta. La forma de la ENP para densidad de corriente puede obtenerse multiplicando por la carga molar total zF:

16 La ecuación de Nernst

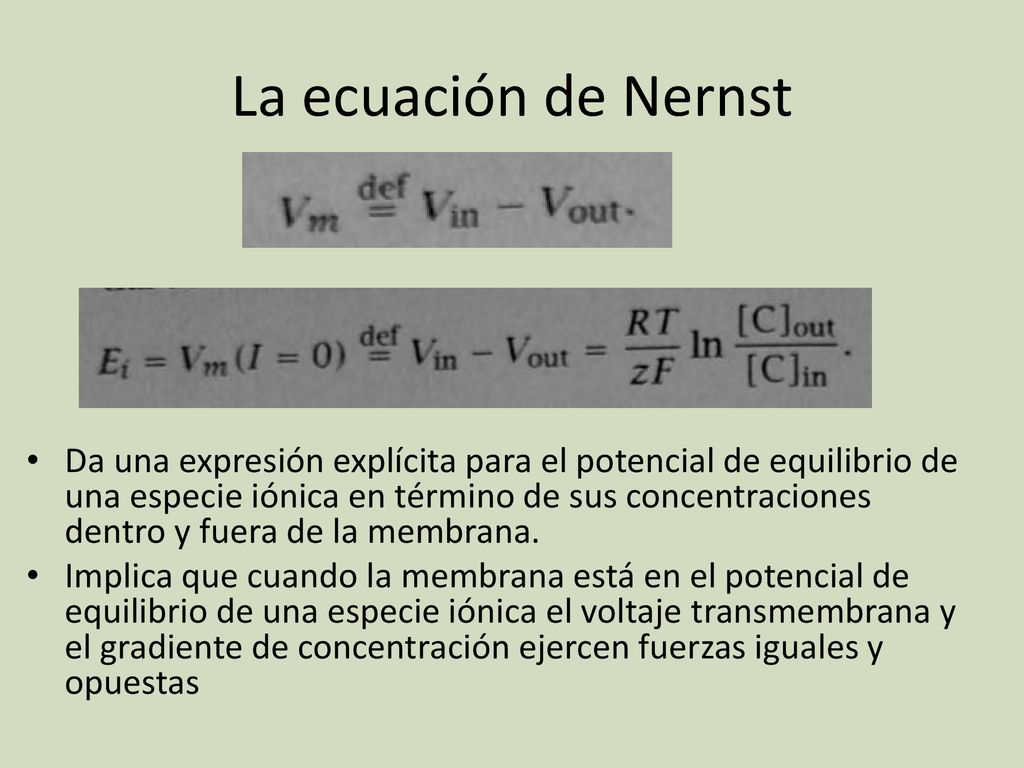

17 La ecuación de Nernst Da una expresión explícita para el potencial de equilibrio de una especie iónica en término de sus concentraciones dentro y fuera de la membrana. Implica que cuando la membrana está en el potencial de equilibrio de una especie iónica el voltaje transmembrana y el gradiente de concentración ejercen fuerzas iguales y opuestas

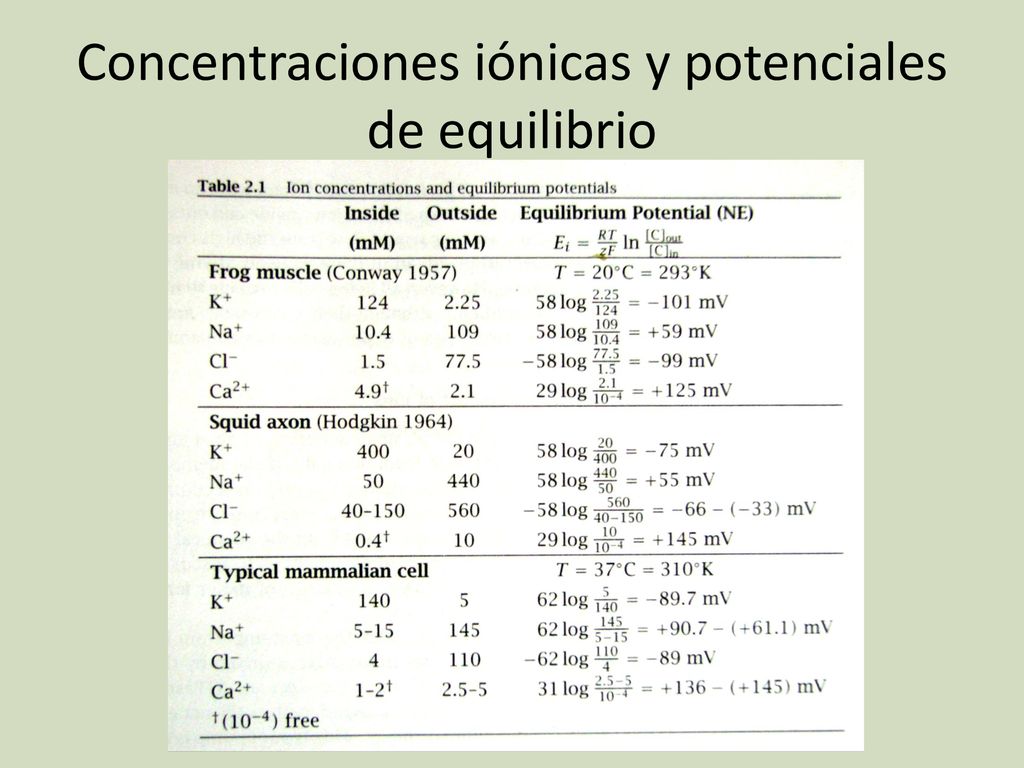

18 Concentraciones iónicas y potenciales de equilibrio

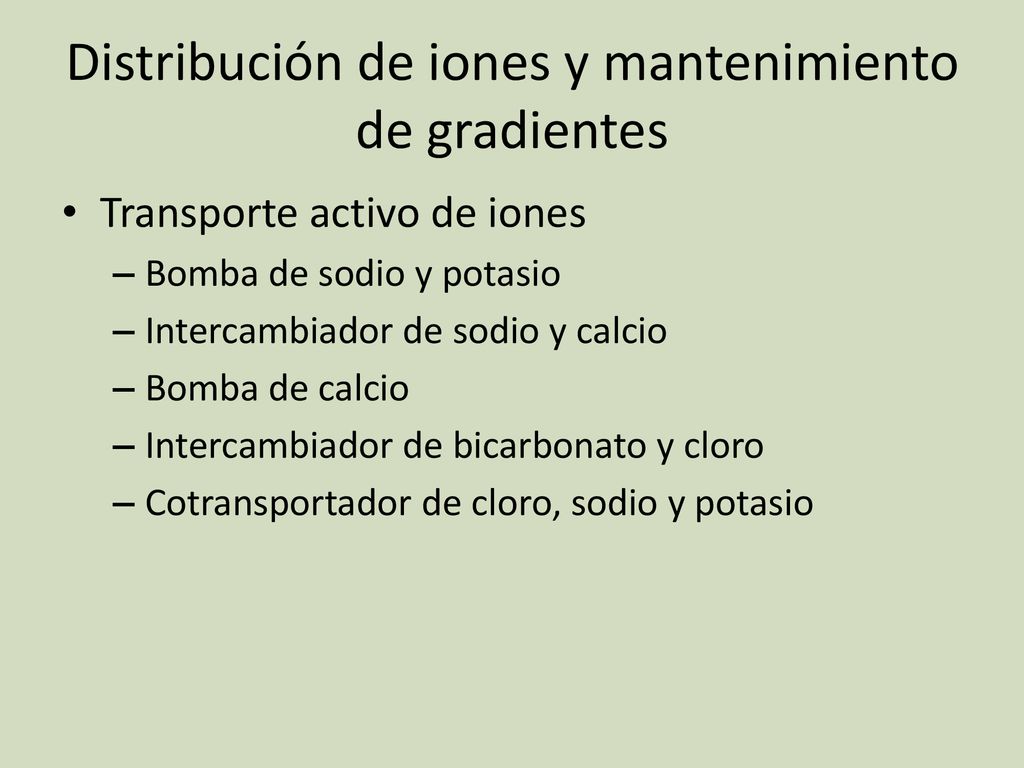

19 Distribución de iones y mantenimiento de gradientes
Transporte activo de iones Bomba de sodio y potasio Intercambiador de sodio y calcio Bomba de calcio Intercambiador de bicarbonato y cloro Cotransportador de cloro, sodio y potasio

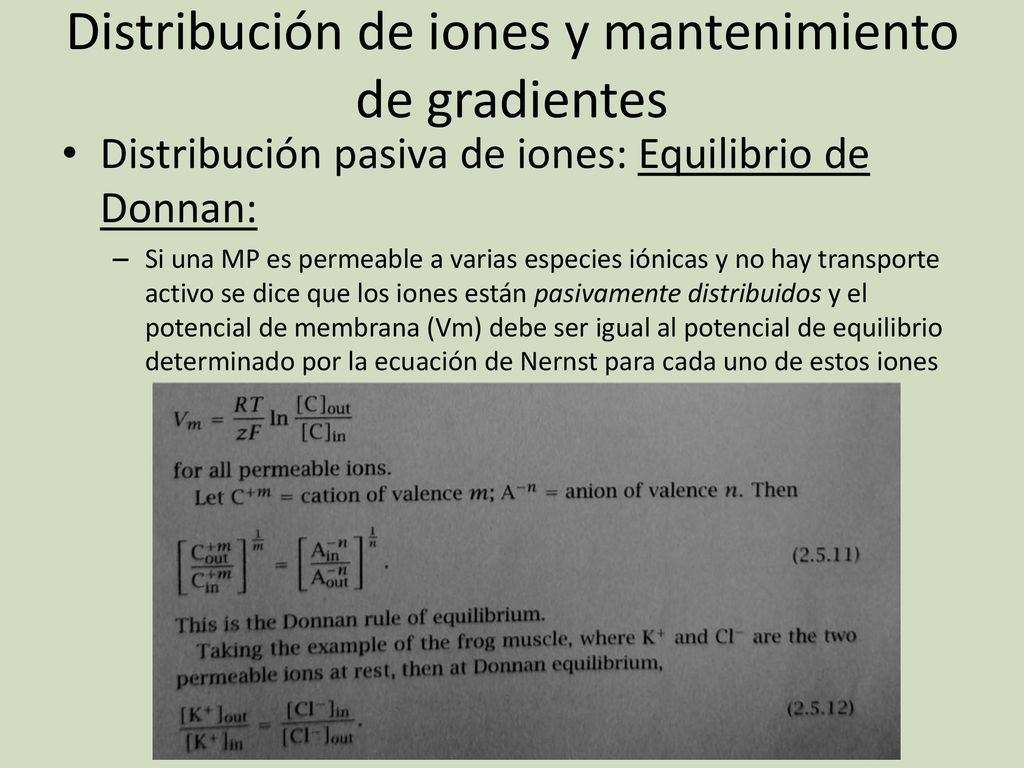

20 Distribución de iones y mantenimiento de gradientes

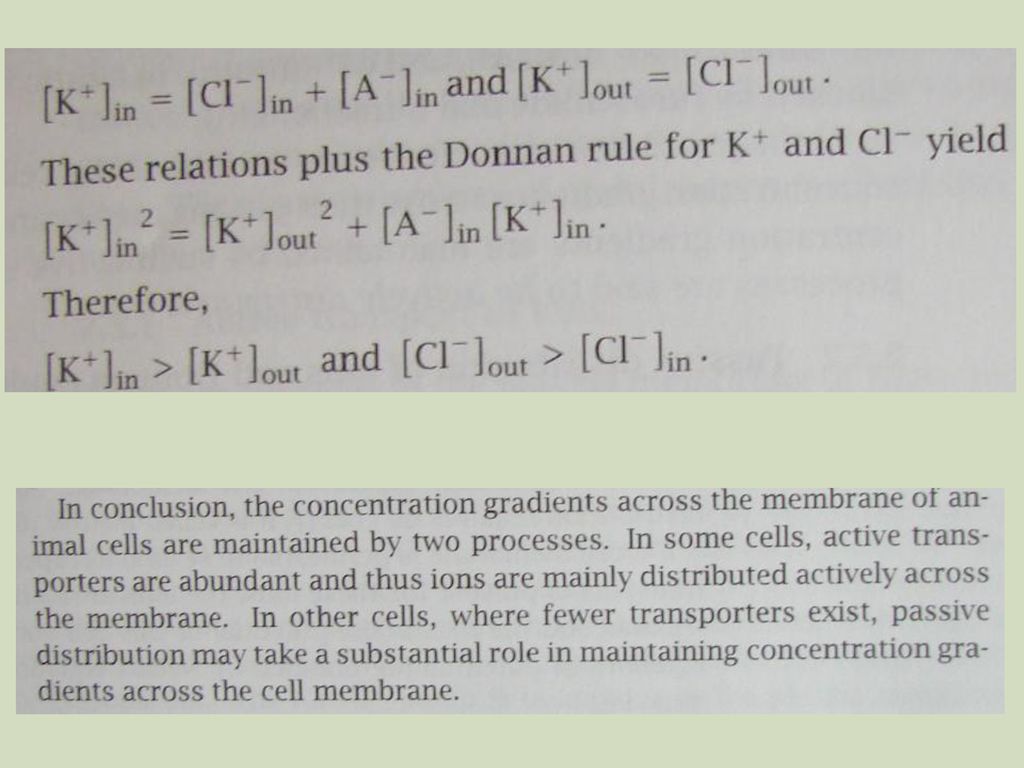

Distribución pasiva de iones: Equilibrio de Donnan: Si una MP es permeable a varias especies iónicas y no hay transporte activo se dice que los iones están pasivamente distribuidos y el potencial de membrana (Vm) debe ser igual al potencial de equilibrio determinado por la ecuación de Nernst para cada uno de estos iones

21

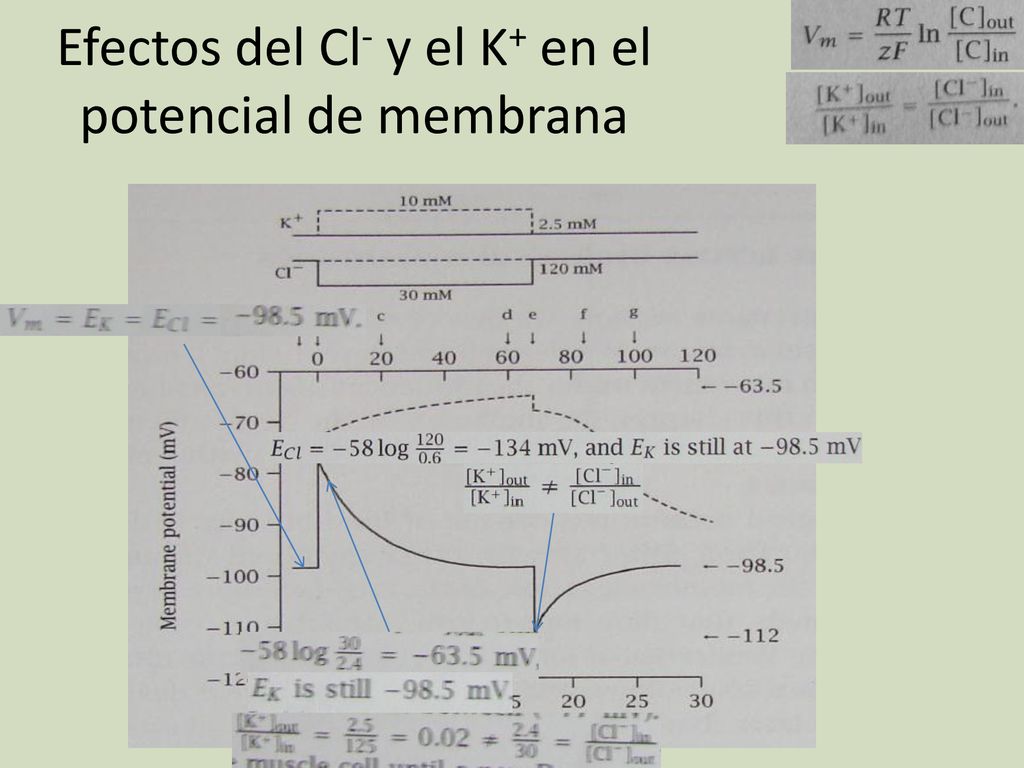

22 Efectos del Cl- y el K+ en el potencial de membrana

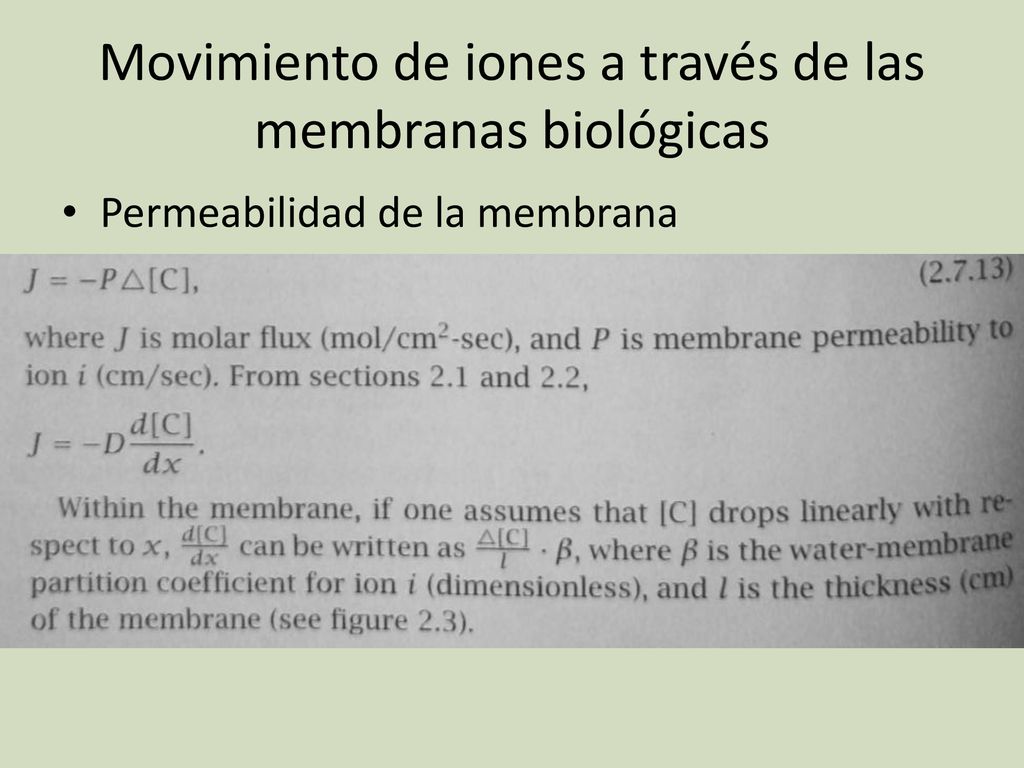

23 Movimiento de iones a través de las membranas biológicas
Permeabilidad de la membrana

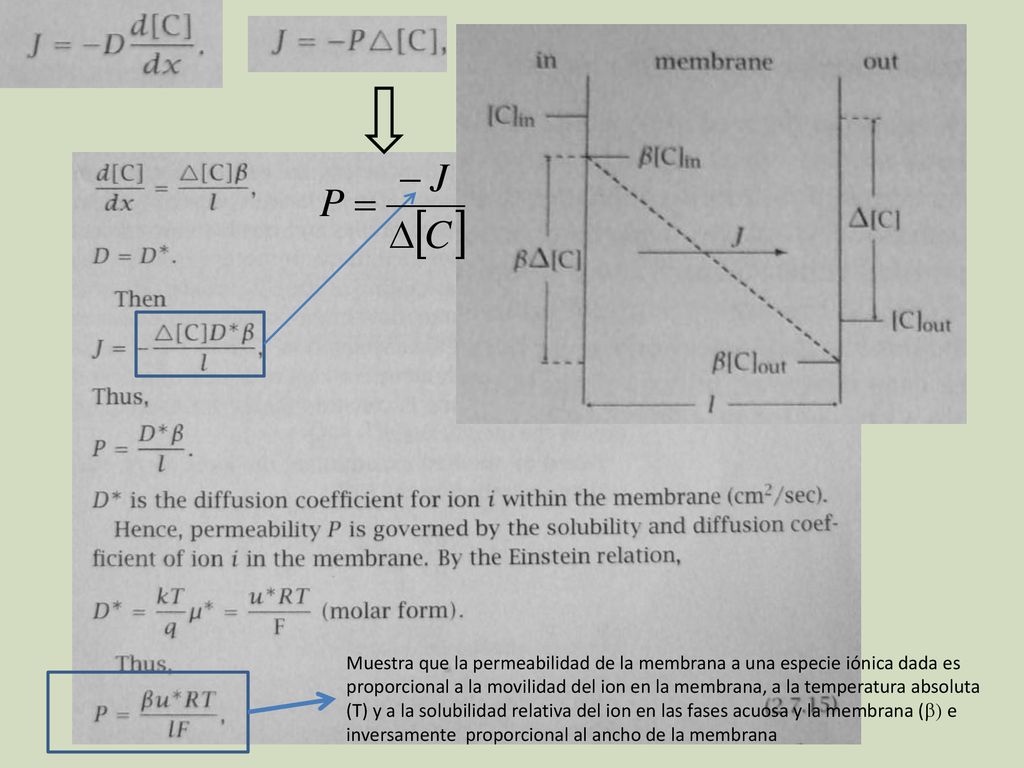

24 Muestra que la permeabilidad de la membrana a una especie iónica dada es proporcional a la movilidad del ion en la membrana, a la temperatura absoluta (T) y a la solubilidad relativa del ion en las fases acuosa y la membrana (b) e inversamente proporcional al ancho de la membrana

25 El modelo de Goldman-Hodgkin-Katz (GHK)
La ecuación de NP describe el movimiento de iones en medio acuoso El flujo a través de los canales de membrana puede no obedecer la ENP. En el caso de poros acuosos puede ser descrito en forma aproximada por la ENP El modelo de GHK supone que se cumple la ENP dentro de la membrana Cuando esta suposición no se cumple el modelo falla

26 Supuestos del modelo El movimiento de los iones en la membrana obedece la ENP Los iones se mueven en la membrana de forma independiente (sin interactuar unos con otros) El campo eléctrico en la membrana es constante. El potencial eléctrico decae linealmente a través de la membrana:

27 El modelo de Goldman-Hodgkin-Katz (GHK)

28

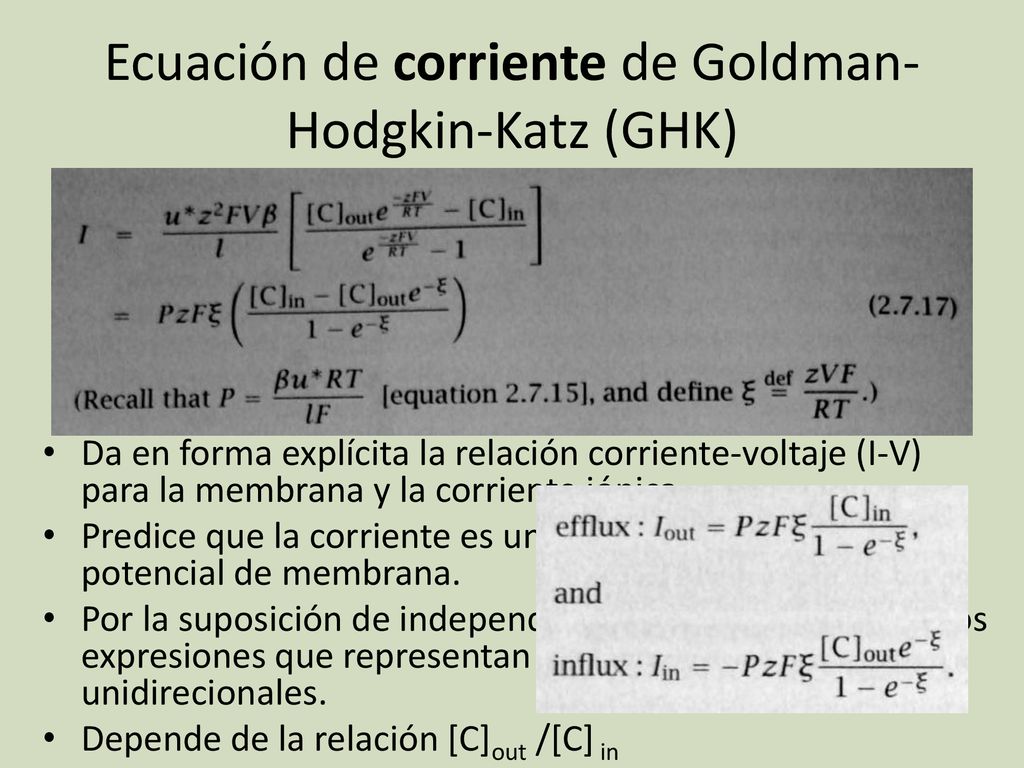

29 Ecuación de corriente de Goldman-Hodgkin-Katz (GHK)
Da en forma explícita la relación corriente-voltaje (I-V) para la membrana y la corriente iónica. Predice que la corriente es una función no lineal del potencial de membrana. Por la suposición de independencia puede dividirse en dos expresiones que representan los flujos independientes unidirecionales. Depende de la relación [C]out /[C] in

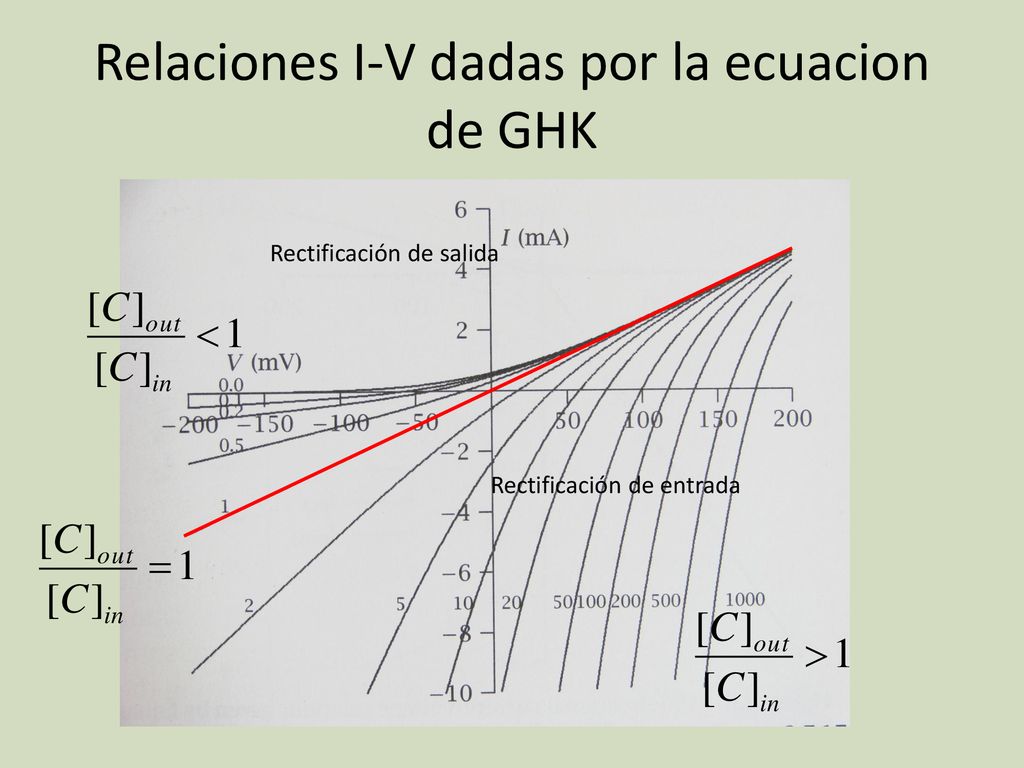

30 Relaciones I-V dadas por la ecuacion de GHK
Rectificación de salida Rectificación de entrada

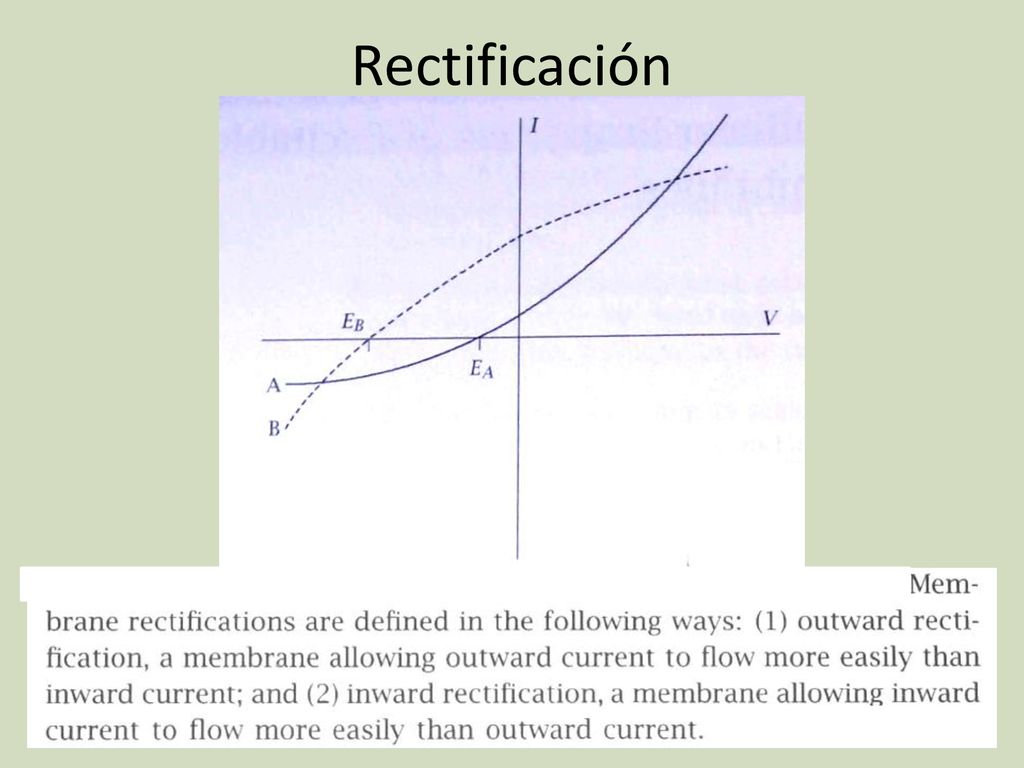

31 Rectificación

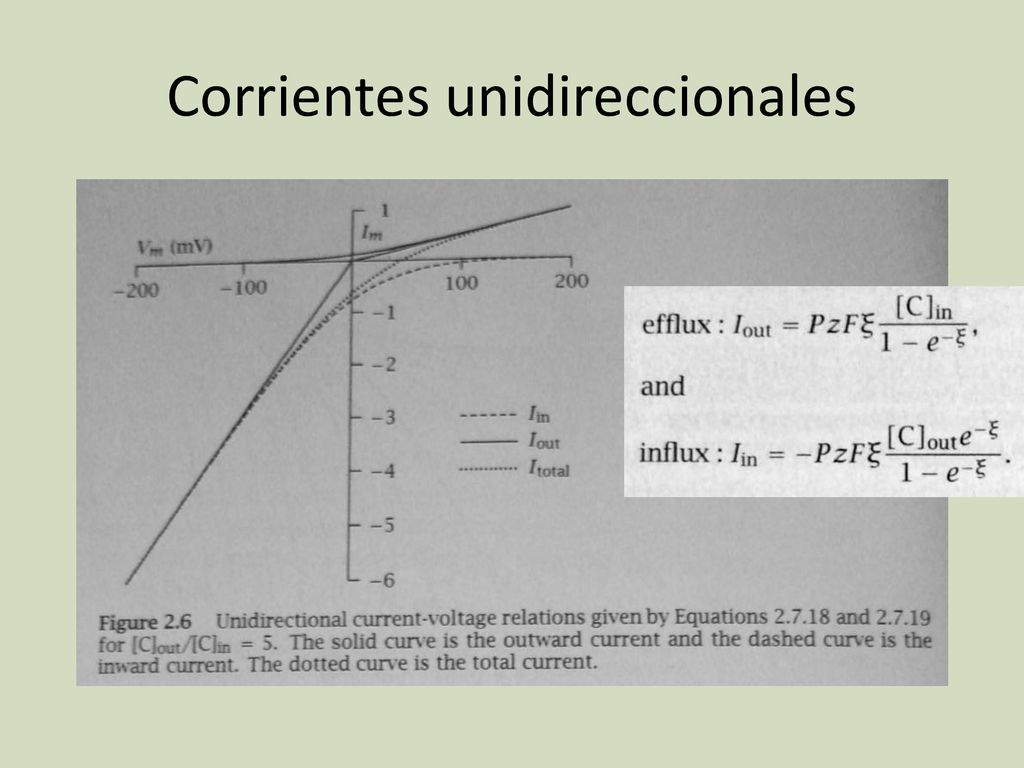

32 Corrientes unidireccionales

33

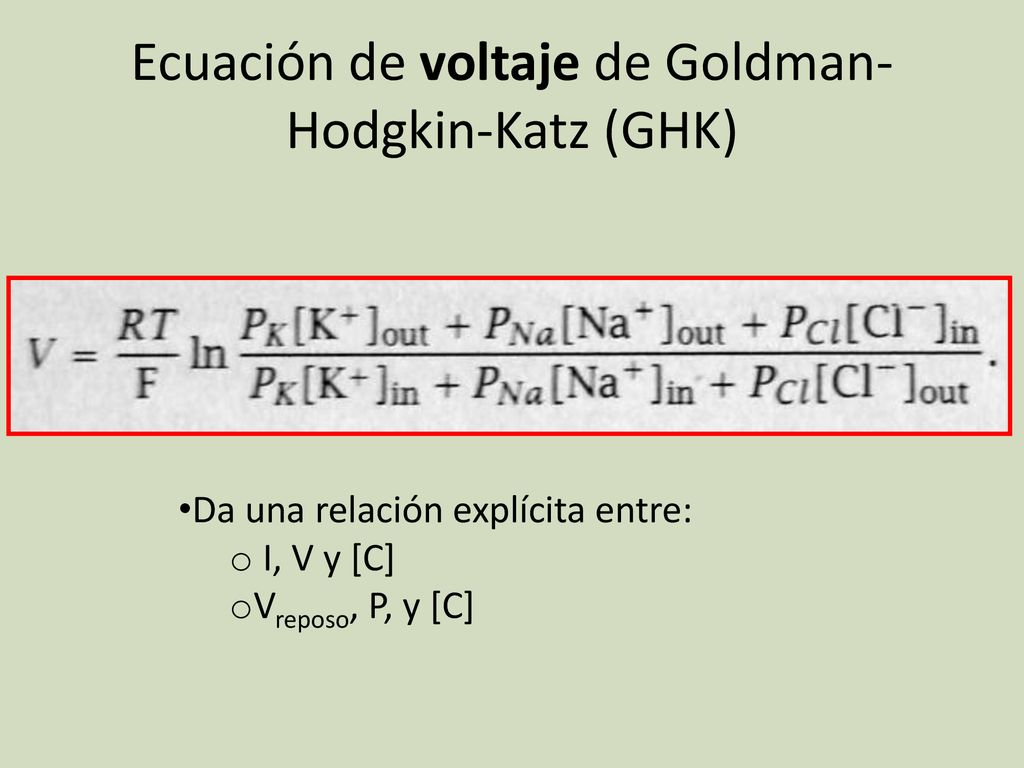

34 Ecuación de voltaje de Goldman-Hodgkin-Katz (GHK)
Da una relación explícita entre: I, V y [C] Vreposo, P, y [C]

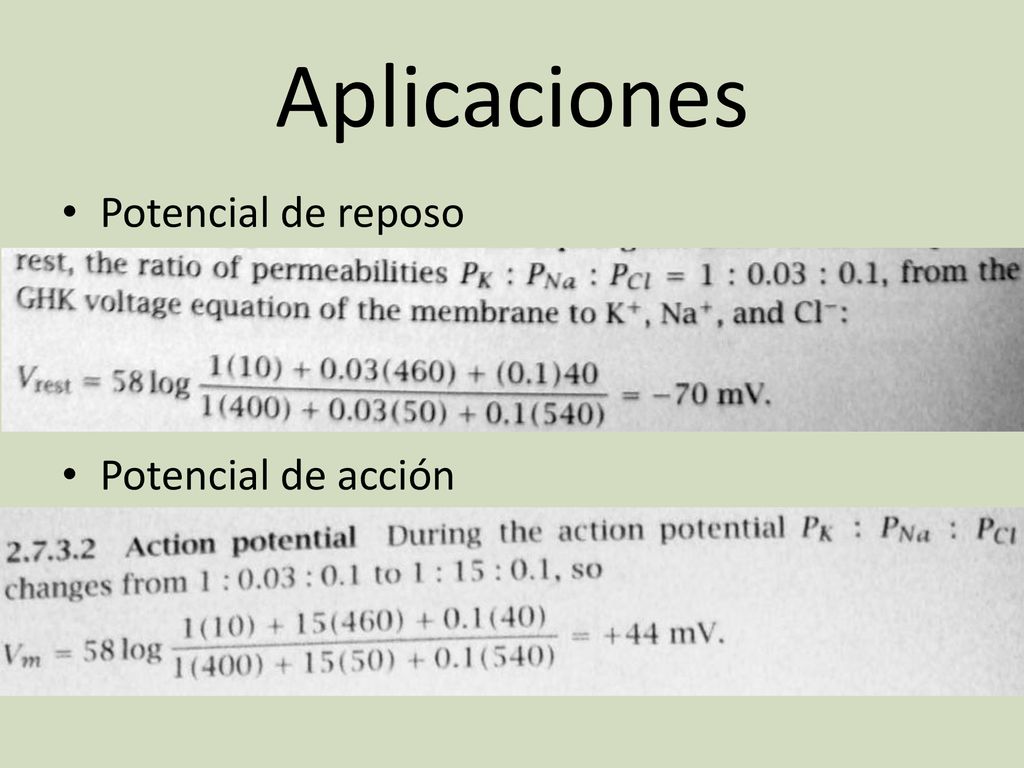

35 Aplicaciones Potencial de reposo Potencial de acción

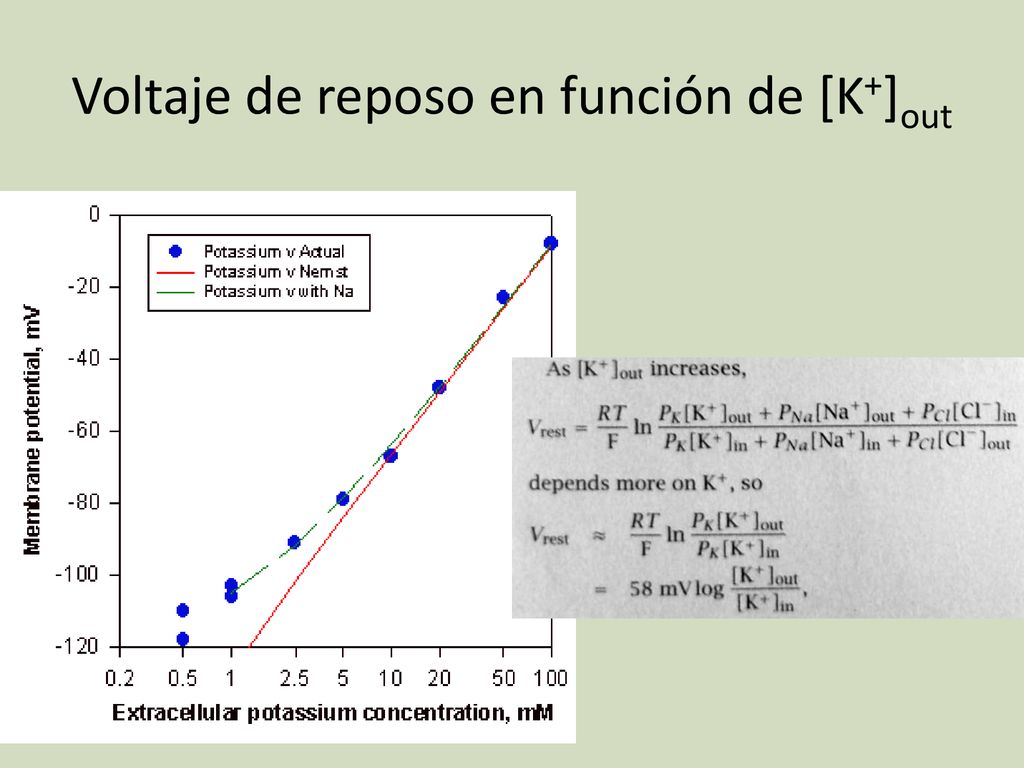

36 Voltaje de reposo en función de [K+]out

37 Propiedades eléctricas de las membranas excitables

38 La corriente iónica está dada en la ecuación por el producto de la conductividad total Gm y la fuerza electromotriz (Vm- Er). La fuerza electromotriz es un concepto importante: es la diferencia entre el Vm efectivo y el potencial de inversión para la corriente. (Vm-Er)=(Vm-Einv) Las corrientes iónicas de una célula pueden descomponerse en las especies iónicas individuales: Ii = INa + IK + Icl … Cada especie iónica porta una corriente que puede expresarse (por ejemplo): INa= gNa(Vm-ENa)

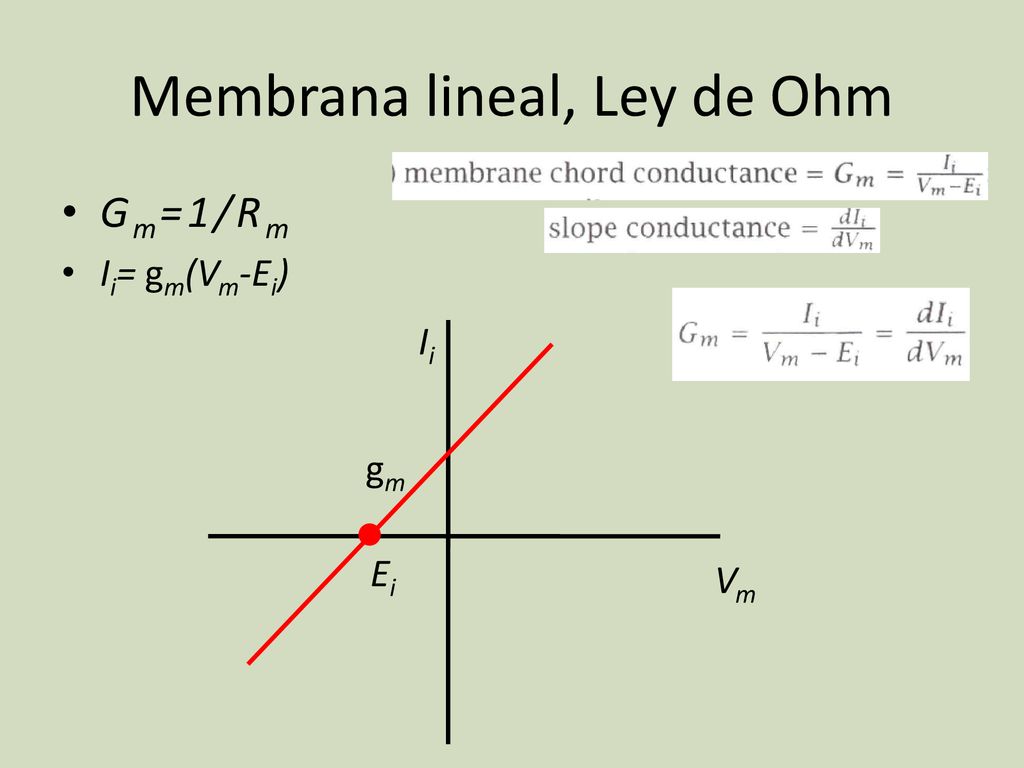

39 Membrana lineal, Ley de Ohm
Gm=1/Rm Ii= gm(Vm-Ei) Ei Vm Ii gm

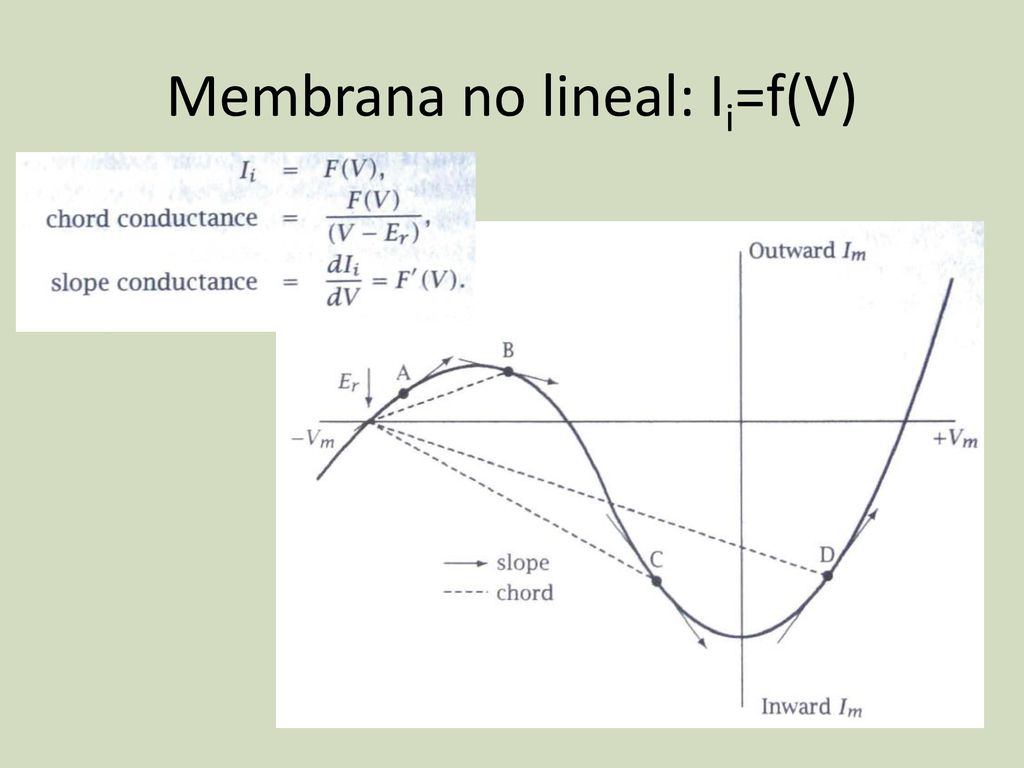

40 Membrana no lineal: Ii=f(V)

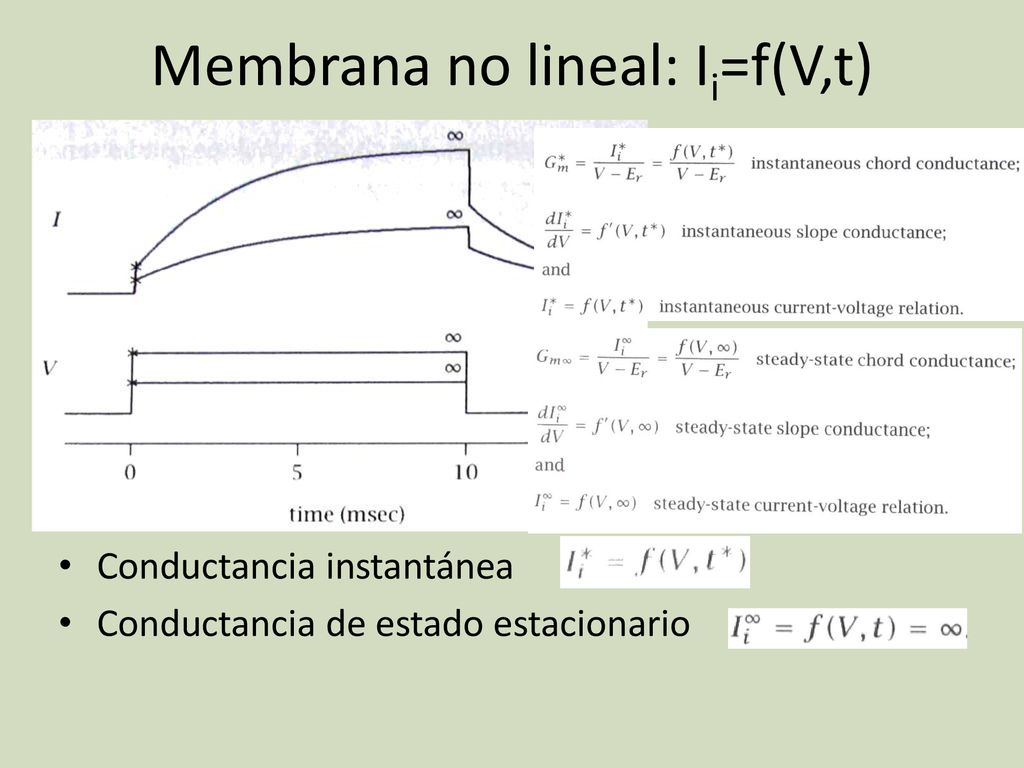

41 Membrana no lineal: Ii=f(V,t)
Conductancia instantánea Conductancia de estado estacionario

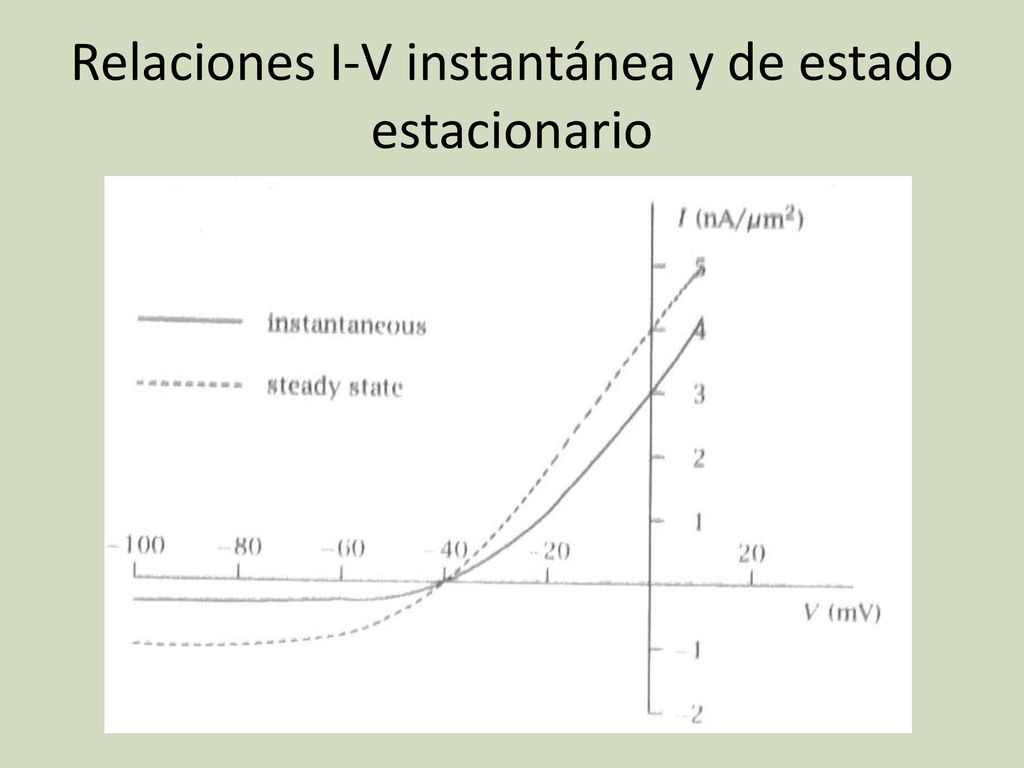

42 Relaciones I-V instantánea y de estado estacionario

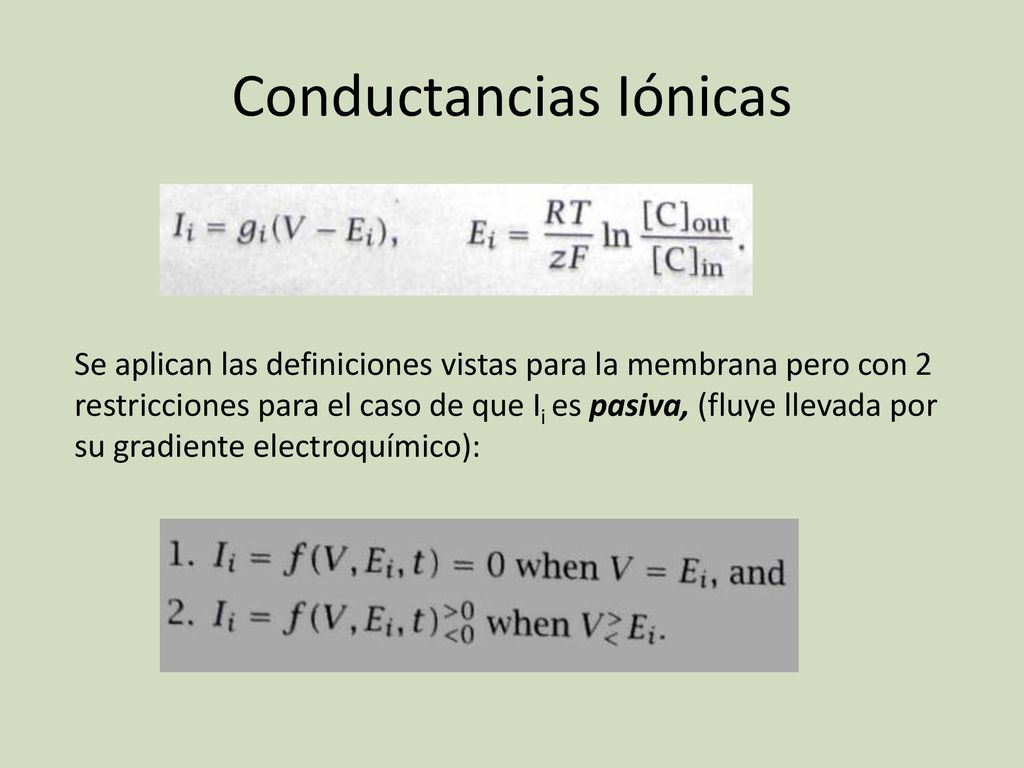

43 Conductancias Iónicas
Se aplican las definiciones vistas para la membrana pero con 2 restricciones para el caso de que Ii es pasiva, (fluye llevada por su gradiente electroquímico):

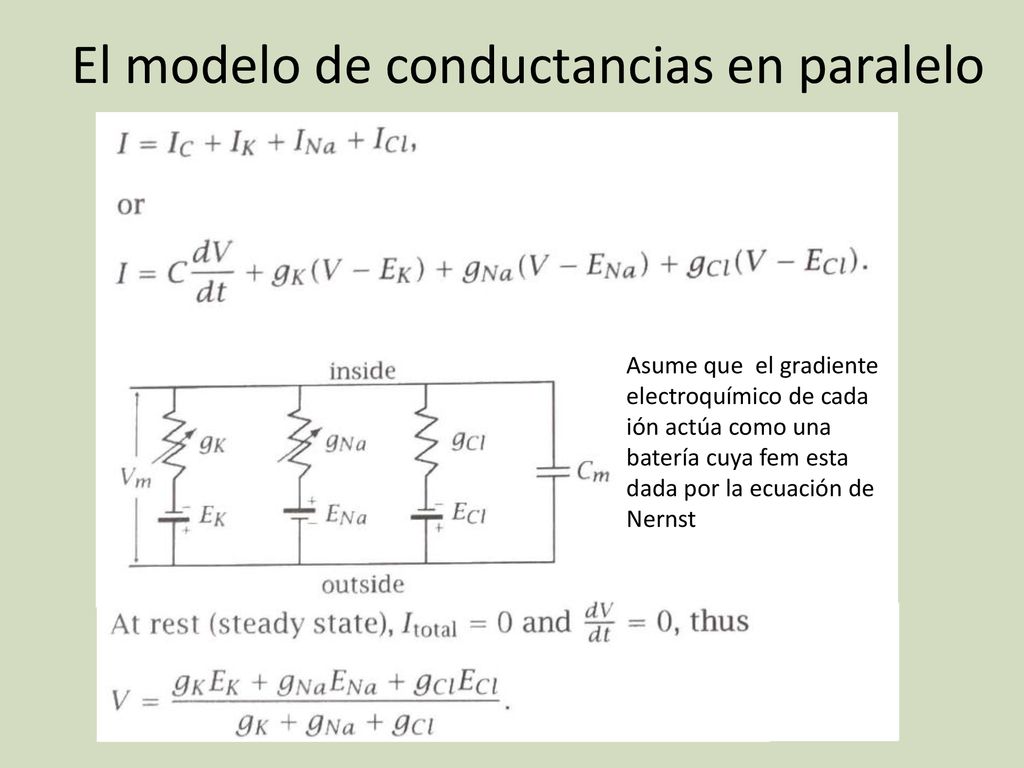

44 El modelo de conductancias en paralelo
Asume que el gradiente electroquímico de cada ión actúa como una batería cuya fem esta dada por la ecuación de Nernst

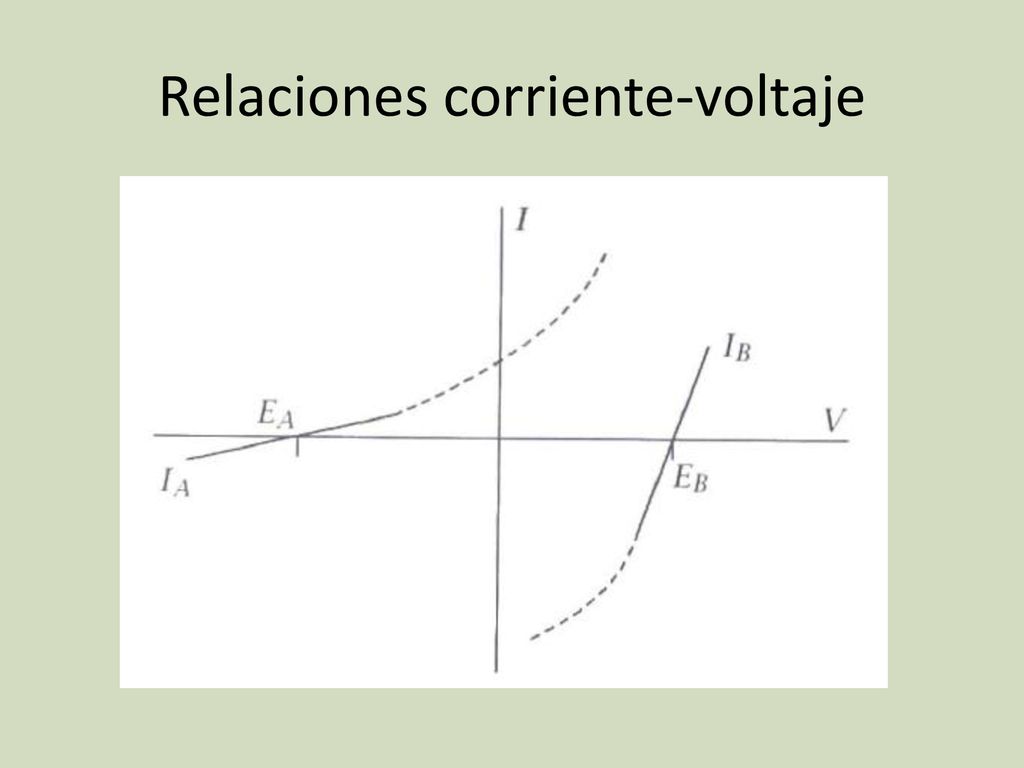

45 Relaciones corriente-voltaje

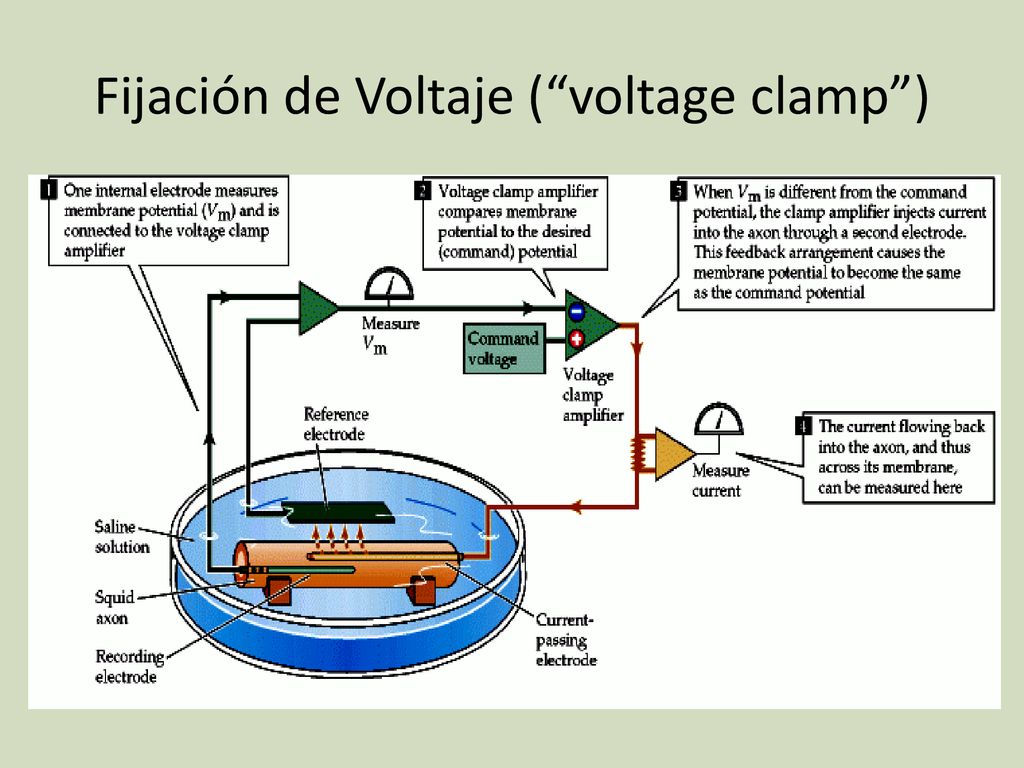

46 Fijación de Voltaje (“voltage clamp”)
En el campeo de voltaje convencional se mide el potencial de membrana, se compara con un valor de potencial deseado, el potencial comando, cuando estos dos potenciales son diferentes el amplificador inyecta corriente en el axon en este caso de modo de contrarrestar esta diferencia. Este mecanismo de retroalimentacion fija el voltaje en un determinado valor y la medida de la corriente necesaria para compensar el cambio es la que circula a traves de las conductancias activas a ese nivel de potencial

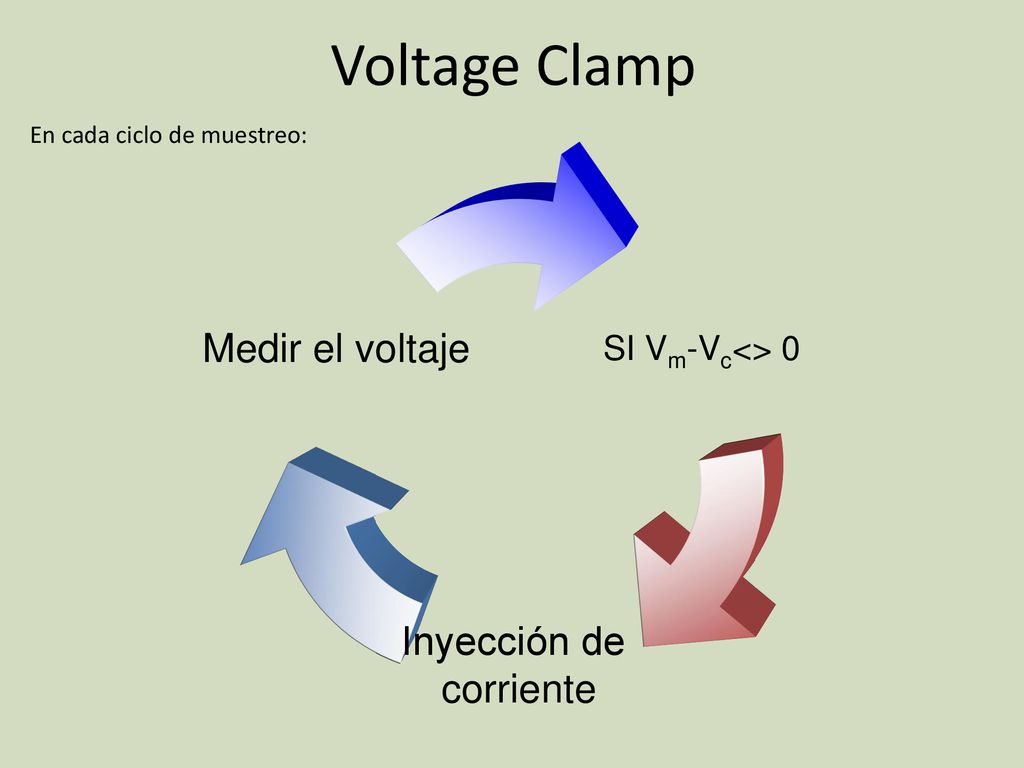

47 Voltage Clamp En cada ciclo de muestreo:
Resumiendo el sistema en cada ciclo mide, compara e inyecta corriente

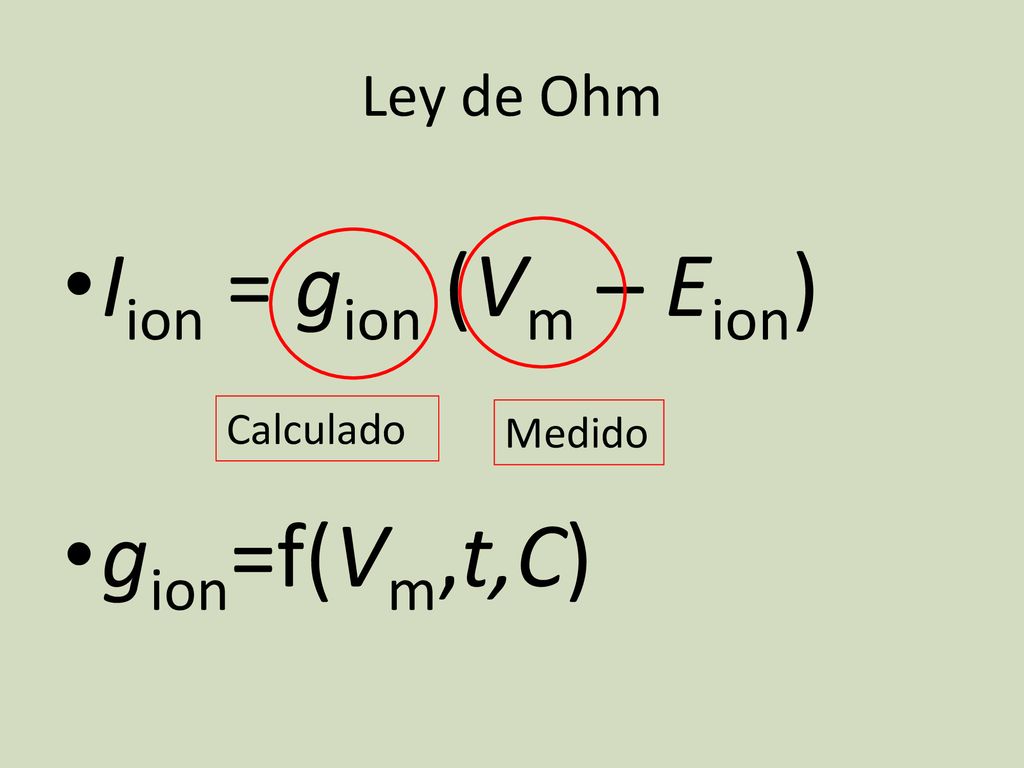

48 Ley de Ohm Iion = gion (Vm – Eion) gion=f(Vm,t,C) Medido Calculado
