SÓLIDOS DE REVOLUCIÓN SÓLIDOS DE REVOLUCIÓN Algunas aplicaciones.

Presentación del tema: "SÓLIDOS DE REVOLUCIÓN SÓLIDOS DE REVOLUCIÓN Algunas aplicaciones."— Transcripción de la presentación:

1

2 SÓLIDOS DE REVOLUCIÓN SÓLIDOS DE REVOLUCIÓN

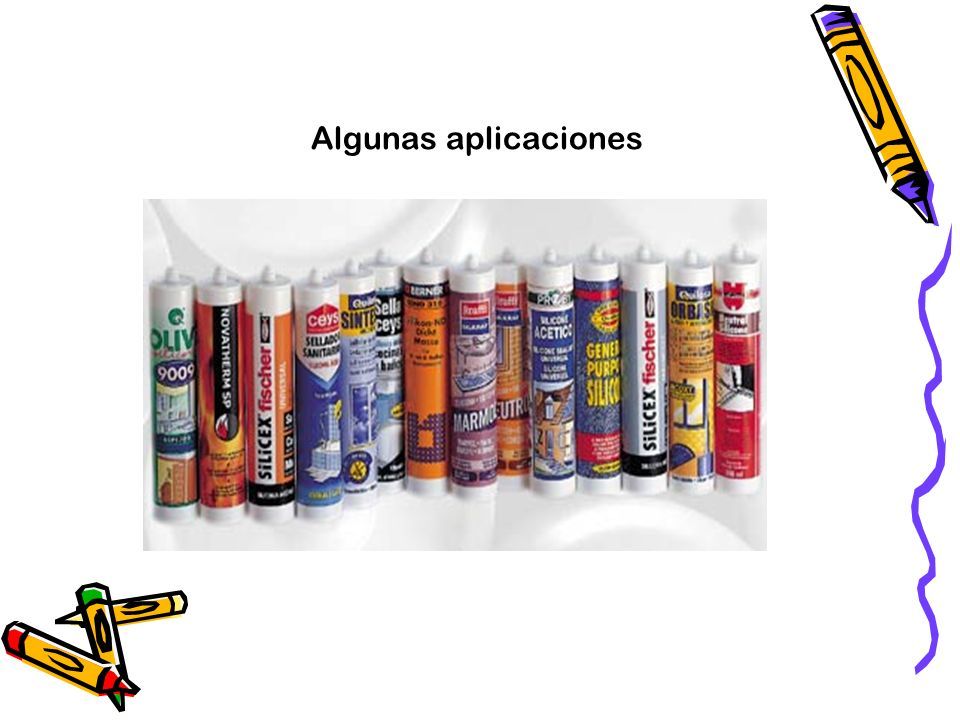

3 Algunas aplicaciones

4

5

6

7

8 CILINDRO DE REVOLUCIÓN Es el sólido que se genera al girar una vuelta completa un rectángulo alrededor de uno de sus lados. h r radio Superficie lateral bases

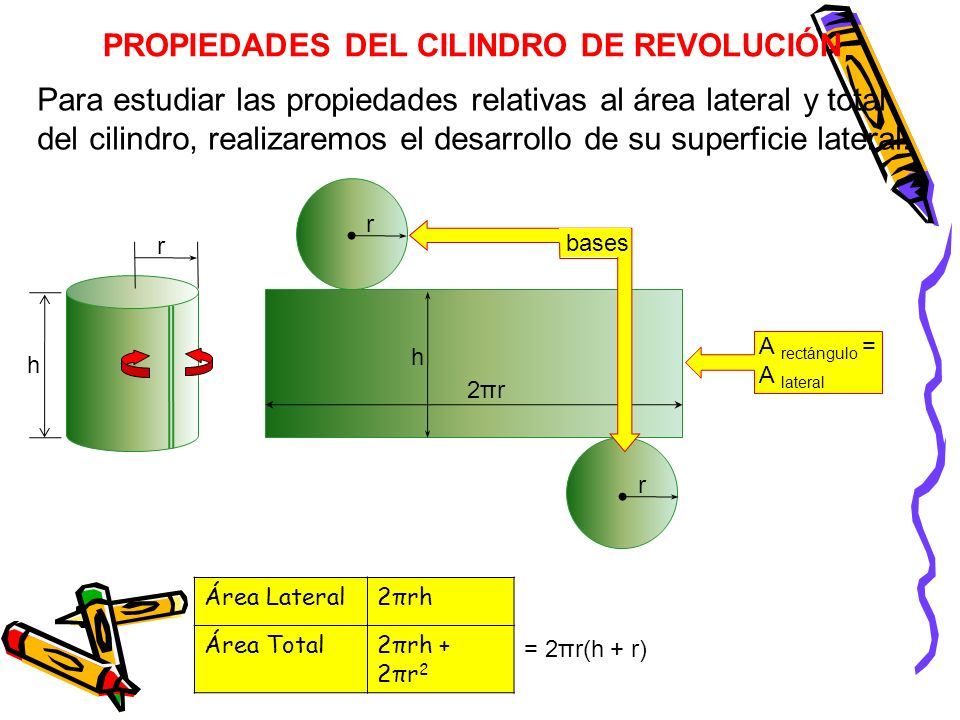

9 r h PROPIEDADES DEL CILINDRO DE REVOLUCIÓN Para estudiar las propiedades relativas al área lateral y total del cilindro, realizaremos el desarrollo de su superficie lateral. r r 2πr2πr h A rectángulo = A lateral Área Lateral2πrh Área Total2πrh + 2πr 2 = 2πr(h + r) bases

10 VOLUMEN DE UN CILINDRO DE REVOLUCIÓN El volumen de un sólido (V) es la medida del espacio que ocupa. En el caso del cilindro, su volumen estará dado por el producto del área de su base por su altura. r h V = πr 2 h

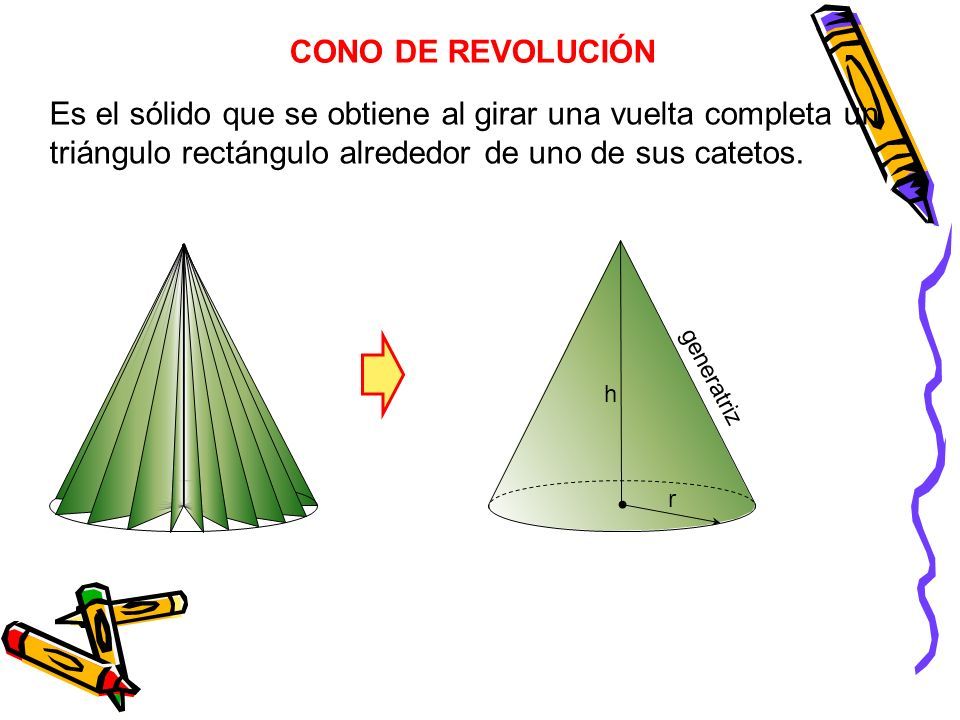

11 CONO DE REVOLUCIÓN Es el sólido que se obtiene al girar una vuelta completa un triángulo rectángulo alrededor de uno de sus catetos. r h generatriz

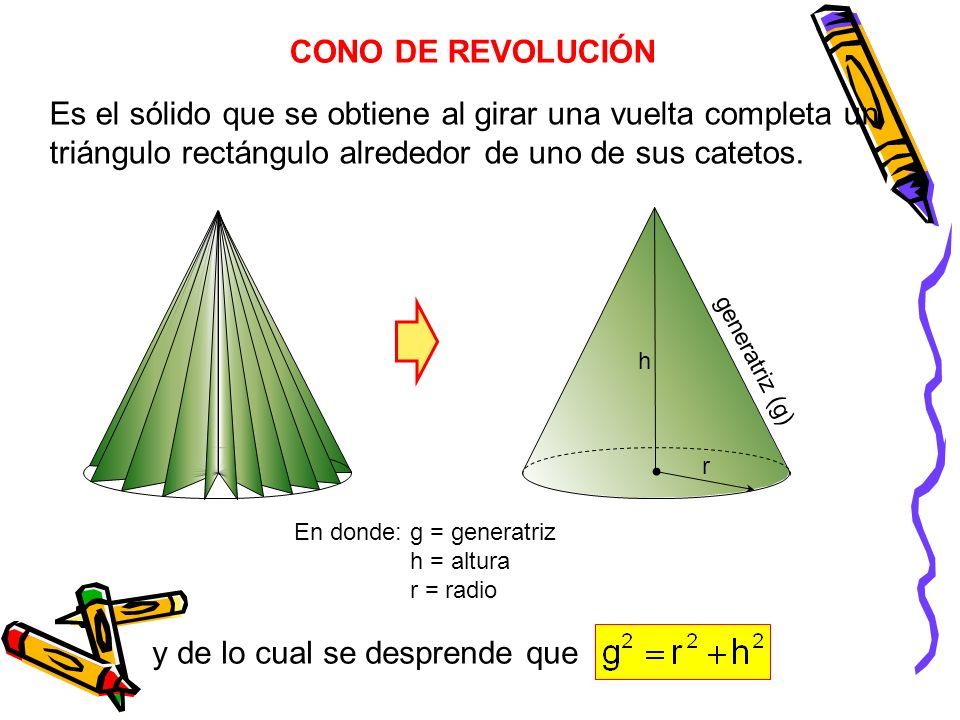

12 CONO DE REVOLUCIÓN Es el sólido que se obtiene al girar una vuelta completa un triángulo rectángulo alrededor de uno de sus catetos. r h generatriz (g) y de lo cual se desprende que En donde: g = generatriz h = altura r = radio

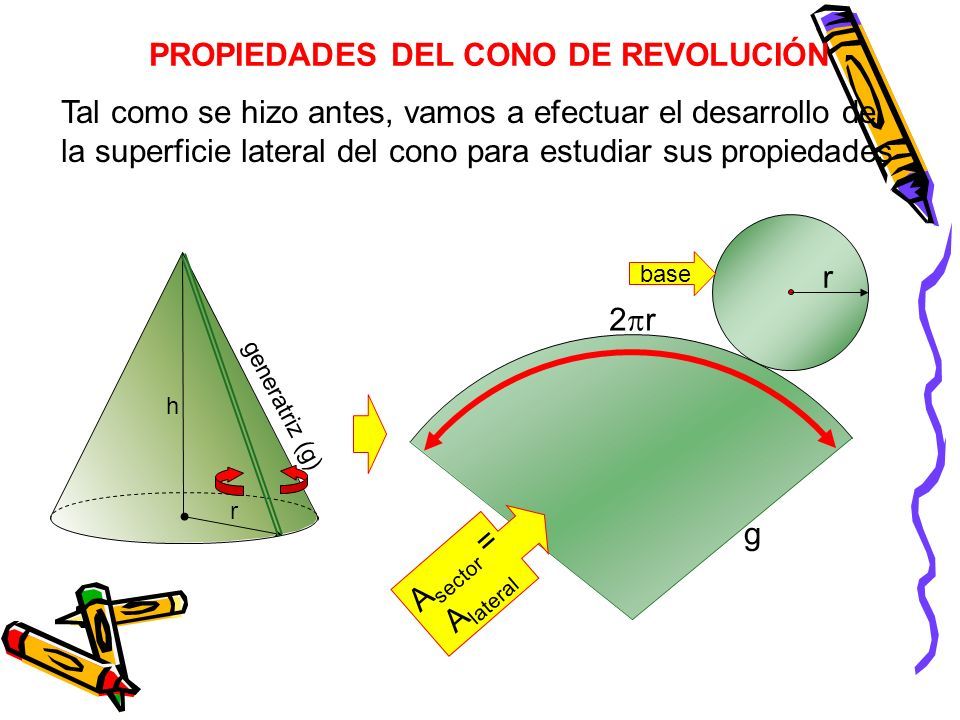

13 r h generatriz (g) PROPIEDADES DEL CONO DE REVOLUCIÓN Tal como se hizo antes, vamos a efectuar el desarrollo de la superficie lateral del cono para estudiar sus propiedades r g 2r2r A sector = A lateral base

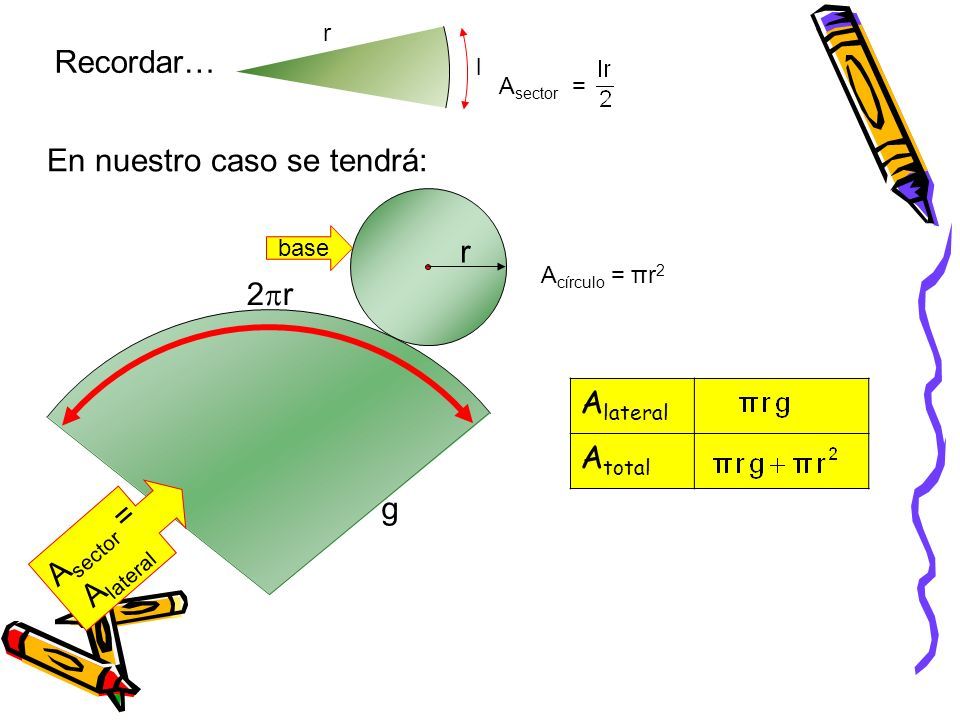

14 Recordar… r l A sector = En nuestro caso se tendrá: r g 2r2r A sector = A lateral base A lateral A total A círculo = πr 2

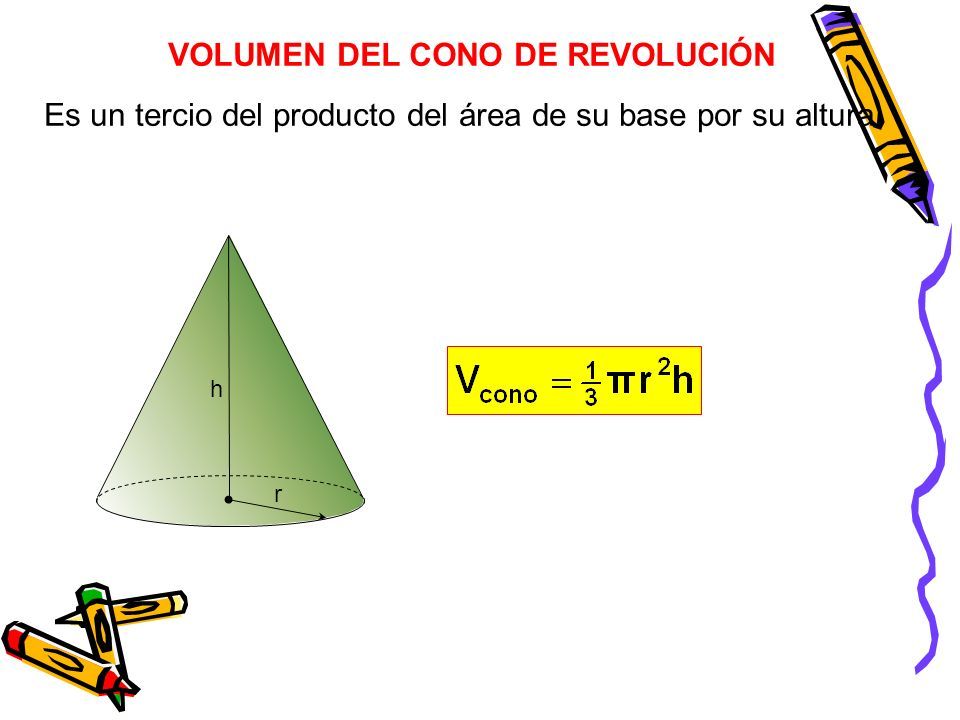

15 r h VOLUMEN DEL CONO DE REVOLUCIÓN Es un tercio del producto del área de su base por su altura.

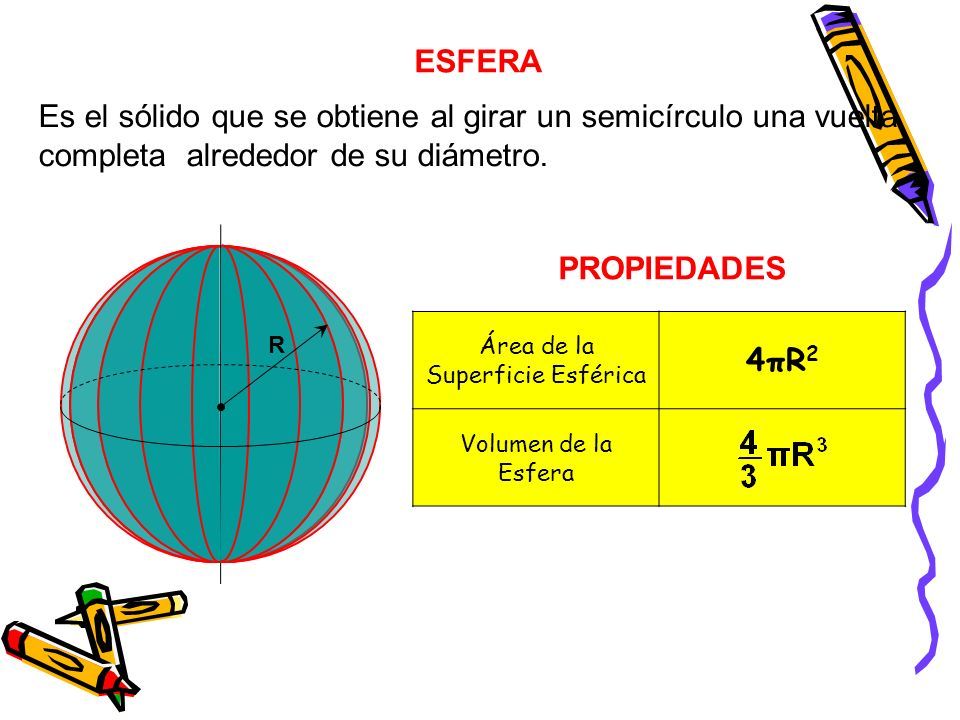

16 ESFERA Es el sólido que se obtiene al girar un semicírculo una vuelta completa alrededor de su diámetro. R Área de la Superficie Esférica 4πR24πR2 Volumen de la Esfera PROPIEDADES

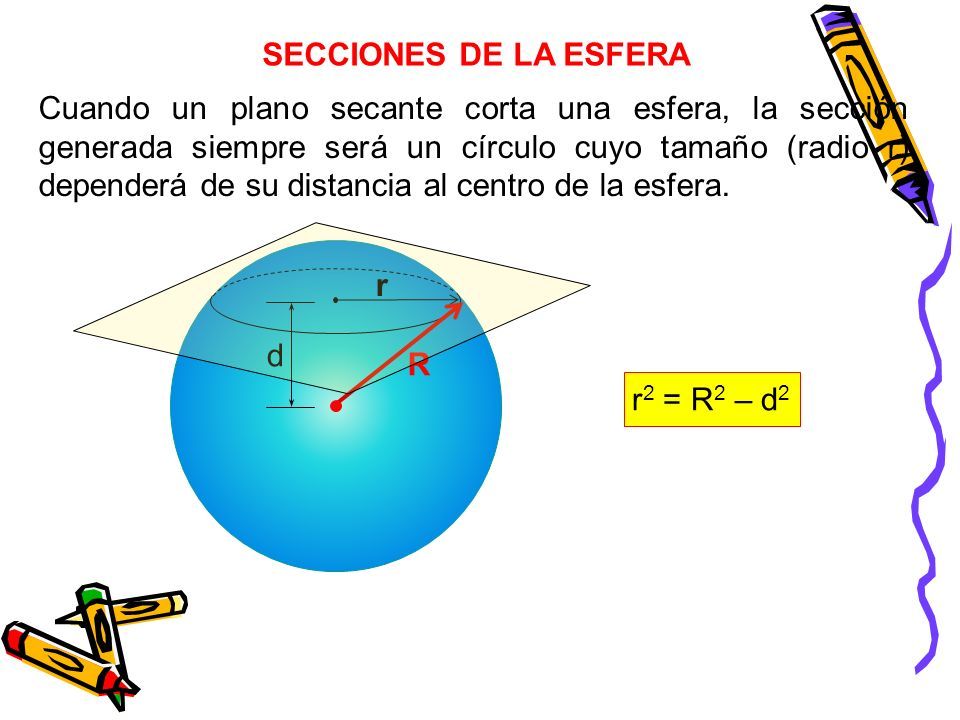

17 SECCIONES DE LA ESFERA Cuando un plano secante corta una esfera, la sección generada siempre será un círculo cuyo tamaño (radio r) dependerá de su distancia al centro de la esfera. r R d r 2 = R 2 – d 2

18 Ejercicios planteados en el libro

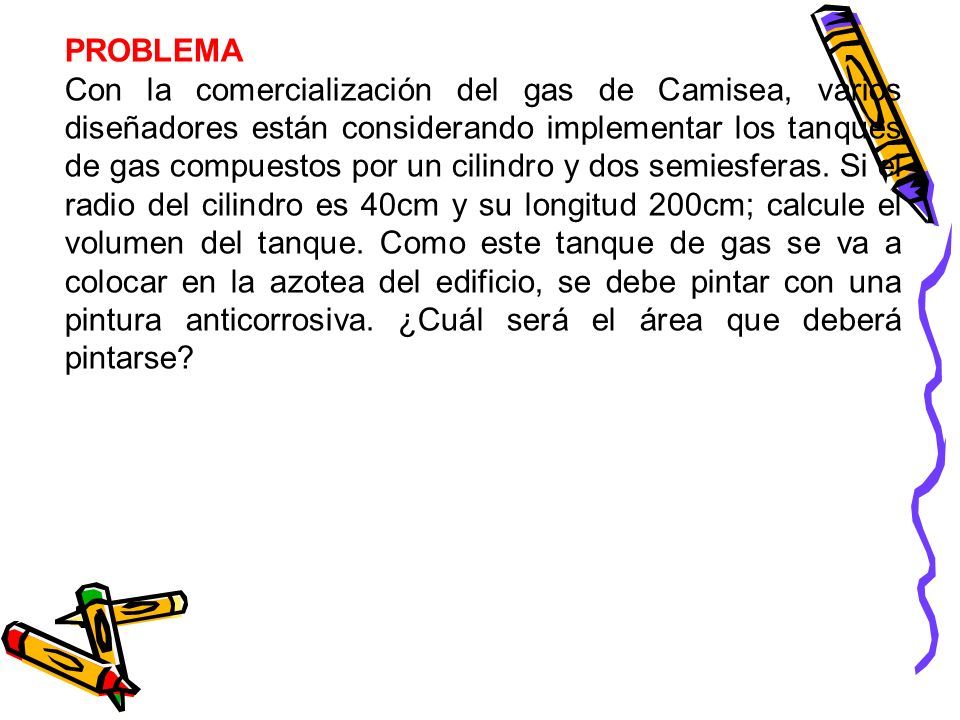

19 PROBLEMA Con la comercialización del gas de Camisea, varios diseñadores están considerando implementar los tanques de gas compuestos por un cilindro y dos semiesferas. Si el radio del cilindro es 40cm y su longitud 200cm; calcule el volumen del tanque. Como este tanque de gas se va a colocar en la azotea del edificio, se debe pintar con una pintura anticorrosiva. ¿Cuál será el área que deberá pintarse?

20 Pregunta 22, pág 67 VISTA FRONTAL VISTA OBLÍCUA

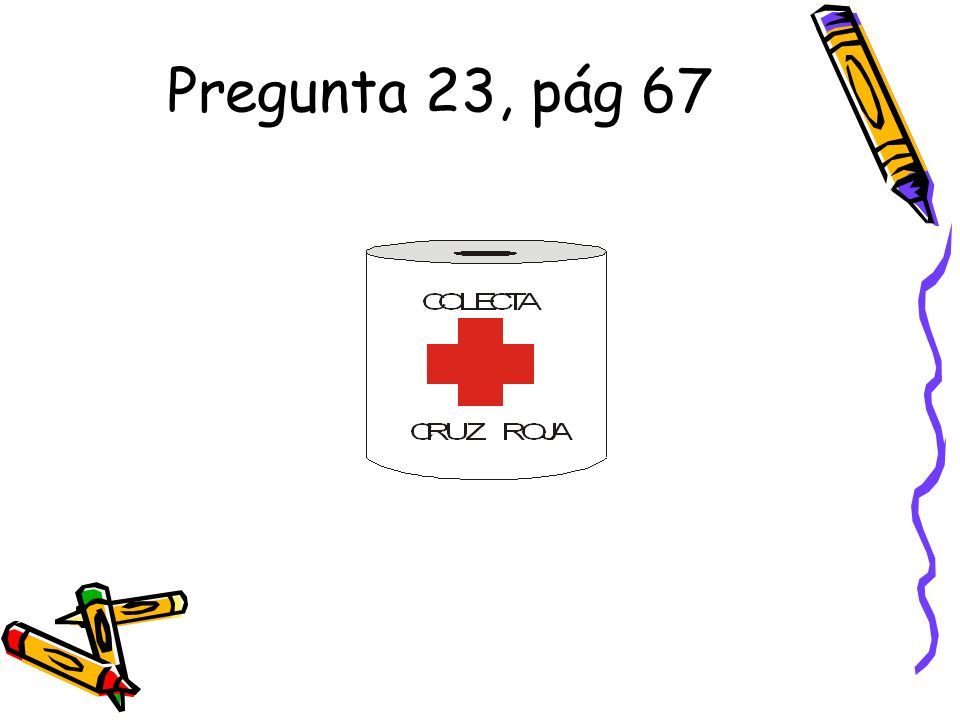

21 Pregunta 23, pág 67
