Dinámica neuronal Gonzalo G. de Polavieja Laboratorio de Procesamiento Neuronal, Departamento de Física Teórica, UAM

Presentación del tema: "Dinámica neuronal Gonzalo G. de Polavieja Laboratorio de Procesamiento Neuronal, Departamento de Física Teórica, UAM"— Transcripción de la presentación:

1 Dinámica neuronal Gonzalo G. de Polavieja Laboratorio de Procesamiento Neuronal, Departamento de Física Teórica, UAM http://delta.ft.uam.es/neurociencia/gonzalo/Leech_page.htm

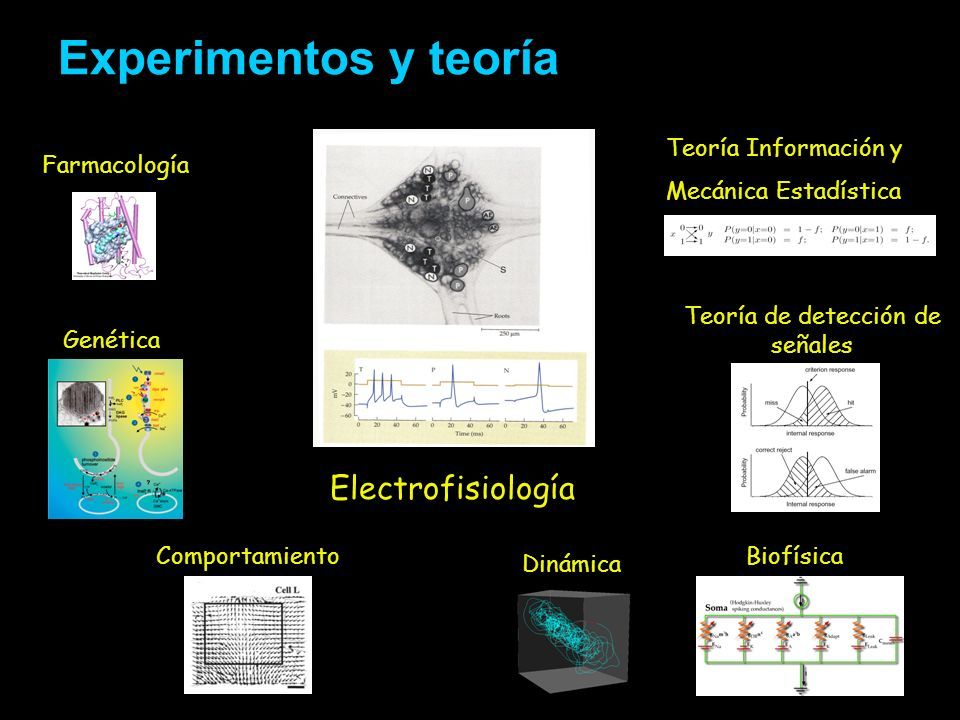

2 Genética Comportamiento Biofísica Dinámica Teoría de detección de señales Teoría Información y Mecánica Estadística Farmacología Experimentos y teoría Electrofisiología

3 ¿Qué os voy a contar? 1. Introducción (la biología) 2. Cómo se crea un modelo 3. Análisis del modelo 4. Cómo se hace un modelo más complejo

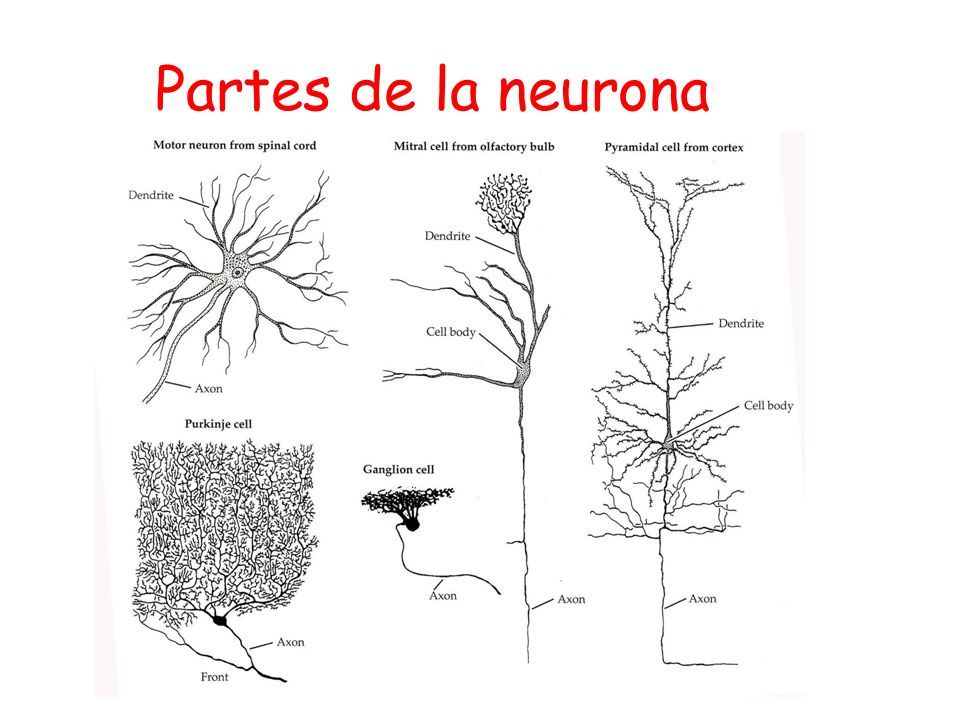

4 Partes de la neurona

5 Actividad neuronal

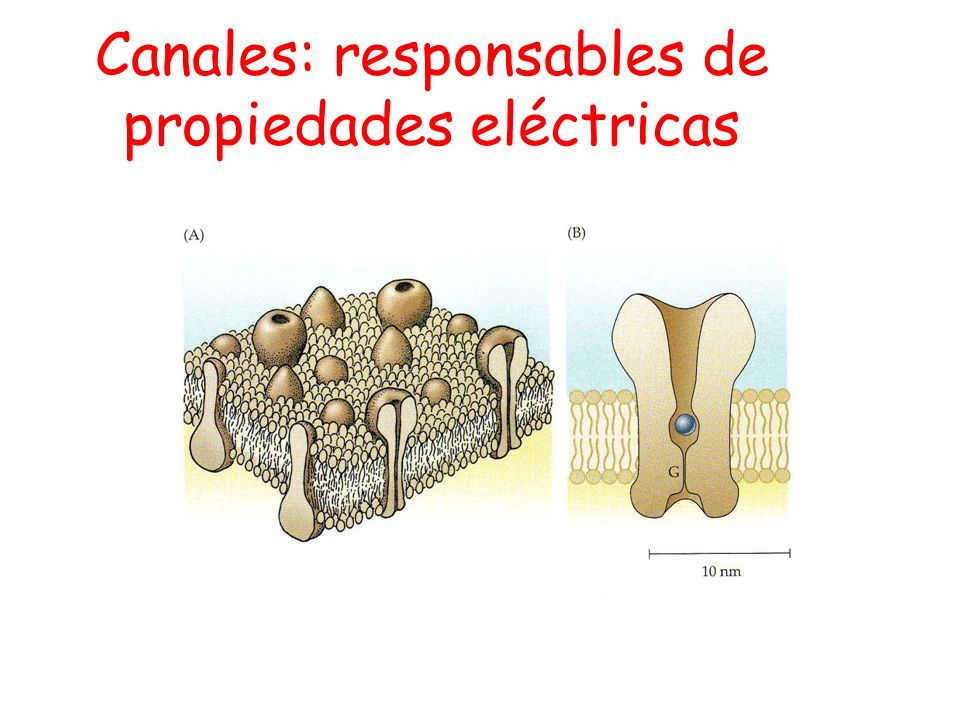

6 Canales: responsables de propiedades eléctricas

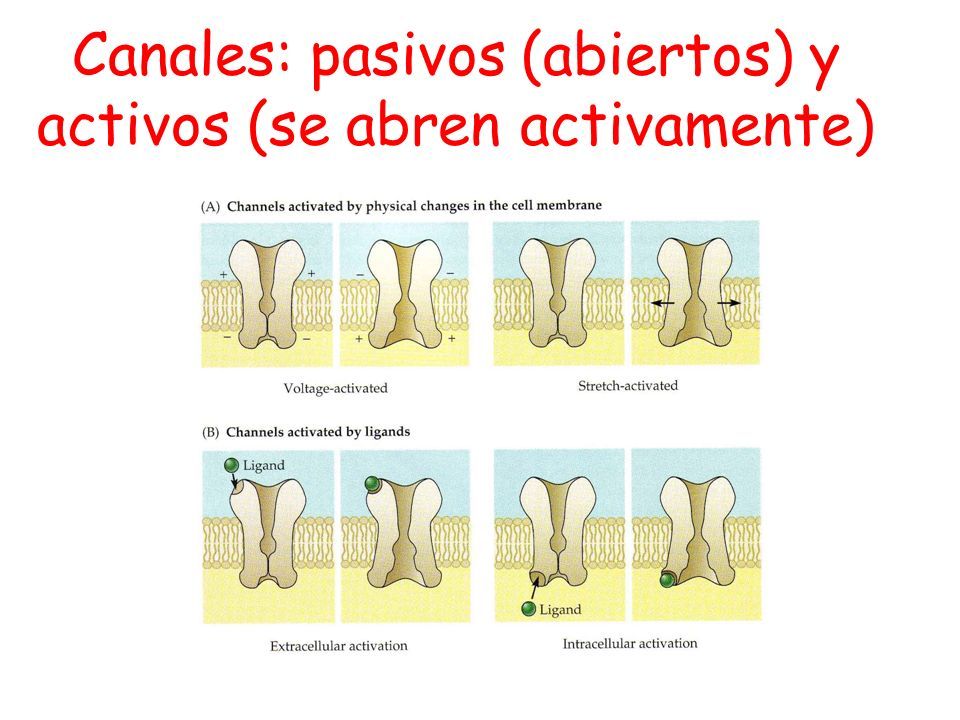

7 Canales: pasivos (abiertos) y activos (se abren activamente)

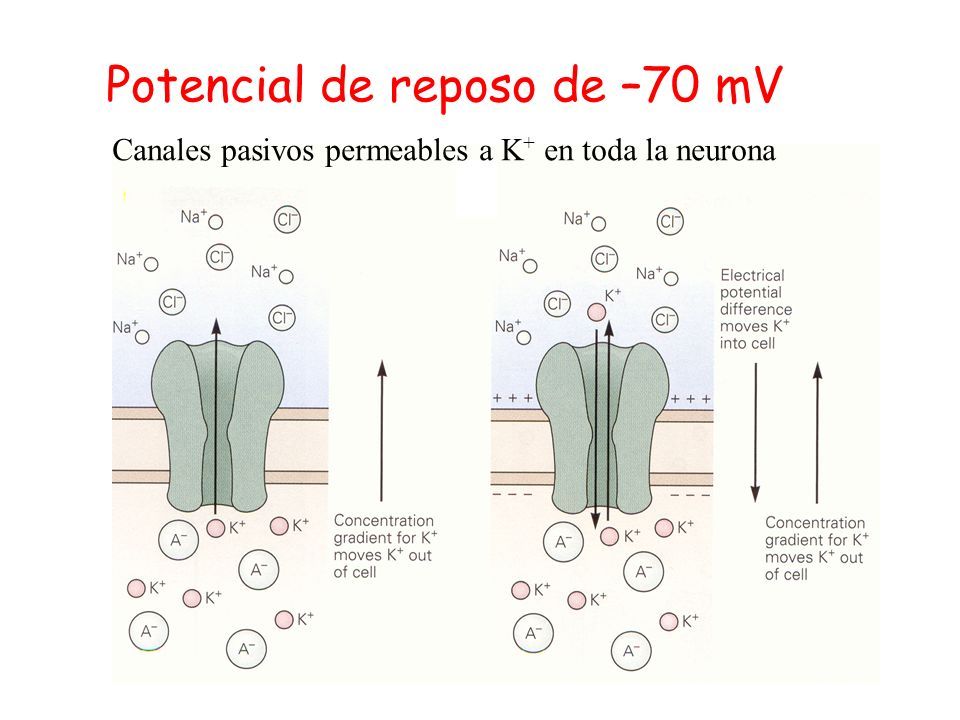

8 Potencial de reposo de –70 mV Canales pasivos permeables a K + en toda la neurona

9 Corriente injectada Los canales sensibles al voltage se abren (Na entra) Otros canales sensibles al voltage se abren (K sale) tiempo Voltage Corriente Potencial de acción en el axón

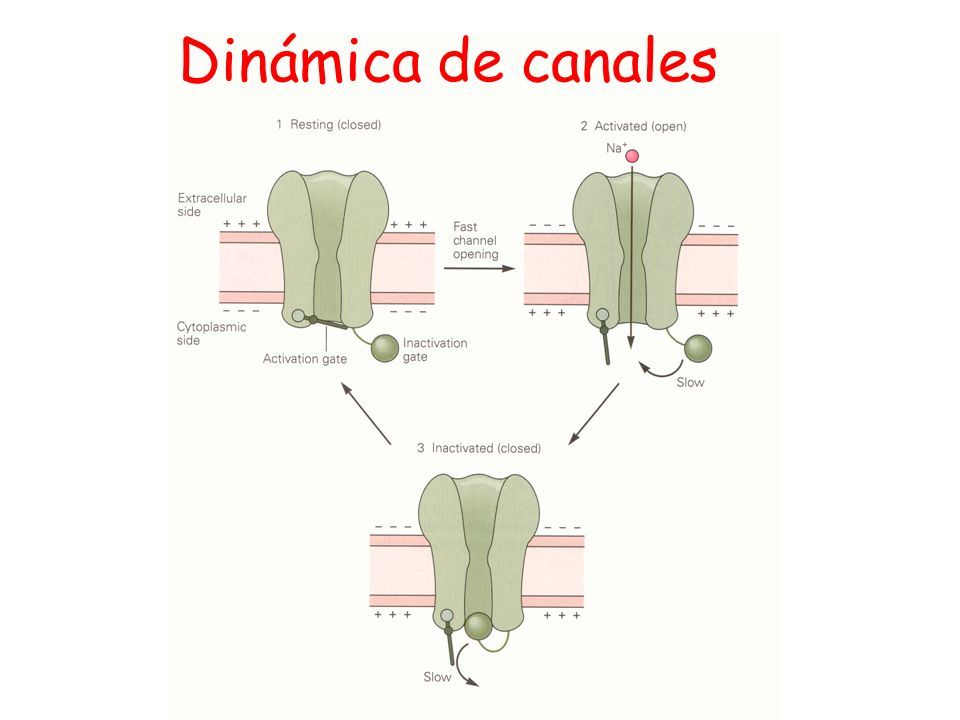

10 Dinámica de canales

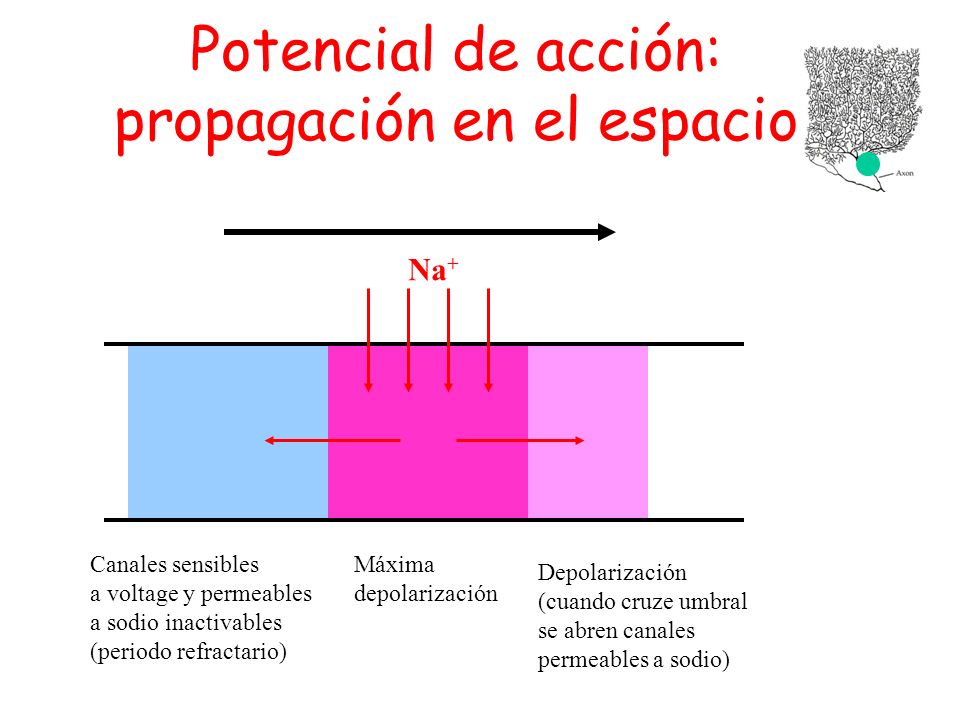

11 Potencial de acción: propagación en el espacio Canales sensibles a voltage y permeables a sodio inactivables (periodo refractario) Depolarización (cuando cruze umbral se abren canales permeables a sodio) Máxima depolarización Na +

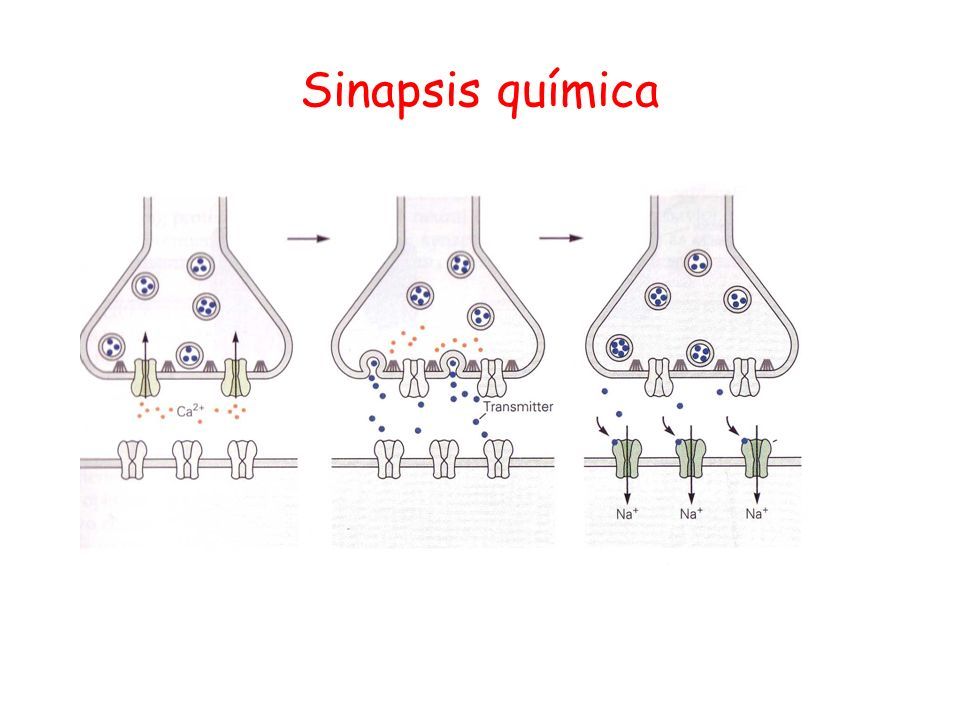

12 Sinapsis química

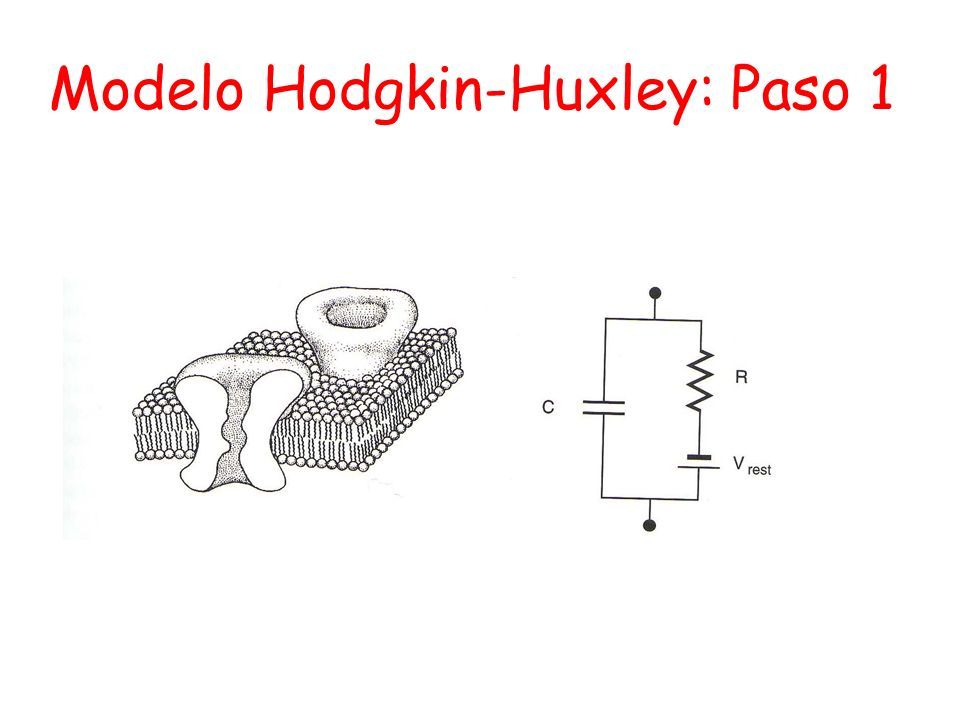

13 Modelo Hodgkin-Huxley: Paso 1

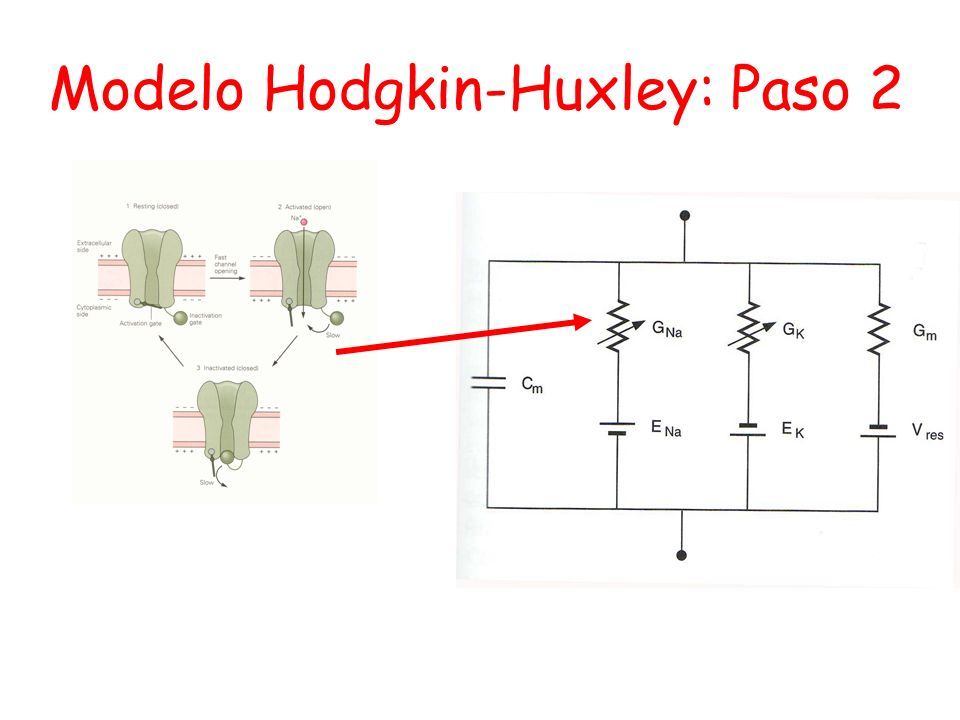

14 Modelo Hodgkin-Huxley: Paso 2

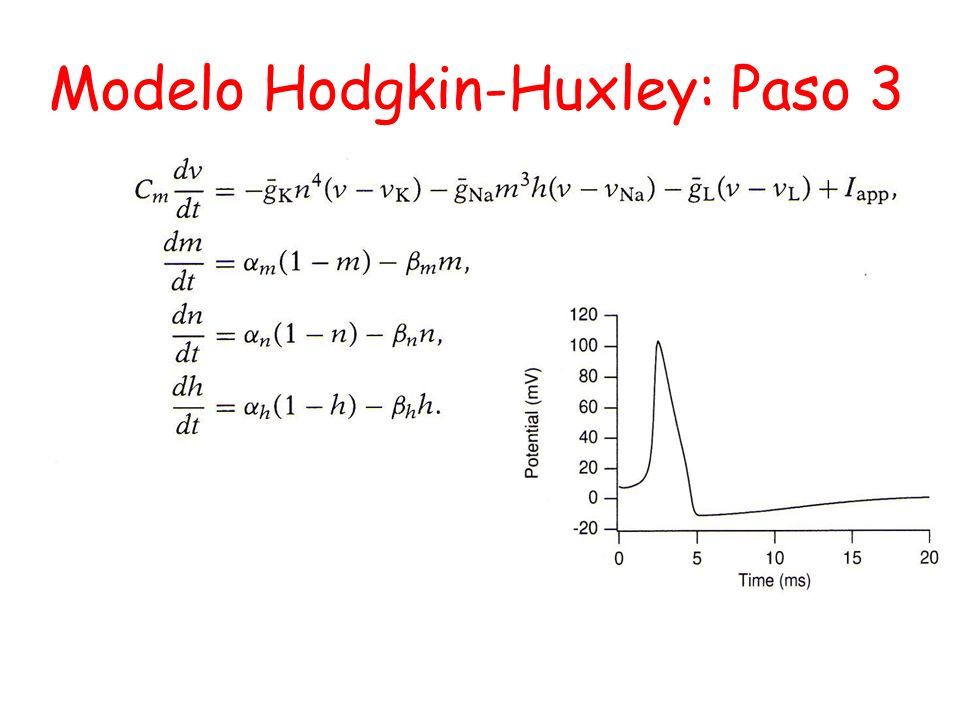

15 Modelo Hodgkin-Huxley: Paso 3

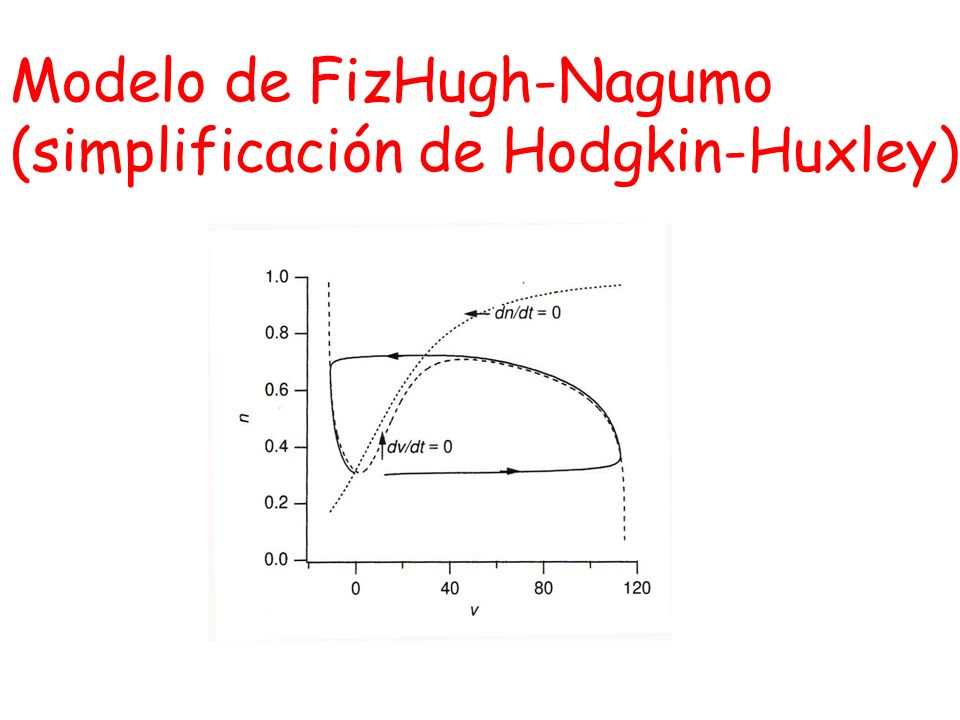

16 Modelo de FizHugh-Nagumo (simplificación de Hodgkin-Huxley)

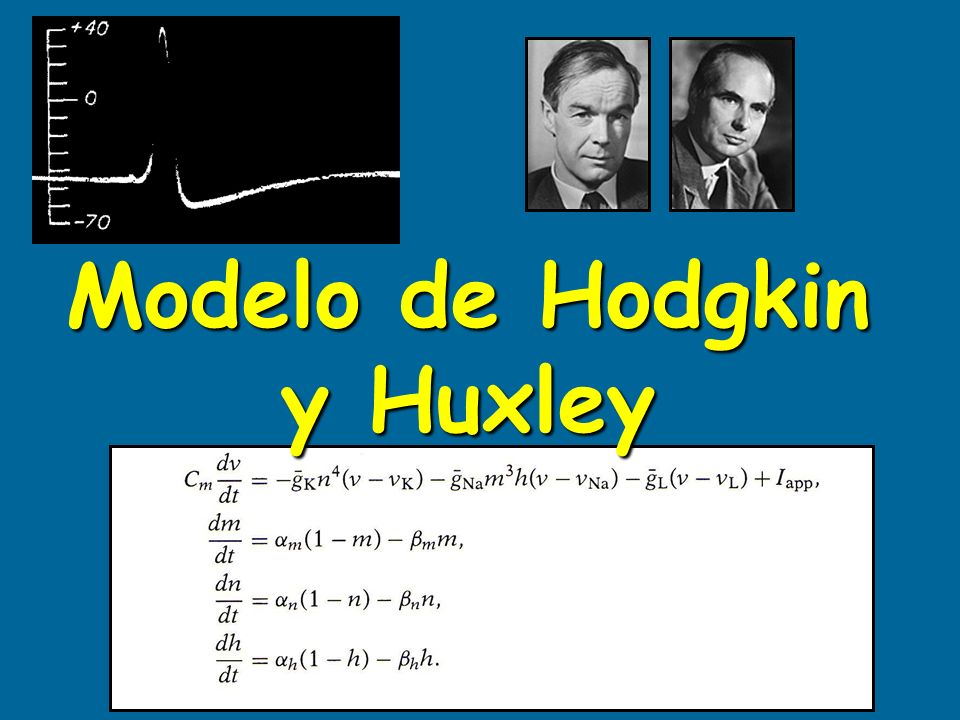

17 Modelo de Hodgkin y Huxley

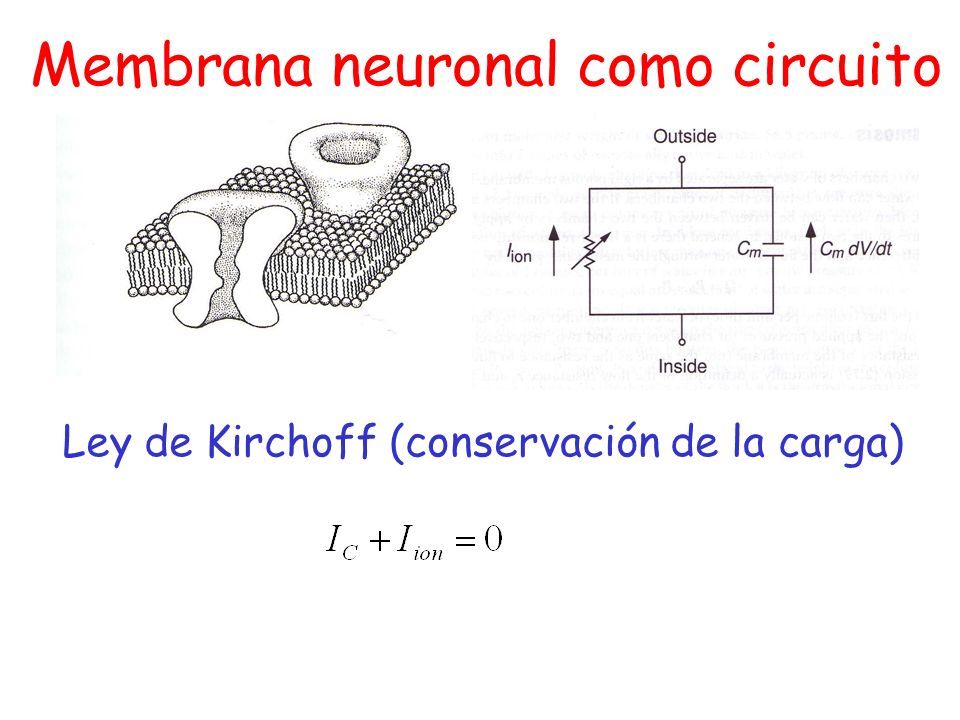

18 Membrana neuronal como circuito Ley de Kirchoff (conservación de la carga)

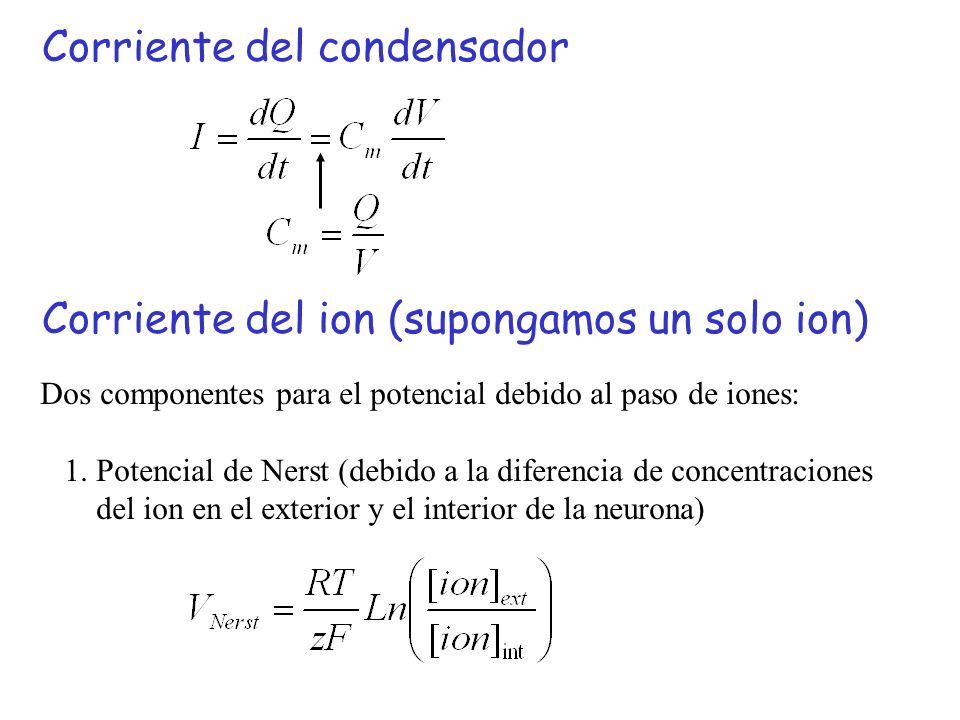

19 Corriente del condensador Corriente del ion (supongamos un solo ion) Dos componentes para el potencial debido al paso de iones: 1. Potencial de Nerst (debido a la diferencia de concentraciones del ion en el exterior y el interior de la neurona)

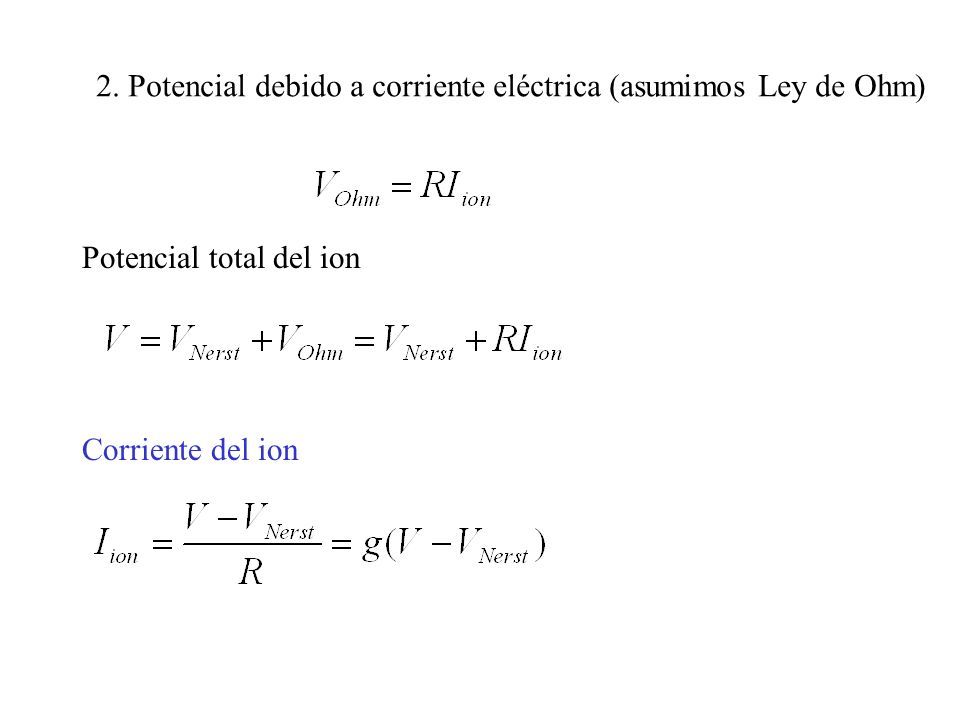

20 2. Potencial debido a corriente eléctrica (asumimos Ley de Ohm) Potencial total del ion Corriente del ion

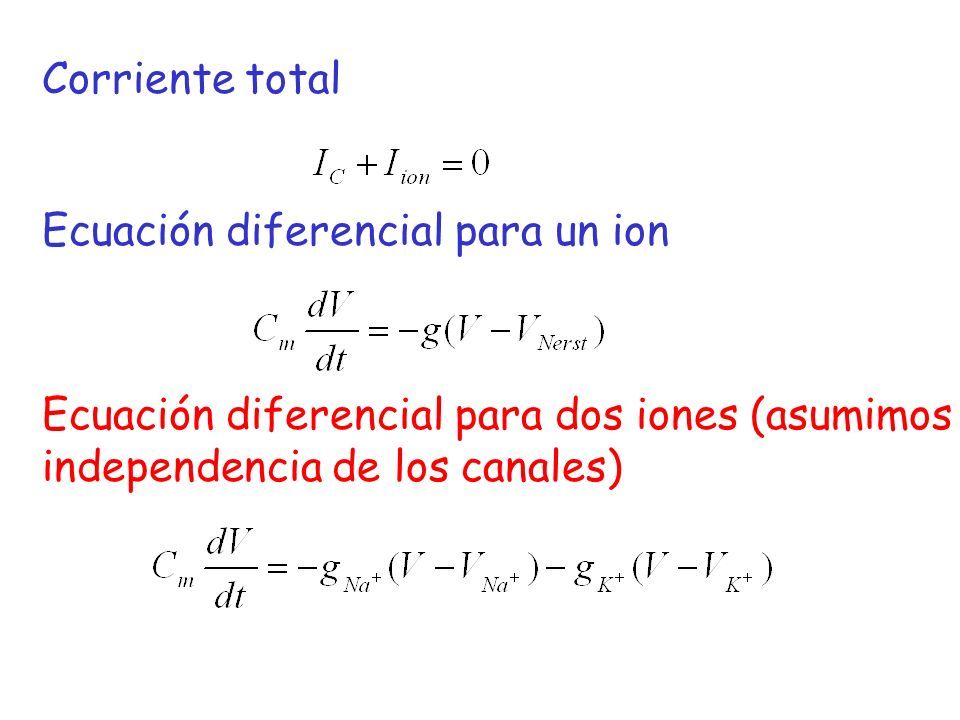

21 Corriente total Ecuación diferencial para un ion Ecuación diferencial para dos iones (asumimos independencia de los canales)

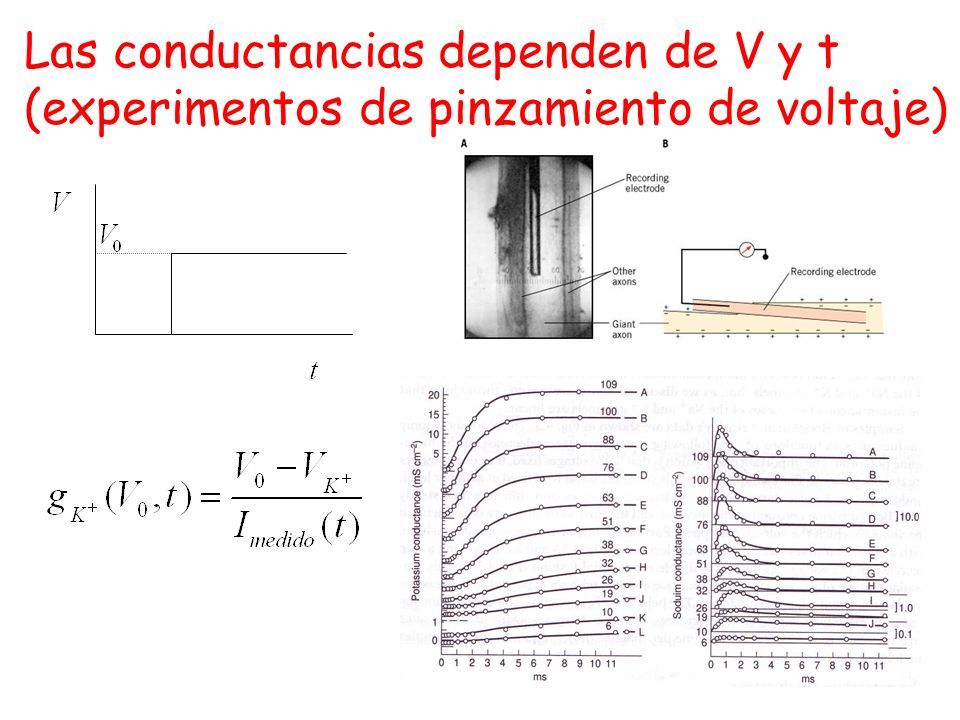

22 Las conductancias dependen de V y t (experimentos de pinzamiento de voltaje)

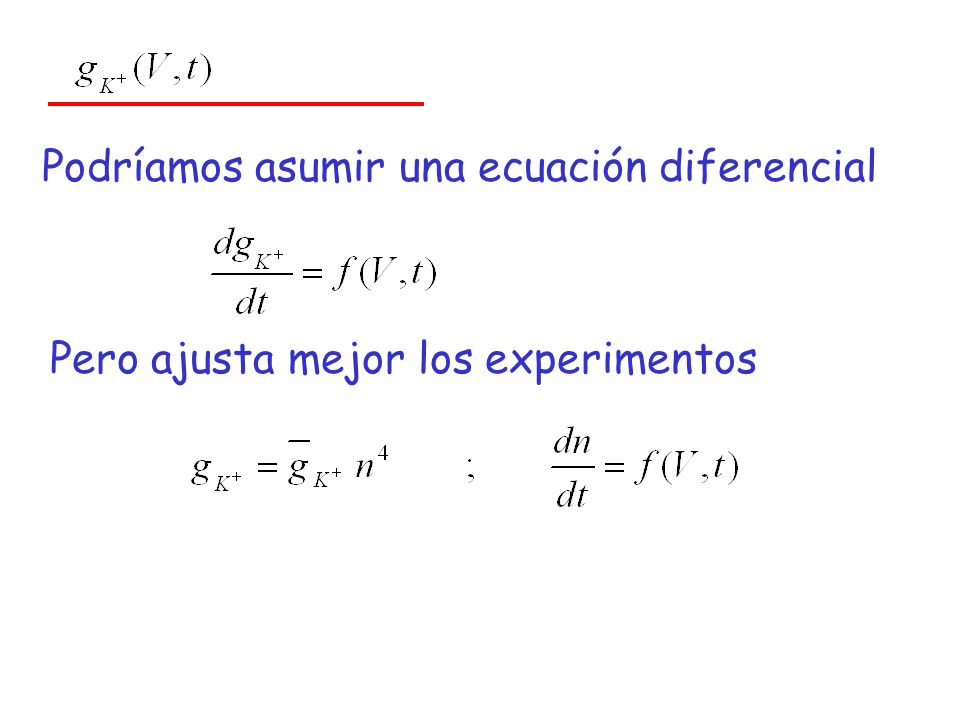

23 Podríamos asumir una ecuación diferencial Pero ajusta mejor los experimentos

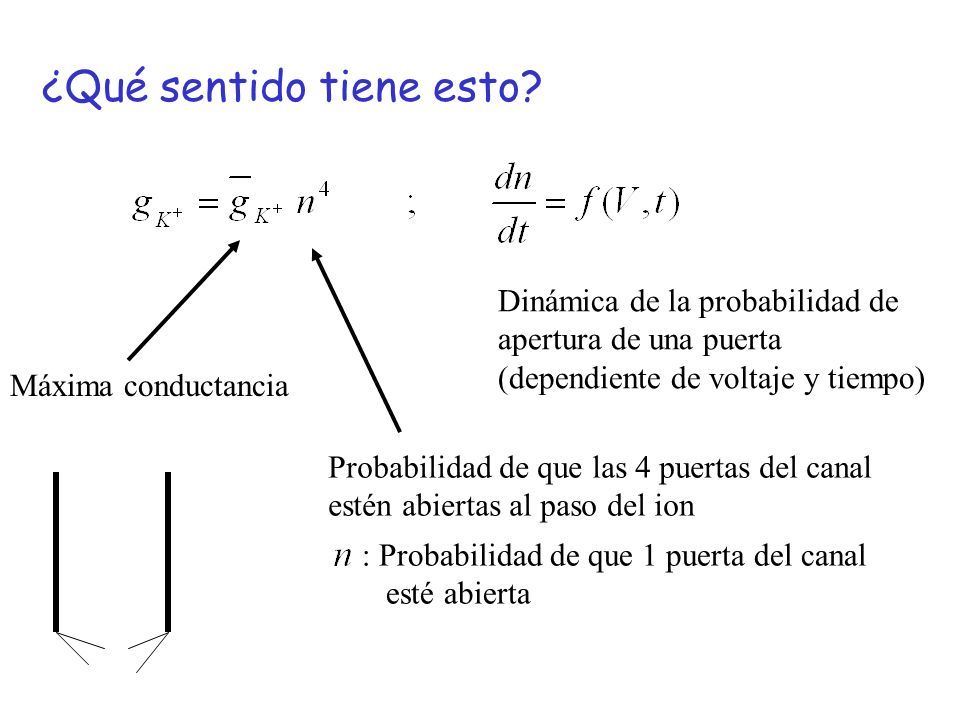

24 ¿Qué sentido tiene esto? Máxima conductancia Probabilidad de que las 4 puertas del canal estén abiertas al paso del ion : Probabilidad de que 1 puerta del canal esté abierta Dinámica de la probabilidad de apertura de una puerta (dependiente de voltaje y tiempo)

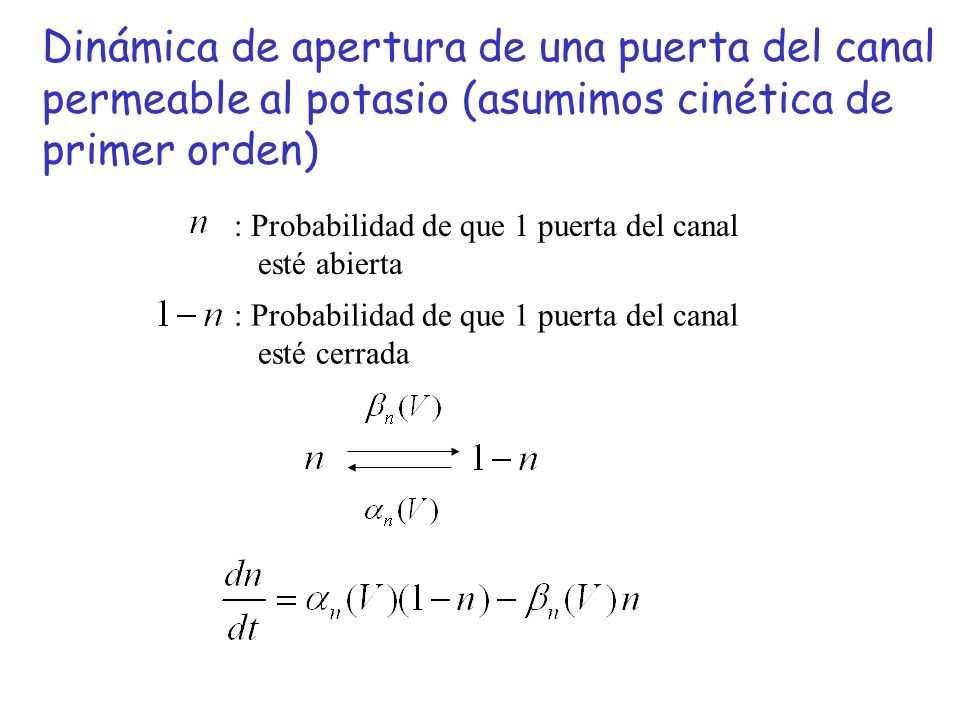

25 Dinámica de apertura de una puerta del canal permeable al potasio (asumimos cinética de primer orden) : Probabilidad de que 1 puerta del canal esté abierta : Probabilidad de que 1 puerta del canal esté cerrada

26 Reescribimos la dinámica de apertura de la puerta

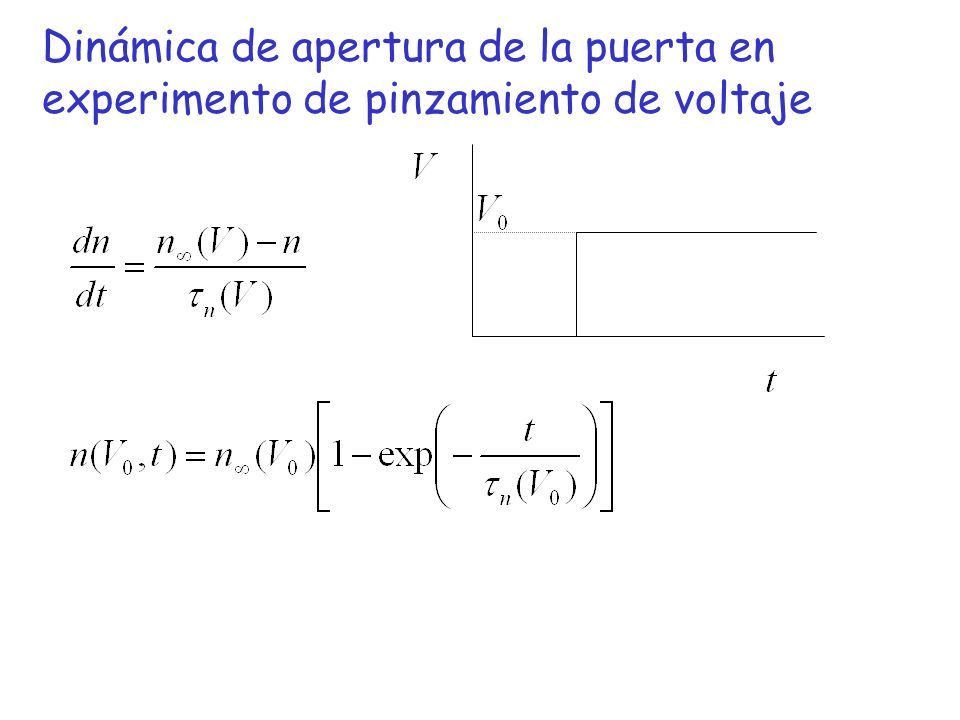

27 Dinámica de apertura de la puerta en experimento de pinzamiento de voltaje

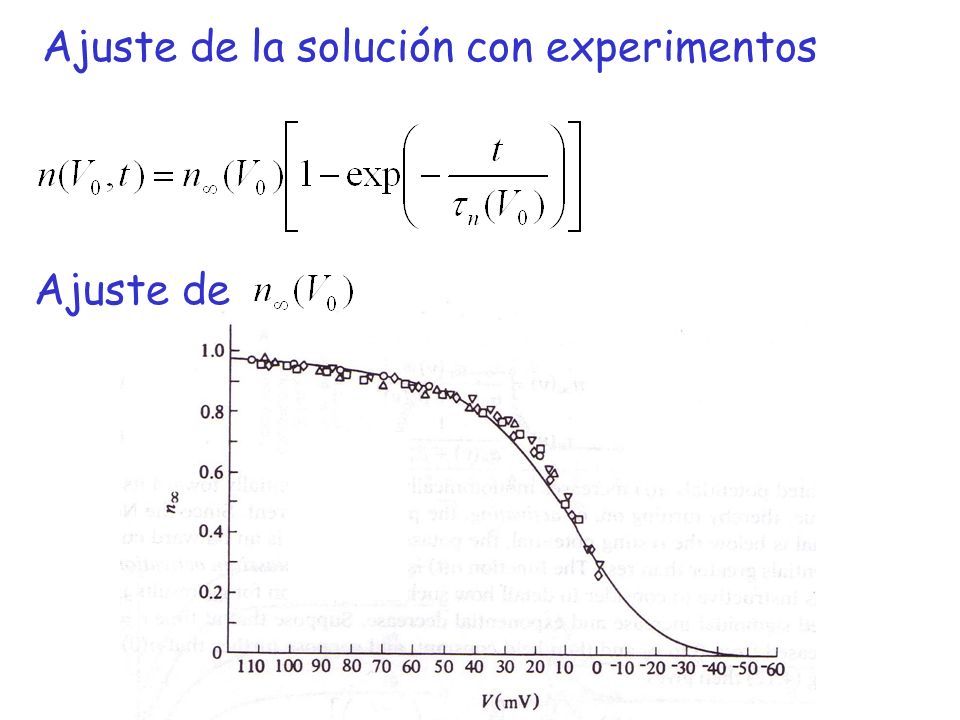

28 Ajuste de la solución con experimentos Ajuste de

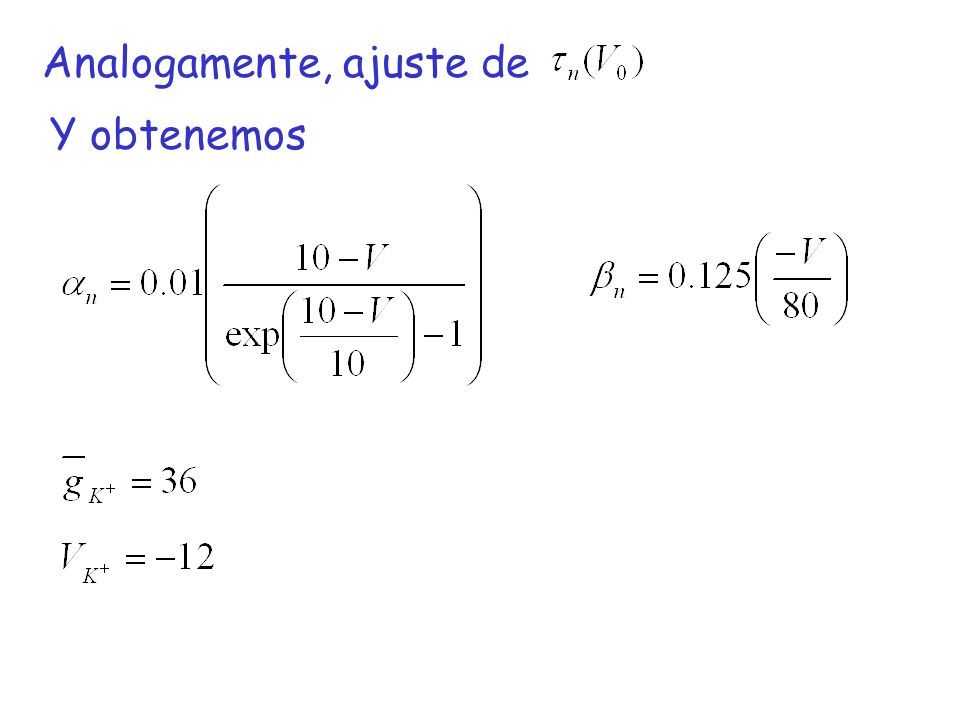

29 Analogamente, ajuste de Y obtenemos

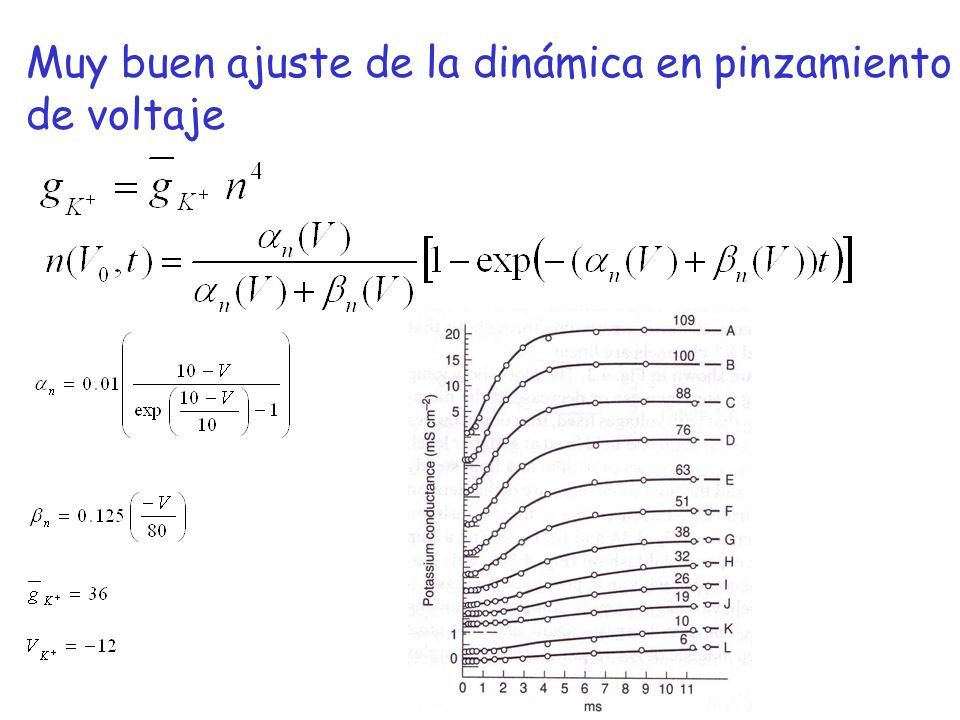

30 Muy buen ajuste de la dinámica en pinzamiento de voltaje

31 ¿Qué tenemos por ahora?

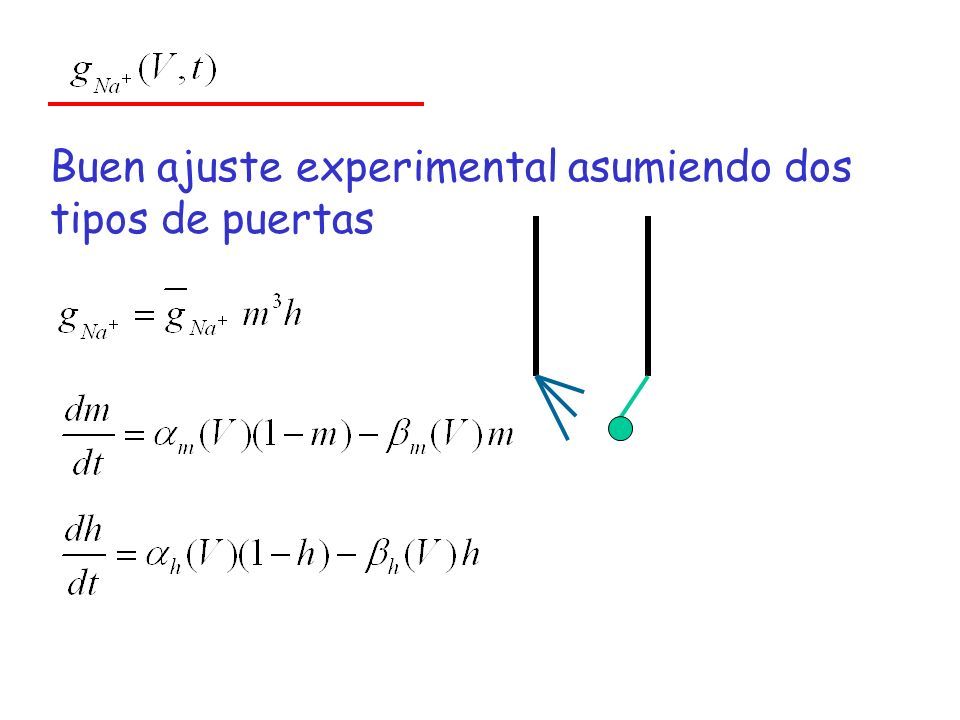

32 Buen ajuste experimental asumiendo dos tipos de puertas

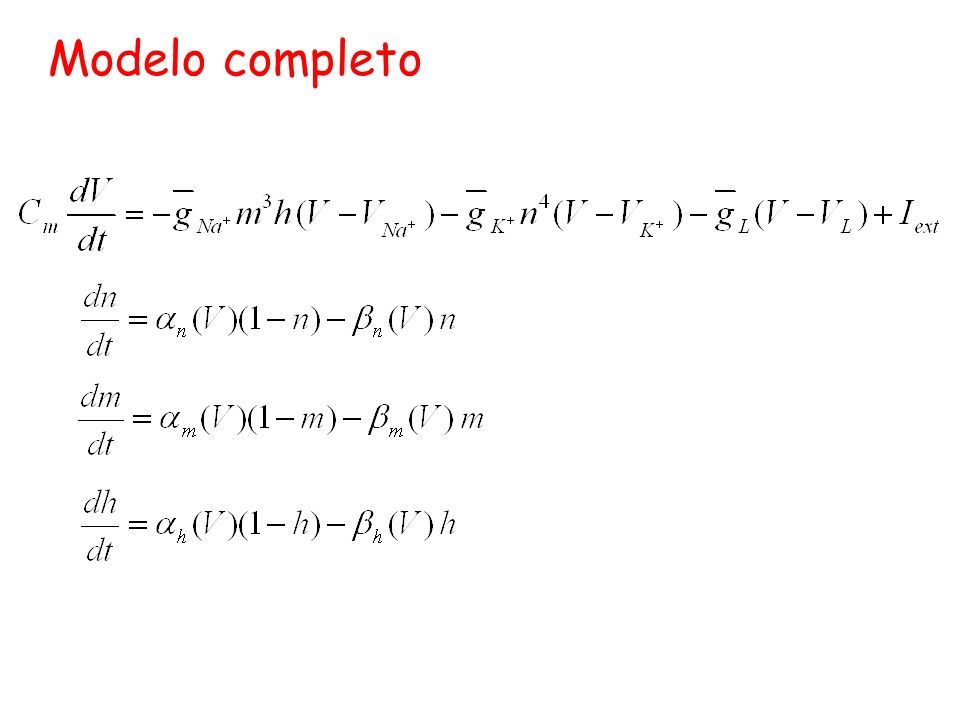

33 Modelo completo

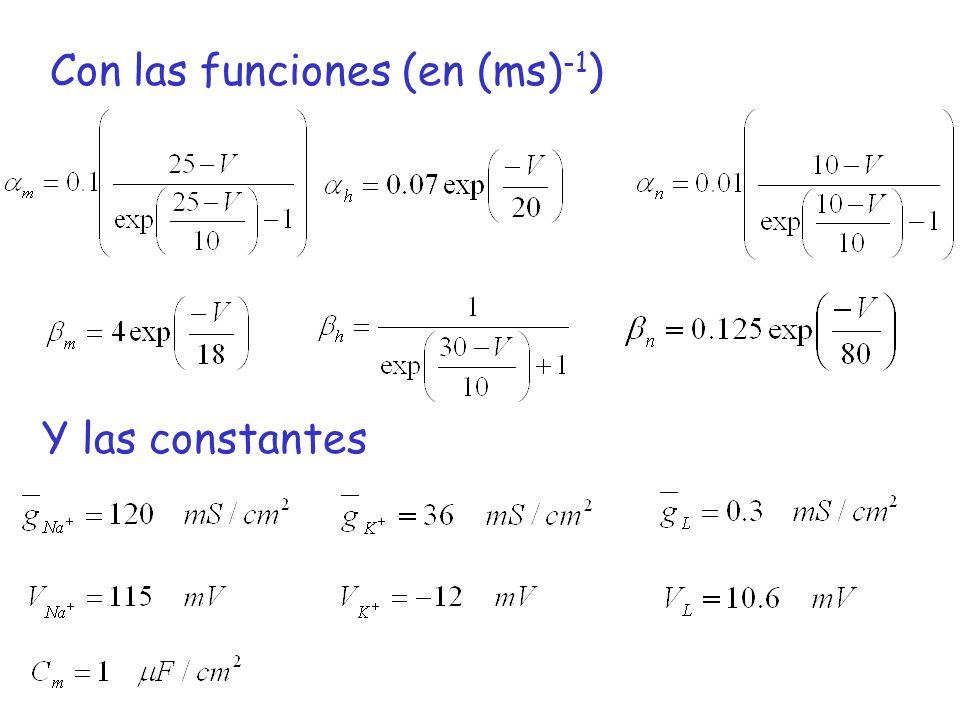

34 Con las funciones (en (ms) -1 ) Y las constantes

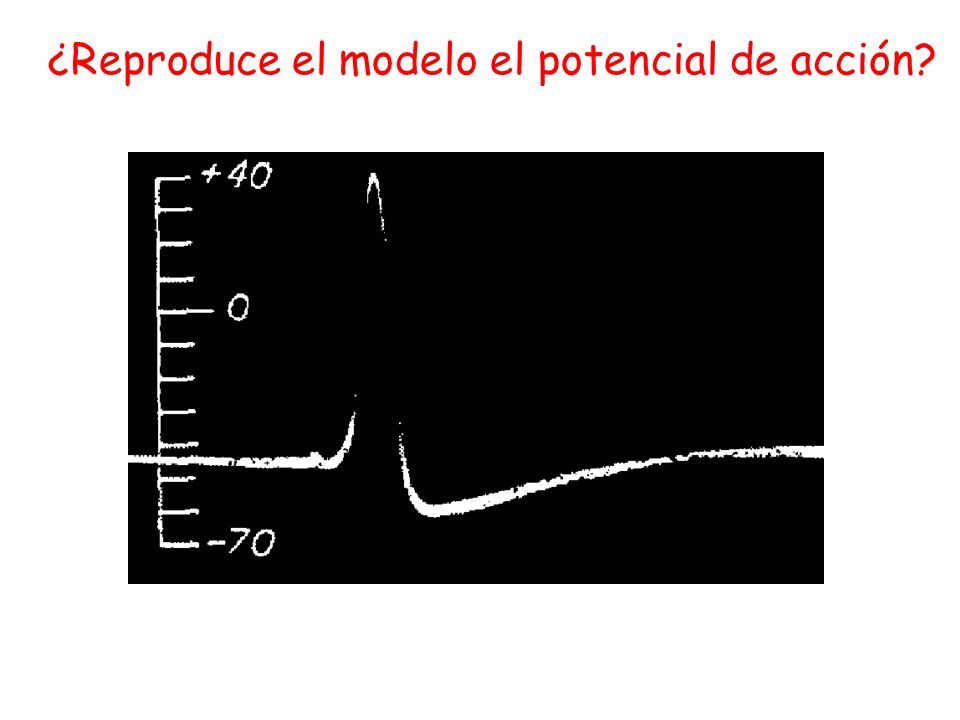

35 ¿Reproduce el modelo el potencial de acción?

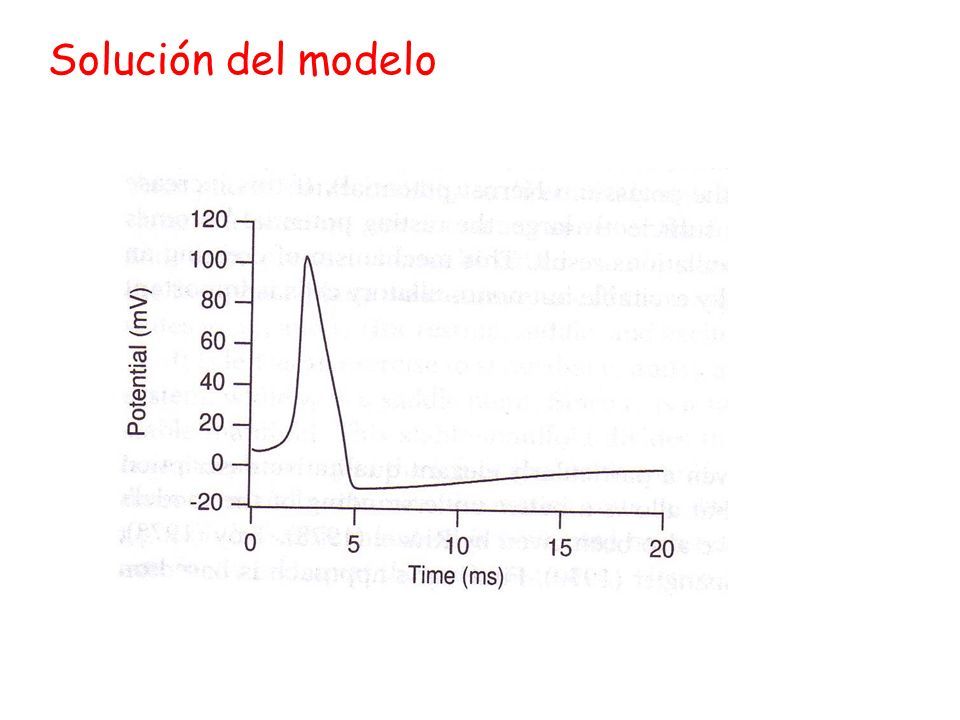

36 Solución del modelo

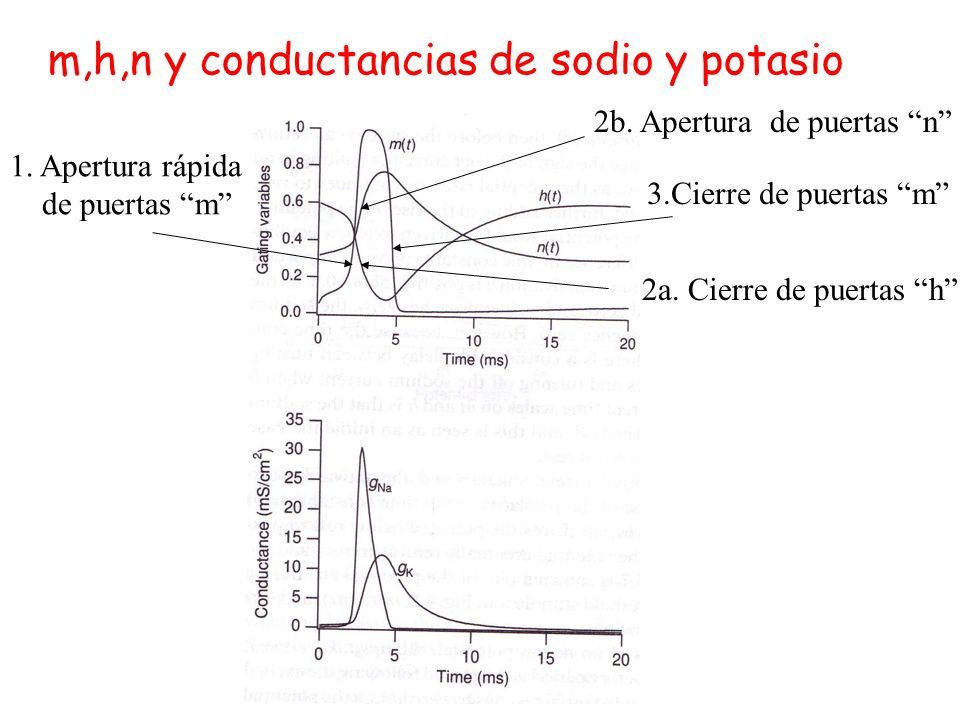

37 m,h,n y conductancias de sodio y potasio 1. Apertura rápida de puertas “m” 2a. Cierre de puertas “h” 2b. Apertura de puertas “n” 3.Cierre de puertas “m”

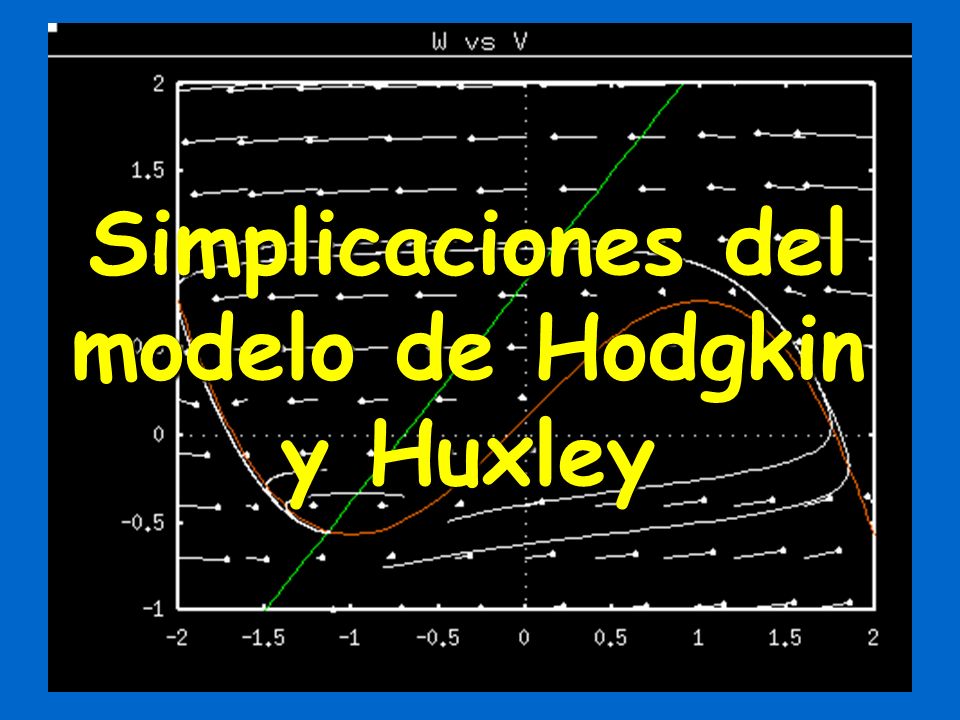

38 Simplicaciones del modelo de Hodgkin y Huxley

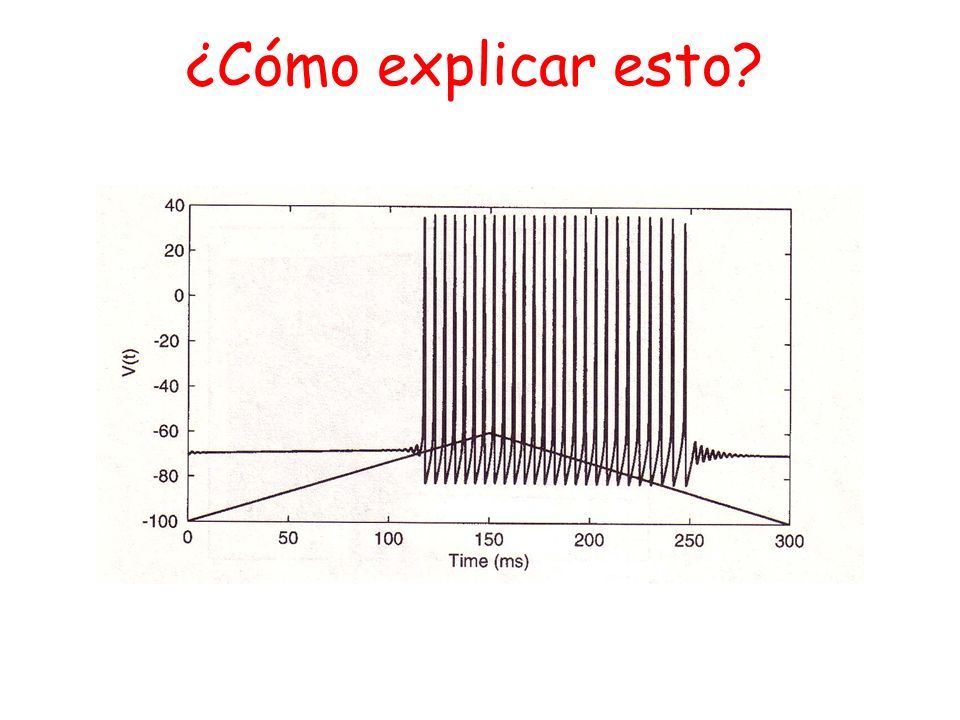

39 ¿Cómo explicar esto?

40 Modelo de Rinzel Modelo HH (4 variables): 1. muy pequeño

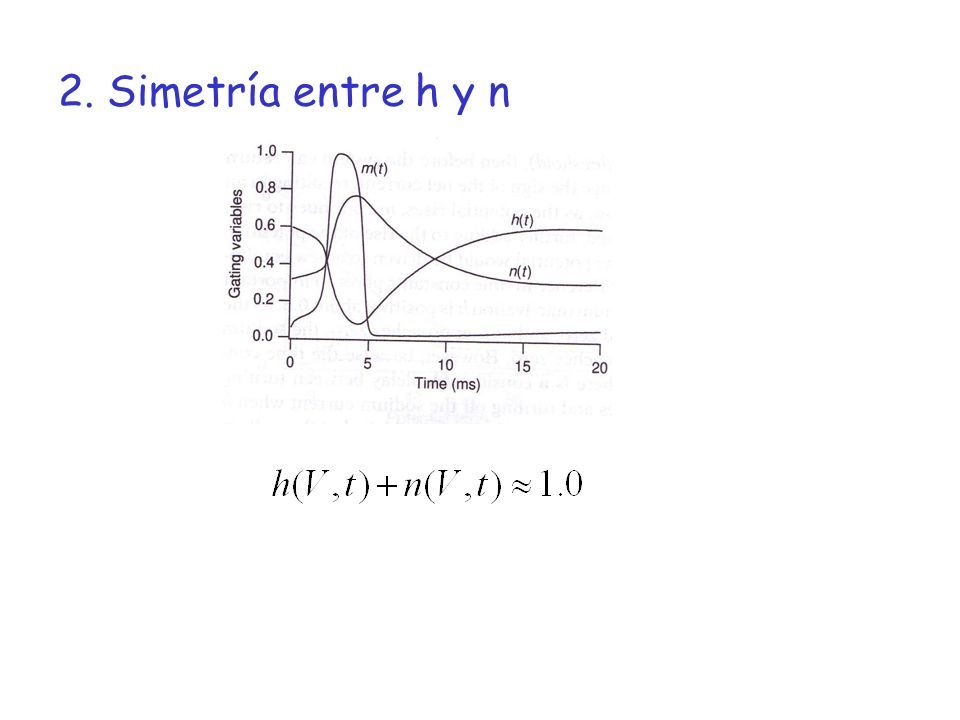

41 2. Simetría entre h y n

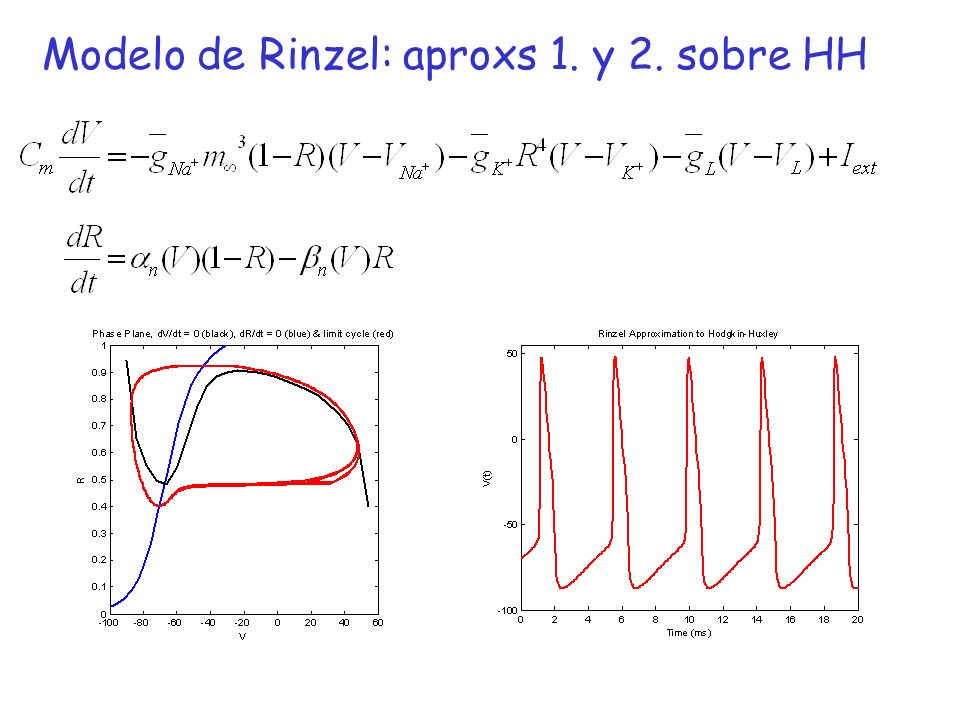

42 Modelo de Rinzel: aproxs 1. y 2. sobre HH

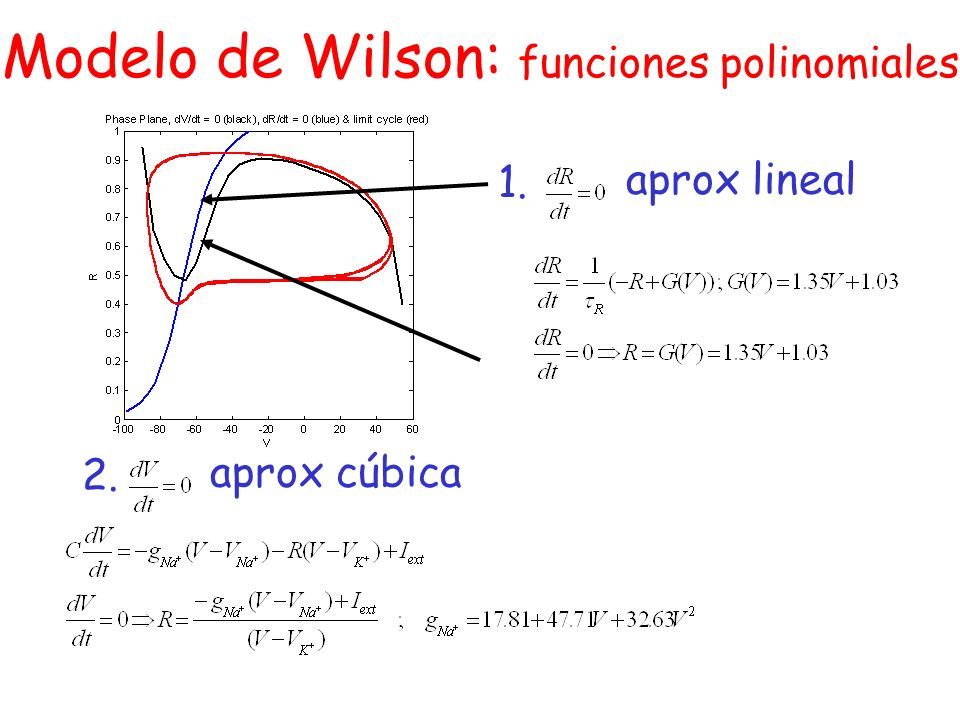

43 Modelo de Wilson: funciones polinomiales aprox lineal 1. aprox cúbica 2.

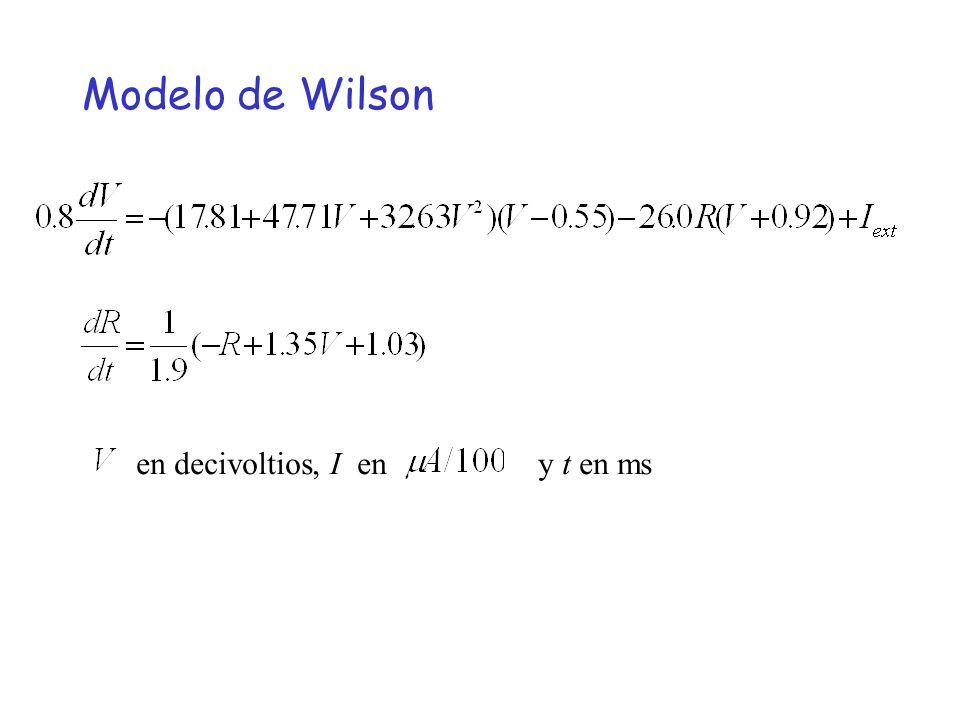

44 Modelo de Wilson en decivoltios, I eny t en ms

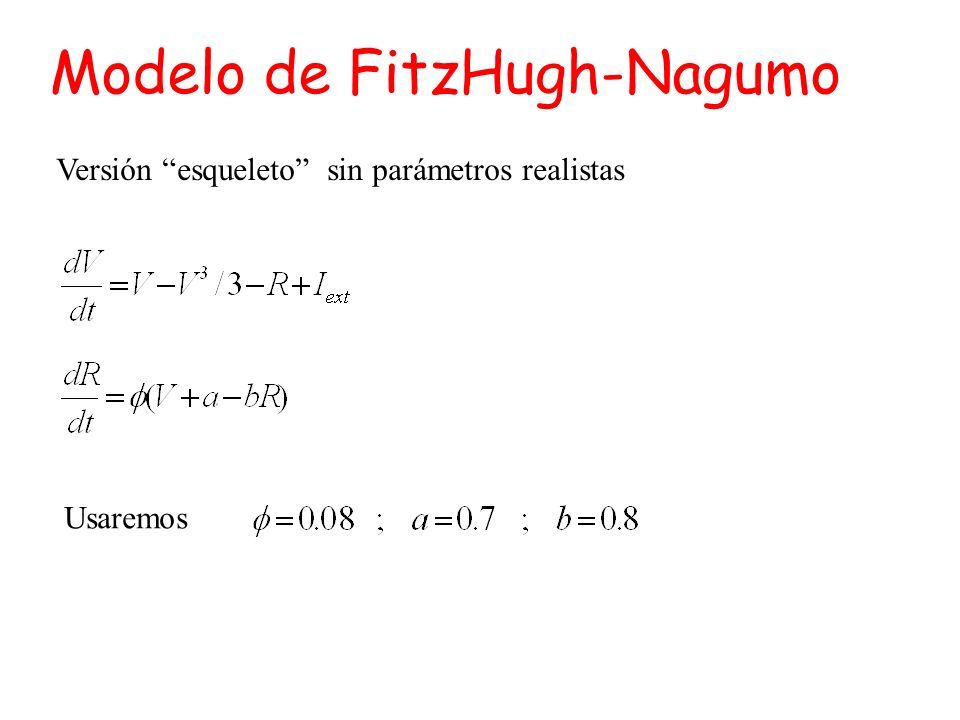

45 Modelo de FitzHugh-Nagumo Versión “esqueleto” sin parámetros realistas Usaremos

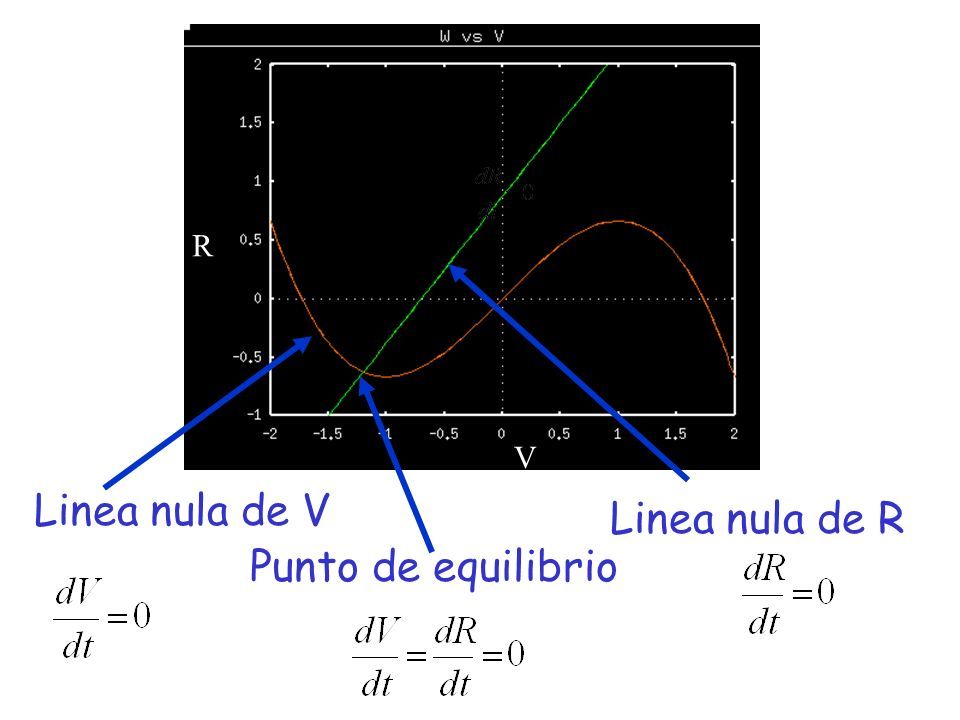

46 R V Linea nula de V Punto de equilibrio Linea nula de R

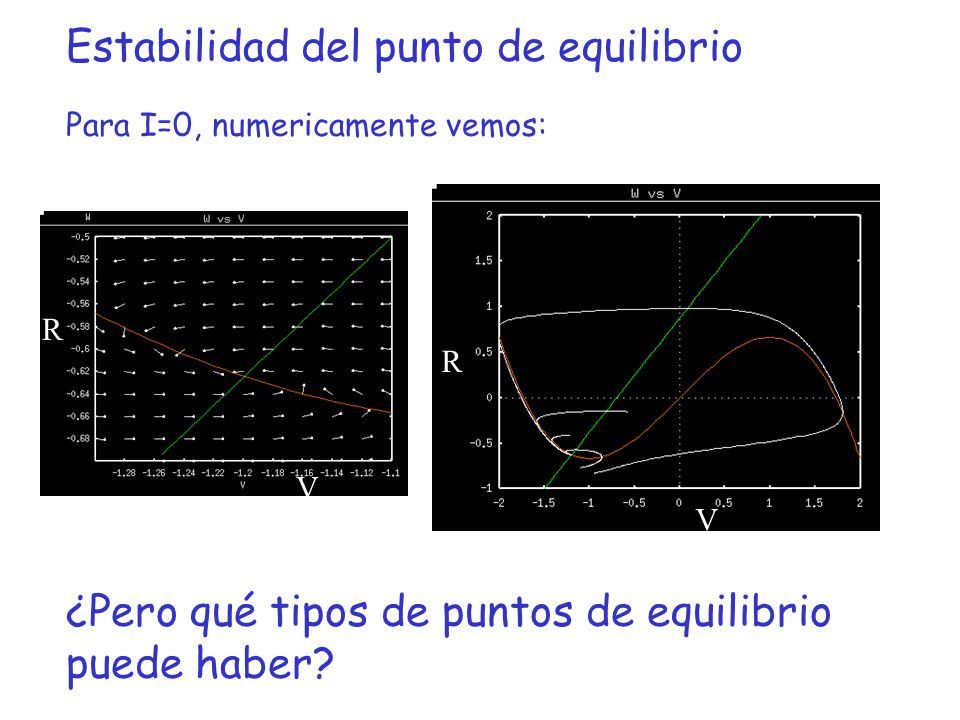

47 Estabilidad del punto de equilibrio Para I=0, numericamente vemos: ¿Pero qué tipos de puntos de equilibrio puede haber? R V R V

48 Estudiamos la vecindad de un punto de equilibrio cumple: Sustituyendo las condiciones 1,2 y 3 y tomando sólo términos lineales:

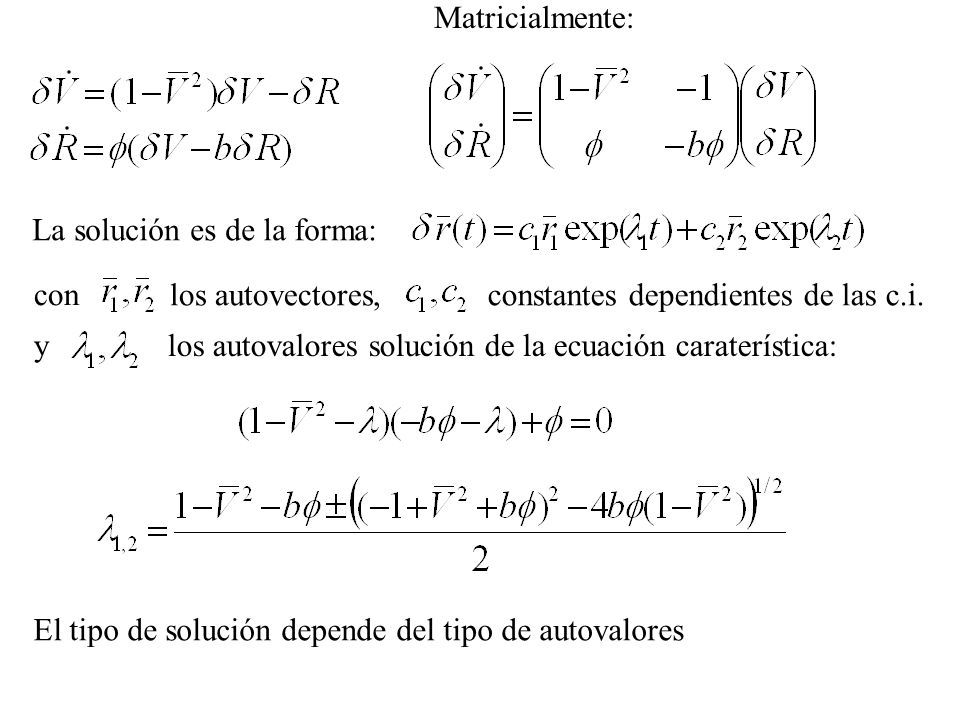

49 Matricialmente: La solución es de la forma: con los autovectores,constantes dependientes de las c.i. ylos autovalores solución de la ecuación caraterística: El tipo de solución depende del tipo de autovalores

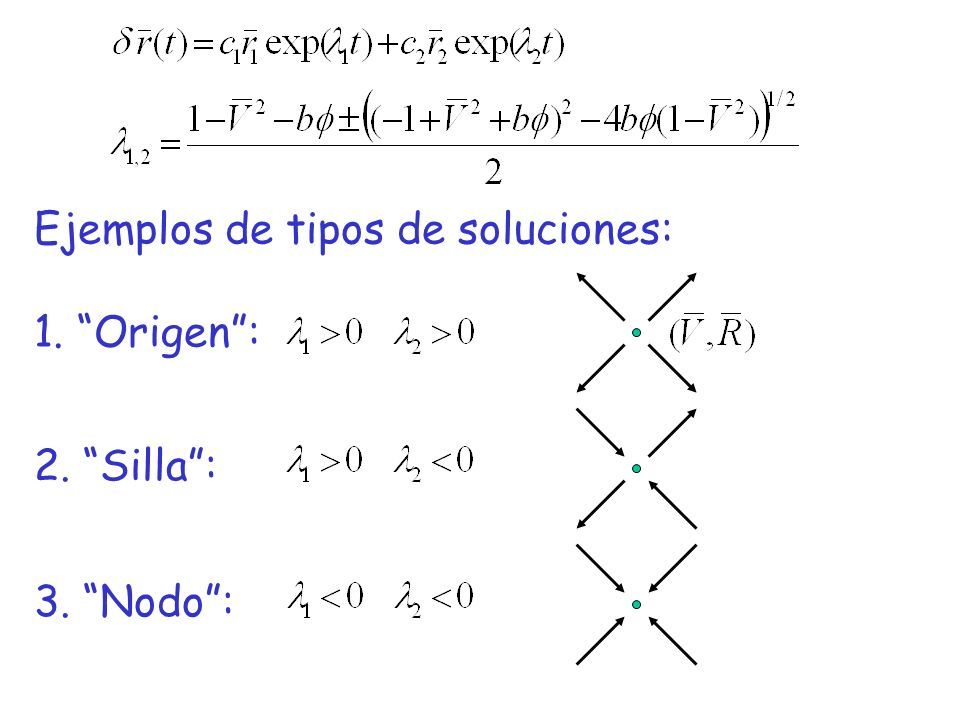

50 Ejemplos de tipos de soluciones: 1. “Origen”: 2. “Silla”: 3. “Nodo”:

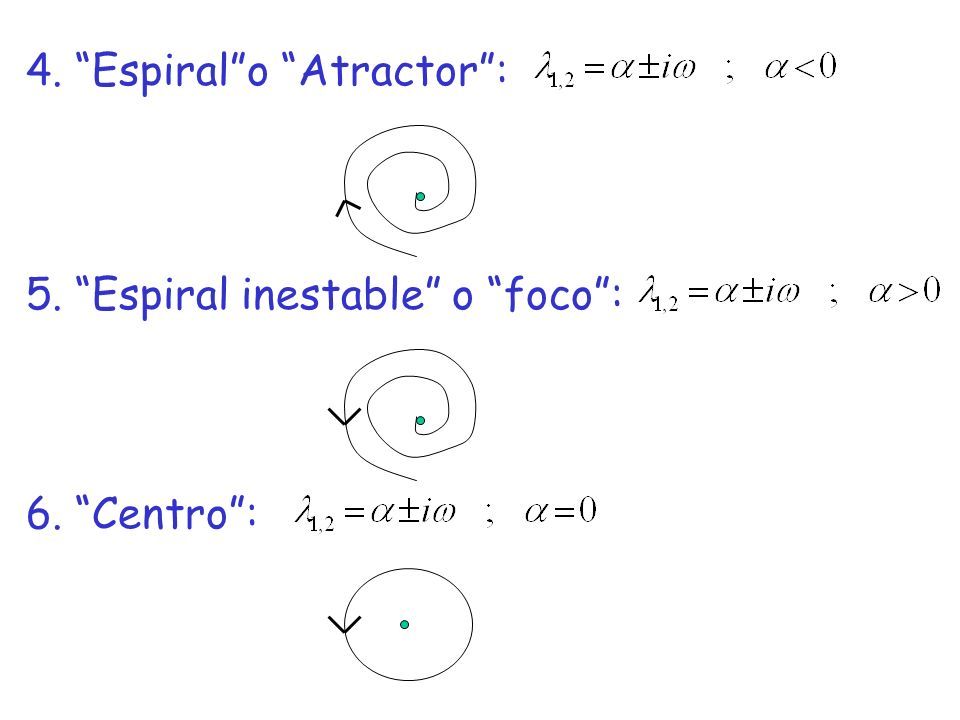

51 4. “Espiral”o “Atractor”: 5. “Espiral inestable” o “foco”: 6. “Centro”:

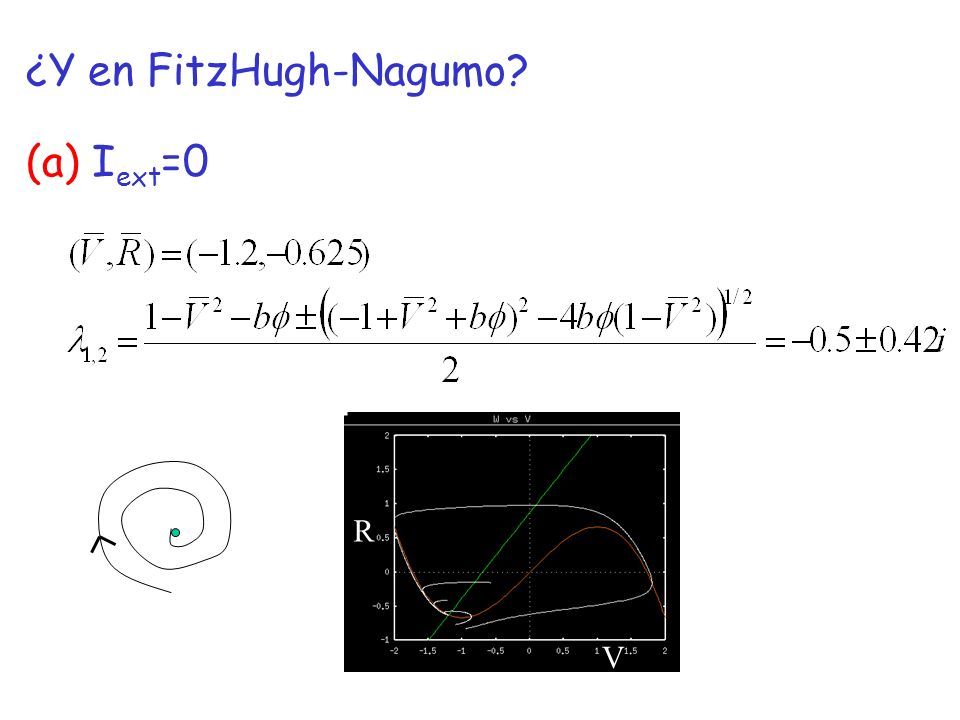

52 ¿Y en FitzHugh-Nagumo? (a) I ext =0 R V

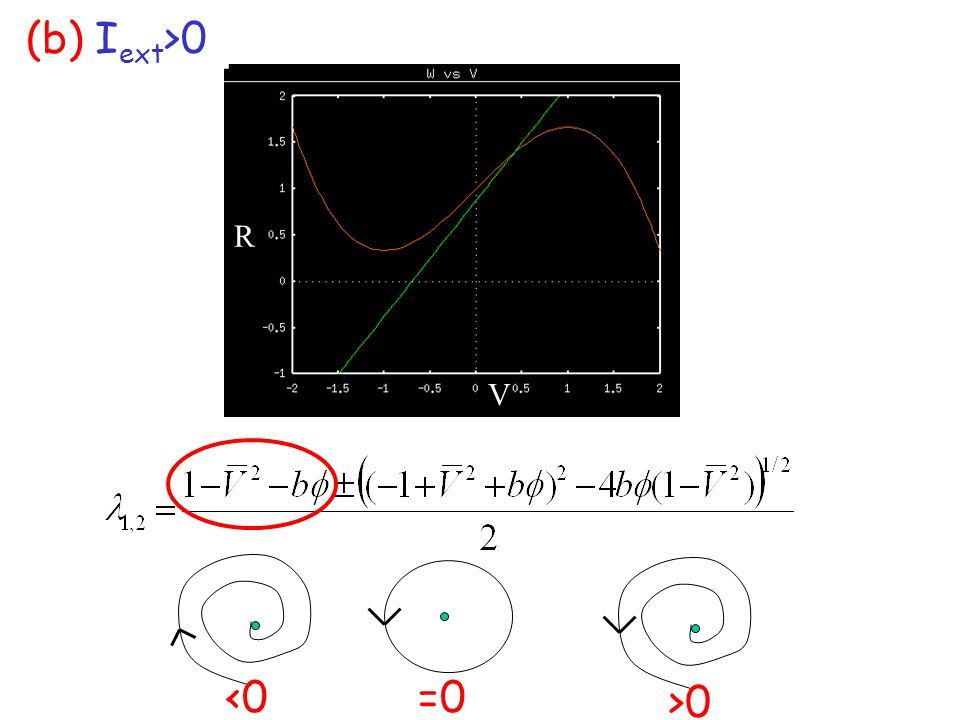

53 R V (b) I ext >0 <0=0 >0

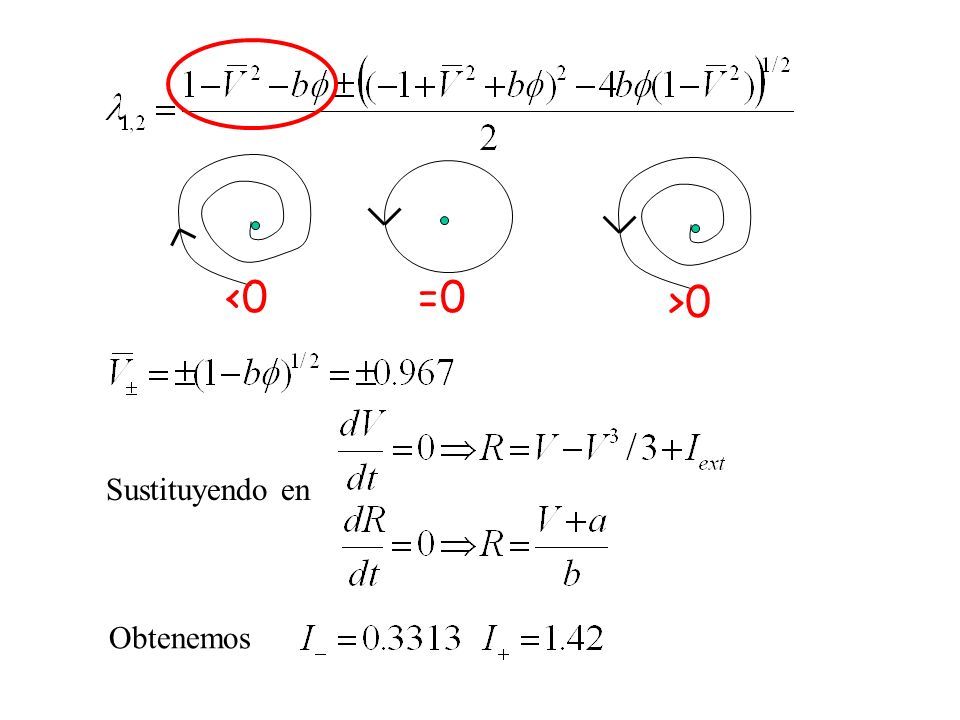

54 <0=0 >0 Sustituyendo en Obtenemos

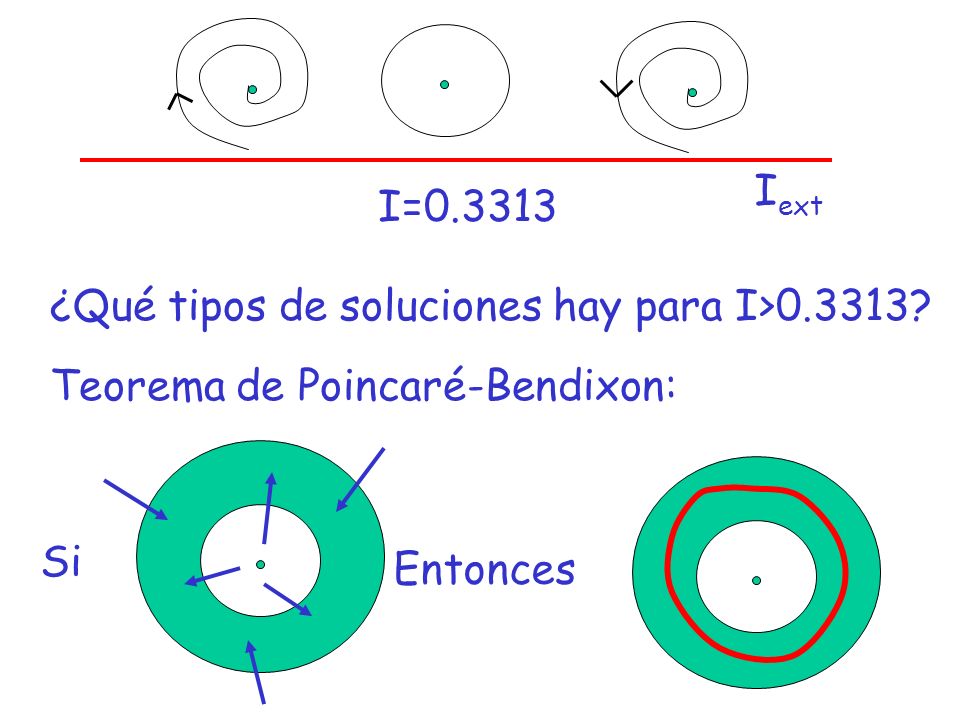

55 I ext I=0.3313 ¿Qué tipos de soluciones hay para I>0.3313? Teorema de Poincaré-Bendixon: Si Entonces

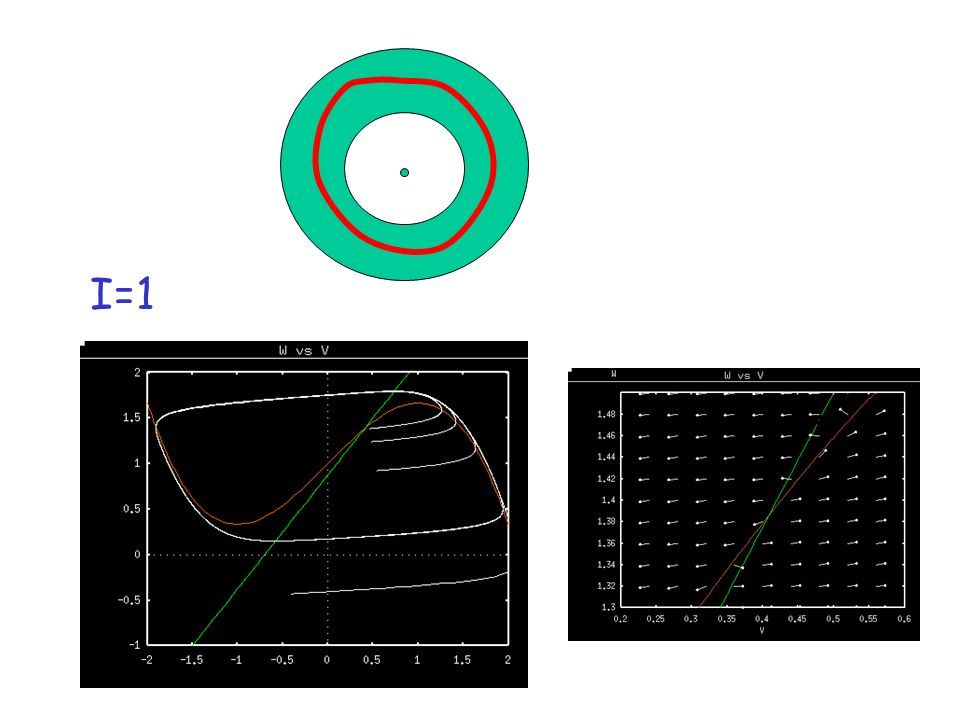

56 I=1

57 I ext I=0.3313 Las oscilaciones de gran amplitud (potenciales de acción aparecen de forma brusca a I=0.3313  Bifurcación de Hopf subcrítica

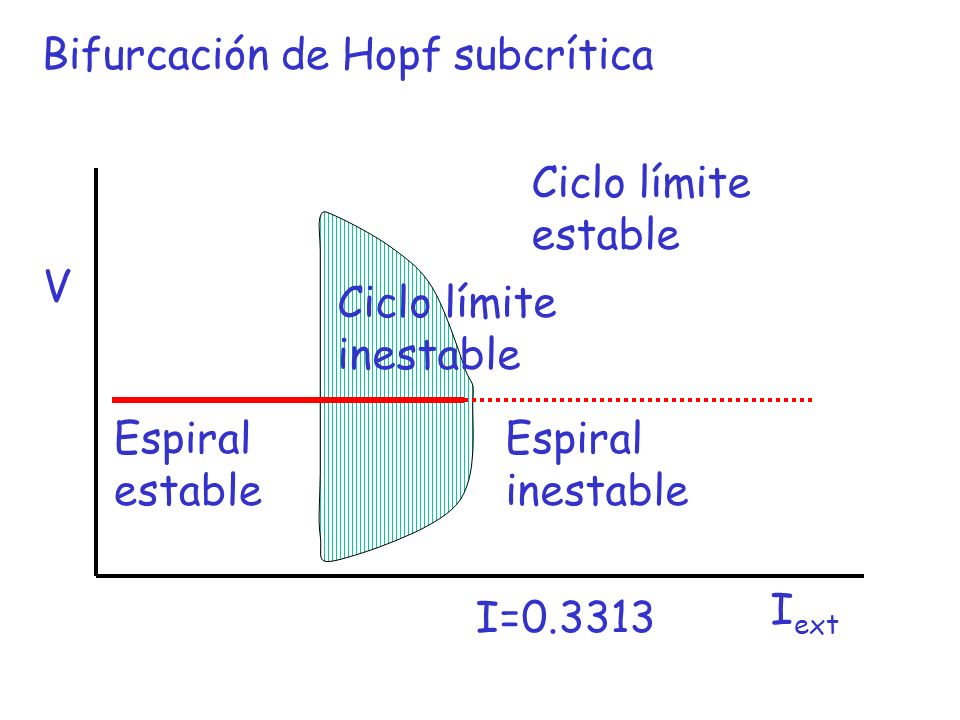

58 Bifurcación de Hopf subcrítica I ext I=0.3313 Espiral estable Espiral inestable Ciclo límite inestable Ciclo límite estable V

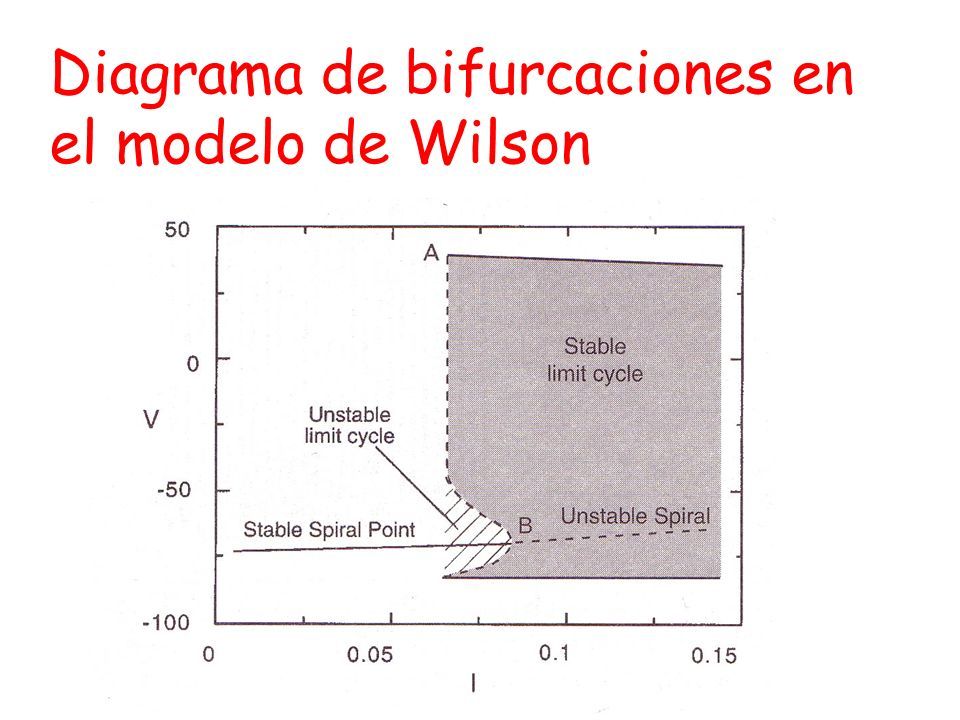

59 Diagrama de bifurcaciones en el modelo de Wilson

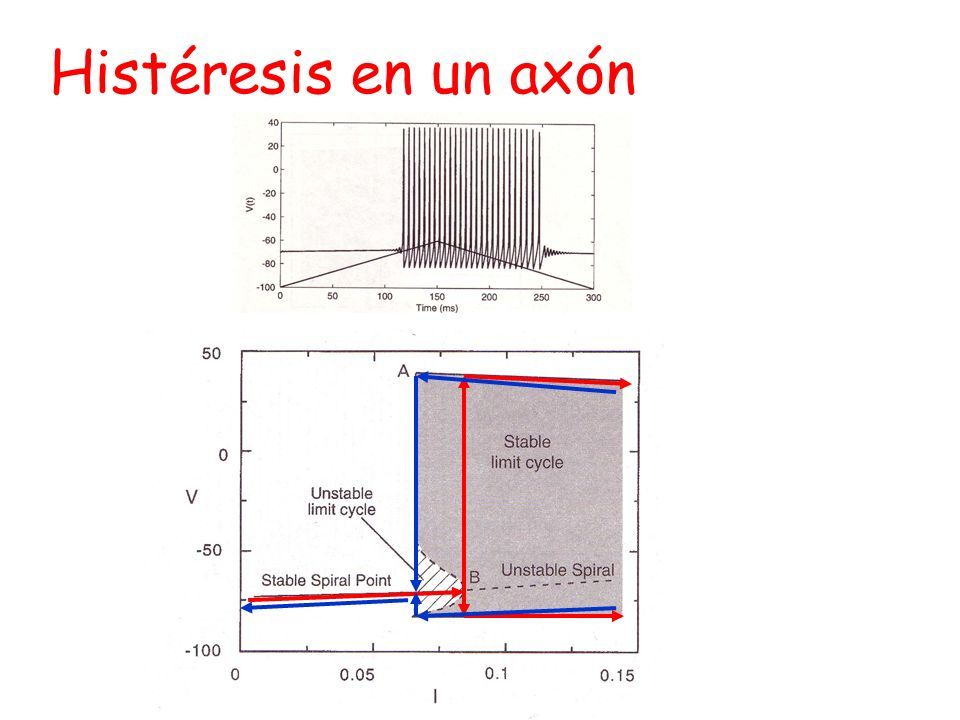

60 Histéresis en un axón

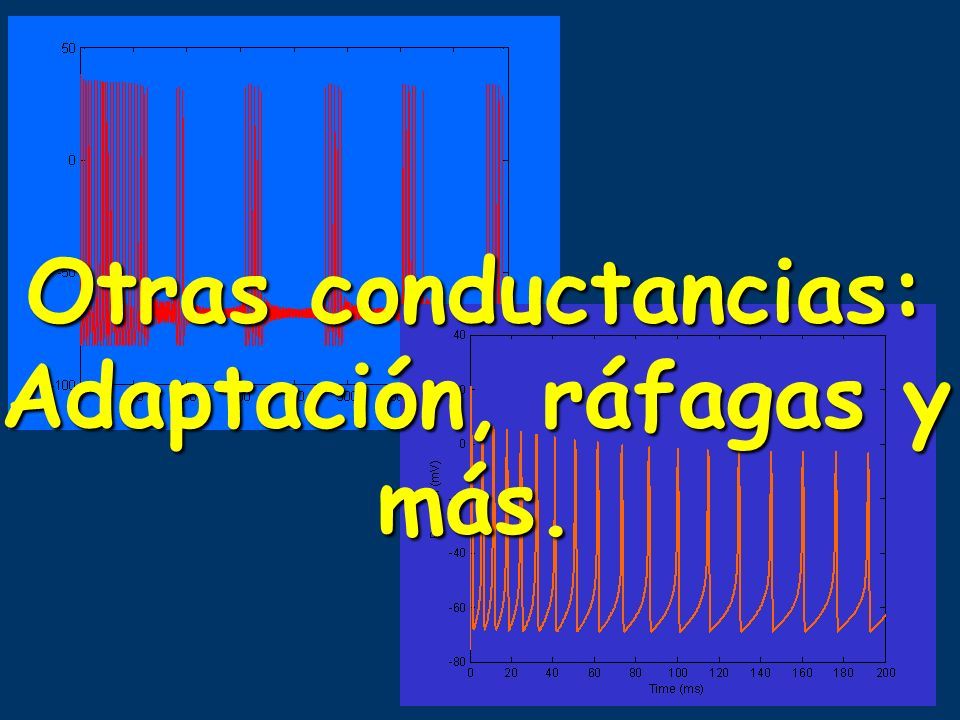

61 Otras conductancias: Adaptación, ráfagas y más.

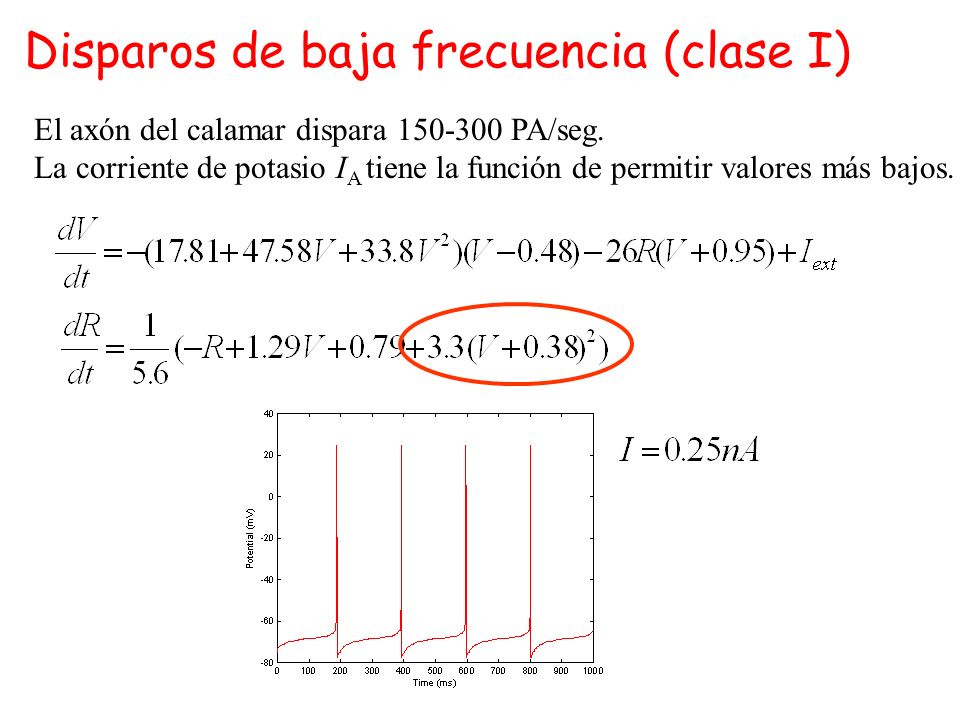

62 Disparos de baja frecuencia (clase I) El axón del calamar dispara 150-300 PA/seg. La corriente de potasio I A tiene la función de permitir valores más bajos.

63

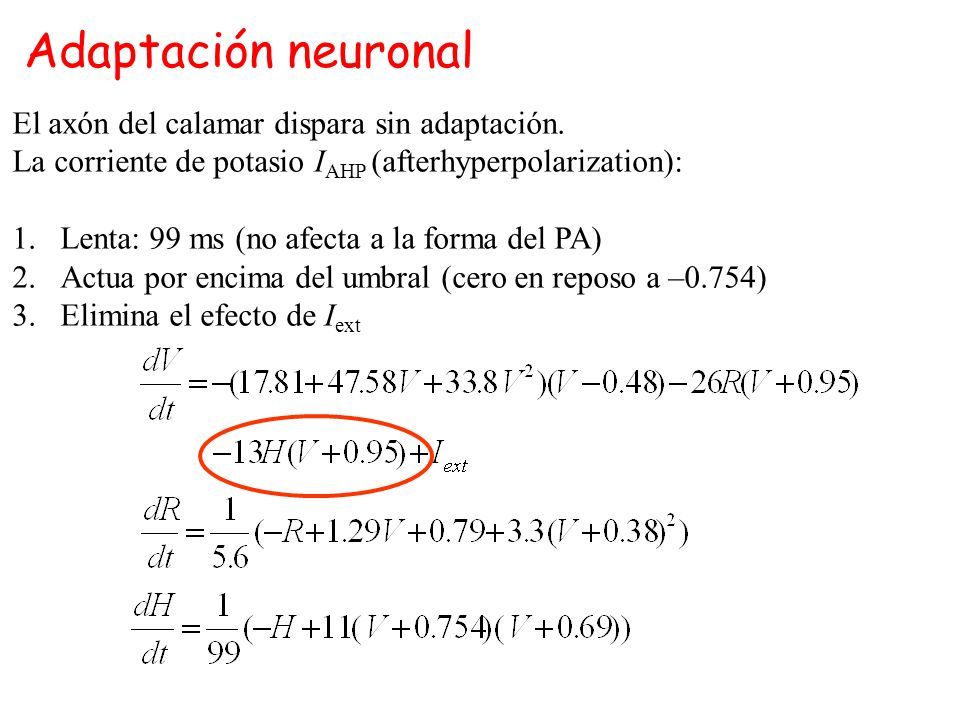

64 Adaptación neuronal El axón del calamar dispara sin adaptación. La corriente de potasio I AHP (afterhyperpolarization): 1.Lenta: 99 ms (no afecta a la forma del PA) 2.Actua por encima del umbral (cero en reposo a –0.754) 3.Elimina el efecto de I ext

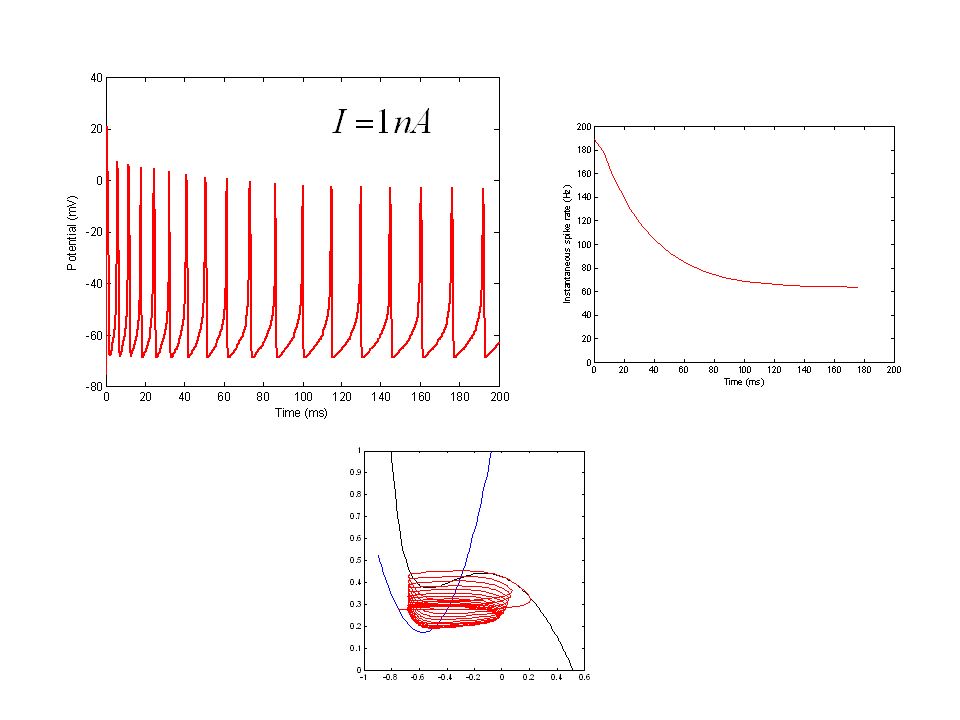

65

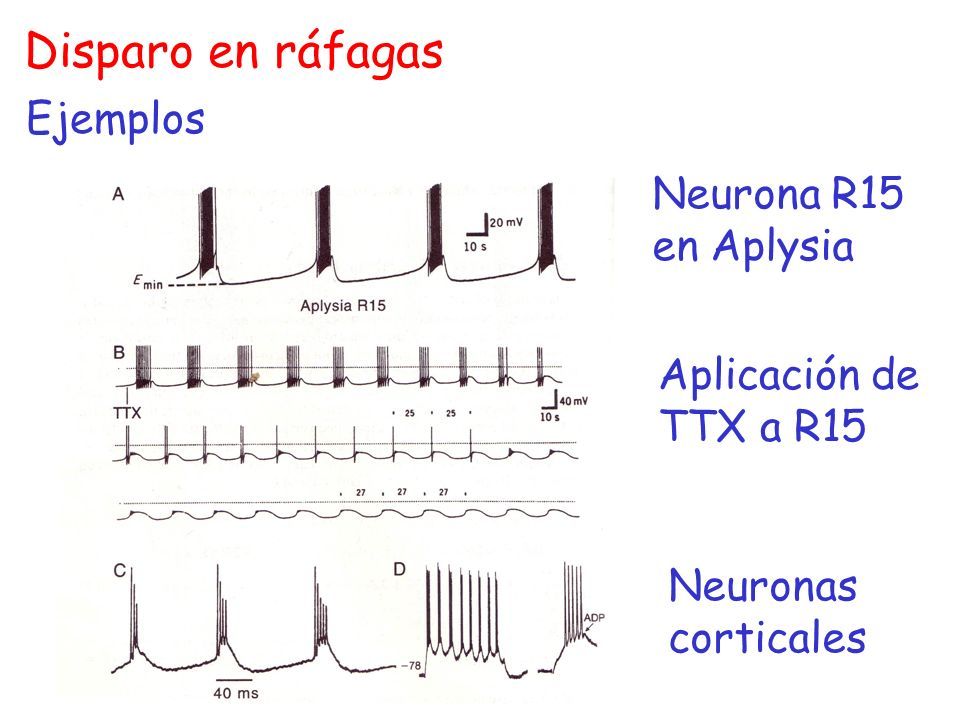

66 Disparo en ráfagas Ejemplos Neurona R15 en Aplysia Aplicación de TTX a R15 Neuronas corticales

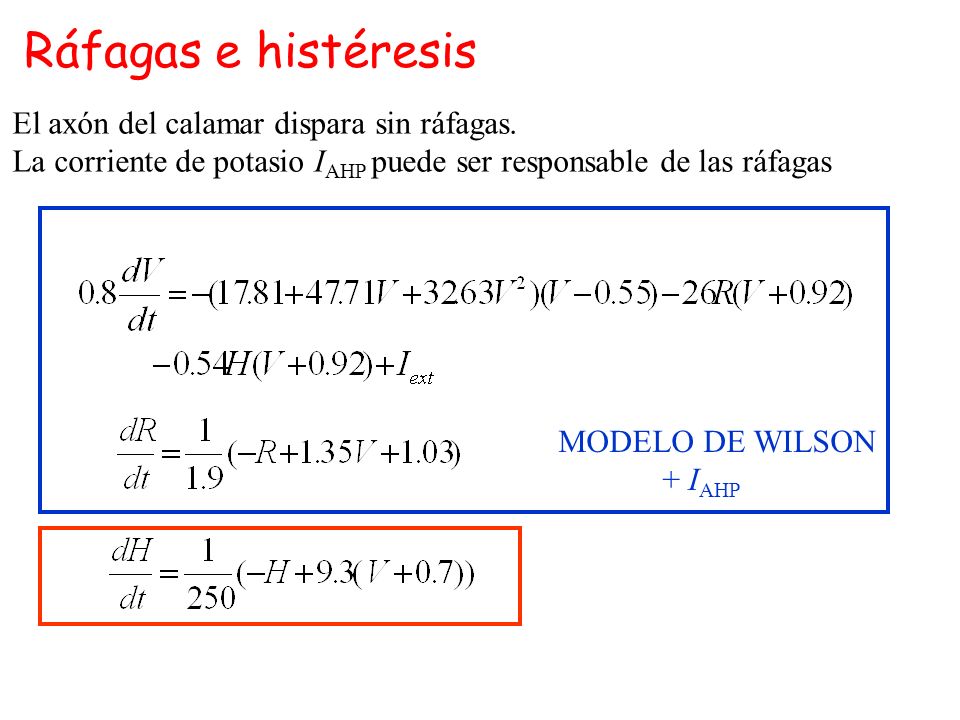

67 Ráfagas e histéresis El axón del calamar dispara sin ráfagas. La corriente de potasio I AHP puede ser responsable de las ráfagas MODELO DE WILSON + I AHP

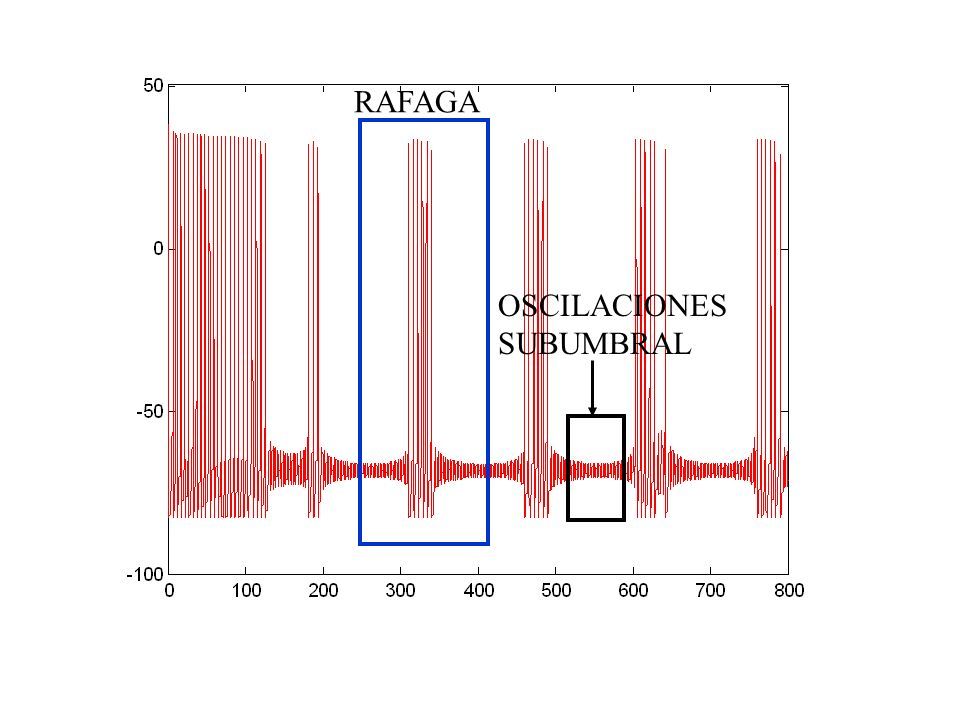

68 RAFAGA OSCILACIONES SUBUMBRAL

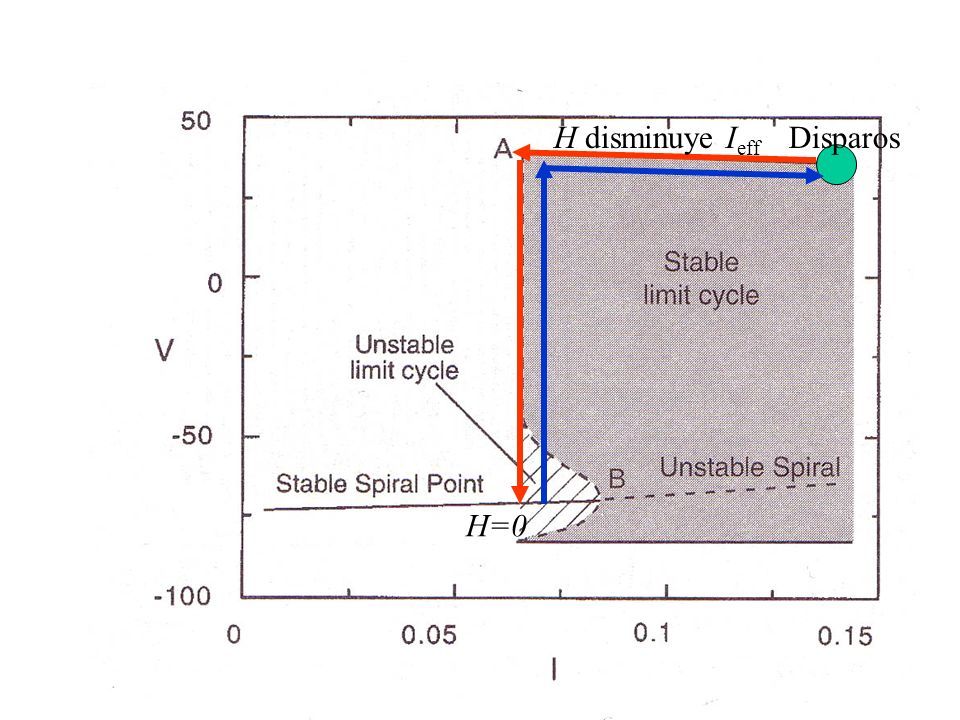

69 H disminuye I eff Disparos H=0

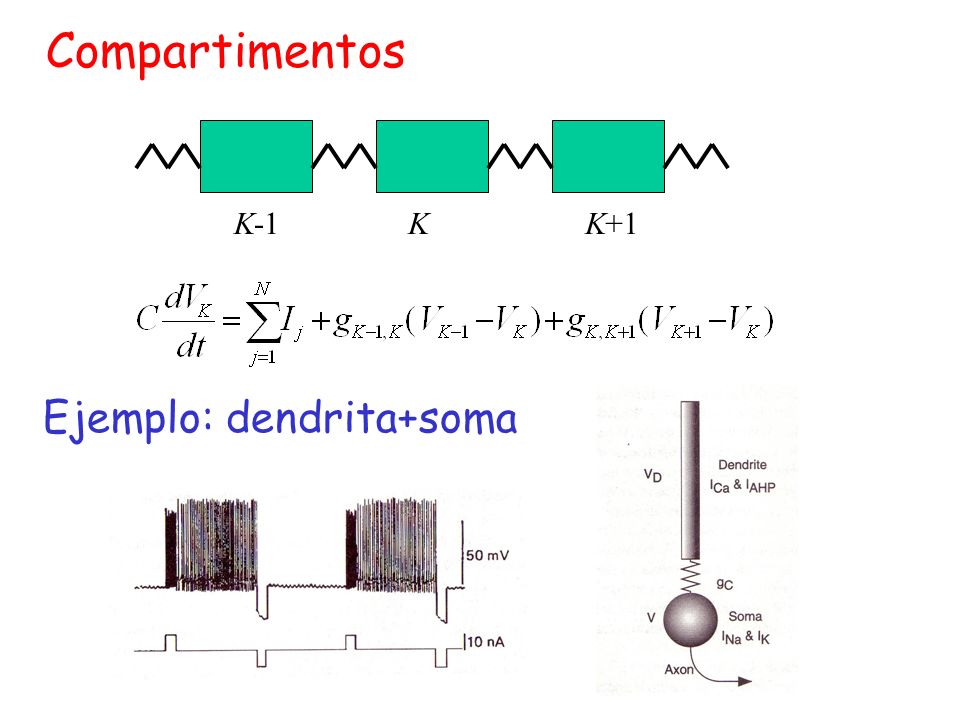

70 Compartimentos KK+1K-1 Ejemplo: dendrita+soma

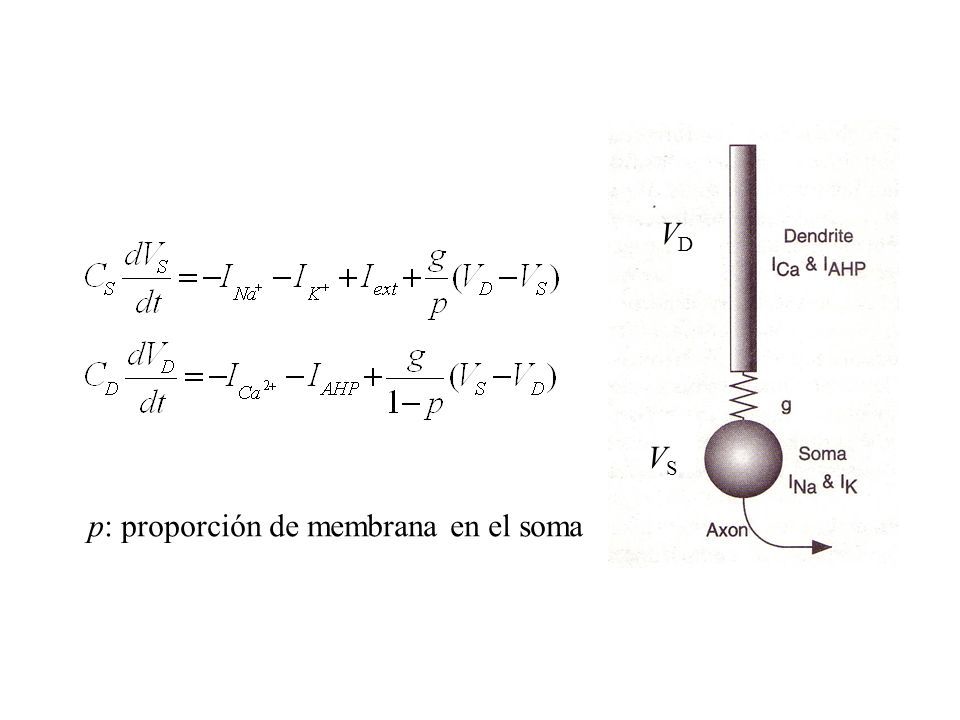

71 p: proporción de membrana en el soma VDVD VSVS

72

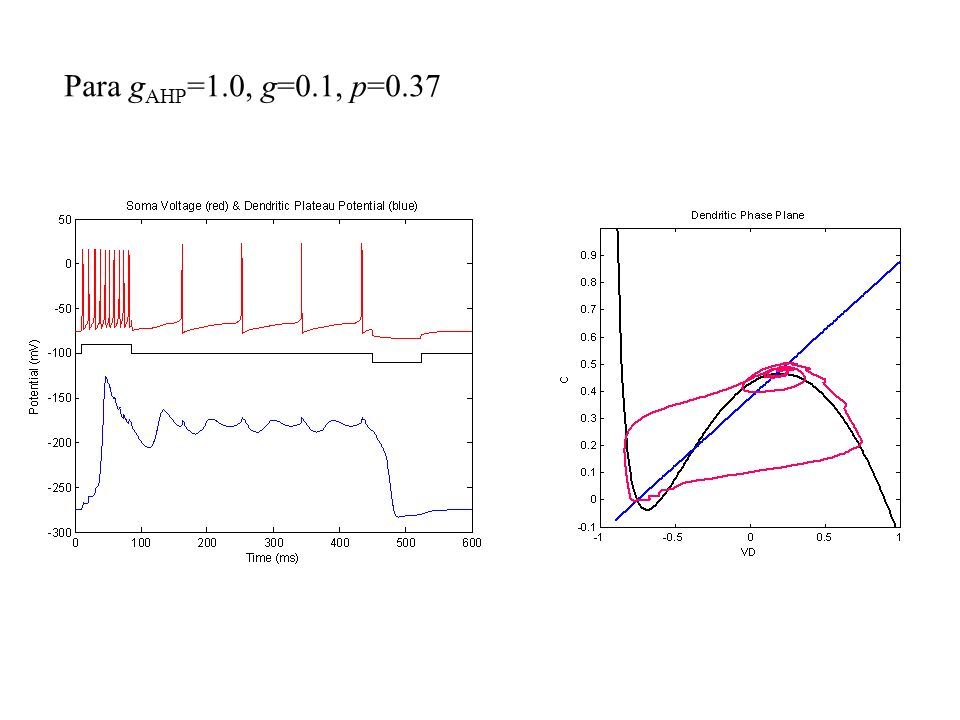

73 Para g AHP =1.0, g=0.1, p=0.37

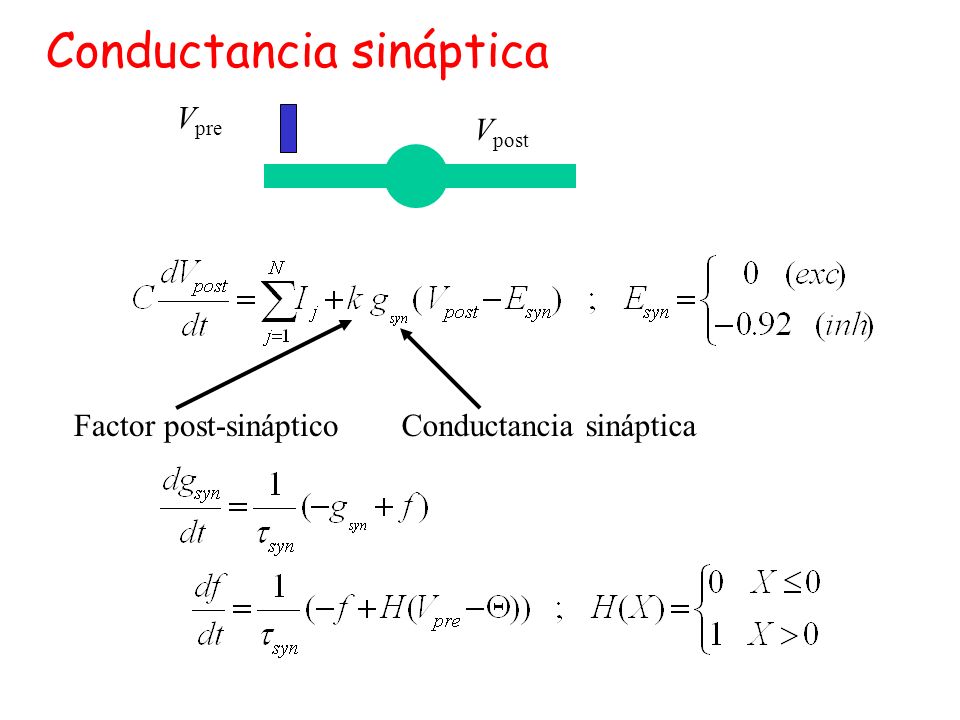

74 Conductancia sináptica V pre V post Factor post-sinápticoConductancia sináptica

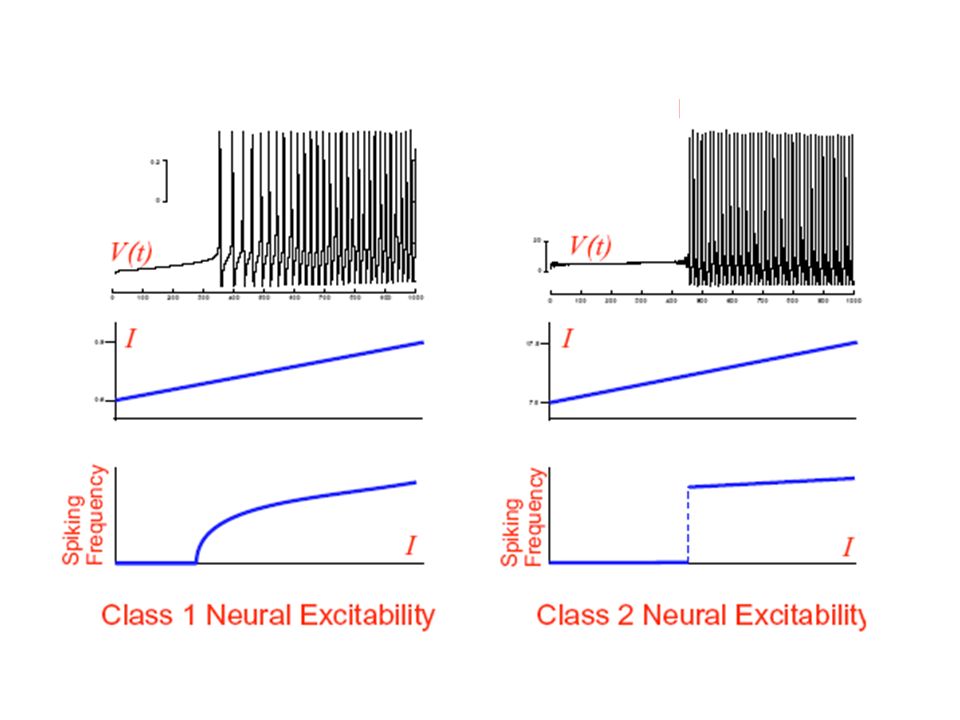

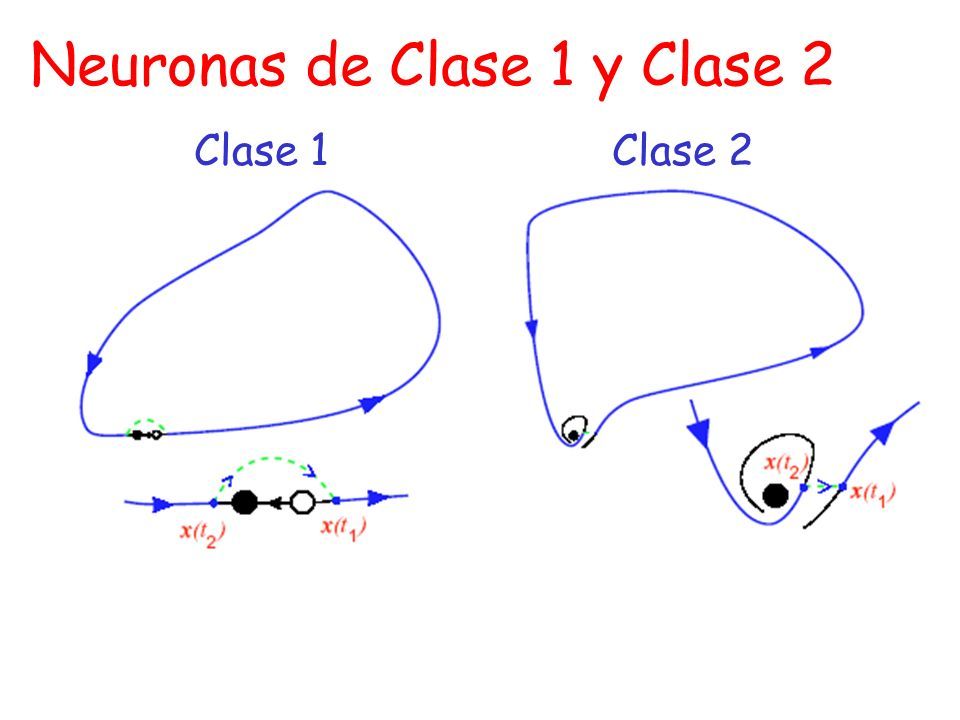

75 Neuronas de Clase 1 y Clase 2 Clase 1 Clase 2

76
