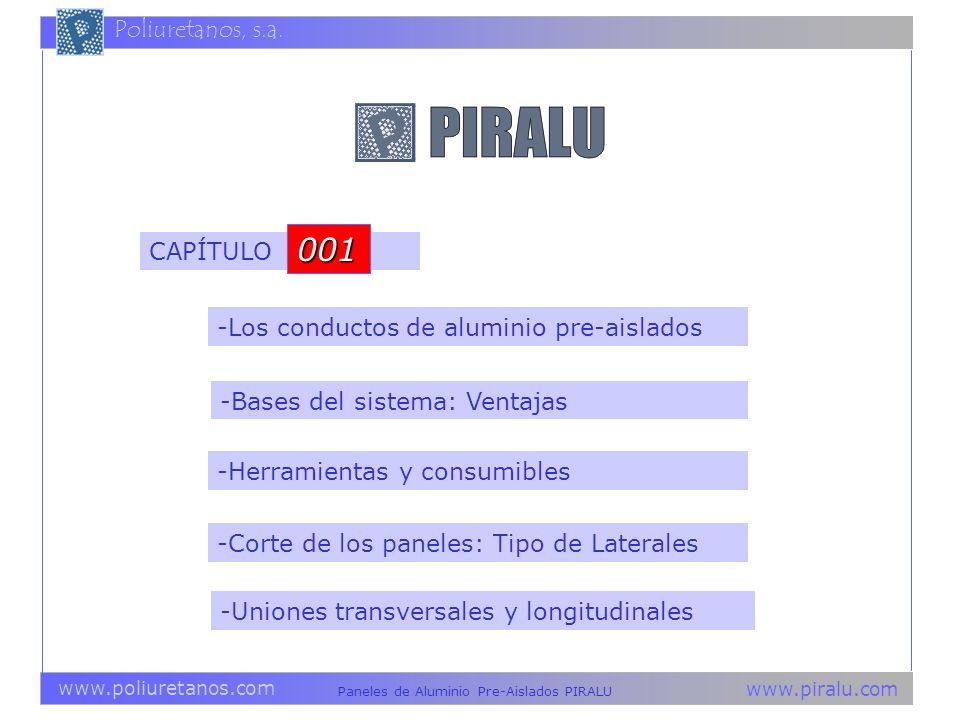

1 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. -Los conductos de aluminio pre-aislados -Herramientas y consumibles -Corte de los paneles: Tipo de Laterales -Bases del sistema: Ventajas CAPÍTULO 001 -Uniones transversales y longitudinales

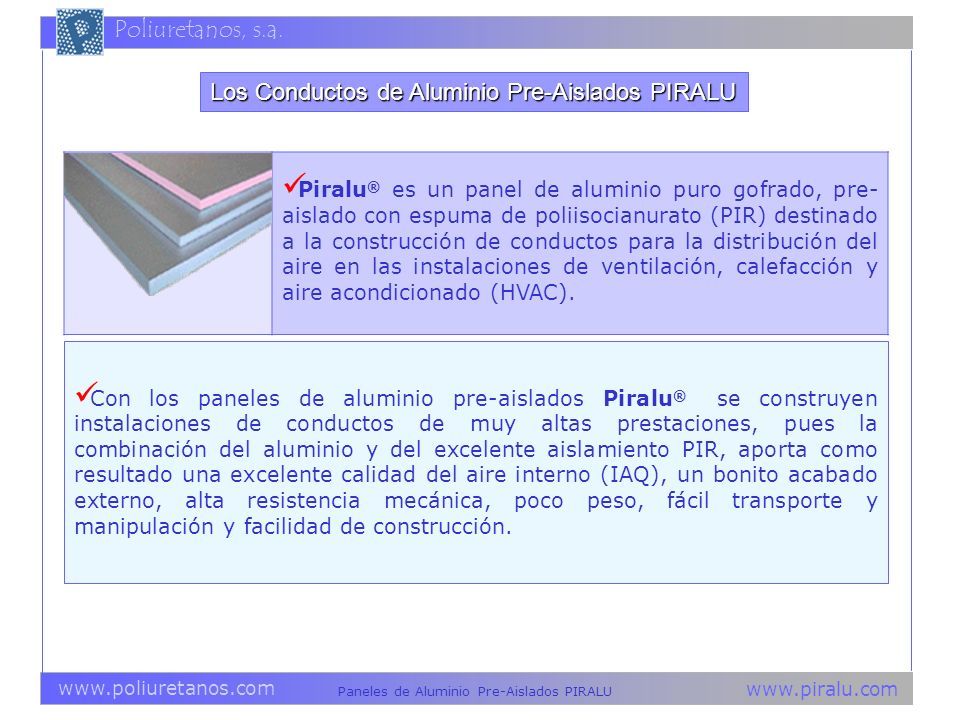

2 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Piralu ® es un panel de aluminio puro gofrado, pre- aislado con espuma de poliisocianurato (PIR) destinado a la construcción de conductos para la distribución del aire en las instalaciones de ventilación, calefacción y aire acondicionado (HVAC). C on los paneles de aluminio pre-aislados Piralu ® se construyen instalaciones de conductos de muy altas prestaciones, pues la combinación del aluminio y del excelente aislamiento PIR, aporta como resultado una excelente calidad del aire interno (IAQ), un bonito acabado externo, alta resistencia mecánica, poco peso, fácil transporte y manipulación y facilidad de construcción. Los Conductos de Aluminio Pre-Aislados PIRALU

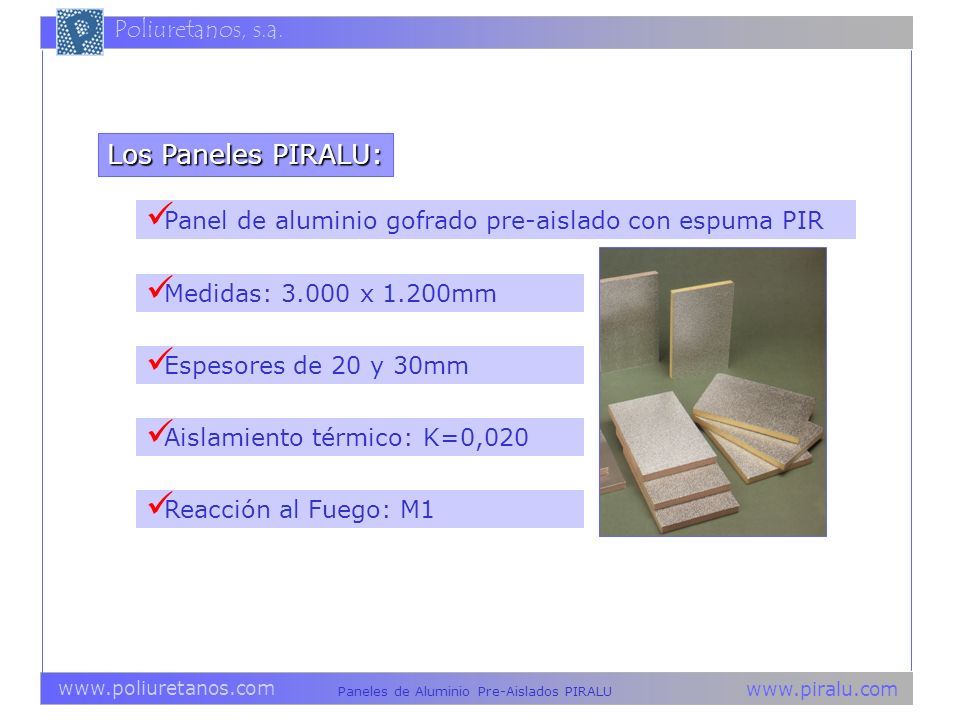

3 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Panel de aluminio gofrado pre-aislado con espuma PIR Los Paneles PIRALU: Reacción al Fuego: M1 Medidas: 3.000 x 1.200mm Espesores de 20 y 30mm Aislamiento térmico: K=0,020

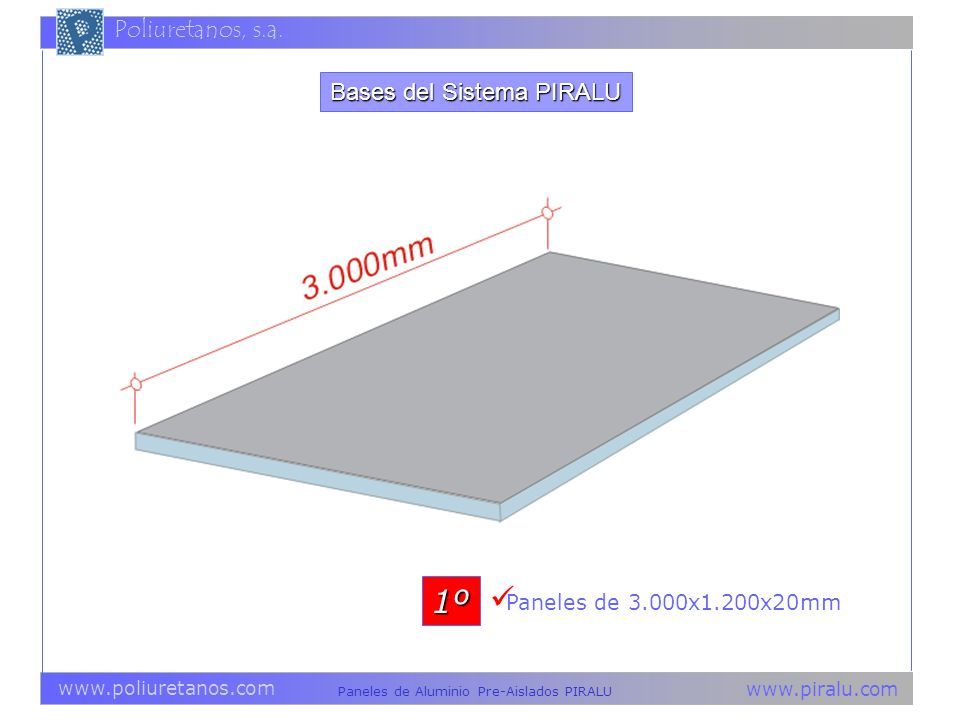

4 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Paneles de 3.000x1.200x20mm 1º Bases del Sistema PIRALU

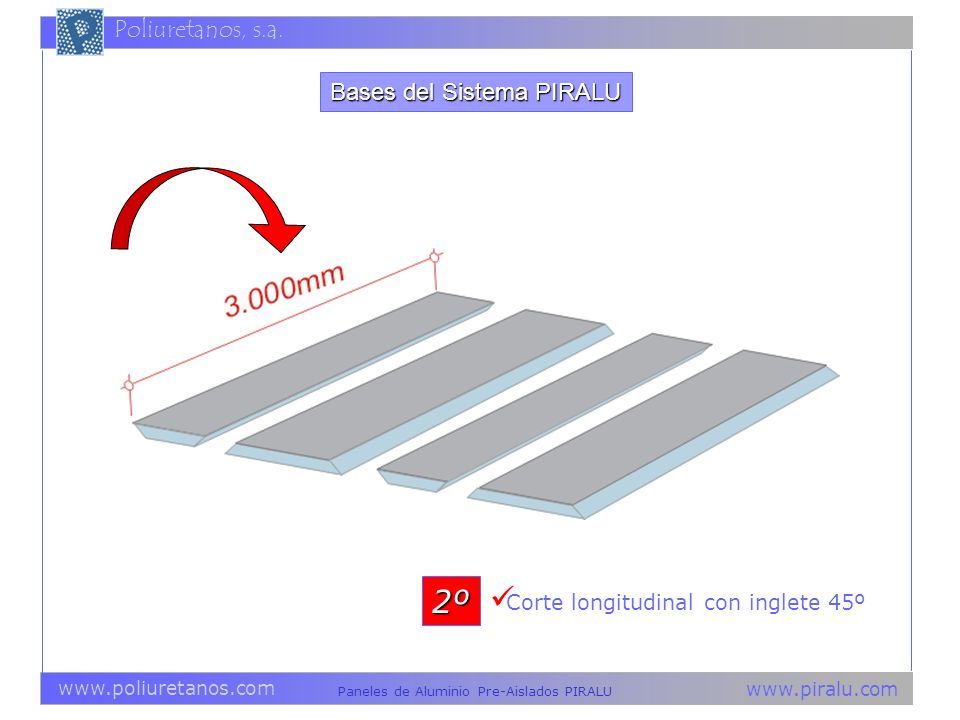

5 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Corte longitudinal con inglete 45º 2º Bases del Sistema PIRALU

6 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Ensamblaje conductos cuatro caras 3º Bases del Sistema PIRALU

7 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Encolado longitudinal, Cinta de aluminio en los ángulos externos longitudinales, Silicona en los ángulos internos longitudinales. Cola Cinta aluminio Silicona Bases del Sistema PIRALU

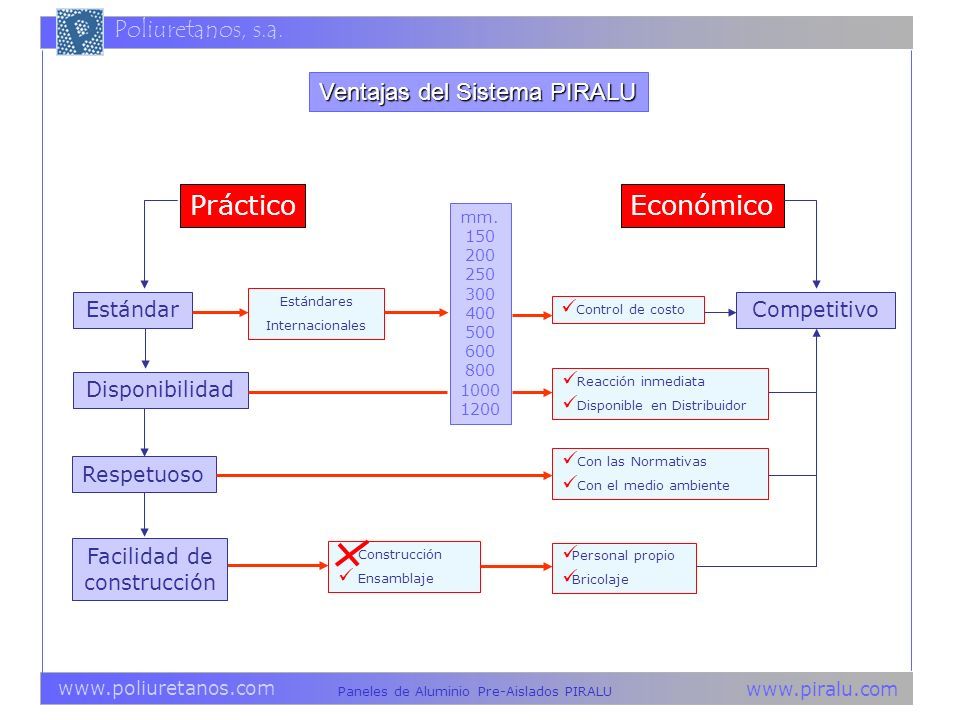

8 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Construcción Ensamblaje Facilidad de construcción Ventajas del Sistema PIRALU Práctico Estándar Disponibilidad Económico Control de costo Estándares Internacionales Respetuoso Reacción inmediata Disponible en Distribuidor Con las Normativas Con el medio ambiente Personal propio Bricolaje Competitivo mm. 150 200 250 300 400 500 600 800 1000 1200

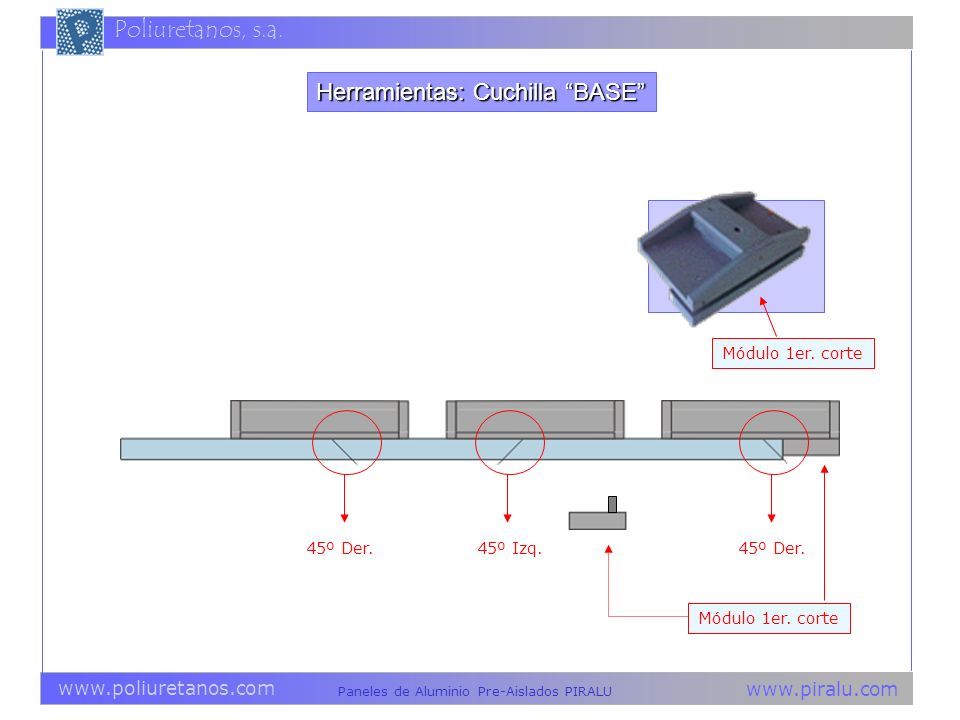

9 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Herramientas: Cuchilla “BASE” 45º Izq.45º Der. Módulo 1er. corte

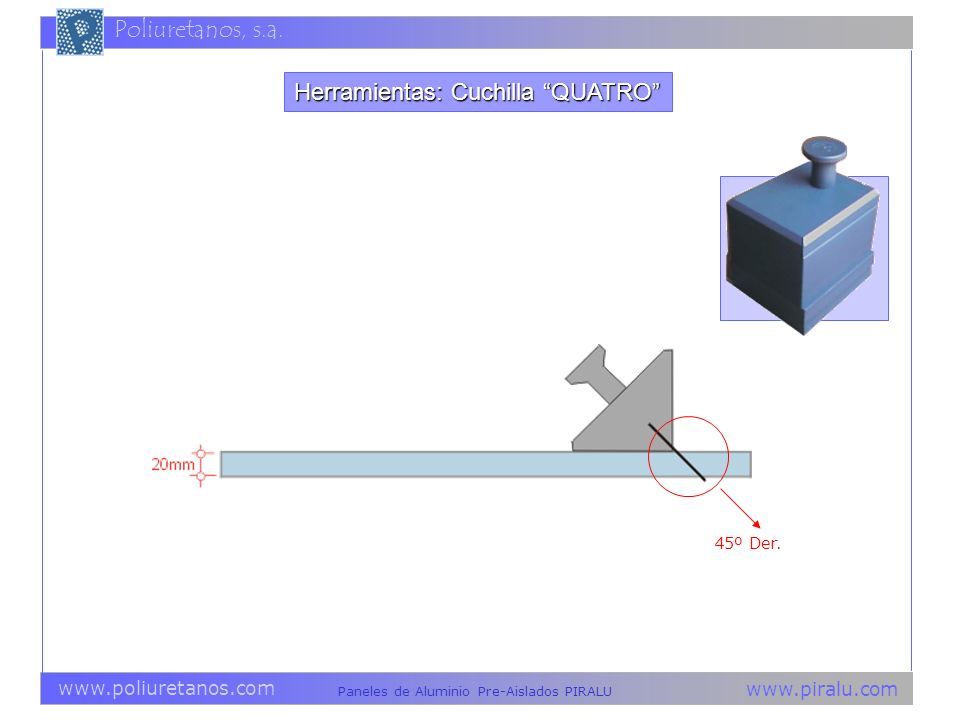

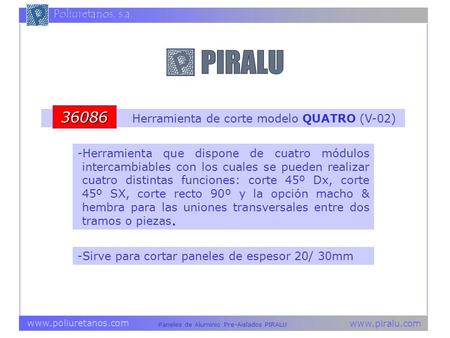

10 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Herramientas: Cuchilla “QUATRO” 45º Der.

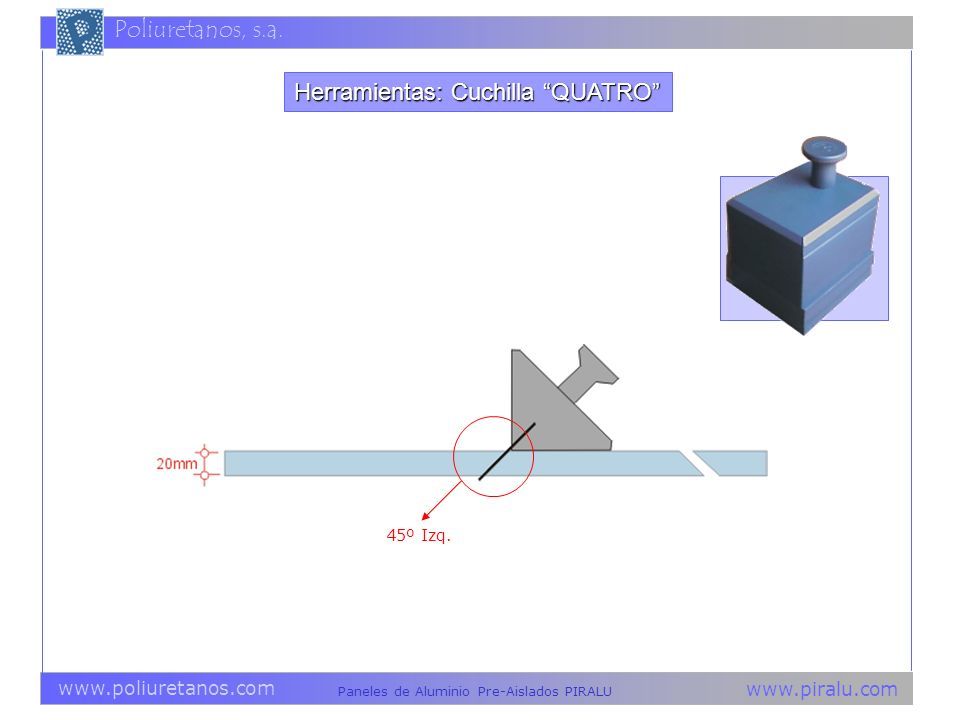

11 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. 45º Izq. Herramientas: Cuchilla “QUATRO”

12 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. 45º Recto Herramientas: Cuchilla “QUATRO”

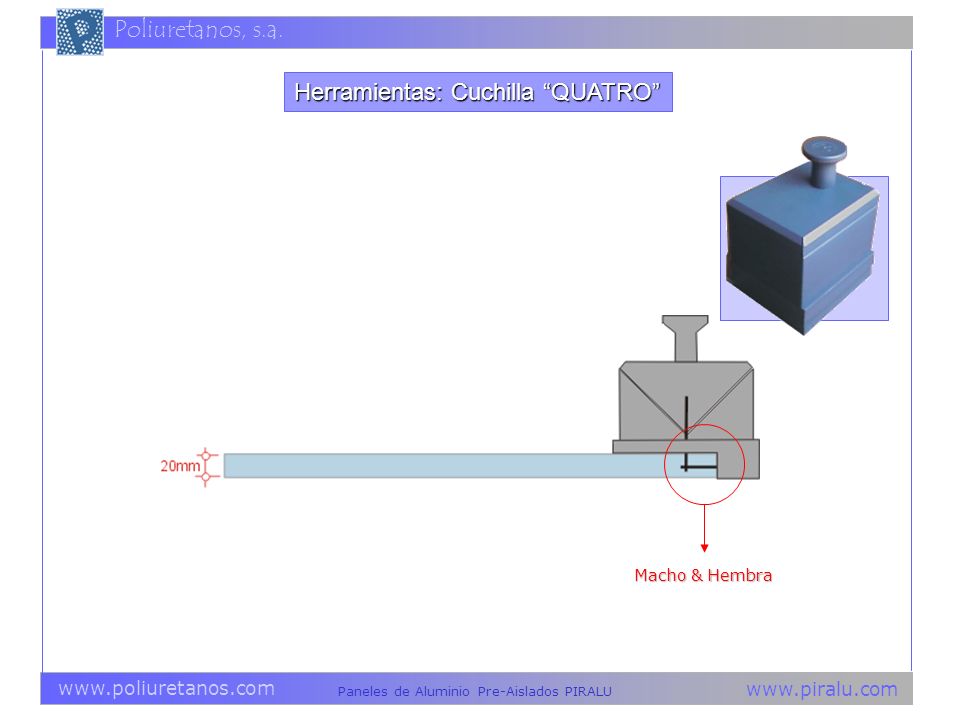

13 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Macho & Hembra Herramientas: Cuchilla “QUATRO”

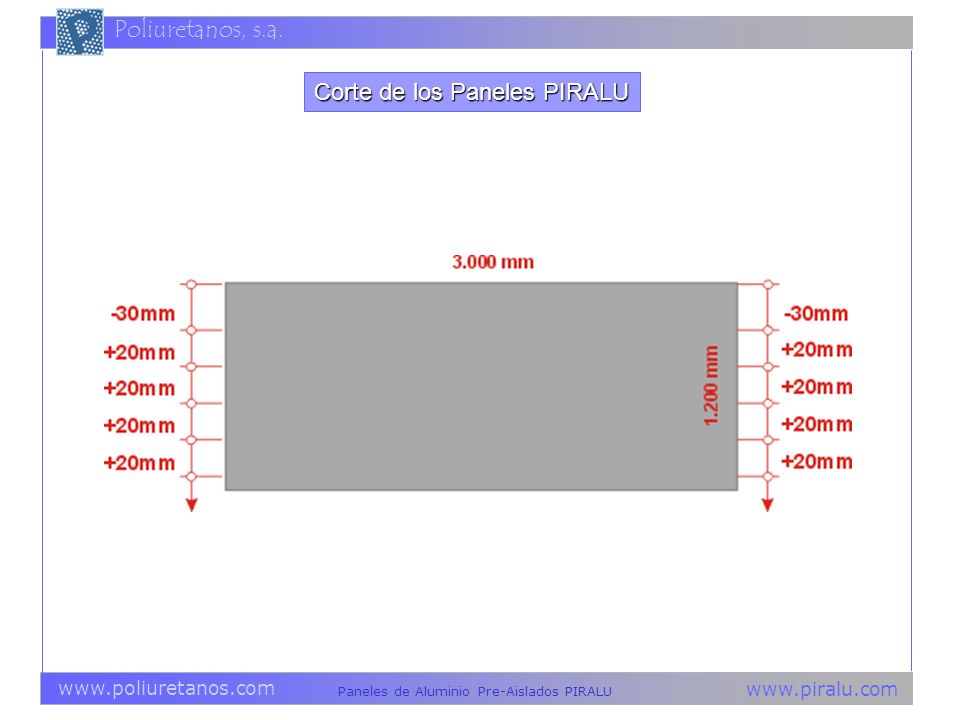

14 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Corte de los Paneles PIRALU

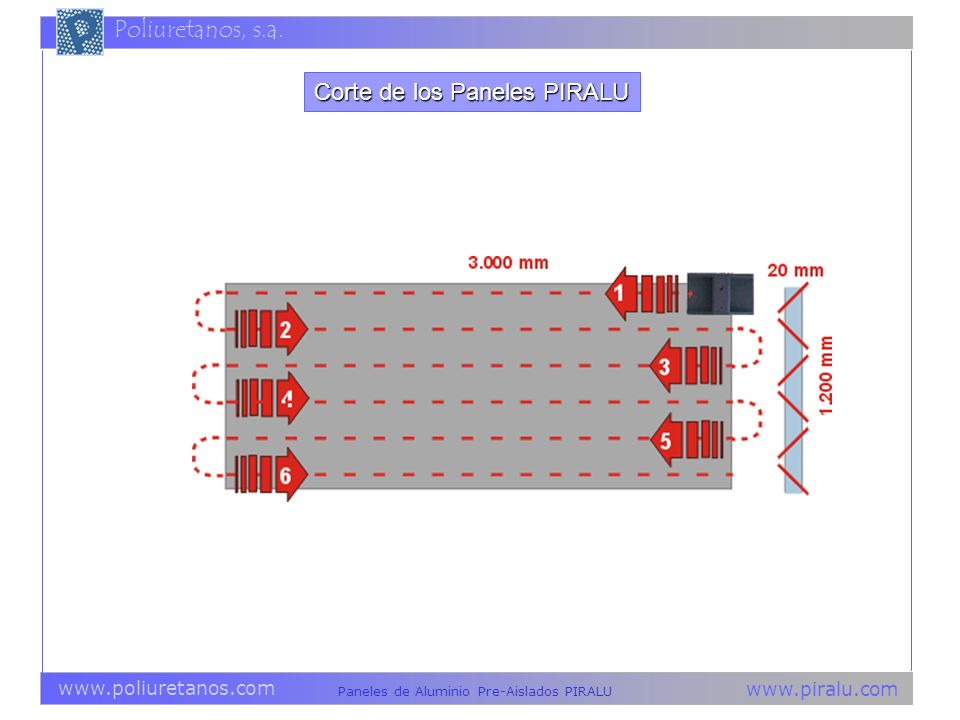

15 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Corte de los Paneles PIRALU

16 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Módulo 1er. corte Corte de los Paneles PIRALU

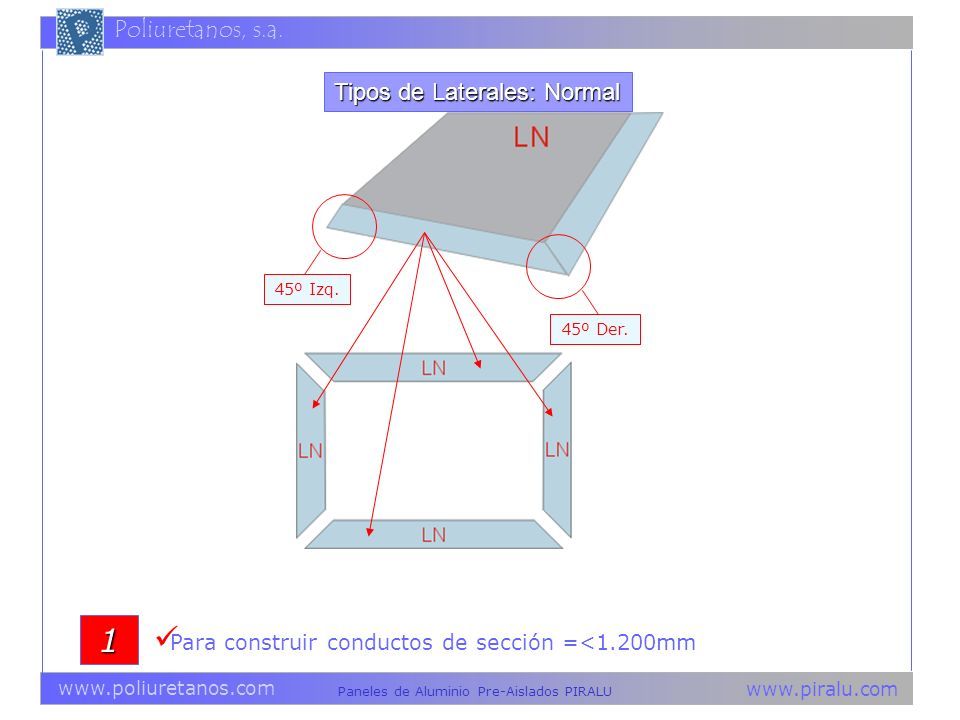

17 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Tipos de Laterales: Normal 45º Izq. 45º Der. 1 Para construir conductos de sección =<1.200mm

18 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Tipos de Laterales: Súper 2 Para construir conductos de sección >1.200mm 45º Der.

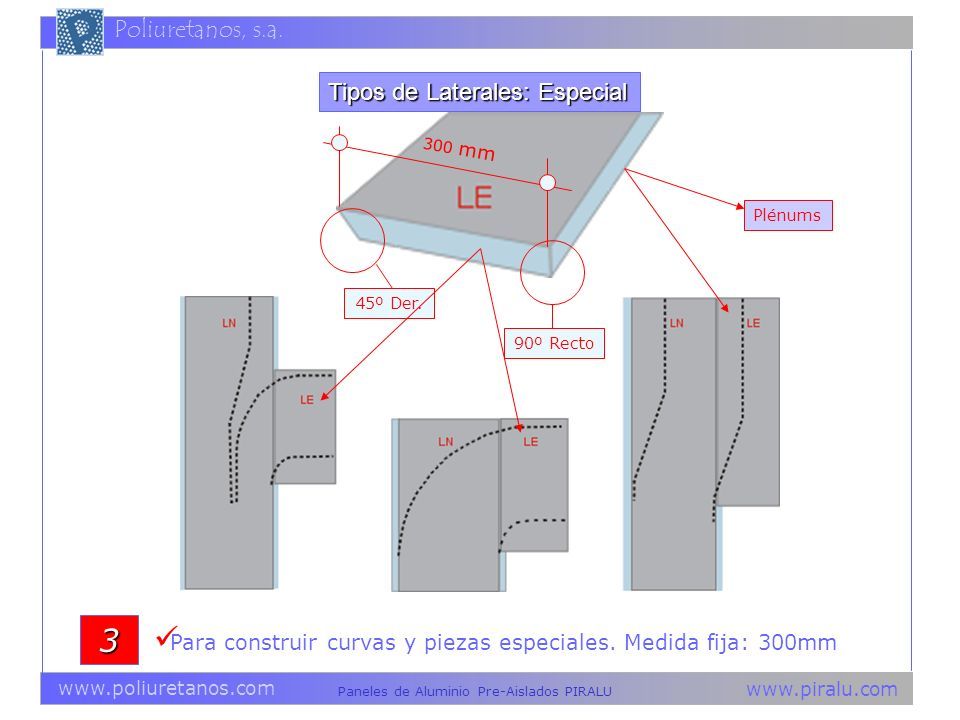

19 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Tipos de Laterales: Especial 90º Recto 45º Der. 3 Para construir curvas y piezas especiales. Medida fija: 300mm Plénums 300 mm

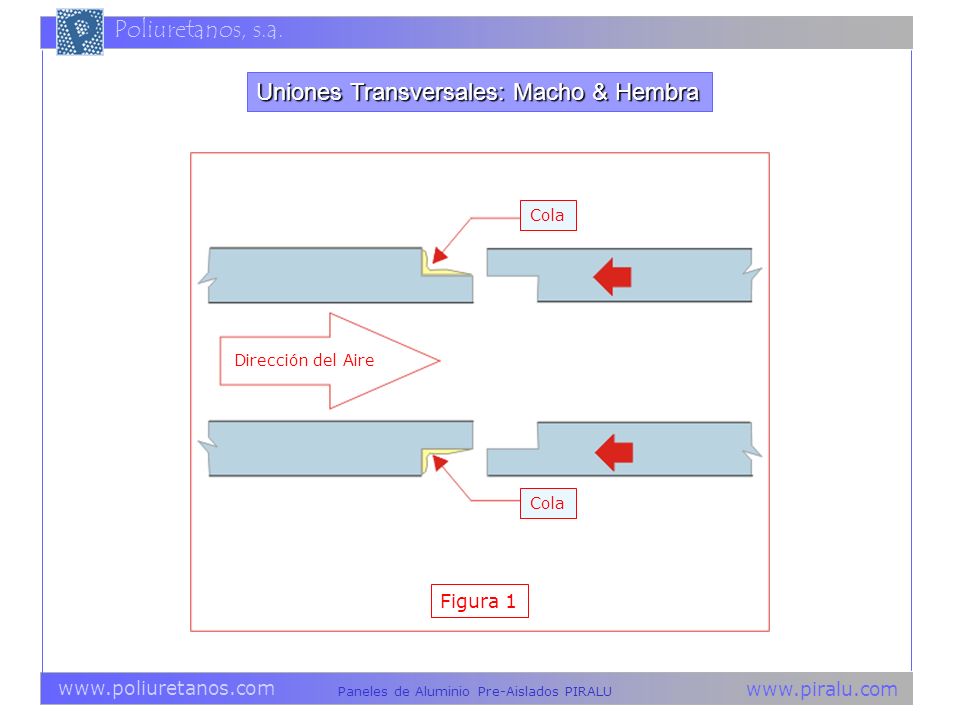

20 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Uniones Transversales: Macho & Hembra Cola Dirección del Aire Figura 1

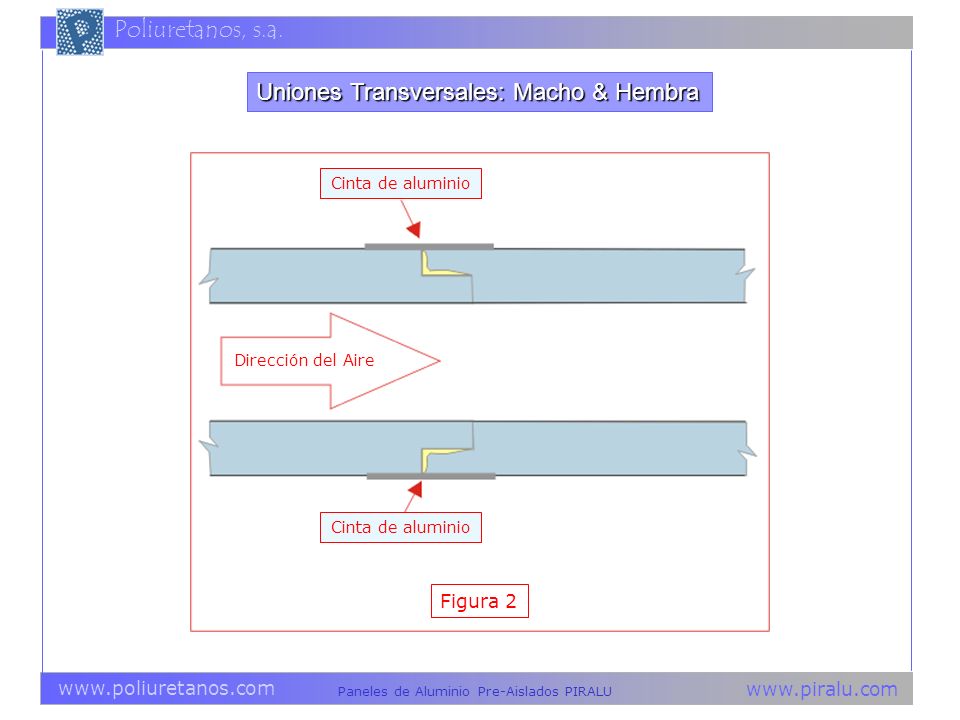

21 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Dirección del Aire Cinta de aluminio Figura 2 Uniones Transversales: Macho & Hembra

22 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Hembra Uniones Transversales: Hembra

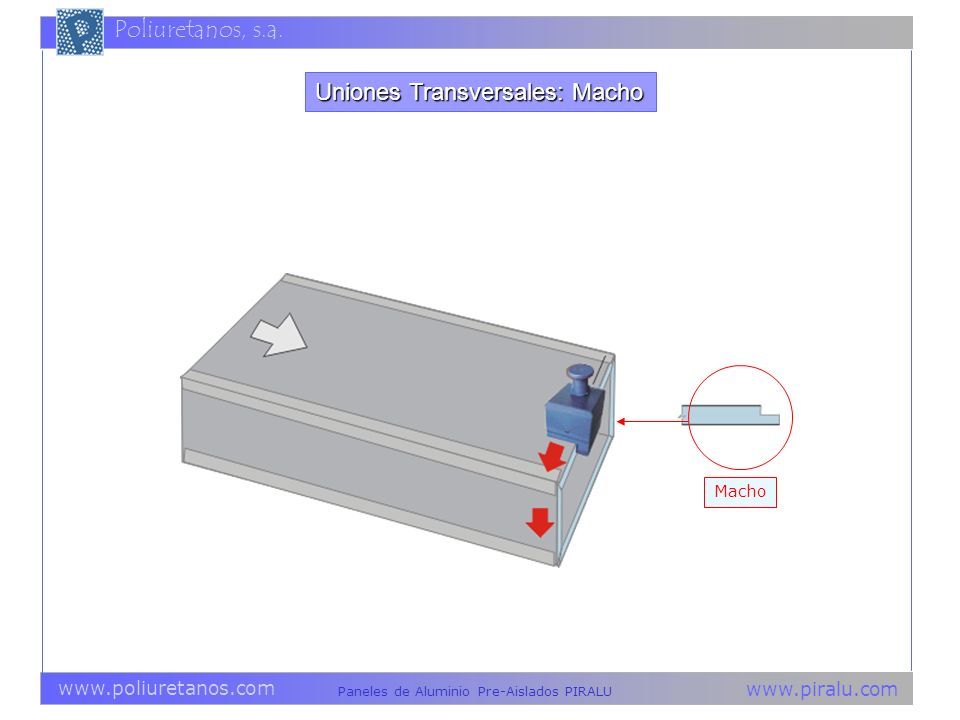

23 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Macho Uniones Transversales: Macho

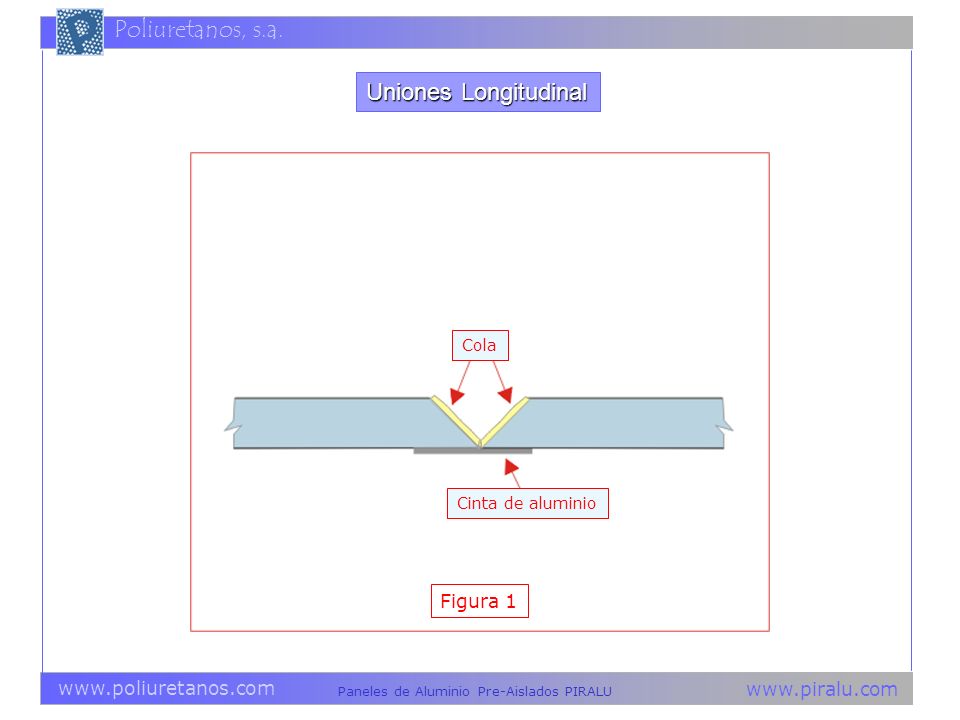

24 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Uniones Longitudinal Figura 1 Cinta de aluminio Cola

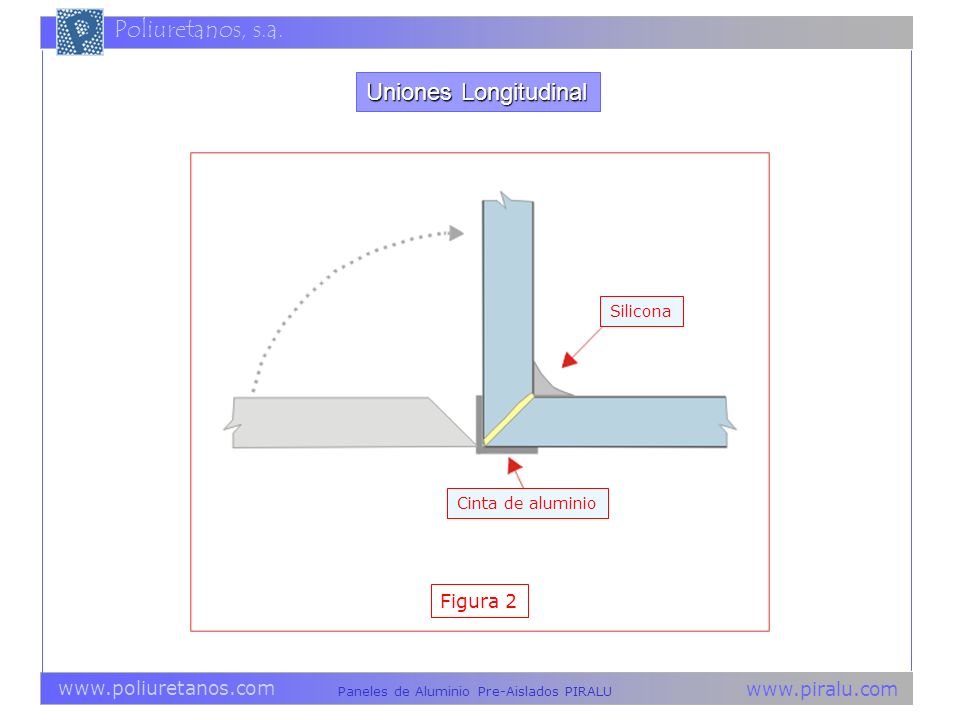

25 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Figura 2 Silicona Cinta de aluminio Uniones Longitudinal
