M.C.P. Miguel Rivera Ospina Redes. En informática nos referimos a dos o más computadoras conectadas y otros equipos informáticos entre sí, con la finalidad.

Presentación del tema: "M.C.P. Miguel Rivera Ospina Redes. En informática nos referimos a dos o más computadoras conectadas y otros equipos informáticos entre sí, con la finalidad."— Transcripción de la presentación:

1 M.C.P. Miguel Rivera Ospina Redes

2 En informática nos referimos a dos o más computadoras conectadas y otros equipos informáticos entre sí, con la finalidad de compartir información y recursos para compartir información.

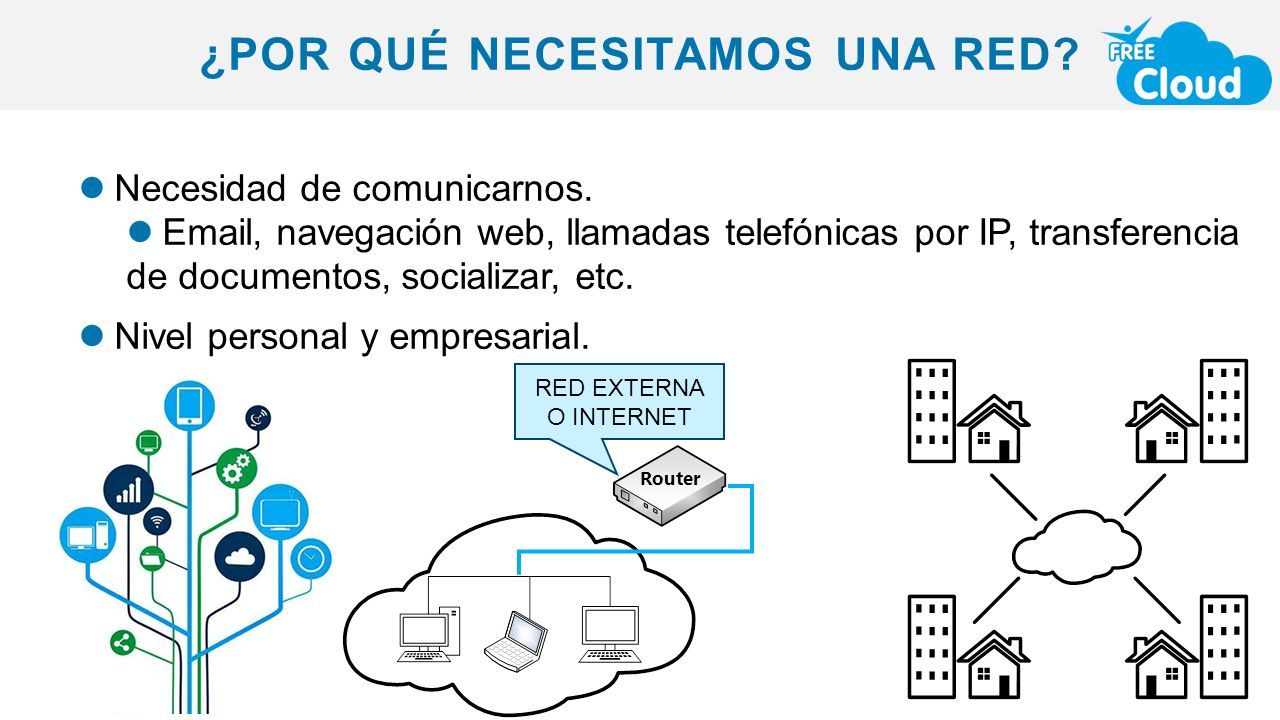

3 Necesidad de comunicarnos. Email, navegación web, llamadas telefónicas por IP, transferencia de documentos, socializar, etc. Nivel personal y empresarial. RED EXTERNA O INTERNET Router

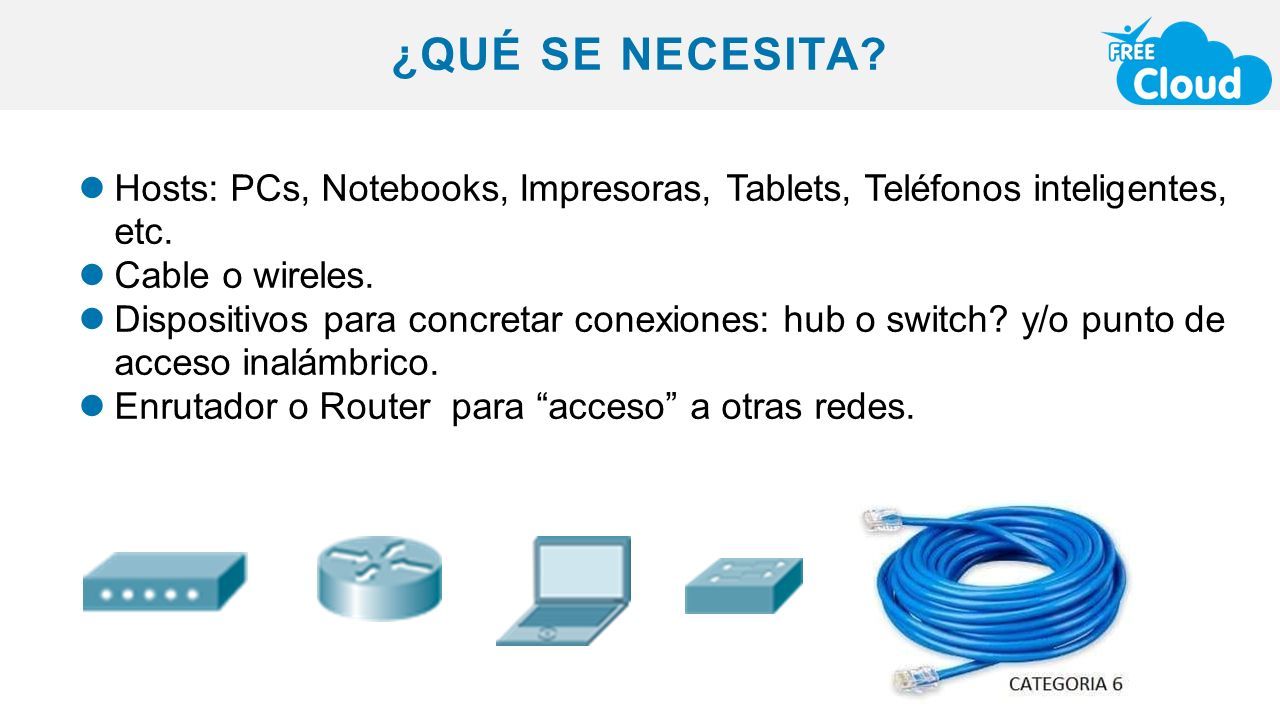

4 Hosts: PCs, Notebooks, Impresoras, Tablets, Teléfonos inteligentes, etc. Cable o wireles. Dispositivos para concretar conexiones: hub o switch? y/o punto de acceso inalámbrico. Enrutador o Router para “acceso” a otras redes.

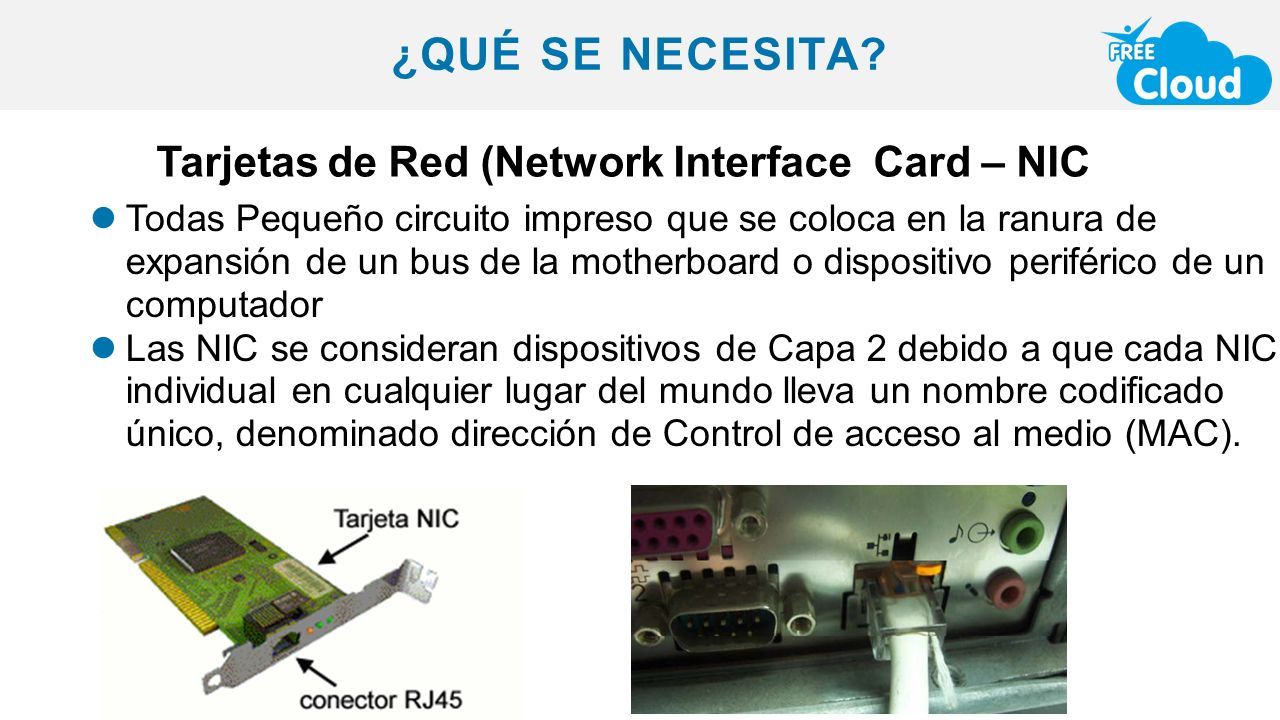

5 Tarjetas de Red (Network Interface Card – NIC Todas Pequeño circuito impreso que se coloca en la ranura de expansión de un bus de la motherboard o dispositivo periférico de un computador Las NIC se consideran dispositivos de Capa 2 debido a que cada NIC individual en cualquier lugar del mundo lleva un nombre codificado único, denominado dirección de Control de acceso al medio (MAC).

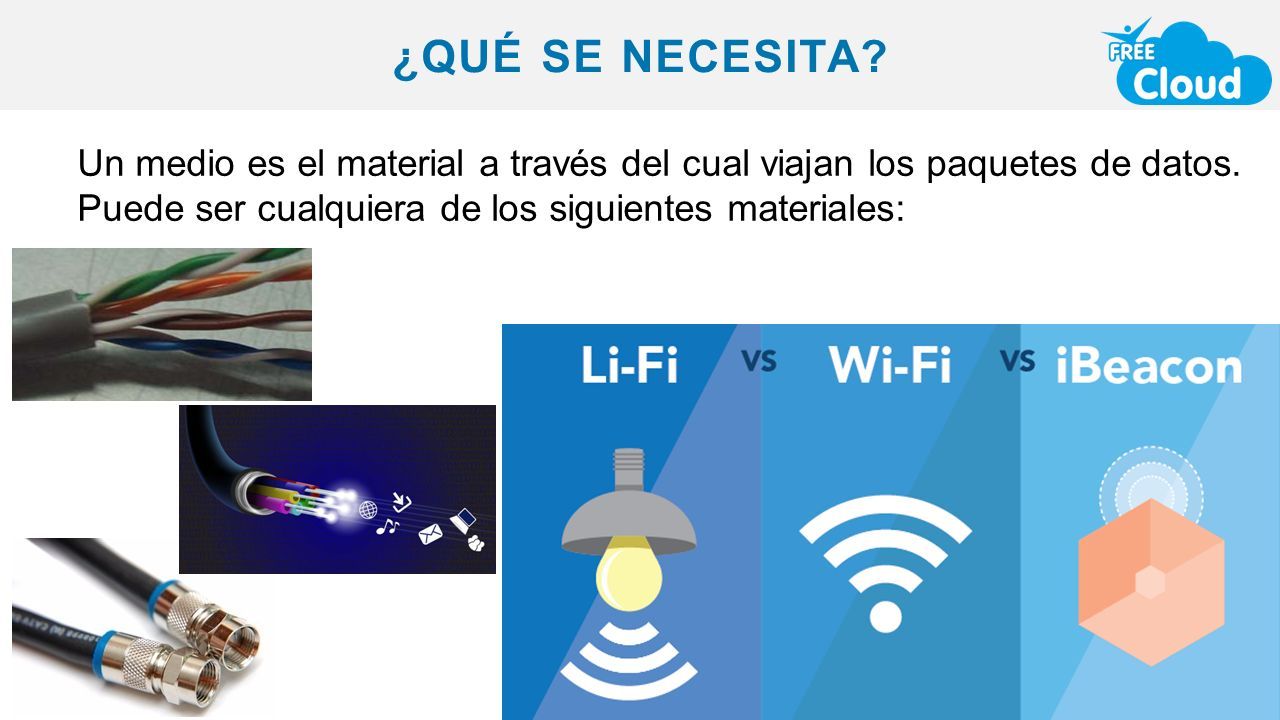

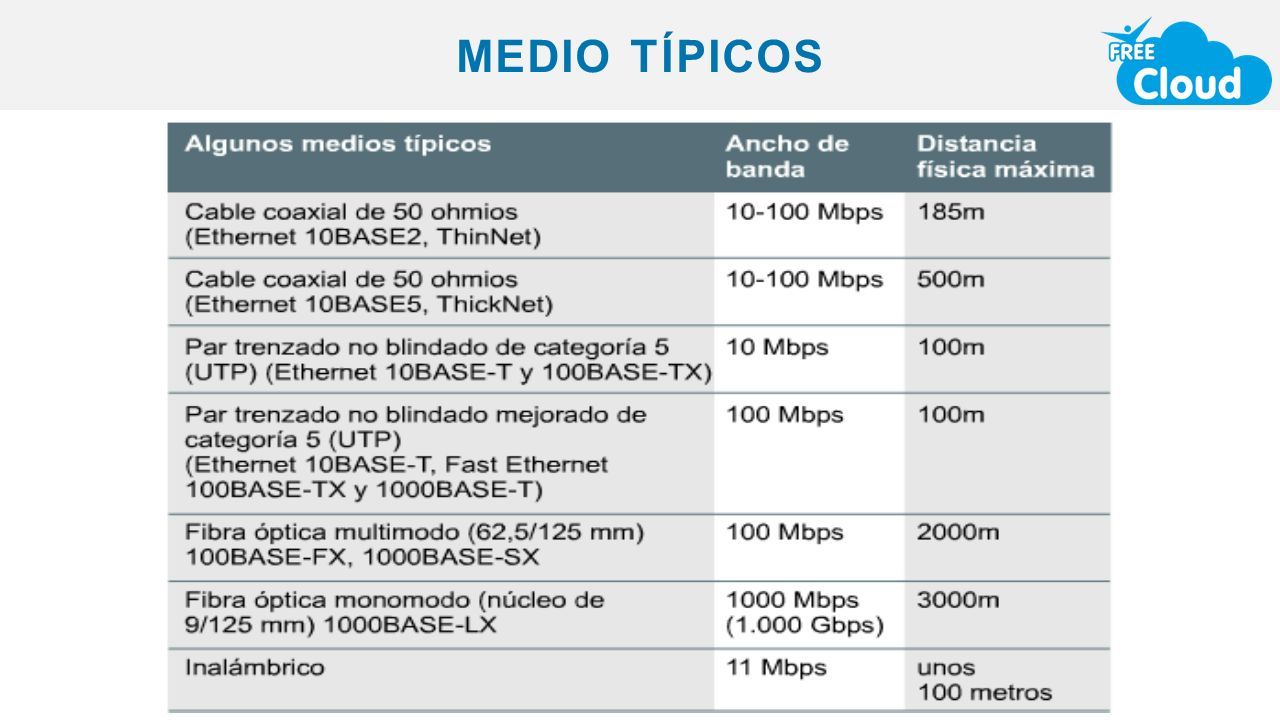

6 Un medio es el material a través del cual viajan los paquetes de datos. Puede ser cualquiera de los siguientes materiales:

7

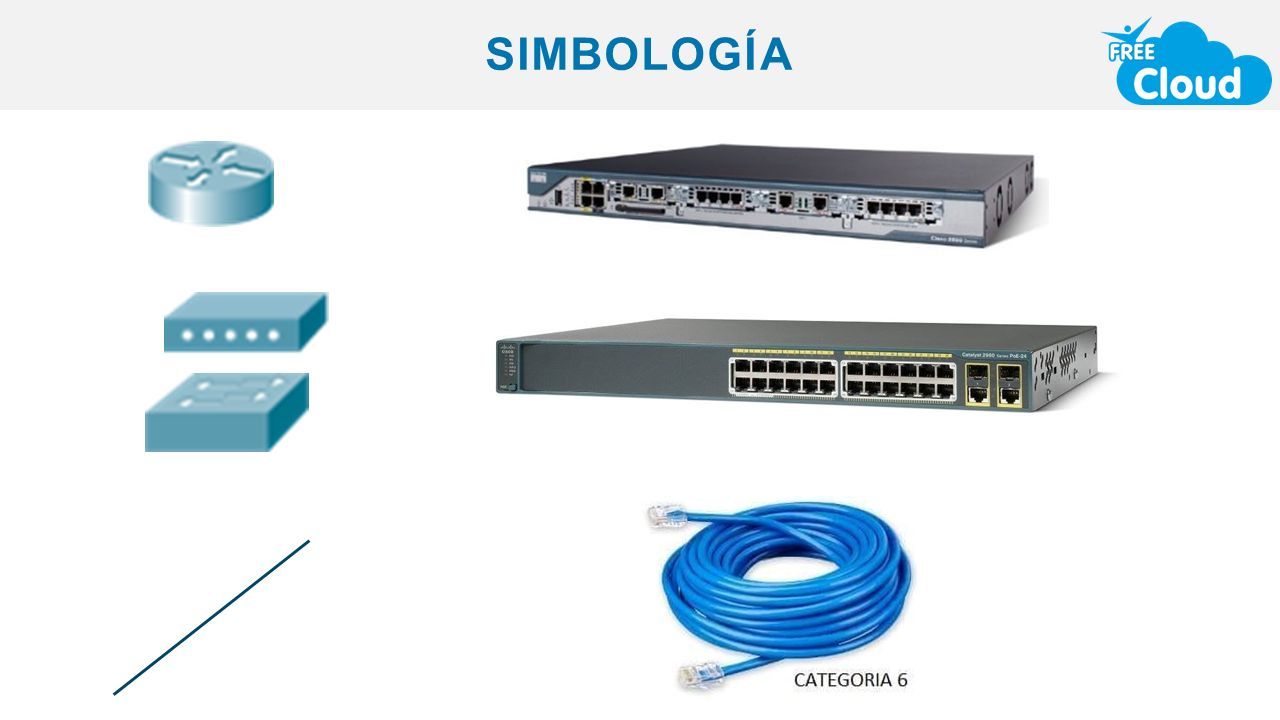

8

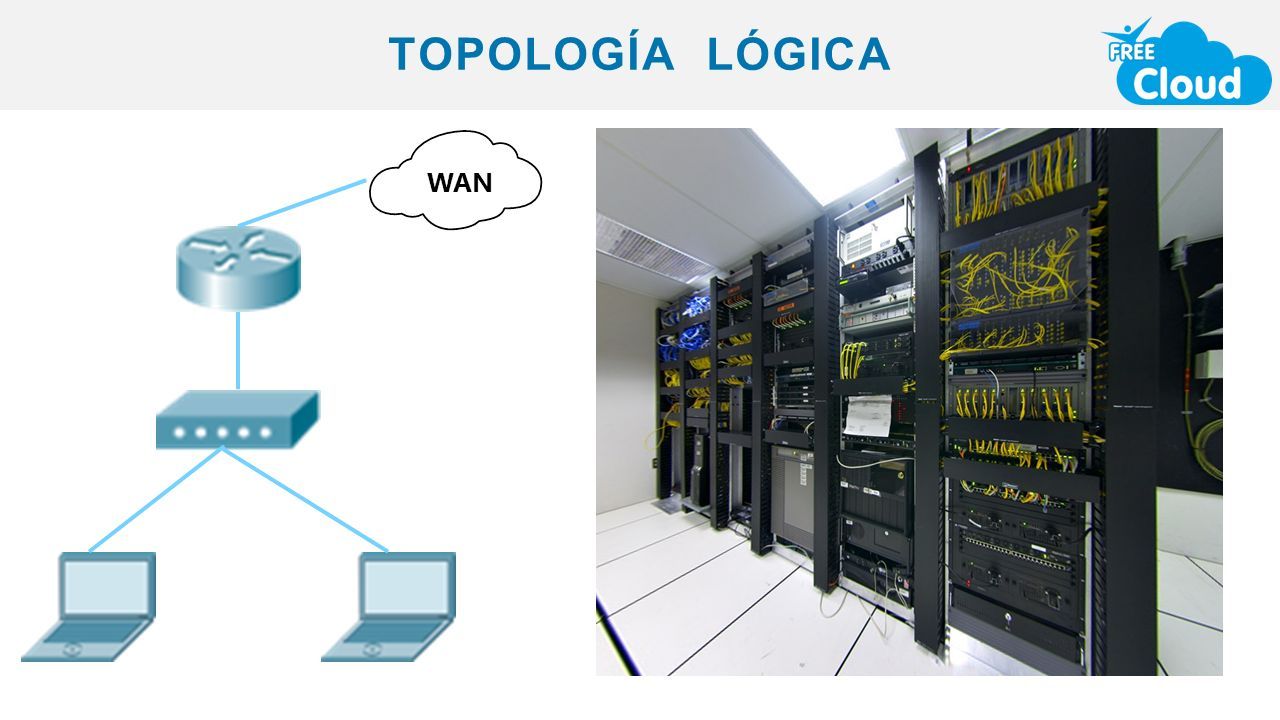

9 WAN

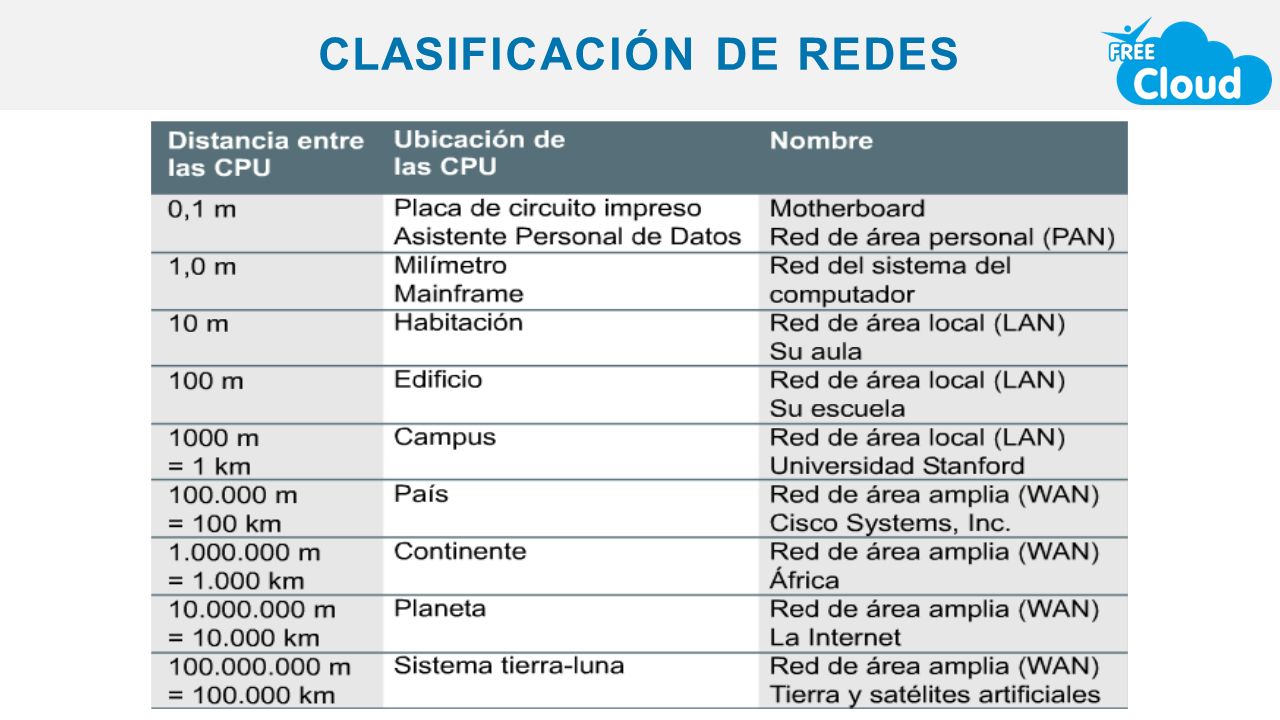

10

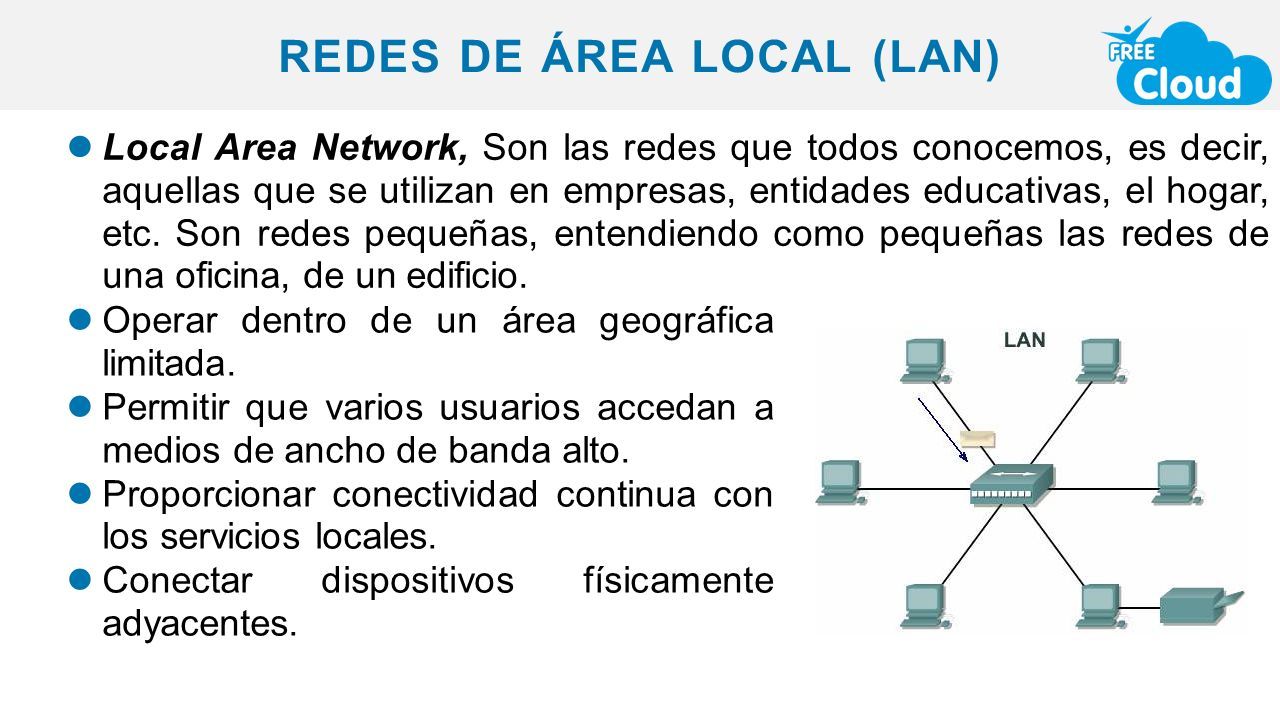

11 Local Area Network, Son las redes que todos conocemos, es decir, aquellas que se utilizan en empresas, entidades educativas, el hogar, etc. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Operar dentro de un área geográfica limitada. Permitir que varios usuarios accedan a medios de ancho de banda alto. Proporcionar conectividad continua con los servicios locales. Conectar dispositivos físicamente adyacentes.

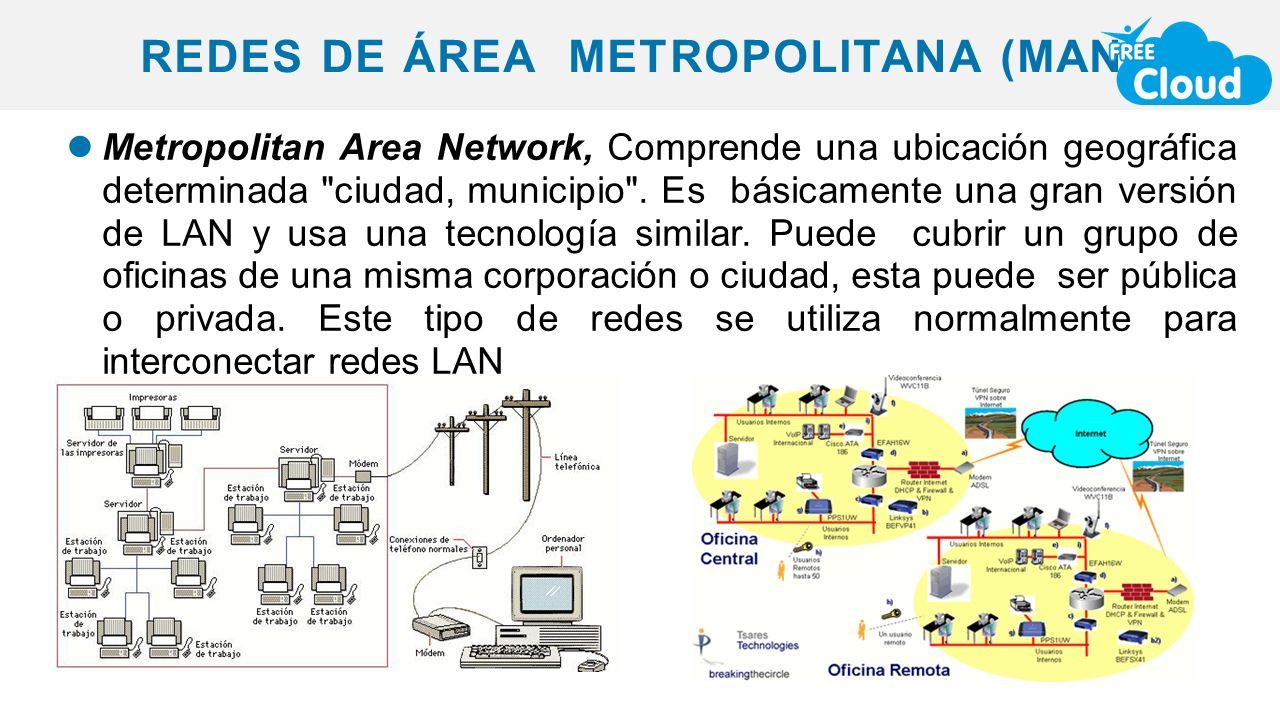

12 Metropolitan Area Network, Comprende una ubicación geográfica determinada "ciudad, municipio". Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada. Este tipo de redes se utiliza normalmente para interconectar redes LAN

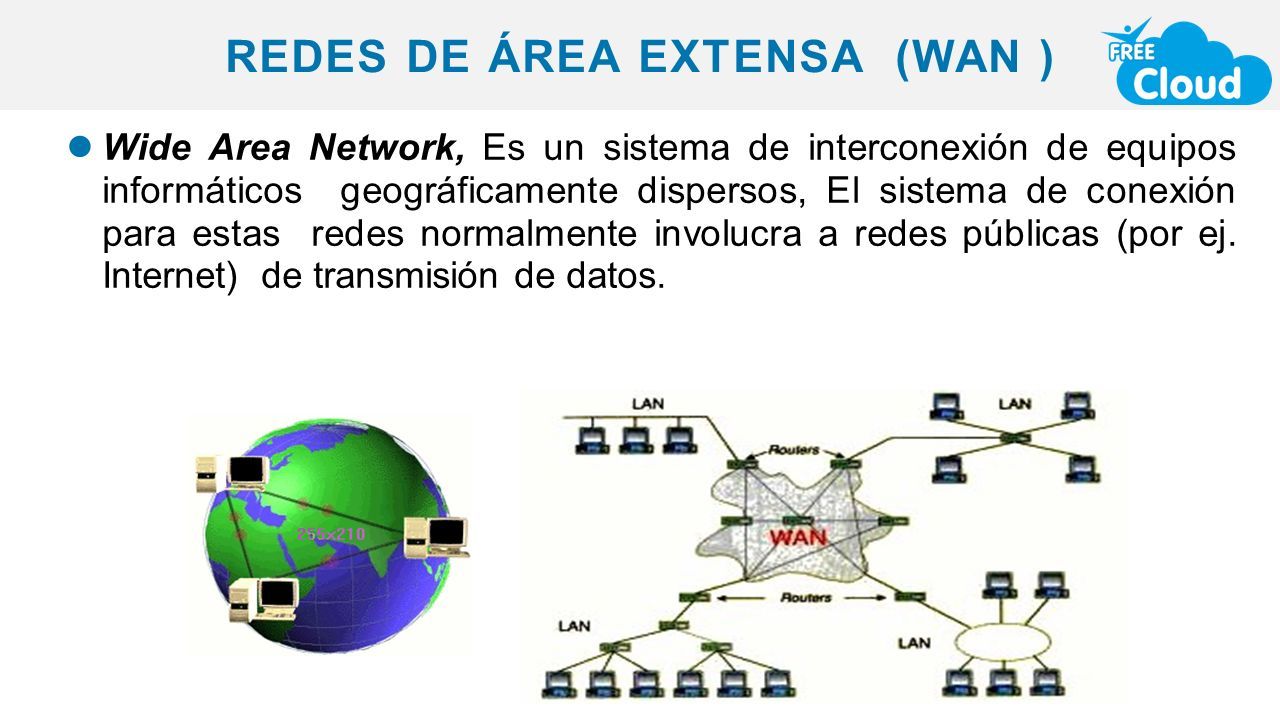

13 Wide Area Network, Es un sistema de interconexión de equipos informáticos geográficamente dispersos, El sistema de conexión para estas redes normalmente involucra a redes públicas (por ej. Internet) de transmisión de datos.

14

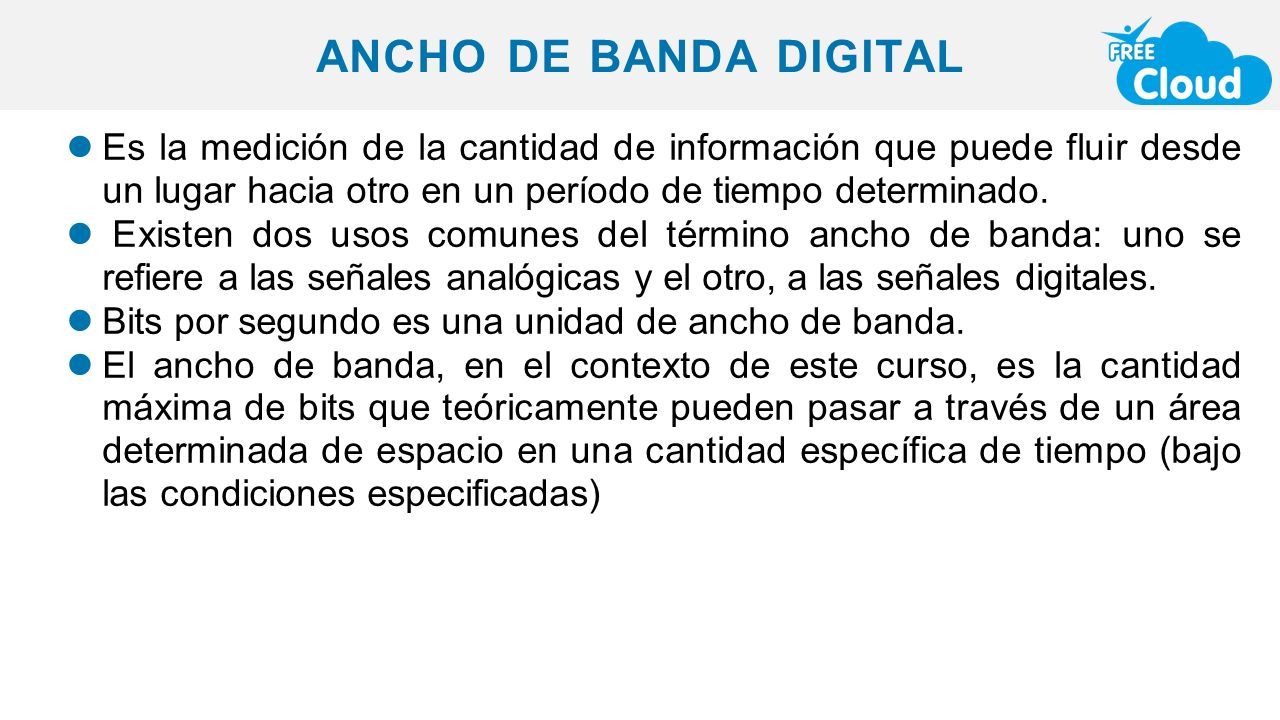

15 Es la medición de la cantidad de información que puede fluir desde un lugar hacia otro en un período de tiempo determinado. Existen dos usos comunes del término ancho de banda: uno se refiere a las señales analógicas y el otro, a las señales digitales. Bits por segundo es una unidad de ancho de banda. El ancho de banda, en el contexto de este curso, es la cantidad máxima de bits que teóricamente pueden pasar a través de un área determinada de espacio en una cantidad específica de tiempo (bajo las condiciones especificadas)

16 Calculo del tiempo de la transferencia de archivos.

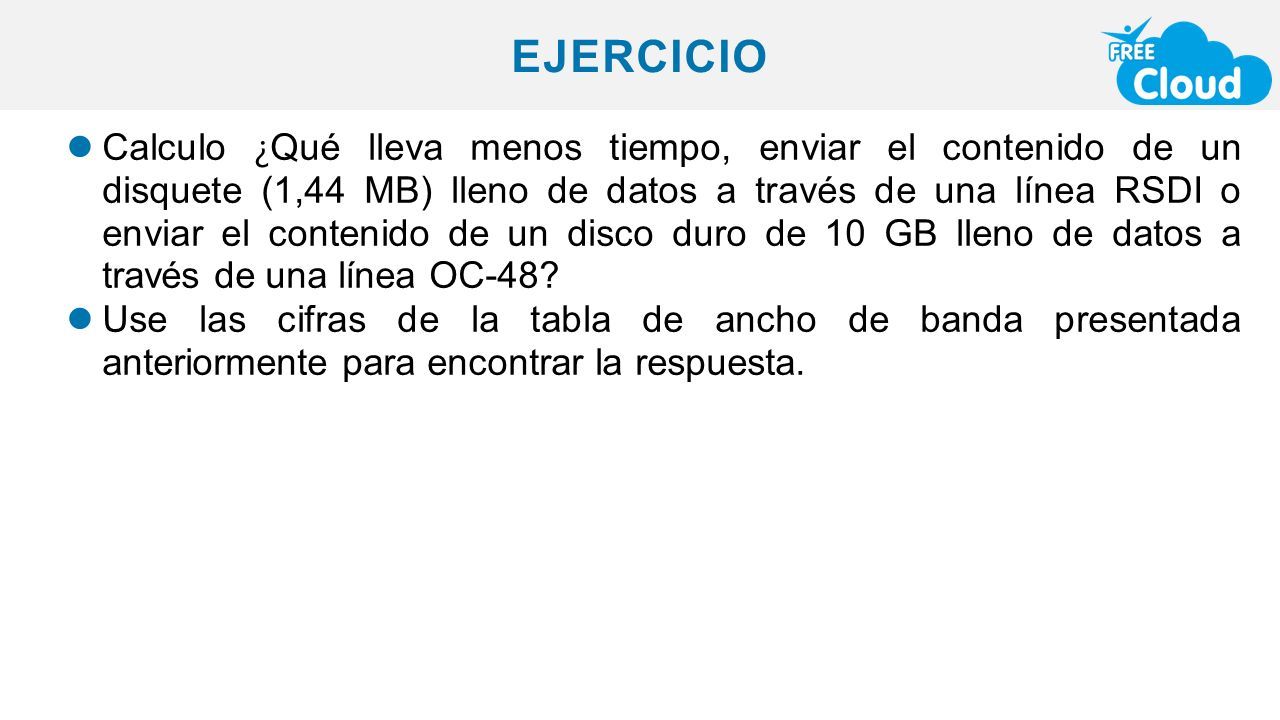

17 Calculo ¿ Qué lleva menos tiempo, enviar el contenido de un disquete (1,44 MB) lleno de datos a través de una línea RSDI o enviar el contenido de un disco duro de 10 GB lleno de datos a través de una línea OC-48? Use las cifras de la tabla de ancho de banda presentada anteriormente para encontrar la respuesta.

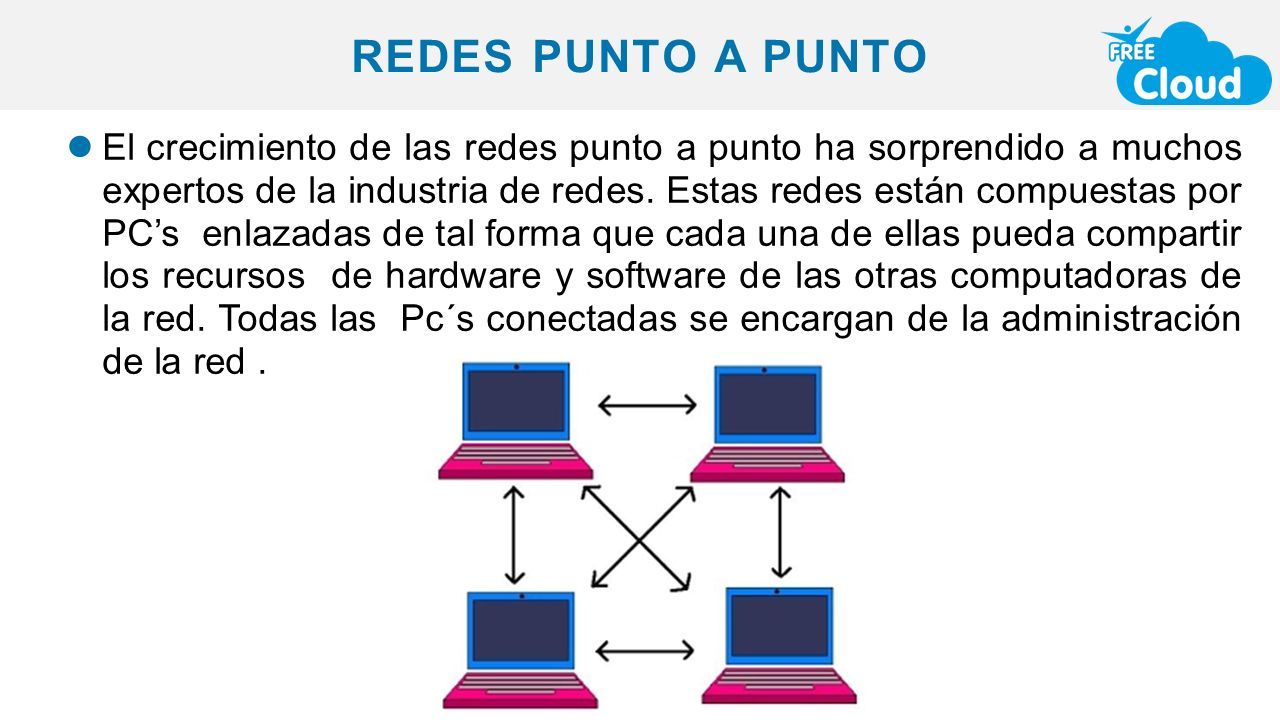

18 El crecimiento de las redes punto a punto ha sorprendido a muchos expertos de la industria de redes. Estas redes están compuestas por PC’s enlazadas de tal forma que cada una de ellas pueda compartir los recursos de hardware y software de las otras computadoras de la red. Todas las Pc´s conectadas se encargan de la administración de la red.

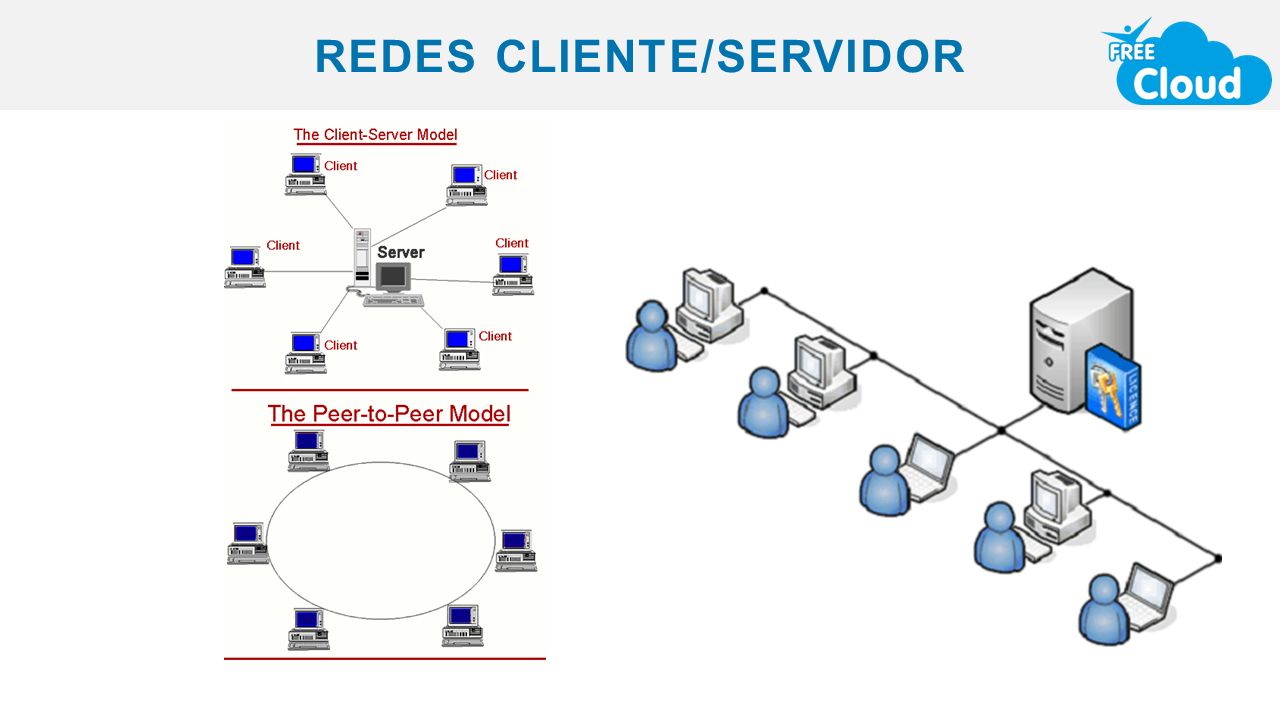

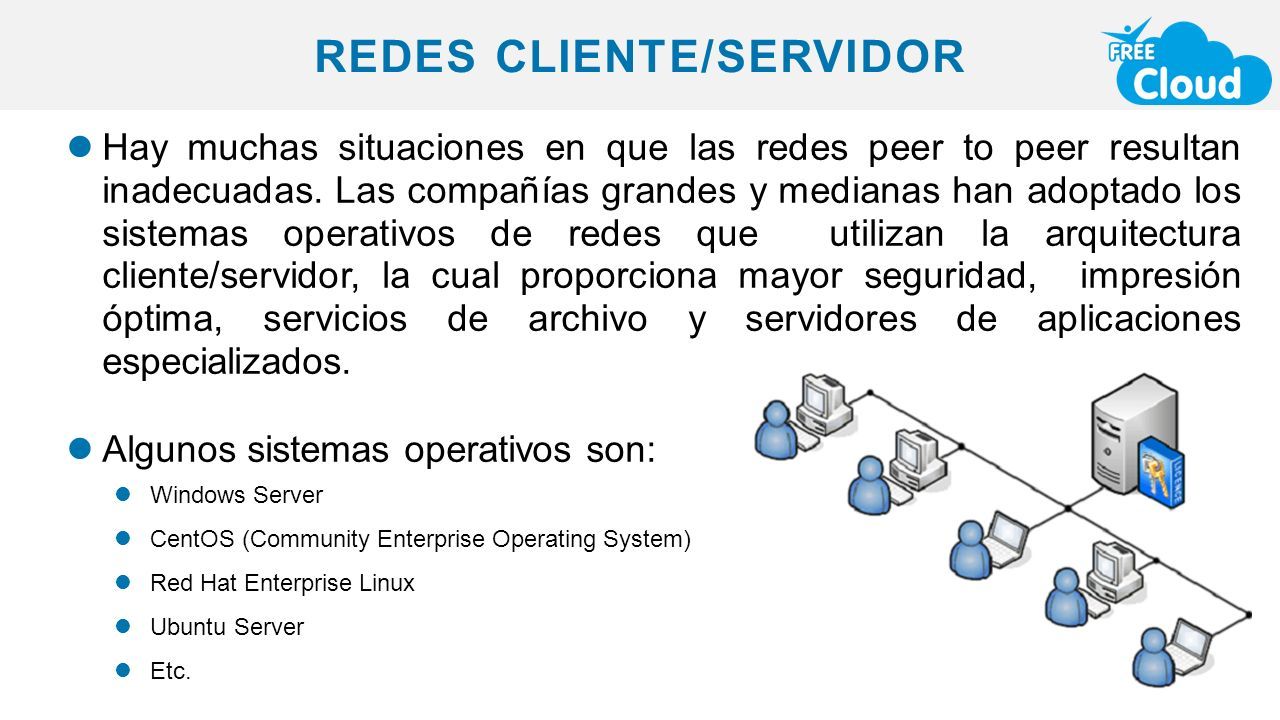

19 Hay muchas situaciones en que las redes peer to peer resultan inadecuadas. Las compañías grandes y medianas han adoptado los sistemas operativos de redes que utilizan la arquitectura cliente/servidor, la cual proporciona mayor seguridad, impresión óptima, servicios de archivo y servidores de aplicaciones especializados. Algunos sistemas operativos son: Windows Server CentOS (Community Enterprise Operating System) Red Hat Enterprise Linux Ubuntu Server Etc.

20

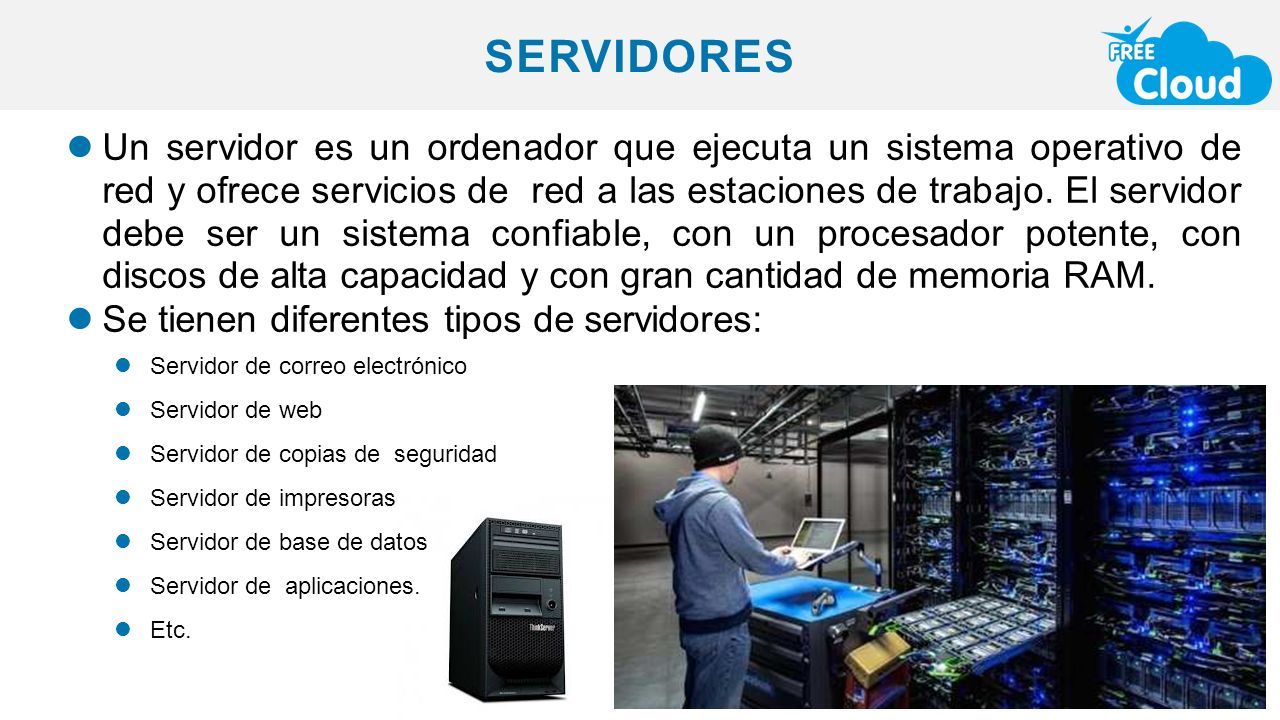

21 Un servidor es un ordenador que ejecuta un sistema operativo de red y ofrece servicios de red a las estaciones de trabajo. El servidor debe ser un sistema confiable, con un procesador potente, con discos de alta capacidad y con gran cantidad de memoria RAM. Se tienen diferentes tipos de servidores: Servidor de correo electrónico Servidor de web Servidor de copias de seguridad Servidor de impresoras Servidor de base de datos Servidor de aplicaciones. Etc.

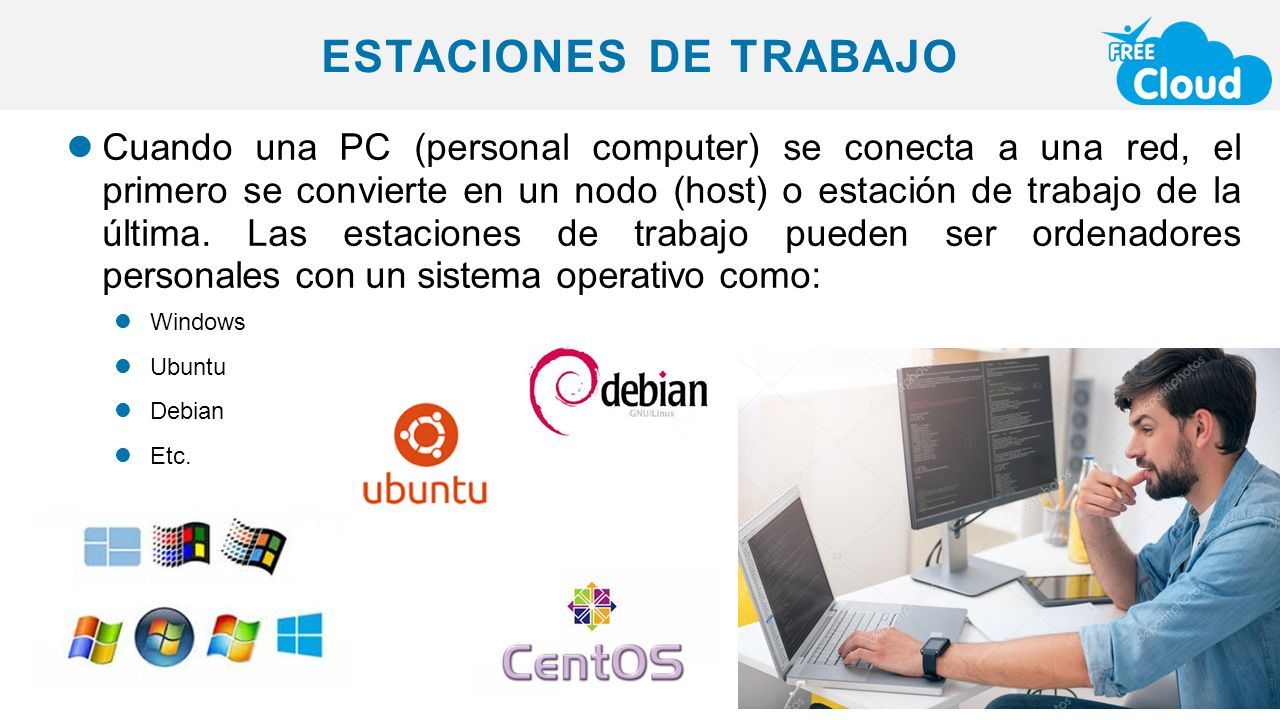

22 Cuando una PC (personal computer) se conecta a una red, el primero se convierte en un nodo (host) o estación de trabajo de la última. Las estaciones de trabajo pueden ser ordenadores personales con un sistema operativo como: Windows Ubuntu Debian Etc.

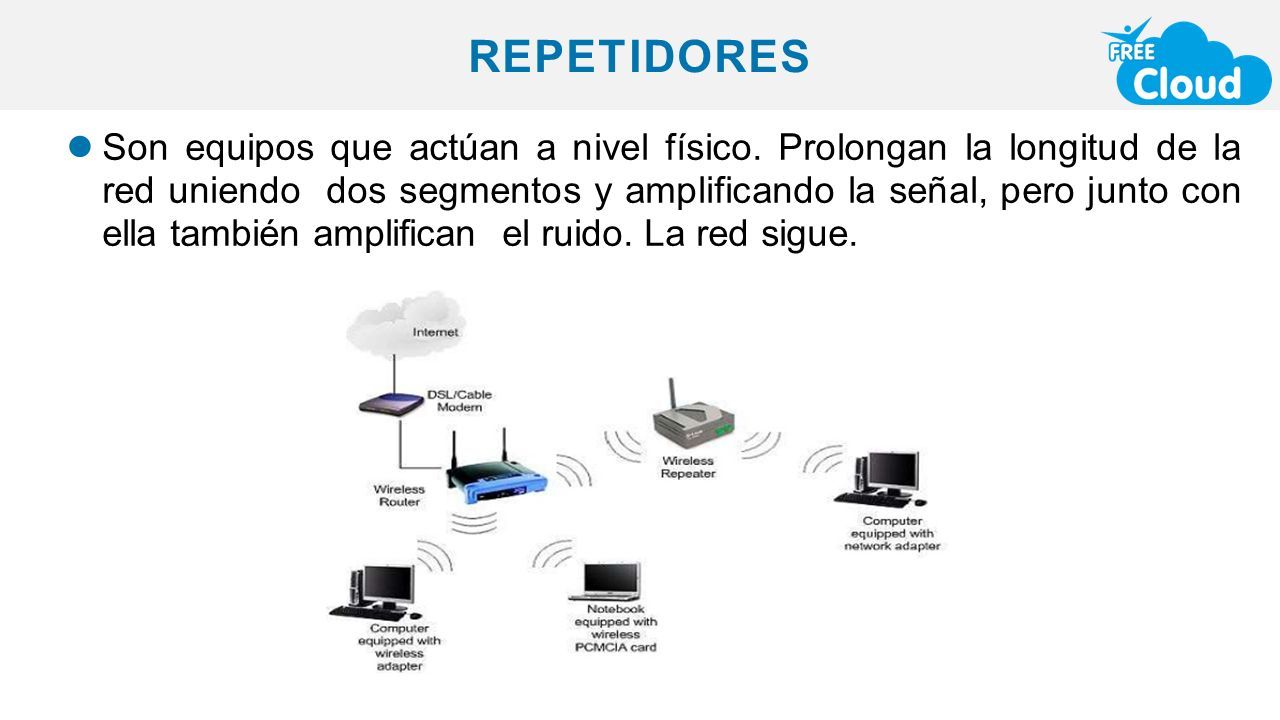

23 Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo dos segmentos y amplificando la señal, pero junto con ella también amplifican el ruido. La red sigue.

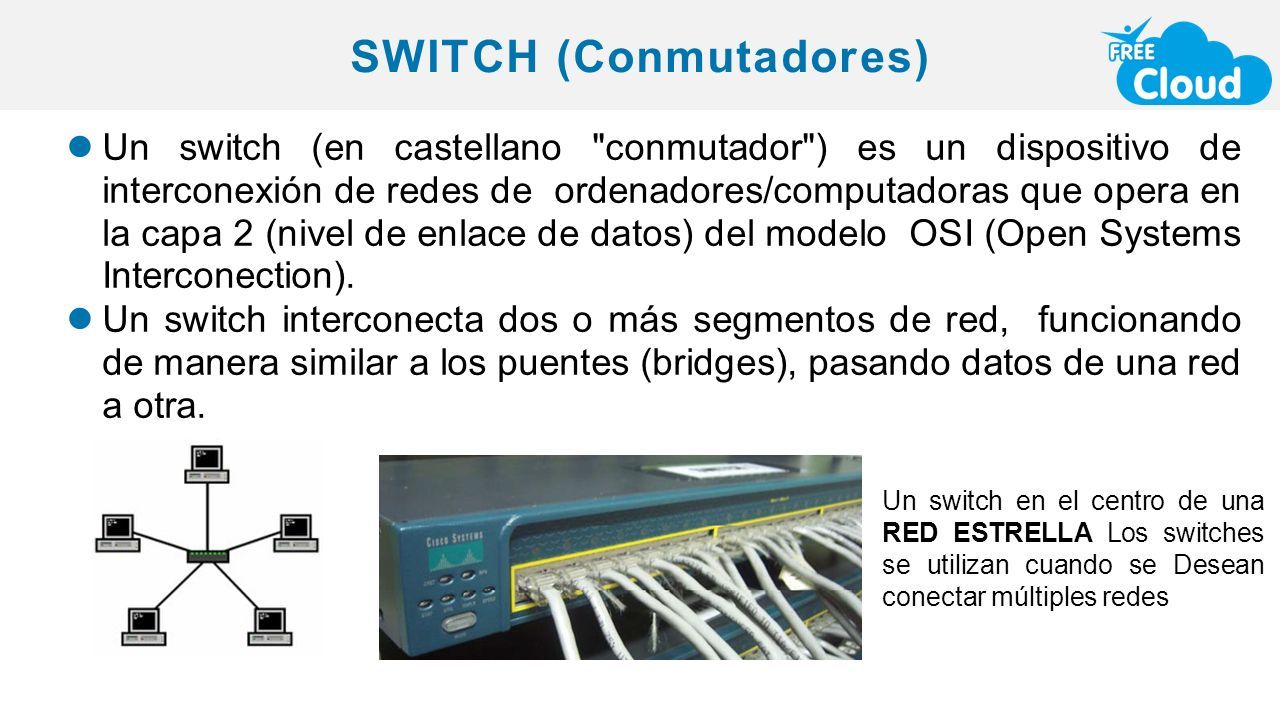

24 Un switch (en castellano "conmutador") es un dispositivo de interconexión de redes de ordenadores/computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconection). Un switch interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de una red a otra. Un switch en el centro de una RED ESTRELLA Los switches se utilizan cuando se Desean conectar múltiples redes

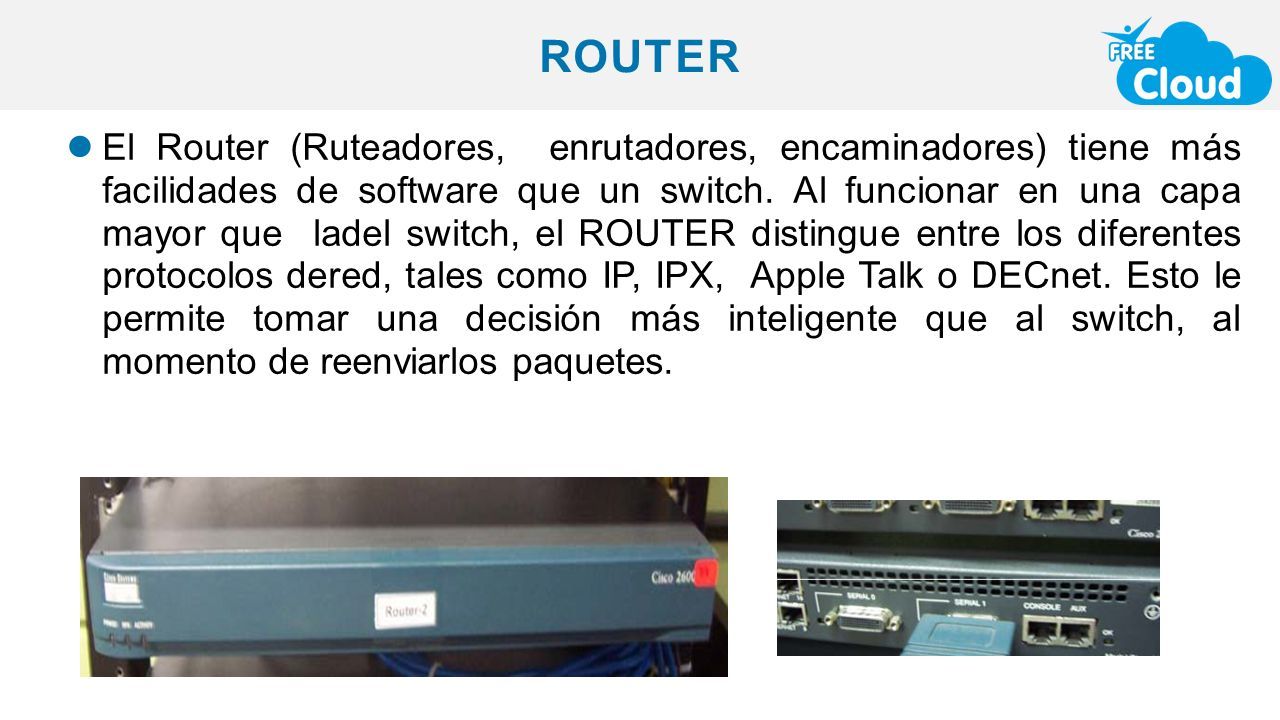

25 El Router (Ruteadores, enrutadores, encaminadores) tiene más facilidades de software que un switch. Al funcionar en una capa mayor que ladel switch, el ROUTER distingue entre los diferentes protocolos dered, tales como IP, IPX, Apple Talk o DECnet. Esto le permite tomar una decisión más inteligente que al switch, al momento de reenviarlos paquetes.

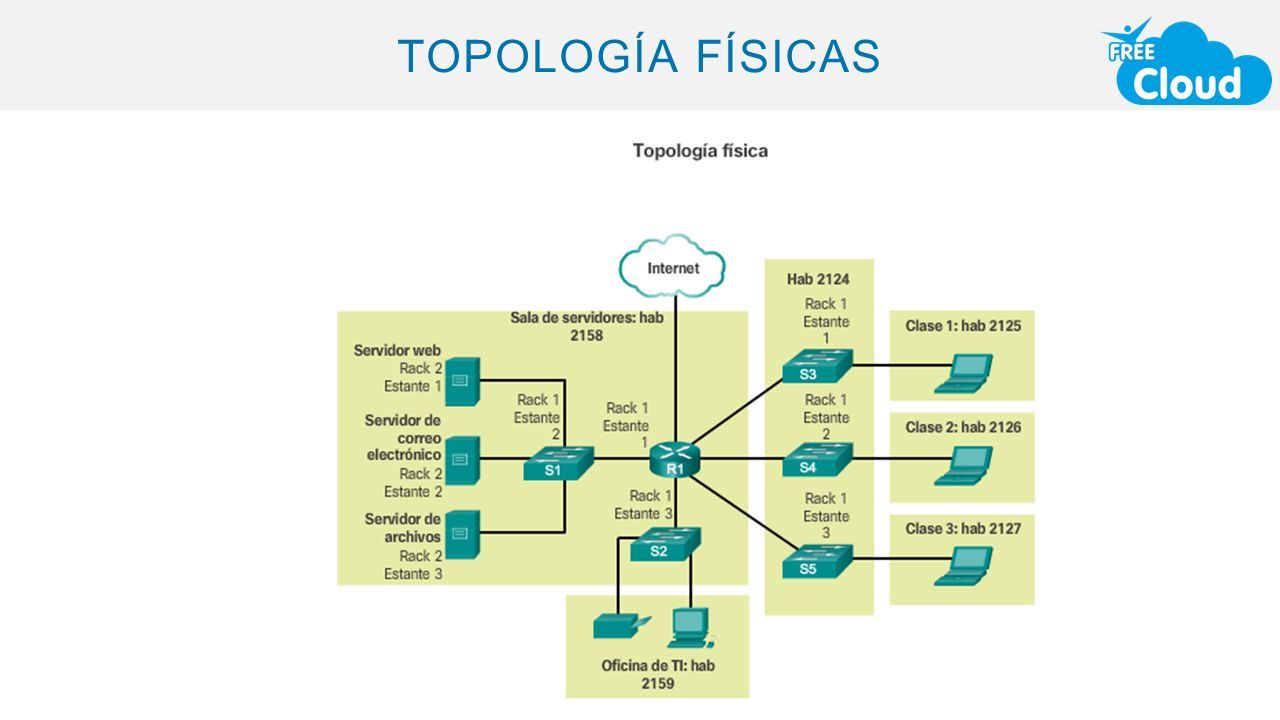

26

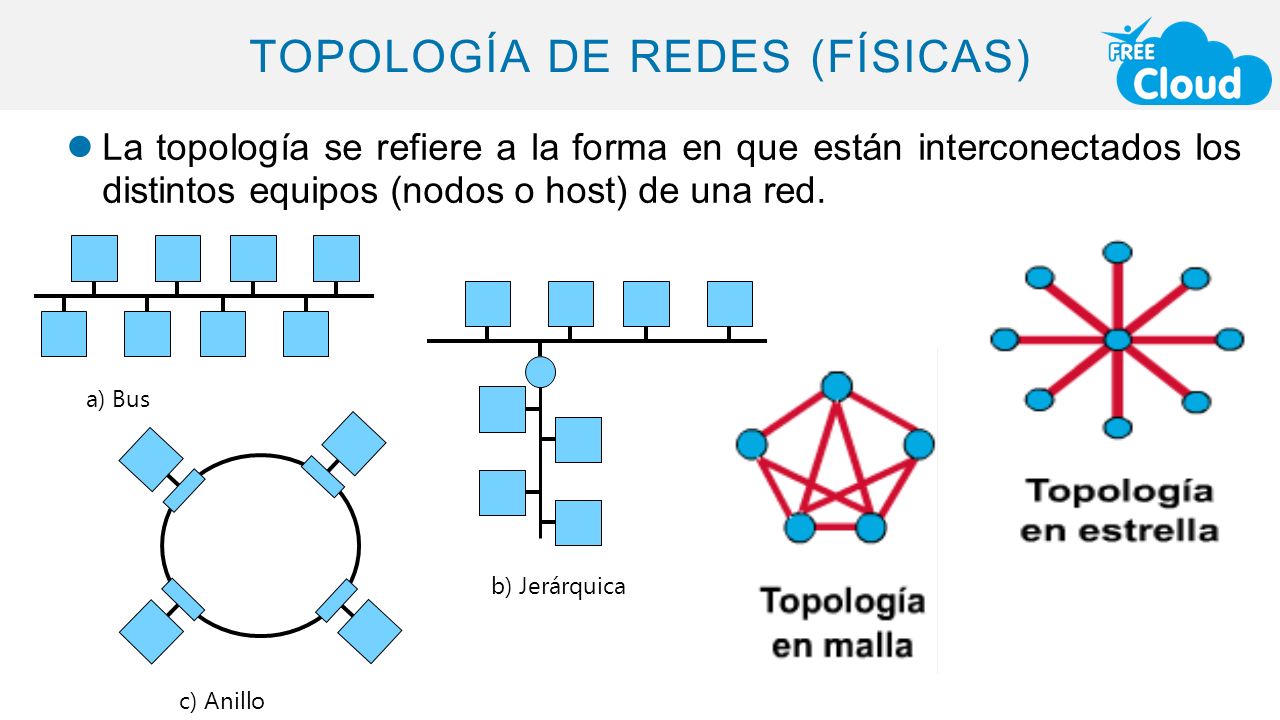

27 c) Anillo a) Bus b) Jerárquica La topología se refiere a la forma en que están interconectados los distintos equipos (nodos o host) de una red.

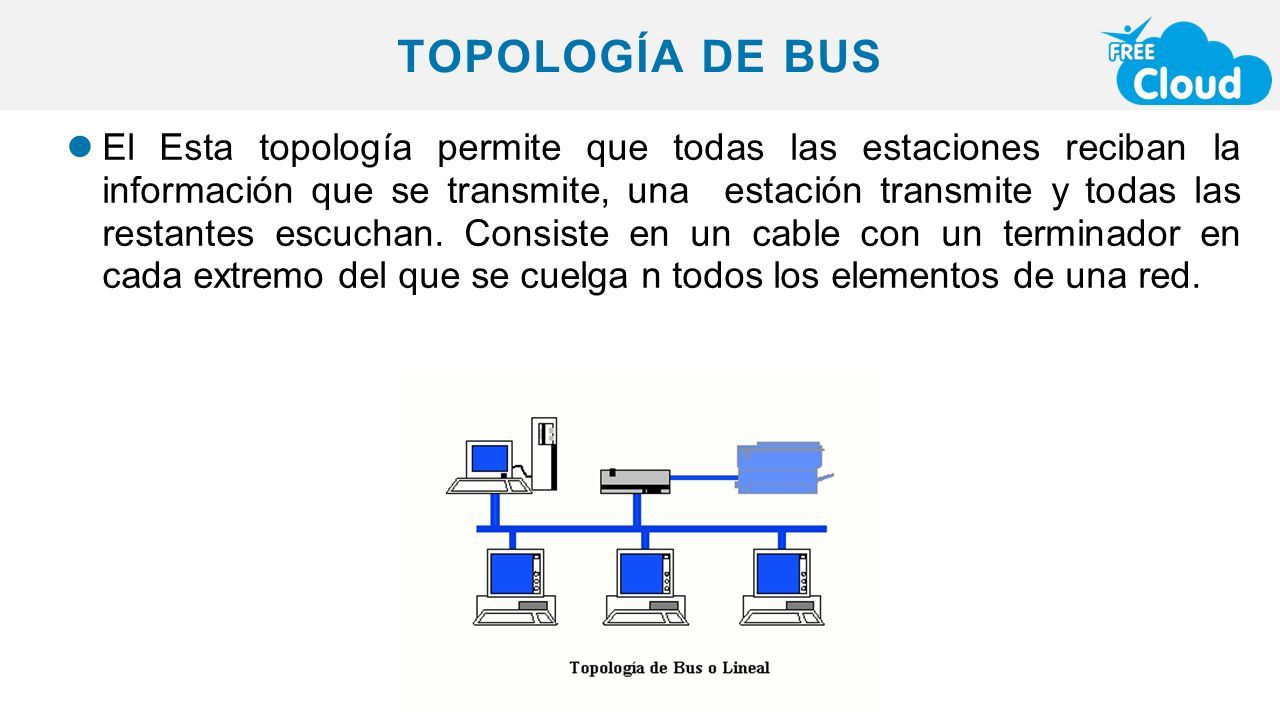

28 El Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelga n todos los elementos de una red.

29 Los nodos están conectados por líneas punto a punto, dispuestos de manera que formen una configuración circular, sin interrupciones. Los mensajes viajan de un nodo a otro a lo largo del anillo. Cada nodo, debe poder reconocer la propia dirección para poder aceptar los mensajes, así mismo, cada nodo actúa como un repetidor activo retransmitiendo los mensajes dirigidos a los demás nodos

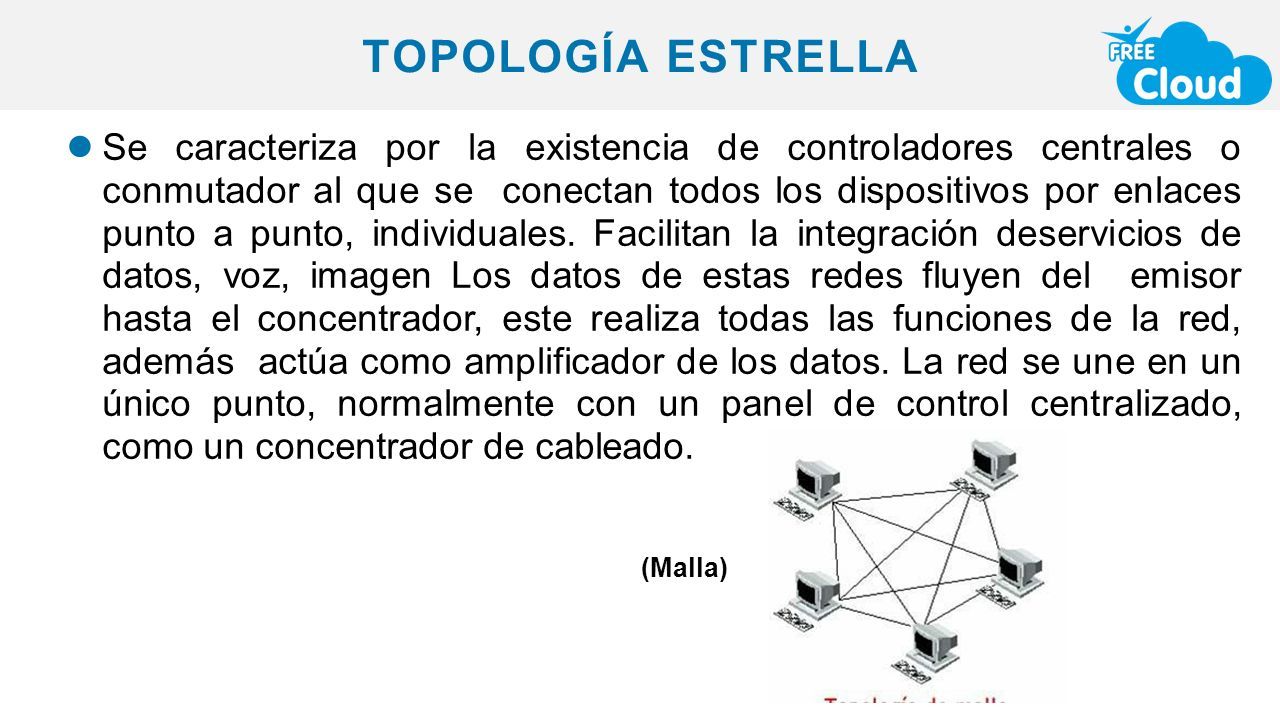

30 Se caracteriza por la existencia de controladores centrales o conmutador al que se conectan todos los dispositivos por enlaces punto a punto, individuales. Facilitan la integración deservicios de datos, voz, imagen Los datos de estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos. La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. (Malla)

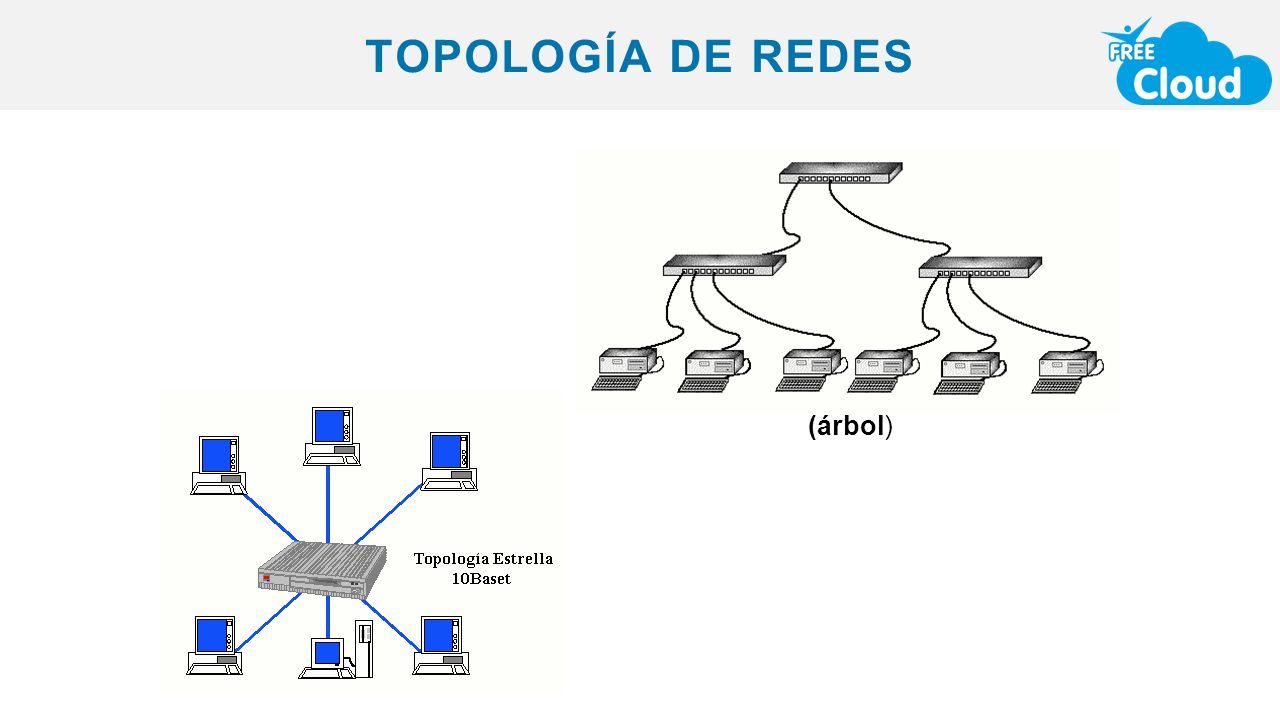

31 (árbol)

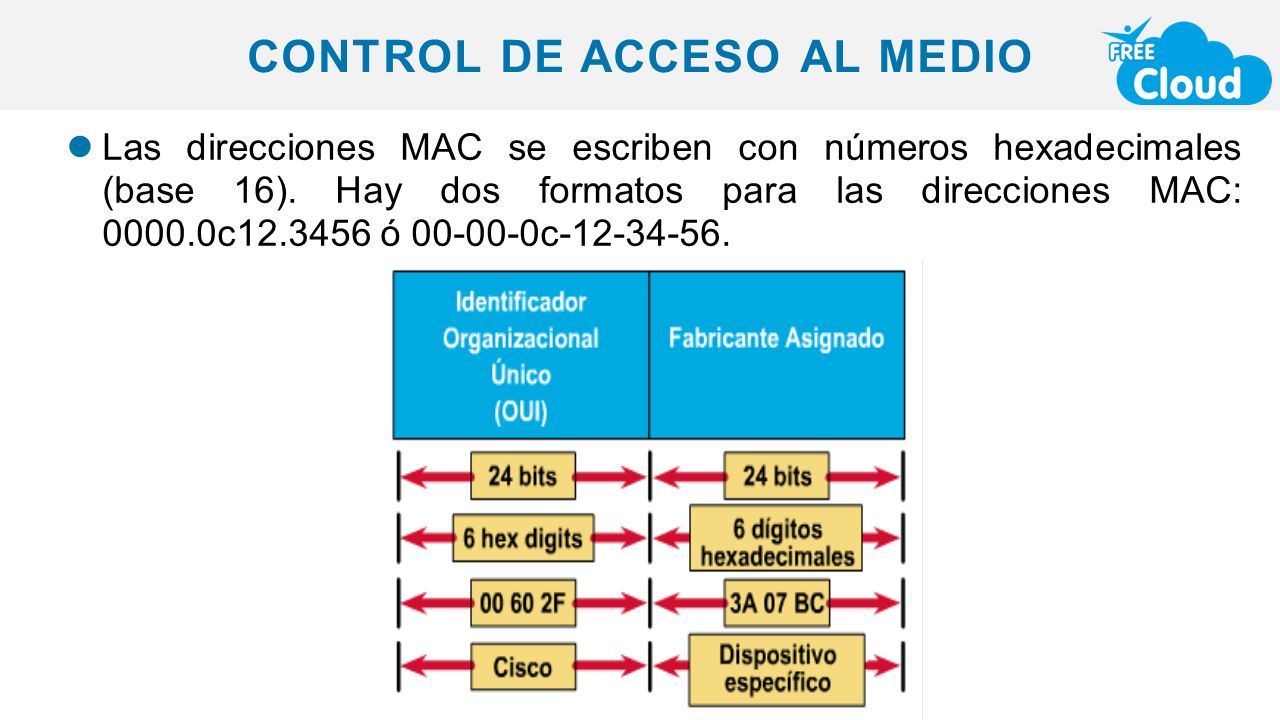

32 Las direcciones MAC se escriben con números hexadecimales (base 16). Hay dos formatos para las direcciones MAC: 0000.0c12.3456 ó 00-00-0c-12-34-56.

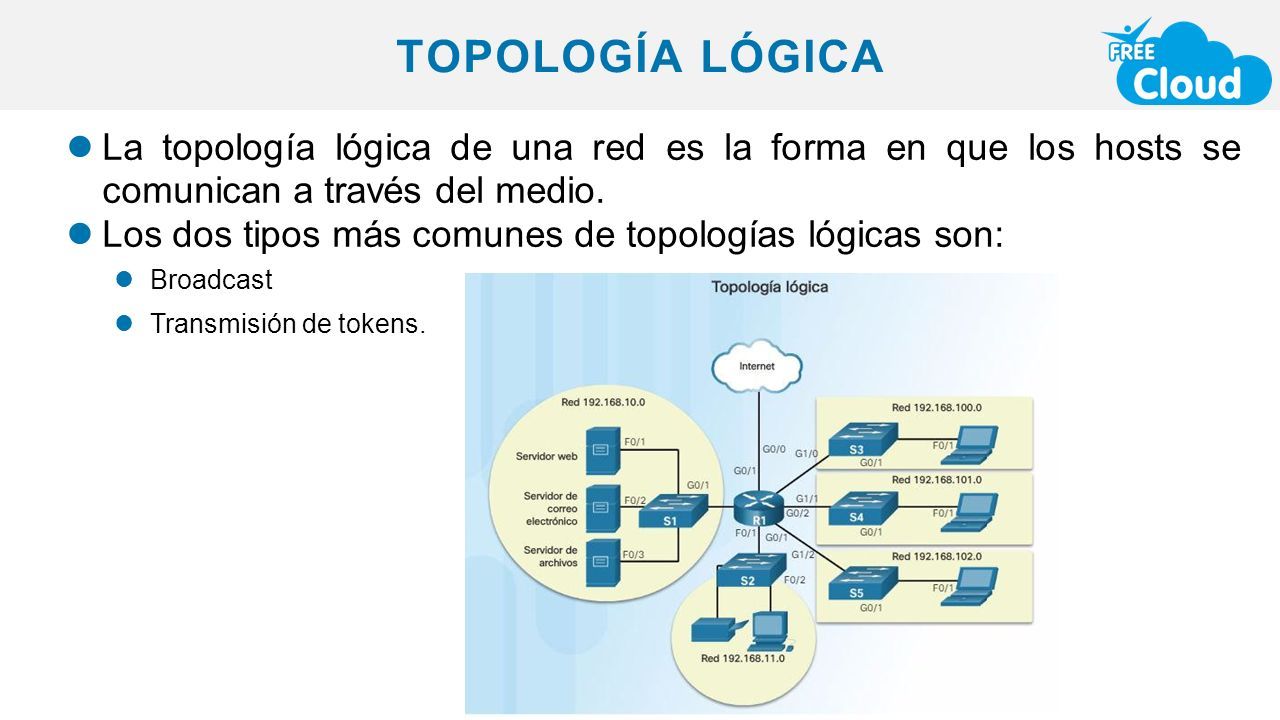

33 La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son: Broadcast Transmisión de tokens.

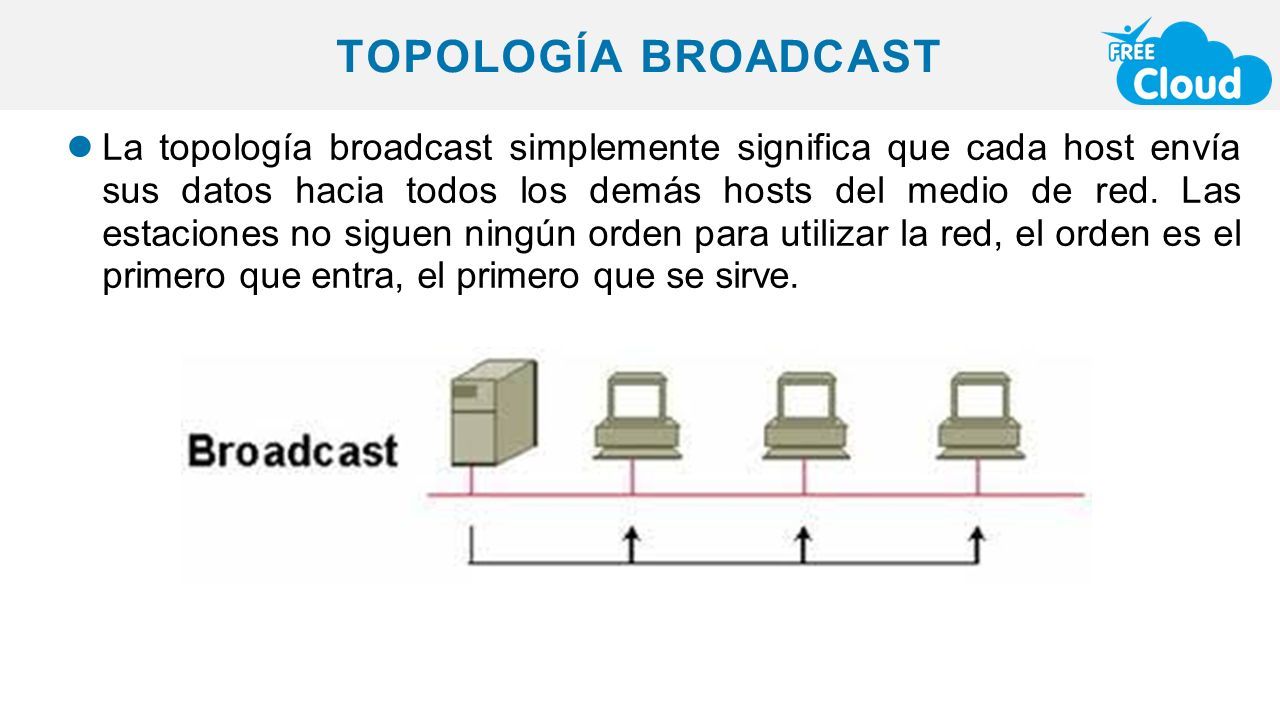

34 La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. Las estaciones no siguen ningún orden para utilizar la red, el orden es el primero que entra, el primero que se sirve.

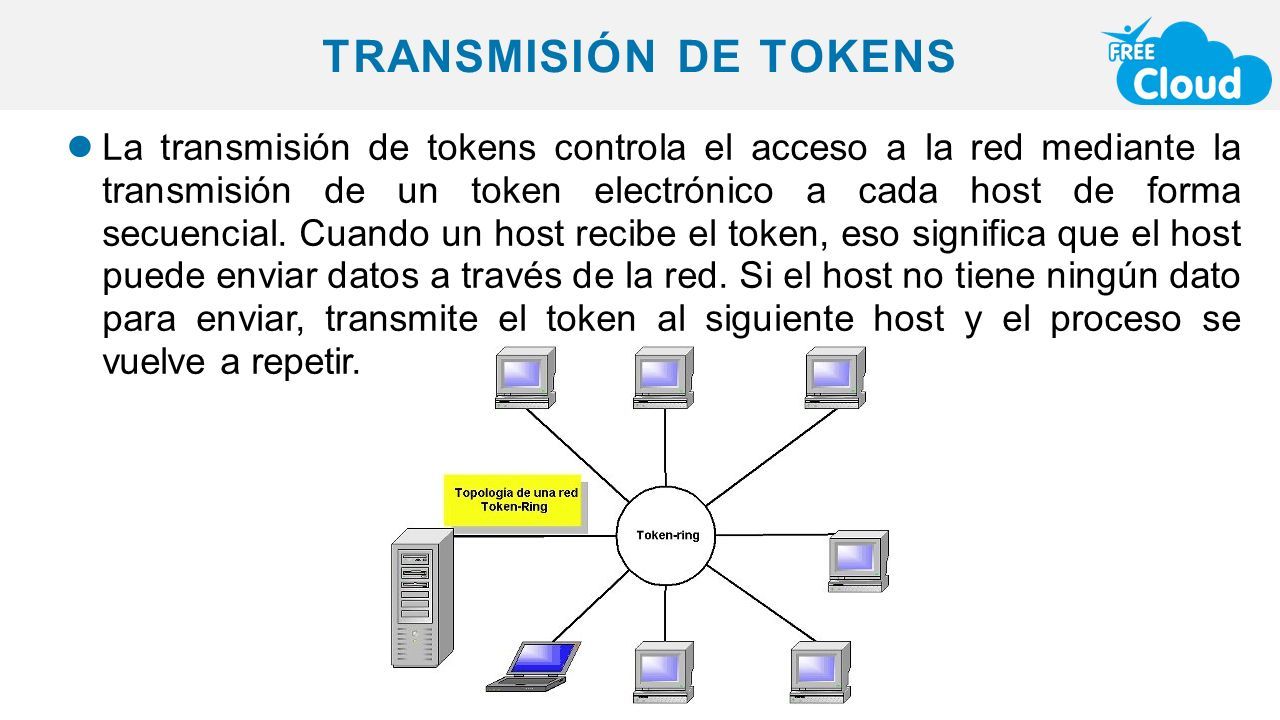

35 La transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, eso significa que el host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir.

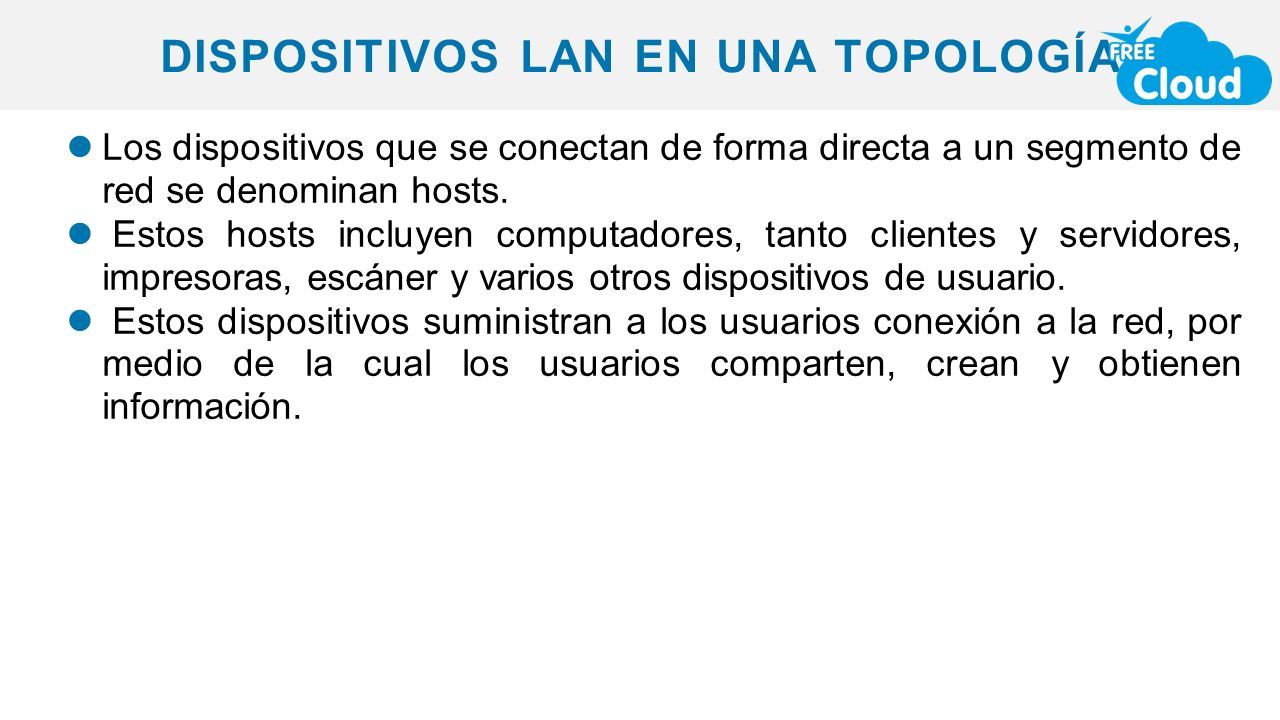

36 Los dispositivos que se conectan de forma directa a un segmento de red se denominan hosts. Estos hosts incluyen computadores, tanto clientes y servidores, impresoras, escáner y varios otros dispositivos de usuario. Estos dispositivos suministran a los usuarios conexión a la red, por medio de la cual los usuarios comparten, crean y obtienen información.

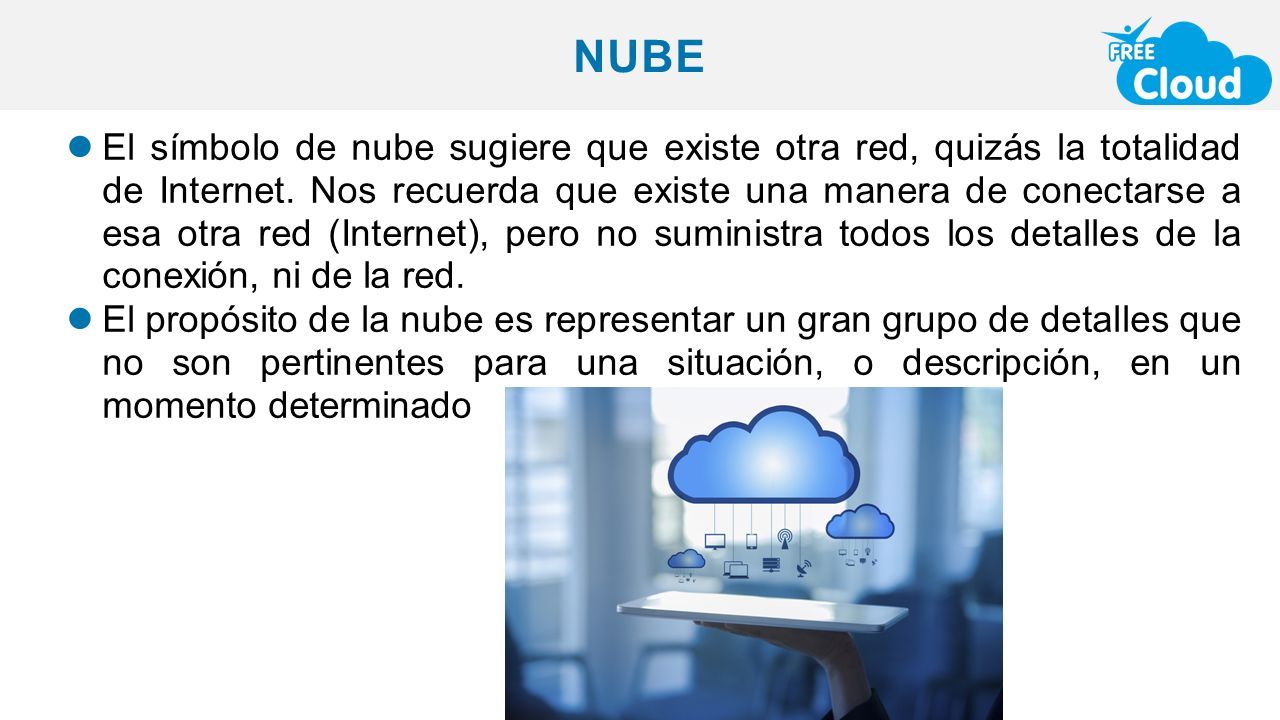

37 El símbolo de nube sugiere que existe otra red, quizás la totalidad de Internet. Nos recuerda que existe una manera de conectarse a esa otra red (Internet), pero no suministra todos los detalles de la conexión, ni de la red. El propósito de la nube es representar un gran grupo de detalles que no son pertinentes para una situación, o descripción, en un momento determinado
