2 Aspectos Generales

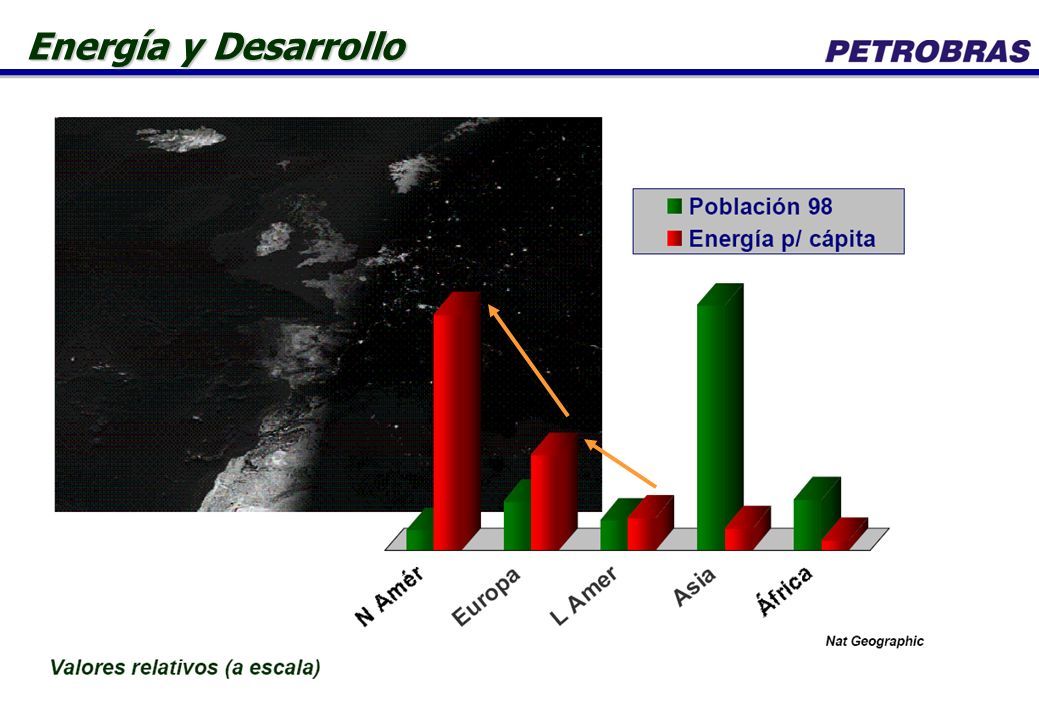

3 Energía y Desarrollo

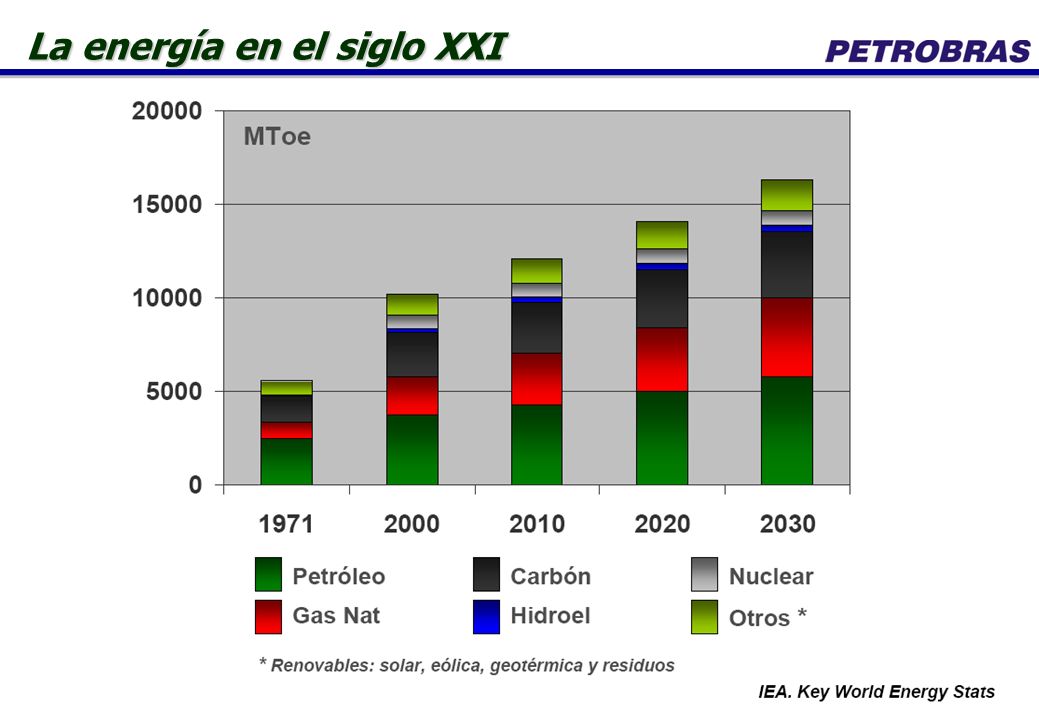

4 La energía en el siglo XXI

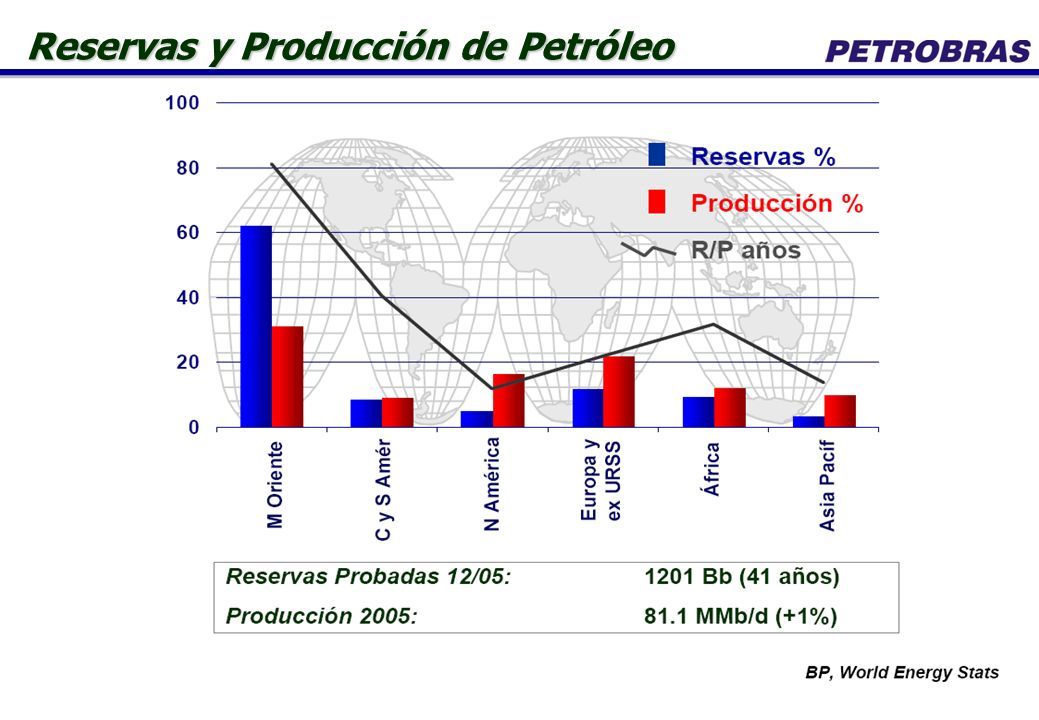

5 Reservas y Producción de Petróleo

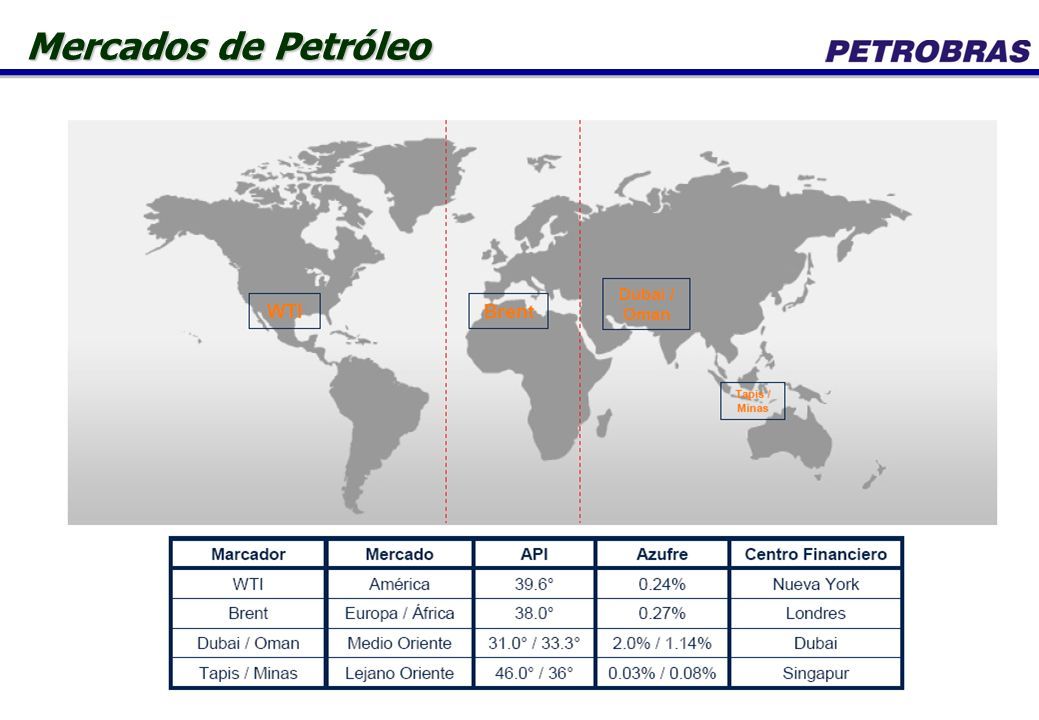

6 Mercados de Petróleo

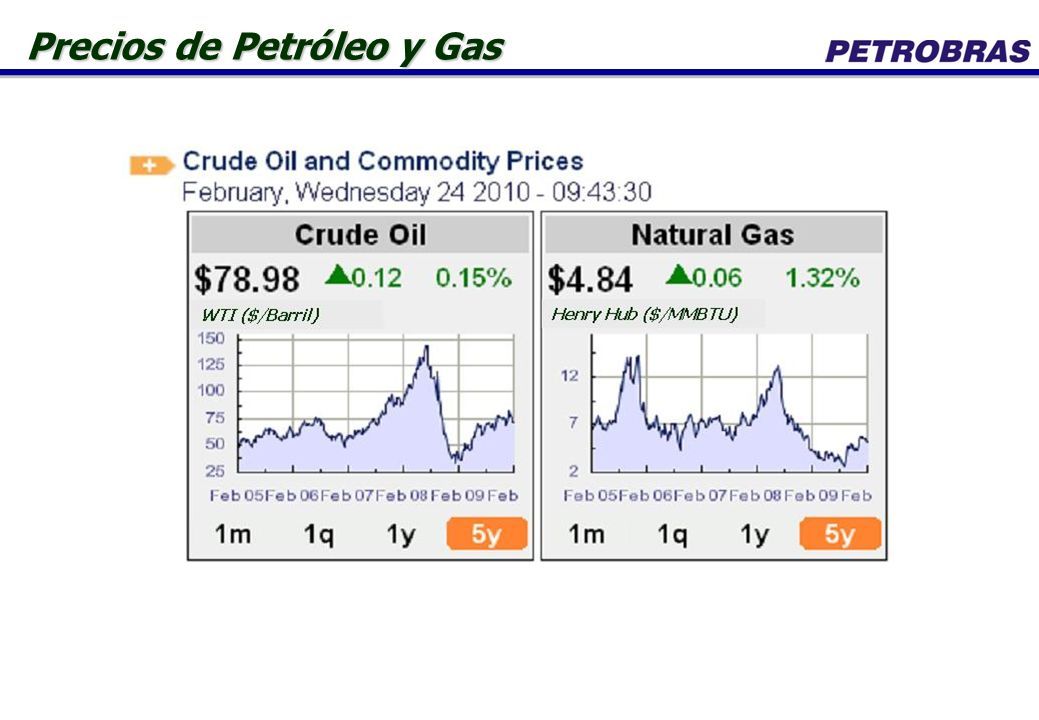

7 Precios de Petróleo y Gas Henry Hub ($/MMBTU) WTI ($/Barril)

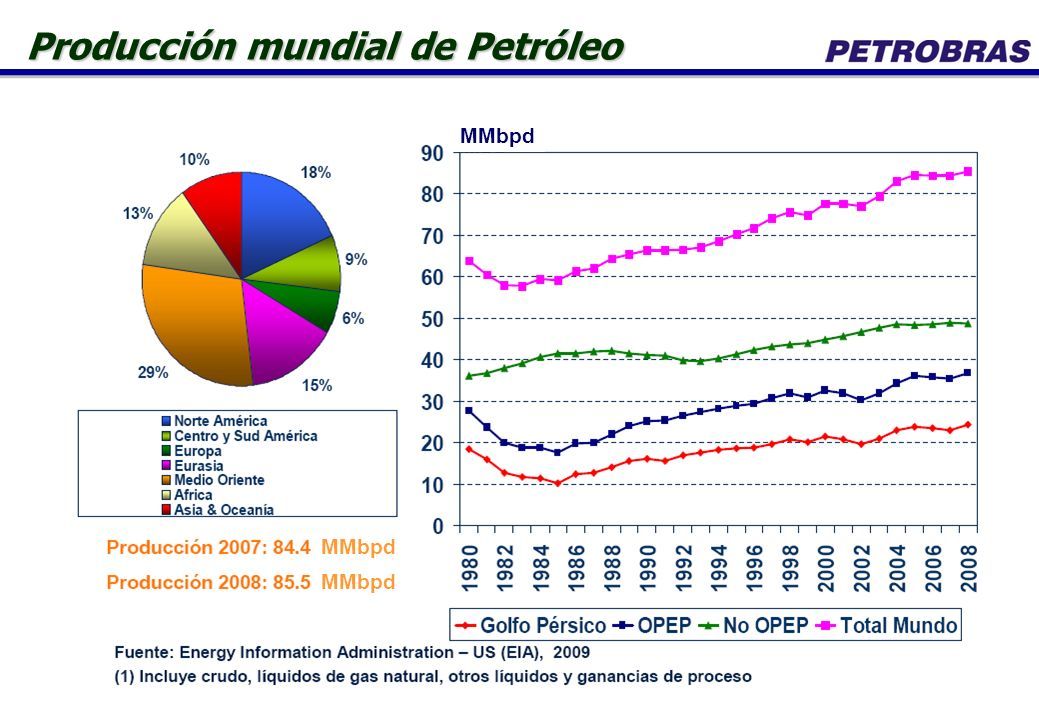

8 Producción mundial de Petróleo MMbpd

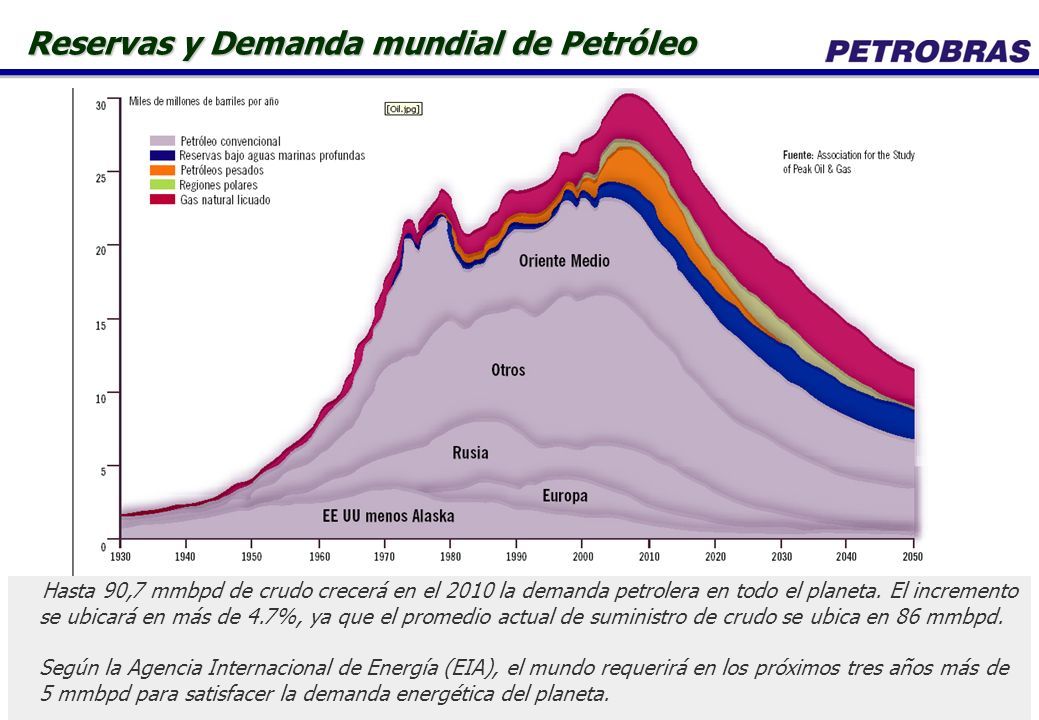

9 Reservas y Demanda mundial de Petróleo Hasta 90,7 mmbpd de crudo crecerá en el 2010 la demanda petrolera en todo el planeta. El incremento se ubicará en más de 4.7%, ya que el promedio actual de suministro de crudo se ubica en 86 mmbpd. Según la Agencia Internacional de Energía (EIA), el mundo requerirá en los próximos tres años más de 5 mmbpd para satisfacer la demanda energética del planeta.

10 Conceptos Básicos

11 164 million years ago 152 million years ago 130 million years ago 122 million years ago 108 million years ago 79 million years ago 49 million years ago Earth Planet as today Tectónicade Placas Tectónica de Placas

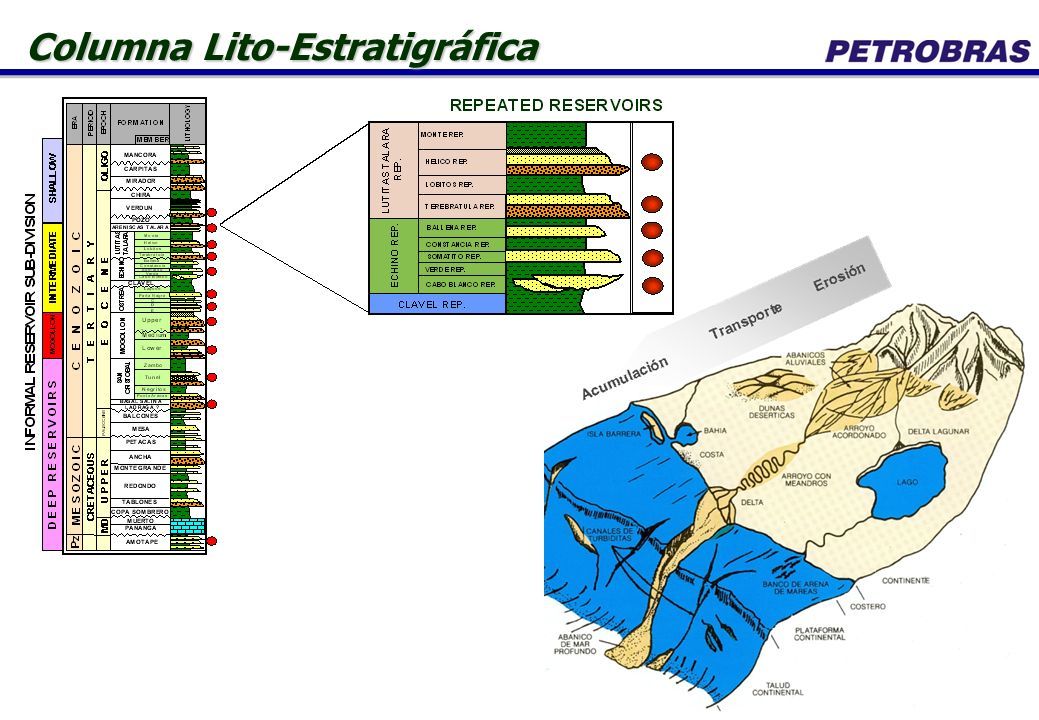

12 Columna Lito-Estratigráfica

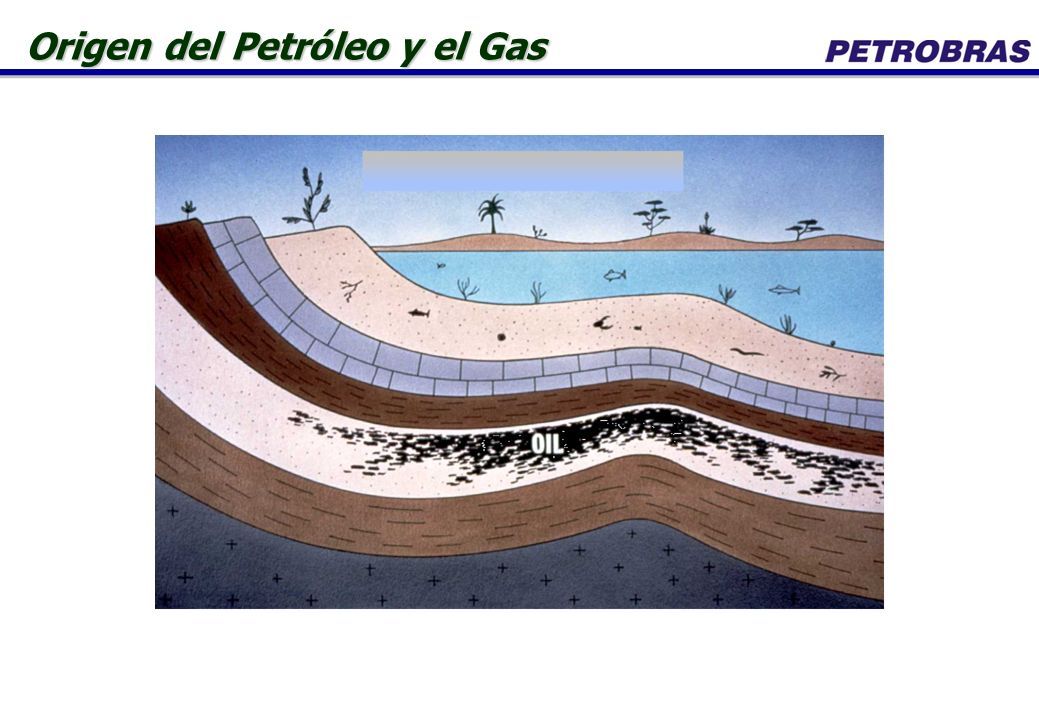

13 Origen del Petróleo y el Gas

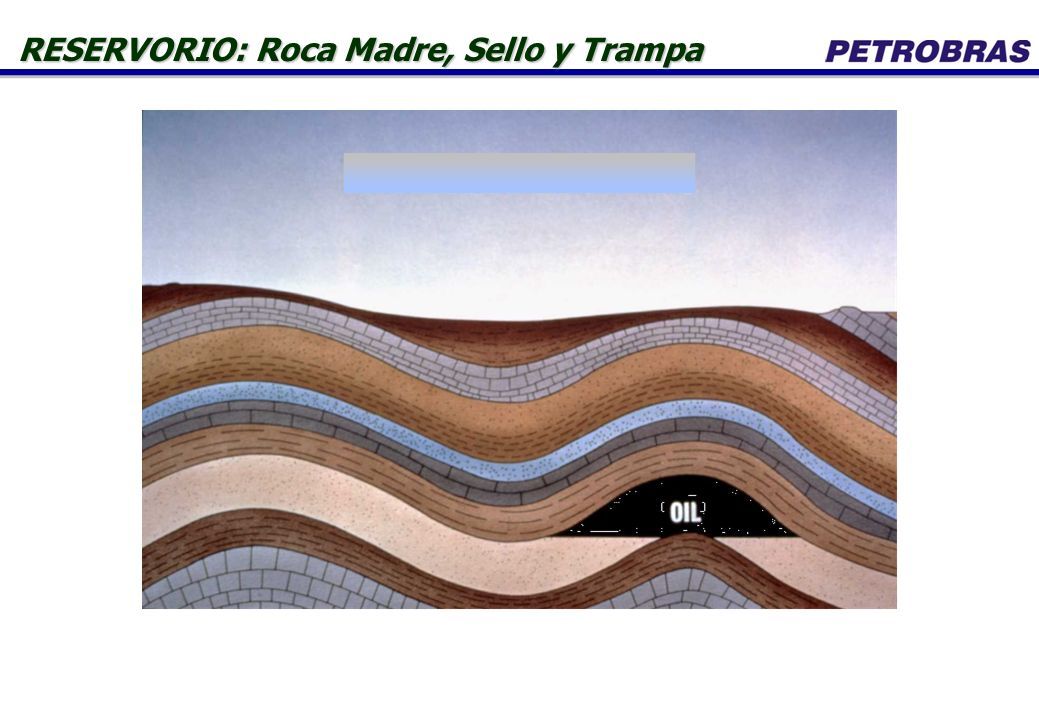

14 RESERVORIO: Roca Madre, Sello y Trampa

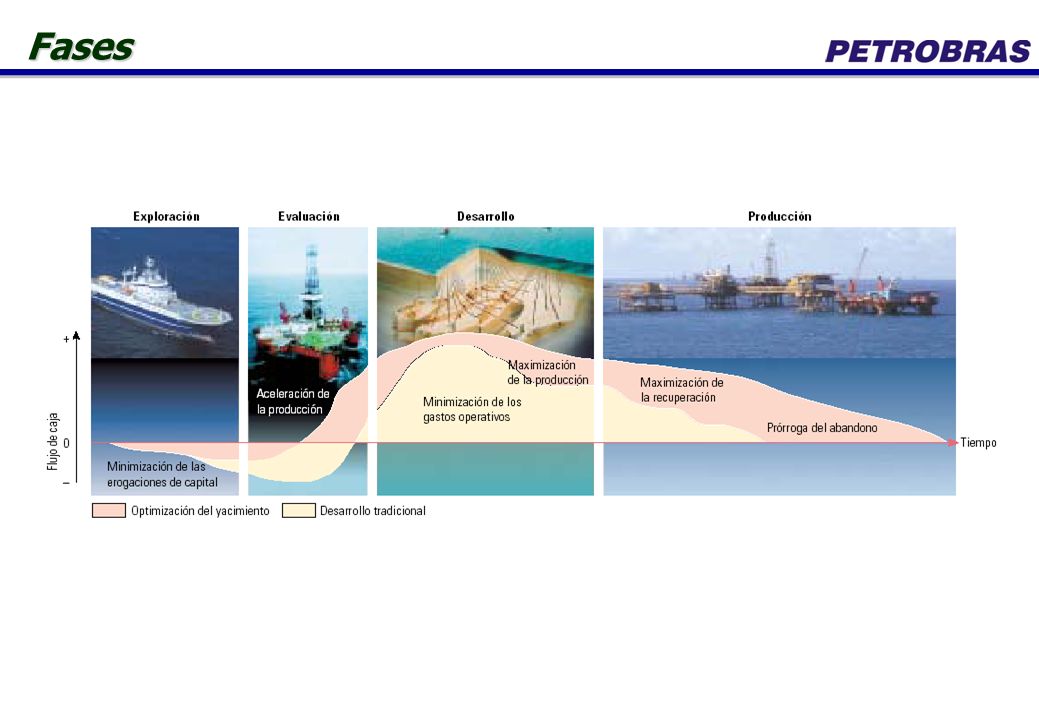

15 Fases

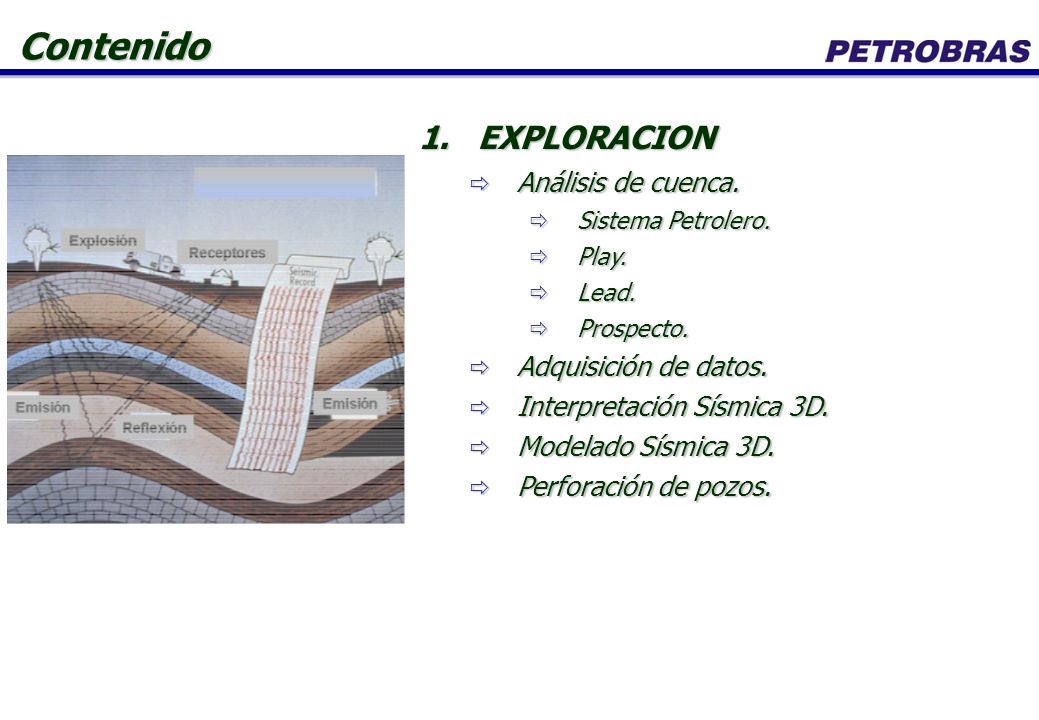

16 Contenido 1. EXPLORACION 1. EXPLORACION ð Análisis de cuenca. ð Sistema Petrolero. ð Play. ð Lead. ð Prospecto. ð Adquisición de datos. ð Interpretación Sísmica 3D. ð Modelado Sísmica 3D. ð Perforación de pozos.

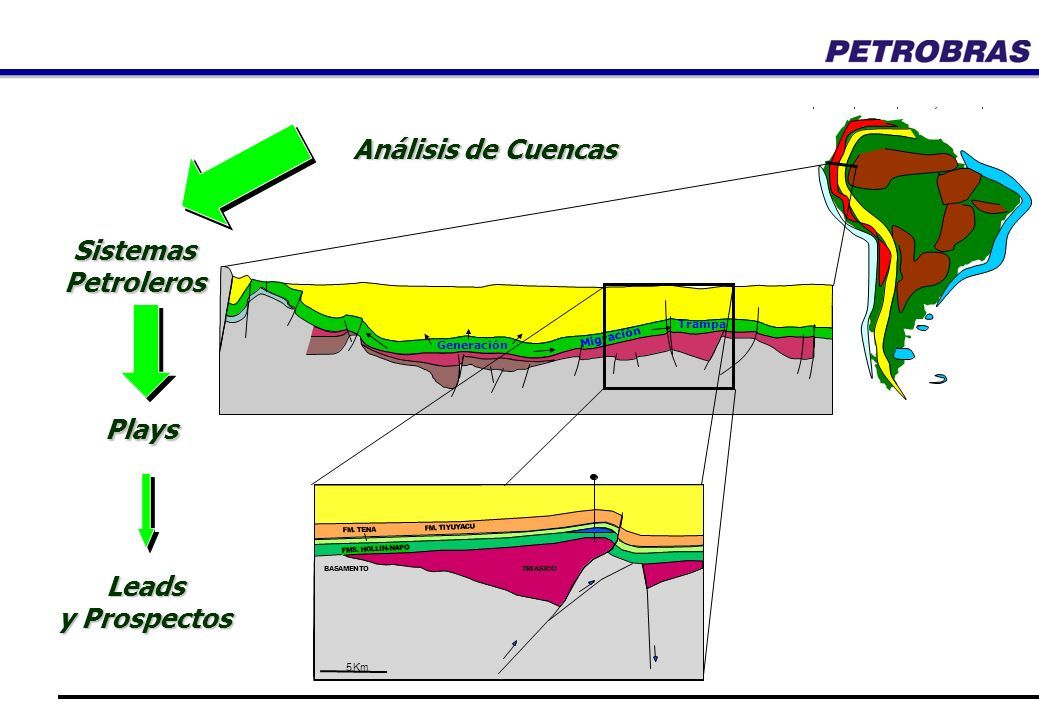

17 ent W Análisis de Cuencas Plays Leads y Prospectos oic E SistemasPetroleros Generación Migración Trampa F M S. H O L L I N - N A P O F M. T I Y U Y A C U TRIASICO BASAMENTO 5Km F M. TE N A

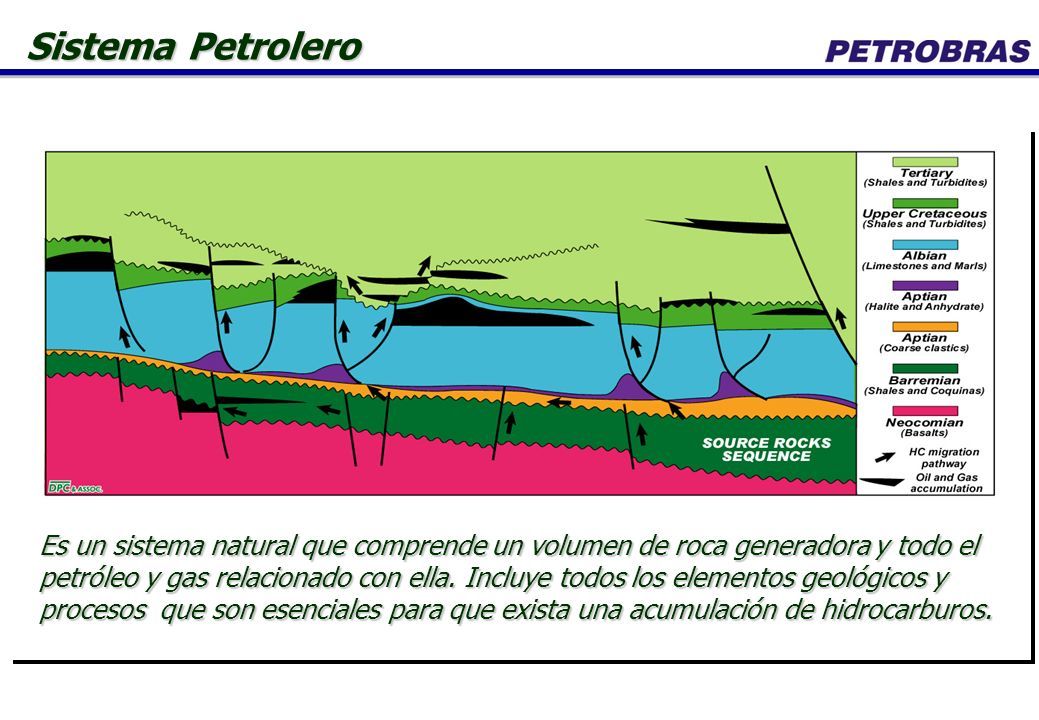

18 W Es un sistema natural que comprende un volumen de roca generadora y todo el petróleo y gas relacionado con ella. Incluye todos los elementos geológicos y procesos que son esenciales para que exista una acumulación de hidrocarburos. Sistema Petrolero

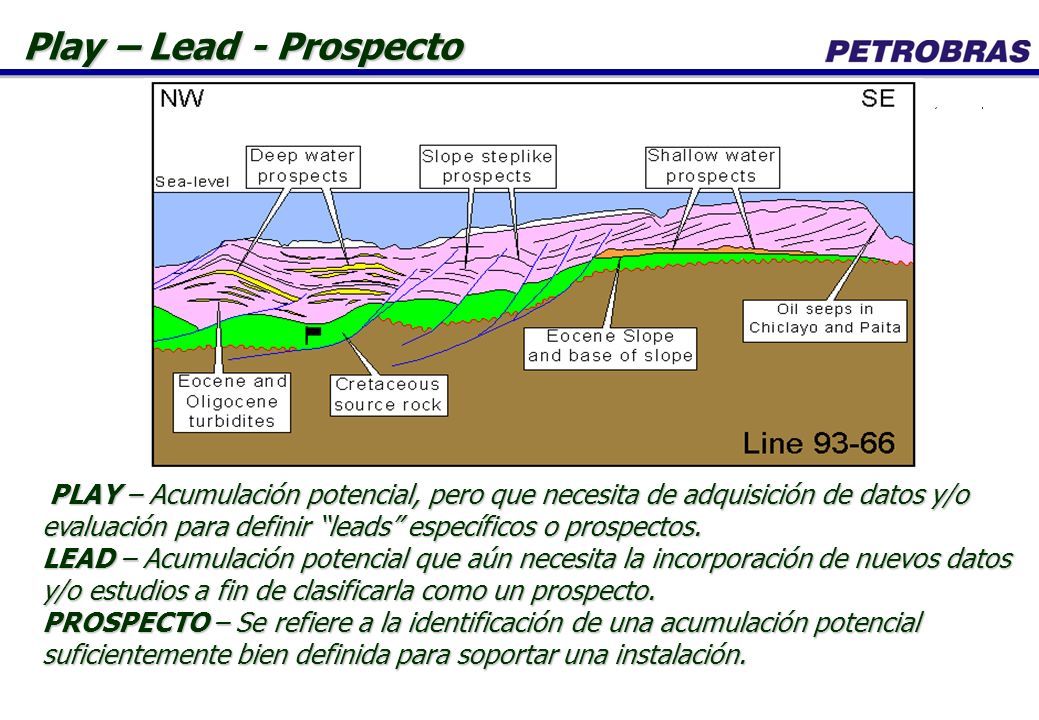

19 Play – Lead - Prospecto PLAY – Acumulación potencial, pero que necesita de adquisición de datos y/o evaluación para definir “leads” específicos o prospectos. LEAD – Acumulación potencial que aún necesita la incorporación de nuevos datos y/o estudios a fin de clasificarla como un prospecto. PROSPECTO – Se refiere a la identificación de una acumulación potencial suficientemente bien definida para soportar una instalación. PLAY – Acumulación potencial, pero que necesita de adquisición de datos y/o evaluación para definir “leads” específicos o prospectos. LEAD – Acumulación potencial que aún necesita la incorporación de nuevos datos y/o estudios a fin de clasificarla como un prospecto. PROSPECTO – Se refiere a la identificación de una acumulación potencial suficientemente bien definida para soportar una instalación.

20 Adquisición de Datos

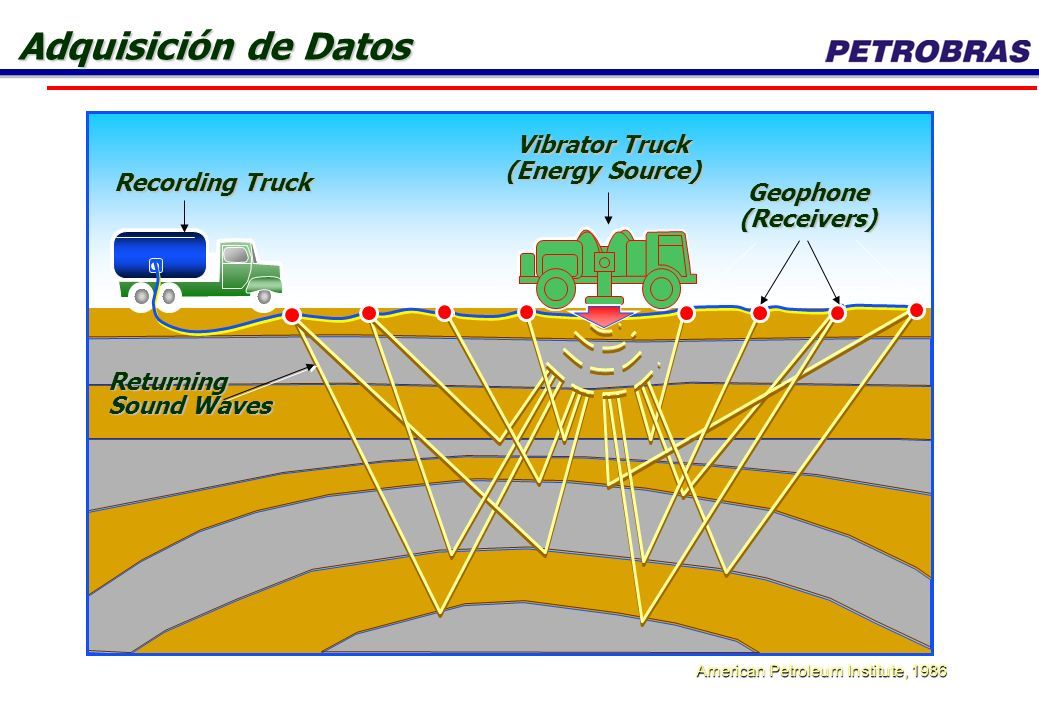

21 Vibrator Truck (Energy Source) Recording Truck Geophone(Receivers) American Petroleum Institute, 1986 Returning Sound Waves Adquisición de Datos

22

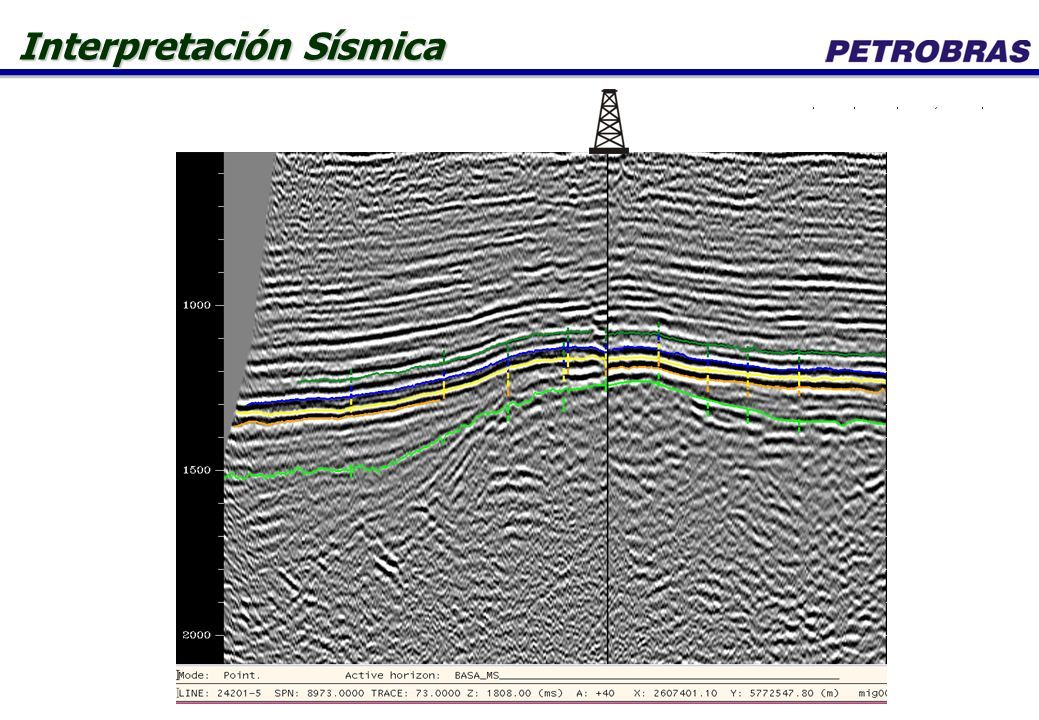

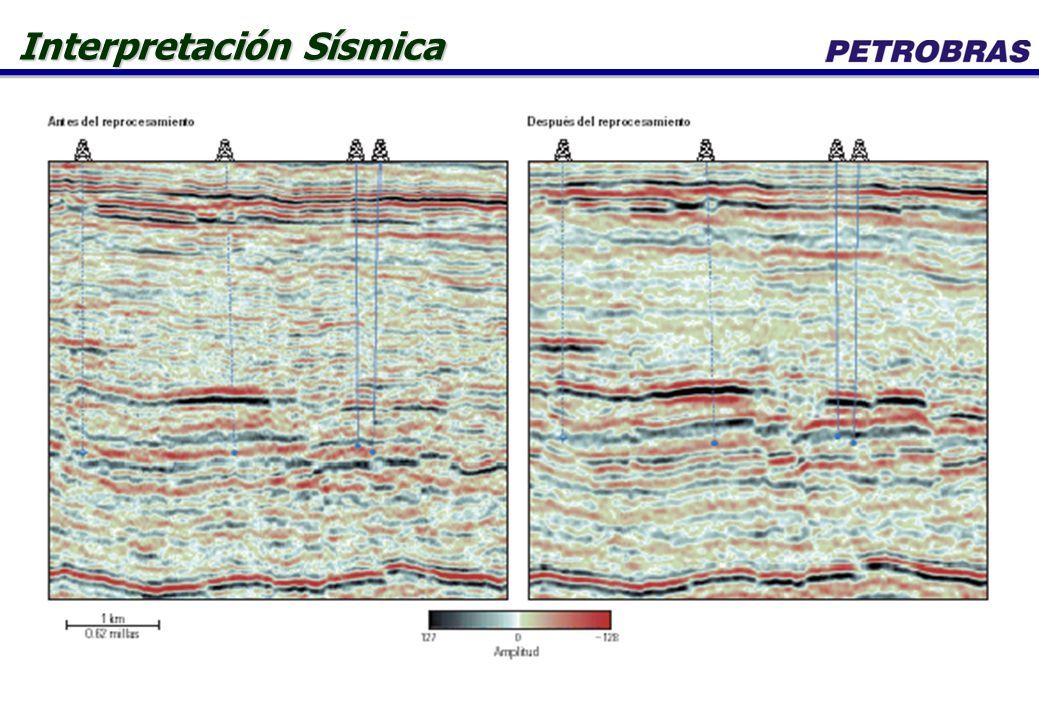

23 Interpretación Sísmica

24

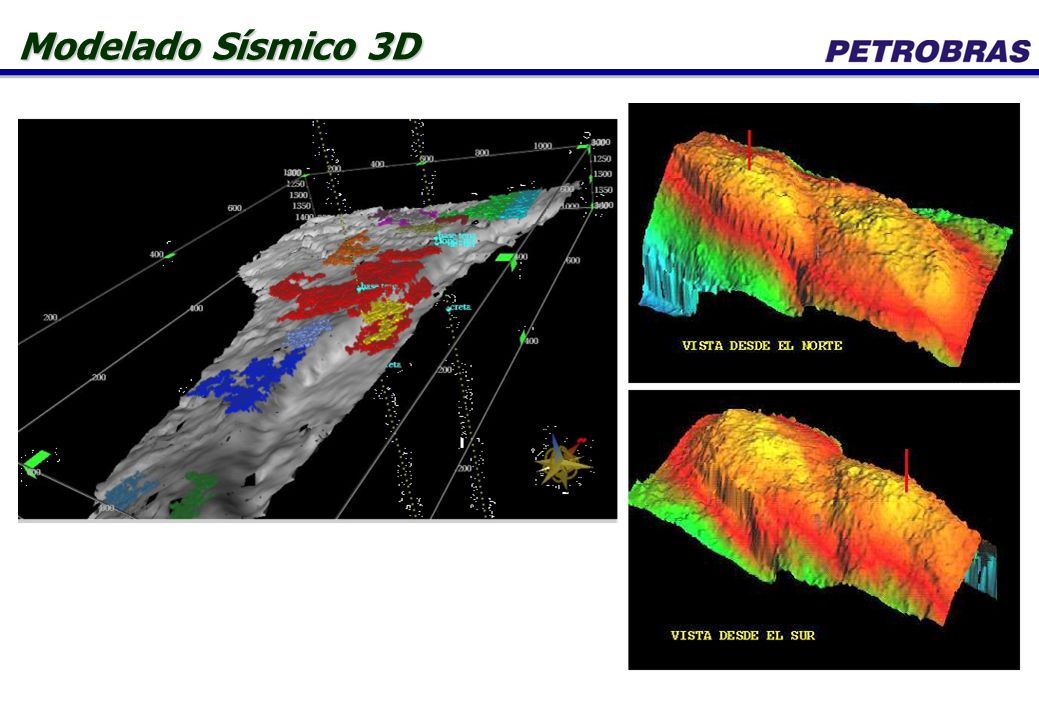

25 Modelado Sísmico 3D

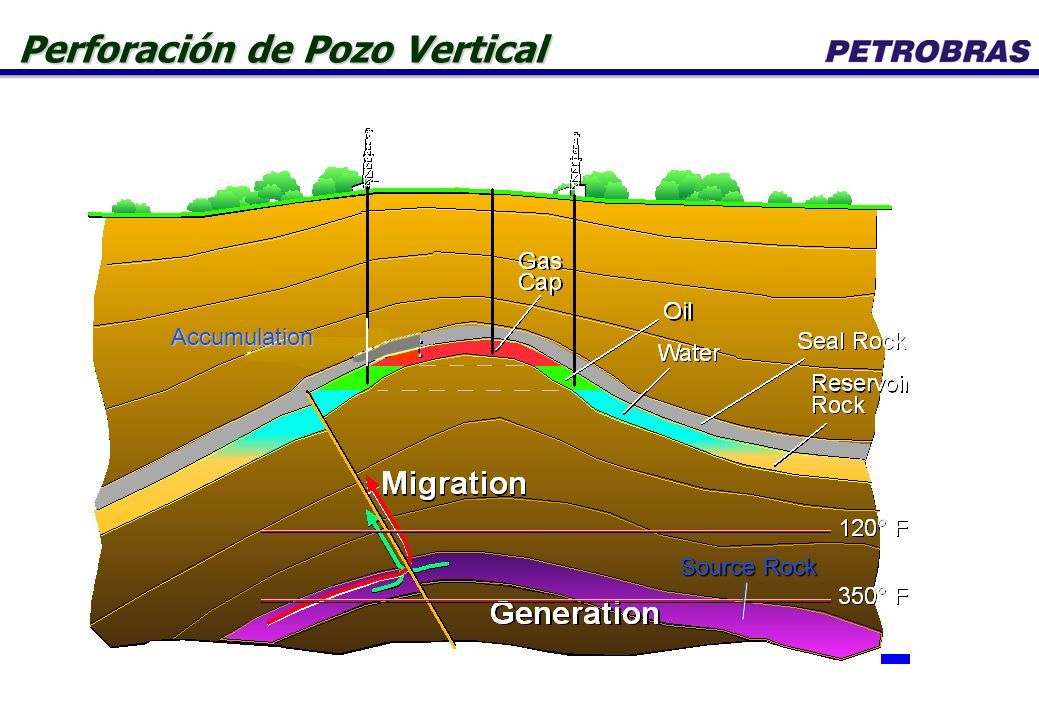

26 Accumulation Source Rock Perforación de Pozo Vertical

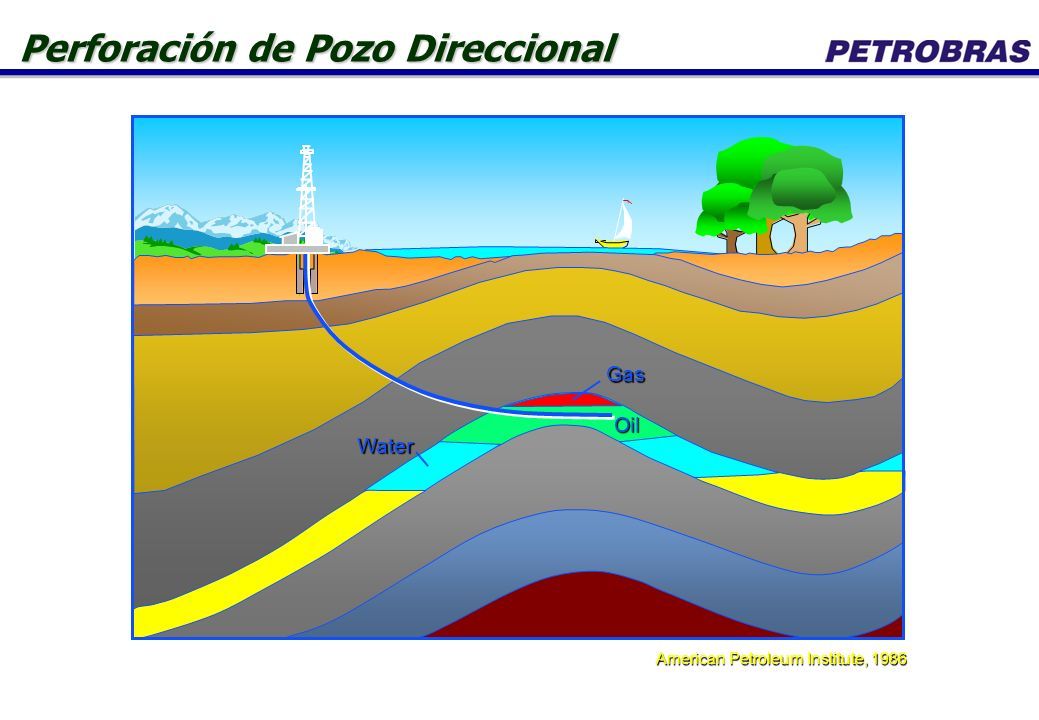

27 Gas Oil Water American Petroleum Institute, 1986 Perforación de Pozo Direccional

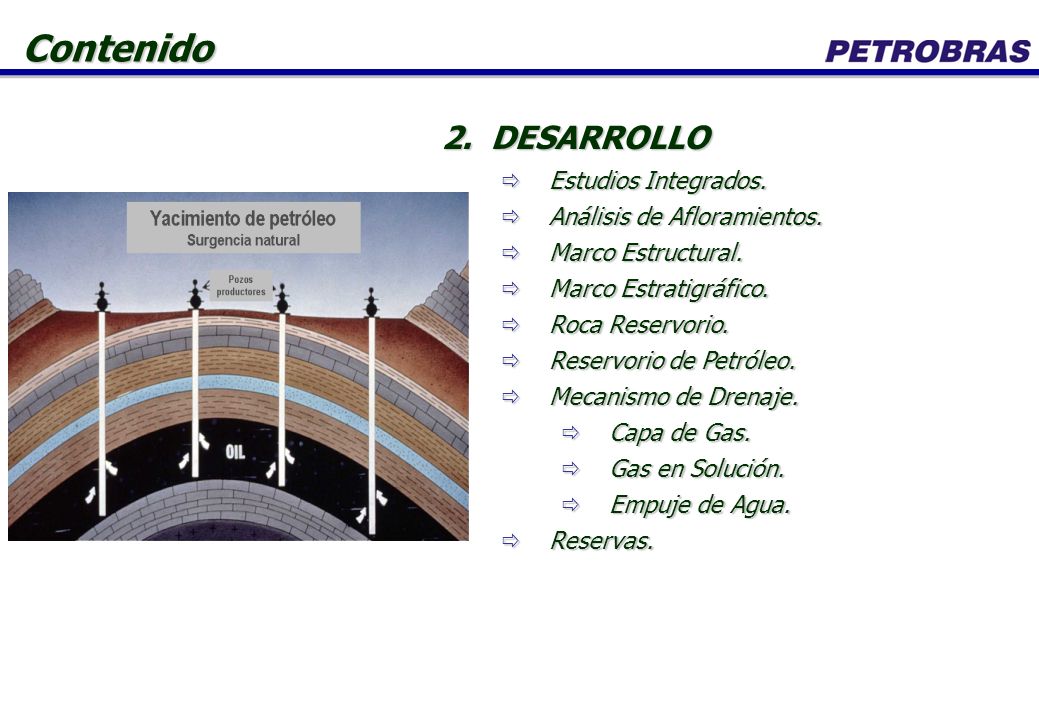

28 Contenido 2. DESARROLLO ð Estudios Integrados. ð Análisis de Afloramientos. ð Marco Estructural. ð Marco Estratigráfico. ð Roca Reservorio. ð Reservorio de Petróleo. ð Mecanismo de Drenaje. ð Capa de Gas. ð Gas en Solución. ð Empuje de Agua. ð Reservas.

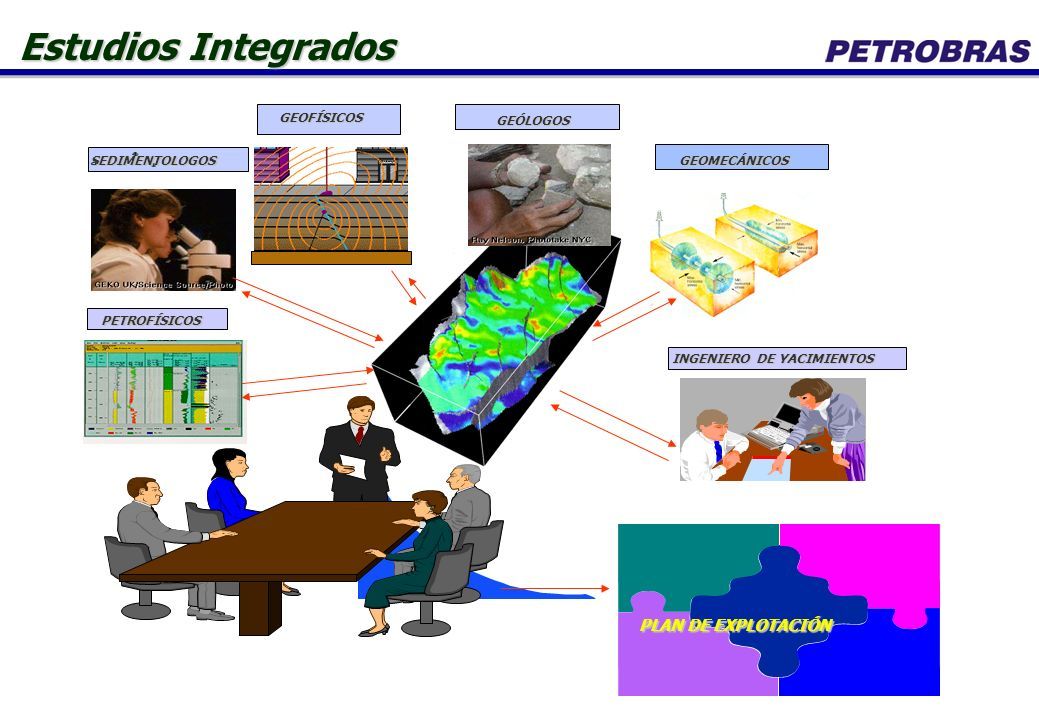

29 GEÓLOGOS INGENIERO DE YACIMIENTOS GEOFÍSICOS GEOMECÁNICOSSEDIMENTOLOGOS PETROFÍSICOS PLAN DE EXPLOTACIÓN Estudios Integrados

30 Análisis de Afloramientos 35m 400m

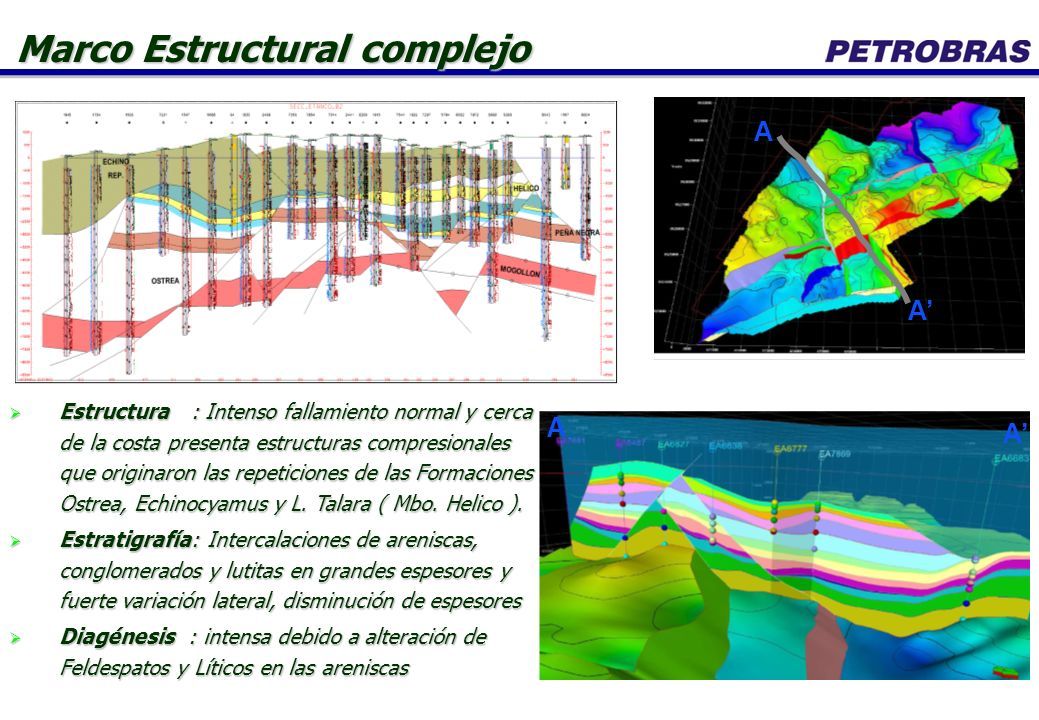

31  Estructura : Intenso fallamiento normal y cerca de la costa presenta estructuras compresionales que originaron las repeticiones de las Formaciones Ostrea, Echinocyamus y L. Talara ( Mbo. Helico ).  Estratigrafía: Intercalaciones de areniscas, conglomerados y lutitas en grandes espesores y fuerte variación lateral, disminución de espesores  Diagénesis : intensa debido a alteración de Feldespatos y Líticos en las areniscas Marco Estructural complejo A’ A A

32 ¿ ¿ CORTE ESTRATIGRAFICO TRANSVERSAL Marco Estratigráfico

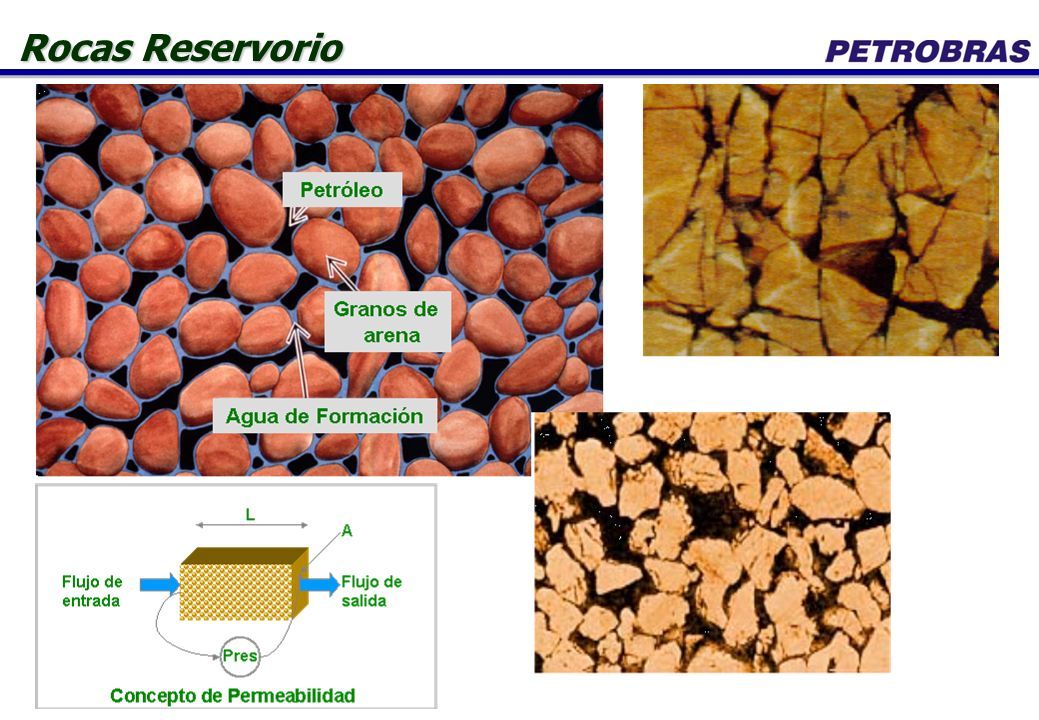

33 Rocas Reservorio

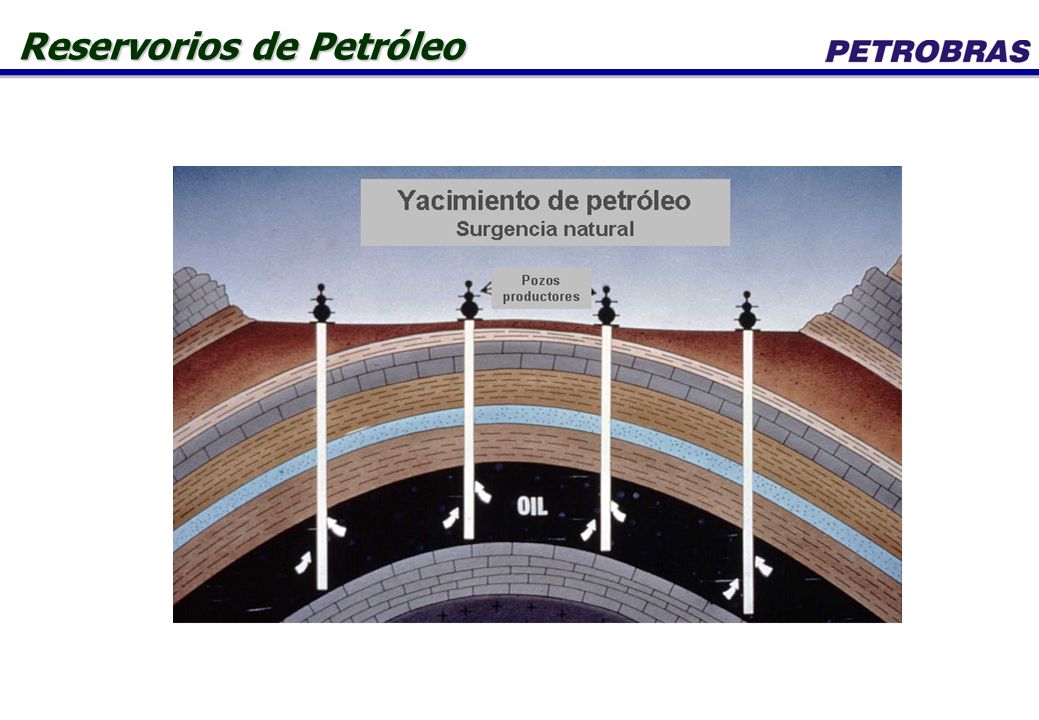

34 Reservorios de Petróleo

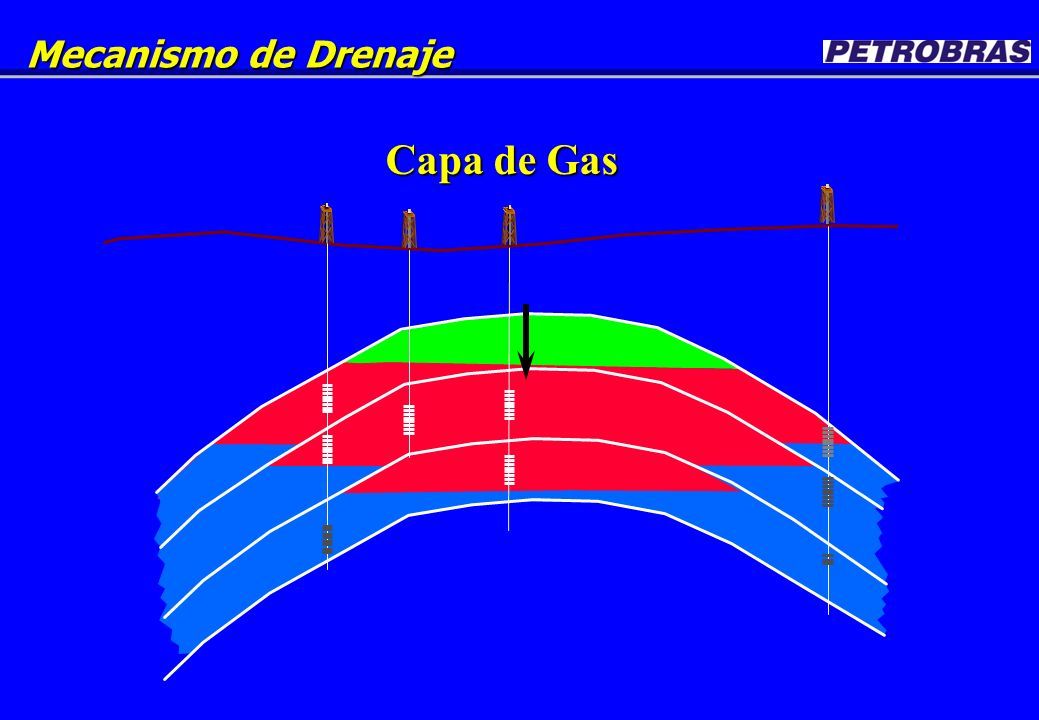

35 Capa de Gas Mecanismo de Drenaje

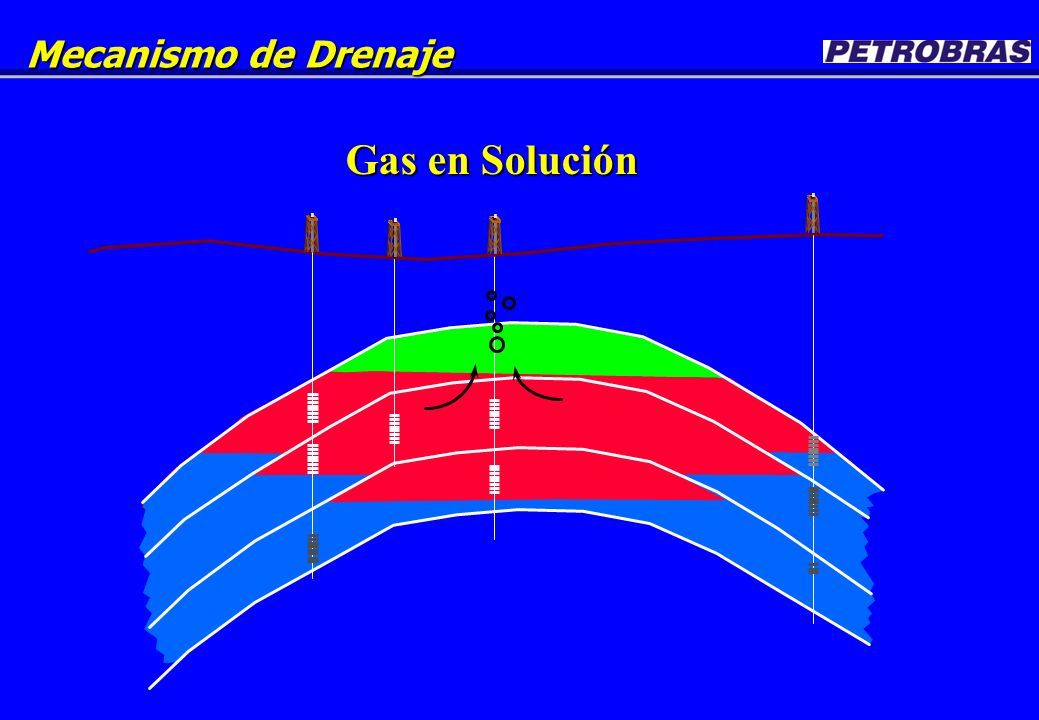

36 Gas en Solución Mecanismo de Drenaje

37 Empuje de agua Mecanismo de Drenaje

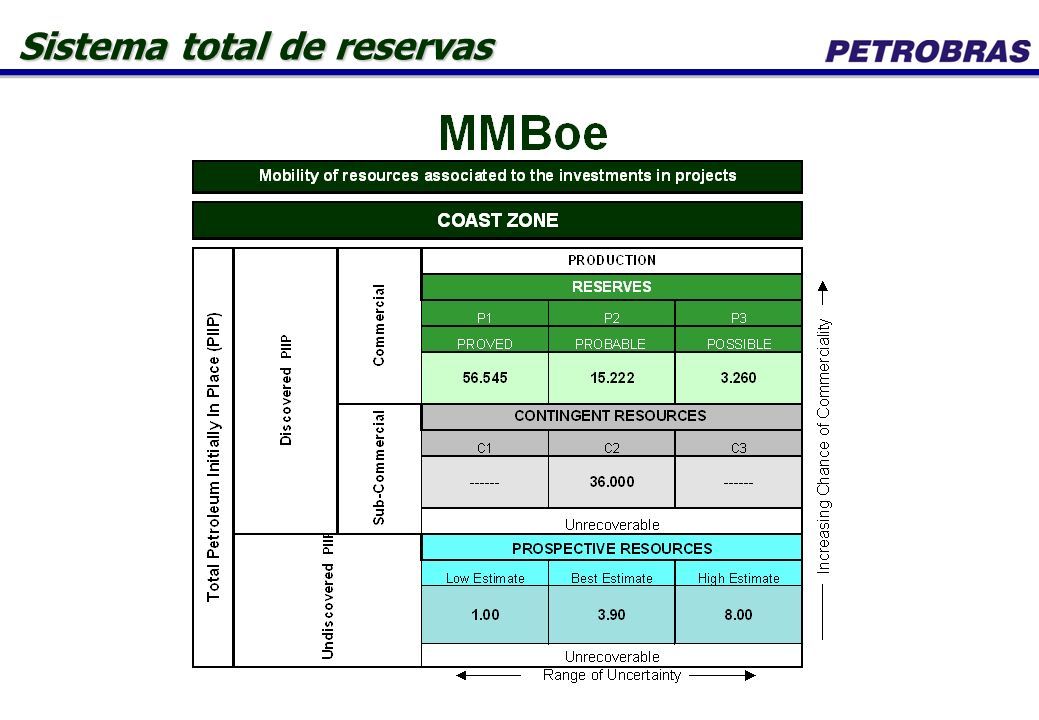

38 Sistema total de reservas

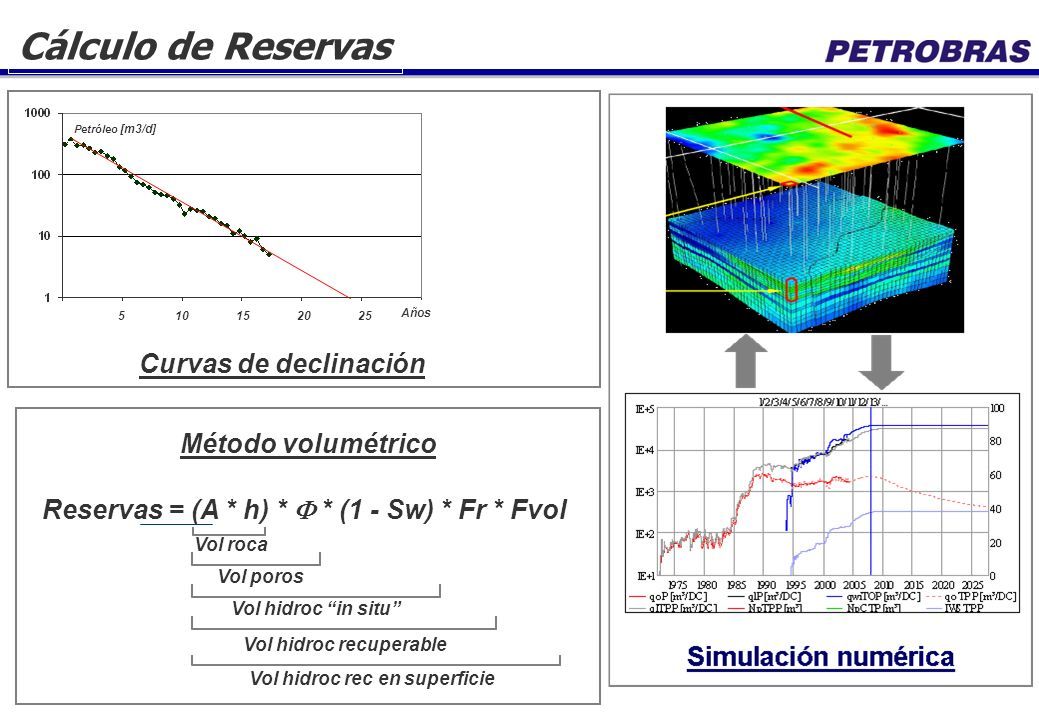

39 Cálculo de Reservas Reservas = (A * h) *  * (1 - Sw) * Fr * Fvol Vol roca Vol poros Vol hidroc “in situ” Vol hidroc recuperable Vol hidroc rec en superficie Método volumétrico 510 15 2025 Años Petróleo [m3/d] Curvas de declinación

40 Contenido 3. PERFORACION y PRODUCCION ð Equipos de Perforación. ð Transmisión de Datos. ð Tecnología de Perforación. ð Fluidos de Perforación. ð Perfilaje de Pozos. ð Completación de pozos. ð Estimulación de Pozos. ð Producción de Pozos. ð Sistemas de Extracción. ð Instalaciones de Producción

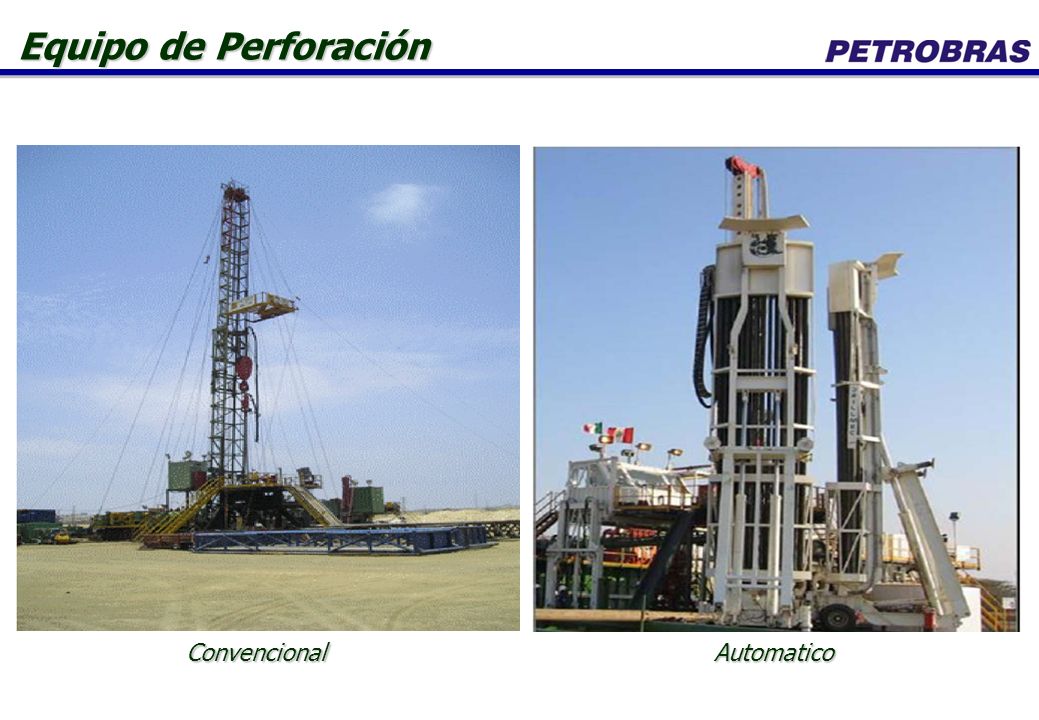

41 Equipo de Perforación ConvencionalAutomatico

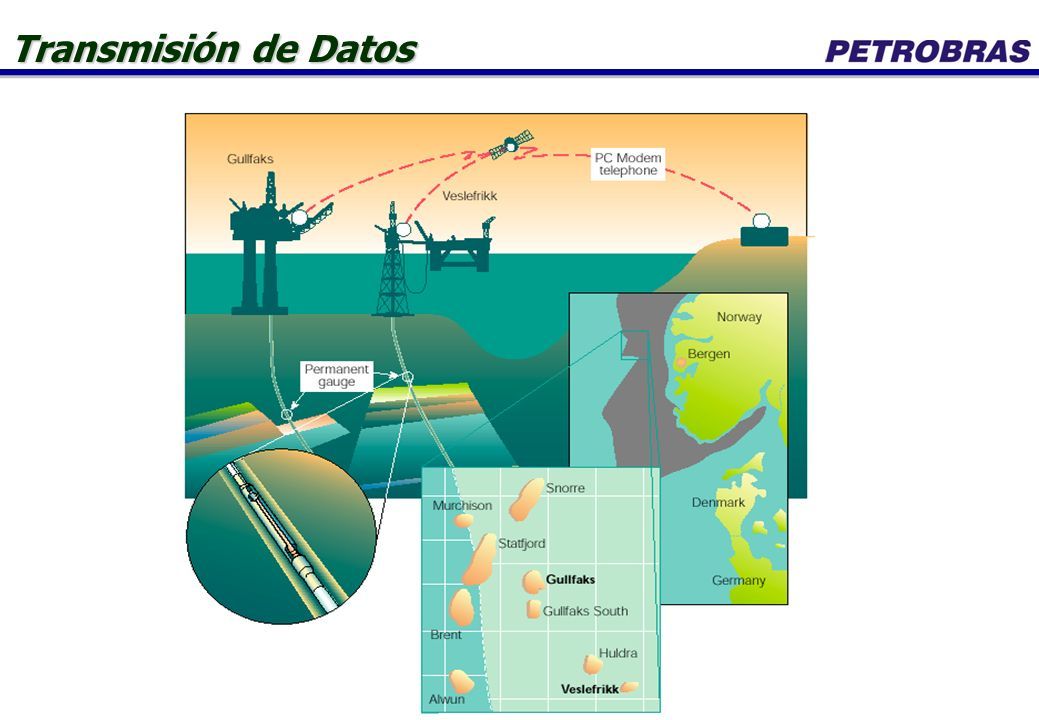

42 Transmisión de Datos

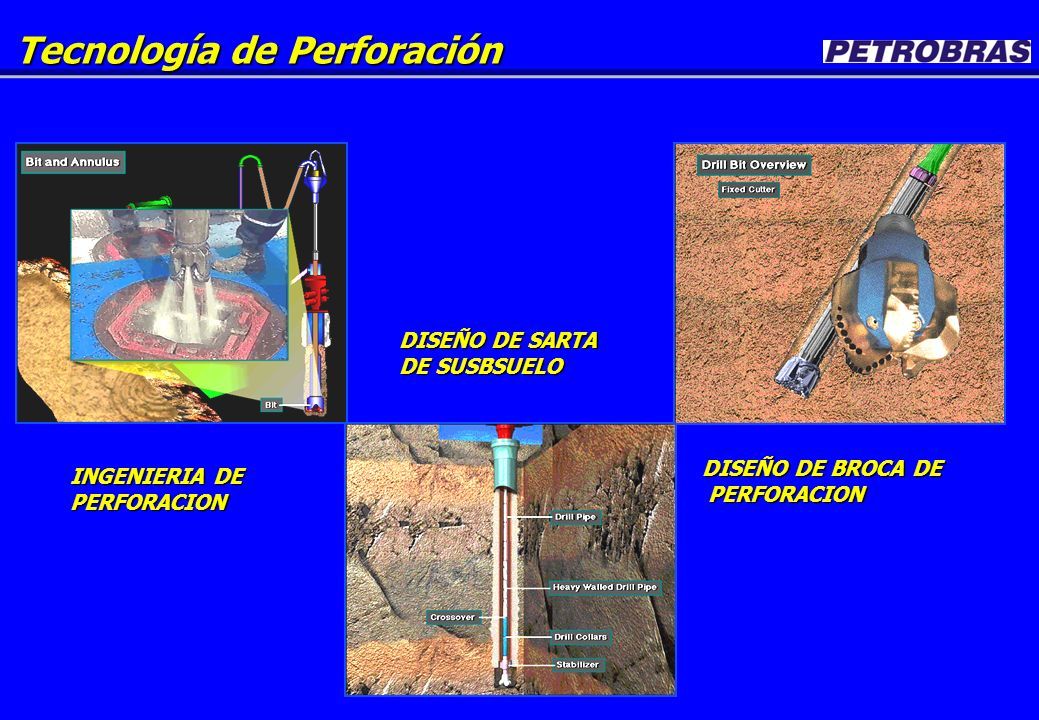

43 DISEÑO DE SARTA DE SUSBSUELO DISEÑO DE BROCA DE PERFORACION PERFORACION INGENIERIA DE PERFORACION Tecnología de Perforación

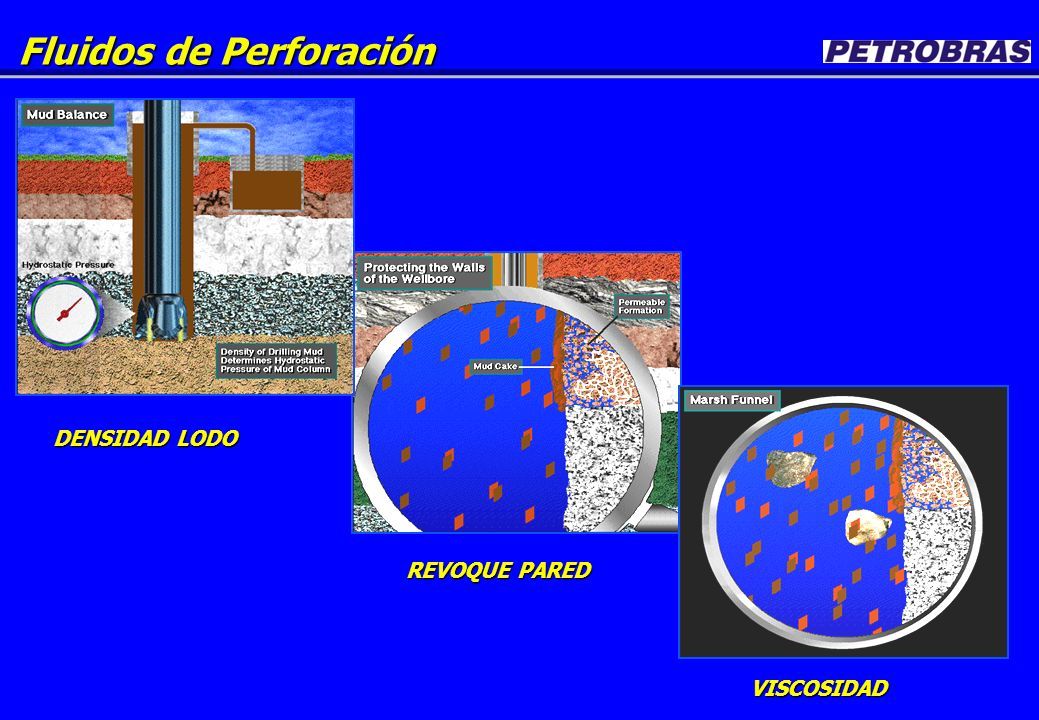

44 DENSIDAD LODO REVOQUE PARED VISCOSIDAD Fluidos de Perforación

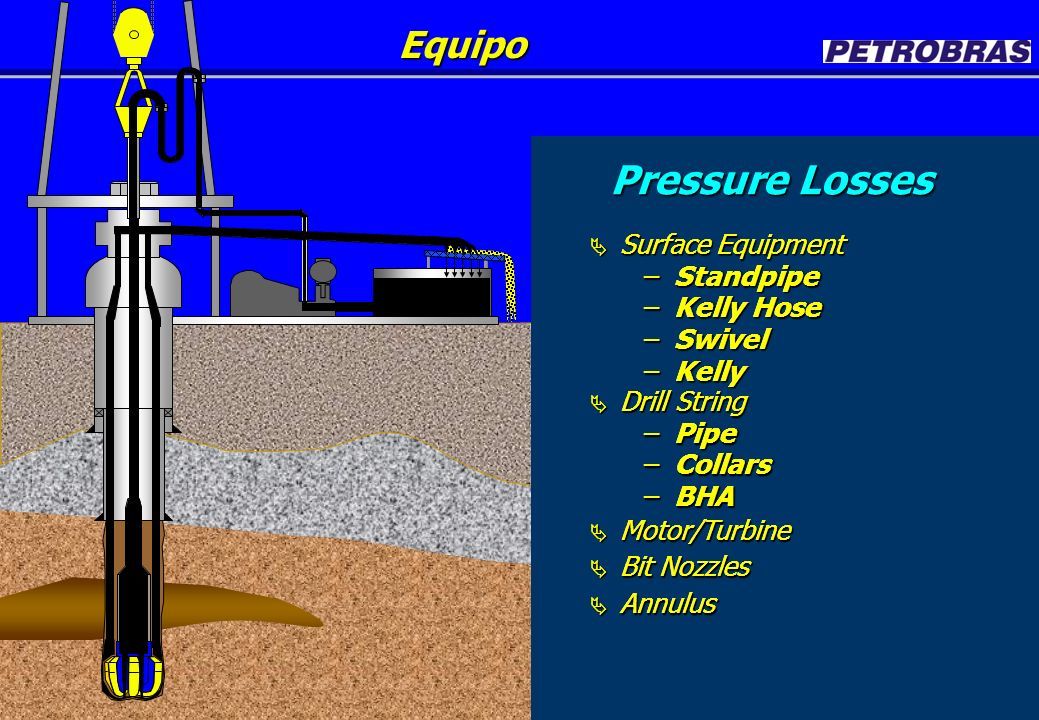

45 Pressure Losses  Surface Equipment –Standpipe –Kelly Hose –Swivel –Kelly  Drill String –Pipe –Collars –BHA  Motor/Turbine  Bit Nozzles  Annulus  Drill String –Pipe –Collars –BHA  Surface Equipment –Standpipe –Kelly Hose –Swivel –Kelly  Motor/Turbine  Bit Nozzles  Annulus Equipo

46 Perfilaje de Pozos Medición (registro)Cálculo (interpretac) Radioactividad natural ResistividadSaturación de agua Radioactividad inducida Composición (litología)

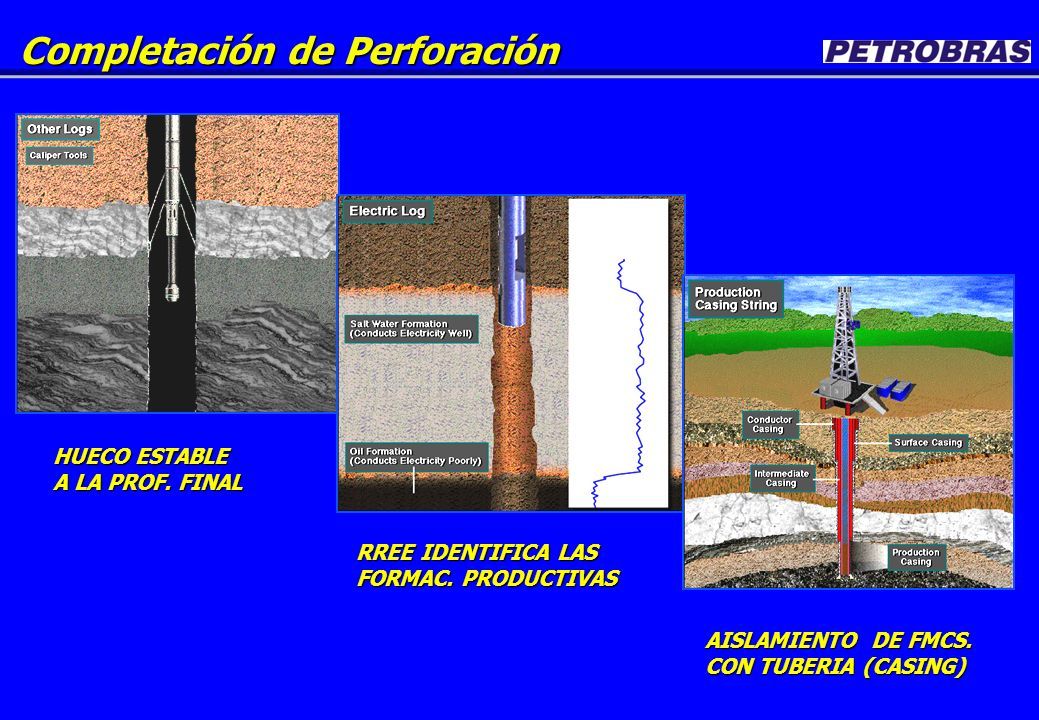

47 HUECO ESTABLE A LA PROF. FINAL RREE IDENTIFICA LAS FORMAC. PRODUCTIVAS AISLAMIENTO DE FMCS. CON TUBERIA (CASING) Completación de Perforación

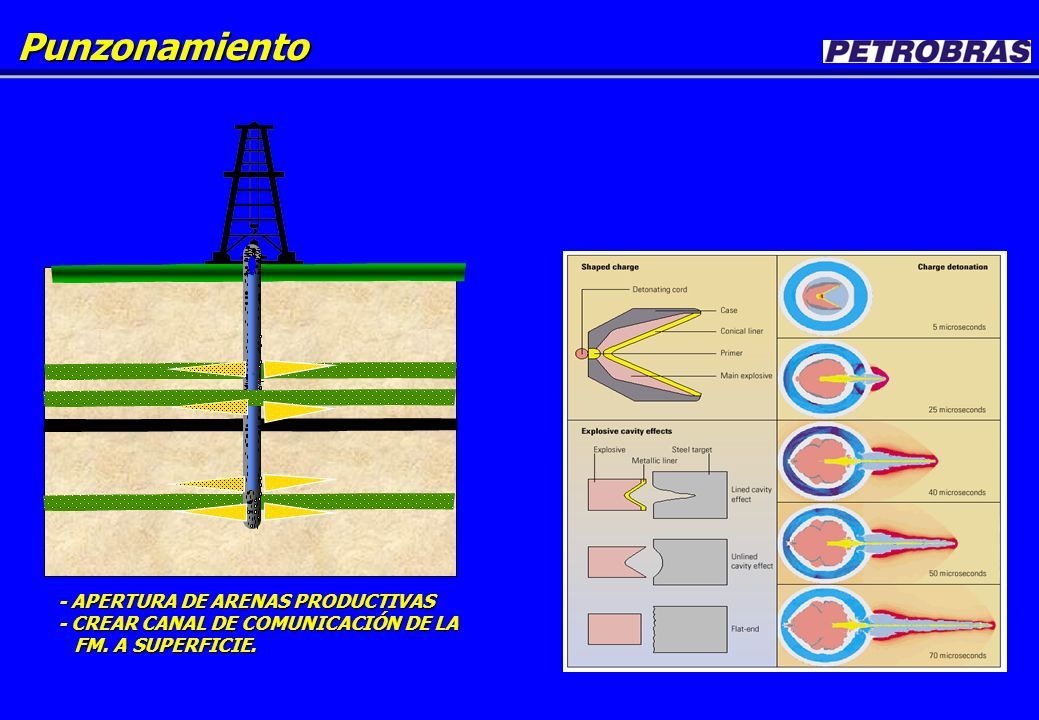

48 - APERTURA DE ARENAS PRODUCTIVAS - CREAR CANAL DE COMUNICACIÓN DE LA FM. A SUPERFICIE. FM. A SUPERFICIE. Punzonamiento

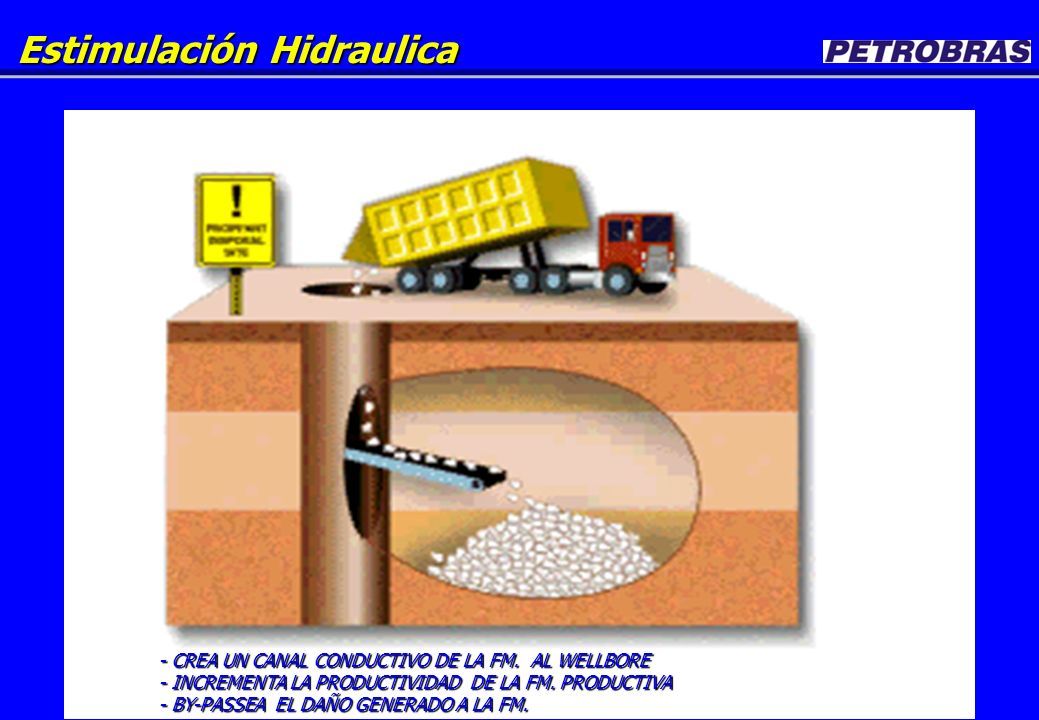

49 - CREA UN CANAL CONDUCTIVO DE LA FM. AL WELLBORE - INCREMENTA LA PRODUCTIVIDAD DE LA FM. PRODUCTIVA - BY-PASSEA EL DAÑO GENERADO A LA FM. Estimulación Hidraulica

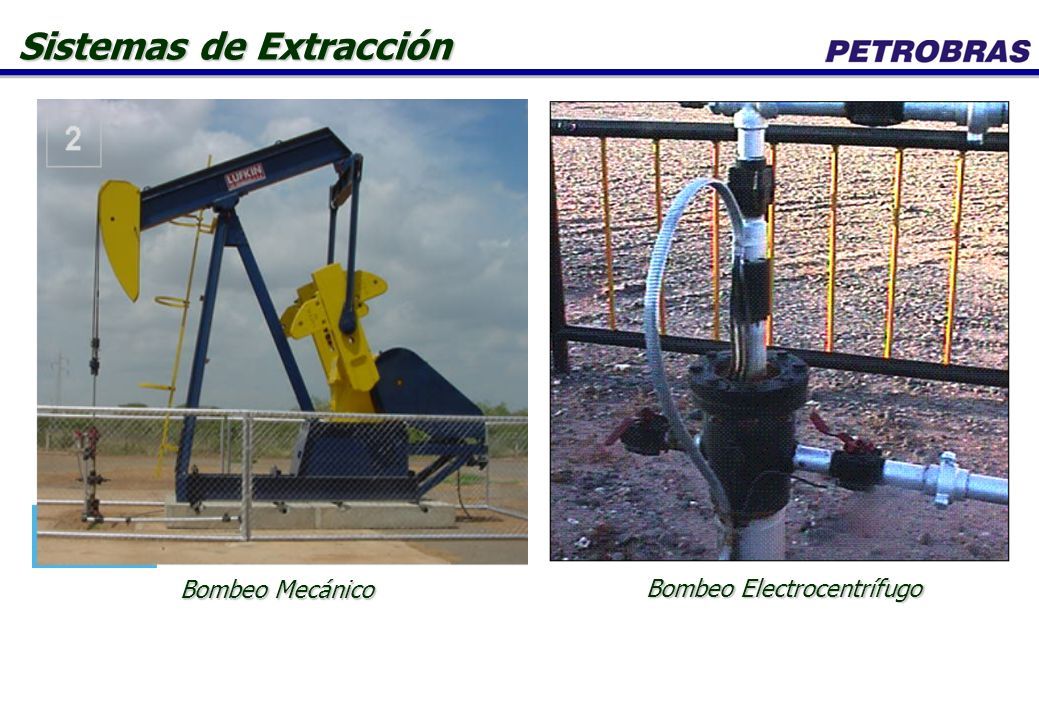

50 Sistemas de Extracción Boca de Pozo Bombeo Mecánico Bombeo Electrocentrífugo

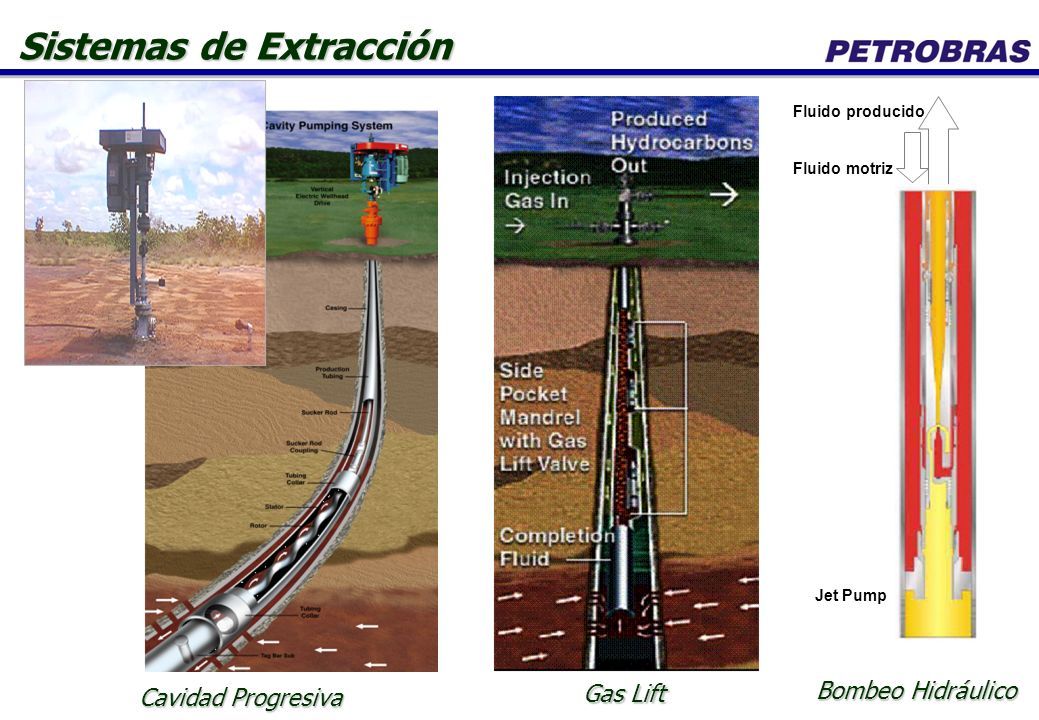

51 Sistemas de Extracción Sistema P C P Cavidad Progresiva Jet Pump Fluido motriz Fluido producido Gas Lift Bombeo Hidráulico

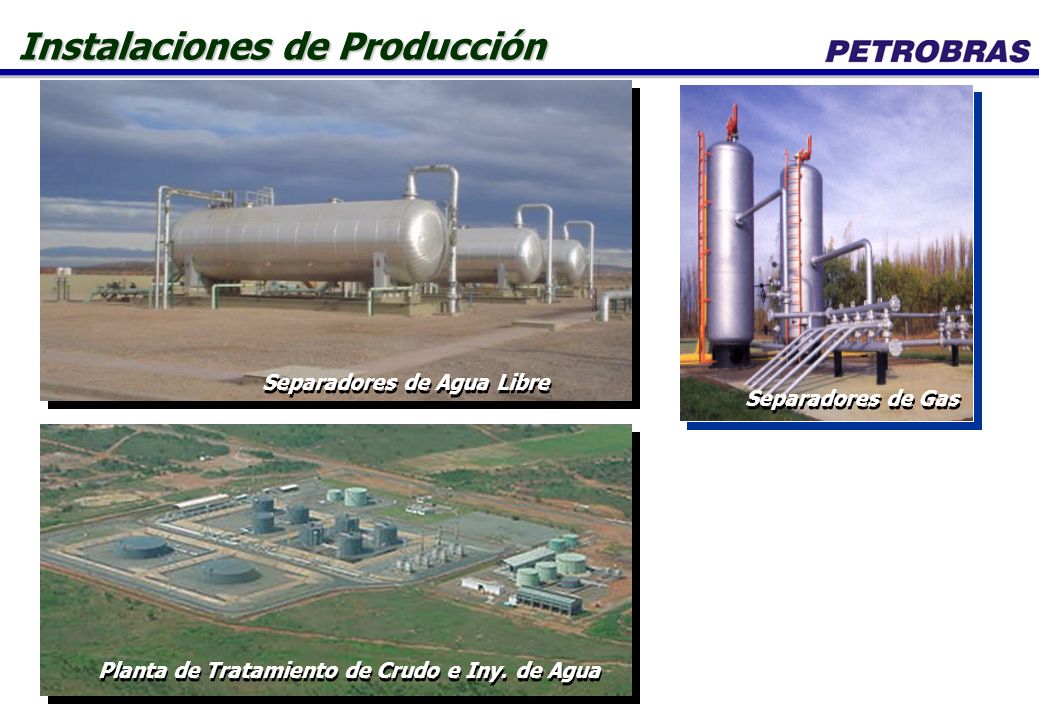

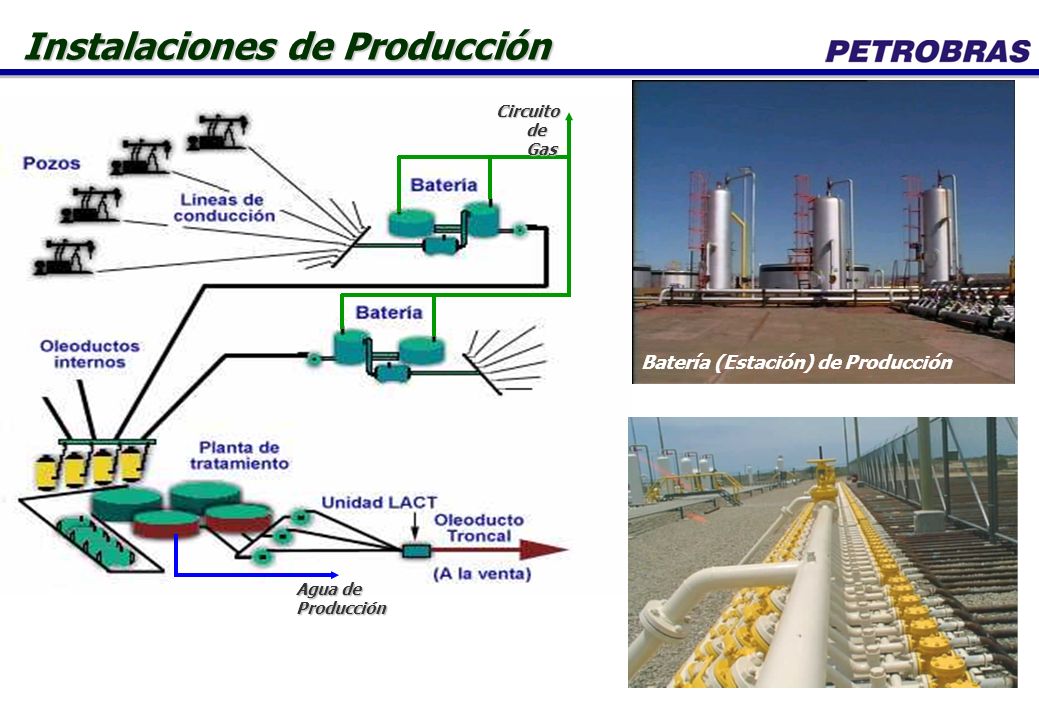

52 Circuito de Gas Agua de Producción Instalaciones de Producción Separadores de Gas Batería (Estación) de Producción

53 Instalaciones de Producción Separadores de Agua Libre Planta de Tratamiento de Crudo e Iny. de Agua Separadores de Gas
