1 UNIVERSIDAD NACIONAL DE INGENIERÍA Facultad de Ingeniería Mecánica Sección de Posgrado PROYECTO (PARTE 2) OPTIMIZACIÓN DEL DISEÑO Y OPERACIÓN DE SISTEMAS HÍBRIDOS, FOTOVOLTAICO-EÓLICO, AUTÓNOMOS A INSTALARSE EN EL PERÚ, BASADO EN REDES ELÉCTRICAS INTELIGENTES. OSWALDO MORLA MORALES TAQUIRI omorales0711@gmail.com 952643136 LIMA-PERÚ 2016

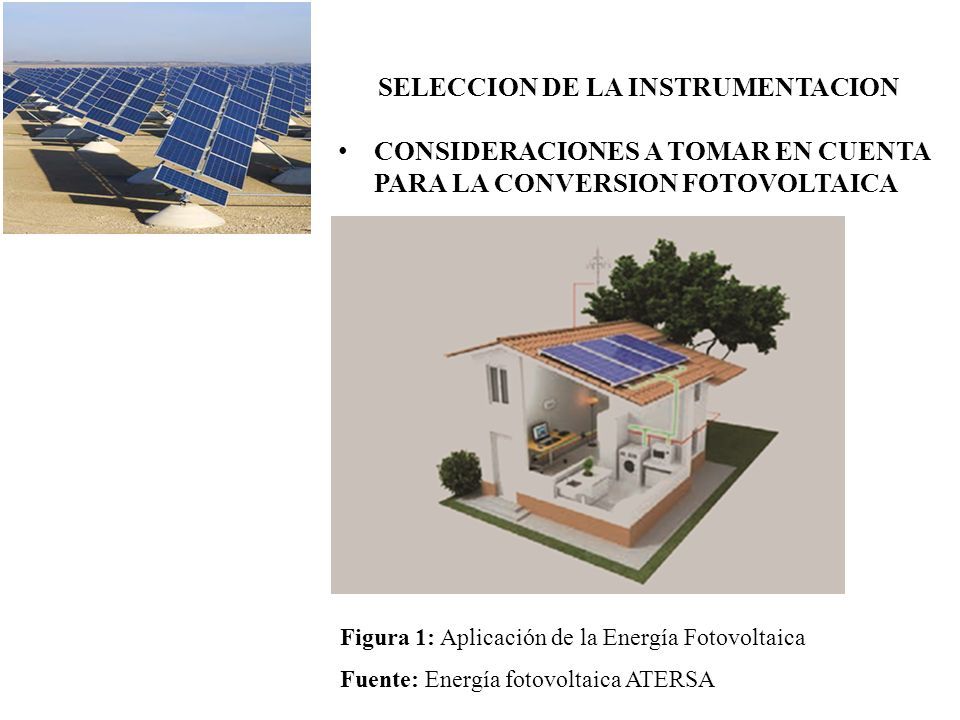

2 SELECCION DE LA INSTRUMENTACION CONSIDERACIONES A TOMAR EN CUENTA PARA LA CONVERSION FOTOVOLTAICA Figura 1: Aplicación de la Energía Fotovoltaica Fuente: Energía fotovoltaica ATERSA

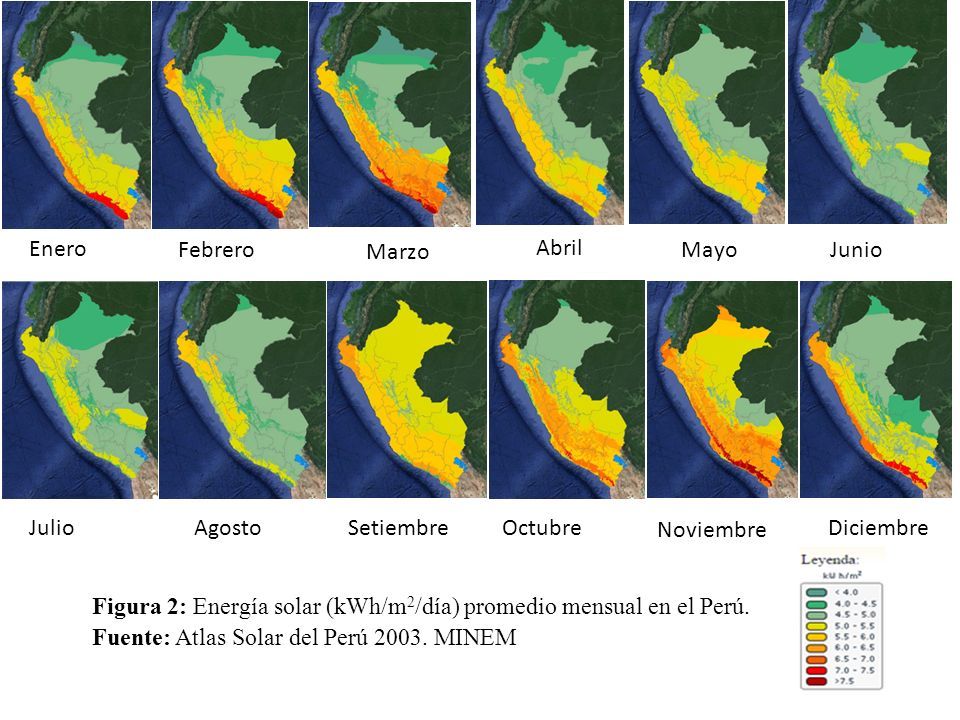

3 Enero Febrero Marzo Abril Mayo Junio JulioAgostoSetiembreOctubre Noviembre Diciembre Figura 2: Energía solar (kWh/m 2 /día) promedio mensual en el Perú. Fuente: Atlas Solar del Perú 2003. MINEM

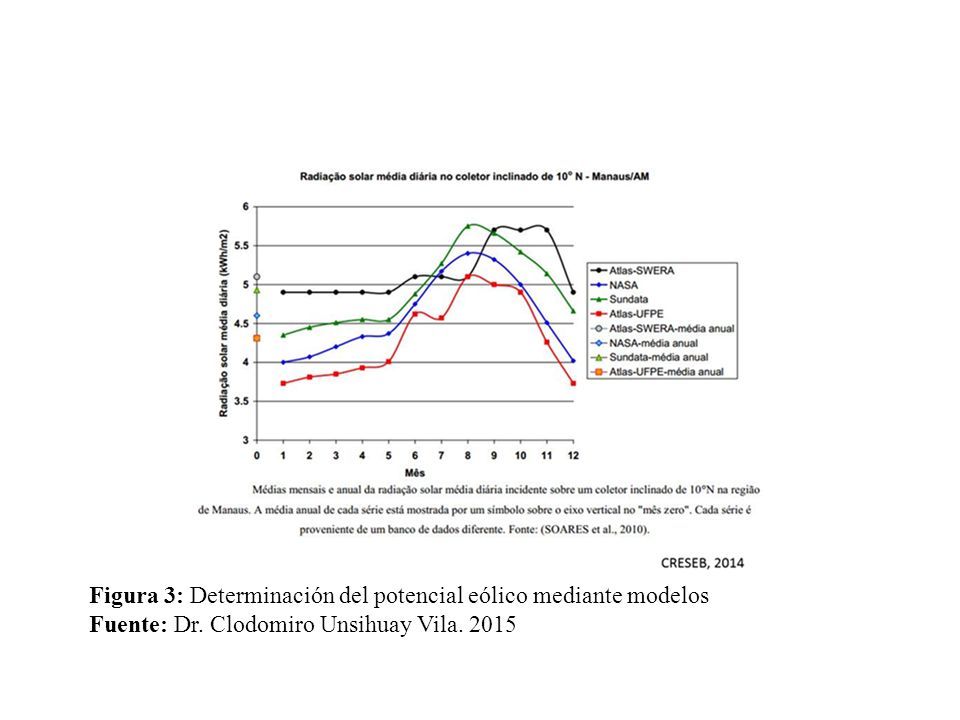

4 Figura 3: Determinación del potencial eólico mediante modelos Fuente: Dr. Clodomiro Unsihuay Vila. 2015

5 Figura 4: Potencia emisiva de la radiación solar (W/m2/nm) vs longitud de onda (nm) Fuente: Google. Radiación solar. Imágenes

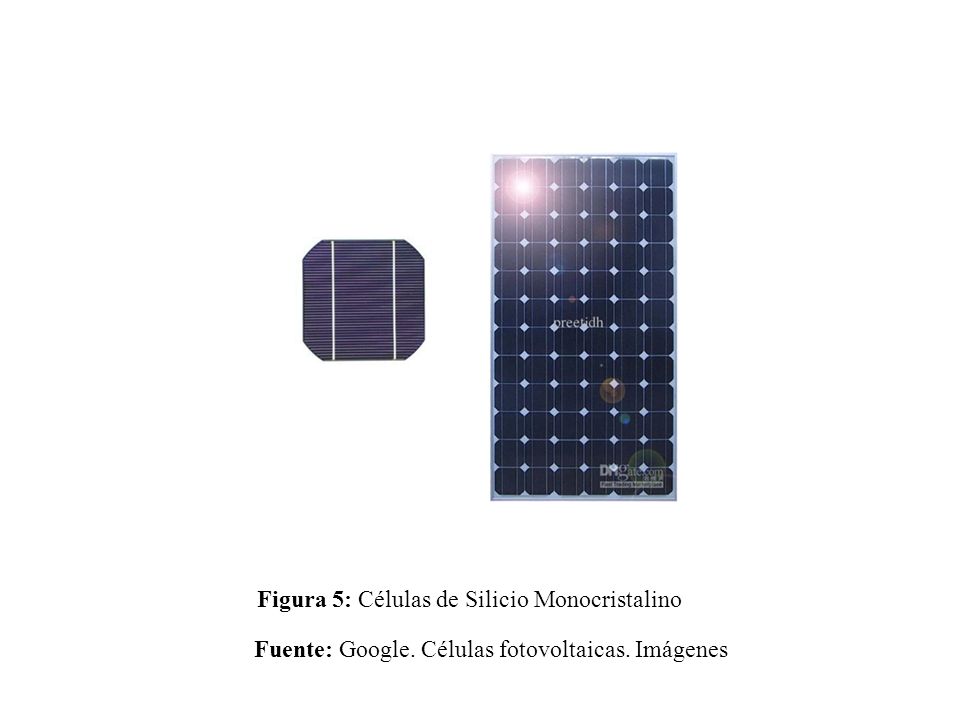

6 Figura 5: Células de Silicio Monocristalino Fuente: Google. Células fotovoltaicas. Imágenes

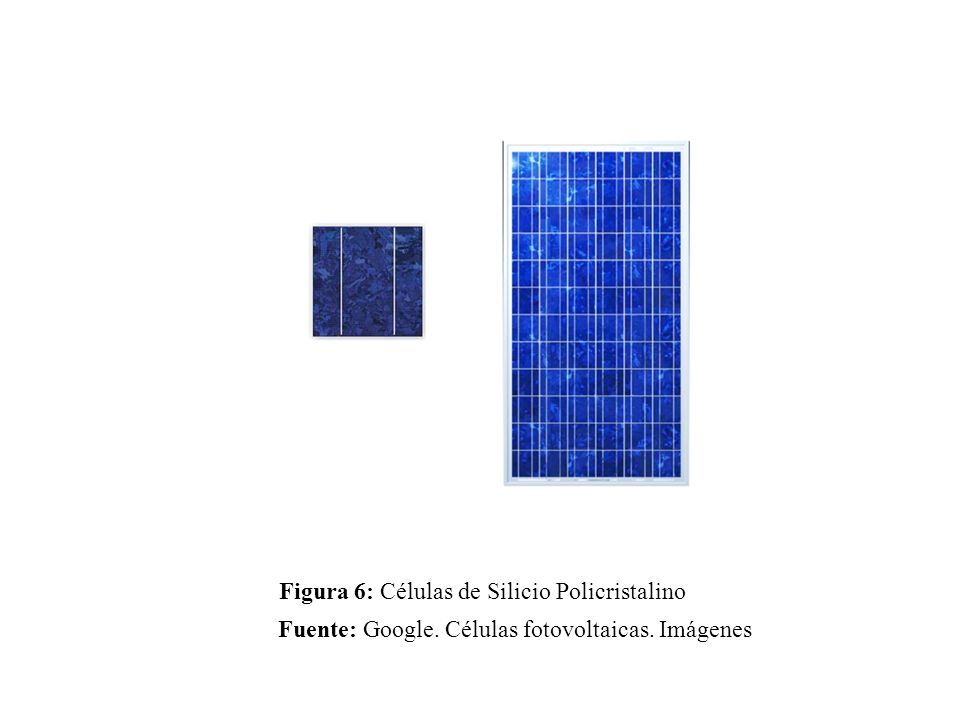

7 Figura 6: Células de Silicio Policristalino Fuente: Google. Células fotovoltaicas. Imágenes

8 Figura 7: Eficiencia de células fotovoltaicas Fuente: Dr. Clodomiro Unsihuay Vila. 2015

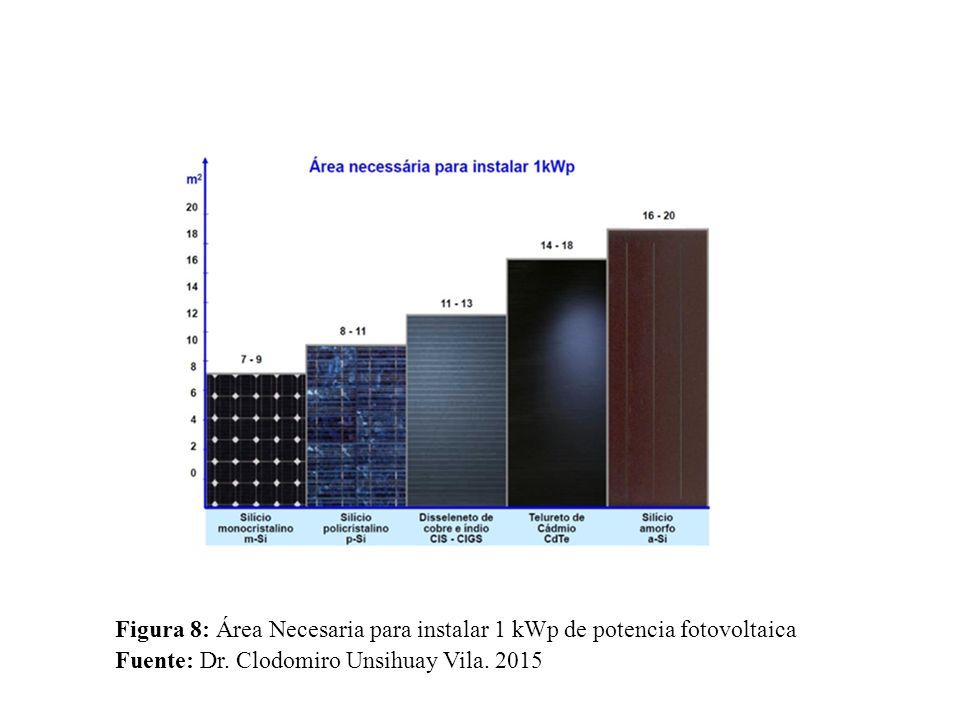

9 Figura 8: Área Necesaria para instalar 1 kWp de potencia fotovoltaica Fuente: Dr. Clodomiro Unsihuay Vila. 2015

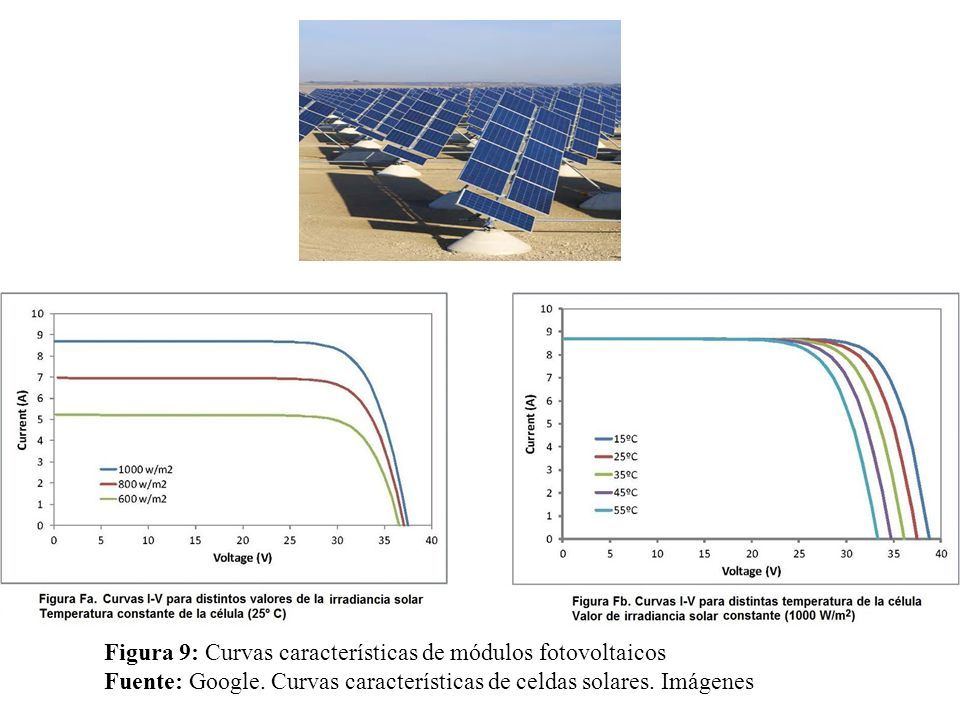

10 Figura 9: Curvas características de módulos fotovoltaicos Fuente: Google. Curvas características de celdas solares. Imágenes

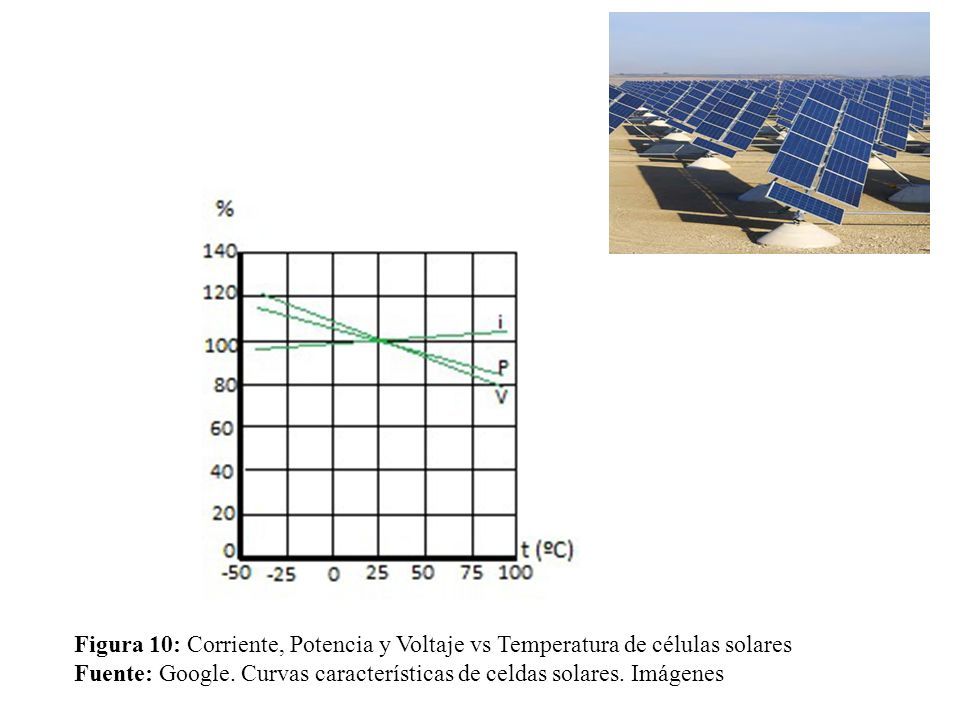

11 Figura 10: Corriente, Potencia y Voltaje vs Temperatura de células solares Fuente: Google. Curvas características de celdas solares. Imágenes

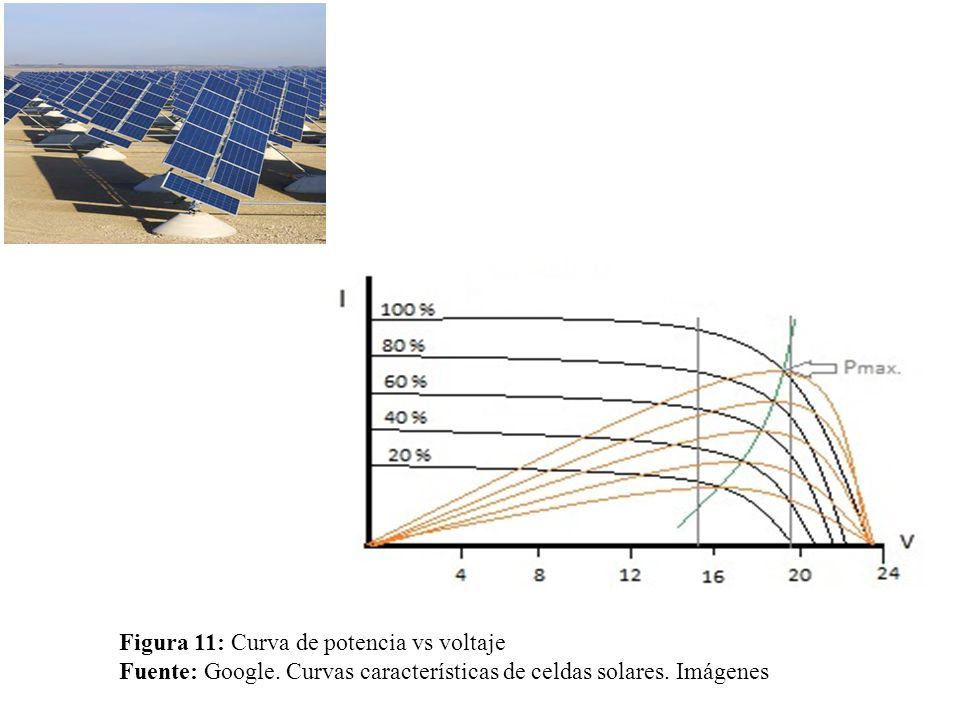

12 Figura 11: Curva de potencia vs voltaje Fuente: Google. Curvas características de celdas solares. Imágenes

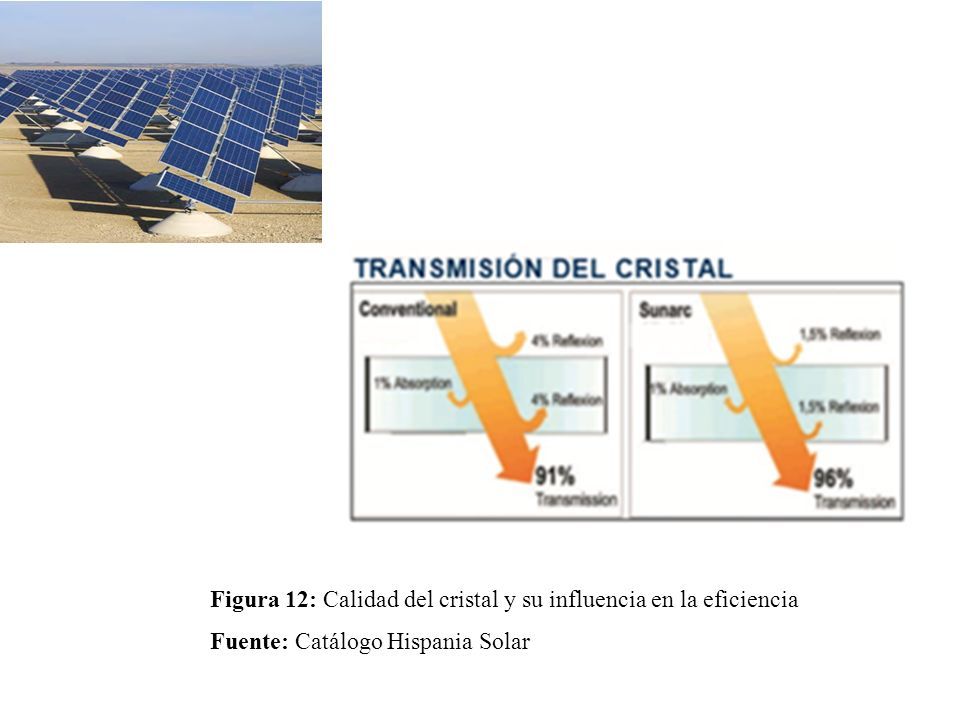

13 Figura 12: Calidad del cristal y su influencia en la eficiencia Fuente: Catálogo Hispania Solar

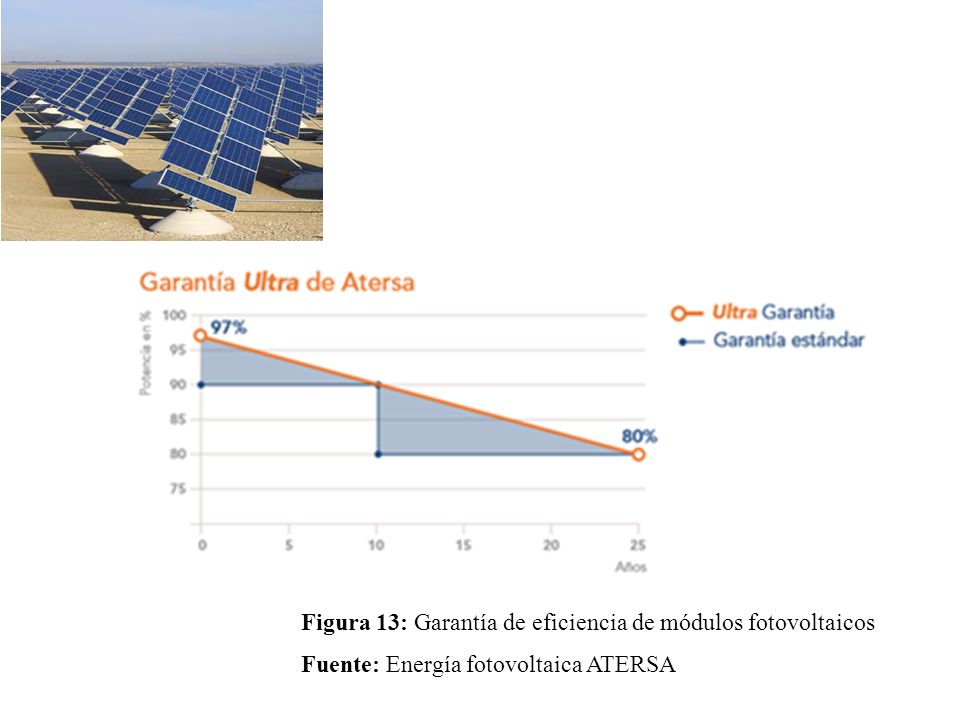

14 Figura 13: Garantía de eficiencia de módulos fotovoltaicos Fuente: Energía fotovoltaica ATERSA

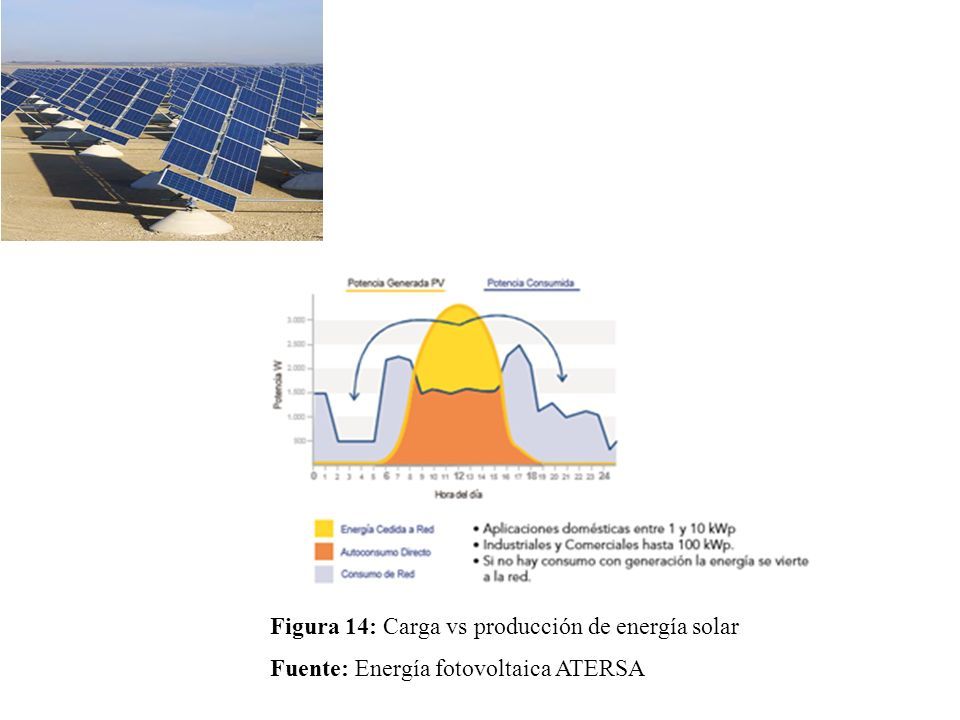

15 Figura 14: Carga vs producción de energía solar Fuente: Energía fotovoltaica ATERSA

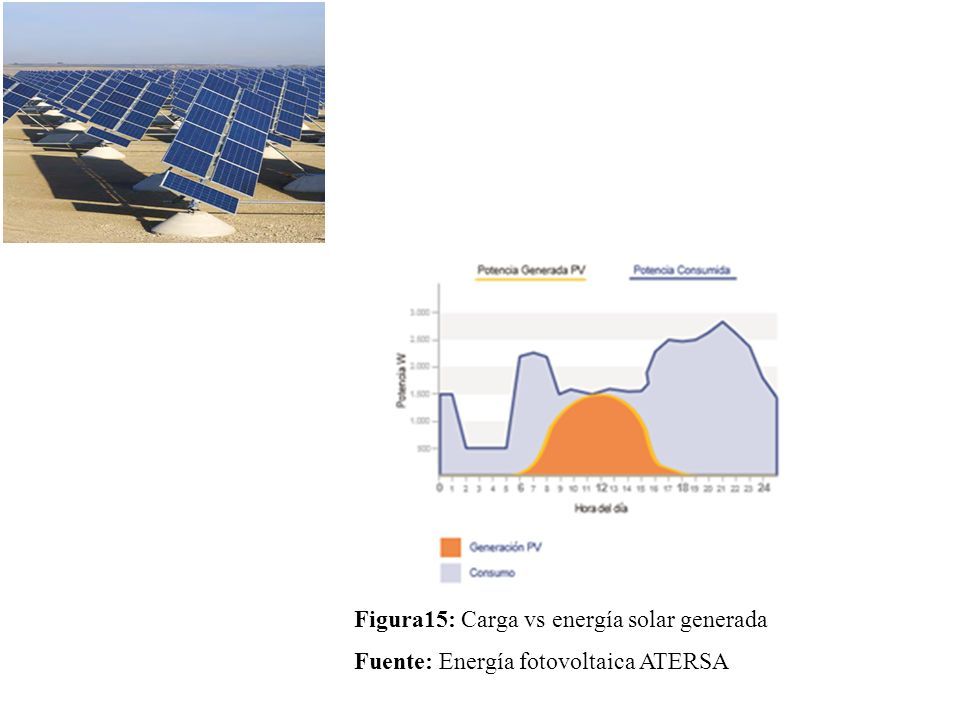

16 Figura15: Carga vs energía solar generada Fuente: Energía fotovoltaica ATERSA

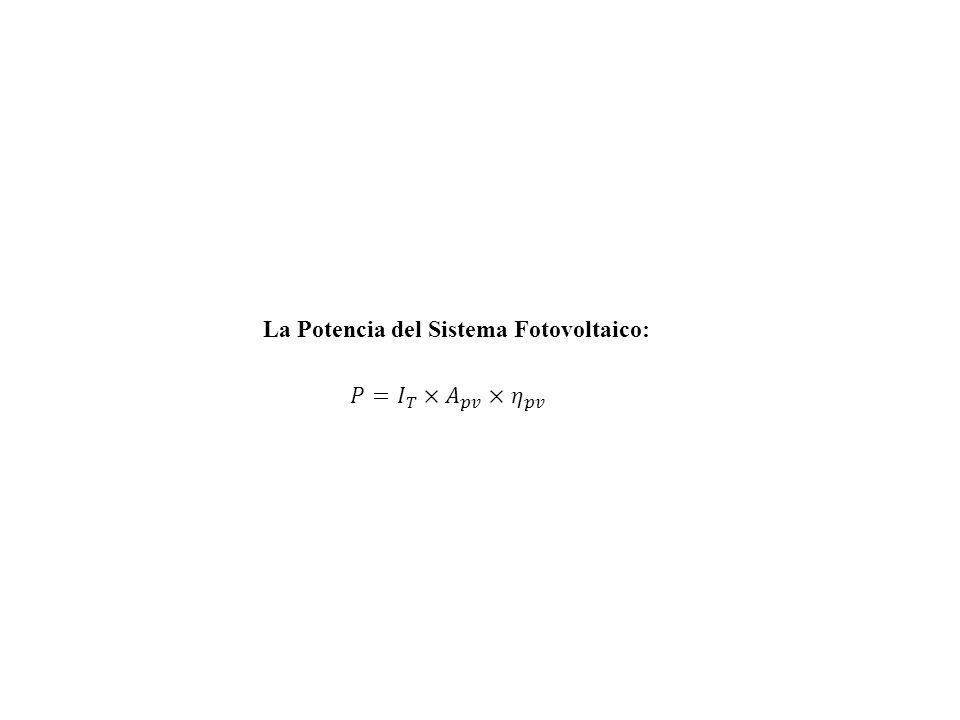

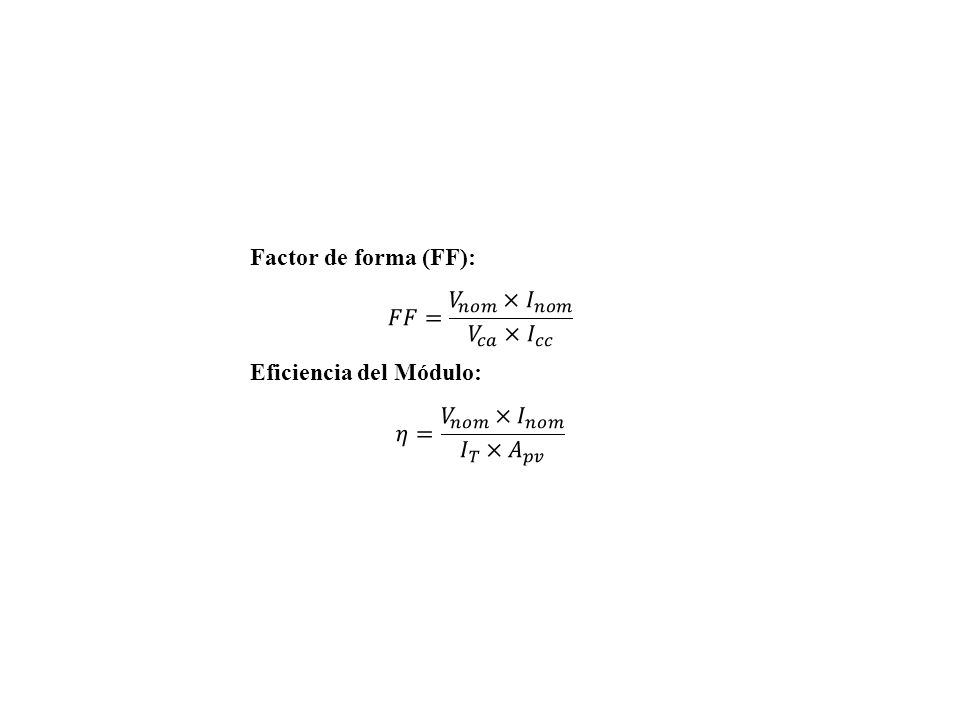

17 La Potencia del Sistema Fotovoltaico:

18

19

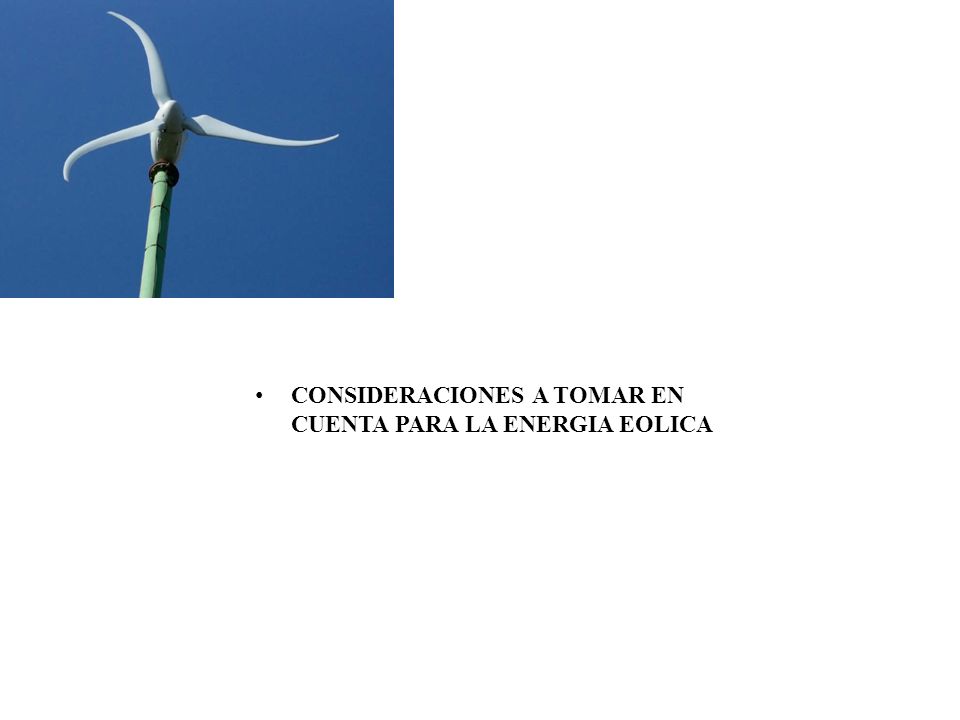

20 CONSIDERACIONES A TOMAR EN CUENTA PARA LA ENERGIA EOLICA

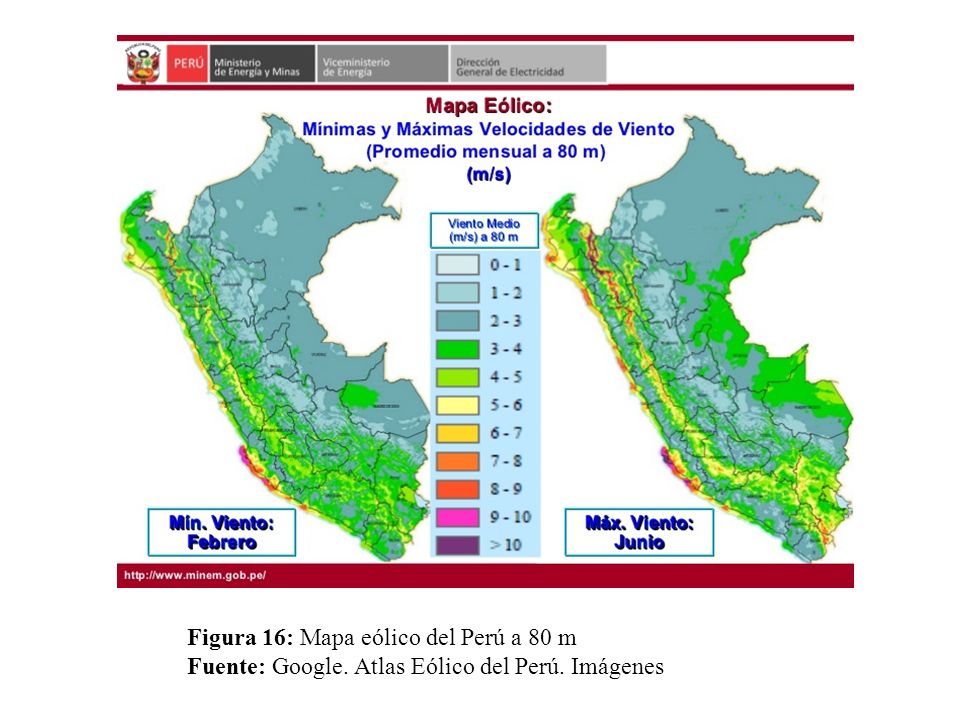

21 Figura 16: Mapa eólico del Perú a 80 m Fuente: Google. Atlas Eólico del Perú. Imágenes

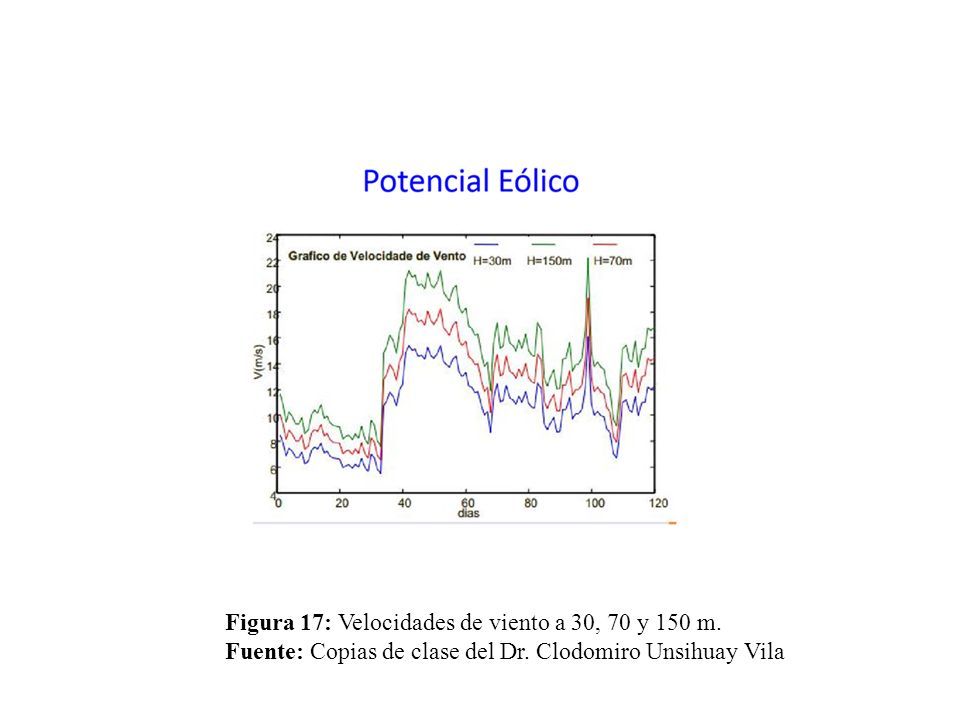

22 Figura 17: Velocidades de viento a 30, 70 y 150 m. Fuente: Copias de clase del Dr. Clodomiro Unsihuay Vila

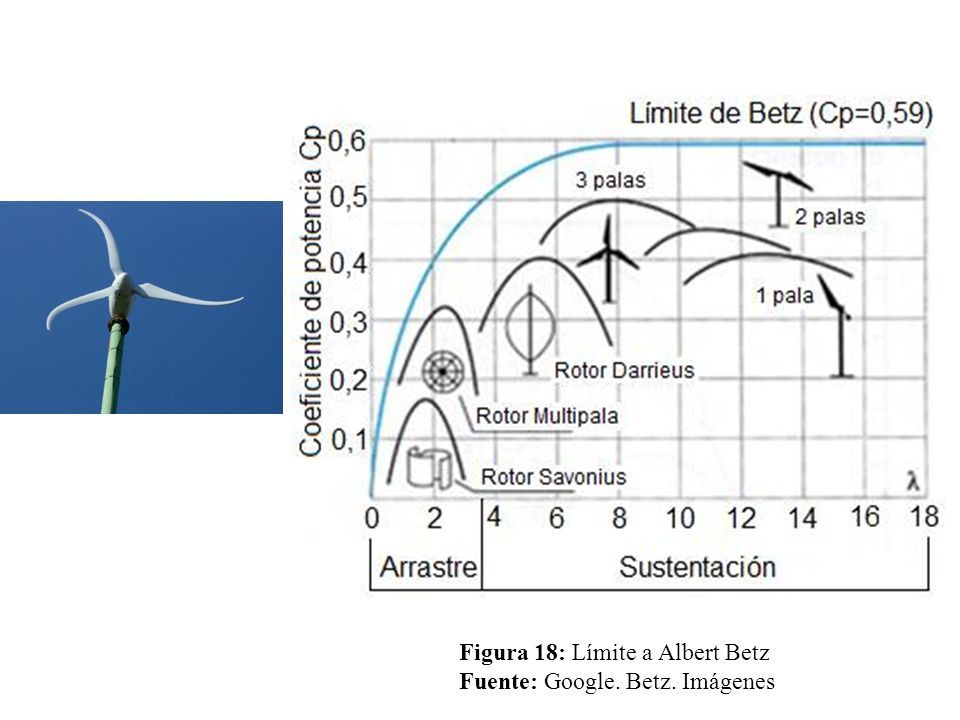

23 Figura 18: Límite a Albert Betz Fuente: Google. Betz. Imágenes

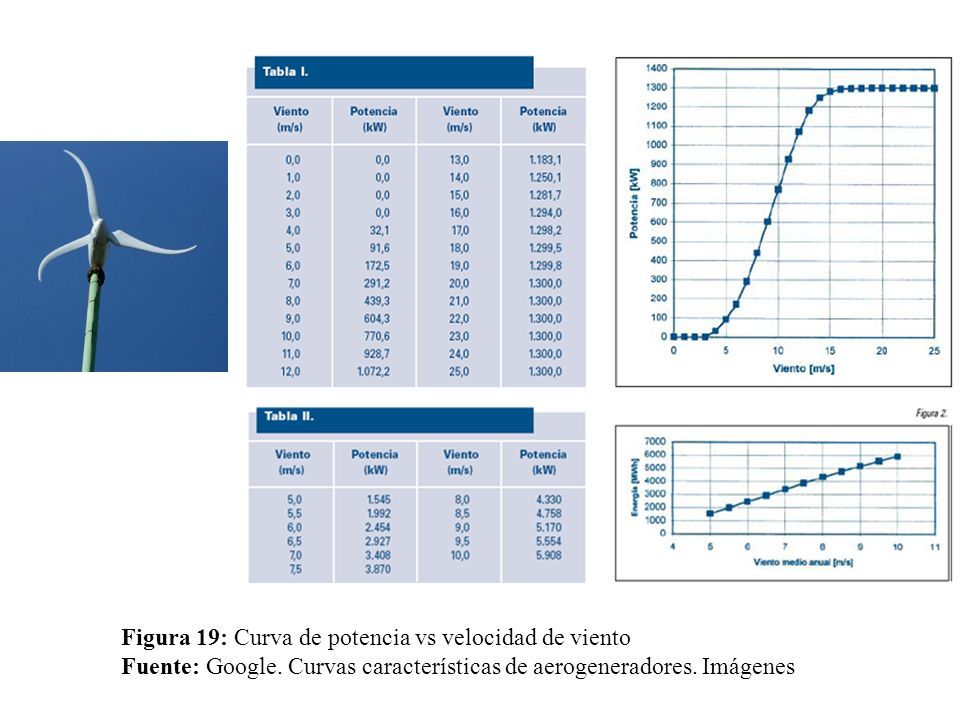

24 Figura 19: Curva de potencia vs velocidad de viento Fuente: Google. Curvas características de aerogeneradores. Imágenes

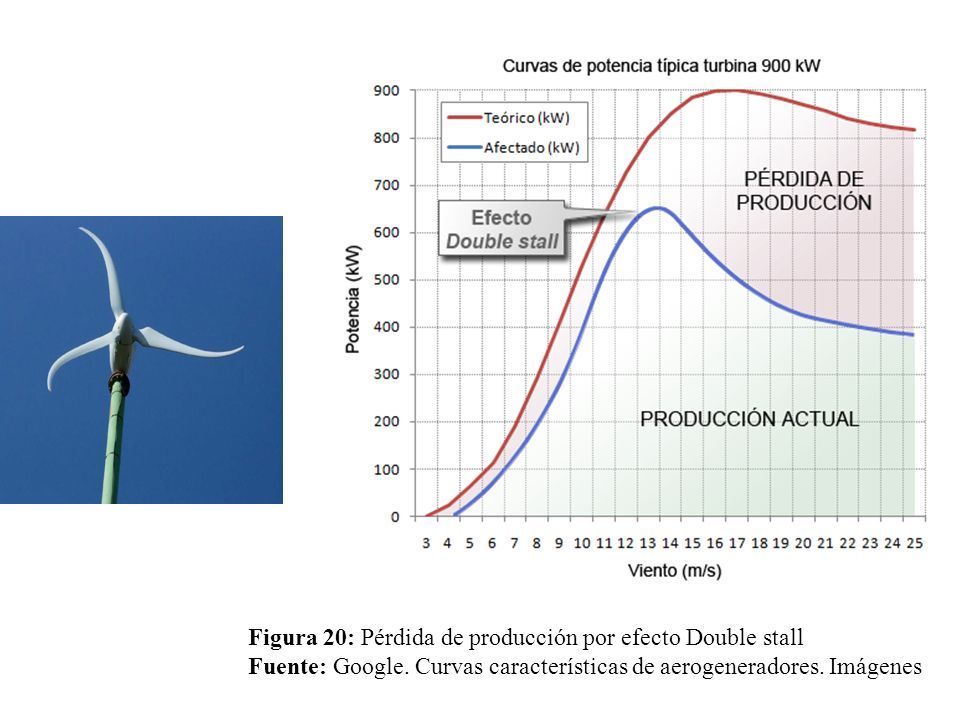

25 Figura 20: Pérdida de producción por efecto Double stall Fuente: Google. Curvas características de aerogeneradores. Imágenes

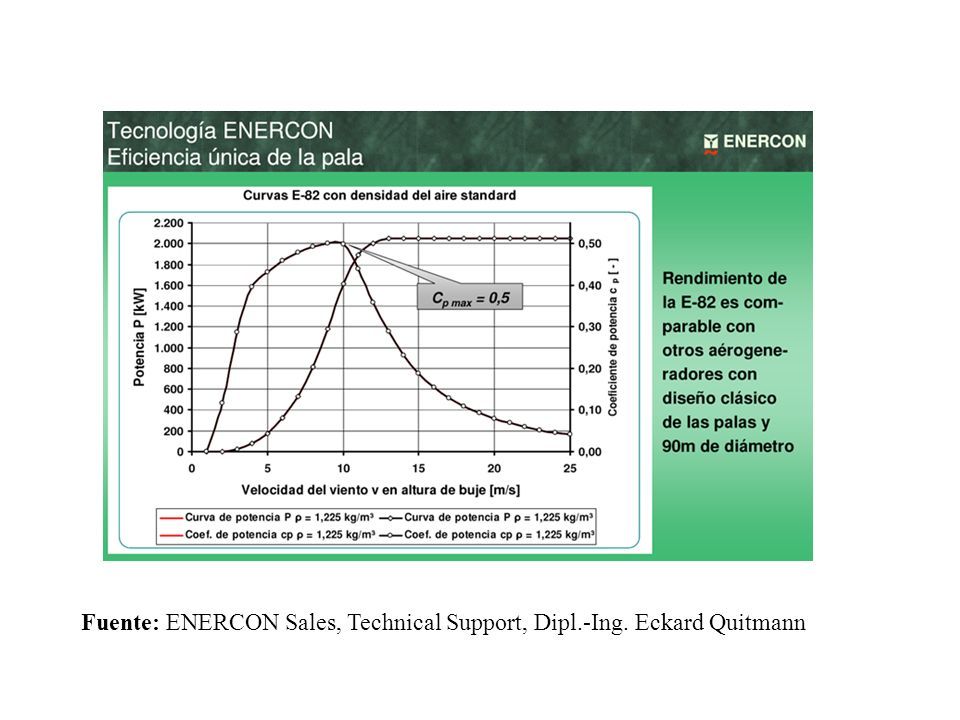

26 Fuente: ENERCON Sales, Technical Support, Dipl.-Ing. Eckard Quitmann

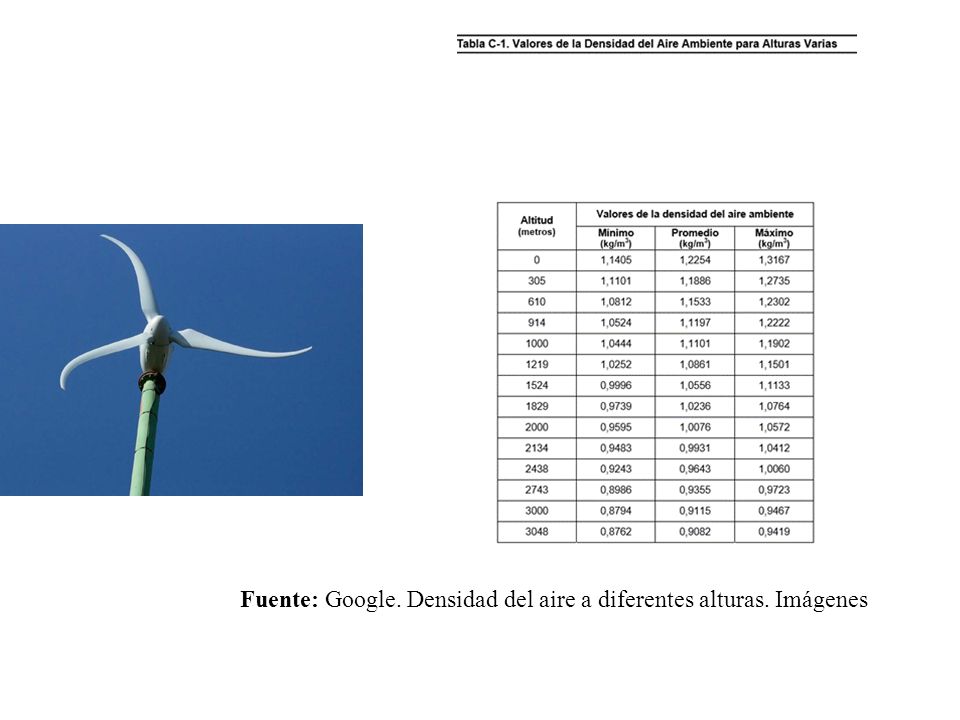

27 Fuente: Google. Densidad del aire a diferentes alturas. Imágenes

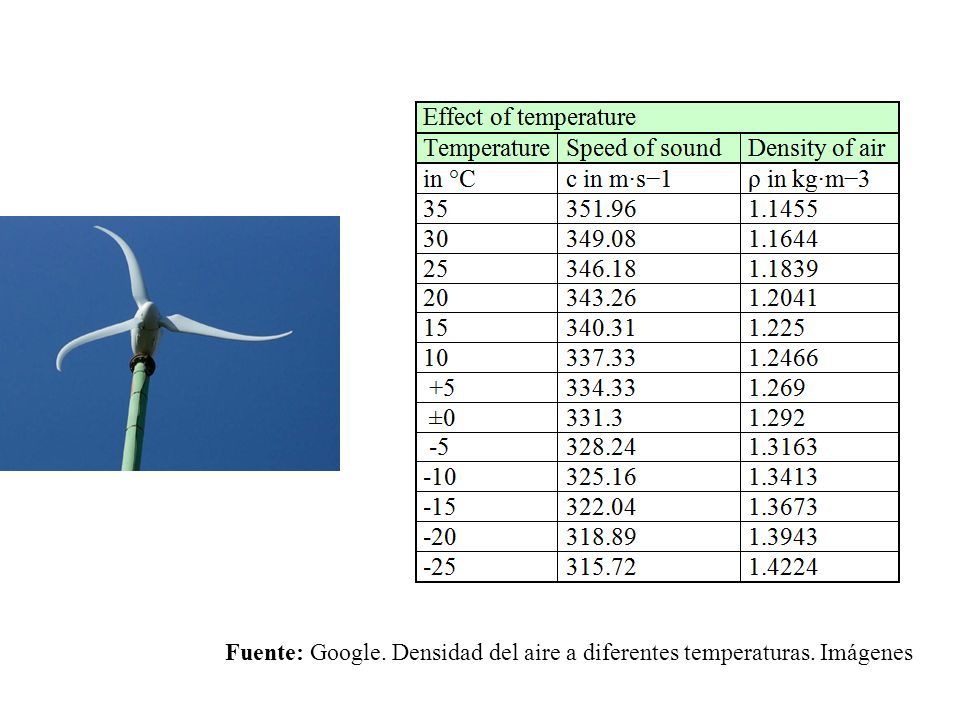

28 Fuente: Google. Densidad del aire a diferentes temperaturas. Imágenes

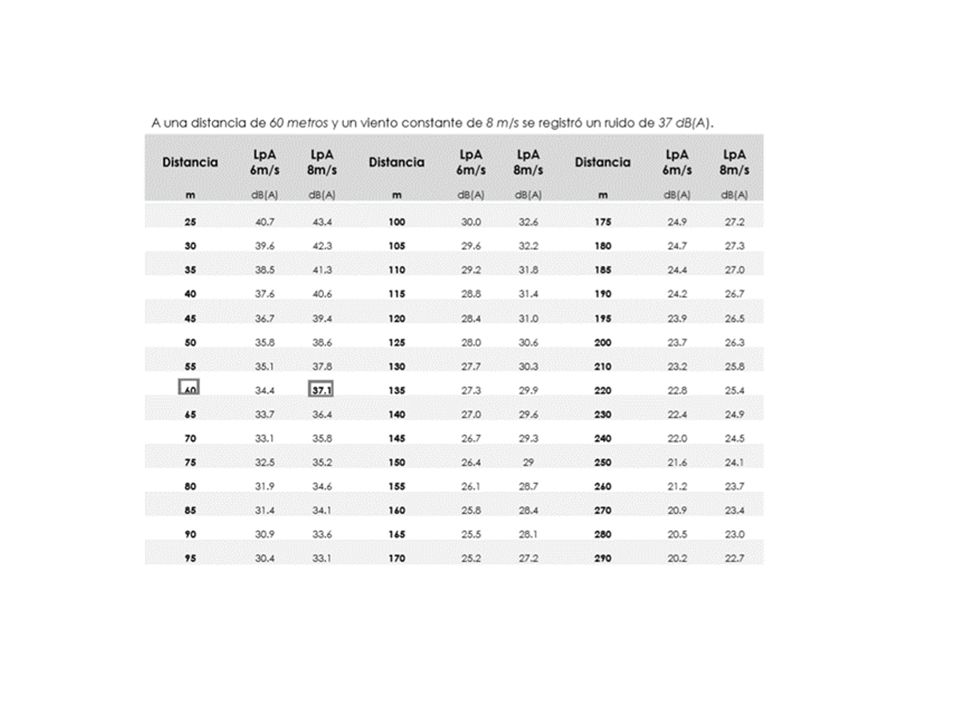

29

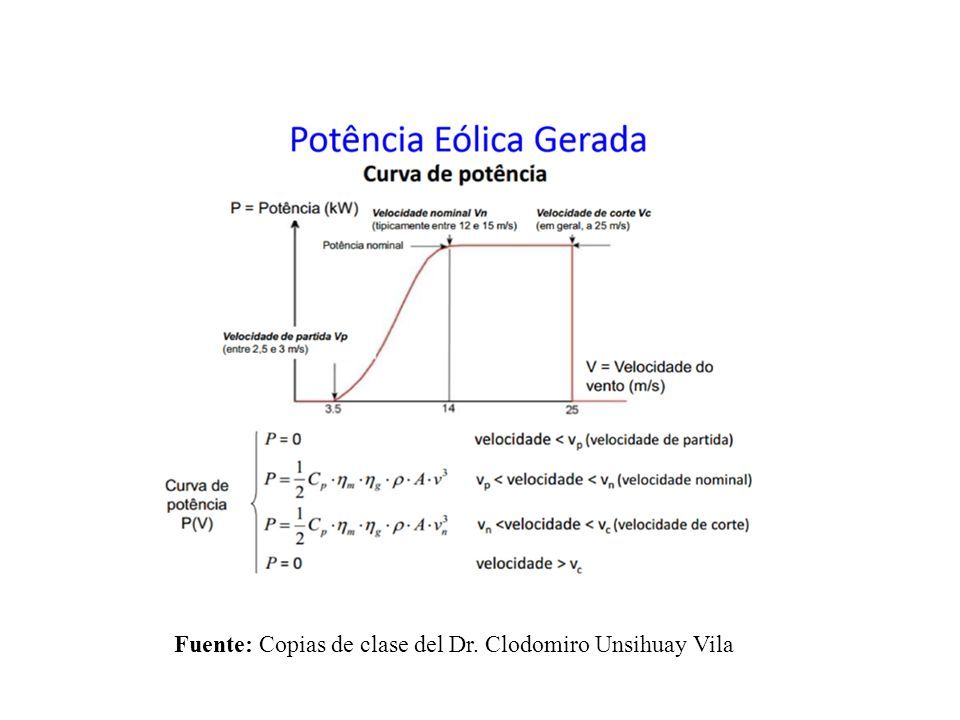

30 Fuente: Copias de clase del Dr. Clodomiro Unsihuay Vila

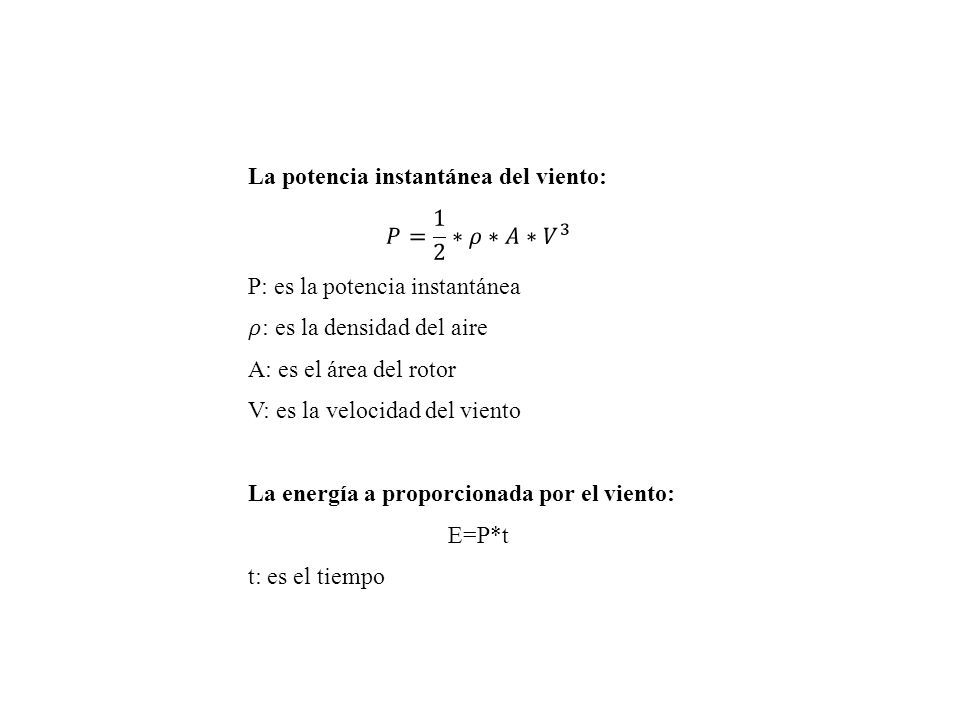

31

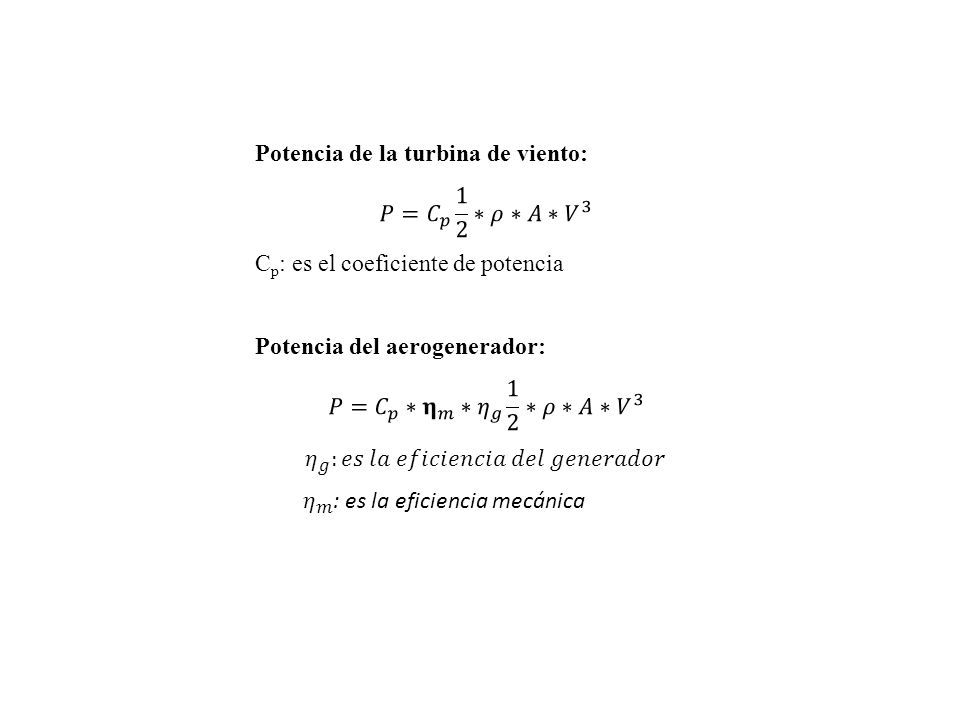

32

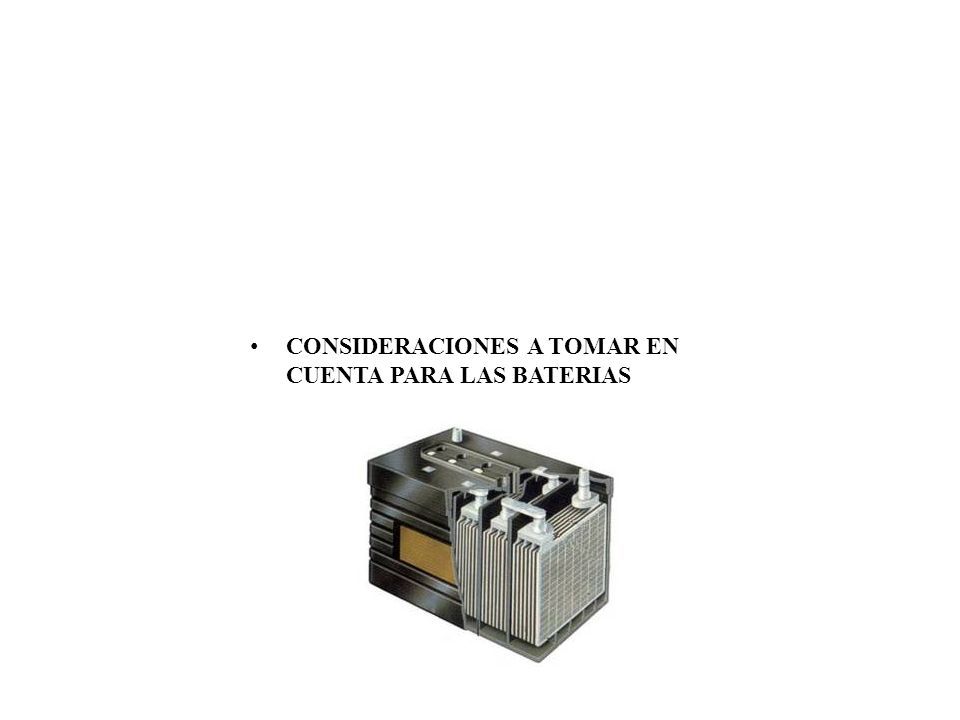

33 CONSIDERACIONES A TOMAR EN CUENTA PARA LAS BATERIAS

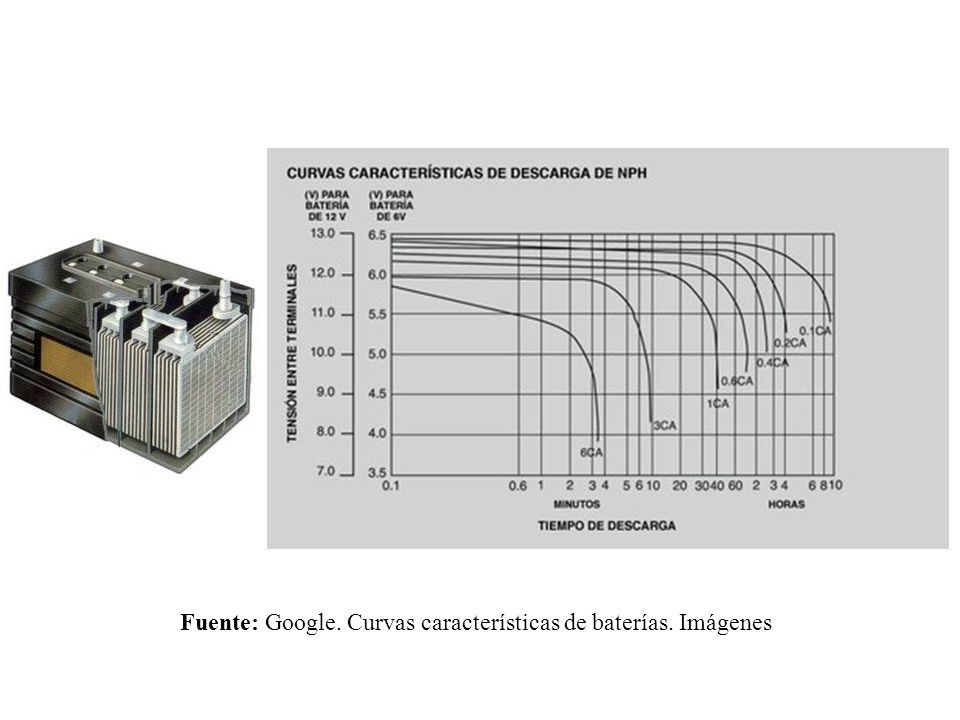

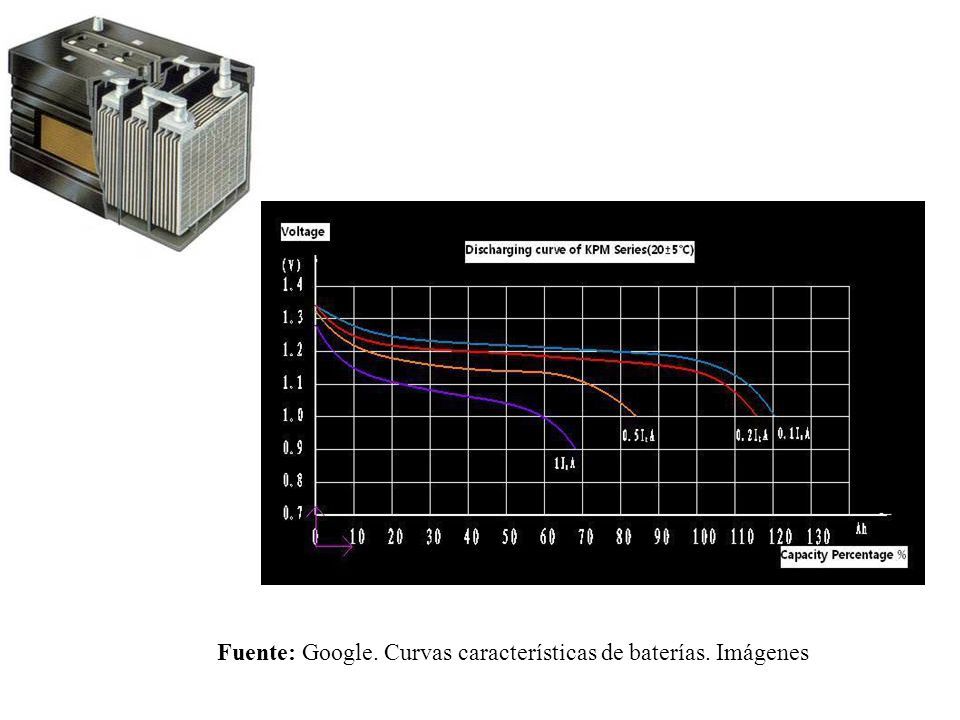

34 Fuente: Google. Curvas características de baterías. Imágenes

35

36 Fuente: Google. Capacidad de la batería en función de la densidad. Imágenes

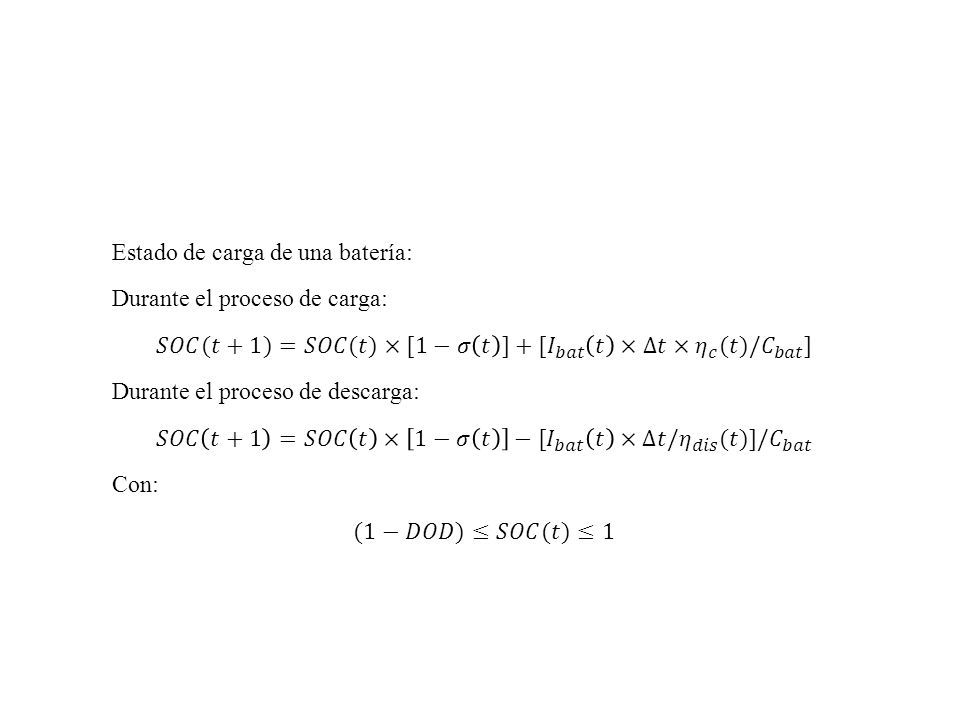

37

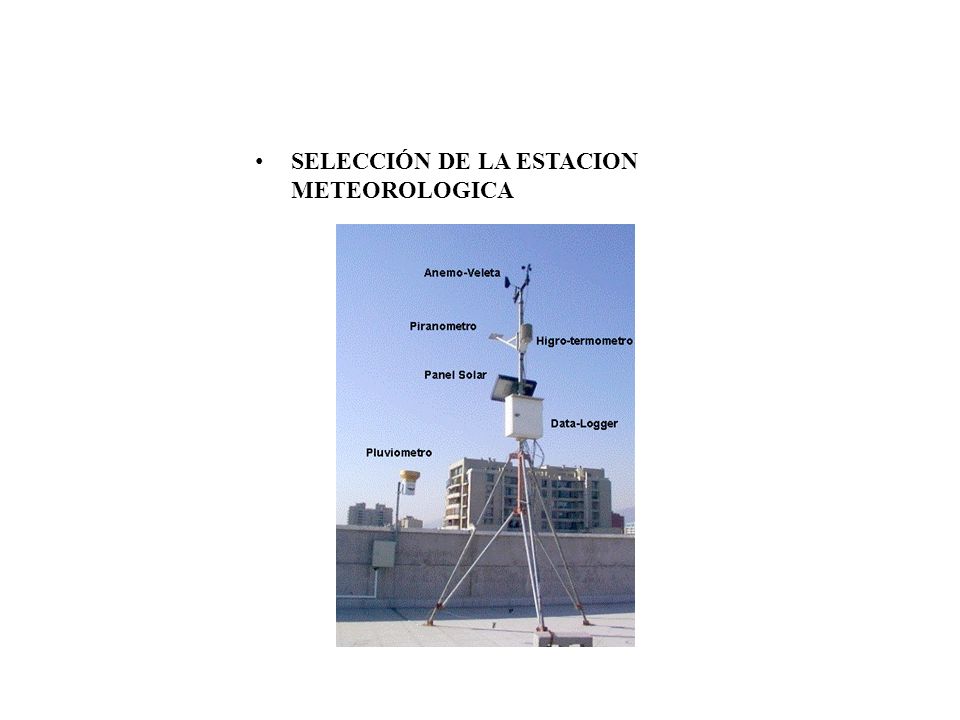

38 SELECCIÓN DE LA ESTACION METEOROLOGICA

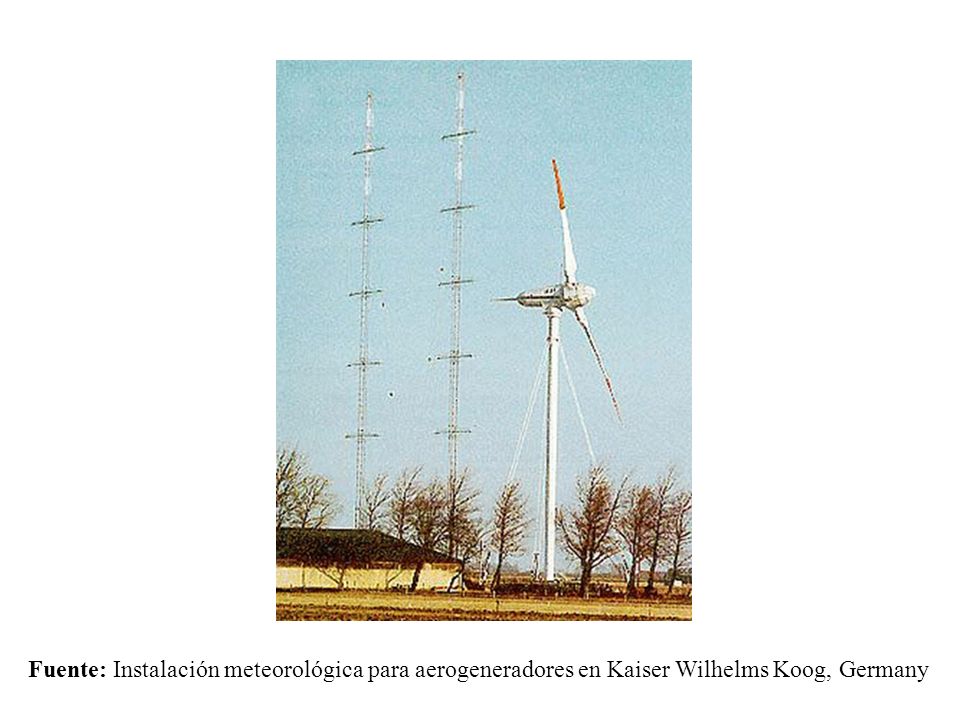

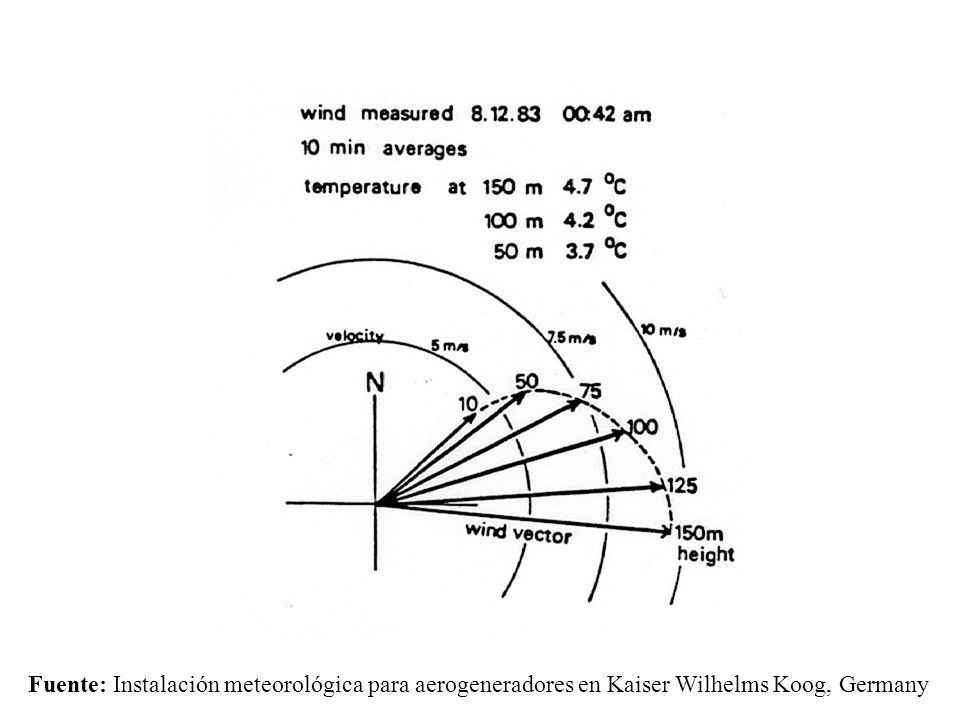

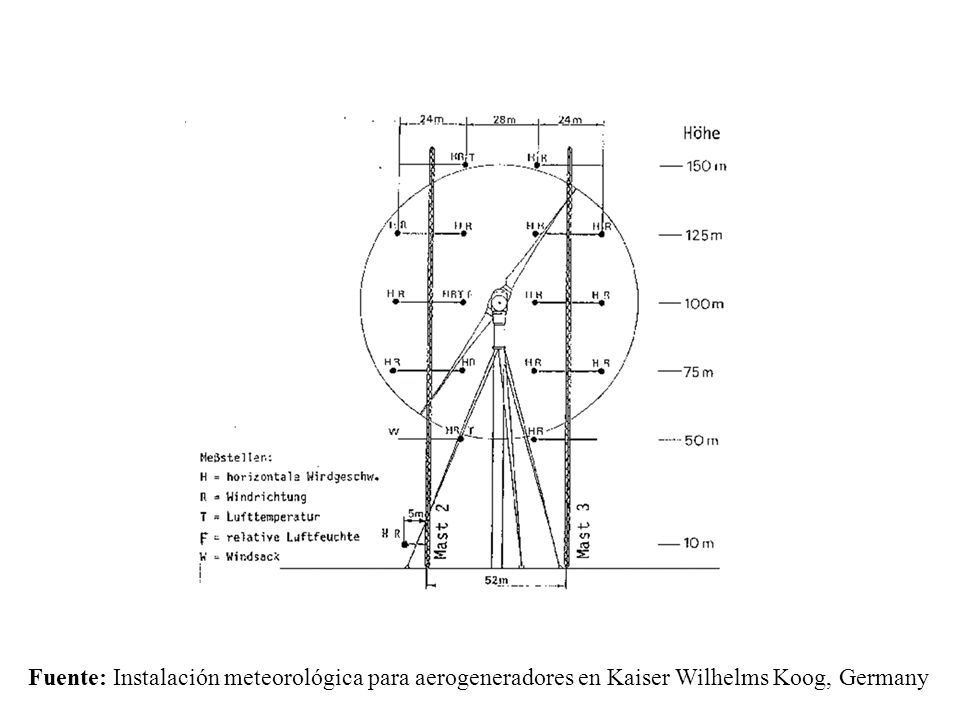

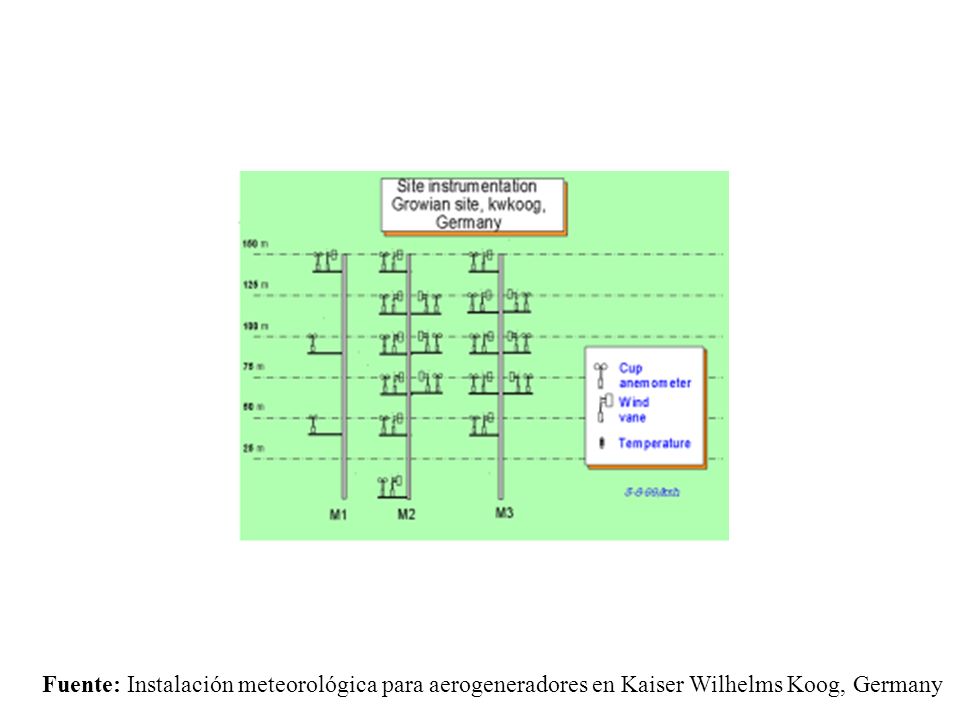

39 Fuente: Instalación meteorológica para aerogeneradores en Kaiser Wilhelms Koog, Germany

40

41

42

43

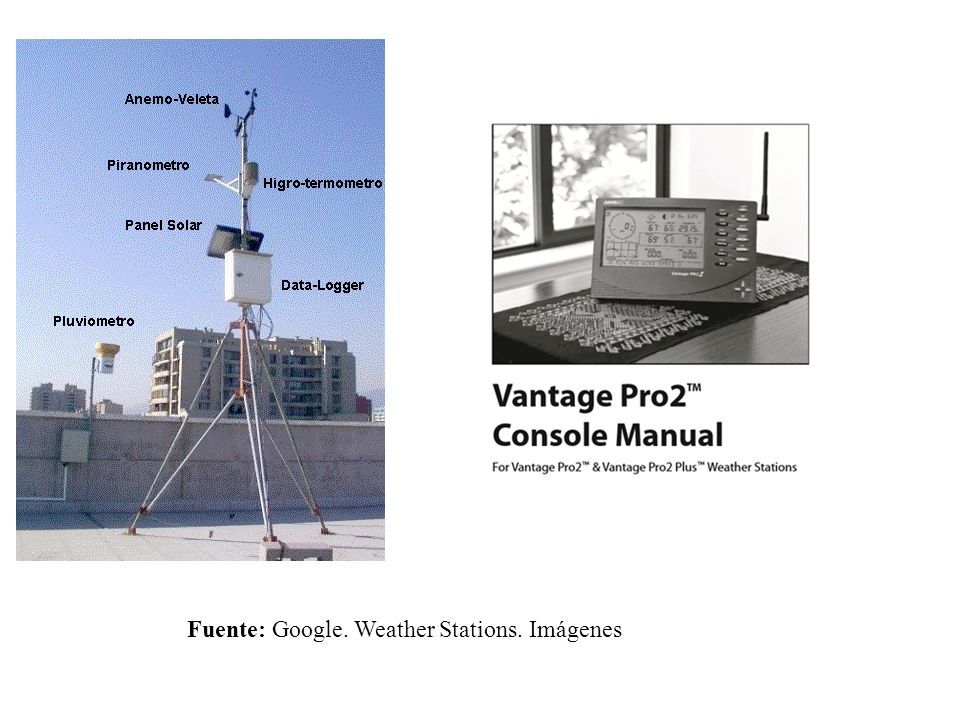

44 Fuente: Google. Weather Stations. Imágenes

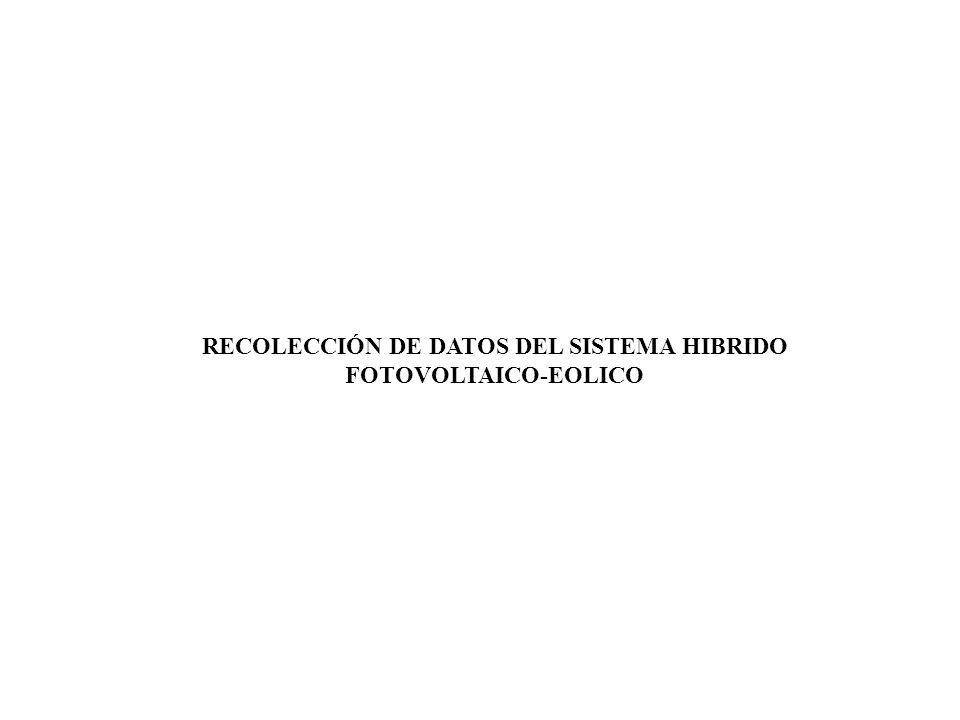

45 RECOLECCIÓN DE DATOS DEL SISTEMA HIBRIDO FOTOVOLTAICO-EOLICO

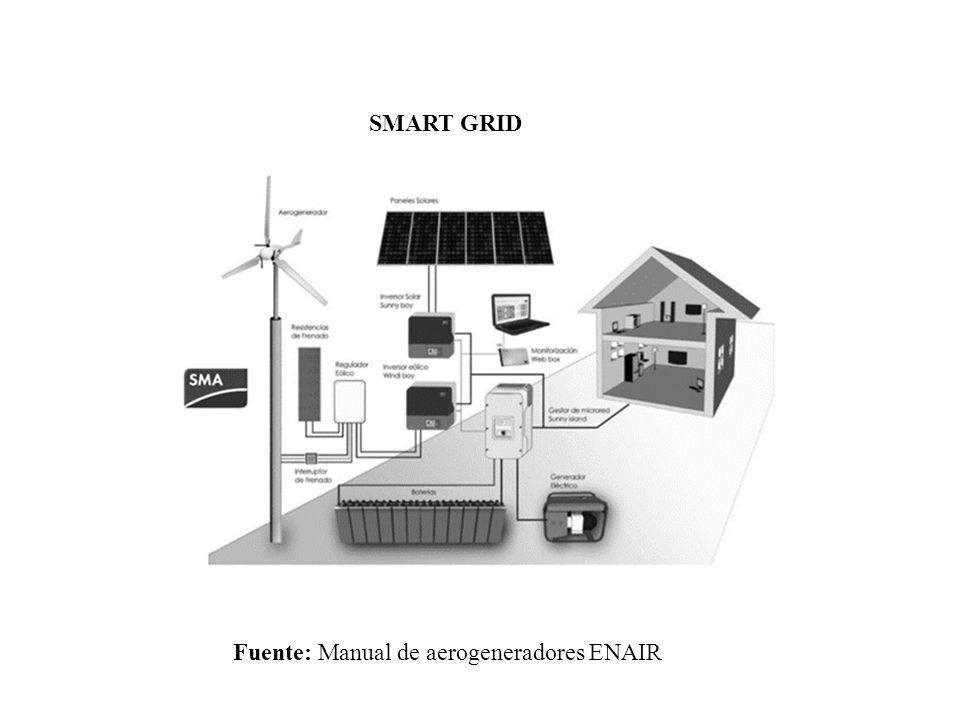

46 Fuente: Manual de aerogeneradores ENAIR SMART GRID

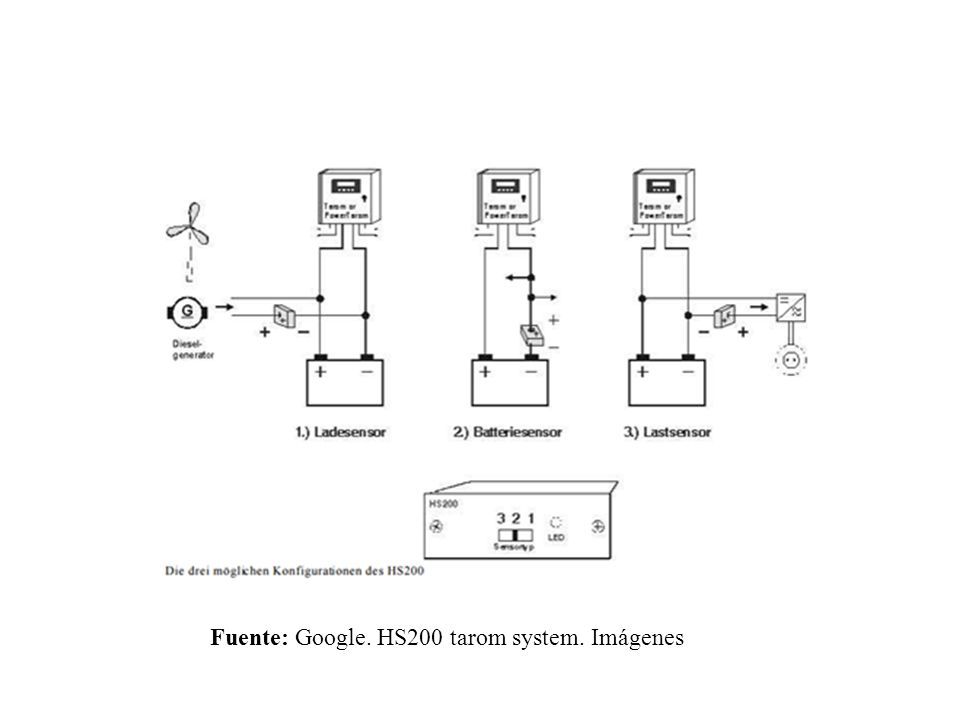

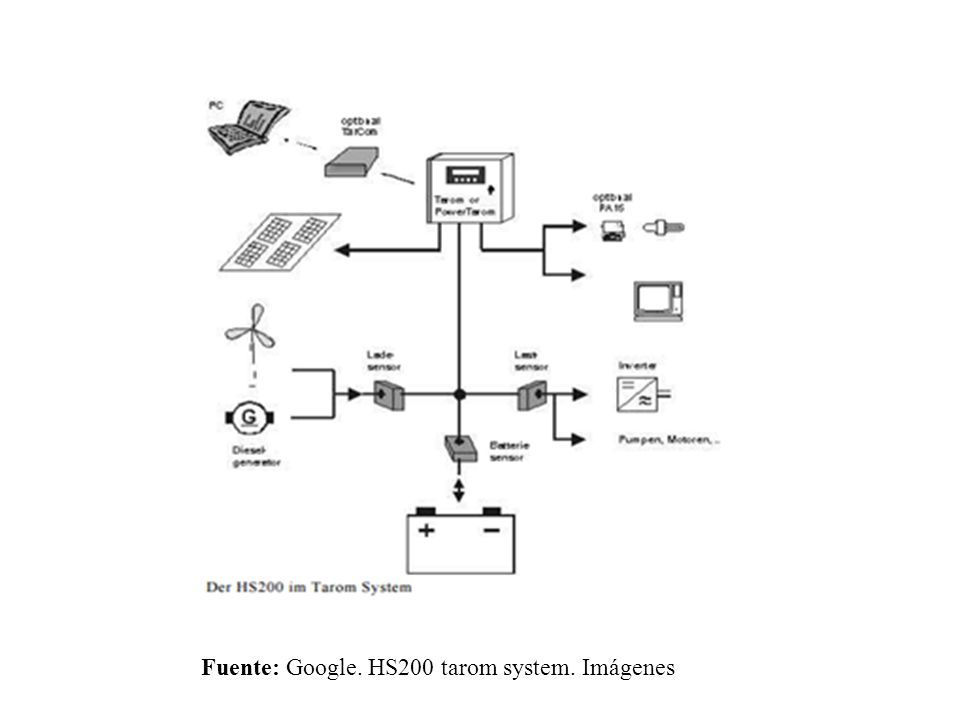

47 Fuente: Google. HS200 tarom system. Imágenes

48

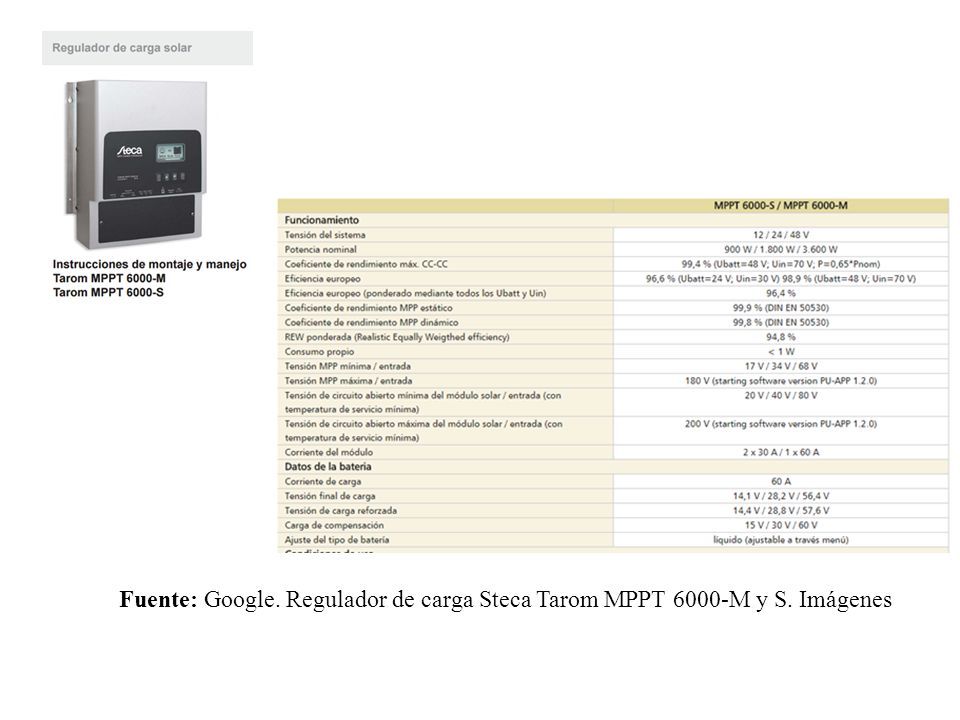

49 Fuente: Google. Regulador de carga Steca Tarom MPPT 6000-M y S. Imágenes

50 Fuente: Google. PA HS200 y PA HS400. Imágenes

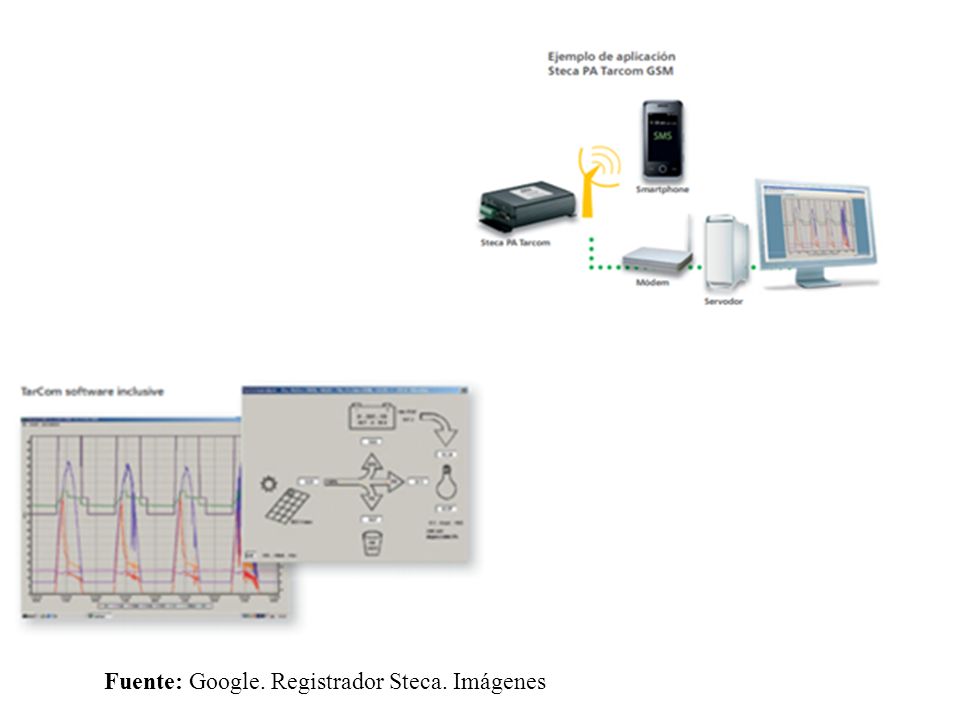

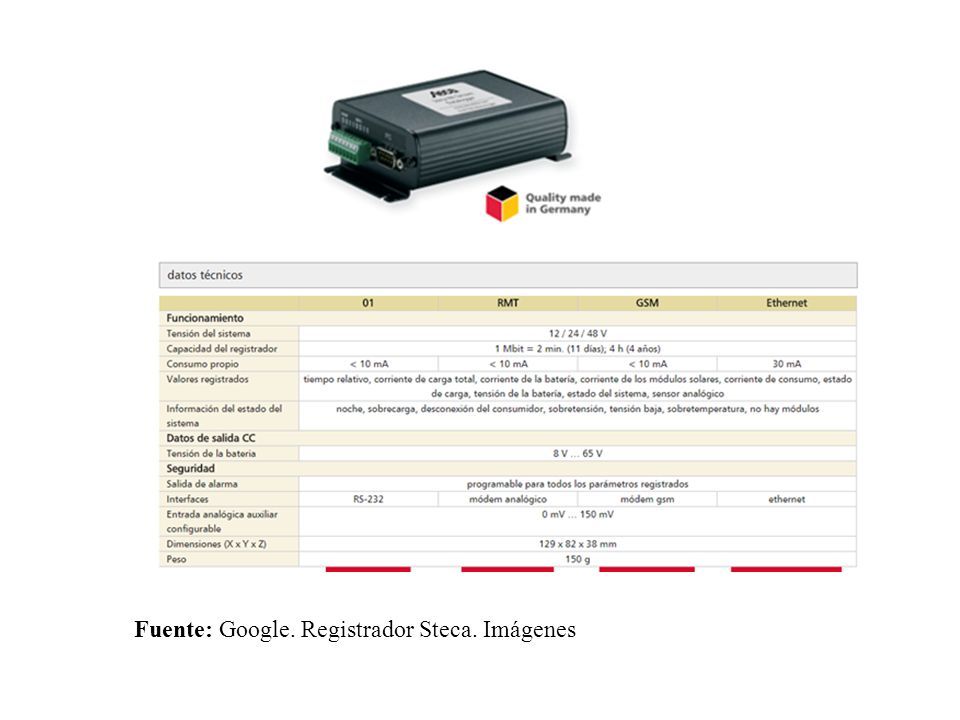

51 Fuente: Google. Registrador Steca. Imágenes

52

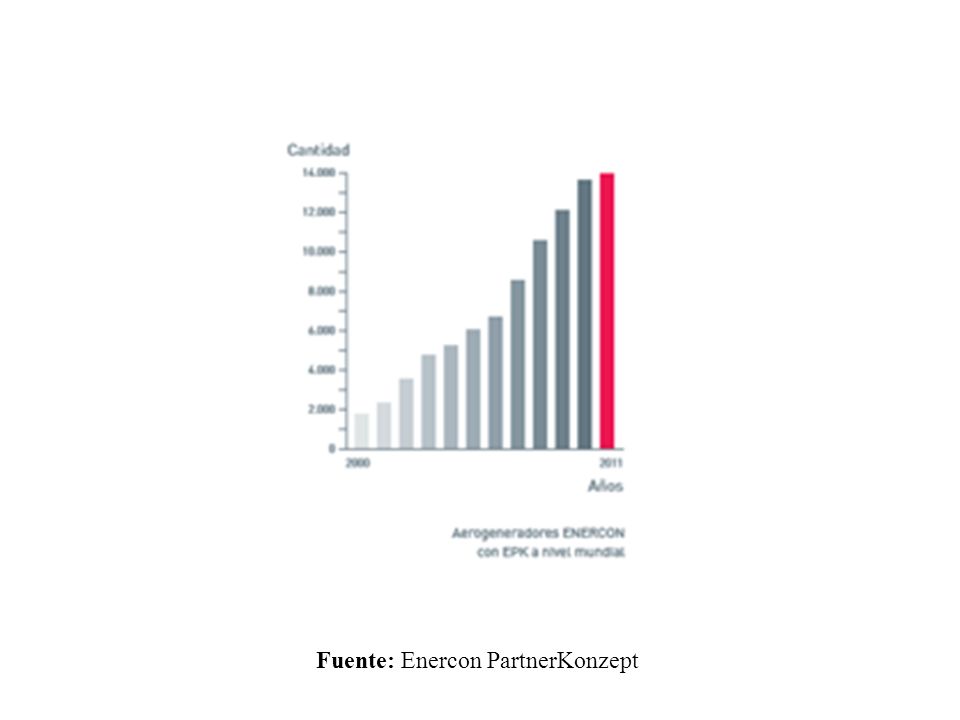

53 Fuente: Enercon PartnerKonzept

54 GRACIAS
