1 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA

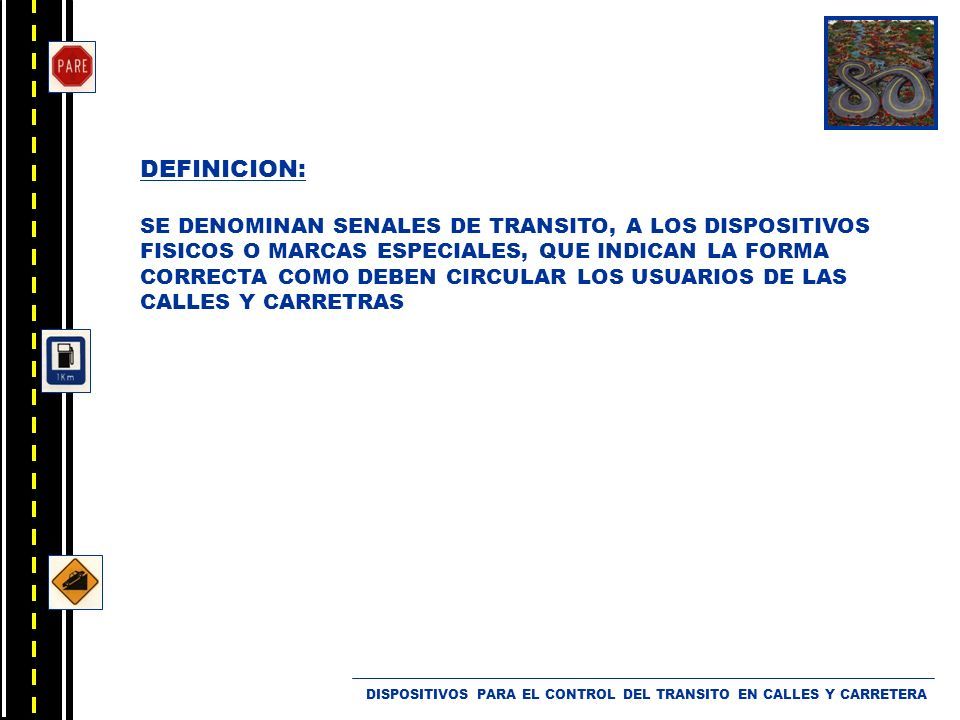

2 DEFINICION: SE DENOMINAN SENALES DE TRANSITO, A LOS DISPOSITIVOS FISICOS O MARCAS ESPECIALES, QUE INDICAN LA FORMA CORRECTA COMO DEBEN CIRCULAR LOS USUARIOS DE LAS CALLES Y CARRETRAS

3 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA FUNCION: ES FUNCION DE LAS SENALES DE TRANSITO INDICAR AL USUARIO DE LAS VIAS LAS PRECAUCIONES QUE DEBEN TENER EN CUENTA, LAS LIMITACIONES QUE GOBIERNAN EL TRAMO DE CIRCULACION Y LAS INFORMACIONES ESTRICTAMENTE NECESARIAS, DADAS LAS CONDICIONES ESPECIFICAS DE LA VIA.

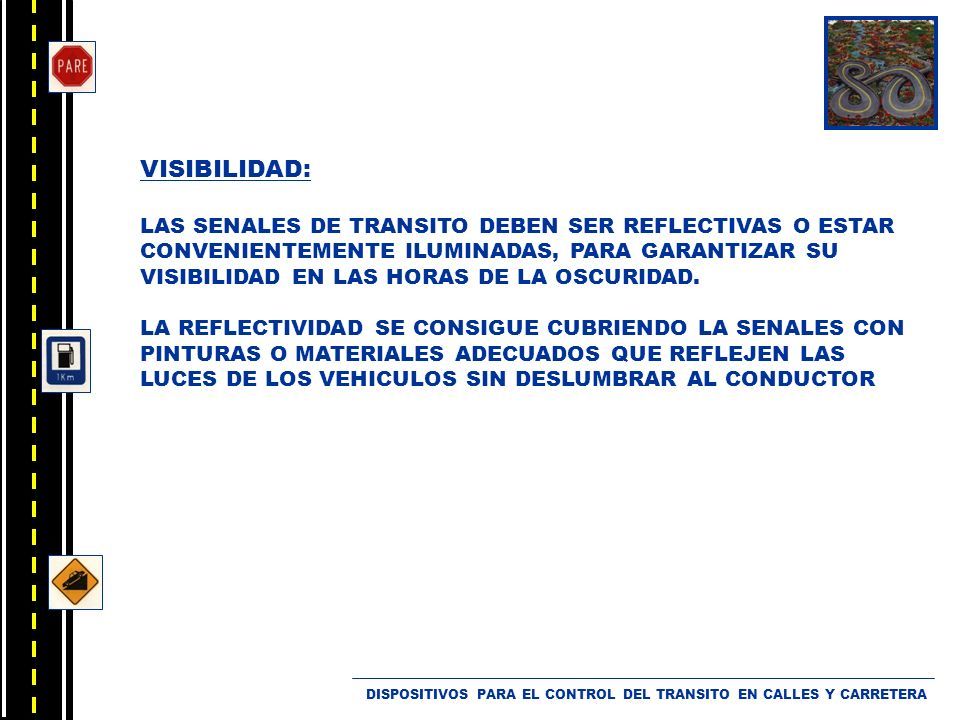

4 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA VISIBILIDAD: LAS SENALES DE TRANSITO DEBEN SER REFLECTIVAS O ESTAR CONVENIENTEMENTE ILUMINADAS, PARA GARANTIZAR SU VISIBILIDAD EN LAS HORAS DE LA OSCURIDAD. LA REFLECTIVIDAD SE CONSIGUE CUBRIENDO LA SENALES CON PINTURAS O MATERIALES ADECUADOS QUE REFLEJEN LAS LUCES DE LOS VEHICULOS SIN DESLUMBRAR AL CONDUCTOR

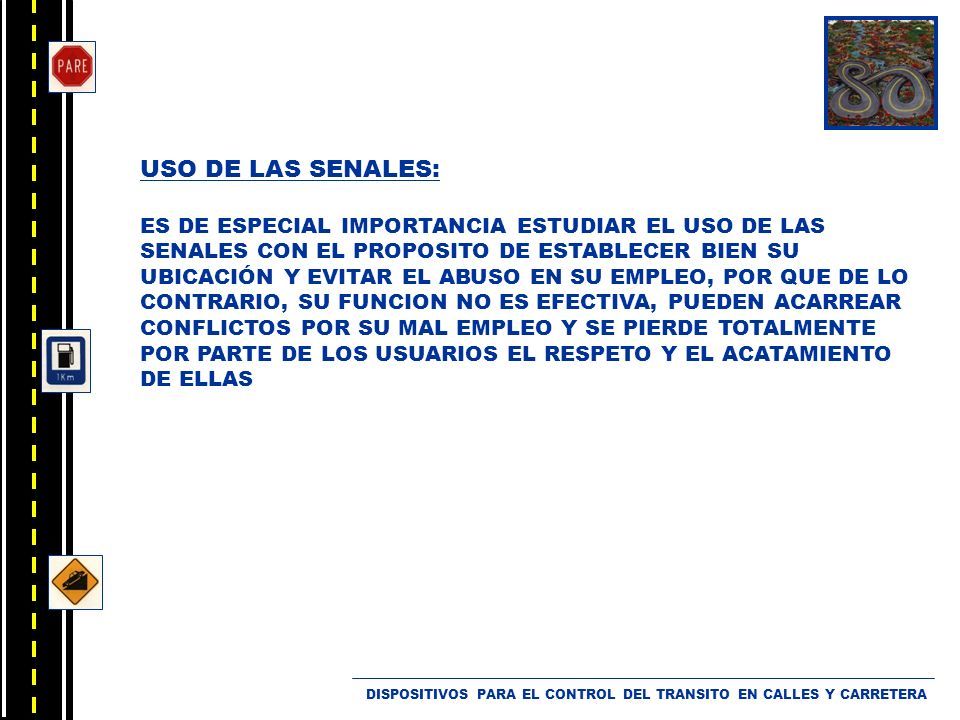

5 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA USO DE LAS SENALES: ES DE ESPECIAL IMPORTANCIA ESTUDIAR EL USO DE LAS SENALES CON EL PROPOSITO DE ESTABLECER BIEN SU UBICACIÓN Y EVITAR EL ABUSO EN SU EMPLEO, POR QUE DE LO CONTRARIO, SU FUNCION NO ES EFECTIVA, PUEDEN ACARREAR CONFLICTOS POR SU MAL EMPLEO Y SE PIERDE TOTALMENTE POR PARTE DE LOS USUARIOS EL RESPETO Y EL ACATAMIENTO DE ELLAS

6 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA CONSERVACION: TODAS LAS SENALES DEBEN PERMANECER EN SU POSICION CORRECTA, SUFICIENTEMENTE LIMPIAS Y LEGIBLES EN TODO TIEMPO. DENTRO DE LOS PROGRAMAS DE CONSERVACION SE DEBEN REEMPLAZAR LAS SENALES DEFECTUOSAS, LAS QUE POR CUALQUIER CAUSA NO PERMANEZCAN EN SU SITIO, Y RETIRAR LAS QUE NO CUMPLAN UNA FUNCION ESPECIFICA.

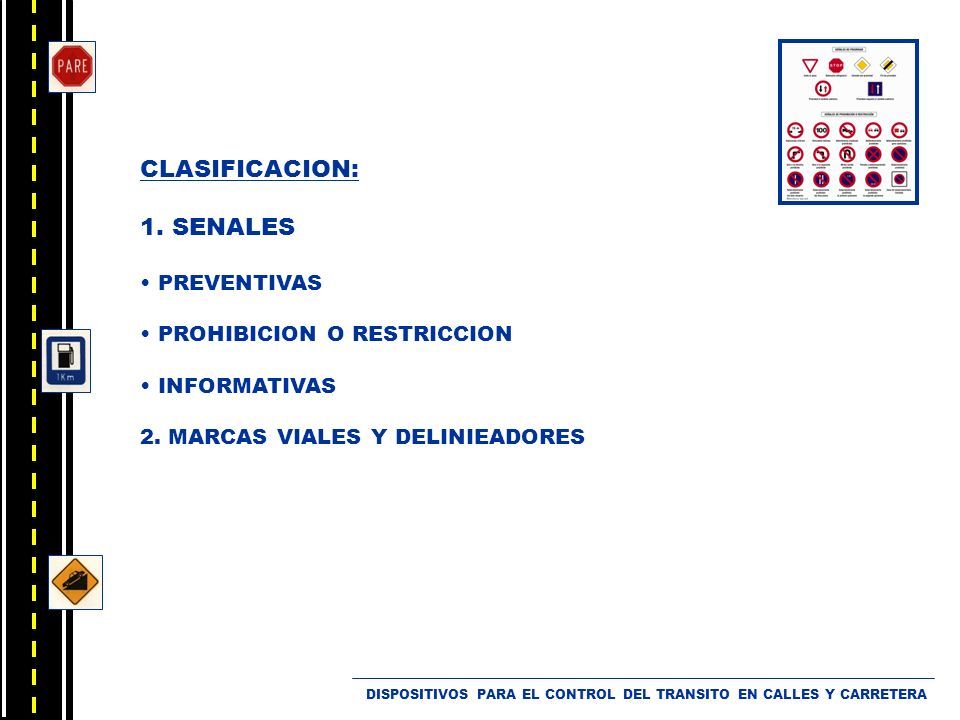

7 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA CLASIFICACION: 1. SENALES PREVENTIVAS PROHIBICION O RESTRICCION INFORMATIVAS 2. MARCAS VIALES Y DELINIEADORES

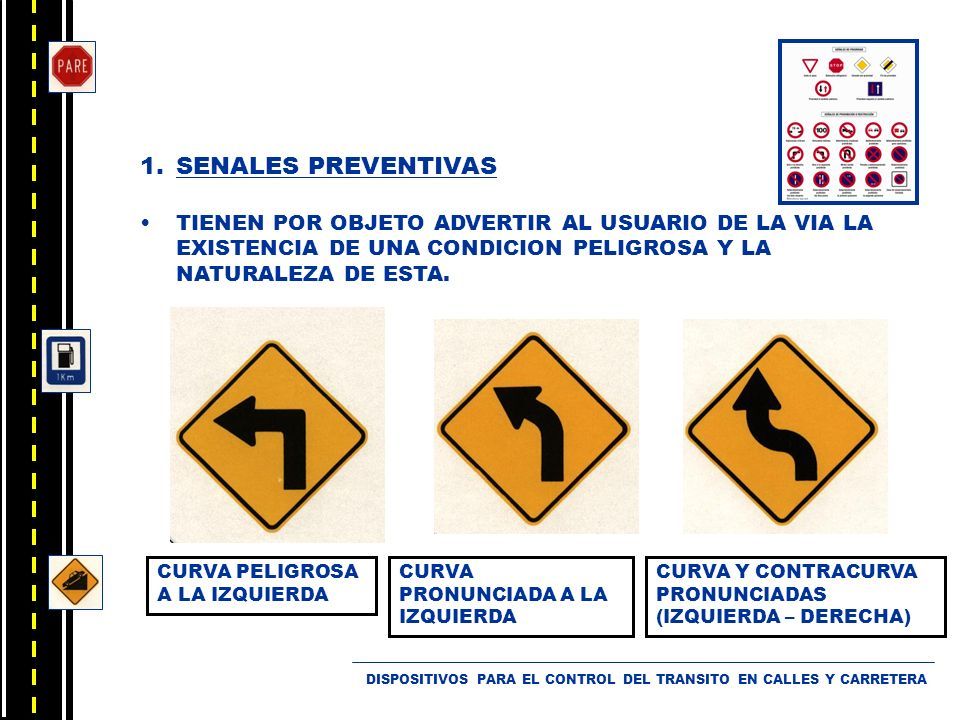

8 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 1.SENALES PREVENTIVAS TIENEN POR OBJETO ADVERTIR AL USUARIO DE LA VIA LA EXISTENCIA DE UNA CONDICION PELIGROSA Y LA NATURALEZA DE ESTA. CURVA PELIGROSA A LA IZQUIERDA CURVA PRONUNCIADA A LA IZQUIERDA CURVA Y CONTRACURVA PRONUNCIADAS (IZQUIERDA – DERECHA)

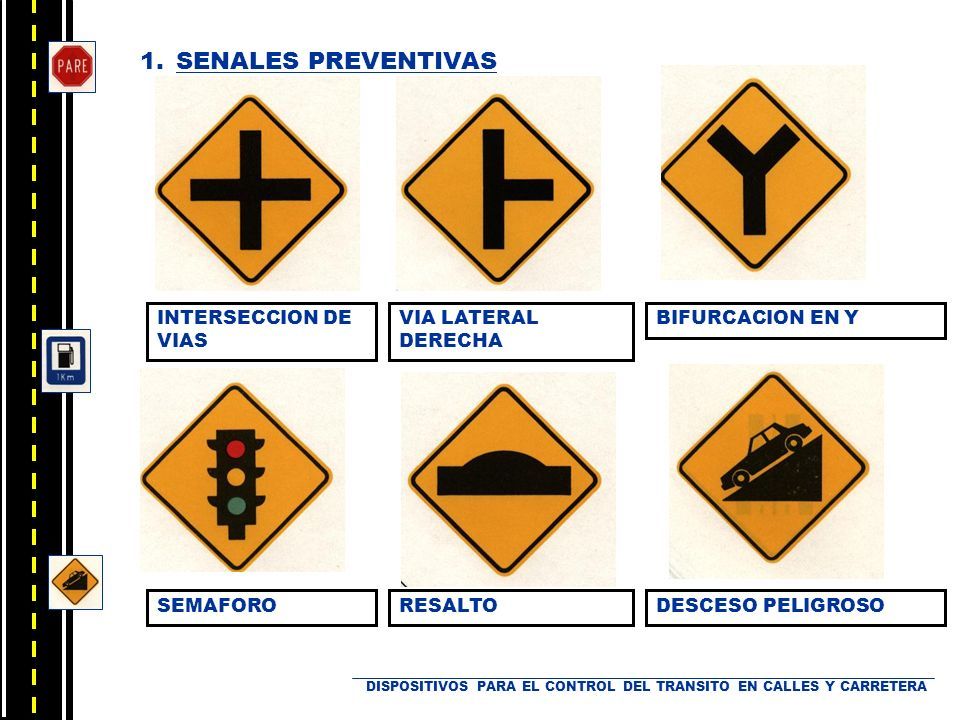

9 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 1.SENALES PREVENTIVAS INTERSECCION DE VIAS VIA LATERAL DERECHA BIFURCACION EN Y SEMAFORORESALTODESCESO PELIGROSO

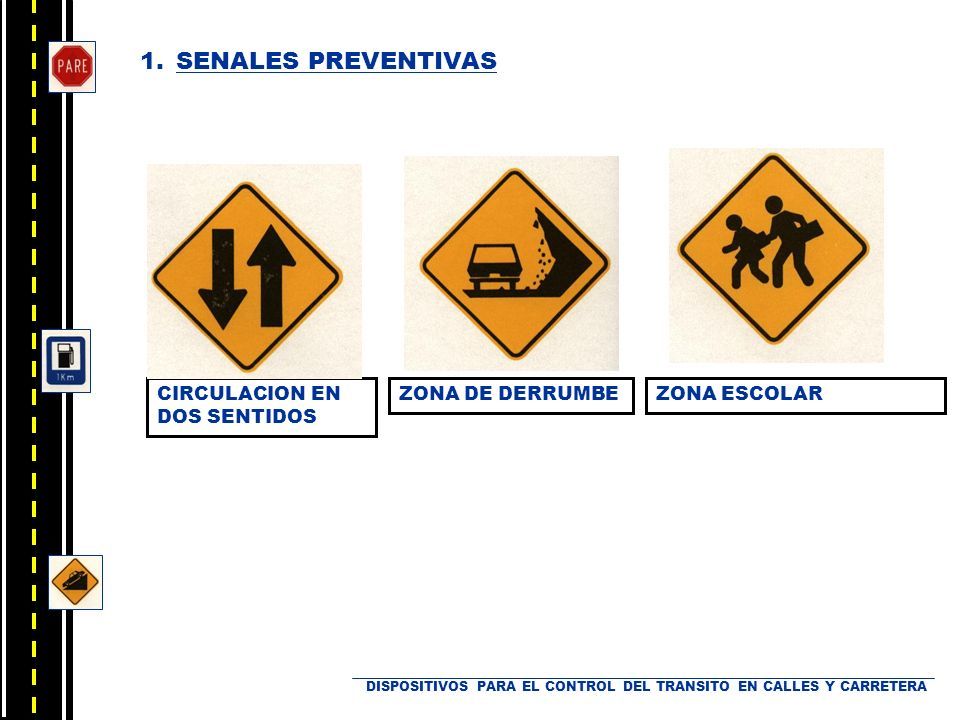

10 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 1.SENALES PREVENTIVAS CIRCULACION EN DOS SENTIDOS ZONA DE DERRUMBEZONA ESCOLAR

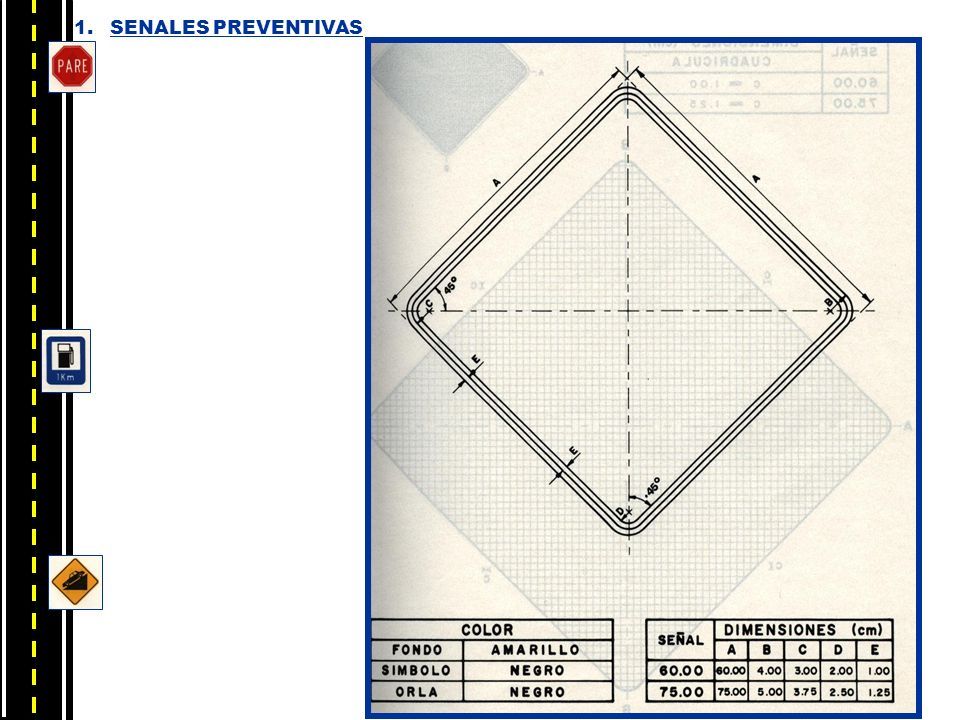

11 1.SENALES PREVENTIVAS

12 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 2. SENALES DE PROHIBICION O RESTRICCION GIRO A LA IZQUIERDA SOLAMENTE DOBLE VIA CONSERVE SU DERECHA PROHIBIDO ADELANTAR TIENEN POR OBJETO INDICAR A LOS USUARIOS DE LA VIA LAS LIMITACIONES, PROHIBICIONES O RESTRICCIONES SOBRE SU USO

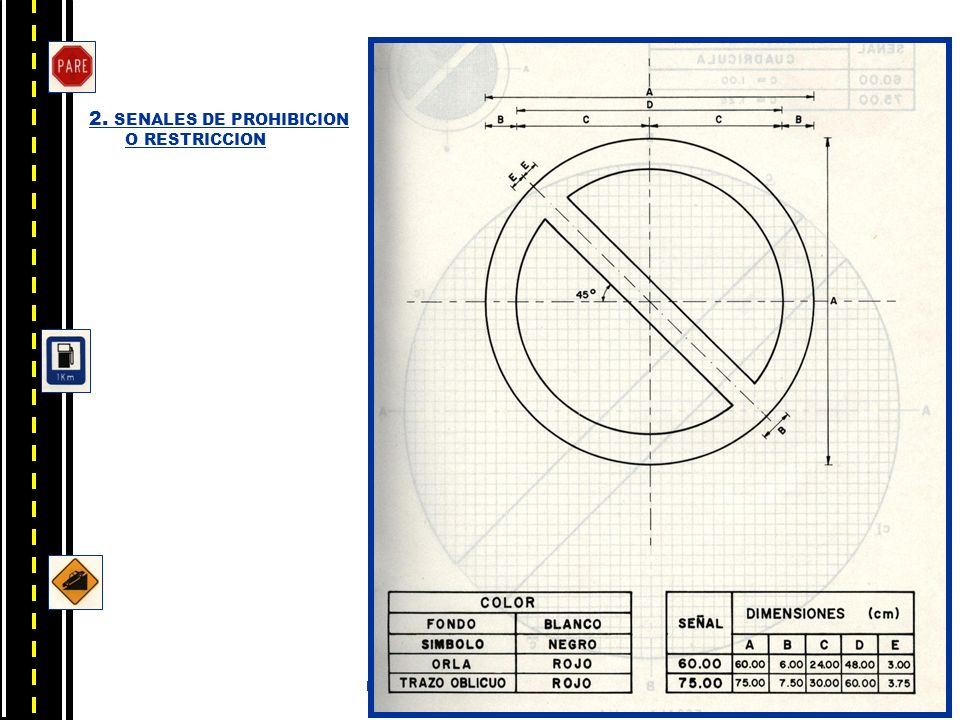

13 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 2. SENALES DE PROHIBICION O RESTRICCION

14 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 3. SENALES DE INFORMACION O INFORMATIVAS TIENEN POR OBJETO GUIAR AL USUARIO DE LA VIA, DANDOLE LA INFORMACION NECESARIA EN CUANTO SE REFIERE A LA IDENTIFICACION DE LOCALIDADES, DESTINOS, DIRECCIONES, SITIOS DE INTERES ESPECIAL, INTERSECCIONES, DISTANCIAS DE RECORRIDO, PRESTACION DE SERVICIOS PERSONALES O AUTOMOTORES, ETC. CLASIFICACION: SENALES DE DESTINO SENALES PREVIAS SENALES CONFIRMATIVAS SENALES DE RUTA POSTE DE KILOMETRAJE SENALES DE INFORMACION GENERAL

15 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 3. SENALES DE INFORMACION O INFORMATIVAS

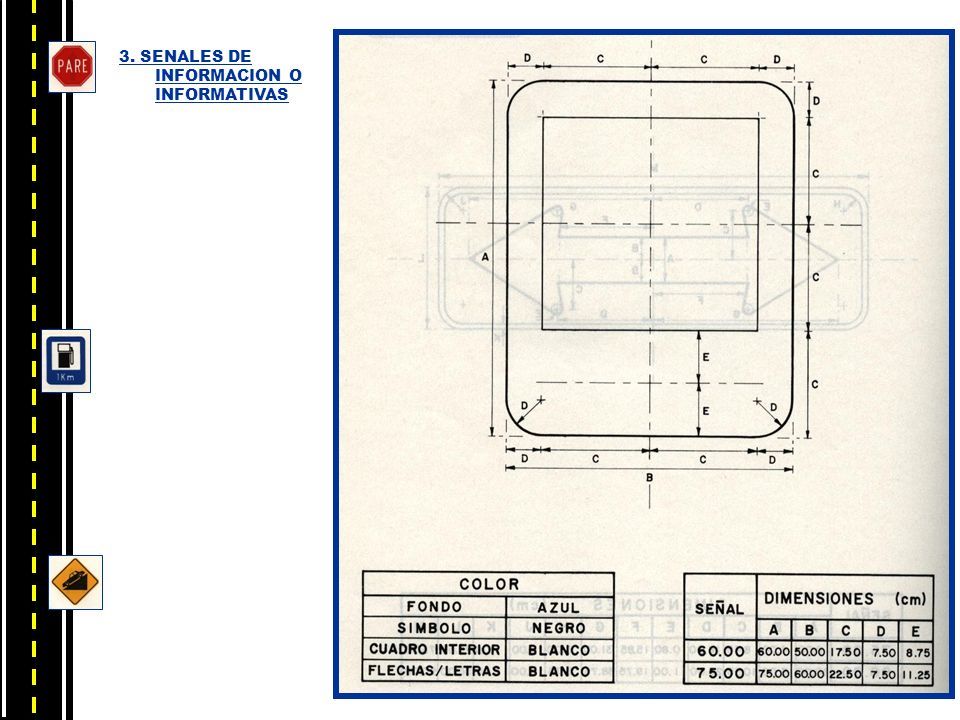

16 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA 3. SENALES DE INFORMACION O INFORMATIVAS

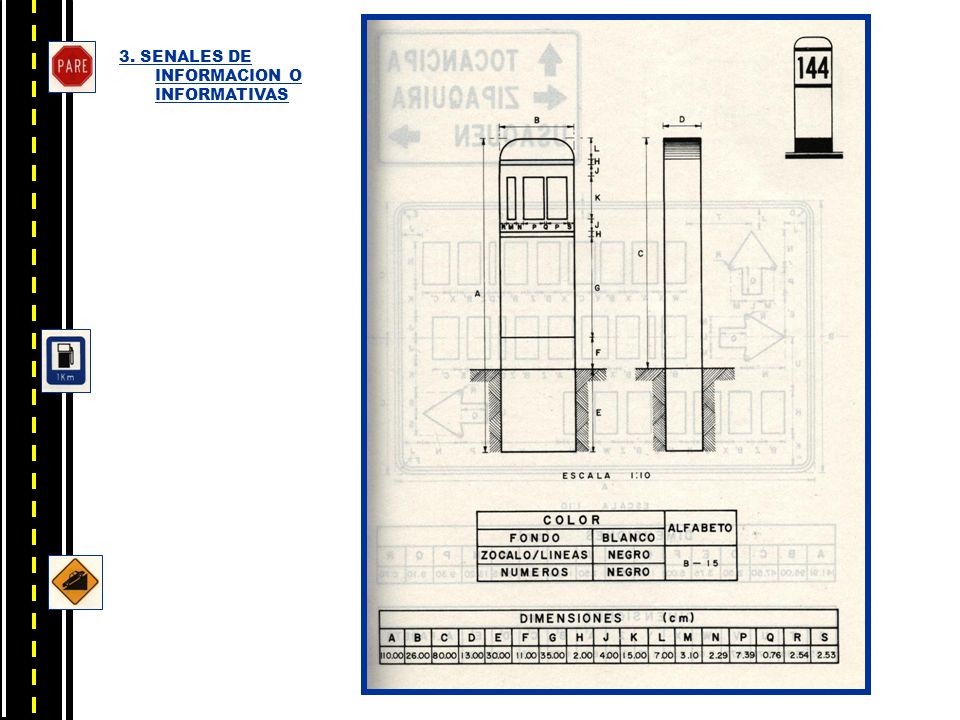

17

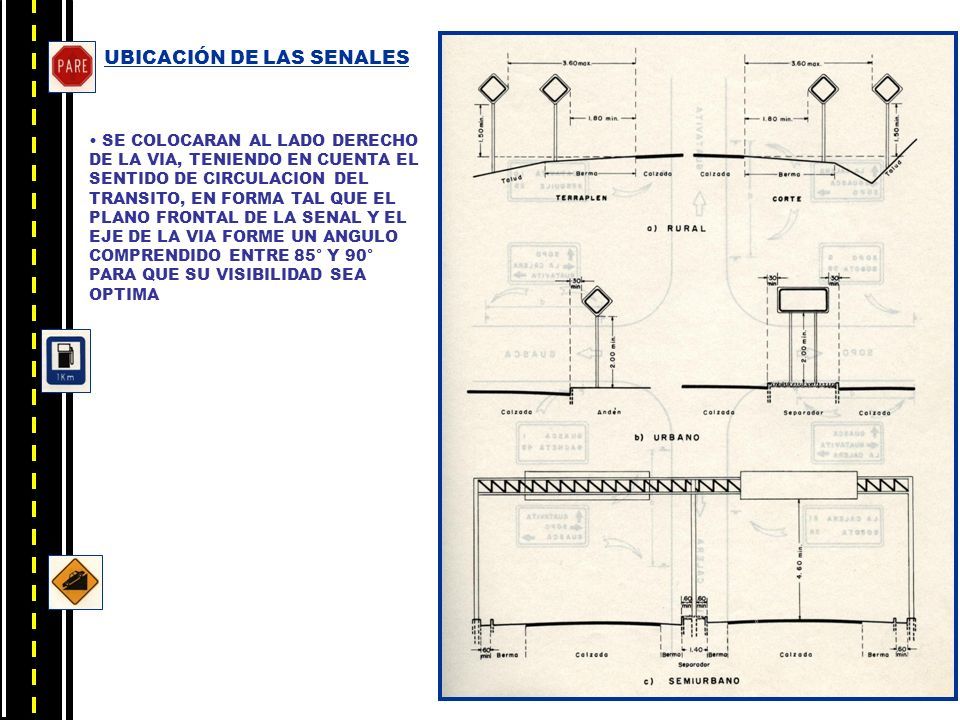

18 UBICACIÓN DE LAS SENALES SE COLOCARAN AL LADO DERECHO DE LA VIA, TENIENDO EN CUENTA EL SENTIDO DE CIRCULACION DEL TRANSITO, EN FORMA TAL QUE EL PLANO FRONTAL DE LA SENAL Y EL EJE DE LA VIA FORME UN ANGULO COMPRENDIDO ENTRE 85° Y 90° PARA QUE SU VISIBILIDAD SEA OPTIMA

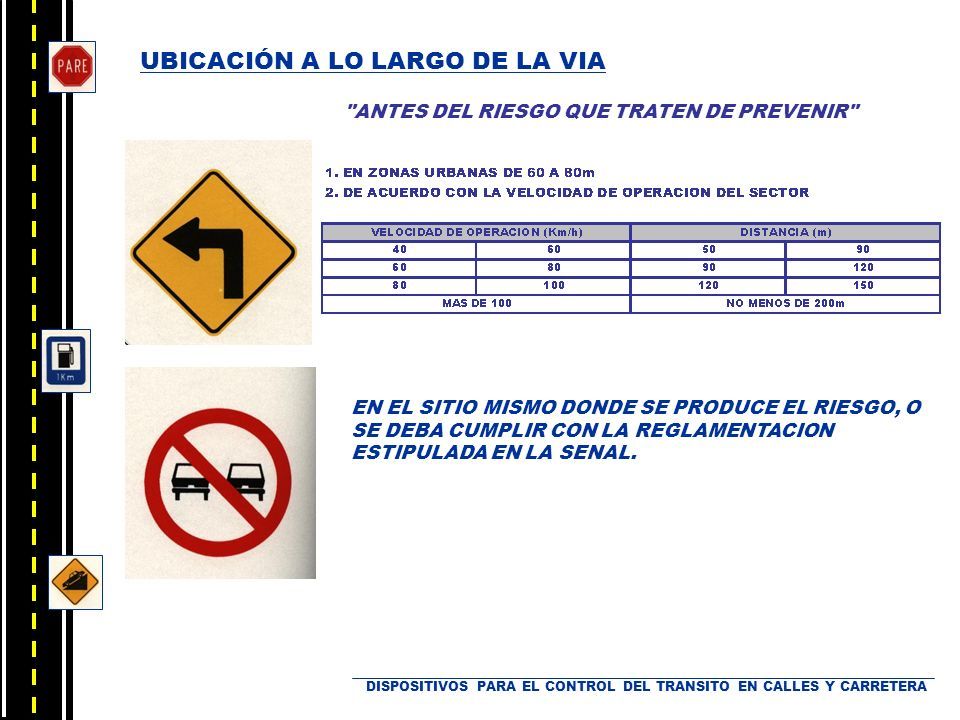

19 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA UBICACIÓN A LO LARGO DE LA VIA "ANTES DEL RIESGO QUE TRATEN DE PREVENIR" EN EL SITIO MISMO DONDE SE PRODUCE EL RIESGO, O SE DEBA CUMPLIR CON LA REGLAMENTACION ESTIPULADA EN LA SENAL.

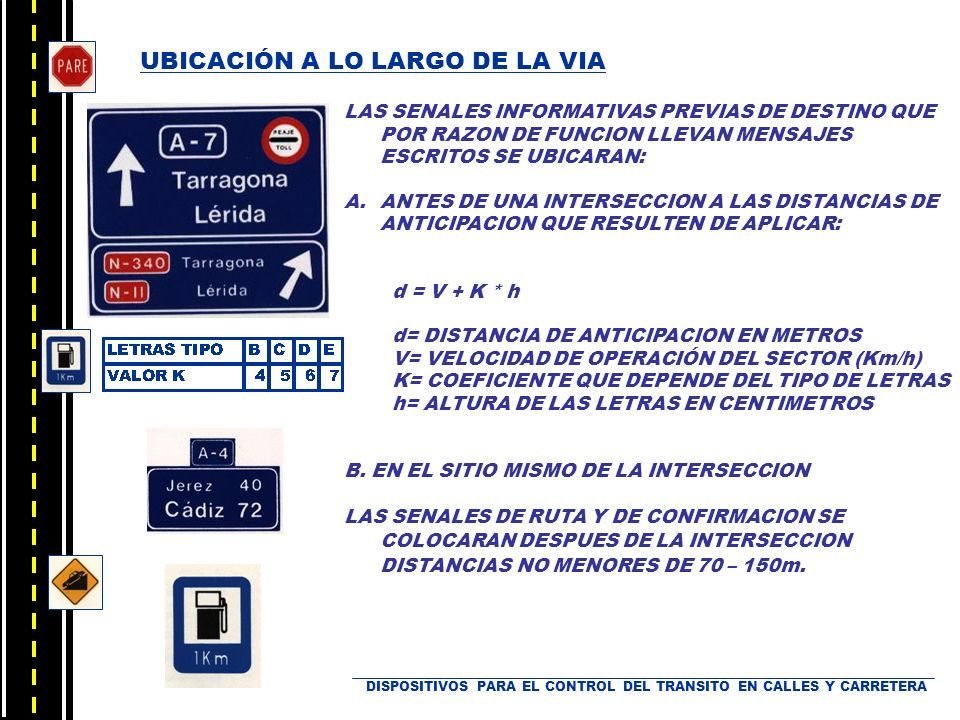

20 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA UBICACIÓN A LO LARGO DE LA VIA LAS SENALES INFORMATIVAS PREVIAS DE DESTINO QUE POR RAZON DE FUNCION LLEVAN MENSAJES ESCRITOS SE UBICARAN: A.ANTES DE UNA INTERSECCION A LAS DISTANCIAS DE ANTICIPACION QUE RESULTEN DE APLICAR: d = V + K * h d= DISTANCIA DE ANTICIPACION EN METROS V= VELOCIDAD DE OPERACIÓN DEL SECTOR (Km/h) K= COEFICIENTE QUE DEPENDE DEL TIPO DE LETRAS h= ALTURA DE LAS LETRAS EN CENTIMETROS B. EN EL SITIO MISMO DE LA INTERSECCION LAS SENALES DE RUTA Y DE CONFIRMACION SE COLOCARAN DESPUES DE LA INTERSECCION DISTANCIAS NO MENORES DE 70 – 150m.

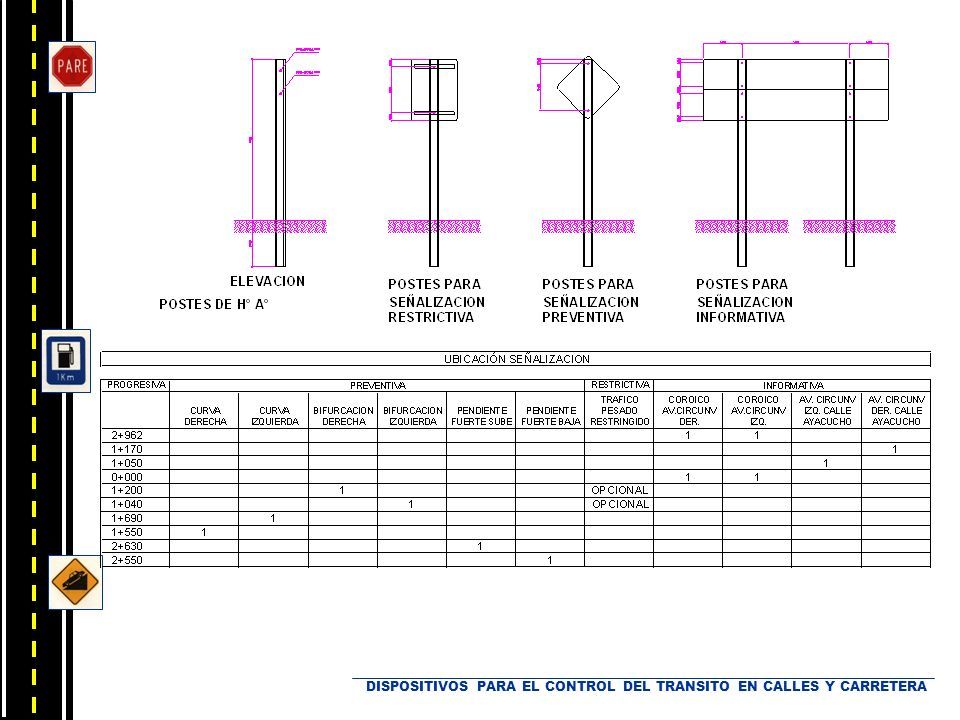

21 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA

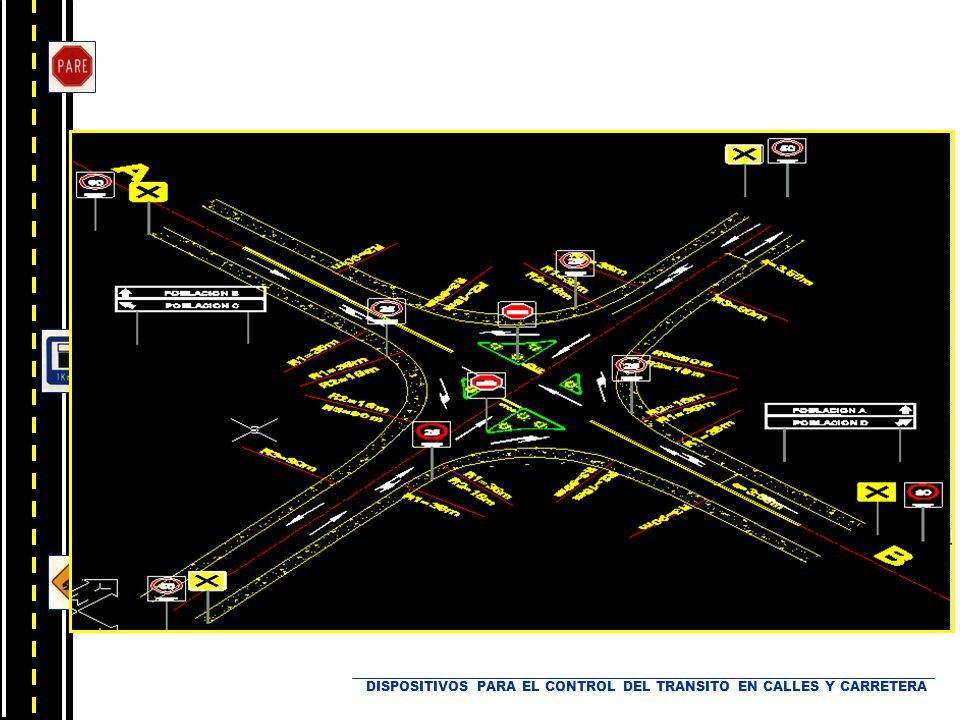

22

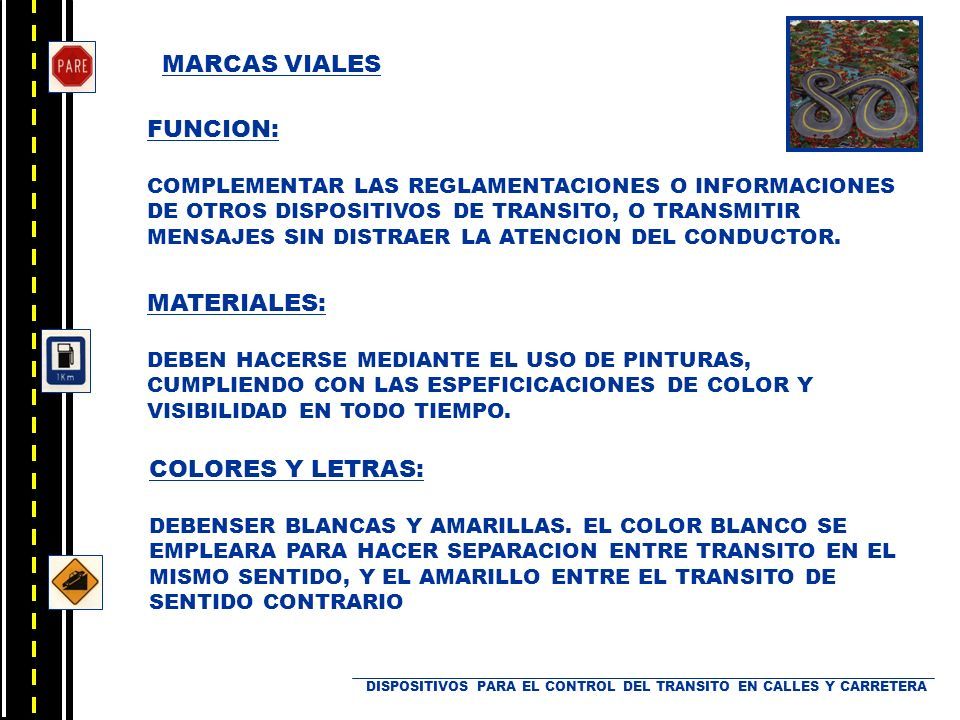

23 MARCAS VIALES FUNCION: COMPLEMENTAR LAS REGLAMENTACIONES O INFORMACIONES DE OTROS DISPOSITIVOS DE TRANSITO, O TRANSMITIR MENSAJES SIN DISTRAER LA ATENCION DEL CONDUCTOR. MATERIALES: DEBEN HACERSE MEDIANTE EL USO DE PINTURAS, CUMPLIENDO CON LAS ESPEFICICACIONES DE COLOR Y VISIBILIDAD EN TODO TIEMPO. COLORES Y LETRAS: DEBENSER BLANCAS Y AMARILLAS. EL COLOR BLANCO SE EMPLEARA PARA HACER SEPARACION ENTRE TRANSITO EN EL MISMO SENTIDO, Y EL AMARILLO ENTRE EL TRANSITO DE SENTIDO CONTRARIO

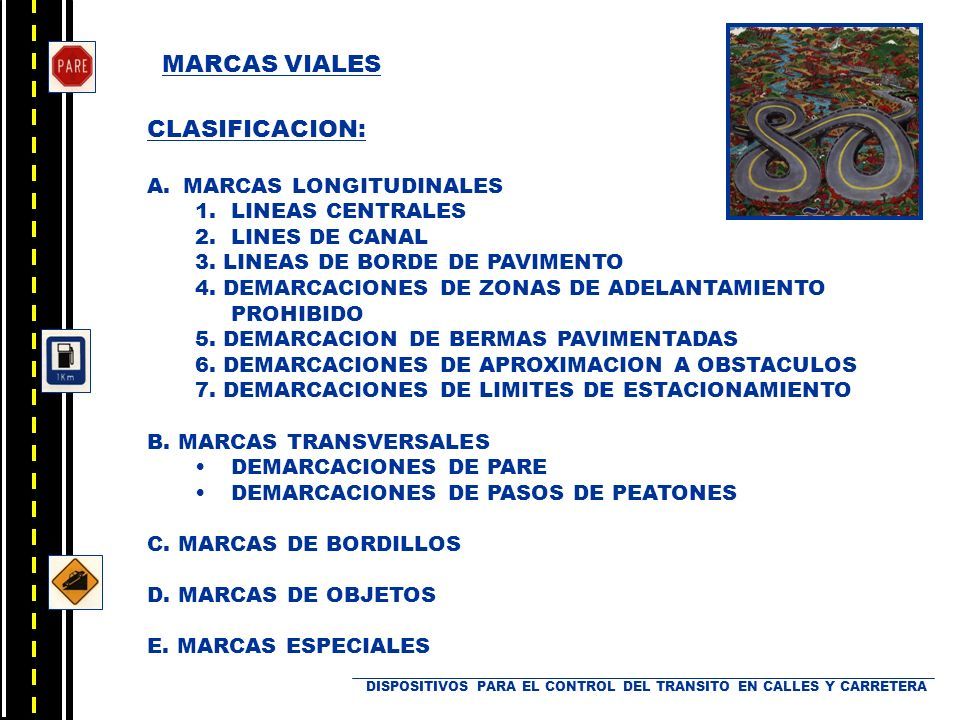

24 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA MARCAS VIALES CLASIFICACION: A.MARCAS LONGITUDINALES 1.LINEAS CENTRALES 2.LINES DE CANAL 3. LINEAS DE BORDE DE PAVIMENTO 4. DEMARCACIONES DE ZONAS DE ADELANTAMIENTO PROHIBIDO 5. DEMARCACION DE BERMAS PAVIMENTADAS 6. DEMARCACIONES DE APROXIMACION A OBSTACULOS 7. DEMARCACIONES DE LIMITES DE ESTACIONAMIENTO B. MARCAS TRANSVERSALES DEMARCACIONES DE PARE DEMARCACIONES DE PASOS DE PEATONES C. MARCAS DE BORDILLOS D. MARCAS DE OBJETOS E. MARCAS ESPECIALES

25 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA LINEAS CENTRALES DE BORDE DE PAVIMENTO

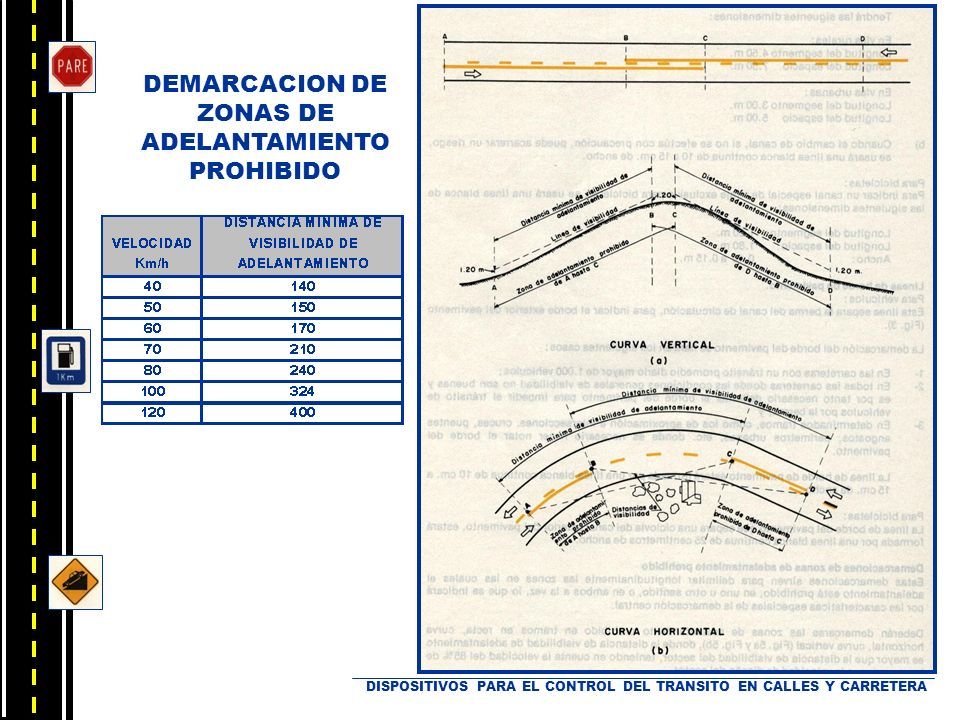

26 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA DEMARCACION DE ZONAS DE ADELANTAMIENTO PROHIBIDO

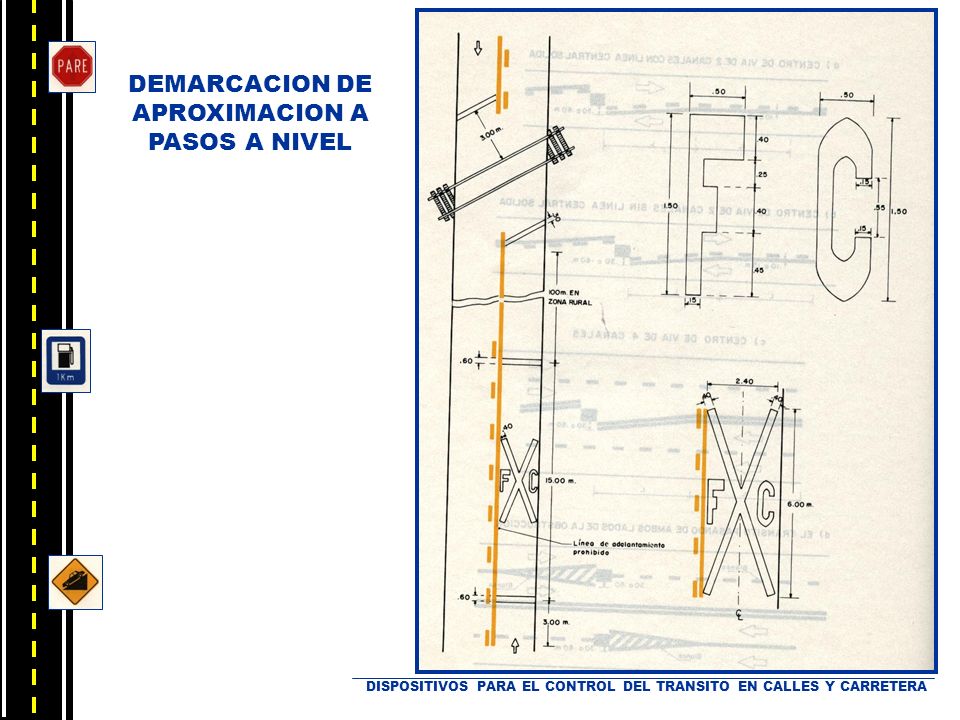

27 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA DEMARCACION DE APROXIMACION A PASOS A NIVEL

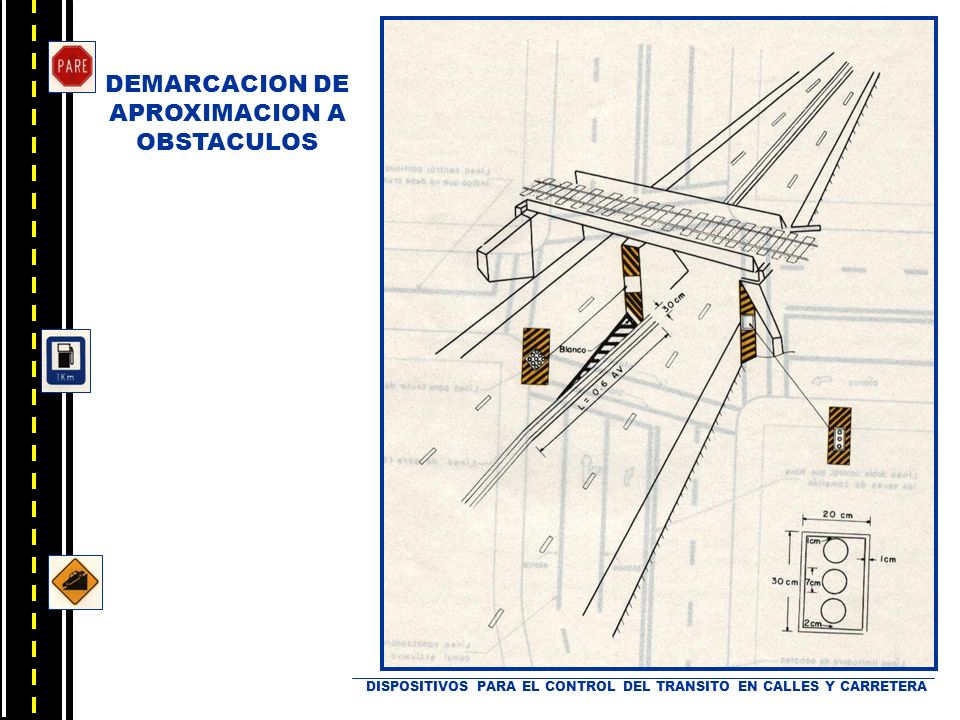

28 DISPOSITIVOS PARA EL CONTROL DEL TRANSITO EN CALLES Y CARRETERA DEMARCACION DE APROXIMACION A OBSTACULOS

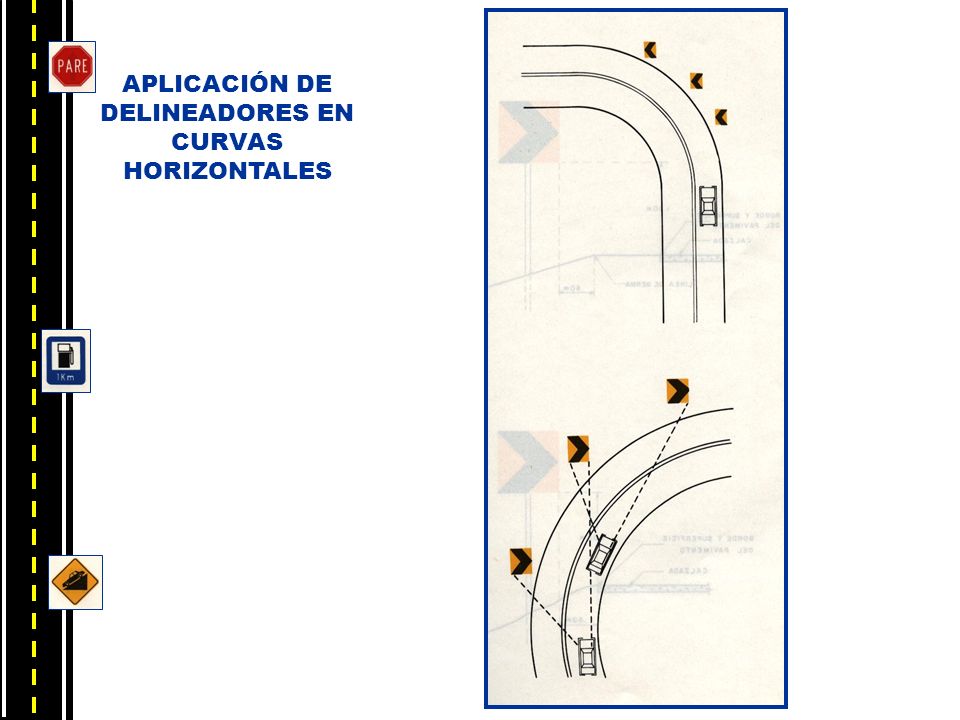

29 APLICACIÓN DE DELINEADORES EN CURVAS HORIZONTALES

30
