MICROMASTER MM420/MM440 Instalación tras un periodo de almacenamiento.

Presentación del tema: "MICROMASTER MM420/MM440 Instalación tras un periodo de almacenamiento."— Transcripción de la presentación:

1

2 MICROMASTER MM420/MM440

3

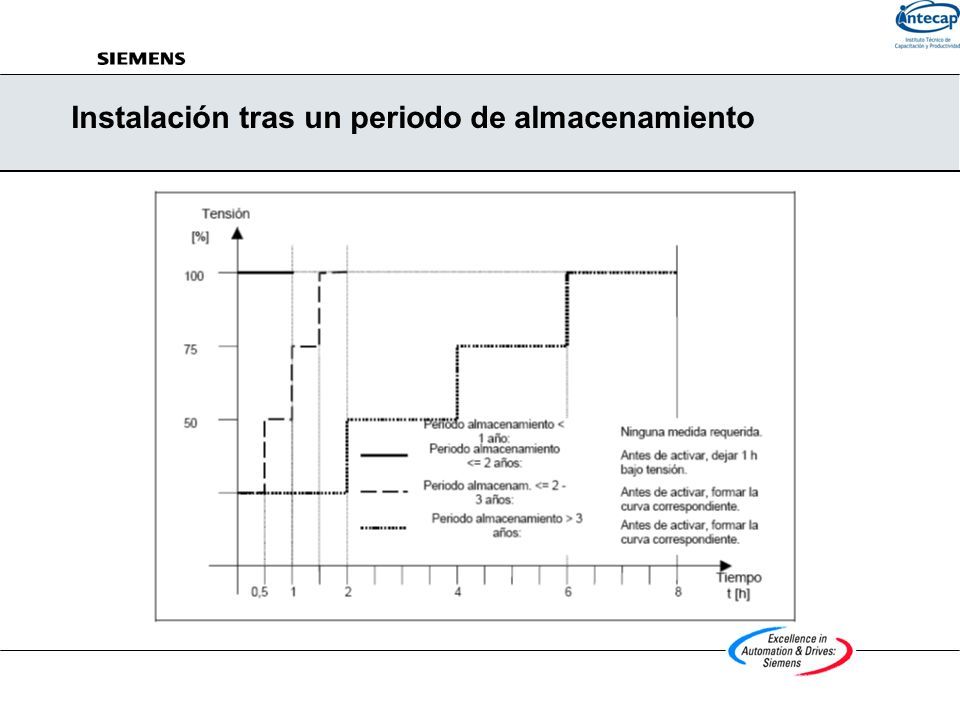

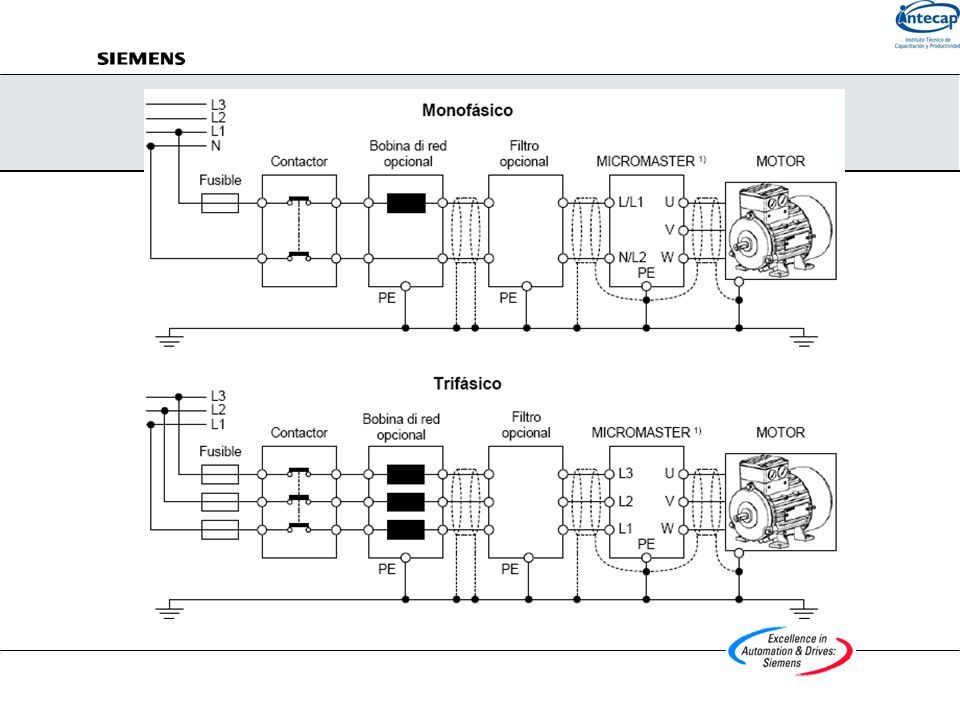

4 Instalación tras un periodo de almacenamiento

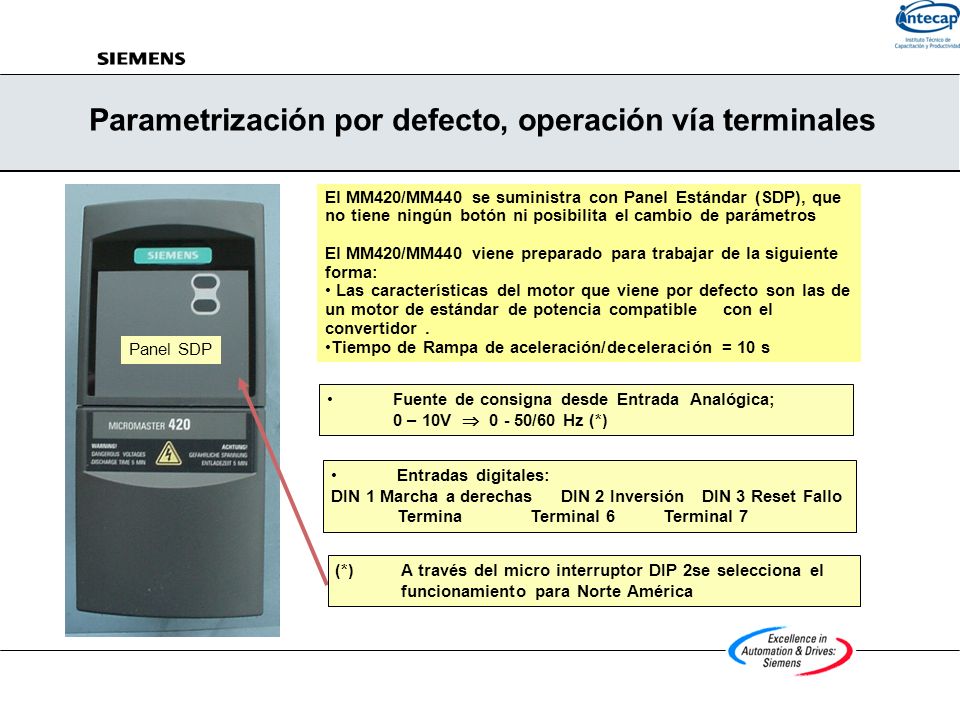

5 El MM420/MM440 se suministra con Panel Estándar (SDP), que no tiene ningún botón ni posibilita el cambio de parámetros El MM420/MM440 viene preparado para trabajar de la siguiente forma: Las características del motor que viene por defecto son las de un motor de estándar de potencia compatible con el convertidor. Tiempo de Rampa de aceleración/deceleración = 10 s (*)A través del micro interruptor DIP 2se selecciona el funcionamiento para Norte América Entradas digitales: DIN 1 Marcha a derechas DIN 2 Inversión DIN 3 Reset Fallo TerminaTerminal 6Terminal 7 Fuente de consigna desde Entrada Analógica; 0 – 10V  0 - 50/60 Hz (*) Panel SDP Parametrización por defecto, operación vía terminales

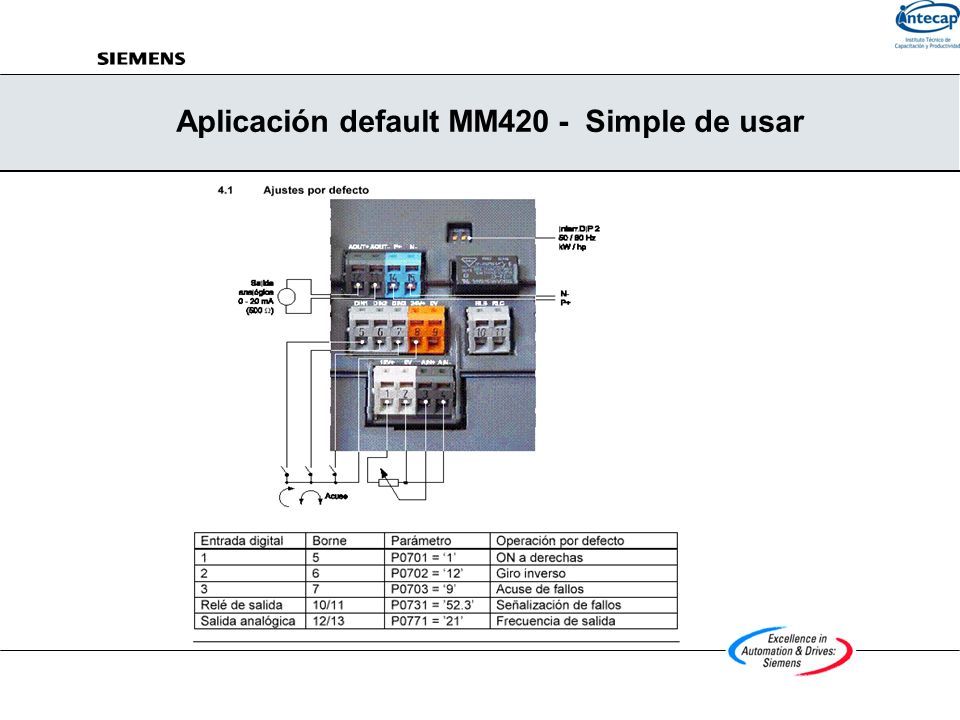

6 Aplicación default MM420 - Simple de usar

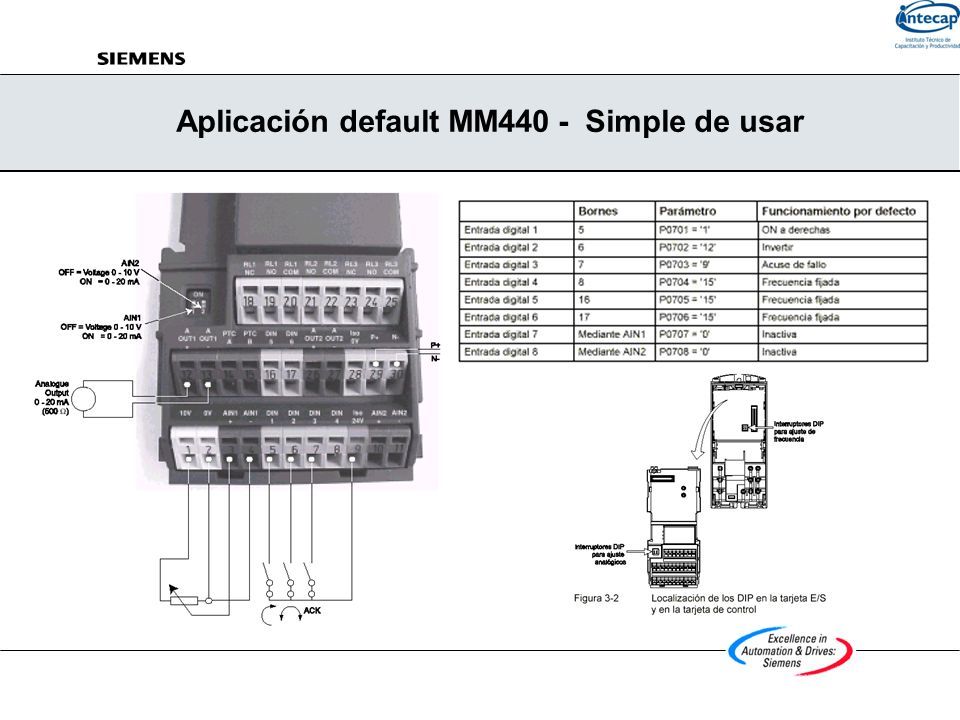

7 Aplicación default MM440 - Simple de usar

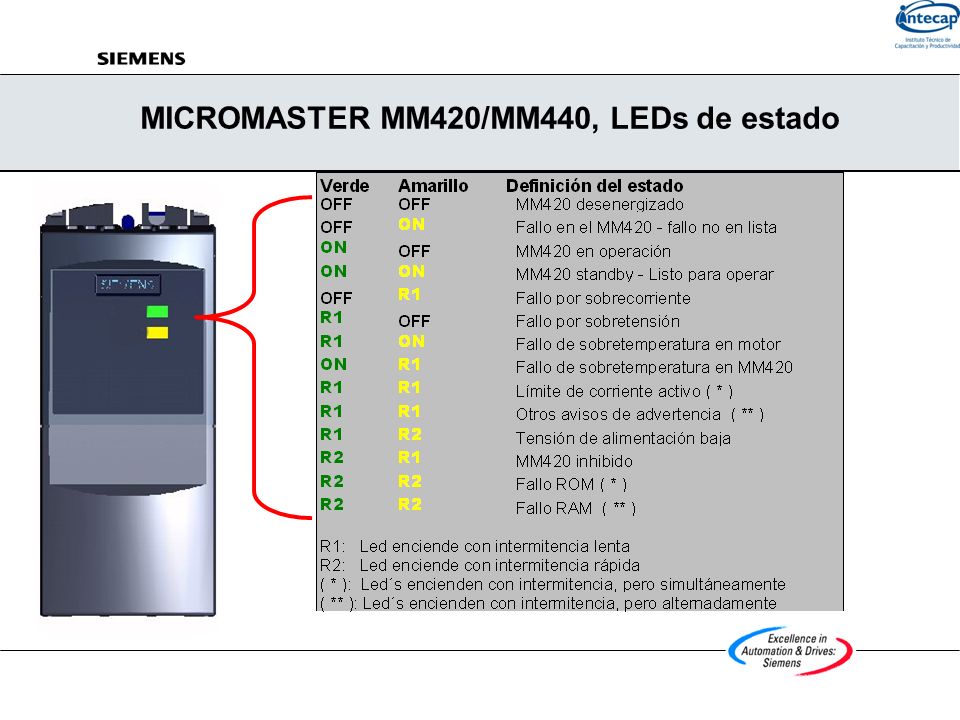

8 MICROMASTER MM420/MM440, LEDs de estado

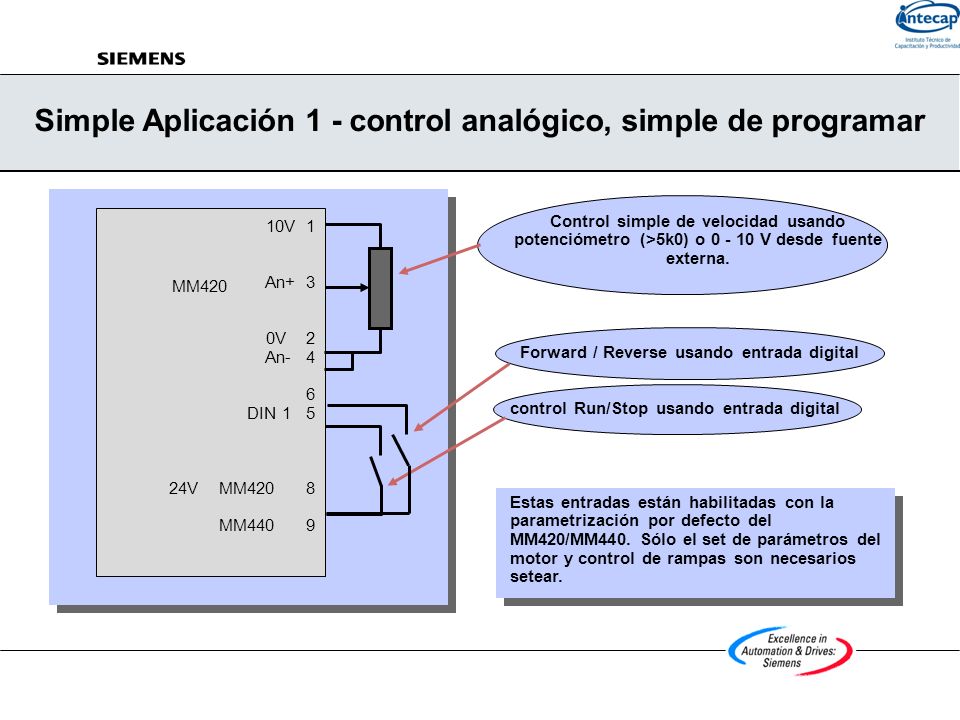

9 Simple Aplicación 1 - control analógico, simple de programar MM420 10V 1 An+ 3 0V 2 An- 4 6 DIN 1 5 24V MM420 8 MM440 9 Control simple de velocidad usando potenciómetro (>5k0) o 0 - 10 V desde fuente externa. Forward / Reverse usando entrada digital control Run/Stop usando entrada digital Estas entradas están habilitadas con la parametrización por defecto del MM420/MM440. Sólo el set de parámetros del motor y control de rampas son necesarios setear.

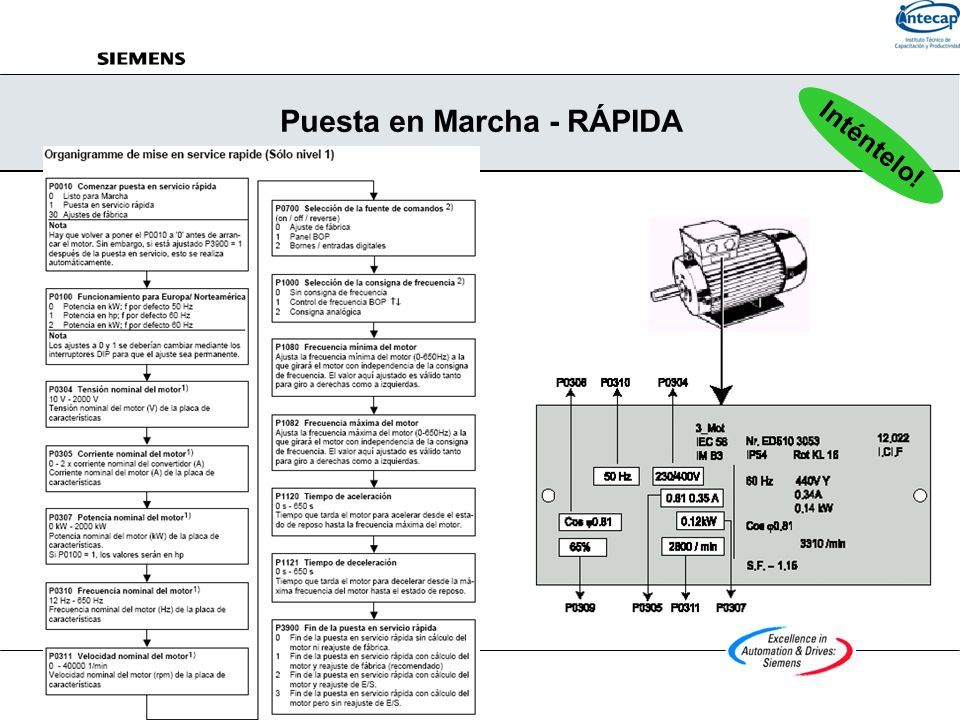

10 Puesta en Marcha - RÁPIDA Inténtelo!

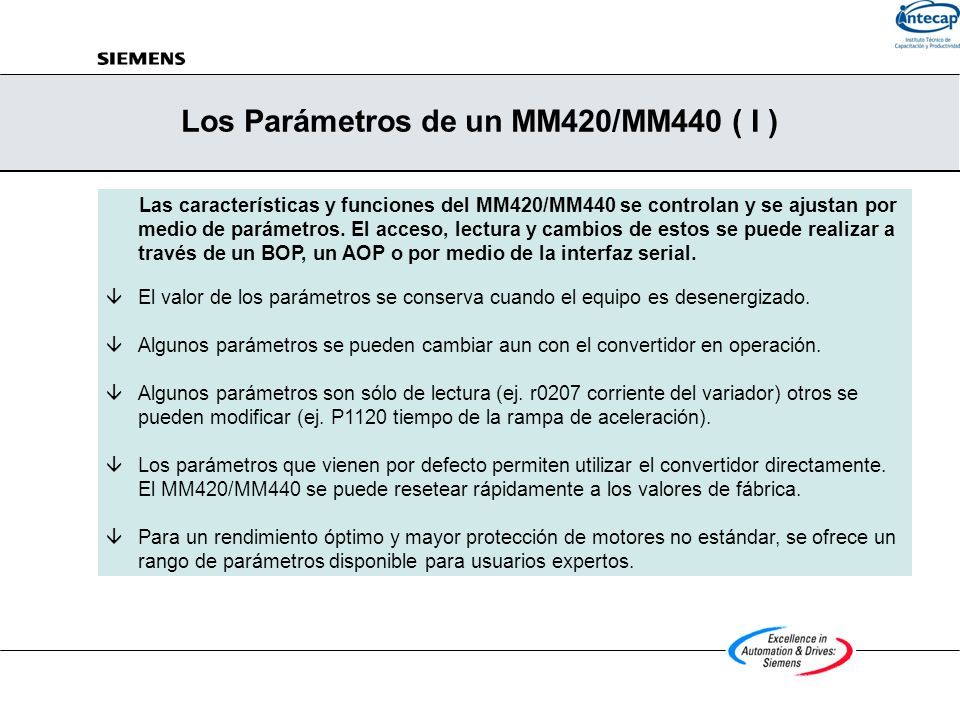

11 Los Parámetros de un MM420/MM440 ( I ) Las características y funciones del MM420/MM440 se controlan y se ajustan por medio de parámetros. El acceso, lectura y cambios de estos se puede realizar a través de un BOP, un AOP o por medio de la interfaz serial. âEl valor de los parámetros se conserva cuando el equipo es desenergizado. âAlgunos parámetros se pueden cambiar aun con el convertidor en operación. âAlgunos parámetros son sólo de lectura (ej. r0207 corriente del variador) otros se pueden modificar (ej. P1120 tiempo de la rampa de aceleración). âLos parámetros que vienen por defecto permiten utilizar el convertidor directamente. El MM420/MM440 se puede resetear rápidamente a los valores de fábrica. âPara un rendimiento óptimo y mayor protección de motores no estándar, se ofrece un rango de parámetros disponible para usuarios expertos.

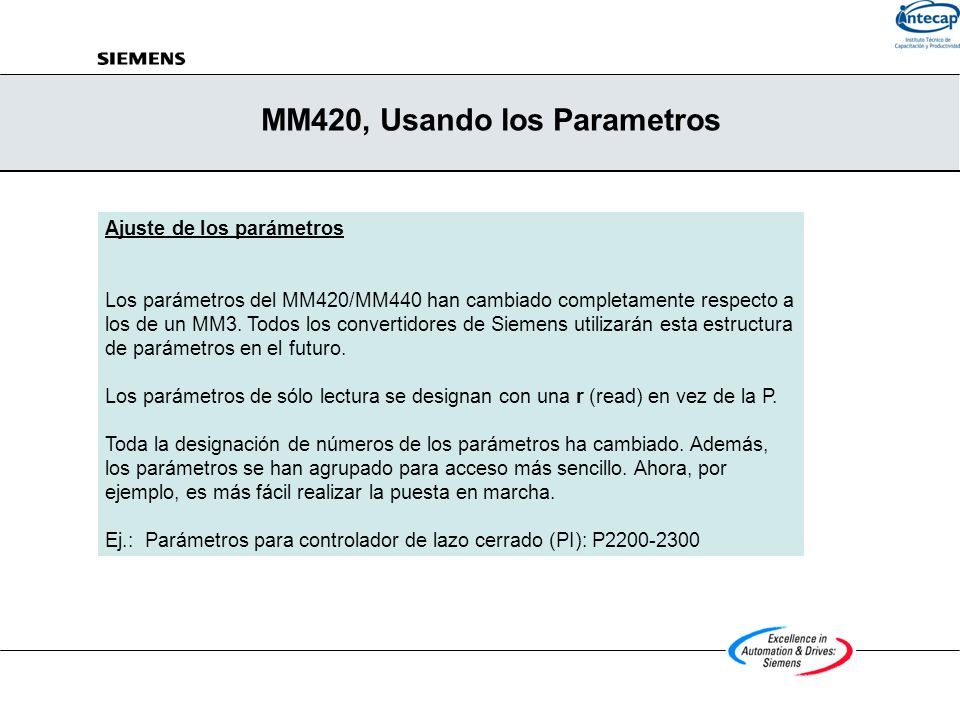

12 MM420, Usando los Parametros Ajuste de los parámetros Los parámetros del MM420/MM440 han cambiado completamente respecto a los de un MM3. Todos los convertidores de Siemens utilizarán esta estructura de parámetros en el futuro. Los parámetros de sólo lectura se designan con una r (read) en vez de la P. Toda la designación de números de los parámetros ha cambiado. Además, los parámetros se han agrupado para acceso más sencillo. Ahora, por ejemplo, es más fácil realizar la puesta en marcha. Ej.: Parámetros para controlador de lazo cerrado (PI): P2200-2300

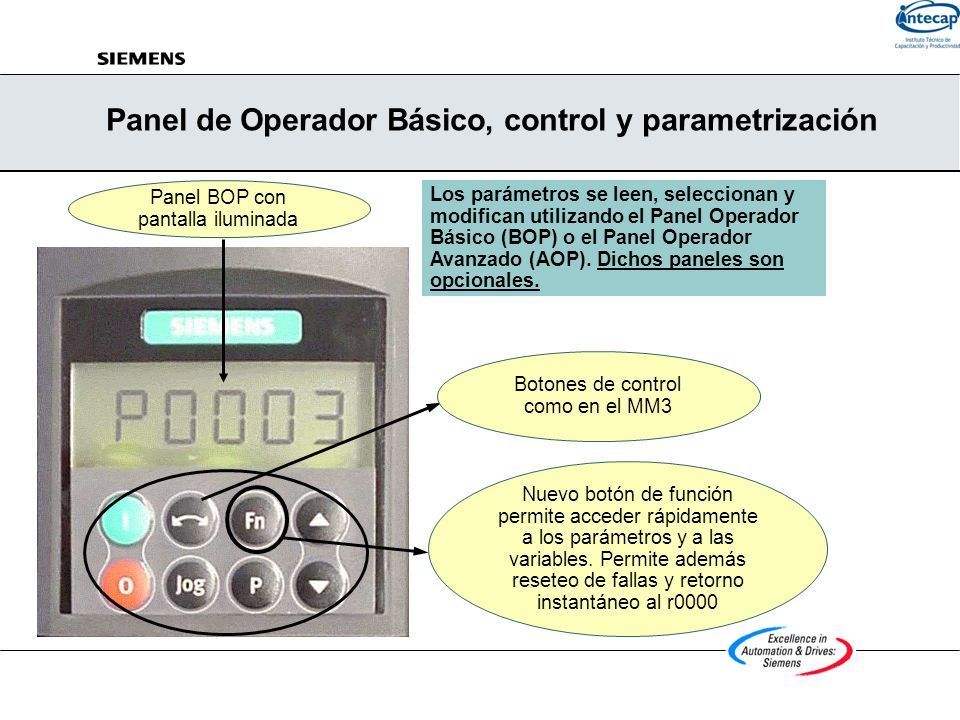

13 Panel de Operador Básico, control y parametrización Los parámetros se leen, seleccionan y modifican utilizando el Panel Operador Básico (BOP) o el Panel Operador Avanzado (AOP). Dichos paneles son opcionales. Botones de control como en el MM3 Nuevo botón de función permite acceder rápidamente a los parámetros y a las variables. Permite además reseteo de fallas y retorno instantáneo al r0000 Panel BOP con pantalla iluminada

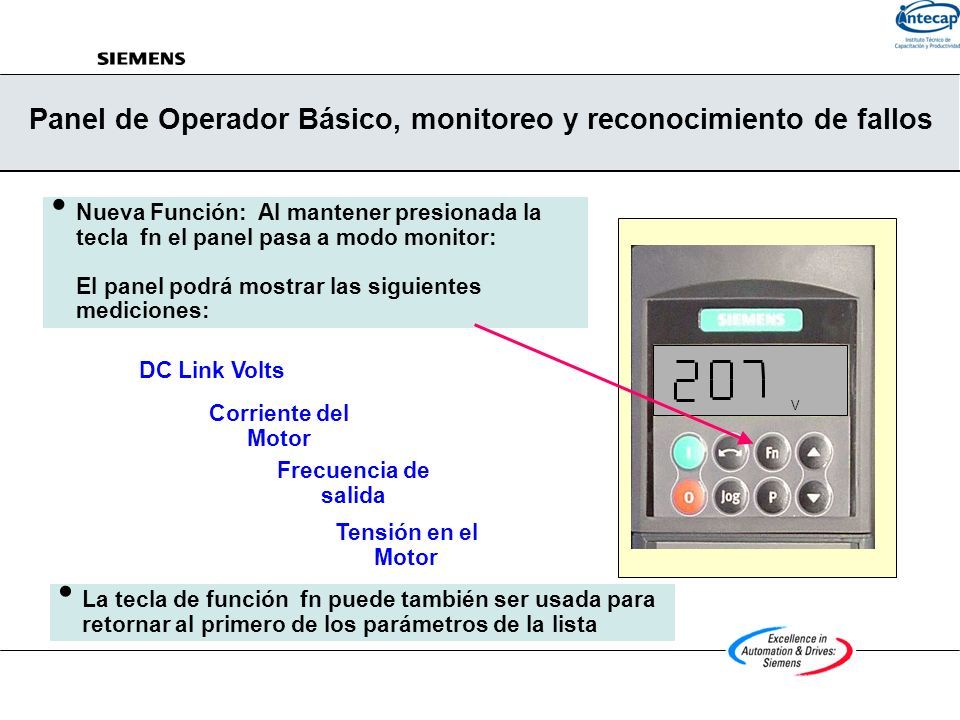

14 Panel de Operador Básico, monitoreo y reconocimiento de fallos Nueva Función: Al mantener presionada la tecla fn el panel pasa a modo monitor: El panel podrá mostrar las siguientes mediciones: V DC Link Volts Corriente del Motor Tensión en el Motor Frecuencia de salida La tecla de función fn puede también ser usada para retornar al primero de los parámetros de la lista

15 Panel de operador avanzado (AOP) SDP es removido y en su lugar se instala el AOP Pantalla de 4x24 caracteres Multi-Languaje Memorización de parámetros para lectura y descarga en otros MM4 (clonación de parametrización) Almacenamiento de hasta 10 sets de parametrizaciones. Reloj para trabajo en tiempo real Opcional, montaje remoto (p. ej. para montaje en gabinete) usando el Kit del Panel de Montaje

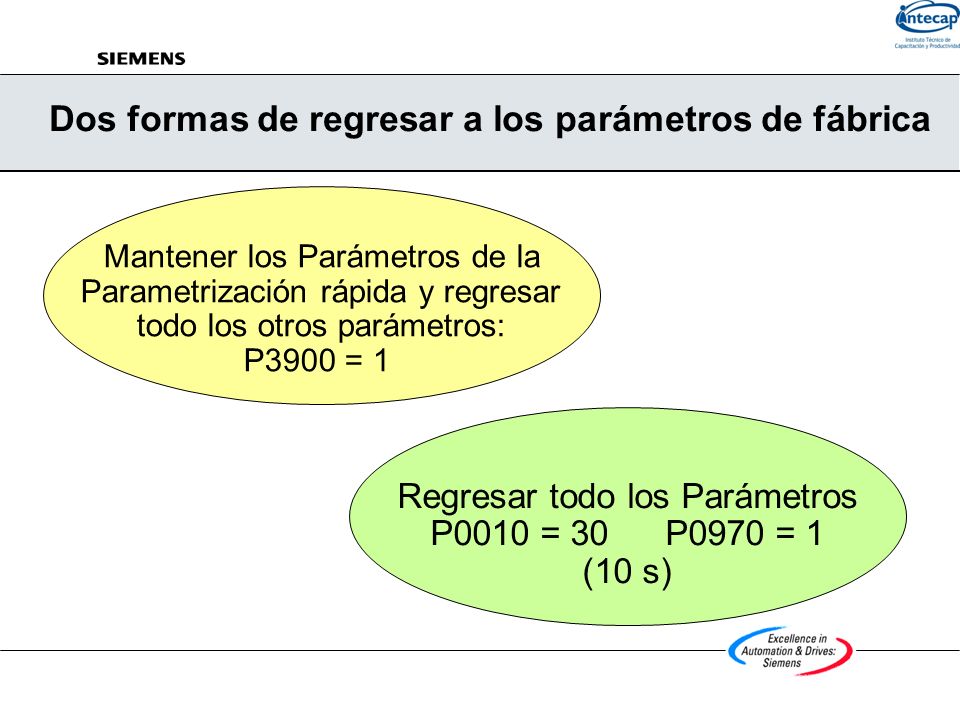

16 Regresar todo los Parámetros P0010 = 30P0970 = 1 (10 s) Dos formas de regresar a los parámetros de fábrica Mantener los Parámetros de la Parametrización rápida y regresar todo los otros parámetros: P3900 = 1

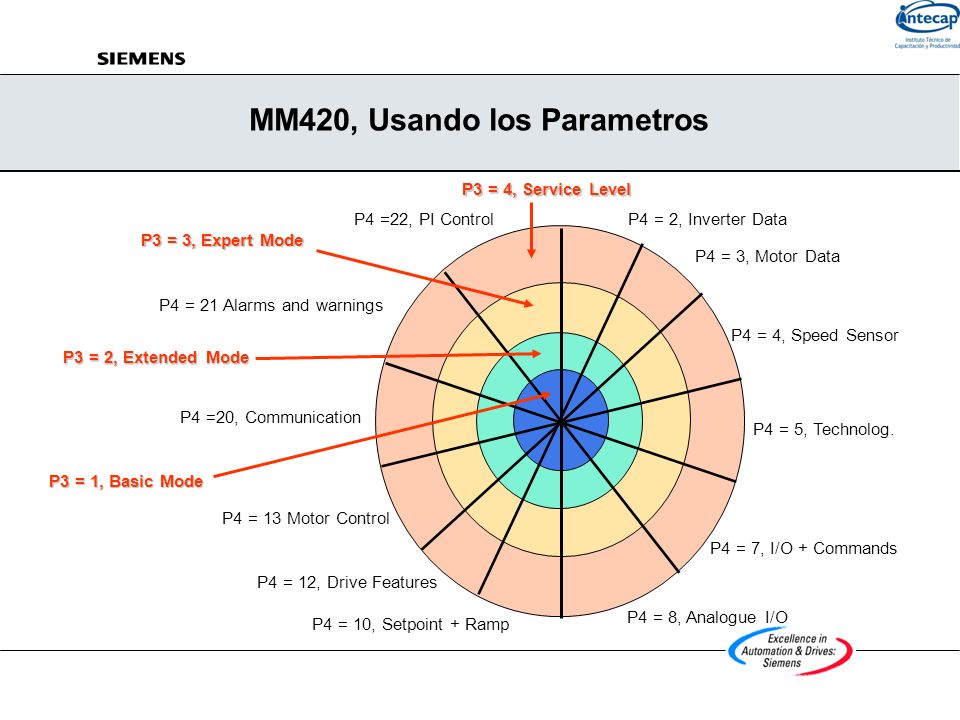

17 P4 = 3, Motor Data P4 = 7, I/O + Commands P4 = 8, Analogue I/O P4 = 10, Setpoint + Ramp P4 = 12, Drive Features P4 = 13 Motor Control P4 =20, Communication P4 = 21 Alarms and warnings P4 =22, PI ControlP4 = 2, Inverter Data P3 = 4, Service Level P3 = 3, Expert Mode P3 = 2, Extended Mode P3 = 1, Basic Mode MM420, Usando los Parametros P4 = 5, Technolog. P4 = 4, Speed Sensor

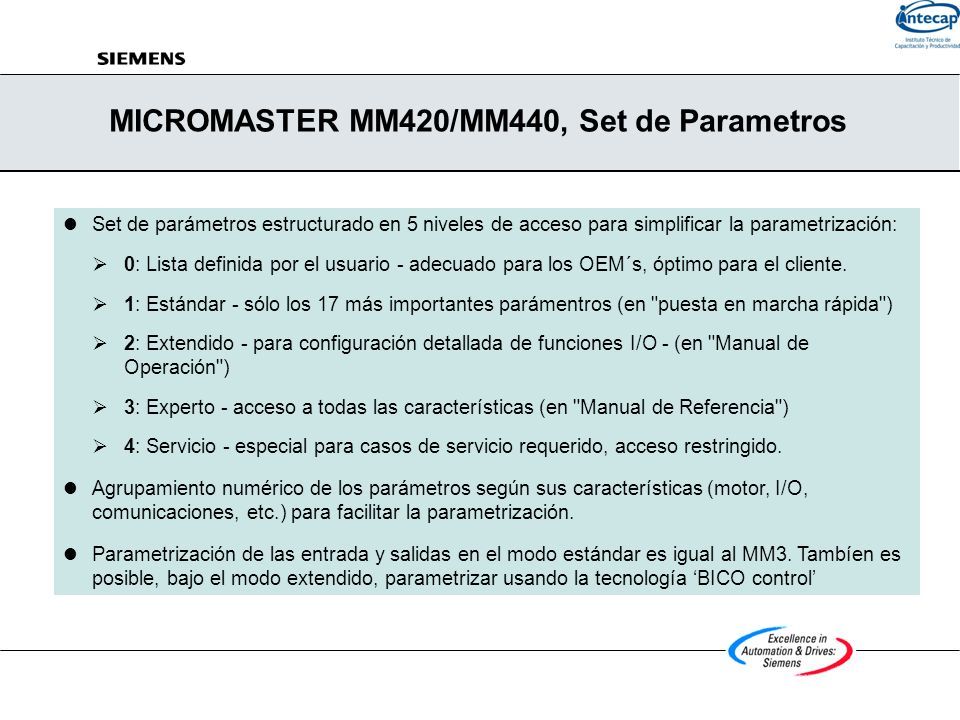

18 MICROMASTER MM420/MM440, Set de Parametros Set de parámetros estructurado en 5 niveles de acceso para simplificar la parametrización:  0: Lista definida por el usuario - adecuado para los OEM´s, óptimo para el cliente.  1: Estándar - sólo los 17 más importantes parámentros (en "puesta en marcha rápida")  2: Extendido - para configuración detallada de funciones I/O - (en "Manual de Operación")  3: Experto - acceso a todas las características (en "Manual de Referencia")  4: Servicio - especial para casos de servicio requerido, acceso restringido. Agrupamiento numérico de los parámetros según sus características (motor, I/O, comunicaciones, etc.) para facilitar la parametrización. Parametrización de las entrada y salidas en el modo estándar es igual al MM3. Tambíen es posible, bajo el modo extendido, parametrizar usando la tecnología ‘BICO control’

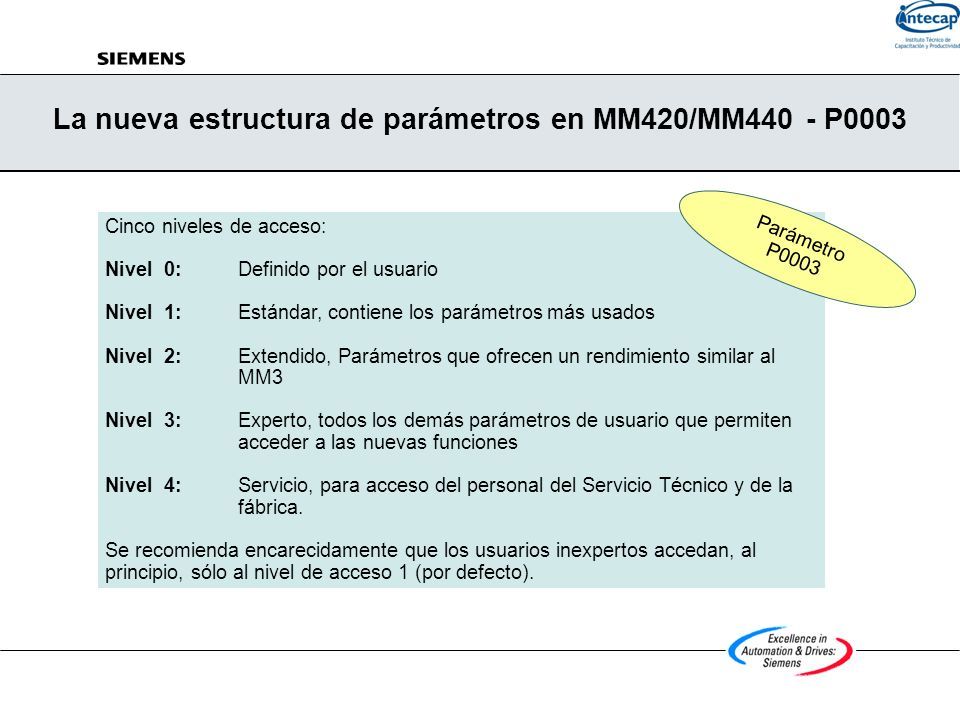

19 La nueva estructura de parámetros en MM420/MM440 - P0003 Cinco niveles de acceso: Nivel 0:Definido por el usuario Nivel 1:Estándar, contiene los parámetros más usados Nivel 2: Extendido, Parámetros que ofrecen un rendimiento similar al MM3 Nivel 3: Experto, todos los demás parámetros de usuario que permiten acceder a las nuevas funciones Nivel 4: Servicio, para acceso del personal del Servicio Técnico y de la fábrica. Se recomienda encarecidamente que los usuarios inexpertos accedan, al principio, sólo al nivel de acceso 1 (por defecto). Parámetro P0003

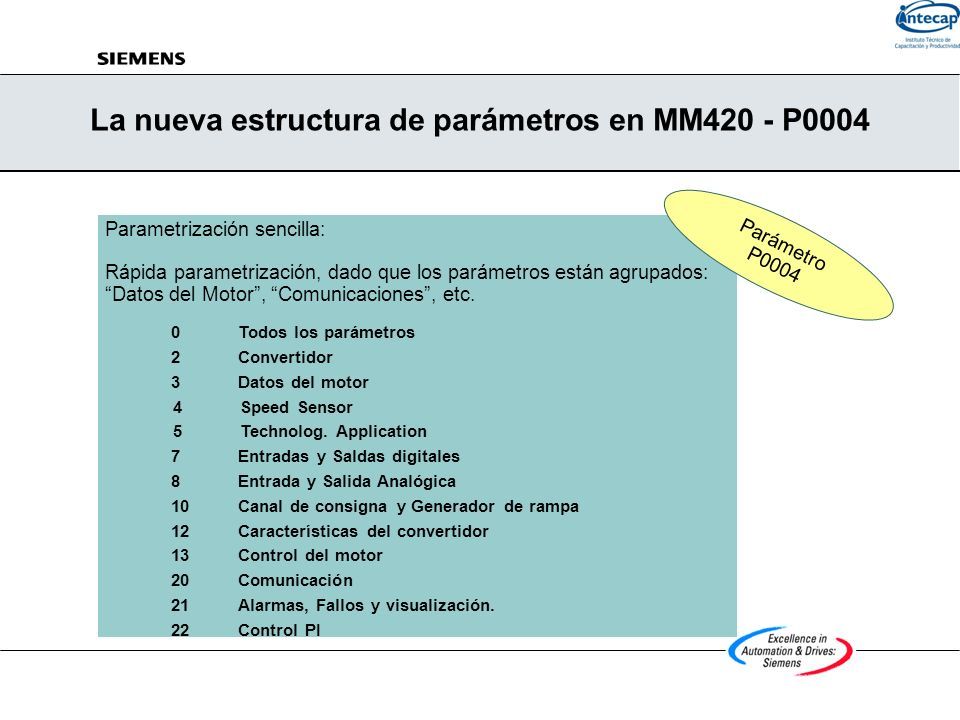

20 La nueva estructura de parámetros en MM420 - P0004 Parametrización sencilla: Rápida parametrización, dado que los parámetros están agrupados: “Datos del Motor”, “Comunicaciones”, etc. 0Todos los parámetros 2Convertidor 3Datos del motor 4 Speed Sensor 5 Technolog. Application 7Entradas y Saldas digitales 8Entrada y Salida Analógica 10Canal de consigna y Generador de rampa 12Características del convertidor 13Control del motor 20Comunicación 21Alarmas, Fallos y visualización. 22Control PI Parámetro P0004

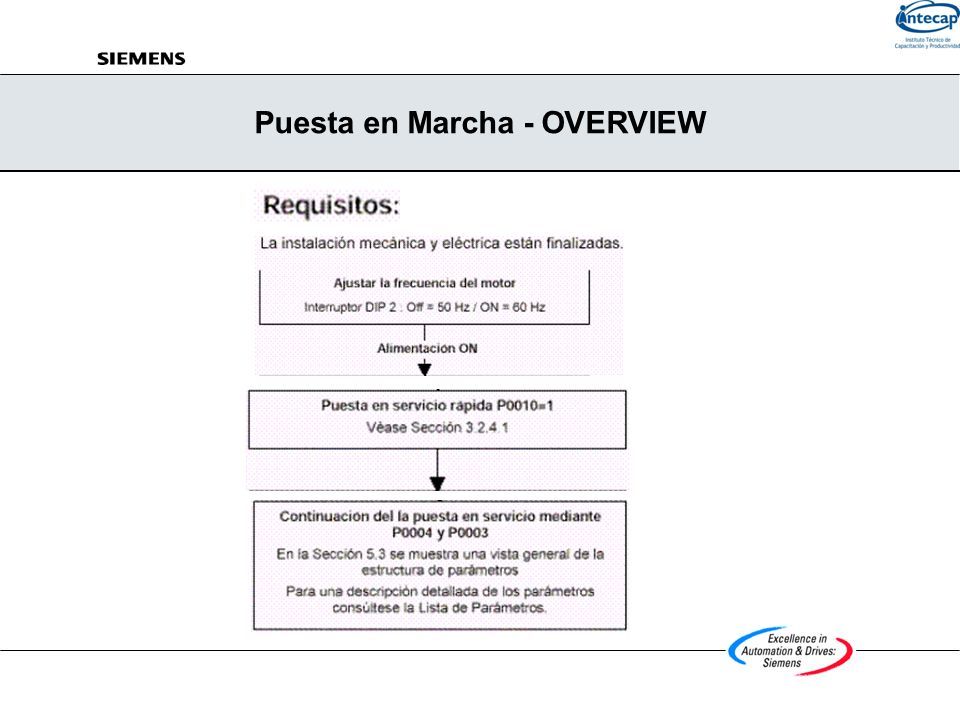

21 Puesta en Marcha - OVERVIEW

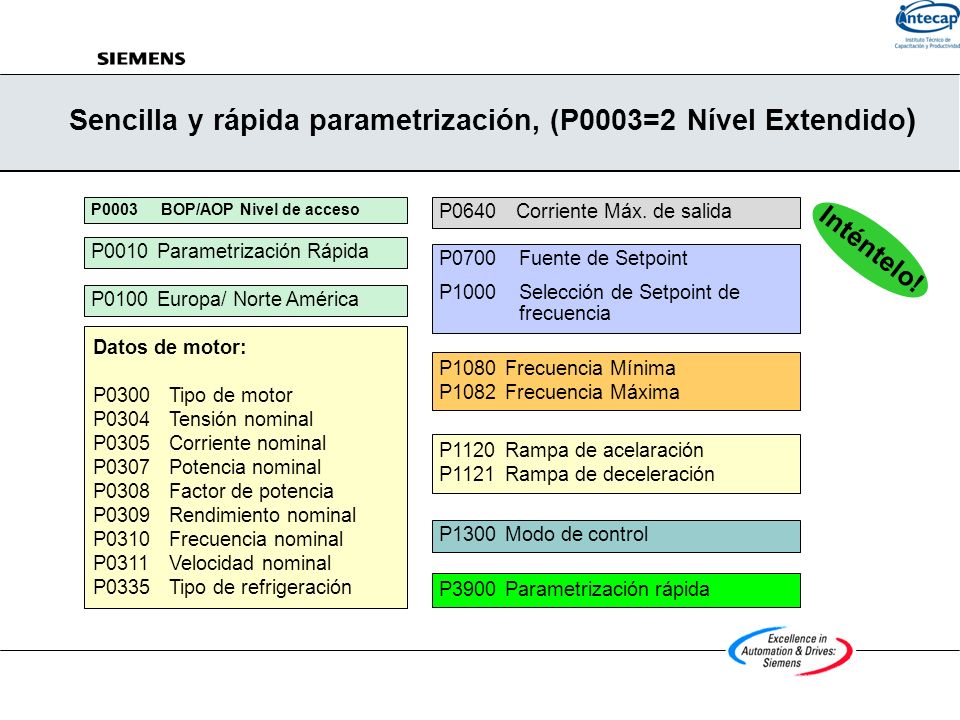

22 Sencilla y rápida parametrización, (P0003=2 Nível Extendido ) Inténtelo! Datos de motor: P0300Tipo de motor P0304Tensión nominal P0305Corriente nominal P0307Potencia nominal P0308Factor de potencia P0309Rendimiento nominal P0310Frecuencia nominal P0311Velocidad nominal P0335Tipo de refrigeración P0003 BOP/AOP Nivel de acceso P0100Europa/ Norte América P3900Parametrización rápida P0640 Corriente Máx. de salida P0700Fuente de Setpoint P1000Selección de Setpoint de frecuencia P1080Frecuencia Mínima P1082Frecuencia Máxima P1120Rampa de acelaración P1121Rampa de deceleración P1300Modo de control P0010Parametrización Rápida

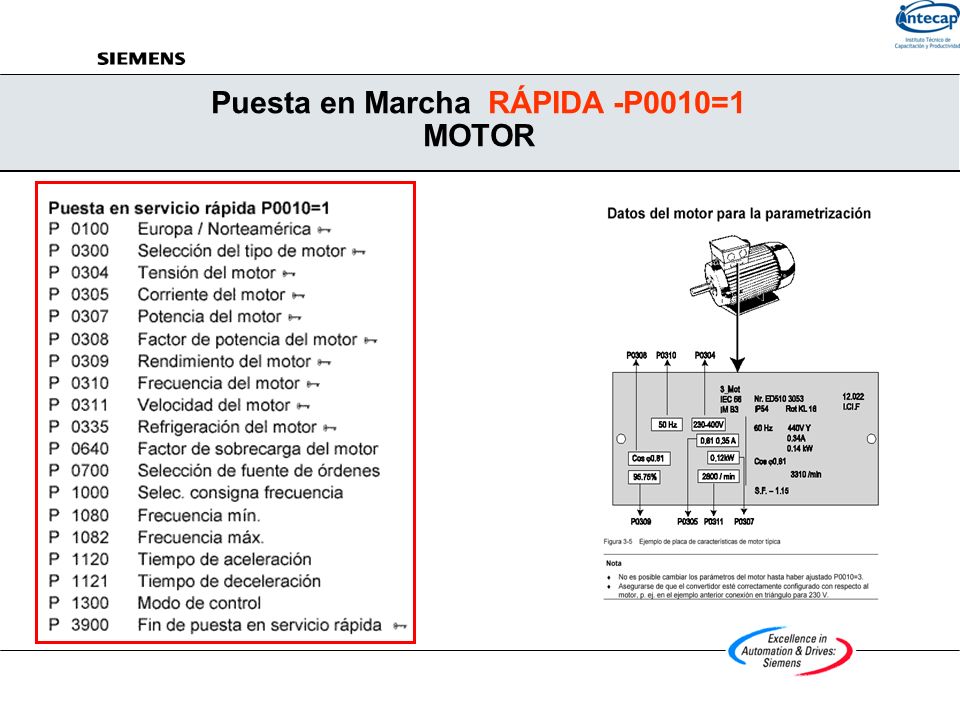

23 Puesta en Marcha RÁPIDA -P0010=1 MOTOR

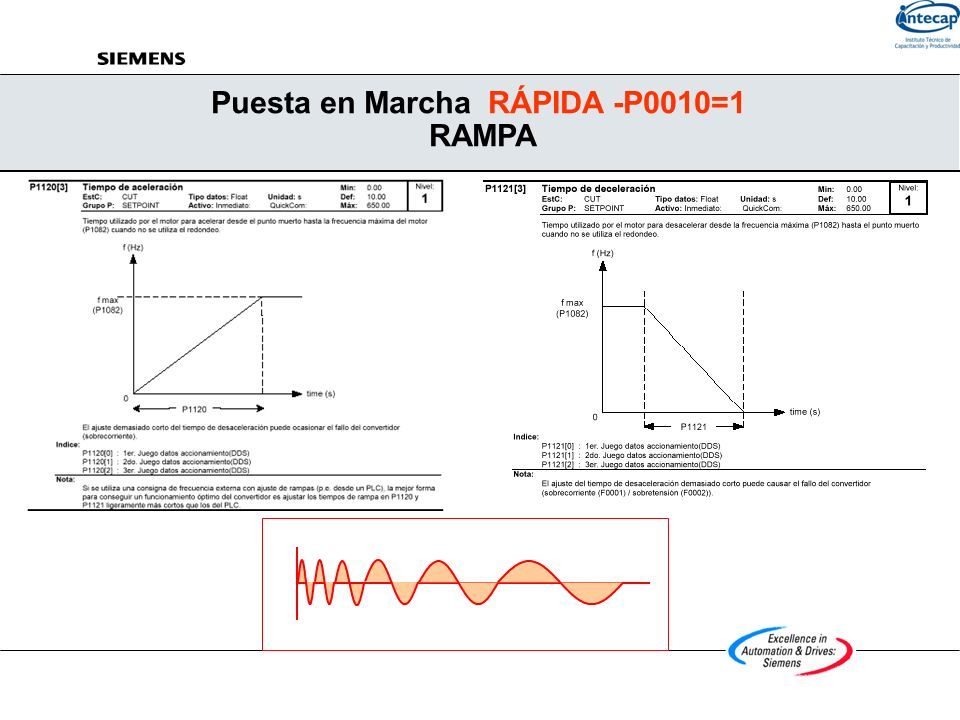

24 Puesta en Marcha RÁPIDA -P0010=1 RAMPA

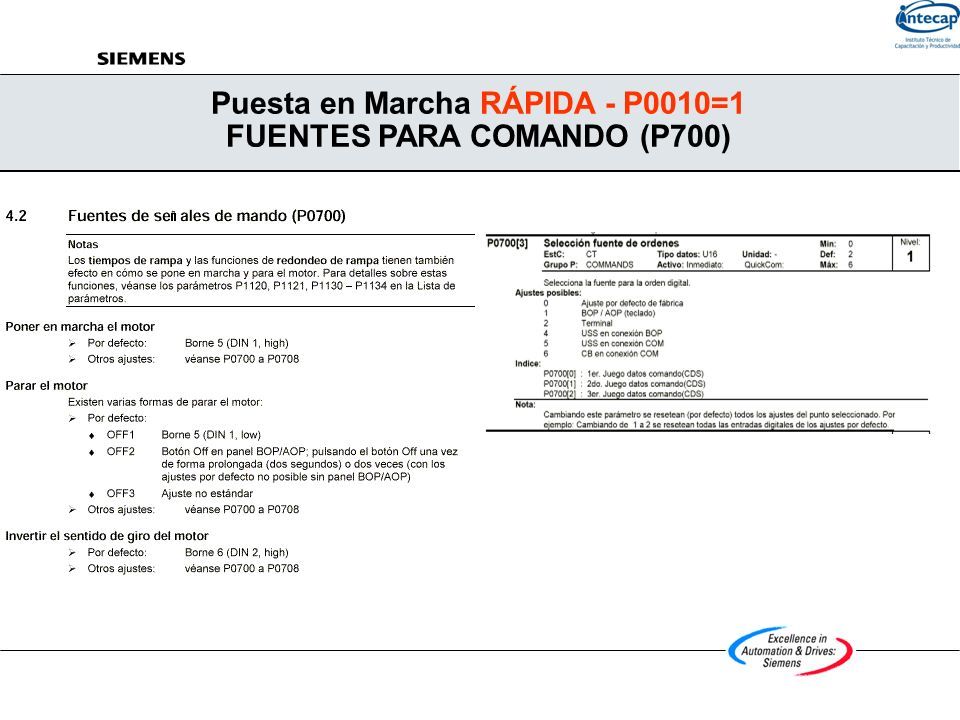

25 Puesta en Marcha RÁPIDA - P0010=1 FUENTES PARA COMANDO (P700)

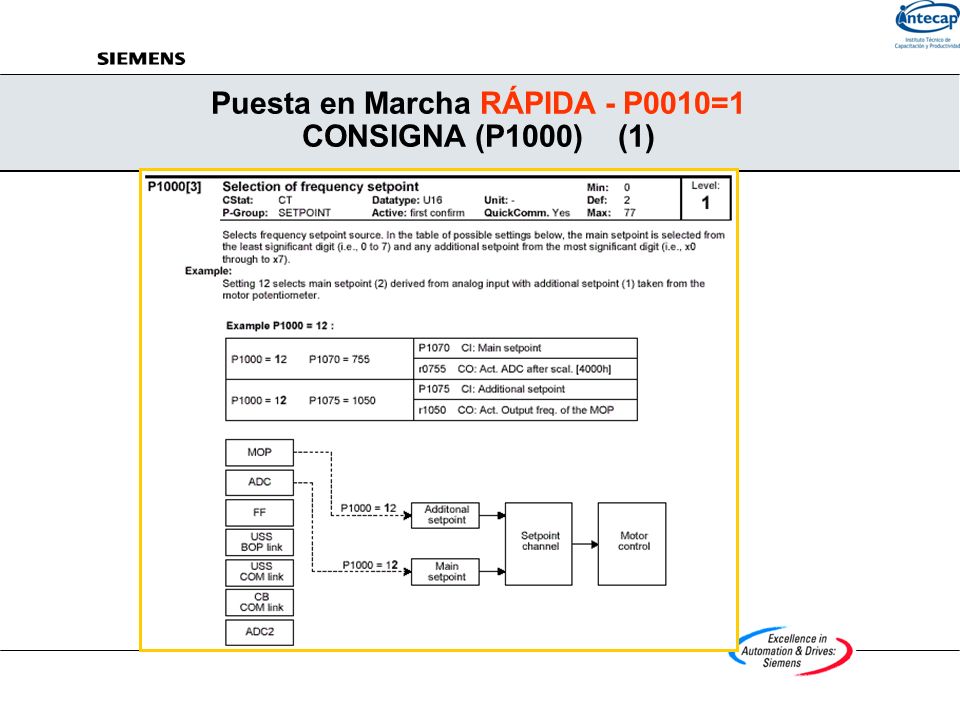

26 Puesta en Marcha RÁPIDA - P0010=1 CONSIGNA (P1000) (1)

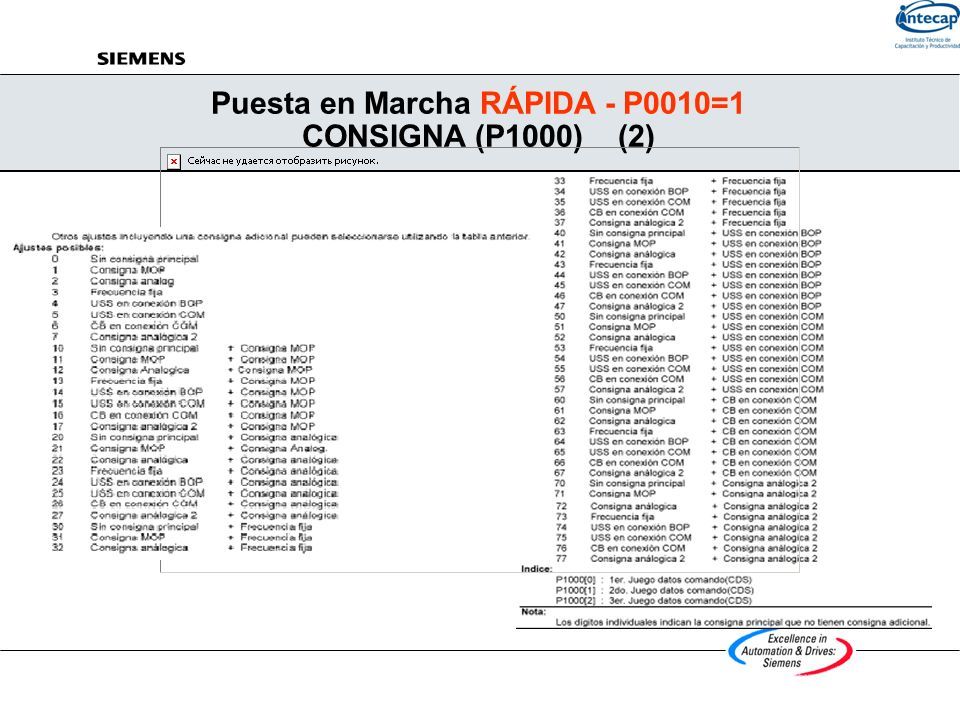

27 Puesta en Marcha RÁPIDA - P0010=1 CONSIGNA (P1000) (2)

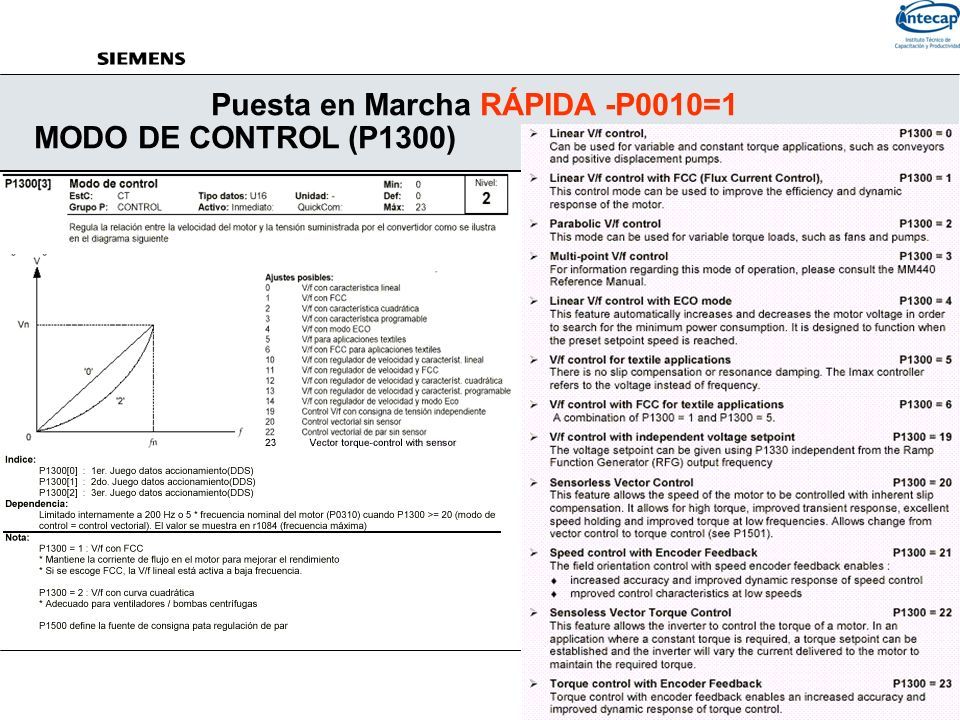

28 Puesta en Marcha RÁPIDA -P0010=1 MODO DE CONTROL (P1300)

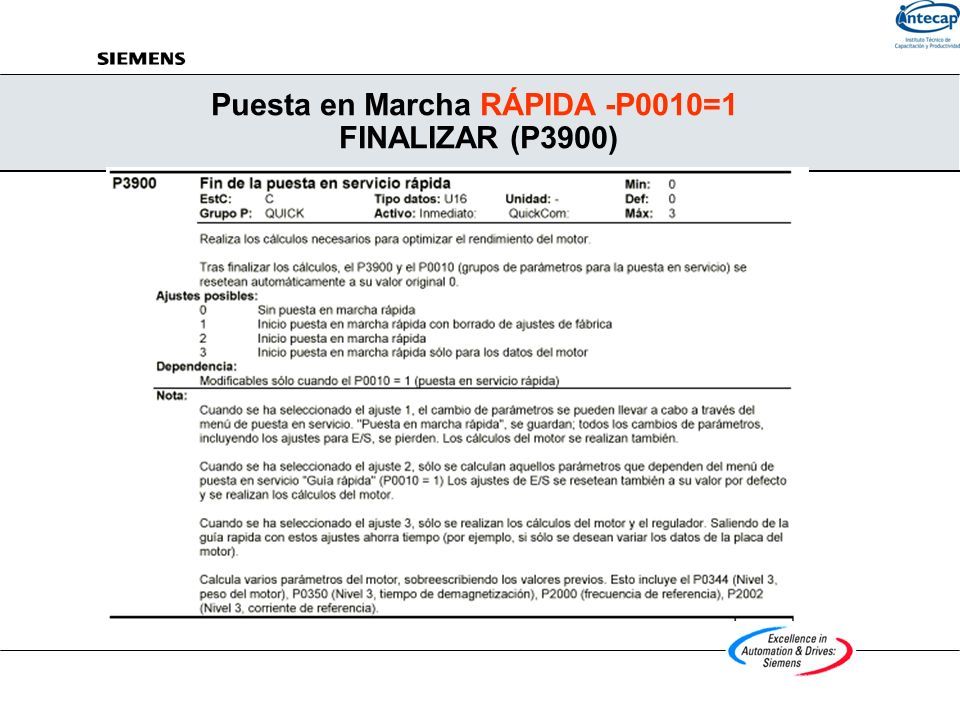

29 Puesta en Marcha RÁPIDA -P0010=1 FINALIZAR (P3900)

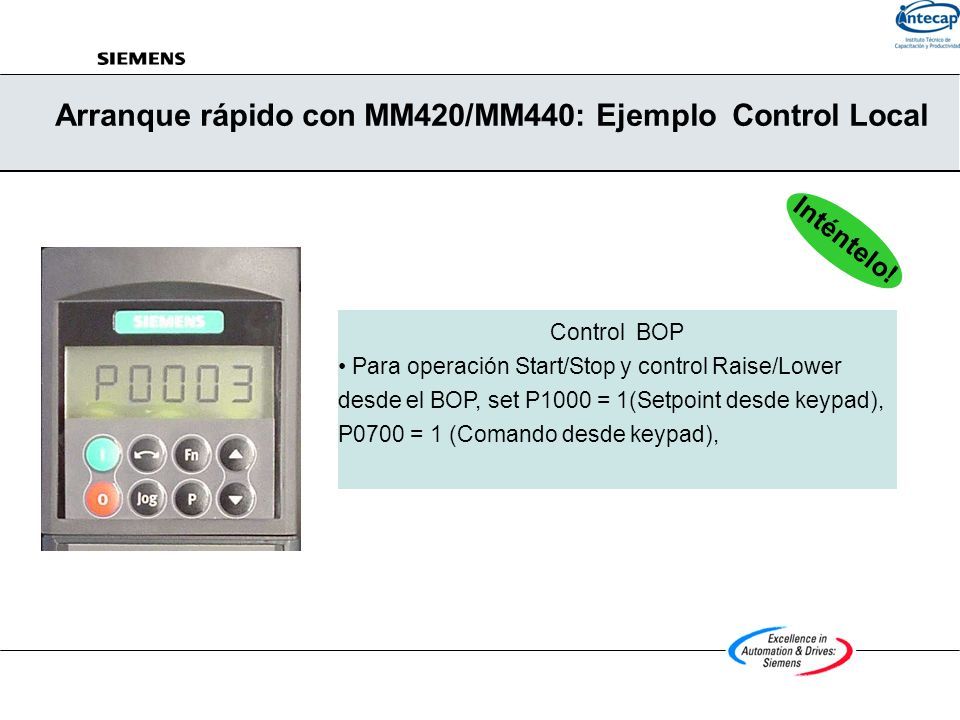

30 Control BOP Para operación Start/Stop y control Raise/Lower desde el BOP, set P1000 = 1(Setpoint desde keypad), P0700 = 1 (Comando desde keypad), Arranque rápido con MM420/MM440: Ejemplo Control Local Inténtelo!
