1 GEOTECNIA PROBLEMAS PLANTEADOS POR EL TERRENO EN LA INGENIIERIA CIVIL MAG. ANTONIO HERNÁNDEZ CASTILLO DOCENTE PRINCIPAL FIC-UNICA

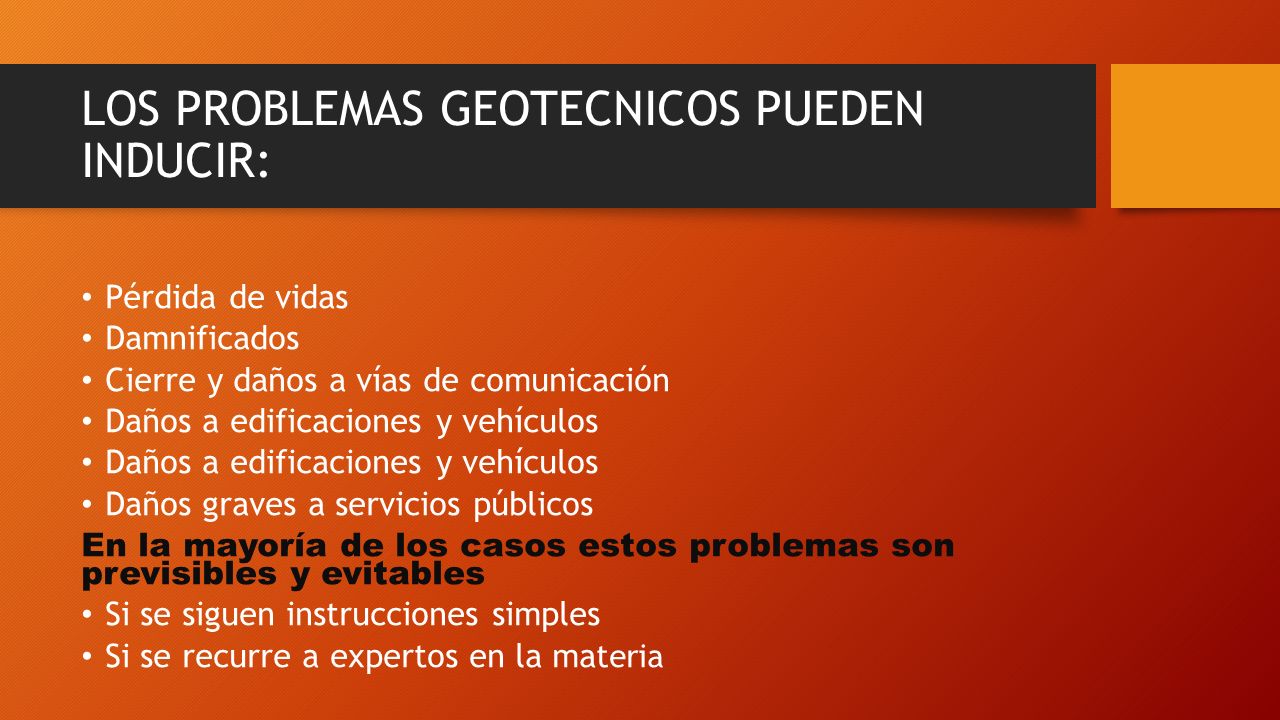

2 LOS PROBLEMAS GEOTECNICOS PUEDEN INDUCIR: Pérdida de vidas Damnificados Cierre y daños a vías de comunicación Daños a edificaciones y vehículos Daños graves a servicios públicos En la mayoría de los casos estos problemas son previsibles y evitables Si se siguen instrucciones simples Si se recurre a expertos en la ma teria

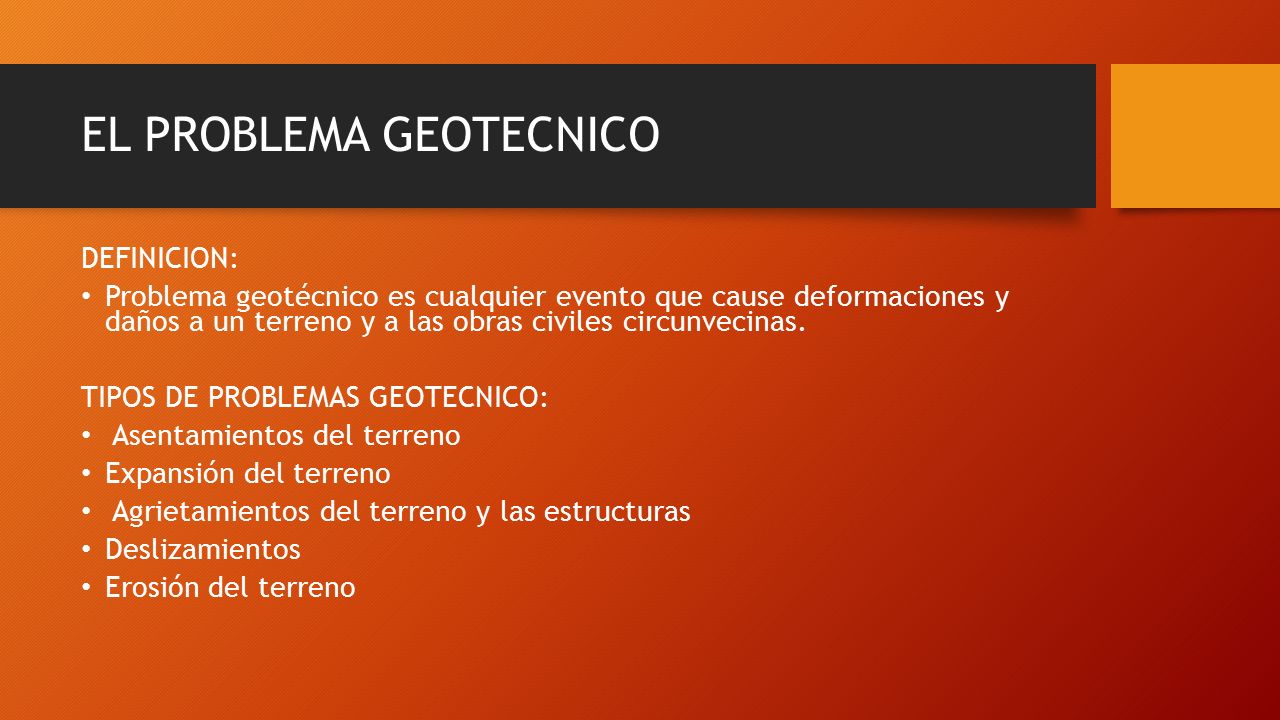

3 EL PROBLEMA GEOTECNICO DEFINICION: Problema geotécnico es cualquier evento que cause deformaciones y daños a un terreno y a las obras civiles circunvecinas. TIPOS DE PROBLEMAS GEOTECNICO: Asentamientos del terreno Expansión del terreno Agrietamientos del terreno y las estructuras Deslizamientos Erosión del terreno

4 Indicios de problemas geotécnicos : Puertas y ventanas que se traban o están descuadradas, o con dificultades para abrir o cerrar

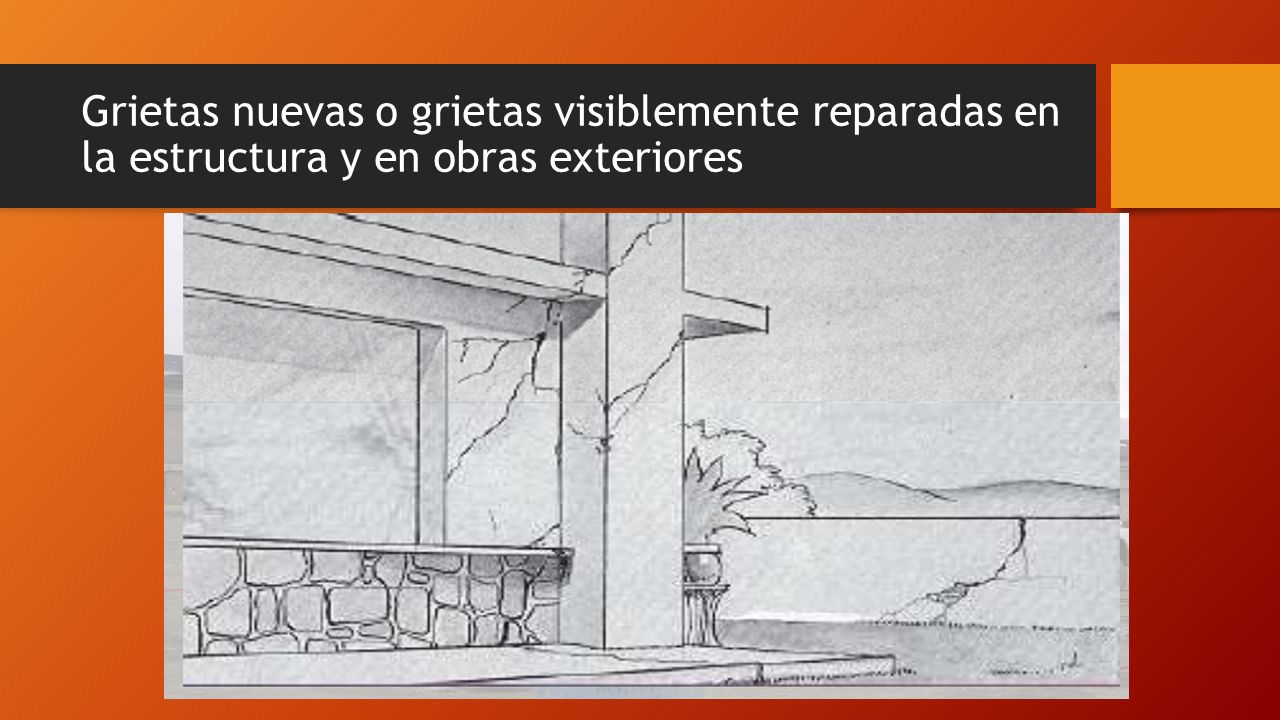

5 Grietas nuevas o grietas visiblemente reparadas en la estructura y en obras exteriores

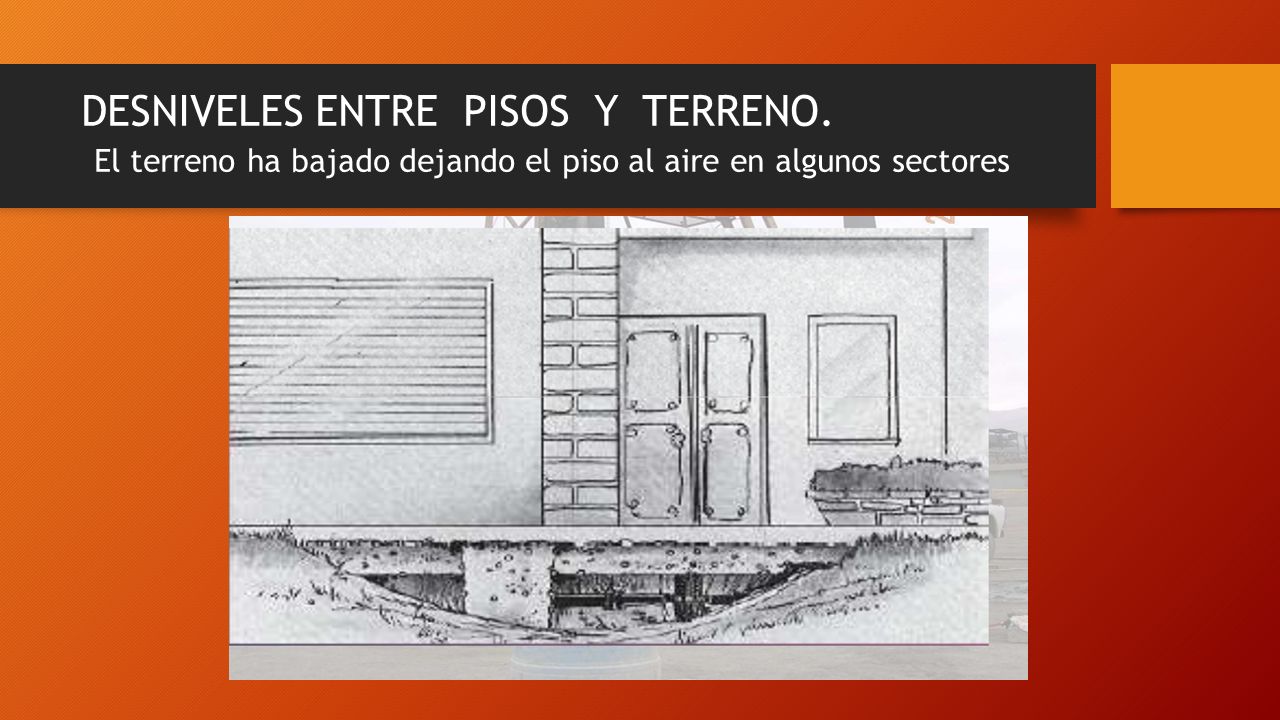

6 DESNIVELES ENTRE PISOS Y TERRENO. El terreno ha bajado dejando el piso al aire en algunos sectores

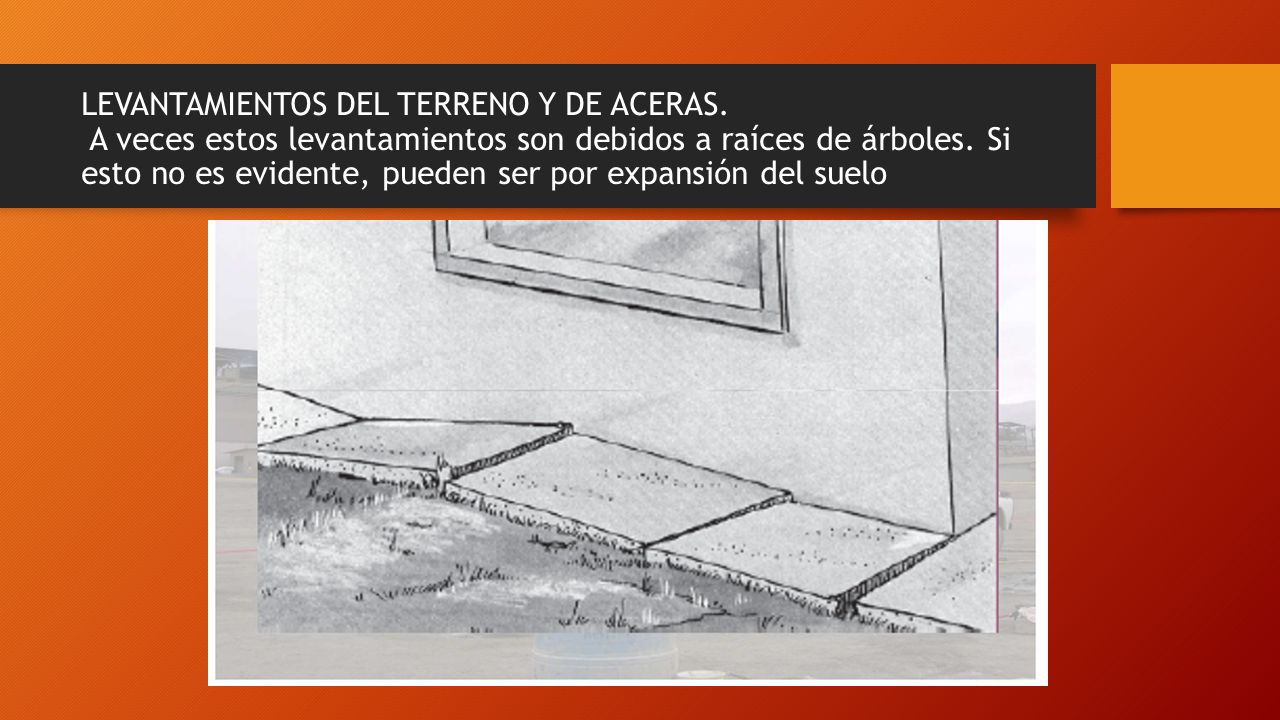

7 LEVANTAMIENTOS DEL TERRENO Y DE ACERAS. A veces estos levantamientos son debidos a raíces de árboles. Si esto no es evidente, pueden ser por expansión del suelo

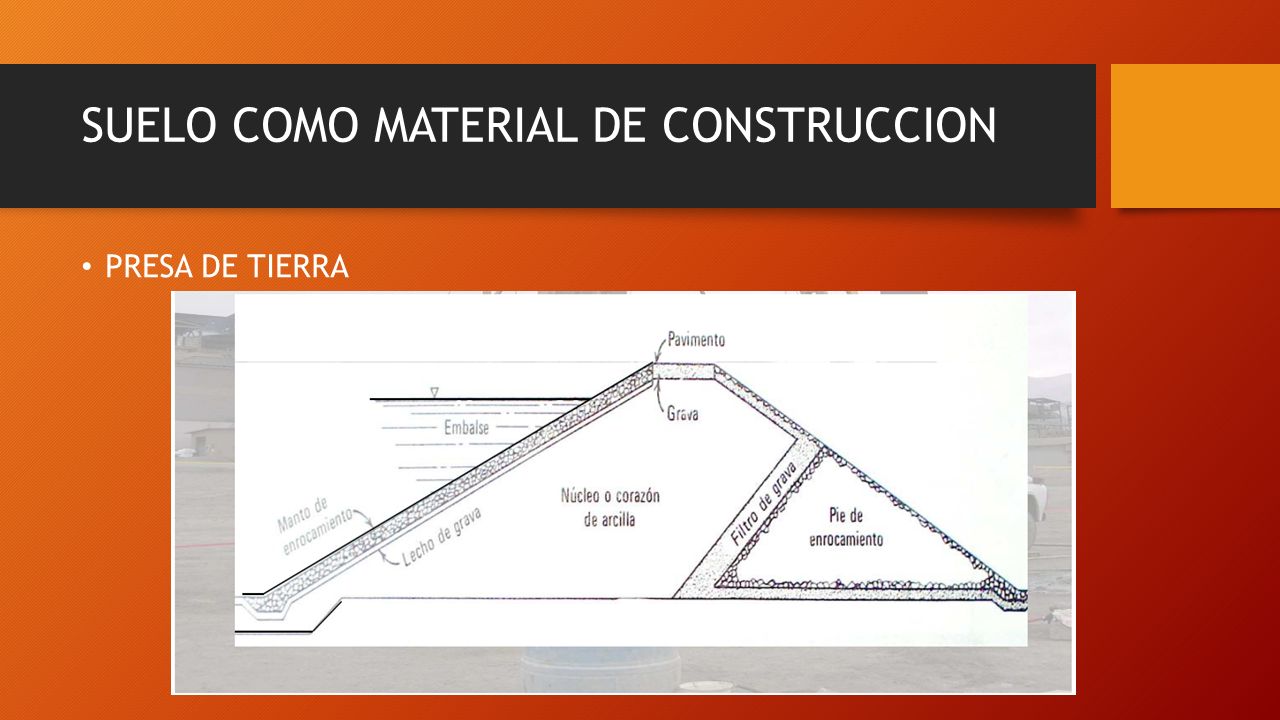

8 SUELO COMO MATERIAL DE CONSTRUCCION PRESA DE TIERRA

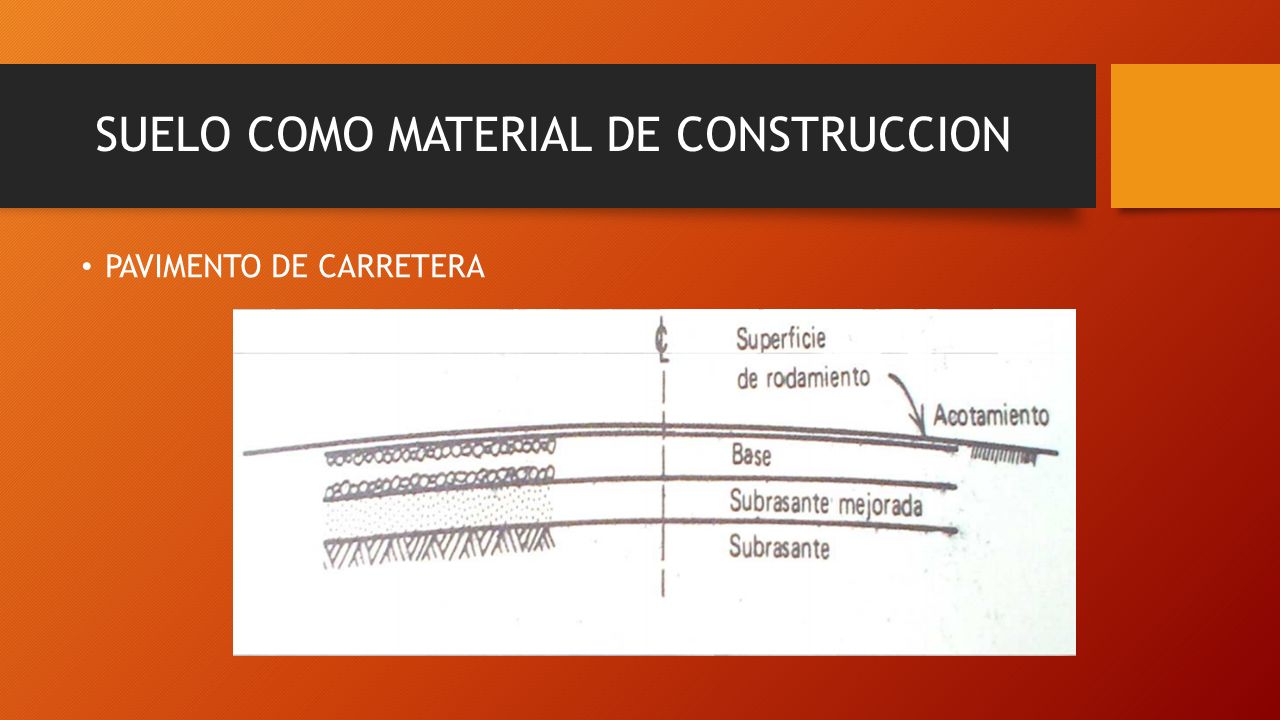

9 SUELO COMO MATERIAL DE CONSTRUCCION PAVIMENTO DE CARRETERA

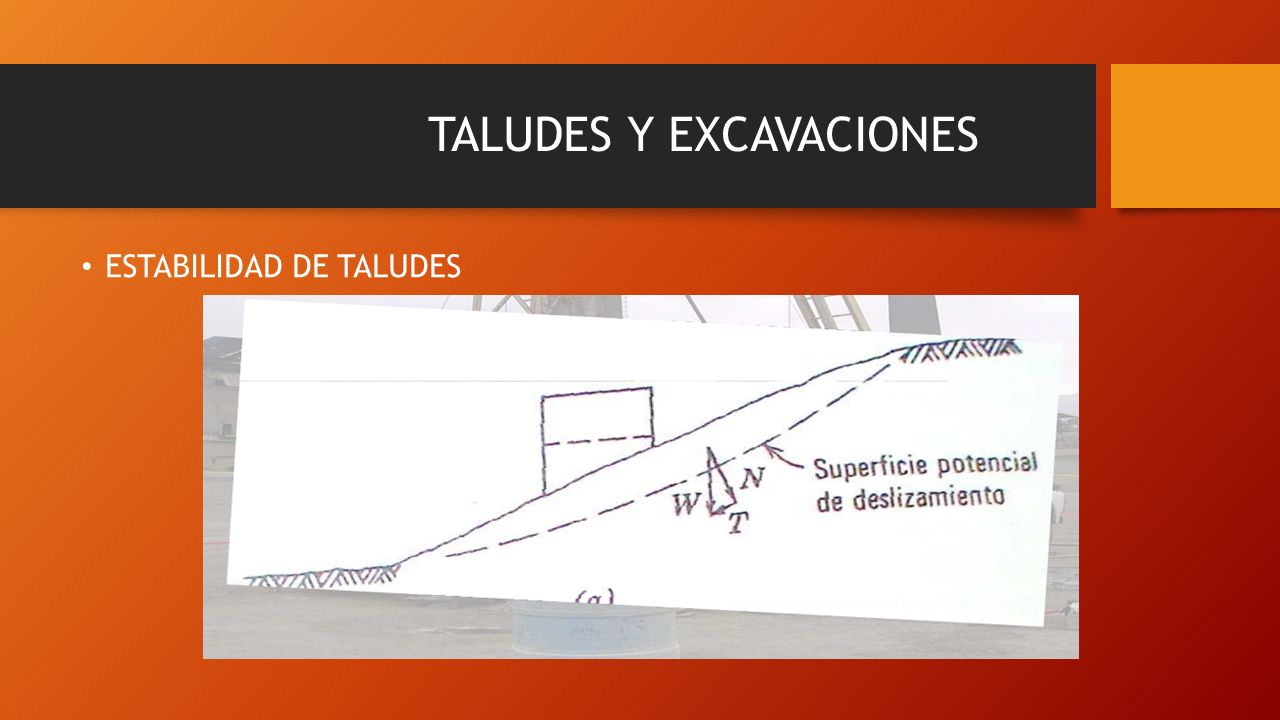

10 TALUDES Y EXCAVACIONES ESTABILIDAD DE TALUDES

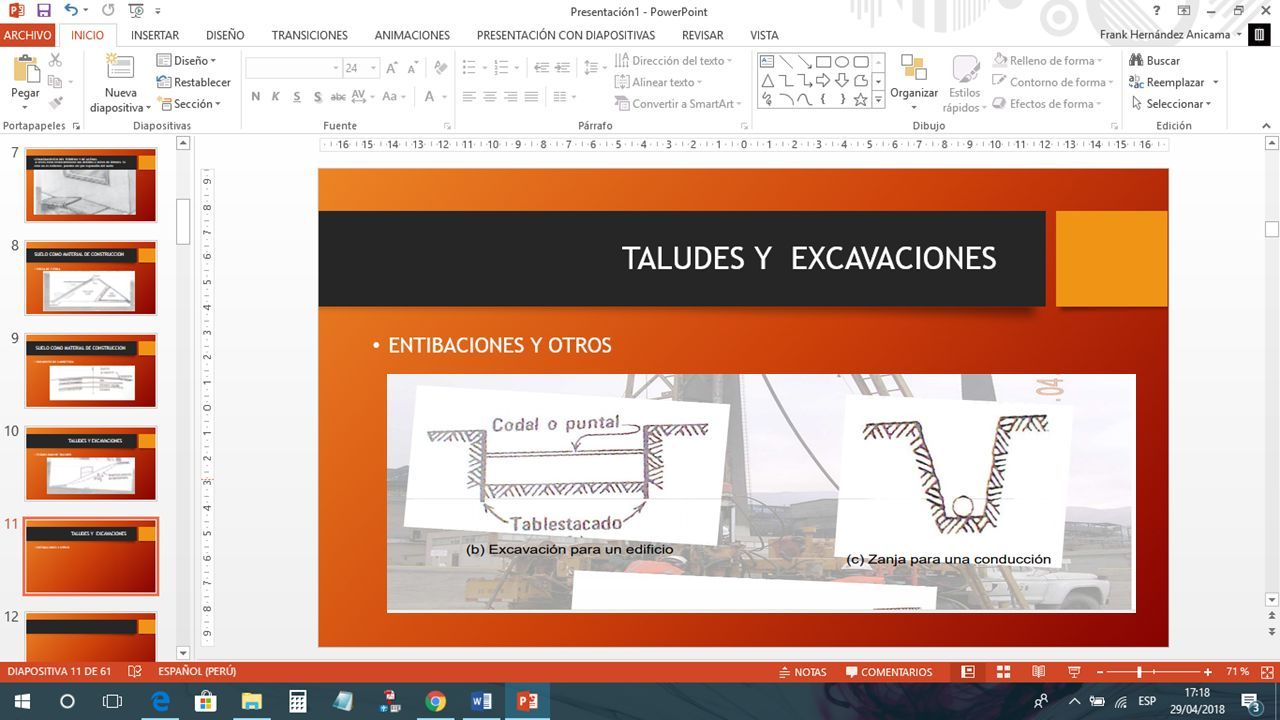

11 TALUDES Y EXCAVACIONES ENTIBACIONES Y OTROS

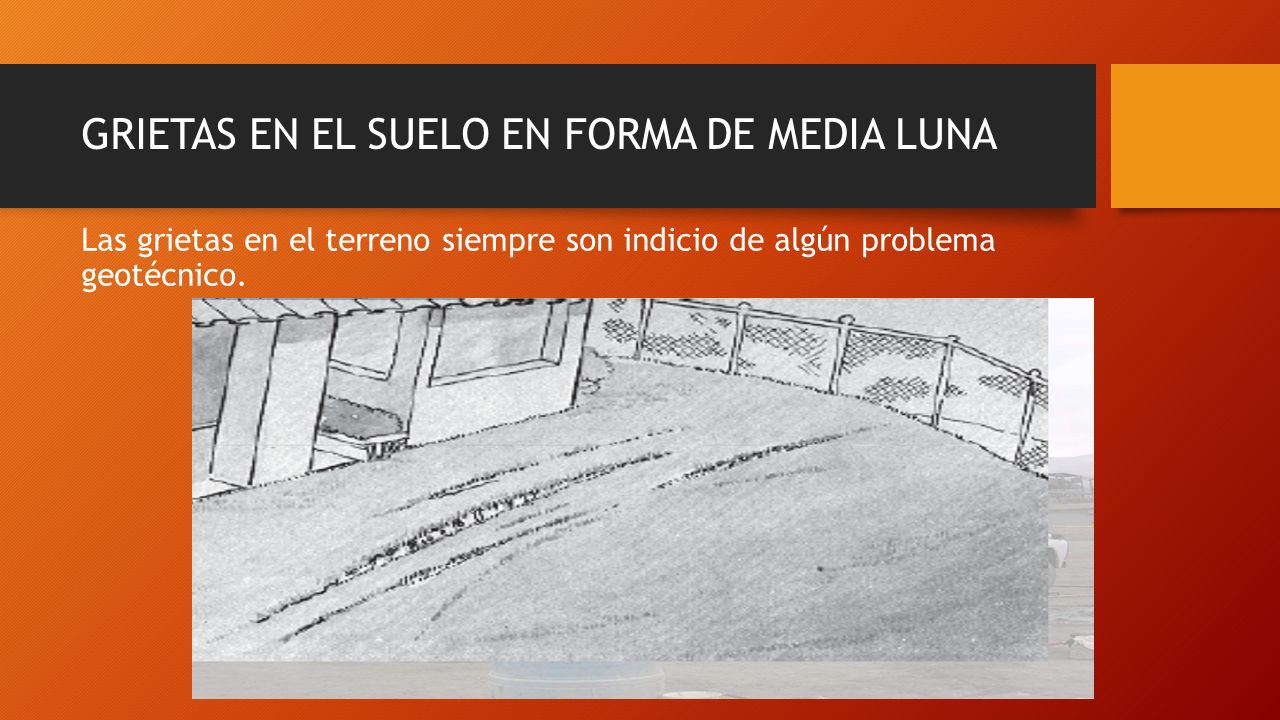

12 GRIETAS EN EL SUELO EN FORMA DE MEDIA LUNA Las grietas en el terreno siempre son indicio de algún problema geotécnico.

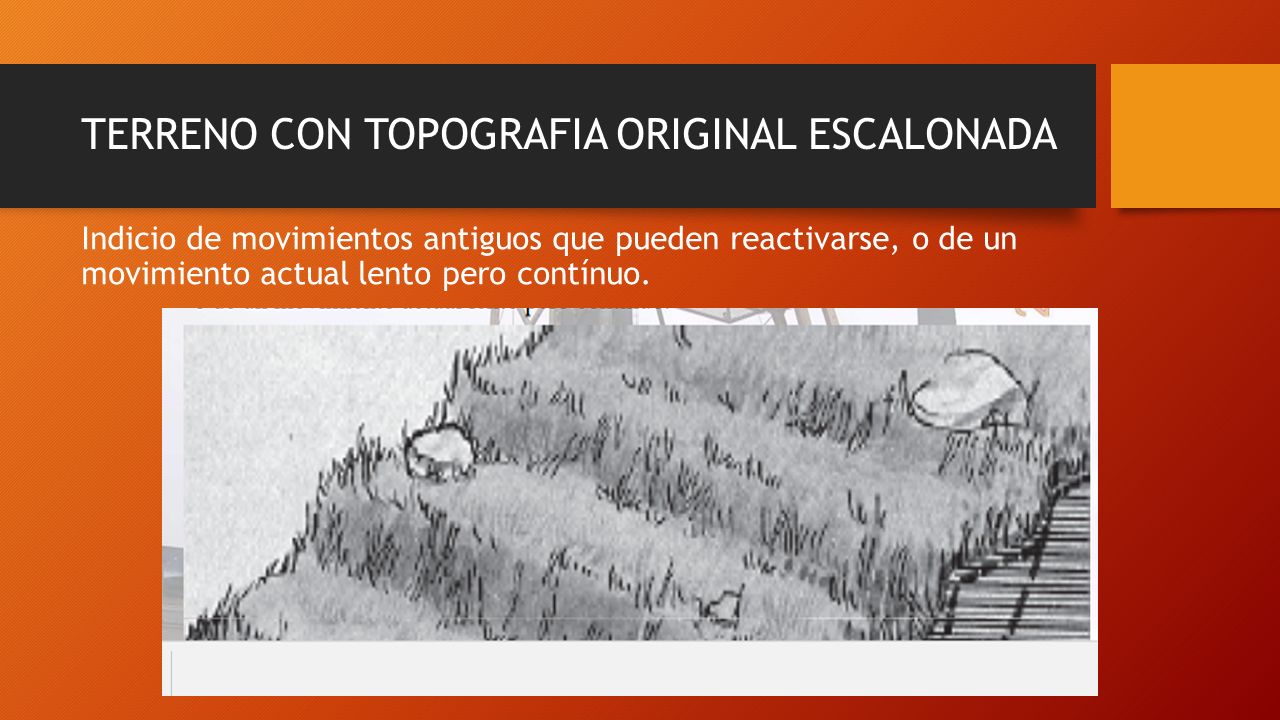

13 TERRENO CON TOPOGRAFIA ORIGINAL ESCALONADA Indicio de movimientos antiguos que pueden reactivarse, o de un movimiento actual lento pero contínuo.

14 Escarpas que muestran suelo “fresco” o escarpas viejos cubiertos por vegetación Estas son evidencias claras de deslizamientos

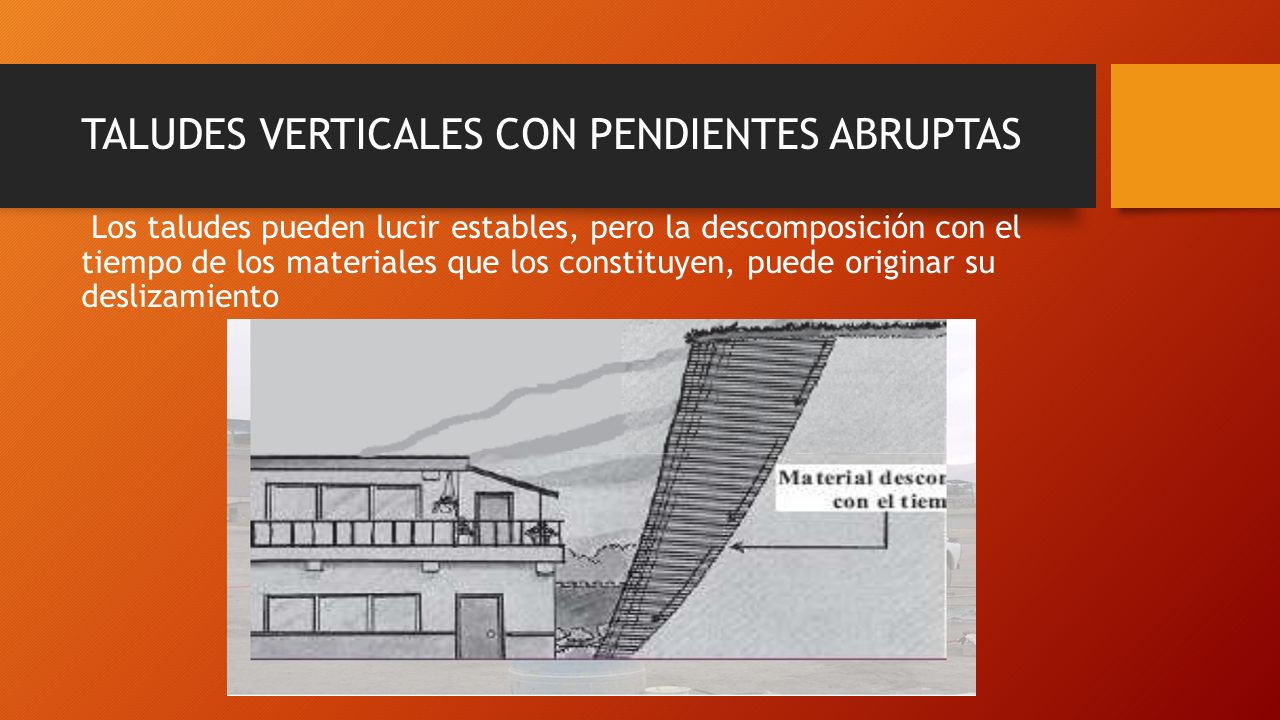

15 TALUDES VERTICALES CON PENDIENTES ABRUPTAS Los taludes pueden lucir estables, pero la descomposición con el tiempo de los materiales que los constituyen, puede originar su deslizamiento

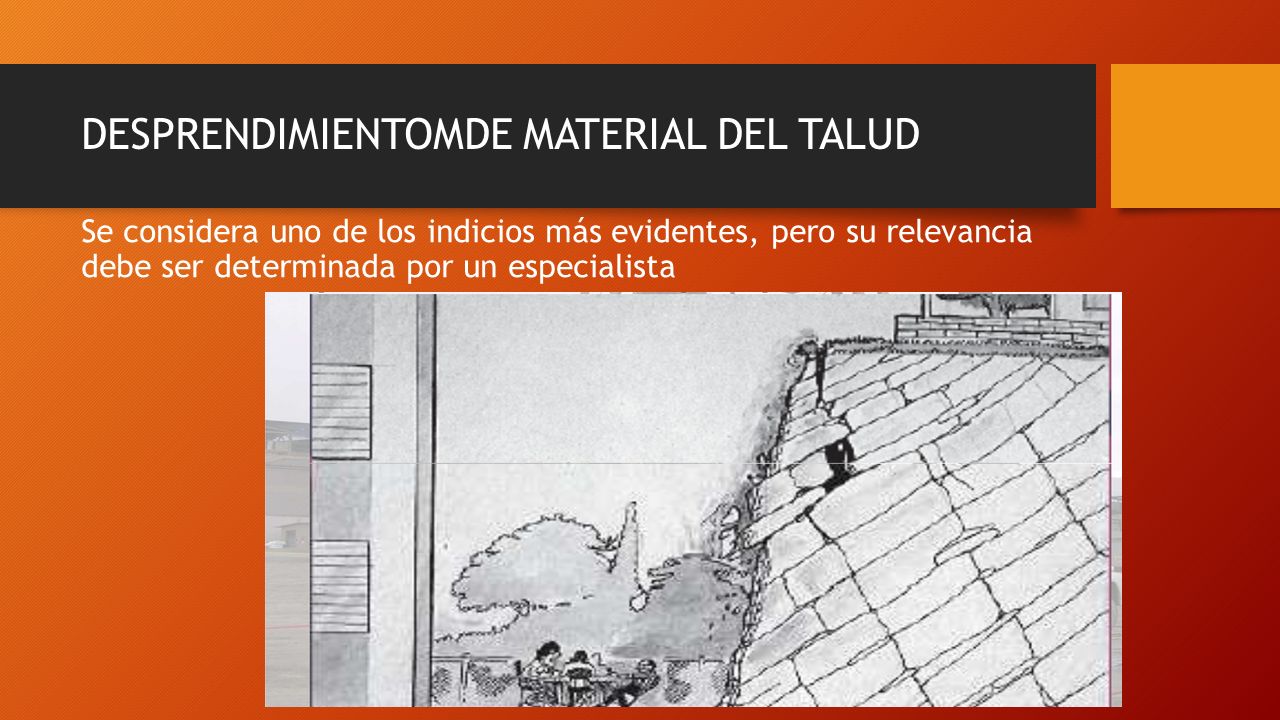

16 DESPRENDIMIENTOMDE MATERIAL DEL TALUD Se considera uno de los indicios más evidentes, pero su relevancia debe ser determinada por un especialista

17 Huecos en el terreno similares a cuevas de roedores. Son el producto de erosión interna, causada por agua infiltrada

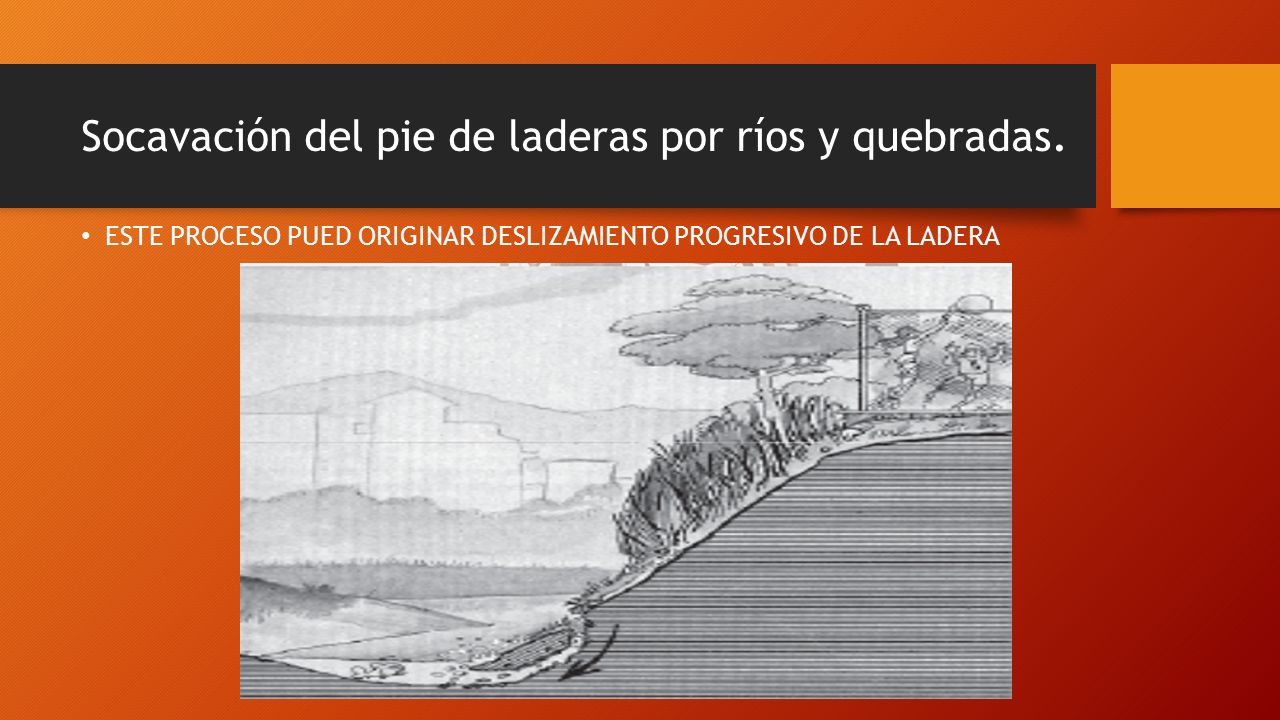

18 Socavación del pie de laderas por ríos y quebradas. ESTE PROCESO PUED ORIGINAR DESLIZAMIENTO PROGRESIVO DE LA LADERA

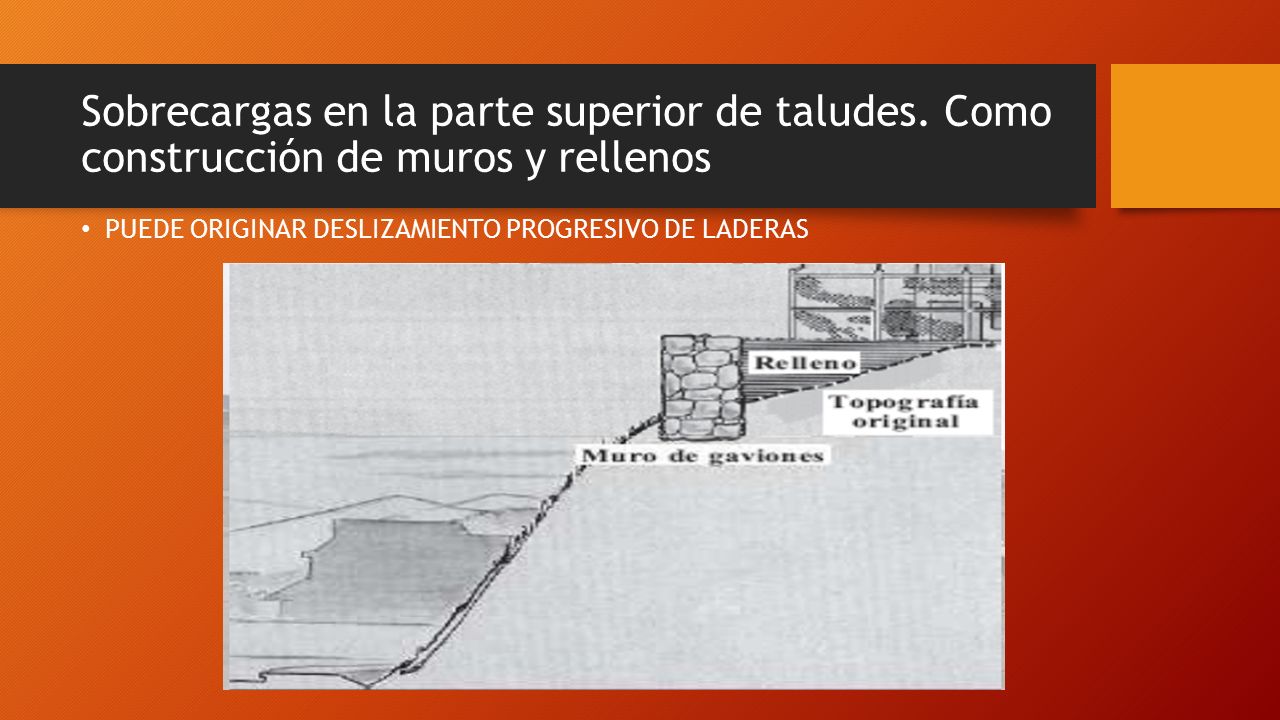

19 Sobrecargas en la parte superior de taludes. Como construcción de muros y rellenos PUEDE ORIGINAR DESLIZAMIENTO PROGRESIVO DE LADERAS

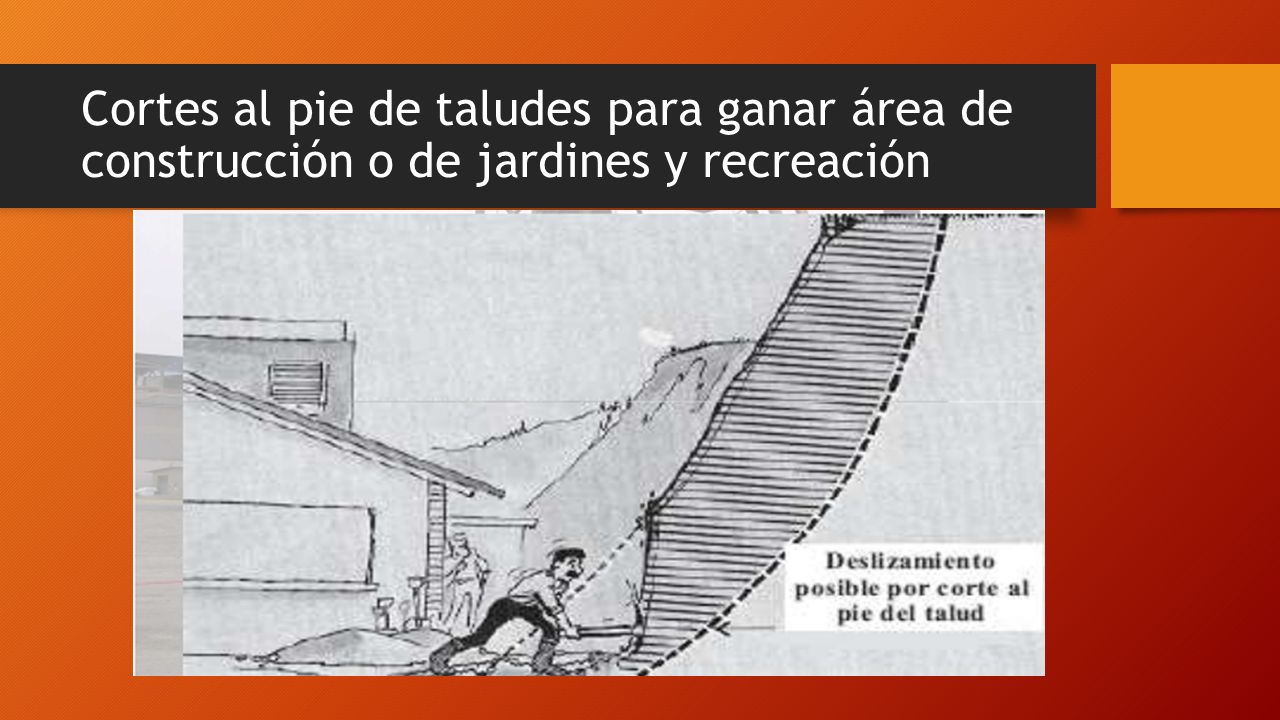

20 Cortes al pie de taludes para ganar área de construcción o de jardines y recreación

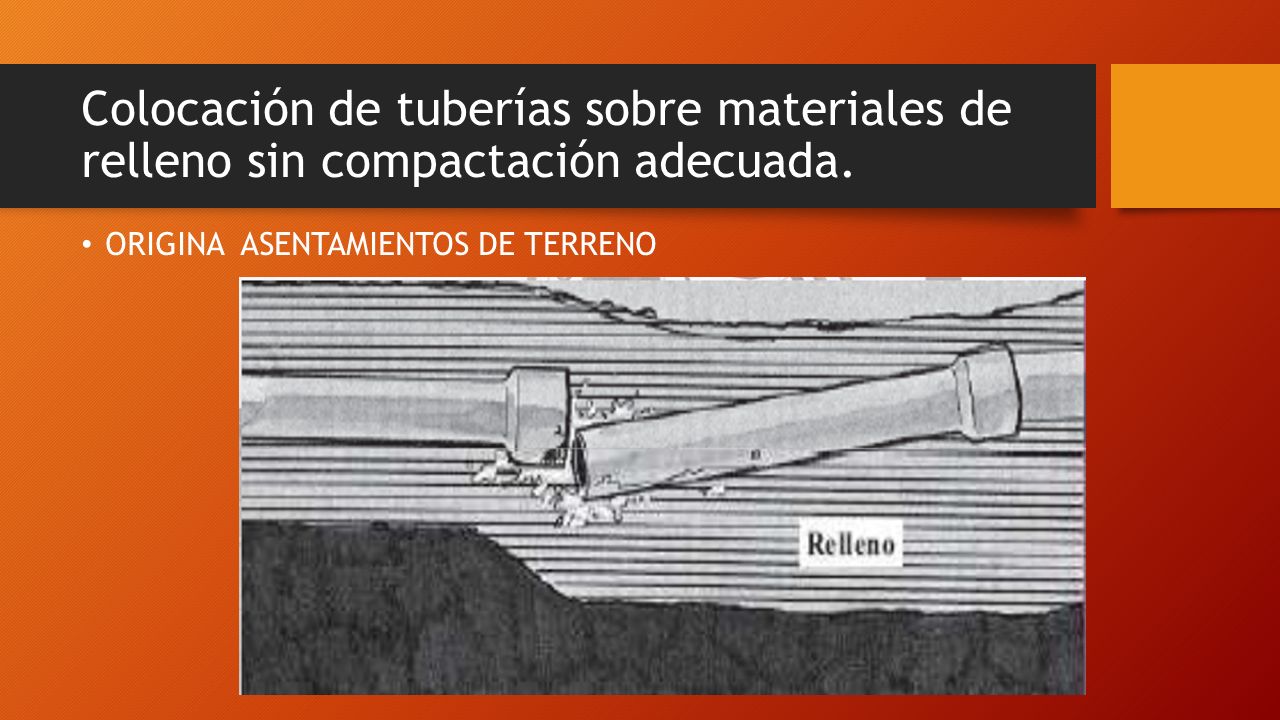

21 Colocación de tuberías sobre materiales de relleno sin compactación adecuada. ORIGINA ASENTAMIENTOS DE TERRENO

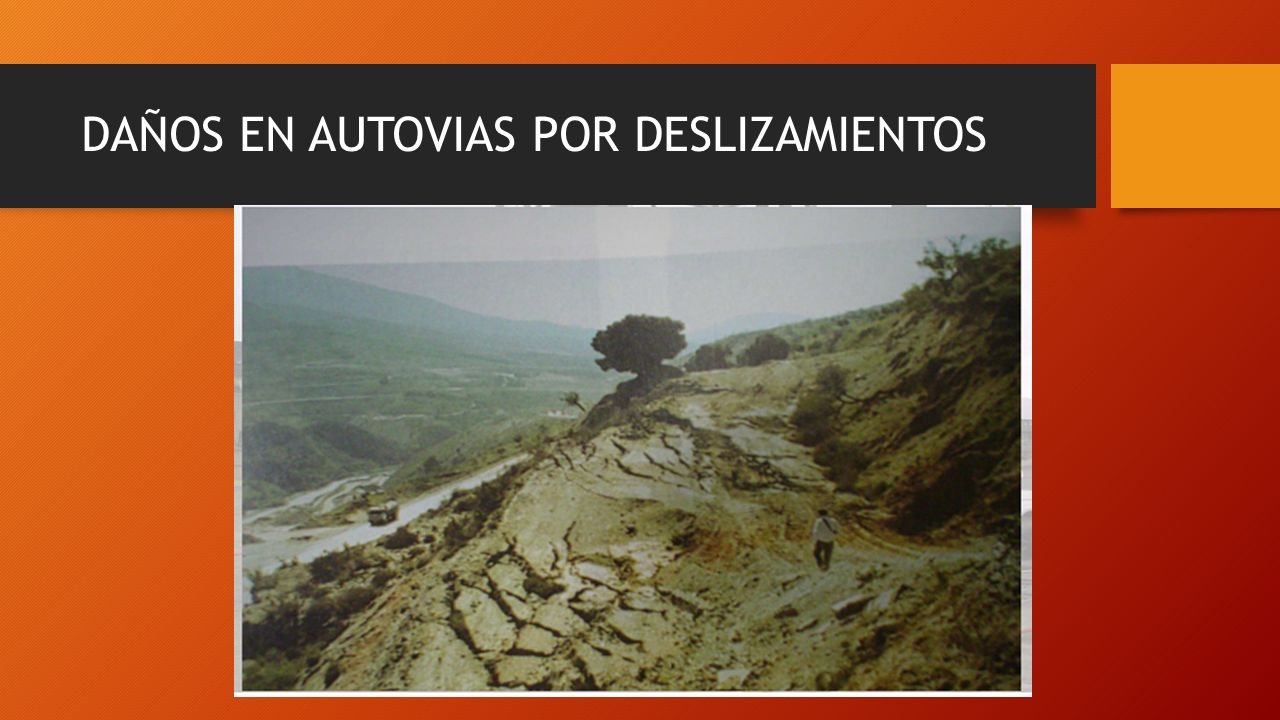

22 DAÑOS EN AUTOVIAS POR DESLIZAMIENTOS

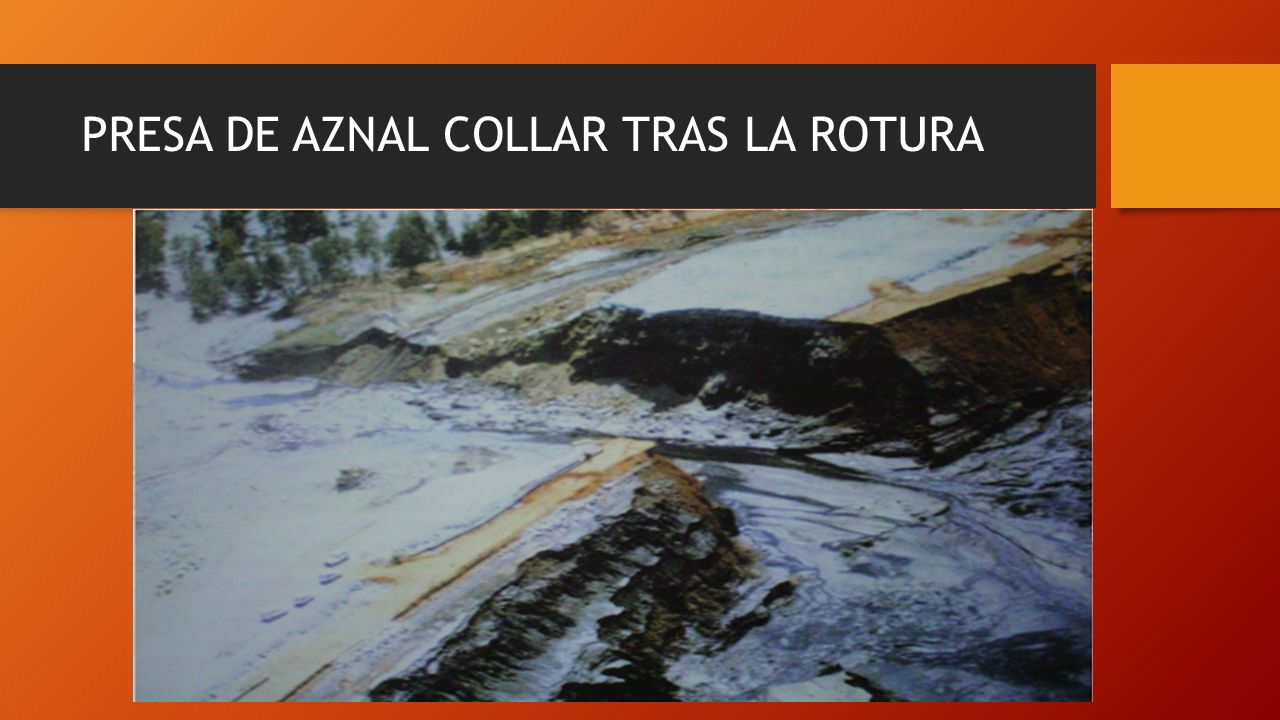

23 PRESA DE AZNAL COLLAR TRAS LA ROTURA

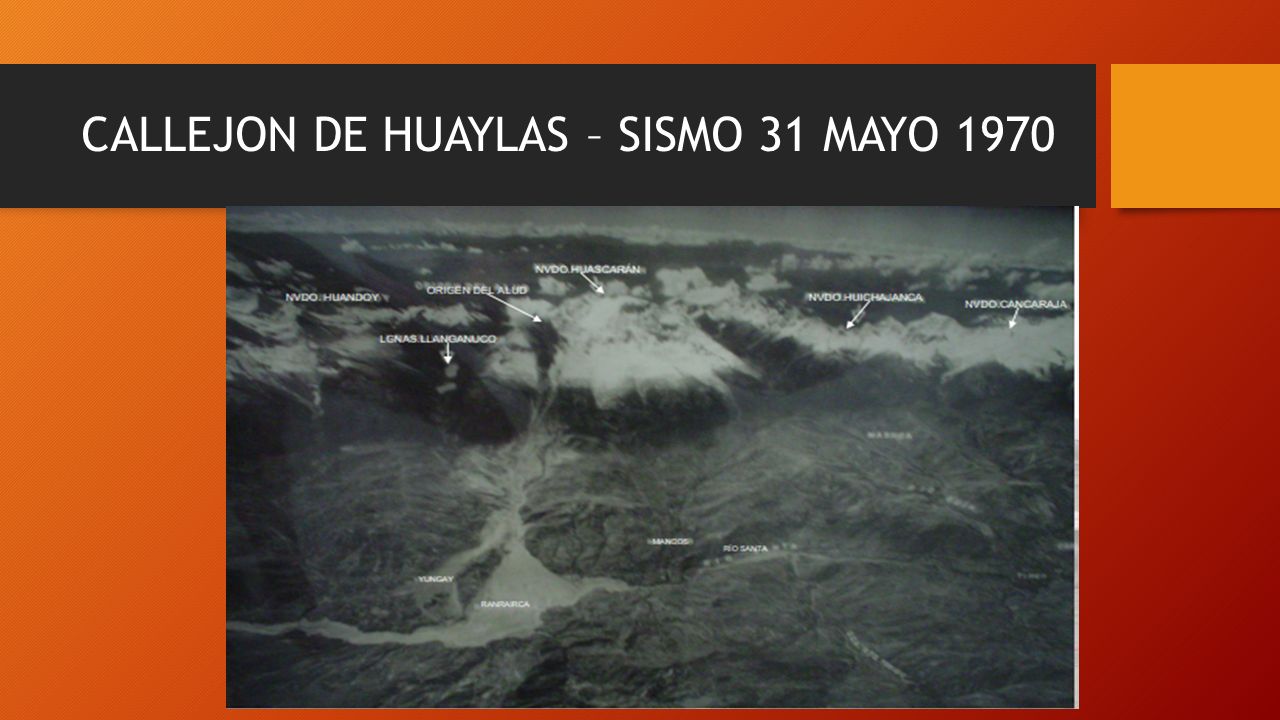

24 CALLEJON DE HUAYLAS – SISMO 31 MAYO 1970

25 Vista del talud interno de una laguna de oxidación que dio lugar a un forado por las presiones de agua

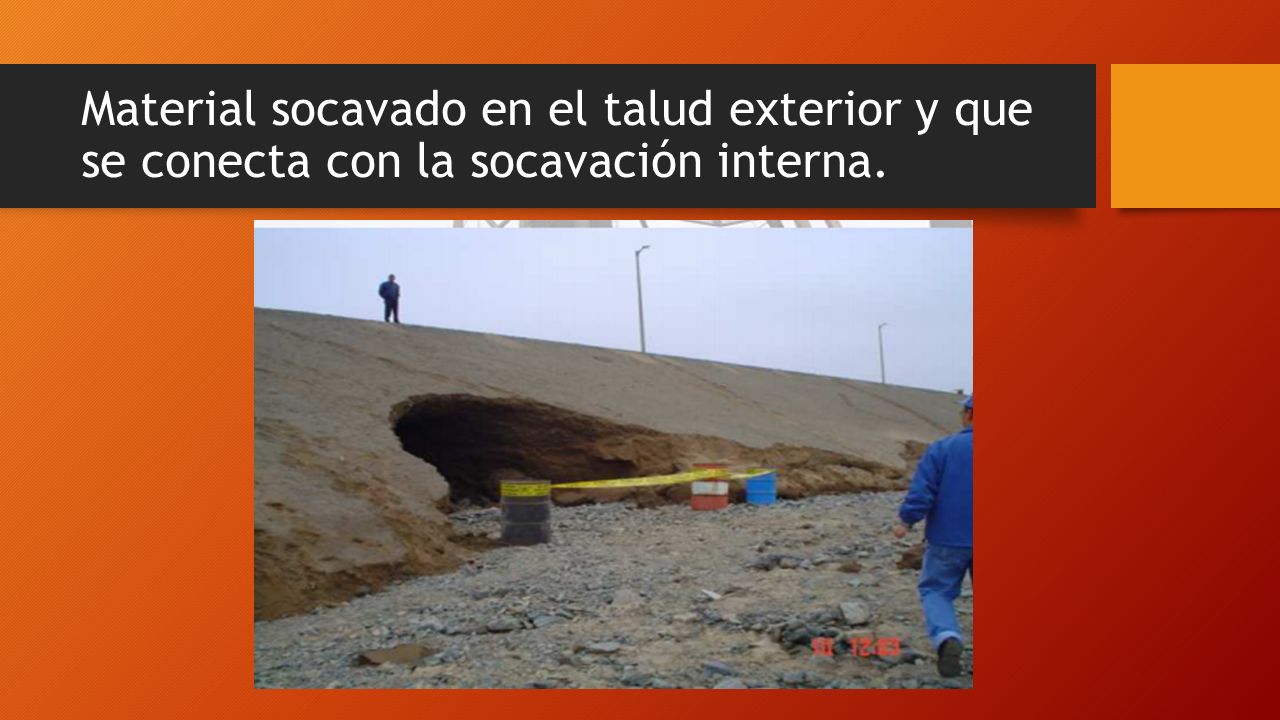

26 Material socavado en el talud exterior y que se conecta con la socavación interna.
