1 O.C. 4400211530 SERVICIO DE REPARACIÓN DE CABLES DE ARRASTRE 4 SERVICIO DE REPARACIÓN DE CABLES DE ARRASTRE ANÁLISIS DE FALLAS

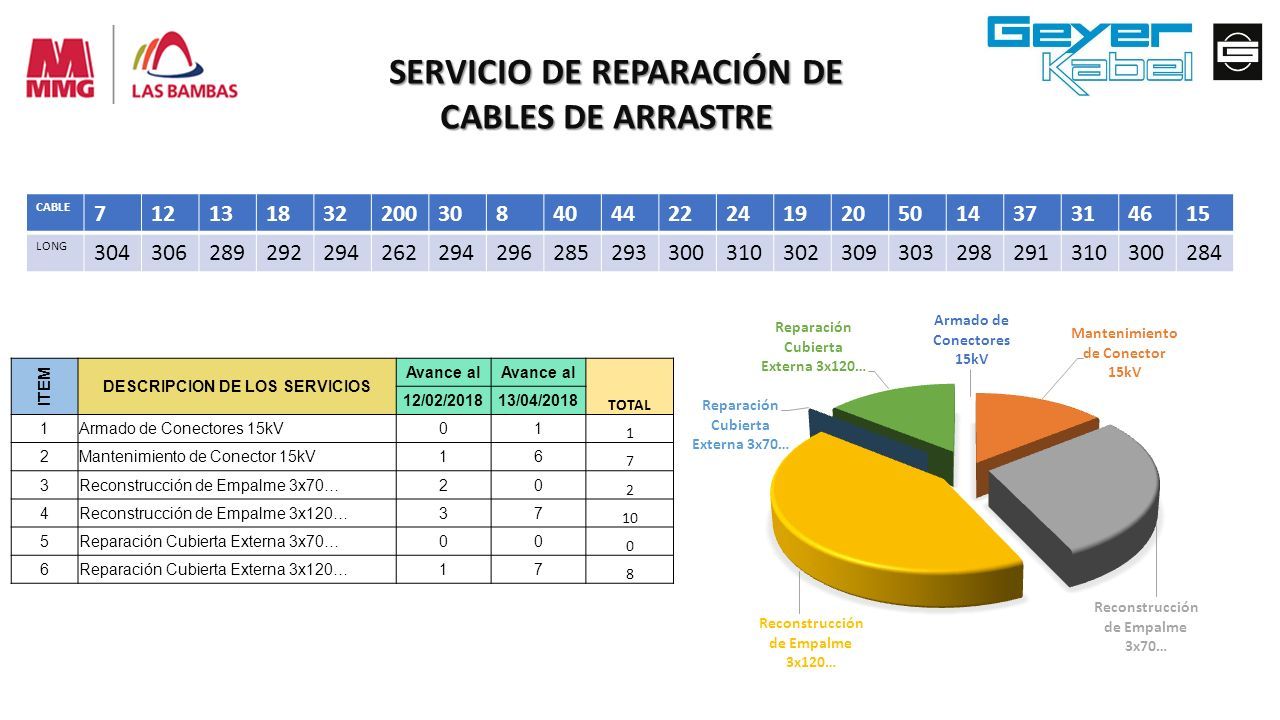

2 CABLE 712131832200308404422241920501437314615 LONG 304306289292294262294296285293300310302309303298291310300284 ITEM DESCRIPCION DE LOS SERVICIOS Avance al TOTAL 12/02/201813/04/2018 1Armado de Conectores 15kV01 1 2Mantenimiento de Conector 15kV16 7 3Reconstrucción de Empalme 3x70…20 2 4Reconstrucción de Empalme 3x120…37 10 5Reparación Cubierta Externa 3x70…00 0 6Reparación Cubierta Externa 3x120…17 8 SERVICIO DE REPARACIÓN DE CABLES DE ARRASTRE 4SERVICIO DE REPARACIÓN DE CABLES DE ARRASTRE

3 Cable pisado por equipo N° CABLELongitud (m)007304 Acabado de cubierta externaReconstrucción de Cable Se reconstruye devolviéndole las características originales al cable Espesor de Aislamiento Continuidad de la Pantalla Flexibilidad de los conductores Resistencia Mecánica del Cable Se mantiene el diámetro original del Cable

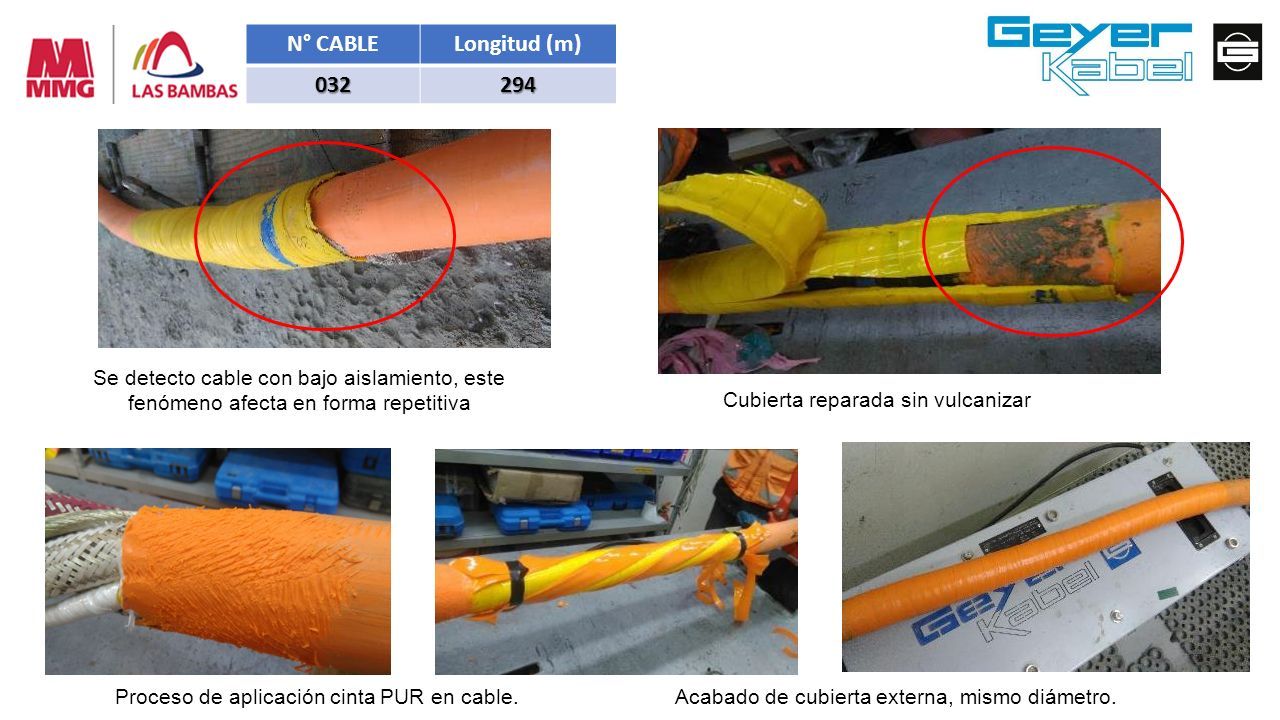

4 Se detecto cable con bajo aislamiento, este fenómeno afecta en forma repetitiva Proceso de aplicación cinta PUR en cable. Cubierta reparada sin vulcanizar N° CABLELongitud (m)032294 Acabado de cubierta externa, mismo diámetro.

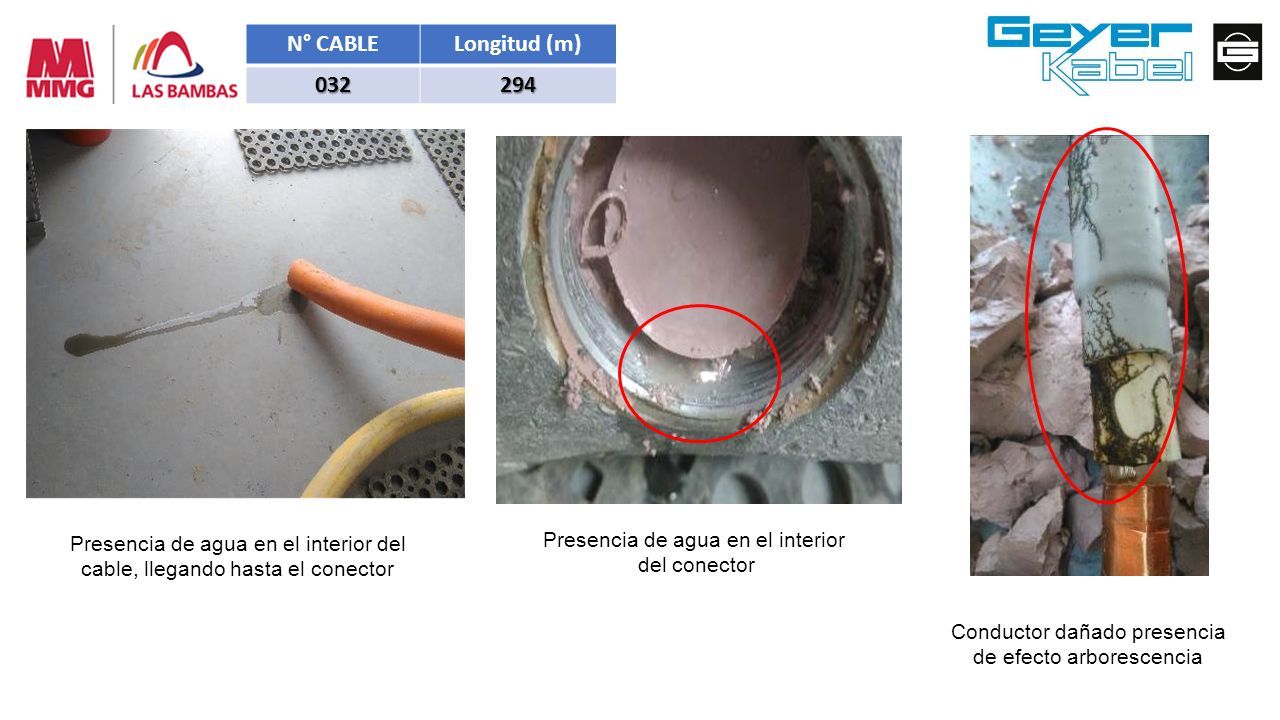

5 Presencia de agua en el interior del conector N° CABLELongitud (m)032294 Conductor dañado presencia de efecto arborescencia Presencia de agua en el interior del cable, llegando hasta el conector

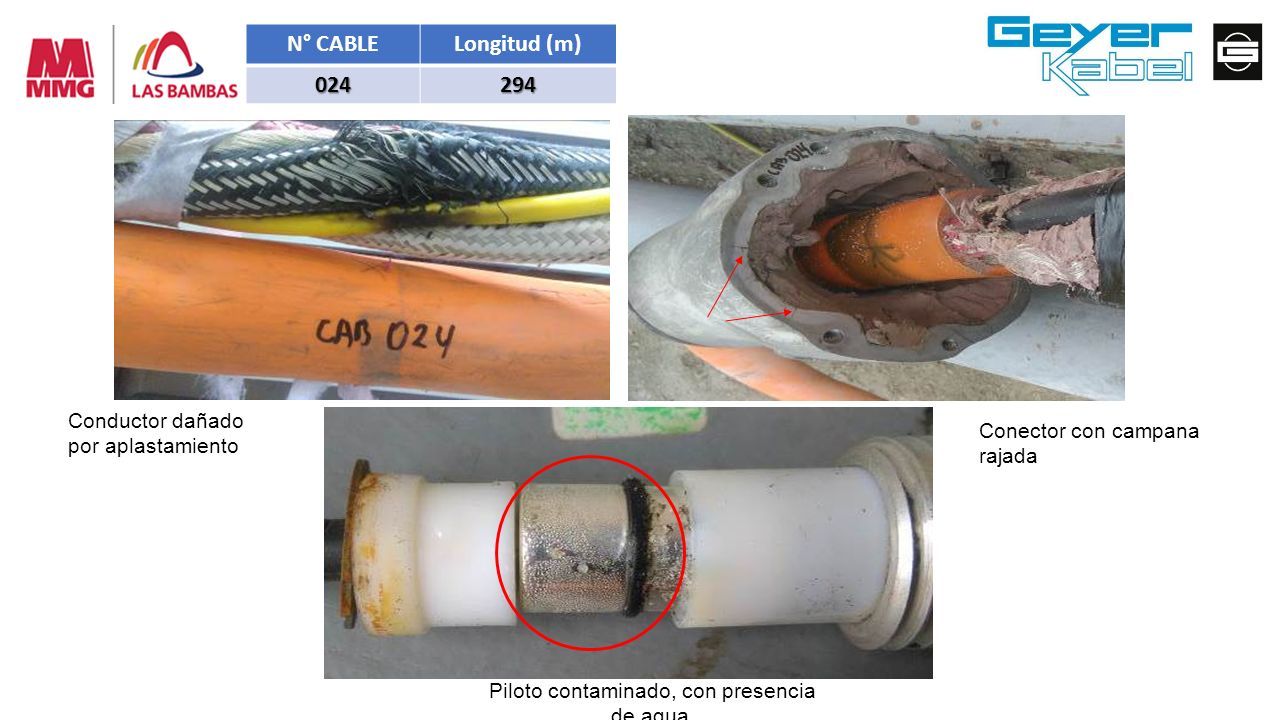

6 N° CABLELongitud (m)024294 Conductor dañado por aplastamiento Conector con campana rajada Piloto contaminado, con presencia de agua.

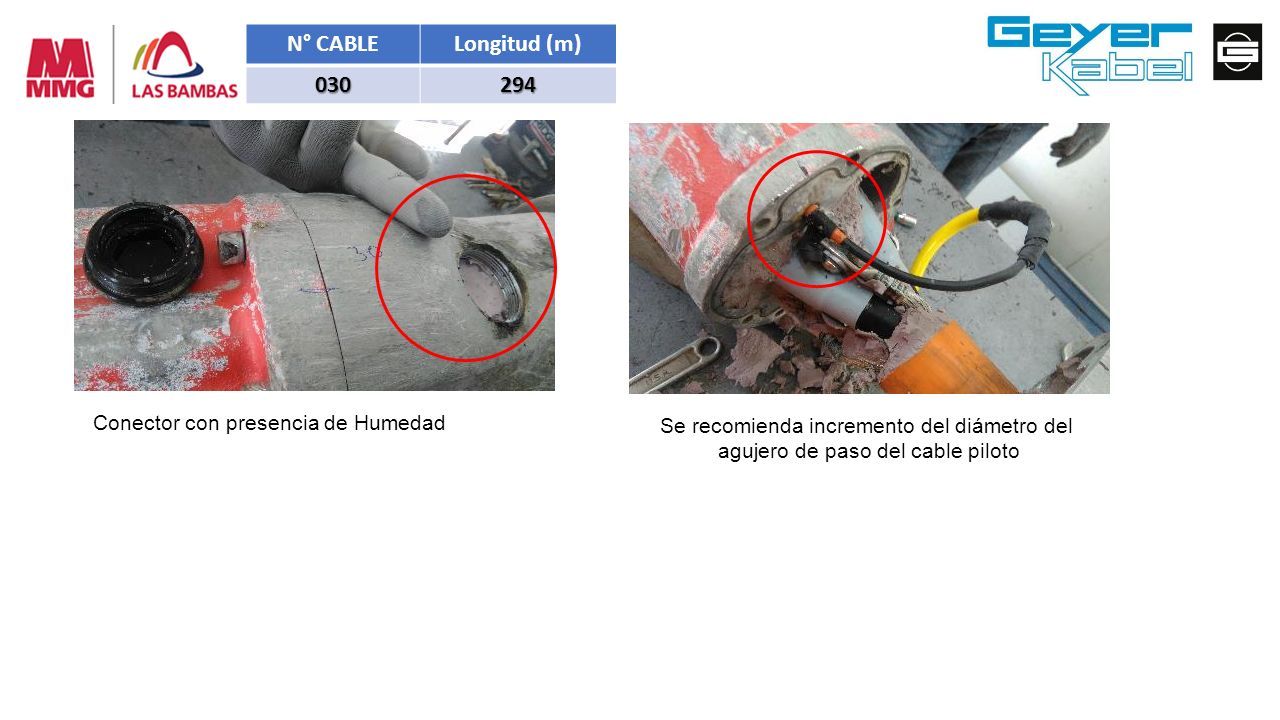

7 N° CABLELongitud (m)030294 Conector con presencia de Humedad Se recomienda incremento del diámetro del agujero de paso del cable piloto

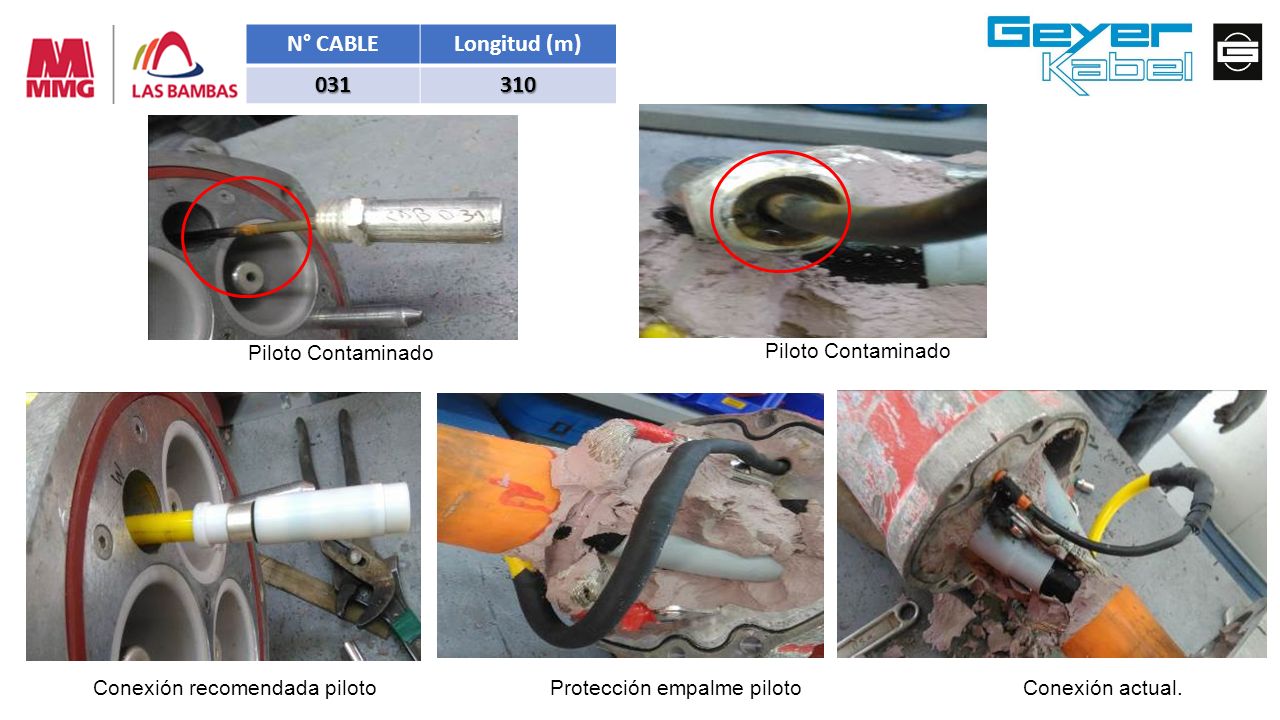

8 N° CABLELongitud (m)031310 Piloto Contaminado Conexión recomendada piloto Protección empalme piloto Conexión actual.

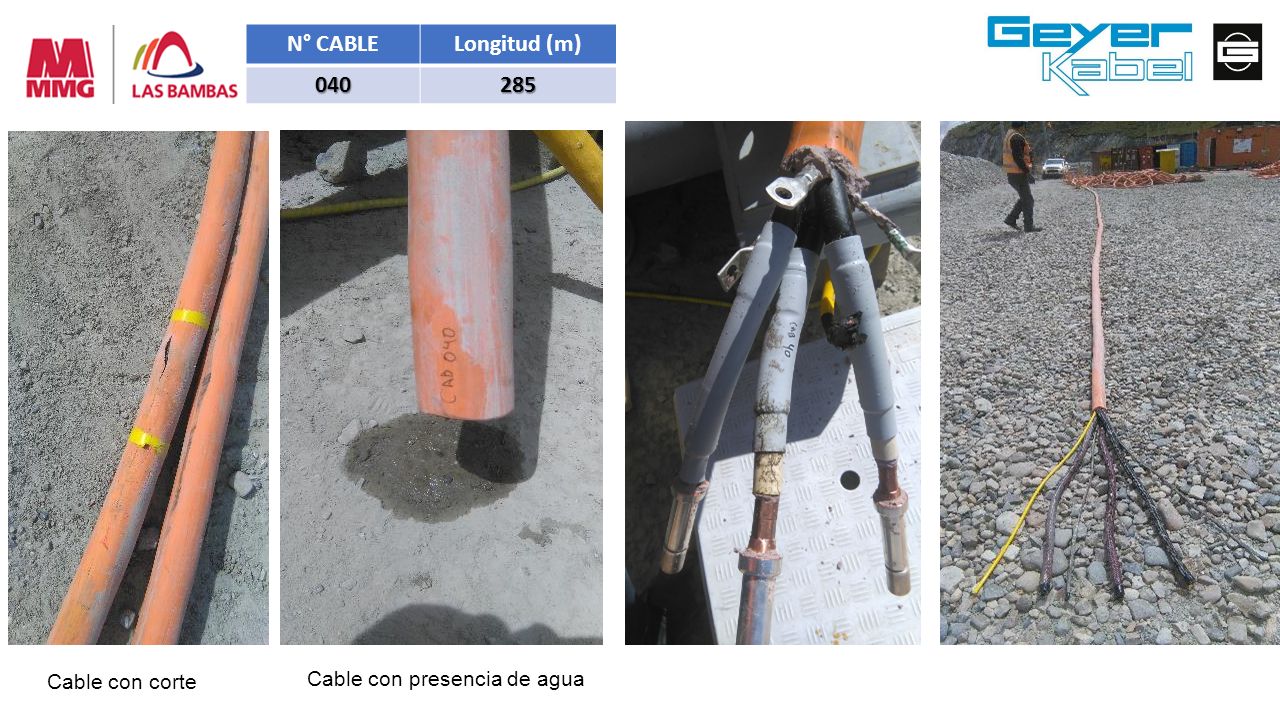

9 Cable con corte N° CABLELongitud (m)040285 Cable con presencia de agua

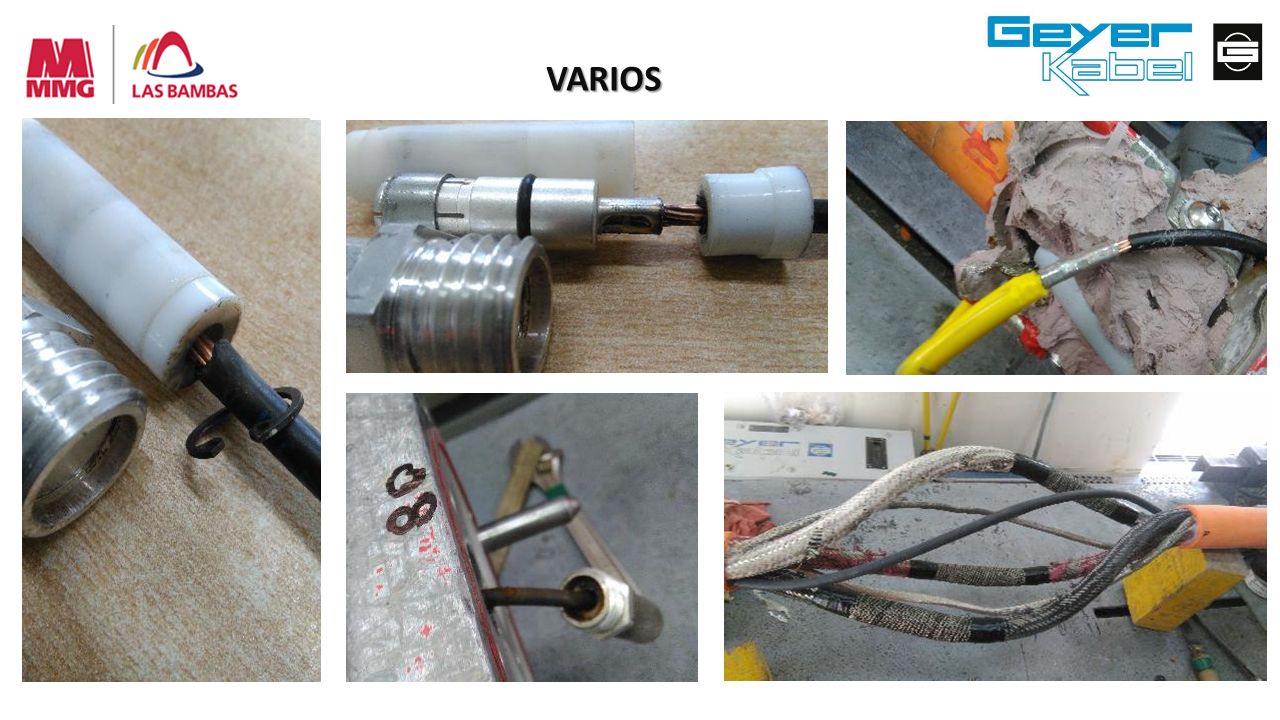

10 VARIOS

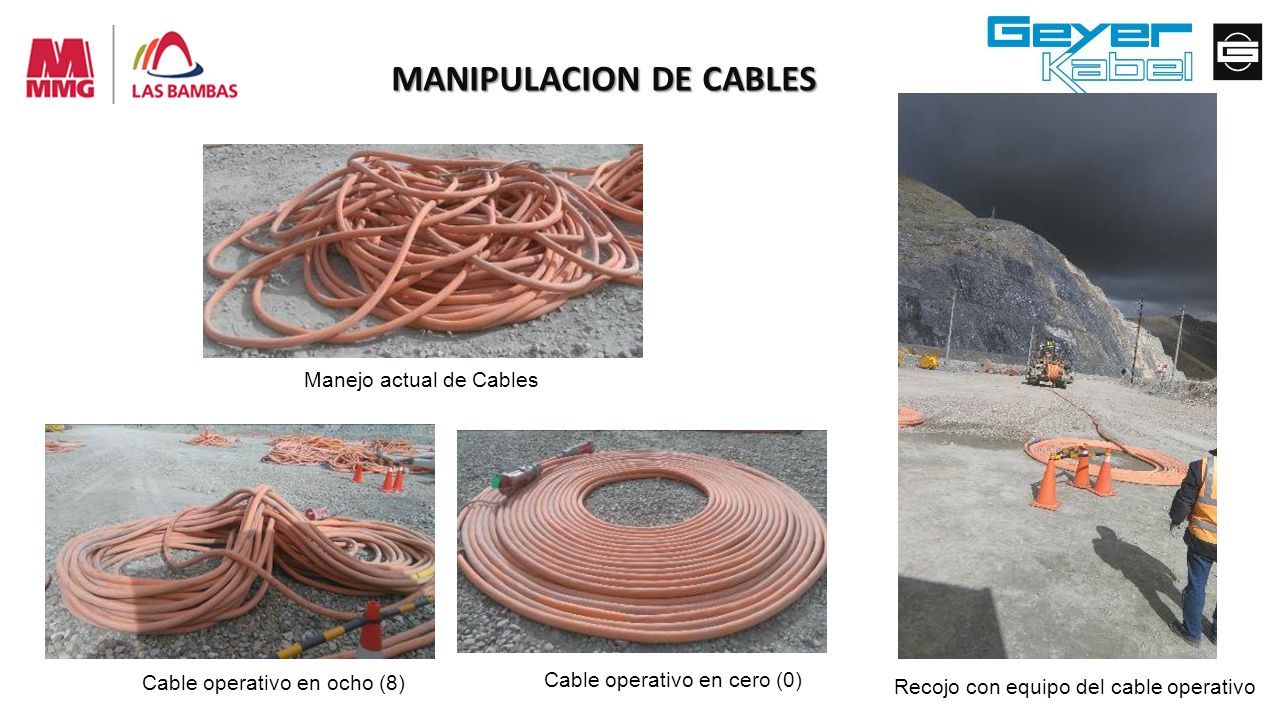

11 Cable operativo en ocho (8) Manejo actual de Cables Cable operativo en cero (0) MANIPULACION DE CABLES Recojo con equipo del cable operativo

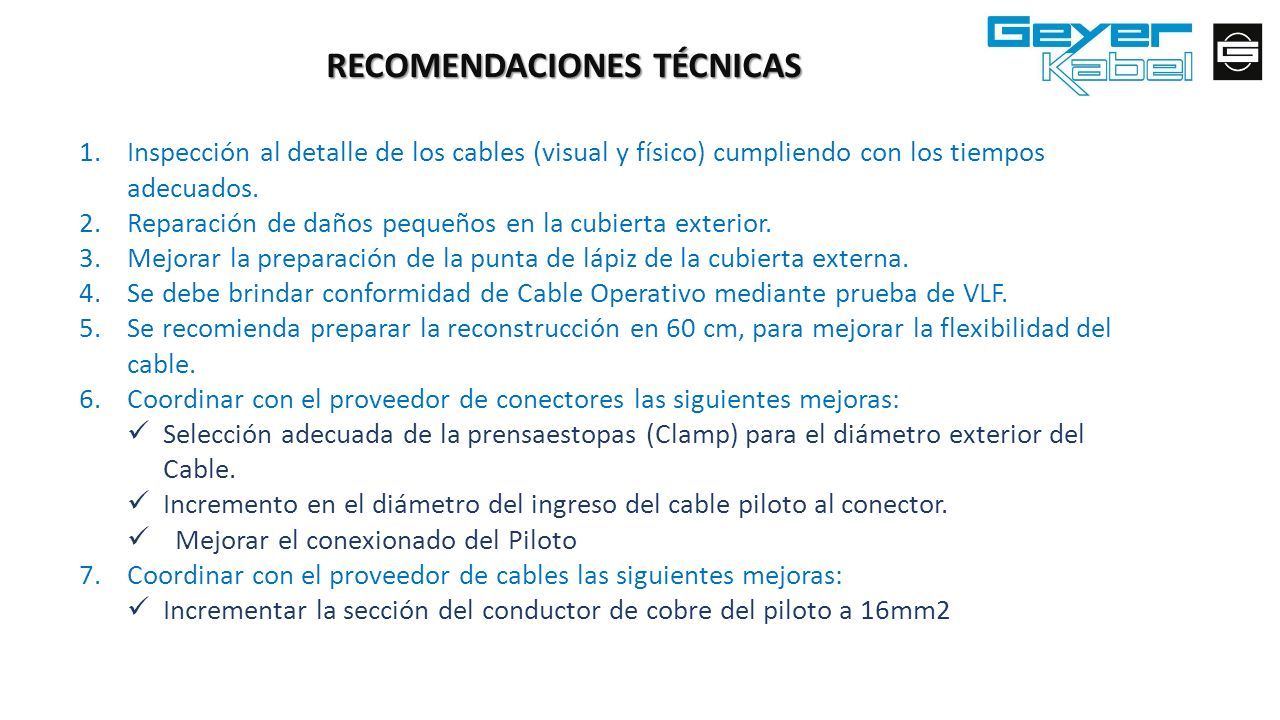

12 RECOMENDACIONES TÉCNICAS 1.Inspección al detalle de los cables (visual y físico) cumpliendo con los tiempos adecuados. 2.Reparación de daños pequeños en la cubierta exterior. 3.Mejorar la preparación de la punta de lápiz de la cubierta externa. 4.Se debe brindar conformidad de Cable Operativo mediante prueba de VLF. 5.Se recomienda preparar la reconstrucción en 60 cm, para mejorar la flexibilidad del cable. 6.Coordinar con el proveedor de conectores las siguientes mejoras: Selección adecuada de la prensaestopas (Clamp) para el diámetro exterior del Cable. Incremento en el diámetro del ingreso del cable piloto al conector. Mejorar el conexionado del Piloto 7.Coordinar con el proveedor de cables las siguientes mejoras: Incrementar la sección del conductor de cobre del piloto a 16mm2
