1 RED EXTERNA & DISPOSITIVOS

2 HE Hub Primario Hub Secundario x4 Nodo Cluster Transporte Global de Datos Banda Base 1550 nm Transporte de RF @1310nm TOPOLOGIA DE LA RED VHUB Nodo

3 CABECERA Función: Cuarto diseñado para la recepción de señales de TV (Satelital, fibra, micro ondas) y equipos para redes HFC (Internet, plataformas ópticas, distribuidores y combinadores). Componentes: Sala de equipos, cuarto eléctrico, antenas parabólicas. Ventajas: Centraliza todas las señales de la red, distribuye y alimenta los HUB.

4 Internet Pathtrak y Field view Sweep retorno Gestiones PPV VOD TV ANALOGA TV ATSC TV DVB SDA 5500 COMBINADOR DISTRIBUCION DE LAS SEÑALES

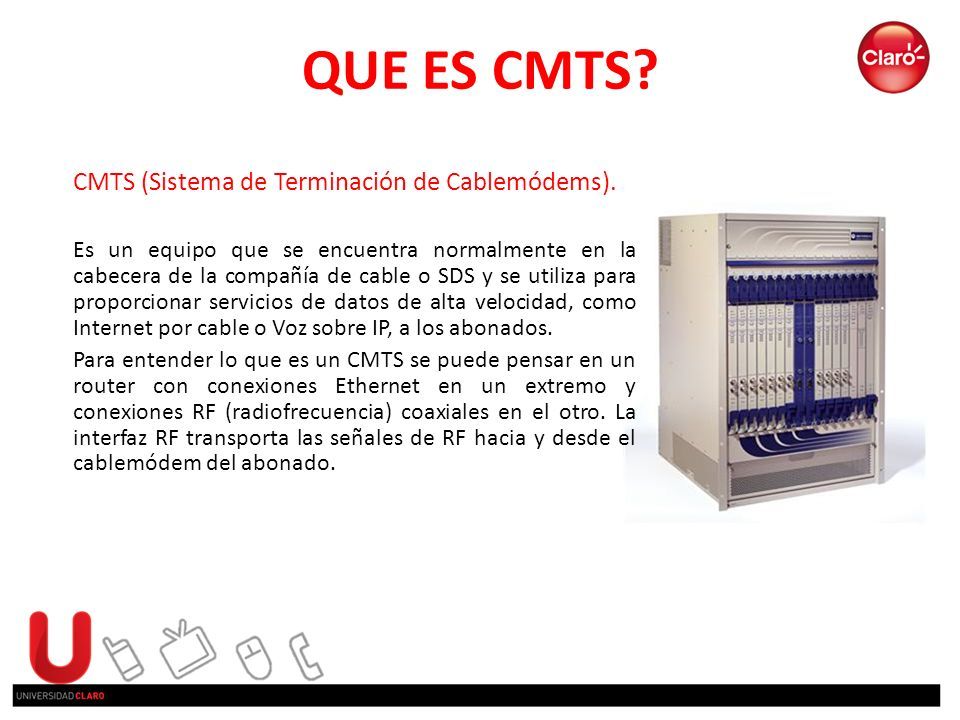

5 QUE ES CMTS? CMTS (Sistema de Terminación de Cablemódems). Es un equipo que se encuentra normalmente en la cabecera de la compañía de cable o SDS y se utiliza para proporcionar servicios de datos de alta velocidad, como Internet por cable o Voz sobre IP, a los abonados. Para entender lo que es un CMTS se puede pensar en un router con conexiones Ethernet en un extremo y conexiones RF (radiofrecuencia) coaxiales en el otro. La interfaz RF transporta las señales de RF hacia y desde el cablemódem del abonado.

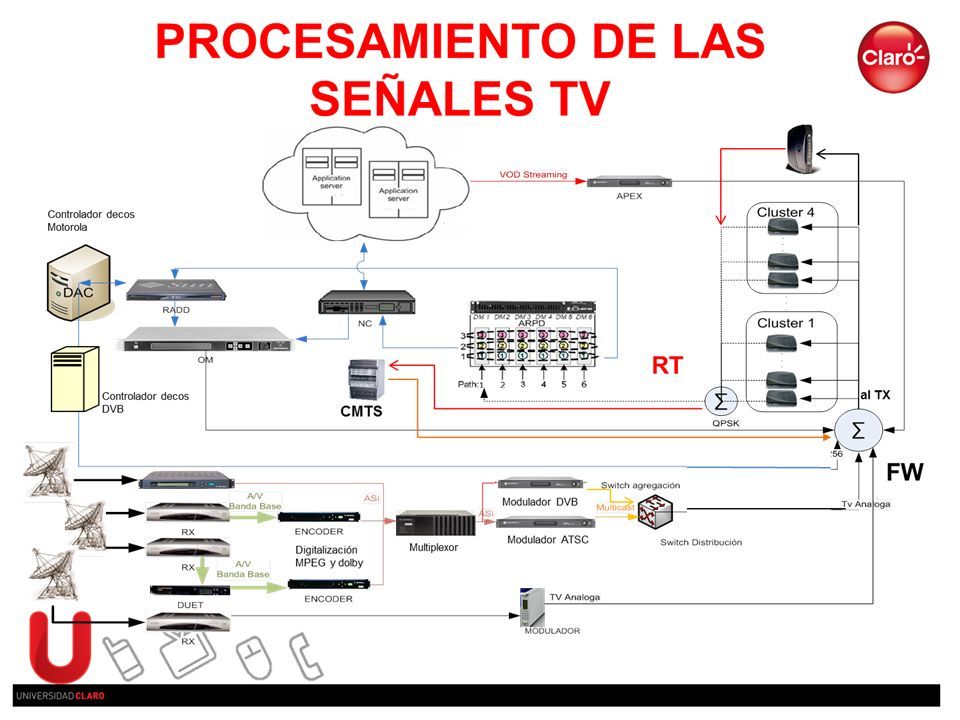

6

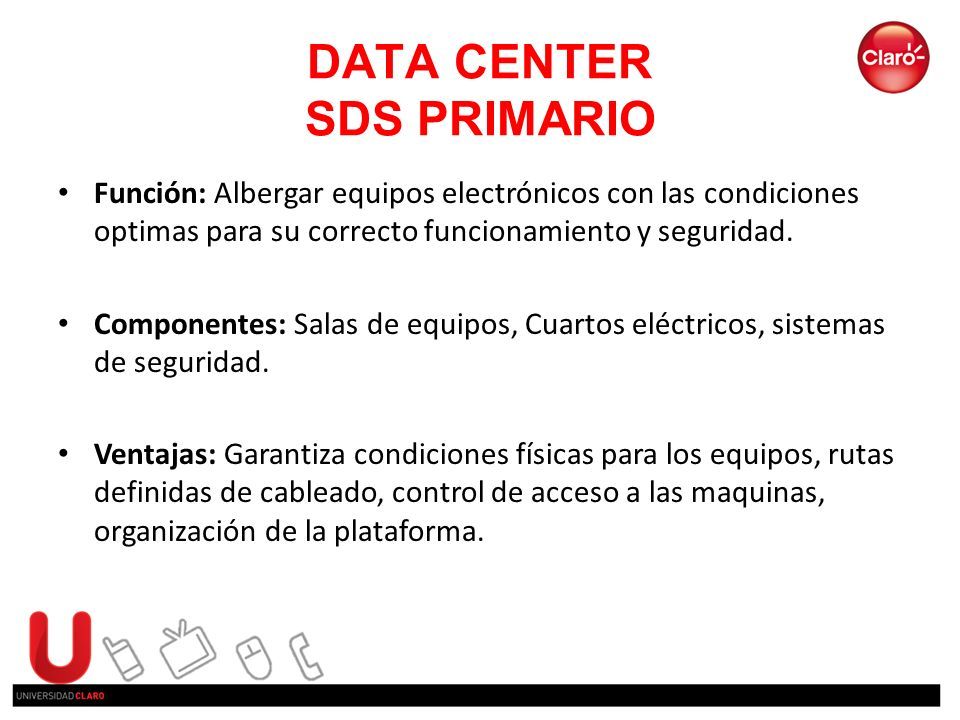

7 DATA CENTER SDS PRIMARIO Función: Albergar equipos electrónicos con las condiciones optimas para su correcto funcionamiento y seguridad. Componentes: Salas de equipos, Cuartos eléctricos, sistemas de seguridad. Ventajas: Garantiza condiciones físicas para los equipos, rutas definidas de cableado, control de acceso a las maquinas, organización de la plataforma.

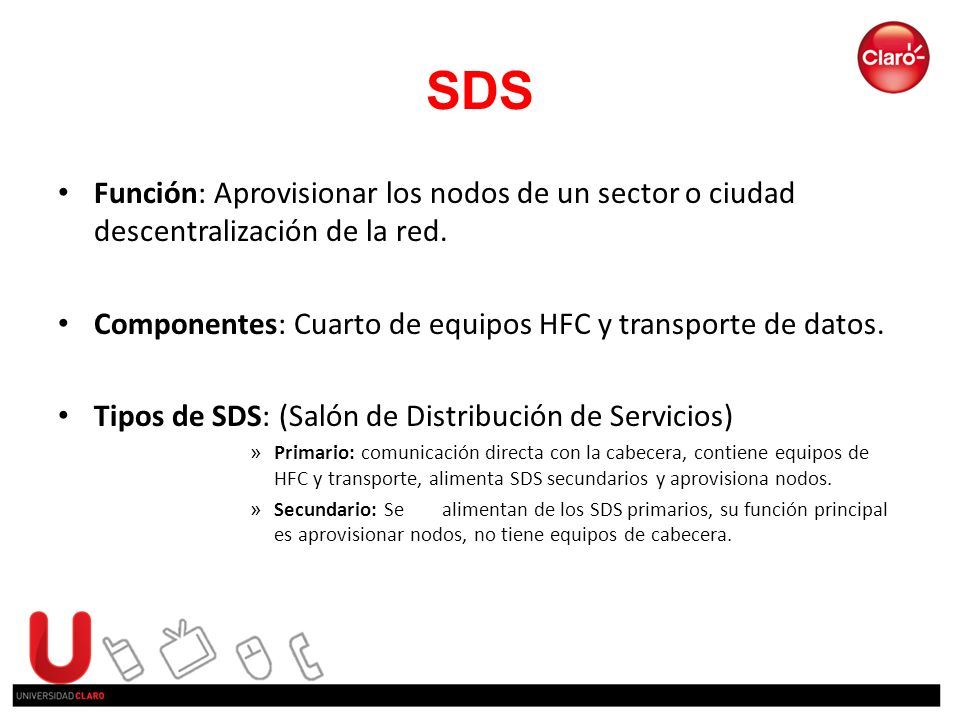

8 SDS Función: Aprovisionar los nodos de un sector o ciudad descentralización de la red. Componentes: Cuarto de equipos HFC y transporte de datos. Tipos de SDS: (Salón de Distribución de Servicios) » Primario: comunicación directa con la cabecera, contiene equipos de HFC y transporte, alimenta SDS secundarios y aprovisiona nodos. » Secundario: Sealimentan de los SDS primarios, su función principal es aprovisionar nodos, no tiene equipos de cabecera.

9 PLATAFORMA ÓPTICA Y RF Función: Transporte de datos, puente entre la red de fibra y la red coaxial, distribución de señal, aprovisionamiento de servicios. Componentes: Equipos transmisores, receptores, divisores, amplificadores, combinadores y distribuidores.

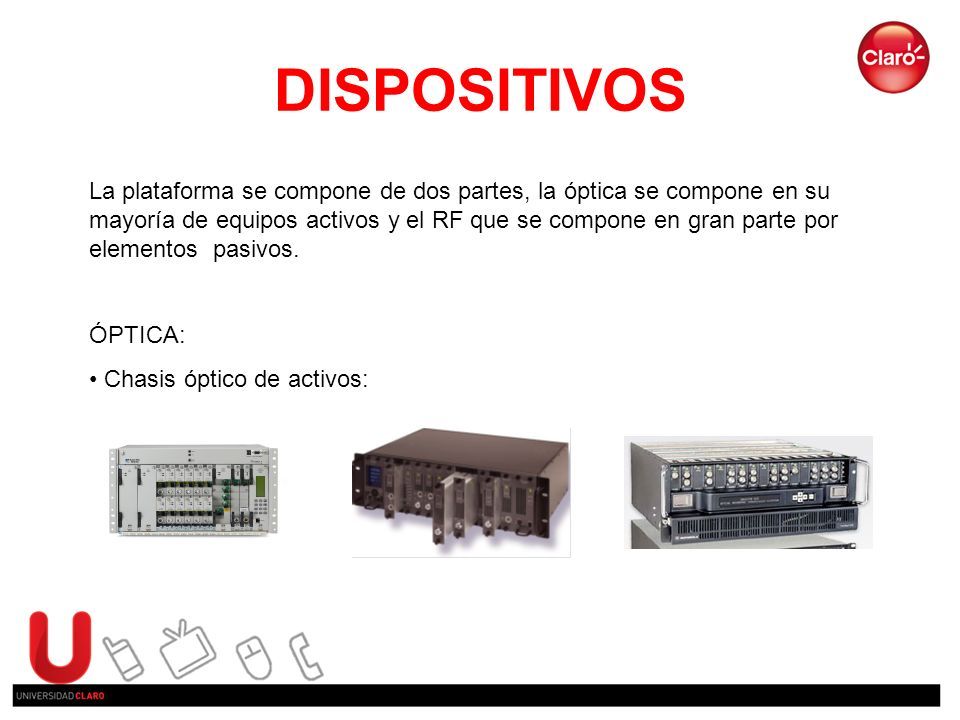

10 DISPOSITIVOS La plataforma se compone de dos partes, la óptica se compone en su mayoría de equipos activos y el RF que se compone en gran parte por elementos pasivos. ÓPTICA: Chasis óptico de activos: Prisma II CH3000 AuroraGX2 Motorola

11 Transmisores ópticos TX 1550 scientific TX 1310 scientific TX 1550 Motorola TX 1310 Motorola TX 1310 y 1550 Aurora

12 Receptores (7Mhz – 55Mhz) ópticos RX Motorola (5Mhz- 200Mhz) RX scientific HD RX Aurora FIBER DEEP HFC 1 segmento (5-45Mhz) RX Aurora VHUB, HFC segmentado (5Mhz- 42Mhz)

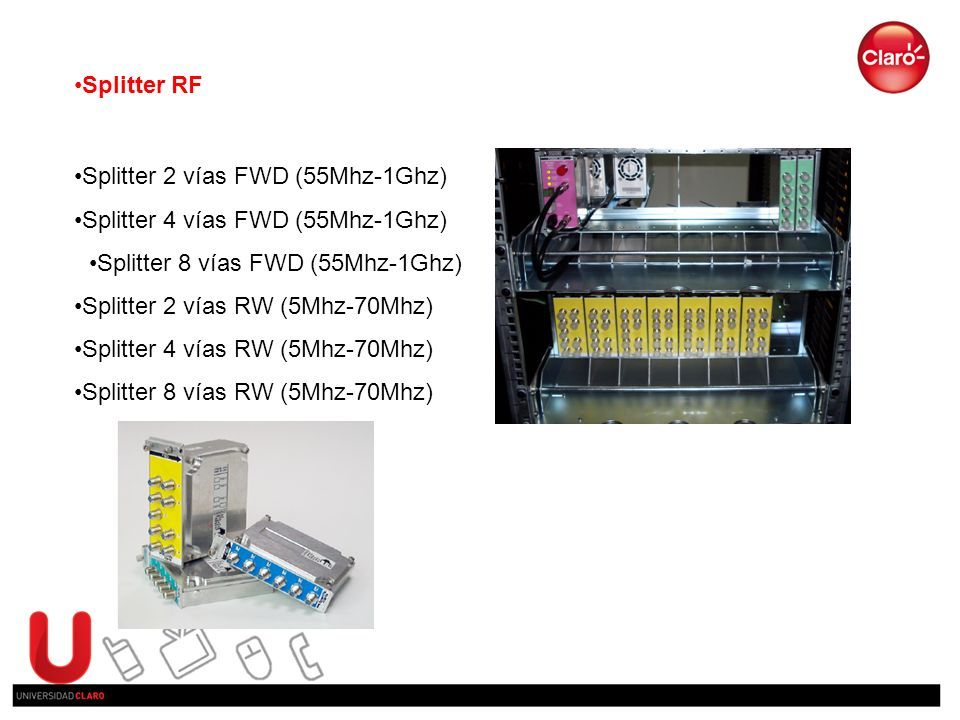

13 Splitter RF Splitter 2 vías FWD (55Mhz-1Ghz) Splitter 4 vías FWD (55Mhz-1Ghz) Splitter 8 vías FWD (55Mhz-1Ghz) Splitter 2 vías RW (5Mhz-70Mhz) Splitter 4 vías RW (5Mhz-70Mhz) Splitter 8 vías RW (5Mhz-70Mhz)

14 RED HFC

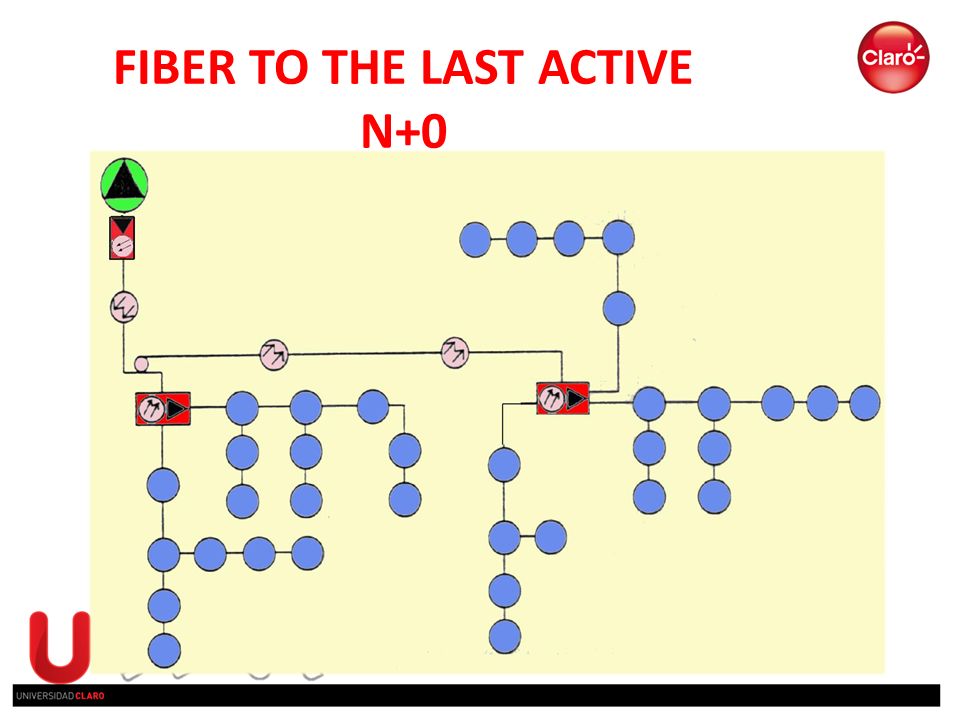

15 FIBER TO THE LAST ACTIVE N+0

16 BLASTER (Broadband Layered Architecture to Enhace Rehability) N+1

17 ÁRBOL RAMA PARA HFC Fiber-to-the-Feeder N+2,N+3 etc.

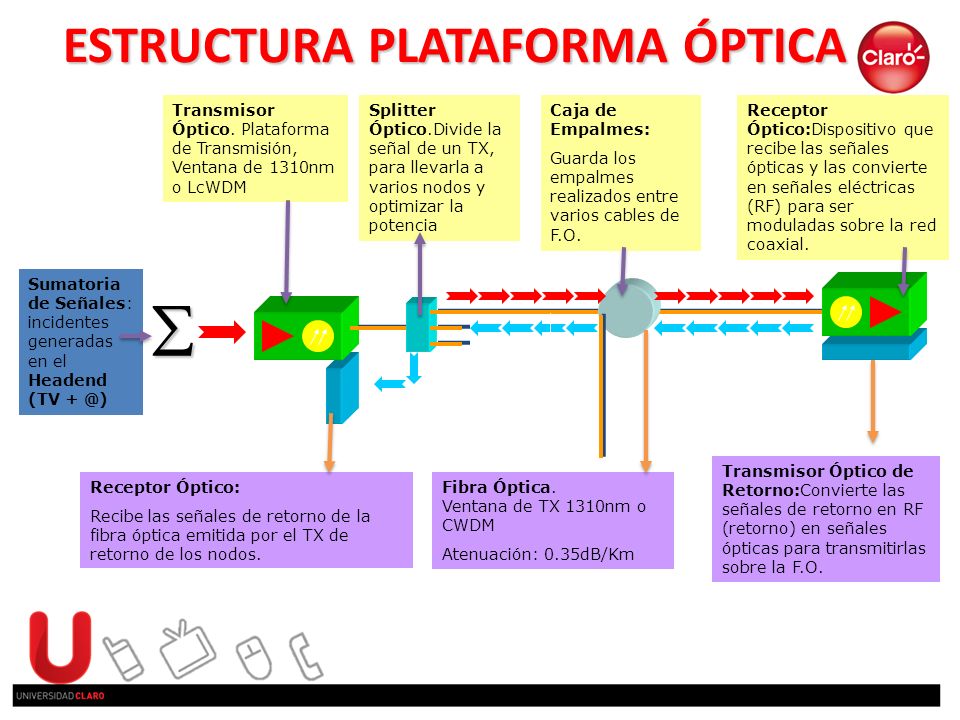

18  Sumatoria de Señales: incidentes generadas en el Headend (TV + @) Transmisor Óptico. Plataforma de Transmisión, Ventana de 1310nm o LcWDM Splitter Óptico.Divide la señal de un TX, para llevarla a varios nodos y optimizar la potencia Fibra Óptica. Ventana de TX 1310nm o CWDM Atenuación: 0.35dB/Km Caja de Empalmes: Guarda los empalmes realizados entre varios cables de F.O. Receptor Óptico:Dispositivo que recibe las señales ópticas y las convierte en señales eléctricas (RF) para ser moduladas sobre la red coaxial. Transmisor Óptico de Retorno:Convierte las señales de retorno en RF (retorno) en señales ópticas para transmitirlas sobre la F.O. Receptor Óptico: Recibe las señales de retorno de la fibra óptica emitida por el TX de retorno de los nodos. ESTRUCTURA PLATAFORMA ÓPTICA

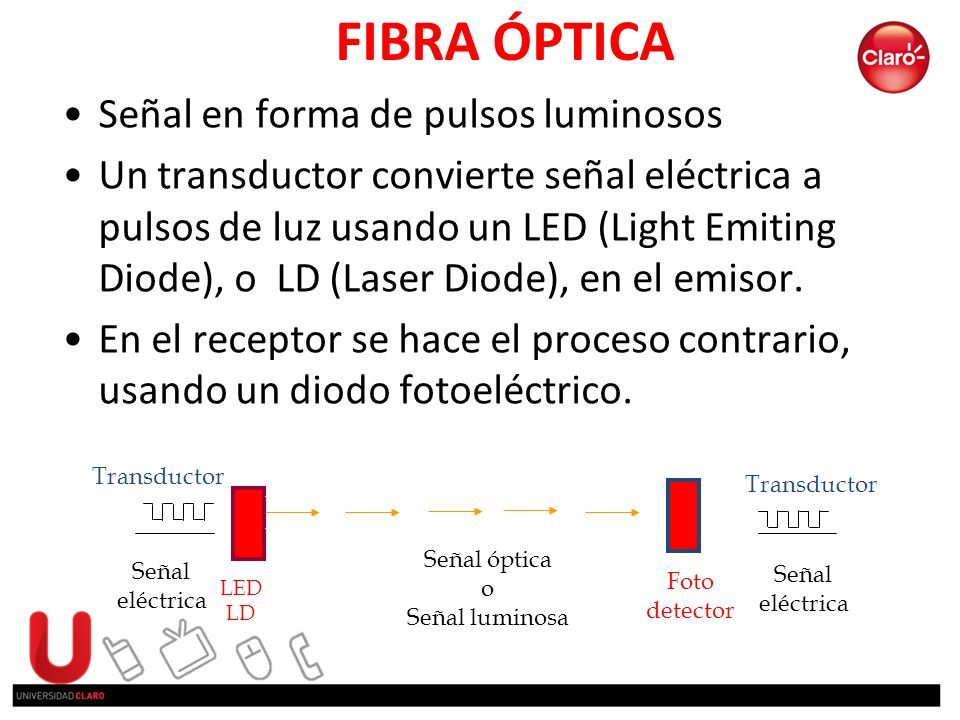

19 FIBRA ÓPTICA Señal en forma de pulsos luminosos Un transductor convierte señal eléctrica a pulsos de luz usando un LED (Light Emiting Diode), o LD (Laser Diode), en el emisor. En el receptor se hace el proceso contrario, usando un diodo fotoeléctrico. LED LD Foto detector Señal óptica o Señal luminosa Señal eléctrica Señal eléctrica Transductor

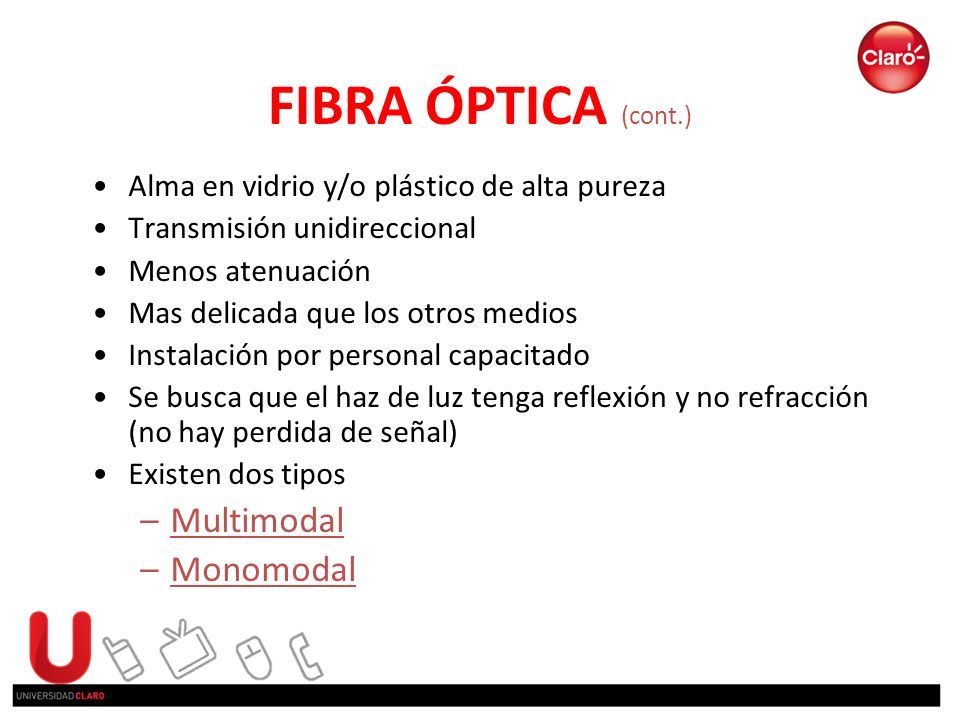

20 FIBRA ÓPTICA (cont.) Alma en vidrio y/o plástico de alta pureza Transmisión unidireccional Menos atenuación Mas delicada que los otros medios Instalación por personal capacitado Se busca que el haz de luz tenga reflexión y no refracción (no hay perdida de señal) Existen dos tipos –Multimodal –Monomodal

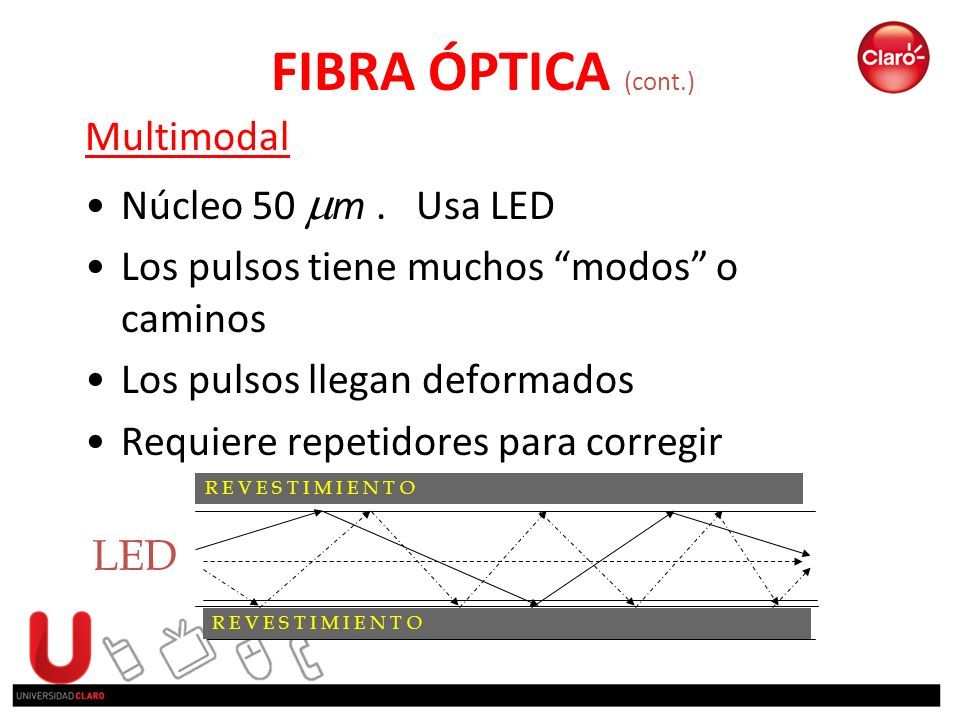

21 FIBRA ÓPTICA (cont.) Multimodal Núcleo 50  m. Usa LED Los pulsos tiene muchos “modos” o caminos Los pulsos llegan deformados Requiere repetidores para corregir R E V E S T I M I E N T O LED

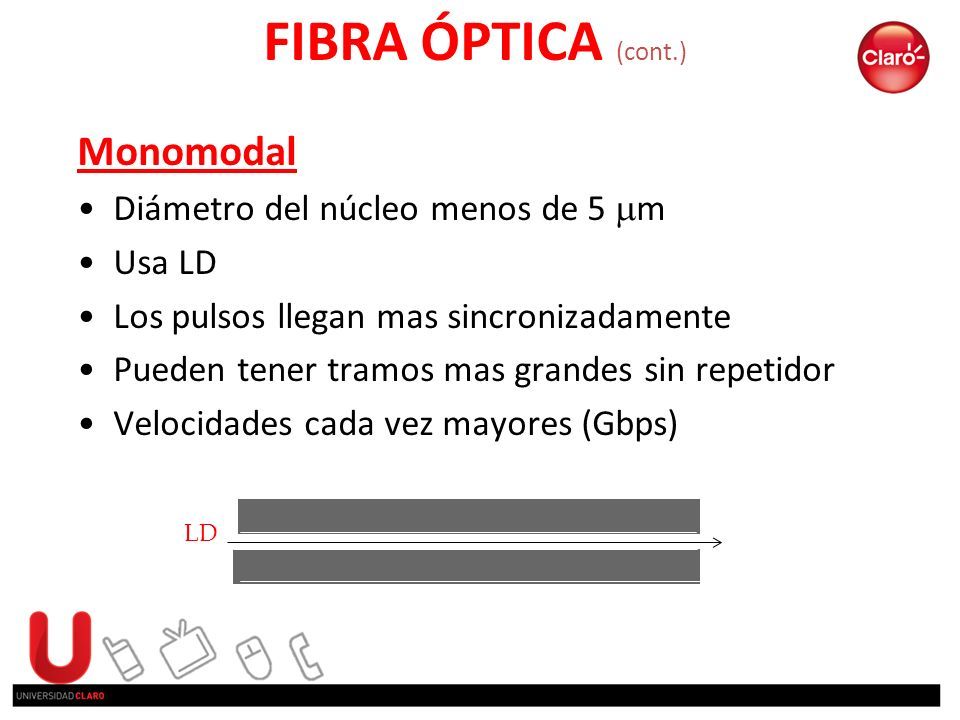

22 FIBRA ÓPTICA (cont.) Monomodal Diámetro del núcleo menos de 5  m Usa LD Los pulsos llegan mas sincronizadamente Pueden tener tramos mas grandes sin repetidor Velocidades cada vez mayores (Gbps) LD

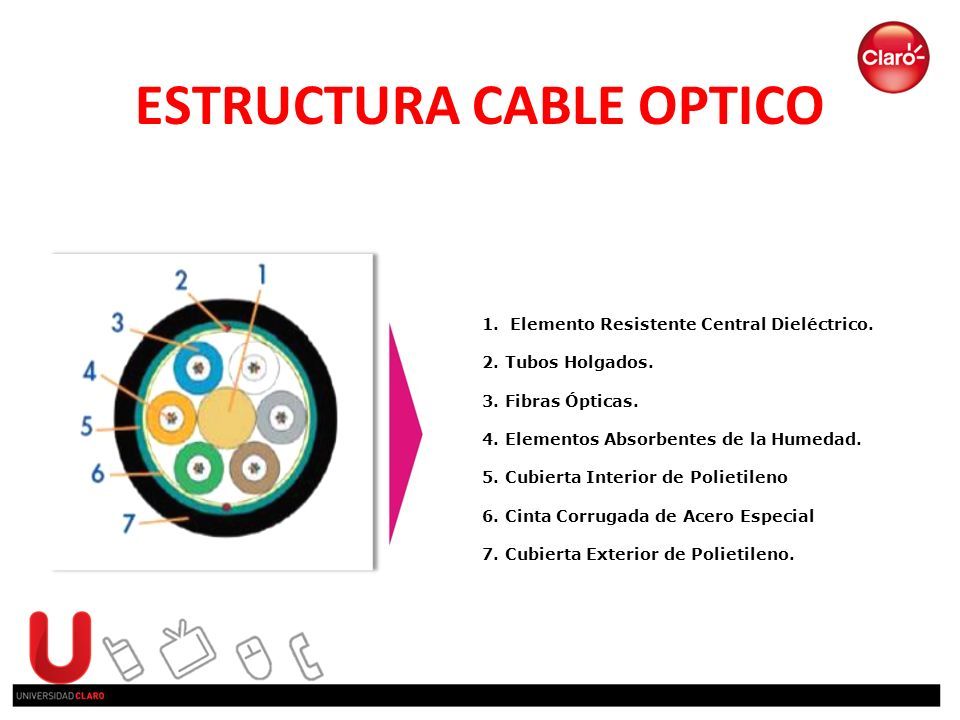

23 ESTRUCTURA CABLE OPTICO 1. Elemento Resistente Central Dieléctrico. 2. Tubos Holgados. 3. Fibras Ópticas. 4. Elementos Absorbentes de la Humedad. 5. Cubierta Interior de Polietileno 6. Cinta Corrugada de Acero Especial 7. Cubierta Exterior de Polietileno.

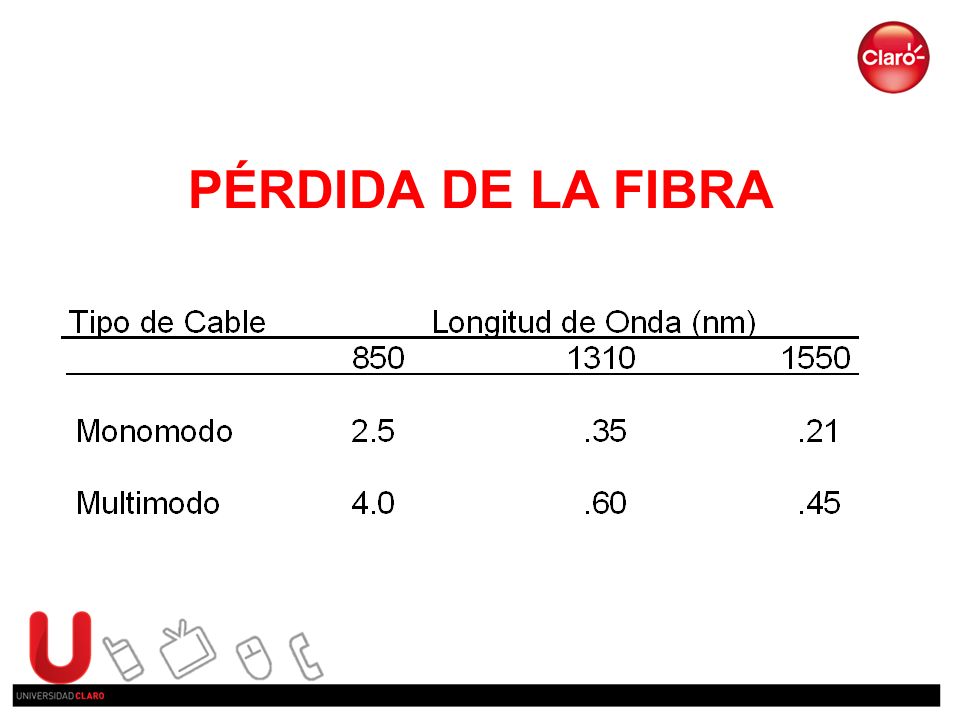

24 PÉRDIDA DE LA FIBRA

25 25 CALCULO DEL ENLACE ODF NODO Para este ejemplo se necesitaría un TX de 21 dB para que llegara en 0dBm la potencia óptica al nodo

26 Nodo Óptico: convierte la señal óptica a RF - CISCO -Motorola - AURORA Amplificador de RF: Amplifica la señal de RF generada el receptor óptico. Marcas: Motorola. CISCO Amplificador Troncal Amplificador Distribución Fuente de Poder:Alimenta los equipos activos de la red. Tiene un banco de baterías que le da una suplencia en caso de cortes de energía. Zona de Influencia – Fuente de Poder Cable Coaxial de Línea Dura. 2 diámetros.500 y.715 Tap: Derivan la señal de la red troncal al suscriptor final. Drop: Segmento de red que alimenta desde la red troncal hasta el suscriptor. RG6 o RG11 Caja Reliance + Amp. Interno: Distribuye señal para Edificios y Conjuntos. ESTRUCTURA PLATAFORMA COAXIAL

27 ESTRUCTURA DEL CABLE COAXIAL Sin Mensajero Instalaciones Subterráneas y de Caja Reliance RG-11 Con Mensajero Instalaciones Aéreas RG-6 Chaqueta Dieléctrico Blindaje en Aluminio Conductor Central Película en Aluminio Conductor Central Dieléctrico Chaqueta Coraza en Aluminio

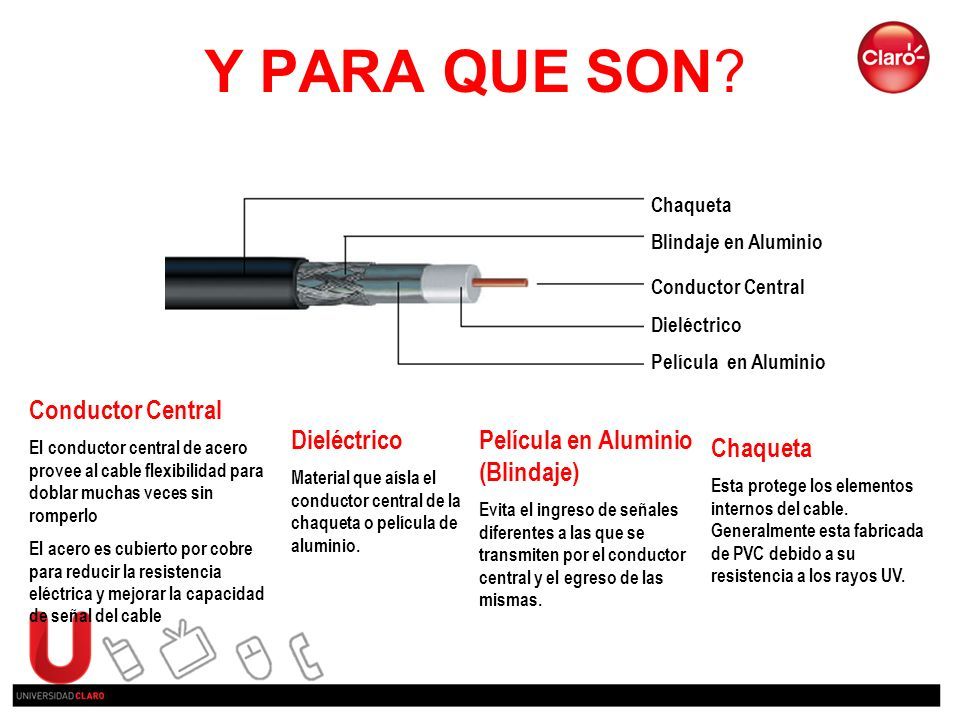

28 Y PARA QUE SON? Chaqueta Dieléctrico Blindaje en Aluminio Conductor Central Película en Aluminio Conductor Central El conductor central de acero provee al cable flexibilidad para doblar muchas veces sin romperlo El acero es cubierto por cobre para reducir la resistencia eléctrica y mejorar la capacidad de señal del cable Dieléctrico Material que aísla el conductor central de la chaqueta o película de aluminio. Película en Aluminio (Blindaje) Evita el ingreso de señales diferentes a las que se transmiten por el conductor central y el egreso de las mismas. Chaqueta Esta protege los elementos internos del cable. Generalmente esta fabricada de PVC debido a su resistencia a los rayos UV.

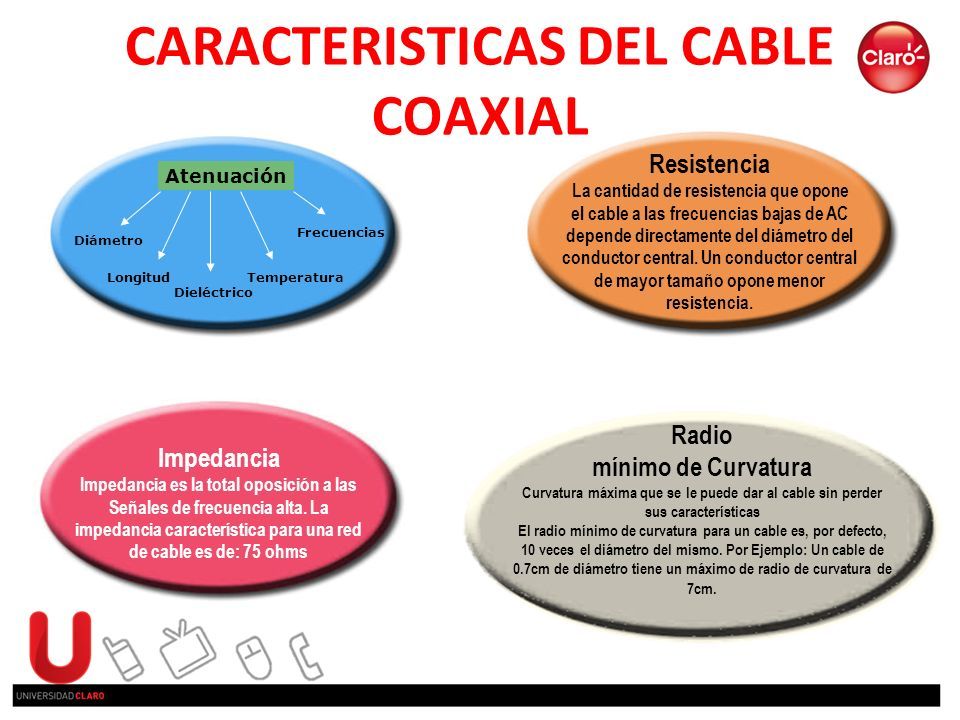

29 Atenuación Diámetro Longitud Dieléctrico Temperatura Frecuencias Resistencia La cantidad de resistencia que opone el cable a las frecuencias bajas de AC depende directamente del diámetro del conductor central. Un conductor central de mayor tamaño opone menor resistencia. Impedancia Impedancia es la total oposición a las Señales de frecuencia alta. La impedancia característica para una red de cable es de: 75 ohms Radio mínimo de Curvatura Curvatura máxima que se le puede dar al cable sin perder sus características El radio mínimo de curvatura para un cable es, por defecto, 10 veces el diámetro del mismo. Por Ejemplo: Un cable de 0.7cm de diámetro tiene un máximo de radio de curvatura de 7cm. CARACTERISTICAS DEL CABLE COAXIAL

30 DISPOSITIVOS ACTIVOS Necesitan energía eléctrica para funcionar y proporcionan excitación eléctrica, ganancia o control Dentro de ellos tenemos: Nodo Amplificadores Fuentes Clear Path PASIVOS No necesitan energía eléctrica para funcionar; son los encargados de la conexión entre los diferentes componentes activos, asegurando la transmisión de las señales eléctricas o modificando su nivel. SPLITTER ACOPLADORES TAP

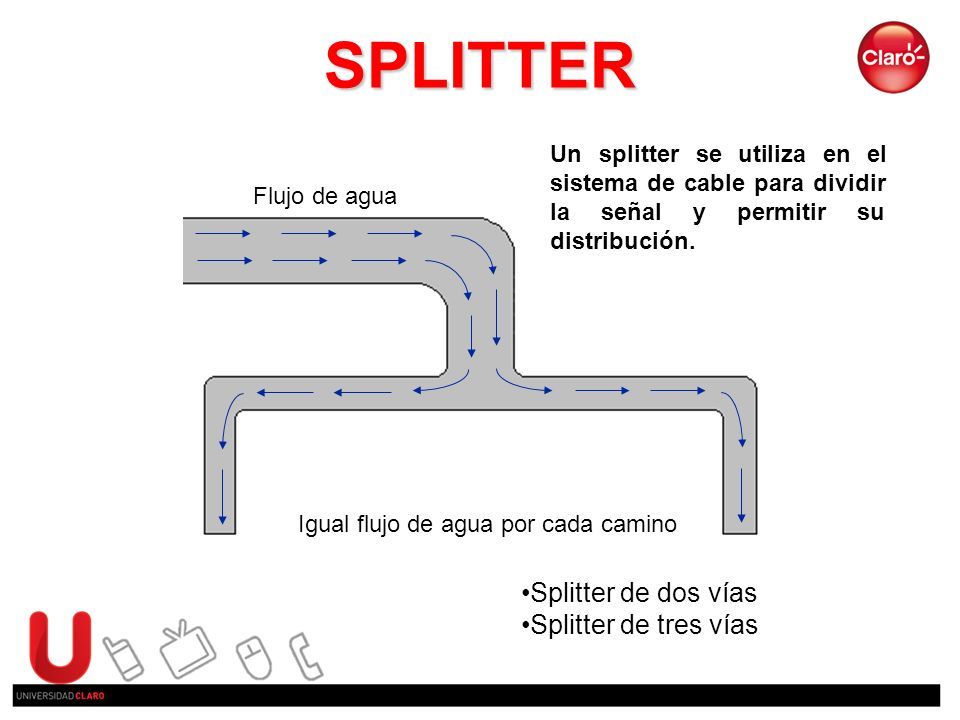

31 Flujo de agua Igual flujo de agua por cada camino SPLITTER Un splitter se utiliza en el sistema de cable para dividir la señal y permitir su distribución. Splitter de dos vías Splitter de tres vías

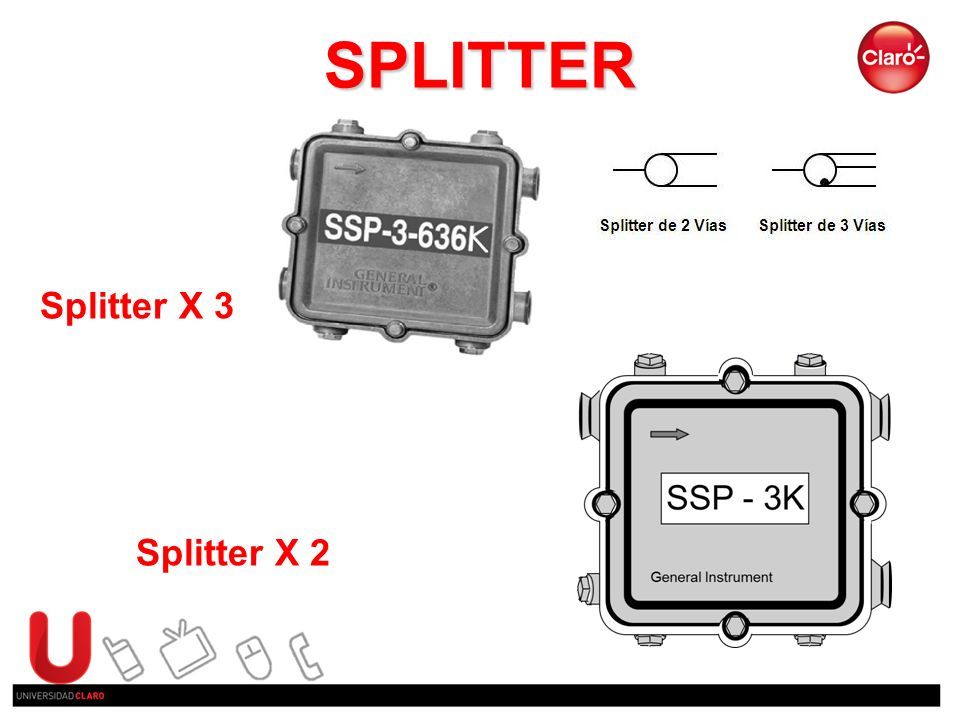

32 Splitter X 3 SSP-3-636K Splitter X 2 SSP-3K SPLITTER

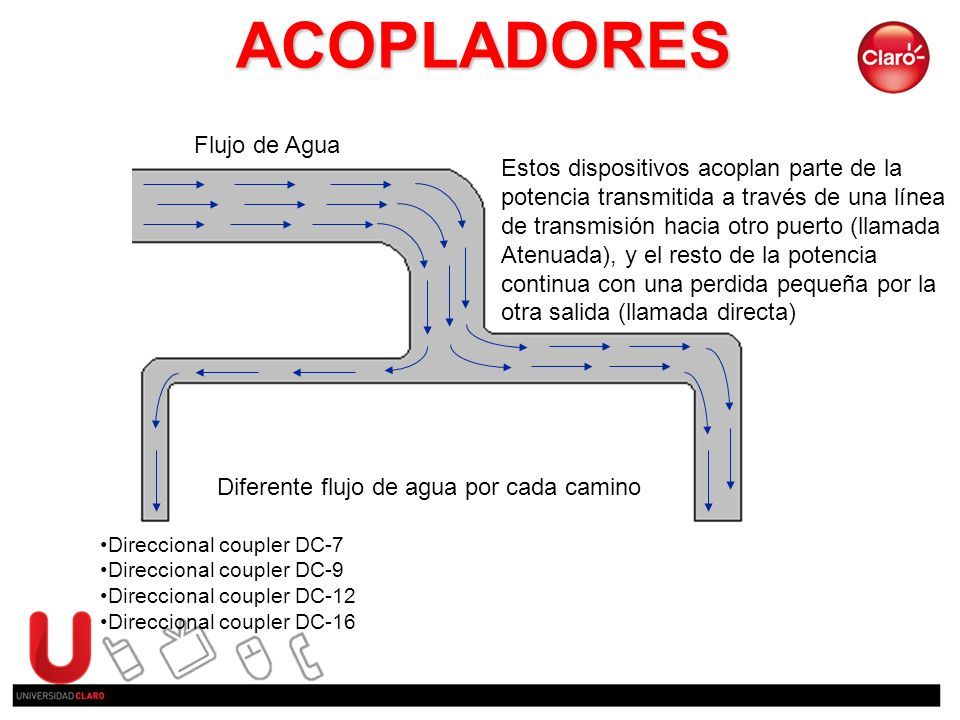

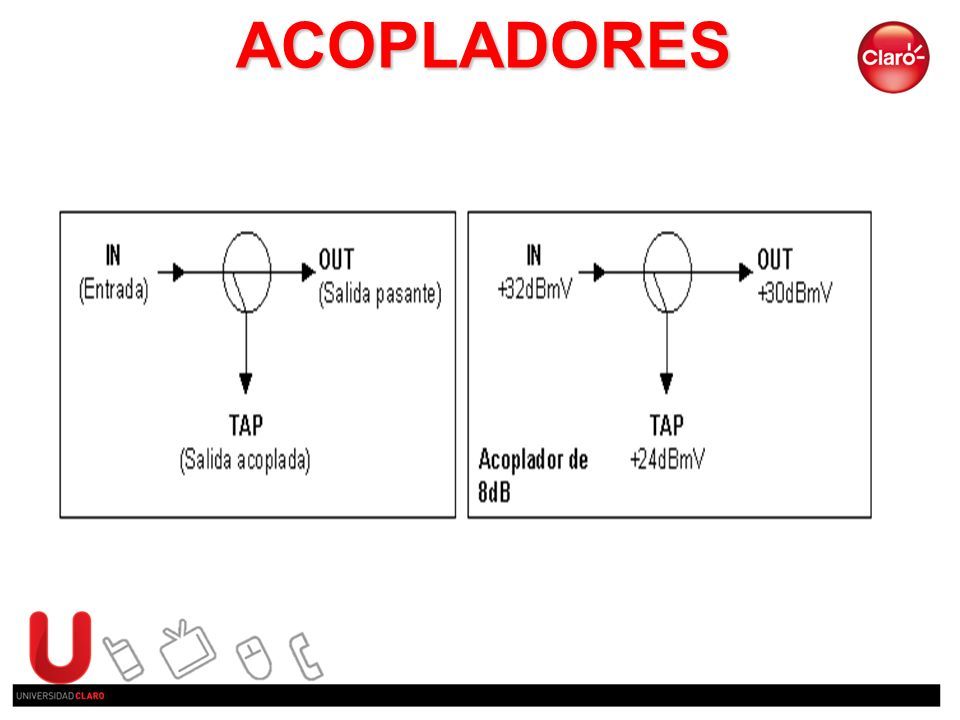

33 ACOPLADORES Flujo de Agua Diferente flujo de agua por cada camino Direccional coupler DC-7 Direccional coupler DC-9 Direccional coupler DC-12 Direccional coupler DC-16 Estos dispositivos acoplan parte de la potencia transmitida a través de una línea de transmisión hacia otro puerto (llamada Atenuada), y el resto de la potencia continua con una perdida pequeña por la otra salida (llamada directa)

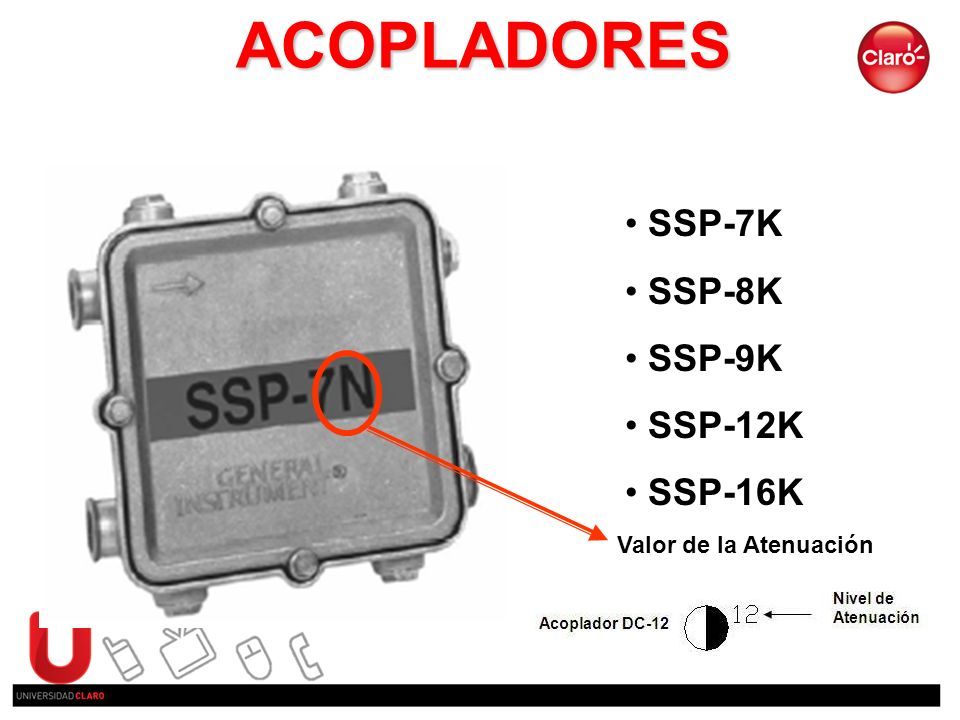

34 ACOPLADORES SSP-7K SSP-8K SSP-9K SSP-12K SSP-16K Valor de la Atenuación

35 ACOPLADORES

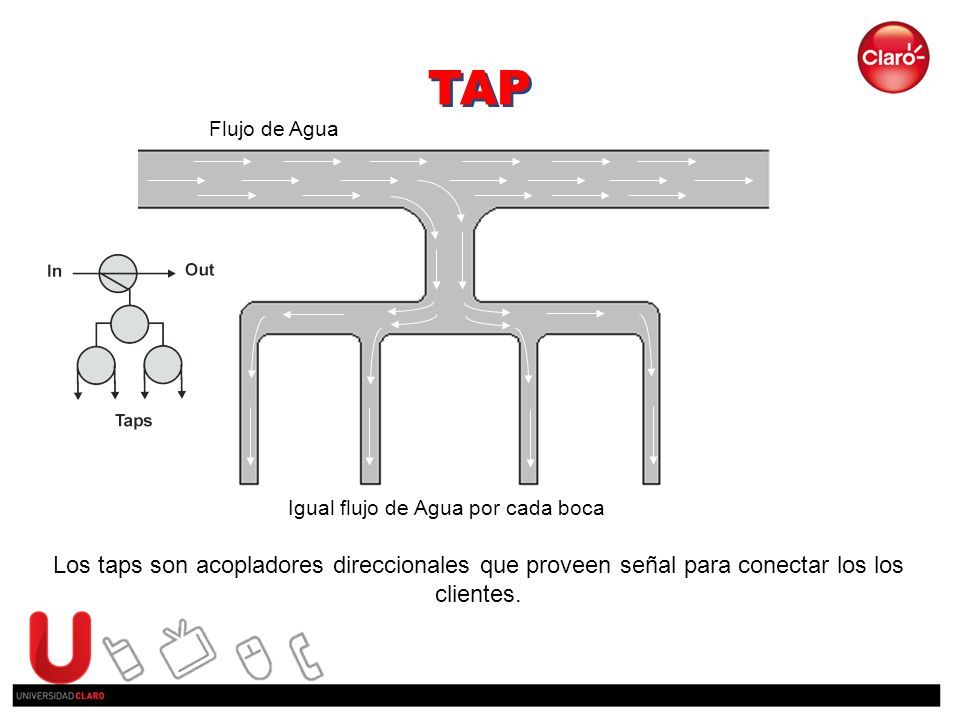

36 Flujo de Agua Igual flujo de Agua por cada boca Los taps son acopladores direccionales que proveen señal para conectar los los clientes. TAP

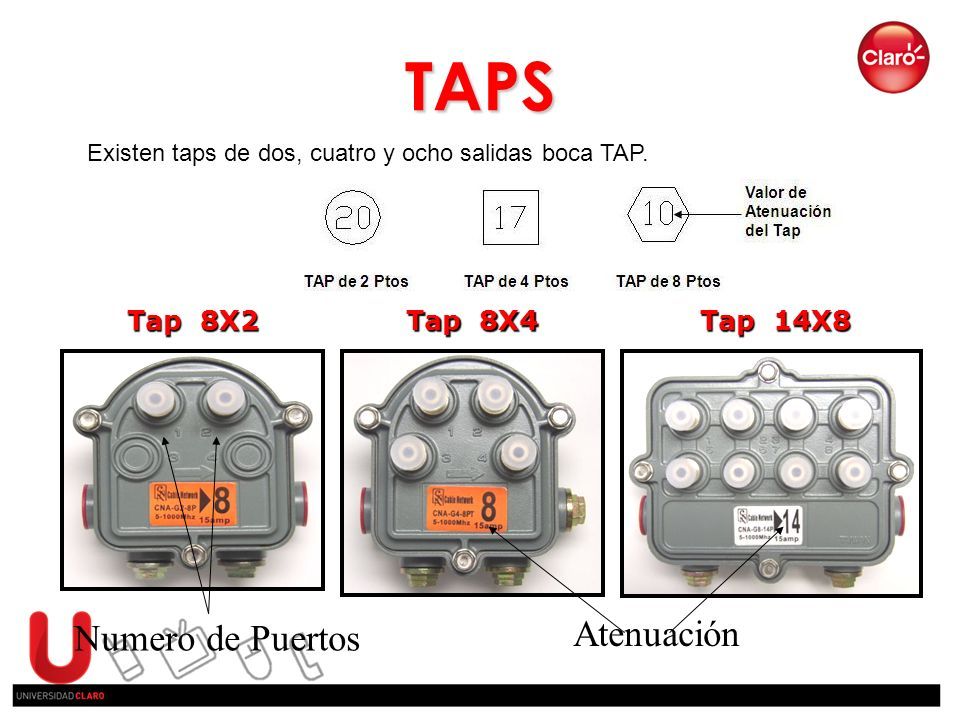

37 Tap 8X2 Tap 8X4 Tap 14X8 Numero de Puertos Atenuación TAPS Existen taps de dos, cuatro y ocho salidas boca TAP.

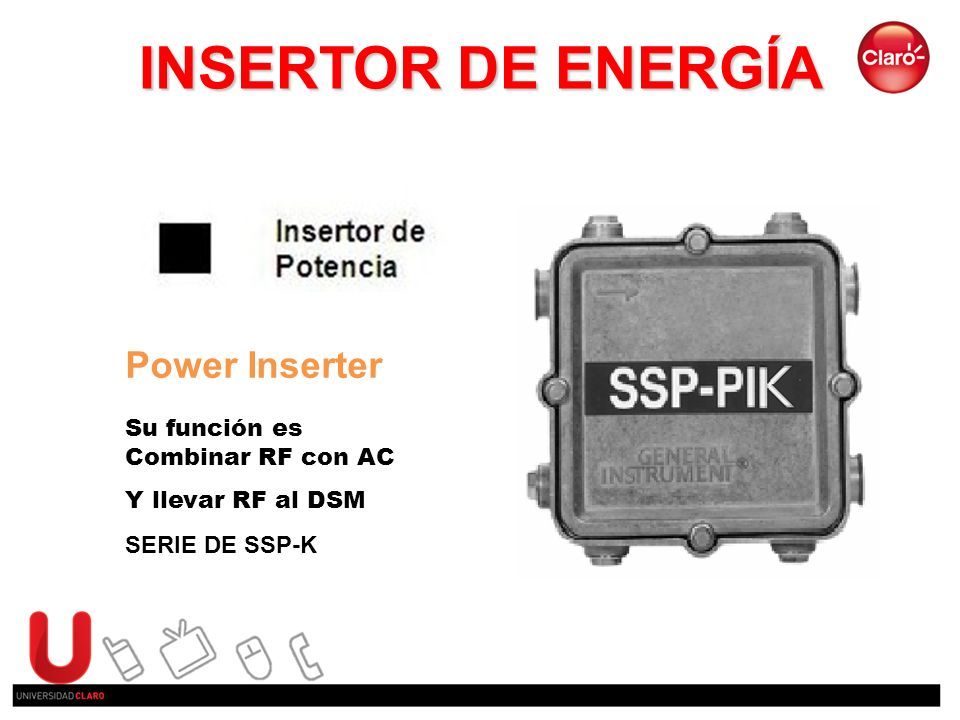

38 INSERTOR DE ENERGÍA Power Inserter Su función es Combinar RF con AC Y llevar RF al DSM SERIE DE SSP-K

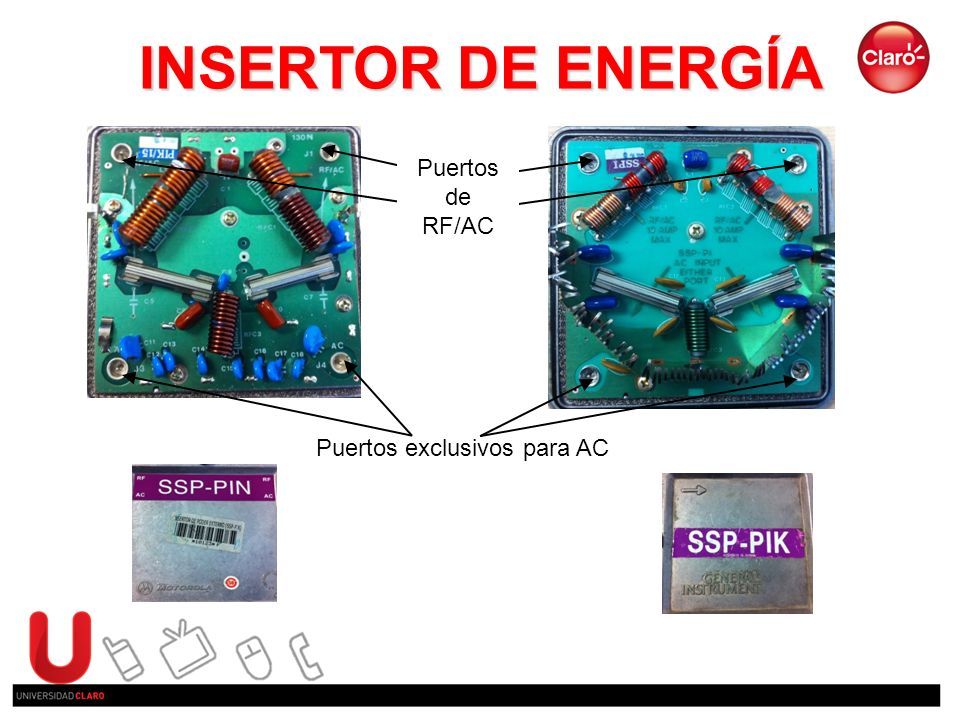

39 INSERTOR DE ENERGÍA Puertos exclusivos para AC Puertos de RF/AC

40 PERDIDAS DE CABLE PERDIDAS DE CABLE P3 500 PERDIDAS DE CABLE RG6 PERDIDAS DE CABLE RG11 P3.500 RG 6 RG 11

41 PERDIDAS DE SPLITTER NCM

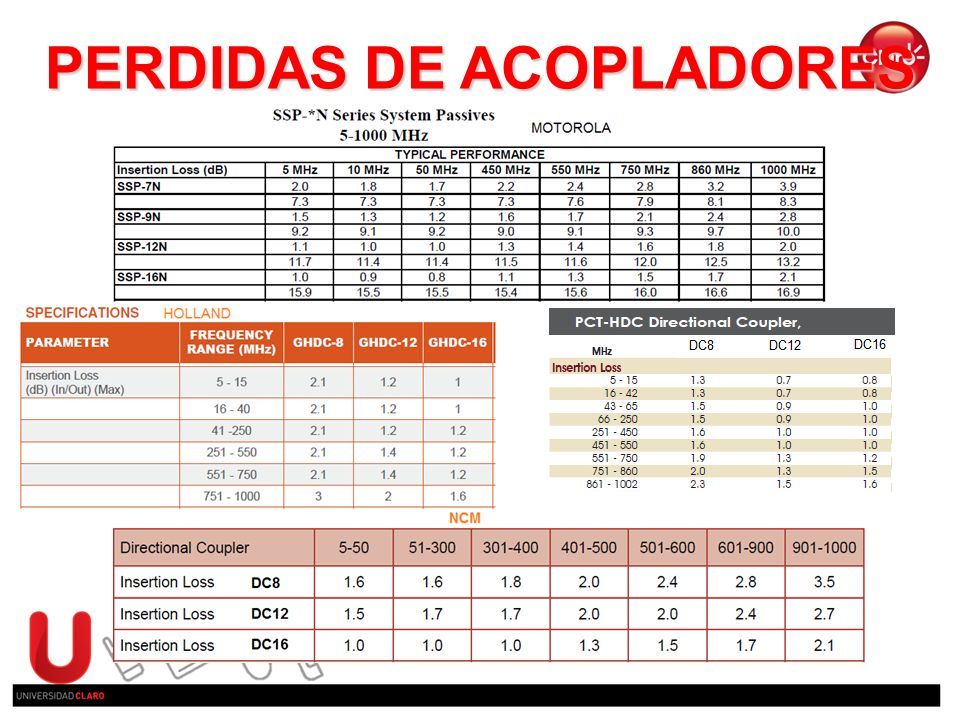

42 PERDIDAS DE ACOPLADORES

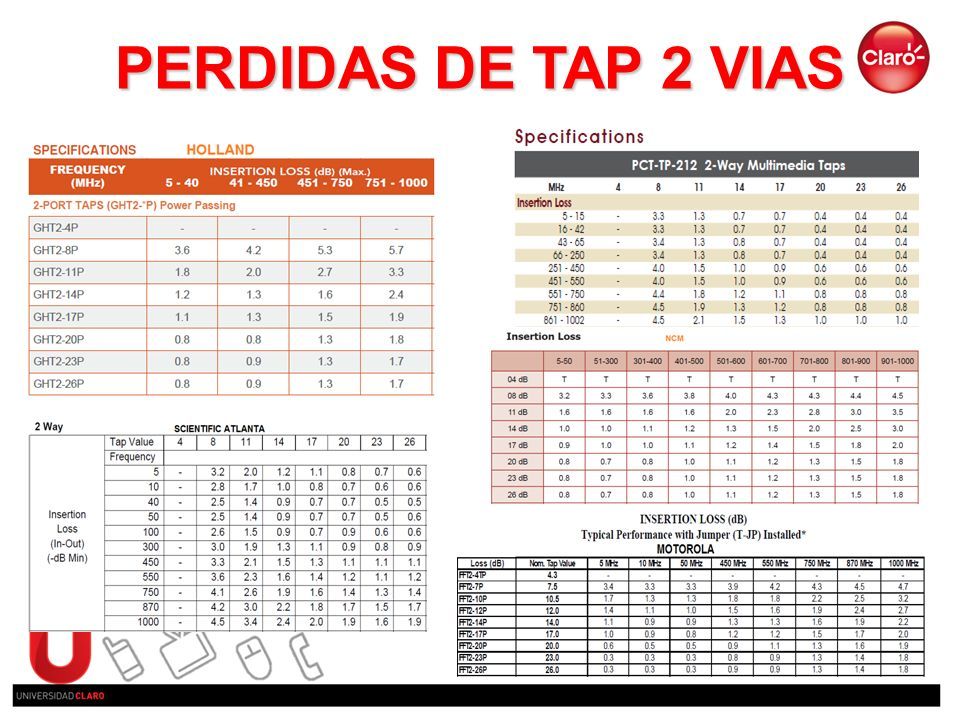

43 PERDIDAS DE TAP 2 VIAS

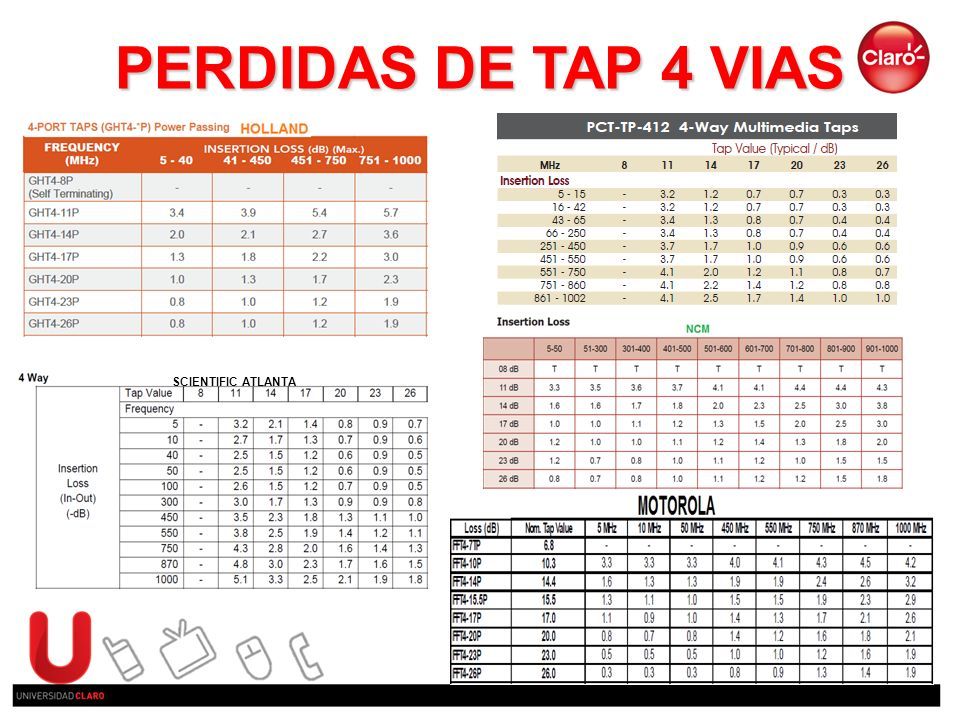

44 PERDIDAS DE TAP 4 VIAS SCIENTIFIC ATLANTA

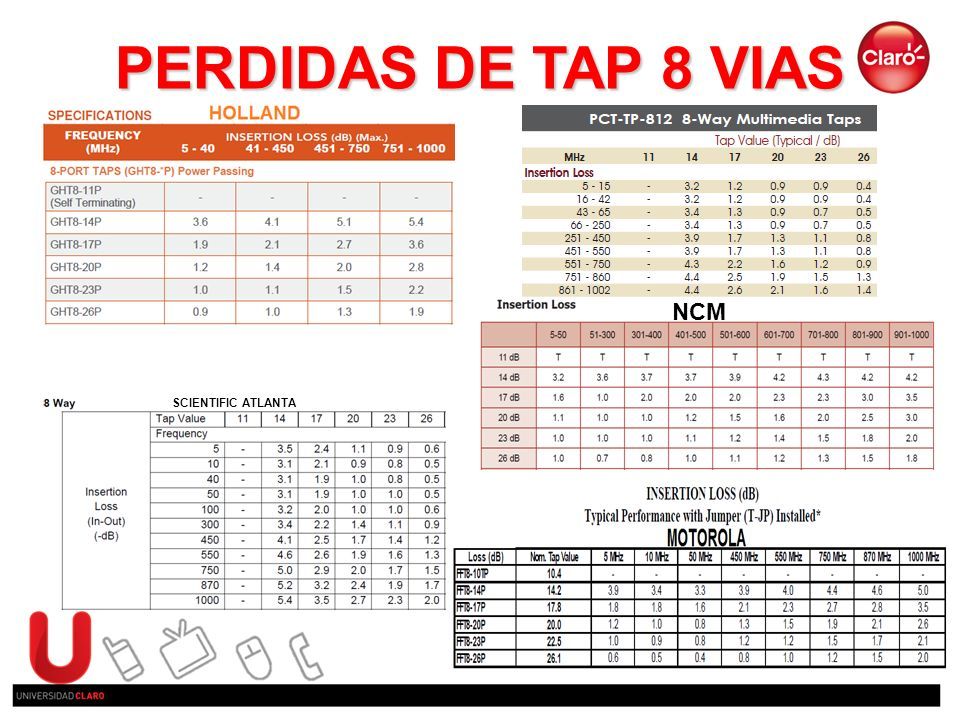

45 PERDIDAS DE TAP 8 VIAS SCIENTIFIC ATLANTA NCM

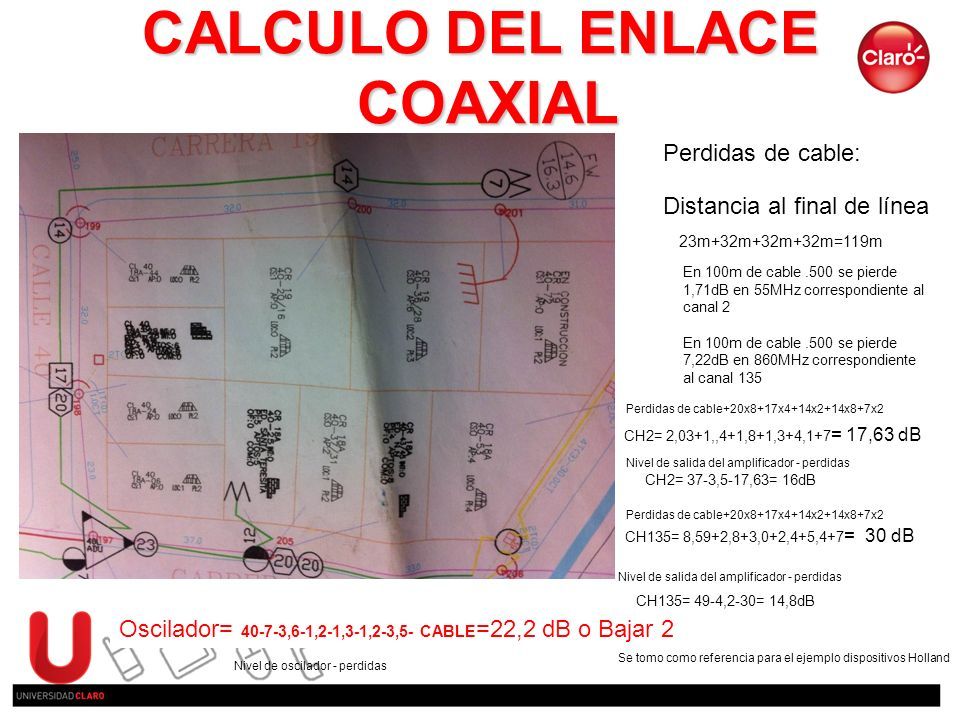

46 CALCULO DEL ENLACE COAXIAL COAXIAL Perdidas de cable: 23m+32m+32m+32m=119m Distancia al final de línea En 100m de cable.500 se pierde 1,71dB en 55MHz correspondiente al canal 2 En 100m de cable.500 se pierde 7,22dB en 860MHz correspondiente al canal 135 CH2= 2,03+1,,4+1,8+1,3+4,1+7 = 17,63 dB CH2= 37-3,5-17,63= 16dB CH135= 8,59+2,8+3,0+2,4+5,4+7 = 30 dB CH135= 49-4,2-30= 14,8dB Perdidas de cable+20x8+17x4+14x2+14x8+7x2 Nivel de salida del amplificador - perdidas Oscilador= 40-7-3,6-1,2-1,3-1,2-3,5- CABLE =22,2 dB o Bajar 2 Nivel de oscilador - perdidas Se tomo como referencia para el ejemplo dispositivos Holland

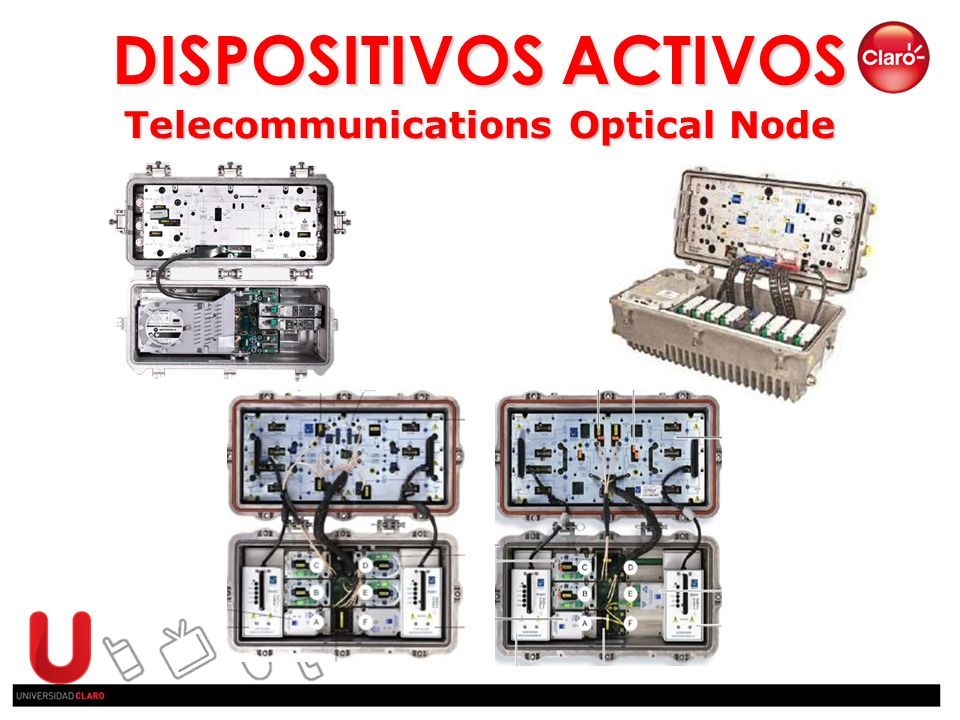

47 Telecommunications Optical Node DISPOSITIVOS ACTIVOS

48 Los nodos ópticos se encargan de realizar la conversión entre la señal óptica (Luz) y eléctrica (RF) para el enlace descendente (forward) y viceversa para el enlace de retorno. NODO OPTICO MOTOROLA SG2000 y SG4000 CISCO GS7000 AURORA NC4000 HFC AURORA NC4000 FIBER DEEP AURORA NC2000 MINI NODO AURORA VHUB El detalle de los equipos se vera en calibración.

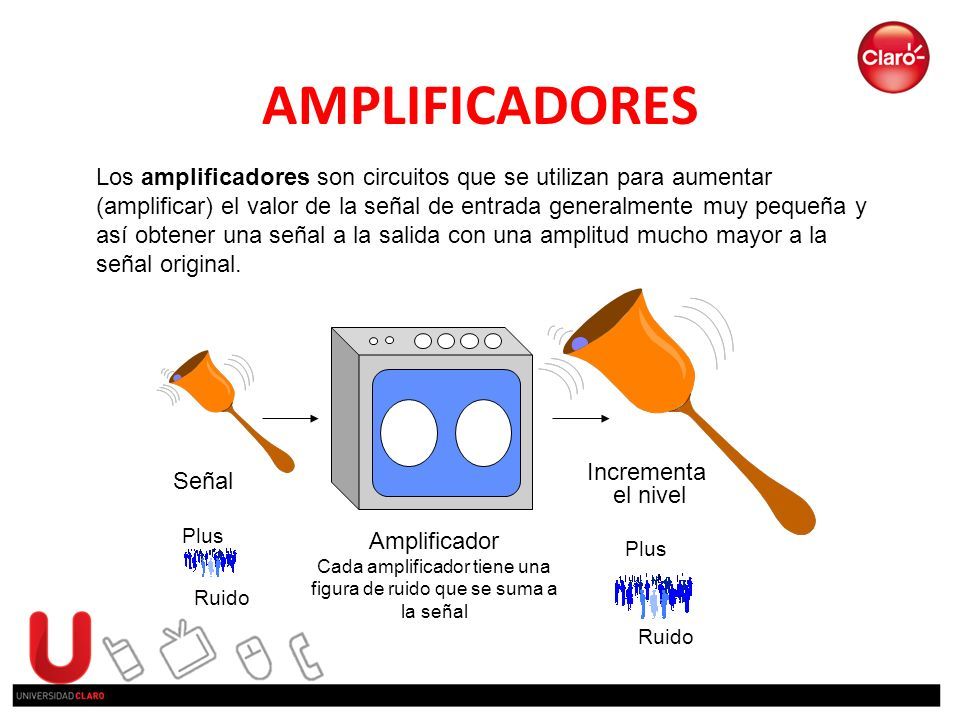

49 AMPLIFICADORES Los amplificadores son circuitos que se utilizan para aumentar (amplificar) el valor de la señal de entrada generalmente muy pequeña y así obtener una señal a la salida con una amplitud mucho mayor a la señal original. Señal Plus Incrementa el nivel Plus Amplificador Cada amplificador tiene una figura de ruido que se suma a la señal Ruido

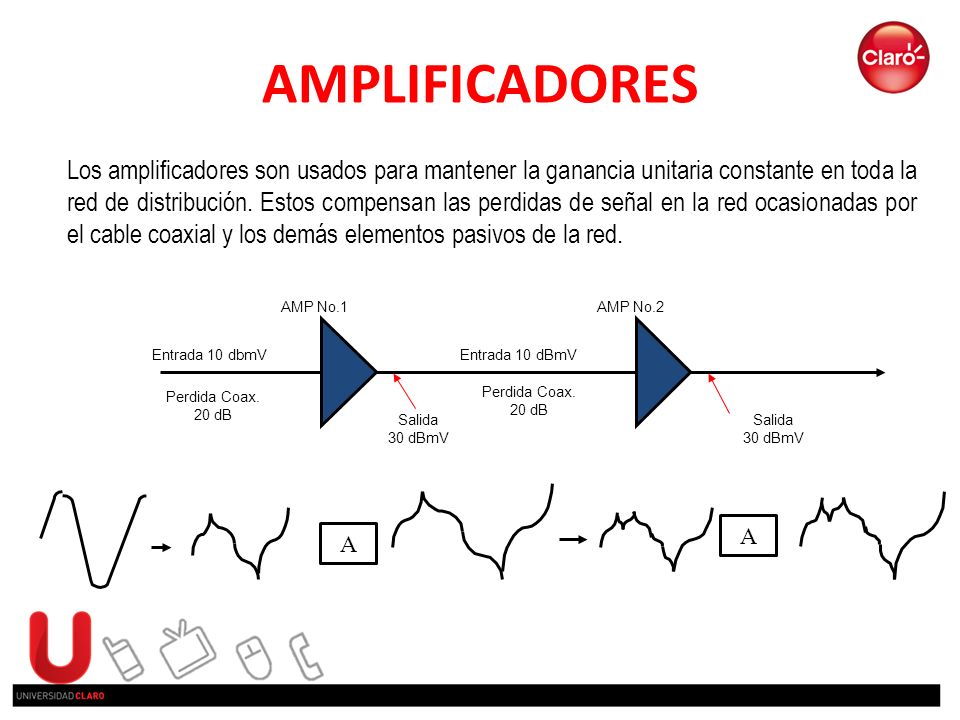

50 A A Los amplificadores son usados para mantener la ganancia unitaria constante en toda la red de distribución. Estos compensan las perdidas de señal en la red ocasionadas por el cable coaxial y los demás elementos pasivos de la red. AMPLIFICADORES Entrada 10 dbmV Entrada 10 dBmV Salida 30 dBmV Perdida Coax. 20 dB Perdida Coax. 20 dB AMP No.1 AMP No.2 Salida 30 dBmV

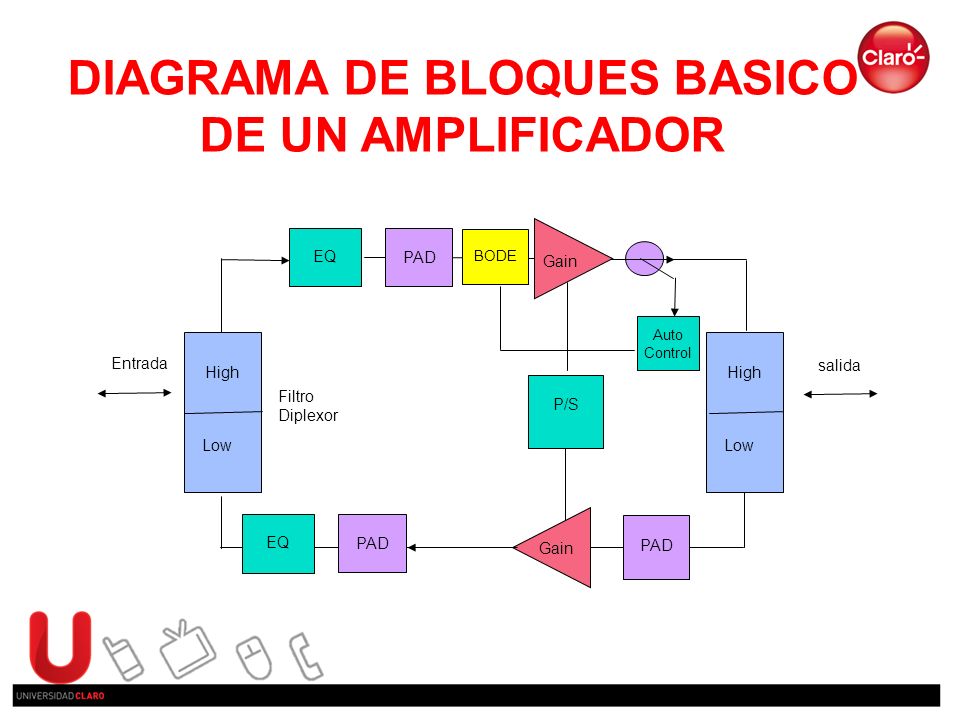

51 Entrada salida Low High EQ PAD Gain Low High PAD P/S Filtro Diplexor Gain Auto Control BODE EQ PAD DIAGRAMA DE BLOQUES BASICO DE UN AMPLIFICADOR

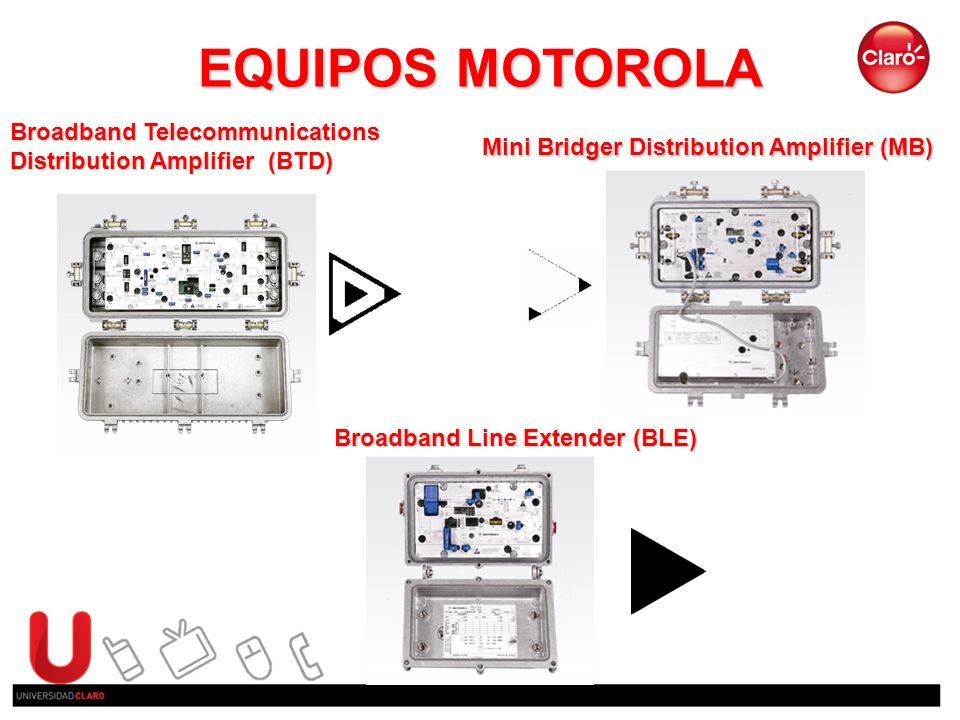

52 Broadband Telecommunications Distribution Amplifier (BTD) EQUIPOS MOTOROLA Mini Bridger Distribution Amplifier (MB) Broadband Line Extender (BLE)

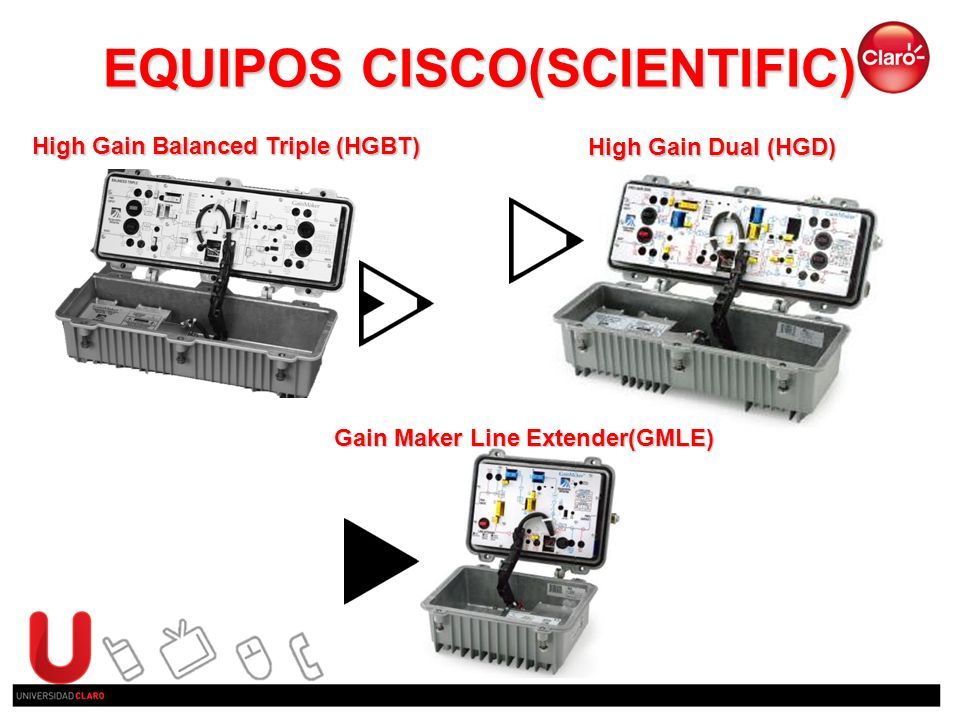

53 High Gain Balanced Triple (HGBT) EQUIPOS CISCO(SCIENTIFIC) High Gain Dual (HGD) Gain Maker Line Extender(GMLE)

54 FUENTE ELECTRICA Un Sistema de Fuerza Ininterrumpible cuya función principal es evitar una interrupción de voltaje. Contando con un banco de baterías y un circuito inversor para convertir señal DC a AC y continuar suministrando la alimentación a los dispositivos activos de la red. La fuente tiene en su interior un cablemodem que avisa a cabecera cuando la fuente sale de servicio
