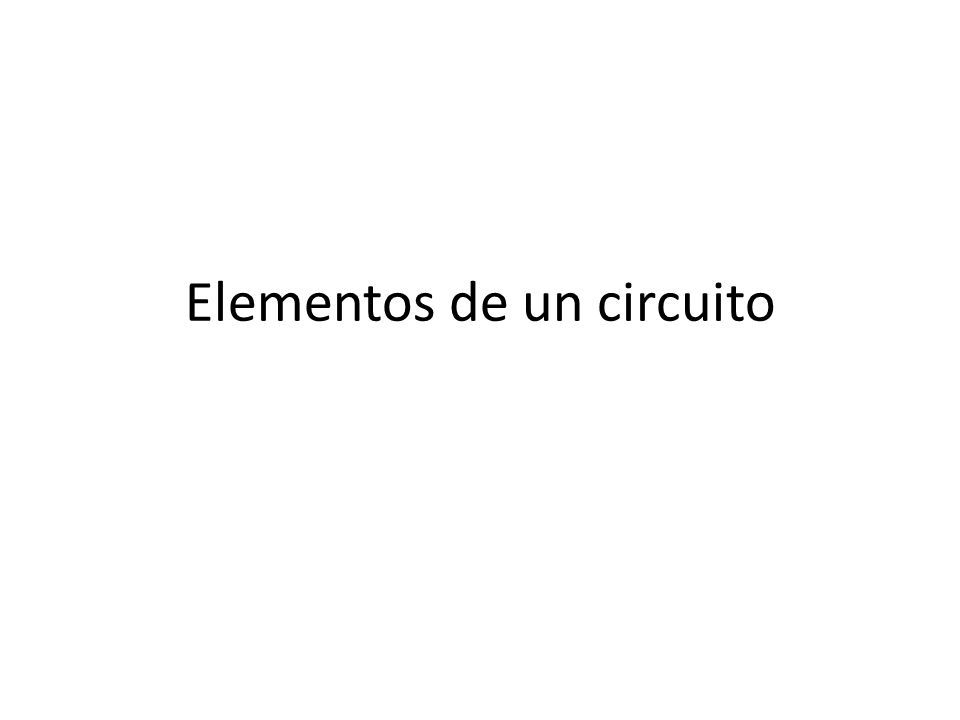

1 Elementos de un circuito

2 Circuito eléctrico Un circuito eléctrico es simplemente la interconexión de elementos. Hay dos tipos de elementos en los circuitos eléctricos: – elementos pasivos y – elementos activos

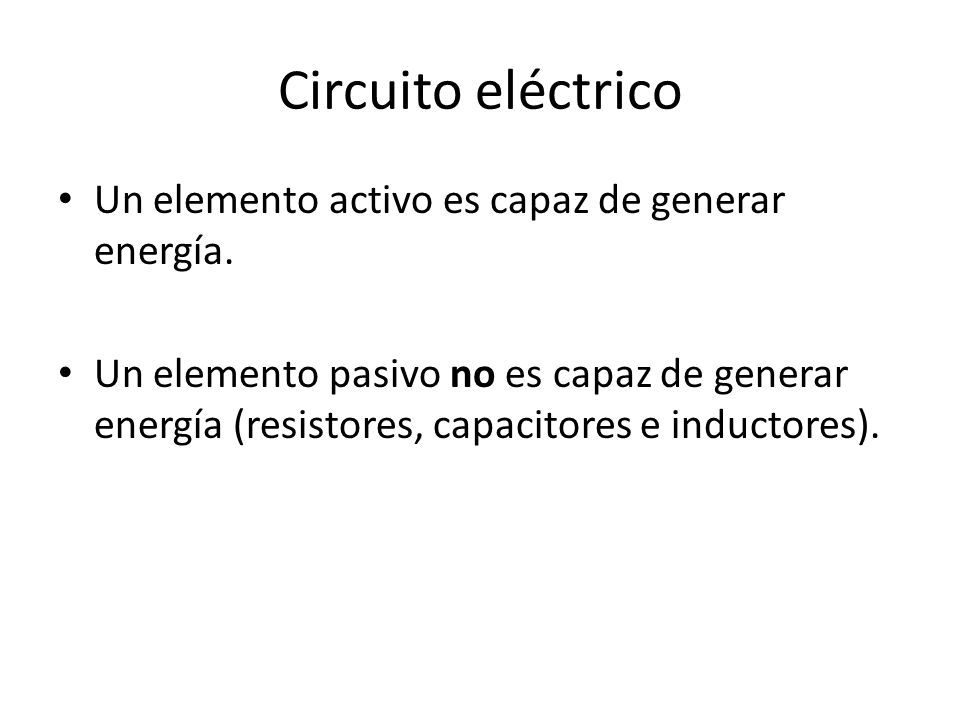

3 Circuito eléctrico Un elemento activo es capaz de generar energía. Un elemento pasivo no es capaz de generar energía (resistores, capacitores e inductores).

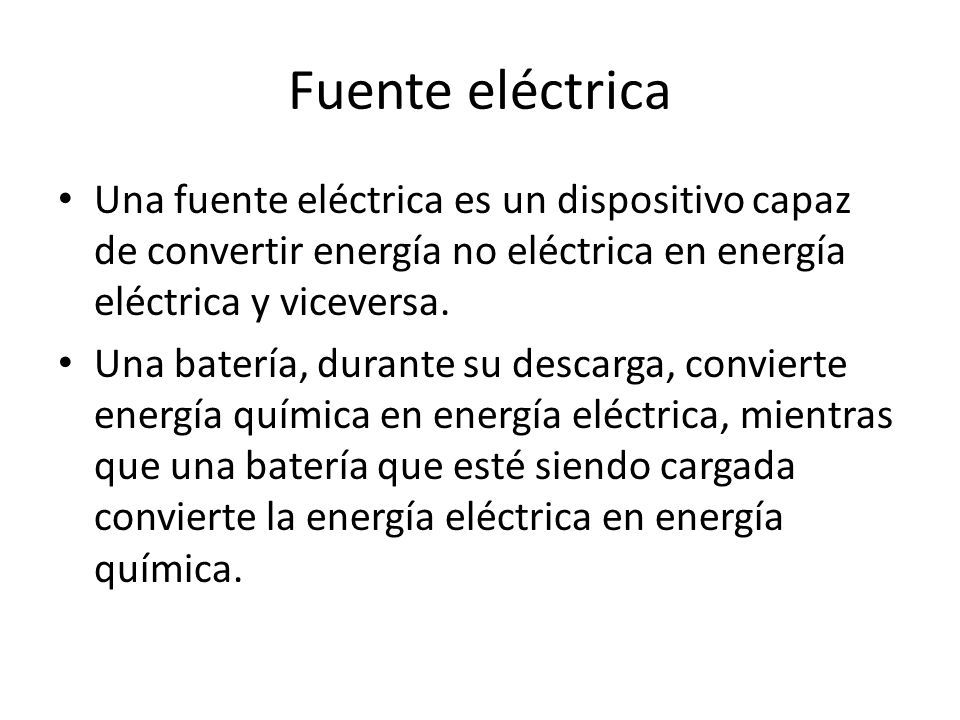

4 Fuente eléctrica Una fuente eléctrica es un dispositivo capaz de convertir energía no eléctrica en energía eléctrica y viceversa. Una batería, durante su descarga, convierte energía química en energía eléctrica, mientras que una batería que esté siendo cargada convierte la energía eléctrica en energía química.

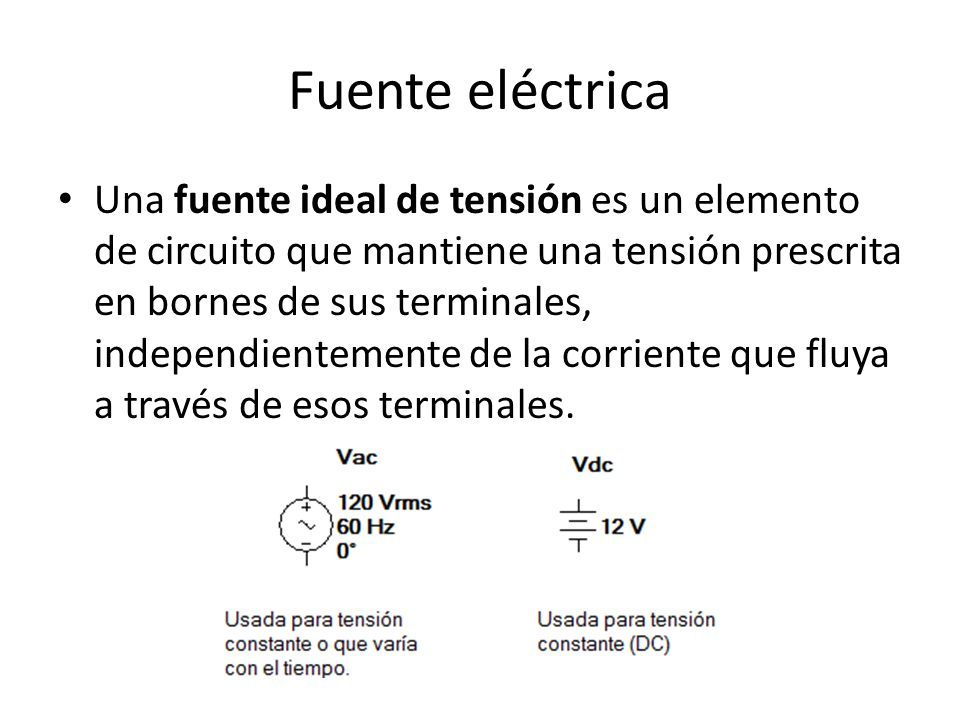

5 Fuente eléctrica Una fuente ideal de tensión es un elemento de circuito que mantiene una tensión prescrita en bornes de sus terminales, independientemente de la corriente que fluya a través de esos terminales.

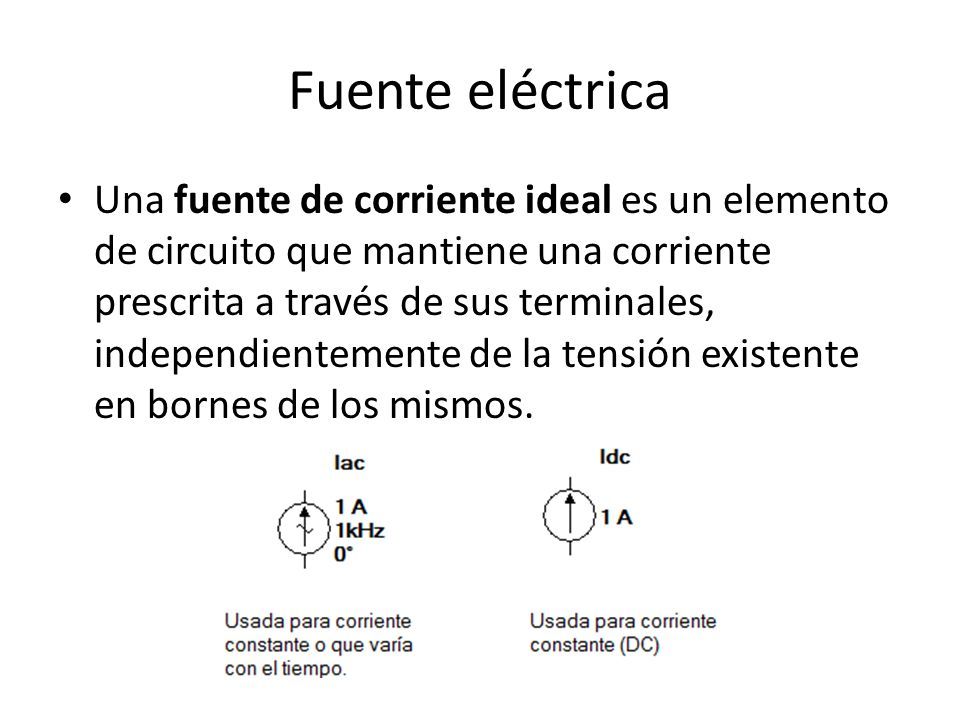

6 Fuente eléctrica Una fuente de corriente ideal es un elemento de circuito que mantiene una corriente prescrita a través de sus terminales, independientemente de la tensión existente en bornes de los mismos.

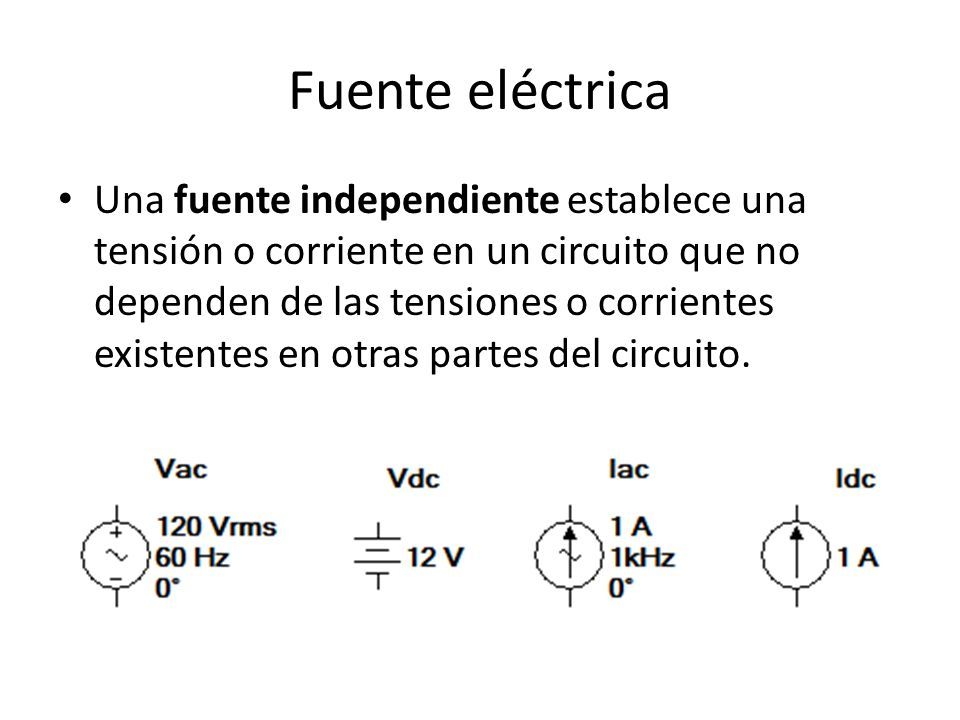

7 Fuente eléctrica Una fuente independiente establece una tensión o corriente en un circuito que no dependen de las tensiones o corrientes existentes en otras partes del circuito.

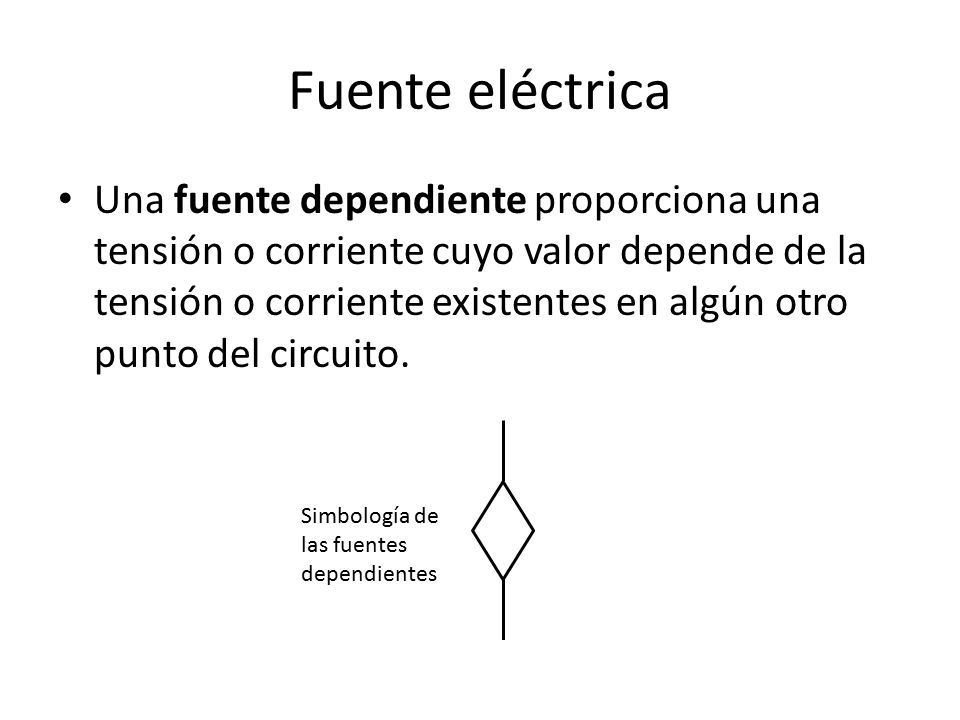

8 Fuente eléctrica Una fuente dependiente proporciona una tensión o corriente cuyo valor depende de la tensión o corriente existentes en algún otro punto del circuito. Simbología de las fuentes dependientes

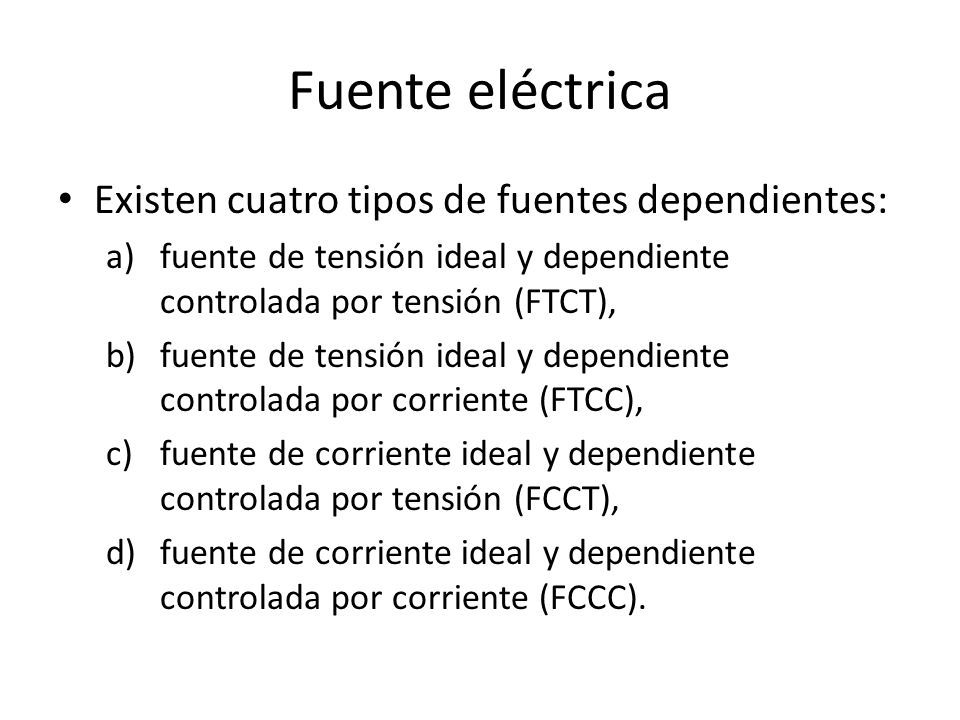

9 Fuente eléctrica Existen cuatro tipos de fuentes dependientes: a)fuente de tensión ideal y dependiente controlada por tensión (FTCT), b)fuente de tensión ideal y dependiente controlada por corriente (FTCC), c)fuente de corriente ideal y dependiente controlada por tensión (FCCT), d)fuente de corriente ideal y dependiente controlada por corriente (FCCC).

10 Fuente eléctrica FTCTFTCC

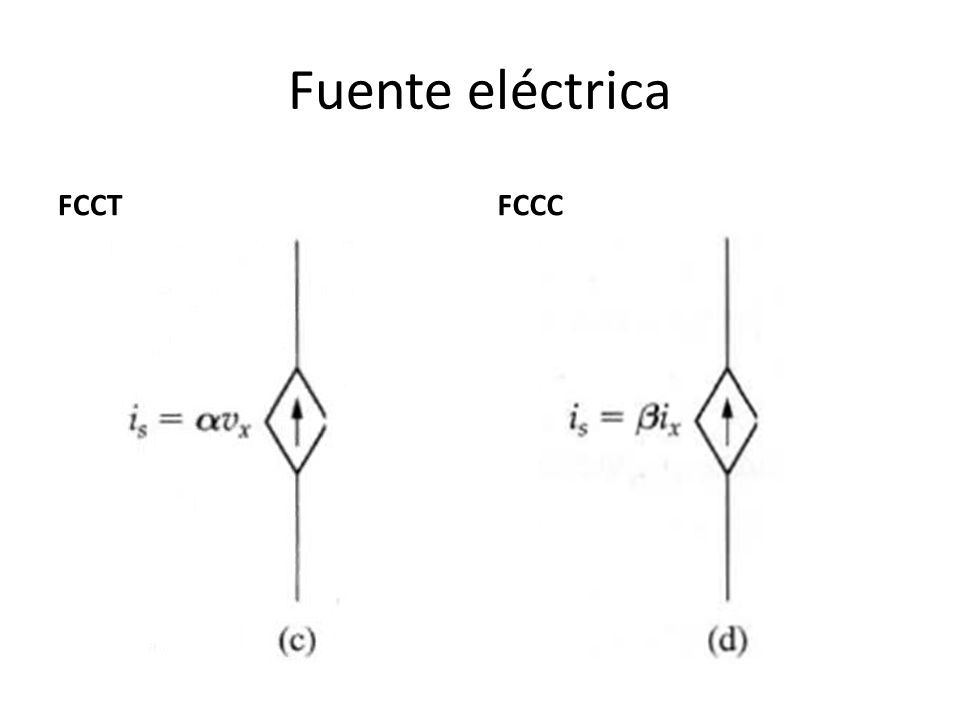

11 Fuente eléctrica FCCTFCCC

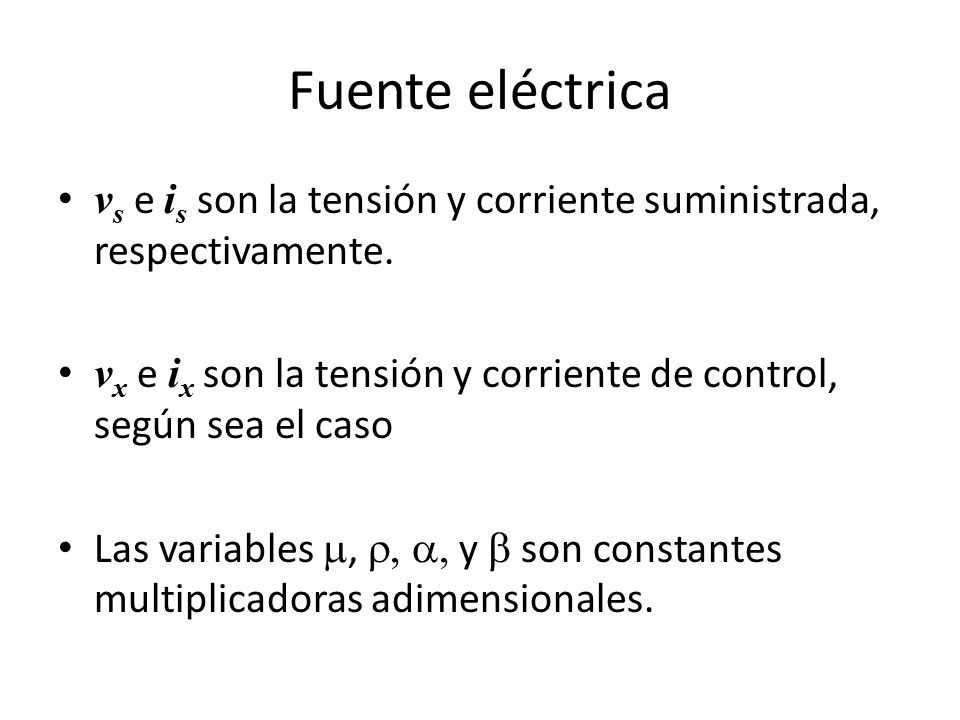

12 Fuente eléctrica v s e i s son la tensión y corriente suministrada, respectivamente. v x e i x son la tensión y corriente de control, según sea el caso Las variables ,   y  son constantes multiplicadoras adimensionales.

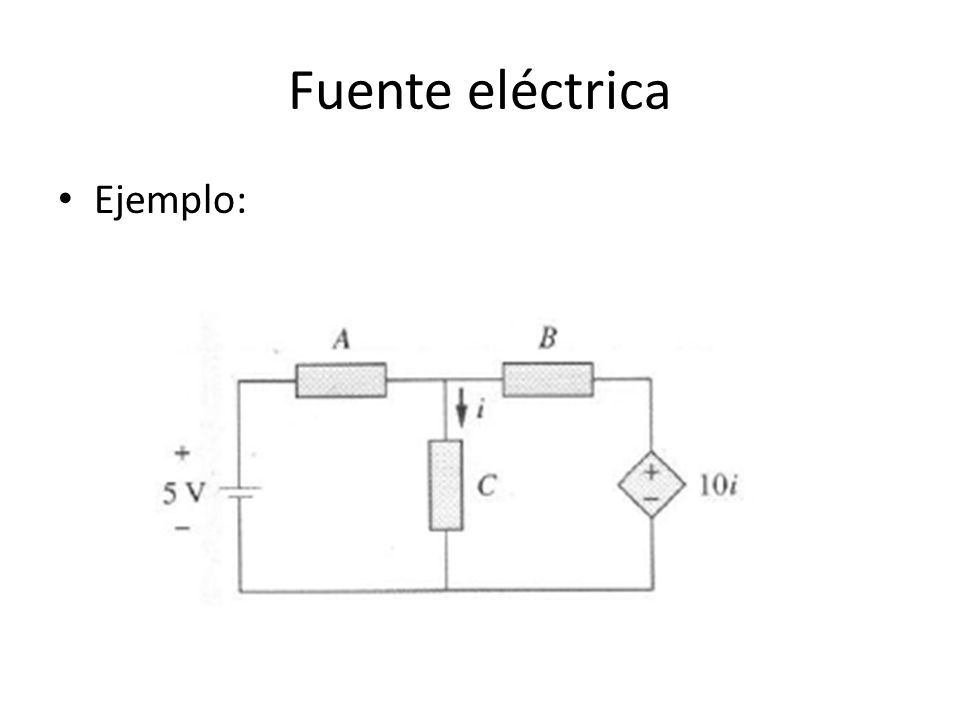

13 Fuente eléctrica Ejemplo:
