1 RISCOS

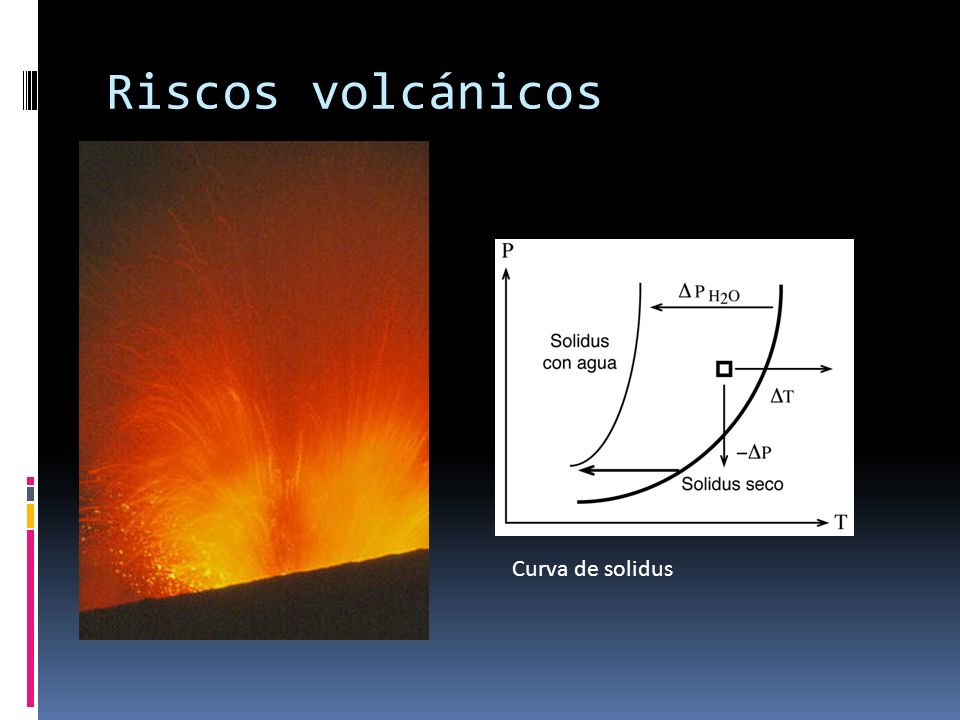

2 Riscos volcánicos Curva de solidus

3 Distribución de volcáns no mundo

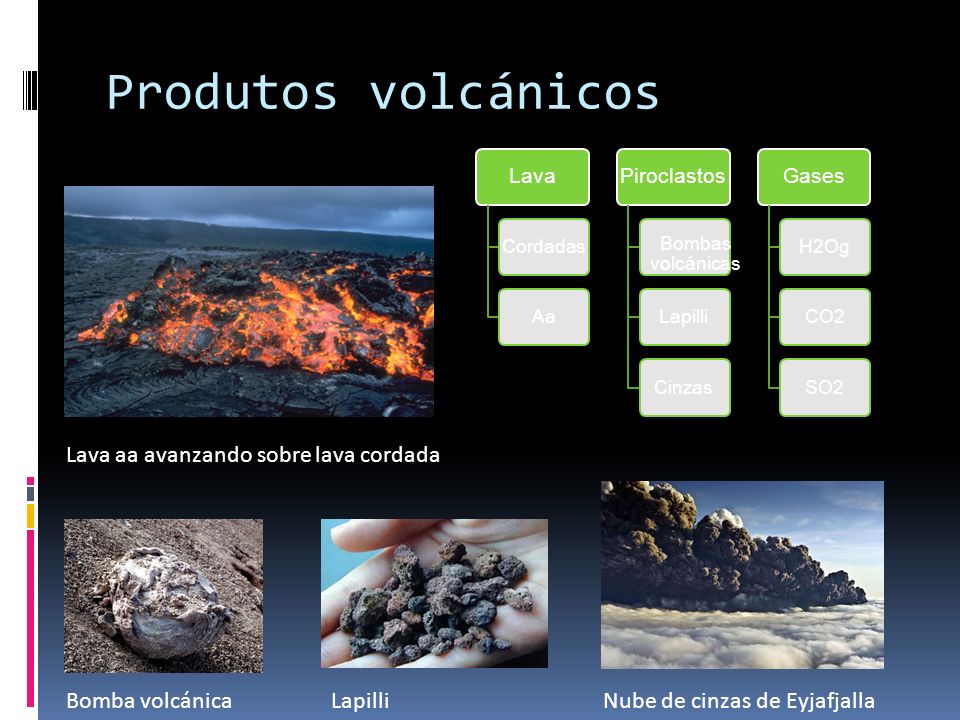

4 Produtos volcánicos Lava Cordadas Aa Piroclastos Bombas volcánicas Lapilli Cinzas Gases H2Og CO2 SO2 Lava aa avanzando sobre lava cordada Bomba volcánicaLapilliNube de cinzas de Eyjafjalla

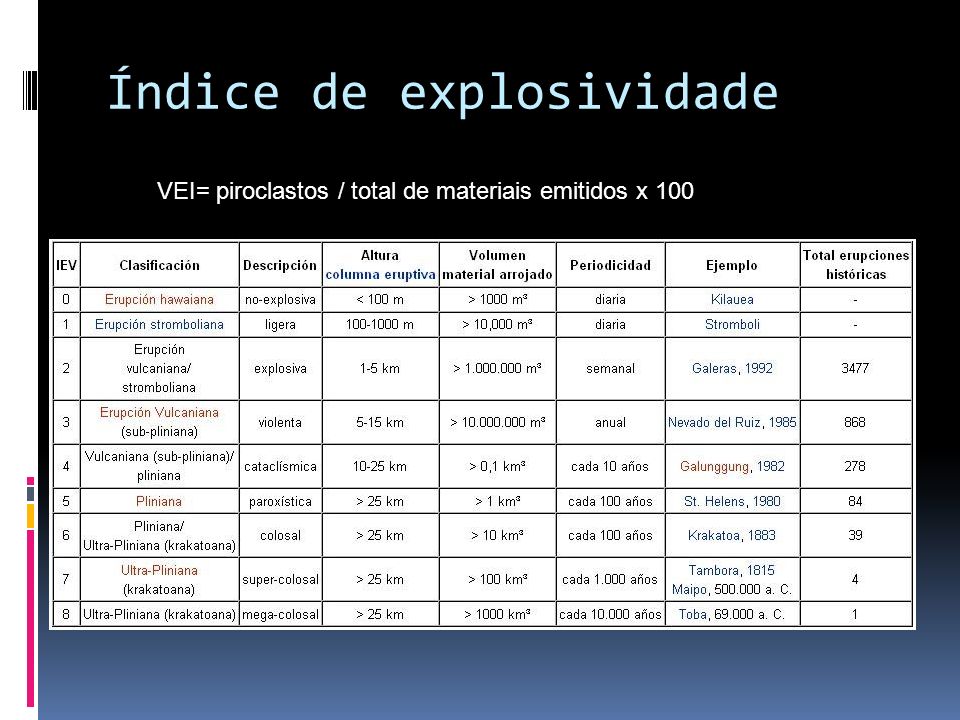

5 Índice de explosividade VEI= piroclastos / total de materiais emitidos x 100

6 Causas da alta exposición aos riscos volcánicos ▪ Elevada fertilidade do solo ▪ Enerxía xeotérmica ▪ Xacementos minerais Central xeotérmica de KraflaSulfatara

7 OS RISCOS DE VIVIR CERCA DUN VOLCÁN

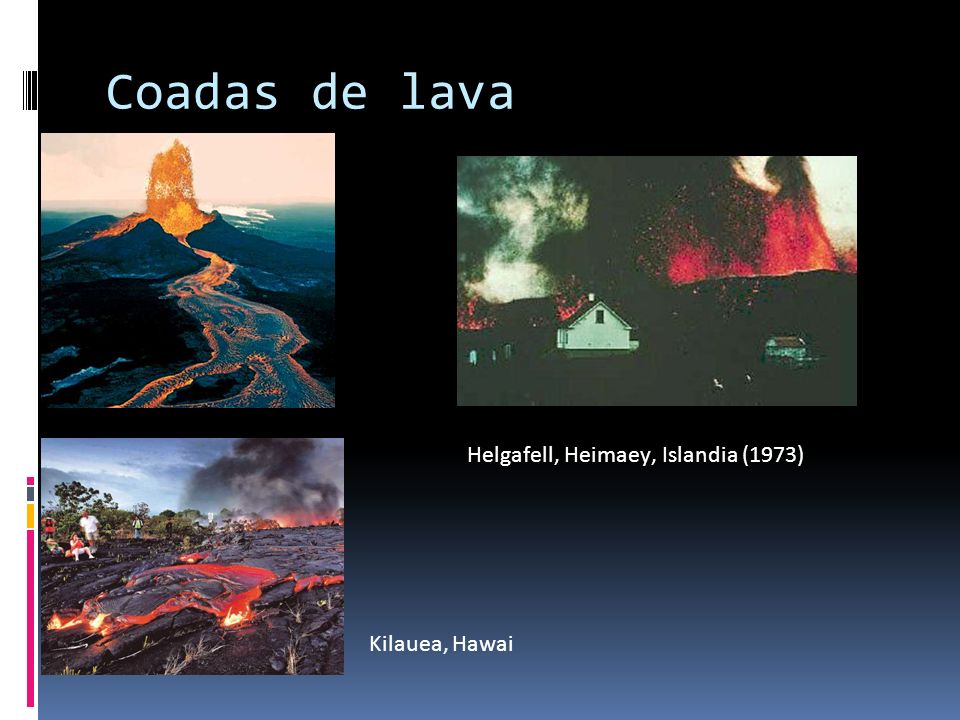

8 Coadas de lava Helgafell, Heimaey, Islandia (1973) Kilauea, Hawai

9 Gases tóxicos Laki, Islandia (1783) Skaptar, Islandia (1783)

10 Choiva de cinzas Eyjafjalla

11 Nubes ardentes ou fluxos piroclásticos Arenal, Costa Rica (1968)

12 Lahares Osorno, Chile (1869)

13 Nevado del Ruiz, Colombia (1985) Dous meses antes da erupción Lahar sobre a cidade de ArmeroDespois do lahar MAPA DE RISCOS

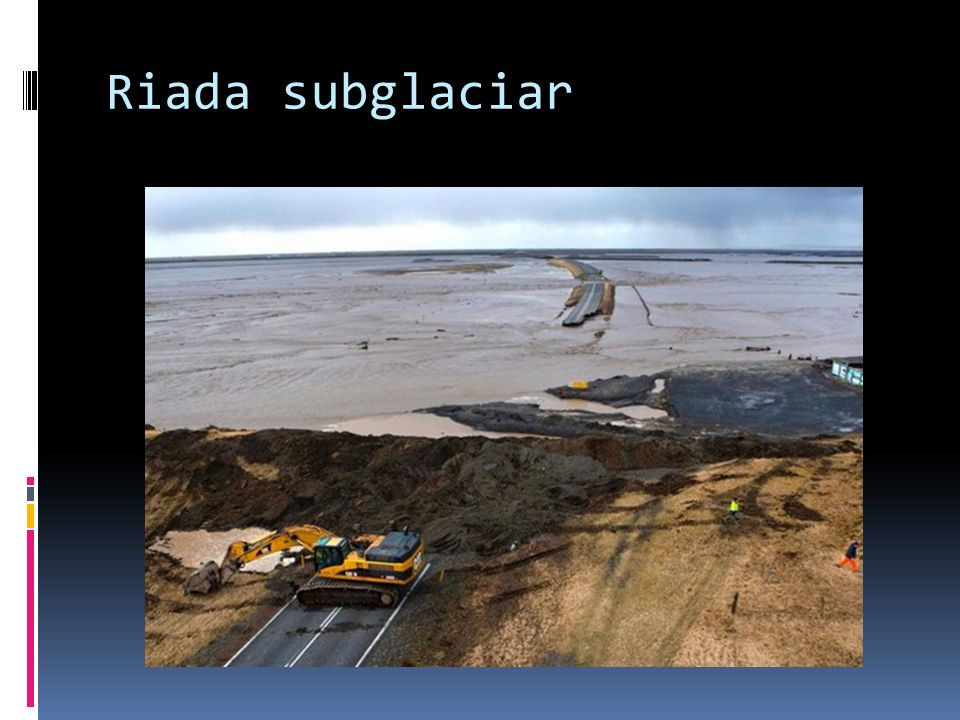

14 Riada subglaciar

15 Deslizamentos gravitacionais Monte Santa Helena, Estados Unidos Deslizamentos antiguos no Teide

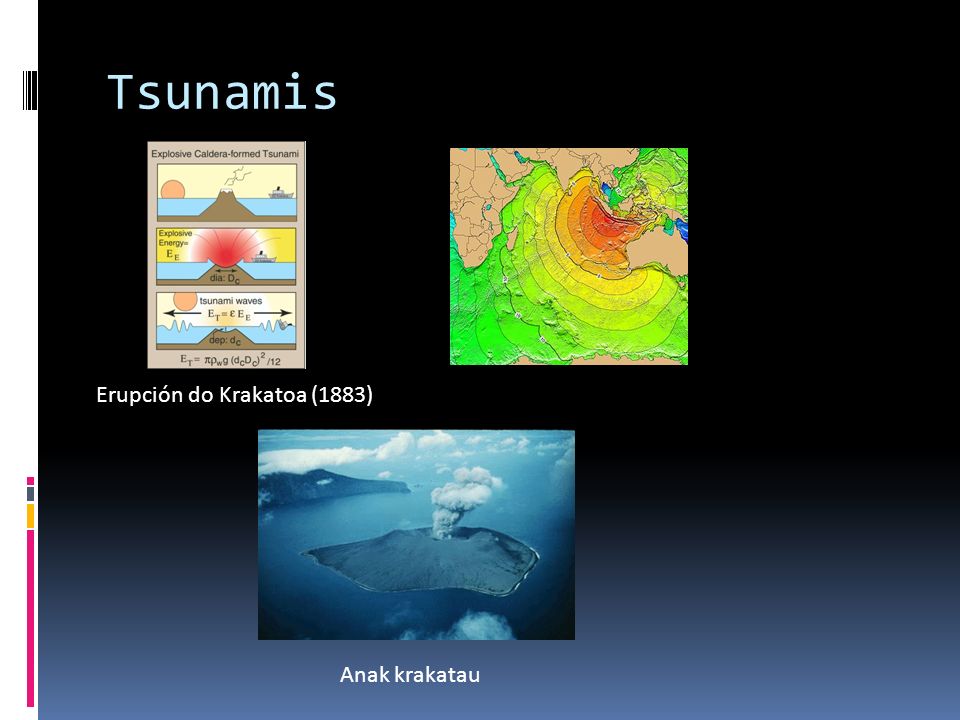

16 Tsunamis Erupción do Krakatoa (1883) Anak krakatau

17 Vulcanismo en España ▪ Campo de Calatrava, Ciudad Real (extintos) ▪ Campo de Olot, Girona (extintos) ▪ Cabo de Gata, Almería (extintos) ▪ ILLAS CANARIAS Cráter do Teneguía, La Palma (1971)

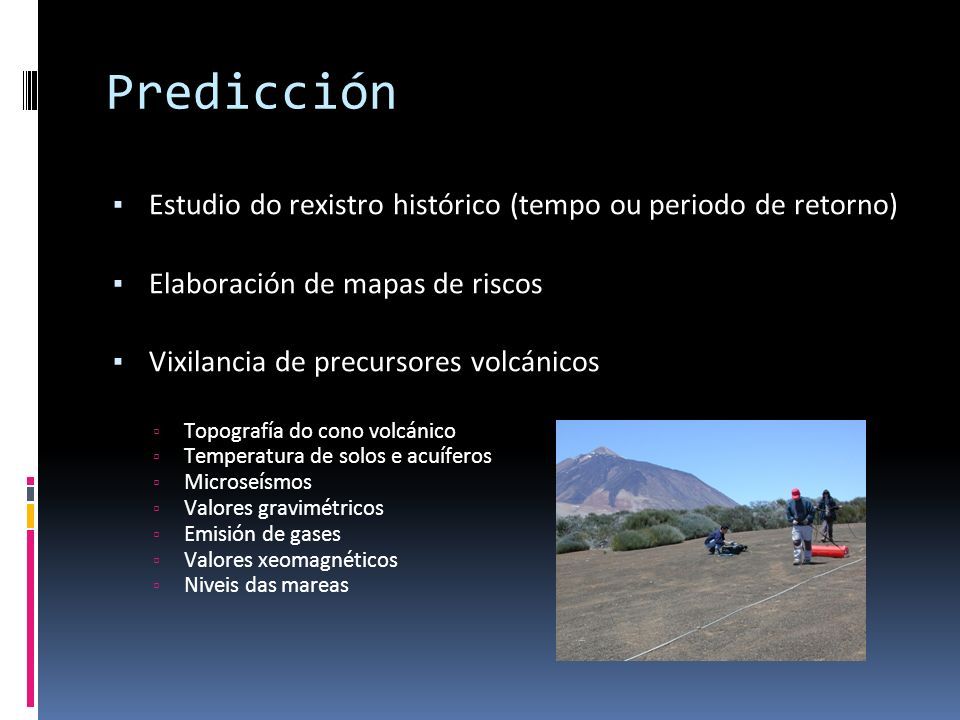

18 Predicción ▪ Estudio do rexistro histórico (tempo ou periodo de retorno) ▪ Elaboración de mapas de riscos ▪ Vixilancia de precursores volcánicos ▫ Topografía do cono volcánico ▫ Temperatura de solos e acuíferos ▫ Microseísmos ▫ Valores gravimétricos ▫ Emisión de gases ▫ Valores xeomagnéticos ▫ Niveis das mareas

19 RISCOS SÍSMICOS

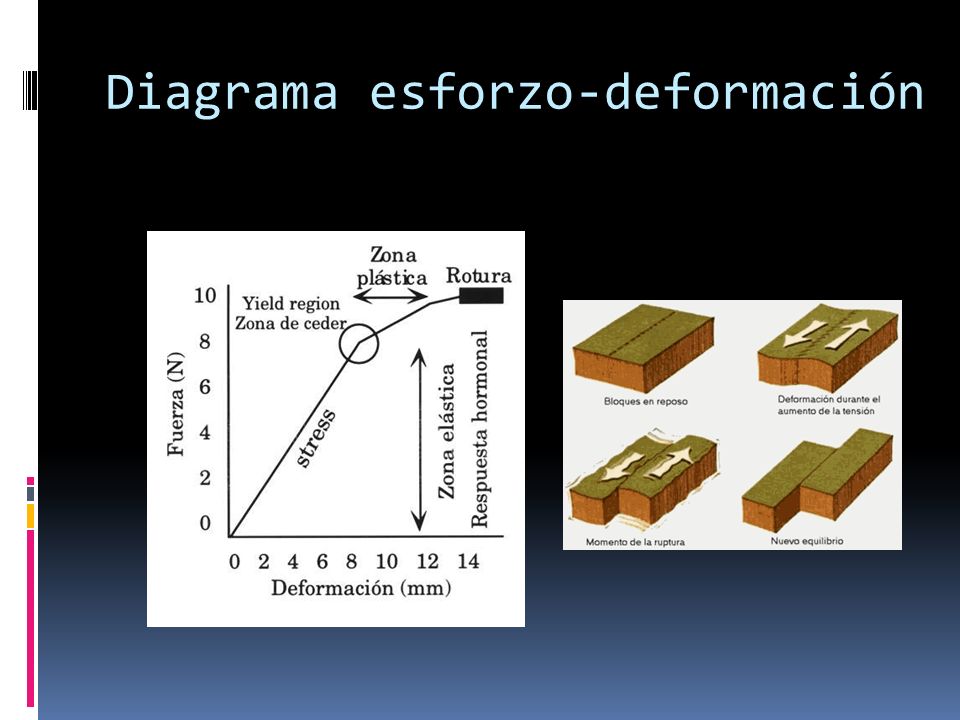

20 Diagrama esforzo-deformación

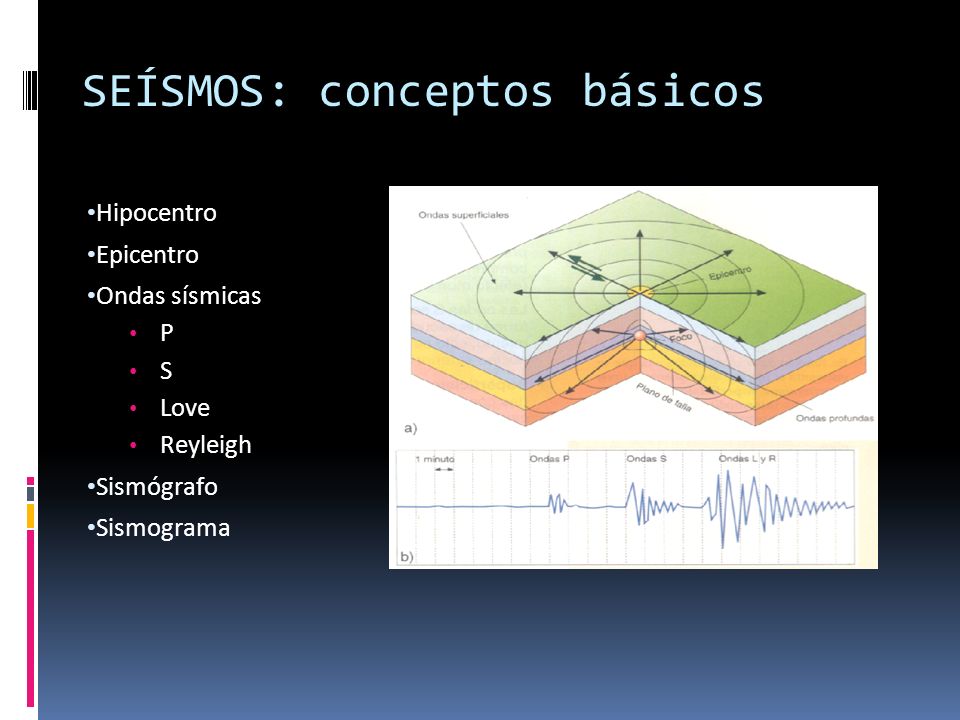

21 SEÍSMOS: conceptos básicos Hipocentro Epicentro Ondas sísmicas P S Love Reyleigh Sismógrafo Sismograma

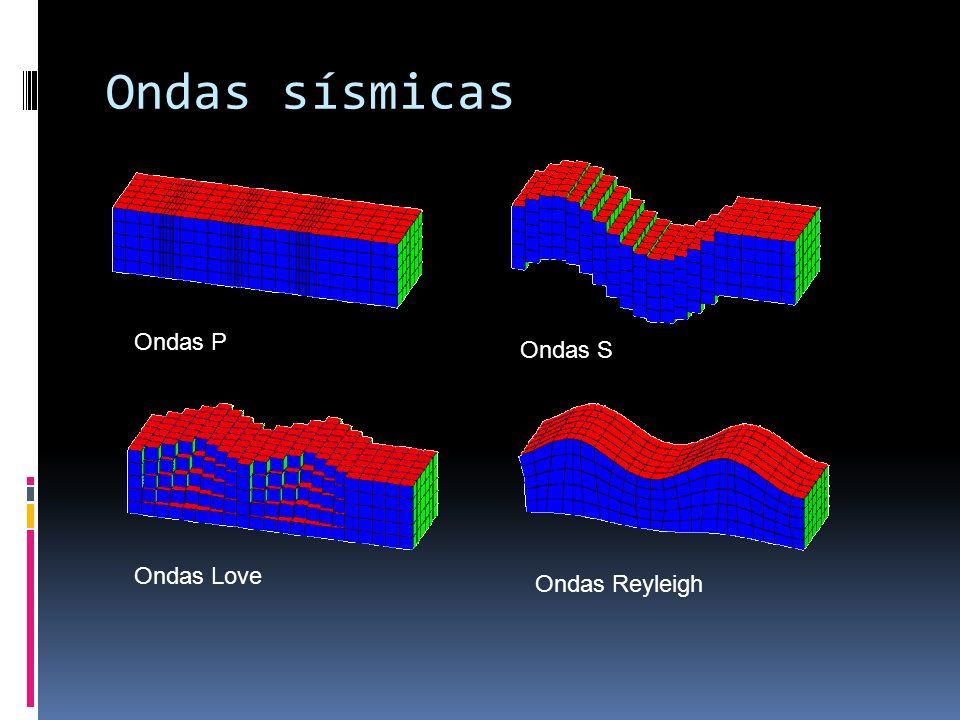

22 Ondas sísmicas Ondas P Ondas S Ondas Love Ondas Reyleigh

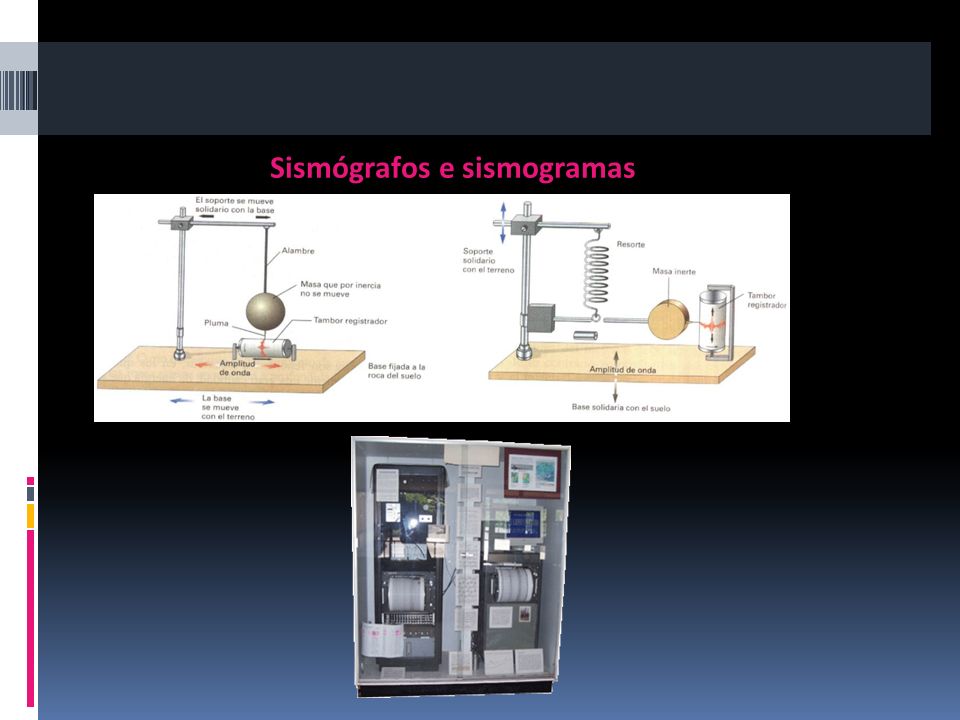

23 Sismógrafos e sismogramas

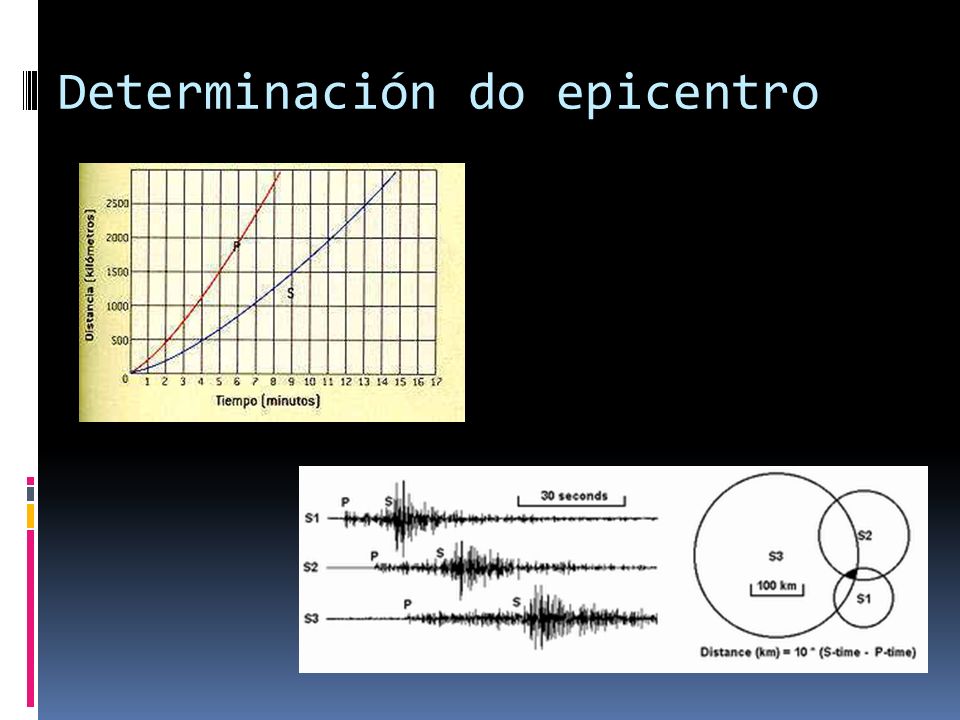

24 Determinación do epicentro

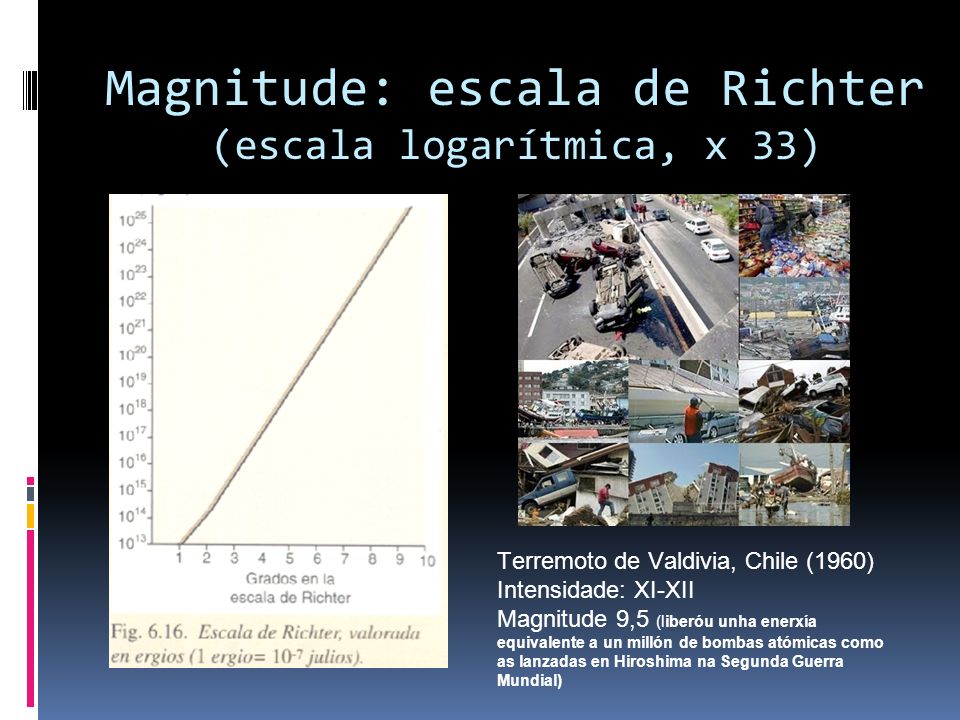

25 Magnitude: escala de Richter (escala logarítmica, x 33) Terremoto de Valdivia, Chile (1960) Intensidade: XI-XII Magnitude 9,5 (liberóu unha enerxía equivalente a un millón de bombas atómicas como as lanzadas en Hiroshima na Segunda Guerra Mundial)

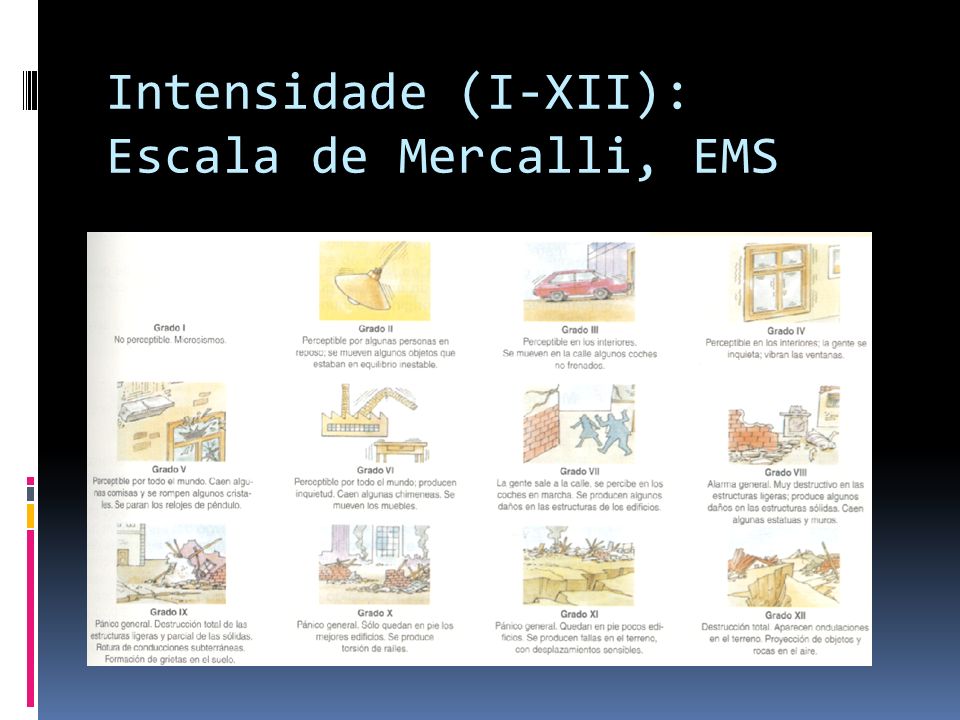

26 Intensidade (I-XII): Escala de Mercalli, EMS

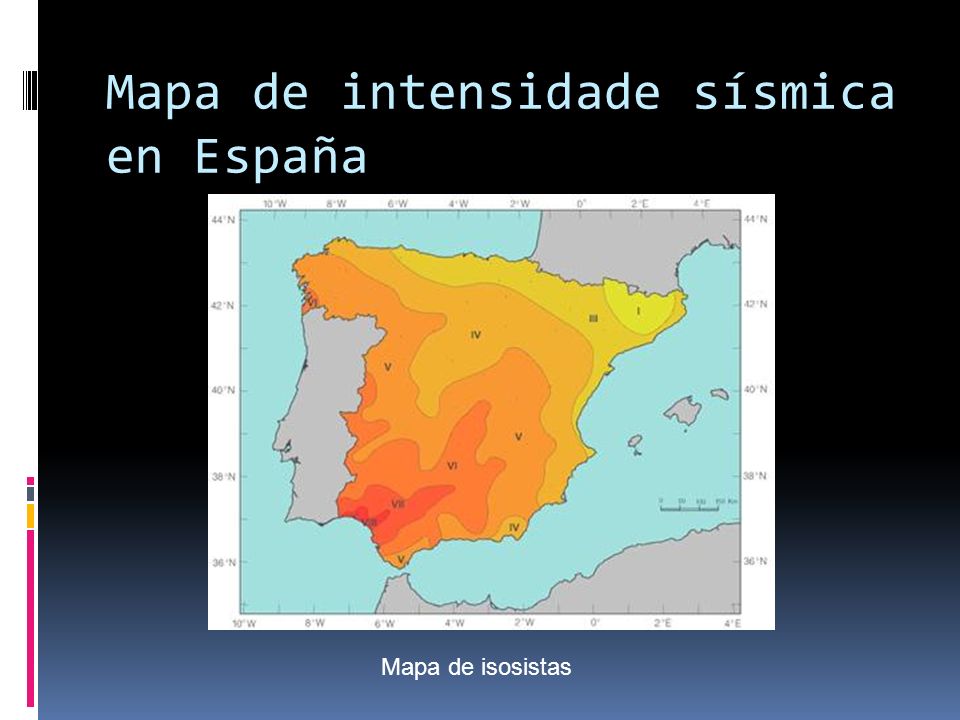

27 Mapa de intensidade sísmica en España Mapa de isosistas

28 OS RISCOS AOS QUE NOS ENFRENTAMOS ANTE UN TERREMOTO

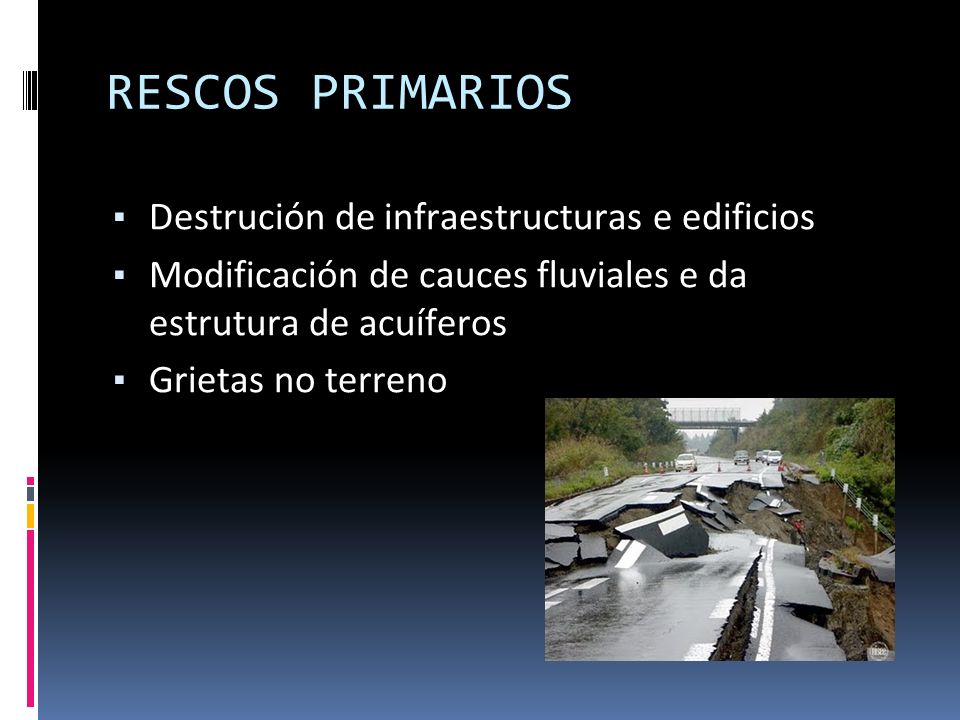

29 RESCOS PRIMARIOS ▪ Destrución de infraestructuras e edificios ▪ Modificación de cauces fluviales e da estrutura de acuíferos ▪ Grietas no terreno

30 RISCOS SECUNDARIOS ▪ INCENDIOS Terremoto de San Francisco (1906) Magnitude: 7-8 Intensidade: VI Mortos: 3 000

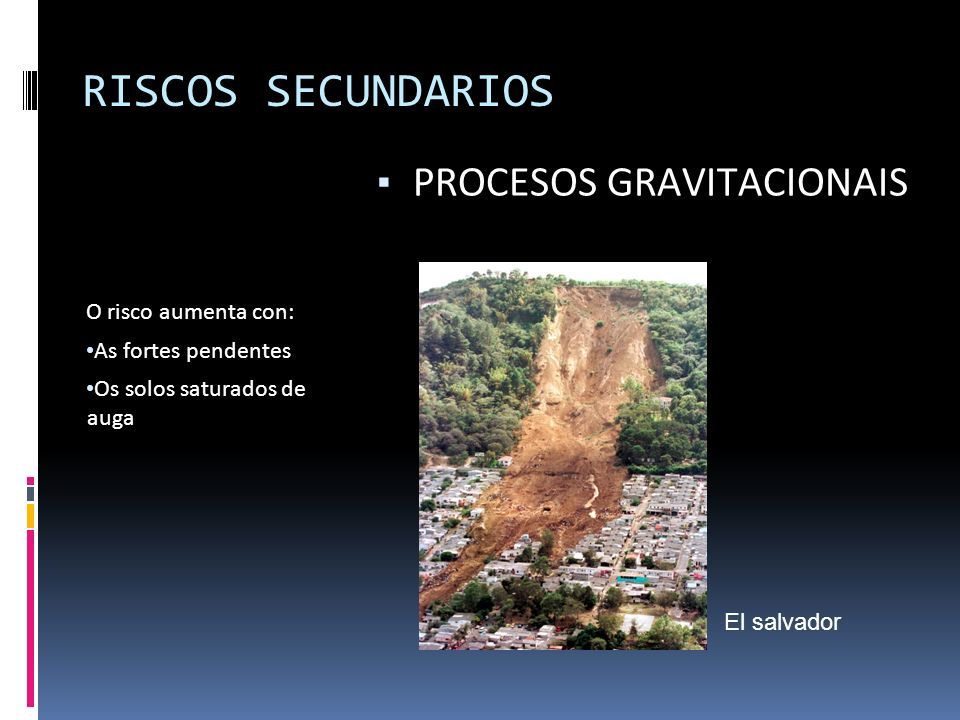

31 RISCOS SECUNDARIOS O risco aumenta con: As fortes pendentes Os solos saturados de auga ▪ PROCESOS GRAVITACIONA I S El salvador

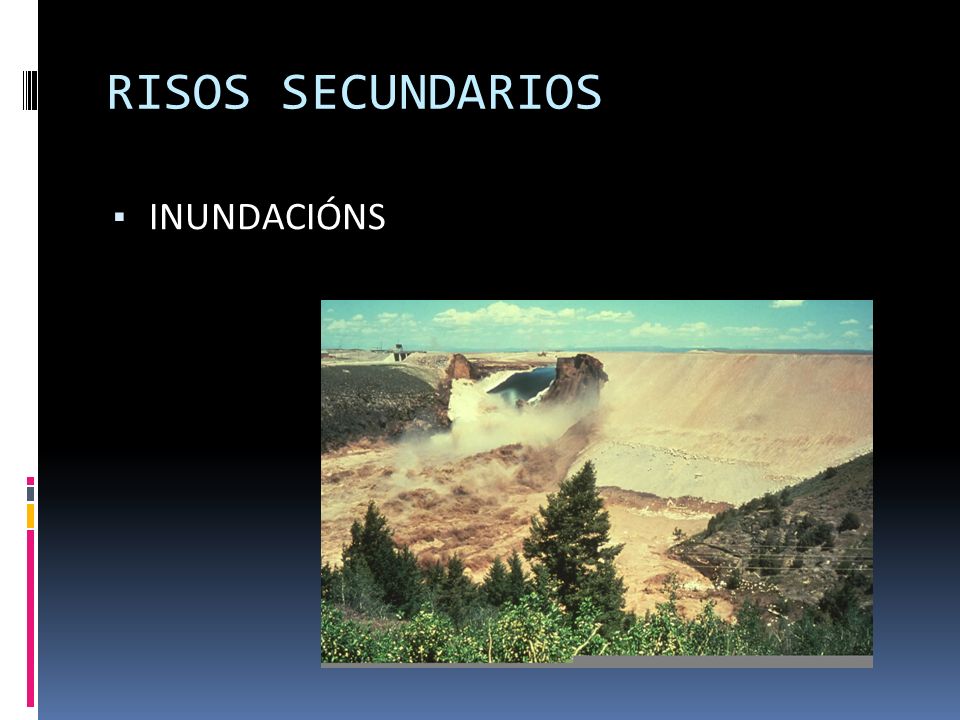

32 RISOS SECUNDARIOS ▪ INUNDACIÓNS

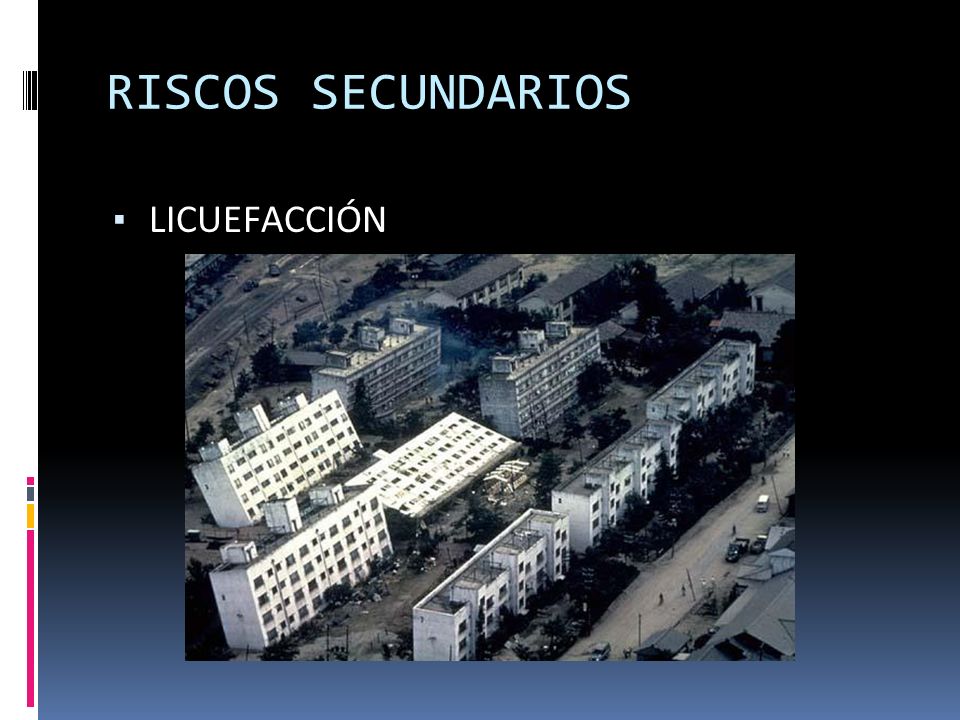

33 RISCOS SECUNDARIOS ▪ LICUEFACCIÓN

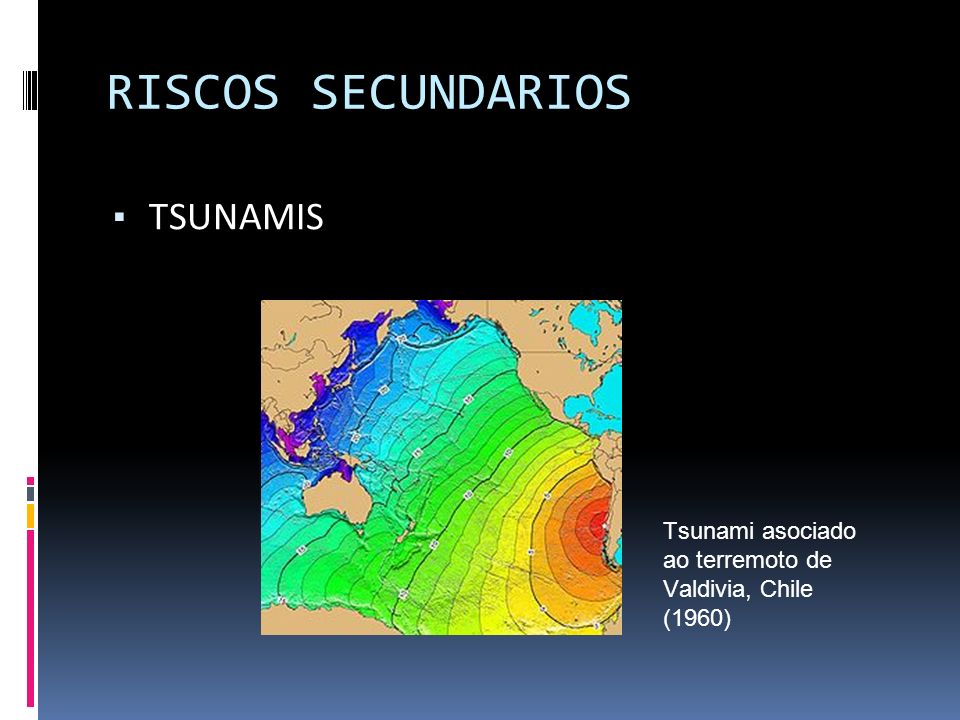

34 RISCOS SECUNDARIOS ▪ TSUNAMIS Tsunami asociado ao terremoto de Valdivia, Chile (1960)

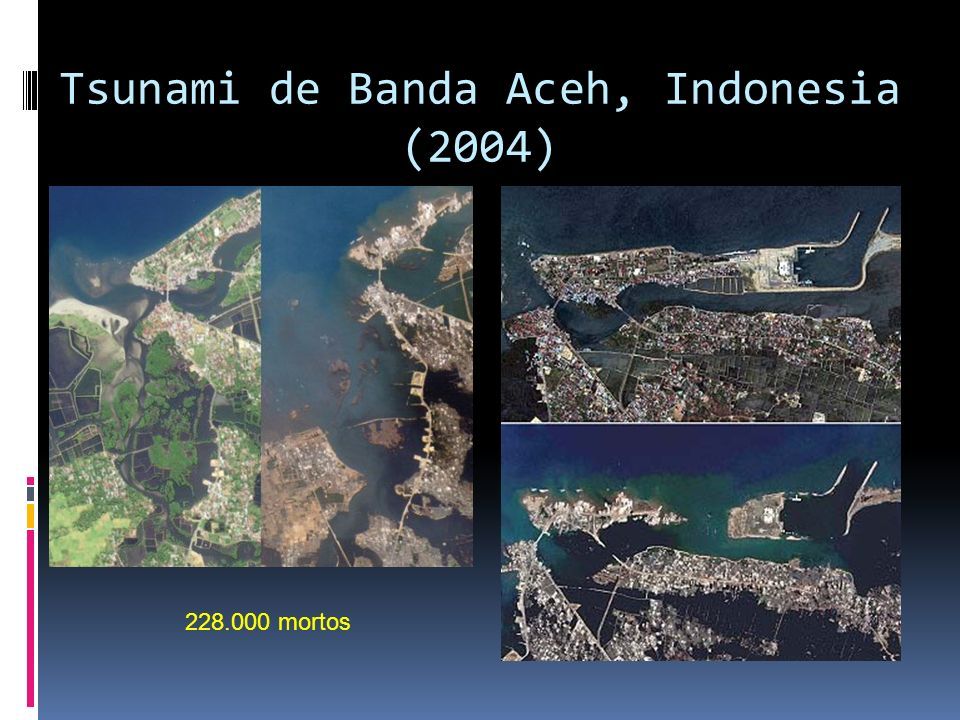

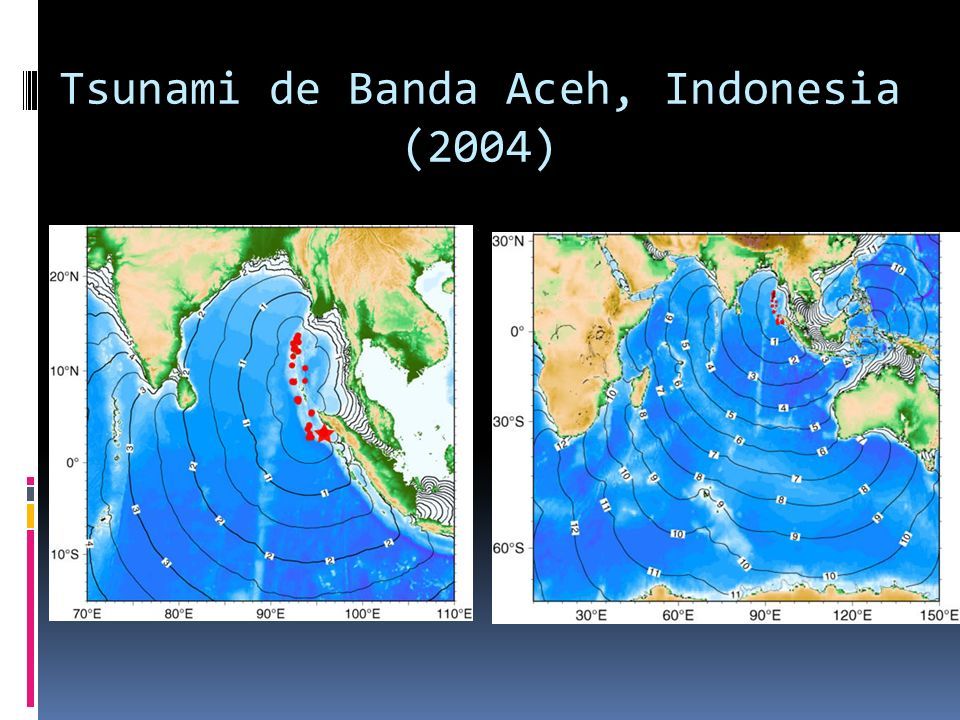

35 Tsunami de Banda Aceh, Indonesia (2004)

36 228.000 mortos

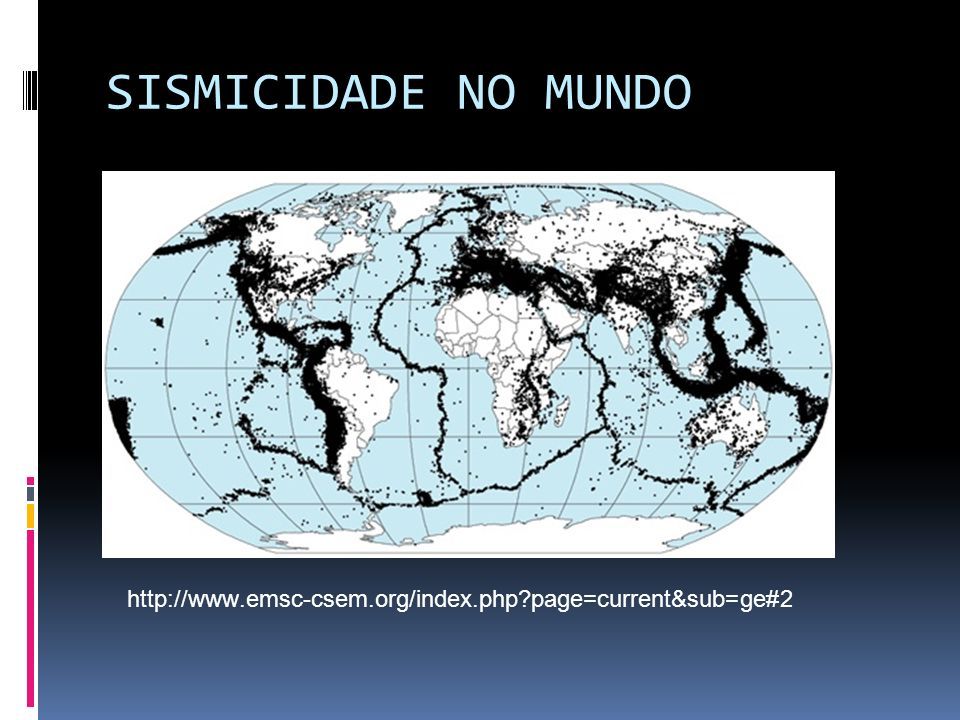

37 SISMICIDADE NO MUNDO http://www.emsc-csem.org/index.php?page=current&sub=ge#2

38 SISMICIDADE EN ESPAÑA Mapas de peligrosidade sísmica e de risco sísmico en España

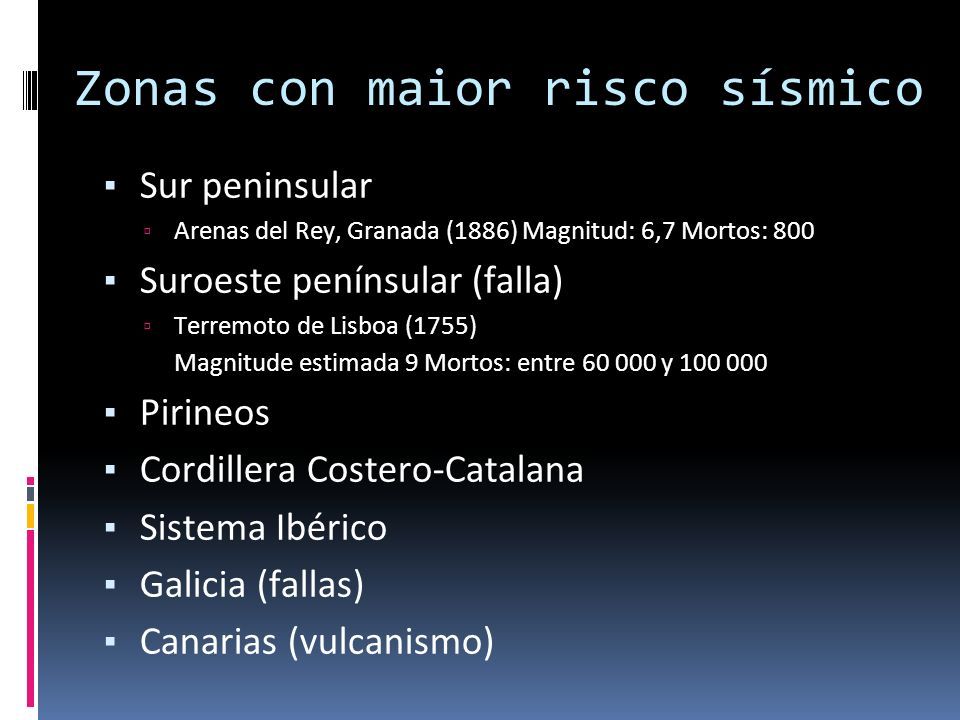

39 Zonas con maior risco sísmico ▪ Sur peninsular ▫ Arenas del Rey, Granada (1886) Magnitud: 6,7 Mortos: 800 ▪ Suroeste penínsular (falla) ▫ Terremoto de Lisboa (1755) Magnitude estimada 9 Mortos: entre 60 000 y 100 000 ▪ Pirineos ▪ Cordillera Costero-Catalana ▪ Sistema Ibérico ▪ Galicia (fallas) ▪ Canarias (vulcanismo)

40 PREDICCIÓN ▪ Estudio histórico ▫ Estimación do tempo de retorno ▪ Vixilancia de precursores: ▫ Seísmos previos ▫ Liberación de radón ▫ Variación na superficie do terreno ▫ Estudio da resistividade eléctrica, piezoelectricidade, temperatura, gravimetría, velocidade das ondas sísmicas, deformación das rochas. ▫ Comportamento dos animais

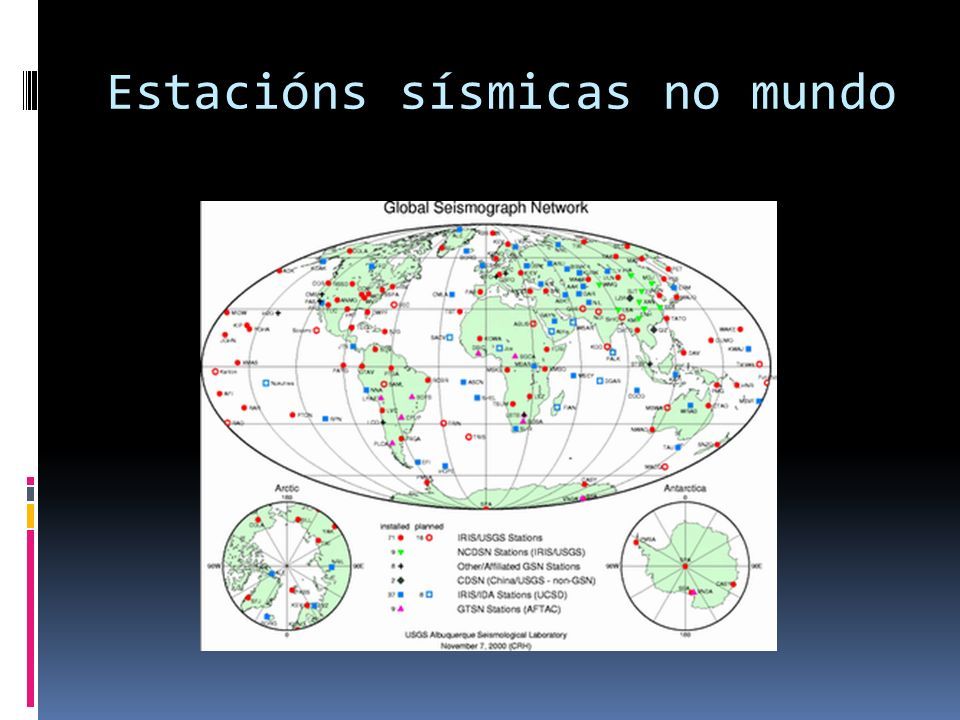

41 Estacións sísmicas no mundo

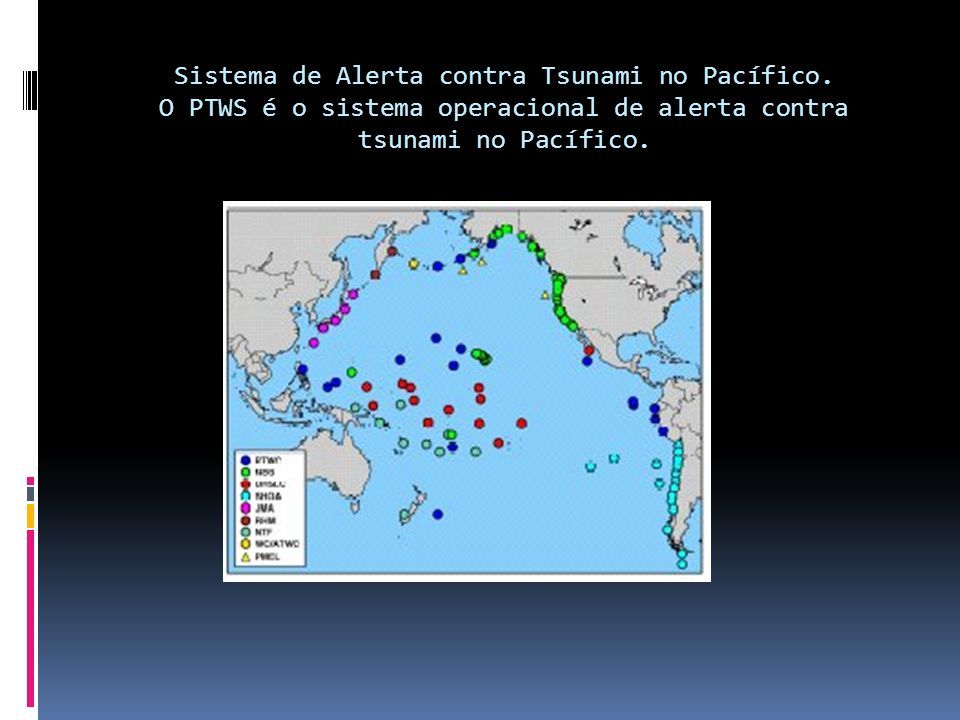

42 Sistema de Alerta contra Tsunami no Pacífico. O PTWS é o sistema operacional de alerta contra tsunami no Pacífico.

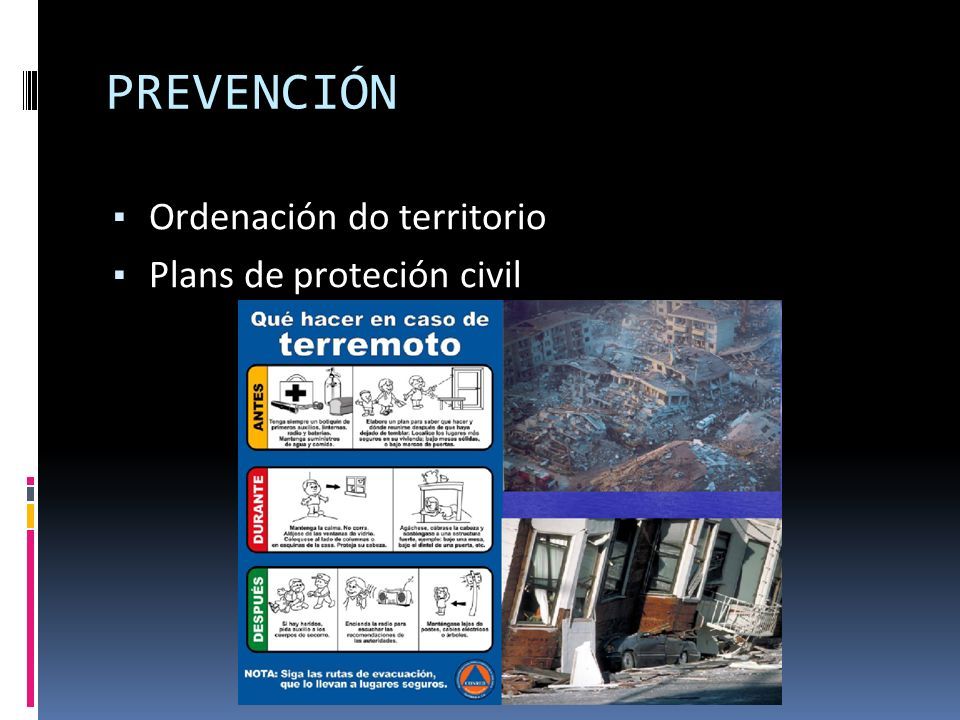

43 PREVENCIÓN ▪ Ordenación do territorio ▪ Plans de proteción civil

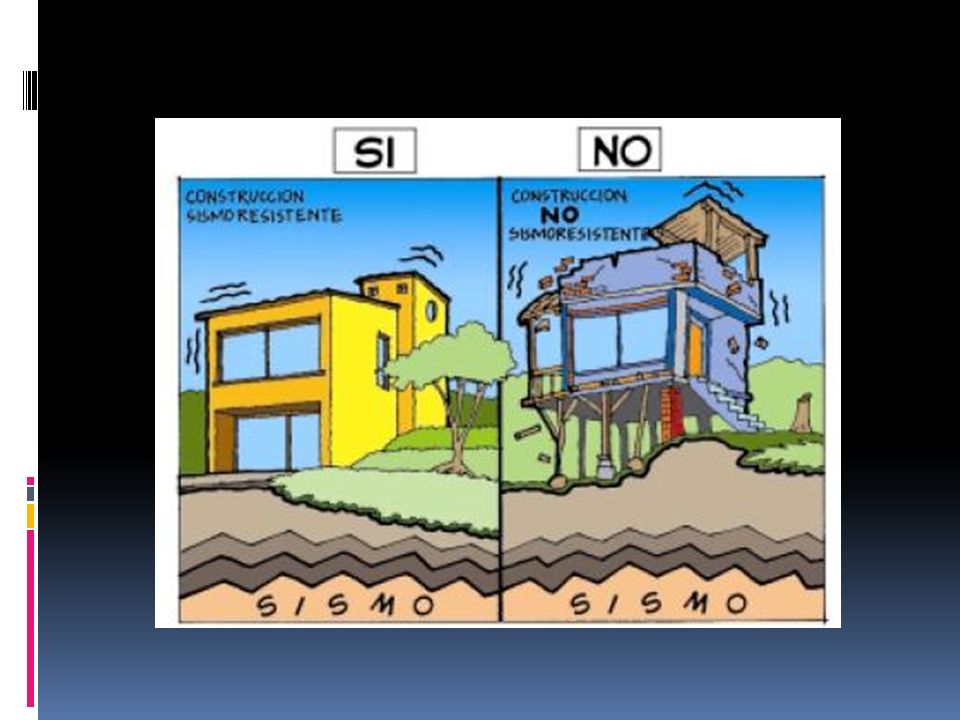

44

45 MEDIDAS DE CONTROL

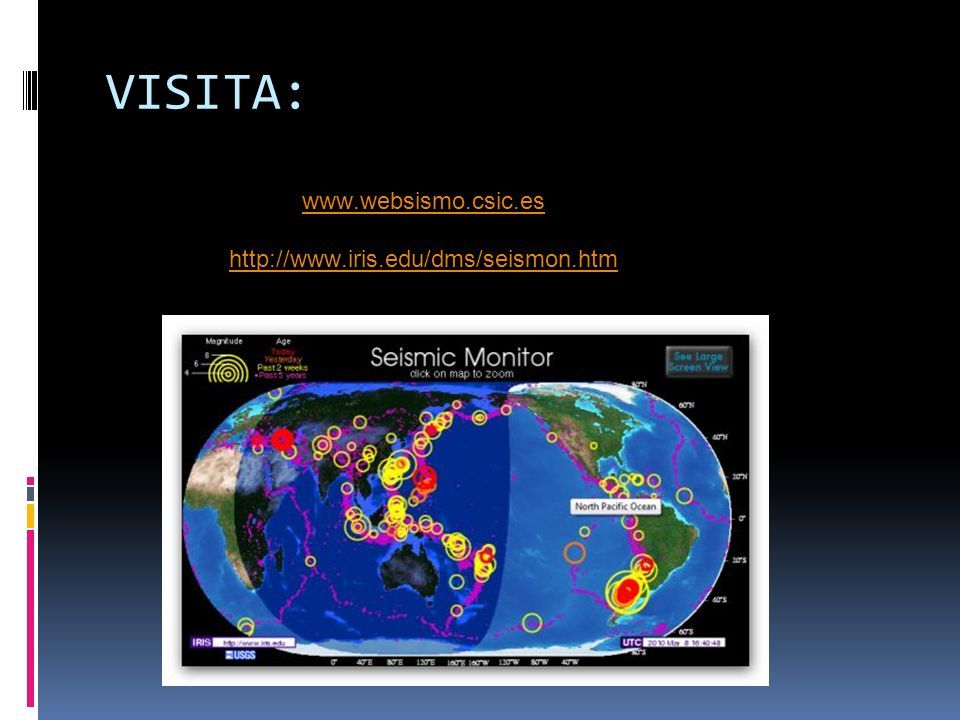

46 VISITA: www.websismo.csic.es http://www.iris.edu/dms/seismon.htm
