1 Tema 2 Interacción de la radiación con la materia

2 1. INTERACCIÓN DE PARTÍCULAS CON LA MATERIA

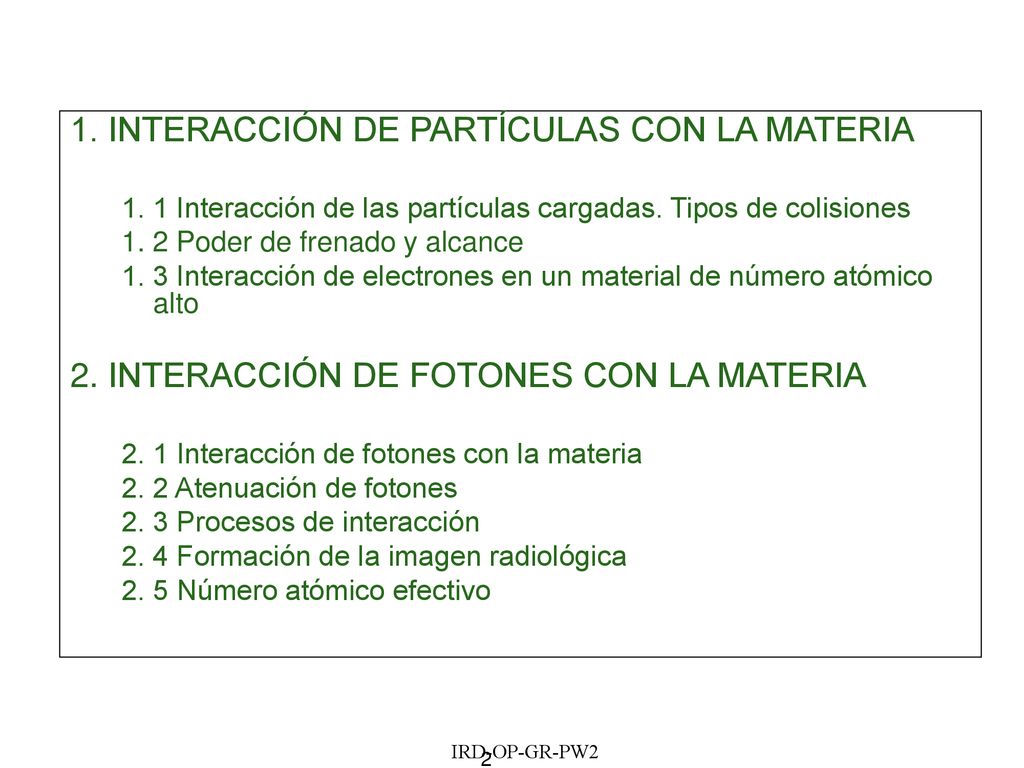

1. 1 Interacción de las partículas cargadas. Tipos de colisiones 1. 2 Poder de frenado y alcance 1. 3 Interacción de electrones en un material de número atómico alto 2. INTERACCIÓN DE FOTONES CON LA MATERIA 2. 1 Interacción de fotones con la materia 2. 2 Atenuación de fotones 2. 3 Procesos de interacción 2. 4 Formación de la imagen radiológica 2. 5 Número atómico efectivo

3 1. Interacción de partículas con la materia

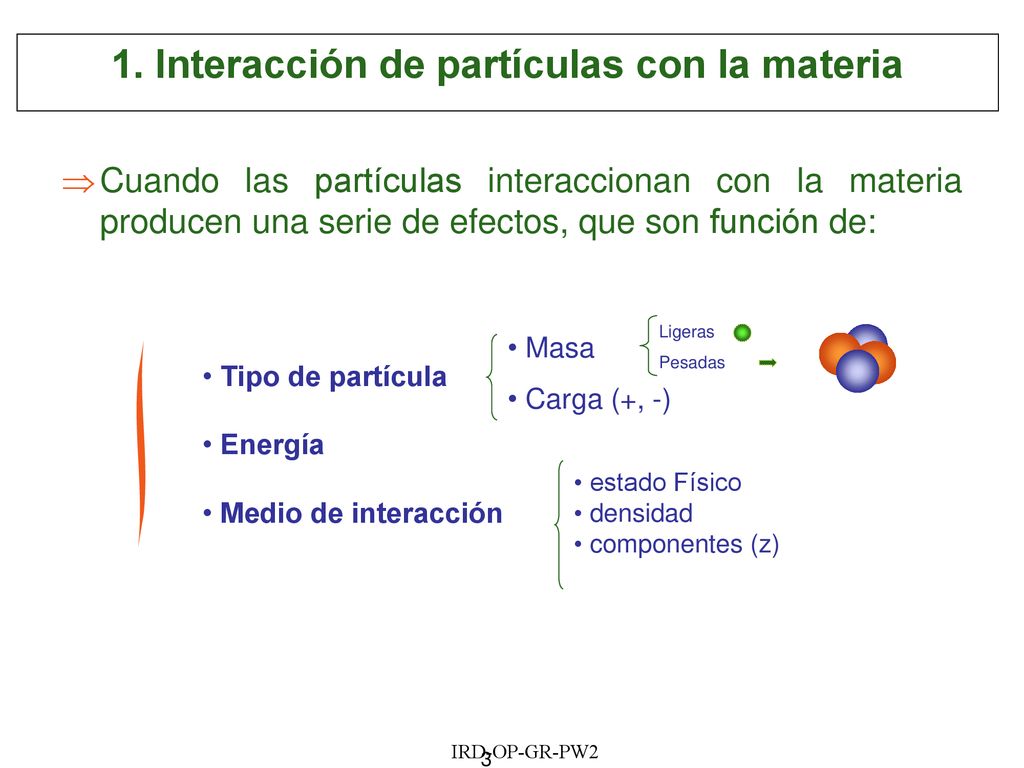

Cuando las partículas interaccionan con la materia producen una serie de efectos, que son función de: Ligeras Pesadas Masa Carga (+, -) Tipo de partícula Energía Medio de interacción estado Físico densidad componentes (z)

4 1.1 Interacción de partículas cargadas.

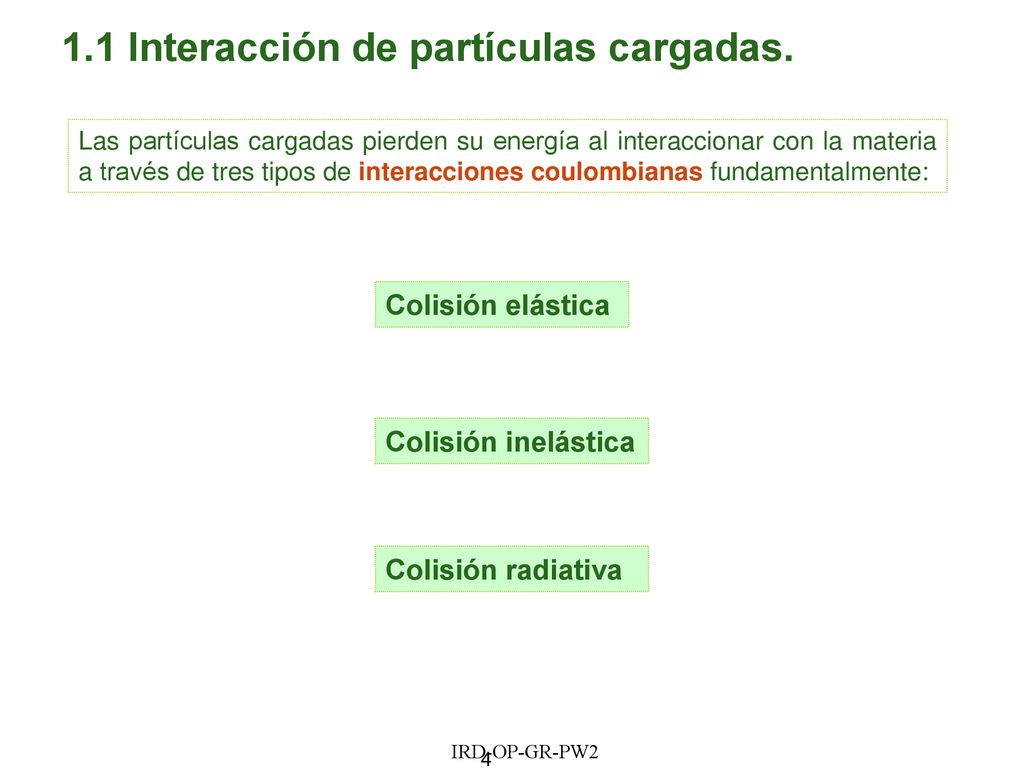

Las partículas cargadas pierden su energía al interaccionar con la materia a través de tres tipos de interacciones coulombianas fundamentalmente: Colisión elástica Colisión inelástica Primero debes pinchar en el cuadro Colisión elástica para que aparezca la explicación. A continuación, pincha en colisión inelástica, y después en Excitación e ionización Colisión radiativa

5 1.1 Interacción de partículas cargadas.

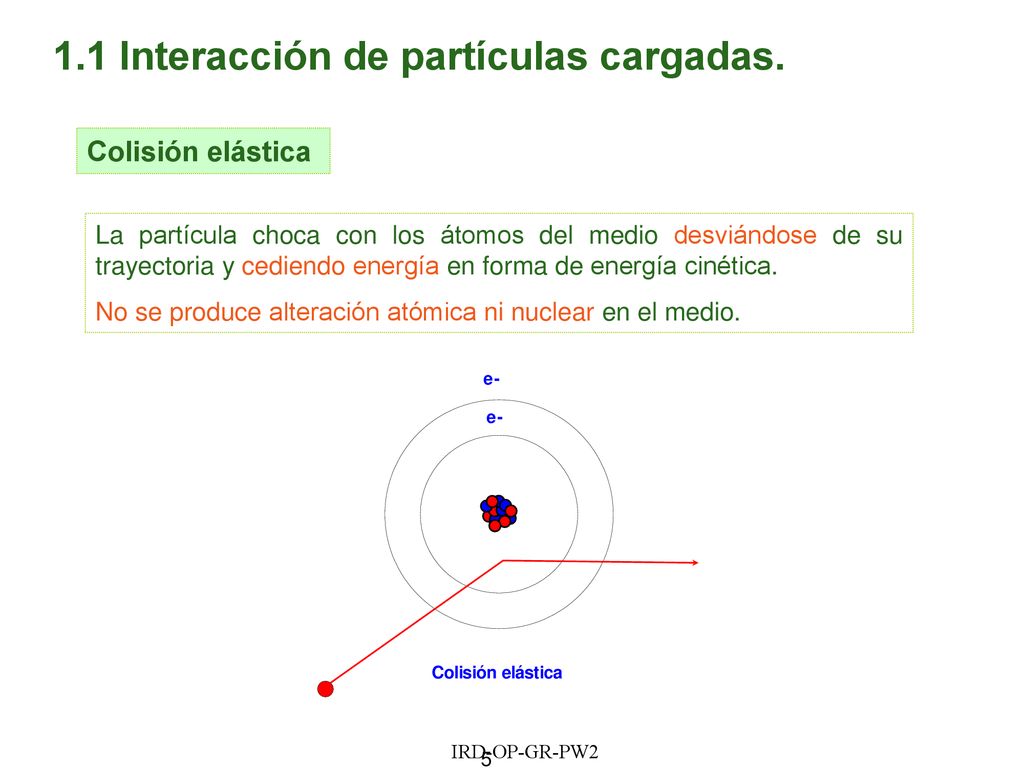

Colisión elástica La partícula choca con los átomos del medio desviándose de su trayectoria y cediendo energía en forma de energía cinética. No se produce alteración atómica ni nuclear en el medio. Primero debes pinchar en el cuadro Colisión elástica para que aparezca la explicación. A continuación, pincha en colisión inelástica, y después en Excitación e ionización

6 1.1 Interacción de partículas cargadas.

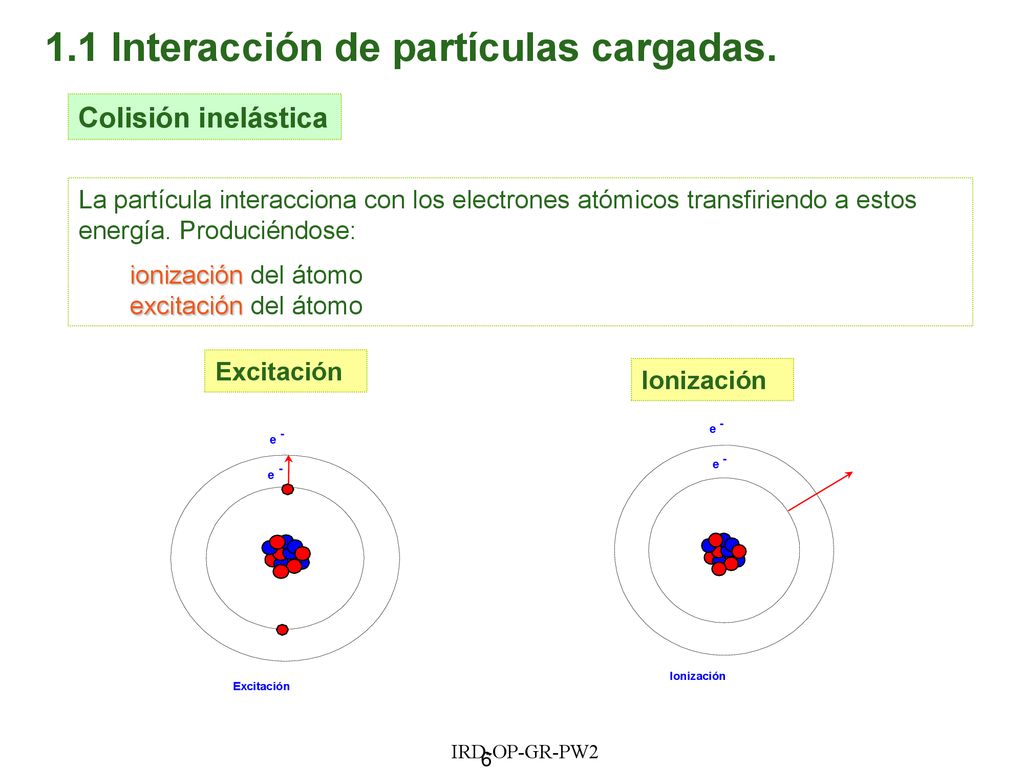

Colisión inelástica La partícula interacciona con los electrones atómicos transfiriendo a estos energía. Produciéndose: ionización del átomo excitación del átomo Excitación Ionización e - Ionización Excitación e - Primero debes pinchar en el cuadro Colisión elástica para que aparezca la explicación. A continuación, pincha en colisión inelástica, y después en Excitación e ionización

7 1.1 Interacción de partículas cargadas (2).

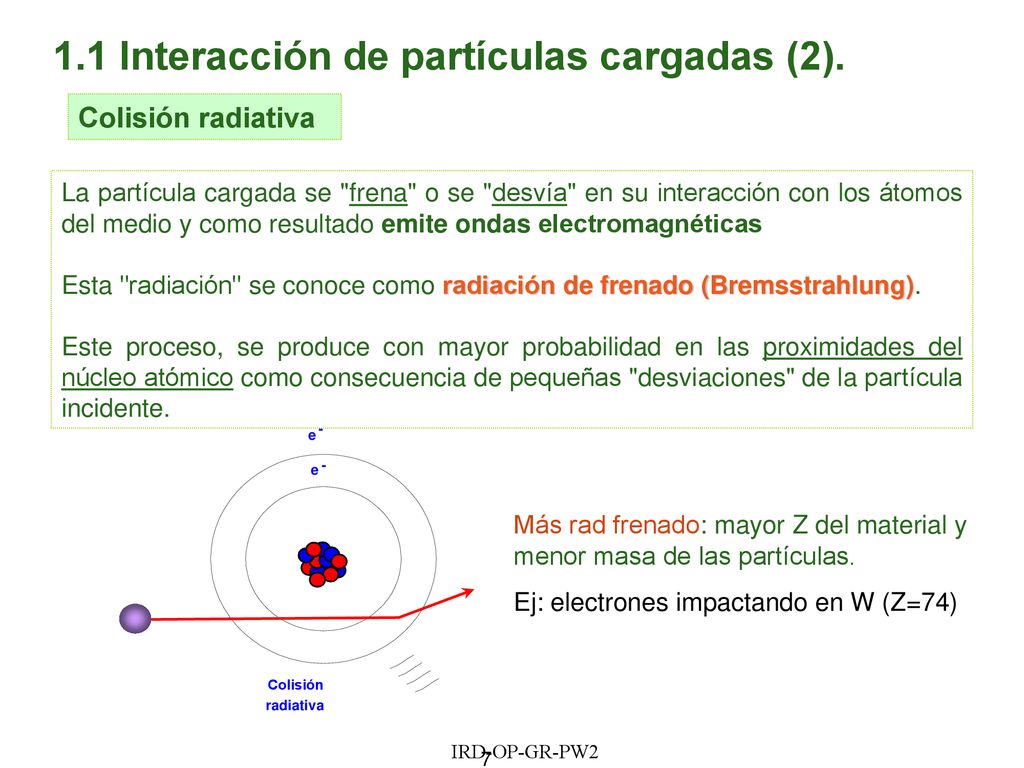

Colisión radiativa La partícula cargada se "frena" o se "desvía" en su interacción con los átomos del medio y como resultado emite ondas electromagnéticas Esta "radiación" se conoce como radiación de frenado (Bremsstrahlung). Este proceso, se produce con mayor probabilidad en las proximidades del núcleo atómico como consecuencia de pequeñas "desviaciones" de la partícula incidente. Colisión radiativa e - La intensidad (I) de la onda electromagnética emitida resulta ser proporcional al cuadrado de la carga de la partícula (z), al cuadrado de la carga del núcleo con el que interacciona (Z) e inversamente proporcional al cuadrado de la masa de la partícula incidente (m). Más rad frenado: mayor Z del material y menor masa de las partículas. Ej: electrones impactando en W (Z=74)

8 1.2. Poder de frenado y alcance

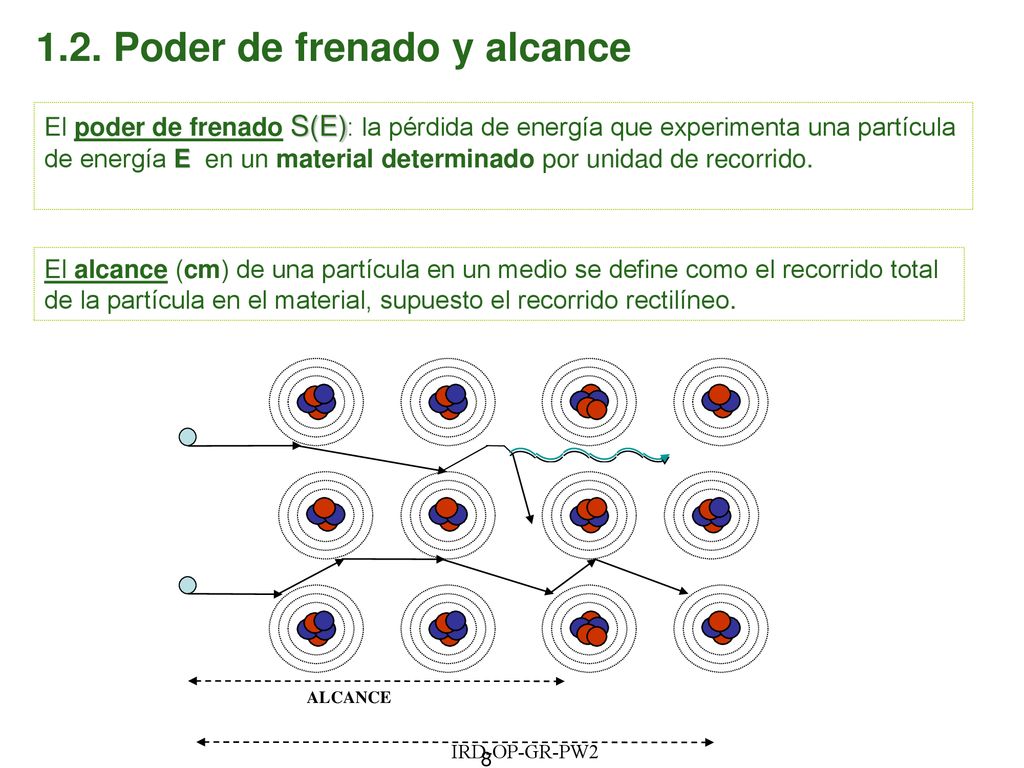

El poder de frenado S(E): la pérdida de energía que experimenta una partícula de energía E en un material determinado por unidad de recorrido. El alcance (cm) de una partícula en un medio se define como el recorrido total de la partícula en el material, supuesto el recorrido rectilíneo. ALCANCE

9 1.2. Poder de frenado y alcance (2)

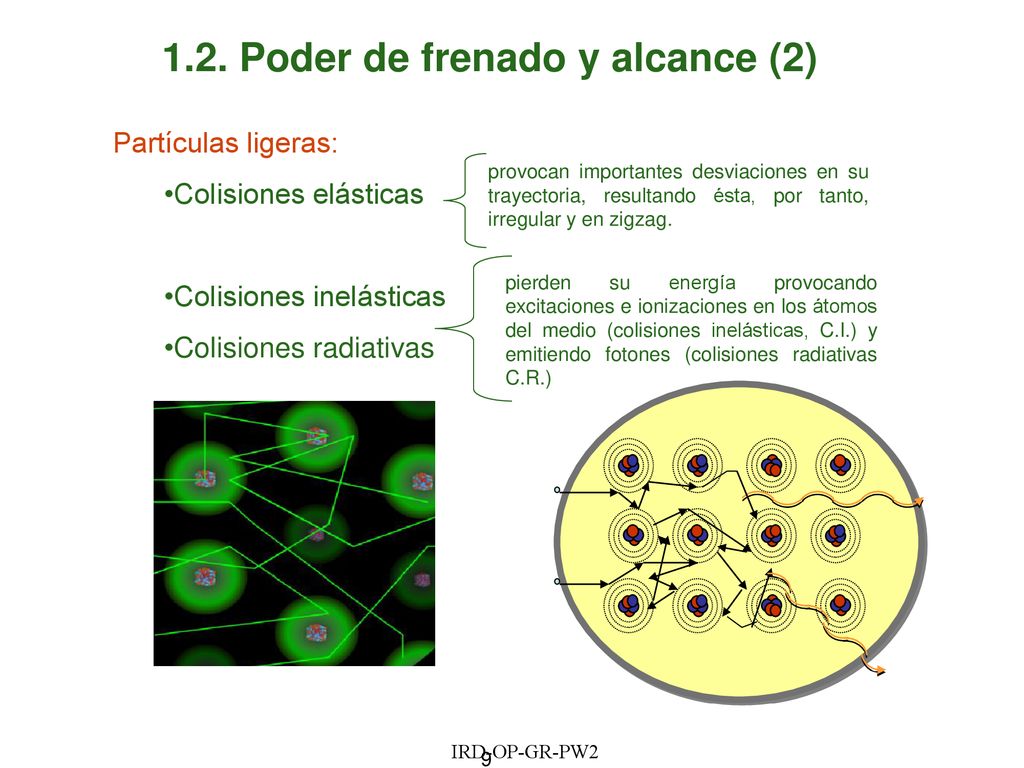

Partículas ligeras: Colisiones elásticas Colisiones inelásticas Colisiones radiativas provocan importantes desviaciones en su trayectoria, resultando ésta, por tanto, irregular y en zigzag. pierden su energía provocando excitaciones e ionizaciones en los átomos del medio (colisiones inelásticas, C.I.) y emitiendo fotones (colisiones radiativas C.R.)

10 1.3. Interacción de electrones en medios con Z altos

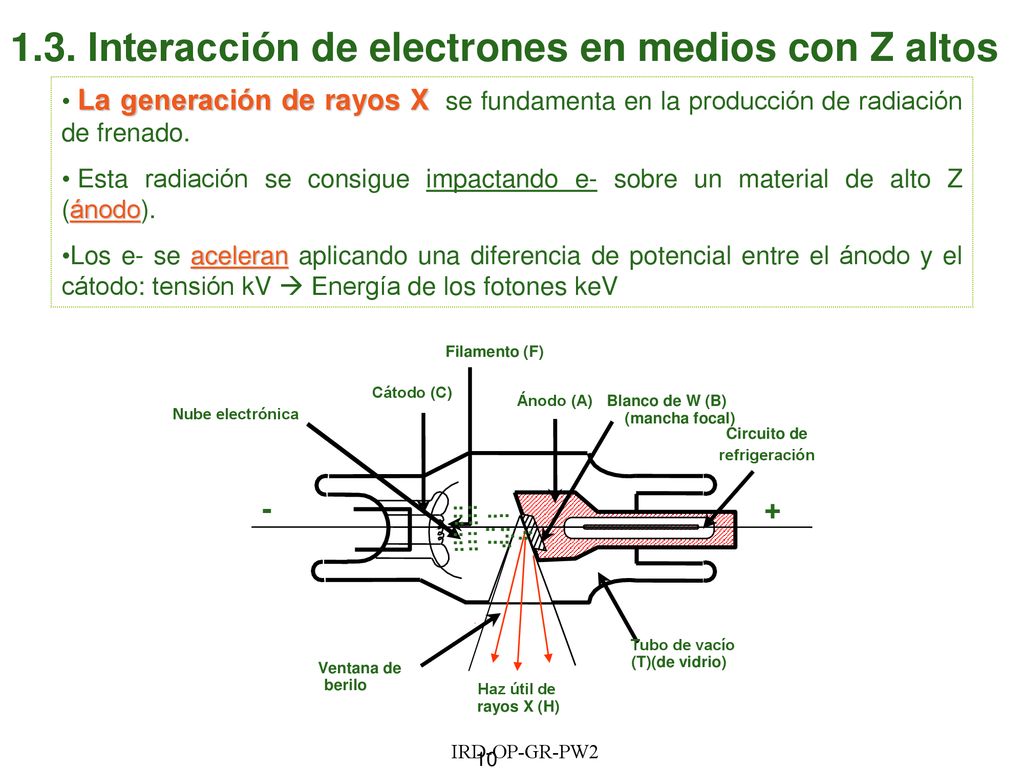

La generación de rayos X se fundamenta en la producción de radiación de frenado. Esta radiación se consigue impactando e- sobre un material de alto Z (ánodo). Los e- se aceleran aplicando una diferencia de potencial entre el ánodo y el cátodo: tensión kV  Energía de los fotones keV + - Cátodo (C) Filamento (F) Ánodo (A) Blanco de W (B) (mancha focal) Circuito de refrigeración Tubo de vacío (T)(de vidrio) Ventana de berilo Haz útil de rayos X (H) Nube electrónica ..

11 1.3. Interacción de electrones en medios con Z altos

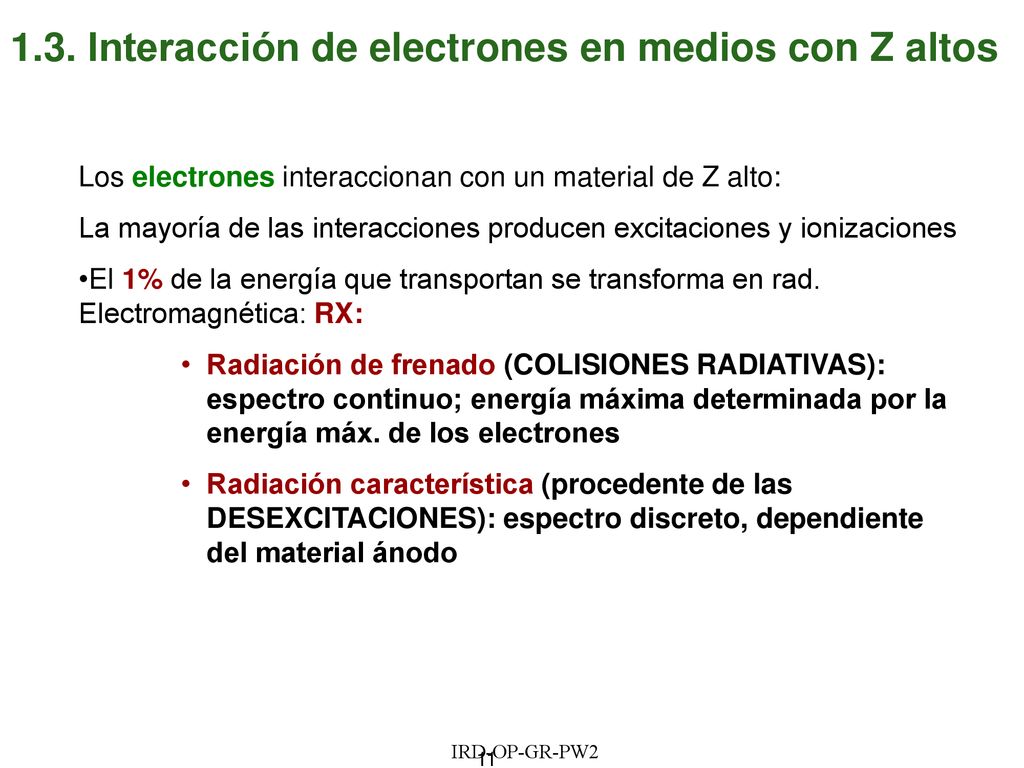

Los electrones interaccionan con un material de Z alto: La mayoría de las interacciones producen excitaciones y ionizaciones El 1% de la energía que transportan se transforma en rad. Electromagnética: RX: Radiación de frenado (COLISIONES RADIATIVAS): espectro continuo; energía máxima determinada por la energía máx. de los electrones Radiación característica (procedente de las DESEXCITACIONES): espectro discreto, dependiente del material ánodo

12 TÉCNICAS DE OBTENCIÓN DE IMÁGENES.
2. 1 Interacción de fotones con la materia La interacción de los fotones con la materia interesa desde dos puntos de vista: Macroscópico: Atenuación de un haz al atravesar un objeto: BLINDAJES Microscópico: Procesos de interacción de los fotones con los átomos: TÉCNICAS DE OBTENCIÓN DE IMÁGENES. N NO

13 N = No e-μx 2. 2 Atenuación de fotones

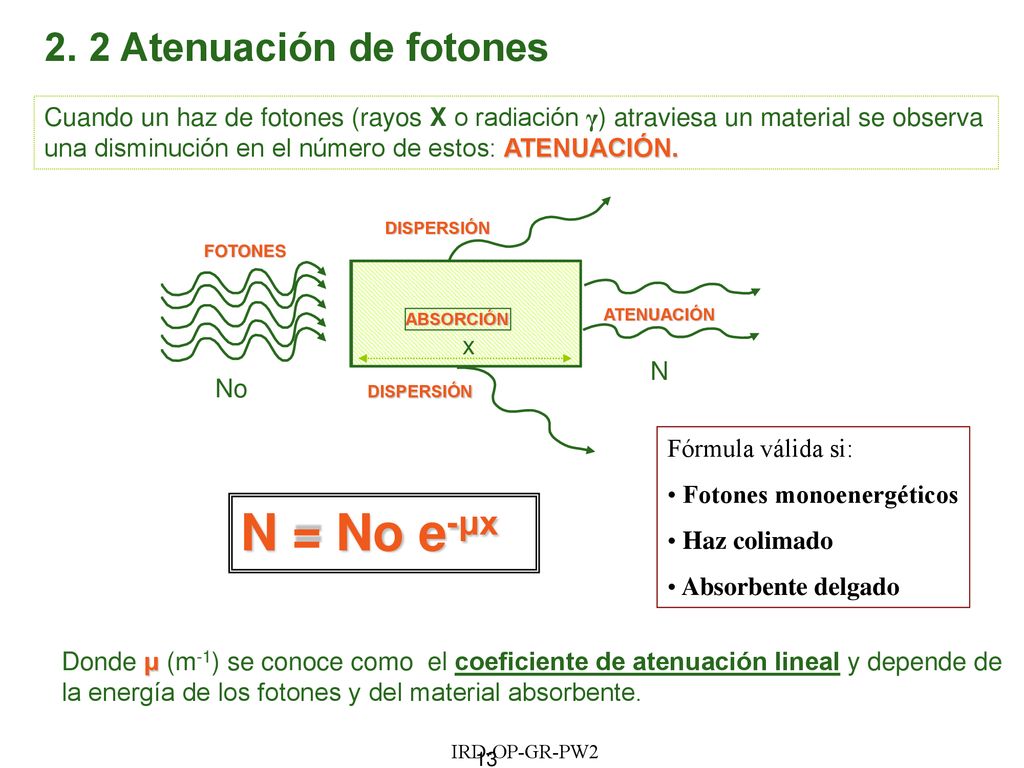

Cuando un haz de fotones (rayos X o radiación γ) atraviesa un material se observa una disminución en el número de estos: ATENUACIÓN. DISPERSIÓN FOTONES ABSORCIÓN ATENUACIÓN x N No Fórmula válida si: Fotones monoenergéticos Haz colimado Absorbente delgado Esta expresión sólo es totalmente valida cuando se trata de: - fotones monoenergéticos (al integrar hemos supuesto μ constante y μ es función de la energía de los fotones). - haz muy colimado, superficie transversal del haz muy pequeña. - espesor de absorbente muy delgado. N = No e-μx Donde μ (m-1) se conoce como el coeficiente de atenuación lineal y depende de la energía de los fotones y del material absorbente.

14 2. 2 Atenuación de fotones (2)

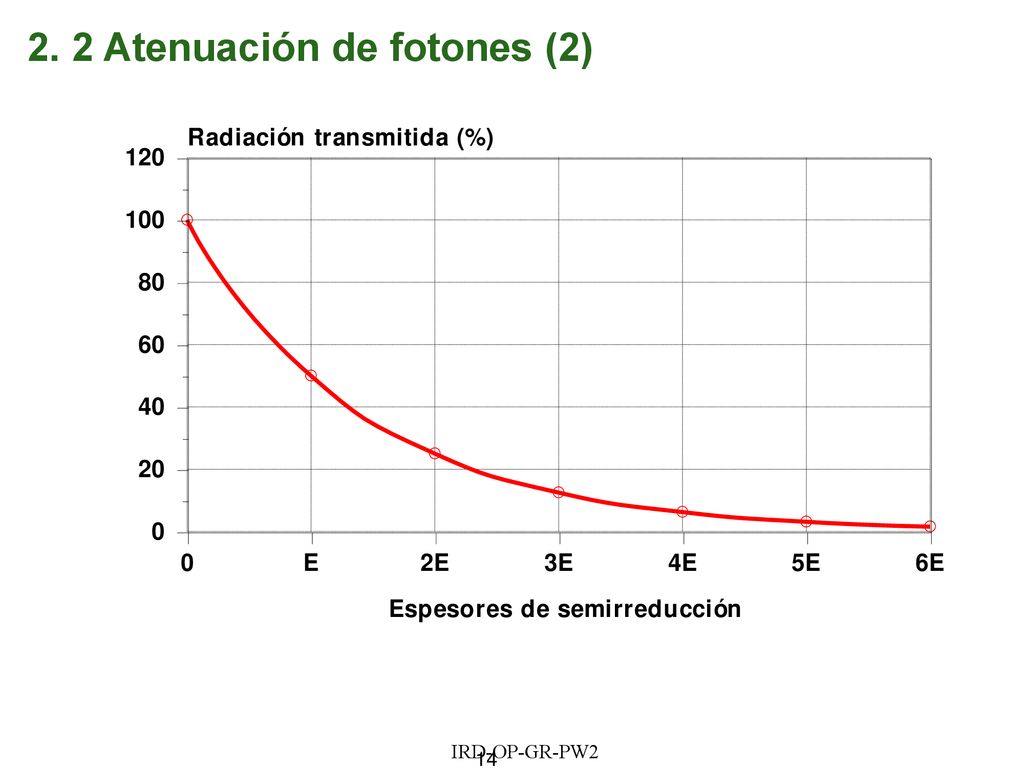

15 2. 2 Atenuación de fotones (2)

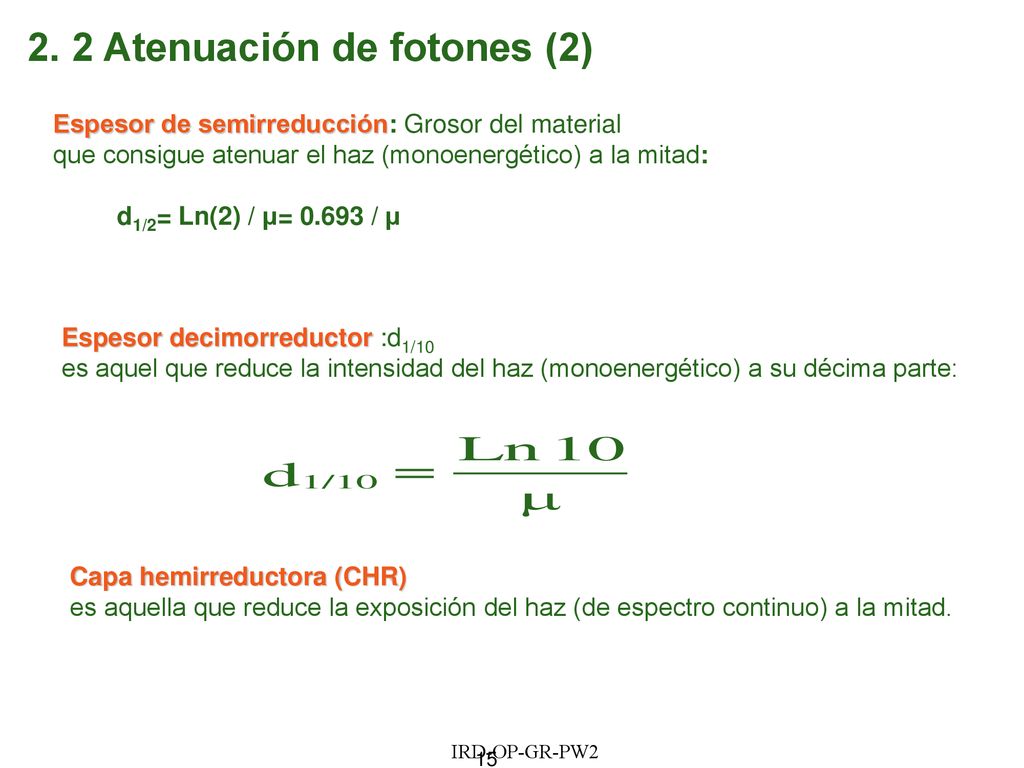

Espesor de semirreducción: Grosor del material que consigue atenuar el haz (monoenergético) a la mitad: d1/2= Ln(2) / μ= / μ Espesor decimorreductor :d1/10 es aquel que reduce la intensidad del haz (monoenergético) a su décima parte: Capa hemirreductora (CHR) es aquella que reduce la exposición del haz (de espectro continuo) a la mitad.

16 2.3. Procesos de interacción

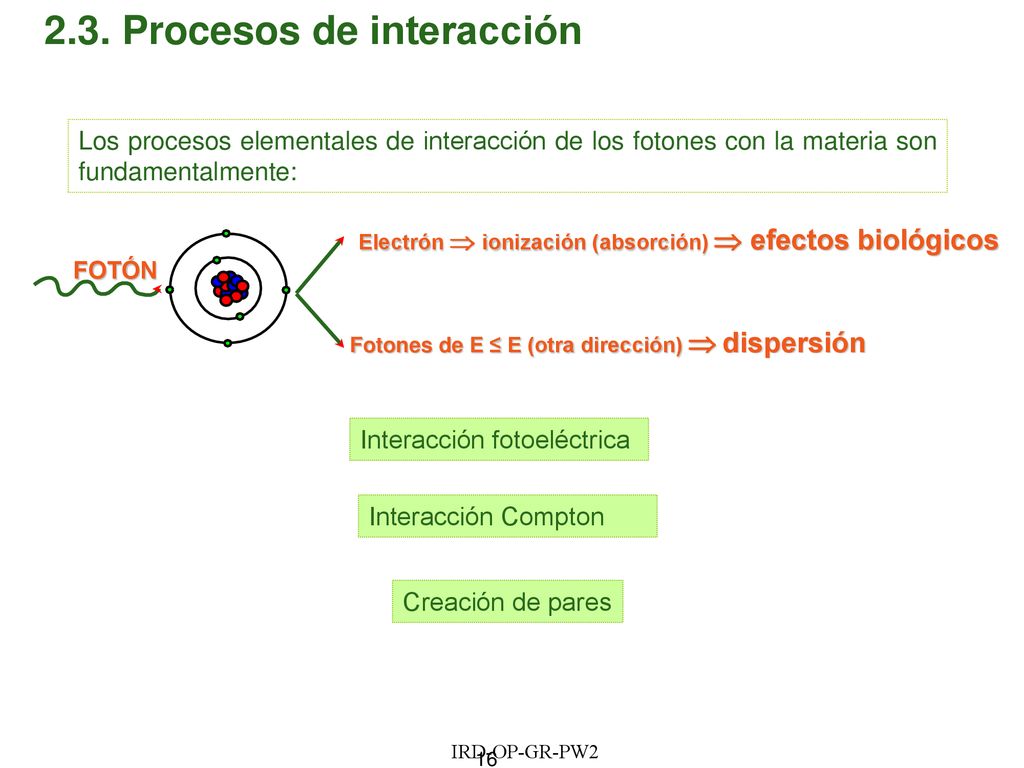

Los procesos elementales de interacción de los fotones con la materia son fundamentalmente: FOTÓN Electrón  ionización (absorción)  efectos biológicos Fotones de E ≤ E (otra dirección)  dispersión Interacción fotoeléctrica Interacción Compton Creación de pares

17 2.3. Procesos de interacción: Efecto fotoeléctrico

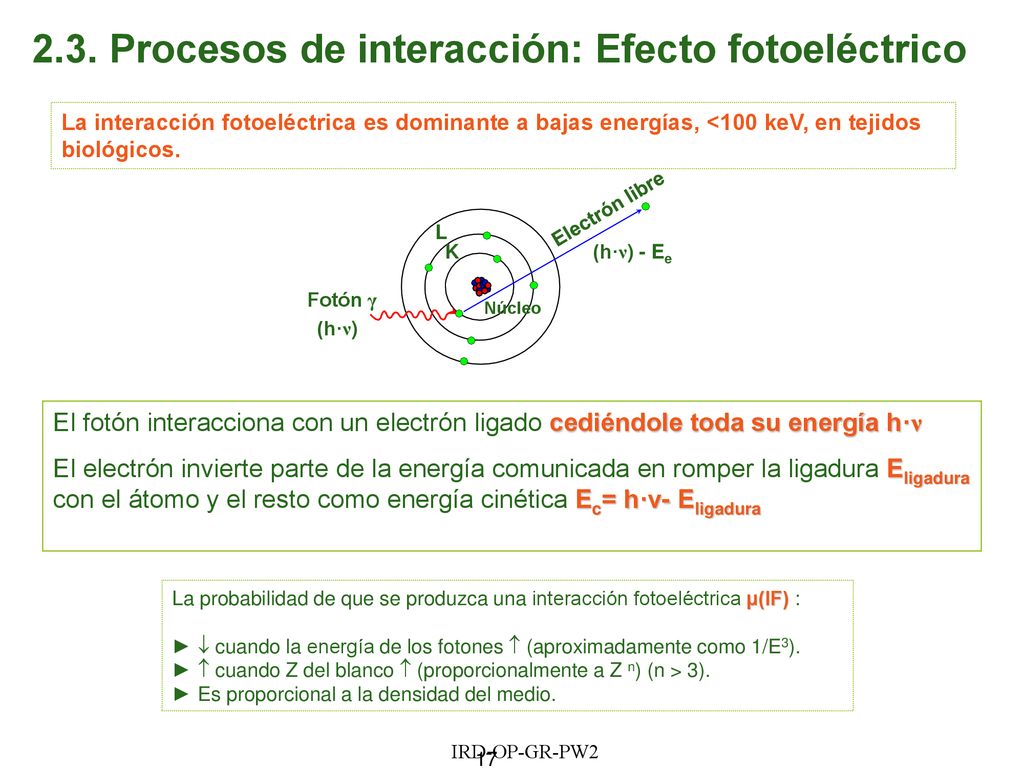

La interacción fotoeléctrica es dominante a bajas energías, <100 keV, en tejidos biológicos. Fotón γ (h·ν) K L Electrón libre (h·ν) - Ee Núcleo El fotón interacciona con un electrón ligado cediéndole toda su energía h·ν El electrón invierte parte de la energía comunicada en romper la ligadura Eligadura con el átomo y el resto como energía cinética Ec= h·ν- Eligadura La probabilidad de que se produzca una interacción fotoeléctrica μ(IF) :  cuando la energía de los fotones  (aproximadamente como 1/E3).  cuando Z del blanco  (proporcionalmente a Z n) (n > 3). Es proporcional a la densidad del medio.

18 2.3. Procesos de interacción: Efecto Compton

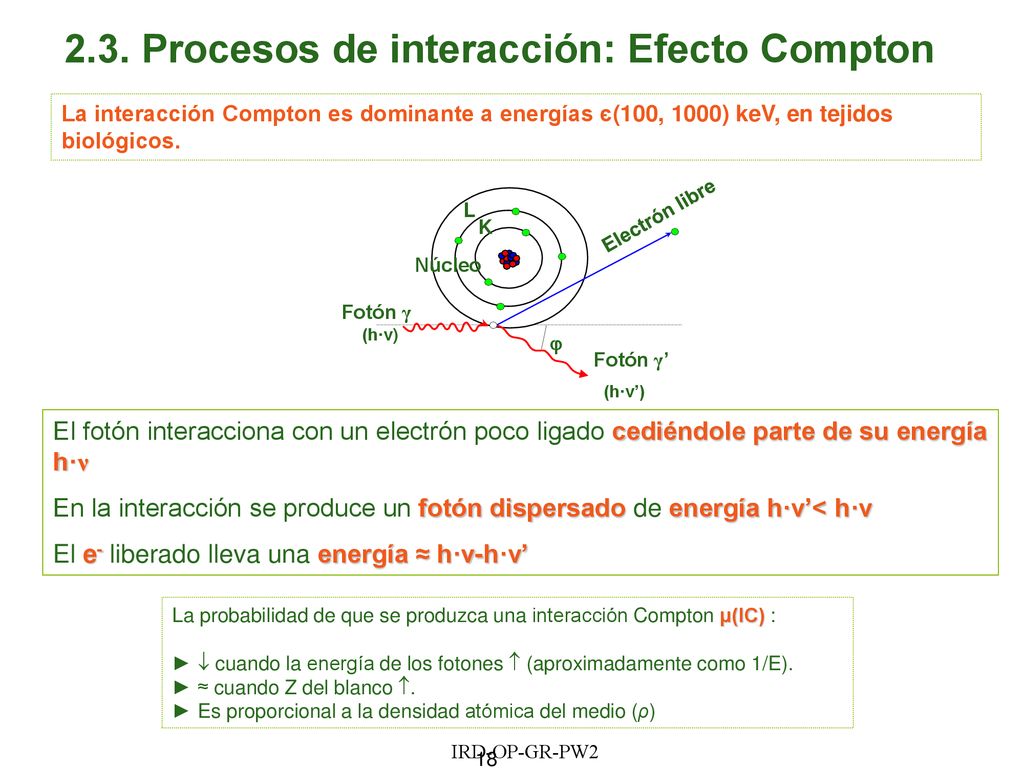

La interacción Compton es dominante a energías є(100, 1000) keV, en tejidos biológicos. j Fotón γ K L Núcleo Electrón libre (h·ν) Fotón γ’ (h·ν’) El fotón interacciona con un electrón poco ligado cediéndole parte de su energía h·ν En la interacción se produce un fotón dispersado de energía h·ν’< h·ν El e- liberado lleva una energía ≈ h·ν-h·ν’ La probabilidad de que se produzca una interacción Compton μ(IC) :  cuando la energía de los fotones  (aproximadamente como 1/E). ≈ cuando Z del blanco . Es proporcional a la densidad atómica del medio (ρ)

19 2.3. Procesos de interacción: Creación de pares

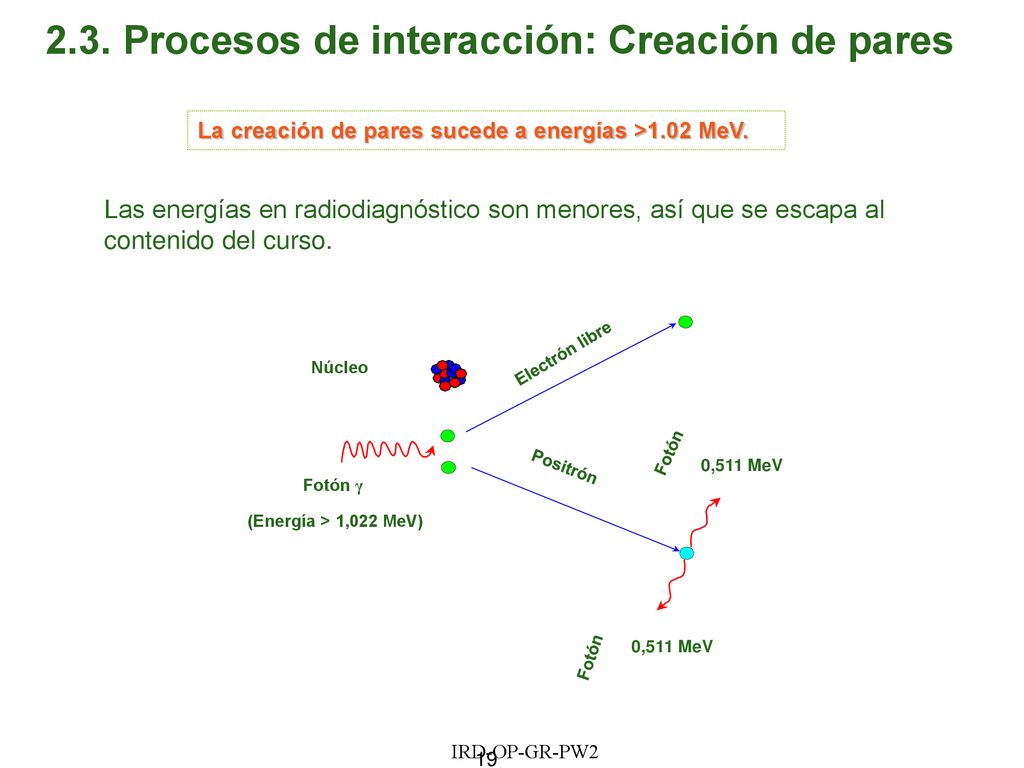

La creación de pares sucede a energías >1.02 MeV. Las energías en radiodiagnóstico son menores, así que se escapa al contenido del curso. (Energía > 1,022 MeV) 0,511 MeV Fotón Núcleo Fotón γ Positrón Electrón libre

20 2.3. Procesos de interacción: Coeficiente de atenuación total
El coeficiente de atenuación total μ de un medio, para fotones de energía dada, es la suma de los coeficientes de atenuación fotoeléctrica, Compton y de creación de pares.

21 Compromiso en el voltaje elegido

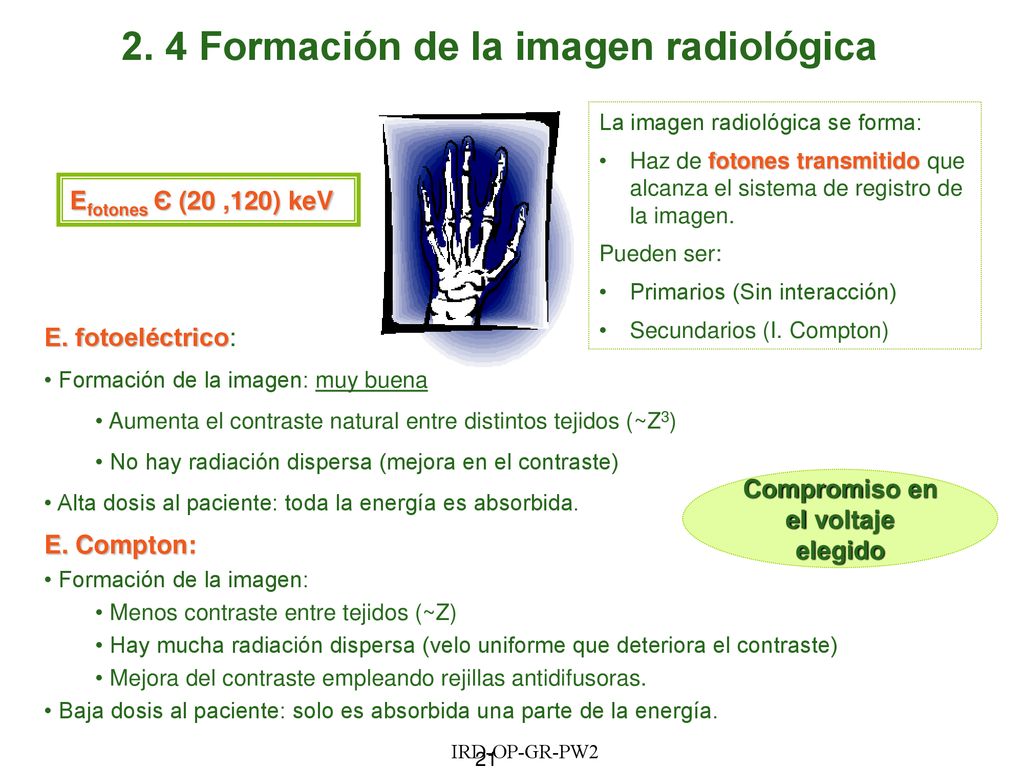

2. 4 Formación de la imagen radiológica La imagen radiológica se forma: Haz de fotones transmitido que alcanza el sistema de registro de la imagen. Pueden ser: Primarios (Sin interacción) Secundarios (I. Compton) Efotones Є (20 ,120) keV E. fotoeléctrico: Formación de la imagen: muy buena Aumenta el contraste natural entre distintos tejidos (~Z3) No hay radiación dispersa (mejora en el contraste) Alta dosis al paciente: toda la energía es absorbida. Compromiso en el voltaje elegido E. Compton: Formación de la imagen: Menos contraste entre tejidos (~Z) Hay mucha radiación dispersa (velo uniforme que deteriora el contraste) Mejora del contraste empleando rejillas antidifusoras. Baja dosis al paciente: solo es absorbida una parte de la energía.

22 2. 4 Formación de la imagen radiológica (2)

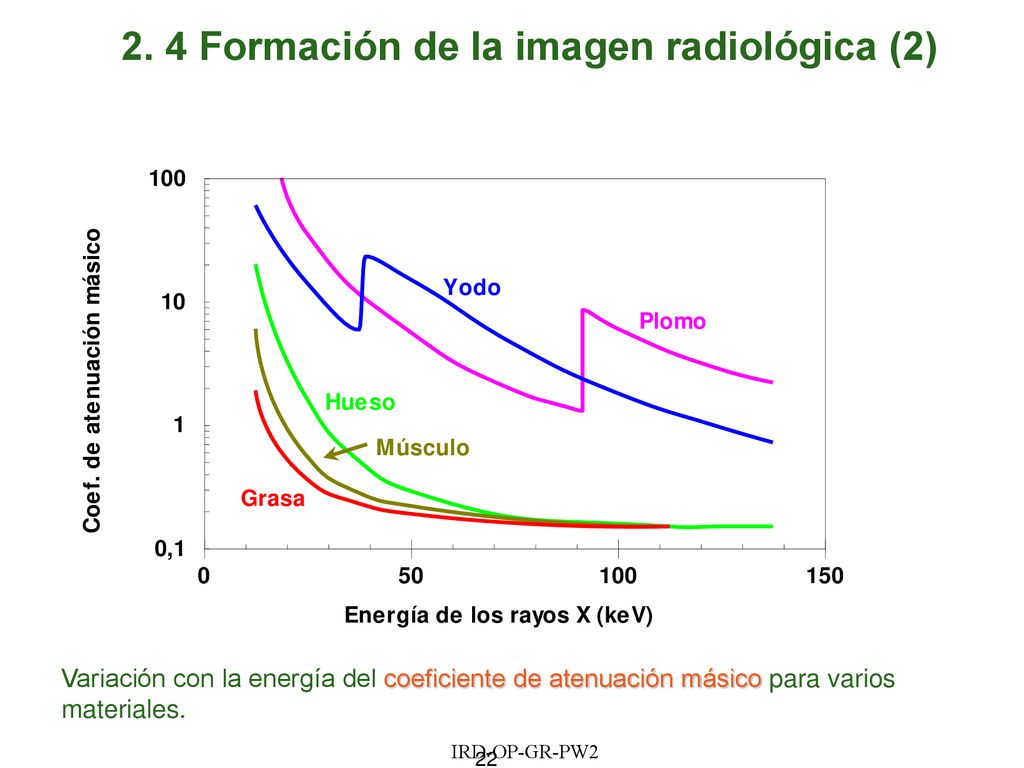

Variación con la energía del coeficiente de atenuación másico para varios materiales.

23 2.5. Número atómico efectivo

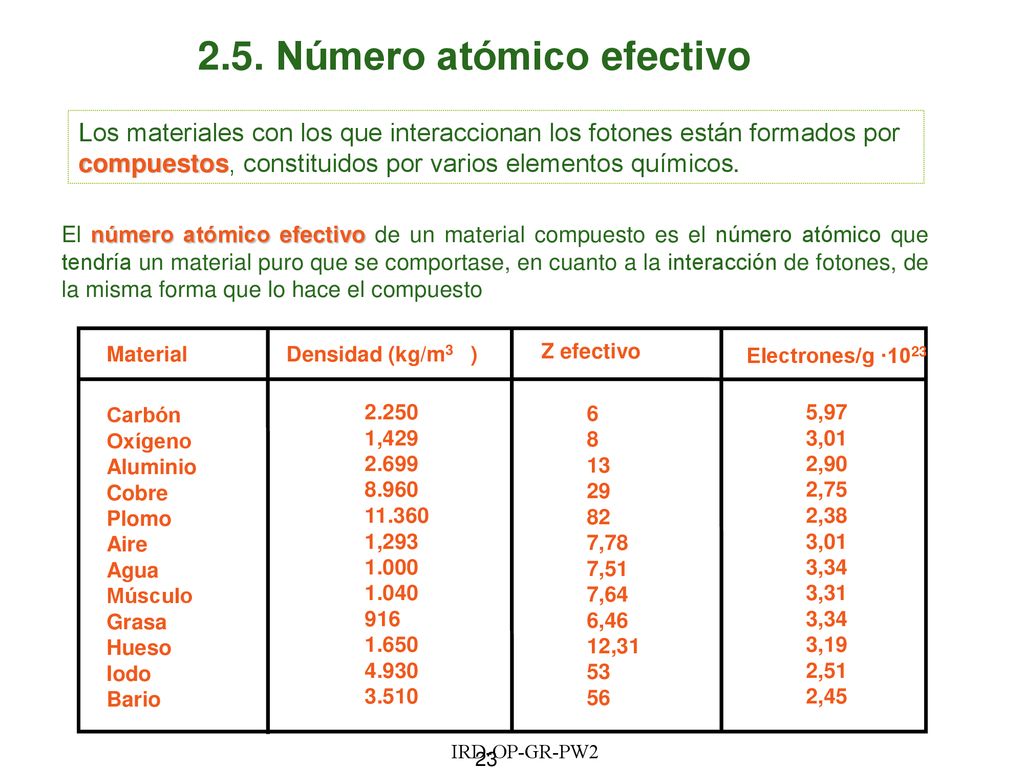

Los materiales con los que interaccionan los fotones están formados por compuestos, constituidos por varios elementos químicos. El número atómico efectivo de un material compuesto es el número atómico que tendría un material puro que se comportase, en cuanto a la interacción de fotones, de la misma forma que lo hace el compuesto Material Densidad (kg/m3 ) Z efectivo Electrones/g ·1023 Carbón Oxígeno Aluminio Cobre Plomo Aire Agua Músculo Grasa Hueso Iodo Bario 2.250 1,429 2.699 8.960 11.360 1,293 1.000 1.040 916 1.650 4.930 3.510 6 8 13 29 82 7,78 7,51 7,64 6,46 12,31 53 56 5,97 3,01 2,90 2,75 2,38 3,34 3,31 3,19 2,51 2,45
