1 LANTEX09: Respuesta de la RSPR
Ejercicio de Tsunami para Puerto Rico y las Islas Vírgenes, Costa Atlántica y Golfo de Méjico: 2 de abril de 2009 Red Sísmica de Puerto Rico

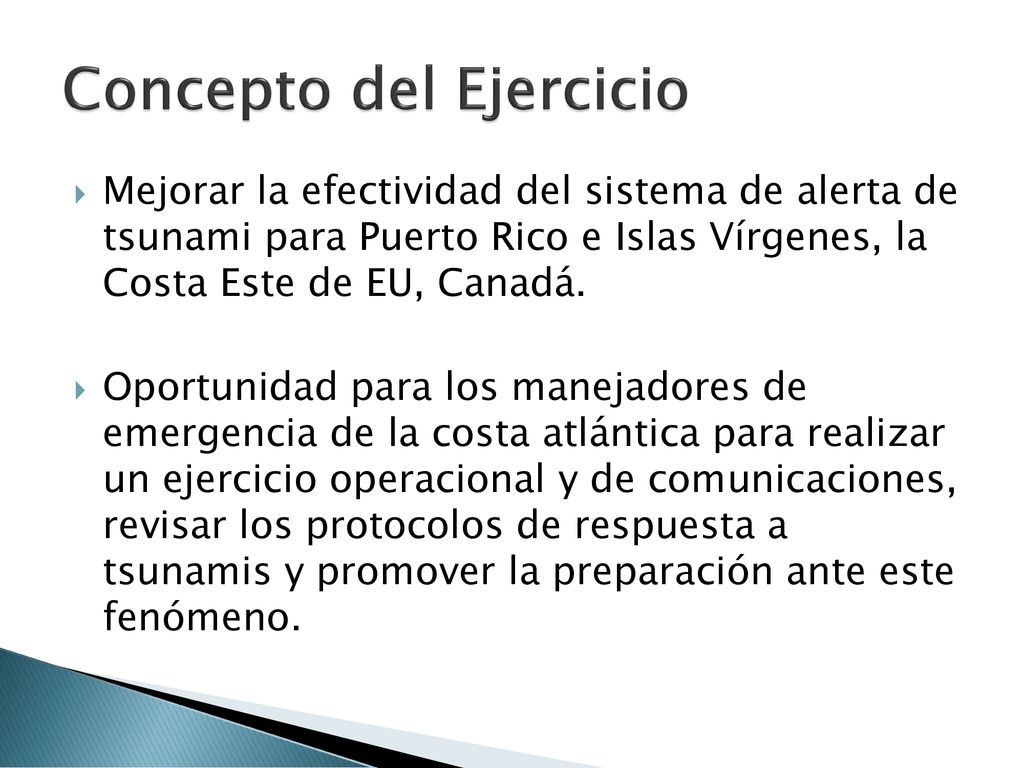

2 Concepto del Ejercicio
Mejorar la efectividad del sistema de alerta de tsunami para Puerto Rico e Islas Vírgenes, la Costa Este de EU, Canadá. Oportunidad para los manejadores de emergencia de la costa atlántica para realizar un ejercicio operacional y de comunicaciones, revisar los protocolos de respuesta a tsunamis y promover la preparación ante este fenómeno.

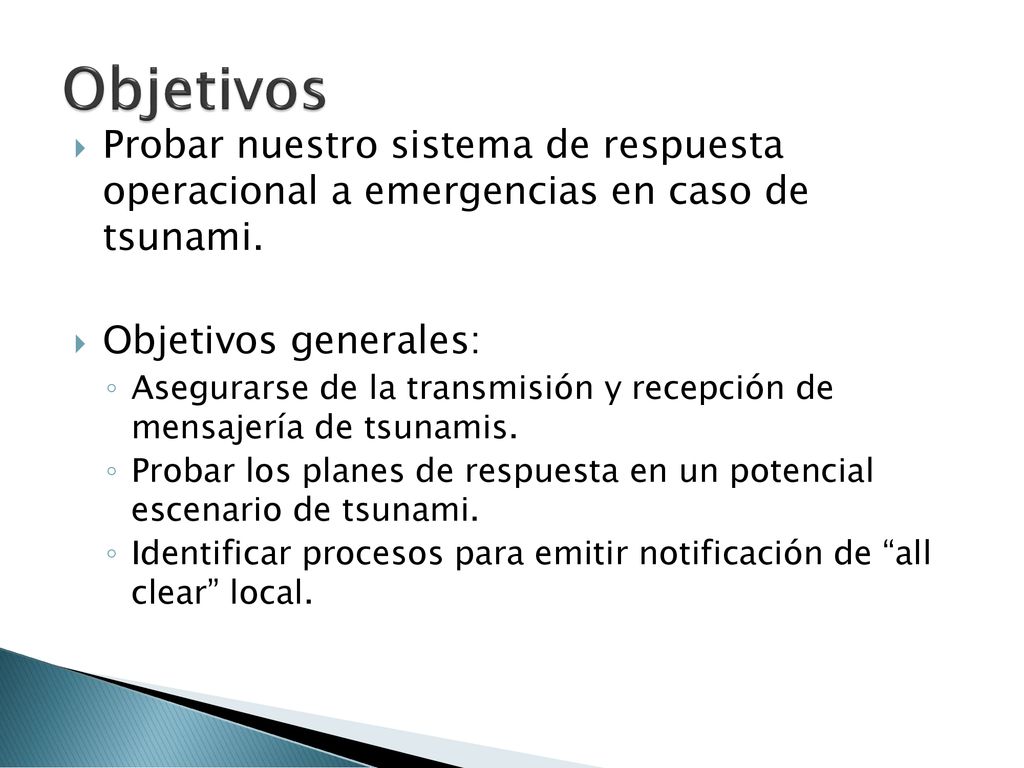

3 Objetivos Probar nuestro sistema de respuesta operacional a emergencias en caso de tsunami. Objetivos generales: Asegurarse de la transmisión y recepción de mensajería de tsunamis. Probar los planes de respuesta en un potencial escenario de tsunami. Identificar procesos para emitir notificación de “all clear” local.

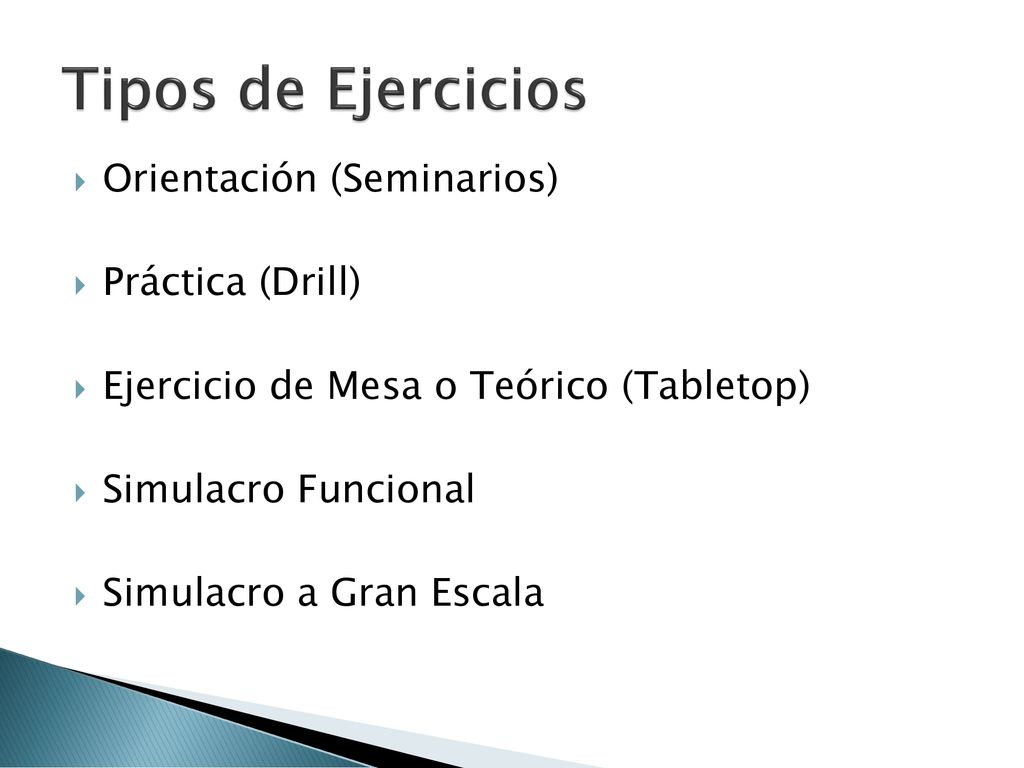

4 Tipos de Ejercicios Orientación (Seminarios) Práctica (Drill)
Ejercicio de Mesa o Teórico (Tabletop) Simulacro Funcional Simulacro a Gran Escala

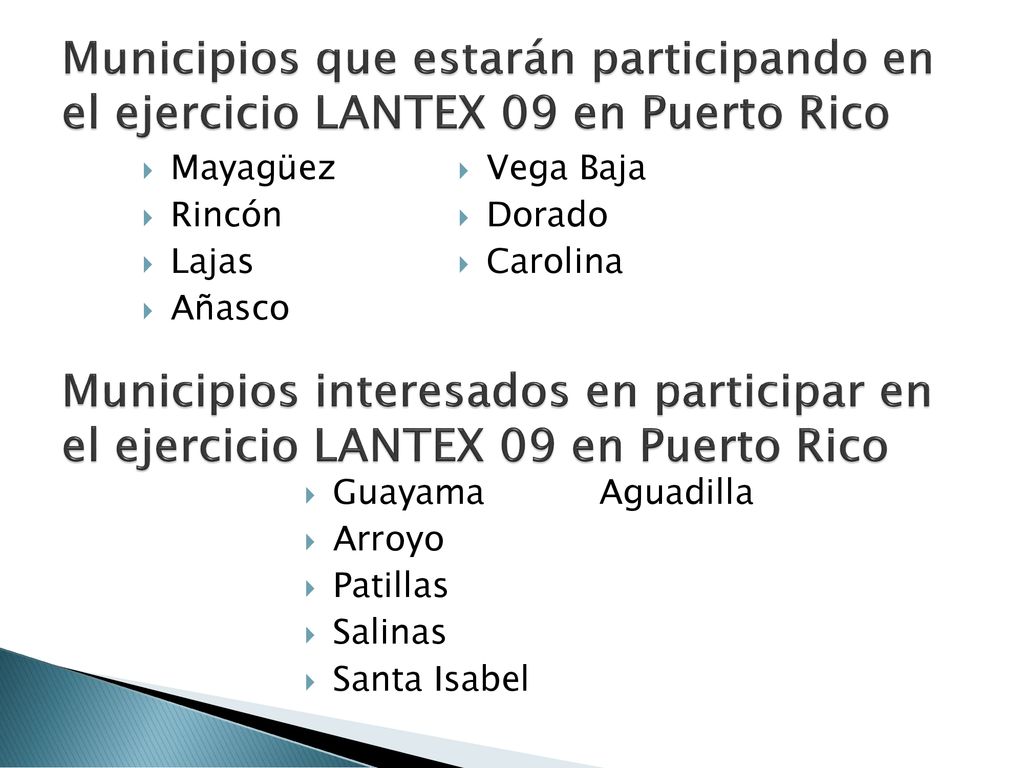

5 Municipios que estarán participando en el ejercicio LANTEX 09 en Puerto Rico
Mayagüez Rincón Lajas Añasco Vega Baja Dorado Carolina Municipios interesados en participar en el ejercicio LANTEX 09 en Puerto Rico Guayama Arroyo Patillas Salinas Santa Isabel Aguadilla

6

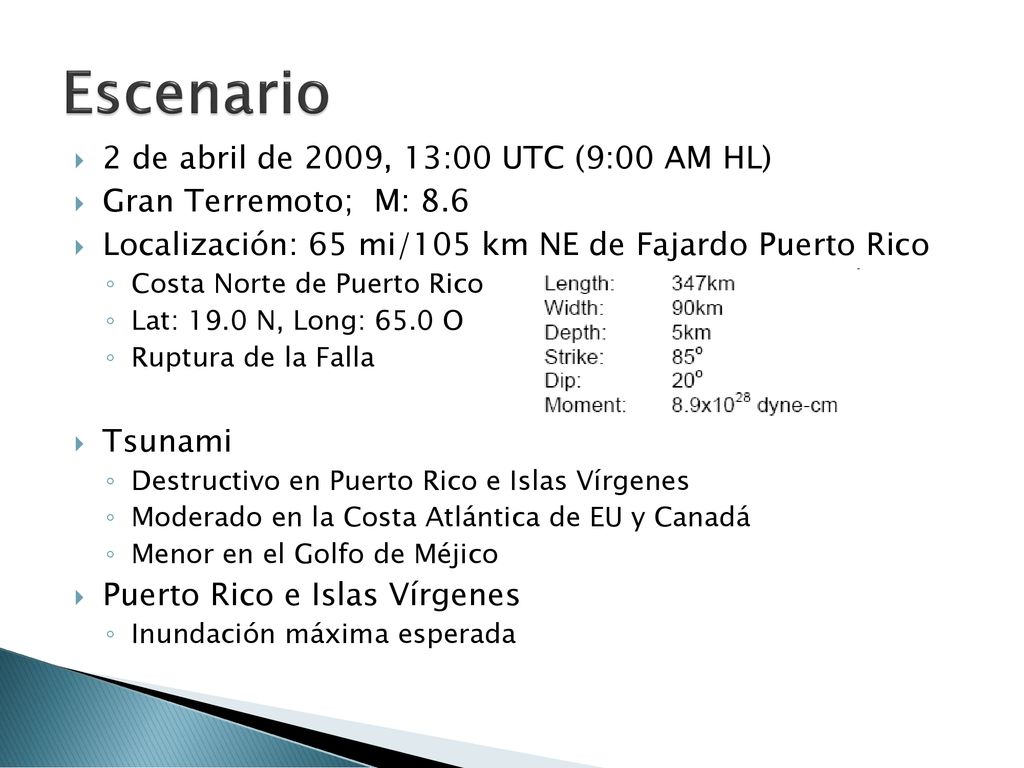

7 Escenario 2 de abril de 2009, 13:00 UTC (9:00 AM HL)
Gran Terremoto; M: 8.6 Localización: 65 mi/105 km NE de Fajardo Puerto Rico Costa Norte de Puerto Rico Lat: 19.0 N, Long: 65.0 O Ruptura de la Falla Tsunami Destructivo en Puerto Rico e Islas Vírgenes Moderado en la Costa Atlántica de EU y Canadá Menor en el Golfo de Méjico Puerto Rico e Islas Vírgenes Inundación máxima esperada

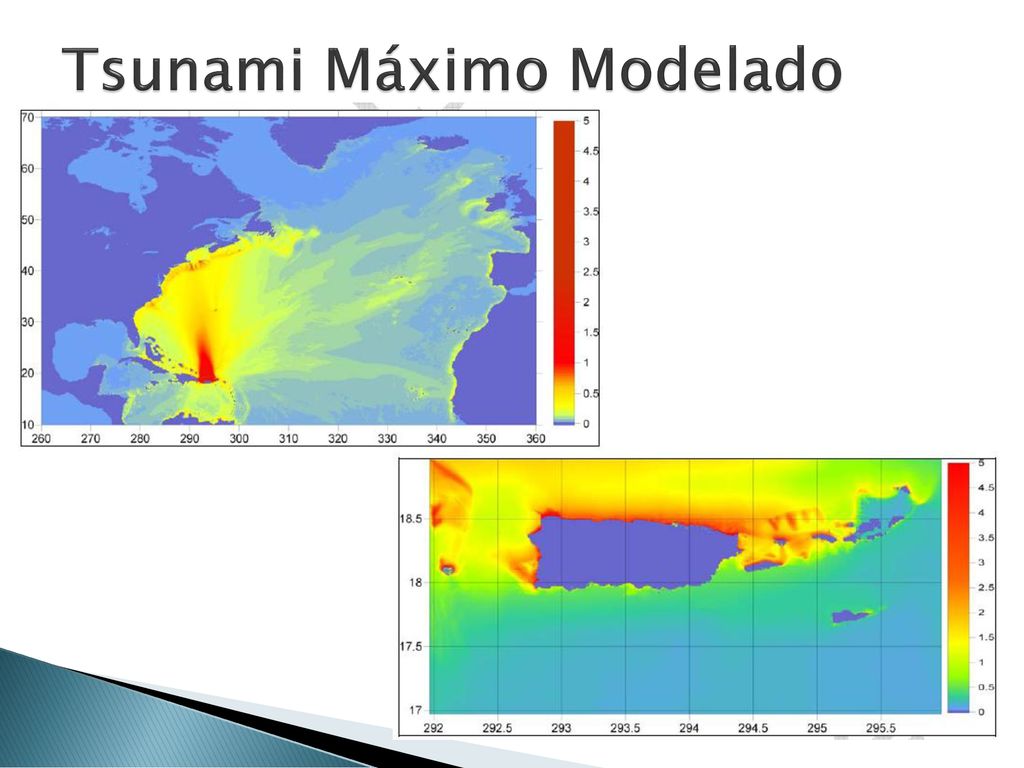

8 Tsunami Máximo Modelado

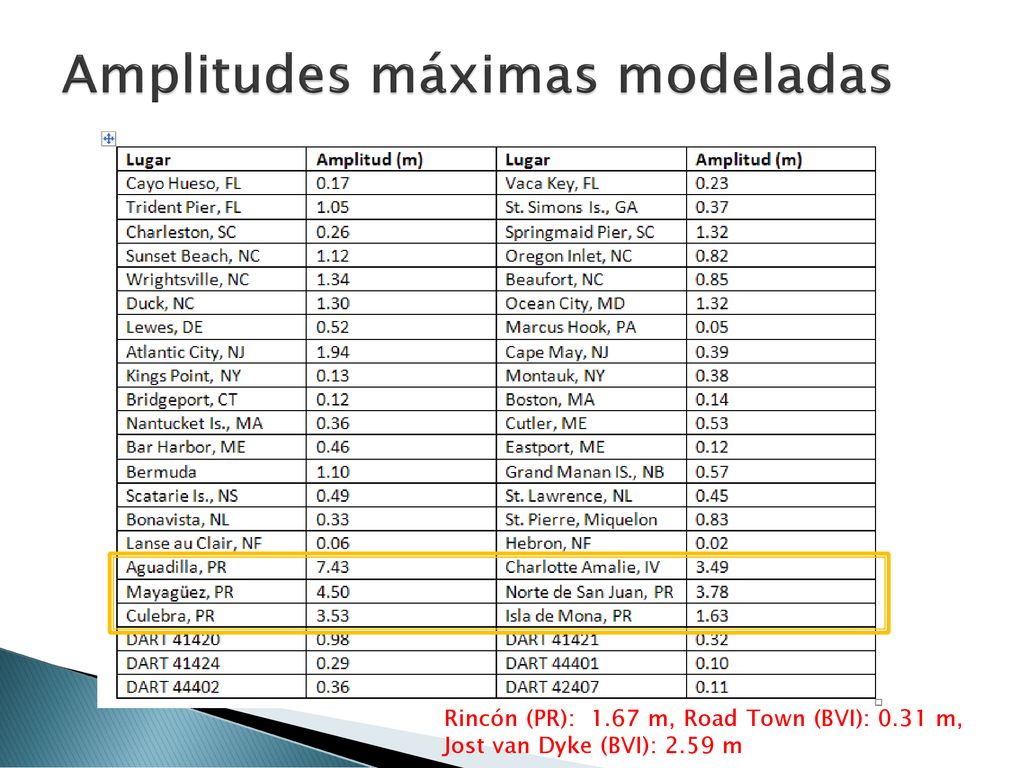

9 Amplitudes máximas modeladas
Rincón (PR): m, Road Town (BVI): 0.31 m, Jost van Dyke (BVI): 2.59 m

10 Mensaje o Respuesta de RSPR
Mensajería Tabla1: Periodo de Tiempos de Respuesta de la RSPR Fecha Hora local WCATWC Mensaje o Respuesta de RSPR # Mensaje en Ejercicio # Boletín de la RSPR Tipo Mensaje RSPR Fax Ring Down, Tel. SAT, Línea Privada Comentarios 04/02/2009 9:00 am --- Ocurre el Terremoto, Protección EAS (código RWT) 9:02 am Revisión de AUTO LOC Early Bird / WORM01 9:03 am 00 Sí Se activa el Protocolo de Respuesta a Tsunami de la RSPR 9:05 am 01-Dummy WCATWC 01 Boletín y Mensaje Aviso No Boletín de Sismo Sentido y Tsunami y Mensaje de Aviso de Tsunami No Confirmado- Broadcast 9:35 am 02 Boletín de Sismo Sentido y Tsunami y Mensaje de Aviso de Tsunami Confirmado

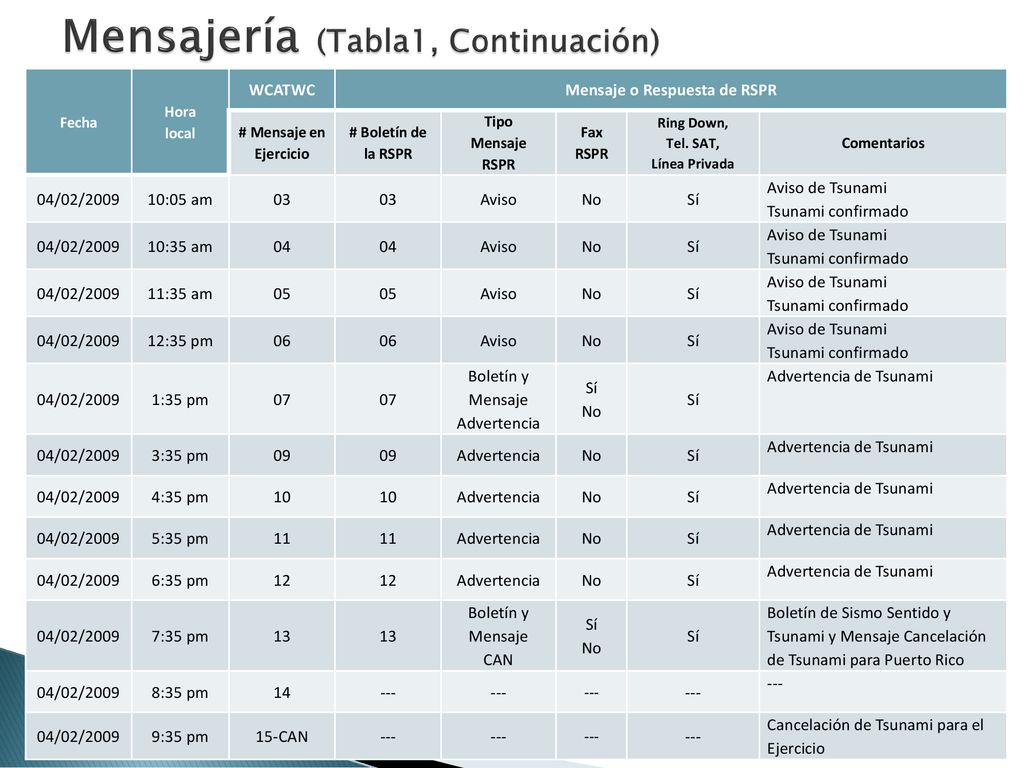

11 Mensajería (Tabla1, Continuación)
Fecha Hora local WCATWC Mensaje o Respuesta de RSPR # Mensaje en Ejercicio # Boletín de la RSPR Tipo Mensaje RSPR Fax Ring Down, Tel. SAT, Línea Privada Comentarios 04/02/2009 10:05 am 03 Aviso No Sí Aviso de Tsunami Tsunami confirmado 10:35 am 04 11:35 am 05 12:35 pm 06 1:35 pm 07 Boletín y Mensaje Advertencia Advertencia de Tsunami 3:35 pm 09 4:35 pm 10 5:35 pm 11 6:35 pm 12 7:35 pm 13 Boletín y CAN Boletín de Sismo Sentido y Tsunami y Mensaje Cancelación de Tsunami para Puerto Rico 8:35 pm 14 --- 9:35 pm 15-CAN Cancelación de Tsunami para el Ejercicio

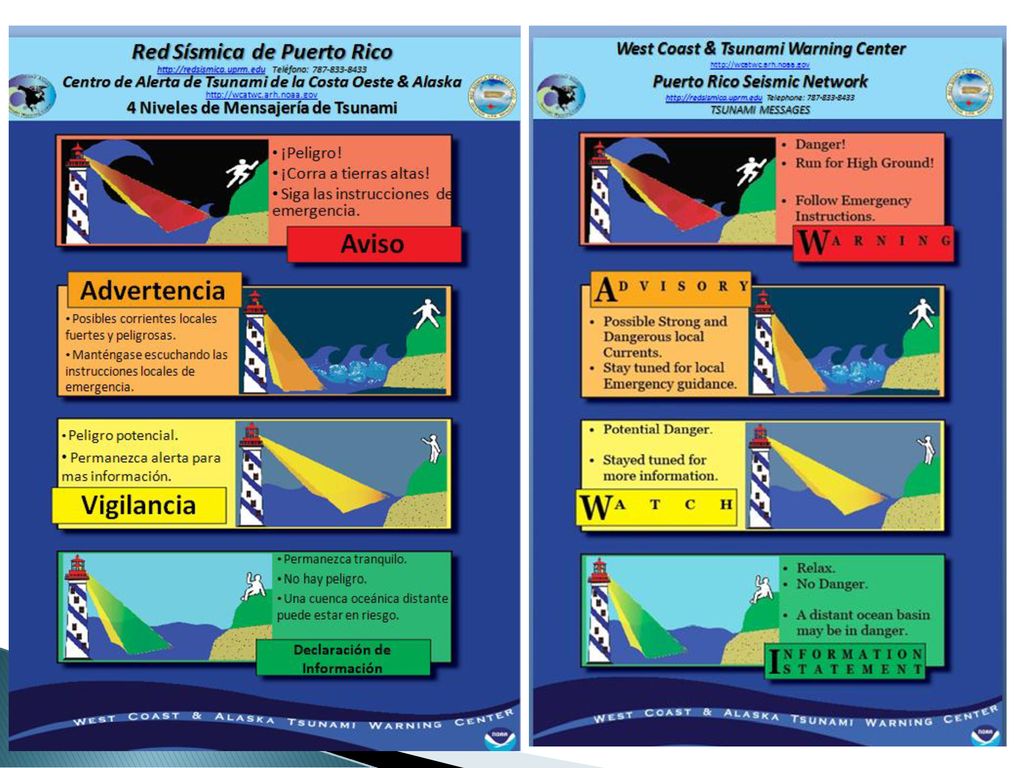

12 PUERTO RICO TERREMOTO AVISO ADVERTENCIA CANCELACION

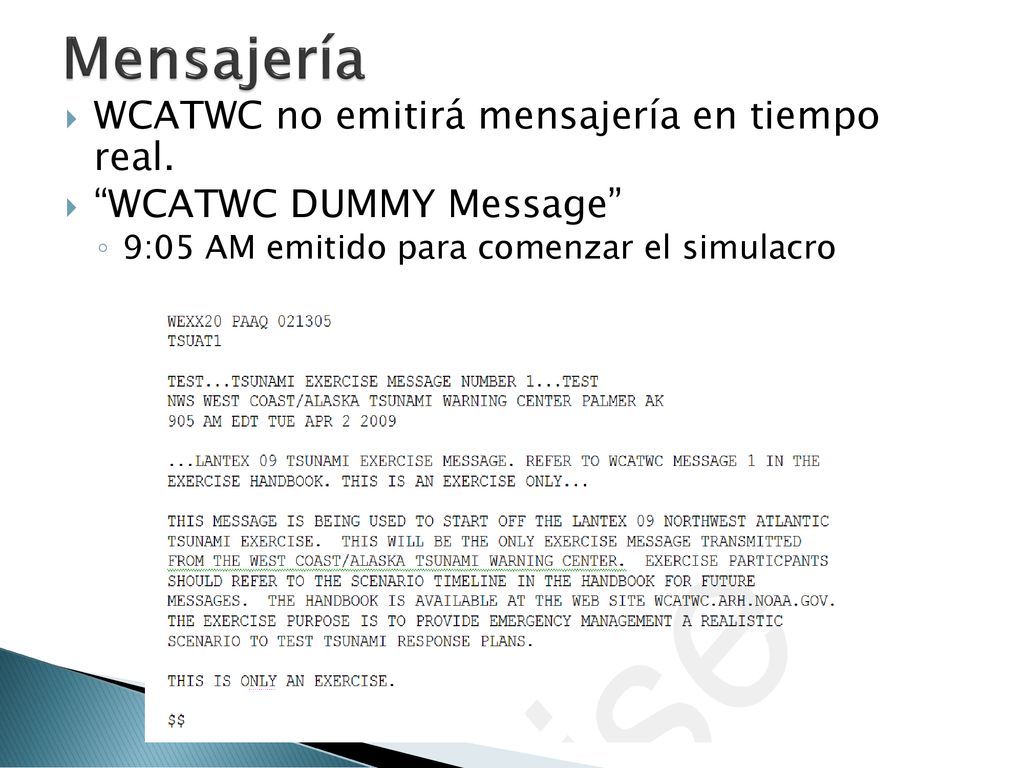

13 Mensajería WCATWC no emitirá mensajería en tiempo real.
“WCATWC DUMMY Message” 9:05 AM emitido para comenzar el simulacro

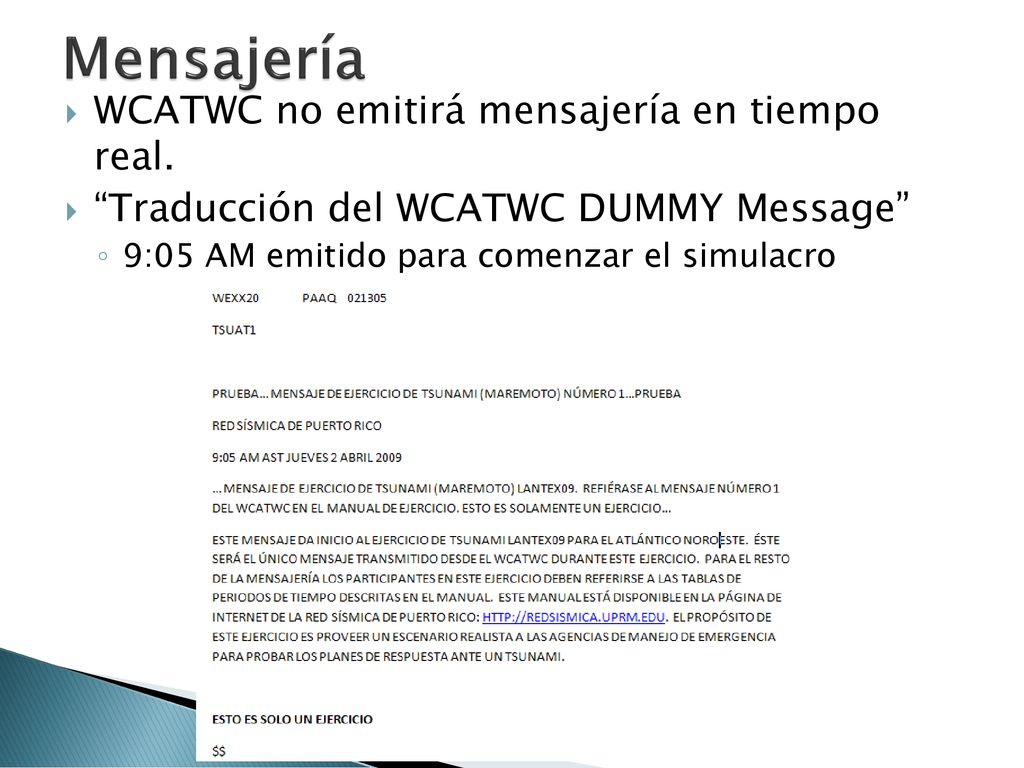

14 Mensajería WCATWC no emitirá mensajería en tiempo real.
“Traducción del WCATWC DUMMY Message” 9:05 AM emitido para comenzar el simulacro

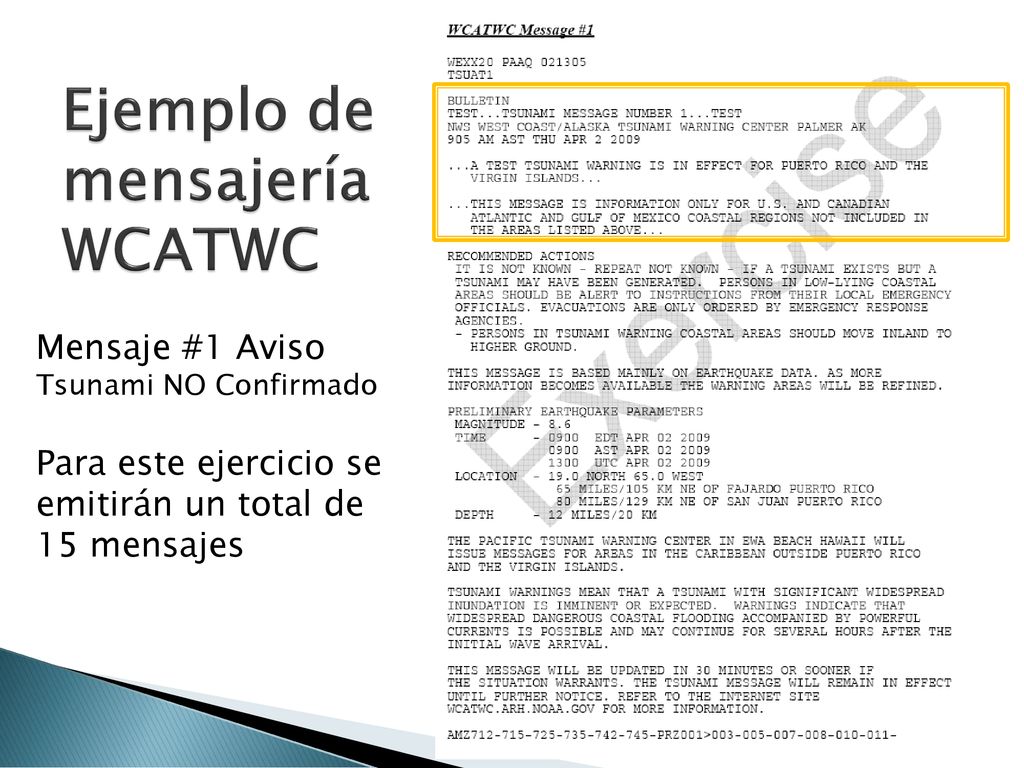

15 Ejemplo de mensajería WCATWC
Mensaje #1 Aviso Tsunami NO Confirmado Para este ejercicio se emitirán un total de 15 mensajes

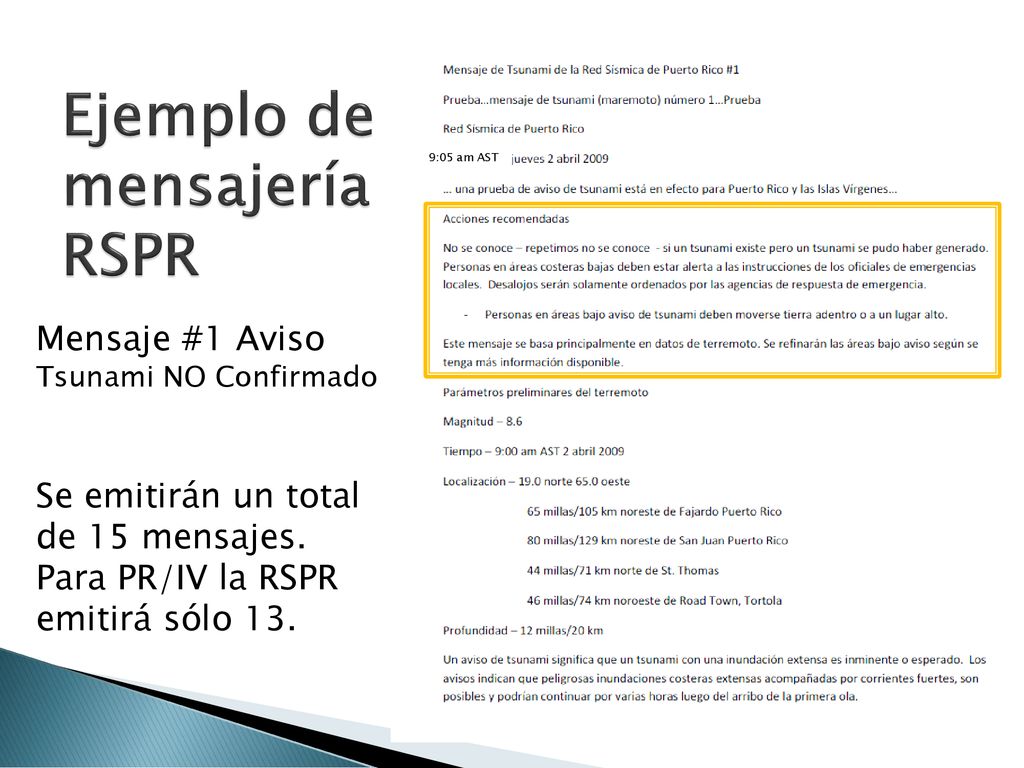

16 Ejemplo de mensajería RSPR
9:05 am AST Mensaje #1 Aviso Tsunami NO Confirmado Se emitirán un total de 15 mensajes. Para PR/IV la RSPR emitirá sólo 13.

17 Ejemplo de mensajería WCATWC
Mensaje #2 Aviso Tsunami Confirmado

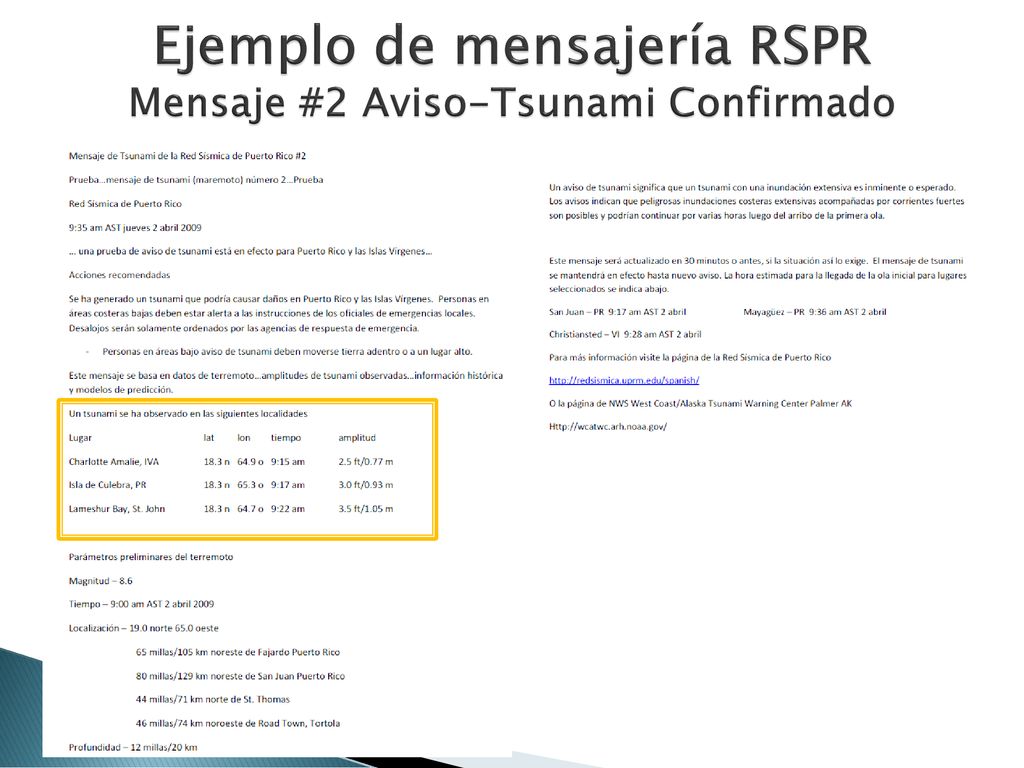

18 Ejemplo de mensajería RSPR Mensaje #2 Aviso-Tsunami Confirmado

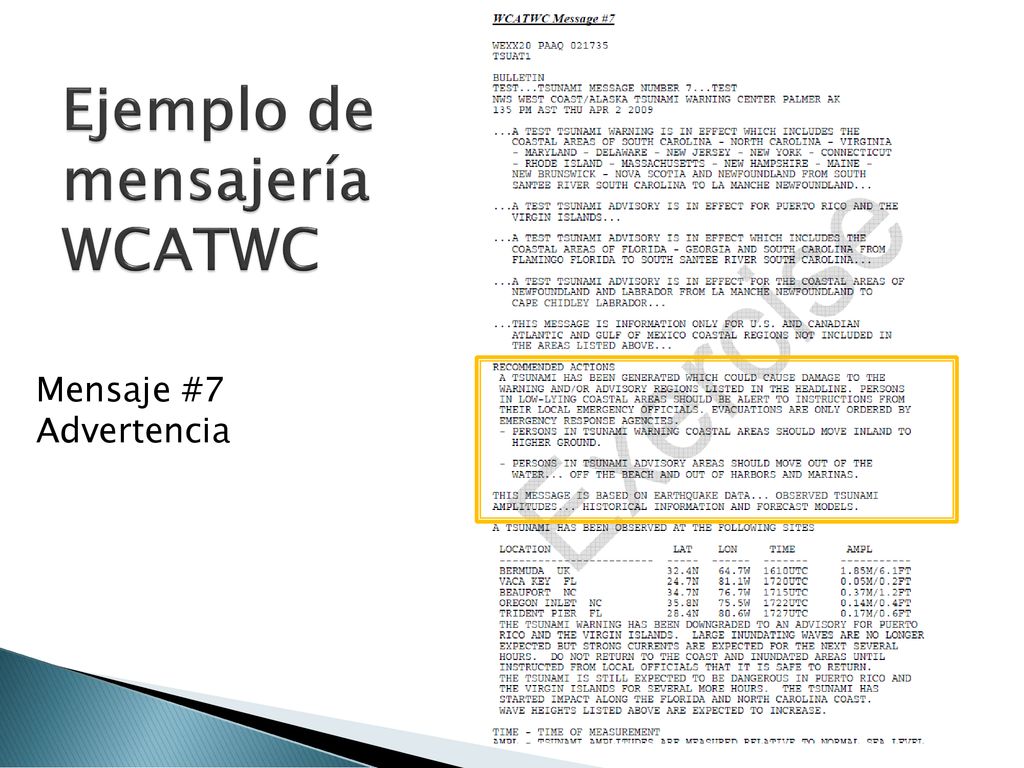

19 Ejemplo de mensajería WCATWC
Mensaje #7 Advertencia

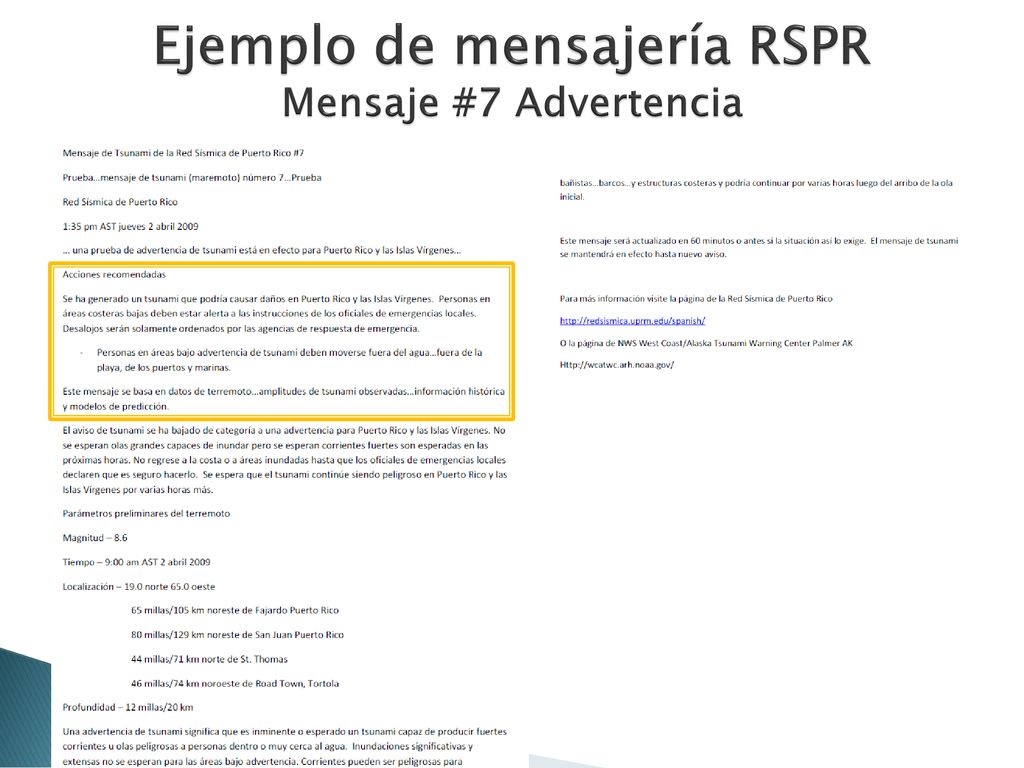

20 Ejemplo de mensajería RSPR Mensaje #7 Advertencia

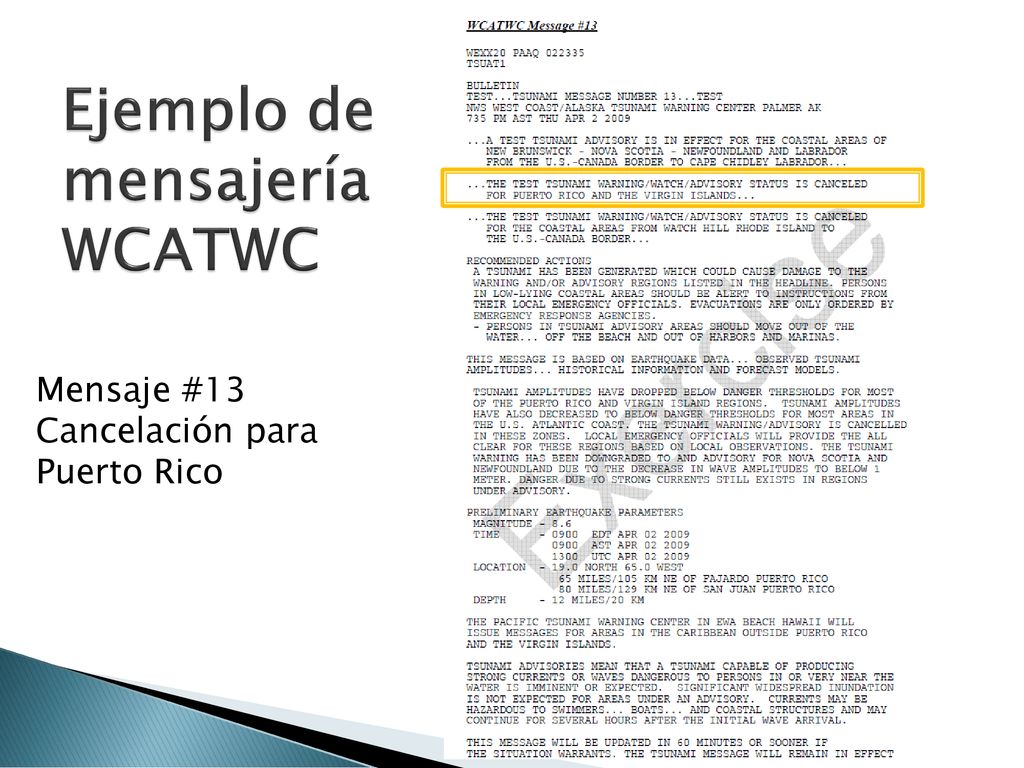

21 Ejemplo de mensajería WCATWC
Mensaje #13 Cancelación para Puerto Rico

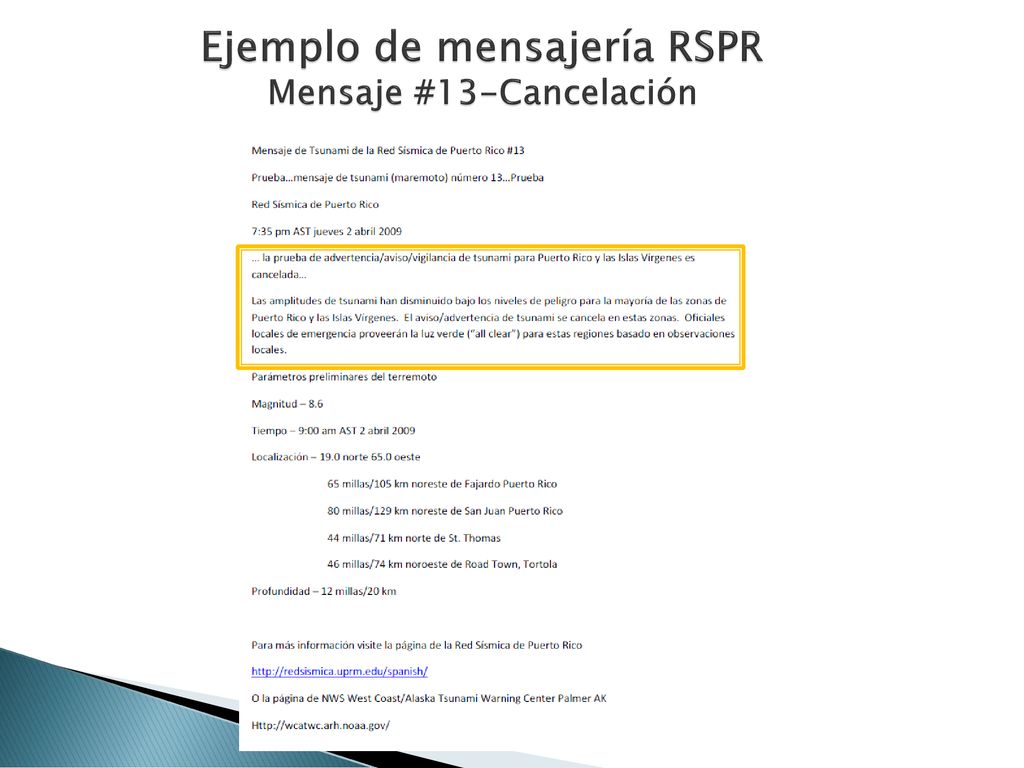

22 Ejemplo de mensajería RSPR Mensaje #13-Cancelación

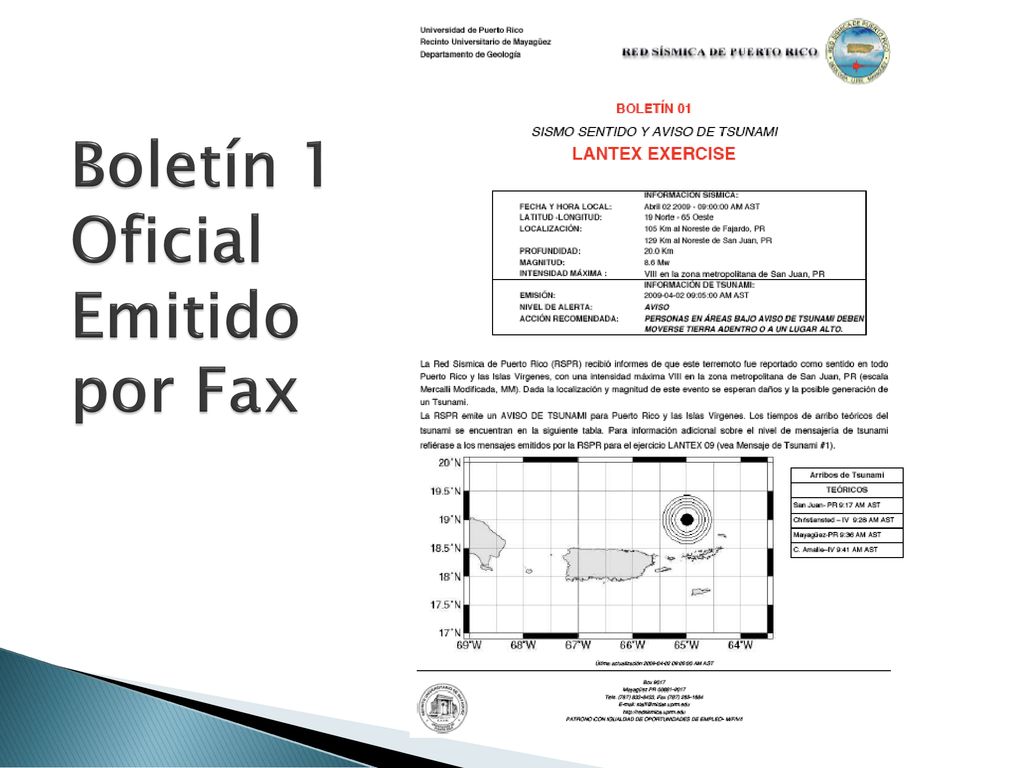

23 Boletín 1 Oficial Emitido por Fax

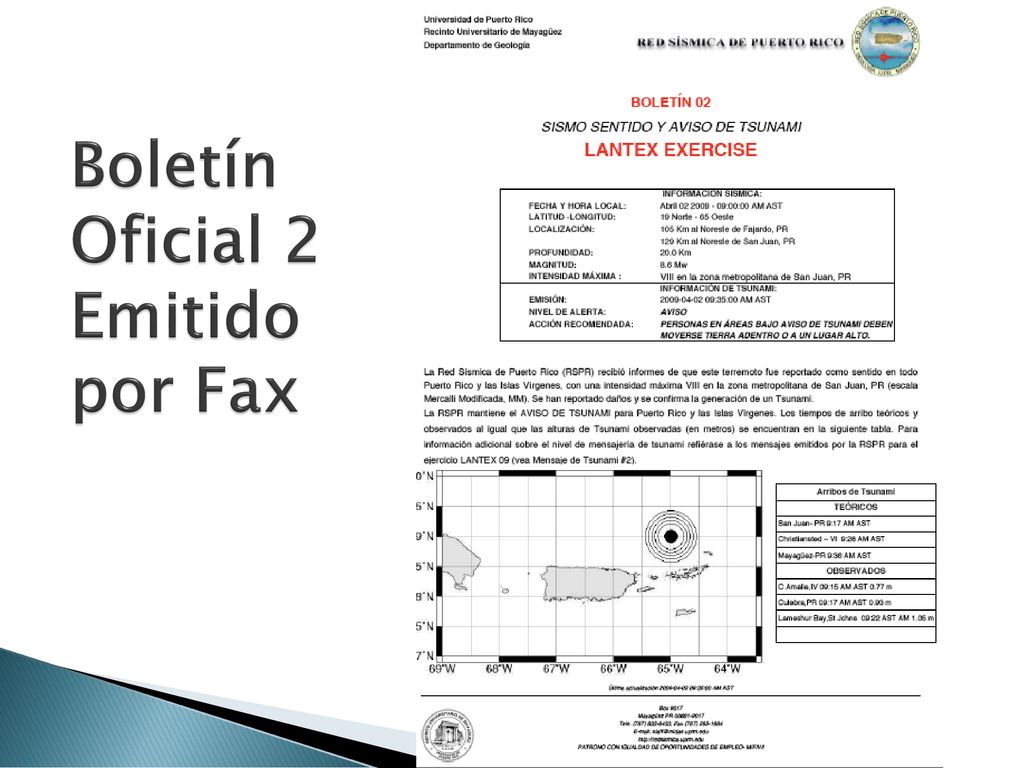

24 Boletín Oficial 2 Emitido por Fax

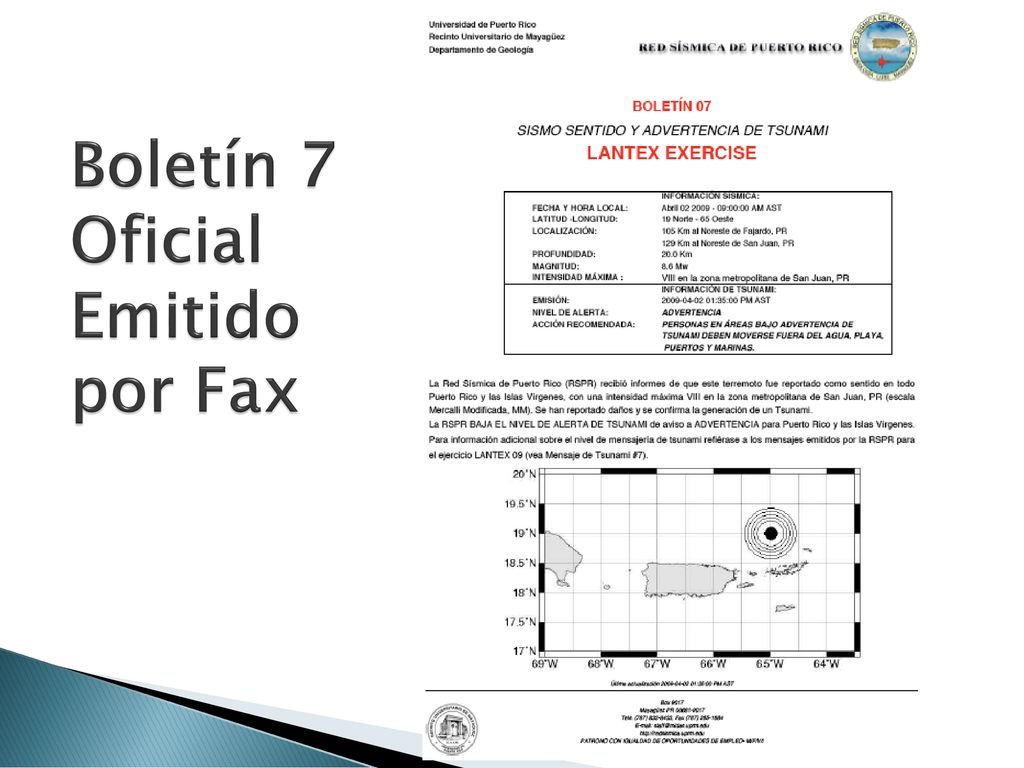

25 Boletín 7 Oficial Emitido por Fax

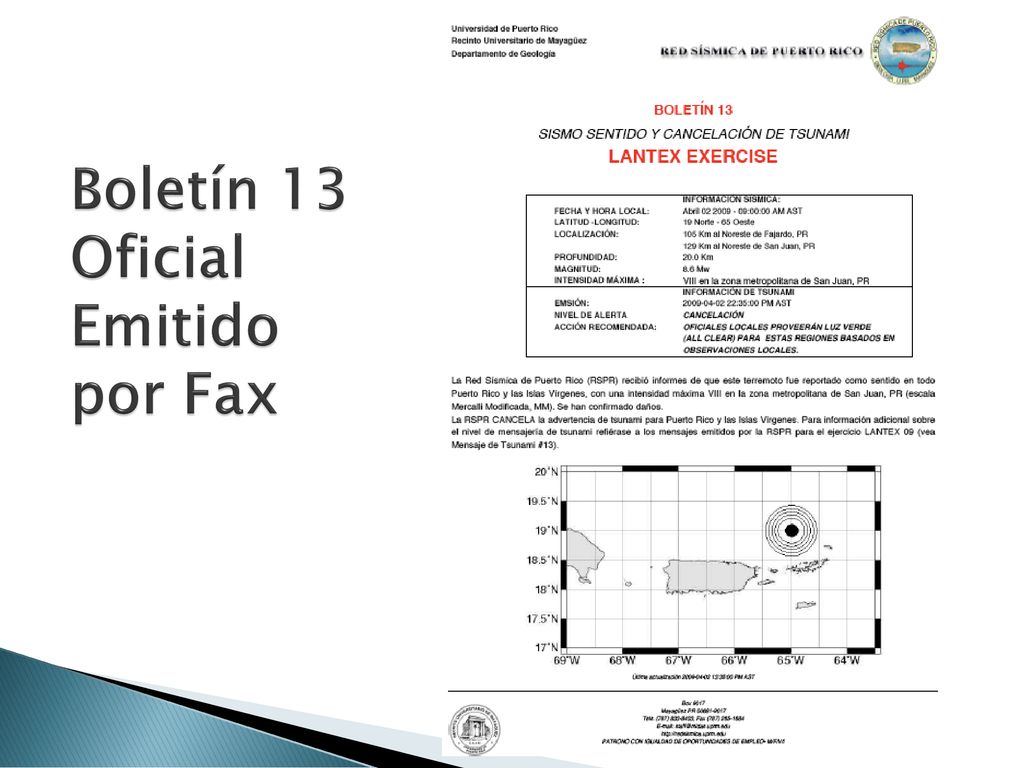

26 Boletín 13 Oficial Emitido por Fax

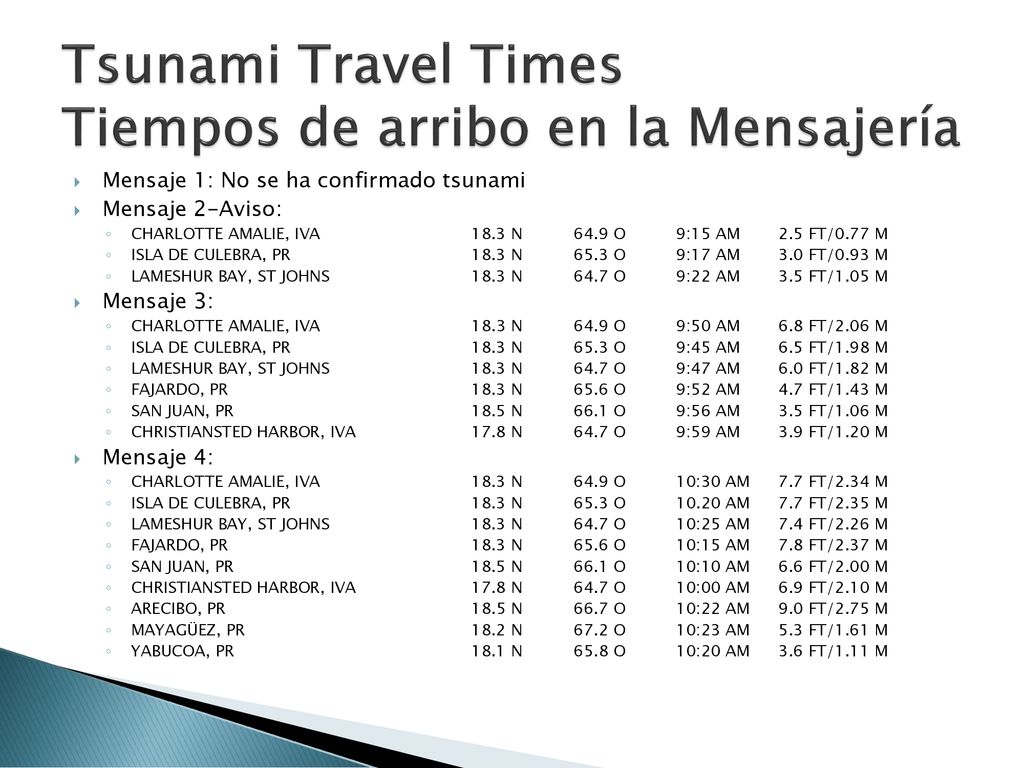

27 Tsunami Travel Times Tiempos de arribo en la Mensajería
Mensaje 1: No se ha confirmado tsunami Mensaje 2-Aviso: CHARLOTTE AMALIE, IVA N 64.9 O 9:15 AM 2.5 FT/0.77 M ISLA DE CULEBRA, PR N 65.3 O 9:17 AM 3.0 FT/0.93 M LAMESHUR BAY, ST JOHNS N 64.7 O 9:22 AM 3.5 FT/1.05 M Mensaje 3: CHARLOTTE AMALIE, IVA N 64.9 O 9:50 AM 6.8 FT/2.06 M ISLA DE CULEBRA, PR N 65.3 O 9:45 AM 6.5 FT/1.98 M LAMESHUR BAY, ST JOHNS N 64.7 O 9:47 AM 6.0 FT/1.82 M FAJARDO, PR N 65.6 O 9:52 AM 4.7 FT/1.43 M SAN JUAN, PR N 66.1 O 9:56 AM 3.5 FT/1.06 M CHRISTIANSTED HARBOR, IVA N 64.7 O 9:59 AM 3.9 FT/1.20 M Mensaje 4: CHARLOTTE AMALIE, IVA N 64.9 O 10:30 AM 7.7 FT/2.34 M ISLA DE CULEBRA, PR N 65.3 O AM 7.7 FT/2.35 M LAMESHUR BAY, ST JOHNS N 64.7 O 10:25 AM 7.4 FT/2.26 M FAJARDO, PR N 65.6 O 10:15 AM 7.8 FT/2.37 M SAN JUAN, PR N 66.1 O 10:10 AM 6.6 FT/2.00 M CHRISTIANSTED HARBOR, IVA N 64.7 O 10:00 AM 6.9 FT/2.10 M ARECIBO, PR N 66.7 O 10:22 AM 9.0 FT/2.75 M MAYAGÜEZ, PR N 67.2 O 10:23 AM 5.3 FT/1.61 M YABUCOA, PR N 65.8 O 10:20 AM 3.6 FT/1.11 M

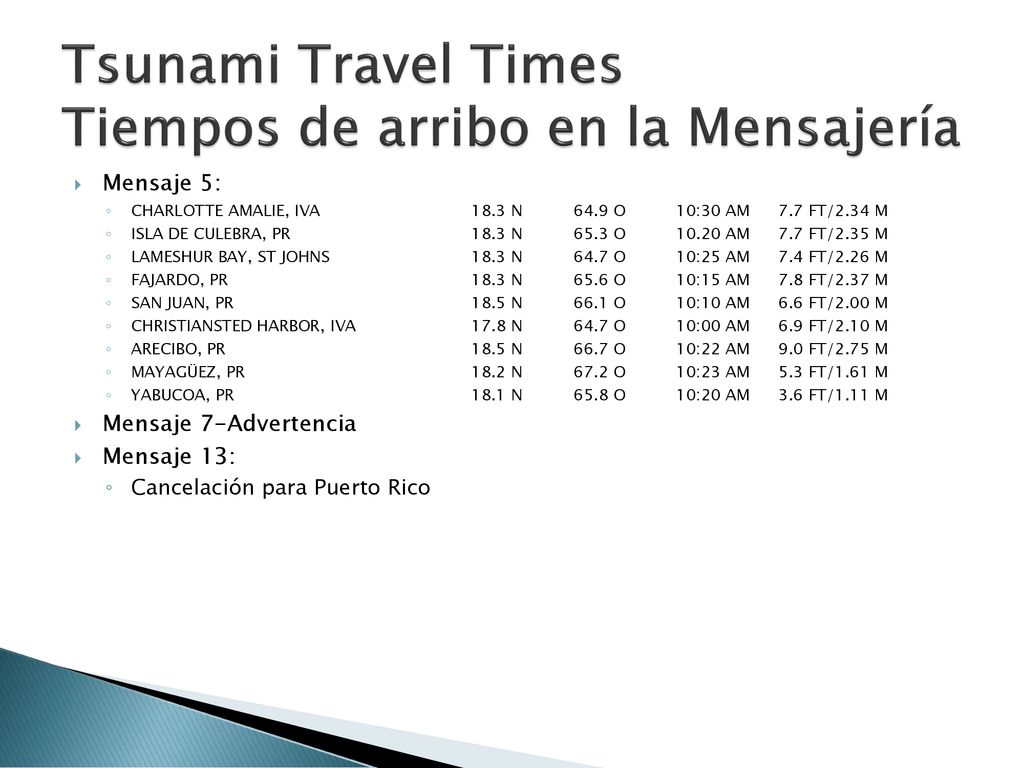

28 Tsunami Travel Times Tiempos de arribo en la Mensajería
CHARLOTTE AMALIE, IVA N 64.9 O 10:30 AM 7.7 FT/2.34 M ISLA DE CULEBRA, PR N 65.3 O AM 7.7 FT/2.35 M LAMESHUR BAY, ST JOHNS N 64.7 O 10:25 AM 7.4 FT/2.26 M FAJARDO, PR N 65.6 O 10:15 AM 7.8 FT/2.37 M SAN JUAN, PR N 66.1 O 10:10 AM 6.6 FT/2.00 M CHRISTIANSTED HARBOR, IVA N 64.7 O 10:00 AM 6.9 FT/2.10 M ARECIBO, PR N 66.7 O 10:22 AM 9.0 FT/2.75 M MAYAGÜEZ, PR N 67.2 O 10:23 AM 5.3 FT/1.61 M YABUCOA, PR N 65.8 O 10:20 AM 3.6 FT/1.11 M Mensaje 7-Advertencia Mensaje 13: Cancelación para Puerto Rico

29 Productos WEB http://redsismica.uprm.edu
Página Especial de LANTEX 09 Manual Oficial de LANTEX (Inglés y Español) Guía de la RSPR para el ejercicio (Inglés y Español) Tabla de mensajería Mensajes español e inglés Evaluación Conferencias sobre el ejercicio (RSPR) Afiche con Niveles de Alerta de Tsunami Inglés y Español Boletín de Sismo Sentido y Tsunami para el Ejercicio Shake Map

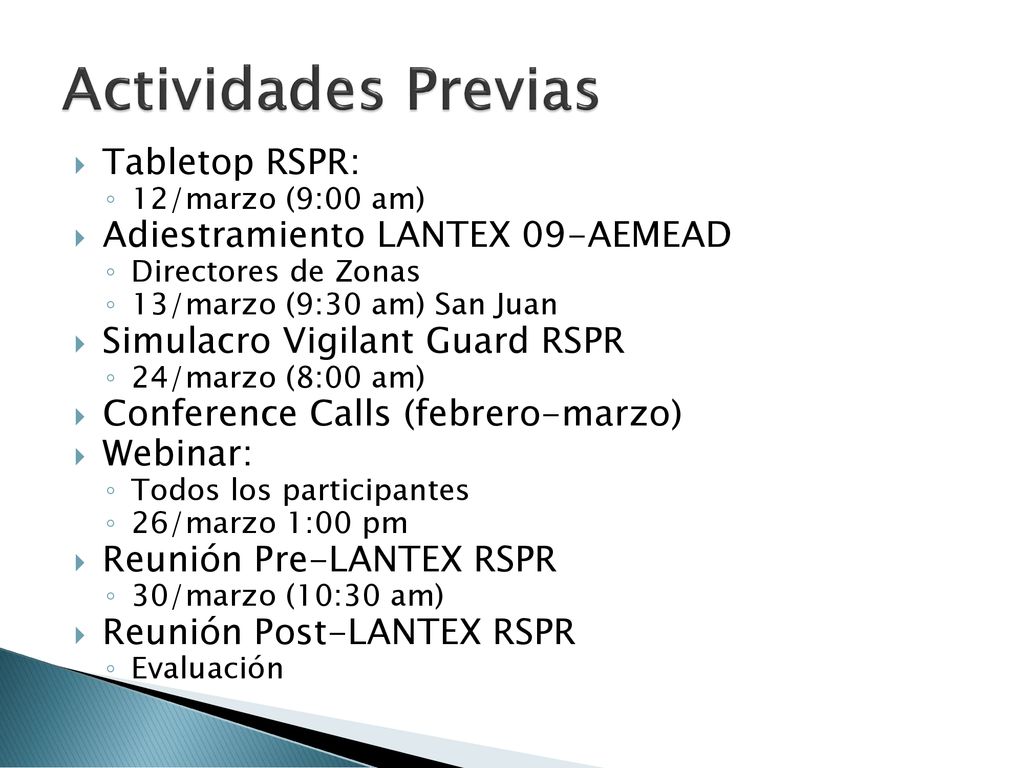

30 Actividades Previas Tabletop RSPR: Adiestramiento LANTEX 09-AEMEAD
12/marzo (9:00 am) Adiestramiento LANTEX 09-AEMEAD Directores de Zonas 13/marzo (9:30 am) San Juan Simulacro Vigilant Guard RSPR 24/marzo (8:00 am) Conference Calls (febrero-marzo) Webinar: Todos los participantes 26/marzo 1:00 pm Reunión Pre-LANTEX RSPR 30/marzo (10:30 am) Reunión Post-LANTEX RSPR Evaluación

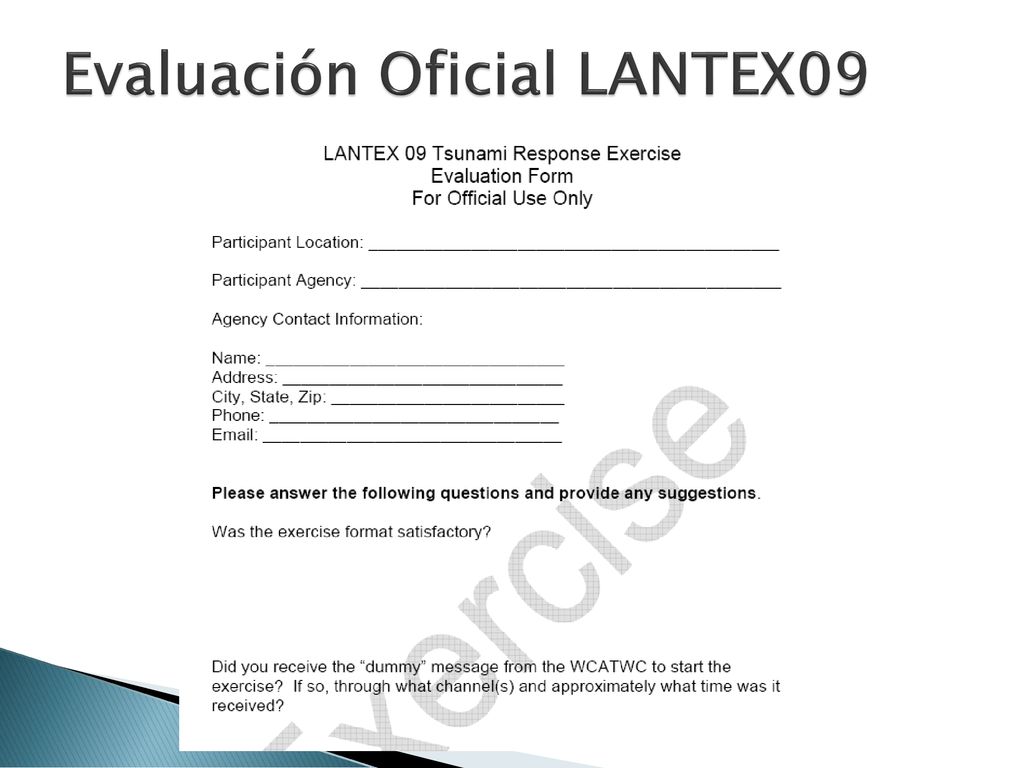

31 Evaluación Oficial LANTEX09

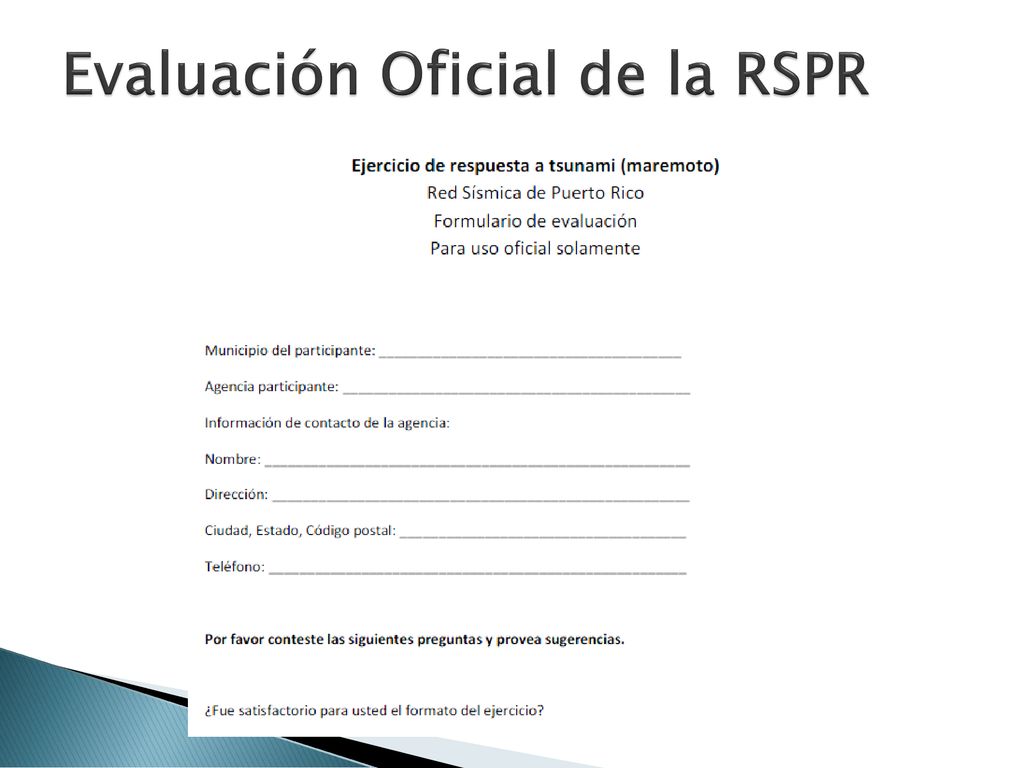

32 Evaluación Oficial de la RSPR

33 Para más información: Nuestra página: http://redsismica.uprm.edu
Teléfono: (787) Christa von Hillebrandt-Andrade, MSc Directora RSPR Contacto operacional: Geol. Gisela Báez-Sánchez Geol. Daniel Laó Dávila, PhD Contacto simulacros: Sra. Wildaomaris González
