Radovanović Katarina 2859/00

Presentación del tema: "Radovanović Katarina 2859/00"— Transcripción de la presentación:

1 Radovanović Katarina 2859/00
Tehnički Fakultet ČAČAK INFORMACIONE TEHNOLOGIJE Student: Radovanović Katarina /00 Profesor: Micić Živadin

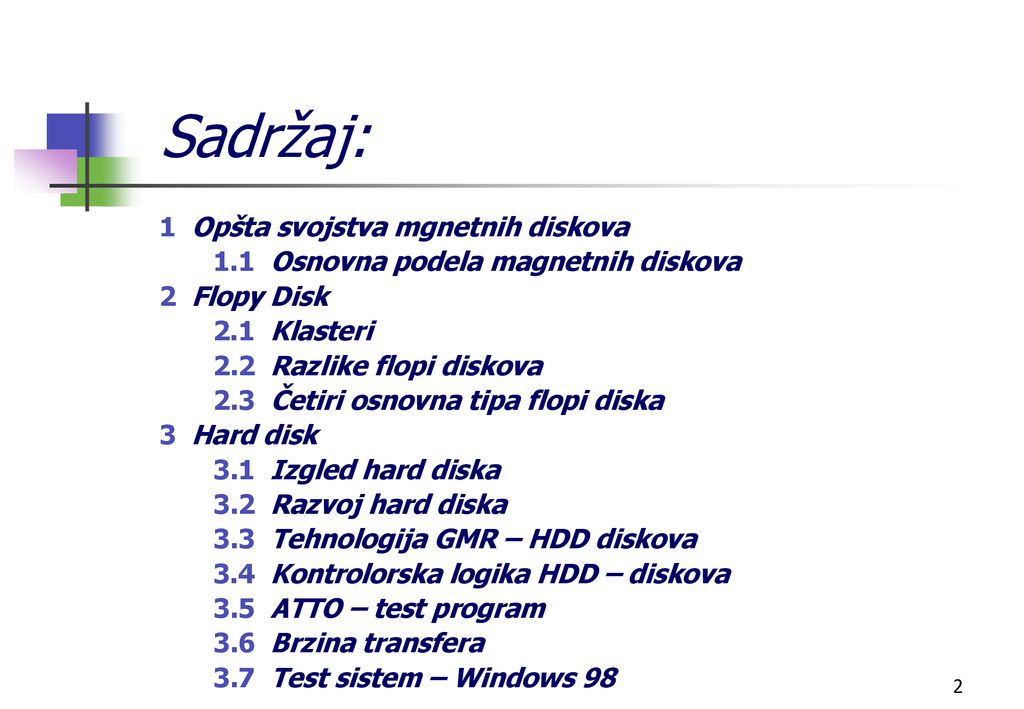

2 Sadržaj: 1 Opšta svojstva mgnetnih diskova
1.1 Osnovna podela magnetnih diskova 2 Flopy Disk 2.1 Klasteri 2.2 Razlike flopi diskova 2.3 Četiri osnovna tipa flopi diska 3 Hard disk 3.1 Izgled hard diska 3.2 Razvoj hard diska 3.3 Tehnologija GMR – HDD diskova 3.4 Kontrolorska logika HDD – diskova 3.5 ATTO – test program 3.6 Brzina transfera 3.7 Test sistem – Windows 98

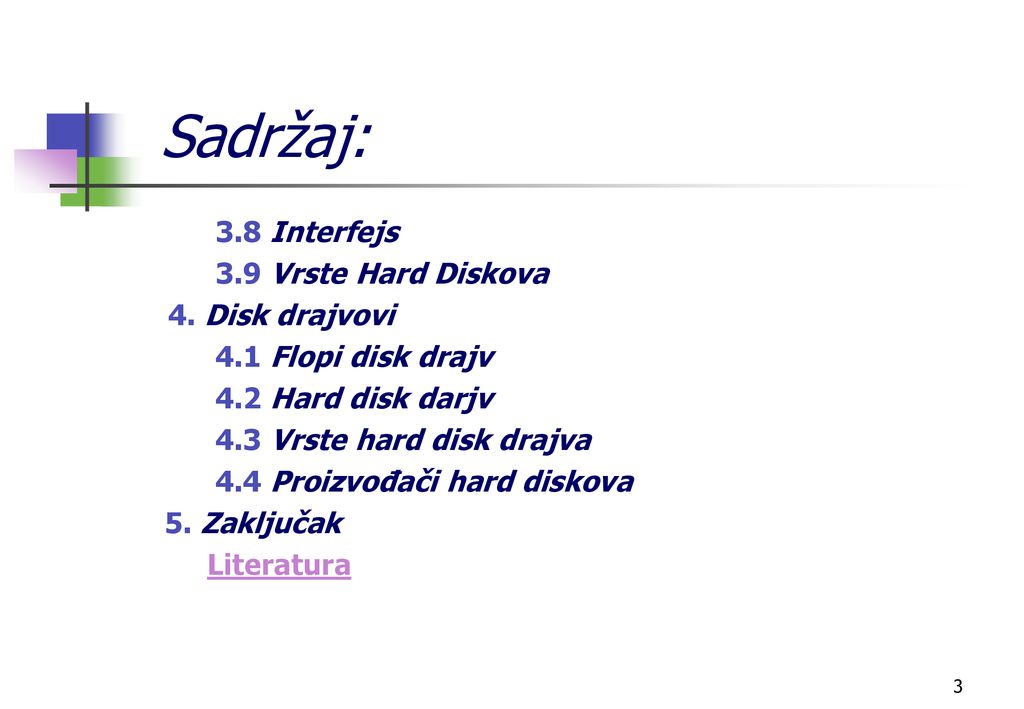

3 Sadržaj: 3.8 Interfejs 3.9 Vrste Hard Diskova 4. Disk drajvovi
4.1 Flopi disk drajv 4.2 Hard disk darjv 4.3 Vrste hard disk drajva 4.4 Proizvođači hard diskova 5. Zaključak Literatura

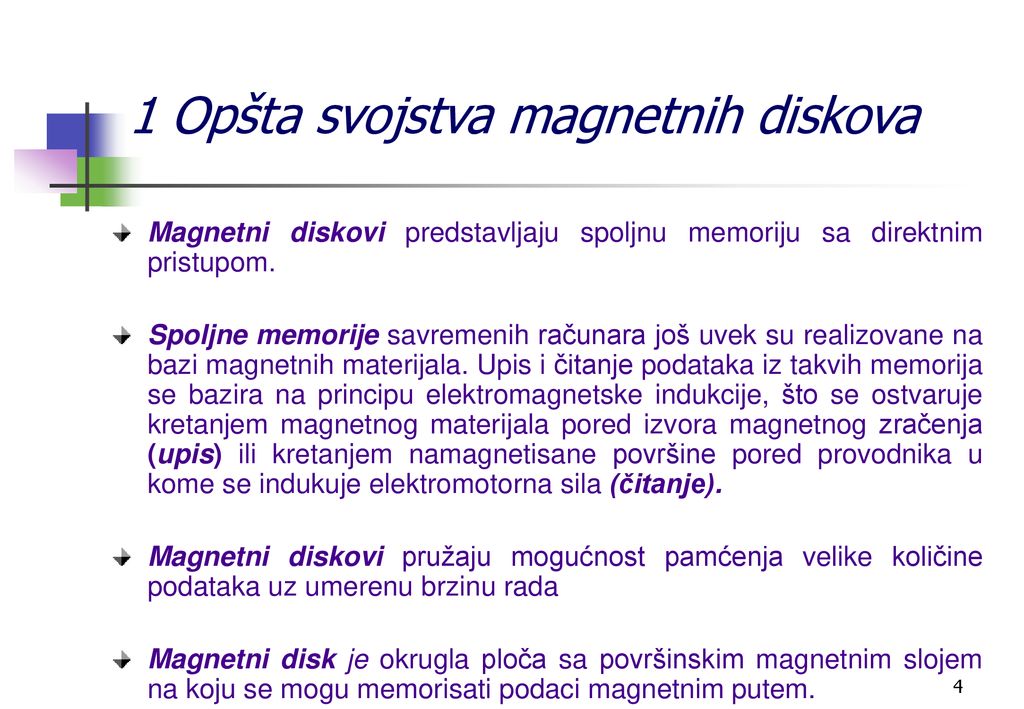

4 1 Opšta svojstva magnetnih diskova
Magnetni diskovi predstavljaju spoljnu memoriju sa direktnim pristupom. Spoljne memorije savremenih računara još uvek su realizovane na bazi magnetnih materijala. Upis i čitanje podataka iz takvih memorija se bazira na principu elektromagnetske indukcije, što se ostvaruje kretanjem magnetnog materijala pored izvora magnetnog zračenja (upis) ili kretanjem namagnetisane površine pored provodnika u kome se indukuje elektromotorna sila (čitanje). Magnetni diskovi pružaju mogućnost pamćenja velike količine podataka uz umerenu brzinu rada Magnetni disk je okrugla ploča sa površinskim magnetnim slojem na koju se mogu memorisati podaci magnetnim putem.

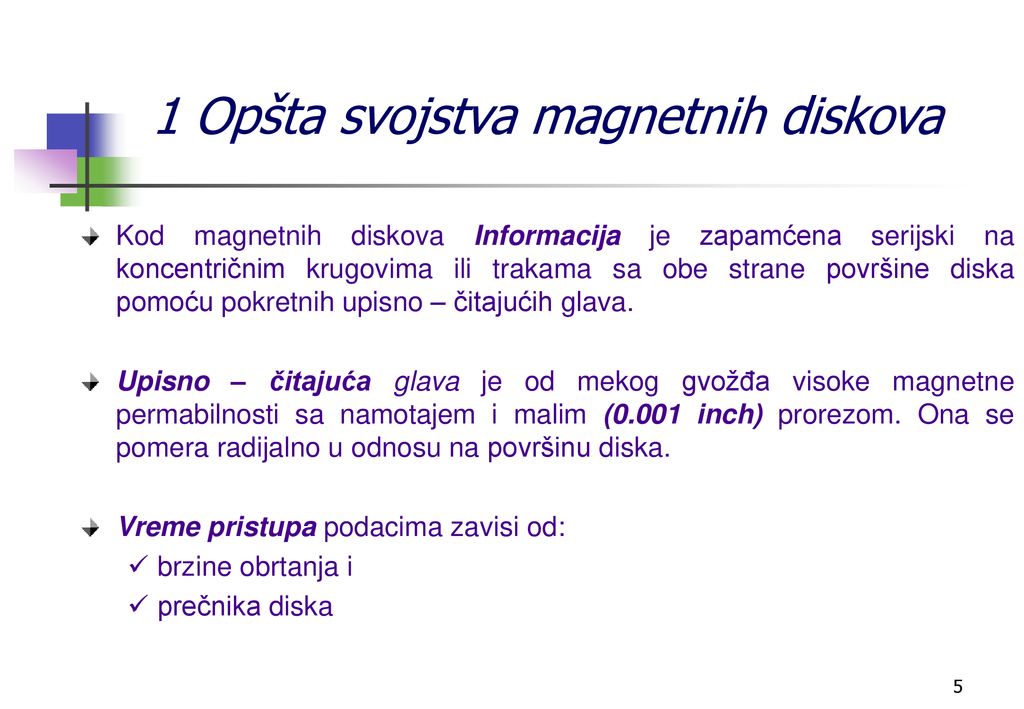

5 1 Opšta svojstva magnetnih diskova
Kod magnetnih diskova Informacija je zapamćena serijski na koncentričnim krugovima ili trakama sa obe strane površine diska pomoću pokretnih upisno – čitajućih glava. Upisno – čitajuća glava je od mekog gvožđa visoke magnetne permabilnosti sa namotajem i malim (0.001 inch) prorezom. Ona se pomera radijalno u odnosu na površinu diska. Vreme pristupa podacima zavisi od: brzine obrtanja i prečnika diska

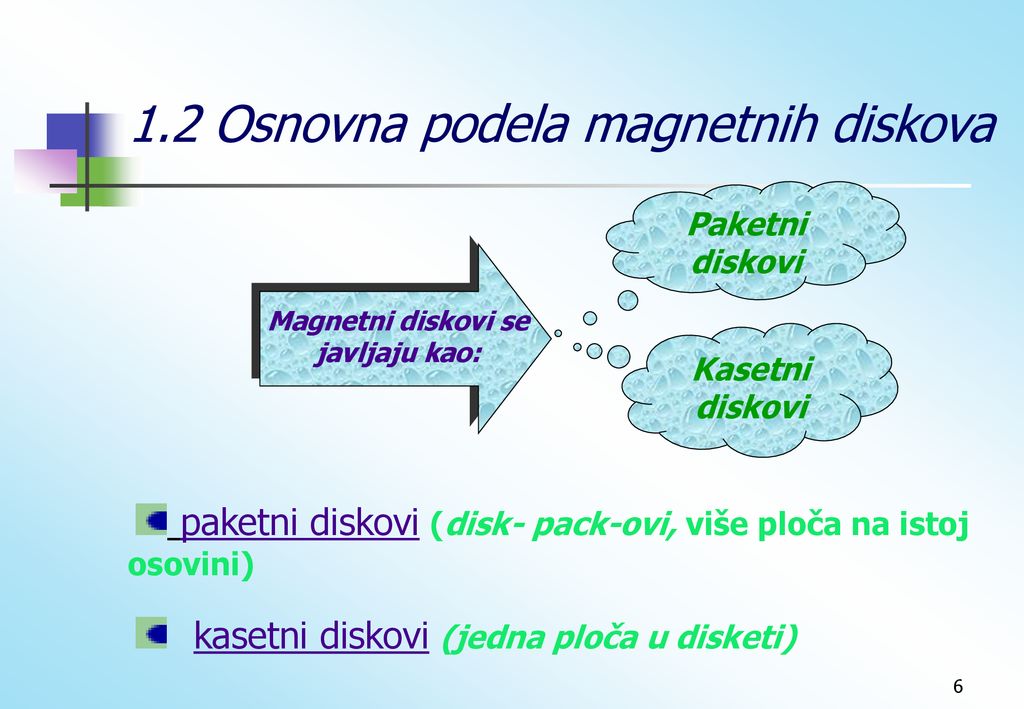

6 1.2 Osnovna podela magnetnih diskova
Paketni diskovi Magnetni diskovi se javljaju kao: Kasetni diskovi paketni diskovi (disk- pack-ovi, više ploča na istoj osovini) kasetni diskovi (jedna ploča u disketi)

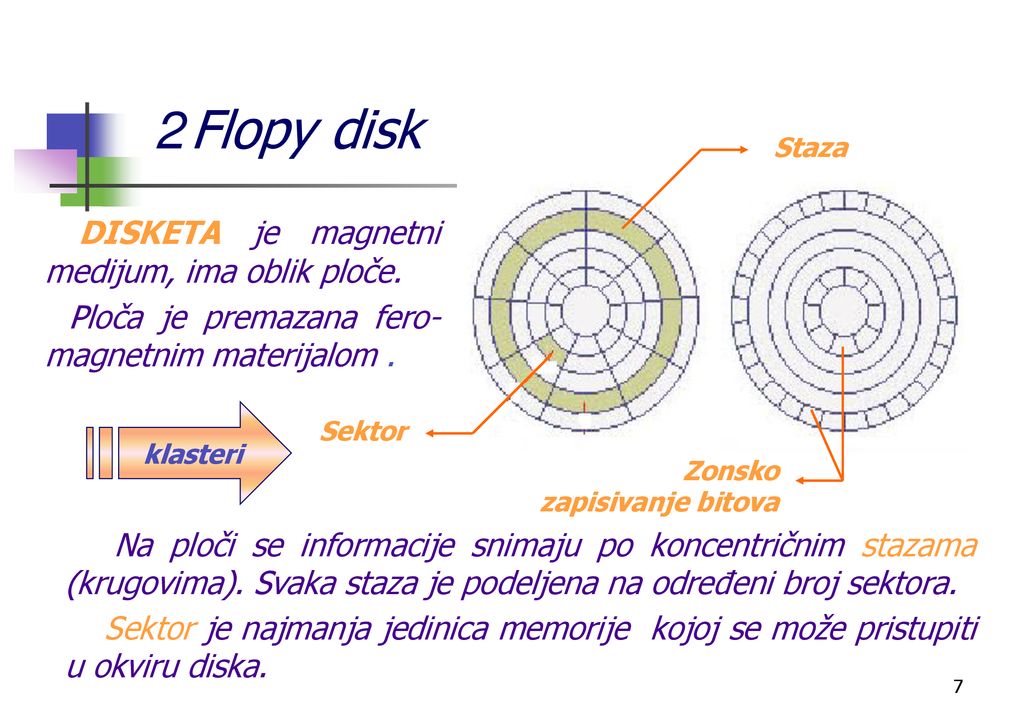

7 DISKETA je magnetni medijum, ima oblik ploče.
2 Flopy disk Staza DISKETA je magnetni medijum, ima oblik ploče. Ploča je premazana fero- magnetnim materijalom . klasteri Sektor Zonsko zapisivanje bitova Na ploči se informacije snimaju po koncentričnim stazama (krugovima). Svaka staza je podeljena na određeni broj sektora. Sektor je najmanja jedinica memorije kojoj se može pristupiti u okviru diska.

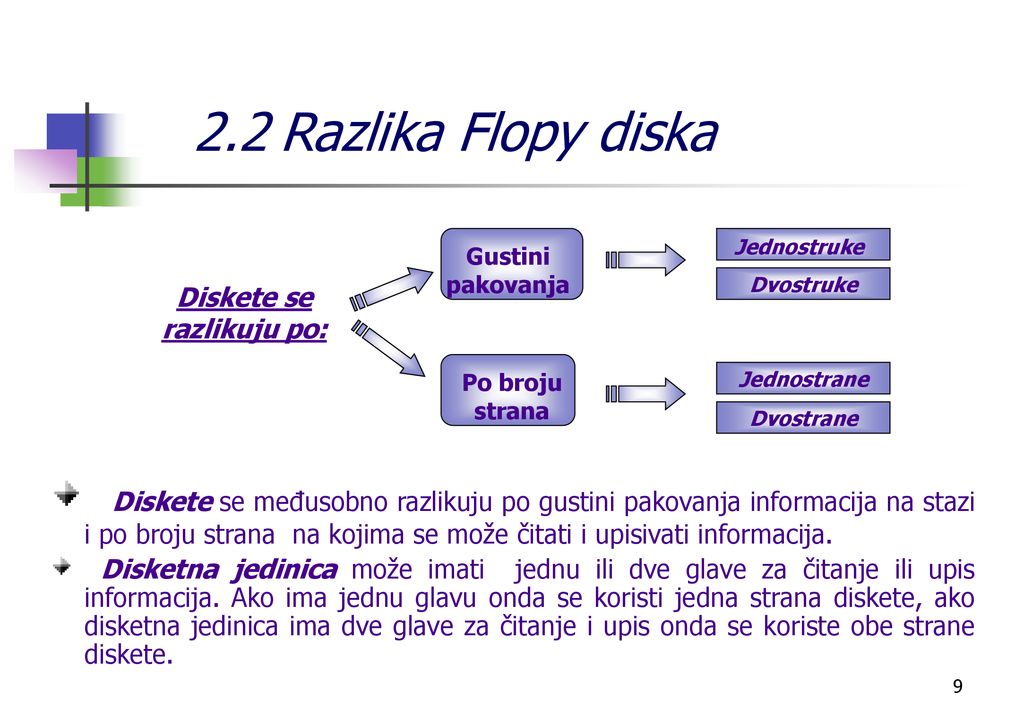

8 Diskete se razlikuju po:
2.2 Razlika Flopy diska Gustini pakovanja Jednostruke Dvostruke Diskete se razlikuju po: Po broju strana Jednostrane Dvostrane Diskete se međusobno razlikuju po gustini pakovanja informacija na stazi i po broju strana na kojima se može čitati i upisivati informacija. Disketna jedinica može imati jednu ili dve glave za čitanje ili upis informacija. Ako ima jednu glavu onda se koristi jedna strana diskete, ako disketna jedinica ima dve glave za čitanje i upis onda se koriste obe strane diskete.

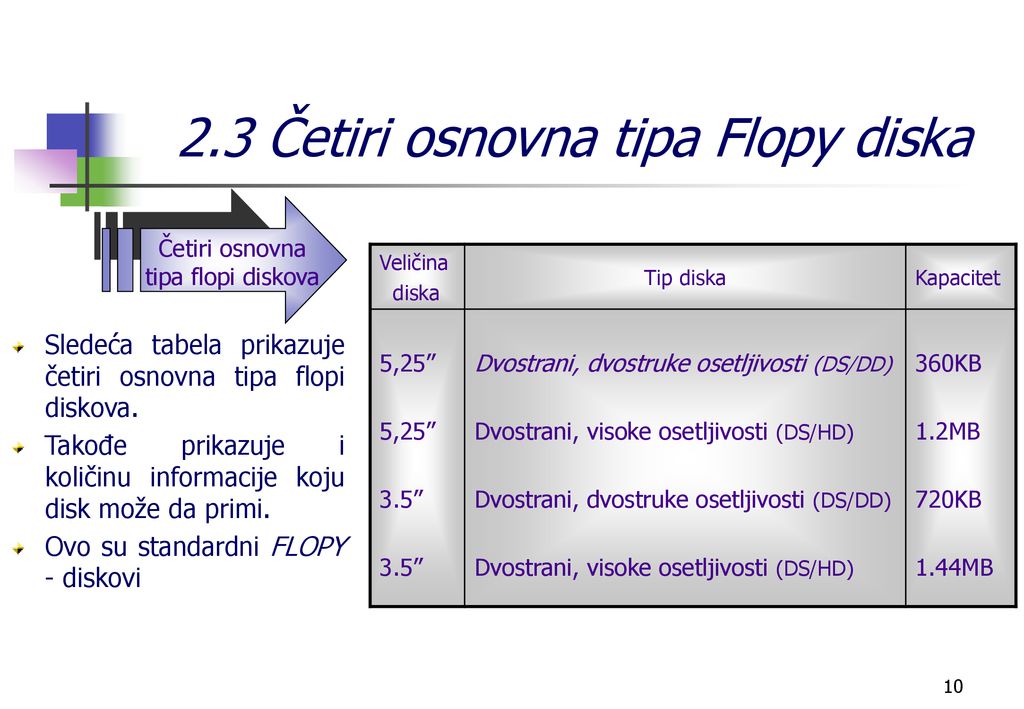

9 2.3 Četiri osnovna tipa Flopy diska
Četiri osnovna tipa flopi diskova Veličina diska Tip diska Kapacitet 5,25” 3.5” Dvostrani, dvostruke osetljivosti (DS/DD) Dvostrani, visoke osetljivosti (DS/HD) 360KB 1.2MB 720KB 1.44MB Sledeća tabela prikazuje četiri osnovna tipa flopi diskova. Takođe prikazuje i količinu informacije koju disk može da primi. Ovo su standardni FLOPY - diskovi

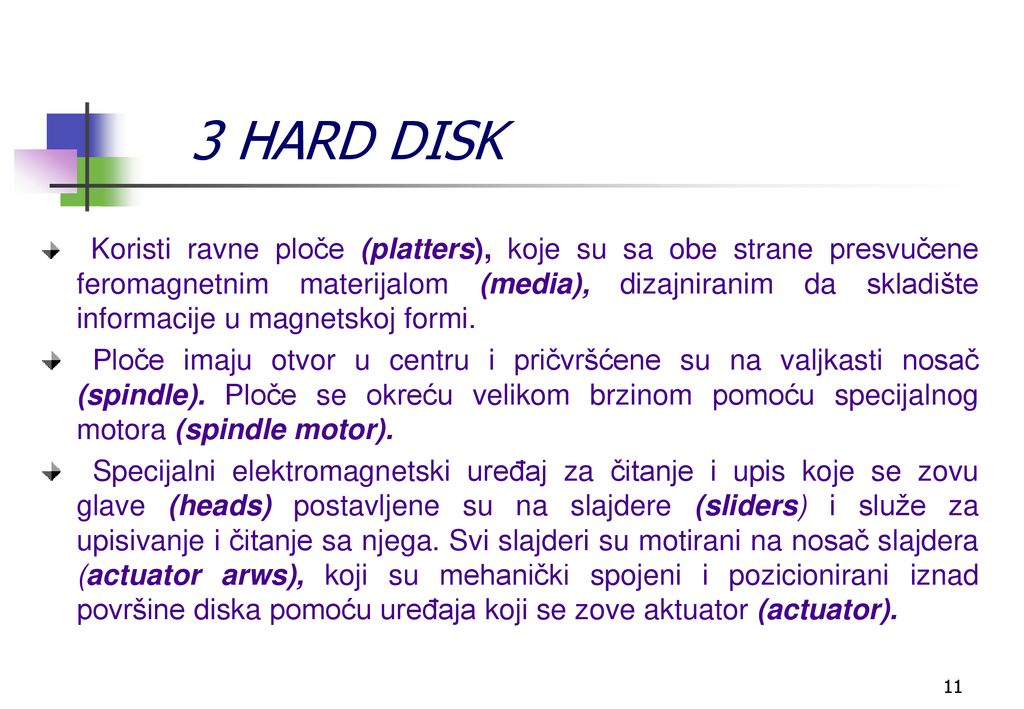

10 3 HARD DISK Koristi ravne ploče (platters), koje su sa obe strane presvučene feromagnetnim materijalom (media), dizajniranim da skladište informacije u magnetskoj formi. Ploče imaju otvor u centru i pričvršćene su na valjkasti nosač (spindle). Ploče se okreću velikom brzinom pomoću specijalnog motora (spindle motor). Specijalni elektromagnetski uređaj za čitanje i upis koje se zovu glave (heads) postavljene su na slajdere (sliders) i služe za upisivanje i čitanje sa njega. Svi slajderi su motirani na nosač slajdera (actuator arws), koji su mehanički spojeni i pozicionirani iznad površine diska pomoću uređaja koji se zove aktuator (actuator).

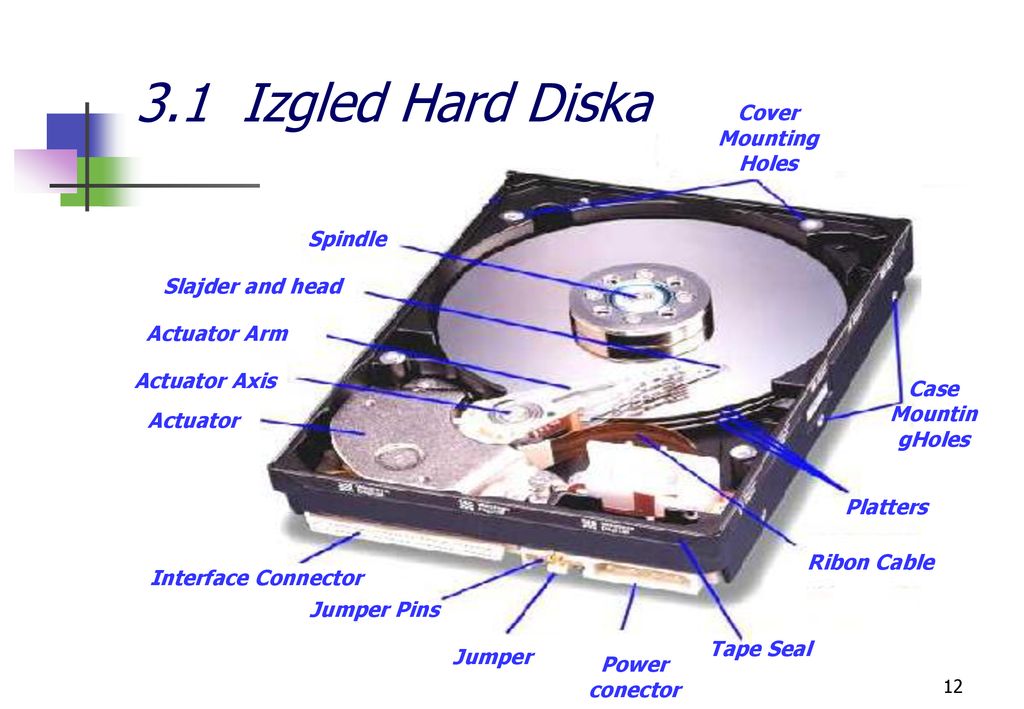

11 3.1 Izgled Hard Diska Cover Mounting Holes Spindle Slajder and head
Actuator Arm Actuator Axis Case MountingHoles Actuator Platters Ribon Cable Interface Connector Jumper Pins Tape Seal Jumper Power conector

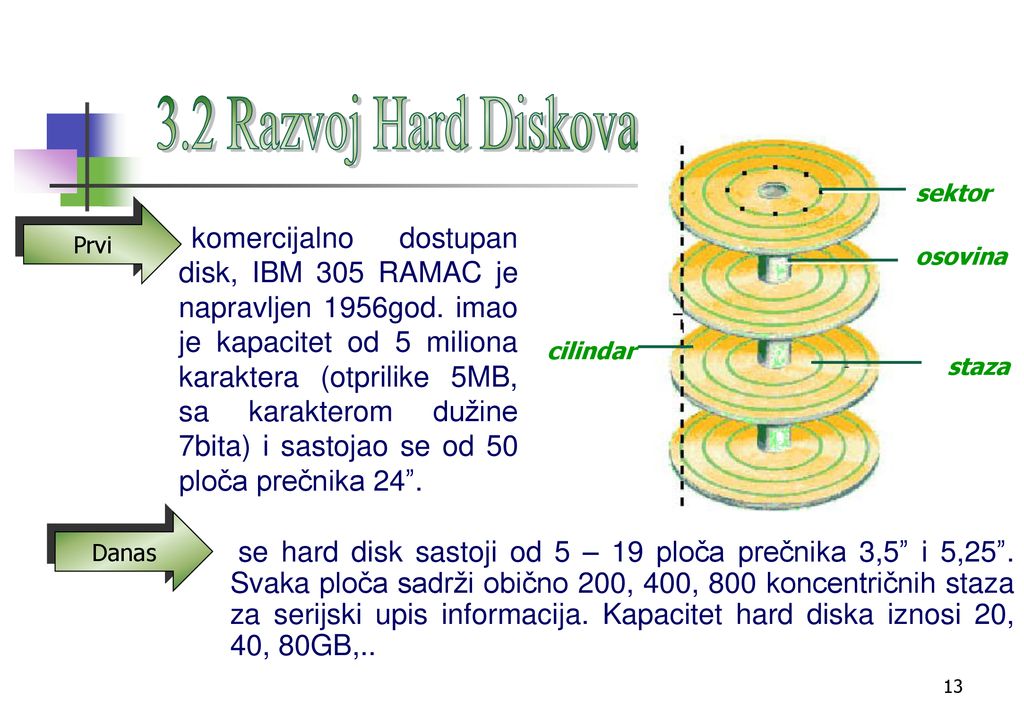

12 3.2 Razvoj Hard Diskova komercijalno dostupan disk, IBM 305 RAMAC je napravljen 1956god. imao je kapacitet od 5 miliona karaktera (otprilike 5MB, sa karakterom dužine 7bita) i sastojao se od 50 ploča prečnika 24”. sektor Prvi osovina cilindar staza Danas se hard disk sastoji od 5 – 19 ploča prečnika 3,5” i 5,25”. Svaka ploča sadrži obično 200, 400, 800 koncentričnih staza za serijski upis informacija. Kapacitet hard diska iznosi 20, 40, 80GB,..

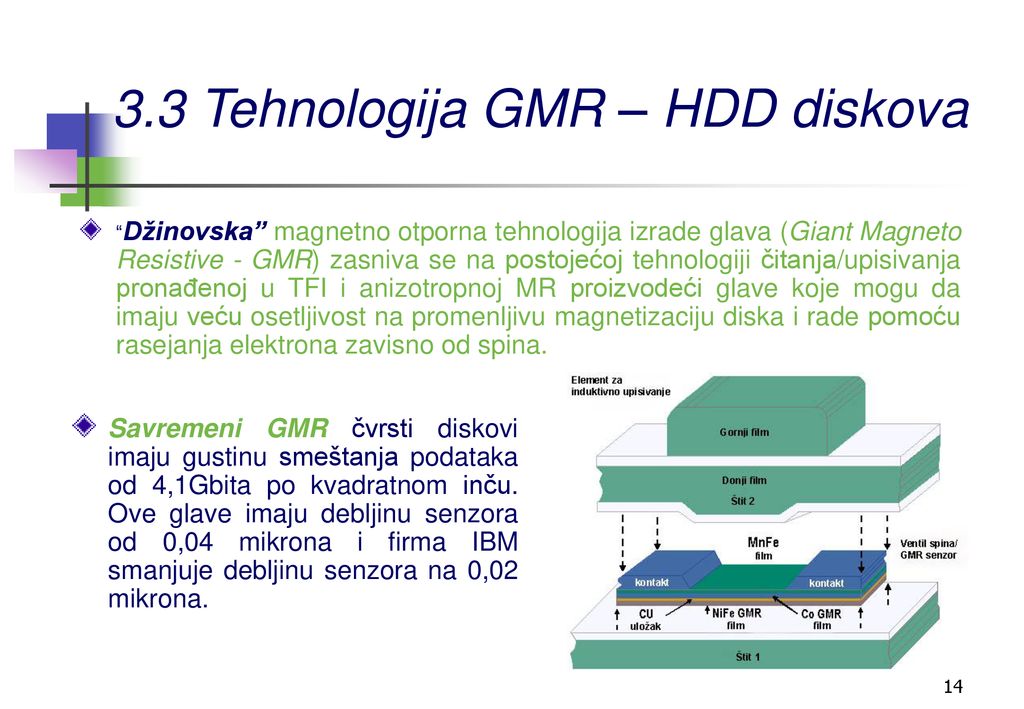

13 3.3 Tehnologija GMR – HDD diskova
“Džinovska” magnetno otporna tehnologija izrade glava (Giant Magneto Resistive - GMR) zasniva se na postojećoj tehnologiji čitanja/upisivanja pronađenoj u TFI i anizotropnoj MR proizvodeći glave koje mogu da imaju veću osetljivost na promenljivu magnetizaciju diska i rade pomoću rasejanja elektrona zavisno od spina. Savremeni GMR čvrsti diskovi imaju gustinu smeštanja podataka od 4,1Gbita po kvadratnom inču. Ove glave imaju debljinu senzora od 0,04 mikrona i firma IBM smanjuje debljinu senzora na 0,02 mikrona.

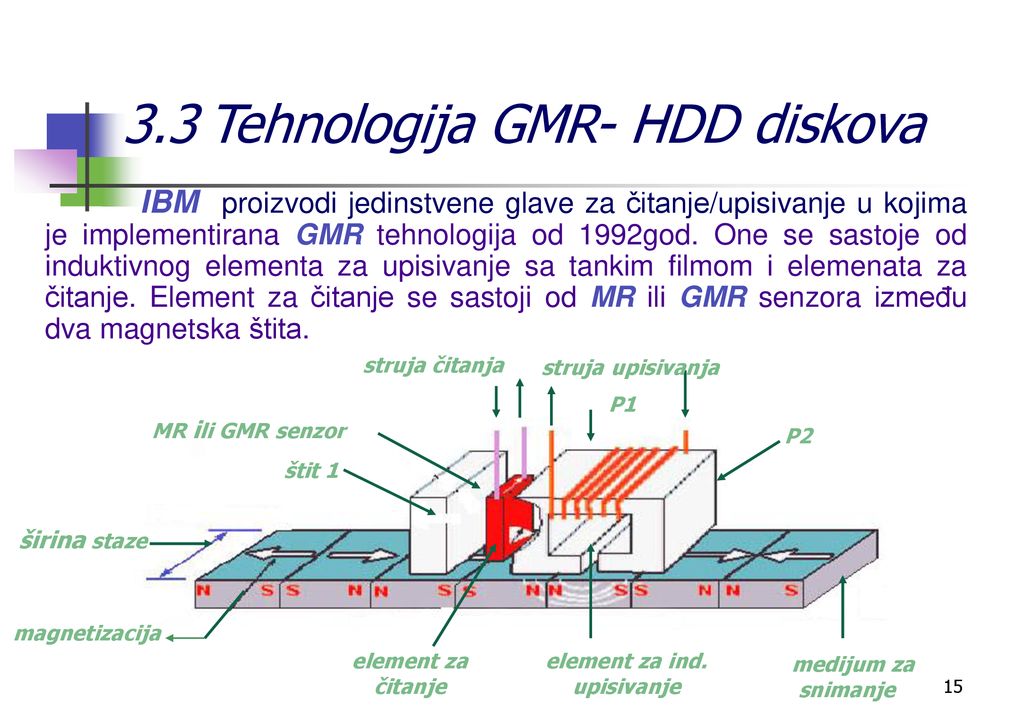

14 3.3 Tehnologija GMR- HDD diskova
IBM proizvodi jedinstvene glave za čitanje/upisivanje u kojima je implementirana GMR tehnologija od 1992god. One se sastoje od induktivnog elementa za upisivanje sa tankim filmom i elemenata za čitanje. Element za čitanje se sastoji od MR ili GMR senzora između dva magnetska štita. struja čitanja struja upisivanja P1 MR ili GMR senzor P2 štit 1 širina staze element za čitanje element za ind. upisivanje medijum za snimanje magnetizacija

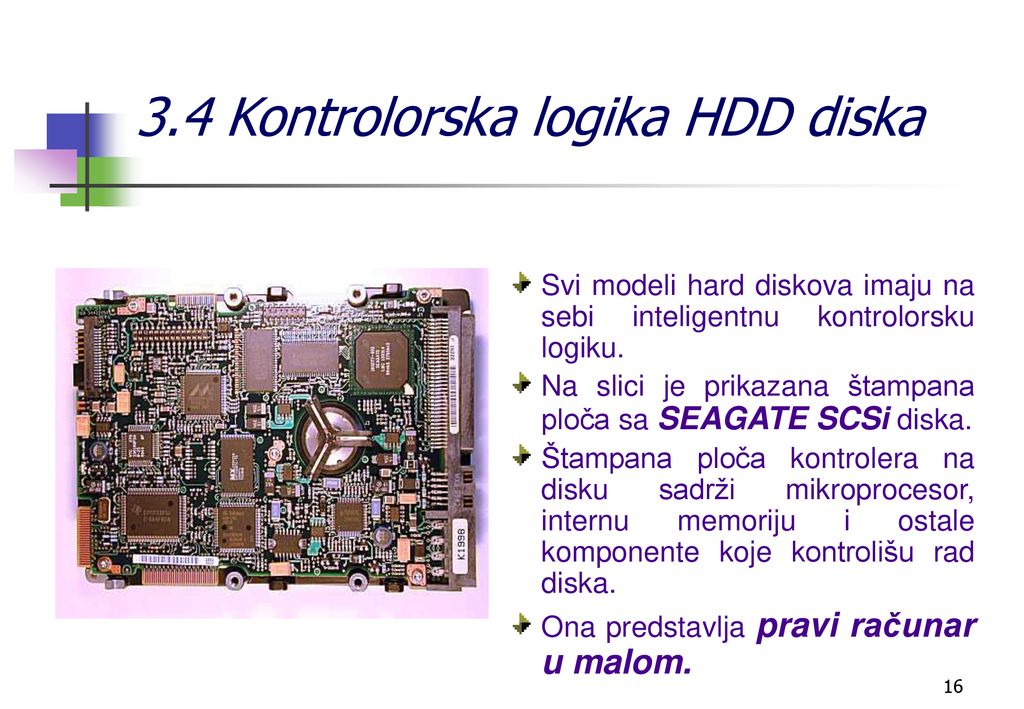

15 3.4 Kontrolorska logika HDD diska
Svi modeli hard diskova imaju na sebi inteligentnu kontrolorsku logiku. Na slici je prikazana štampana ploča sa SEAGATE SCSi diska. Štampana ploča kontrolera na disku sadrži mikroprocesor, internu memoriju i ostale komponente koje kontrolišu rad diska. Ona predstavlja pravi računar u malom.

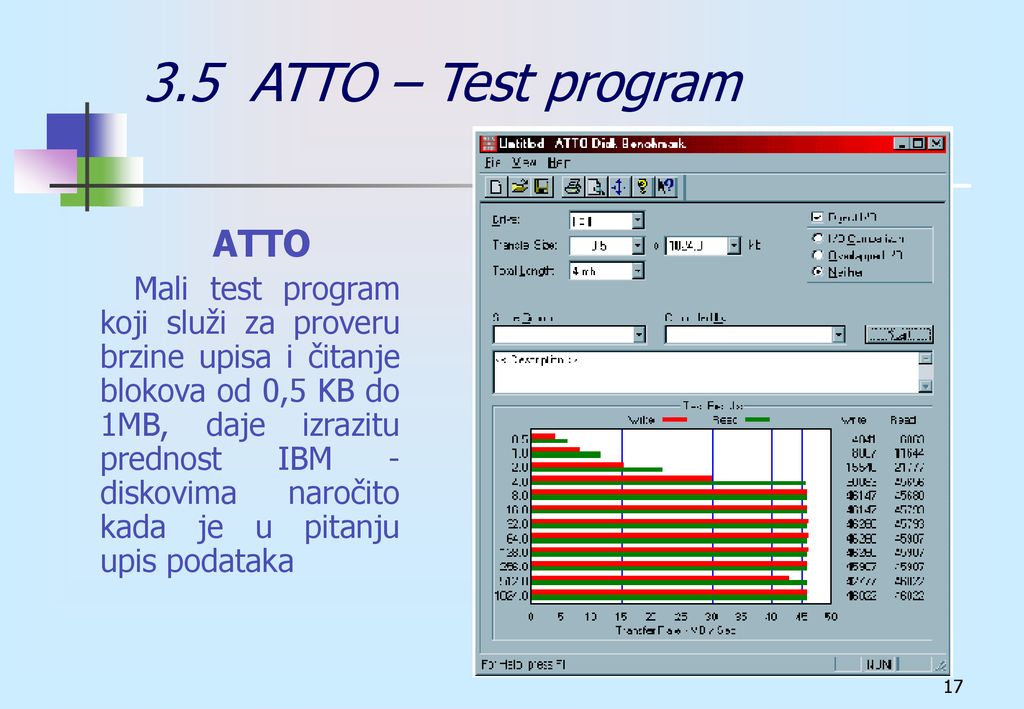

16 3.5 ATTO – Test program ATTO
Mali test program koji služi za proveru brzine upisa i čitanje blokova od 0,5 KB do 1MB, daje izrazitu prednost IBM - diskovima naročito kada je u pitanju upis podataka

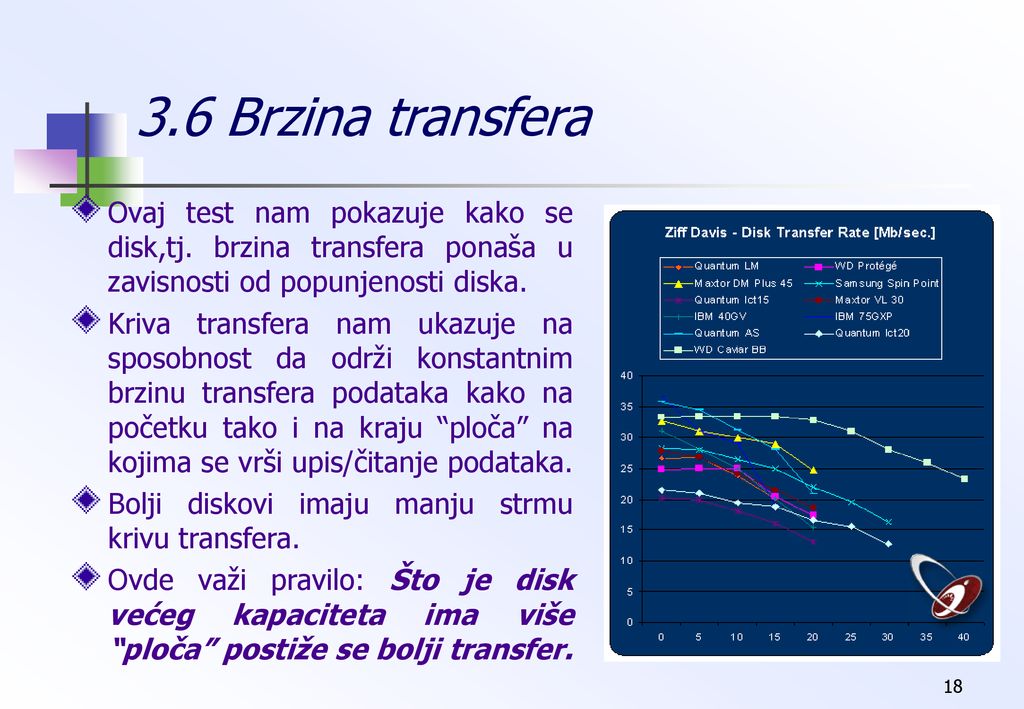

17 3.6 Brzina transfera Ovaj test nam pokazuje kako se disk,tj. brzina transfera ponaša u zavisnosti od popunjenosti diska. Kriva transfera nam ukazuje na sposobnost da održi konstantnim brzinu transfera podataka kako na početku tako i na kraju “ploča” na kojima se vrši upis/čitanje podataka. Bolji diskovi imaju manju strmu krivu transfera. Ovde važi pravilo: Što je disk većeg kapaciteta ima više “ploča” postiže se bolji transfer.

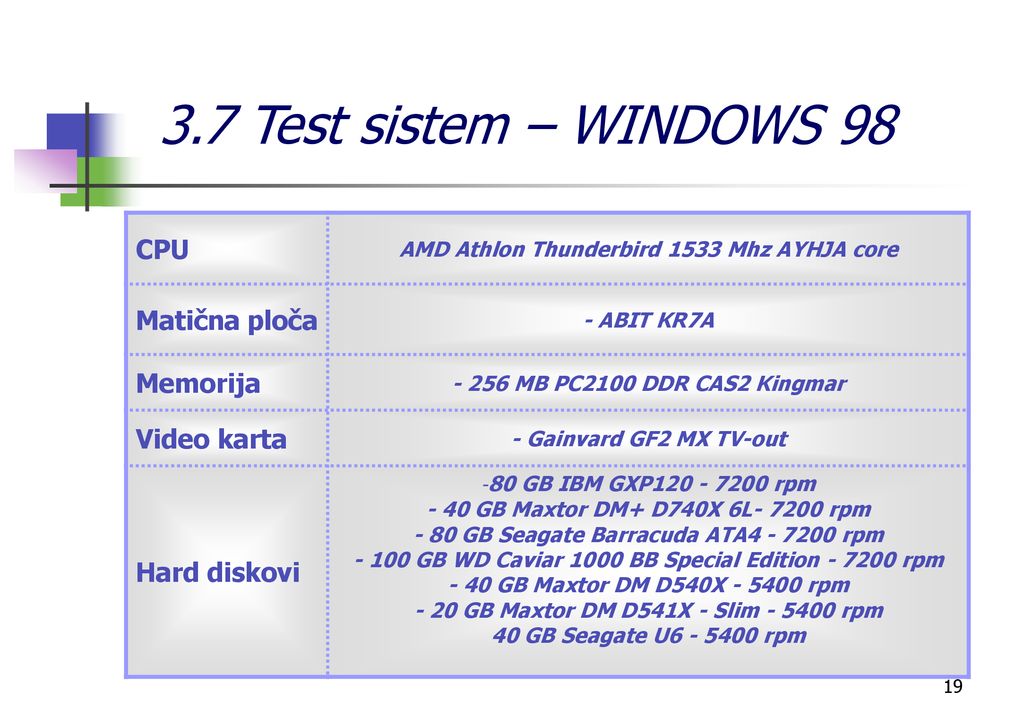

18 AMD Athlon Thunderbird 1533 Mhz AYHJA core
3.7 Test sistem – WINDOWS 98 CPU AMD Athlon Thunderbird 1533 Mhz AYHJA core Matična ploča - ABIT KR7A Memorija - 256 MB PC2100 DDR CAS2 Kingmar Video karta - Gainvard GF2 MX TV-out Hard diskovi -80 GB IBM GXP rpm GB Maxtor DM+ D740X 6L rpm GB Seagate Barracuda ATA rpm GB WD Caviar 1000 BB Special Edition rpm GB Maxtor DM D540X rpm GB Maxtor DM D541X - Slim rpm 40 GB Seagate U rpm

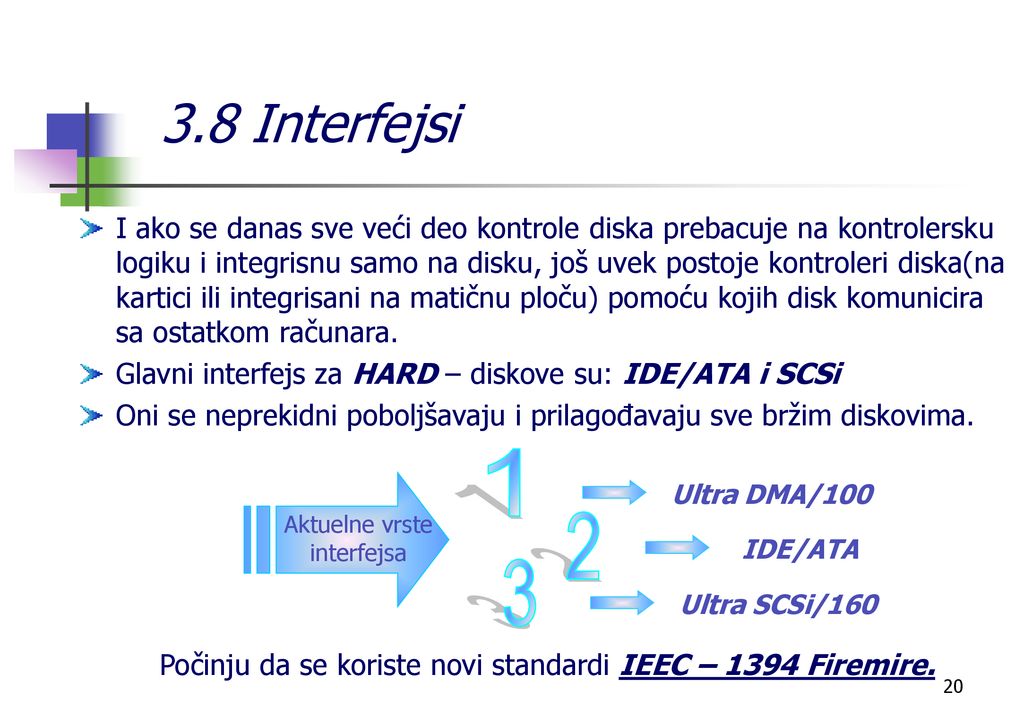

19 3.8 Interfejsi I ako se danas sve veći deo kontrole diska prebacuje na kontrolersku logiku i integrisnu samo na disku, još uvek postoje kontroleri diska(na kartici ili integrisani na matičnu ploču) pomoću kojih disk komunicira sa ostatkom računara. Glavni interfejs za HARD – diskove su: IDE/ATA i SCSi Oni se neprekidni poboljšavaju i prilagođavaju sve bržim diskovima. Počinju da se koriste novi standardi IEEC – 1394 Firemire. 1 Ultra DMA/100 Aktuelne vrste interfejsa 2 IDE/ATA 3 Ultra SCSi/160

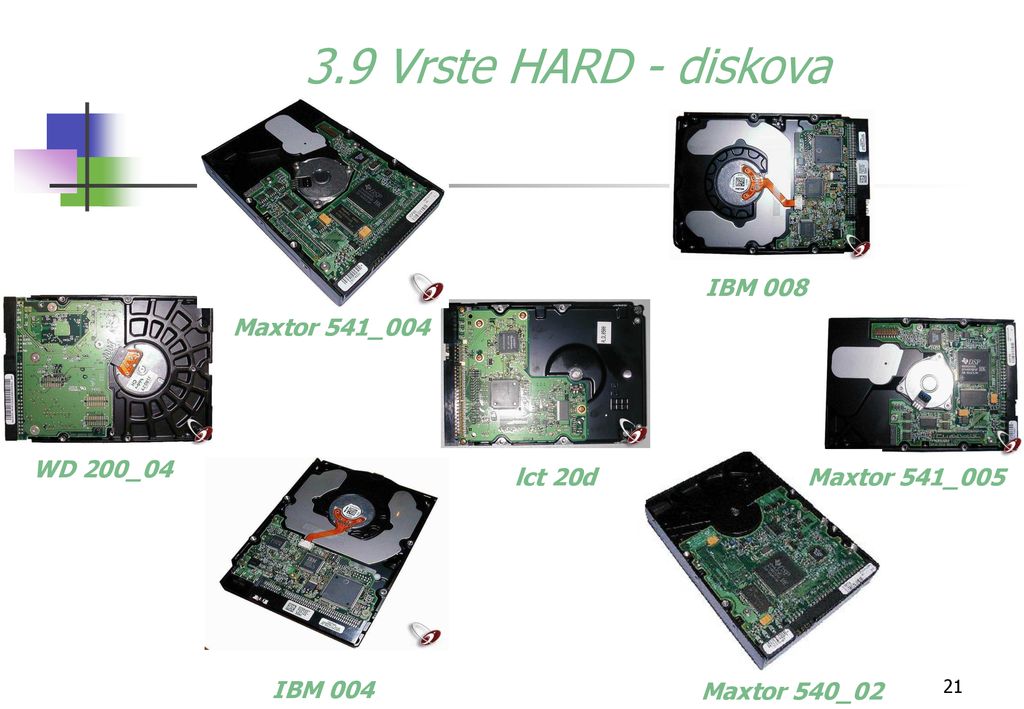

20 3.9 Vrste HARD - diskova IBM 008 Maxtor 541_004 WD 200_04 lct 20d

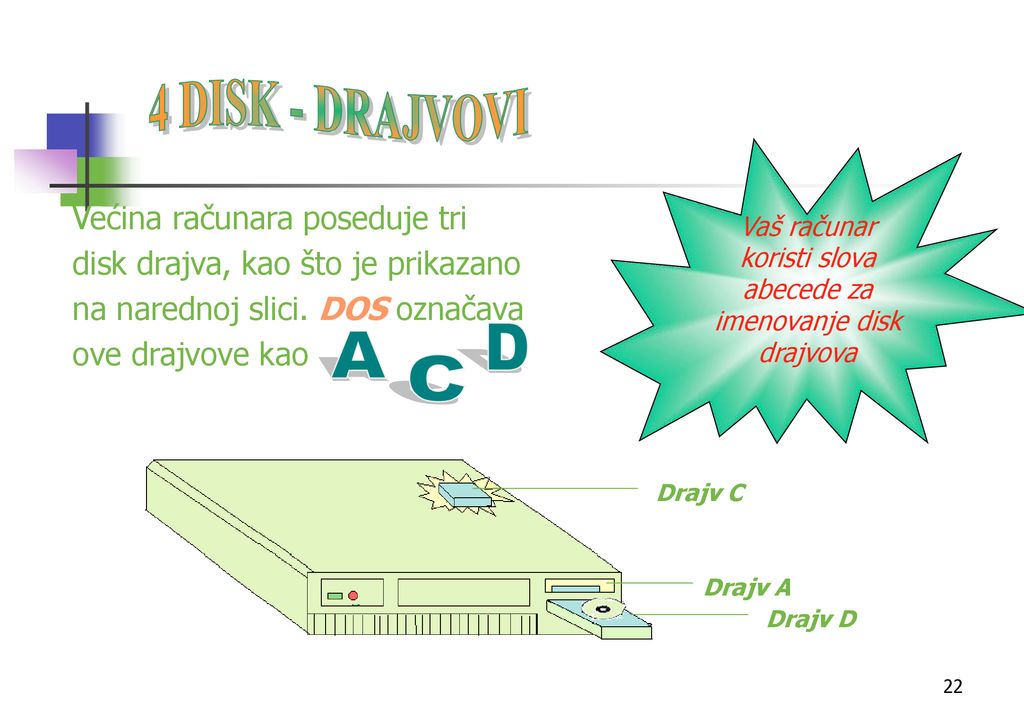

21 Vaš računar koristi slova abecede za imenovanje disk drajvova
4 DISK - DRAJVOVI Većina računara poseduje tri disk drajva, kao što je prikazano na narednoj slici. DOS označava ove drajvove kao D A C Drajv C Drajv A Drajv D

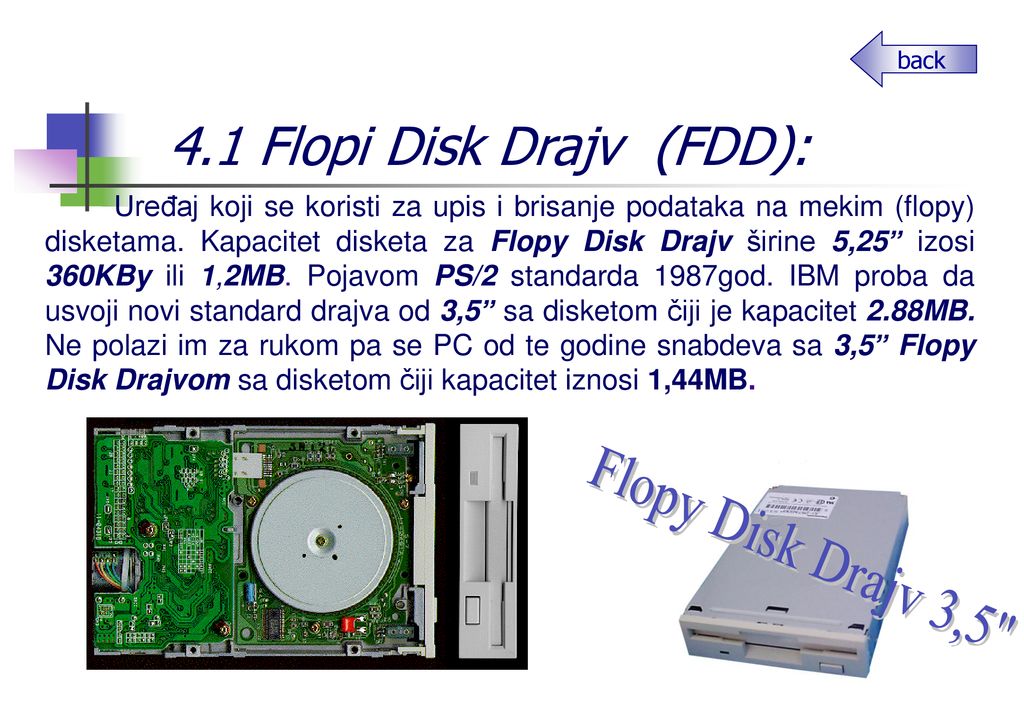

22 4.1 Flopi Disk Drajv (FDD):
back 4.1 Flopi Disk Drajv (FDD): Uređaj koji se koristi za upis i brisanje podataka na mekim (flopy) disketama. Kapacitet disketa za Flopy Disk Drajv širine 5,25” izosi 360KBy ili 1,2MB. Pojavom PS/2 standarda 1987god. IBM proba da usvoji novi standard drajva od 3,5” sa disketom čiji je kapacitet 2.88MB. Ne polazi im za rukom pa se PC od te godine snabdeva sa 3,5” Flopy Disk Drajvom sa disketom čiji kapacitet iznosi 1,44MB. Flopy Disk Drajv 3,5"

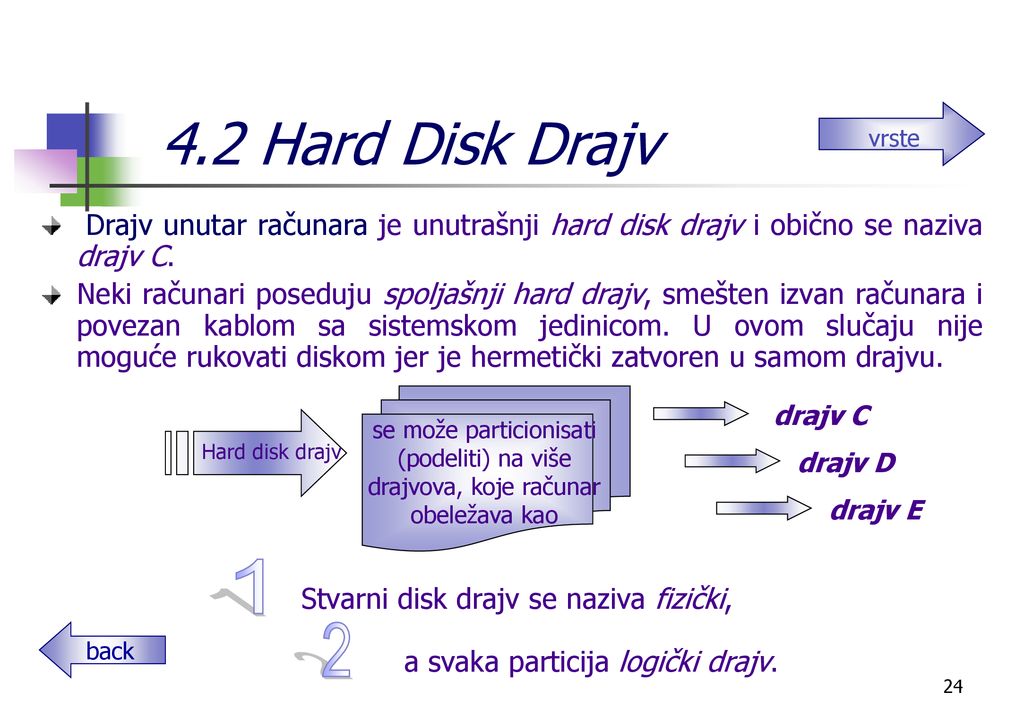

23 a svaka particija logički drajv.
4.2 Hard Disk Drajv vrste Drajv unutar računara je unutrašnji hard disk drajv i obično se naziva drajv C. Neki računari poseduju spoljašnji hard drajv, smešten izvan računara i povezan kablom sa sistemskom jedinicom. U ovom slučaju nije moguće rukovati diskom jer je hermetički zatvoren u samom drajvu. drajv C se može particionisati (podeliti) na više drajvova, koje računar obeležava kao Hard disk drajv drajv D drajv E 1 Stvarni disk drajv se naziva fizički, back 2 a svaka particija logički drajv.

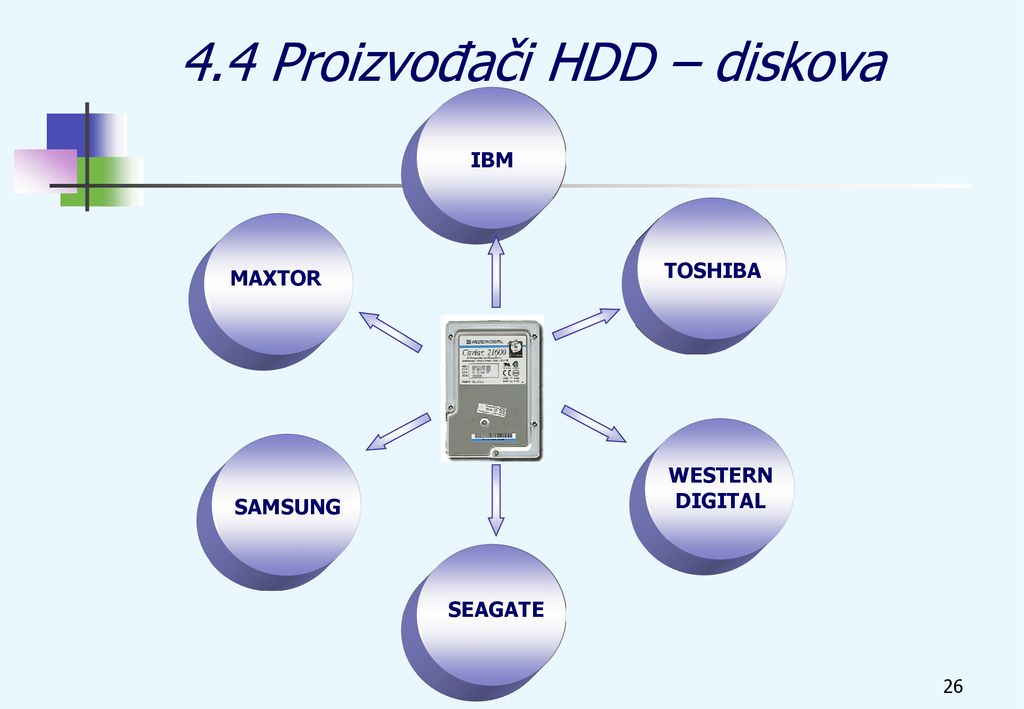

24 4.4 Proizvođači HDD – diskova
IBM TOSHIBA MAXTOR WESTERN DIGITAL SAMSUNG SEAGATE

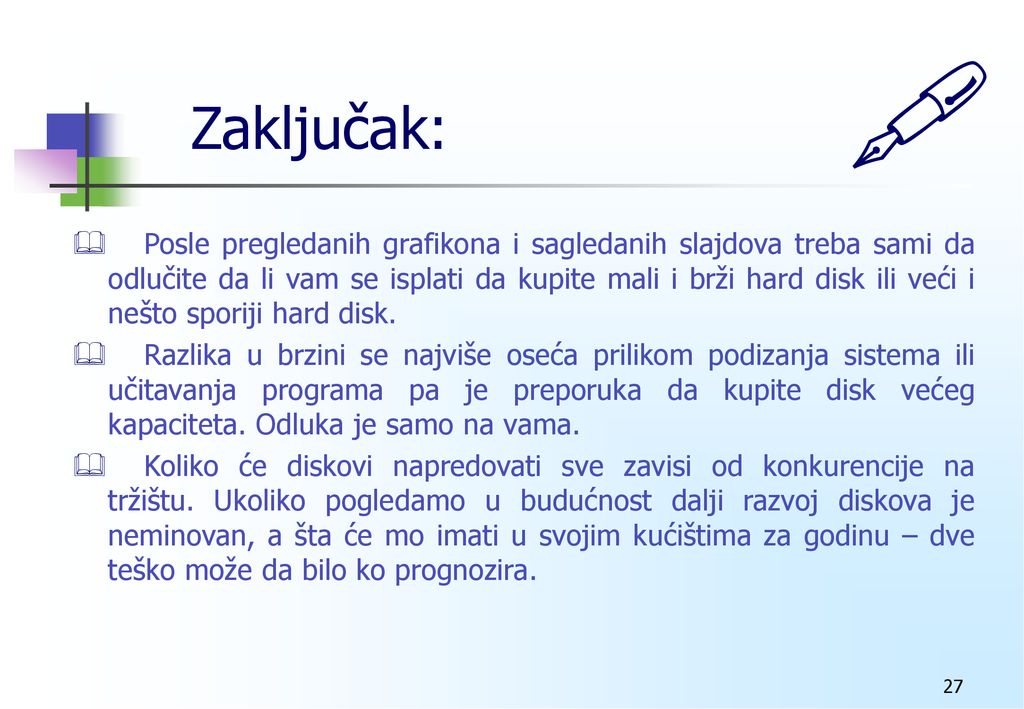

25 Zaključak: Posle pregledanih grafikona i sagledanih slajdova treba sami da odlučite da li vam se isplati da kupite mali i brži hard disk ili veći i nešto sporiji hard disk. Razlika u brzini se najviše oseća prilikom podizanja sistema ili učitavanja programa pa je preporuka da kupite disk većeg kapaciteta. Odluka je samo na vama. Koliko će diskovi napredovati sve zavisi od konkurencije na tržištu. Ukoliko pogledamo u budućnost dalji razvoj diskova je neminovan, a šta će mo imati u svojim kućištima za godinu – dve teško može da bilo ko prognozira.

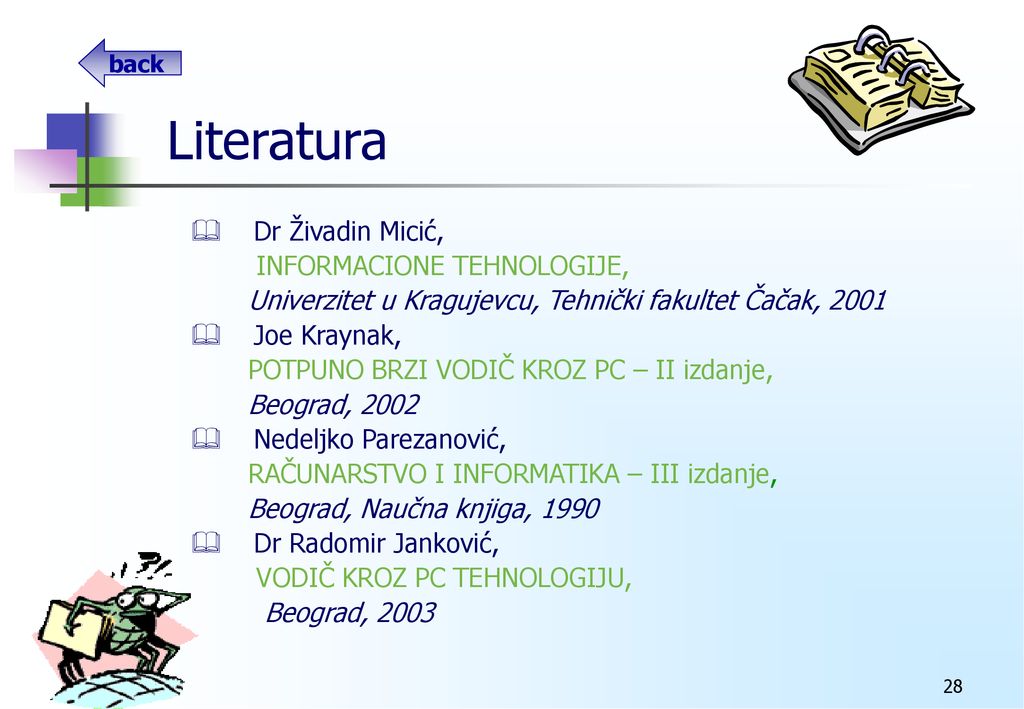

26 Literatura Dr Živadin Micić, INFORMACIONE TEHNOLOGIJE,
back Dr Živadin Micić, INFORMACIONE TEHNOLOGIJE, Univerzitet u Kragujevcu, Tehnički fakultet Čačak, 2001 Joe Kraynak, POTPUNO BRZI VODIČ KROZ PC – II izdanje, Beograd, 2002 Nedeljko Parezanović, RAČUNARSTVO I INFORMATIKA – III izdanje, Beograd, Naučna knjiga, 1990 Dr Radomir Janković, VODIČ KROZ PC TEHNOLOGIJU, Beograd, 2003

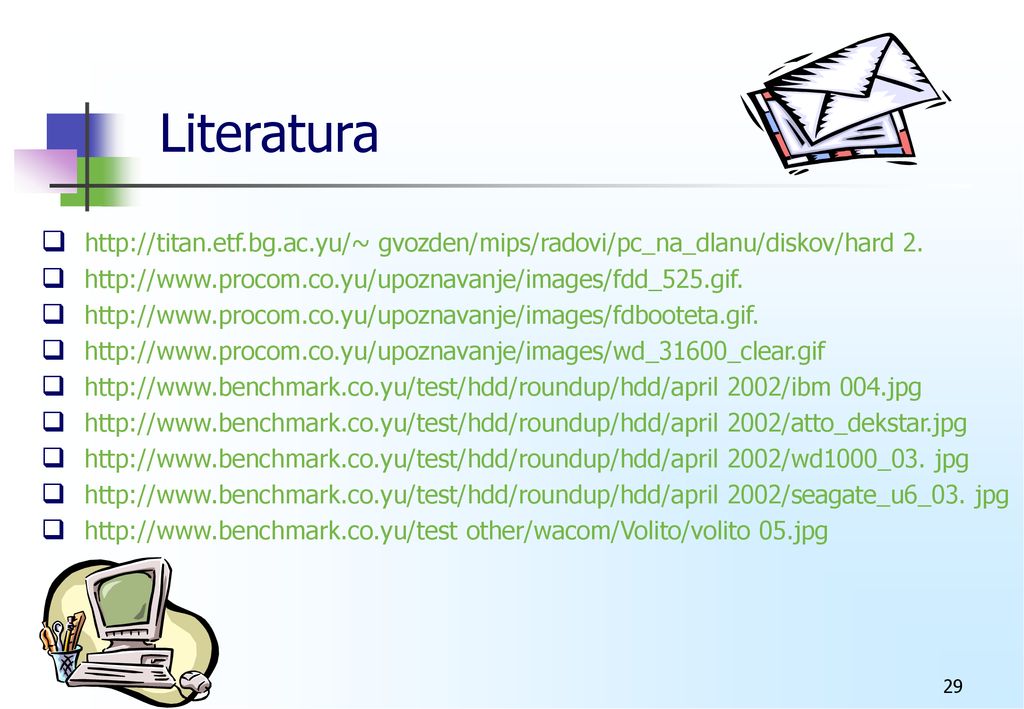

27 Literatura gvozden/mips/radovi/pc_na_dlanu/diskov/hard 2. 2002/ibm 004.jpg 2002/atto_dekstar.jpg 2002/wd1000_03. jpg 2002/seagate_u6_03. jpg other/wacom/Volito/volito 05.jpg
