1 RADIOCOMUNICACIONES UNIDAD V: RADIOENLACES

2 INSTALACIÓN Y OPERACIÓN DE

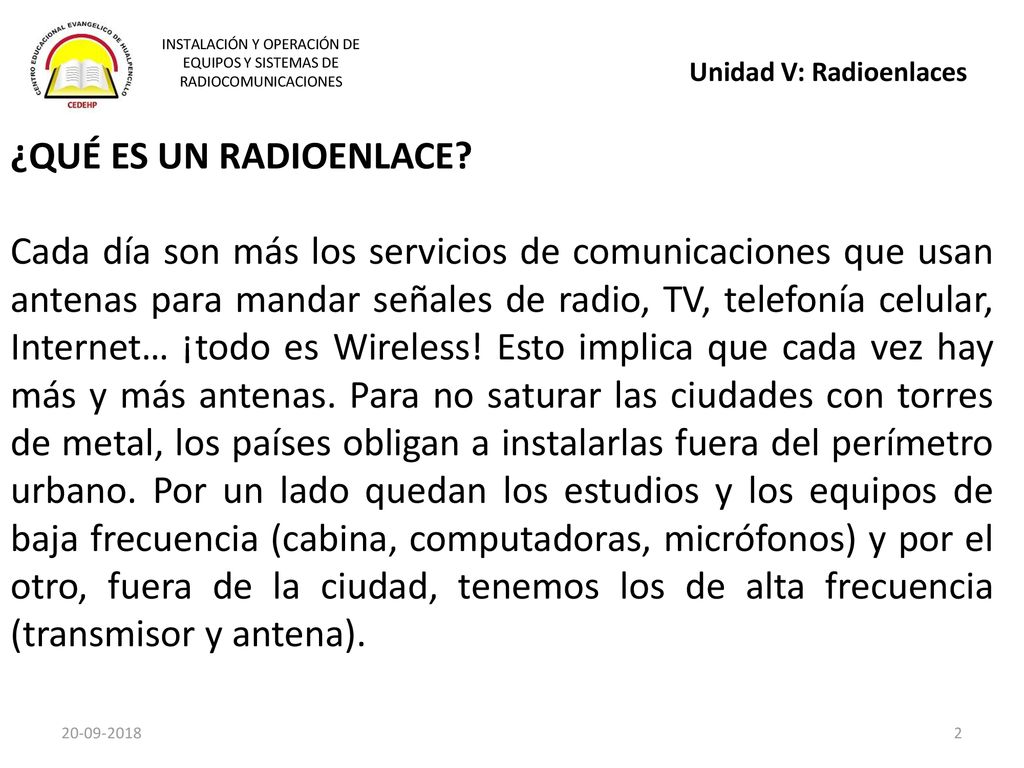

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces ¿QUÉ ES UN RADIOENLACE? Cada día son más los servicios de comunicaciones que usan antenas para mandar señales de radio, TV, telefonía celular, Internet… ¡todo es Wireless! Esto implica que cada vez hay más y más antenas. Para no saturar las ciudades con torres de metal, los países obligan a instalarlas fuera del perímetro urbano. Por un lado quedan los estudios y los equipos de baja frecuencia (cabina, computadoras, micrófonos) y por el otro, fuera de la ciudad, tenemos los de alta frecuencia (transmisor y antena).

3 INSTALACIÓN Y OPERACIÓN DE

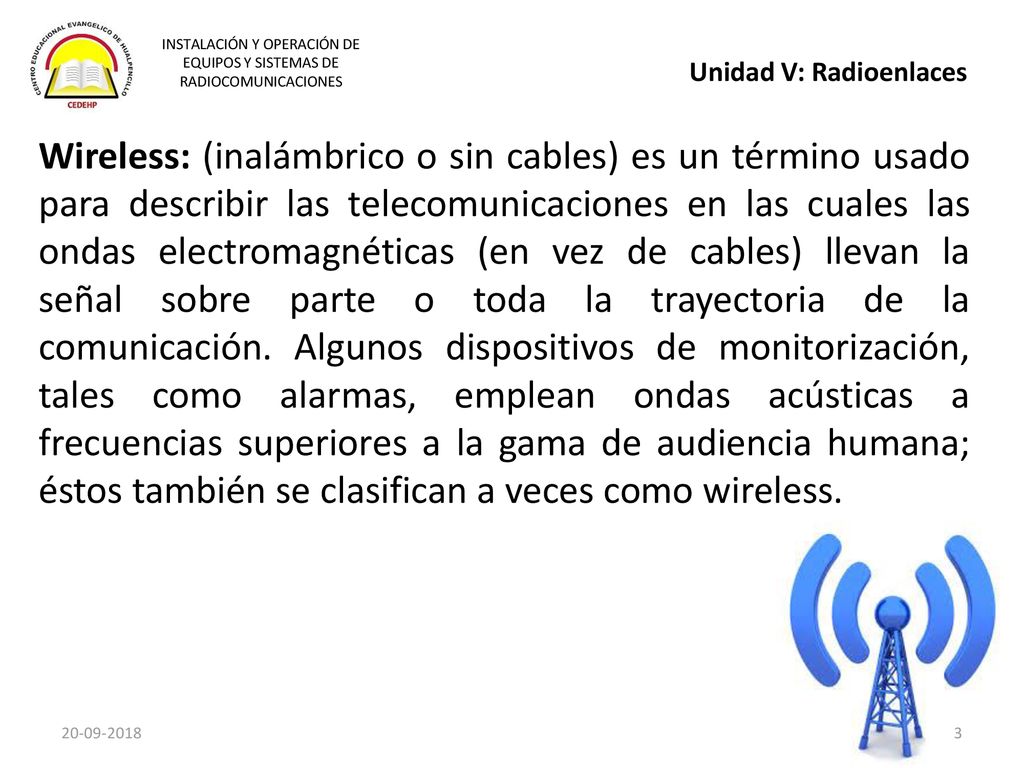

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Wireless: (inalámbrico o sin cables) es un término usado para describir las telecomunicaciones en las cuales las ondas electromagnéticas (en vez de cables) llevan la señal sobre parte o toda la trayectoria de la comunicación. Algunos dispositivos de monitorización, tales como alarmas, emplean ondas acústicas a frecuencias superiores a la gama de audiencia humana; éstos también se clasifican a veces como wireless.

4 INSTALACIÓN Y OPERACIÓN DE
EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces RADIOENLACE Es una conexión entre diferentes equipos de telecomunicaciones usando ondas electromagnéticas. Se conoce como Enlace Estudio Transmisor o por sus siglas inglesas STL, (Studio Transmiter Link).

5 INSTALACIÓN Y OPERACIÓN DE

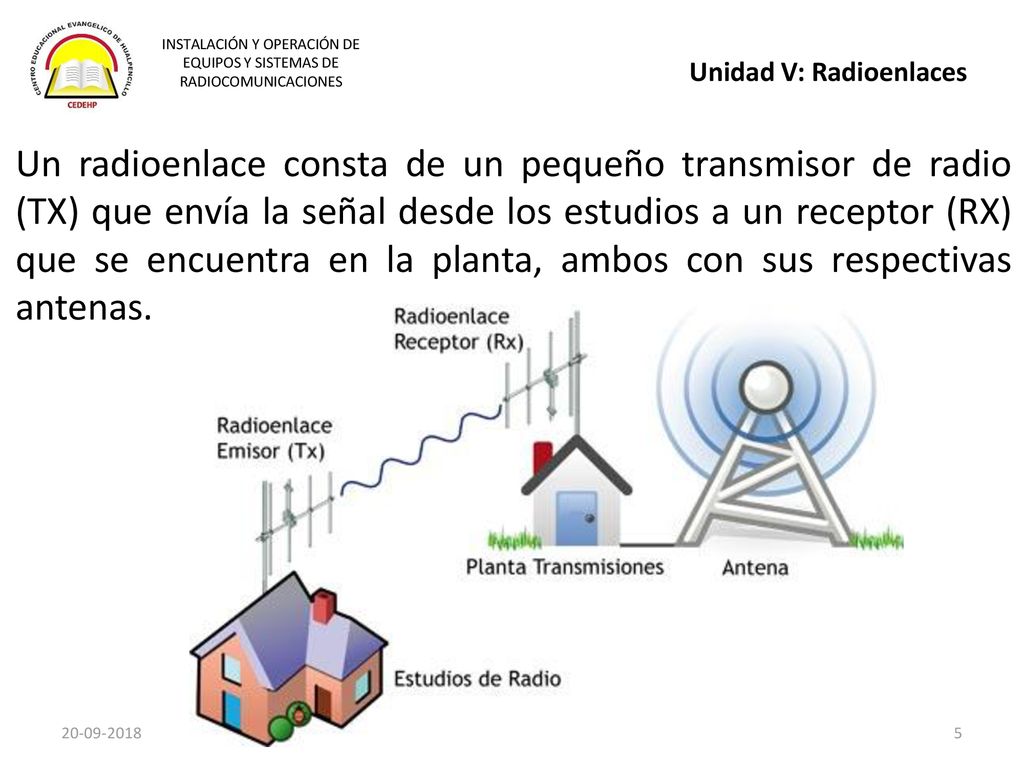

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Un radioenlace consta de un pequeño transmisor de radio (TX) que envía la señal desde los estudios a un receptor (RX) que se encuentra en la planta, ambos con sus respectivas antenas.

6 INSTALACIÓN Y OPERACIÓN DE

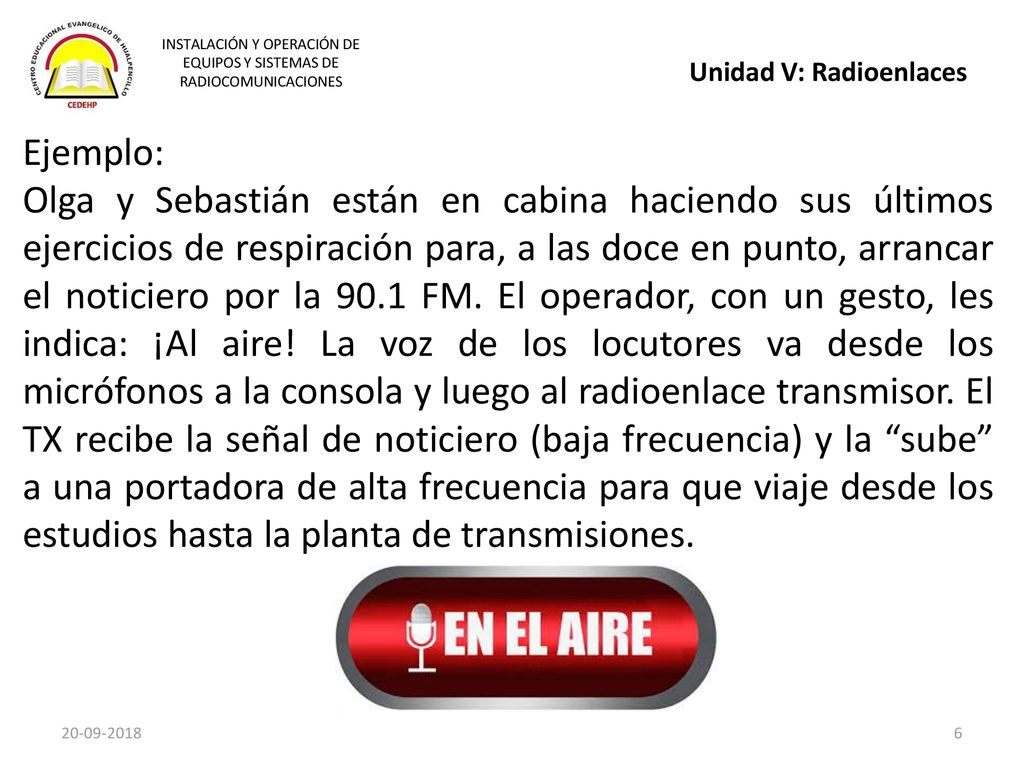

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Ejemplo: Olga y Sebastián están en cabina haciendo sus últimos ejercicios de respiración para, a las doce en punto, arrancar el noticiero por la 90.1 FM. El operador, con un gesto, les indica: ¡Al aire! La voz de los locutores va desde los micrófonos a la consola y luego al radioenlace transmisor. El TX recibe la señal de noticiero (baja frecuencia) y la “sube” a una portadora de alta frecuencia para que viaje desde los estudios hasta la planta de transmisiones.

7 INSTALACIÓN Y OPERACIÓN DE

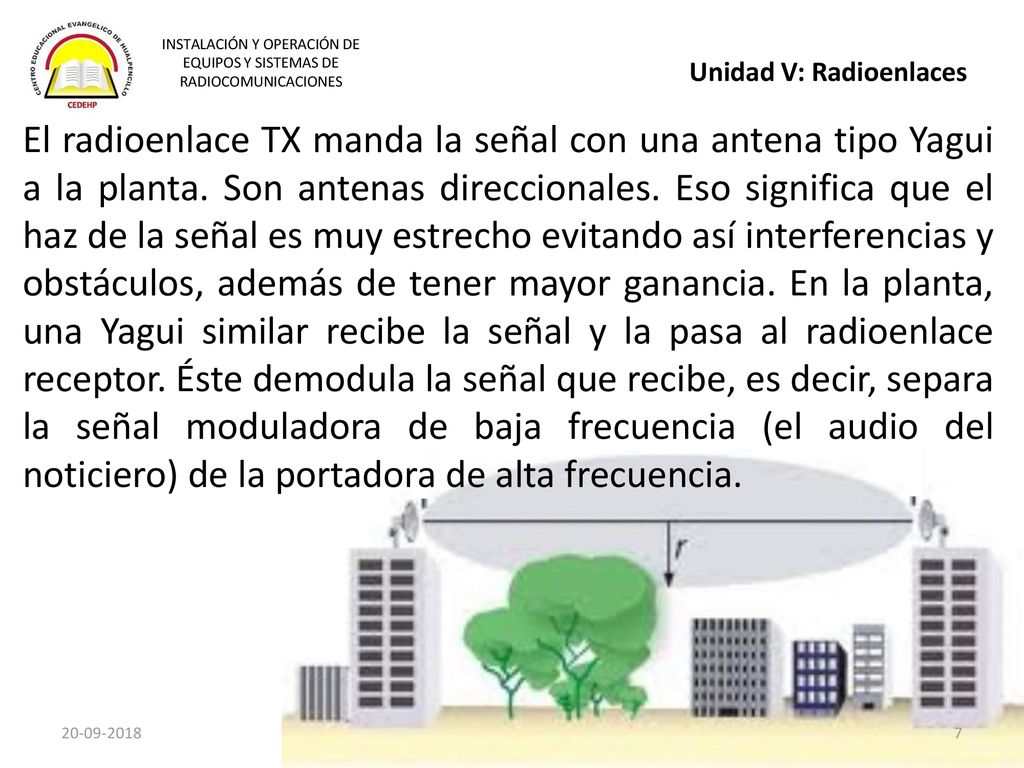

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces El radioenlace TX manda la señal con una antena tipo Yagui a la planta. Son antenas direccionales. Eso significa que el haz de la señal es muy estrecho evitando así interferencias y obstáculos, además de tener mayor ganancia. En la planta, una Yagui similar recibe la señal y la pasa al radioenlace receptor. Éste demodula la señal que recibe, es decir, separa la señal moduladora de baja frecuencia (el audio del noticiero) de la portadora de alta frecuencia.

8 INSTALACIÓN Y OPERACIÓN DE

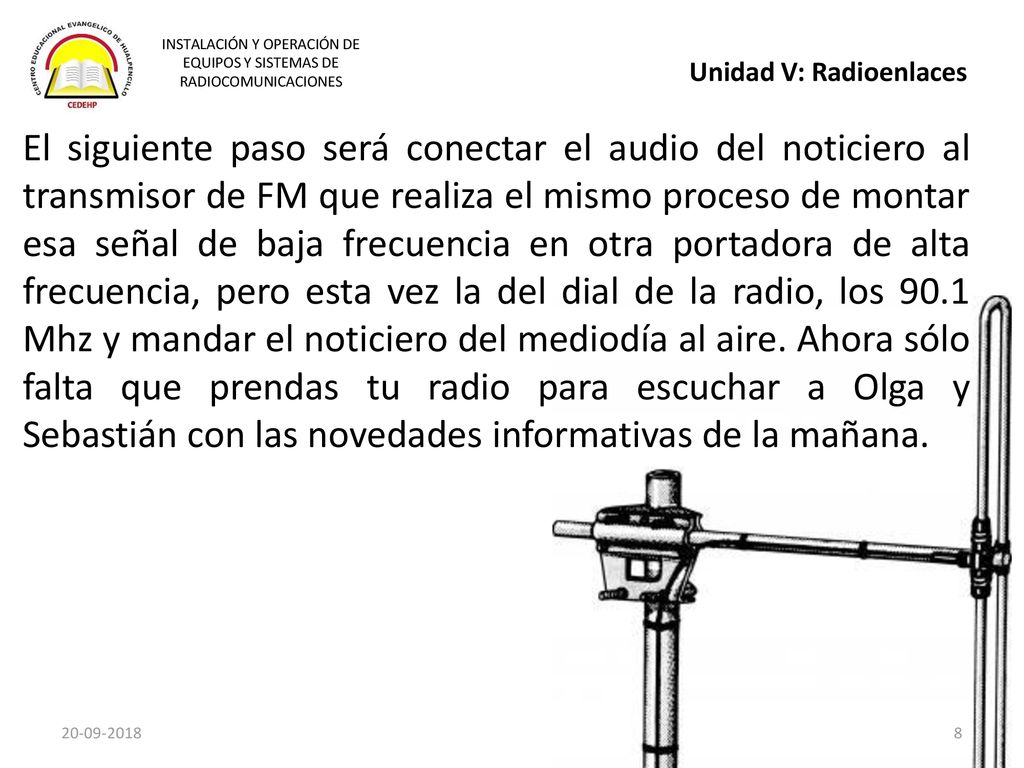

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces El siguiente paso será conectar el audio del noticiero al transmisor de FM que realiza el mismo proceso de montar esa señal de baja frecuencia en otra portadora de alta frecuencia, pero esta vez la del dial de la radio, los 90.1 Mhz y mandar el noticiero del mediodía al aire. Ahora sólo falta que prendas tu radio para escuchar a Olga y Sebastián con las novedades informativas de la mañana.

9 INSTALACIÓN Y OPERACIÓN DE

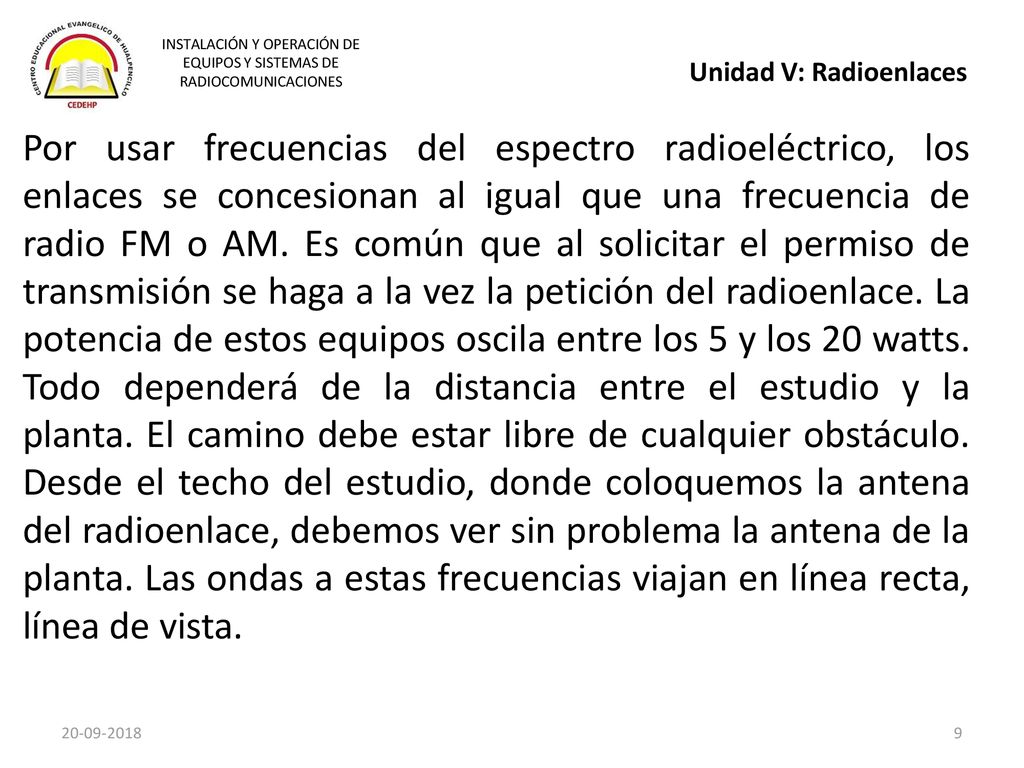

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Por usar frecuencias del espectro radioeléctrico, los enlaces se concesionan al igual que una frecuencia de radio FM o AM. Es común que al solicitar el permiso de transmisión se haga a la vez la petición del radioenlace. La potencia de estos equipos oscila entre los 5 y los 20 watts. Todo dependerá de la distancia entre el estudio y la planta. El camino debe estar libre de cualquier obstáculo. Desde el techo del estudio, donde coloquemos la antena del radioenlace, debemos ver sin problema la antena de la planta. Las ondas a estas frecuencias viajan en línea recta, línea de vista.

10 INSTALACIÓN Y OPERACIÓN DE

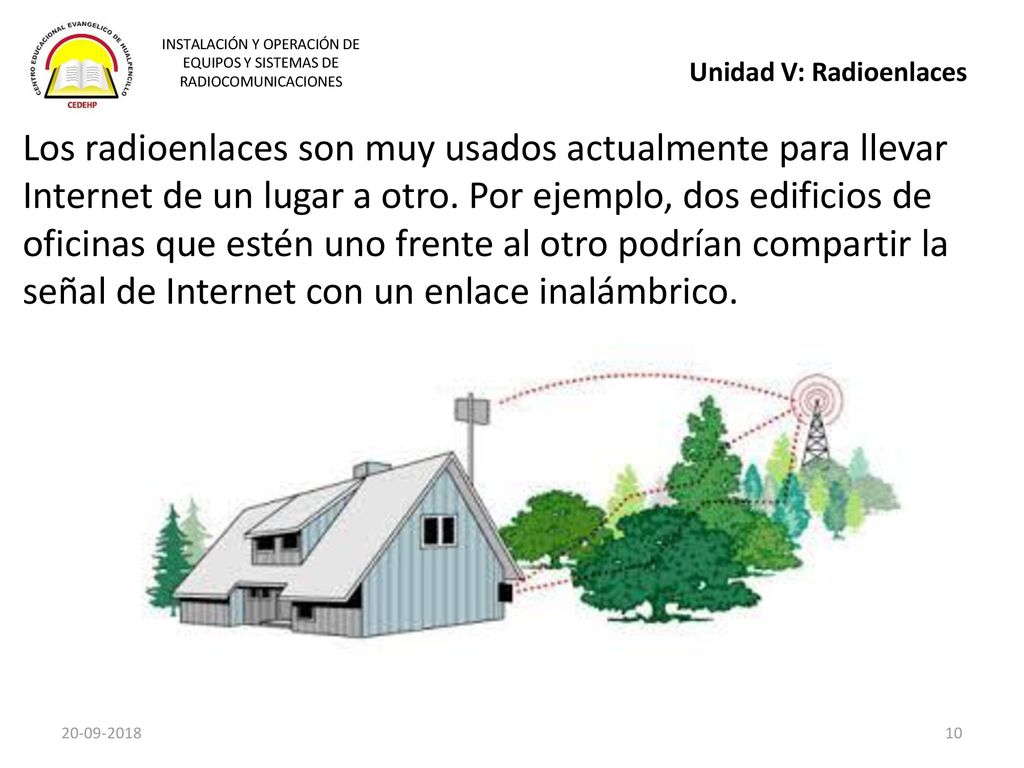

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Los radioenlaces son muy usados actualmente para llevar Internet de un lugar a otro. Por ejemplo, dos edificios de oficinas que estén uno frente al otro podrían compartir la señal de Internet con un enlace inalámbrico.

11 INSTALACIÓN Y OPERACIÓN DE
EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces RADIOCOMUNICACIONES GRACIAS
