Fuel cell system for DG and Power Quality applications

Presentación del tema: "Fuel cell system for DG and Power Quality applications"— Transcripción de la presentación:

1 Fuel cell system for DG and Power Quality applications
ENDESA EPRI ETSII-UPM 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

2 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

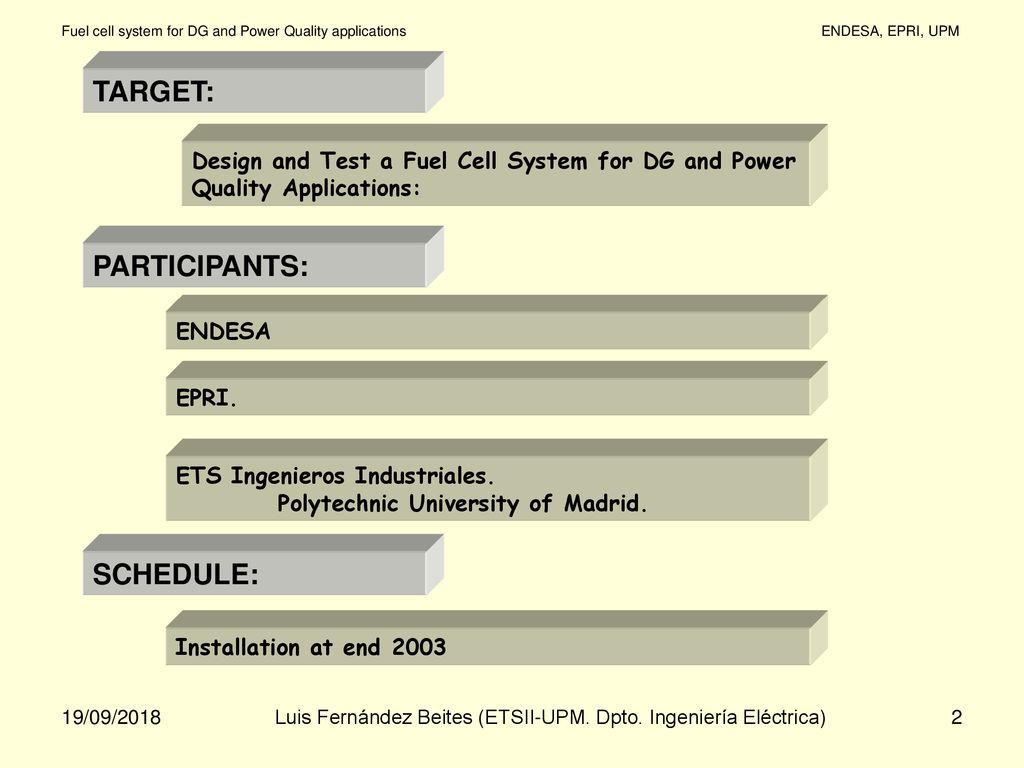

TARGET: Design and Test a Fuel Cell System for DG and Power Quality Applications: PARTICIPANTS: ENDESA EPRI. ETS Ingenieros Industriales. Polytechnic University of Madrid. SCHEDULE: Installation at end 2003 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

3 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

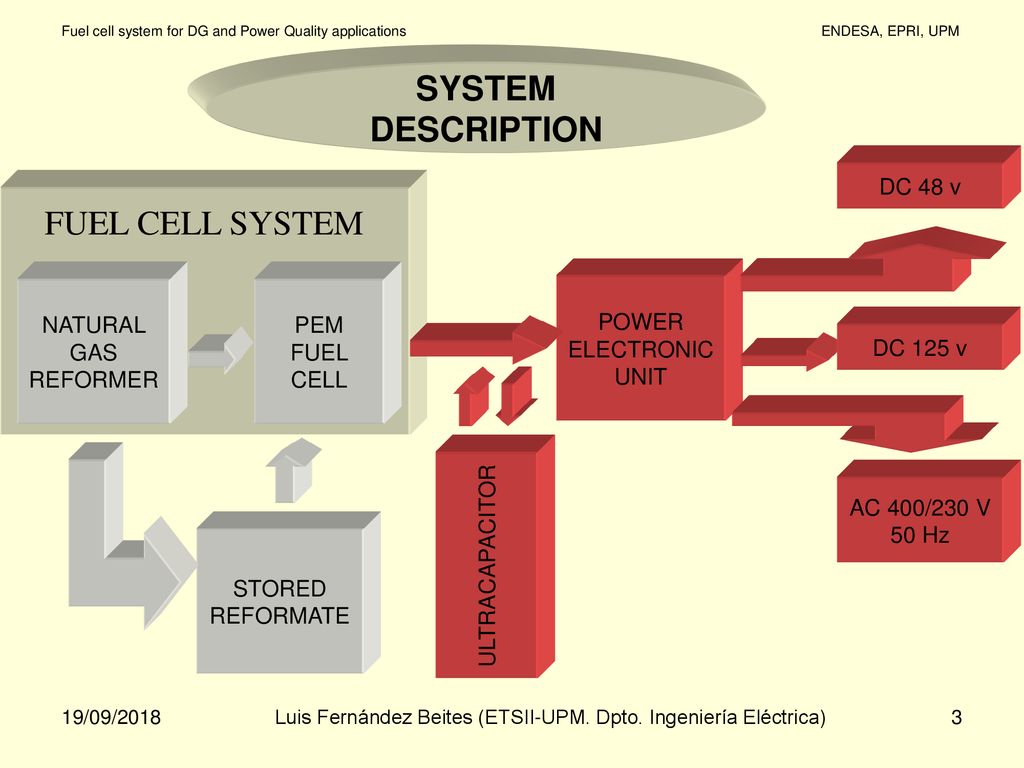

SYSTEM DESCRIPTION DC 48 v FUEL CELL SYSTEM NATURAL GAS REFORMER PEM FUEL CELL POWER ELECTRONIC UNIT DC 125 v ULTRACAPACITOR AC 400/230 V 50 Hz STORED REFORMATE 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

4 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)
System functionality Selection of DC or AC output DC Output to feed DC loads. DC Output to feed DC bars of actual battery UPS systems Normal AC Output PQ AC Output ULTRACAPACITOR Capability of black start BOTTLED H2 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

5 Normal AC functionality

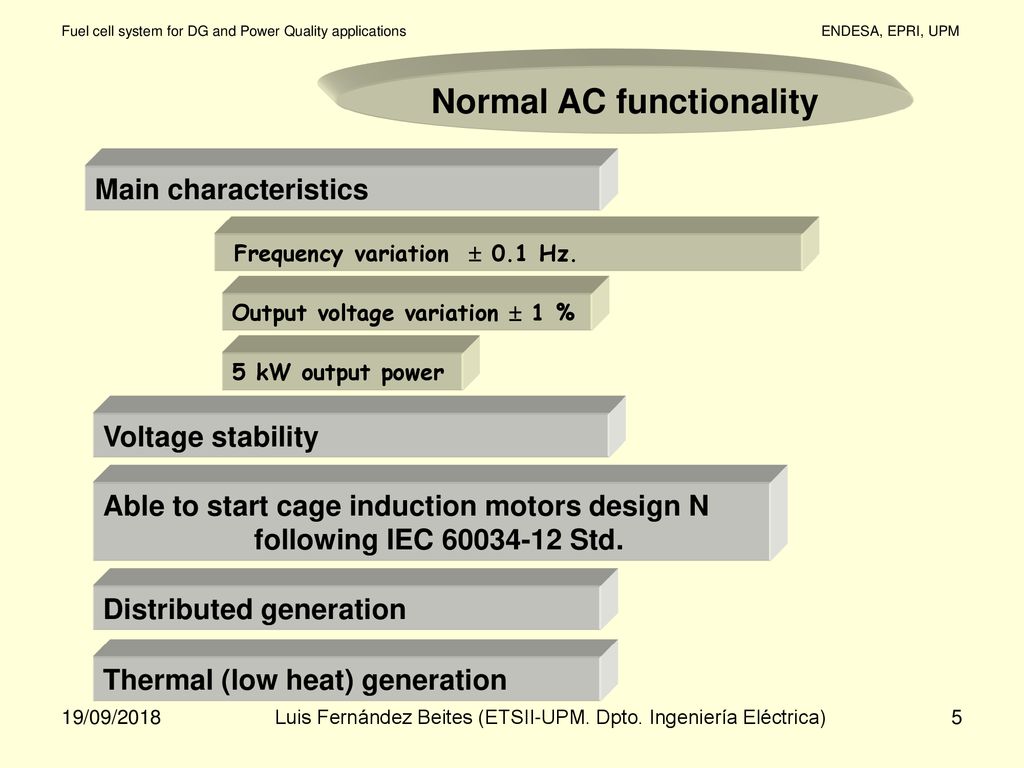

Main characteristics Frequency variation  0.1 Hz. Output voltage variation  1 % 5 kW output power Voltage stability Able to start cage induction motors design N following IEC Std. Distributed generation Thermal (low heat) generation 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

6 Power Quality Functionality

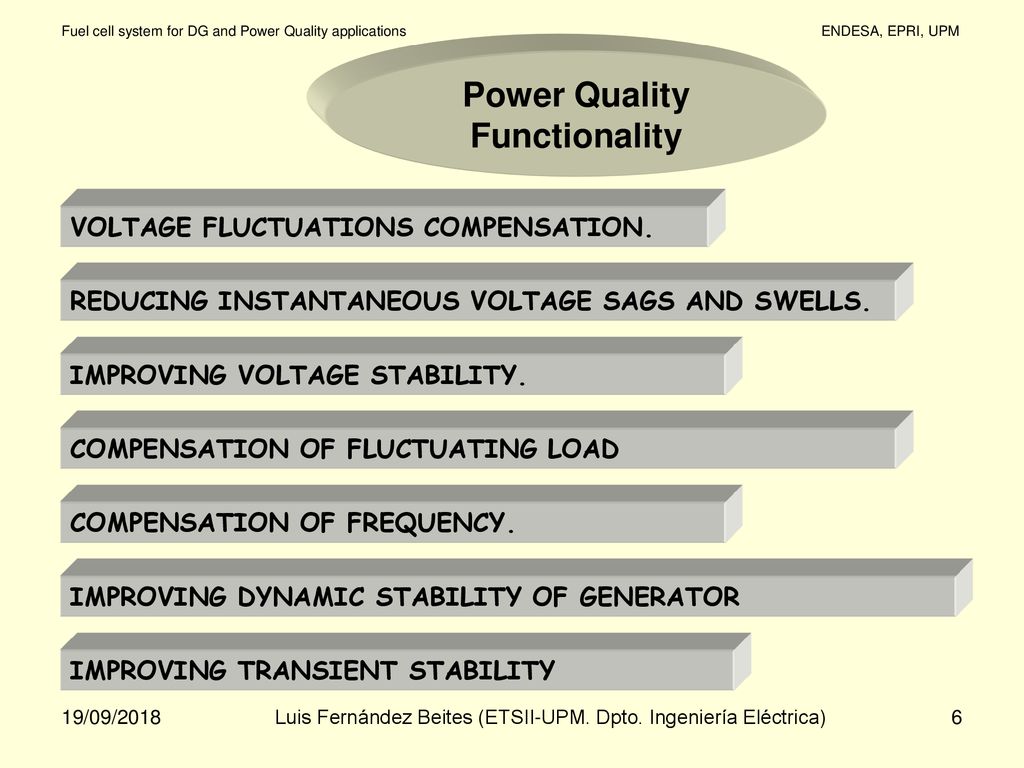

VOLTAGE FLUCTUATIONS COMPENSATION. REDUCING INSTANTANEOUS VOLTAGE SAGS AND SWELLS. IMPROVING VOLTAGE STABILITY. COMPENSATION OF FLUCTUATING LOAD COMPENSATION OF FREQUENCY. IMPROVING DYNAMIC STABILITY OF GENERATOR IMPROVING TRANSIENT STABILITY 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

7 Power Quality Functionality

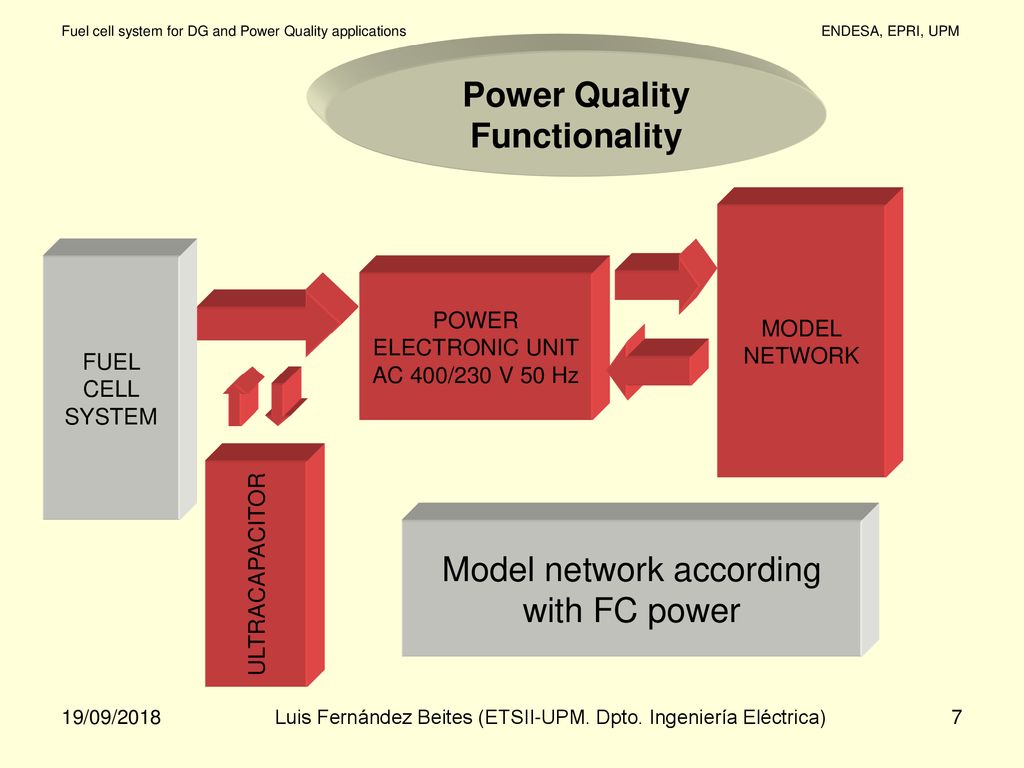

MODEL NETWORK FUEL CELL SYSTEM POWER ELECTRONIC UNIT AC 400/230 V 50 Hz ULTRACAPACITOR Model network according with FC power 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

8 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

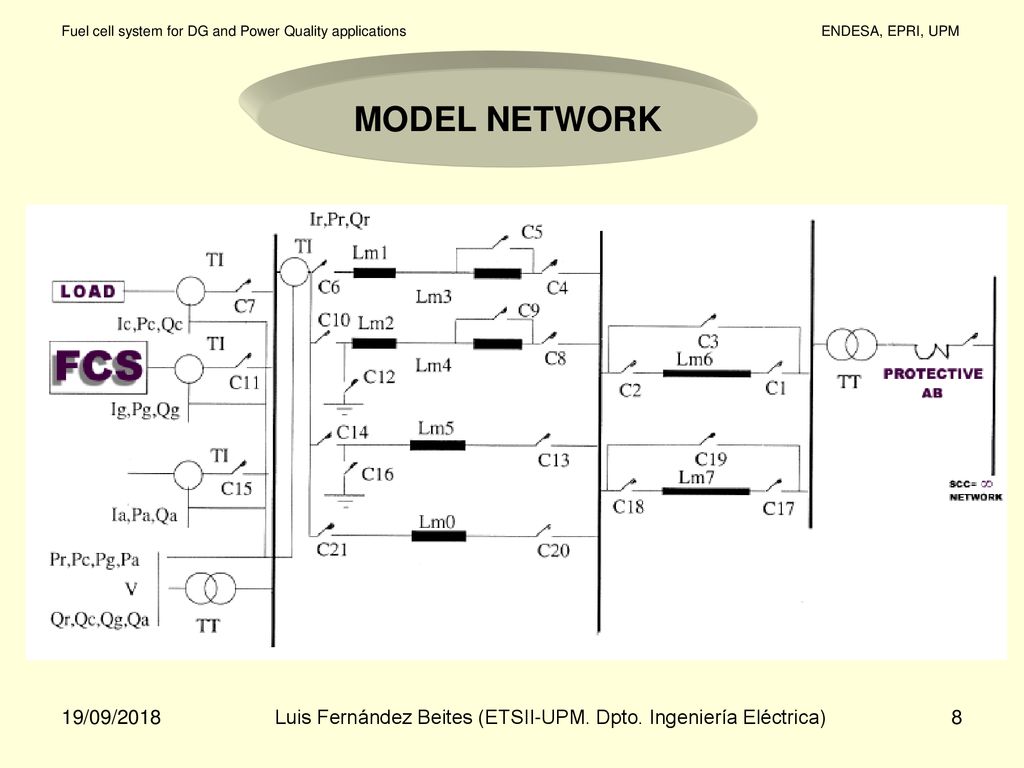

MODEL NETWORK 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

9 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)

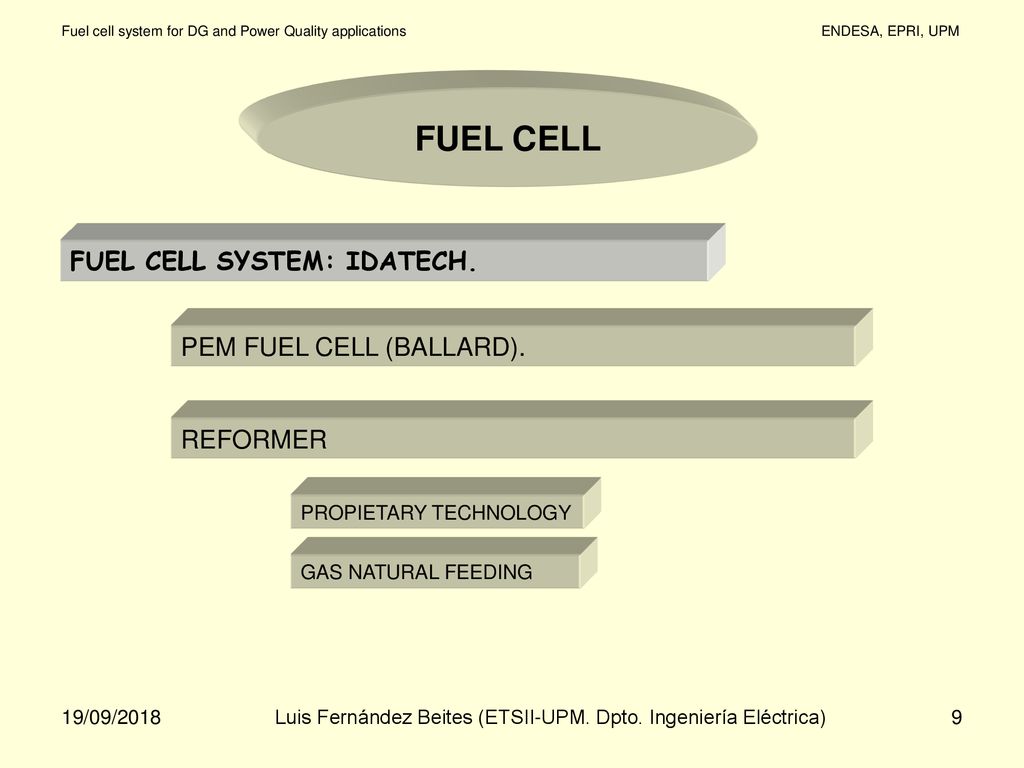

FUEL CELL FUEL CELL SYSTEM: IDATECH. PEM FUEL CELL (BALLARD). REFORMER PROPIETARY TECHNOLOGY GAS NATURAL FEEDING 19/09/2018 Luis Fernández Beites (ETSII-UPM. Dpto. Ingeniería Eléctrica)
