CONFIGURACIÓN DEL BIOS

Presentación del tema: "CONFIGURACIÓN DEL BIOS"— Transcripción de la presentación:

1 CONFIGURACIÓN DEL BIOS

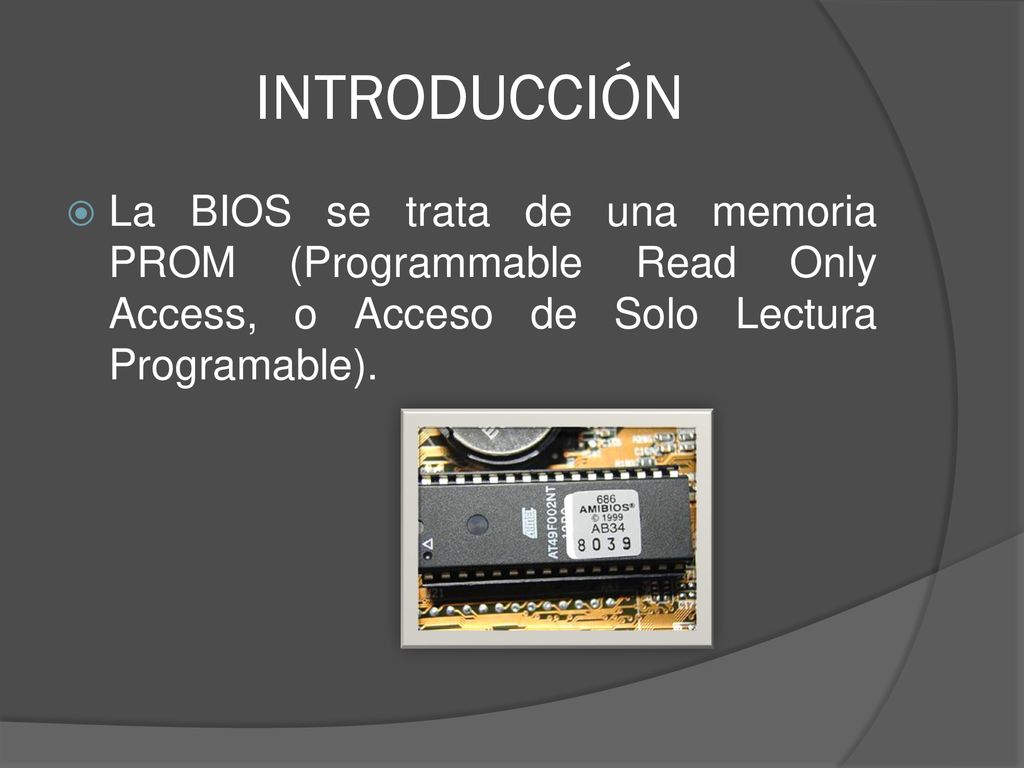

2 INTRODUCCIÓN La BIOS se trata de una memoria PROM (Programmable Read Only Access, o Acceso de Solo Lectura Programable).

3 TIPOS DE BIOS

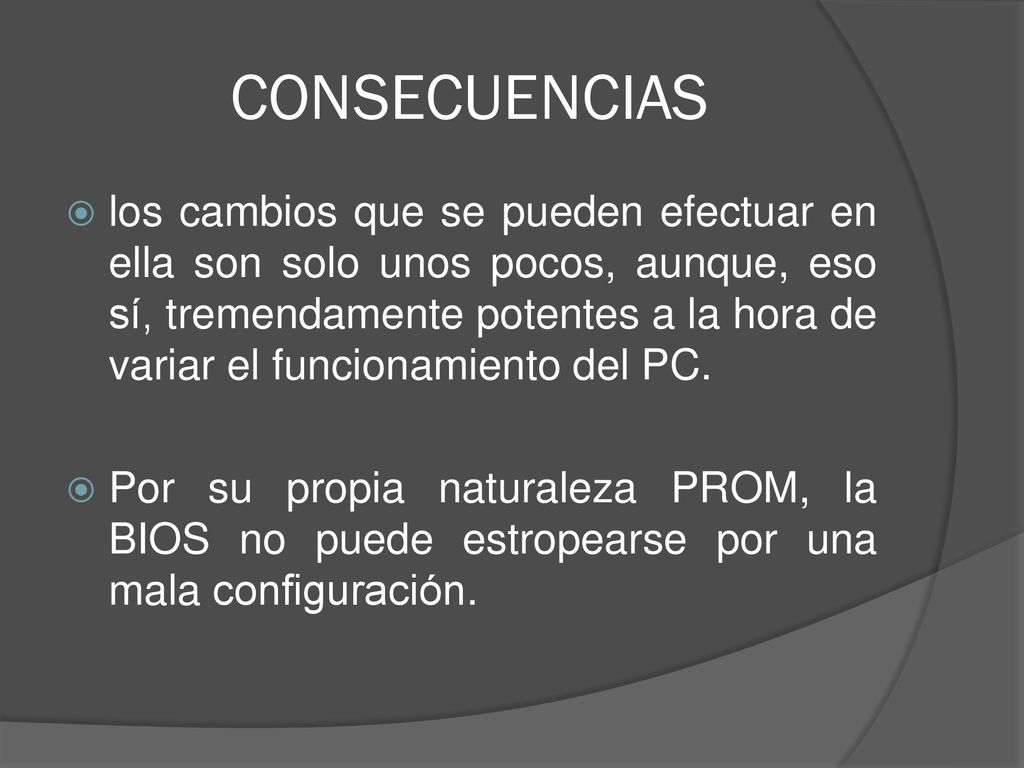

4 CONSECUENCIAS los cambios que se pueden efectuar en ella son solo unos pocos, aunque, eso sí, tremendamente potentes a la hora de variar el funcionamiento del PC. Por su propia naturaleza PROM, la BIOS no puede estropearse por una mala configuración.

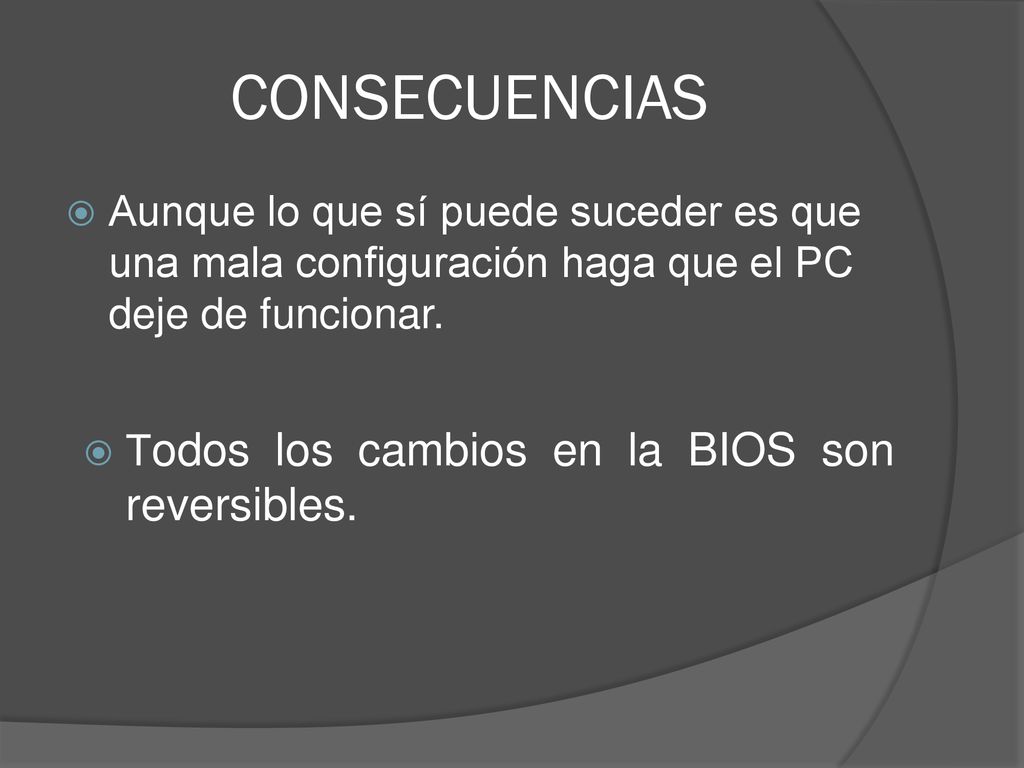

5 CONSECUENCIAS Aunque lo que sí puede suceder es que una mala configuración haga que el PC deje de funcionar. Todos los cambios en la BIOS son reversibles.

6 ¿QUÉ ES LA BIOS? BIOS significa Basic Input/oputput System, o lo que es lo mismo, Sistema Básico de Entrada y Salida.

7 RECOMENDACIONES Antes de efectuar ningún cambio en la BIOS de nuestro PC, escribamos en un papel cuáles eran los valores originales de la entrada que vamos a alterar. ¿PARA QUÉ? Si un cambio efectuado en ella resulta negativo para nuestro PC, podamos volver a dejarlo como al principio.

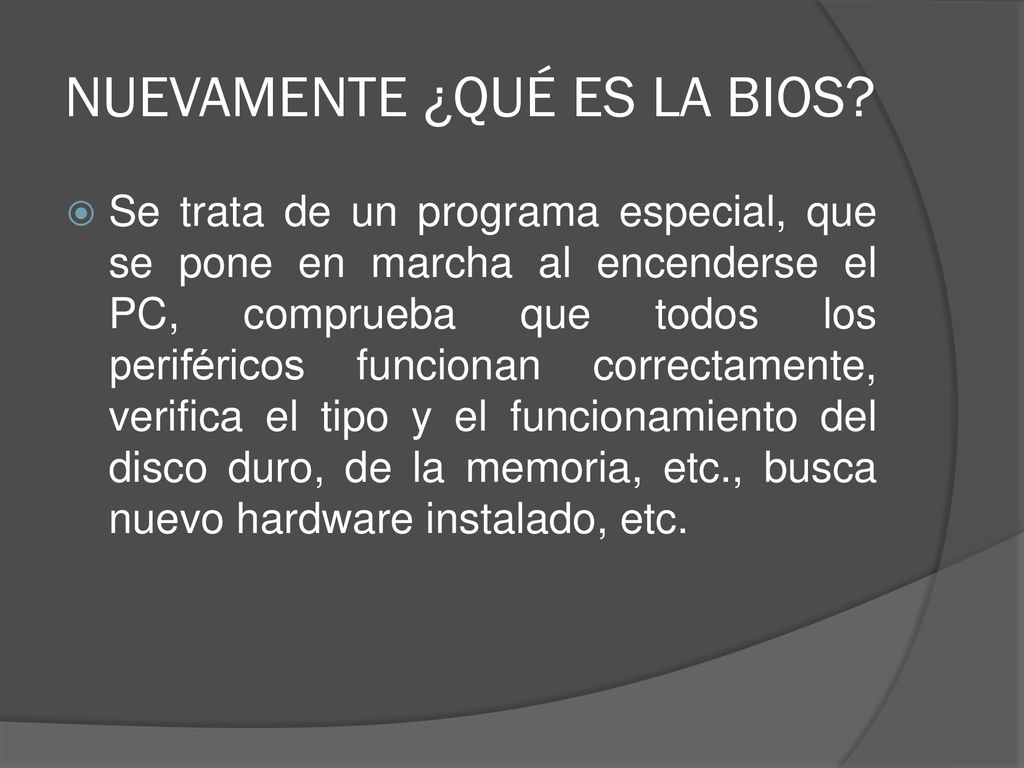

8 NUEVAMENTE ¿QUÉ ES LA BIOS?
Se trata de un programa especial, que se pone en marcha al encenderse el PC, comprueba que todos los periféricos funcionan correctamente, verifica el tipo y el funcionamiento del disco duro, de la memoria, etc., busca nuevo hardware instalado, etc.

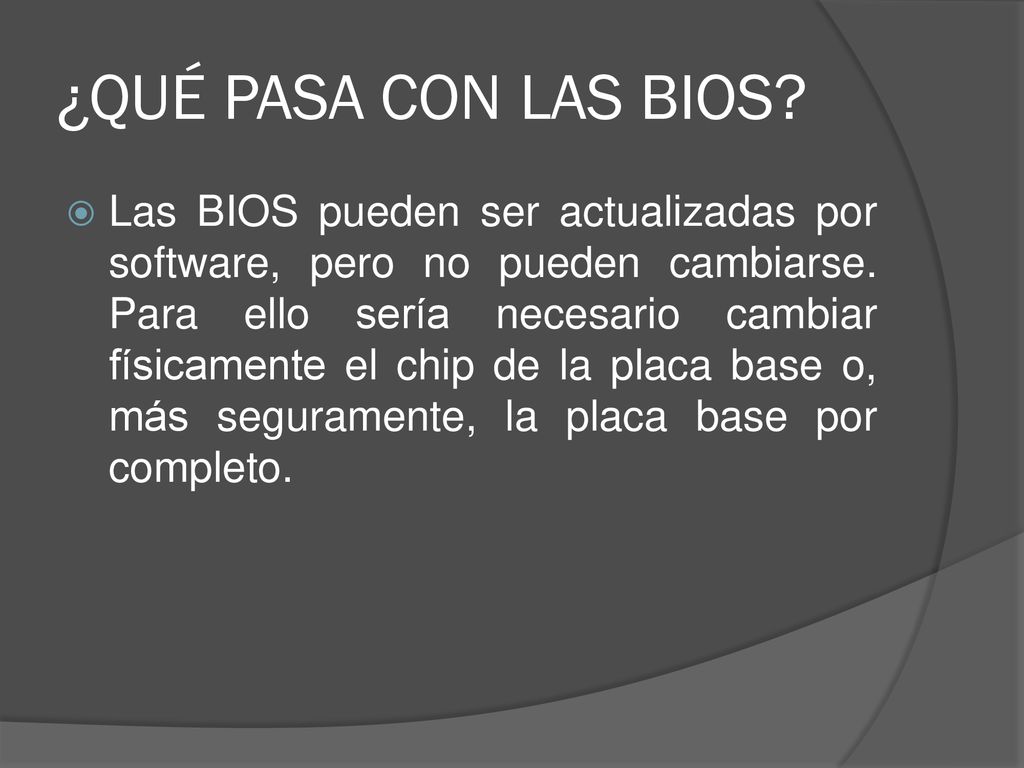

9 ¿QUÉ PASA CON LAS BIOS? Las BIOS pueden ser actualizadas por software, pero no pueden cambiarse. Para ello sería necesario cambiar físicamente el chip de la placa base o, más seguramente, la placa base por completo.

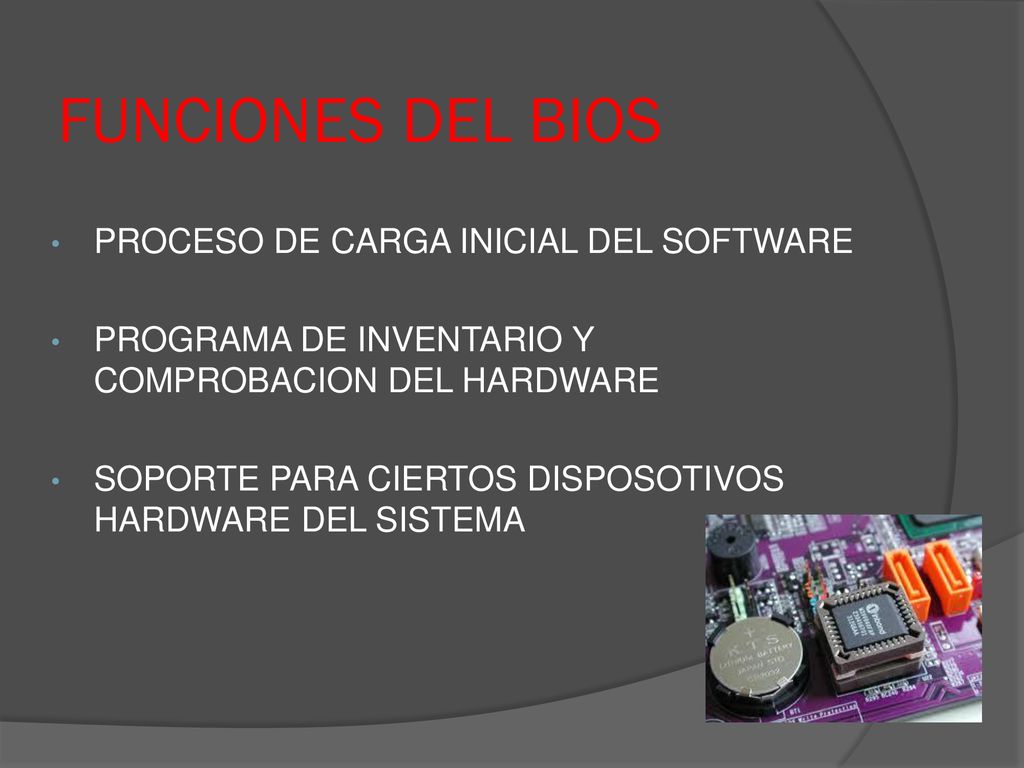

10 FUNCIONES DEL BIOS PROCESO DE CARGA INICIAL DEL SOFTWARE
PROGRAMA DE INVENTARIO Y COMPROBACION DEL HARDWARE SOPORTE PARA CIERTOS DISPOSOTIVOS HARDWARE DEL SISTEMA

11 CARACTERÍSTICAS No debe borrarse al apagar el ordenador.
La BIOS no esta preparada para ser manejada de forma manual por completo. El menú de memoria nos permite cambiar el timing mode Auto o manual. Timing Mode Auto o Manual MemClock index calue (Mhz) 100Mhz, 133Mhz, 166Mhz, 200Mhz, 216Mhz, 233Mhz, 250Mhz Cas Latency 2, 2.5, 3

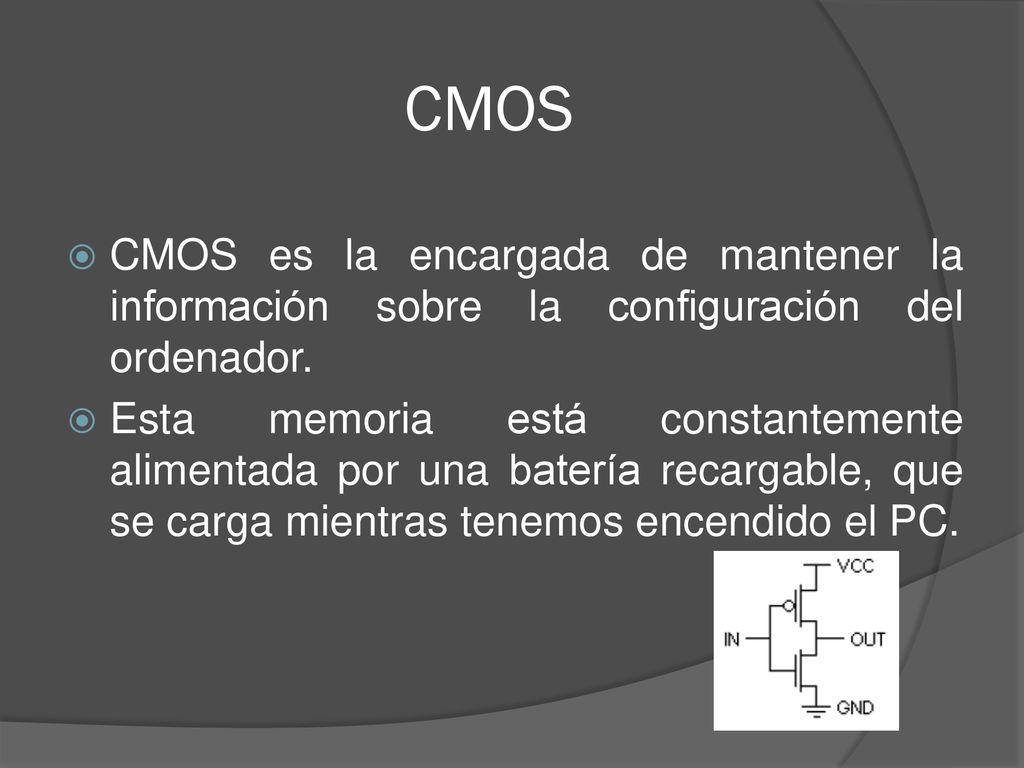

12 CMOS CMOS es la encargada de mantener la información sobre la configuración del ordenador. Esta memoria está constantemente alimentada por una batería recargable, que se carga mientras tenemos encendido el PC.

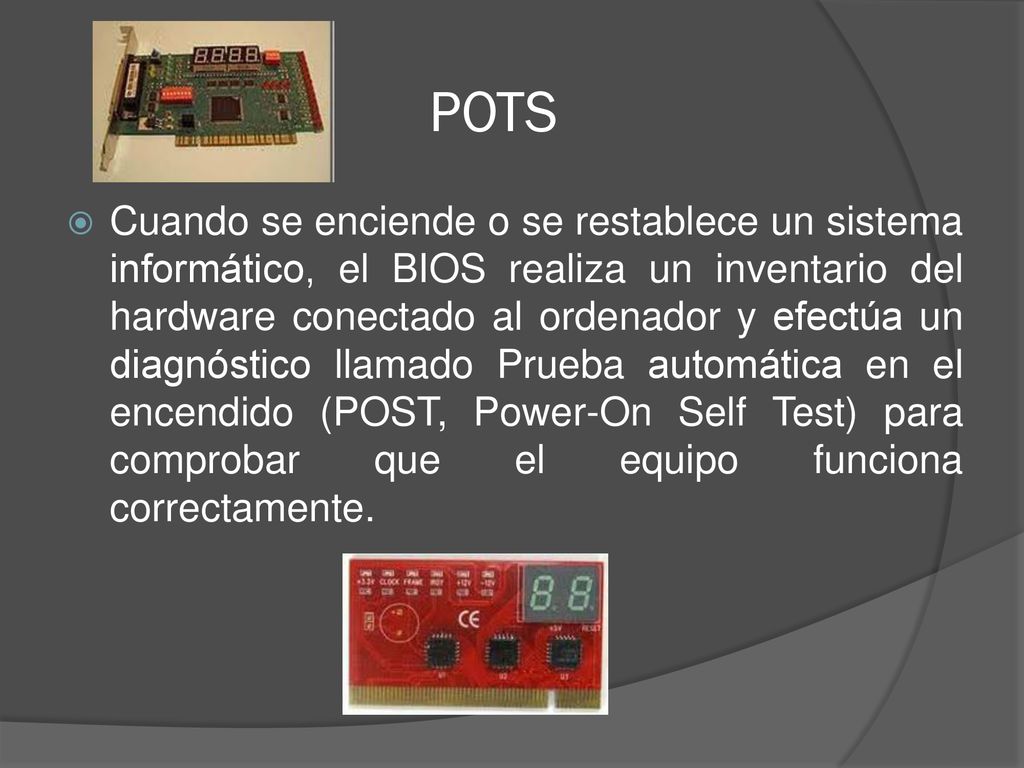

13 POTS Cuando se enciende o se restablece un sistema informático, el BIOS realiza un inventario del hardware conectado al ordenador y efectúa un diagnóstico llamado Prueba automática en el encendido (POST, Power-On Self Test) para comprobar que el equipo funciona correctamente.

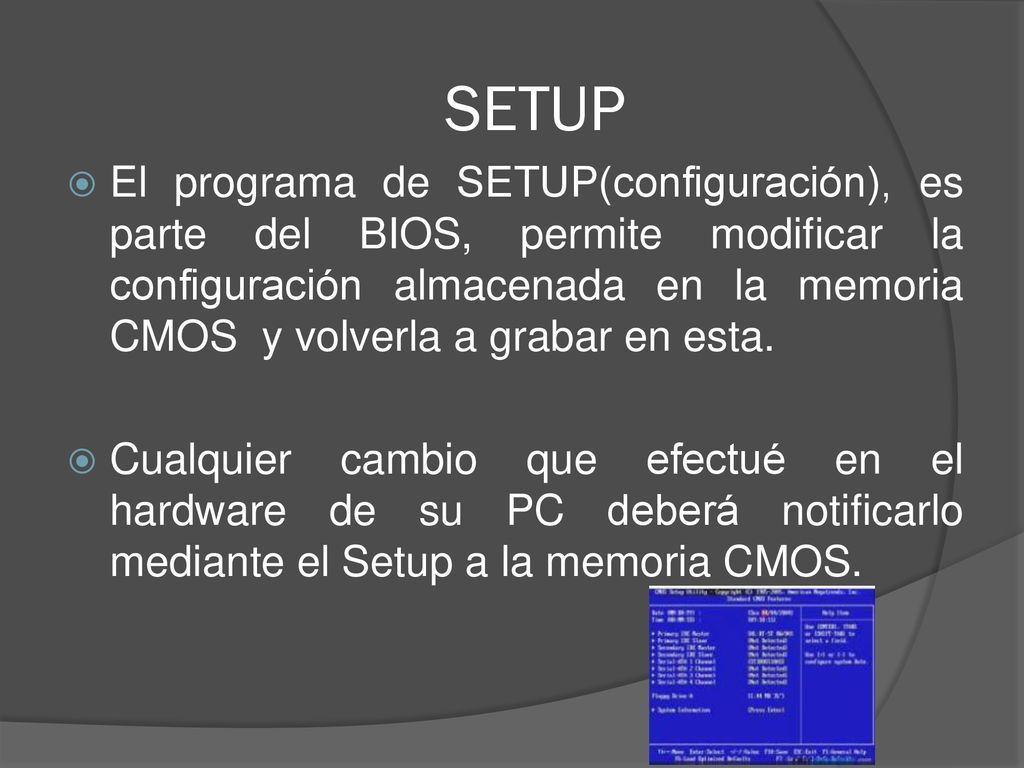

14 SETUP El programa de SETUP(configuración), es parte del BIOS, permite modificar la configuración almacenada en la memoria CMOS y volverla a grabar en esta. Cualquier cambio que efectué en el hardware de su PC deberá notificarlo mediante el Setup a la memoria CMOS.

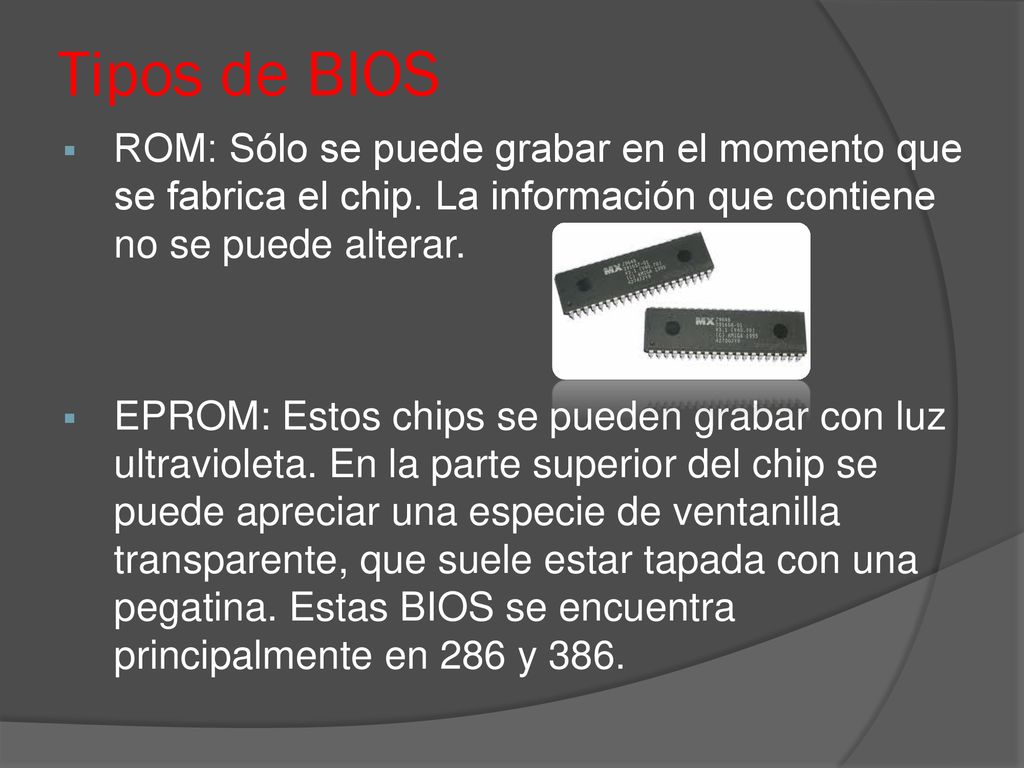

15 Tipos de BIOS ROM: Sólo se puede grabar en el momento que se fabrica el chip. La información que contiene no se puede alterar. EPROM: Estos chips se pueden grabar con luz ultravioleta. En la parte superior del chip se puede apreciar una especie de ventanilla transparente, que suele estar tapada con una pegatina. Estas BIOS se encuentra principalmente en 286 y 386.

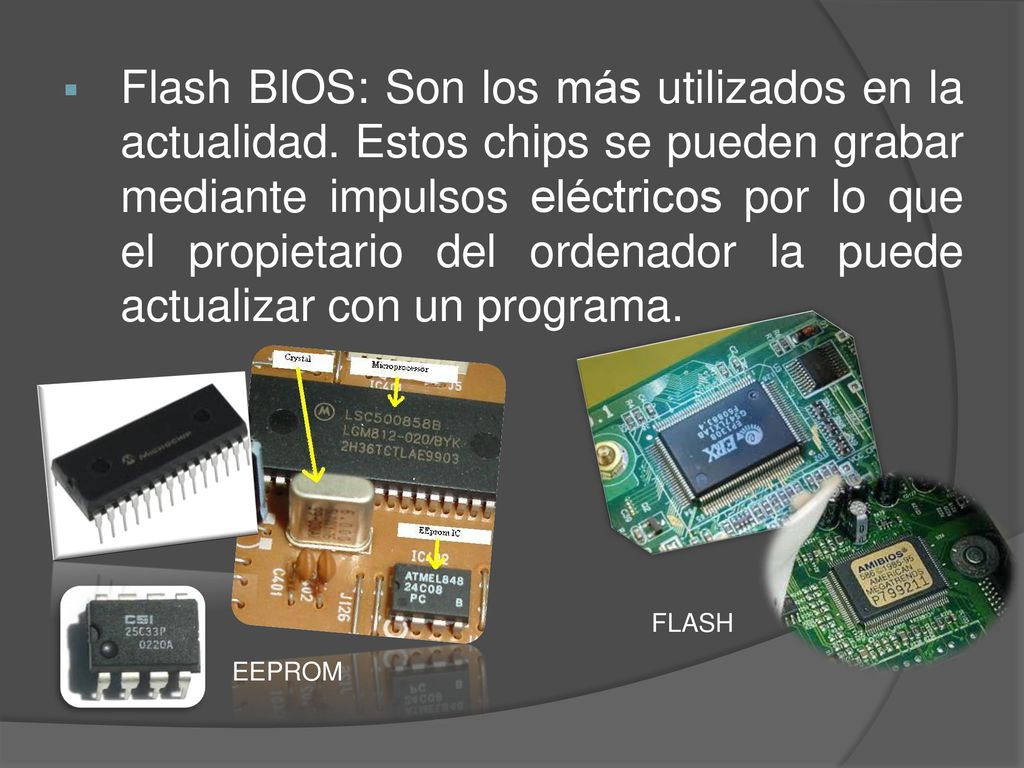

16 Flash BIOS: Son los más utilizados en la actualidad
Flash BIOS: Son los más utilizados en la actualidad. Estos chips se pueden grabar mediante impulsos eléctricos por lo que el propietario del ordenador la puede actualizar con un programa. FLASH EEPROM

17 CONFIGURACIÓN DE LA BIOS
1. Configuración básica de parámetros - Standard CMOS Setup.   2. Opciones de BIOS - BIOS Features, Advanced Setup. 3. Configuración avanzada y chipset - Chipset Features.   4. Password, periféricos, discos duros, etc.   5. Otras utilidades.

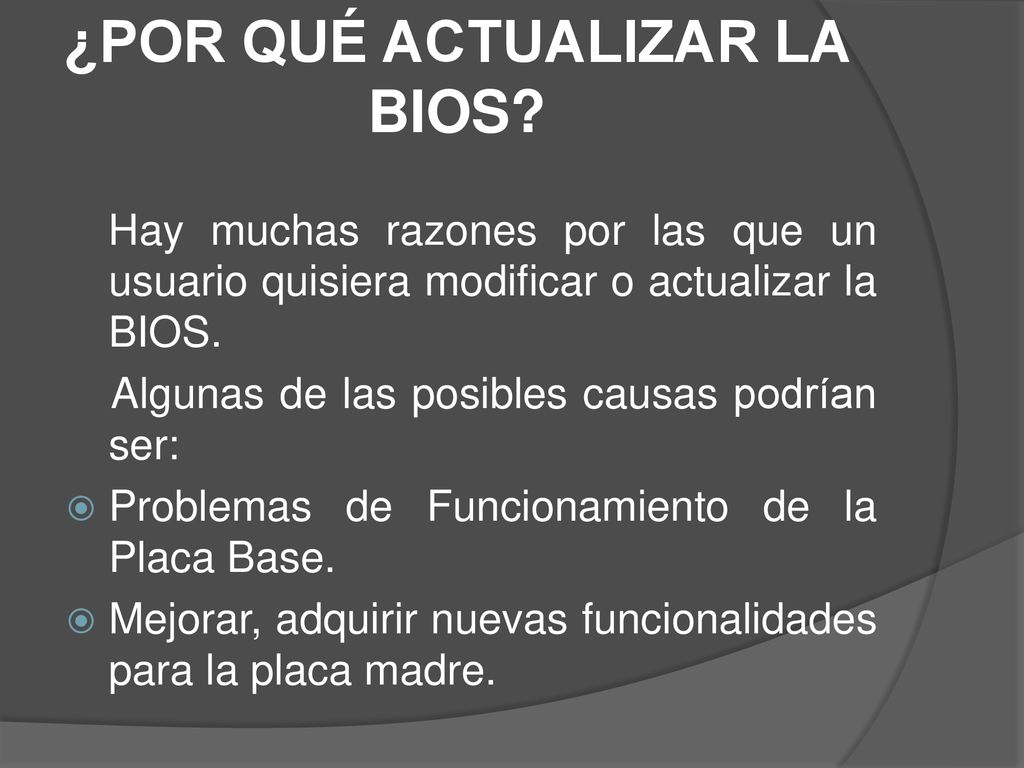

18 ¿POR QUÉ ACTUALIZAR LA BIOS?
Hay muchas razones por las que un usuario quisiera modificar o actualizar la BIOS. Algunas de las posibles causas podrían ser: Problemas de Funcionamiento de la Placa Base. Mejorar, adquirir nuevas funcionalidades para la placa madre.

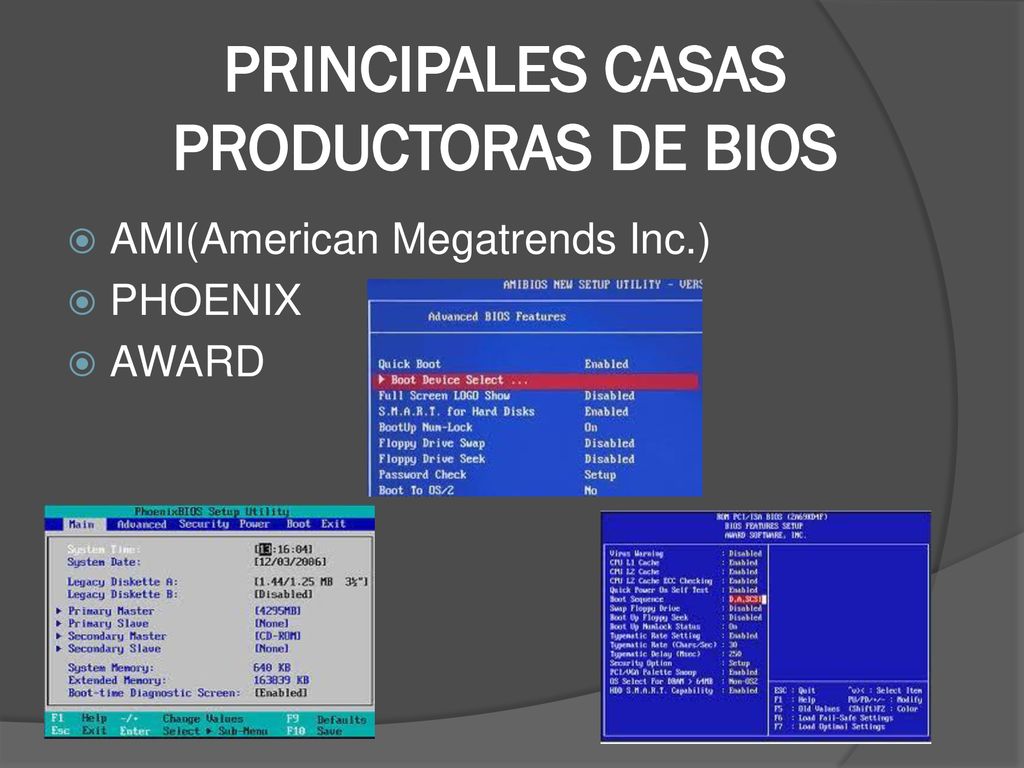

19 PRINCIPALES CASAS PRODUCTORAS DE BIOS
AMI(American Megatrends Inc.) PHOENIX AWARD

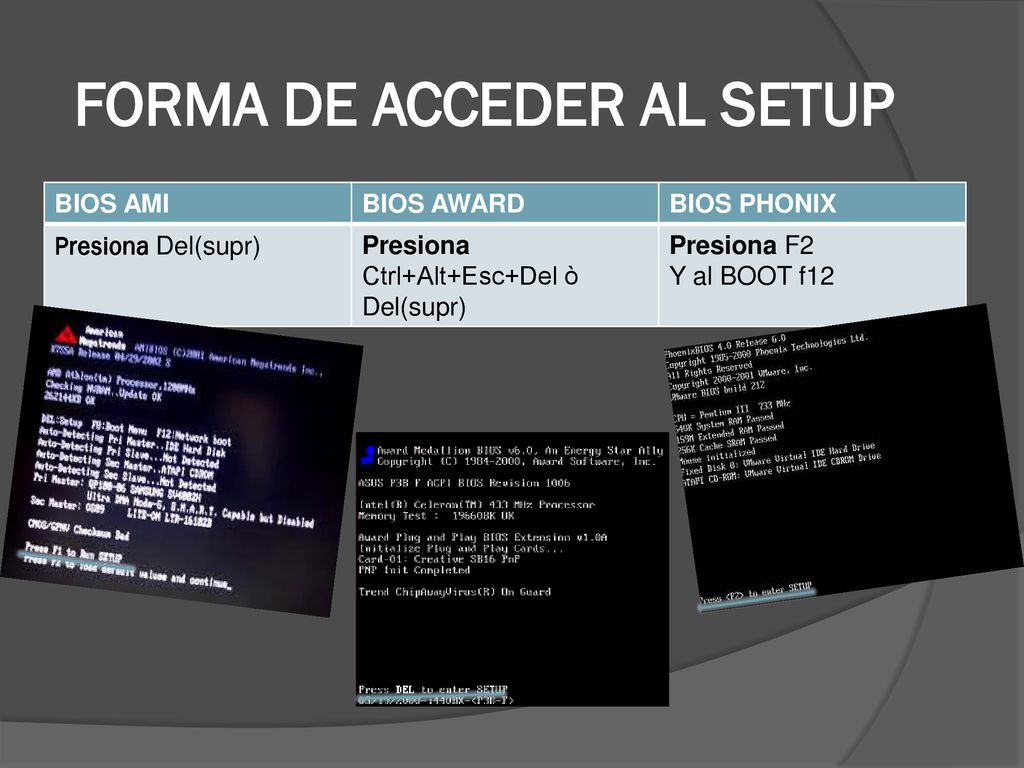

20 FORMA DE ACCEDER AL SETUP
BIOS AMI BIOS AWARD BIOS PHONIX Presiona Del(supr) Presiona Ctrl+Alt+Esc+Del ò Del(supr) Presiona F2 Y al BOOT f12

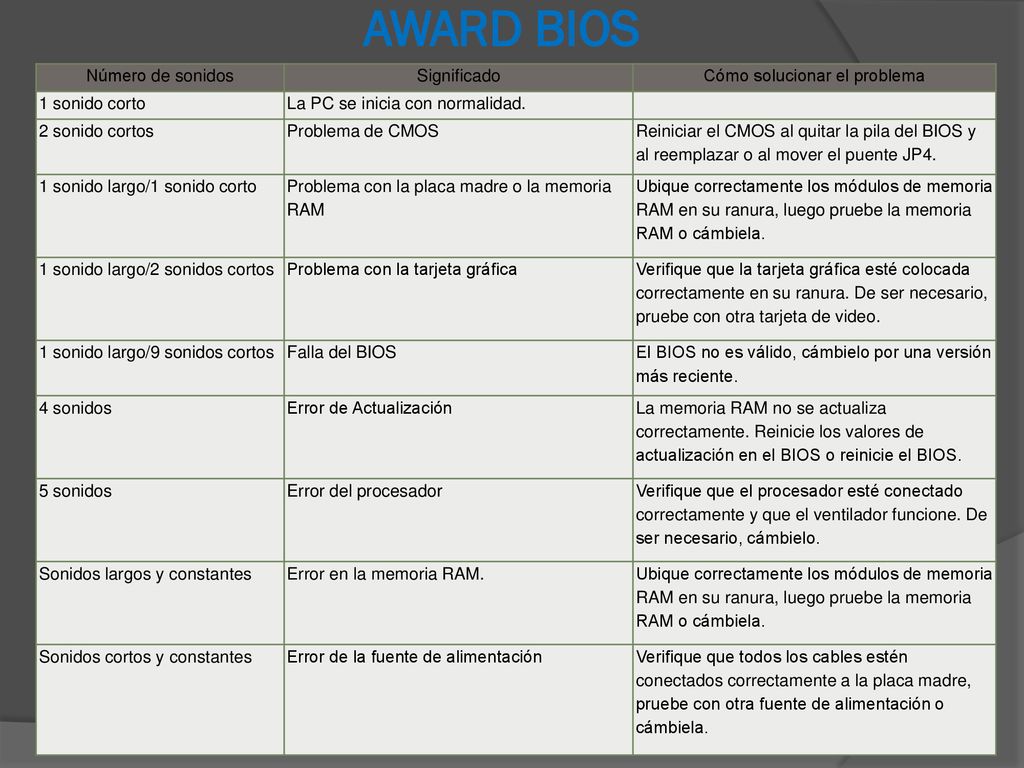

21 Cómo solucionar el problema
AWARD BIOS Número de sonidos Significado Cómo solucionar el problema 1 sonido corto La PC se inicia con normalidad. 2 sonido cortos Problema de CMOS Reiniciar el CMOS al quitar la pila del BIOS y al reemplazar o al mover el puente JP4. 1 sonido largo/1 sonido corto Problema con la placa madre o la memoria RAM Ubique correctamente los módulos de memoria RAM en su ranura, luego pruebe la memoria RAM o cámbiela. 1 sonido largo/2 sonidos cortos Problema con la tarjeta gráfica Verifique que la tarjeta gráfica esté colocada correctamente en su ranura. De ser necesario, pruebe con otra tarjeta de video. 1 sonido largo/9 sonidos cortos Falla del BIOS El BIOS no es válido, cámbielo por una versión más reciente. 4 sonidos Error de Actualización La memoria RAM no se actualiza correctamente. Reinicie los valores de actualización en el BIOS o reinicie el BIOS. 5 sonidos Error del procesador Verifique que el procesador esté conectado correctamente y que el ventilador funcione. De ser necesario, cámbielo. Sonidos largos y constantes Error en la memoria RAM. Sonidos cortos y constantes Error de la fuente de alimentación Verifique que todos los cables estén conectados correctamente a la placa madre, pruebe con otra fuente de alimentación o cámbiela.

22 Cómo solucionar el problema

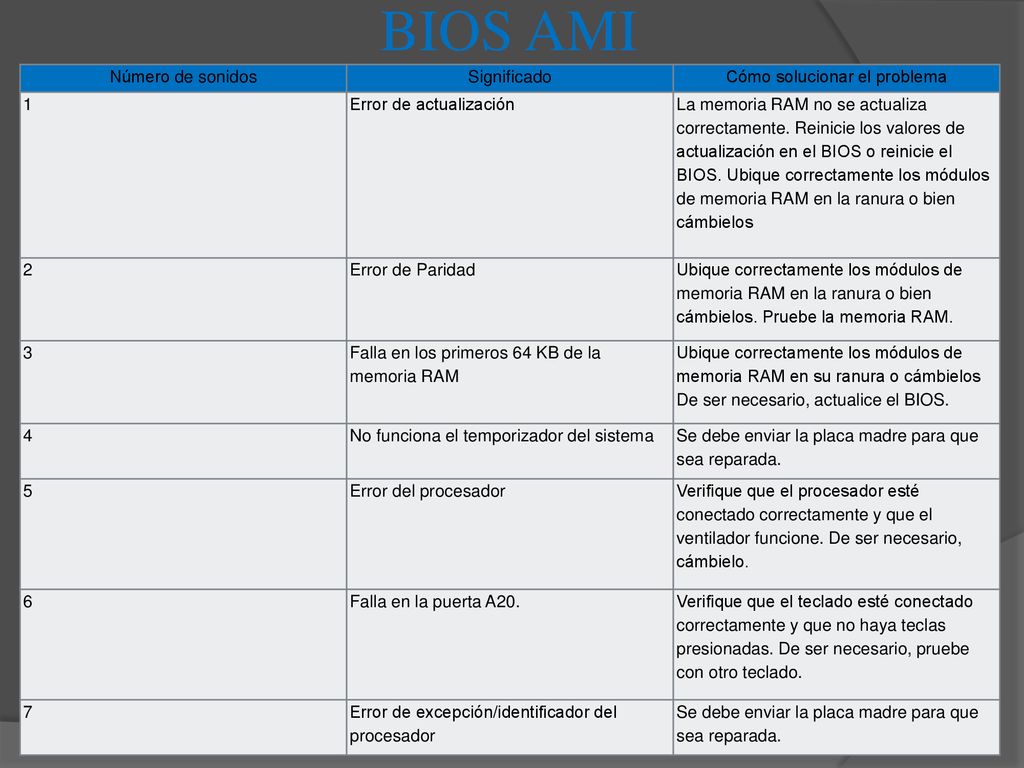

BIOS AMI Número de sonidos Significado Cómo solucionar el problema 1 Error de actualización La memoria RAM no se actualiza correctamente. Reinicie los valores de actualización en el BIOS o reinicie el BIOS. Ubique correctamente los módulos de memoria RAM en la ranura o bien cámbielos 2 Error de Paridad Ubique correctamente los módulos de memoria RAM en la ranura o bien cámbielos. Pruebe la memoria RAM. 3 Falla en los primeros 64 KB de la memoria RAM Ubique correctamente los módulos de memoria RAM en su ranura o cámbielos De ser necesario, actualice el BIOS. 4 No funciona el temporizador del sistema Se debe enviar la placa madre para que sea reparada. 5 Error del procesador Verifique que el procesador esté conectado correctamente y que el ventilador funcione. De ser necesario, cámbielo. 6 Falla en la puerta A20. Verifique que el teclado esté conectado correctamente y que no haya teclas presionadas. De ser necesario, pruebe con otro teclado. 7 Error de excepción/identificador del procesador

23 Cómo solucionar el problema
BIOS Phoenix Número de sonidos Significado Cómo solucionar el problema Error en la actualización de la memoria DRAM Ubique correctamente los módulos de memoria RAM en las ranuras o bien cámbielos. Error de suma de comprobación de la memoria ROM Error del controlador del teclado Ubique el teclado correctamente en su lugar o bien cámbielo. Error en la memoria RAM Ubique correctamente los módulos de memoria RAM en sus ranuras o bien cámbielos. Interrupción inesperada

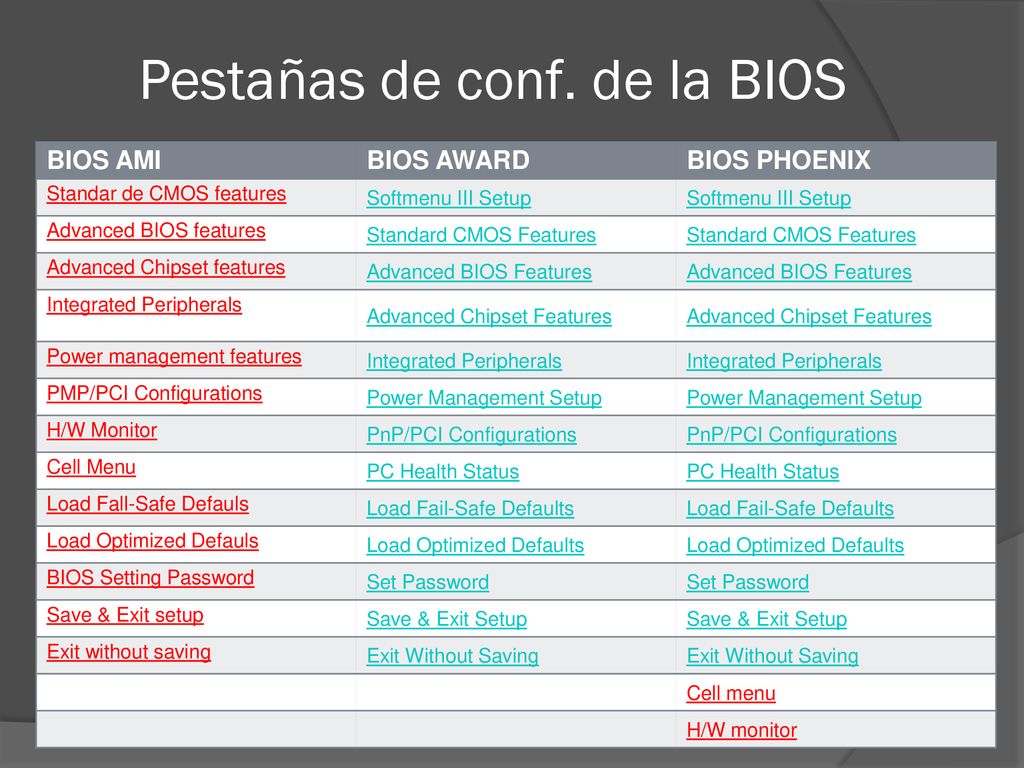

24 Pestañas de conf. de la BIOS
BIOS AMI BIOS AWARD BIOS PHOENIX Standar de CMOS features Softmenu III Setup Advanced BIOS features Standard CMOS Features Advanced Chipset features Advanced BIOS Features Integrated Peripherals Advanced Chipset Features Power management features PMP/PCI Configurations Power Management Setup H/W Monitor PnP/PCI Configurations Cell Menu PC Health Status Load Fall-Safe Defauls Load Fail-Safe Defaults Load Optimized Defauls Load Optimized Defaults BIOS Setting Password Set Password Save & Exit setup Save & Exit Setup Exit without saving Exit Without Saving Cell menu H/W monitor

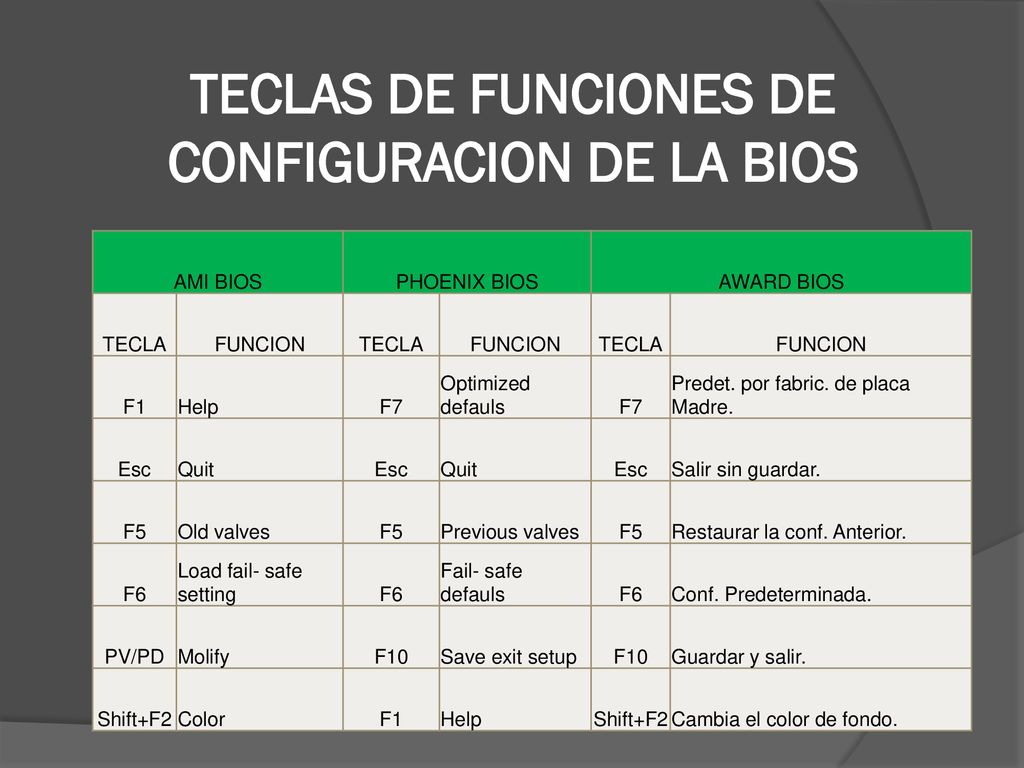

25 TECLAS DE FUNCIONES DE CONFIGURACION DE LA BIOS
AMI BIOS PHOENIX BIOS AWARD BIOS TECLA FUNCION F1 Help F7 Optimized defauls Predet. por fabric. de placa Madre. Esc Quit Salir sin guardar. F5 Old valves Previous valves Restaurar la conf. Anterior. F6 Load fail- safe setting Fail- safe defauls Conf. Predeterminada. PV/PD Molify F10 Save exit setup Guardar y salir. Shift+F2 Color Cambia el color de fondo.

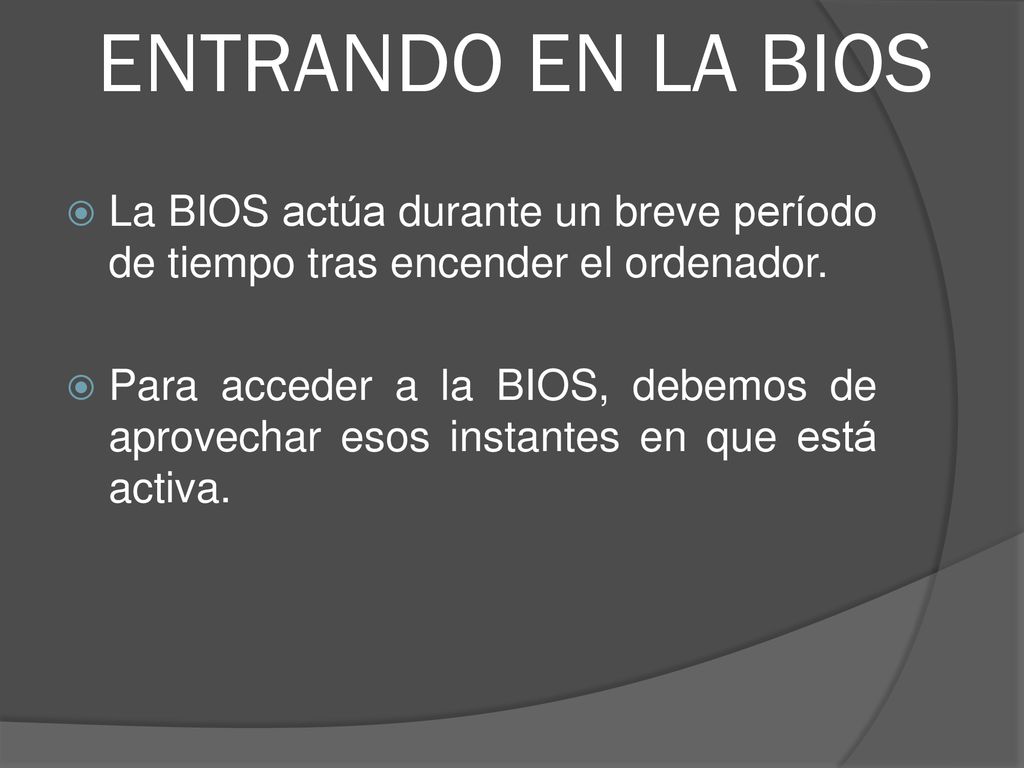

26 ENTRANDO EN LA BIOS La BIOS actúa durante un breve período de tiempo tras encender el ordenador. Para acceder a la BIOS, debemos de aprovechar esos instantes en que está activa.

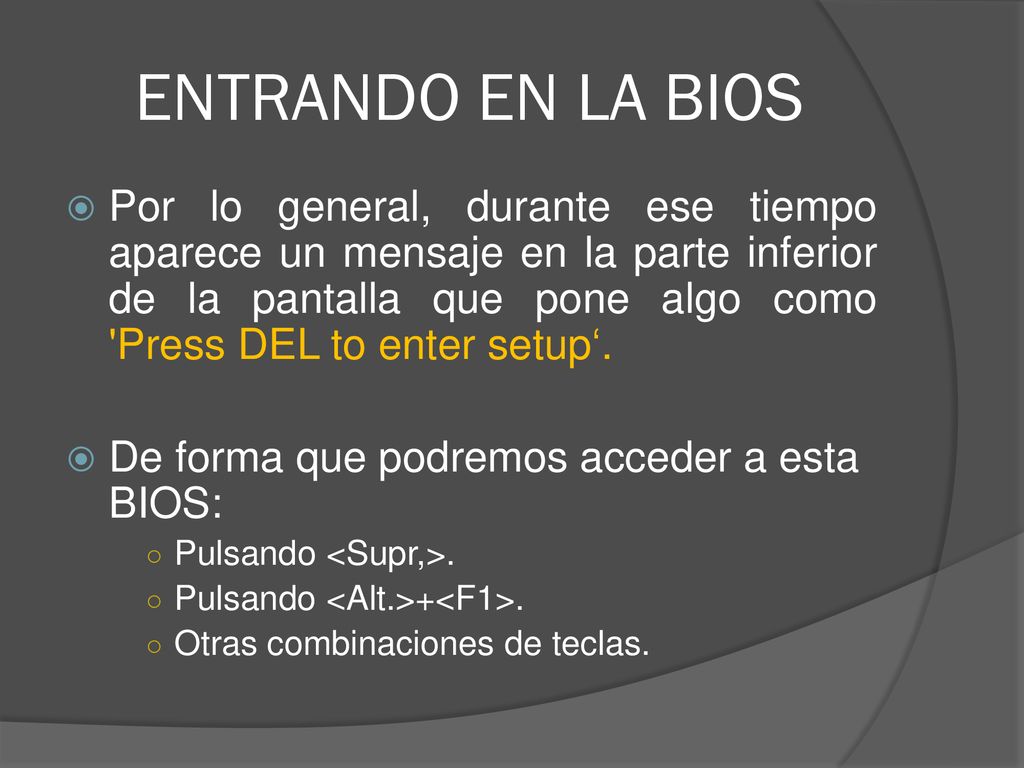

27 ENTRANDO EN LA BIOS Por lo general, durante ese tiempo aparece un mensaje en la parte inferior de la pantalla que pone algo como 'Press DEL to enter setup‘. De forma que podremos acceder a esta BIOS: Pulsando <Supr,>. Pulsando <Alt.>+<F1>. Otras combinaciones de teclas.

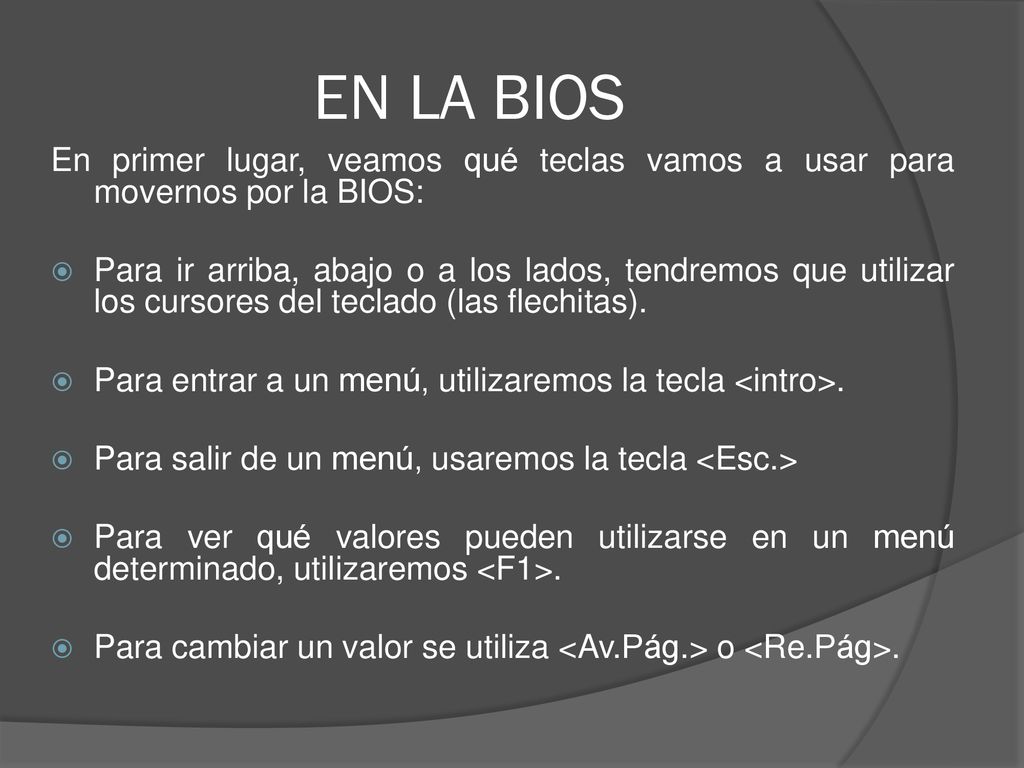

28 EN LA BIOS En primer lugar, veamos qué teclas vamos a usar para movernos por la BIOS: Para ir arriba, abajo o a los lados, tendremos que utilizar los cursores del teclado (las flechitas). Para entrar a un menú, utilizaremos la tecla <intro>. Para salir de un menú, usaremos la tecla <Esc.> Para ver qué valores pueden utilizarse en un menú determinado, utilizaremos <F1>. Para cambiar un valor se utiliza <Av.Pág.> o <Re.Pág>.

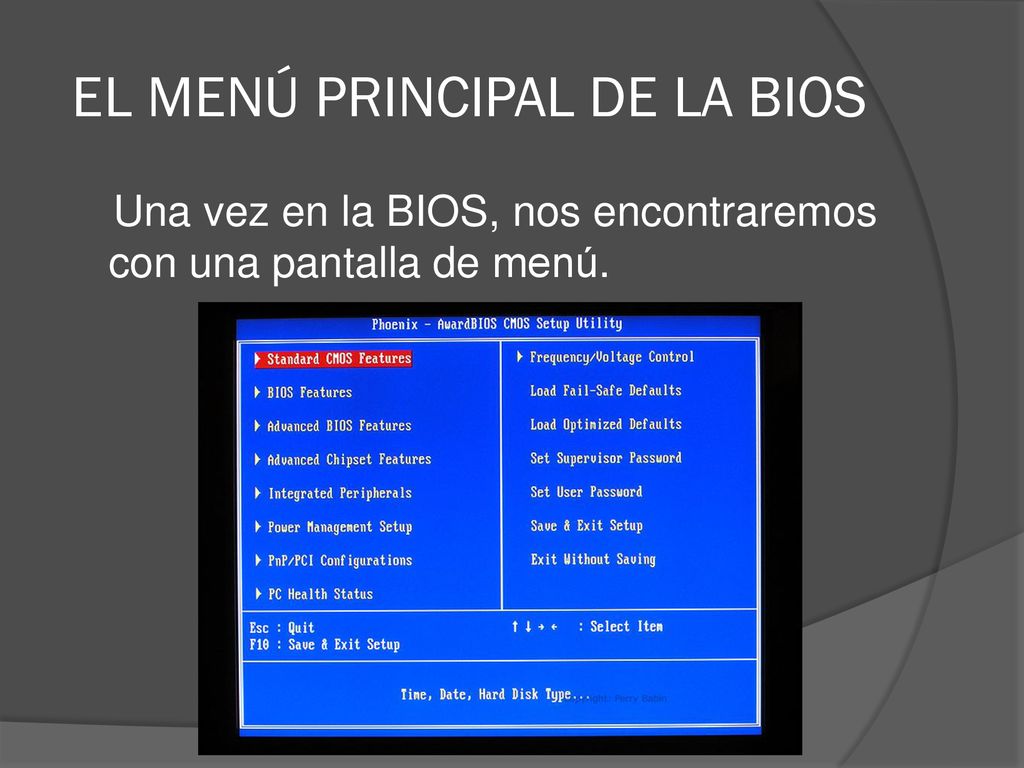

29 EL MENÚ PRINCIPAL DE LA BIOS
Una vez en la BIOS, nos encontraremos con una pantalla de menú.

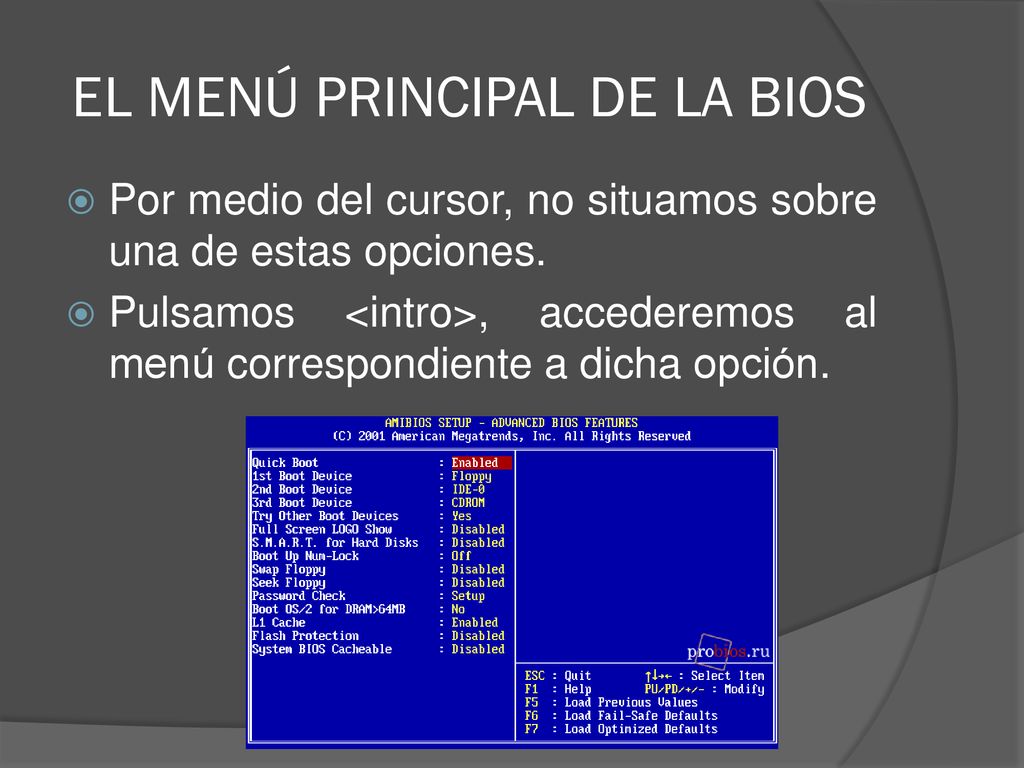

30 EL MENÚ PRINCIPAL DE LA BIOS
Por medio del cursor, no situamos sobre una de estas opciones. Pulsamos <intro>, accederemos al menú correspondiente a dicha opción.

31 EL MENÚ PRINCIPAL DE LA BIOS
Una vez en este menú, buscamos la opción que queremos cambiar, la modificamos utilizando <Av. Pág.>. Salimos del menú pulsando <Esc.>, para volver al Menú principal.

32 1 PARA SALIR DE LA BIOS Pulsamos <Esc>, nos aparecerá una ventana de diálogo que nos dirá algo parecido a 'Quit without saving? y/n'.

33 PARA SALIR DE LA BIOS Si pulsamos <Y>, saldremos de la BIOS, pero los cambios que hayamos efectuado no se guardarán. Si pulsamos <N>, volveremos al menú principal.

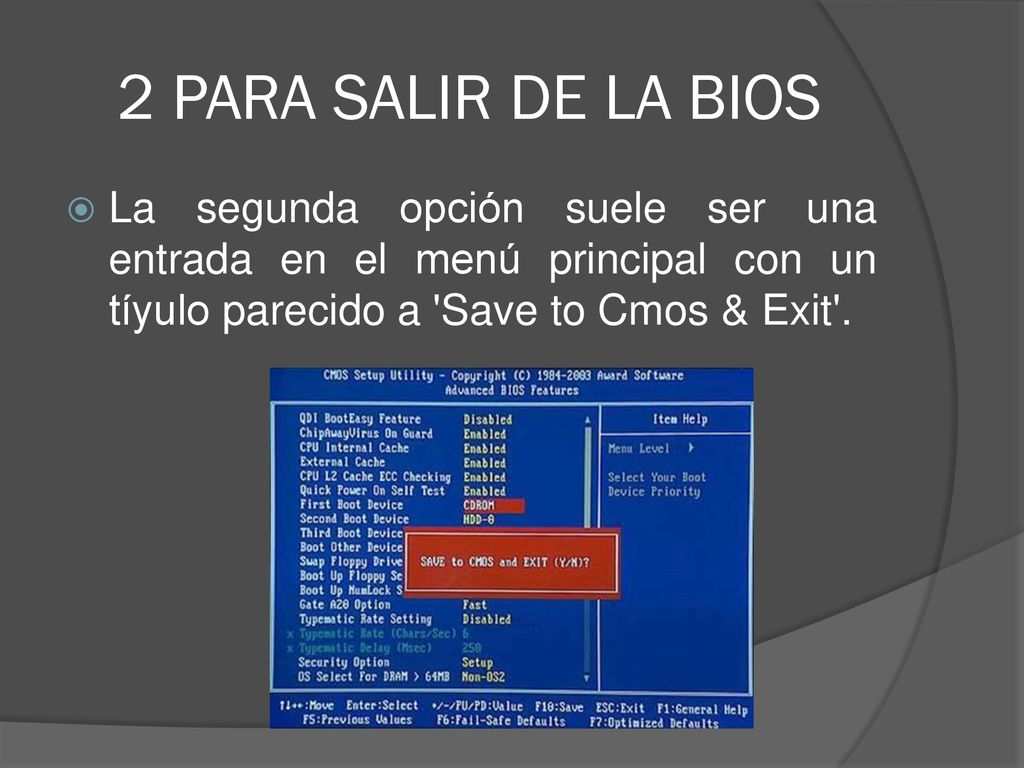

34 2 PARA SALIR DE LA BIOS La segunda opción suele ser una entrada en el menú principal con un tíyulo parecido a 'Save to Cmos & Exit'.

35 2 PARA SALIR DE LA BIOS Si pulsamos <Y>, los cambios que hayamos hecho se almacenarán en la BIOS y el PC se reiniciará, utilizando los valores que hayamos modificado. Si pulsamos <N>, el PC se reiniciará, pero sin guardar ninguno de los cambios.

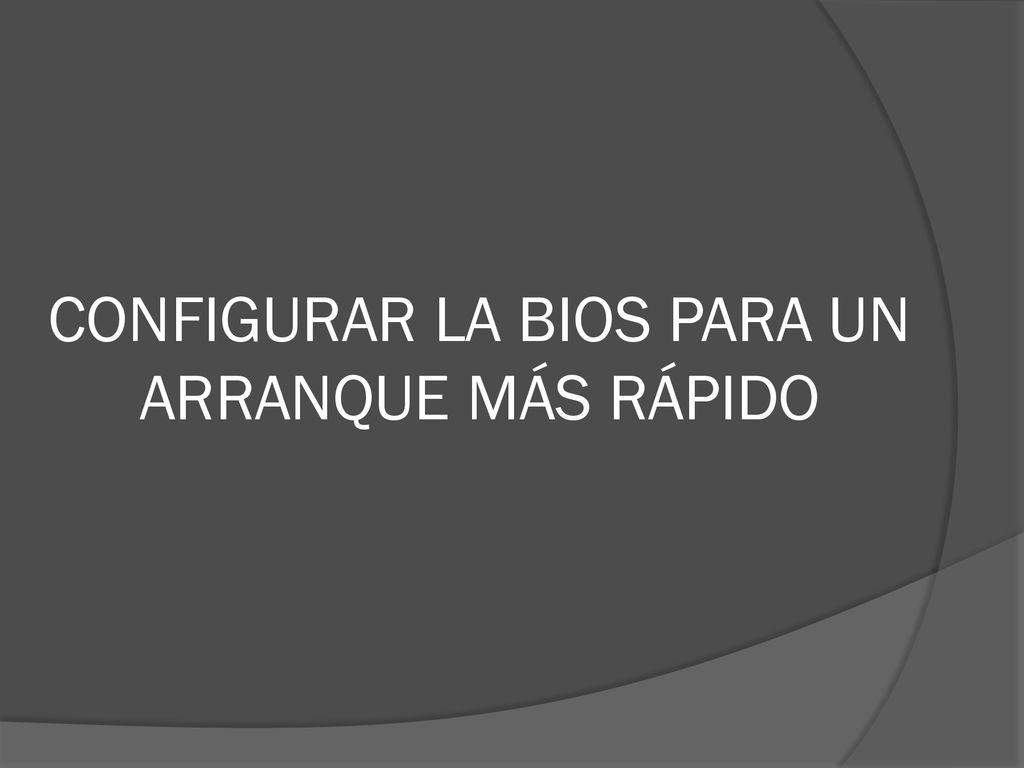

36 CONFIGURAR LA BIOS PARA UN ARRANQUE MÁS RÁPIDO

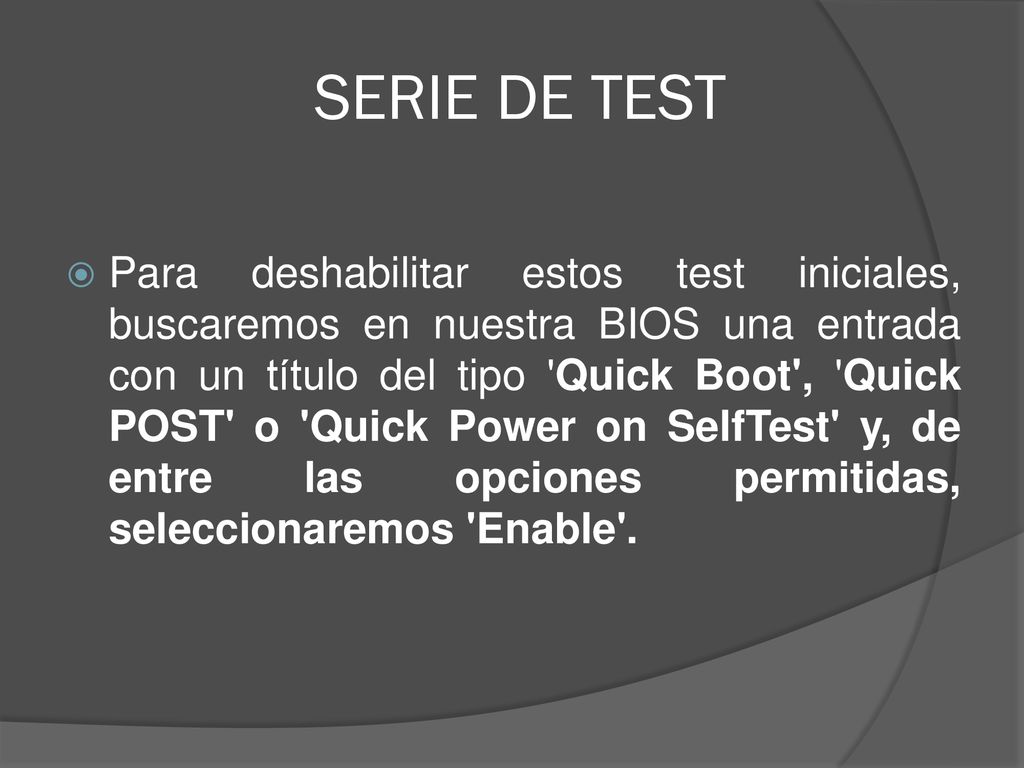

37 SERIE DE TEST Para deshabilitar estos test iniciales, buscaremos en nuestra BIOS una entrada con un título del tipo 'Quick Boot', 'Quick POST' o 'Quick Power on SelfTest' y, de entre las opciones permitidas, seleccionaremos 'Enable'.

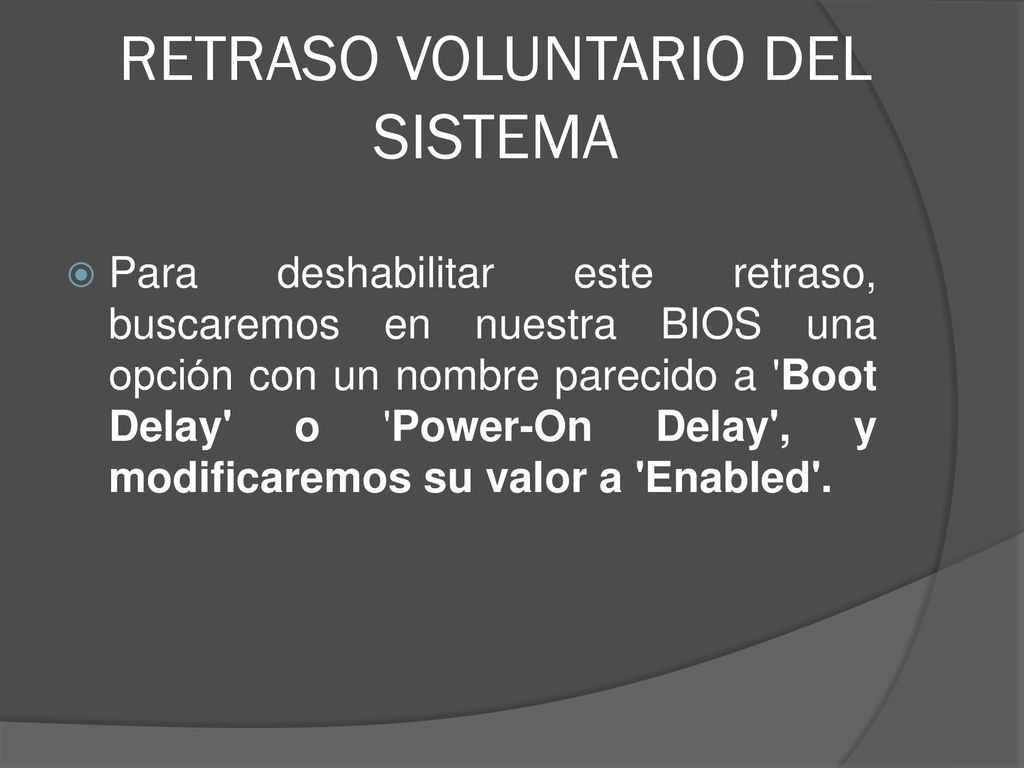

38 RETRASO VOLUNTARIO DEL SISTEMA
Para deshabilitar este retraso, buscaremos en nuestra BIOS una opción con un nombre parecido a 'Boot Delay' o 'Power-On Delay', y modificaremos su valor a 'Enabled'.

39 ARRANQUE DESDE DISQUETE ANTES DEL ARRANQUE DESDE HD
Para desactivar esta opción, buscamos una entrada del tipo 'Floopy Disk Seek' y la configuramos como 'Disabled‘.
