INDUCCIÓN ELECTROMAGNÉTICA

Presentación del tema: "INDUCCIÓN ELECTROMAGNÉTICA"— Transcripción de la presentación:

1 INDUCCIÓN ELECTROMAGNÉTICA
3

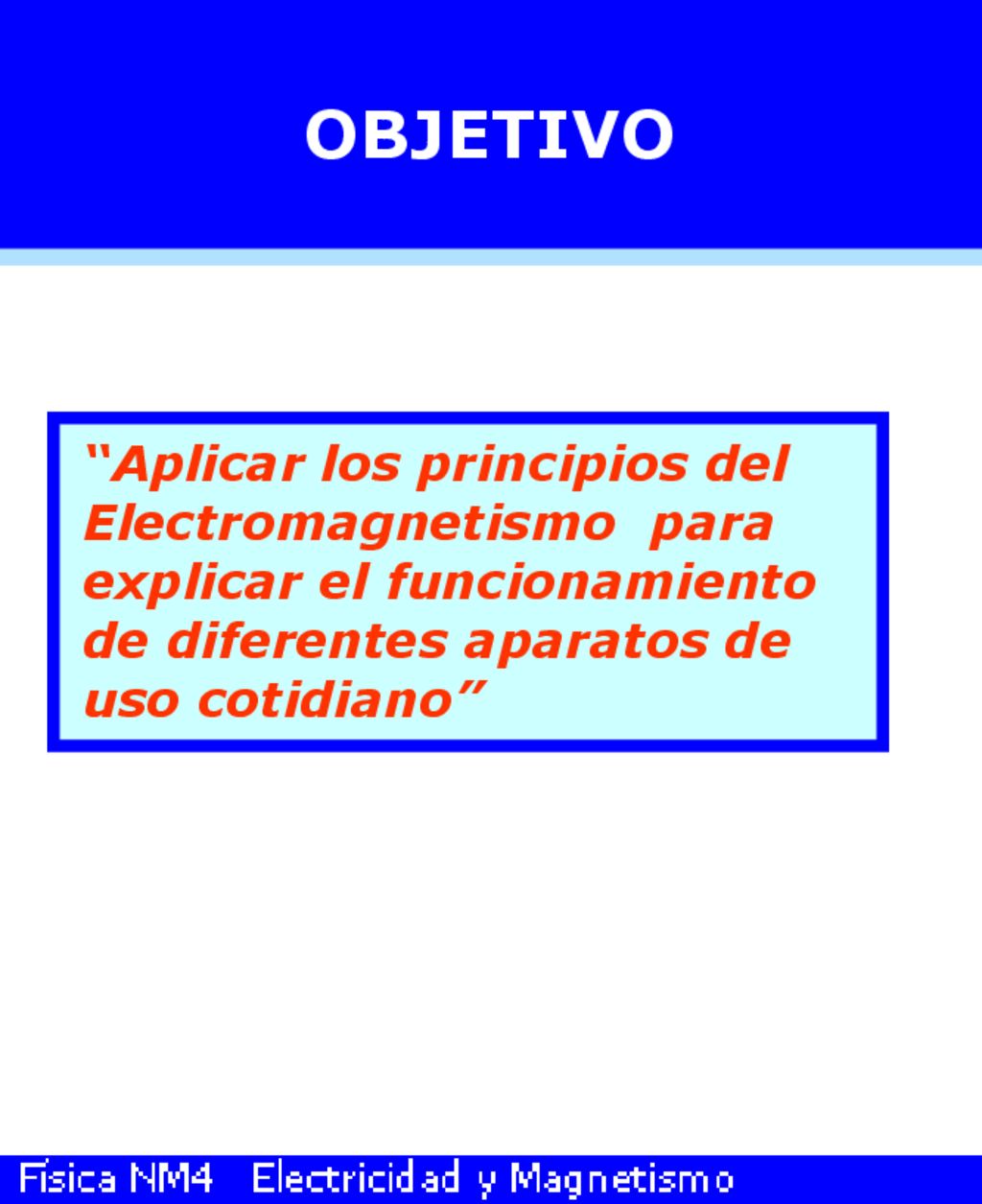

2 OBJETIVO 3 “Aplicar los principios del Electromagnetismo para explicar el funcionamiento de diferentes aparatos de uso cotidiano”

3 ¿SERÁ POSIBLE CONVERTIR MAGNETISMO EN ELECTRICIDAD?
MICHAEL FARADAY EN 1925 ¿SERÁ POSIBLE CONVERTIR MAGNETISMO EN ELECTRICIDAD? NM4

4 MICHAEL FARADAY “Pocos saben que un buen número de los pensamientos y teorías que pasan por la mente de un investigador científico terminan desechadas… NM4

5 MICHAEL FARADAY “..pues también pasan, en secreto y en silencio, por su propia crítica severa y su examen adverso. Pocos saben que en la mayoría de las situaciones exitosas, apenas un décimo de las sugerencias, esperanzas y deseos que se presagiaban inicialmente se vuelven realidad ” NM4

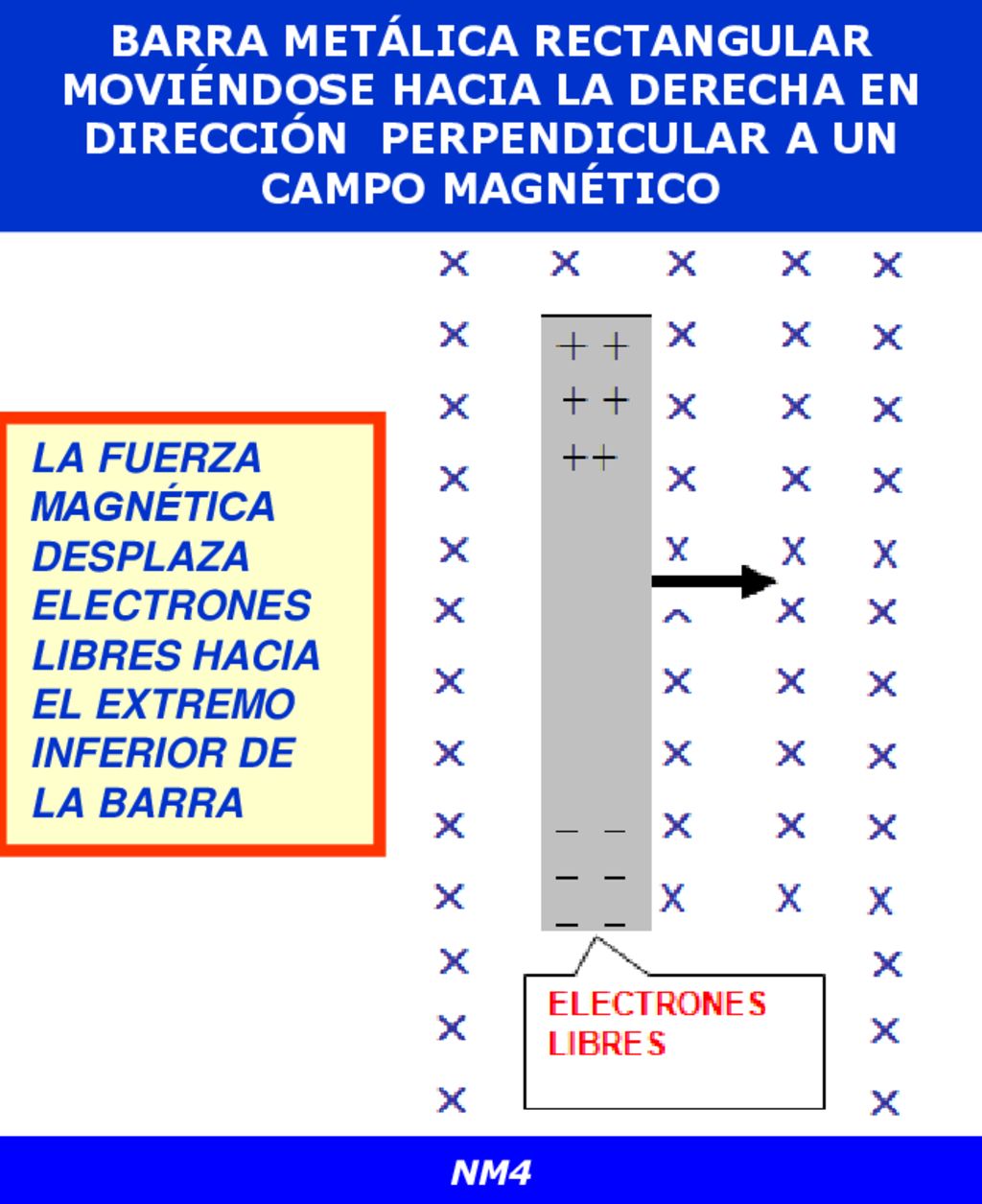

6                   x x x x x x x x x
BARRA METÁLICA RECTANGULAR MOVIÉNDOSE HACIA LA DERECHA EN DIRECCIÓN PERPENDICULAR A UN CAMPO MAGNÉTICO                   x x x x x x x x x     x    x    LA FUERZA MAGNÉTICA DESPLAZA ELECTRONES LIBRES HACIA EL EXTREMO INFERIOR DE LA BARRA NM4

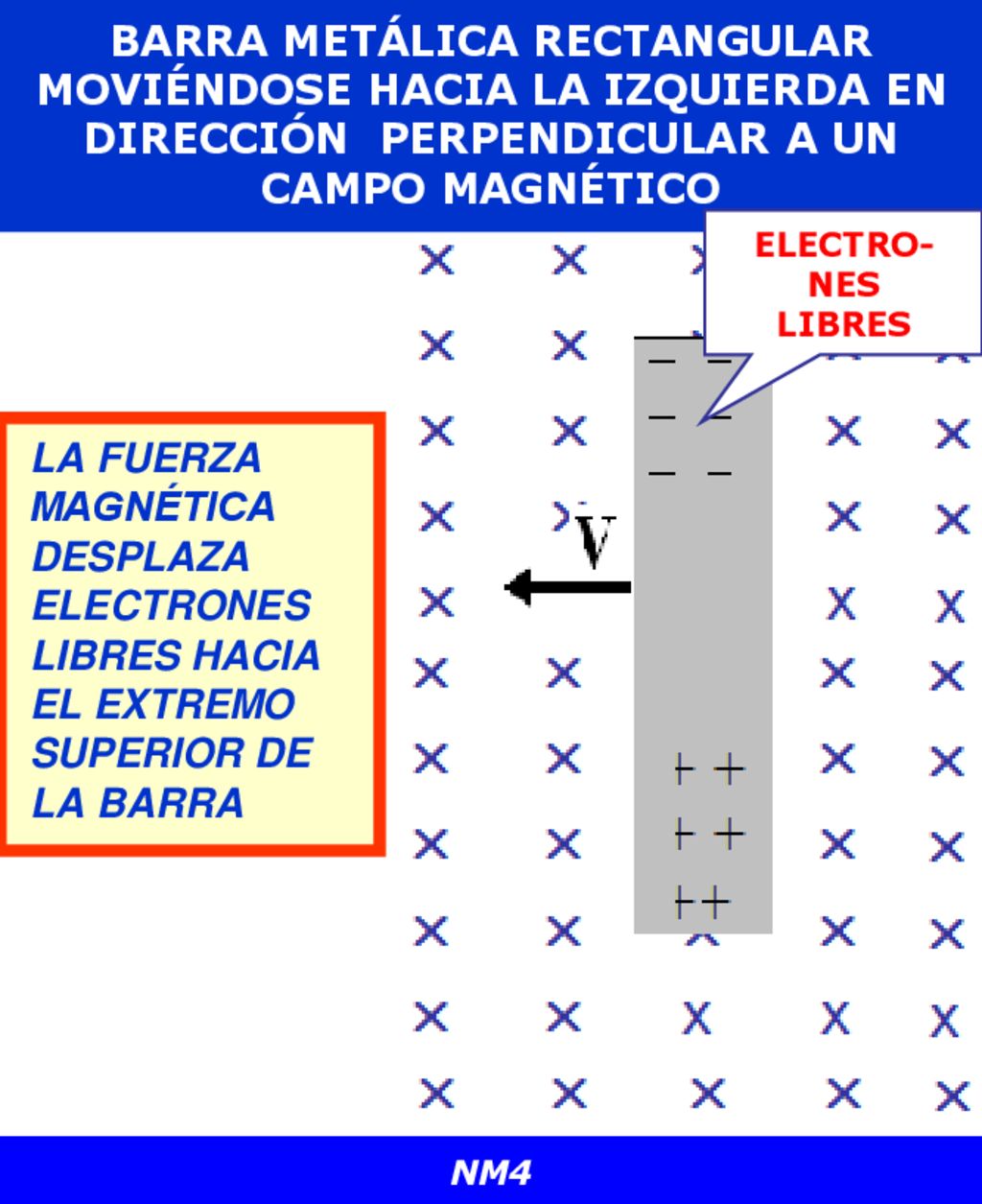

7 BARRA METÁLICA RECTANGULAR MOVIÉNDOSE HACIA LA IZQUIERDA EN DIRECCIÓN PERPENDICULAR A UN CAMPO MAGNÉTICO ELECTRO-NES LIBRES LA FUERZA MAGNÉTICA DESPLAZA ELECTRONES LIBRES HACIA EL EXTREMO SUPERIOR DE LA BARRA NM4

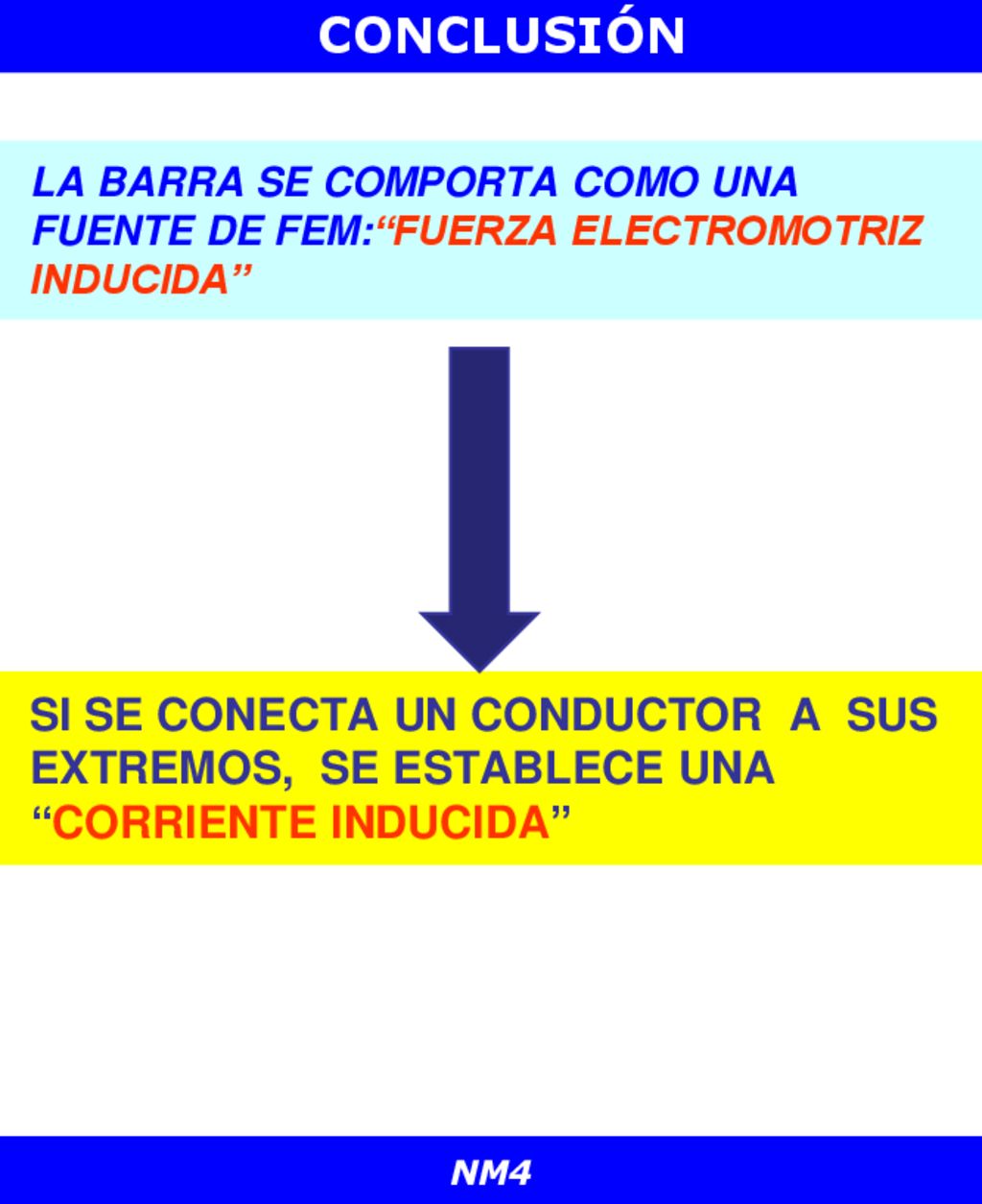

8 CONCLUSIÓN LA BARRA SE COMPORTA COMO UNA FUENTE DE FEM:“FUERZA ELECTROMOTRIZ INDUCIDA” SI SE CONECTA UN CONDUCTOR A SUS EXTREMOS, SE ESTABLECE UNA “CORRIENTE INDUCIDA” NM4

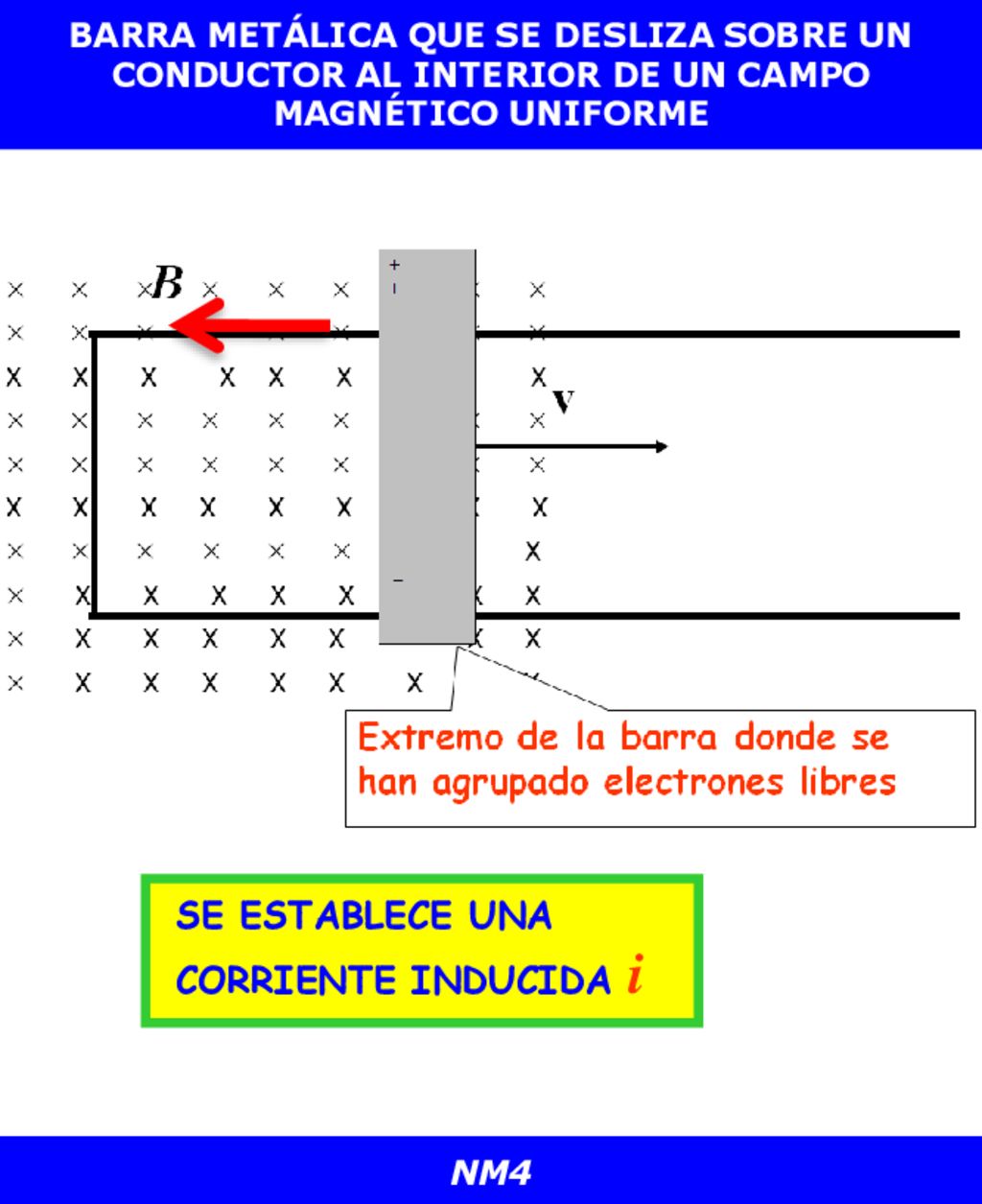

9 SE ESTABLECE UNA CORRIENTE INDUCIDA i
BARRA METÁLICA QUE SE DESLIZA SOBRE UN CONDUCTOR AL INTERIOR DE UN CAMPO MAGNÉTICO UNIFORME SE ESTABLECE UNA CORRIENTE INDUCIDA i NM4

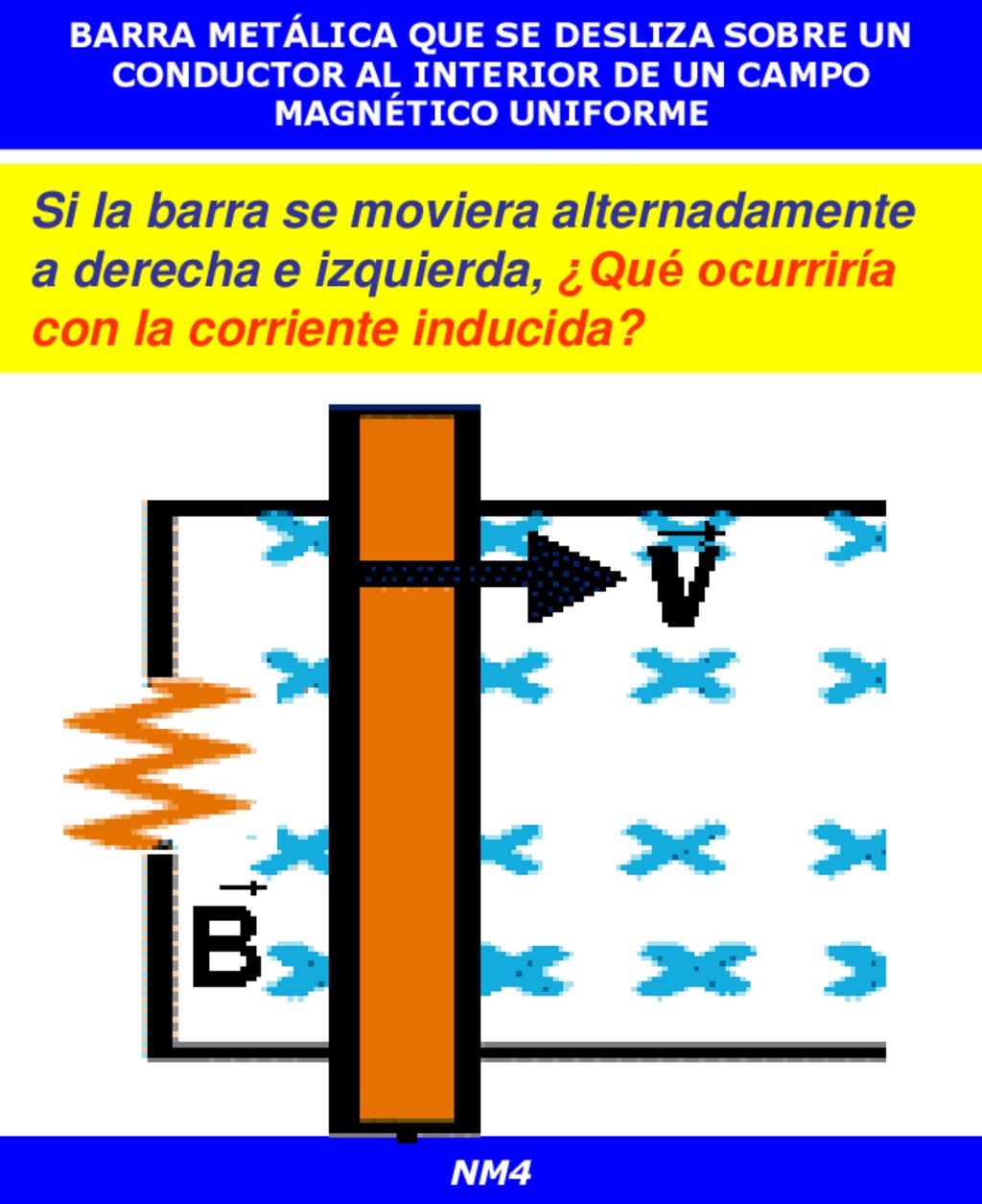

10 BARRA METÁLICA QUE SE DESLIZA SOBRE UN CONDUCTOR AL INTERIOR DE UN CAMPO MAGNÉTICO UNIFORME
Si la barra se moviera alternadamente a derecha e izquierda, ¿Qué ocurriría con la corriente inducida? NM4

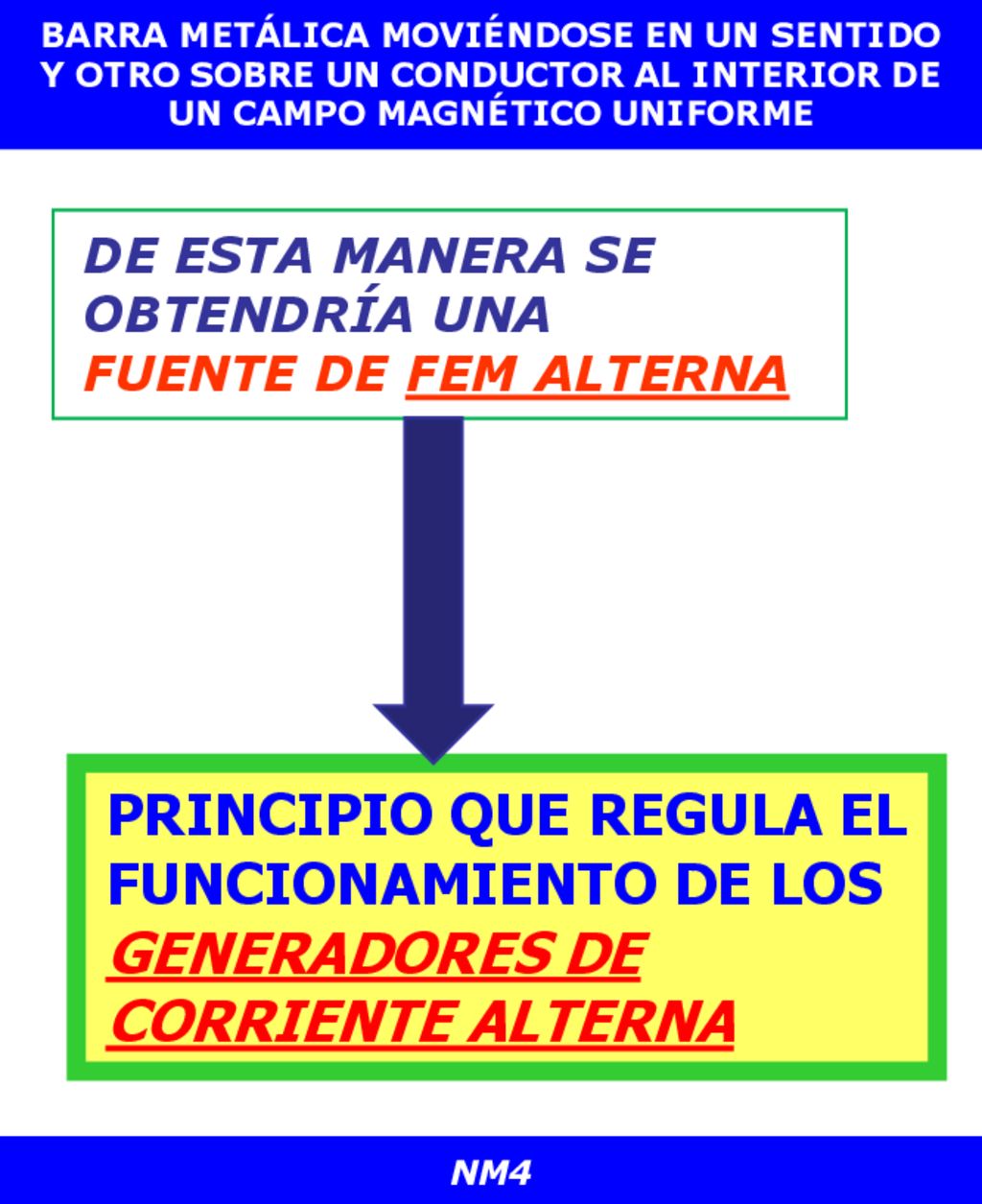

11 BARRA METÁLICA MOVIÉNDOSE EN UN SENTIDO Y OTRO SOBRE UN CONDUCTOR AL INTERIOR DE UN CAMPO MAGNÉTICO UNIFORME DE ESTA MANERA SE OBTENDRÍA UNA FUENTE DE FEM ALTERNA PRINCIPIO QUE REGULA EL FUNCIONAMIENTO DE LOS GENERADORES DE CORRIENTE ALTERNA NM4

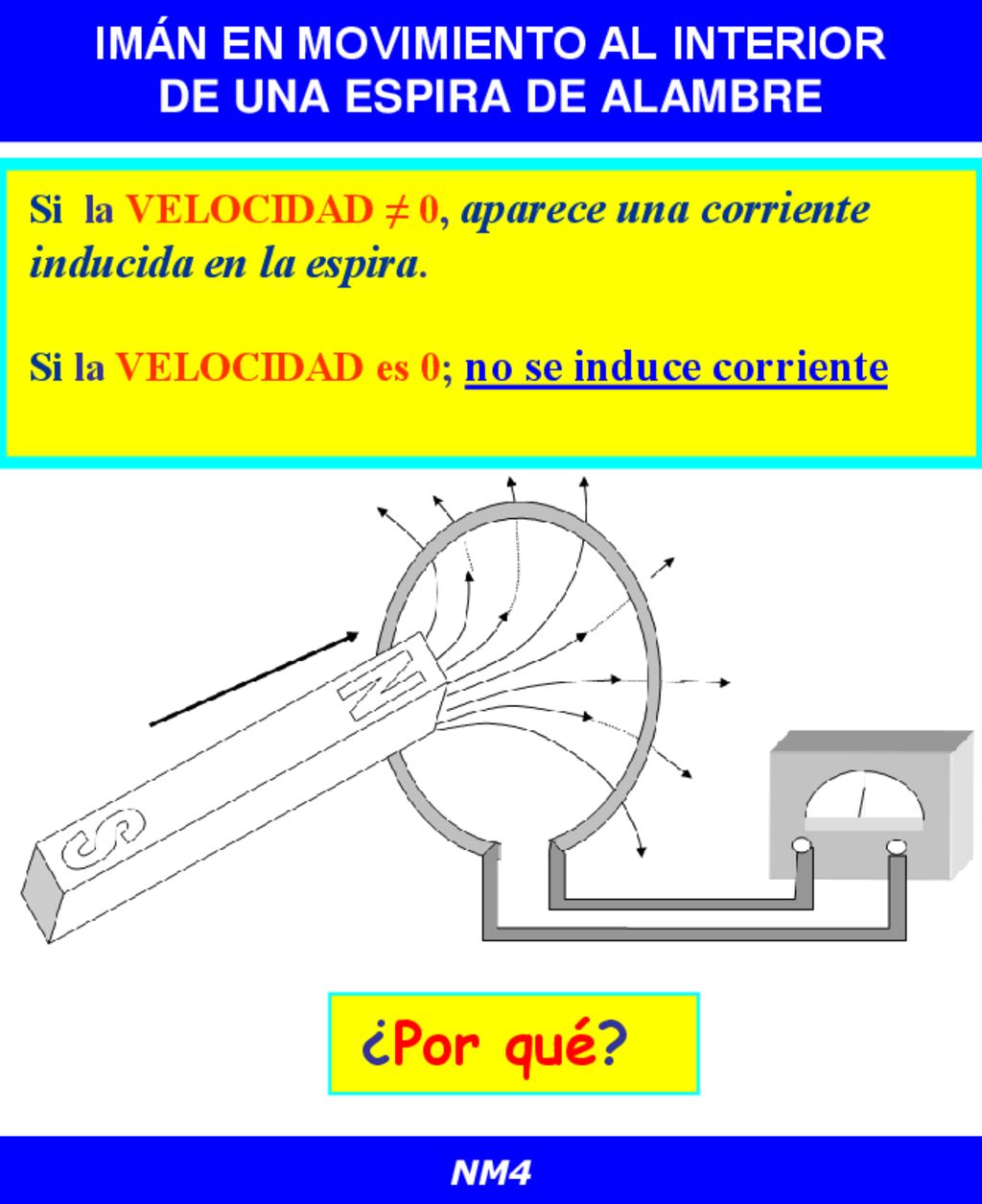

12 IMÁN EN MOVIMIENTO AL INTERIOR DE UNA ESPIRA DE ALAMBRE
Si la VELOCIDAD ≠ 0, aparece una corriente inducida en la espira. Si la VELOCIDAD es 0; no se induce corriente ¿Por qué? NM4

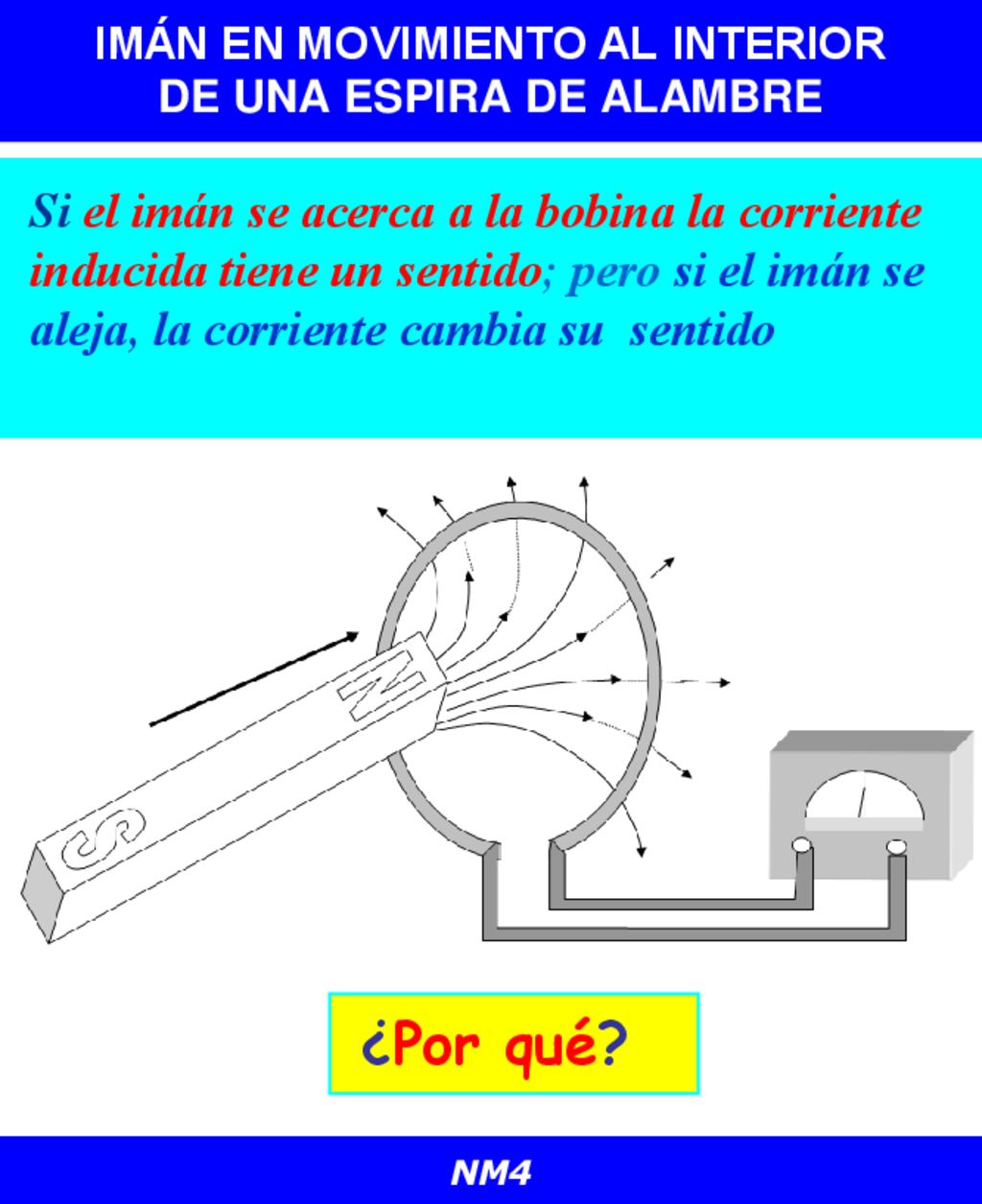

13 IMÁN EN MOVIMIENTO AL INTERIOR DE UNA ESPIRA DE ALAMBRE
Si el imán se acerca a la bobina la corriente inducida tiene un sentido; pero si el imán se aleja, la corriente cambia su sentido ¿Por qué? NM4

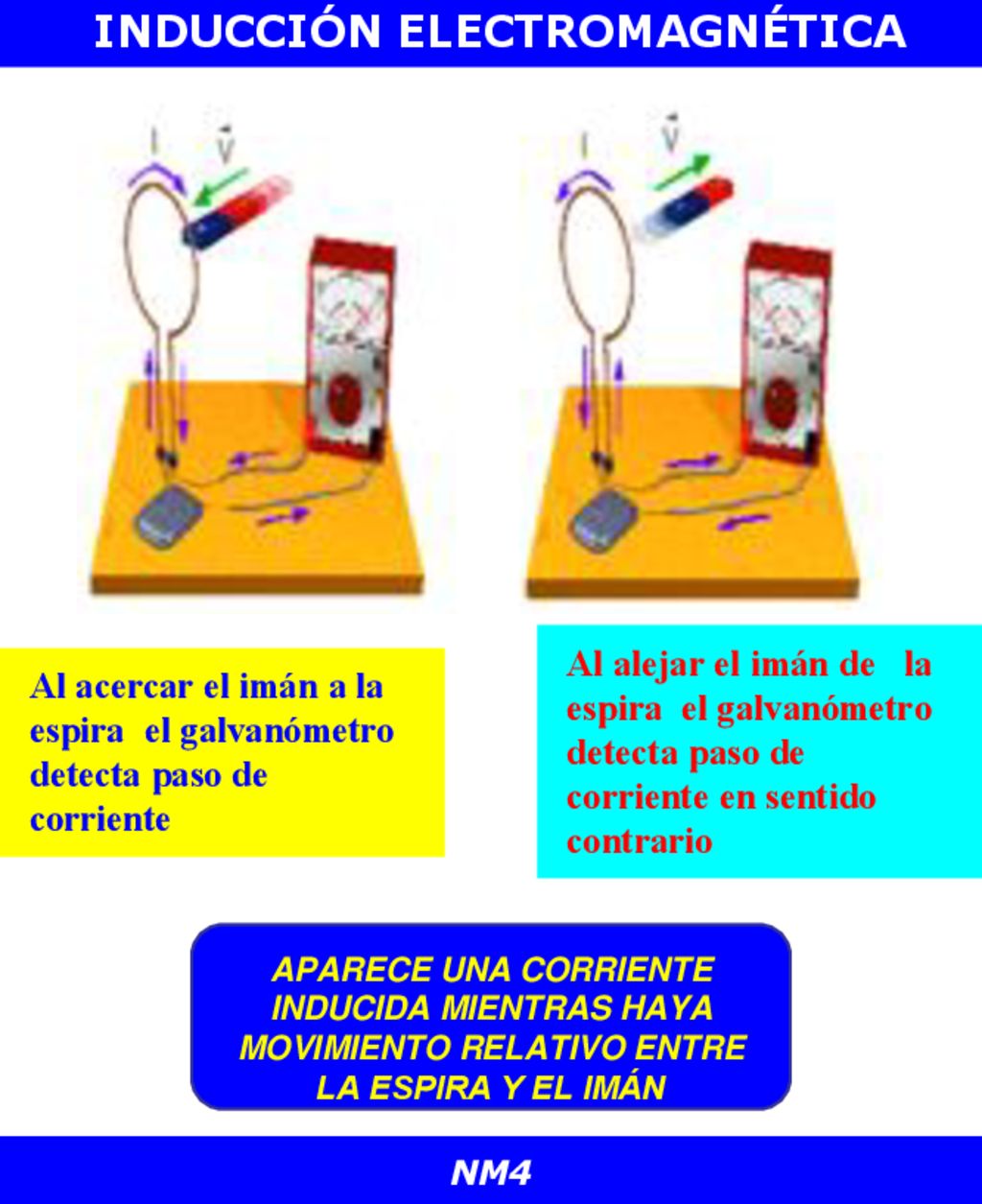

14 INDUCCIÓN ELECTROMAGNÉTICA
Al alejar el imán de la espira el galvanómetro detecta paso de corriente en sentido contrario Al acercar el imán a la espira el galvanómetro detecta paso de corriente APARECE UNA CORRIENTE INDUCIDA MIENTRAS HAYA MOVIMIENTO RELATIVO ENTRE LA ESPIRA Y EL IMÁN NM4

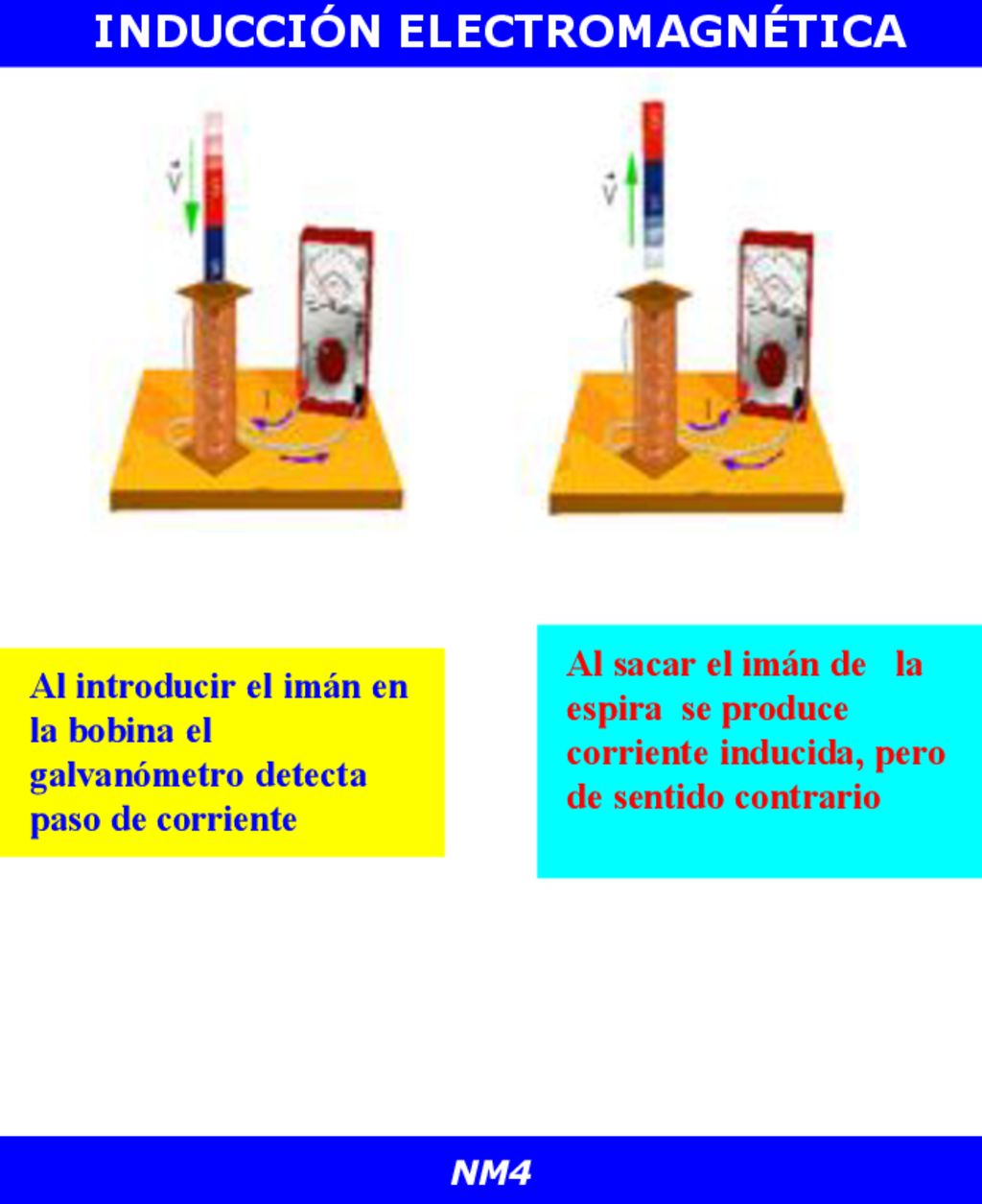

15 INDUCCIÓN ELECTROMAGNÉTICA
Al sacar el imán de la espira se produce corriente inducida, pero de sentido contrario Al introducir el imán en la bobina el galvanómetro detecta paso de corriente NM4

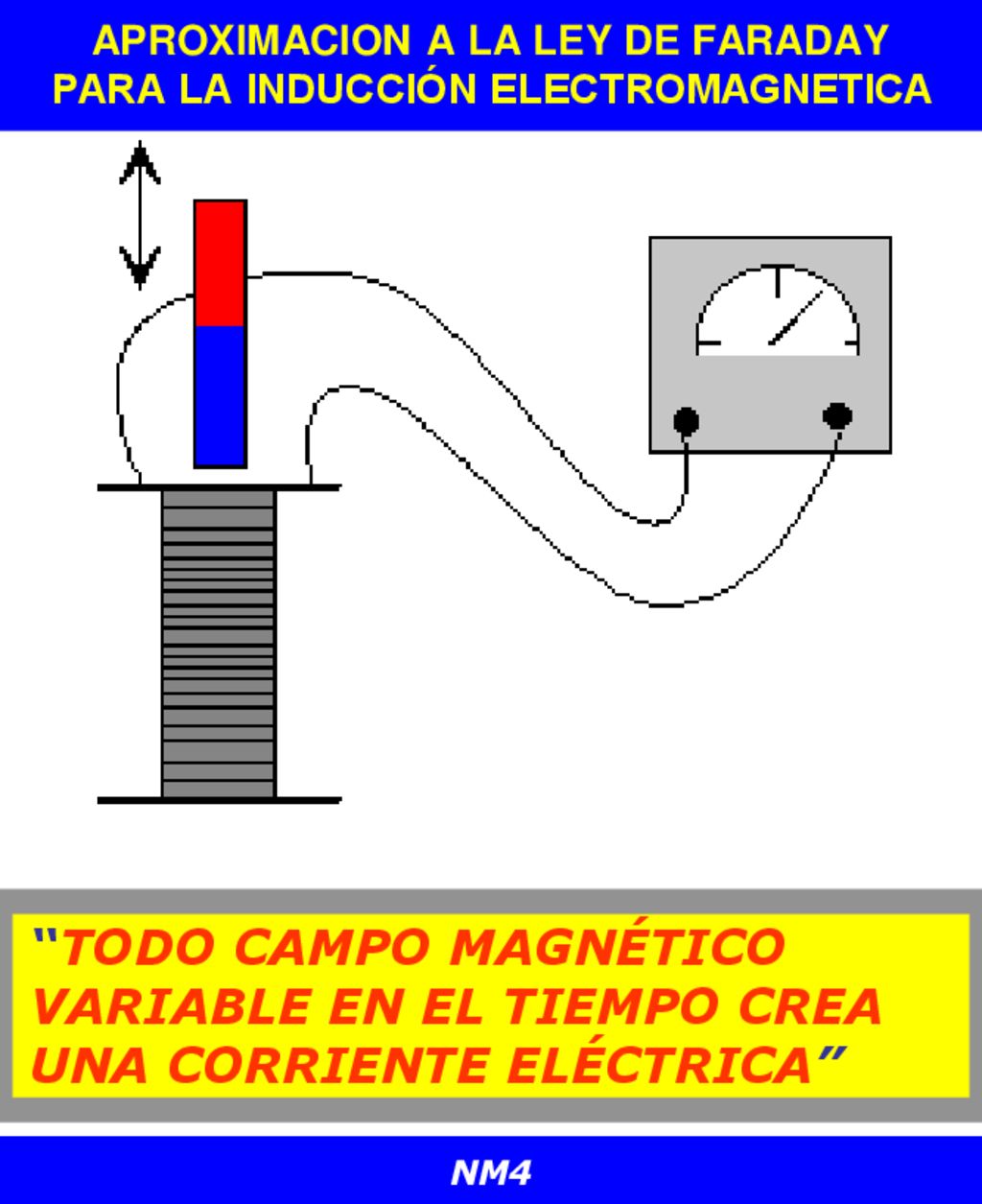

16 APROXIMACION A LA LEY DE FARADAY PARA LA INDUCCIÓN ELECTROMAGNETICA
“TODO CAMPO MAGNÉTICO VARIABLE EN EL TIEMPO CREA UNA CORRIENTE ELÉCTRICA” NM4

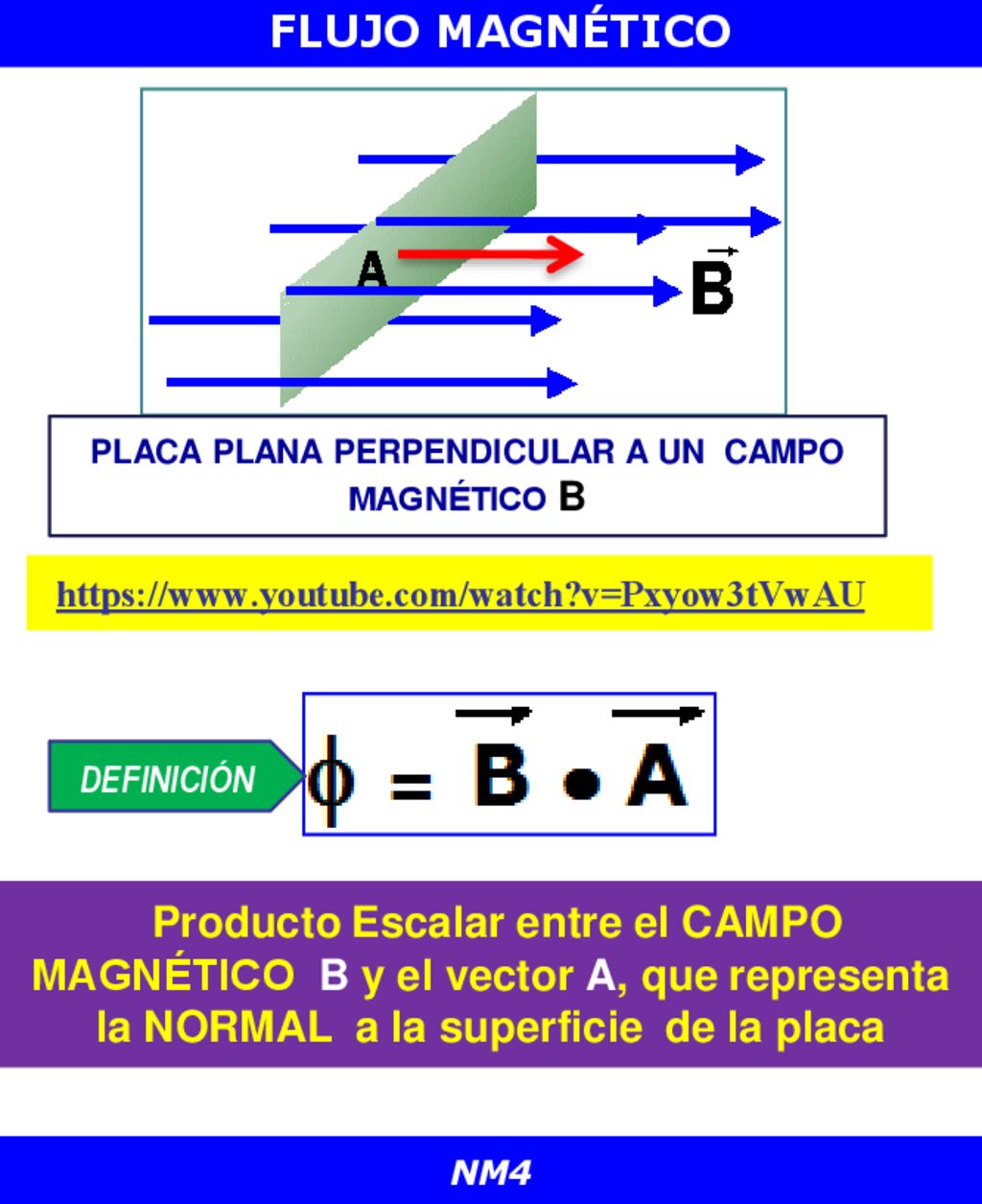

17 PLACA PLANA PERPENDICULAR A UN CAMPO MAGNÉTICO B
FLUJO MAGNÉTICO PLACA PLANA PERPENDICULAR A UN CAMPO MAGNÉTICO B DEFINICIÓN Producto Escalar entre el Campo Magnético b y el vector A, que representa la NORMAL a la superficie de la placa NM4

18 Unidad de FLUJO: 1 Weber (Wb)
FLUJO MAGNÉTICO Unidad de FLUJO: 1 Weber (Wb) 1 (Wb) es el flujo magnético que atraviesa una superficie de 1 m2 situada perpendicularmen-te a un campo de 1 (T) NM4

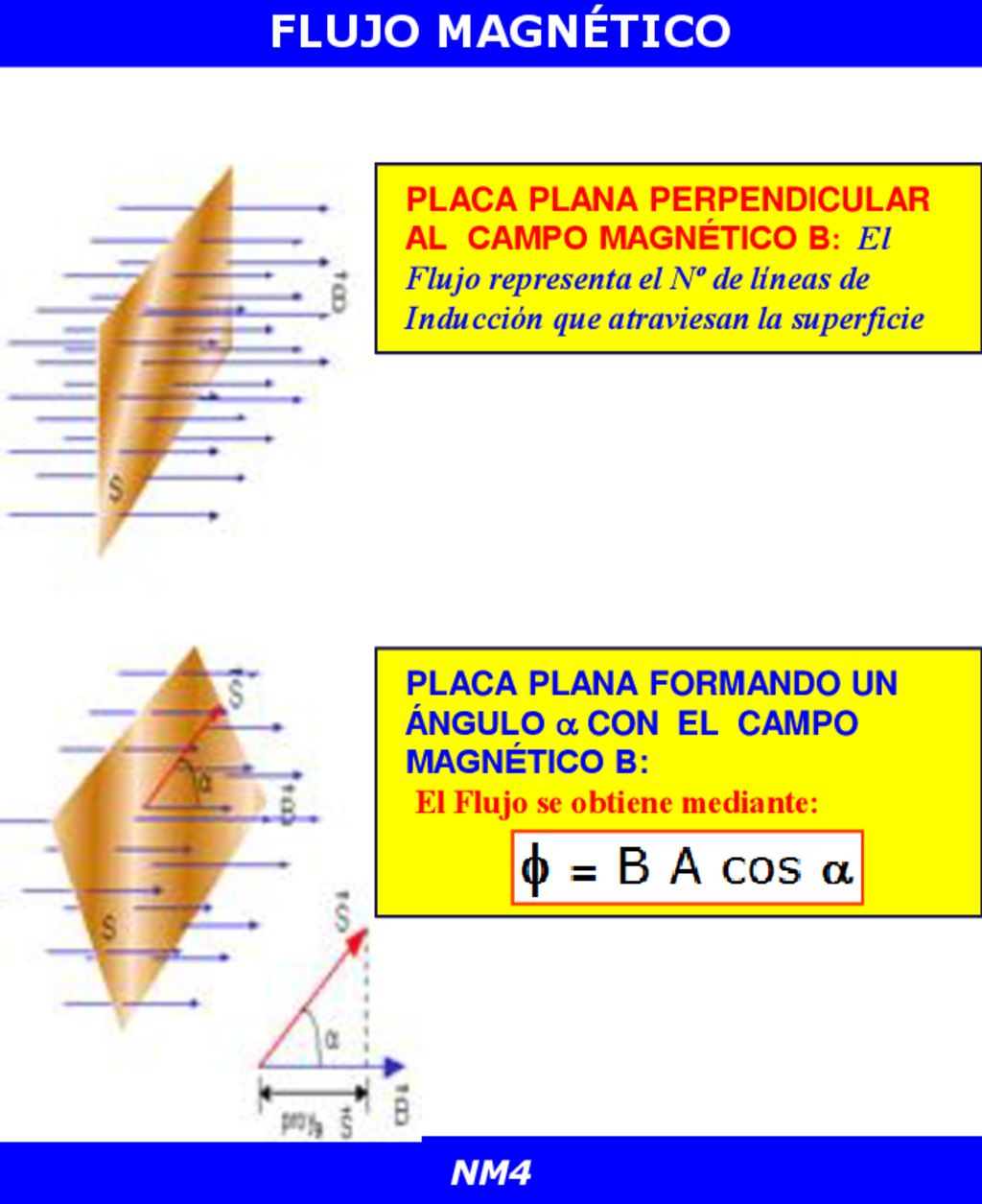

19 FLUJO MAGNÉTICO PLACA PLANA PERPENDICULAR AL CAMPO MAGNÉTICO B: El Flujo representa el Nº de líneas de Inducción que atraviesan la superficie PLACA PLANA FORMANDO UN ÁNGULO  CON EL CAMPO MAGNÉTICO B: El Flujo se obtiene mediante: NM4

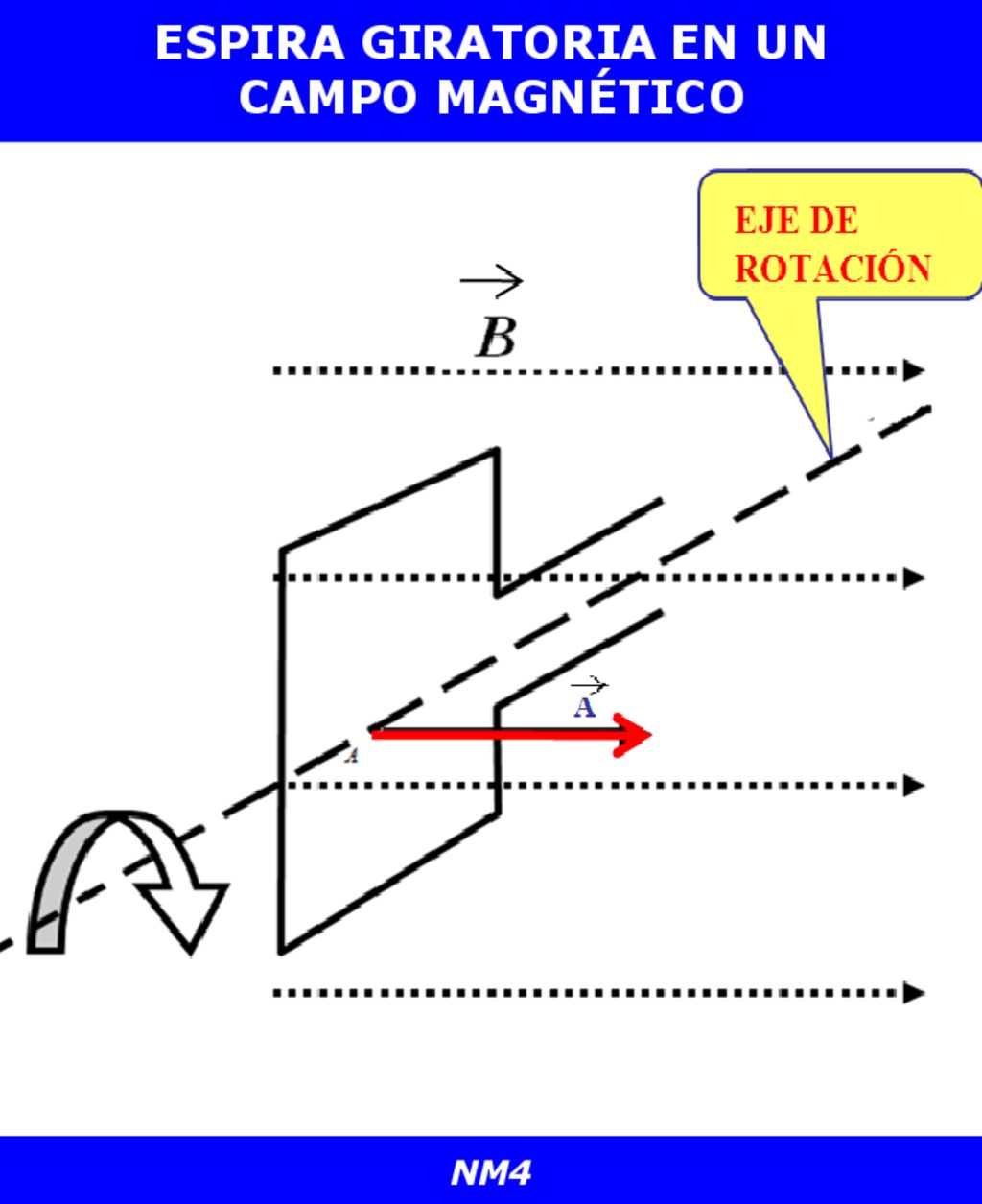

20 ESPIRA GIRATORIA EN UN CAMPO MAGNÉTICO
NM4

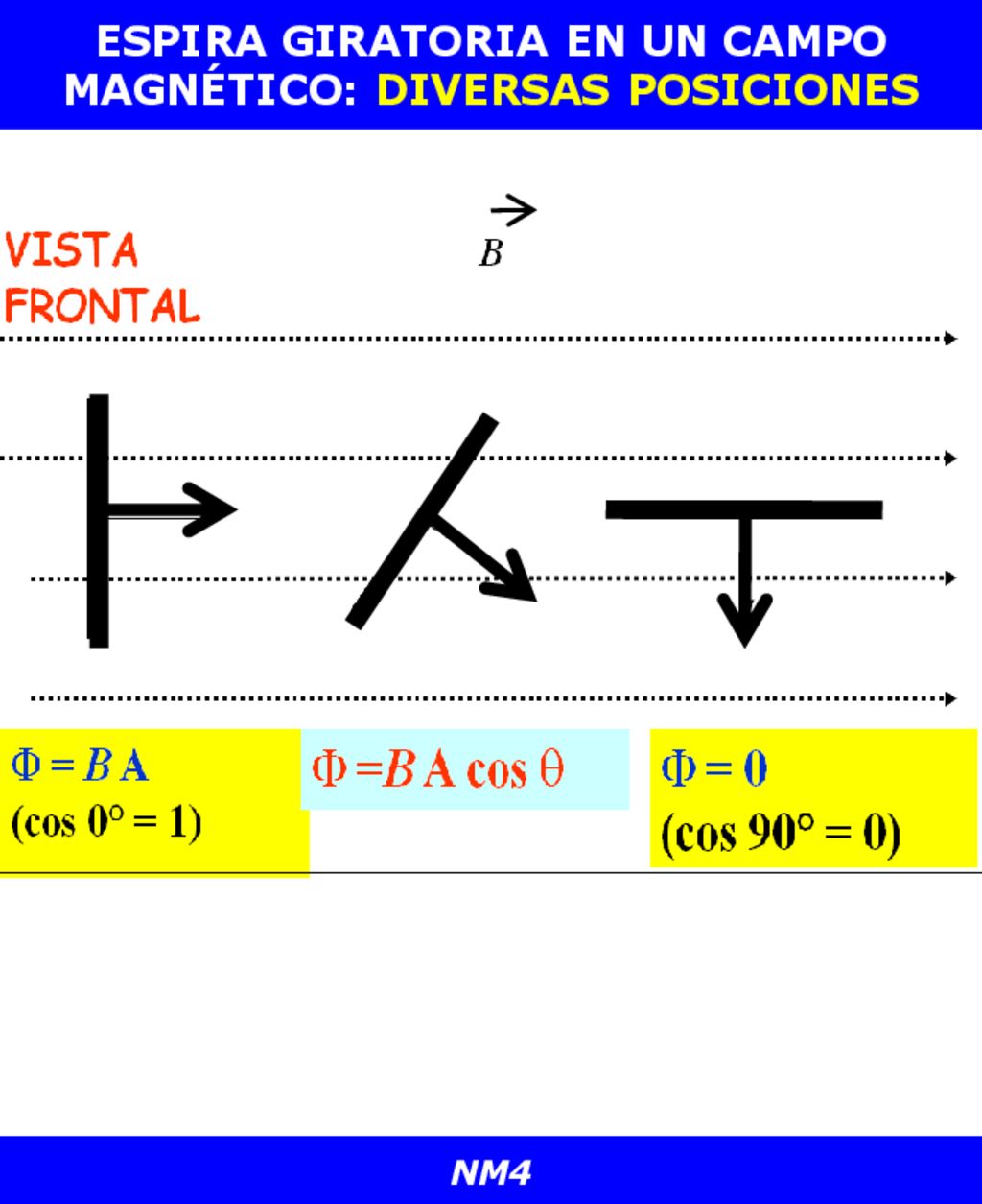

21 ESPIRA GIRATORIA EN UN CAMPO MAGNÉTICO: DIVERSAS POSICIONES
NM4

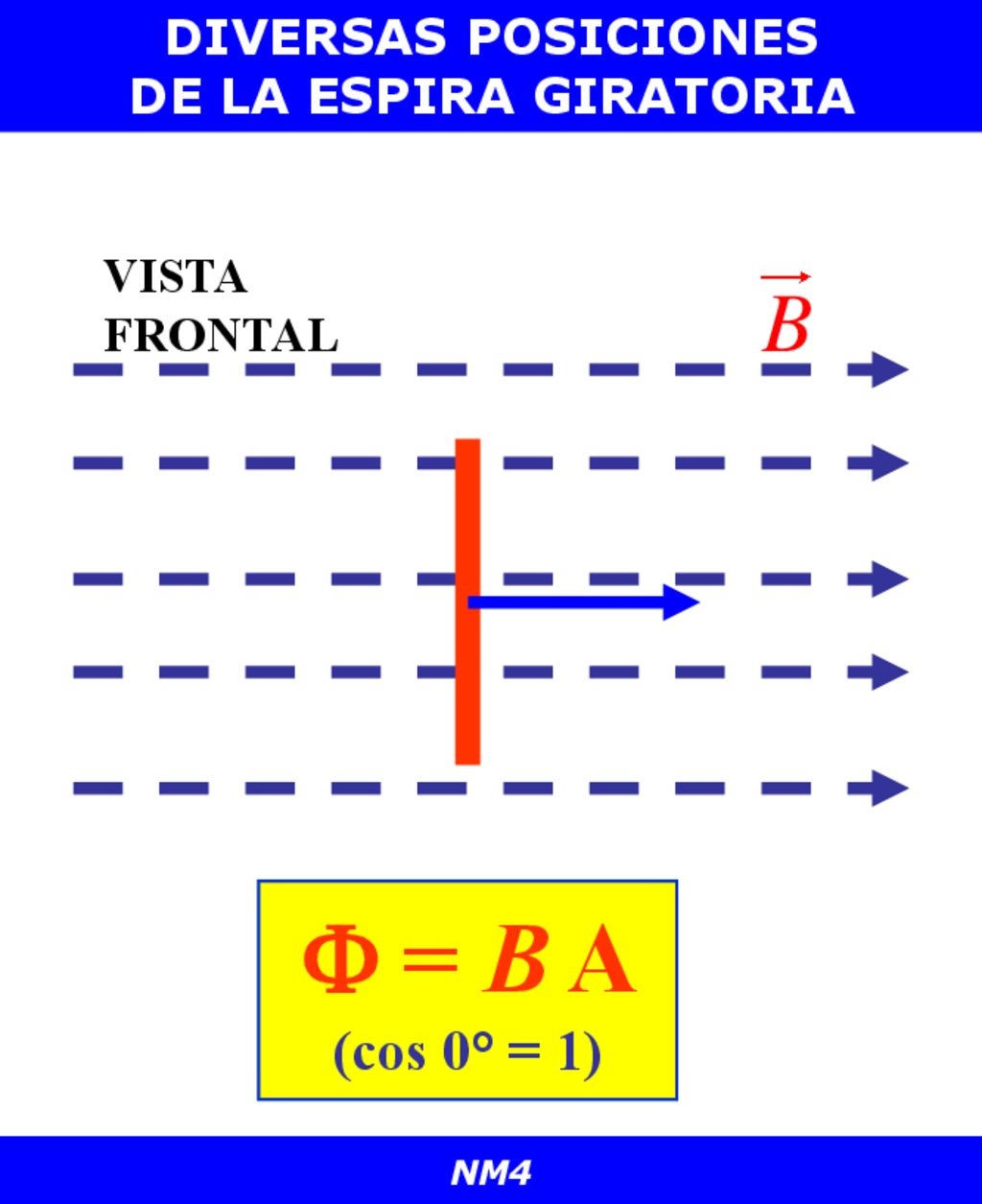

22  = B A (cos 0° = 1) DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA
CIRCUITO RC PARA CARGA Y DESCARGA DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL  = B A (cos 0° = 1) NM4

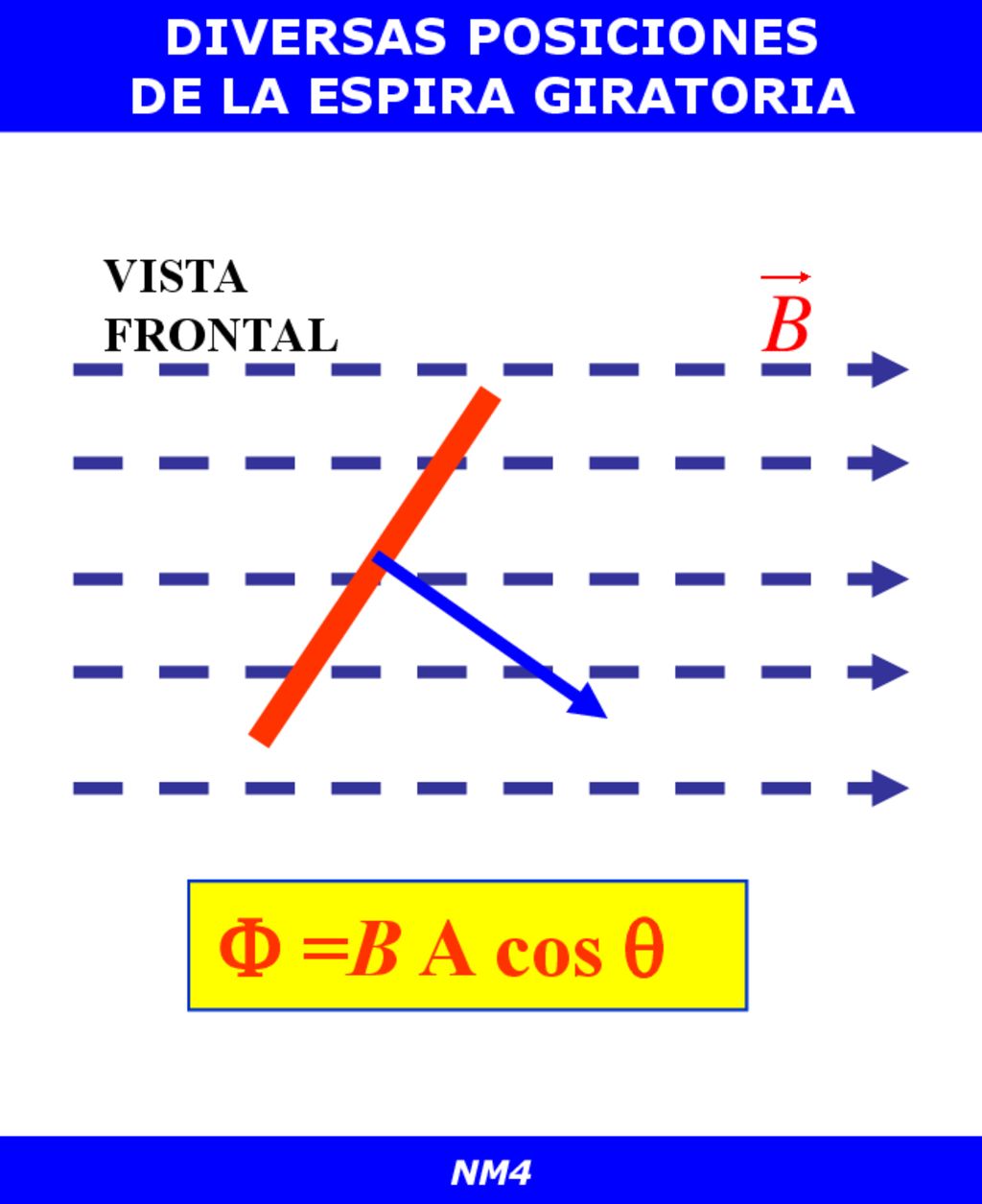

23  =B A cos  DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL
CIRCUITO RC PARA CARGA Y DESCARGA DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL  =B A cos  NM4

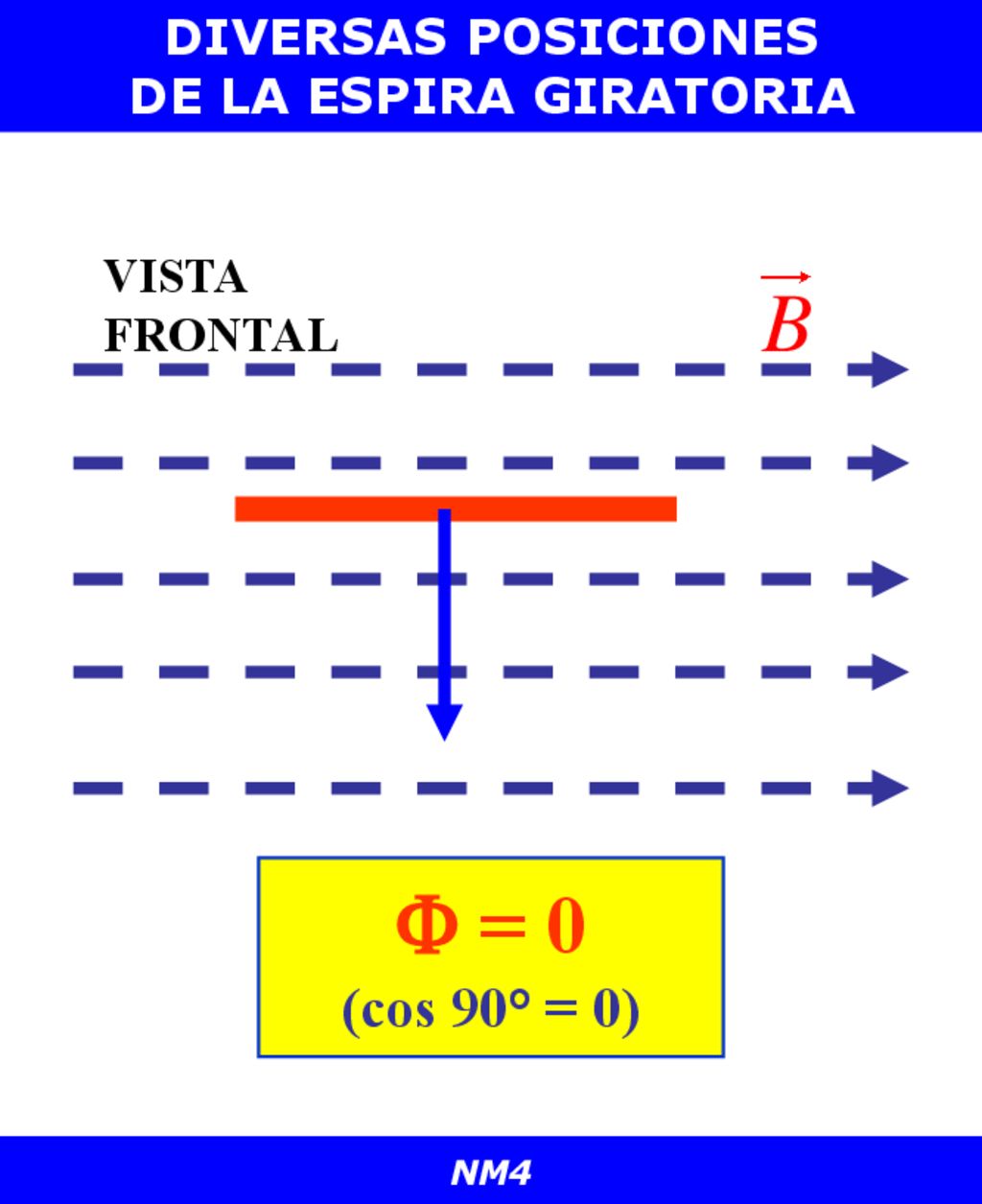

24  = 0 (cos 90° = 0) DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA
CIRCUITO RC PARA CARGA Y DESCARGA DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL  = 0 (cos 90° = 0) NM4

25 TOMA VALOR DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL
CIRCUITO RC PARA CARGA Y DESCARGA DIVERSAS POSICIONES DE LA ESPIRA GIRATORIA VISTA FRONTAL TOMA VALOR NEGATIVO NM4

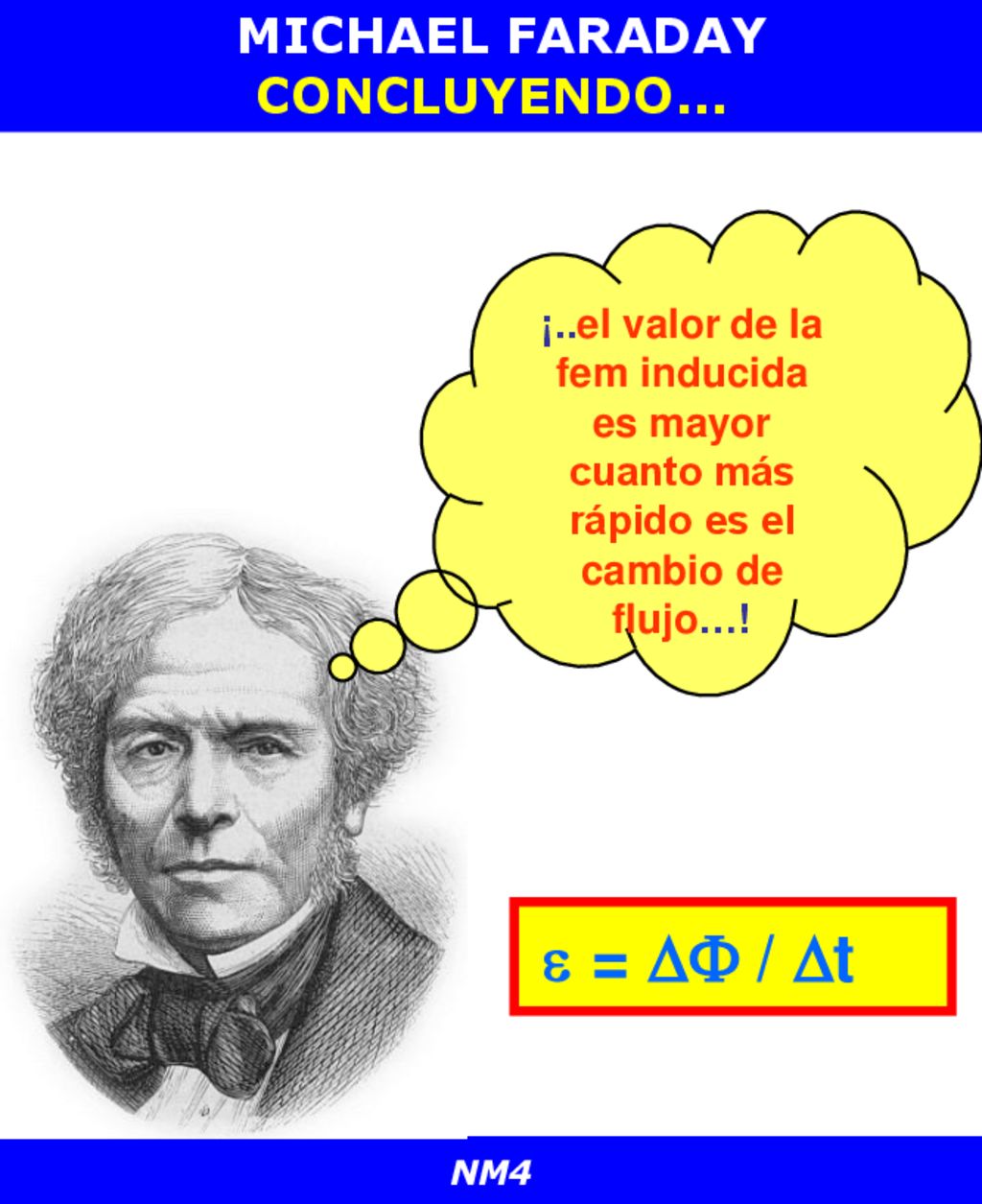

26 MICHAEL FARADAY CONCLUYENDO…
¡..el valor de la fem inducida es mayor cuanto más rápido es el cambio de flujo…!  =  / t NM4

27 HE DESCUBIERTO LA INDUCCIÓN ELECTROMAG-NÉTICA
MICHAEL FARADAY EN 1931 HE DESCUBIERTO LA INDUCCIÓN ELECTROMAG-NÉTICA NM4

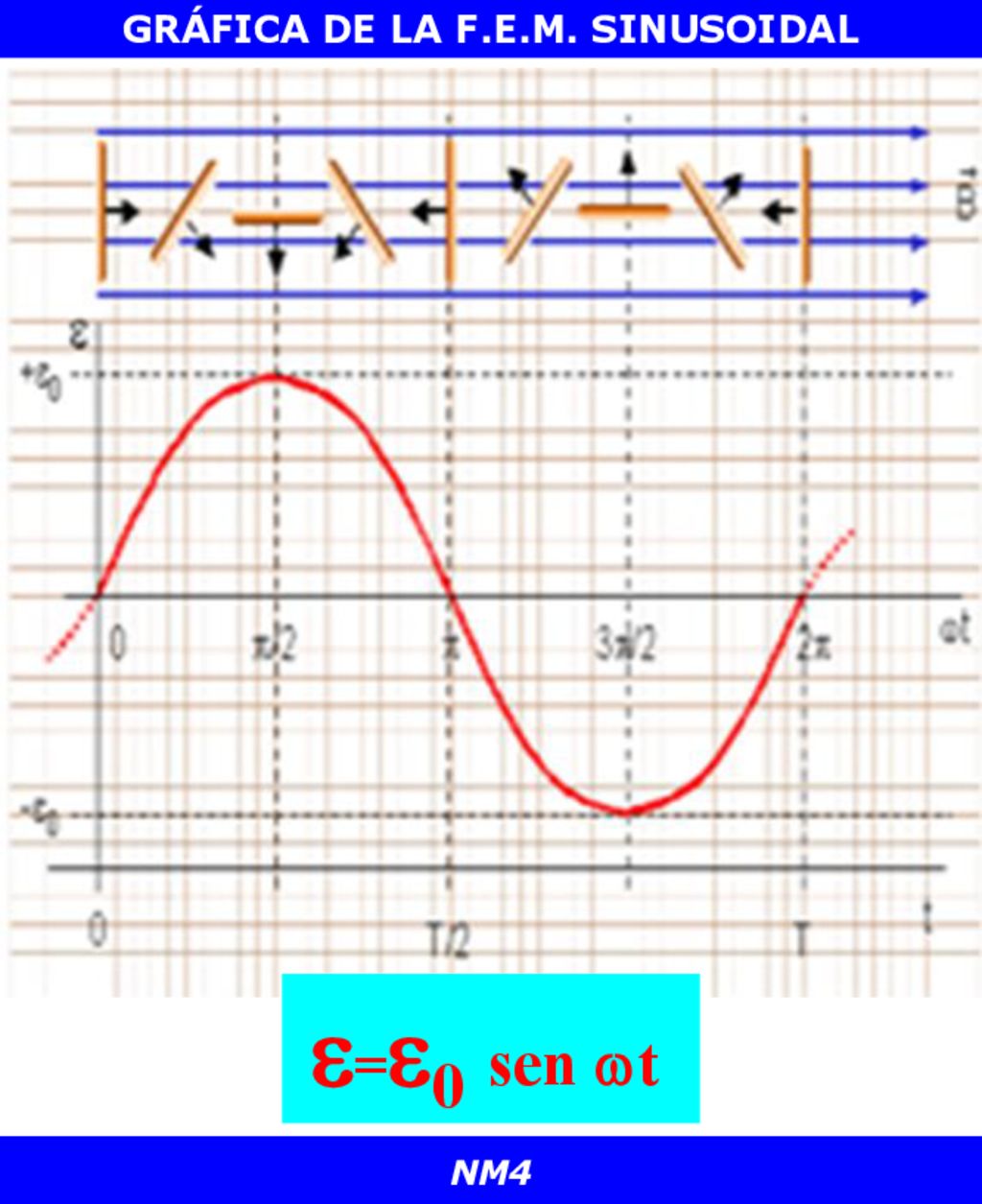

28 GRÁFICA DE LA F.E.M. SINUSOIDAL
=0 sen t NM4

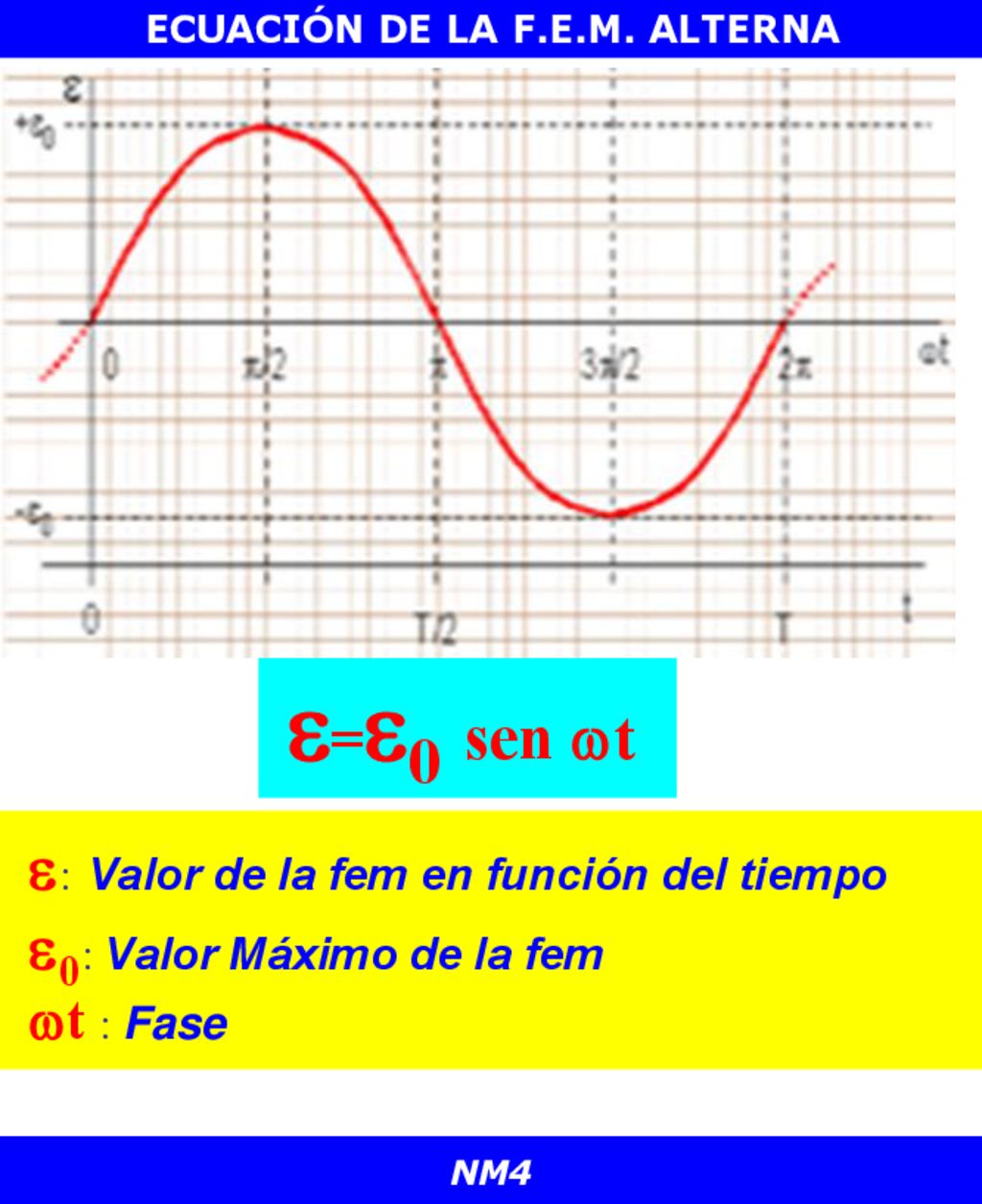

29 ECUACIÓN DE LA F.E.M. ALTERNA
=0 sen t : Valor de la fem en función del tiempo 0: Valor Máximo de la fem t : Fase NM4

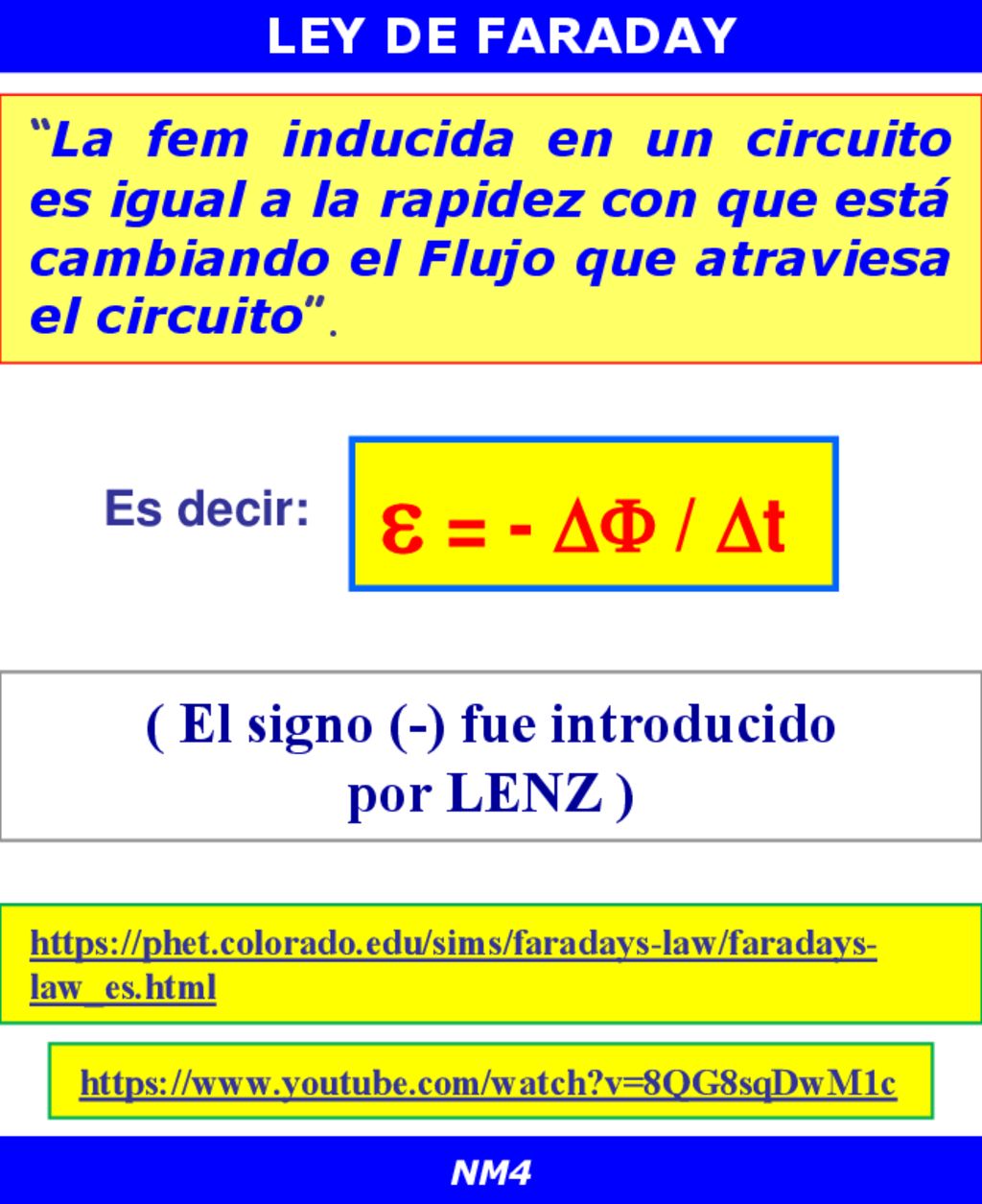

30 ( El signo (-) fue introducido
LEY DE FARADAY “La fem inducida en un circuito es igual a la rapidez con que está cambiando el Flujo que atraviesa el circuito”.  = -  / t Es decir: ( El signo (-) fue introducido por LENZ ) NM4

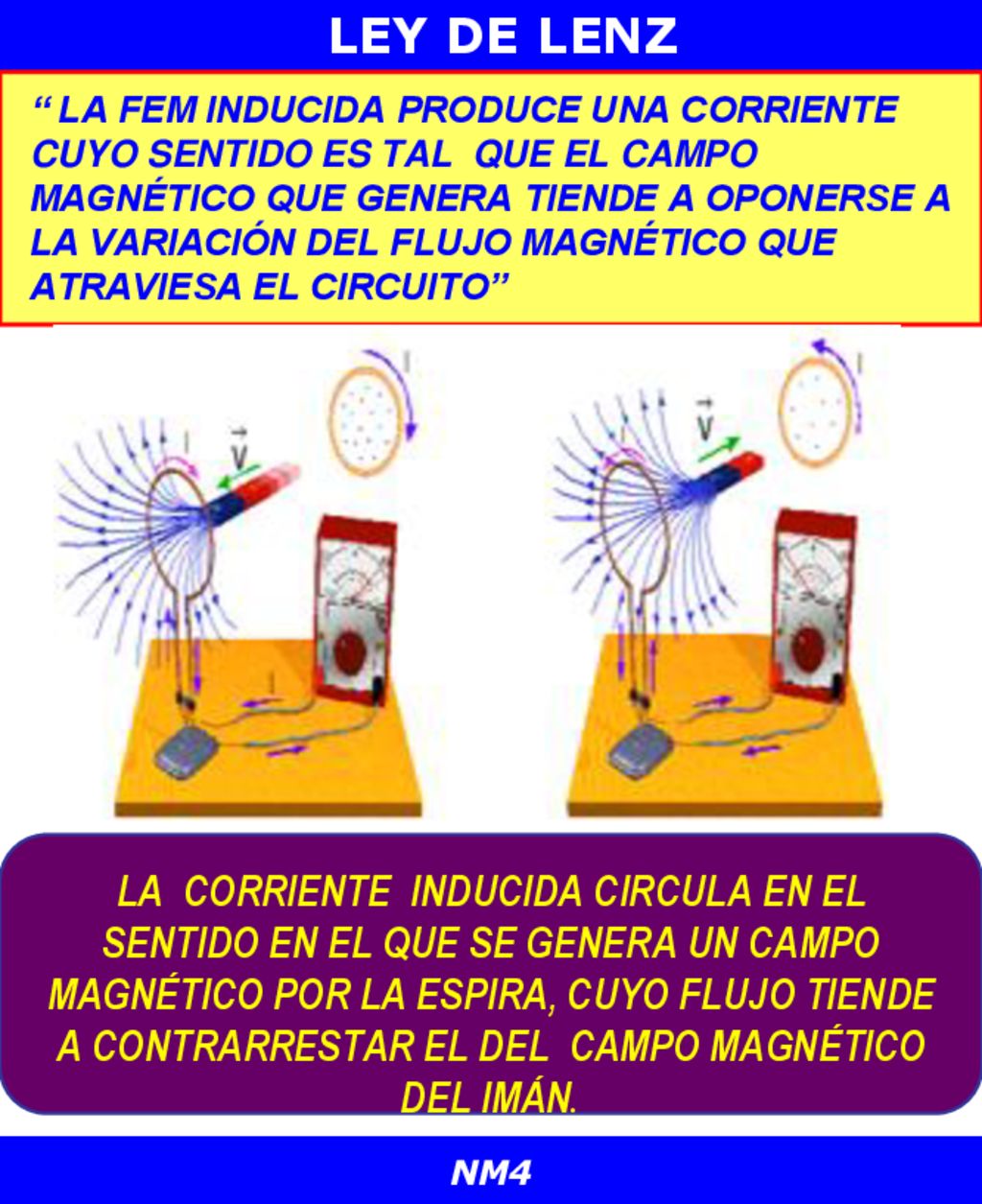

31 LEY DE LENZ “ LA FEM INDUCIDA PRODUCE UNA CORRIENTE CUYO SENTIDO ES TAL QUE EL CAMPO MAGNÉTICO QUE GENERA TIENDE A OPONERSE A LA VARIACIÓN DEL FLUJO MAGNÉTICO QUE ATRAVIESA EL CIRCUITO” La Corriente Inducida circula en el sentido en el que se genera un Campo Magnético por la espira, cuyo flujo tiende a contrarrestar el del Campo Magnético del imán. NM4

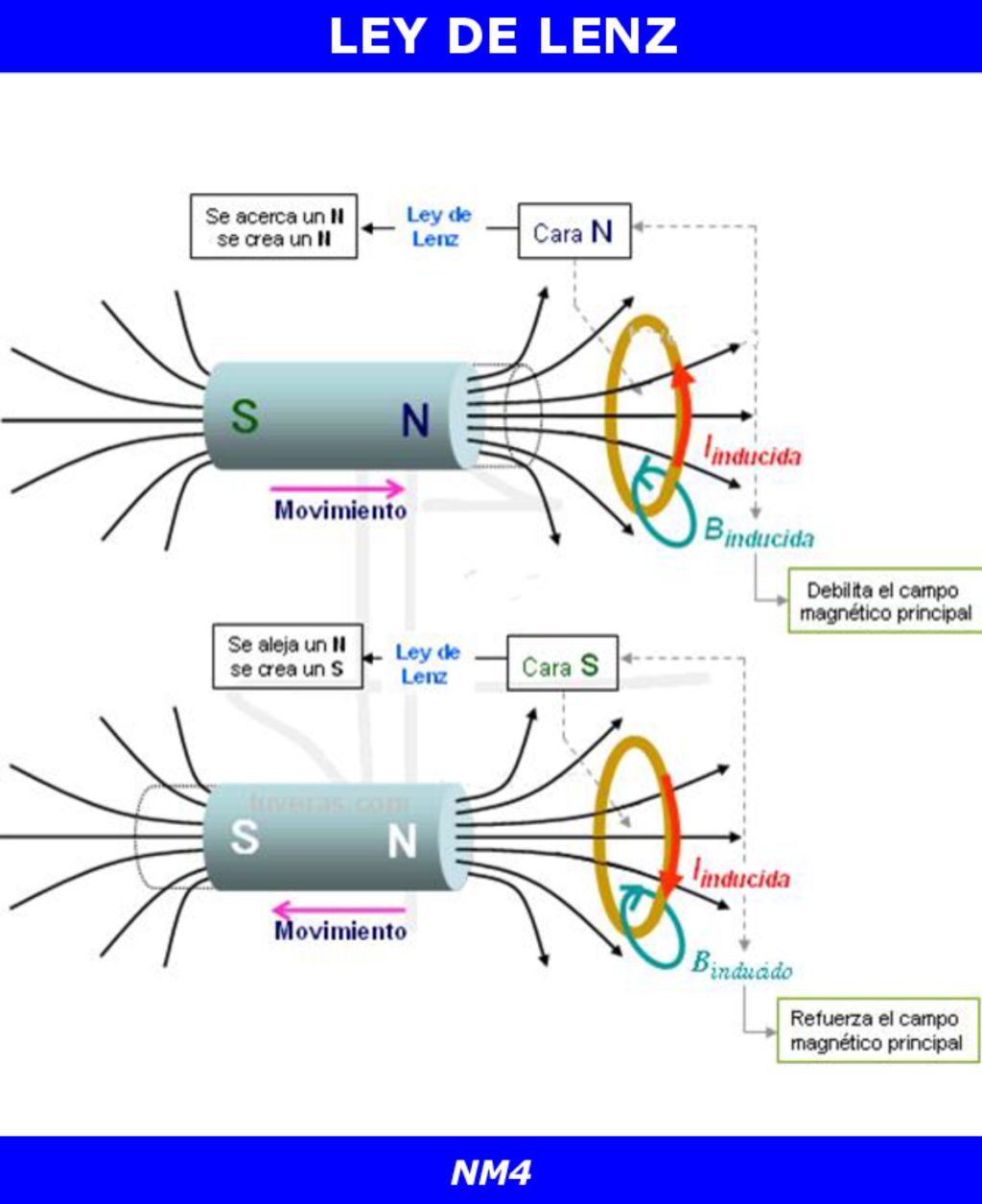

32 LEY DE LENZ NM4

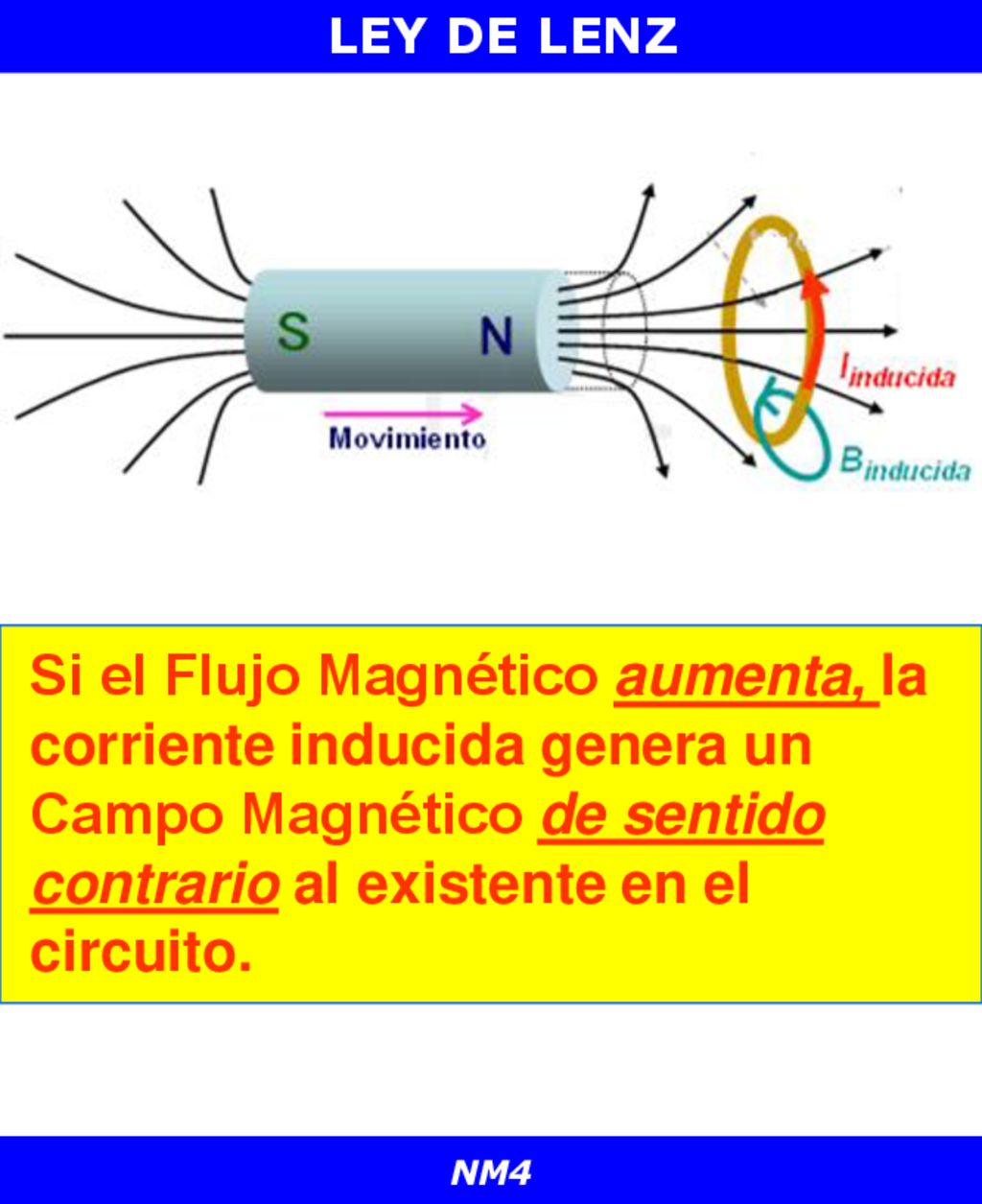

33 LEY DE LENZ Si el Flujo Magnético aumenta, la corriente inducida genera un Campo Magnético de sentido contrario al existente en el circuito. NM4

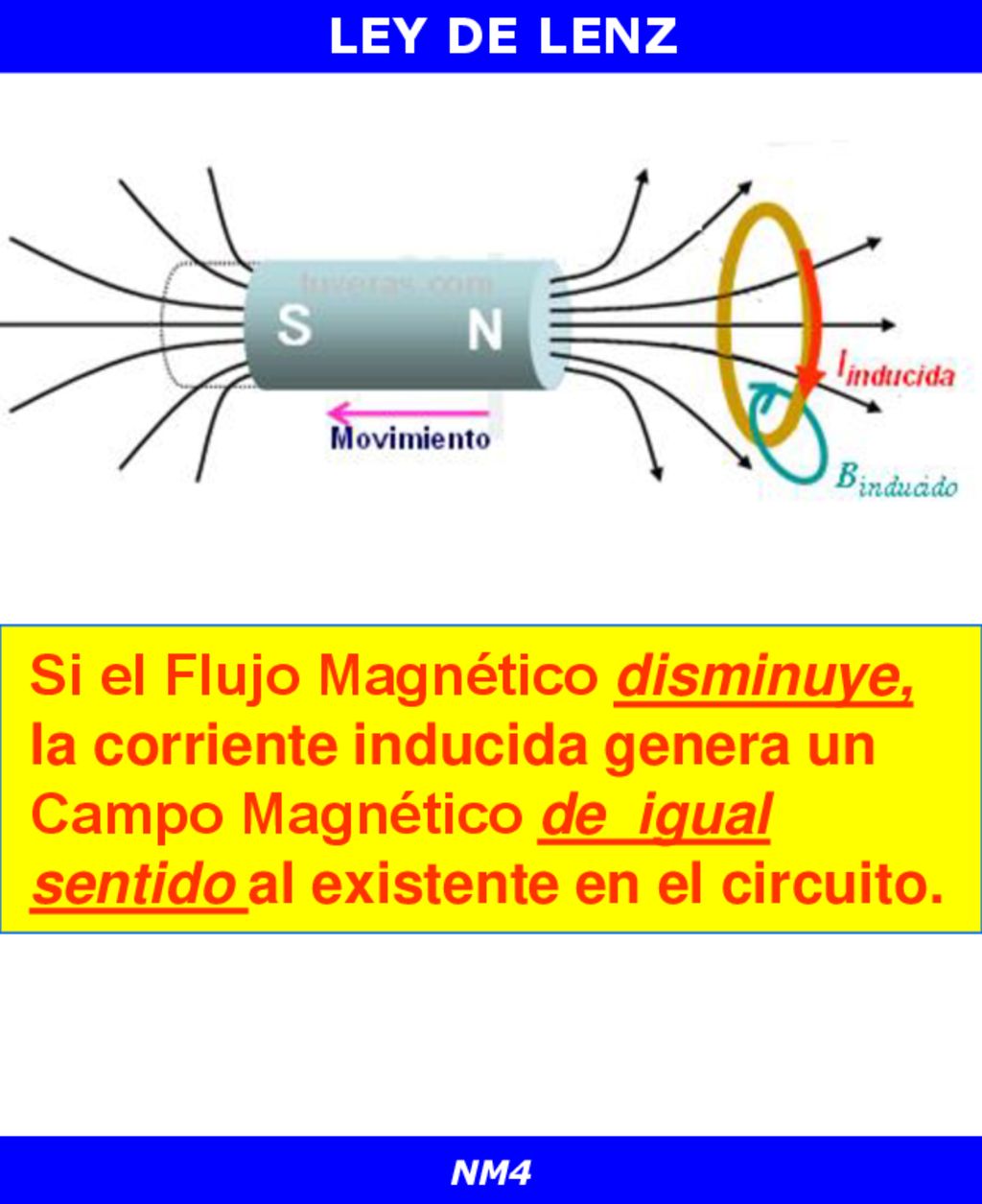

34 LEY DE LENZ Si el Flujo Magnético disminuye, la corriente inducida genera un Campo Magnético de igual sentido al existente en el circuito. NM4

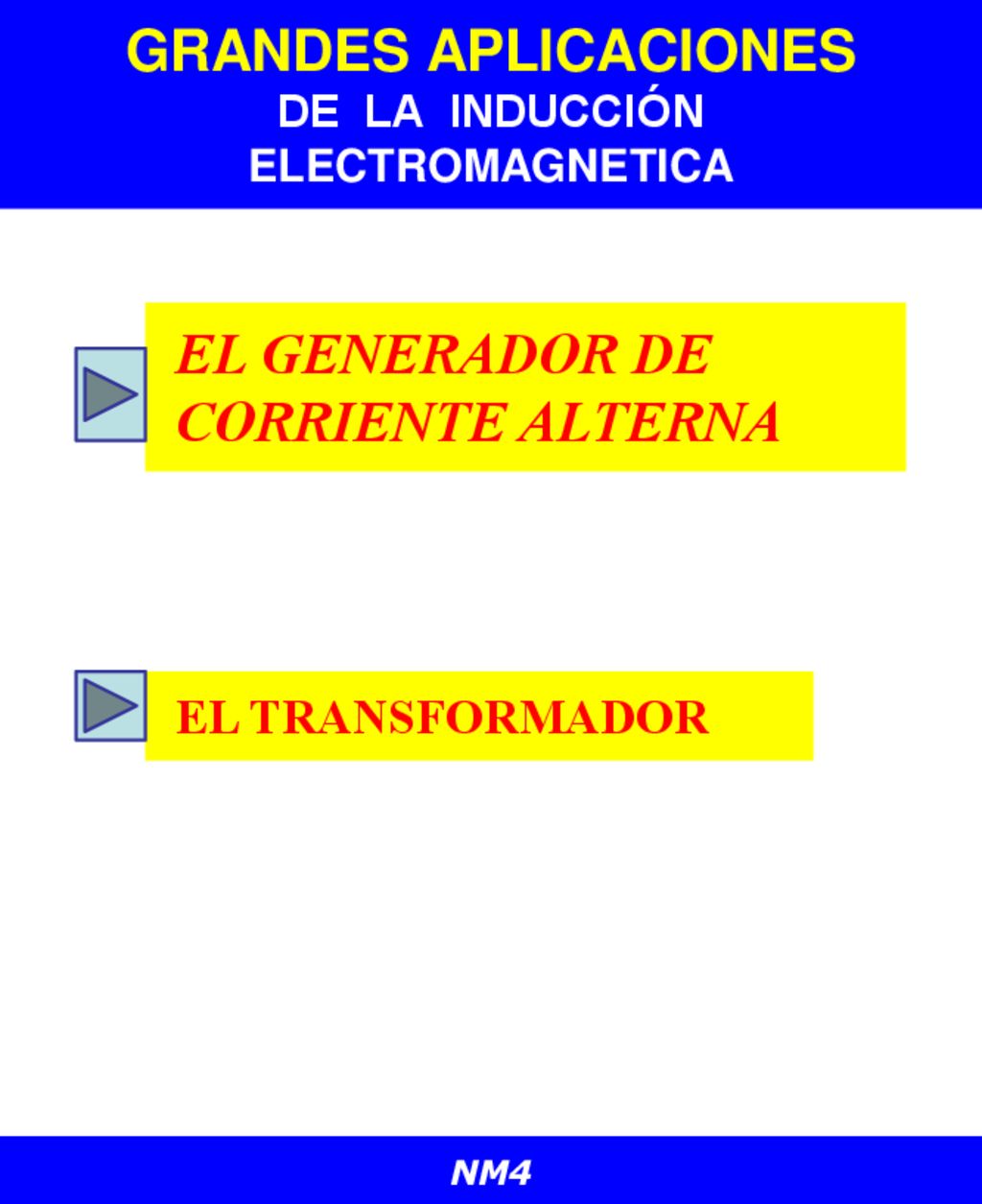

35 GRANDES APLICACIONES DE LA INDUCCIÓN ELECTROMAGNETICA
EL GENERADOR DE CORRIENTE ALTERNA EL TRANSFORMADOR NM4

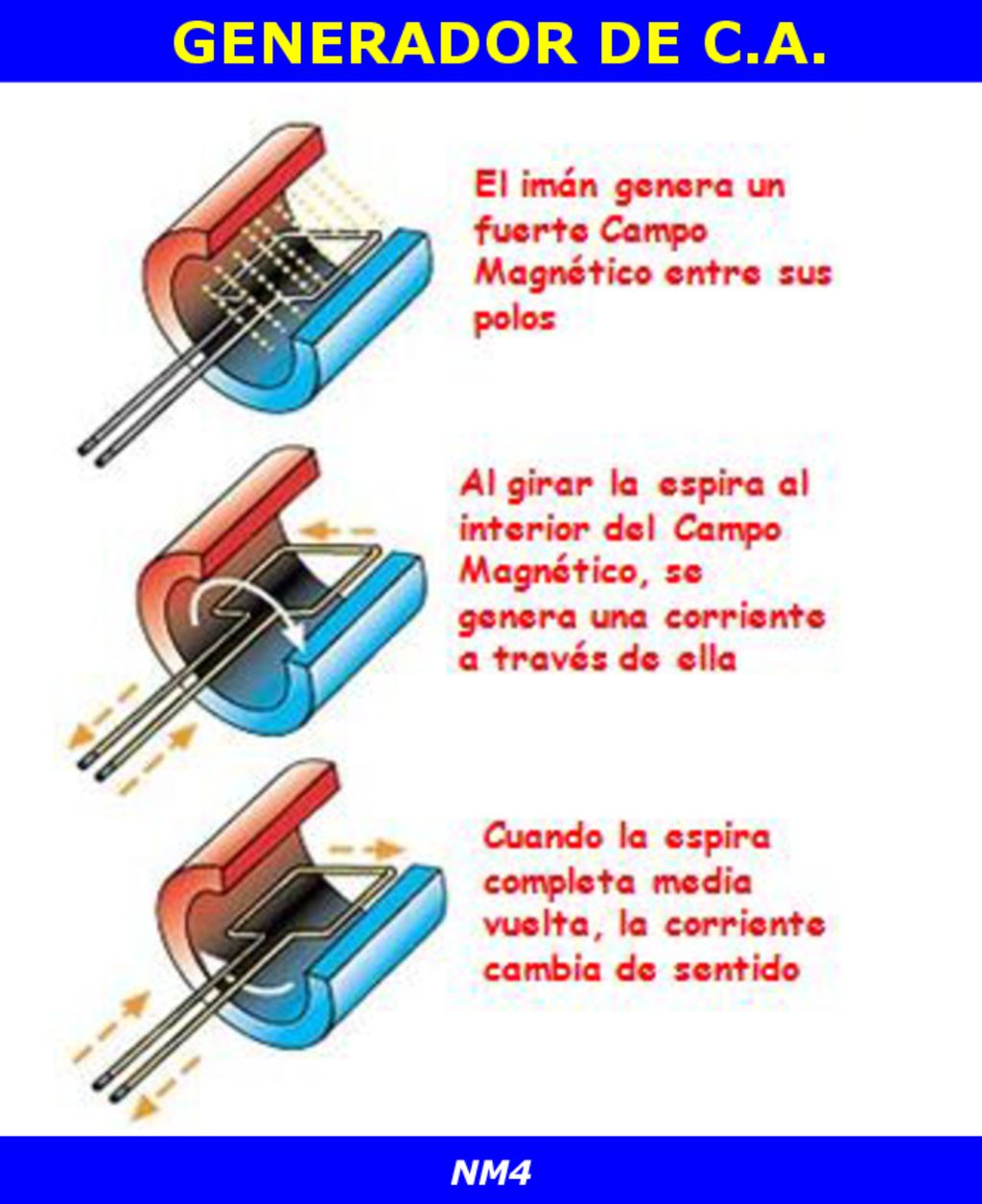

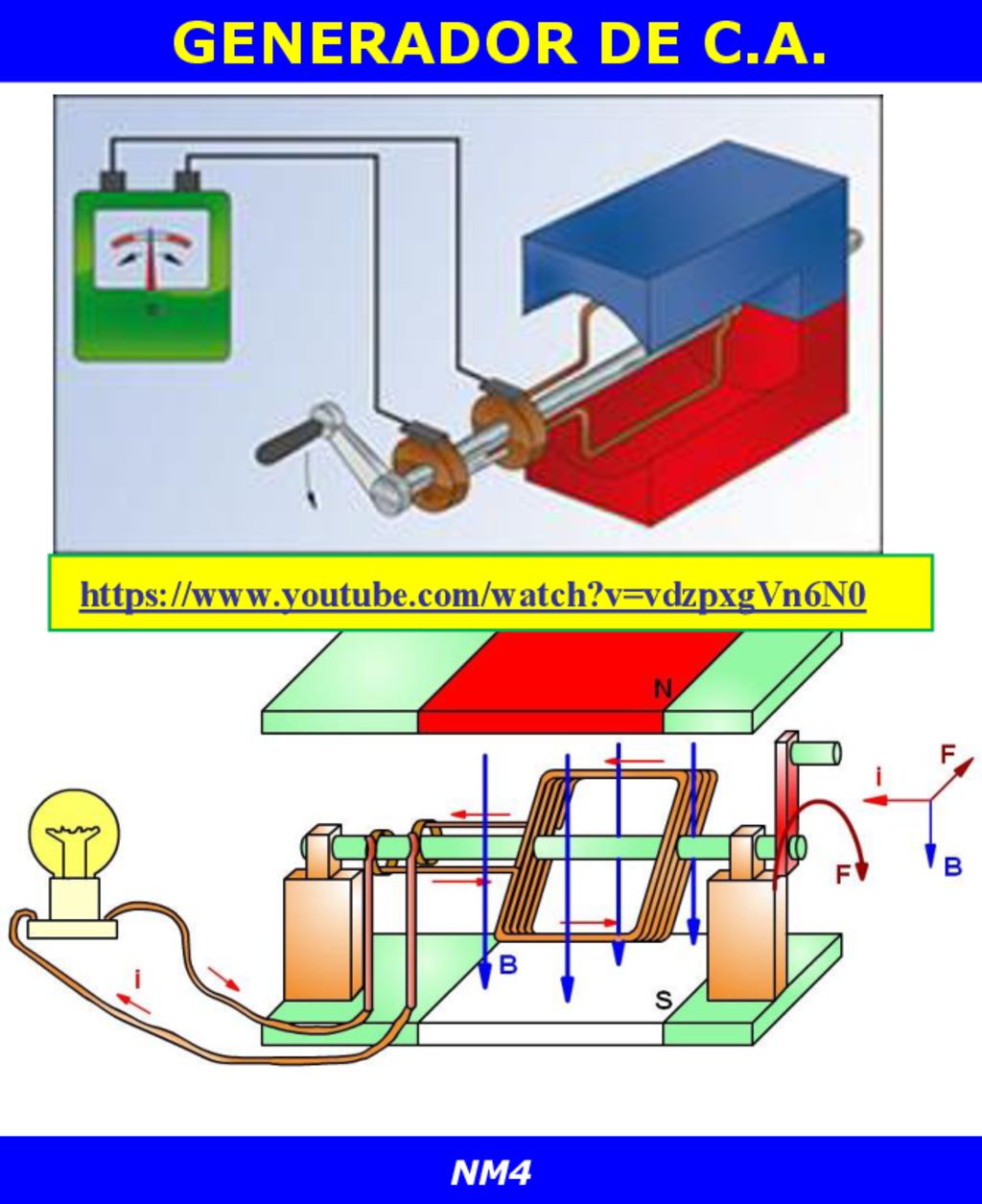

36 GENERADOR DE C.A. NM4

37 ESQUEMA DE UN GENERADOR
La espira gira con velocidad angular  constante en el campo magnético uniforme generado por el imán En la espira se induce una f.e.m. sinusoidal que cambia de sentido 2 veces en cada vuelta que da la espira NM4

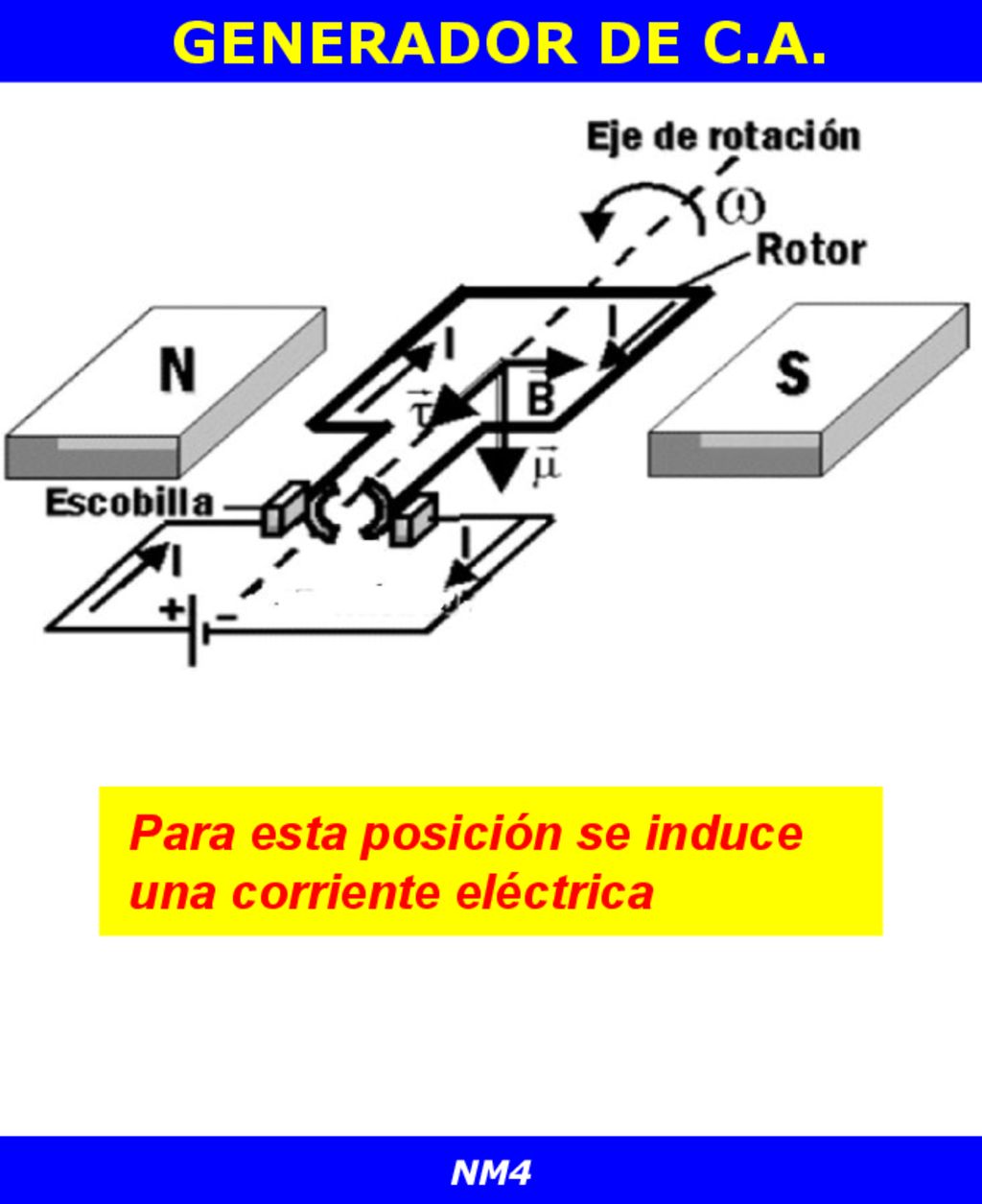

38 GENERADOR DE C.A. Para esta posición se induce una corriente eléctrica
NM4

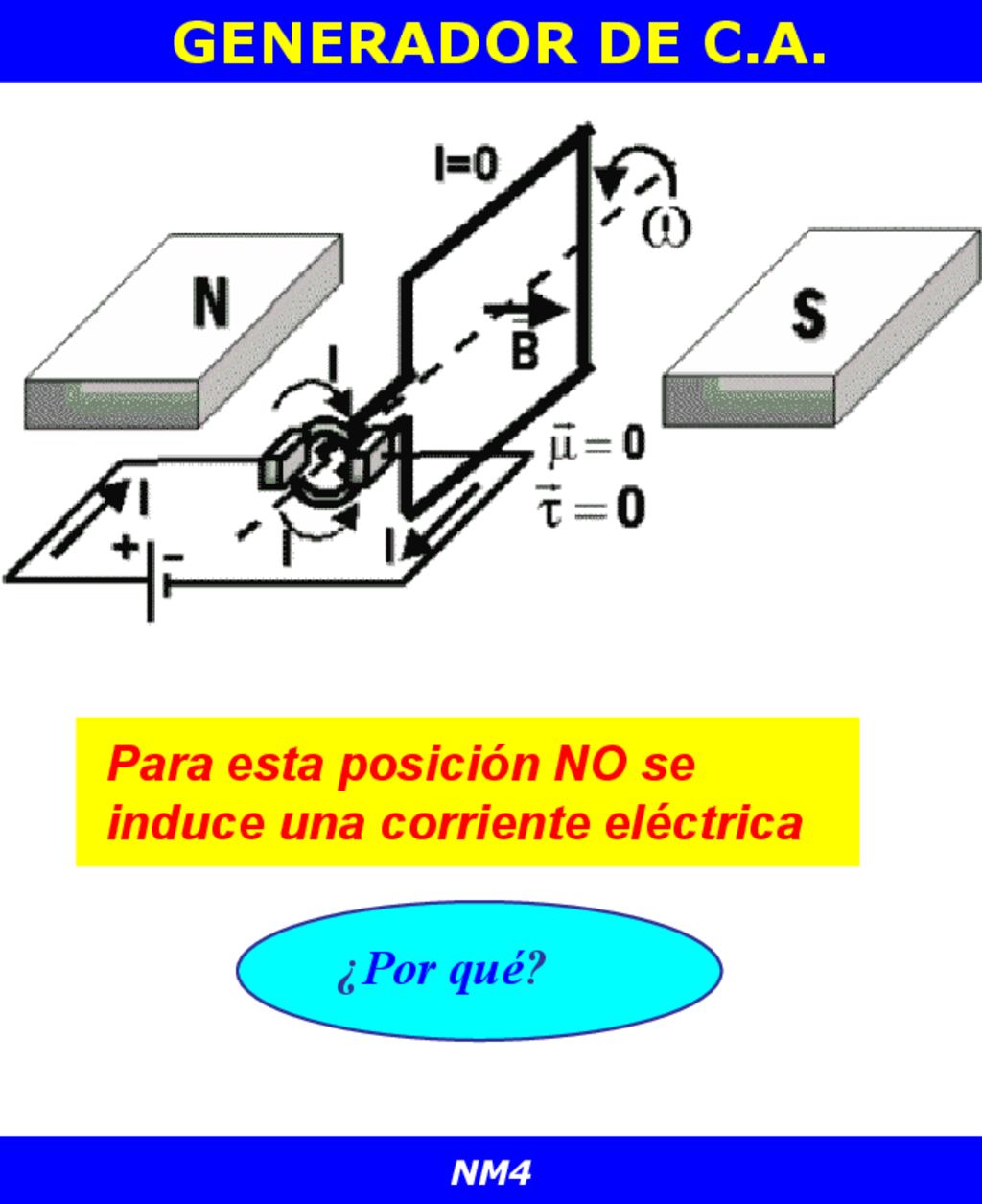

39 GENERADOR DE C.A. Para esta posición NO se induce una corriente eléctrica ¿Por qué? NM4

40 GENERADOR DE C.A. NM4

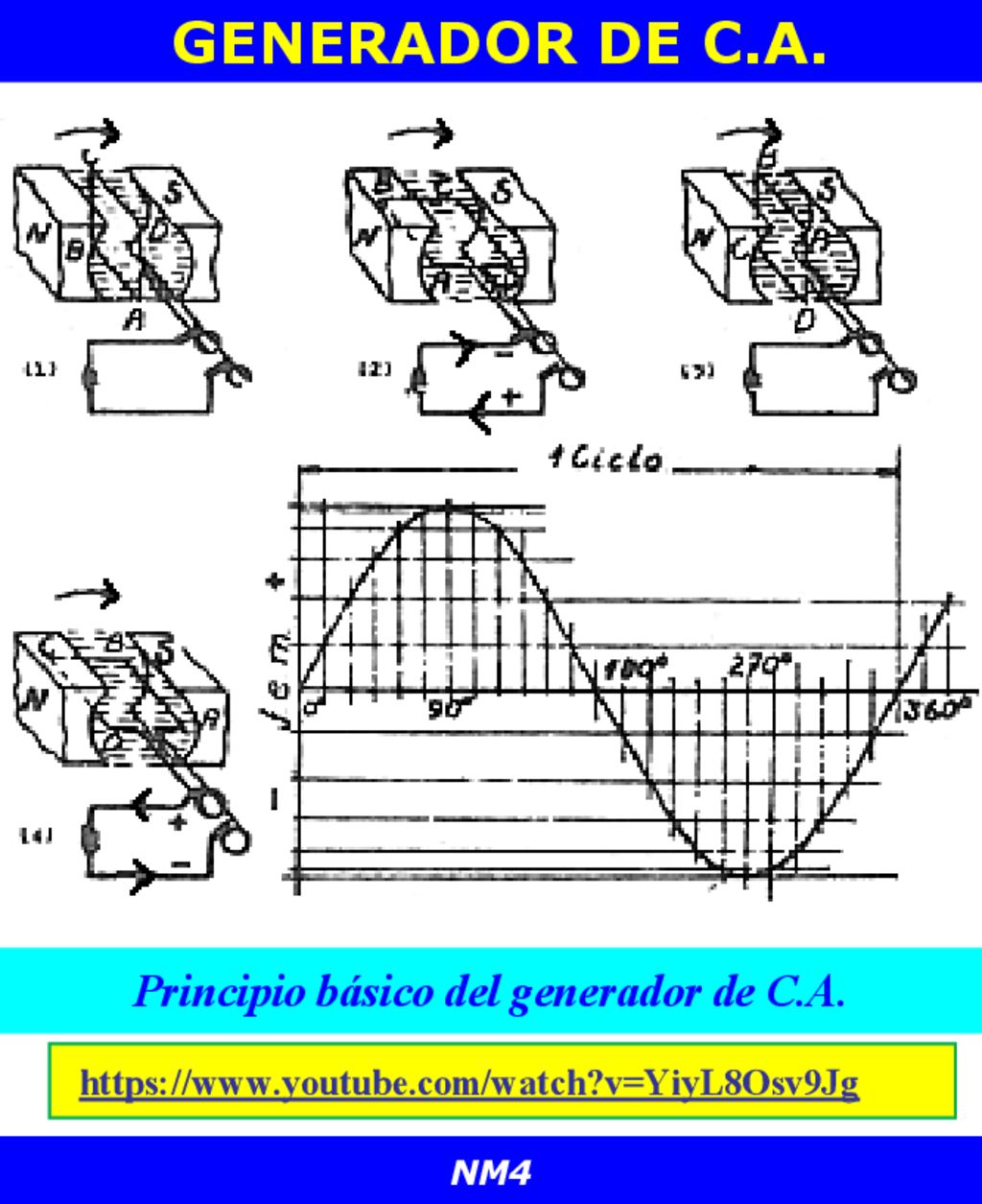

41 Principio básico del generador de C.A.
NM4

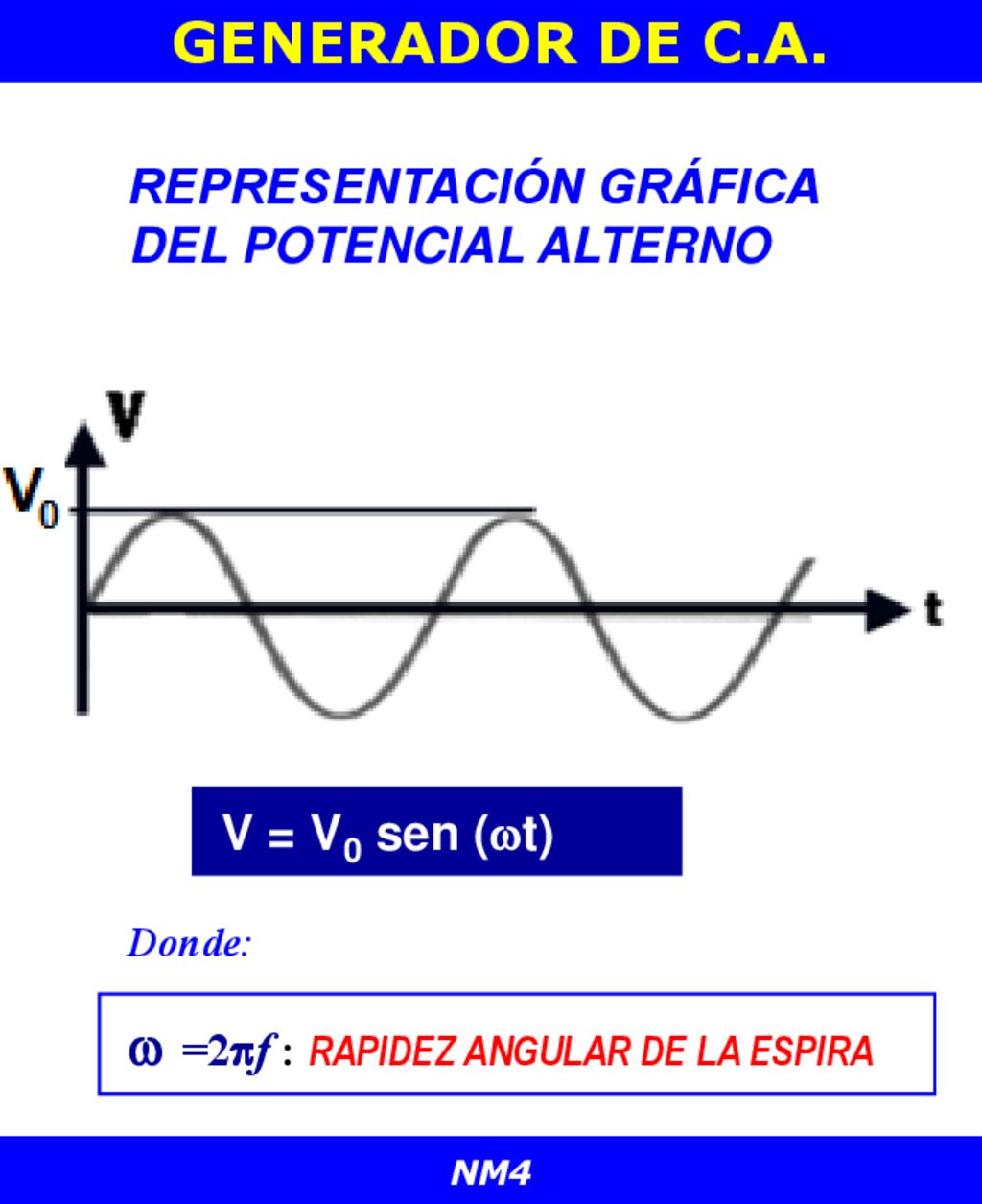

42  =2f : rapidez angular de la espira
GENERADOR DE C.A. REPRESENTACIÓN GRÁFICA DEL POTENCIAL ALTERNO V = V0 sen (t) Donde:  =2f : rapidez angular de la espira NM4

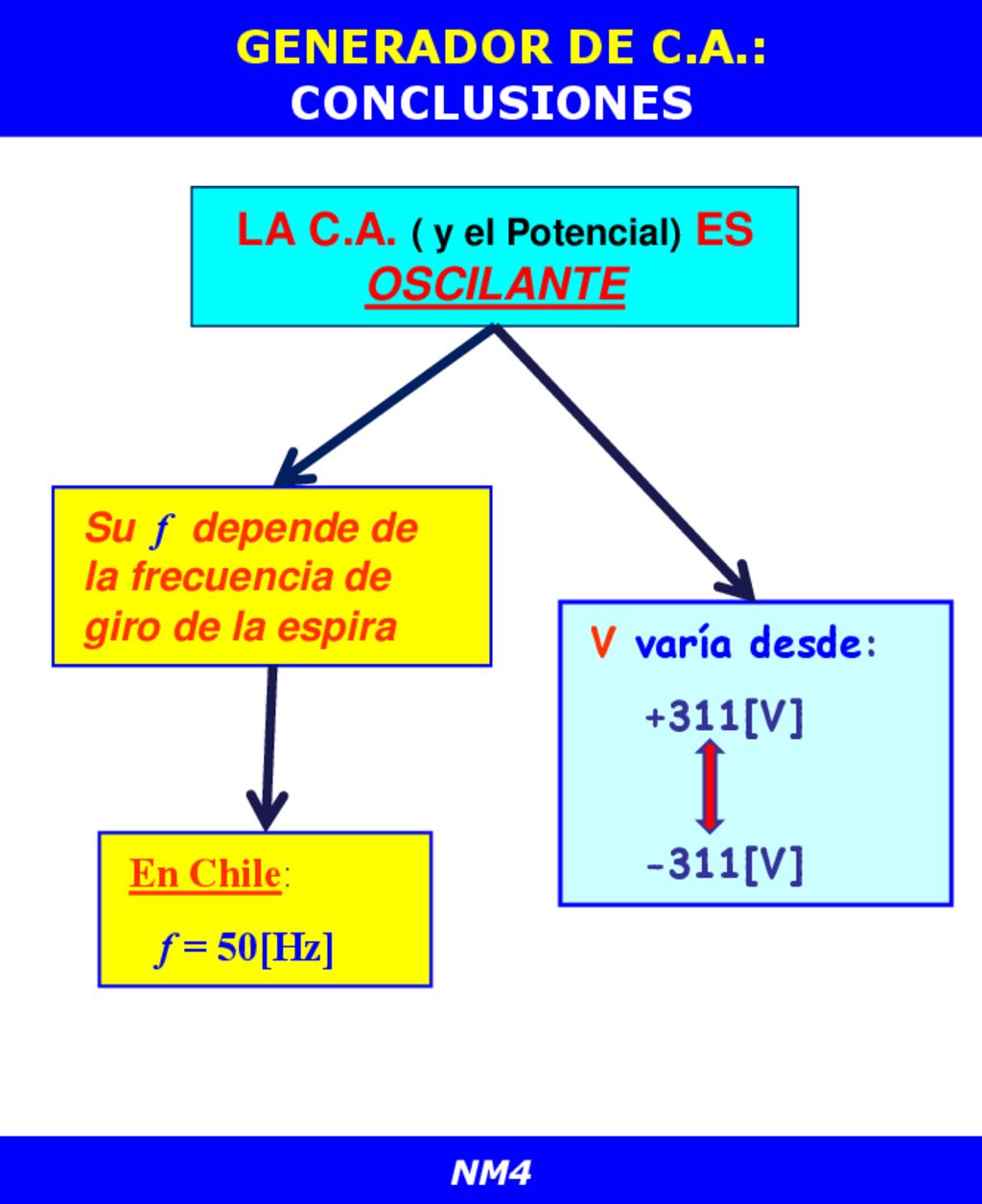

43 GENERADOR DE C.A.: CONCLUSIONES LA C.A. ( y el Potencial) ES OSCILANTE
Su f depende de la frecuencia de giro de la espira V varía desde: +311[V] -311[V] En Chile: f = 50[Hz] NM4

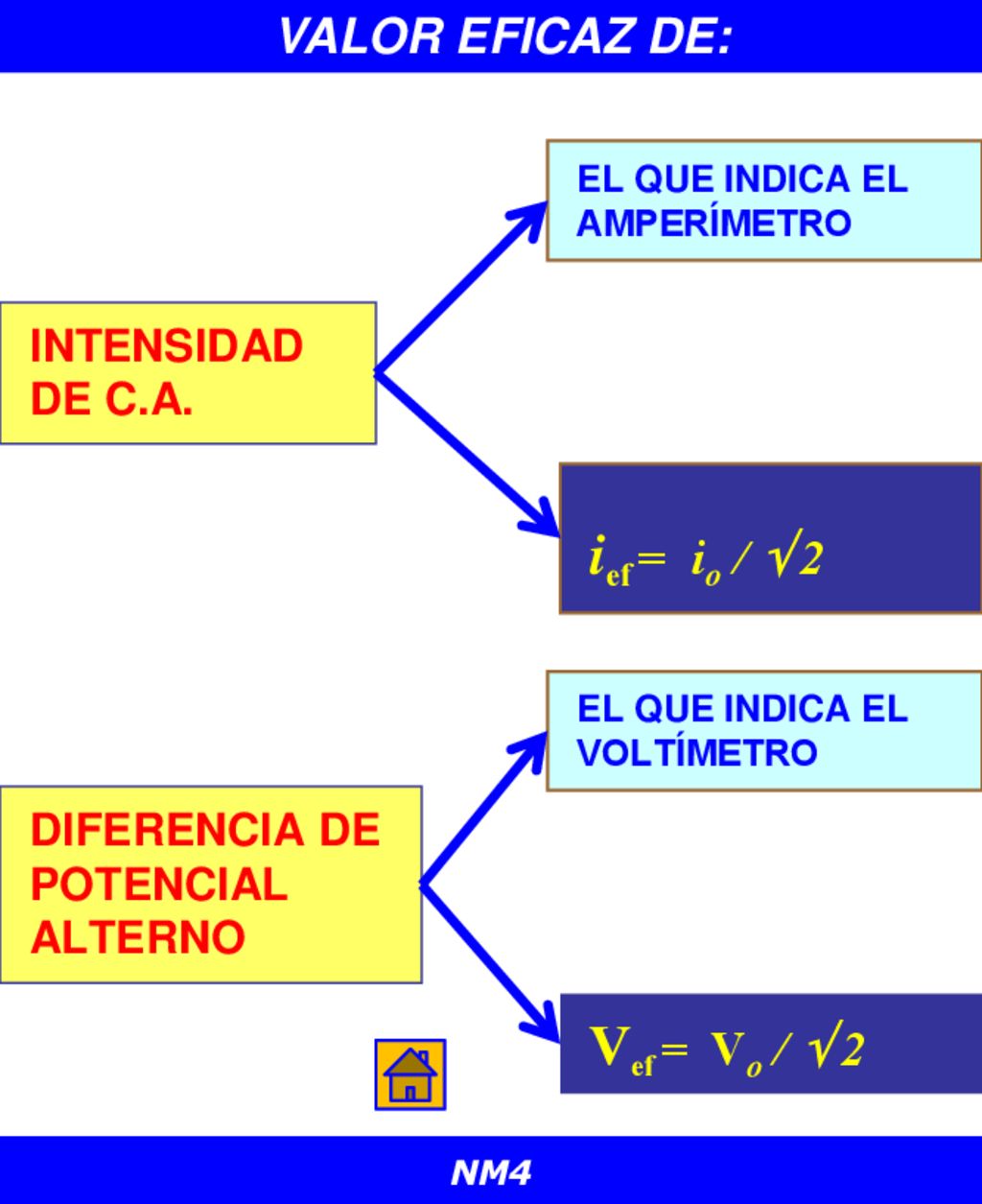

44 ief = io /  2 Vef = Vo /  2 VALOR EFICAZ DE: INTENSIDAD DE C.A.
EL QUE INDICA EL AMPERÍMETRO INTENSIDAD DE C.A. ief = io /  2 EL QUE INDICA EL VOLTÍMETRO DIFERENCIA DE POTENCIAL ALTERNO Vef = Vo /  2 NM4

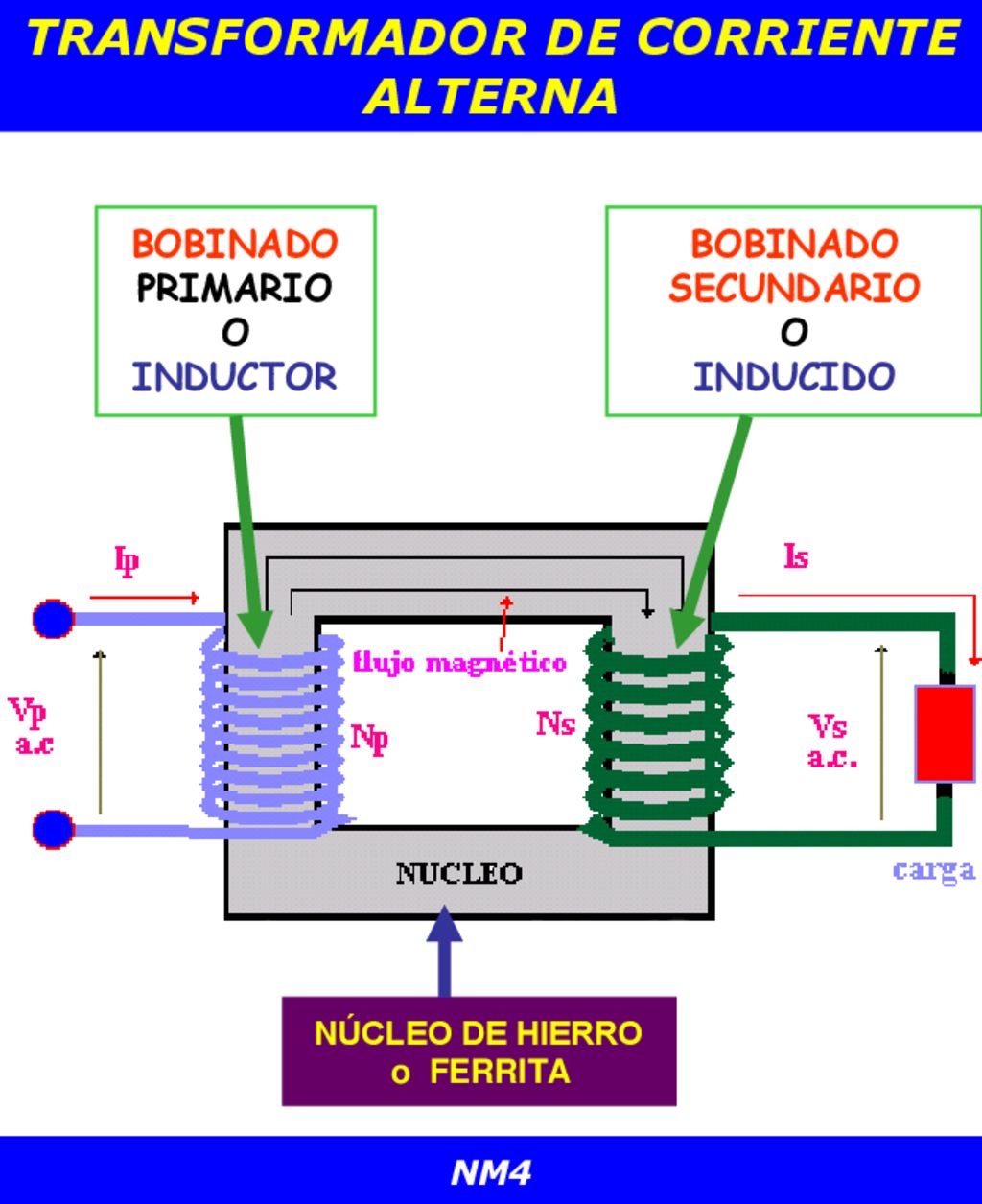

45 TRANSFORMADOR DE CORRIENTE ALTERNA
CIRCUITO RC PARA CARGA Y DESCARGA TRANSFORMADOR DE CORRIENTE ALTERNA BOBINADO PRIMARIO O INDUCTOR BOBINADO SECUNDARIO O INDUCIDO NÚCLEO DE HIERRO o FERRITA NM4

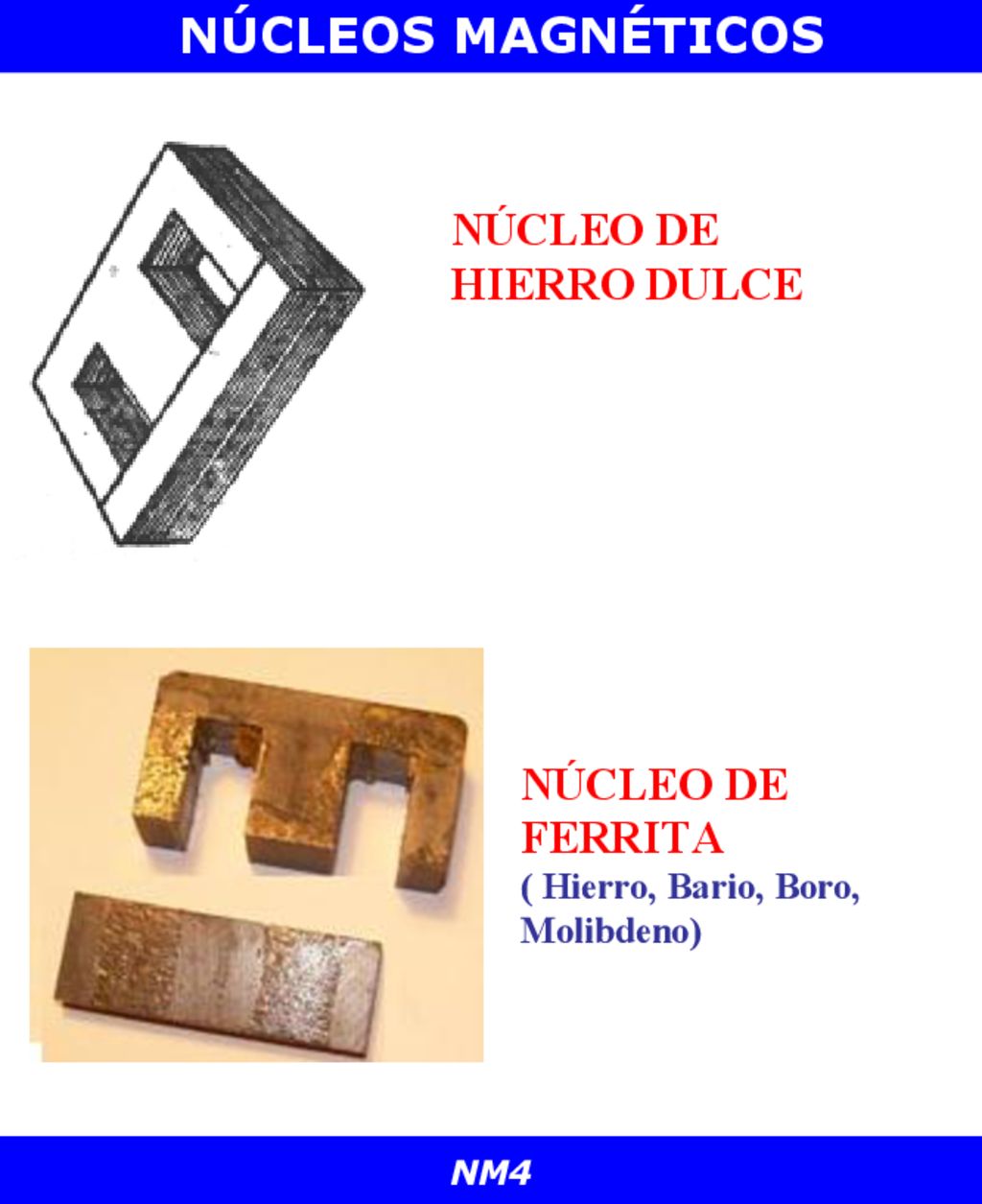

46 NÚCLEOS MAGNÉTICOS NÚCLEO DE HIERRO DULCE
NÚCLEO DE FERRITA ( Hierro, Bario, Boro, Molibdeno) NM4

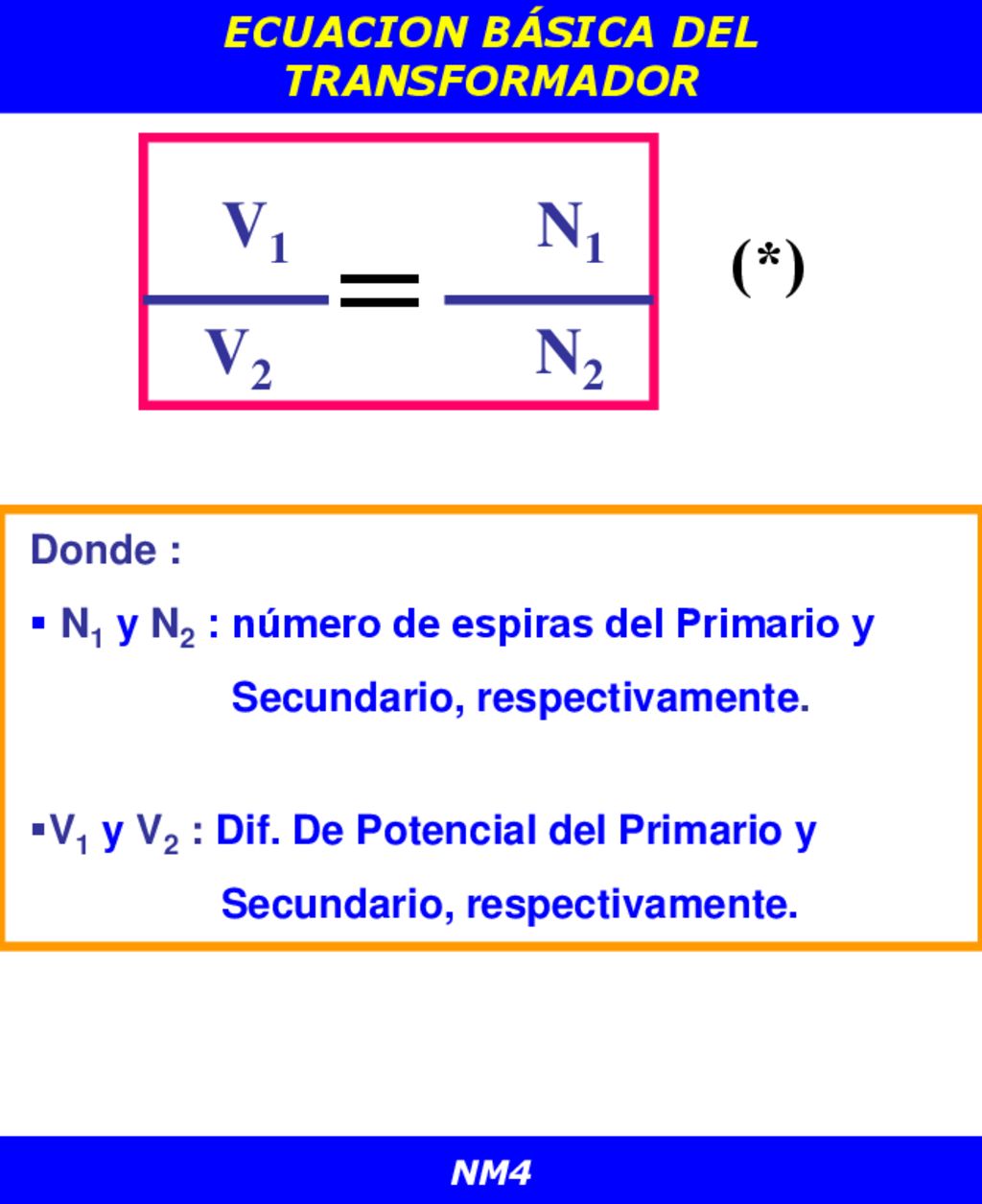

47 CIRCUITO RC PARA CARGA Y DESCARGA ECUACION BÁSICA DEL TRANSFORMADOR
V N1 V N2 = (*) Donde : N1 y N2 : número de espiras del Primario y Secundario, respectivamente. V1 y V2 : Dif. De Potencial del Primario y NM4

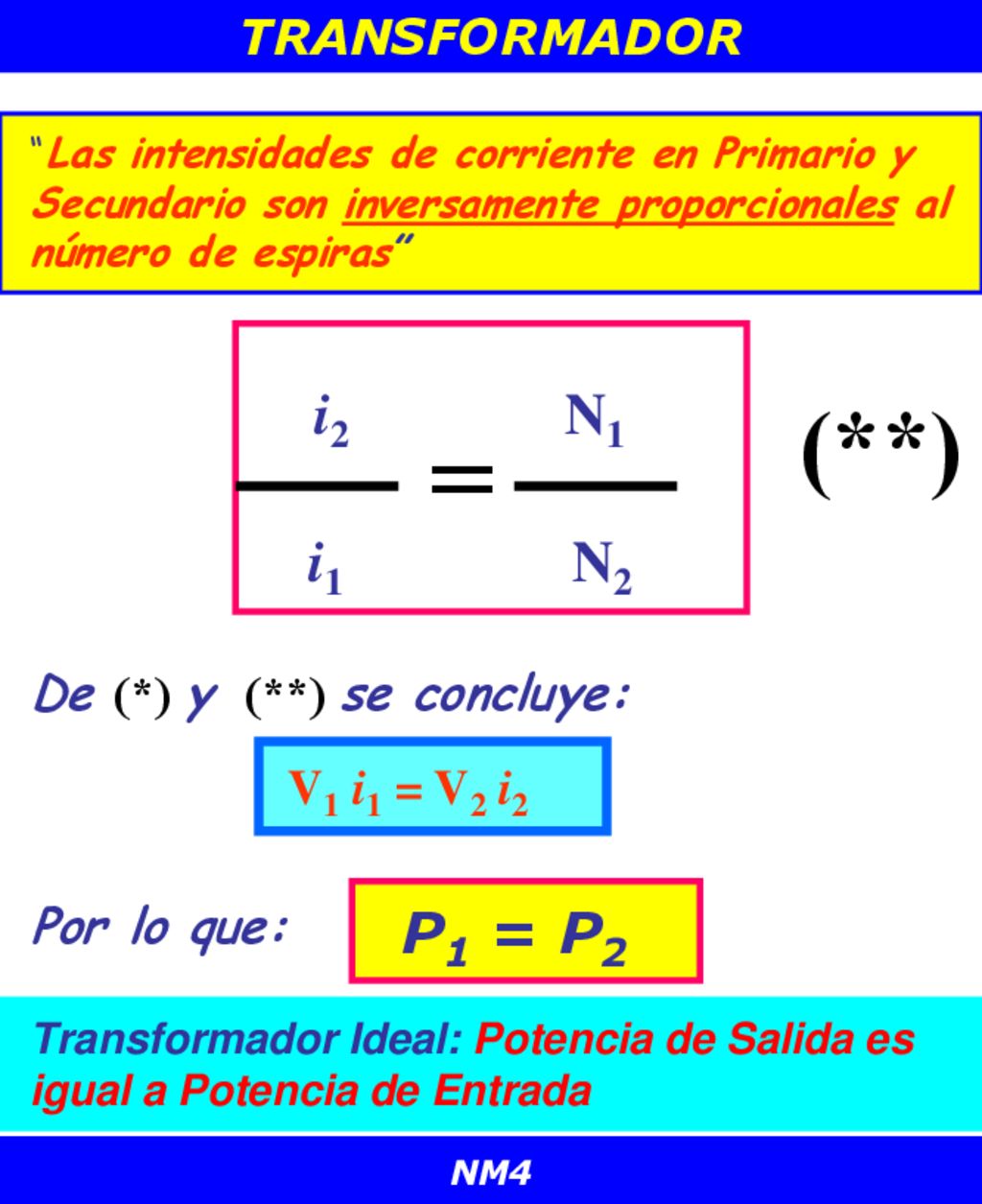

48 CIRCUITO RC PARA CARGA Y DESCARGA
TRANSFORMADOR “Las intensidades de corriente en Primario y Secundario son inversamente proporcionales al número de espiras” i N1 i N2 (**) = De (*) y (**) se concluye: V1 i1 = V2 i2 Por lo que: P1 = P2 Transformador Ideal: Potencia de Salida es igual a Potencia de Entrada NM4

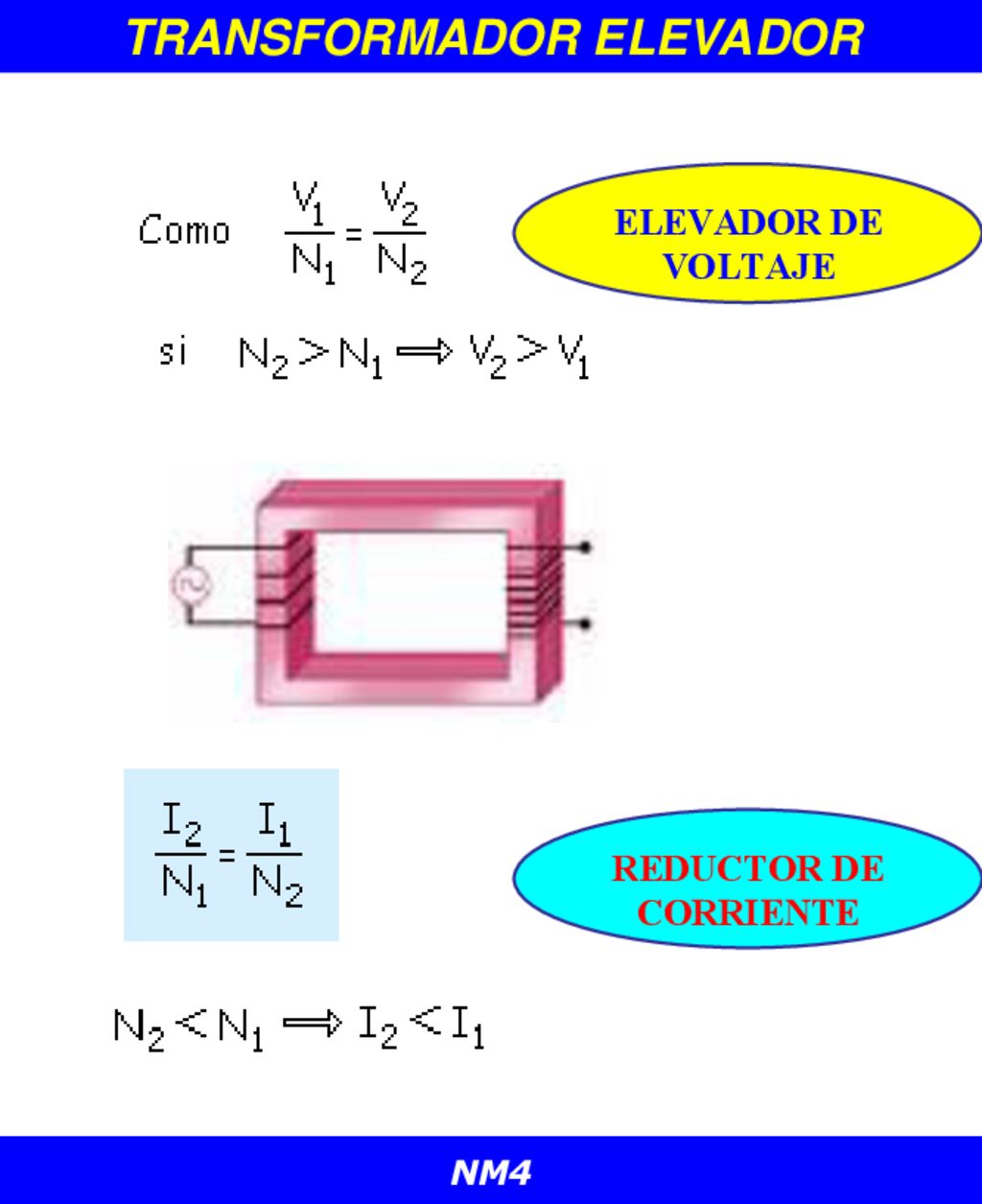

49 TRANSFORMADOR ELEVADOR
ELEVADOR DE VOLTAJE REDUCTOR DE CORRIENTE NM4

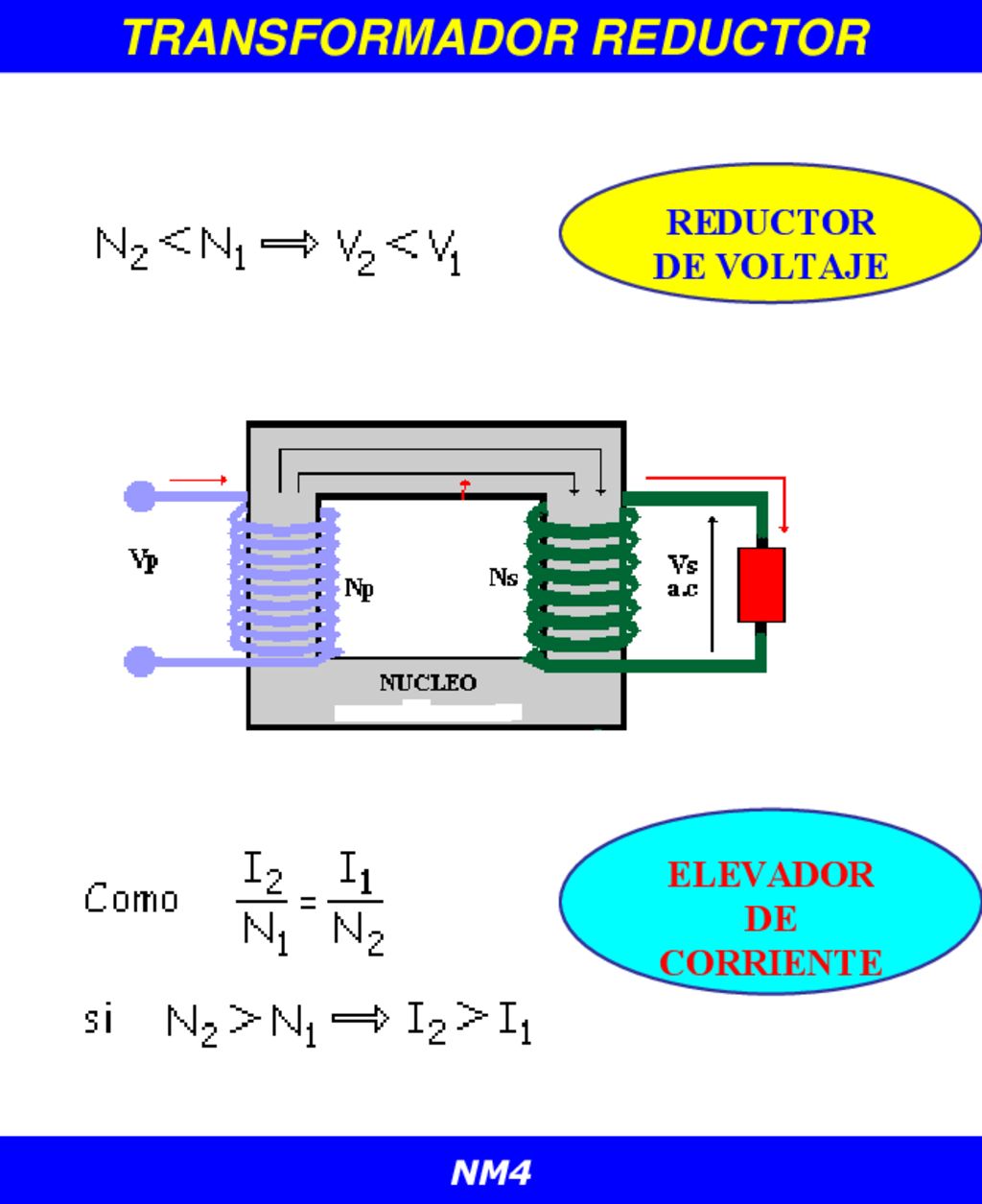

50 TRANSFORMADOR REDUCTOR
REDUCTOR DE VOLTAJE ELEVADOR DE CORRIENTE NM4

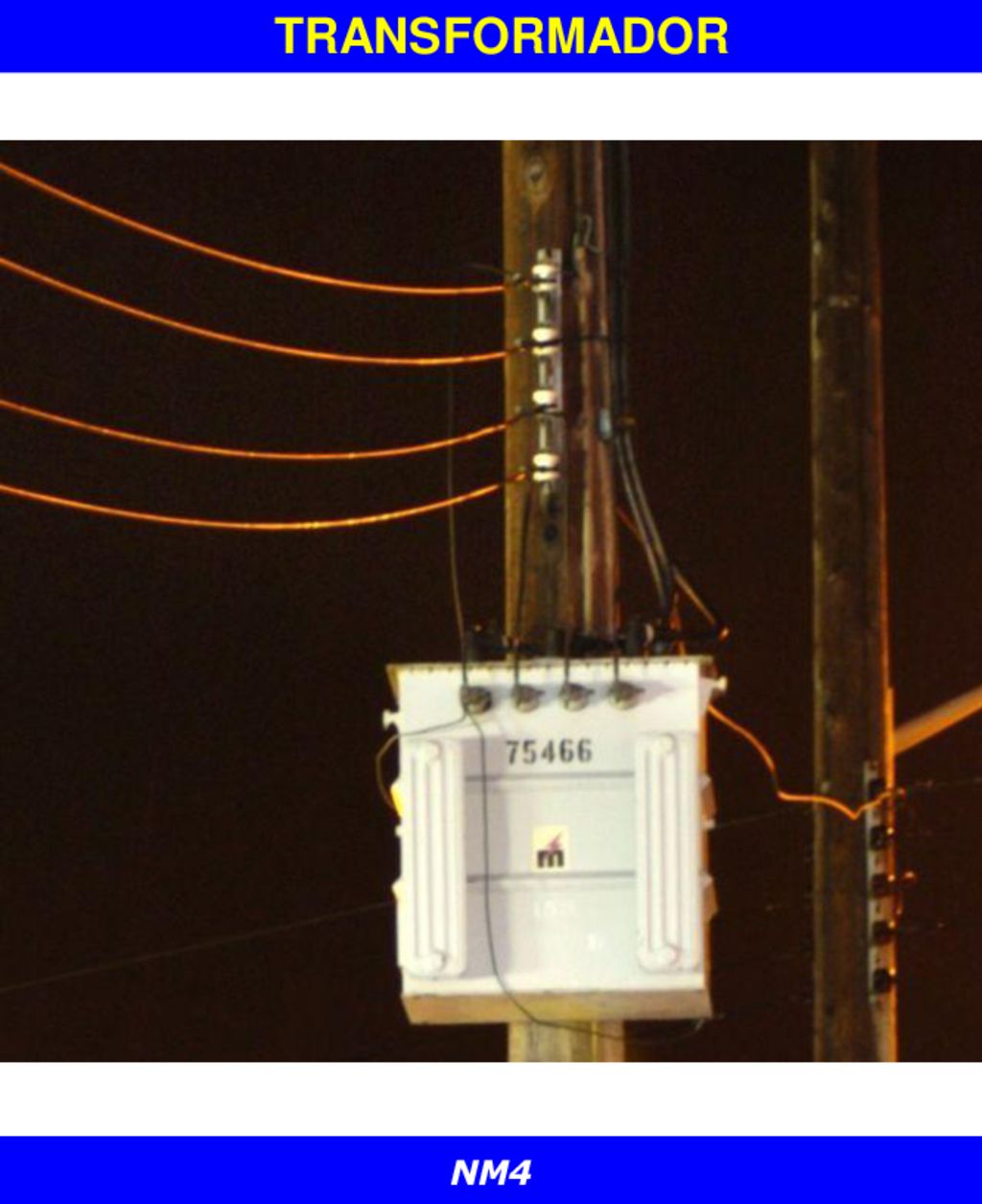

51 TRANSFORMADOR NM4

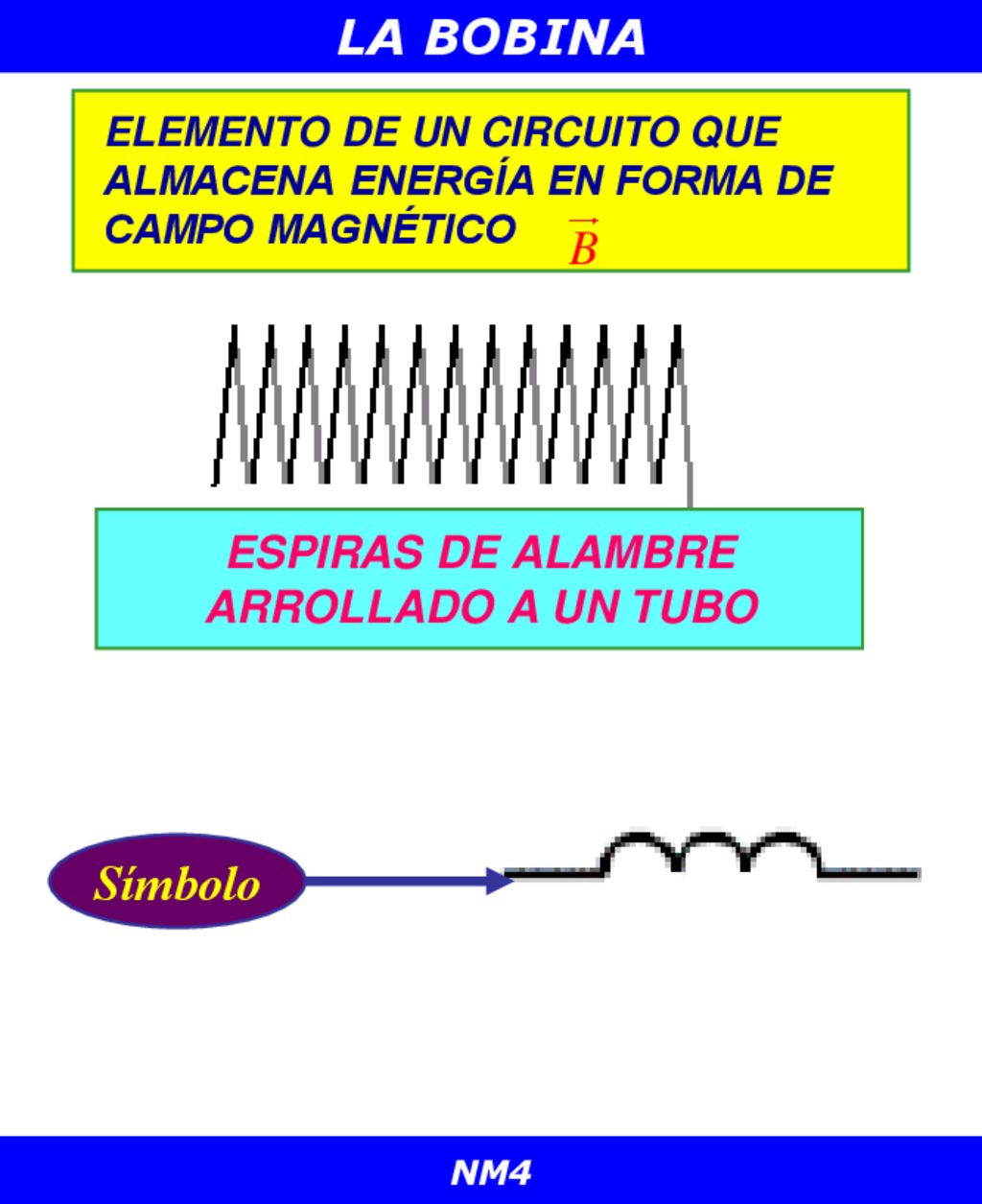

52 LA BOBINA Símbolo Espiras de alambre arrollado a un tubo
CIRCUITO RC PARA CARGA Y DESCARGA LA BOBINA ELEMENTO DE UN CIRCUITO QUE ALMACENA ENERGÍA EN FORMA DE CAMPO MAGNÉTICO Espiras de alambre arrollado a un tubo Símbolo NM4

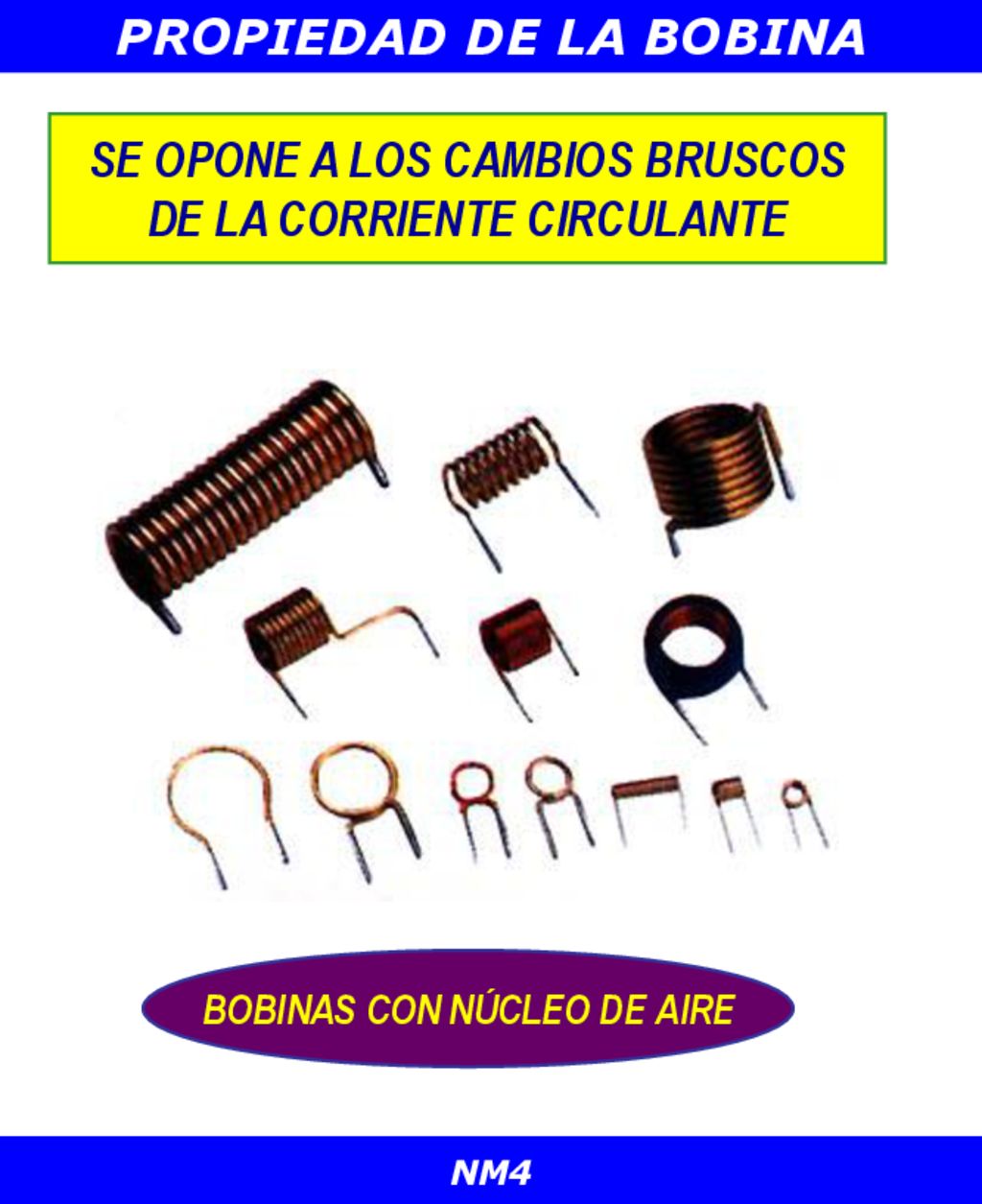

53 SE OPONE A LOS CAMBIOS BRUSCOS DE LA CORRIENTE CIRCULANTE
CIRCUITO RC PARA CARGA Y DESCARGA PROPIEDAD DE LA BOBINA SE OPONE A LOS CAMBIOS BRUSCOS DE LA CORRIENTE CIRCULANTE Bobinas con núcleo de aire NM4

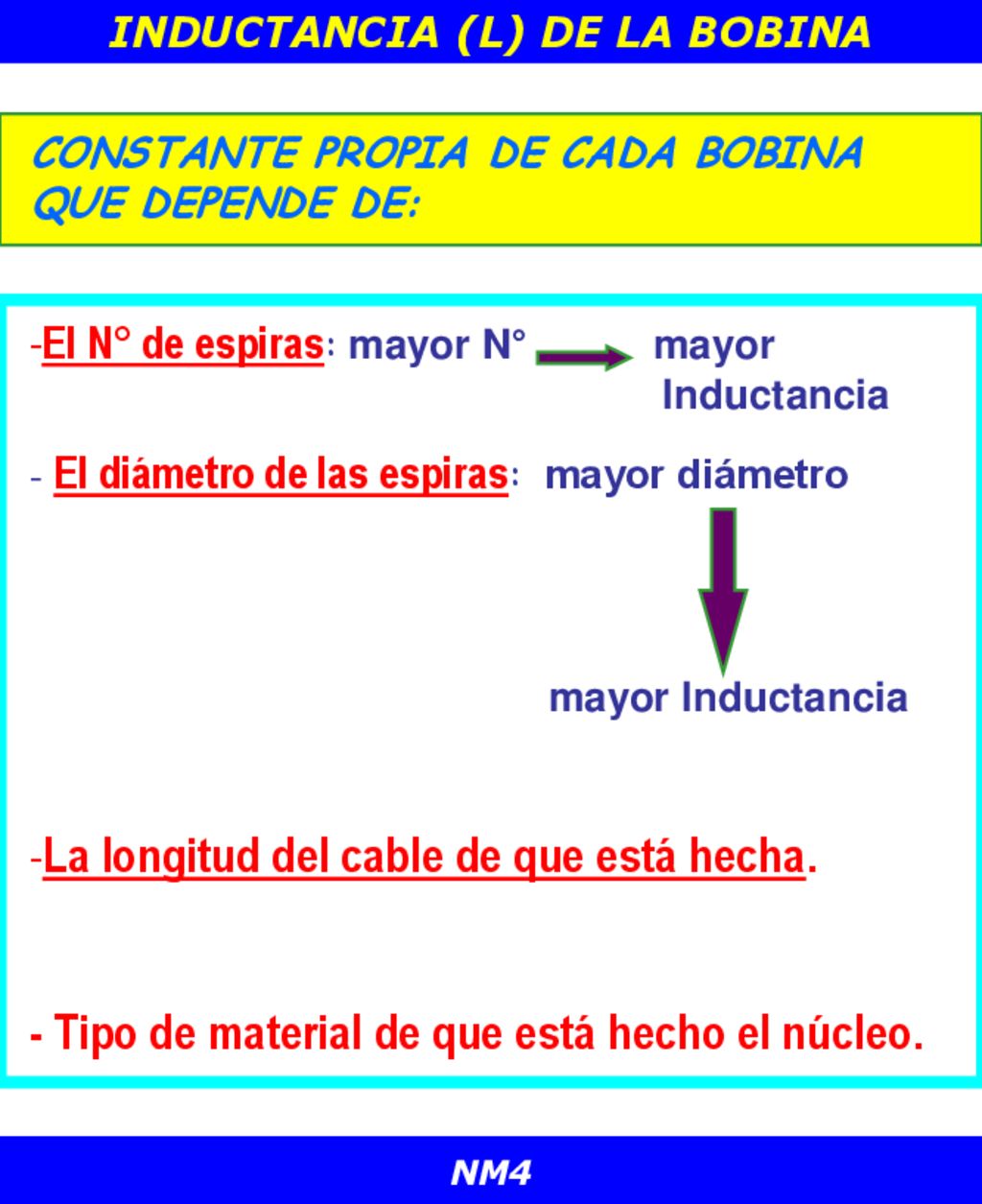

54 CIRCUITO RC PARA CARGA Y DESCARGA INDUCTANCIA (L) DE LA BOBINA
CONSTANTE PROPIA DE CADA BOBINA QUE DEPENDE DE: El N° de espiras: mayor N° mayor Inductancia El diámetro de las espiras: mayor diámetro mayor Inductancia La longitud del cable de que está hecha. - Tipo de material de que está hecho el núcleo. NM4

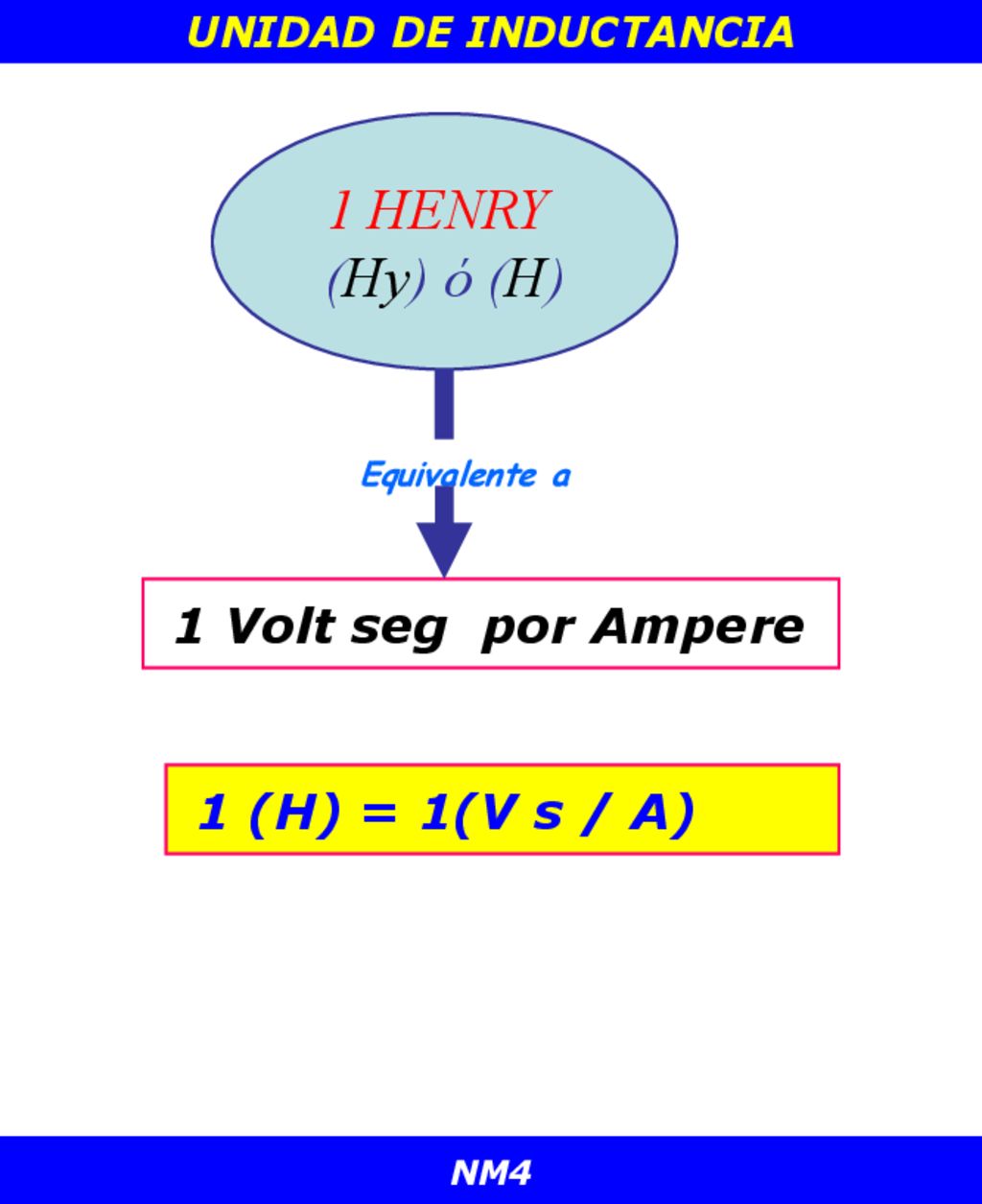

55 CIRCUITO RC PARA CARGA Y DESCARGA
UNIDAD DE INDUCTANCIA 1 HENRY (Hy) ó (H) Equivalente a 1 Volt seg por Ampere 1 (H) = 1(V s / A) NM4

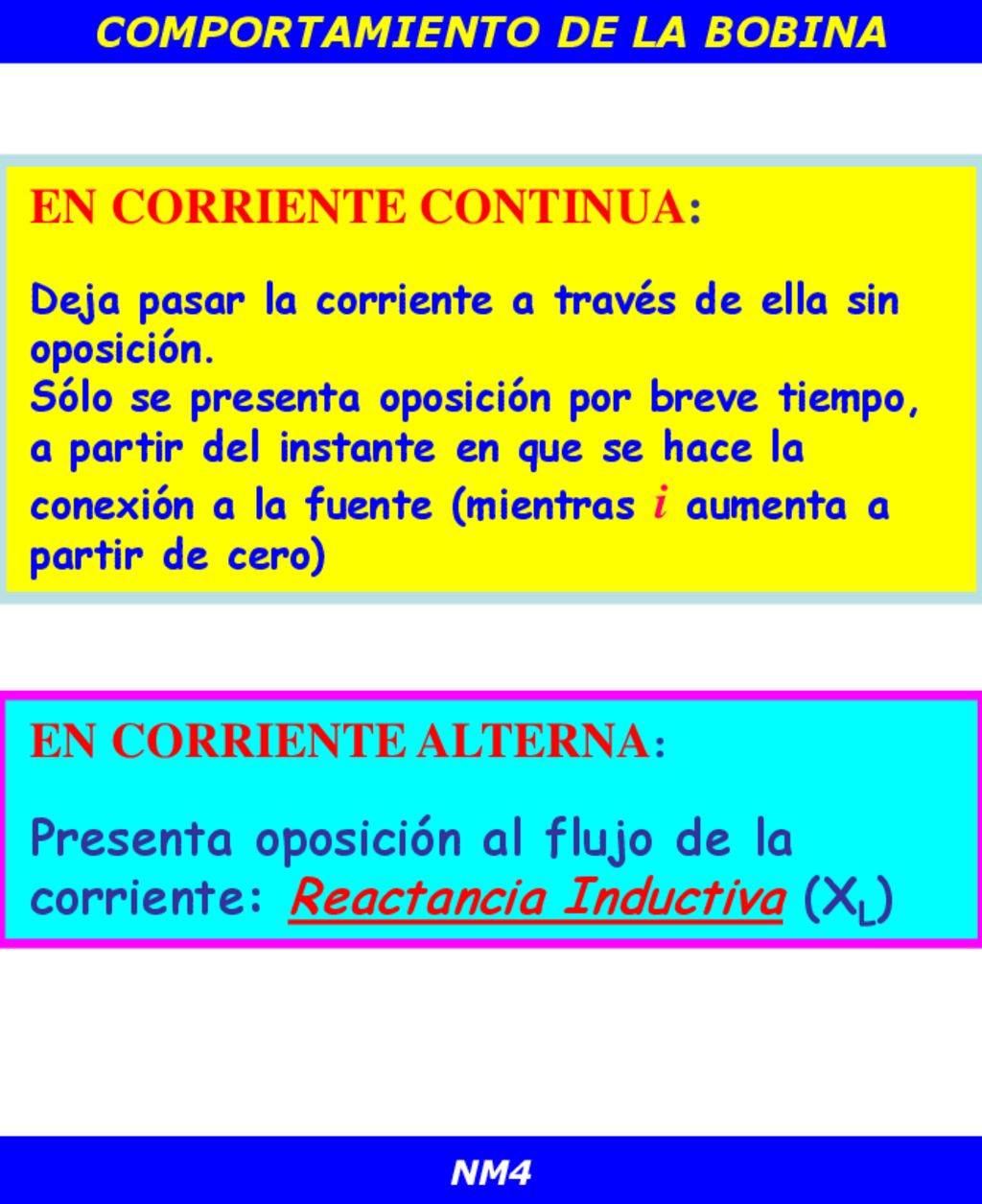

56 CIRCUITO RC PARA CARGA Y DESCARGA COMPORTAMIENTO DE LA BOBINA
EN CORRIENTE CONTINUA: Deja pasar la corriente a través de ella sin oposición. Sólo se presenta oposición por breve tiempo, a partir del instante en que se hace la conexión a la fuente (mientras i aumenta a partir de cero) EN CORRIENTE ALTERNA: Presenta oposición al flujo de la corriente: Reactancia Inductiva (XL) NM4

57 CIRCUITO RC PARA CARGA Y DESCARGA

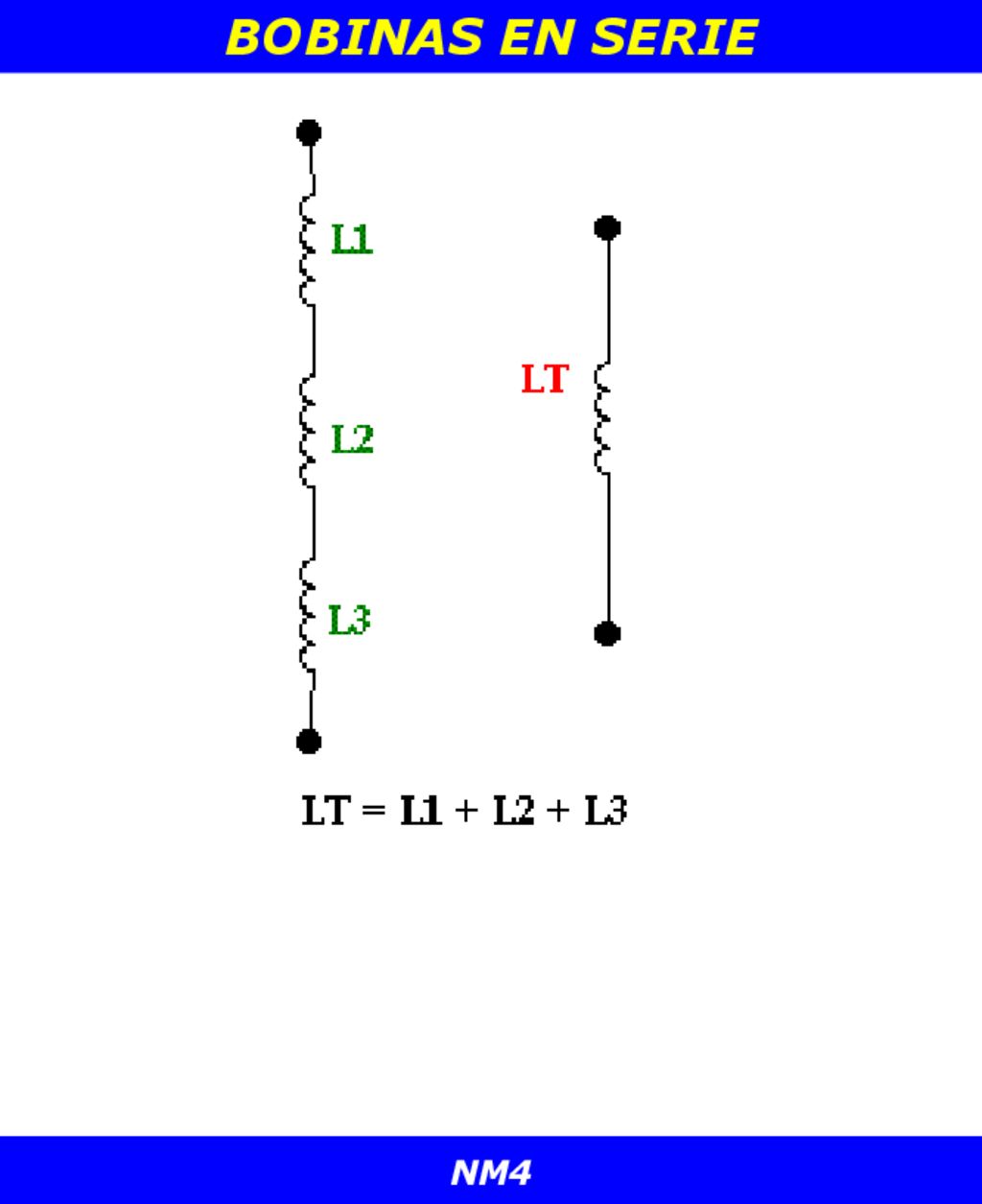

LA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA BOBINAS EN SERIE NM4

58 CIRCUITO RC PARA CARGA Y DESCARGA
LA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA BOBINAS EN PARALELO NM4

59 CIRCUITO RC PARA CARGA Y DESCARGA

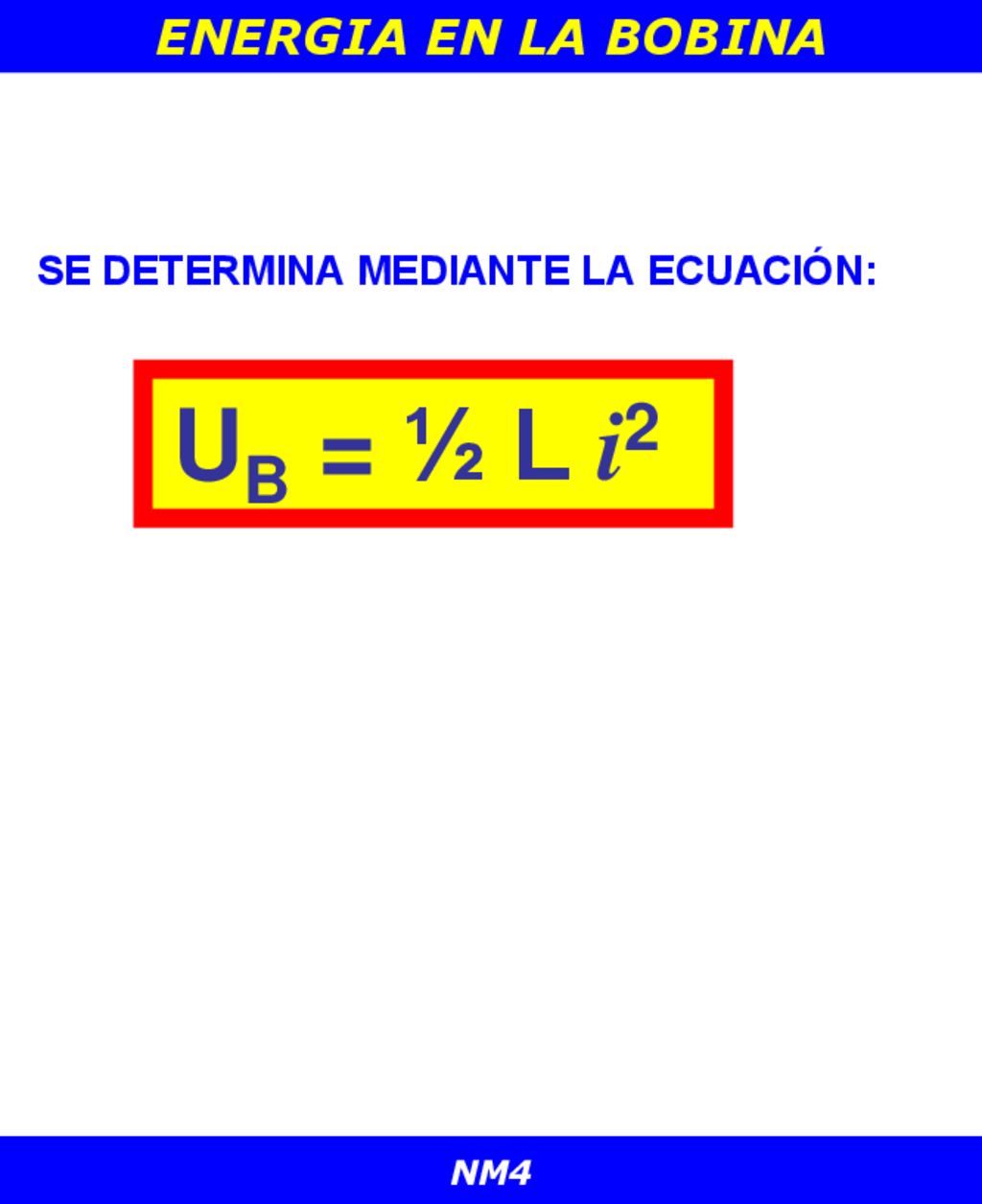

ENERGIA EN LA BOBINA SE DETERMINA MEDIANTE LA ECUACIÓN: UB = ½ L i2 NM4

60 CIRCUITO RC PARA CARGA Y DESCARGA

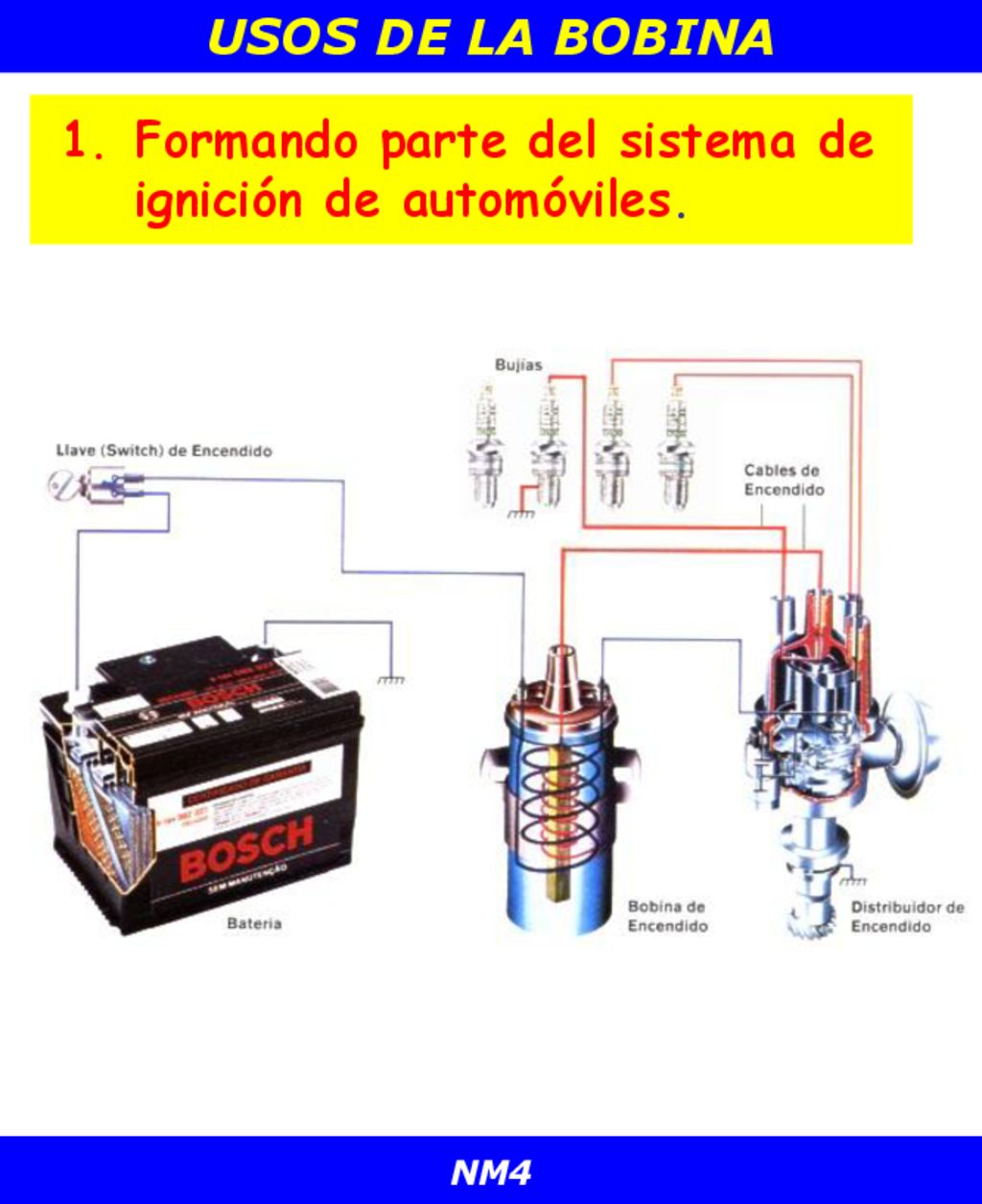

USOS DE LA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA Formando parte del sistema de ignición de automóviles. NM4

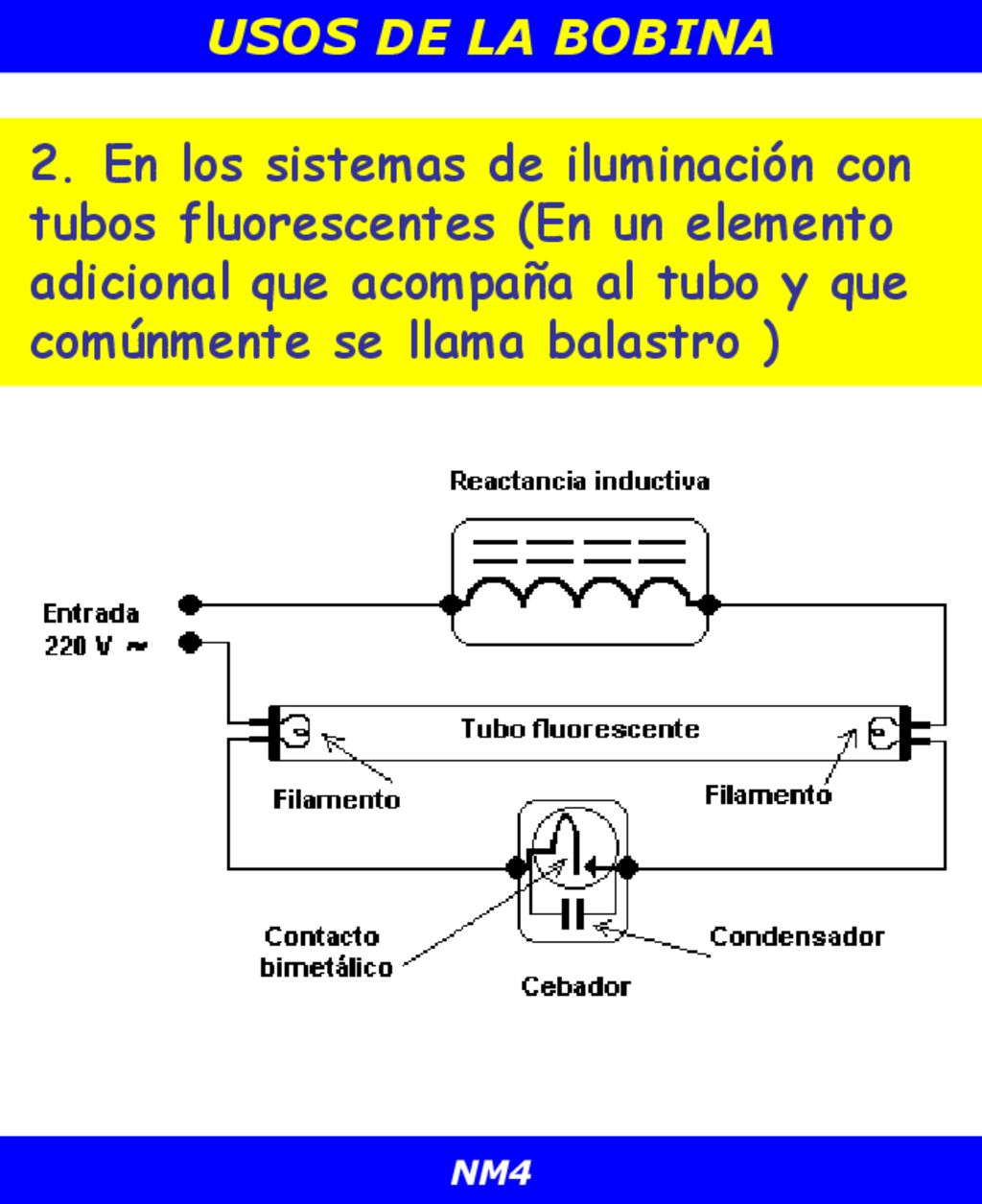

61 CIRCUITO RC PARA CARGA Y DESCARGA
USOS DE LA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA 2. En los sistemas de iluminación con tubos fluorescentes (En un elemento adicional que acompaña al tubo y que comúnmente se llama balastro ) NM4

62 CIRCUITO RC PARA CARGA Y DESCARGA
USOS DE LA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA 3. En las fuentes de alimentación: filtran componentes de C.A. para obtener sólo C.C. en la salida NM4

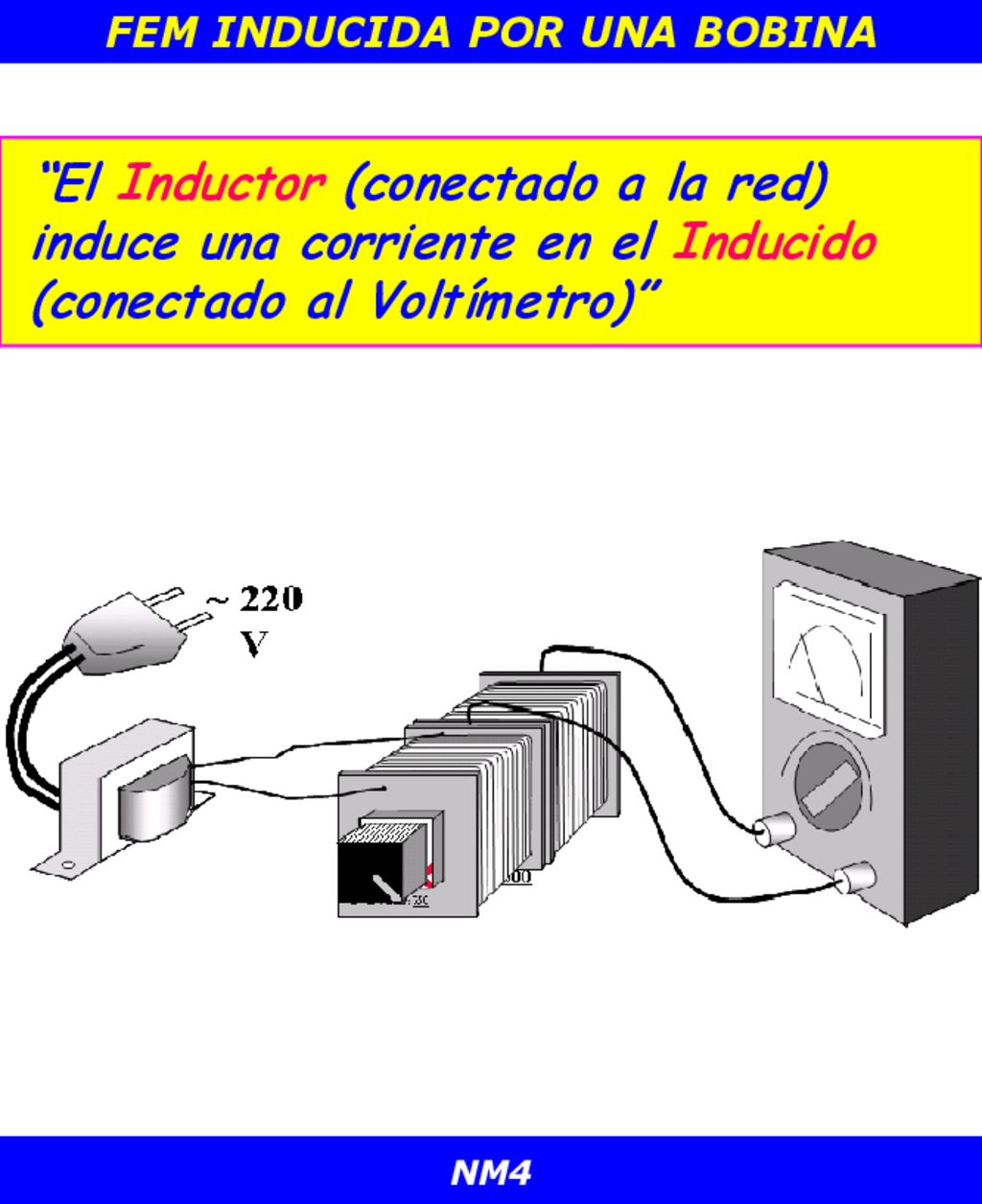

63 FEM INDUCIDA POR UNA BOBINA CIRCUITO RC PARA CARGA Y DESCARGA
“El Inductor (conectado a la red) induce una corriente en el Inducido (conectado al Voltímetro)” NM4

64 CIRCUITO RC PARA CARGA Y DESCARGA

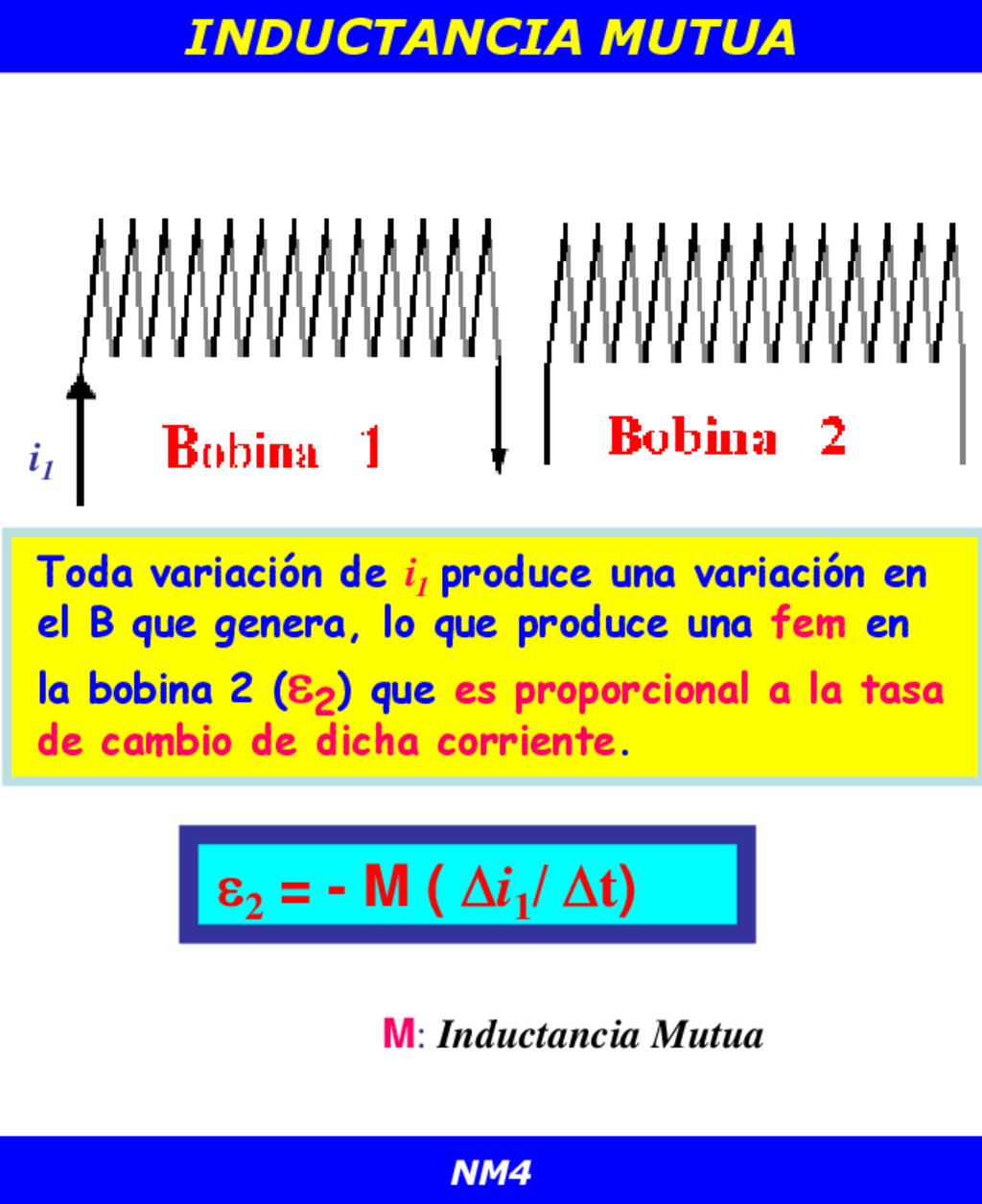

INDUCTANCIA MUTUA i1 Toda variación de i1 produce una variación en el B que genera, lo que produce una fem en la bobina 2 (2) que es proporcional a la tasa de cambio de dicha corriente. 2 = - M ( i1/ t) M: Inductancia Mutua NM4

65 CENTRAL TERMOELÉCTRICA
Se obtiene Energía Eléctrica a partir de la Energía Química desprendida en la reacción química de combustión que tiene lugar al quemar un combustible fósil. NM4

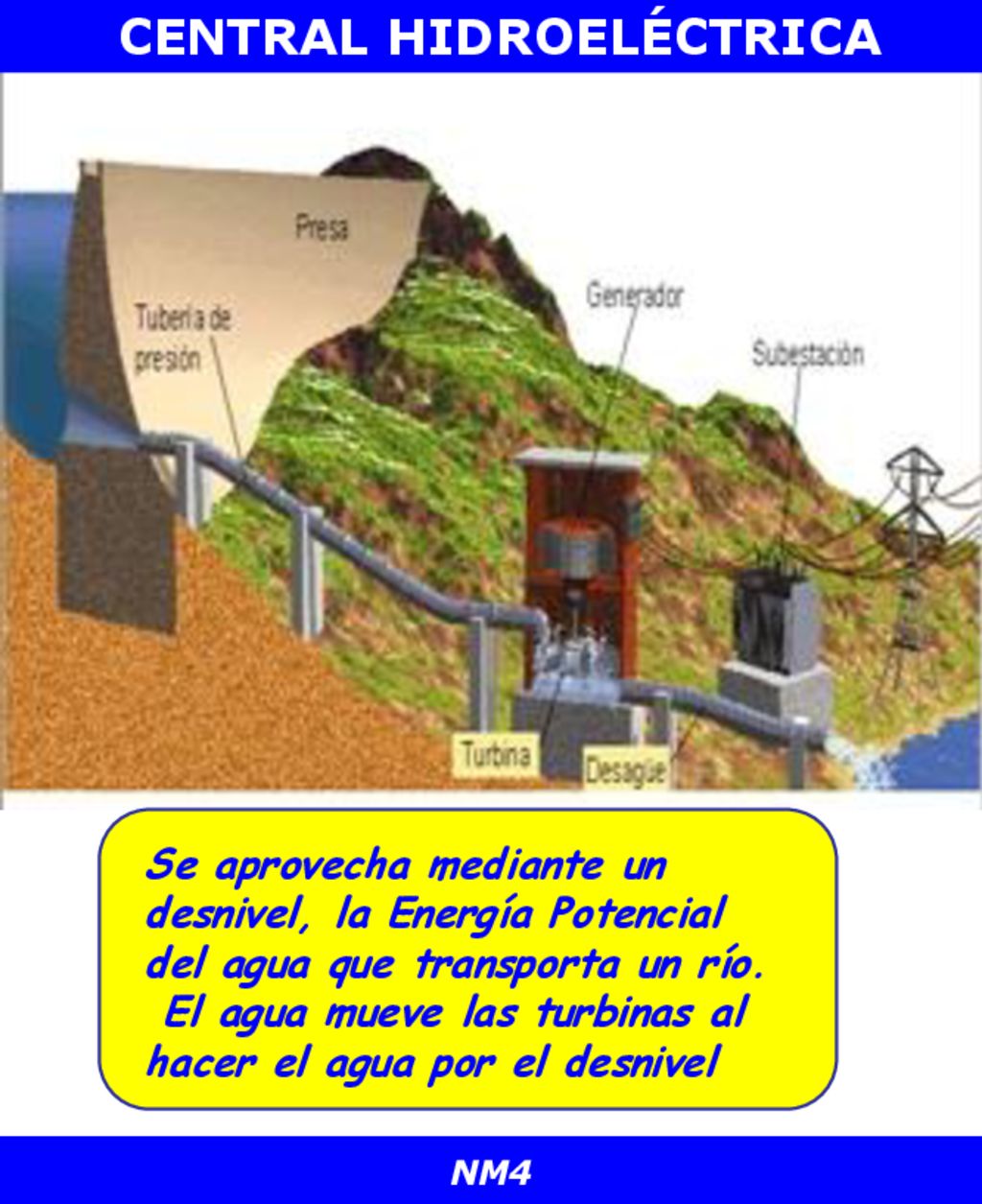

66 CENTRAL HIDROELÉCTRICA
Se aprovecha mediante un desnivel, la Energía Potencial del agua que transporta un río. El agua mueve las turbinas al hacer el agua por el desnivel NM4

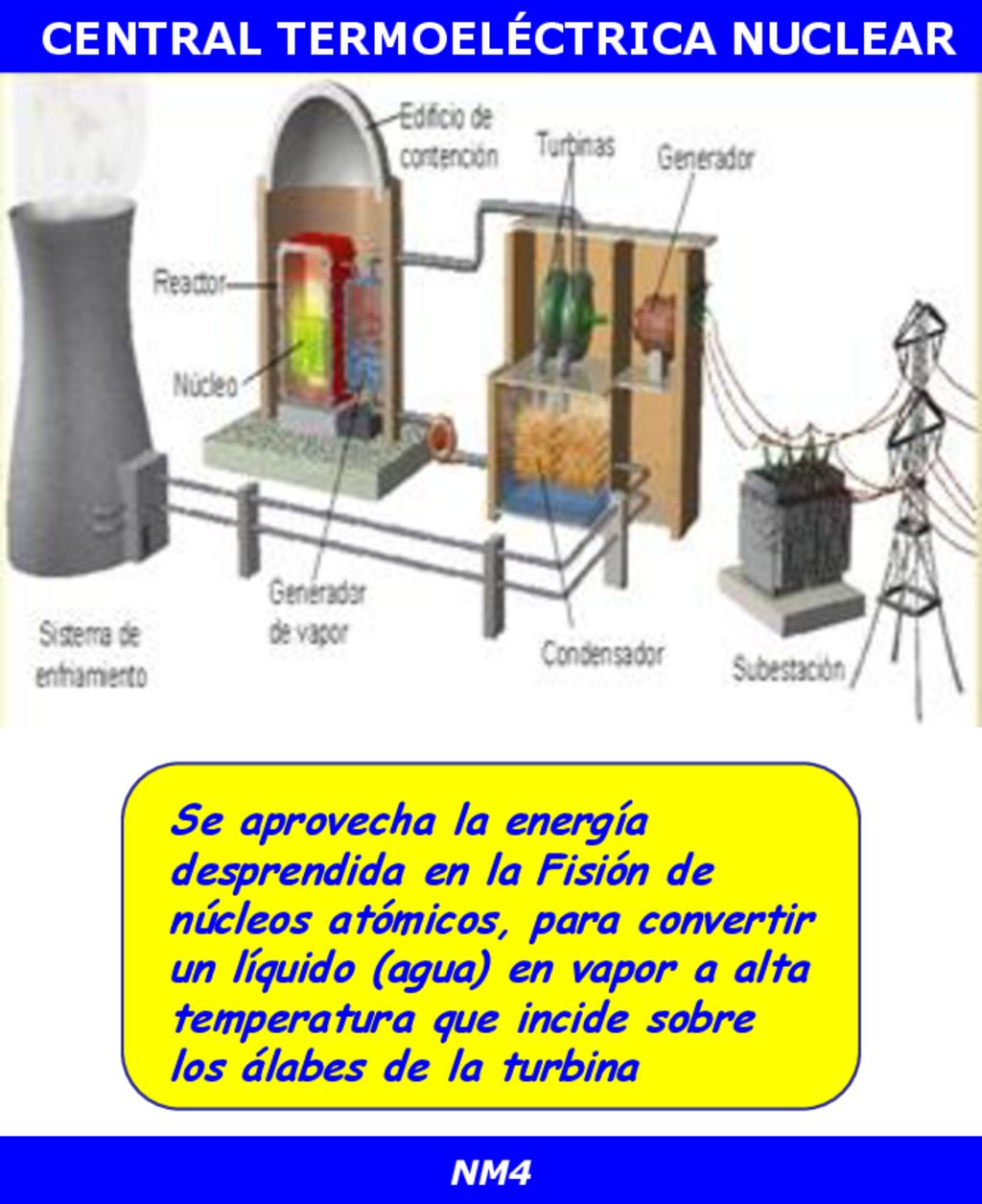

67 CENTRAL TERMOELÉCTRICA NUCLEAR
Se aprovecha la energía desprendida en la Fisión de núcleos atómicos, para convertir un líquido (agua) en vapor a alta temperatura que incide sobre los álabes de la turbina NM4

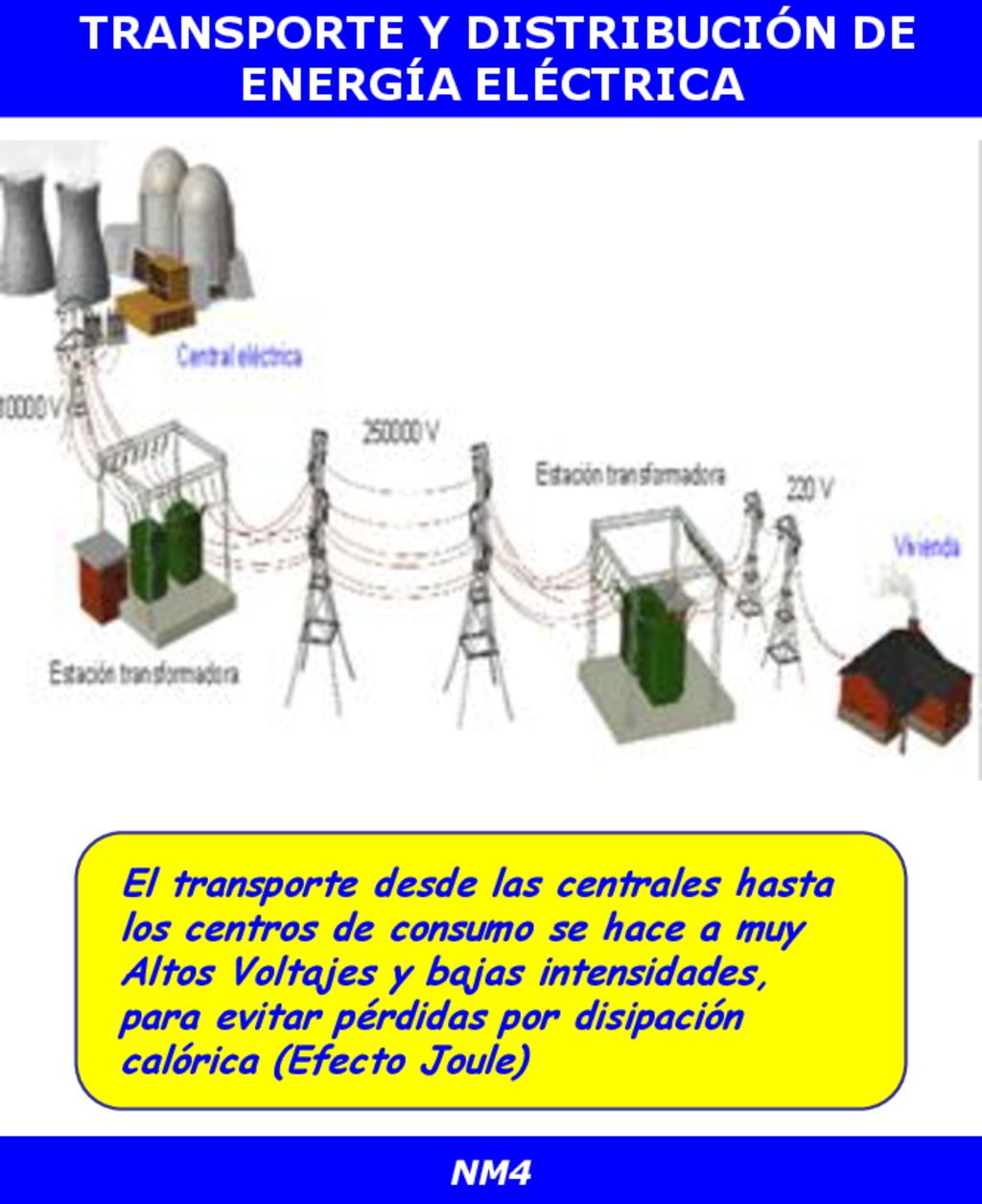

68 TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA
El transporte desde las centrales hasta los centros de consumo se hace a muy Altos Voltajes y bajas intensidades, para evitar pérdidas por disipación calórica (Efecto Joule) NM4
